Per garantire la sicurezza in situazioni di pericolo l’illuminazione d’ emergenza è uno degli strumenti indispensabili. Quando la luce viene a mancare, il black-out mette a disagio le persone, soprattutto in situazioni d’affollamento o in concomitanza con eventi catastrofici: aumentano i rischi per l’incolumità delle persone perchè il disagio si trasforma facilmente in panico. Per garantire un ordinato e rapido allontanamento dai locali, è necessario un efficiente impianto d’illuminazione d’emergenza. Se realizzato secondo quanto le leggi e le normative vigenti prescrivono, fornisce la necessaria illuminazione ausiliaria che, insieme ad una corretta segnalazione di sicurezza, agevola lo sfollamento.
EM S.A. (Sempre acceso): in caso di “black-out” l’apparecchio collegato al circuito in emergenza rimane acceso, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
EM S.E. (Solo EMergenza): in caso di “black-out” l’apparecchio collegato al circuito in emergenza si accende, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
S.E.
S.A.
Illuminazione in EMergenza
Illuminazione di riserva
indicata negli ambienti di lavoro con processi lavorativi potenzialmente pericolosi; quindi in caso di blackout funge da “luce generale“ per un periodo ridotto di tempo, in modo da consentire di terminare le attività necessarie ed abbandonare in sicurezza il posto di lavoro.
Illuminazione antipanico
indicata a limitare il panico in caso di blackout e ad aiutare le persone a trovare immediatamente le vie di fuga.
Illuminazione di sicurezza
indicata per fornire una quantità minima di luce idonea a prevenire il panico e le situazioni di pericolo; vie di fuga e segnaletica di emergenza devono poter essere facilmente riconoscibili in modo da consentire alle persone di poter evacuare in sicurezza ogni luogo.
Illuminazione delle vie di fuga
indicata a riconoscere in modo preciso ed immediato le vie di fuga ed a farle percorrerle in piena sicurezza.
Apparecchi cablati con alimentatore elettronico dimmerabile PUSH DALI.
Durata e aspettativa di vita del LED.
Apparecchio in classe II (doppio isolamento). Non necessita di messa a terra.
Superficie di un apparecchio all’esposizione al vento.
Temperatura minima e massima di funzionamento. Richiedere in sede le temperature specifiche di prodotto.
Dimensione del foro d’incasso.
Illuminazione di sicurezza
Info - pittogrammi specifici
indicata negli ambienti di lavoro con processi lavorativi potenzialmente pericolosi; (la luce deve accendersi con massimo 0,5 secondi di ritardo al 10 percento dell’illuminamento necessario all’attività svolta oppure raggiungere come minimo 15 Lux)
Verniciatura stabilizzata ai raggi UV, antingiallimento. Apparecchio fabbricato con materiali stabilizzati.
Costruito con materiali altamente resistenti alle corrosioni come acidi e gas tossici.
Dispositivo di protezione conforme alla EN 61547 contro i fenomeni impulsivi atto a proteggere il modulo LED e il relativo alimentatore. Opera in due modalità: - modo differenziale: surge tra i conduttori di alimentazione, cioè tra il conduttore di fase verso quello di neutro. - modo comune: surge tra i conduttori di alimentazione, L/N, verso la terra o il corpo dell’apparecchio se quest’ultimo è in classe II e se installato su palo metallico.
Apparecchio con Flicker molto contenuto: luce uniforme per una maggior sicurezza visiva.
RG0: apparecchi che non presentano rischio fotobiologico ai fini della Norma EN62471.
Prodotti conformi al test di resistenza ai colpi di palla norma DIN 18032-3:2018.
ARMATURE STAGNE in policarbonato hanno un grado di tenuta stagna IP65/66 se installate, utilizzate e mantenute in conformità alle specifiche tecniche (con particolare riferimento a tensione e temperatura di esercizio), alle istruzioni allegate ed alle norme vigenti. L’esposizione diretta ai raggi solari porta facilmente al superamento dei 45°C compromettendo il grado di protezione. Si consiglia comunque di utilizzarle in modo appropriato senza alterarne le qualità meccaniche e di protezione (IP65/IP66) e di non installarle su superfici soggette a forti vibrazioni, all’ esterno su funi sospese, a parete sotto grate metalliche, su pali e comunque esposte direttamente ai raggi solari, in caso contrario utilizzare le armature stagne in acciaio.
Verificare la compatibilità tra i materiali componenti il prodotto e l’ ambiente di installazione.
Prodotto con materiali infrangibili.
Ottica dark light 65° in base alle normative europee EN12464 per utilizzo in ambienti con VDT.

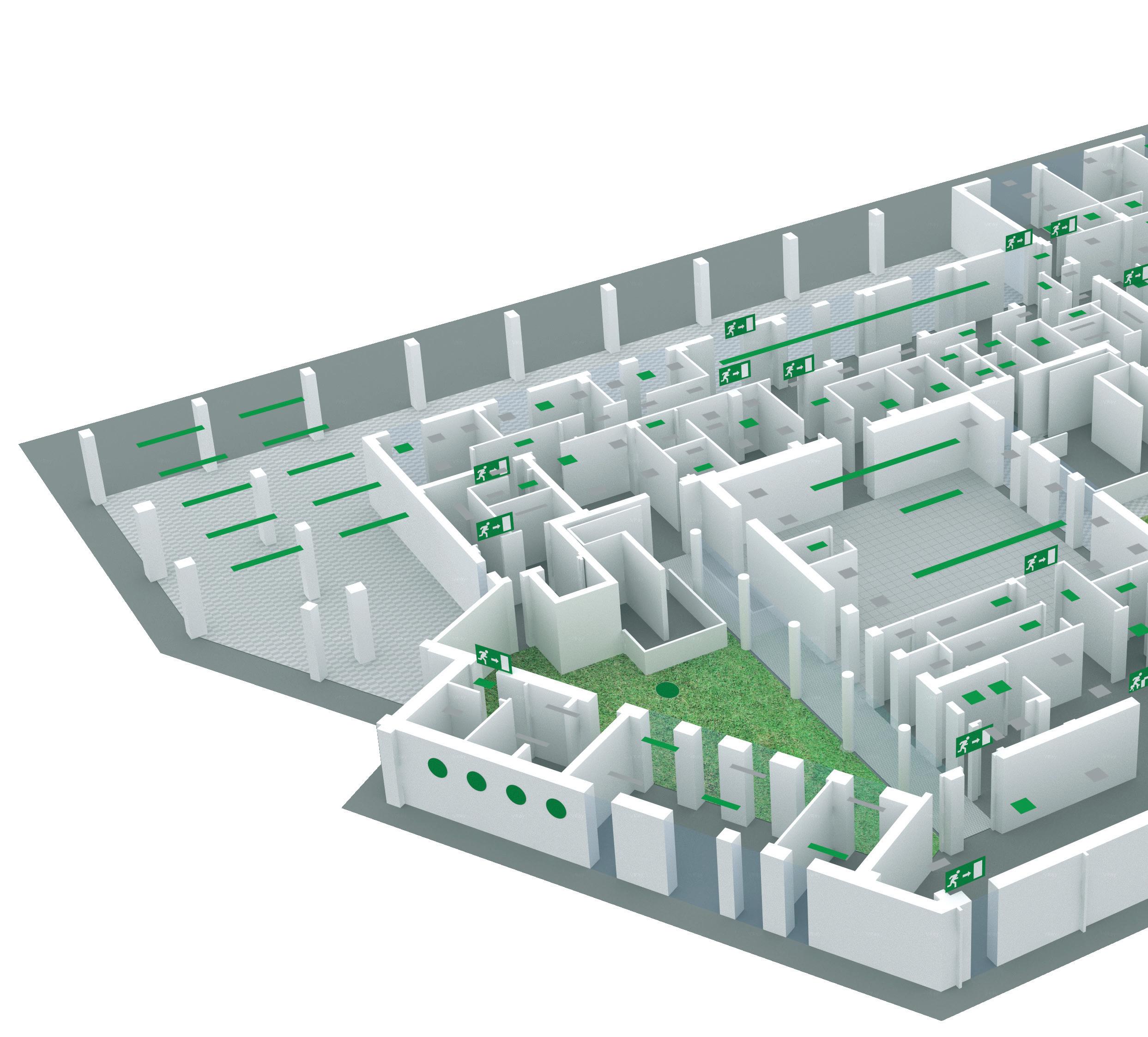

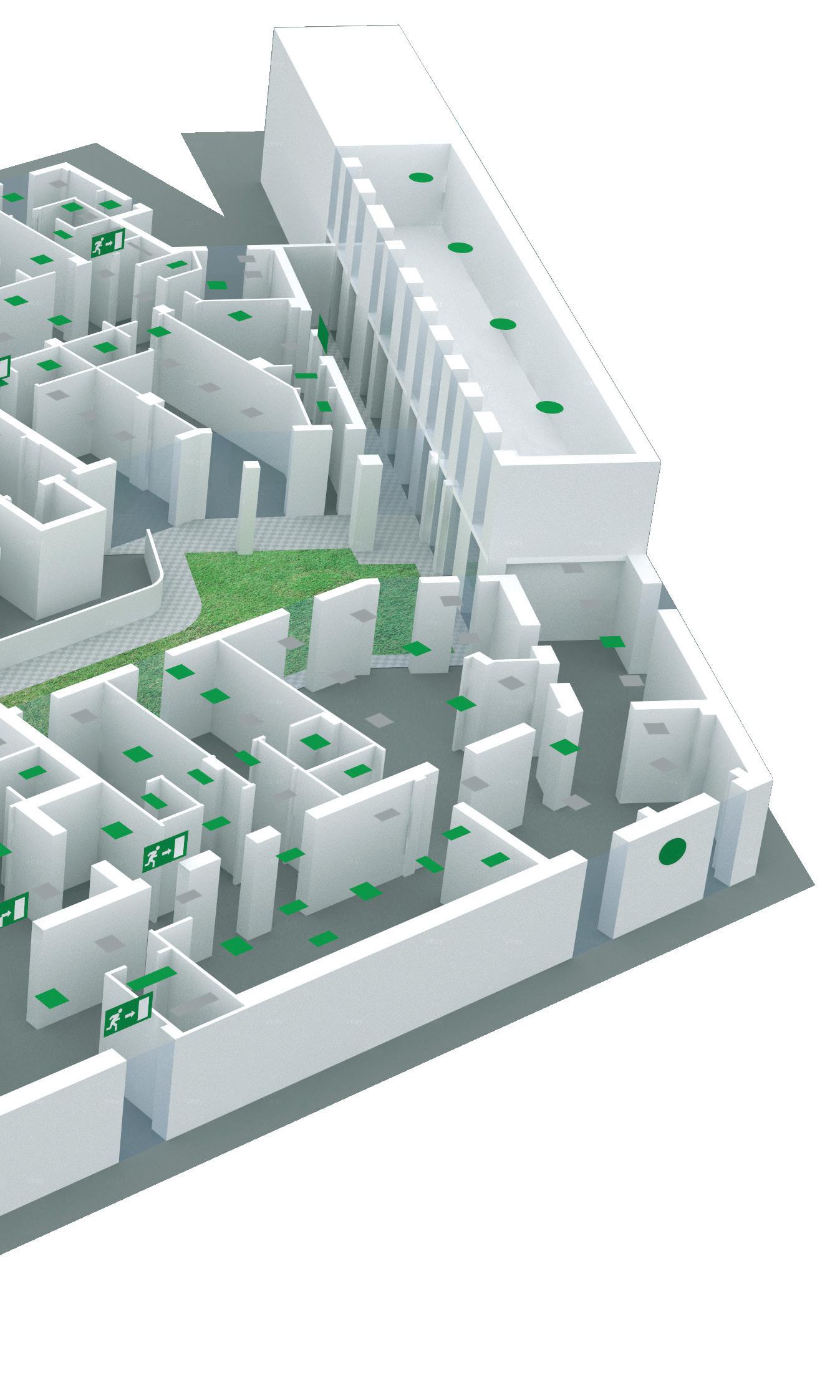

Il fattore sicurezza è determinante nella progettazione di un buon impianto di illuminazione di EMergenza
Per questa ragione va illuminato qualsiasi ostacolo che arrivi fino a 2 metri da terra. In questo modo non c’è pericolo di sbattere o inciampare a causa di scarse condizioni di luminosità. Le luci di emergenza e tutta la segnaletica vanno installate ad almeno 2 metri da terra, così che siano facilmente visibili anche in condizioni di affollamento. Se l’uscita di emergenza non è direttamente visibile, bisogna installare un cartello illuminato che segnali la direzione e il percorso da seguire. Per l’illuminazione in emergenza, offriamo 4 soluzioni pratiche ed economiche che si adattano alle diverse esigenze:
S.A. EM Basic
ED -95 EM EDali
AD -0066 EM AutoDiagnosi
-0050 EM Centralizzata
EM-EC
ESEMPIO DI IMPIANTO CON GESTIONE DA REMOTO
ATTENZIONE: per ordinare apparecchi con sistema in emergenza con protocollo DALI standard, utilizzare il sottocodice -95. MASTER DALI BUS (per info richiedere in sede)
ESEMPIO DI AUTODIAGNOSI LOCALIZZATA
Il controllo di autodiagnosi localizzata avviene attraverso il modulo integrato e viene eseguito il controllo del funzionamento della luce di emergenza su ogni singola plafoniera. Si consiglia l’utilizzo in ambienti semplici e poco estesi. Per questo tipo di Installazione viene utilizzato un accessorio per ogni singolo apparecchio.
ATTENZIONE: per ordinare apparecchi completi di autodiagnosi, utilizzare il sottocodice -0066.
Autonomia
L’autonomia degli apparecchi in EMergenza è regolamentata da norme e guide CEI. Normalmente prevedono intervalli di 1h, o 1h 30’ in funzione della destinazione d’uso dei diversi ambienti. Spesso si aggiungono prodotti con un’autonomia di 3h o anche più. L’invecchiamento delle batterie può non assicurare l’autonomia nominale del prodotto. In tal caso, le vecchie batterie andranno sostituite. Si consiglia di effettuare periodicamente (ogni tre mesi circa) almeno un ciclo di scarica e ricarica completo della batteria per ottenere la massima efficienza del sistema.
Ricarica
La normativa di prodotto in genere indica un tempo di ricarica di 12 o 24 ore che è il tempo occorrente per ricaricare la batteria in modo da garantire l’autonomia nominale degli apparecchi.
1h = 24h
3h = 24h (oppure 12h di ricarica che prevede 1h 30’ di autonomia)
modulo autodiagnosi integrato nella plafoniera
Apparecchi in versione EMergenza
EM Basic: S.A. -07
Gli apparecchi per l’illuminazione in emergenza in caso di blackout garantiscono un funzionamento pratico e sicuro, evitando così disagi dovuti all’improvvisa mancanza di illuminazione; si identificano in:
1) apparecchi con emergenza integrata: sottocodice -07
2) apparecchi con emergenza esterna versione standard -00 + acc. 600 kit di emergenza
• In fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W.
• In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
In fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EDali -95
Gli apparecchi con sottocodice -95 sono disponibili con sistema in emergenza con protocollo DALI standard (solo inverter), conforme alla normativa EN 62386-202 compatibile con tutti i più avanzati sistemi di controllo centralizzati. Il più grande vantaggio dell’utilizzo in emergenza del protocollo DALI standard è quello di avere un unico bus per gestire l’illuminazione ordinaria e d’emergenza. Questo semplifica sia il cablaggio dell’impianto (bus) che la programmazione di tutto il sistema di illuminazione.
ATTENZIONE: il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI (nel caso, ordinare con sottocodice 9541).
VANTAGGI:
• controllo dello stato della sorgente luminosa (lampada o modulo LED)
• controllo della batteria in emergenza
• test di funzionamento e/o di autonomia, sul singolo apparecchio, gruppi di apparecchi o sull’intero impianto
• controllo l’intensità luminosa sugli apparecchi Solo Emergenza (SE) e Sempre Accesi (SA)
EM AutoDiagnosi -0066
La maggior parte delle plafoniere in emergenza possono avere un sistema di autodiagnosi localizzato unendo, in fase di ordine, al codice normale il sottocodice -0066. Questo modulo di autodiagnosi è dotato di un sofisticato dispositivo a microprocessore che lo rende in grado di effettuare controlli diversificati periodicamente in modo automatico ed autonomo. Il modulo effettua due tipi di test a scadenze periodiche diversificate:
1) test di funzionalità: in modo automatico un breve test di verifica della funzionalità dell’apparecchio.
2) test della durata batteria: in modo automatico, verifica la durata delle batterie, accendendo per il tempo impostato la lampada. Tutte le segnalazioni sono affidate ad un unico LED tricolore V-G-R, che segnala i diversi stati di funzionamento del kit.
EM Centralizzata -0050
Con cablaggio in emergenza ad alimentazione centralizzata sottocodice -0050: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, cioè non incorporato nell’apparecchio
INSTALLAZIONI CONSIGLIATE:
• ambienti molto alti (magazzini, distribuzione, hub, ecc...)
• ambienti dove la manutenzione potrebbe diventare difficoltosa (es: piscine coperte)
• impianti di elevate dimensioni o a più piani dove si preferisca un controllo da remoto (uffici, ospedali, luoghi pubblici)

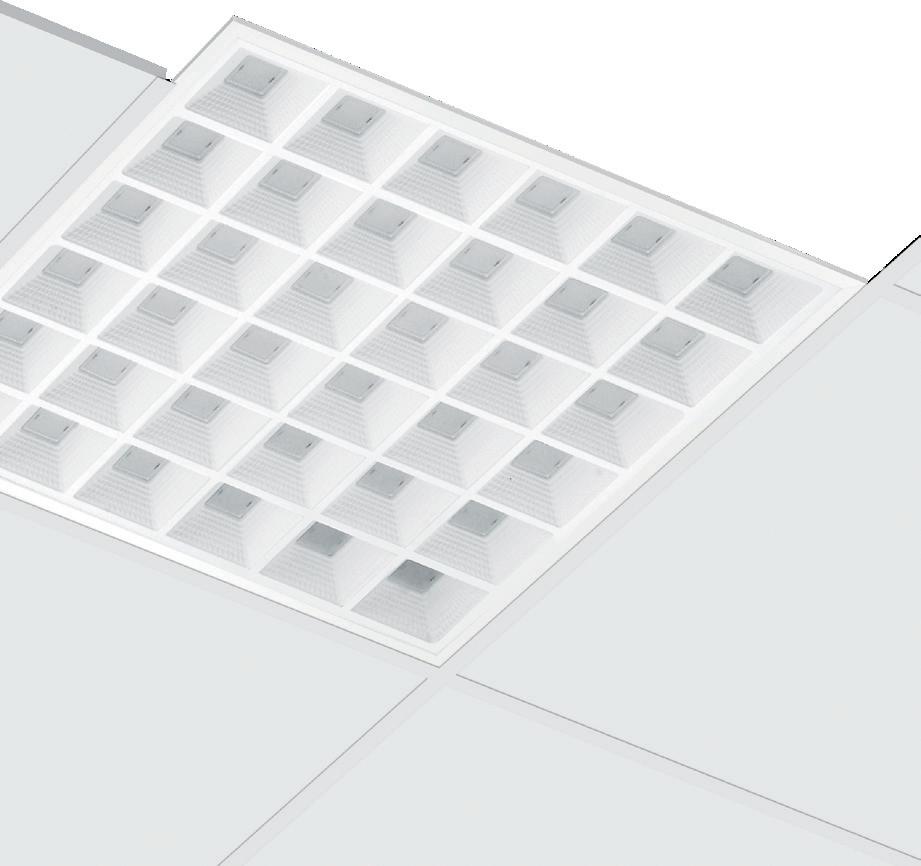

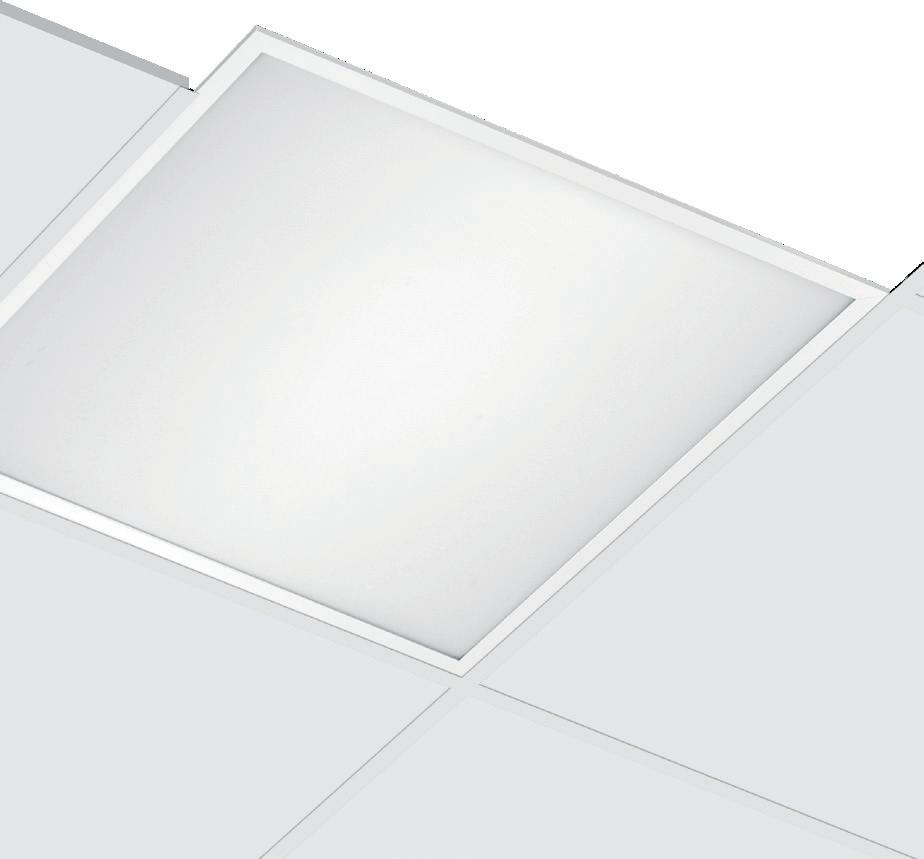

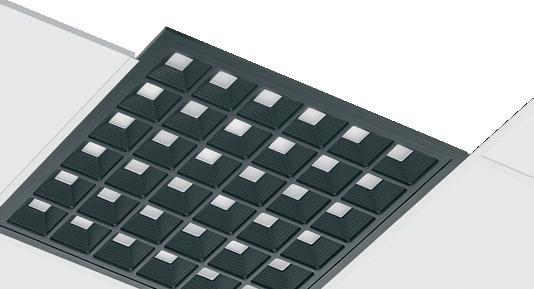

Creta

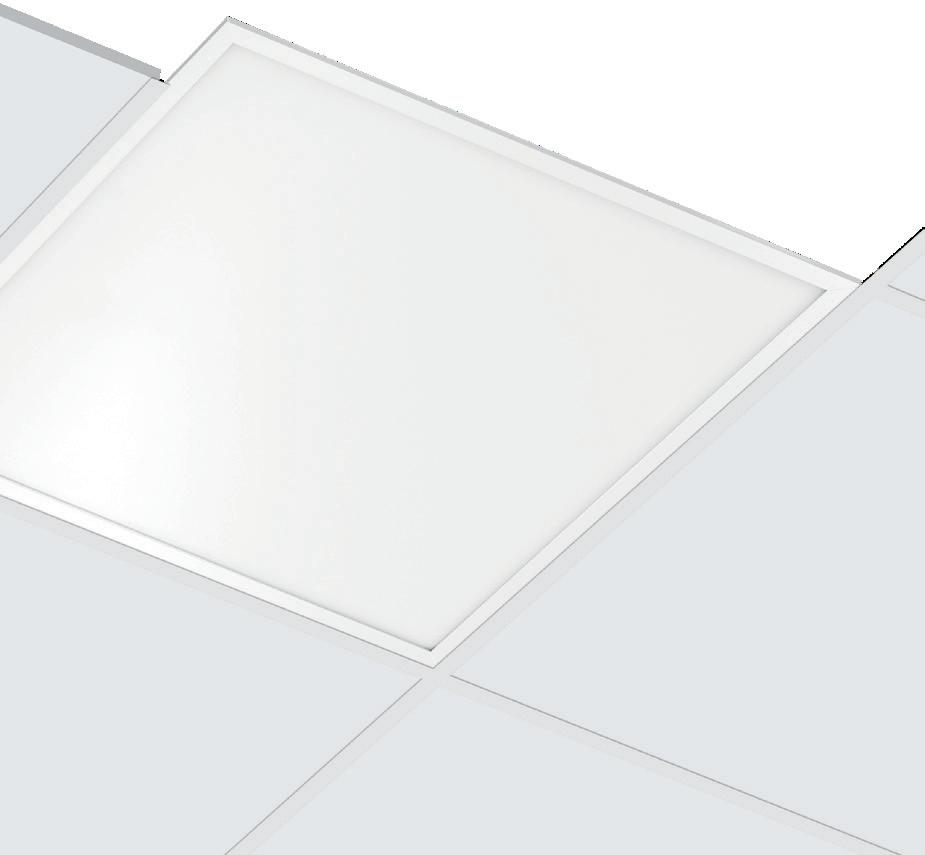

Creta è la nuova plafoniera da incasso a LED in versione backlight, un modo del tutto innovativo di fare luce; offre un’alta luminosità e un’emissione luminosa diffusa, mantenendo estremamente bassi i consumi energetici e affermandosi come il prodotto ideale nelle applicazioni di illuminazione generale e funzionale.
Corpo e cornice: corpo in lamiera d’acciaio e cornice in alluminio, montaggio in appoggio sui traversini.
Ottiche: lenti secondarie in PMMA ad alta trasparenza e anti-ingiallimento.
Fattore di abbagliamento UGR:UGR<17 secondo le norme EN 12464).
Cablaggio: rapido, non è necessario aprire l’apparecchio
833 Creta - UGR<17
Versioni EM: utilizzare il kit acc. 600. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM ED 1h: completi di sistema in emergenza con protocollo DALI standard (solo inverter). Il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
Disponibile in color argento con sottocodice -2118
acc. 600 kit alimentazione EM 1h 986604-00 3h 986604-31
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
833 Creta - EM ED 1h - UGR<17
833 Creta - EM AD 1h - UGR<17 CLD - Autodiagnosi
833 Creta - EM EC - UGR<17
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
Versioni EM: utilizzare il kit alimentazione in EM. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
Kit alimentazione EM 1h 22096035-00 3h 22096037-00
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
Pannello B - EM AD 1h - DIP SWITCH
CLD - Autodiagnosi
LUMEN USCENTI (tq= 25 °C)
LED colore peso codice I out W tot K - ølm - CRI
LED bianco 2.90
22184301-0066 900 30 4000K - 3202lm - CRI>80
22184301-3966 3000K - 3042lm - CRI>80
Pannello B - EM EC - DIP SWITCH
CLD EC
LUMEN USCENTI (tq= 25 °C)
LED colore peso codice I out W tot K - ølm - CRI
LED bianco 2.40
22184301-0050 900 30
4000K - 3202lm - CRI>80
22184301-3950 3000K - 3042lm - CRI>80
SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
REGOLAZIONE CON DIP SWITCH : l’apparecchio è equipaggiato di driver con DIP SWITCH integrato per il SETTAGGIO DELLA CORRENTE in uscita; in questo modo è possibile SCEGLIERE IL FLUSSO LUMINOSO ideale per ogni progetto illuminotecnico. La possibilità di scegliere la corrente di pilotaggio del LED consente di disporre sempre della potenza adeguata ad una specifica condizione progettuale. La scelta di una corrente più bassa aumenterà l’efficienza e quindi migliorerà il risparmio energetico, mentre con una corrente maggiore si otterrà più luce e sarà possibile ridurre il numero degli apparecchi.
Pannello
REGOLAZIONE
Mantenimento del flusso (lm) con kit EM: vedi tabella pag. 7
Pannello B - DIP
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C) K - ølm - CRI
REGOLAZIONE CON DIP SWITCH
LUMEN
(tq= 25 °C)
Mantenimento del flusso (lm) con kit EM:
7
B - R2 -
Versioni EM: utilizzare il kit alimentazione in EM. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
Kit alimentazione EM 1h 22096035-00 3h 22096037-00
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
Pannello B - R2 - EM AD 1h - DIP SWITCH
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
Pannello B - R2 - EM EC - DIP SWITCH
Pannello
vedi tabella pag.
Versioni EM: utilizzare il kit kit alimentazione in EM. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
Kit alimentazione EM 1h 22096035-00 3h 22096037-00
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO
REGOLAZIONE CON DIP SWITCH : l’apparecchio è equipaggiato di driver con DIP SWITCH integrato per il SETTAGGIO DELLA CORRENTE in uscita; in questo modo è possibile SCEGLIERE IL FLUSSO LUMINOSO ideale per ogni progetto illuminotecnico. La possibilità di scegliere la corrente di pilotaggio del LED consente di disporre sempre della potenza adeguata ad una specifica condizione progettuale. La scelta di una corrente più bassa aumenterà l’efficienza e quindi migliorerà il risparmio energetico, mentre con una corrente maggiore si otterrà più luce e sarà possibile ridurre il numero degli apparecchi.
Mantenimento del flusso (lm) con kit EM: vedi tabella pag. 7
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C) K - ølm - CRI
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C) K - ølm - CRI
Versioni EM: utilizzare il kit kit alimentazione in EM. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
Kit alimentazione EM 1h 22096035-00 3h 22096037-00
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
PanelTech R2 - EM AD 1h - UGR<19 - DIP SWITCH CLD - Autodiagnosi
- 3258lm - CRI>80
PanelTech R2 - EM EC - UGR<19 - DIP SWITCH CLD
Mantenimento del flusso (lm) con kit EM: vedi tabella pag. 7

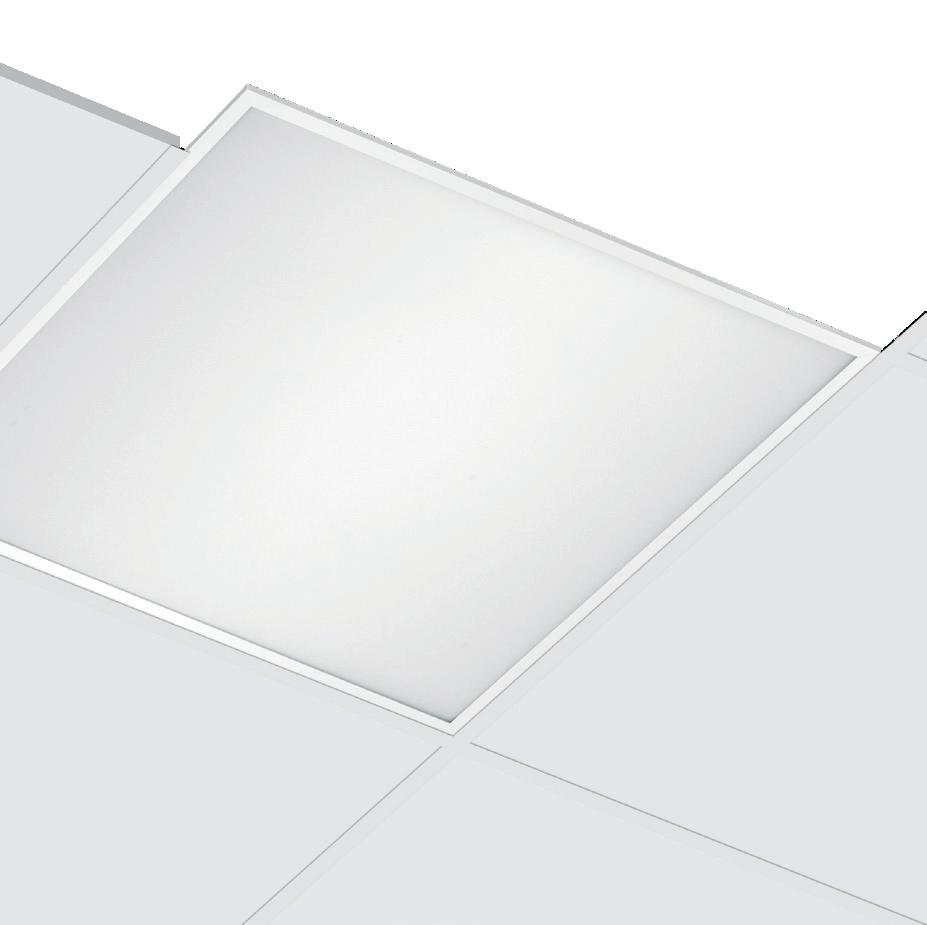

PanelTech HE A2 - UGR<19
Versioni EM: utilizzare il kit kit alimentazione in EM. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
Kit alimentazione EM 1h 22096035-00 3h 22096037-00
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
PanelTech HE A2 - EM ED 1h - UGR<19
CLD ED
LED colore peso codice
LUMEN USCENTI (tq= 25 °C)
LED bianco 2.90 22184806-95 27 4000K - 3585lm - CRI>80
PanelTech HE A2 - EM AD 1h - UGR<19
CLD - Autodiagnosi
LUMEN USCENTI (tq= 25 °C)
LED colore peso codice W tot K - ølm - CRI
LED bianco 2.90 22184806-0066 27 4000K - 3585lm - CRI>80
PanelTech HE A2 - EM EC - UGR<19
CLD EC
LUMEN USCENTI (tq= 25 °C)
LED colore peso codice W tot K - ølm - CRI
LED bianco 2.40 22184806-0050 27 4000K - 3585lm - CRI>80
EM ED 1h: completi di sistema in emergenza con protocollo DALI standard (solo inverter). Il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
v.a. IP20 IK05
v.l. IP40 IK05
PanelTech HE R2 - UGR<19
Versioni EM: utilizzare il kit kit alimentazione in EM. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W. Kit alimentazione EM 1h 22096035-00 3h 22096037-00
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
PanelTech
EM ED 1h: completi di sistema in emergenza con protocollo DALI standard (solo inverter). Il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
PanelTech HE R2 - EM AD 1h - UGR<19 CLD - Autodiagnosi
Versioni EM: utilizzare il kit acc. 600. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
acc. 600 kit alimentazione EM 1h 986604-00 3h 986604-31
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.

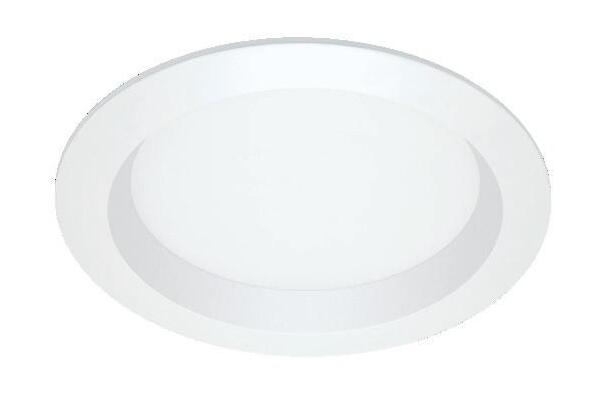

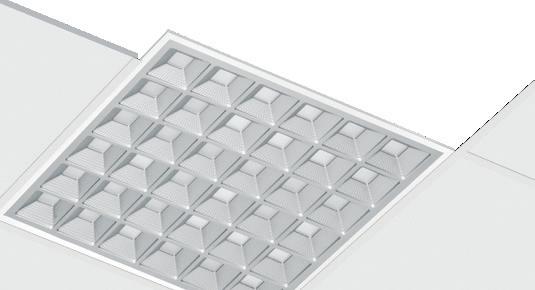

830 Rodi - EM ED 1h - UGR<19
CLD ED
acc. 907 molle 998038-00
Molle per installazione a incasso non in appoggio per cartongesso. Bustina contenente 4 pezzi.
EM ED 1h: completi di sistema in emergenza con protocollo DALI standard (solo inverter). Il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
Versioni EM: utilizzare il kit acc. 600. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
REGOLAZIONE CON DIP SWITCH
USCENTI (tq= 25 °C) K - ølm - CRI acc. 600 kit alimentazione EM 1h 986605-00 3h 986605-31
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C) K - ølm - CRI
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C)
K - ølm - CRI
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C)
K - ølm - CRI
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
884 Compact - EM AD 1h - CRI 95 - Ø245 - DIP SWITCH
CLD - Autodiagnosi
LUMEN USCENTI (tq= 25 °C)
LED colore peso codice I out W tot K - ølm - CRI
LED bianco 1.20
LED bianco 1.20
156424-0066
156424-3966
156425-0066
156425-3966
500 18
700 25
4000K - 2385lm - CRI 95
3000K - 2266lm - CRI 95
4000K - 3342lm - CRI 95
3000K - 3175lm - CRI 95
Completi di sistema in emergenza e di modulo di autodiagnosi: sofisticato dispositivo a microprocessore che lo rende in grado di effettuare controlli diversificati periodicamente in modo automatico ed autonomo. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
884 Compact - EM EC - CRI 95 - Ø245 - DIP SWITCH
CLD EC LUMEN USCENTI (tq= 25 °C)
LED colore peso codice I out W tot K - ølm - CRI
LED bianco 0.70
LED bianco 0.70
156424-0050
156424-3950
156425-0050
156425-3950
500 18
700 25
4000K - 2385lm - CRI 95
3000K - 2266lm - CRI 95
4000K - 3342lm - CRI 95
3000K - 3175lm - CRI 95
Con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
Mantenimento del flusso (lm) con kit EM: vedi tabella pag. 7
REGOLAZIONE CON DIP SWITCH LUMEN USCENTI (tq= 25 °C)
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C)
- Ø172 - DIP SWITCH
Versioni EM: utilizzare il kit acc. 600. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
acc. 600 kit alimentazione EM 1h 986604-00 3h 986604-31
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.

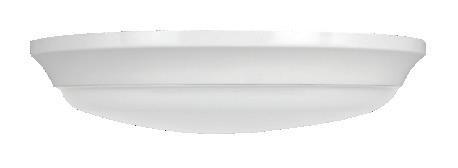

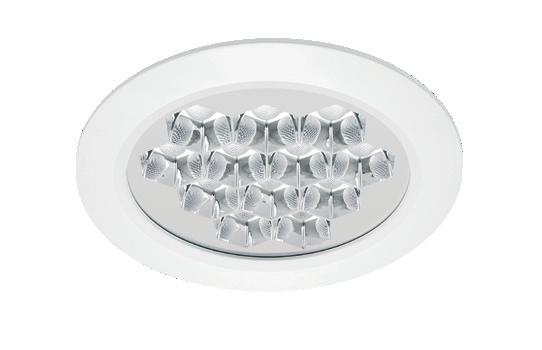

911 Health Dark - EM AD 1h - UGR<19 - Ø172 - DIP SWITCH
CLD - Autodiagnosi
LUMEN USCENTI (tq= 25 °C)
LED colore peso Ø codice I out W tot K - ølm - CRI
LED bianco 1.00 172
156473-0066
156473-3966
500 19
4000K - 2490lm - CRI 80
3000K - 2316lm - CRI 80
911 Health Dark - EM EC - UGR<19 - Ø172 - DIP SWITCH
CLD EC LUMEN USCENTI (tq= 25 °C)
LED colore peso Ø codice I out W tot K - ølm - CRI
Lenti: in PMMA ad alta efficienza con bassissimo coefficiente di abbagliamento. Ottica dark light: in materiale plastico metallizzato antiabbagliamento.
SCEGLI LA GIUSTA CORRENTE PER OTTIMIZZARE IL FLUSSO LUMINOSO NECESSARIO
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
REGOLAZIONE CON DIP SWITCH : l’apparecchio è equipaggiato di driver con DIP SWITCH integrato per il SETTAGGIO DELLA CORRENTE in uscita; in questo modo è possibile SCEGLIERE IL FLUSSO LUMINOSO ideale per ogni progetto illuminotecnico. La possibilità di scegliere la corrente di pilotaggio del LED consente di disporre sempre della potenza adeguata ad una specifica condizione progettuale. La scelta di una corrente più bassa aumenterà l’efficienza e quindi migliorerà il risparmio energetico, mentre con una corrente maggiore si otterrà più luce e sarà possibile ridurre il numero degli apparecchi.
Mantenimento del flusso (lm) con kit EM: vedi tabella pag. 7
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C)
REGOLAZIONE CON DIP SWITCH
LUMEN USCENTI (tq= 25 °C)
Mantenimento del flusso (lm) con kit EM: vedi tabella pag. 7
EN EC

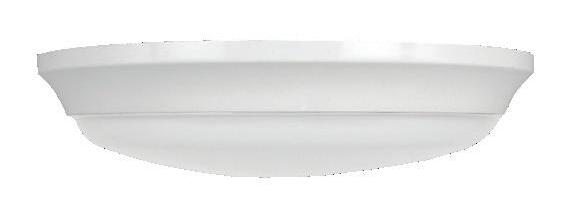

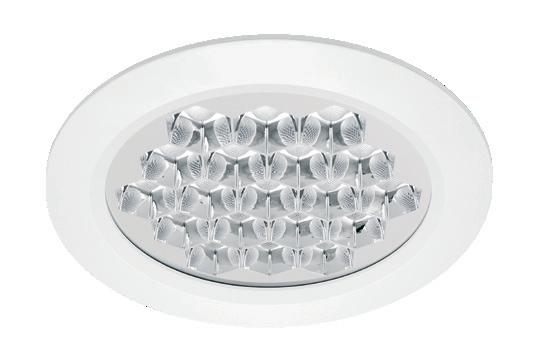

911 Health Dark - UGR<19 - Ø220 - DIP SWITCH
Versioni EM: utilizzare il kit acc. 600. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
acc. 600 kit alimentazione EM 1h 986604-00 3h 986604-31
Kit per l’alimentazione in versione EM completo di connettori. 0.43 Kg.
911 Health Dark - EM AD 1h
- UGR<19 - Ø220 - DIP SWITCH
EM AD 1h: completi di sistema in emergenza e di modulo di autodiagnosi. Wtot: in fase di ricarica della batteria, il consumo (Wtot) sarà maggiore di 3W. In fase di mantenimento (quando la batteria è carica) la potenza (Wtot) sarà maggiore di un valore compreso tra 0,5 e 1W.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
CLD - Autodiagnosi
LUMEN USCENTI (tq= 25 °C)
LED colore peso Ø codice I out W tot K - ølm - CRI
LED bianco 1.20 220 156477-0066
800
911 Health Dark - EM E C - UGR<19 - Ø220 - DIP SWITCH
CLD EC LUMEN USCENTI (tq= 25 °C)
LED colore peso Ø codice I out W tot K - ølm - CRI
156477-0050
LED bianco 0.70 220
800 30 4000K - 3740lm - CRI 80
156477-3950 3000K -

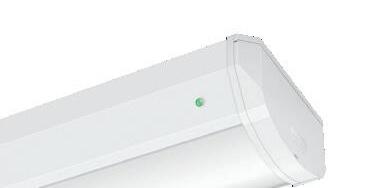

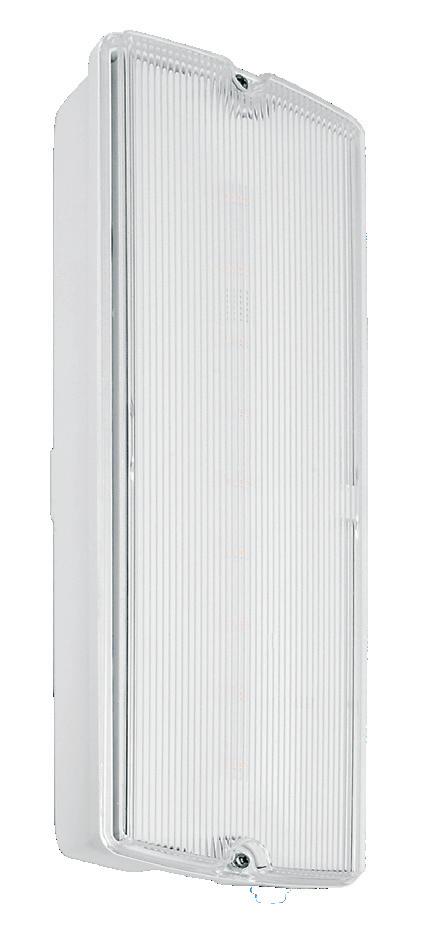

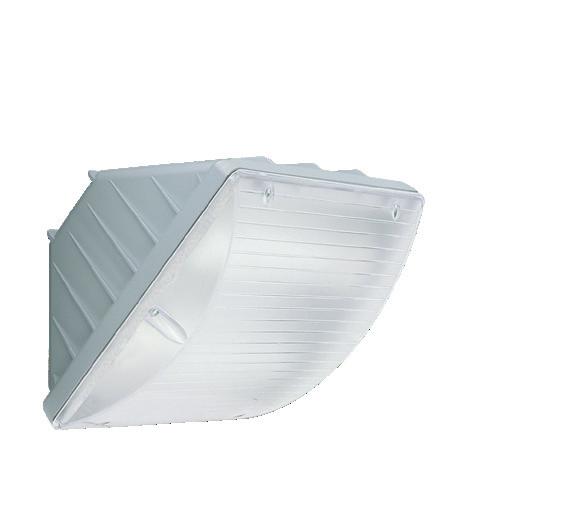

602 Disanlens - EM 1h - S.A.
E
colore L peso codice W
602 Disanlens - EM AD 1h

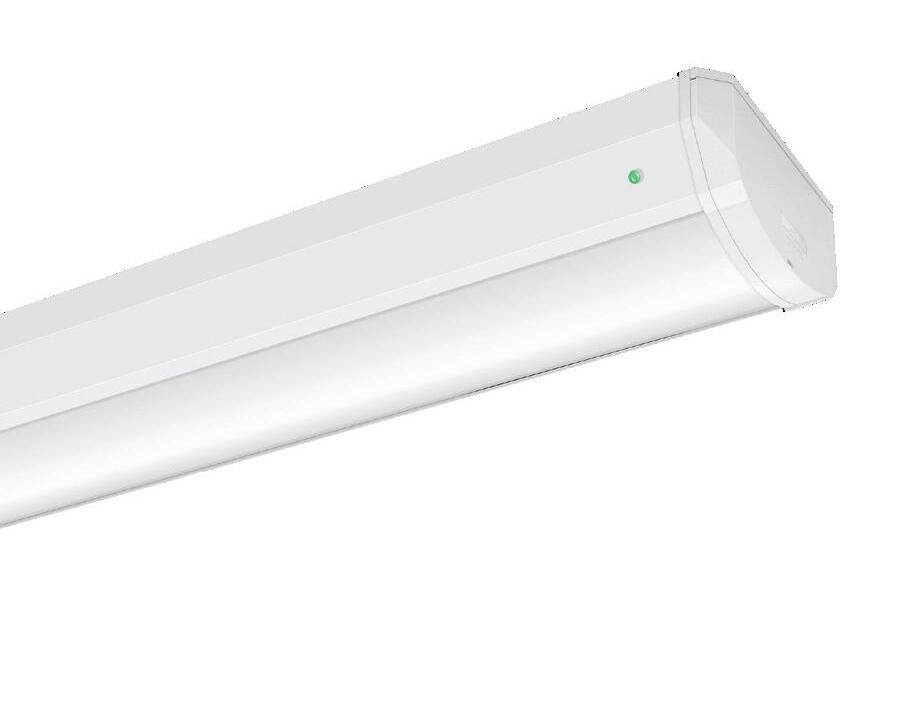

- Autodiagnosi
602 Disanlens - EM EC
INSTALLAZIONE E ACCESSORI

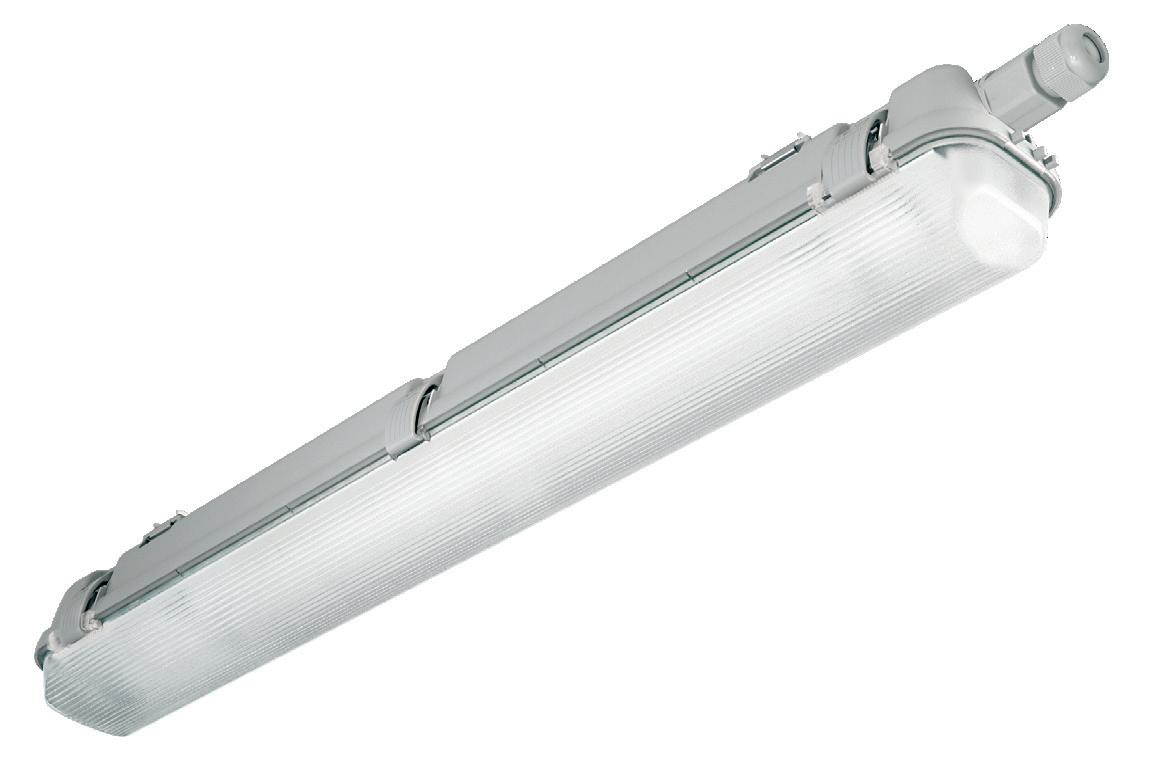

Corpo: in alluminio estruso con testate di chiusura.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
acc. 588 staffa 993971-00 Staffa per fissaggio a parete.
Diffusore: in policarbonato infrangibile ed autoestinguente V2, stabilizzato ai raggi UV. Esternamente liscio e antipolvere, internamente multi
per aumentare la diffusione luce.
Verniciatura: verniciatura a polvere bianco liscio.
Equipaggiamento: guarnizioni in gomma siliconica; viterie esterne in acciaio Inox.
Disanlens

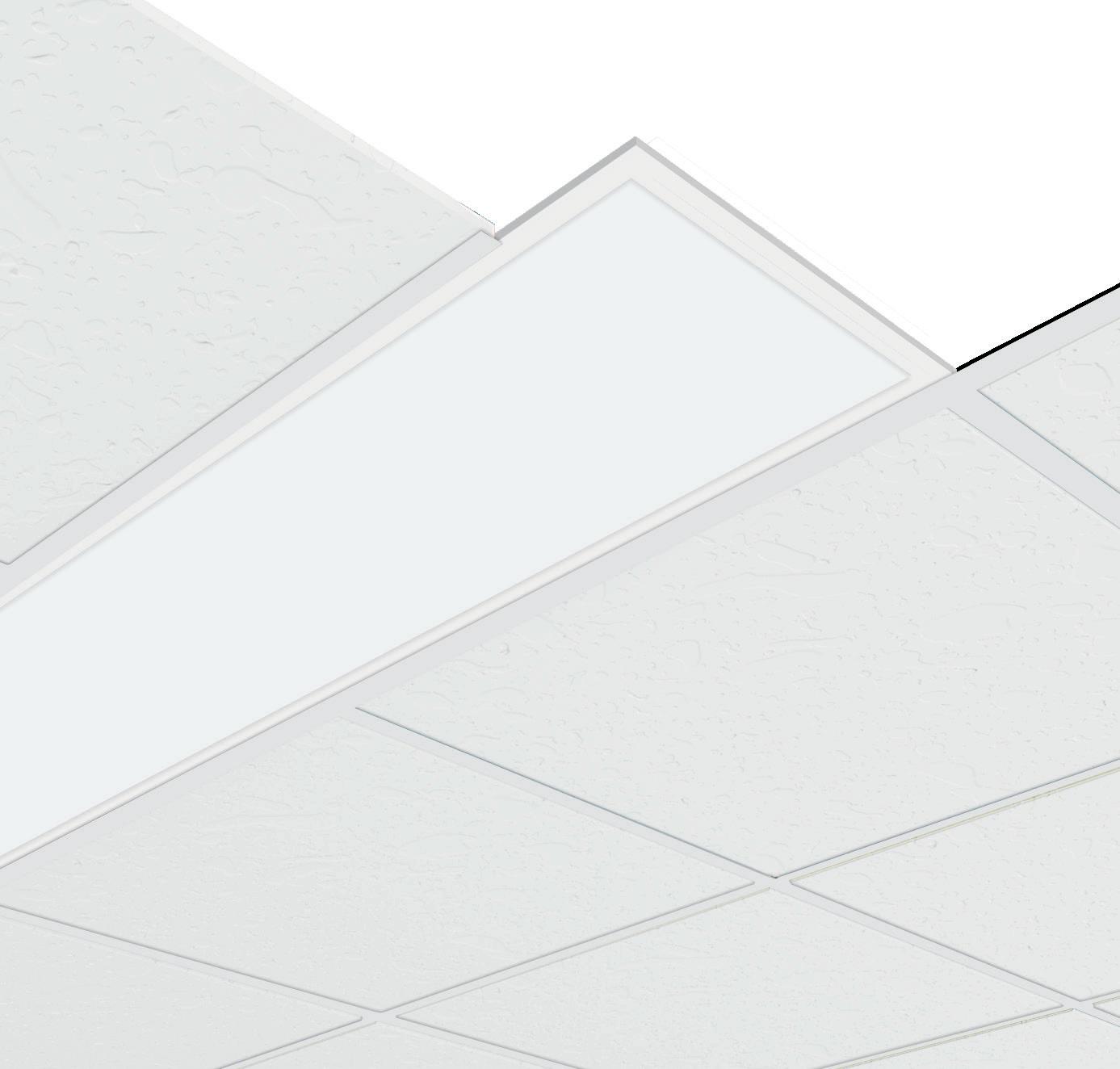

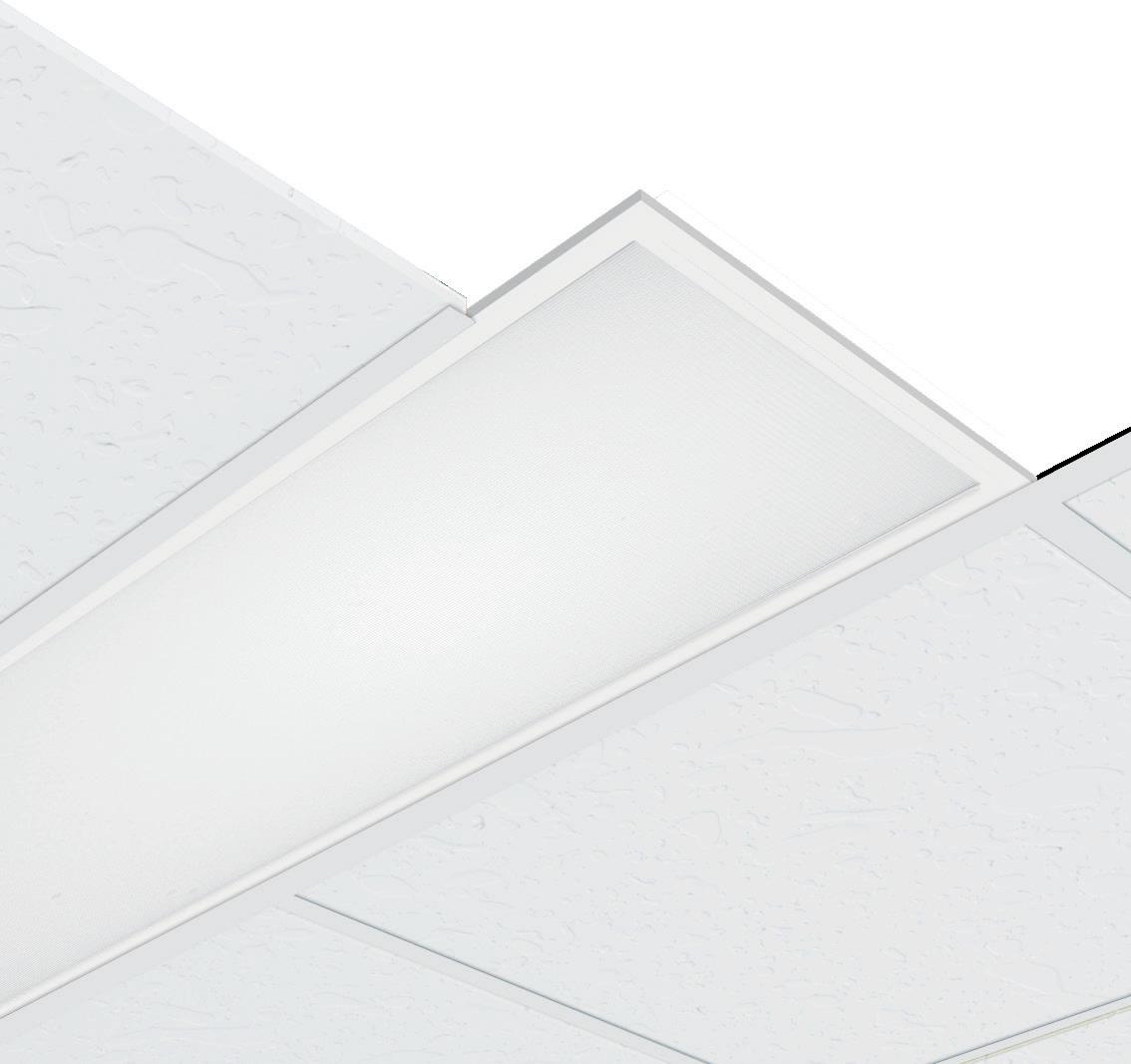

603 Disanlens - EM 1h S.A - UGR<19
603 Disanlens - EM ED 1h - UGR<19
603 Disanlens - EM AD 1h - UGR<19
CLD - Autodiagnosi

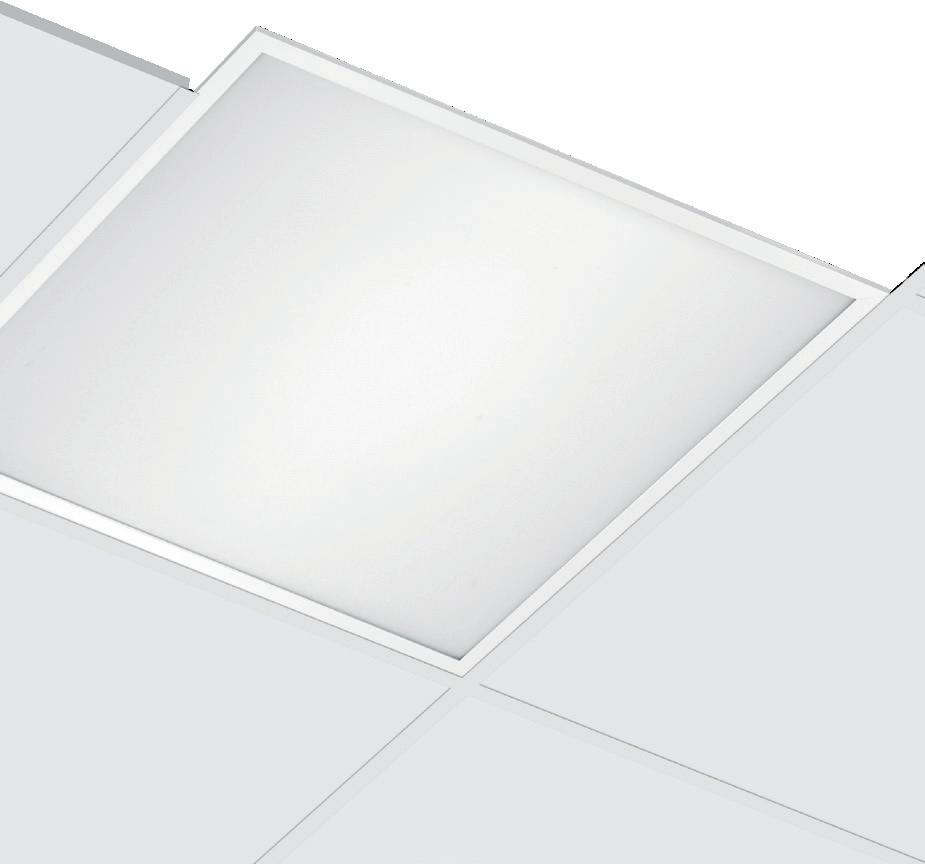

603 Disanlens - EM EC - UGR<19
604 Disanlens - EM 1h - S.A.
604
Disanlens - EM AD 1h
604
Disanlens -
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)

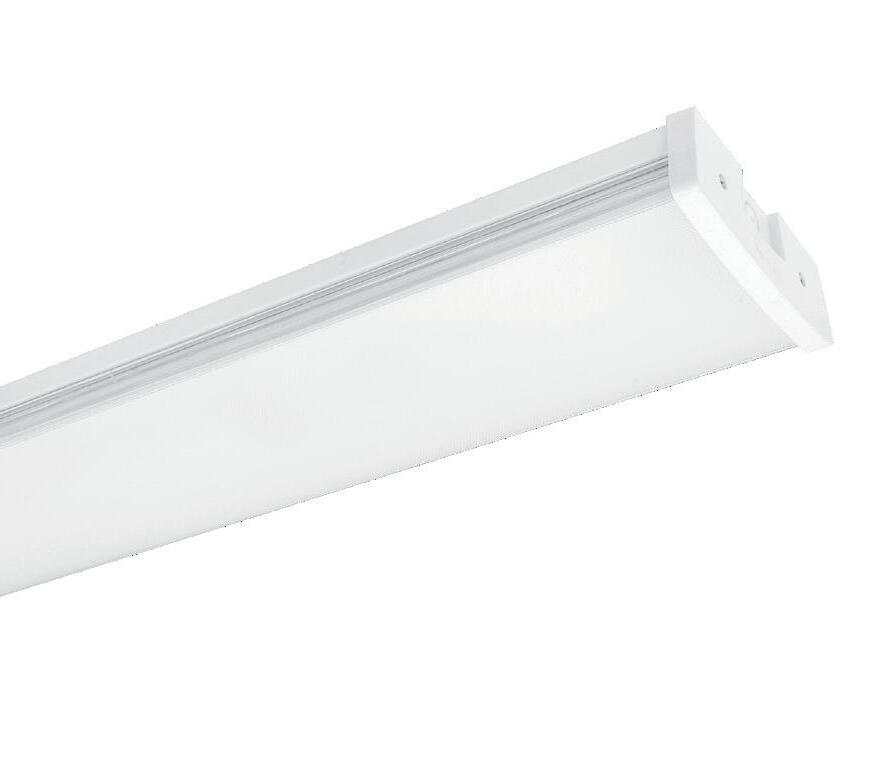

Corpo: in lamiera preverniciata e prezincata; testate in ABS bianco con sistema di chiusura antivandalico.
Diffusore: in policarbonato con finitura microprismata esternamente per il controllo della distribuzione luminosa
Dotazione: completo di passacavo d’ingresso e distanziali per fissaggio a plafone/parete.

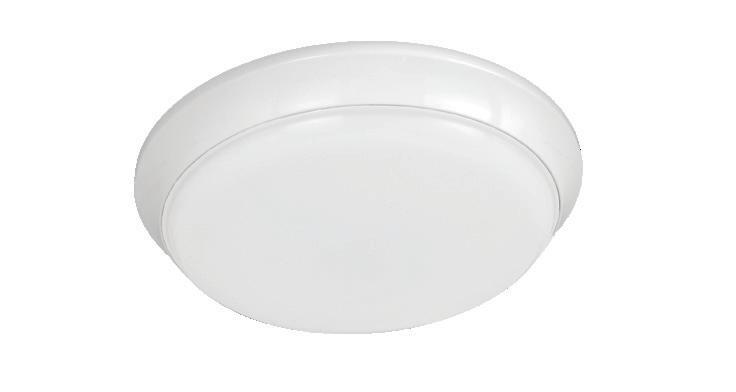

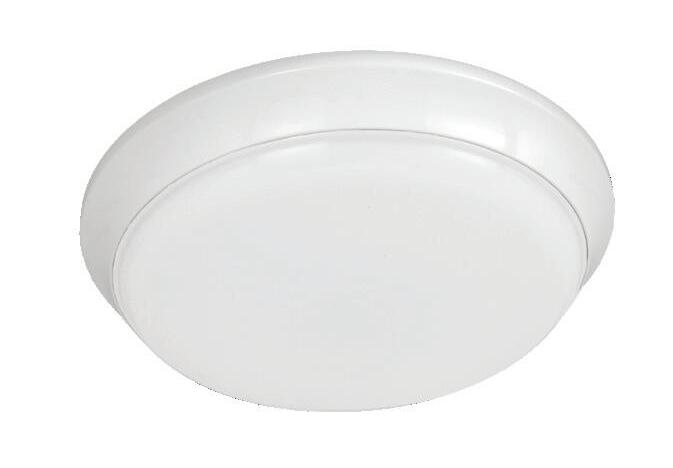

745 Oblò J 2.0 - EM 3h
745 Oblò J 2.0 - EM 3h + SENSOR
745 Oblò J 2.0 - EM EC
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
di rilevamento Ø 4-6 m (regolabile)
time 1 min Luce ambiente Disable
Consumo energetico ~ 0,9 W
Frequenza/potenza Microwave 5.8GHz / <0.3mW
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)

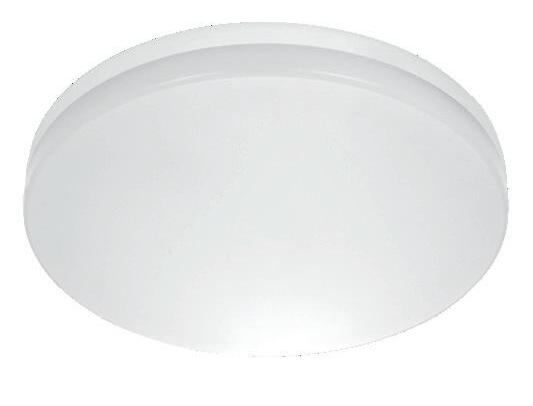

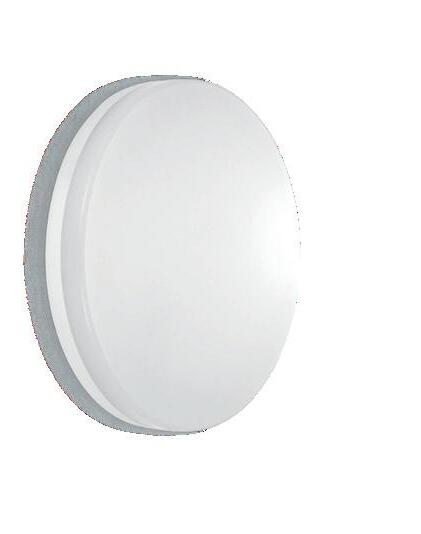

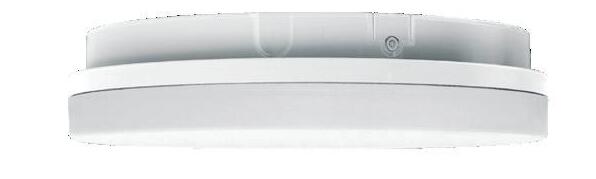

Apparecchio LED a plafone rotondo con diffusore in policarbonato opale, installabile facilmente a soffitto/parete, ideale per zone di ingresso, corridoi, scale, sale d’aspetto, hotel, ristoranti e settore residenziale. Disponibile in due misure (Ø305/400 mm) e in versione standard 3000K/4000K, in emergenza 3h o con sensore di luce-presenza (ON-OFF).
Tortuga rappresenta un’alternativa efficiente e moderna ai prodotti con lampade tradizionali.
Corpo: in policarbonato infrangibile ed autoestinguente.
Diffusore: policarbonato antiabbagliamento infrangibile ed autoestinguente
La caratteristica principale di questo apparecchio è la nuova tecnologia di “cambio tonalità”; mediante i due selettori integrati
è possibile:
• selezionare 2 diverse temperature di colore, adattandosi così alla maggior parte delle installazioni:
• selezionare il tipo di flusso e di potenza in uscita
• switch per la regolazione di flusso e temperatura colore (CCT) (configurazione standard 5700K e valori massimi di potenza/flusso)
• possibilità di configurazione in modalità S.E. Solo Emergenza o S.A. Sempre Accesso, mediante cablaggio elettrico diretto sulla morsettiera in dotazione.

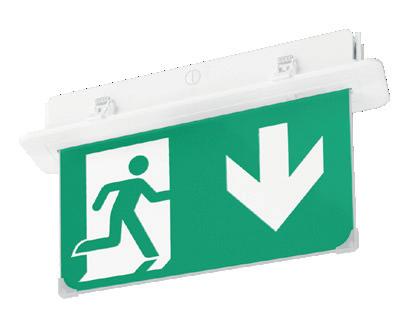

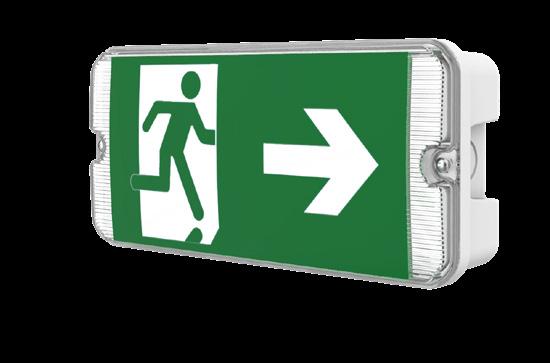

621 Safety 3.0 CCT - EM 1h S.E. Solo Emergenza - S.A. Sempre Acceso
colore peso codice autonomia
623
EM S.E. (Solo EMergenza): in caso di “black-out” l’apparecchio collegato al circuito in emergenza si accende, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
EM S.A. (Sempre acceso): in caso di “black-out” l’apparecchio collegato al circuito in emergenza rimane acceso, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
acc. 472 etichette per Safety 2.0
usc.dx 995137-00
usc.sx 995138-00
usc.giù 995139-00
Exit 995144-00
Pittogrammi autoadesivi visibili fino a 35 m. UNI EN1838.

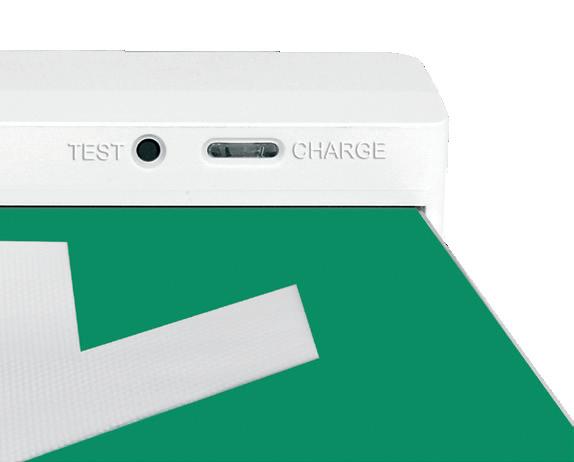

Safety con AUTOTEST: fornisce informazioni in tempo reale sullo stato dell’apparecchio, eseguendo automaticamente tutti i test indicati nella norma UNI-EN-50172. Un modo semplice per ridurre i costi e facilitare l’ispezione e la manutenzione dell’impianto. Chiunque può supervisionare il sistema di illuminazione di emergenza.
acc. 315 controcassa bianco 995212-00
In materiale termoplastico. Per installazione ad incasso di Safety 2.0.
Safety 3.0 fornisce informazioni in tempo reale sullo stato dell’apparecchio, eseguendo tutti i test indicati nella norma UNI-EN-50172. Un modo semplice per ridurre i costi e facilitare l’ispezione e la manutenzione dell’impianto. Chiunque può supervisionare il sistema di illuminazione di emergenza.
Safety 3.0 con AUTOTEST AZIONE DESCRIZIONE
Dopo la prima installazione (l’alimentazione rimane accesa per 24h).
All’inizio del test, l’indicatore LED rosso lampeggierà lentamente per 15 sec, dopodichè l’apparecchio passerà alla modalità di EM per 3 h poi tornerà al funzionamento normale.
Test di funzionamento - 5 min (ogni 30 giorni). L’indicatore LED verde lampeggia lentamente (1 sec acceso / 1 sec spento).
Test di durata completo - 3 h (ogni 180 giorni).
All’inizio del test il LED indicatore rosso lampeggerà lentamente per 15 secondi dopodichè passerà alla modalità di EM per 3 h e successivamente tornerà al funzionamento normale.
Se la ricarica è completa, l’indicatore LED verde lampeggerà lentamente (1 sec acceso / 1 sec spento).
Modalità di EM: quando la tensione scende a 152/165V, l’apparecchio passa automaticamente alla modalità di emergenza. L’indicatore LED è spento.
visibili fino a 22 m. UNI EN1838
Safety 2.0 DALI
Di serie: versione con sottocodice -95 con sistema in emergenza con protocollo DALI standard (solo inverter) compatibile con tutti i più avanzati sistemi di controllo centralizzati.
ATTENZIONE: il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI (nel caso, ordinare con sottocodice -9541).
624 Safety 2.0 - DALI - EM 1h S.E. Solo Emergenza
EM S.E. (Solo EMergenza): in caso di “black-out” l’apparecchio collegato al circuito in emergenza si accende, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
EM S.A. (Sempre acceso): in caso di “black-out” l’apparecchio collegato al circuito in emergenza rimane acceso, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
acc. 472 etichette per Safety 2.0
usc.dx 995137-00
usc.sx 995138-00
usc.giù 995139-00 Exit 995144-00 Pittogrammi autoadesivi in EM.
Emergenza S.A. (Sempre Acceso): in caso di “black-out” la lampada collegata al circuito in emergenza rimane accesa, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
A richiesta: versione con sottocodice -95 con sistema in emergenza con protocollo DALI standard (solo inverter) compatibile con tutti i più avanzati sistemi di controllo centralizzati.
ATTENZIONE: il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI (nel caso, ordinare con sottocodice -9541).

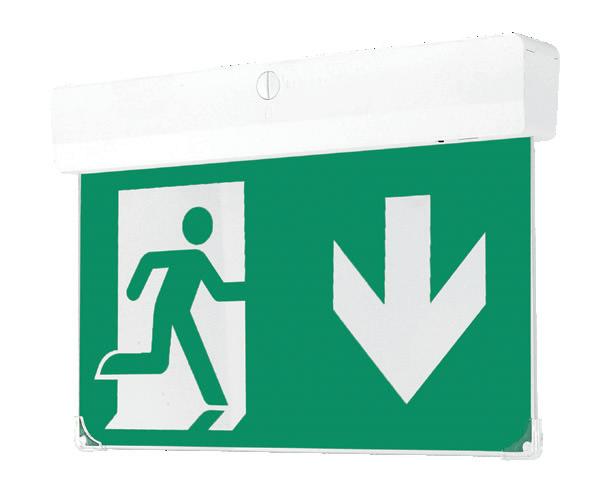

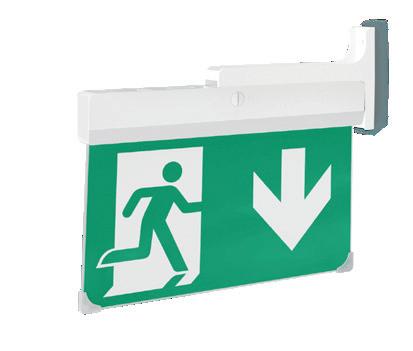

630 Safety Flag - EM 3h S.A. Sempre Acceso
LED colore peso codice autonomia W tot K - ølm - CRI
Potenza in EM: 1W max. Su progettto disponibile versione DALI2.
acc. 485 staffa a bandiera 995440-00
Da utilizzare per installazione a bandiera di Safety Flag.

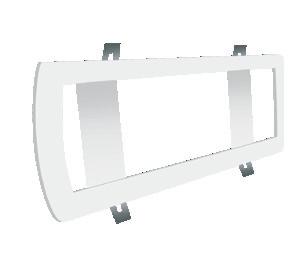

acc. 486 telaio ad incasso 995441-00
Da utilizzare per installazione da incasso di Safety Flag.
acc. 470 etichette per art. 630 usc. dx 995150-00 usc. sx 995151-00 usc. giù 995152-00 Pittogrammi visibili fino a 40 m. UNI EN1838. Confezione contenente 2 pezzi.

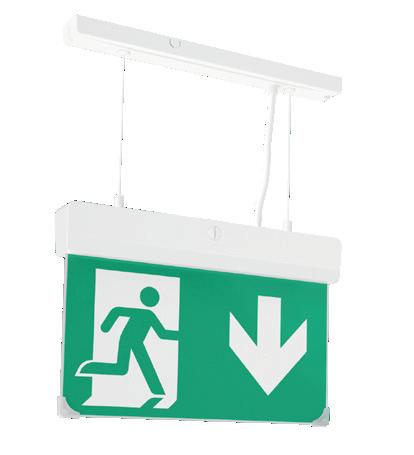

acc. 487 staffa a sospensione 995442-00
Da utilizzare per installazione a sospensione di Safety Flag.
EM S.A. (Sempre acceso): in caso di “black-out” l’apparecchio collegato al circuito in emergenza rimane acceso, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
Safety Flag è predisposto per installazione a bandiera, a incasso e a sospensione tramite gli accessori. L’installazione risulta facile, veloce e sicura, mentre le diverse configurazioni garantiscono la massima versatilità, adattandosi a tutte le esigenze applicative.
Etichetta in EM progettata per essere sganciata dal corpo dell’apparecchio in maniera semplice e veloce.
La serie Safety fornisce informazioni in tempo reale sullo stato dell’apparecchio, eseguendo tutti i test indicati nella norma UNI-EN-50172. Un modo semplice per ridurre i costi e facilitare l’ispezione e la manutenzione dell’impianto. Chiunque può supervisionare il sistema di illuminazione di emergenza.
Indicatore lampeggia
Safety Round - Safety Square
A richiesta: versione con sottocodice -95 con sistema in emergenza con protocollo DALI standard (solo inverter) compatibile con tutti i più avanzati sistemi di controllo centralizzati.
ATTENZIONE: il prodotto equipaggiato -95 rimarrà ON-OFF e non dimmerabile DALI (nel caso, ordinare con sottocodice -9541).
EM S.E. (Solo EMergenza): in caso di “black-out” l’apparecchio collegato al circuito in emergenza si accende, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 60/180 min. Al ritorno della tensione la batteria si ricarica automaticamente.
Potenza

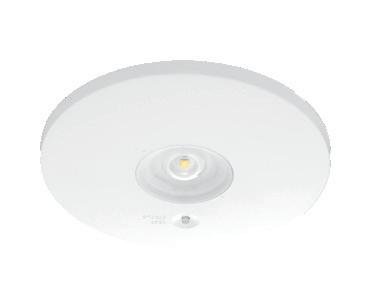

629 Safety Round - EM 3h S.E. Solo Emergenza - incasso
Potenza
L’apparecchio è equipaggiato di ottica facilmente intercambiabile, ideale specificatamente per: - illuminazione antipanico di grandi aree: lente tonda di serie.
- illuminazione corridoi/vie di fuga: lente ovale opzionale.

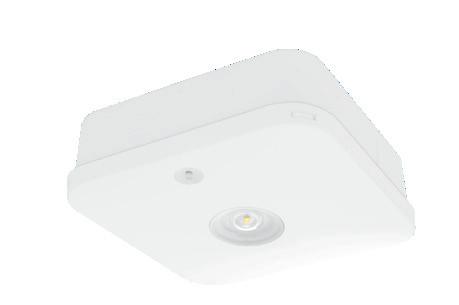

628 Safety Square - EM 3h S.E. Solo Emergenza - plafone CLD
ANTIPANIC
Emergenza S.E. (Solo Emergenza): in caso di “black-out” la lampada collegata al circuito in emergenza si accende, evitando così disagi dovuti all’improvvisa mancanza di illuminazione. L’autonomia è di 180 min. Al ritorno della tensione la batteria si ricarica automaticamente.

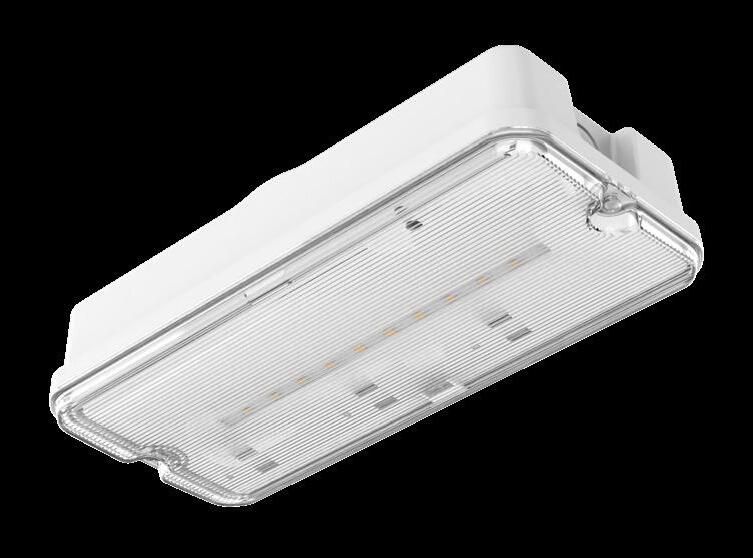

957 Echo HE - EM AD 1h - modulo LED singolo
957 Echo HE - EM EC - modulo LED singolo
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
Corpo: stampato ad iniezione, in policarbonato grigio RAL 7035, infrangibile, stabilizzato ai raggi UV, di elevata resistenza meccanica grazie alla struttura rinforzata da nervature interne.
Diffusore: stampato ad iniezione in policarbonato trasparente autoestinguente V2, stabilizzato ai raggi UV, di estrema flessibilità e resistenza.
Riflettore: in acciaio zincato preverniciato a forno con resina poliestere stabilizzato ai raggi UV.
Dotazione: completa di connettore per l’installazione rapida.
Nelle installazioni con esposizione diretta ai raggi solari, si consiglia di utilizzare l’ articolo Forma LED. Verificare la compatibilità tra i materiali componenti il prodotto e l’ ambiente di installazione.

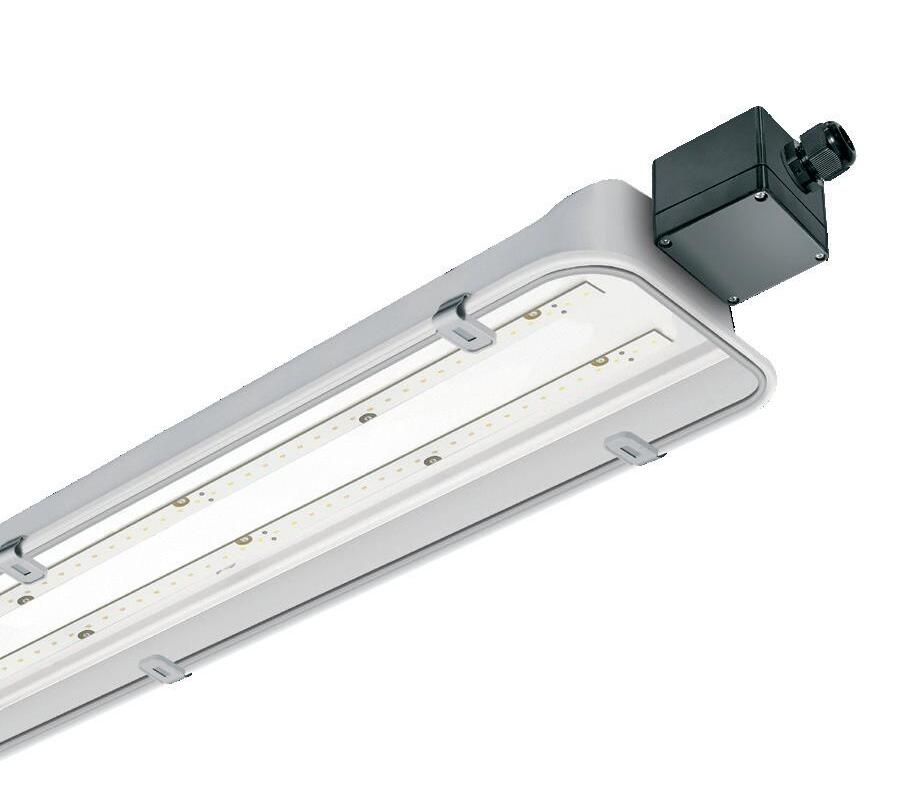

Forma ATEX
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
993 Forma ATEX - EM EC - con vetro trasparente
Protezione contro le esplosioni
Zona pericolosa ammessa Zona 2; Zona 22
Temperatura ambiente ammessa -20°C ÷ +40°C
Grado di protezione IP65
Installazione plafone – sospensione
Resistenza meccanica dell’involucro IK08
Normative di riferimento
Forma ATEX
Corpo: in acciaio stampato, imbutito in un unico pezzo di elevata resistenza meccanica. Completo di telaio.
Diffusore: in vetro temperato trasparente resistente agli urti.
Verniciatura: il ciclo di verniciatura standard a polvere è composto da una fase di pretrattamento superficiale del metallo e successiva verniciatura a mano singola con polvere poliestere, resistente alla corrosione, alle nebbie saline e stabilizzata ai raggi UV.
Dotazione: guarnizione in gomma siliconica. Pressacavo in ottone nichelato M20. Sistema di chiusura in acciaio.

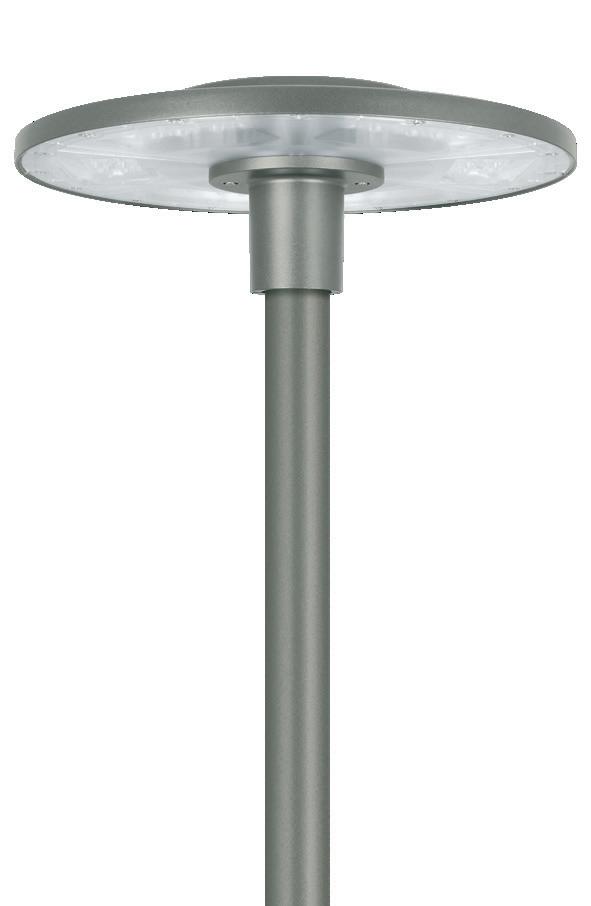

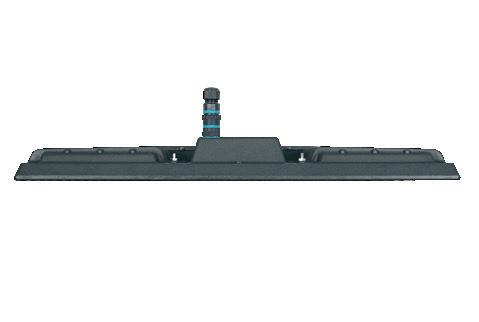

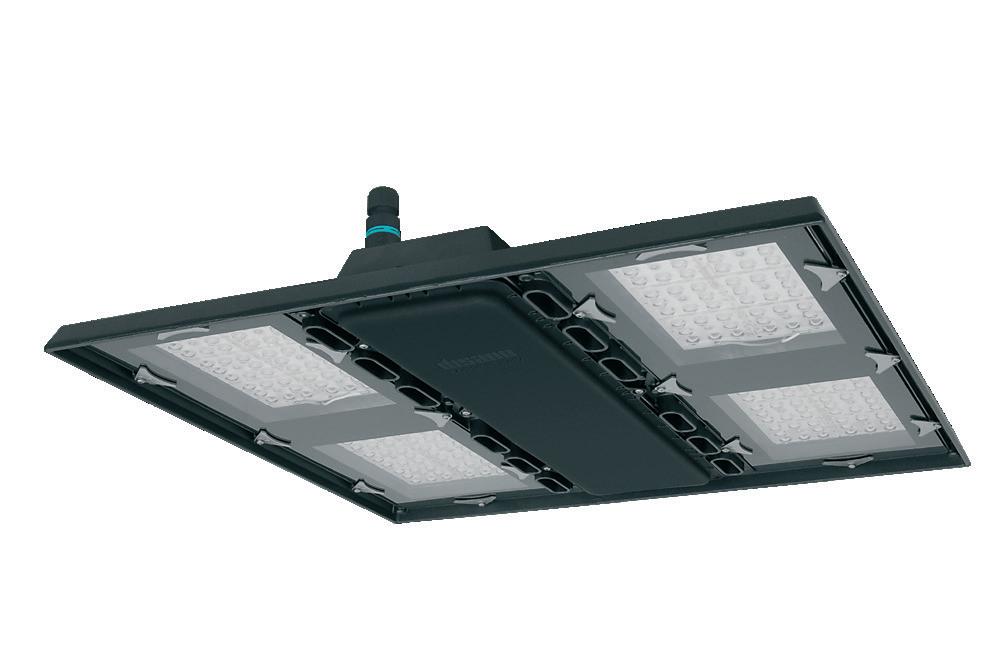

Astro Q

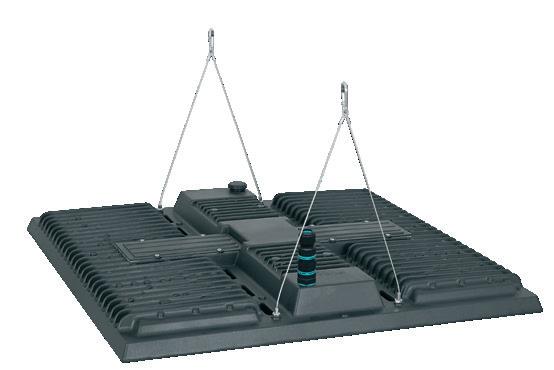

Corpo/Telaio: in alluminio pressofuso con alette di raffreddamento integrate nella copertura.
Diffusore: in vetro trasparente sp. 4mm temperato resistente agli shock termici e agli urti (UNI-EN 12150-1 : 2001).
Lenti: realizzate in PMMA ad alto rendimento resistente alle alte temperature e ai raggi UV.
Verniciatura: il ciclo di verniciatura standard a polvere è composto da una fase di pretrattamento superficiale del metallo e successiva verniciatura a mano singola con polvere poliestere, resistente alla corrosione, alle nebbie saline e stabilizzata ai raggi UV.
Dotazione: di serie dotato valvola di ricircolo aria e connettore rapido per una rapida installazione senza dover aprire l’apparecchio; viterie esterne in acc.inox; dispositivo di controllo della temperatura all’interno dell’apparecchio con rispristino automatico.
In dotazione, due cavi in acciaio (L= 25cm) muniti di moschettone, che consente l’installazione a sospensione dell’apparecchio con doppio punto di fissaggio.
EM EC: con cablaggio in emergenza ad alimentazione centralizzata: apparecchio permanente, con alimentatore funzionante in AC/DC, alimentato da un sistema di emergenza centralizzato, (NON incorporato nell’apparecchio)
N.B.: la versione standard funziona al 100% del flusso (lm).
Su richiesta: è possibile personalizzare la percentuale del flusso (lm) con un livello minimo del 15%.
INSTALLAZIONI CONSIGLIATE:
• ambienti molto alti (magazzini, distribuzione, hub, ecc...)
• ambienti dove la manutenzione potrebbe diventare difficoltosa (es: piscine coperte)
• impianti di elevate dimensioni o a più piani dove si preferisca un controllo da remoto (uffici, ospedali, luoghi pubblici)
1264 Vega - EM 1h
3590 Ischia - EM 1h - rotosimmetrico fascio largo RW CLD E LUMEN
Corpo: in alluminio pressofuso.
Attacco palo: in alluminio pressofuso. Idoneo per pali di diametro da 60 mm.
Ottiche: realizzate in PMMA con alta resistenza alla temperatura e ai raggi UV.
Diffusore: in policarbonato spessore 2,5mm resistente agli shock termici e agli urti (UNI EN 12150-1/2001)
Verniciatura: il ciclo di verniciatura standard a polvere è composto da una fase di pretrattamento superficiale del
