Aparatos con equipo de EMergencia
EM Basic: S.A. -07

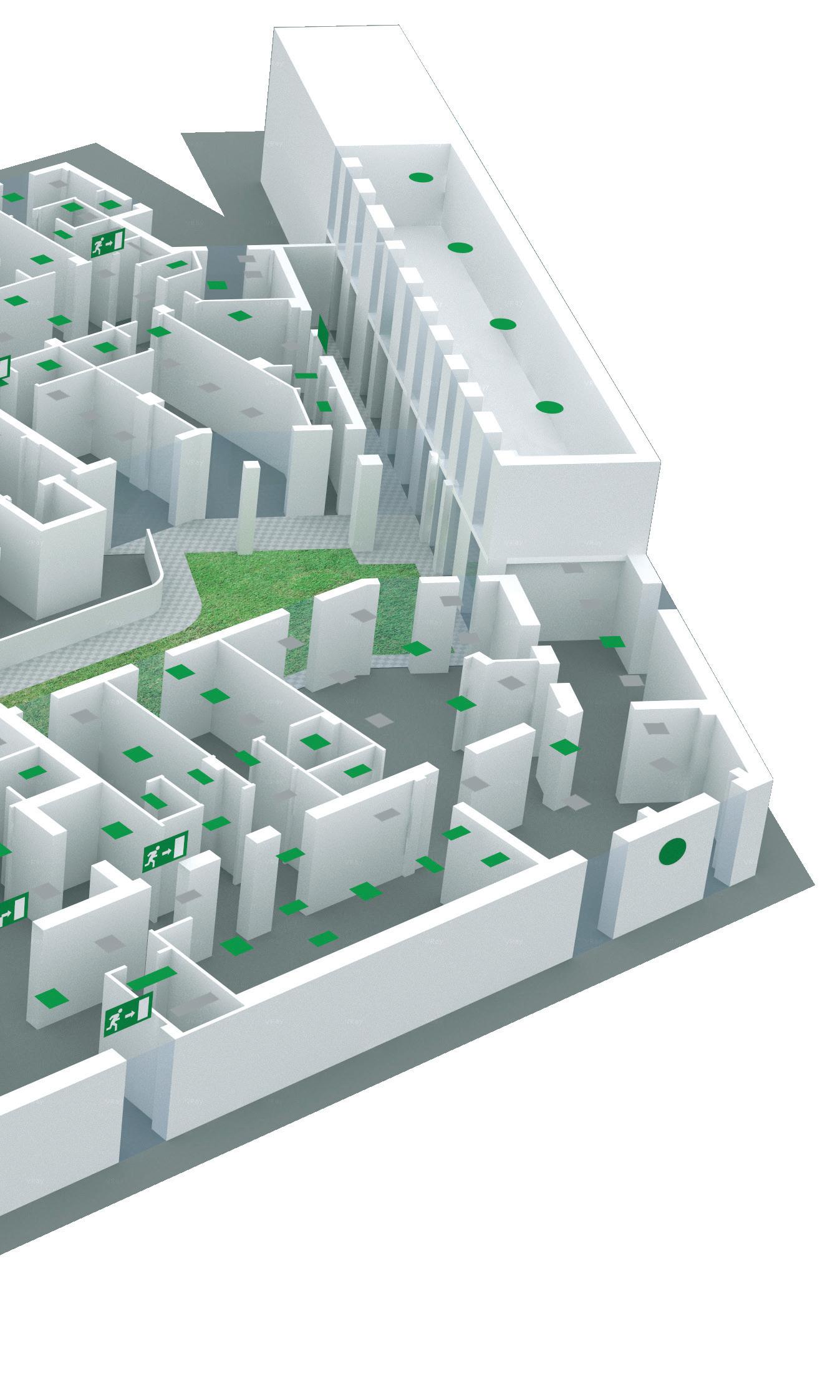

Las luminarias para la iluminación en caso de apagón garantizan un funcionamiento práctico y seguro, evitando así los inconvenientes derivados de una repentina falta de iluminación; se identifican en:
1) luminarias con emergencia integrada: subcódigo -07
2) luminarias con emergencia externa versión estándar -00 + acc.600 kit de emergencia
• En la fase de recarga de la batería, el consumo (Wtot) será superior a 3W.
• En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
En la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EDali -95
Las luminarias con subcódigo -95 están disponibles con un sistema de emergencia con protocolo DALI estándar (sólo inversor), que cumple con la norma EN 62386-202 y es compatible con todos los sistemas de control centralizado de última generación. La mayor ventaja de utilizar el protocolo DALI estándar en caso de emergencia es que proporciona un único bus para la iluminación ordinaria y de emergencia. Esto simplifica tanto el cableado de la instalación (bus) como la programación de todo el sistema de iluminación.
ADVERTENCIA: el producto equipado con -95 permanecerá ON-OFF y no será regulable DALI (en ese caso, hacer el pedido con subcódigo 9541).
VENTAJAS:
• control del estado de la fuente de luz (lámpara o módulo LED)
• control de la batería de emergencia
• pruebas de funcionamiento y/o de autonomía, en cada luminaria, grupos de luminarias o en todo el sistema
• control de la intensidad de la luz en las luminarias de Sólo Emergencia (SE) y Siempre Encendidas (SA)

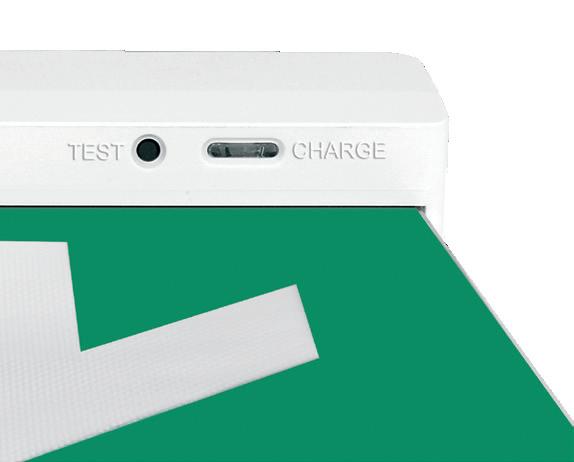

EM AutoDiagnóstico -0066
La mayoría de las luminarias de techo de emergencia pueden tener un sistema de autodiagnóstico localizado añadiendo, al hacer el pedido, el subcódigo -0066 al código normal. Este módulo de autodiagnóstico está dotado de un sofisticado dispositivo microprocesador que lo hace capaz de realizar comprobaciones periódicas de forma automática y autónoma. El módulo realiza dos tipos de pruebas a diferentes intervalos: 1) prueba de funcionalidad: se realiza automáticamente una breve prueba de funcionalidad de la luminaria. 2) prueba de duración de la batería: en modo automático verifica la duración de la batería, encendiendo la lámpara durante el tiempo establecido. Todas las señalizaciones se realizan mediante un único Led tricolor V-G-R, que señala los diferentes estados de funcionamiento del kit.

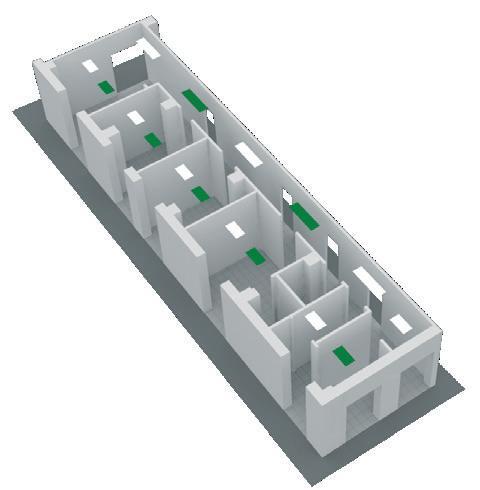

Con cableado de emergencia con alimentación centralizada
CLD EC subcódigo -0050: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema centralizado de alimentación de emergencia, es decir, no incorporado en la luminaria.
INSTALACIONES RECOMENDADAS:

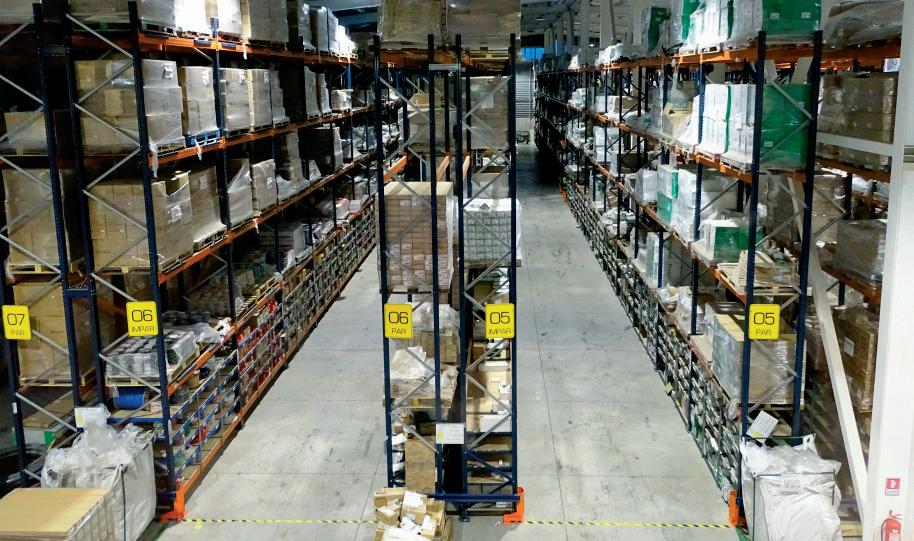

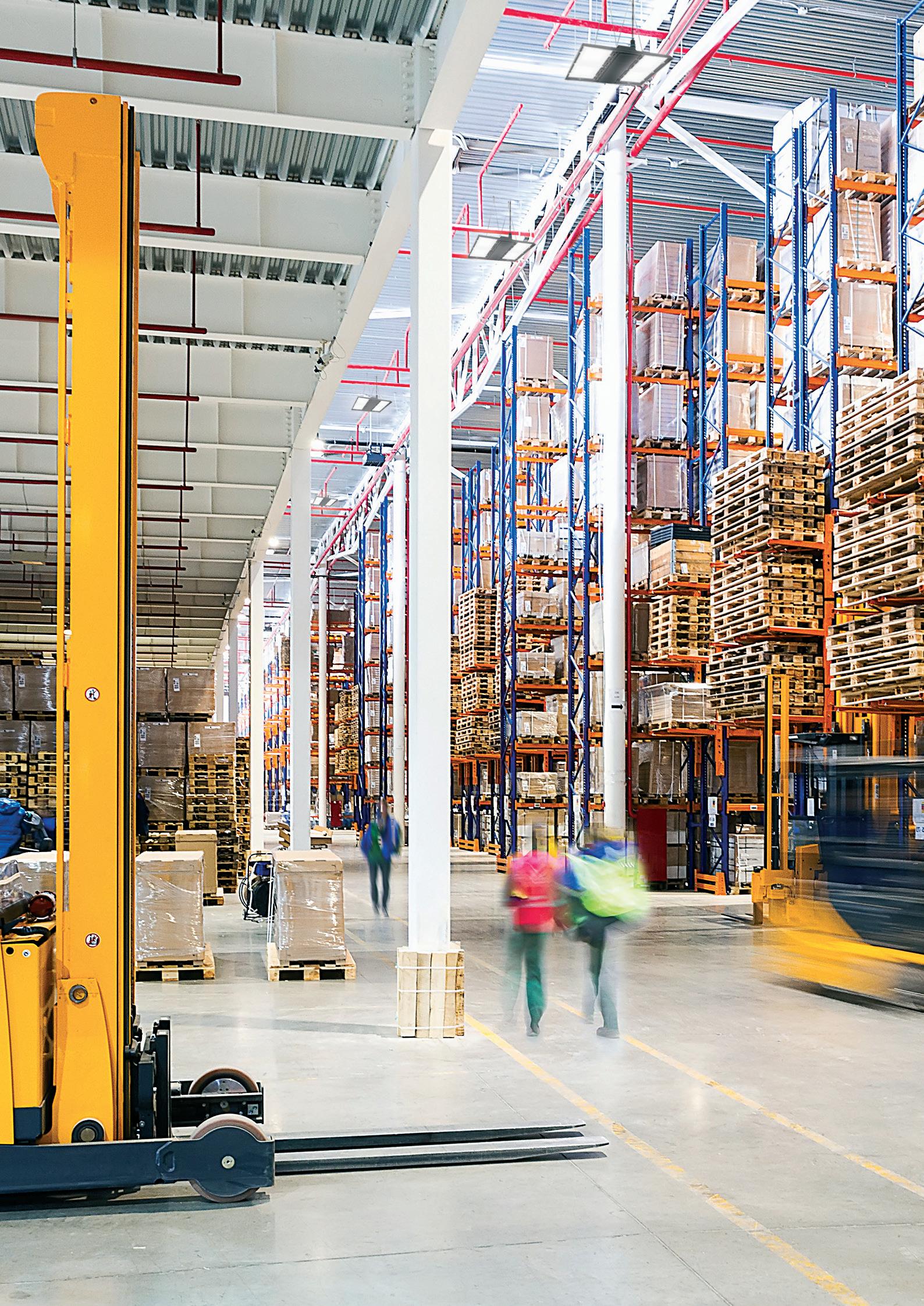

• entornos muy elevados (almacenes, distribución, hubs, etc.)
• entornos en los que el mantenimiento podría resultar difícil (por ejemplo, piscinas cubiertas)
• instalaciones grandes o de varios pisos en las que se prefiere el control remoto (oficinas, hospitales, lugares públicos)

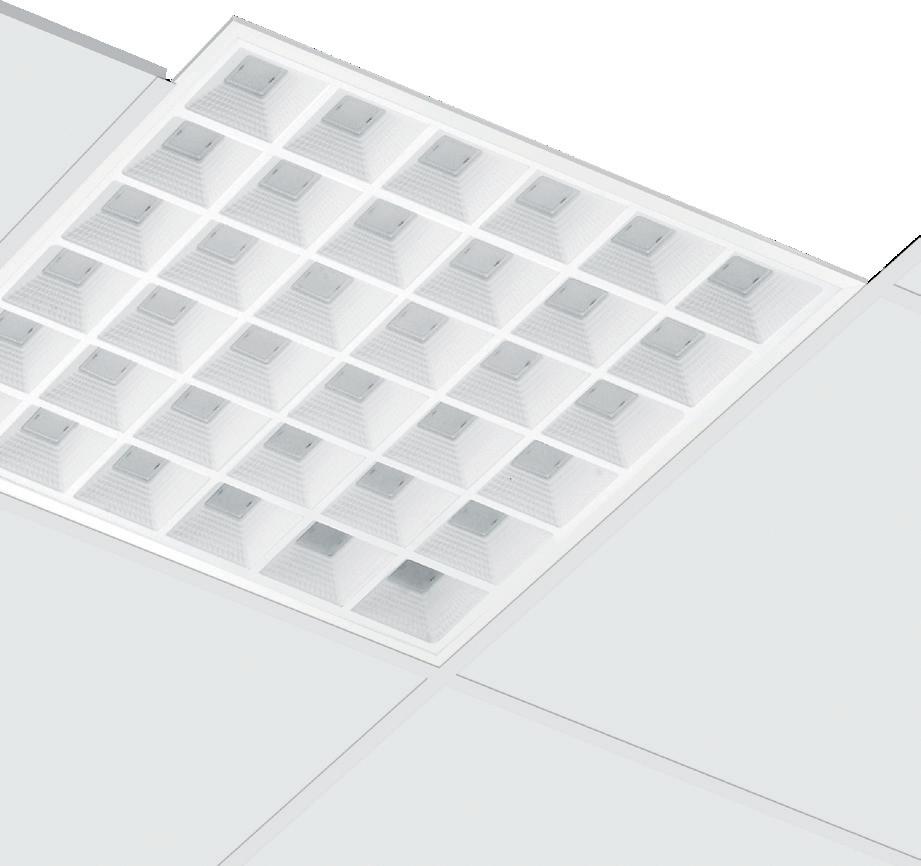

Creta
Creta es la nueva luminaria de techo empotrada LED en versión backlight, una forma totalmente innovadora de iluminación; ofrece una alta luminosidad y una emisión de luz difusa, manteniendo extremadamente bajos los consumos de energía e imponiéndose como el producto ideal en las aplicaciones de iluminación general y funcional.
Cuerpo y marco: cuerpo en chapa de acero y marco de aluminio, apoyo directo sobre la perfilería.
Ópticas: lentes secundarias en PMMA de alta transparencia y anti-amarilleo.
Factor de deslumbramiento UGR: UGR<17 - EN 12464.
Cableado: rápido, no es necesario abrir la luminaria.
833 Creta - UGR<17
Versiones EM: utilizar el kit acc. 600. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM ED 1h: completo con sistema de emergencia con protocolo DALI estándar (sólo inversor). El producto equipado con -95 permanecerá ON-OFF y no será regulable por DALI. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
Disponible en color plata con con sub-código -2118
833 Creta - EM ED 1h - UGR<17 CLD
833 Creta - EM AD 1h - UGR<17
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
833 Creta - EM EC - UGR<17
LED color peso código
blanco 1.70 150240-0050

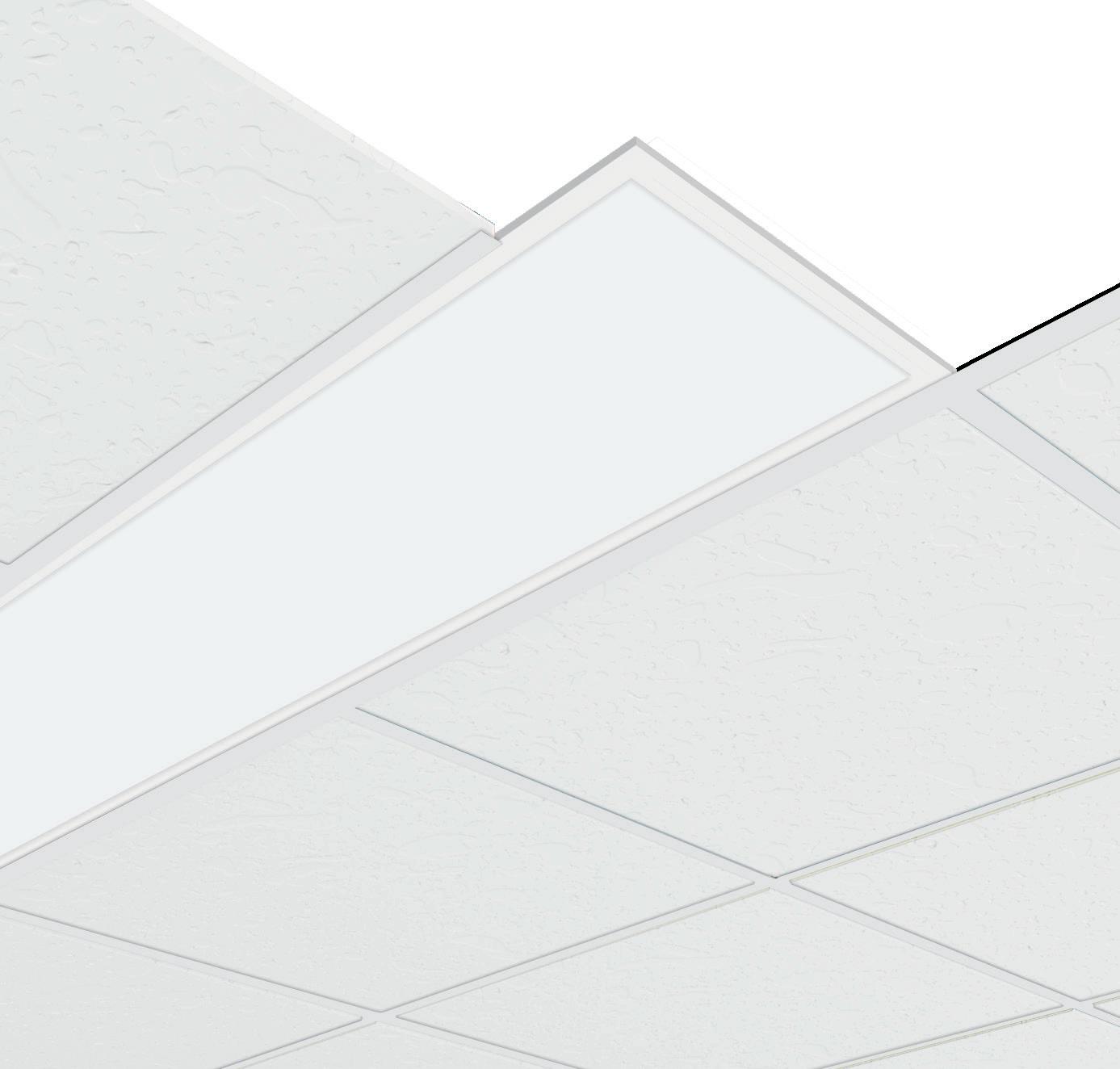

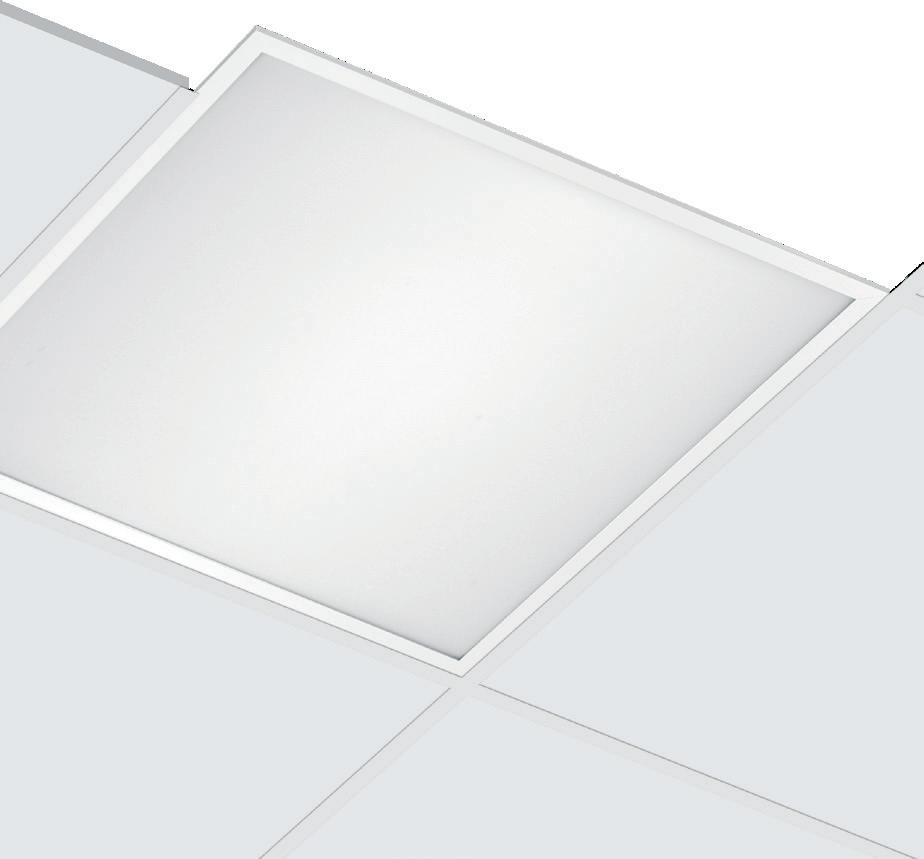

Pannello B - DIP SWITCH
Versiones EM: utilizar el kit de alimentación de EM. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
Kit de alimentación EM 1h 22096035-00 3h 22096037-00
Kit para la alimentación en versión EM con conectores. 0.43 Kg.
Pannello B - EM AD 1h - DIP SWITCH
CLD - Autodiagnóstico
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código I out W tot K - ølm - CRI
LED blanco 2.90
22184301-0066 900 30 4000K - 3202lm - CRI>80 22184301-3966 3000K - 3042lm - CRI>80
Pannello B - EM EC - DIP SWITCH
CLD EC
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código I out W tot K - ølm - CRI
LED blanco 2.40
22184301-0050
22184301-3950
900 30
4000K - 3202lm - CRI>80
3000K - 3042lm - CRI>80
ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación. La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.
Pannello B - R2 - DIP SWITCH
Versiones EM: utilizar el kit de alimentación de EM. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
Pannello B - R2 - EM AD 1h - DIP SWITCH
CLD
Autodiagnóstico
B - R2 - EM EC - DIP SWITCH
Pannello
- DIP SWITCH
Versiones EM: utilizar el kit de alimentación de EM. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
Kit de alimentación EM 1h 22096035-00 3h 22096037-00
Kit para la alimentación en versión EM con conectores. 0.43 Kg.

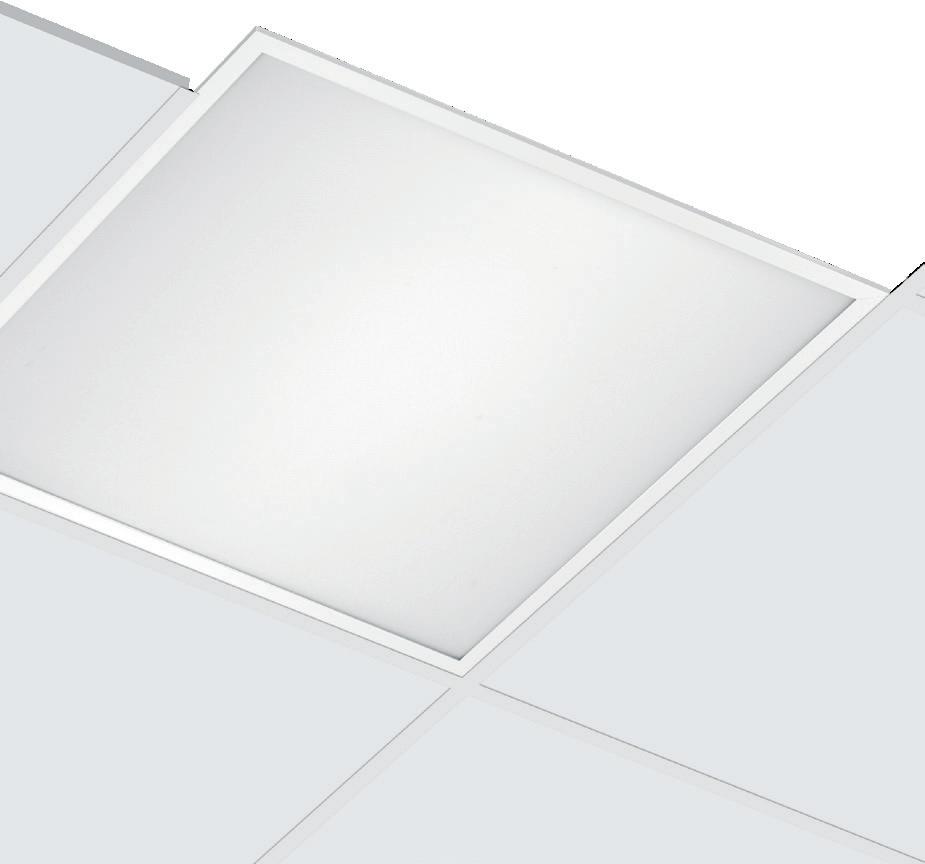

PanelTech A - EM AD 1h - UGR<19 - DIP SWITCH
CLD - Autodiagnóstico
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código I out W tot K - ølm - CRI
LED blanco 2.90
22184802-0066 950 31
4000K - 3385lm - CRI>80
22184802-3966 3000K - 3218lm - CRI>80
PanelTech A - EM EC - UGR<19 - DIP SWITCH
CLD EC
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código I out W tot K - ølm - CRI
LED blanco 2.40
22184802-0050 950 31
22184802-3950
Placa interna: de PMMA.
Difusor: de tecnopolímero prismático con alto cociente de transmisión. Mantenimiento del flujo
4000K - 3385lm - CRI>80
3000K - 3218lm - CRI>80
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO
REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación
La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.

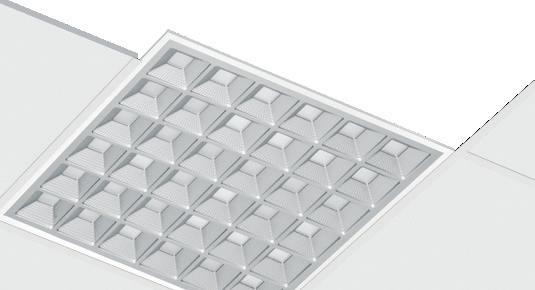

PanelTech R2 - UGR<19 - DIP SWITCH
Versiones EM: utilizar el kit de alimentación de EM. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
PanelTech R2 - EM AD 1h - UGR<19 - DIP SWITCH
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).

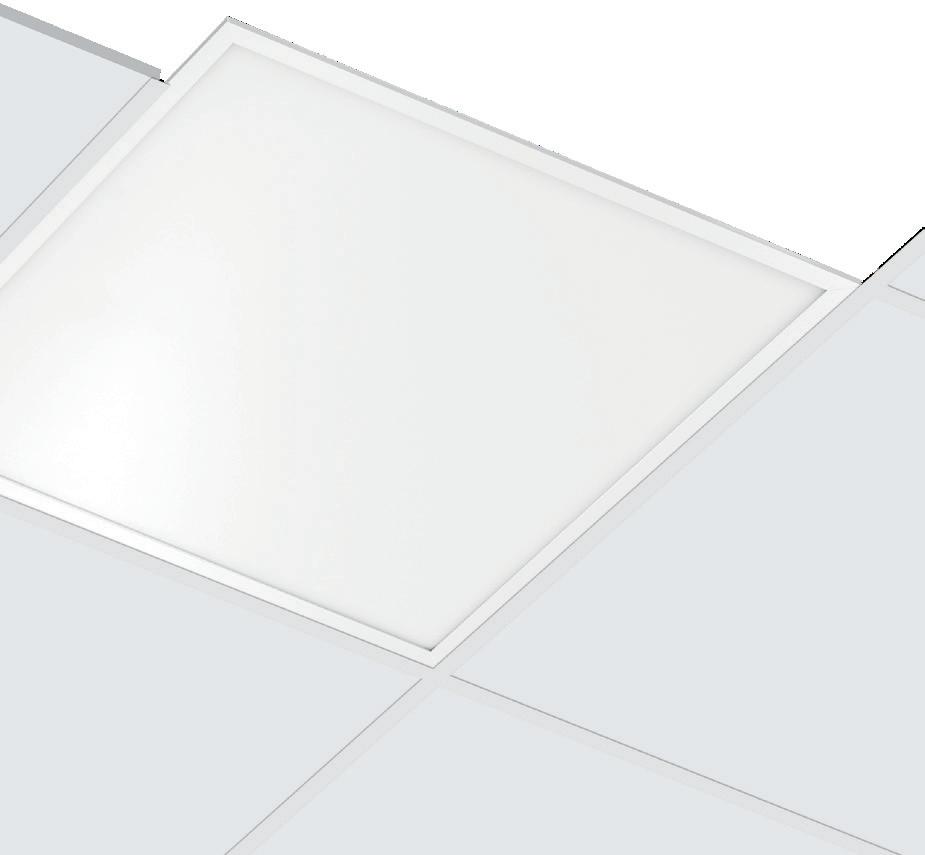

PanelTech HE A2 - UGR<19
Versiones EM: utilizar el kit de alimentación de EM. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
Kit de alimentación EM 1h 22096035-00 3h 22096037-00
Kit para la alimentación en versión EM con conectores. 0.43 Kg.
PanelTech HE A2 - EM ED 1h - UGR<19
CLD ED LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código W tot K - ølm - CRI
PanelTech HE A2 - EM AD 1h - UGR<19 CLD - Autodiagnóstico LÚMENES DE SALIDA (tq= 25 °C)
PanelTech HE A2 - EM EC - UGR<19
CLD
EM ED 1h: completo con sistema de emergencia con protocolo DALI estándar (sólo inversor). El producto equipado con -95 permanecerá ON-OFF y no será regulable por DALI. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
v.a. IP20 IK05
IP40 IK05
PanelTech HE R2 - UGR<19
Versiones EM: utilizar el kit de alimentación de EM. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
PanelTech HE R2 - EM ED 1h - UGR<19
EM ED 1h: completo con sistema de emergencia con protocolo DALI estándar (sólo inversor). El producto equipado con -95 permanecerá ON-OFF y no será regulable por DALI. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
PanelTech
PanelTech HE R2 - EM EC - UGR<19
Versiones EM: utilizar el kit acc. 600. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
acc. 600 kit de alimentación EM 1h 986604-00 3h 986604-31 Kit para la alimentación en versión EM con conectores.
Toledo - EM ED 1h - UGR<19

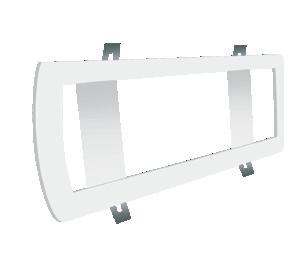

acc. 907 mueles 998038-00
Con muelles para instalarlo empotrado sin apoyo para cartonjeso. Sobre que contiene 4 unidades.
Toledo - EM AD 1h - UGR<19
EM ED 1h: completo con sistema de emergencia con protocolo DALI estándar (sólo inversor). El producto equipado con -95 permanecerá ON-OFF y no será regulable por DALI. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
Toledo -
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
Versiones EM: utilizar el kit acc. 600. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
REGULACIÓN CON DIP SWITCH
LÚMENES DE SALIDA (tq= 25 °C)
K - ølm - CRI
REGULACIÓN CON DIP SWITCH
LÚMENES DE SALIDA (tq= 25 °C)
K - ølm - CRI
REGULACIÓN CON DIP SWITCH
LÚMENES DE SALIDA (tq= 25 °C)
K - ølm - CRI
REGULACIÓN CON DIP SWITCH
LÚMENES DE SALIDA (tq= 25 °C)
K - ølm - CRI
0.43 Kg.

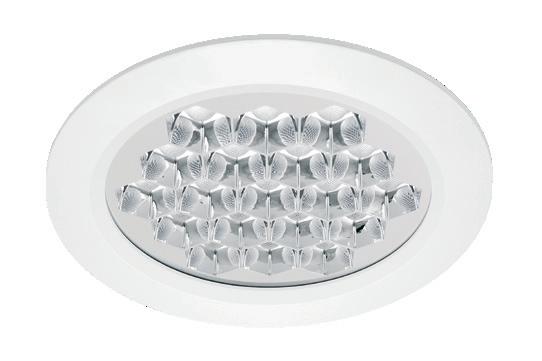

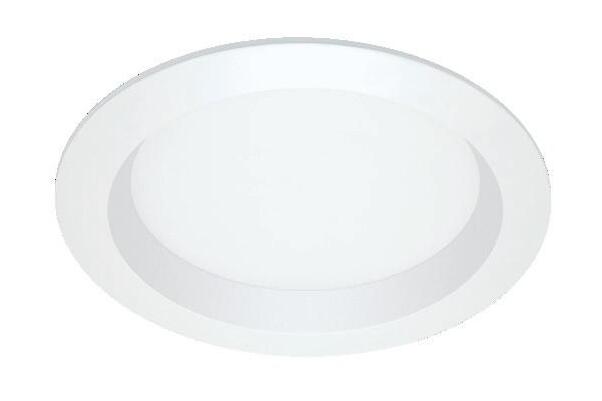

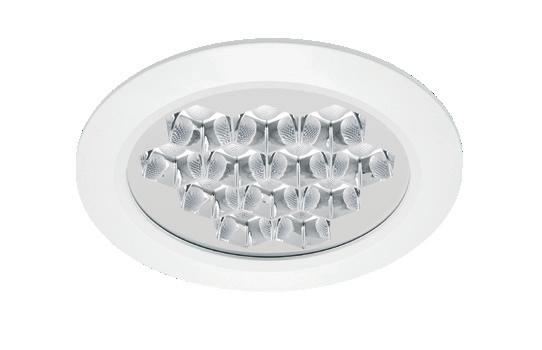

884 Compact - EM AD 1h - CRI 95 - Ø245 - DIP SWITCH
CLD - Autodiagnóstico
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código I out W tot K - ølm - CRI
LED blanco 1.20
LED blanco 1.20
156424-0066 500 18 4000K - 2385lm - CRI 95
156424-3966
156425-0066 700 25
- 2266lm - CRI 95
- 3342lm - CRI 95
156425-3966 3000K - 3175lm - CRI 95
Completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
884 Compact - EM EC - CRI 95 - Ø245 - DIP SWITCH
CLD EC
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso código I out W tot K - ølm - CRI
LED blanco 0.70
LED blanco 0.70
156424-0050
156424-3950
156425-0050
156425-3950
500 18
700 25
4000K - 2385lm - CRI 95
3000K - 2266lm - CRI 95
4000K - 3342lm - CRI 95
3000K - 3175lm - CRI 95
Con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
UGR<19 ¡AUTÉNTICO!
Mantenimiento del flujo (lm) con kit EM: ver tabla página
911 Health Dark - UGR<19 - Ø172 - DIP SWITCH
Versiones EM: utilizar el kit acc. 600. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
acc. 600 kit de alimentación EM 1h 986604-00 3h 986604-31
Kit para la alimentación en versión EM con conectores. 0.43 Kg.
911 Health Dark - EM AD 1h - UGR<19 - Ø172 - DIP SWITCH
CLD - Autodiagnóstico
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso Ø código I out W tot K - ølm - CRI
LED blanco 1.00 172 156473-0066 500 19
- 2490lm - CRI 80 156473-3966
- 2316lm - CRI 80
911 Health Dark - EM EC - UGR<19 - Ø172 - DIP SWITCH
CLD EC
LÚMENES DE SALIDA (tq= 25 °C)
LED color peso Ø código I out W tot K - ølm - CRI
LED blanco 0.50 172
156473-0050
156473-3950
Cuerpo: de aluminio fundido a presión.
500 19
4000K - 2490lm - CRI 80
3000K - 2316lm - CRI 80
Lentes: en PMMA de alta eficiencia con un coeficiente de deslumbramiento muy bajo. Óptica dark light: de material plástico metalizado anti-reflejos.
ELIGE LA CORRIENTE ADECUADA PARA OPTIMIZAR EL FLUJO LUMINOSO NECESARIO
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
REGULACIÓN CON DIP SWITCH: la luminaria está equipada con un driver con DIP SWITCH integrado para el AJUSTE DE LA CORRIENTE de salida: de esta manera, podrá ELEGIR EL FLUJO LUMINOSO IDEAL para cada uno de sus proyectos de iluminación
La posibilidad de elegir la corriente de de los LEDs permite tener siempre a disposición la potencia adecuada a una condición de proyecto específica. La elección de una corriente más baja aumentará la eficiencia y mejorará, por tanto, el ahorro energético, y la corriente mayor dará más luz y la posibilidad de reducir el número de luminarias.
REGULACIÓN CON DIP SWITCH
911 Health Dark - UGR<19 - Ø220 - DIP SWITCH
Versiones EM: utilizar el kit acc. 600. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM AD 1h: completo con sistema de emergencia y módulo de autodiagnóstico. Wtot: en la fase de recarga de la batería, el consumo (Wtot) será superior a 3W. En la fase de mantenimiento (cuando la batería está cargada) la potencia (Wtot) será entre 0,5 y 1W superior.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
alimentación en versión EM con conectores. 0.43 Kg.
911 Health Dark - EM AD 1h - UGR<19 - Ø220 - DIP SWITCH
CLD - Autodiagnóstico LÚMENES DE SALIDA (tq= 25 °C)
LED color peso Ø código I out W tot K - ølm - CRI
LED blanco 1.20 220 156477-0066
911 Health Dark - EM E C - UGR<19 - Ø220 - DIP SWITCH
CLD EC LÚMENES DE SALIDA (tq= 25 °C)
LED color peso Ø código I out W tot K - ølm - CRI
LED blanco 0.70 220
156477-0050 800 30
- 3740lm - CRI 80

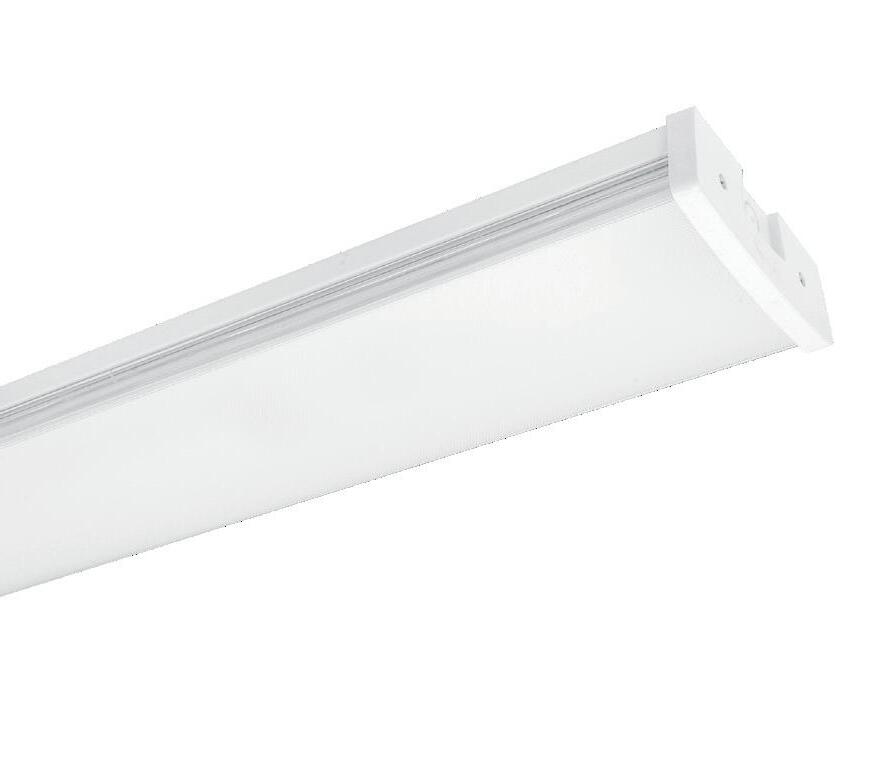

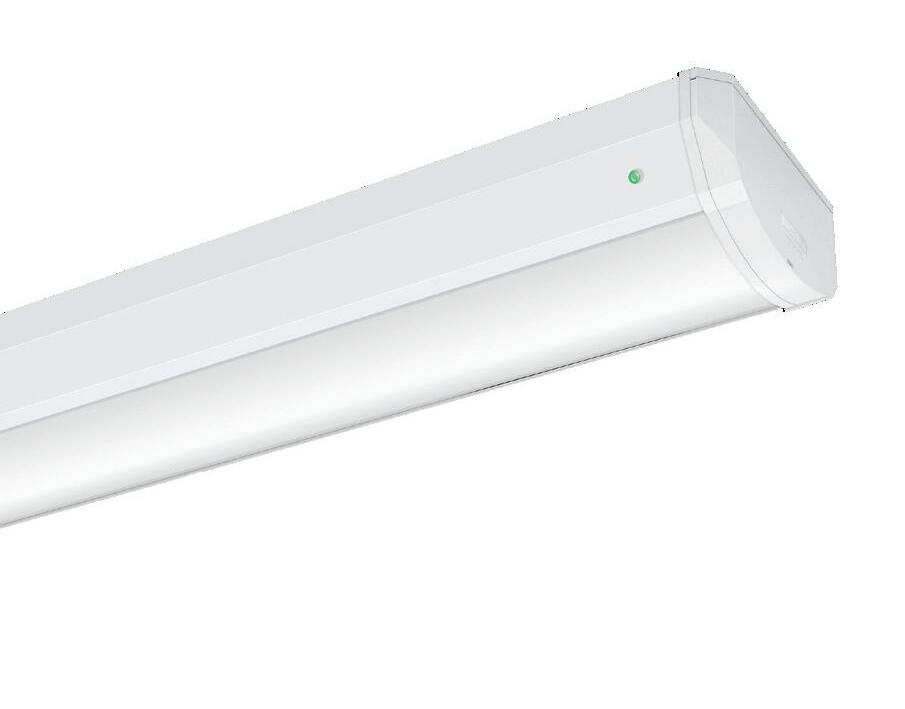

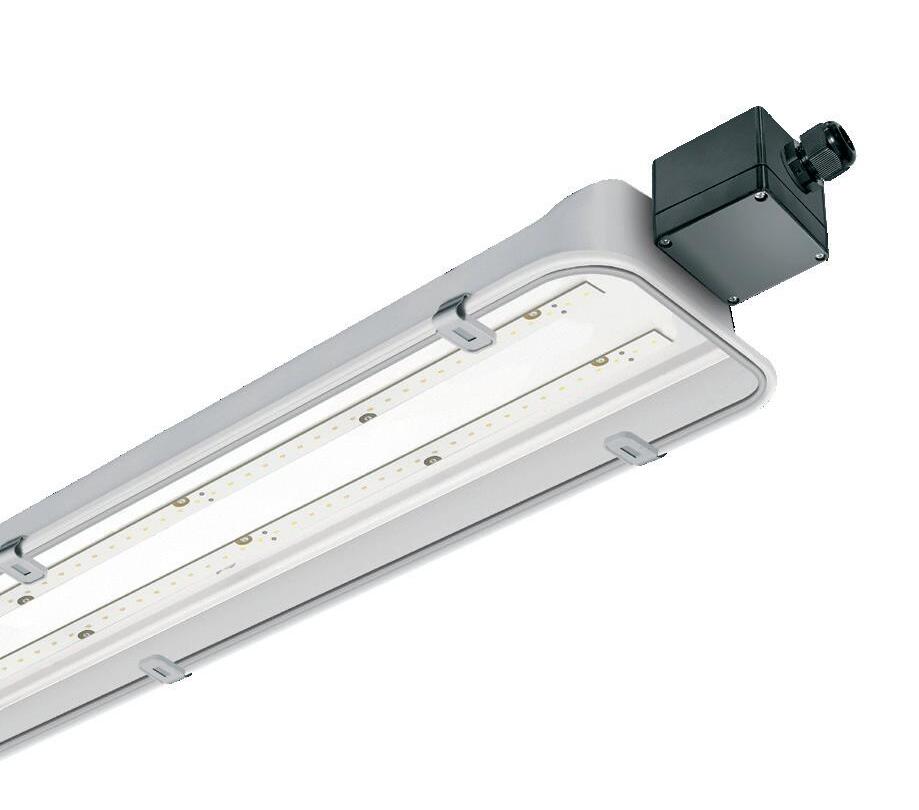

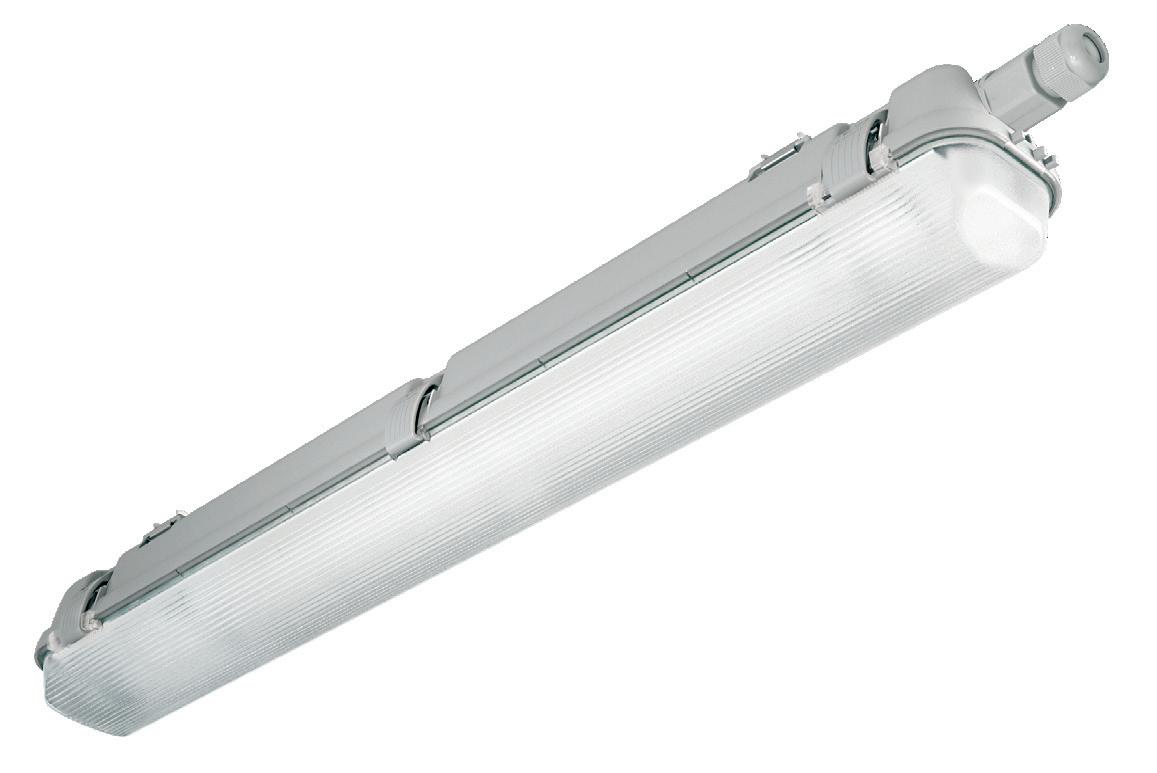

602 Disanlens - EM 1h - S.A.
CLD E LÚMENES DE SALIDA (tq= 25 °C)
602 Disanlens - EM AD 1h
CLD - Autodiagnóstico
602 Disanlens - EM EC
CLD EC
LÚMENES DE SALIDA (tq= 25 °C)
LED color L peso código W tot K
INSTALACIÓN Y ACCESORIOS
Cuerpo: de aluminio extrudido con cabezales de cierre.
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
acc. 588 soporte 993971-00
Fijación para pared. Juego de 2 piezas.
Difusor: de policarbonato irrompible y autoextiguible V2, estabilizado a los rayos UV. Externamente liso y antipolvo, interno multirrayas para aumentar la difusión de la luz.
Barnizado: barnizado de polvo blanco liso.
Equipamiento: juntas de goma de silicona, tornillos externa de acero inoxidable.
603 Disanlens - EM 1h S.A - UGR<19 CLD
603 Disanlens - EM ED 1h - UGR<19
603 Disanlens - EM AD 1h - UGR<19
603 Disanlens - EM EC - UGR<19
604 Disanlens - EM 1h - S.A.
E
604 Disanlens - EM AD 1h
CLD - Autodiagnóstico LÚMENES DE SALIDA (tq= 25 °C) % operación en
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
604 Disanlens -
Cuerpo: en chapa pre-barnizada y pre-galvanizada; cabezales en ABS blanco con sistema de cierre antivandálico.
Difusor: en policarbonato con acabado microprismático externamente para el control de la distribución luminosa.
Dotación: con pasacables de entrada y espaciadores para la fijación al plafón/pared.

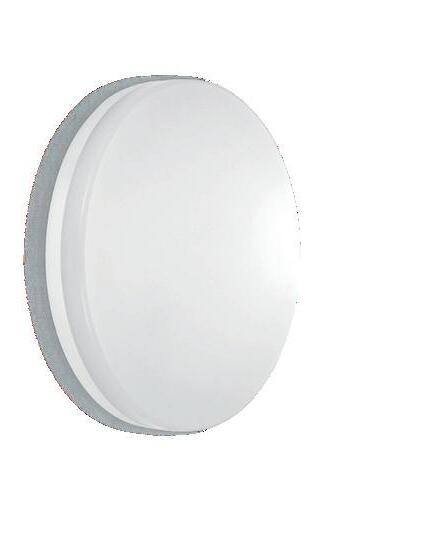

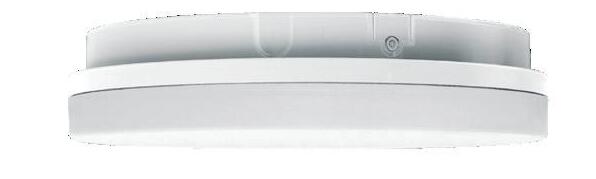

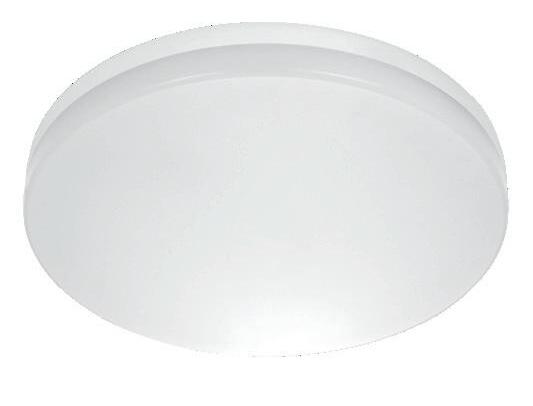

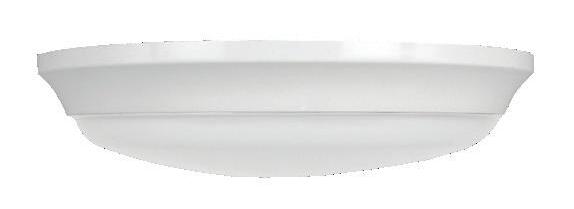

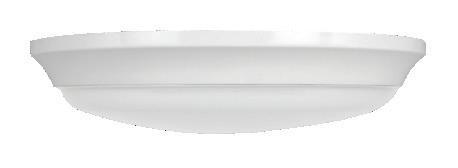

745 Oblò J 2.0 - EM 1h
745 Oblò J 2.0 -
745 Oblò J 2.0 - EM 3h + SENSOR
EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).
Área de detección
Distancia de detección Ø 4-6 m (regulable) Tiempo de espera 1 min Luz ambiente Disable Consumo energético ~ 0,9 W
EM EC: con cableado de emergencia con alimentación centralizada: luminaria permanente, con fuente de alimentación que funciona en CA/CC, alimentada por un sistema de emergencia centralizado, (NO incorporado en la luminaria).

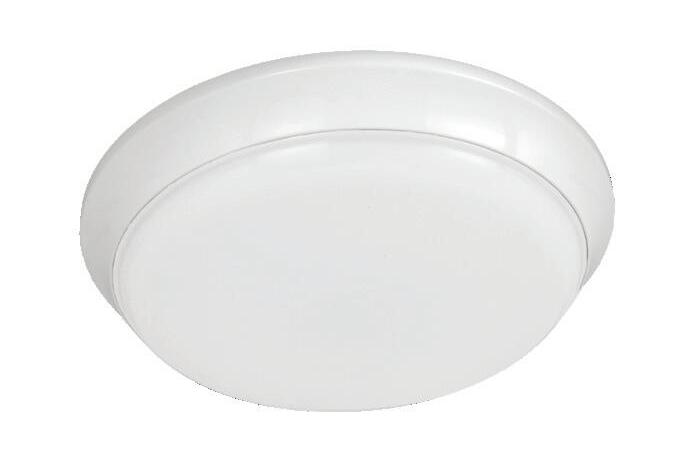

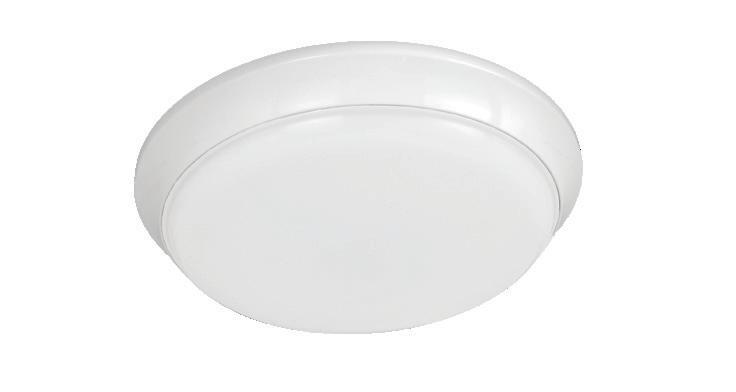

Tortuga - EM 3h S.A.
Tortuga - EM EC
Luminaria LED con plafón redondo y difusor en policarbonato ópalo, puede instalarse fácilmente en el techo/pared, ideal para áreas de entrada, pasillos, escaleras, salas de espera, hoteles, restaurantes y sector residencial. Disponible en dos tamaños (ø305/400 mm) y en versión estándar 3000K/4000K, de emergencia 3h o con sensor de luz-presencia (ON-OFF). Tortuga representa una alternativa eficiente y moderna a los productos con lámparas tradicionales.
Cuerpo: de policarbonato irrompible y autoextinguible.
Diffusor: de policarbonato antideslumbramiento, irrompible y autoextinguible.
E-mail: commercial@disano.es
Web:
NW = 4000K (blanco neutro)
CW = 5700K (blanco frío)
La característica principal de este luminaria es la nueva tecnología de “cambio de tono”; a través de los dos selectores integrados es posible:
• seleccionar 2 temperaturas de color diferentes, adaptándose así a la mayoría de las instalaciones
• seleccionar potencia y flujo
• con interruptor para el ajuste del flujo y la temperatura del color (CCT) configuración estándar de 5700K y valores máximos de potencia/flujo.
• posibilidad de configuración en modo S.E. (No permanente) ia o S.A. (Permanente), mediante cableado eléctrico directo en el bloque de terminales suministrado.
621

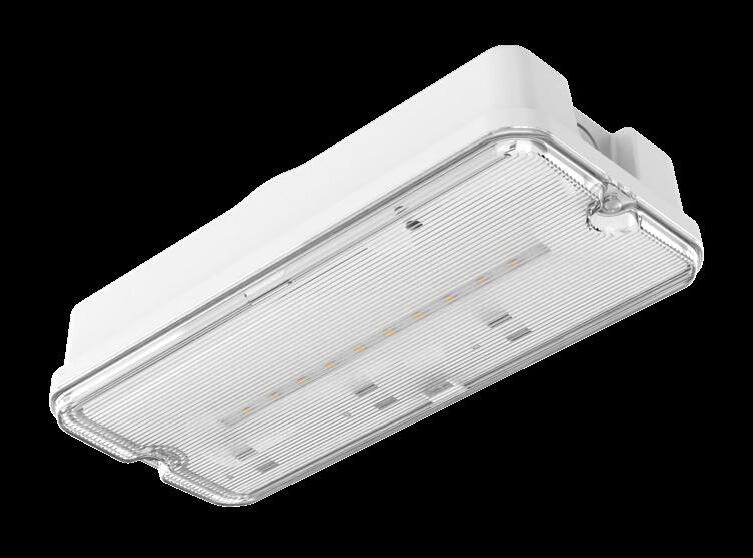

Safety 3.0 CCT - EM 1h S.E. No permanente - S.A. Permanente
CLD CEM-L CCT SWITCH LÚMENES DE SALIDA S.E. (tq= 25 °C) LÚMENES
blanco 0.30
623 Safety 3.0 AUTOTEST CCT - EM 3h S.E.
EM S.E. (No permanente): en caso de apagón, la luminaria conectada al circuito de emergencia se enciende, evitando así las molestias debidas a una repentina falta de iluminación. La autonomía es de 60/180 min. Cuando vuelve la tensión, la batería se recarga automáticamente.
EM S.A. (Permanente): en caso de apagón, la luminaria conectada al circuito de emergencia permanece encendida, evitando así las molestias debidas a una repentina falta de iluminación. La autonomía es de 60/180 min. Cuando vuelve la tensión, la batería se recarga automáticamente.
acc. 472 etiquetas para Safety 2.0
salida dx 995137-00
salida sx 995138-00
salida baja 995139-00
Exit 995144-00
Pictogramas autoadhesivos disponbles y visibles hasta a 35 m. UNI EN1838
Safety con AUTOTEST: proporciona información en tiempo real sobre el estado del dispositivo, realizando automáticamente todas las pruebas indicadas en la norma UNI-EN-50172. Una forma sencilla de reducir costes y facilitar la inspección y el mantenimiento de las instalaciones. Cualquiera puede supervisar el sistema de alumbrado de emergencia.
acc. 315 doble caja blanco 995212-00
De policarbonato. Para instalar empotrado Safety 2.0.

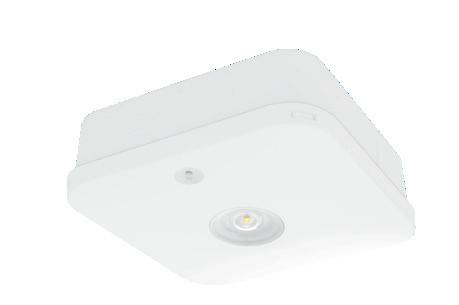

Safety 3.0 proporciona información en tiempo real sobre el estado del dispositivo, realizando todas las pruebas indicadas en la norma UNI-EN-50172. Una forma sencilla de reducir costes y facilitar la inspección y el mantenimiento de las instalaciones. Cualquiera puede supervisar el sistema de alumbrado de emergencia.
ACCIÓN
Después de la primera instalación (la fuente de alimentación permanece encendida durante 24 horas).
DESCRIPTION
Safety 3.0 con AUTOTEST
Al inicio de la prueba, un indicador LED rojo parpaderá lentamente durante 15 segundos, tras lo cual la luminaria pasará al modo de emergencia durante 3 horas y, a continuación, volverá al funcionamiento normal.
Prueba de funcionamiento - 5 min (cada 30 dias). El indicador LED verde parpadea lentamente (1 sec encendido / 1 sec apagado).
Prueba de duración completa - 3 h (cada 180 dias).
Al inicio de la prueba, un indicador LED rojo parpaderá lentamente durante 15 segundos, tras lo cual la luminaria pasará al modo de emergencia durante 3 horas y, a continuación, volverá al funcionamiento normal. Si la carga se ha completado, el indicador LED verde parpaderá lentamente (1 sec encendido / 1 sec apagado).
Modo de EM: cuando la tensión baja a 152/165V, la luminaria pasa automaticámente al modo de emergencia. Indicador LED apagado.
Safety 2.0 DALI
De serie: versión con subcódigo -95 con un sistema de emergencia con protocolo DALI estándar (sólo inversor), compatible con todos los sistemas de control centralizado de última generación.
ADVERTENCIA: el producto equipado con -95 permanecerá ON-OFF y no será regulable DALI (en ese caso, hacer el pedido con subcódigo -9541).
EM S.E. (No permanente): en caso de apagón, la luminaria conectada al circuito de emergencia se enciende, evitando así las molestias debidas a una repentina falta de iluminación. La autonomía es de 60/180 min. Cuando vuelve la tensión, la batería se recarga automáticamente.
EM S.A. (Permanente): en caso de apagón, la luminaria conectada al circuito de emergencia permanece encendida, evitando así las molestias debidas a una repentina falta de iluminación. La autonomía es de 60/180 min. Cuando vuelve la tensión, la batería se recarga automáticamente.
624 Safety 2.0 - DALI - EM 1h S.E. No permanente
622 Safety 2.0 - DALI -
EM 1h S.A. Permanente
acc. 472 etiquetas Safety 2.0
salida dx 995137-00
salida sx 995138-00
salida baja 995139-00 Exit 995144-00
Pictogramas autoadhesivos de EM
visibles hasta a 22 m. UNI EN1838
acc. 315 doble caja Safety 2.0 blanco 995212-00 De policarbonato. Para instalar empotrado Safety 2.0.
ILUMINACION DISANO S.A.
Polígono Industrial L’Avenar
C/ de la Llum, n°2
43883 Roda de Barà (Tarragona)
Tel. 97.75.58.890
E-mail: commercial@disano.es
Web: www.disano.es
Emergencia Permanente: en caso de corte de luz la lámpara conectada al circuito de emergencia permanece siempre encendida, evitando así inconvenientes debidos a la imprevista falta de iluminación. La autonomía es de 180 min Cuando vuelve la tensión, la batería se recarga automáticamente.

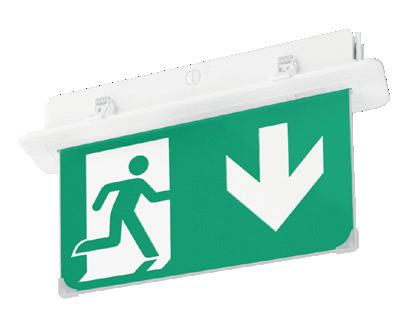

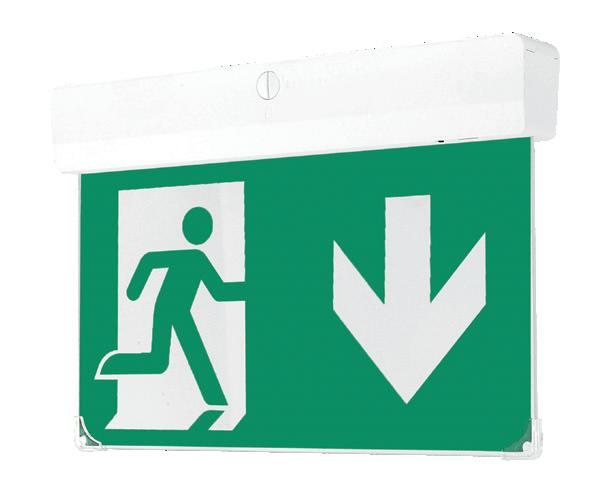

630 Safety Flag - EM 3h S.A. Permanente
CLD CEM-L LÚMENES DE SALIDA S.A. (tq= 25 °C)
LED color peso código autonomía W tot K - ølm - CRI
LED blanco 0.50 112521-00 3h 3 6500K - 320lm - CRI 80
Potencia en EM: 1W max. Bajo pedido versión DALI2.

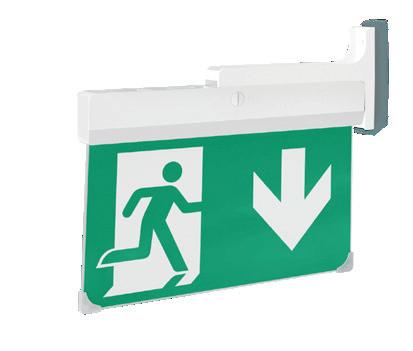

acc. 485 soporte bandera 995440-00
Se utiliza para la instalación en bandera de Safety Flag.
acc. 486 marco empotrable
995441-00
Se utiliza para la instalación empotrada de Safety Flag.
acc. 470 etiquetas para art. 630 salida dch. 995150-00 salida izq. 995151-00 salida baja 995152-00
Pictogramas disponibles y visibles hasta a 40 m. UNI EN1838. Sobre que contiene 2ud

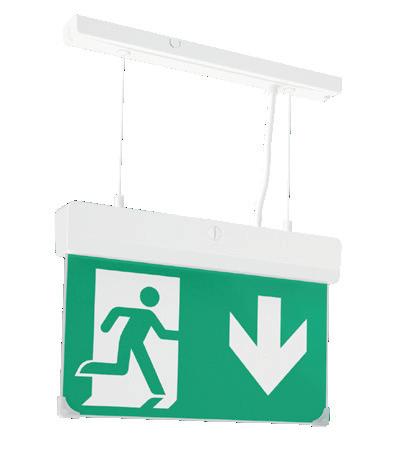

acc. 487 soporte en suspensión 995442-00
Se utiliza para la instalación en suspensión de Safety Flag.
Bajo pedido: luminarias con subcódigo -95 están disponibles con un sistema de emergencia con protocolo DALI estándar (sólo inversor), compatible con todos los sistemas de control centralizado de última generación.
ADVERTENCIA: el producto equipado con -95 permanecerá ON-OFF y no será regulable DALI (en ese caso, hacer el pedido con subcódigo -9541).
EM S.A. (Permanente): en caso de apagón, la luminaria conectada al circuito de emergencia permanece encendida, evitando así las molestias debidas a una repentina falta de iluminación. La autonomía es de 60/180 min. Cuando vuelve la tensión, la batería se recarga automáticamente.
Safety Flag está diseñada para su instalación en bandera, empotrada y en suspensión mediante los accesorios correspondientes. La instalación es fácil, rápida y segura, mientras que las diferentes configuraciones proporcionan la máxima versatilidad, adaptándose a todas las necesidades de aplicación.
Etiqueta de EM diseñada para desprenderse del cuerpo de la luminaria de forma rápida y sencilla.
La serie Safety proporciona información en tiempo real sobre el estado del dispositivo, realizando todas las pruebas indicadas en la norma UNI-EN-50172. Una forma sencilla de reducir costes y facilitar la inspección y el mantenimiento de las instalaciones. Cualquiera puede supervisar el sistema de alumbrado de emergencia.
Prueba funcional manual Pulse el botón de prueba
Prueba mensual Pulse el botón de prueba 2 veces en 2seg
Prueba anual Pulse el botón de prueba 3 veces en 2seg después de una recarga continua de 24h
Reinicio Pulse el botón de prueba durante más de 3seg (Safety Round/Square) - 10seg (Safety Flag)
Eliminación de errores
Pulse el botón de prueba durante más de 5seg
Duración simulada de la emergencia 3seg
Duración simulada de la emergencia 60seg
Duración simulada de la emergencia 3h
Reinicio del programa de autocomprobación
Solución de problemas
El indicador parpadea rápidamente (encendido durante 0,5 segundos y apagado durante 0,5 segundos)
El indicador parpadea rápidamente (encendido durante 0,5 segundos y apagado durante 0,5 segundos)
El indicador parpadea rápidamente (encendido durante 0,5seg y apagado durante 0,5seg)
El indicador parpadea 3 veces (encendido durante 0,5seg y apagado durante 0,5seg)
El indicador parpadea 3 veces (encendido durante 0,5seg y apagado durante 0,5seg)
