Gartenholz Katalog CHF / BRAUN & WÜRFELE / tomwood

Thermokiefer

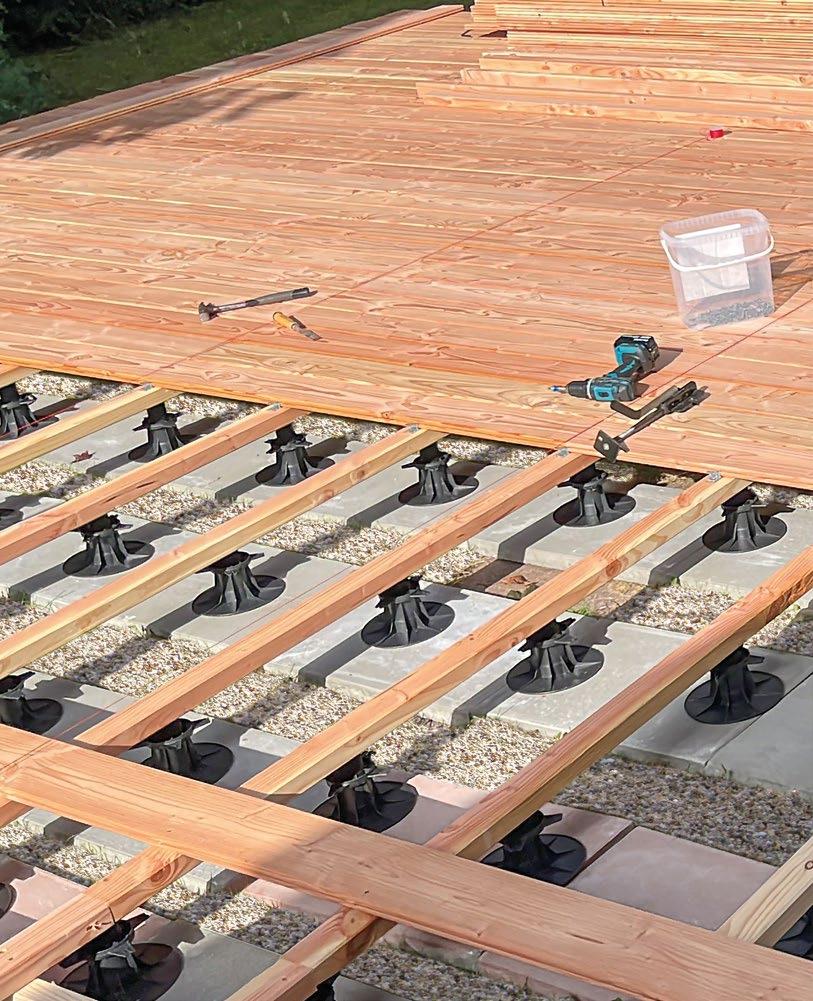

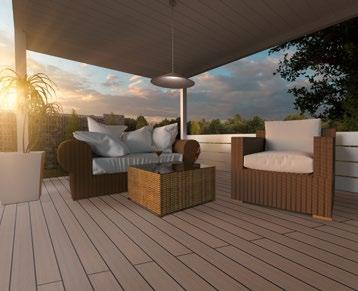

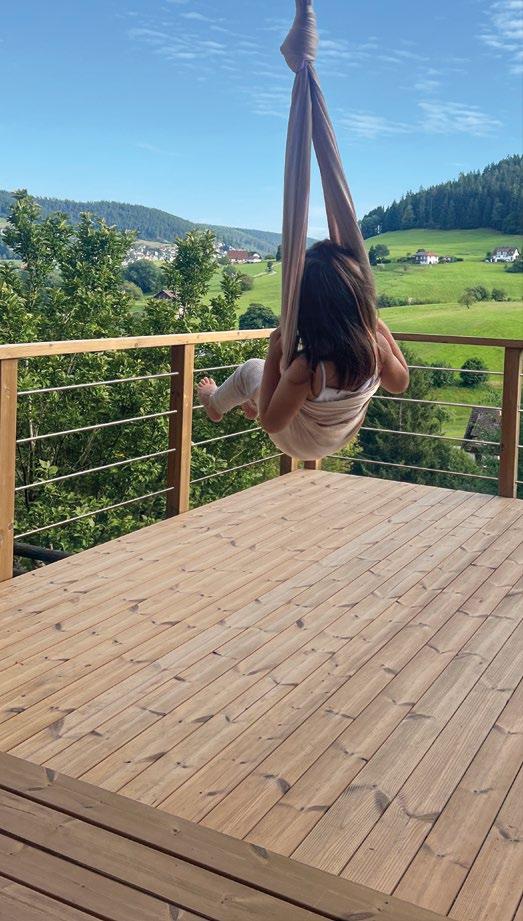

Empfohlene VK-Preise. Preisänderungen vorbehalten. Foto: Terrasse

Holz in Garten und Landschaft

Sehr geehrte Damen und Herren, das neue Gartenjahr beginnt mit lebendigen Ideen für Ihr Zuhause im Grünen.

Im Katalog 2026 finden Sie unsere neuesten Zaun-Kreationen, die Ihrem Außenbereich natürliche Eleganz und individuellen Charakter verleihen. Für ein harmonisches, entspanntes Wohngefühl unter freiem Himmel, das Privatsphäre und Geborgenheit schafft – innen wie außen ein perfektes Bild.

In unserem aktuellen Katalog mit Terrassen, Gartenzäunen, Sicht- und Windschutz, Schallschutz bis hin zur Holzfassade für Gebäude finden Sie wieder interessante Produkte und Anregungen.

Neuheiten 2026:

• Abtrennung Stabellito, Seite 19

• Abtrennung Duolin und Unolin, Seite 40

• Abtrennung Listral, Seite 41

• Abtrennung Fasett & Duett , Seite 51

• Blumenkasten Tripla, Seite 165

Besuchen Sie uns auf unserer Homepage oder auf Social Media mit aktuellen Beiträgen aus der abwechslungsreichen Welt der Gestaltung mit Holz für Garten und Landschaft.

Ein vielfältiges Gartenjahr wünscht Ihnen

Ihr Team von Braun & Würfele aus Baiersbronn im Schwarzwald

Auch in diesem Jahr freuen wir uns auf die Motive der neuen Garten-Projekte, die Sie uns im Rahmen unseres Fotowettbewerbs 2026 zusenden können.

Die besten Bilder des Fotowettbewerbs 2025 finden Sie auf S. 178 sowie unter „News“ auf unserer Homepage.

Foto Titel ©privat © Gültig ab 01.01.2026 | Frühere Preislisten verlieren ihre Gültigkeit. Tech nische Änderungen, Liefermöglichkeiten und Druck fehler vorbehalten. | Es gelten unsere Allgemeinen Lieferungs- und Zahlungsbedingungen im Internet: www.braun-wuerfele.de | Insbesondere sind offensichtliche Mängel vor Einbau zu reklamieren. Holz ist ein Naturprodukt. Verdrehen und Risse werden deshalb nicht als Reklamationsgrund anerkannt.

WOOD YOU LIKE Holz, wie es uns gefällt.

Wir lieben Holz und sind von dem kreativen, konstruktiven und ästhetischen Werkstoff zur Gestaltung von Außenbereichen begeistert.

Gärten, Spielplätze, Parks, Terrassen, Vorgärten, Fußgängerzonen, Wohn- und Geschäftsanlagen, Naherholungsbereiche, Industrieanlagen, Hotels und touristische Anlagen.

Hier finden Sie immer aktuelle Informationen über unsere Produkte, Projekte, Arbeitswelt und das Team von B&W.

Instagram /braun_wuerfele

Facebook /braunwuerfele

YouTube @braunwurfele1579

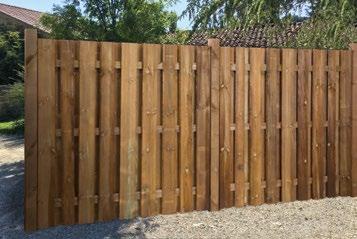

Sicht- und Windschutzzäune

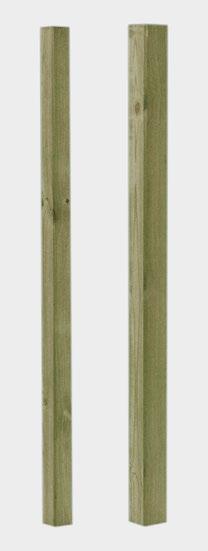

Zaunpfosten

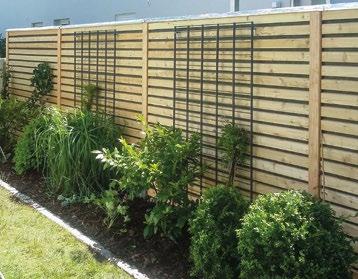

Rankzäune

Schallschutzzäune reflektierend absorbierend

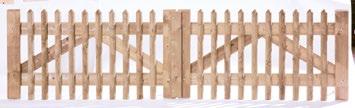

Niedrigzäune Zauntore

Balustraden Koppelzäune

Palisaden

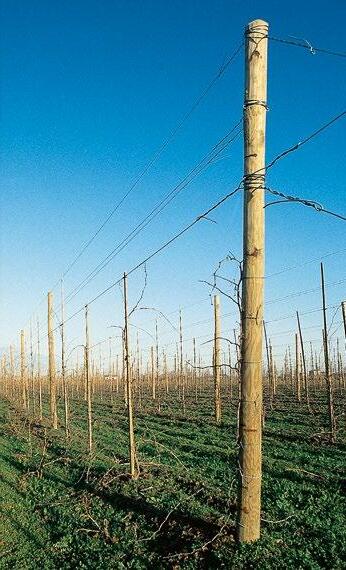

Pfähle

Beeteinfassungen

Konstruktionshölzer Terrassenbeläge Schwellen

Decking Systeme

Zubehör

Pflege

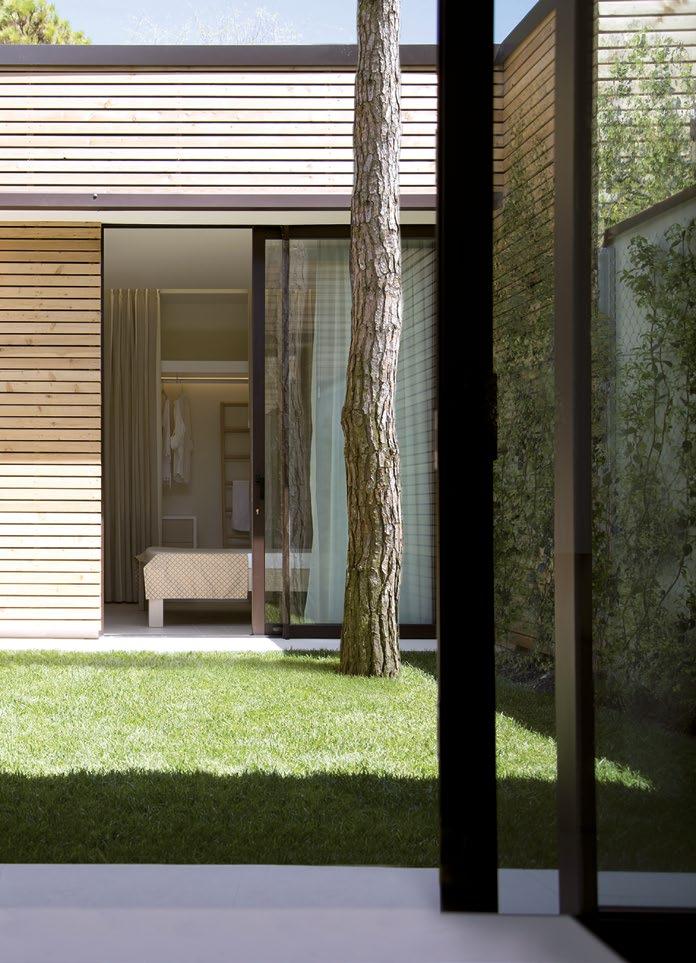

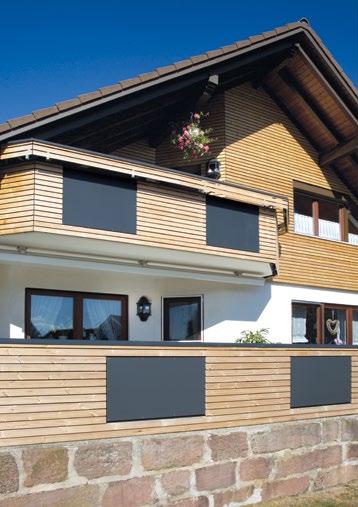

Fassaden

Profile

Brücken, Pergolen Hochbeete

Blumenkästen

Gartenmöbel

Spielgeräte

Abtrennung Tailor Douglasie Systembausatz Sunrise Abtrennung Stabello, Stabellito Douglasie Zaunsystem AostaNova® Kiefer, Bambus, Douglasie, Pflegeöl Trennwand Horizontal/2.0 Douglasie, Kiefer, Fichte grau

Junior reflektierend Kiefer, Douglasie

Holzschutz

B&W

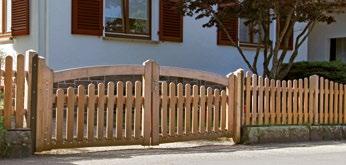

Vorgartenzäune Kiefer, Douglasie, Tore, Riegel Vorgartenzaun Torre Zaunfeld Tubo Inox, Tore Kiefer, Lärche, Bangkirai, IPE Friesenzaun, Tore, Kiefer, Douglasie Vorgartenzaun ThermoRaute

RAL-Gütezeichen

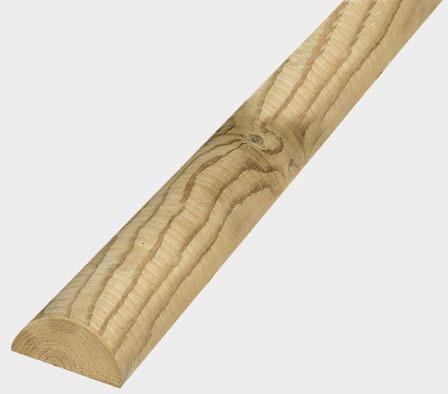

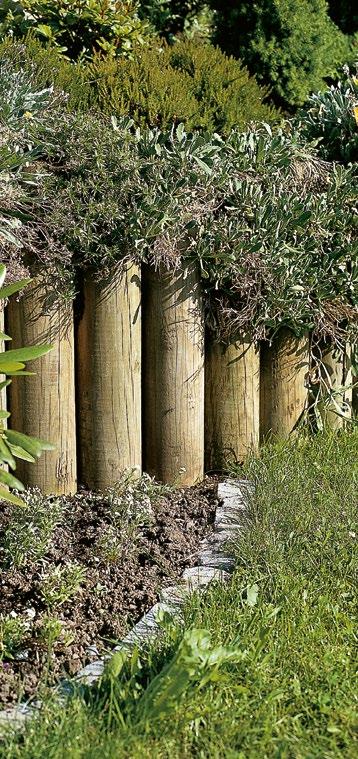

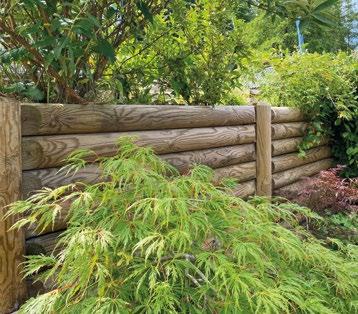

Einbautipps Rund- und Halbholzpalisaden Kiefer

Rund- und Halbholzpalisaden Douglasie/Lärche

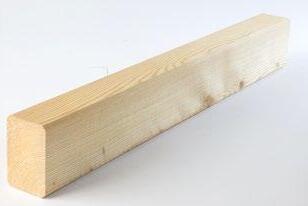

Konstruktionsholz Kiefer Unterkonstruktion Kiefer Brettschichtholz Kiefer, Lärche Schwellen Kiefer, Eiche Terrassenbelag Kiefer Profilholz Kiefer

Terrasse auf einen Blick Holzschutz, Oberflächenbehandlung Holzschutz, Öle, Wachs, WPC Reiniger NivoDeck Nivellierhilfe PlanoForm Stelzlager

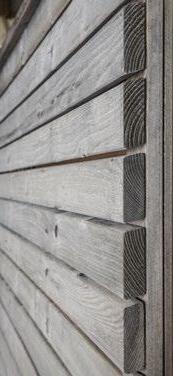

Fassadenprofil Raute, Thermokiefer Fassadenprofil Triple, Thermokiefer

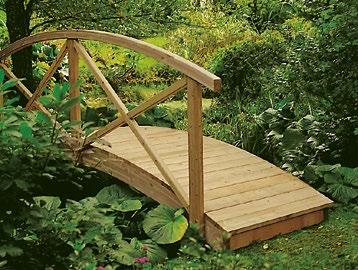

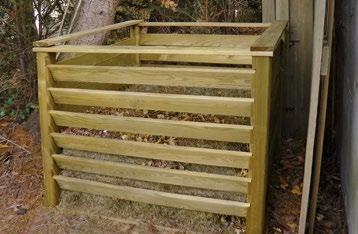

Teichbrücke Kompostsilo Pergola Exklusiv, Einzelteile

Spielgeräte öffentlich/privat für Kinder von 3-14 Jahren

Konstruktiver Holzschutz Holzschutz, Imprägnierung

Abtrennung „Raute“ Douglasie, Fichte grau

Abtrennung ThermoRaute

Abtrennung Duolin, Unolin Douglasie Sichtschutz Turnus, Thermokiefer Abtrennung Listral, Thermokiefer Profilholzwand „Selbstbausatz“ Kiefer

Limes reflektierend Kiefer, Douglasie/Lärche

Limes absorbierend Kiefer, Douglasie/Lärche

Vorgartenzaun Stabellito, Douglasie

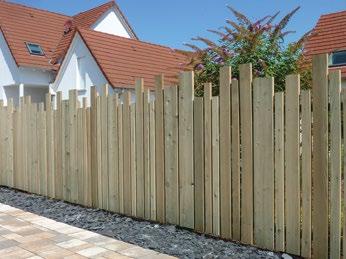

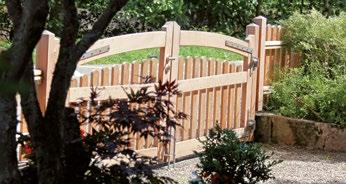

Zauntore Kiefer, Douglasie Senkrechtzäune, Kiefer, Lärche

Blockrahmentore Zaunpfosten T-Eisen, Zaunpfähle, Zaunriegel

Schwedenfeuer

Douglasie/Lärche

Robinie-Rundholz Palisadenstützwand

Rundholzpflaster

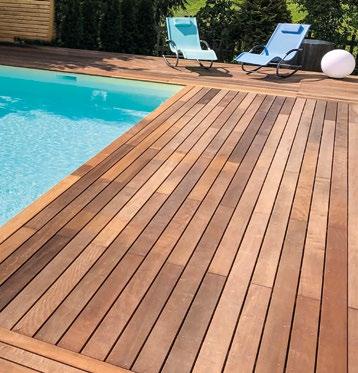

Terrassenbelag/Konstruktionsholz Lärche, Douglasie, Terrassenbelag kanad. Lärche BWS Terrassenholz, vorgenutet: Nordische Kiefer, Douglasie

Zubehör

Wurzelvlies, Loftis, Isopad Isostep, Abstandshalter Terrafix VisaQuick Edelstahlschrauben Bohrsenker Systemprofil DUPLEX

Fassadenprofil Raute Nordische Fichte grau Douglasie

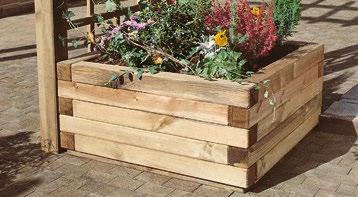

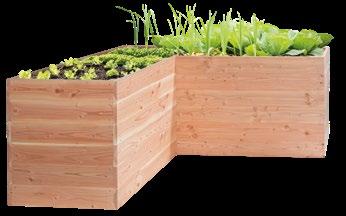

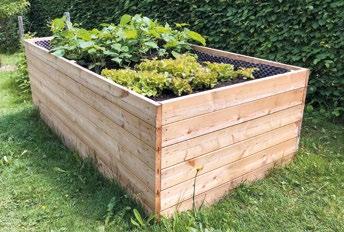

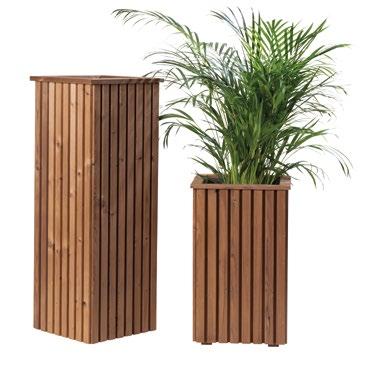

Blumenkästen Hochbeet Eckhochbeet Pflanztisch Pflanzregal

Einzelschaukeln

Doppelschaukeln

Schaukeln mit Rutschen

Wellenrutsche Ersatzteile

Abtrennung Greyzy

Zaunsystem Lamello

Kiefer, Douglasie, IPE

Kompaktzaun Struktur

Kiefer, Douglasie, Bangkirai

Dichtzaun Vertikus, Torre Dichtzaun Rustiko

Horizontal Kiefer, Lärche, Douglasie

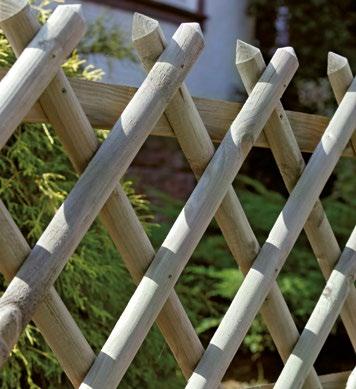

Scherenzäune, Rangerzäune

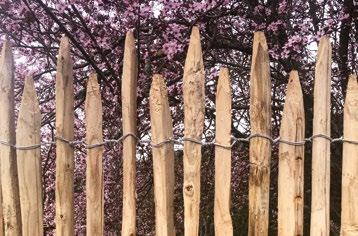

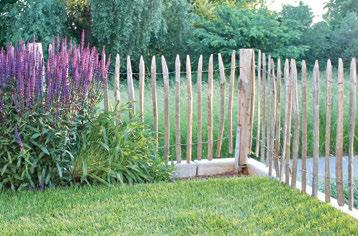

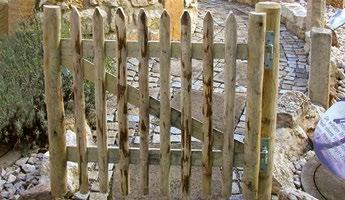

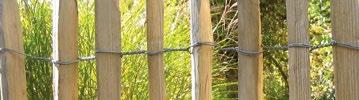

Staketenzaun Kastanie Tore, Pfähle

Zaunlatten Kastanie

Sichtschutzzaun Kastanie

Halbholz, Rundholz Kastanie

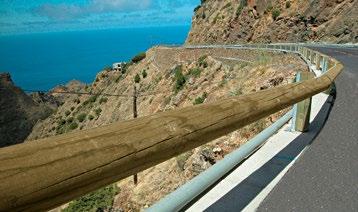

Schutzplanken Kiefer

Minipfähle

Rundholz, Kantholz Gartenbaupfähle

Unterkonstruktion Universal Thermokiefer, Color

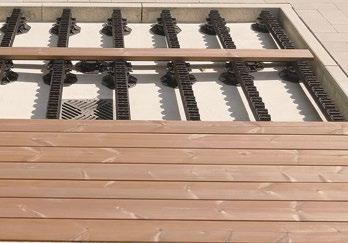

QLICK Terrassen-Verlegesystem Terrassenbeläge Itauba, Ipé Terrassenbelag Bambus

Montageclip BWS Befestigungssystem MultiMount TuttoDuo für genutete Hölzer

Fassadenprofil Universal Nordische Fichte grau Douglasie

Sitzgarnitur Tonbach Parkbank

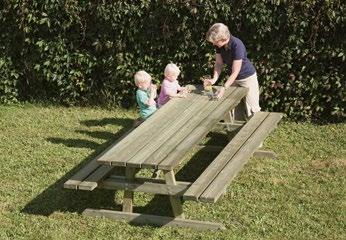

Picknick-Kombination

Sitzgarnituren Murgtal und Rustikal

Kiefer, Lärche/Douglasie

Abtrennung Facett & Duett Dougl.

Kompaktzaun simes Kiefer, Douglasie

Zaunsystem Florenz

Pfostenabdeckungen, Zaunpfosten

Zubehör, Bodenanker, L-Winkel Einbautipps

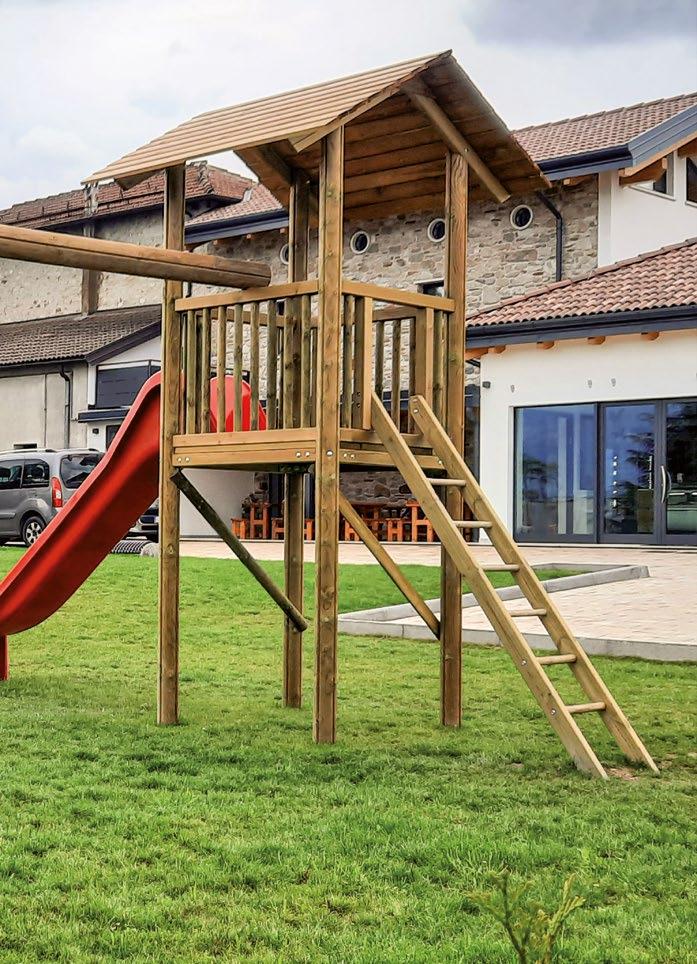

Spielturm mit Anbauelementen Wippe

Federspiele

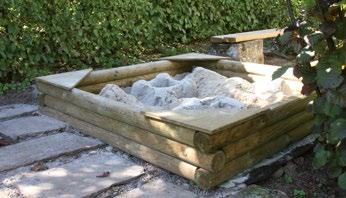

Sandkasten mit Abdeckung Sandkasten Play

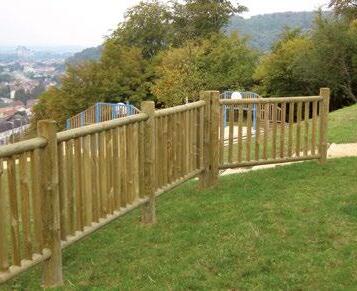

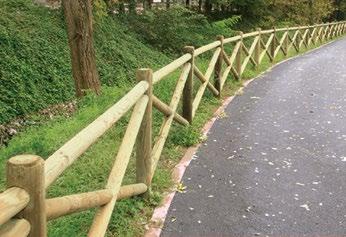

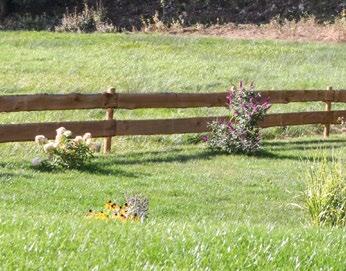

Koppelzäune

Zaunfelder Balustrade, Tore Weidetor Kiefer

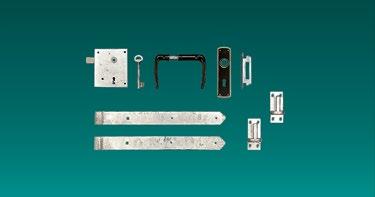

Torbeschläge Pfosten Kiefer, Lärche Stahlpfosten Anker, Einbautipps

12–57

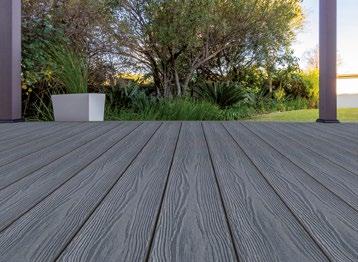

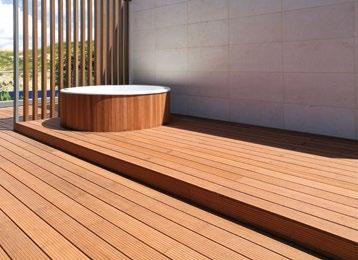

Terrassenbeläge

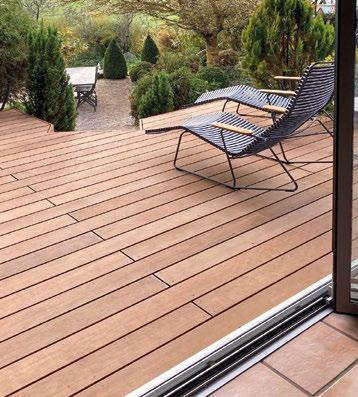

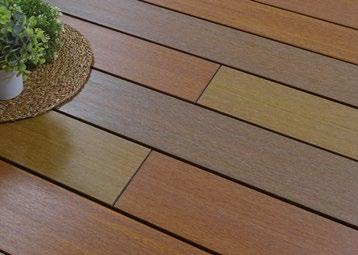

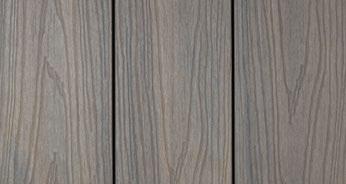

BPC + WPC Exotics Clip, Unterkonstruktion Holz-Treppe Einbautipps, Terrassenverlegung

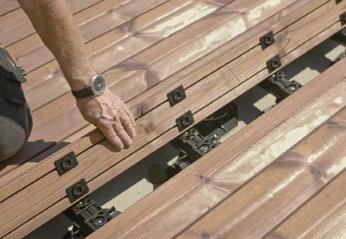

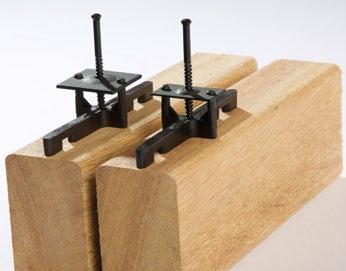

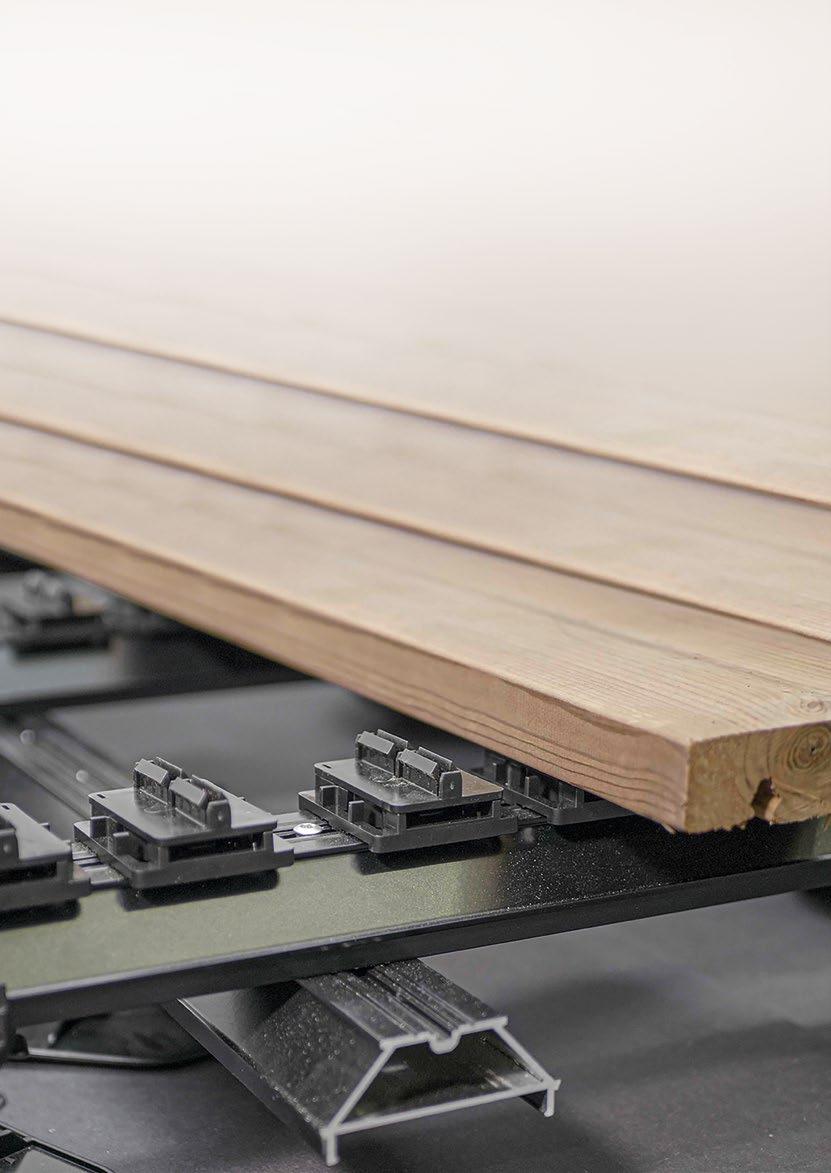

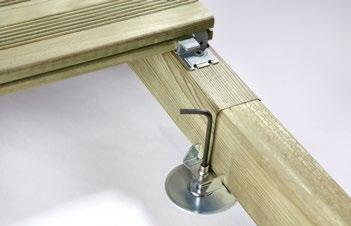

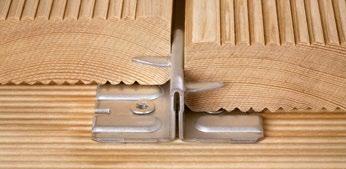

IGEL® Befestigungssystem

IGEL® V2 für Hartholz-Deckings

IGEL® Z für Weichholz-Deckings

Qualität für Garten und Landschaft

Seit Mai 2005 ist Braun & Würfele zertifiziert auf Basis der ISO NORM 9001. Das integrierte Qualitätsmanagement bei B&W wurde innerhalb eines Jahres im gesamten Unternehmen mit hohem Einsatz aller Mitarbeiter umgesetzt. Qualitätssicherung und -steigerung sind neben der kontinuierlichen Entwicklung von hochwertigen Produkten und Systemen für Garten und Landschaft sowie dem Ausbau der Zusammenarbeit mit dem Holzfachhandel die Themenschwerpunkte unserer Firma.

Das RAL-Gütezeichen wurde 2003 an Braun & Würfele verliehen. Es handelt sich dabei um das vom RAL anerkannte „Gütezeichen Imprägnierte Holzbauelemente“. Damit ist ein weiterer Meilenstein auf dem Weg zur kompromisslosen Qualität bei kesseldruckimprägnierten Produkten erreicht. Die Vorschriften der Gütegemeinschaft sind streng und deren Einhaltung wird durch Fremdprüfer ständig überwacht. Für alle RAL-Produkte übernehmen wir eine 10jährige Herstellergewährleistung gegen Fäulnis. RAL-zertifizierte Produkte sind im Katalog gekennzeichnet. Infos zum RAL-Gütezeichen: vgl. Kap. Palisaden, ab S. 98.

Holz- und Papierprodukte mit dem PEFC-Siegel. PEFC ® -zertifizierte Produkte sind im Katalog gekennzeichnet. www.pefc.de

Mit dem FSC ® -Warenzeichen werden Holzprodukte ausgezeichnet, die aus verantwortungsvoll und vorbildlich bewirtschafteten Wäldern stammen, unabhängig zertifiziert nach den strengen Richtlinien des Forest Stewardship Council ® FSC ® -zertifizierte Produkte sind im Katalog gekennzeichnet. www.fsc.org

IGEL®, BWS, AostaNova ® etc.

Qualität in Garten und Landschaft. Produkte aus dem Hause Braun & Würfele sind qualitätsgeprüft und entwickelt für den optimalen Einsatz im Außenbereich. Als kreatives Zaunsystem, geniales Terrassensystem, als Sicht-, Wind-, Schallschutz u.v.m.

Wir sind Mitglied im Deutschen Holzschutzverband www.holzschutz.com

Eigenschaften

Jeder Baum hat einen eigenen Charakter, abhängig von vielen Faktoren wie z.B. Standort, klimatischen Bedingungen etc. Der Baum, aus dem Ihr Produkt hergestellt wurde, war vielleicht älter als 100 Jahre und hat viele Stürme, Dürre- oder Frostperioden überstanden. Wenn Ihr Produkt Äste aufweist, vergessen Sie nicht: diese waren für den Baum lebensnotwendig! Wir legen äußersten Wert auf Qualität und sind sehr sorgfältig bei der Materialauswahl. Es gibt allerdings einige Eigenschaften von Holz, die nicht außer Kraft zu setzen sind und einschränkend in Kauf genommen werden müssen:

Beispielhaft: Gleiches Holz trocken (18%) und nass (hinten). + 6 mm + 2 mm

1. Quellen-Schwinden (Arbeiten des Holzes)

Holz passt sich der Umgebungsfeuchtigkeit an und kann daher bis zu 10% je nach Holzart quellen und schwinden. Das heißt, Holz nimmt je nach Umgebungsklima Feuchtigkeit auf oder gibt Feuchtigkeit ab. Das dadurch resultierende Quellen und Schwinden geschieht hauptsächlich in der Stärke und Breite. In der Länge ist das Quellen und Schwinden eher unbedeutend, sollte aber hauptsächlich bei Terrassenbelägen durch eine ausreichende Fuge auch an den Stirnenden berücksichtigt werden. Diese Eigenschaft nennt man hygroskopisch. In Innenräumen trägt sie zu einem angenehmen Raumklima bei. Anders als in Innenräumen, in denen die Luftfeuchtigkeit nur in sehr begrenztem Maße differiert, ist im Außenbereich jahreszeitlich bedingt die gesamte Differenz zwischen Quellen (Feuchteaufnahme) und Schwinden (Feuchteabgabe) zu erwarten. Bitte haben Sie an das Verhalten des Holzes in Bezug auf Dimensionsstabilität, Verwerfung, Rissbildung und Vergrauung nicht die Erwartungen, die in Innenräumen verbautes Holz erfüllt.

2. Trocknungsrisse und Verwerfungen

In industriellen Trockenkammern wird das Holz in einem langen Prozess sehr schonend getrocknet. Dies geschieht hauptsächlich, um Rissbildungen und Verzug zu vermeiden. Hierbei wird u. U. auch Feuchtigkeit zugeführt (Sprühnebel). Durch starke Ventilatoren und genügend Stapelhölzern zwischen den einzelnen Hölzern wird versucht, an jeder Stelle des Holzes die gleiche klimatische Bedingung zu haben. Je nach Holzart dauert so ein Trocknungsprozess zwischen 7 Tagen und mehreren Wochen. In verbautem Zustand kann dies im Sommer nach einem Gewitter sowie Starkregen und anschließenden Tagen mit über 40° schlagartig vonstatten gehen. Da diese Belastung oft nur einseitig mit Oberflächentemperaturen von über 60° entsteht, während hauptsächlich bei waagerechtem Verbau die Unterseite noch lange Feuchtigkeit speichert, sind Rissbildungen und Verwerfungen (Schüsselung) unvermeidbar.

3. Risse bei Vollholz mit Kern

Produkte aus Vollholz mit Kern wie z.B. Palisaden unterliegen starken Spannungen beim Trocknen. Da der Tangentialschwund i.d.R. doppelt so groß ist wie der Radialschwund und zusätzlich der Umfang (Tangente) einer Palisade ca. 3 x höher als der Durchmesser, führt dies beim Trocknen zwangsläufig zu Rissen. Dies sind keine Beeinträchtigung der Tragkraft und kein Reklamationsgrund. Die Risse sind vor der Imprägnierung erwünscht, damit sie mit Imprägnierflüssigkeit geschützt werden können und keine Eintrittspforte für Schädlinge und Pilze sind. Nur so ist ein dauerhafter Holzschutz gewährleistet.

4. Stirnrisse

Holz trocknet über die Längsenden deutlich schneller als über Schmal- und Breitseiten. Von daher sind Risse, die auch auf der Oberfläche sichtbar sind, unvermeidbar. Bei Harthölzern ist das besonders ausgeprägt. Frische Schnittstellen sollten bei Harthölzern versiegelt werden (Stirnkantenwachs Seite 146).

5. Ausblühungen

Die heute verwendeten chromfreien Holzschutzmittel lösen das Harz im Holz. Dies kann sich an der Oberfläche durch grüne Punkte oder kristallisierte weiße Ablagerungen zeigen. Ein Effekt, der durch die schnell einsetzende Verwitterung und Vergrauung nach einiger Zeit optisch nicht mehr wahrgenommen wird. Kristallisiertes Harz kann auch mit einer Bürste entfernt werden. Dies ist kein Reklamationsgrund.

6. Schimmel

Bei der Kesseldruckimprägnierung wird das Mittel als wässrige Lösung tief ins Holz eingebracht. Durch die hohe Feuchtigkeit können speziell in warmen Jahreszeiten Stockflecken und Schimmel entstehen. Diese sind oberflächlich und können leicht abgewaschen werden. Sie stellen keine Beeinträchtigung der Haltbarkeit dar.

Holz im Außenbereich ist härtesten Bedingungen ausgesetzt. Trotzdem erfreut sich dieser natürliche Werkstoff seit vielen Jahrtausenden großer Beliebtheit, da er unschätzbare Vorteile hat:

• leicht, mit hoher Festigkeit und gut zu bearbeiten.

• langlebig durch den richtigen Einsatz von Holzarten mit einer hohen natürlichen Resistenz bzw. durch professionelle Kesseldruckimprägnierung nach RAL GZ 411 dauerhaft geschützt.

• nachwachsend, daher gute Ökobilanz bei schonendem Umgang mit den Ressourcen.

7. Harzgallen

Holzarten wie Kiefer und Lärche sind als besonders harzhaltige Hölzer bekannt. Vereinzelt auftretende Harzgallen (kleine Harzeinschlüsse zwischen den Jahresringen) sind zu tolerieren.

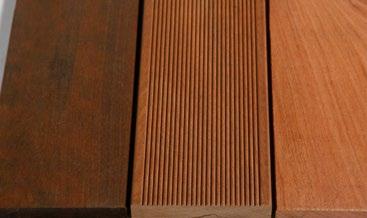

8. Farbunterschiede

Speziell bei einigen Hartholzarten wie z.B. IPE (Abb. 8.1) kann es innerhalb einer Lieferung zu erheblichen Farbunterschieden kommen. Durch die natürliche UVEinstrahlung (Abb. 8.2) gleicht sich das jedoch innerhalb kurzer Zeit an. Dies ist kein Reklamationsgrund.

9. Vergrauen

Der UV-Strahlung ausgesetzt, setzt bei Außenholz ein natürlicher Vergrauungsprozess ein. Dies ist kein Reklamationsgrund. Es kann bei imprägniertem Holz eher angenehm anmuten, bei unimprägnierten Hart- oder Weichhölzern ist hier die Wahrnehmung sehr unterschiedlich. Durch einen wiederholten pigmentierten Anstrich mit einem Pflegeöl (siehe Seite 146) lässt sich die Vergrauung verzögern.

10. Auswaschungen und Verfärbungen

Durch Einfluss von Wasser werden aus fast allen Holzarten Inhaltsstoffe ausgewaschen. Bei einigen Hartholzarten wie z.B. Eiche, Robinie, Kastanie und Bangkirai kann das am Anfang erheblich sein. Die austretenden Inhaltsstoffe können angrenzende Fassaden oder auch Stein- oder Betonplatten verschmutzen. Bitte achten Sie auf eine sorgfältige Regenwasserführung speziell bei Balkonen oder Holzfassaden mit darunter liegendem Putz. Regenwasser sollte hier in dafür geeigneten Blechprofilen abgeleitet werden. Hartholzzäune sind ungeeignet, wenn diese direkt auf Beton- oder Steinfliesen montiert werden. Holz reagiert auf Metall und insbesondere auf Metallstäube (Flex) in Verbindung mit Feuchtigkeit. Hierdurch kommt es punktuell zu intensiven schwarzen Verfärbungen. Bitte achten Sie bei Metallarbeiten unbedingt auf eine sorgfältige Abdeckung des Holzes.

11. Äste

Während tropische Harthölzer weitestgehend astrein sind, haben heimische Nadelhölzer oft ein sehr charakteristisches Astbild. Einseitig fest verwachsene Äste sind kein Mangel. Durch den sich an Ästen oft drehenden Faserverlauf kann es trotz bester Werkzeugwahl beim Hobeln oder Fräsen zu kleinen rauen Stellen oder Fransen kommen. Diese können mit einem Schleifpapier leicht geglättet werden.

12. Verzug bei Holztoren

Trotz sorgfältiger Holzauswahl der Torrahmen ist ein gänzlicher Verzug nicht auszuschließen. Dies ist kein Reklamationsgrund. Holztore im Außenbereich müssen immer wieder nachjustiert werden (verstellbare Aufhängungen). Oft mit dem Auge kaum wahrnehmbar, kann das senkrechte Fries der Schlossseite nicht mehr parallel zum senkrechten Fries der Anschlagseite sein. Dies kann durch 2 weitere Anschlagbleche (oben und unten) in geschlossenem Zustand ausgeglichen werden. Häufig sind Holztore untergeordnet und werden eher selten benutzt. Bei Toren, die ständig genutzt werden, empfehlen wir wegen dem Verzug einen Stahlrahmen, der dann mit Holz belegt wird.

13. Eisen-Gerbstoff-Reaktion Besitzen Holzarten wie z. B. Eiche oder Lärche wasserlösliche Gerbstoffe, reagieren diese mit Wasser bereits bei minimal vorhandenen Eisenkonzentrationen. Eisenpartikel können aus unterschiedlichen Quellen kommen. Späne von Metallarbeiten, Flugrost, gusseiserene Regenfallrohre, Beton- bzw. Verputzarbeiten, eiserne Dekorelemente wie z. B. Blumenkübel und Blumenampeln, Rasen- oder Blumendünger oder auch stark eisenhaltiges Wasser. Eisen-Gerbstoff-Reaktionen führen auf dem Holz zu graublauen bis hin zu schwarzen Verfärbungen. Diese Verfärbungen werden in der Praxis häufig fälschlicherweise für holzverfärbende Pilze gehalten. Mit bleichenden Mitteln wie Holzentgrauer, Wasserstoffperoxid, Natriumdithionit oder Oxalsäure lassen sich diese Verfärbungen beseitigen. Die Holzoberfläche sollte gut nachgespült und mit einer Bürste gereinigt werden, um Eisenrückstände vollständig zu entfernen. Verbleiben Eisenpartikel auf oder im Holz, wie z.B. eingetretene Eisenspäne, treten die Verfärbungen erneut auf.

D ie Holzarten

Holzart

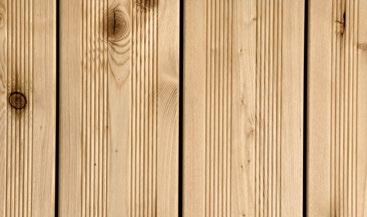

Kiefer imprägniert

Herkunft

ca. Gewicht/m3

Dauerhaftigkeit

Resistenzklasse

Qualität

Risse

Harzhaltigkeit, kristalline Einschlüsse

Festigkeit Oberflächenhärte

Bearbeitung

Schwund- und Quellverhalten

Verfärbungen

Inhaltsstoffe

Nord- und Mitteleuropa

700 – 750 kg (kesseldruckimprägniert)

sehr gut; Rundholz auch mit Erdkontakt

1 – 2 (ohne Imprägnierung 3 – 4)

astig

fein bis mittel Rundholz hoch

mittel

mittel

gut; Schnittstellen unbedingt nachbehandeln

mäßig

Auswaschungen (Imprägniermittel) in geringem Maße möglich

Zum Schutz nachträglicher Schnittstellen imprägnierter Hölzer unbedingt

C&P Holzschutz verwenden siehe S. 146

Thermokiefer

Nord- und Mitteleuropa

550 kg

gut, Erdkontakt vermeiden

2 astig gering keine reduziert

gut gering

mäßige Auswaschung

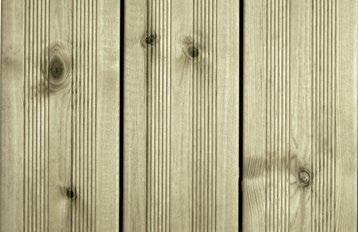

BWS-Systemholz Nordische Kiefer kesseldruckimprägniert mit wasserabweisendem Schutzmittel

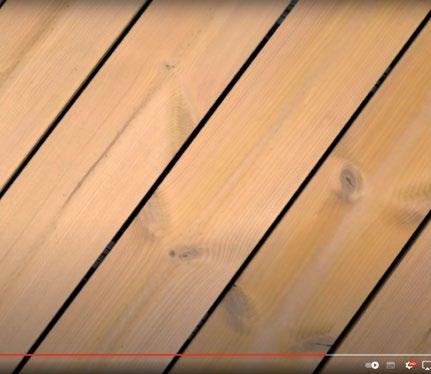

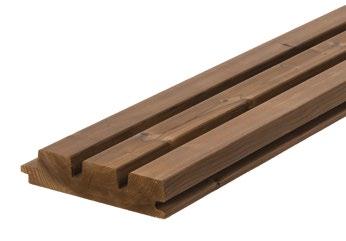

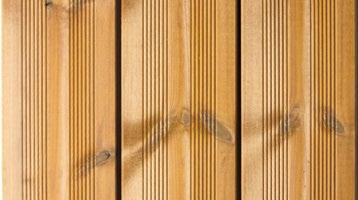

BWS-Systemholz Thermokiefer (oben) hitzebehandelt (ca. 210°C) und Thermokiefer Color (unten)

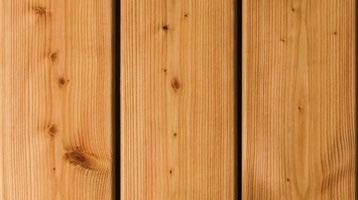

Kanad. Lärche

Nordamerika

600 – 650 kg kammergetrocknet

gut Erdkontakt meiden

3 astig

fein bis mittel

mittel

mittel

gut

mäßig

mäßige Auswaschungen in den ersten Monaten

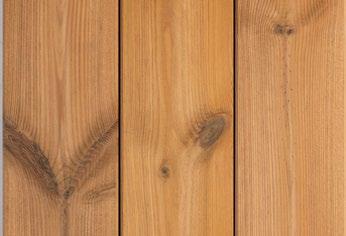

BWS-Systemholz Kanadische Lärche

Kanad. GebirgsDouglasie

Nordamerika

600 kg kammergetrocknet

gut Erdkontakt meiden

3 astig fein bis mittel mittel mittel

gut mäßig

mäßige Auswaschungen in den ersten Monaten

Mitteleuropa

550 – 600 kg kammergetrocknet mittel Erdkontakt meiden

3 astig mittel hoch mittel

gut mäßig

mäßige Auswaschungen in den ersten Monaten

D ie Holzarten

Eiche

Mitteleuropa

1000 kg

gut auch mit Erdkontakt

2 astig hoch

keine hart

mittel unbedingt vorbohren hoch

hohe Auswaschungen in den ersten Monaten

Robinie Kastanie

Süd- und Mitteleuropa

650 – 750 kg

gut auch mit Erdkontakt

2

astig hoch keine mittel

gut hoch

hohe Auswaschungen in den ersten Monaten

Mitteleuropa

950 – 1000 kg

gut auch mit Erdkontakt

1-2

astig hoch keine hart

mittel unbedingt vorbohren hoch

mäßige Auswaschungen in den ersten Monaten

Terrassenbelag Bambus siehe S. 130-131

IPE kammergetrocknet

Südamerika

1100 – 1200 kg

sehr gut auch mit Erdkontakt

1

weitestgehend astfrei

fein rissig, besonders an den Enden

gering

sehr hart

schwer unbedingt vorbohren

mäßig

mäßige Auswaschungen in den ersten Monaten

Itauba

Südamerika

950 – 1050 kg

sehr gut auch mit Erdkontakt

1

weitestgehend astfrei teilw. Wechseldrehwuchs rissig, besonders an den Enden

gering sehr hart

schwer unbedingt vorbohren mäßig

mäßige Auswaschungen in den ersten Monaten

Herkunft

ca. Gewicht/m3

Dauerhaftigkeit

Resistenzklasse

Qualität

Risse

Harzhaltigkeit, kristalline Einschlüsse

Festigkeit Oberflächenhärte

Bearbeitung

Schwund- und Quellverhalten

Verfärbungen Inhaltsstoffe Holzart

Produkte aus BPC und WPC siehe Seiten 132-137

Holzeigenschaften siehe Seite 8, 9

Holzpflege siehe Seiten 15, 55, 146

Holzschutz siehe Seiten 100, 176, 177

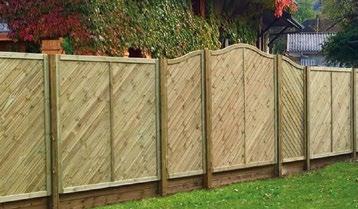

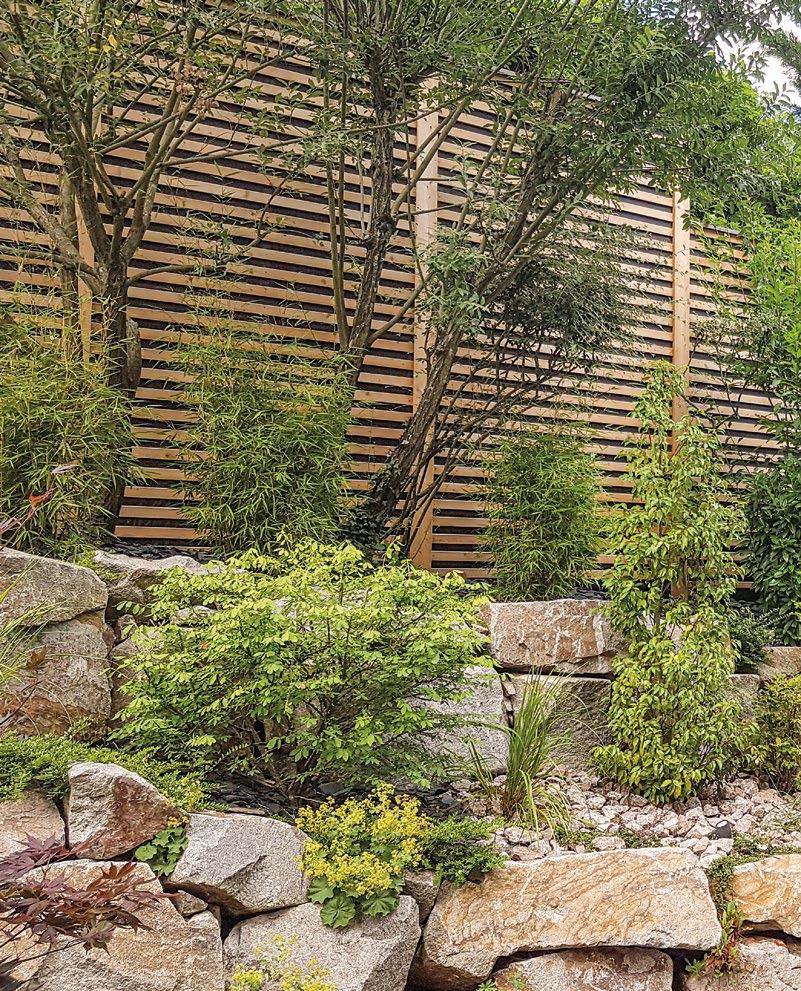

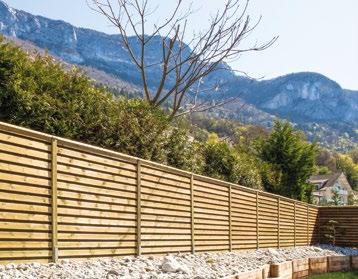

Sicht- und Windschutz

Ruhe, Schutz, Geborgenheit – Ambiente.

Wünsche und Bedürfnisse bei immer

• dichter bebauten Wohn- und Geschäftsflächen

•kleiner werdenden Grundstücken

• höhere Verkehrsdichte und mehr Lärm rund um den eigenen Lebensraum

Individuell und attraktiv gestaltbare Sichtund Windschutzzäune erfüllen wichtige Funktionen für den ganz persönlichen Gartenbereich.

Dezent transparent, geschlossen, vielfältig kombinierbar mit Rankgitter und Pergola.

Auch für Sonderanfertigungen ist Braun & Würfele der Partner für kreative Lösungen.

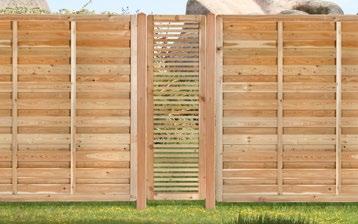

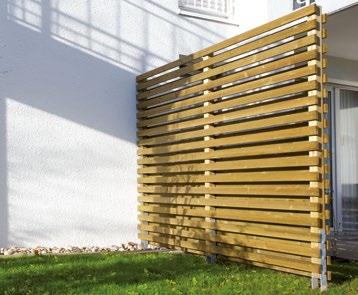

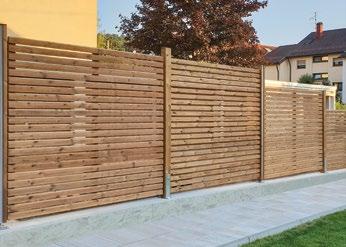

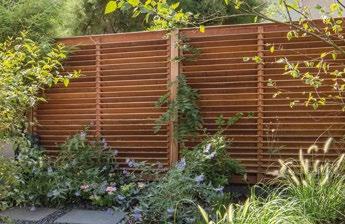

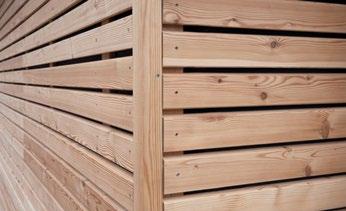

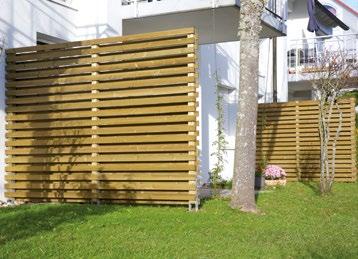

Abtrennung Tailor

H = horizontaler Verlauf bei Befestigung mit L-Winkel bitte Schraube 7007350VT verwenden

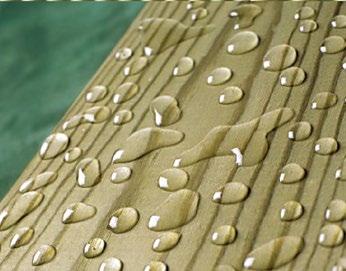

BellProtec ist ein Primärschutz auf wasserlöslicher Basis speziell für natürliche Douglasie. BellProtec ist hydrophobierend und verhindert organische Verschmutzung und Fleckenbildung. Wir empfehlen einen zweiten Schutzanstrich innerhalb von 6 Monaten mit BellProtec Finish (siehe Seite 15). So schützen Sie Ihren Zaun für lange Zeit. BellProtec unterstützt Douglasie bei der natürlichen, homogenen Vergrauung ohne Flecken und Wasserränder.

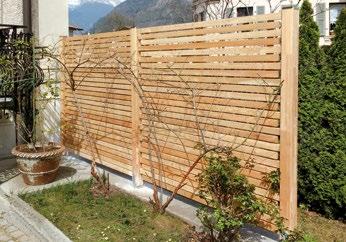

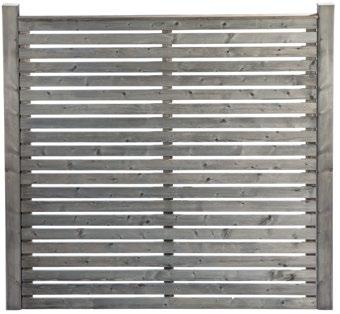

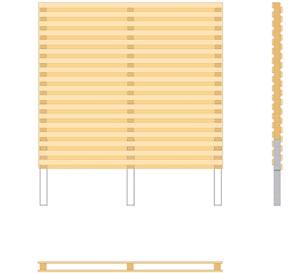

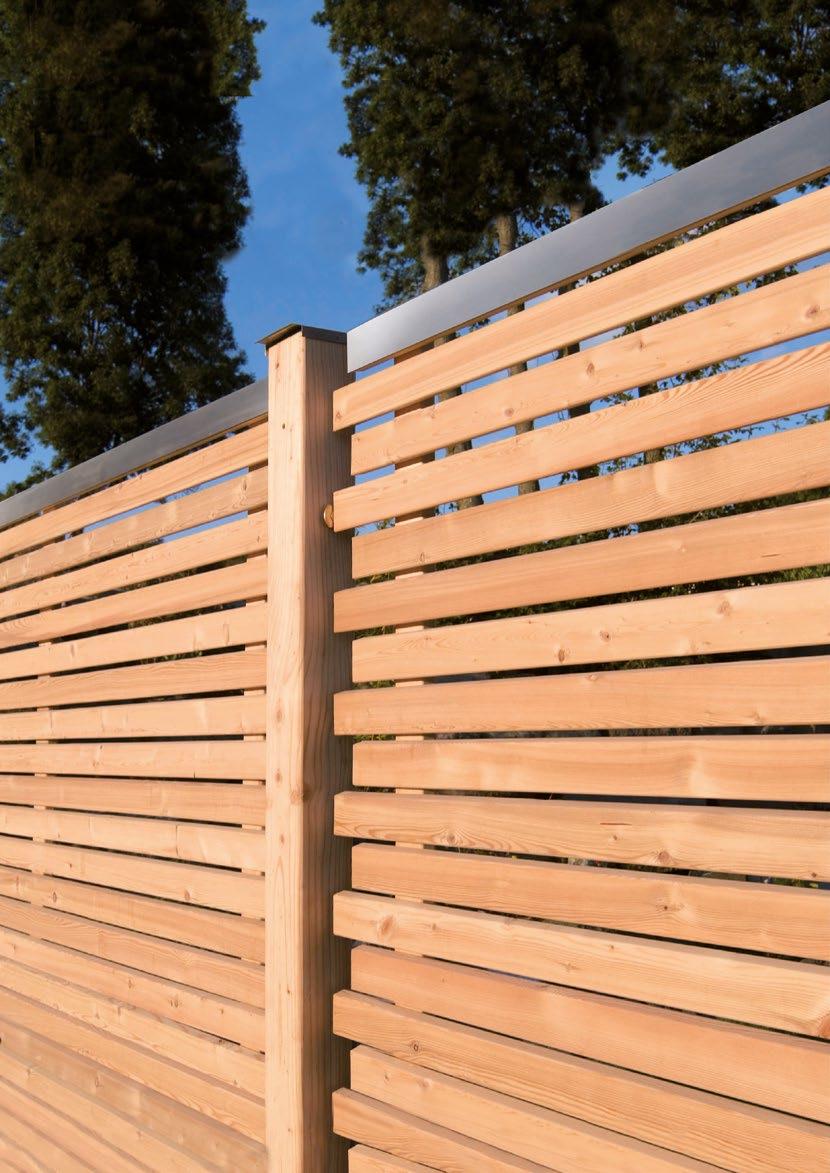

ABTRENNUNG „Tailor“ horizontal aus hochwertiger Douglasie

Leisten 20 x 58 mm

Leistenabstand ca. 15 mm

gehobelt, gefast

Rautenprofil 15° schräg, Edelstahl geschraubt horizontaler Verlauf

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

1010818DH 179 179 584,00

1010918DH 89 179 419,00

1010819DH 179 89 419,00

Tor ohne Schlosskastenausfräsung

1010118DH 100 179 909,00

1 x BellProtec farblos behandelt siehe Seite 14

1010818DHC 179 179 690,00

1010918DHC 89 179 490,00

1010819DHC 179 89 490,00

Tor ohne Schlosskastenausfräsung

1010118DHC 100 179 998,00

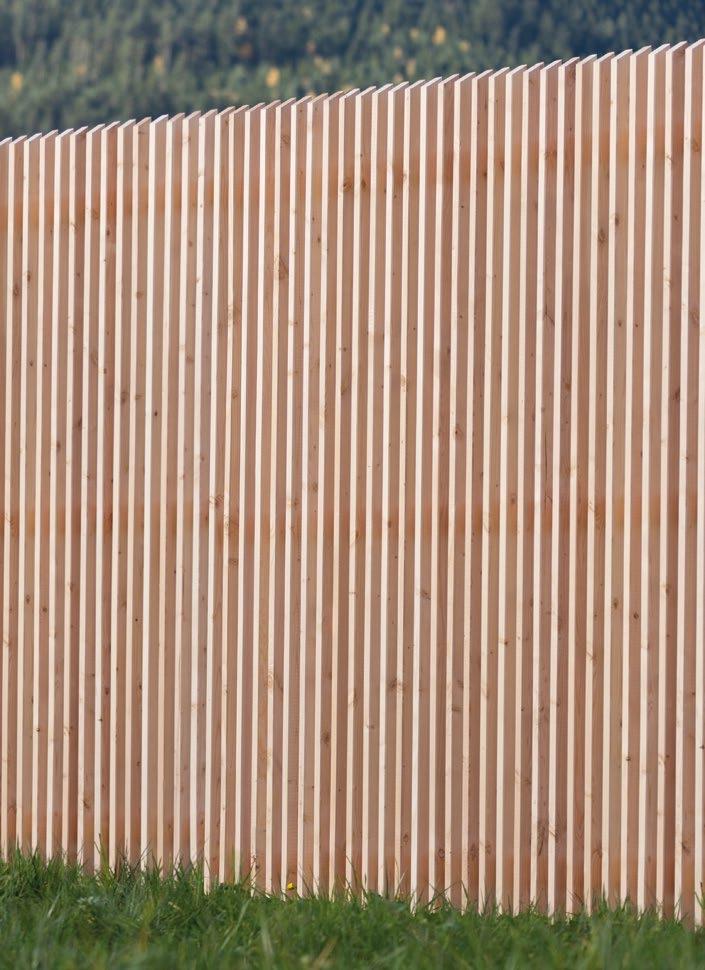

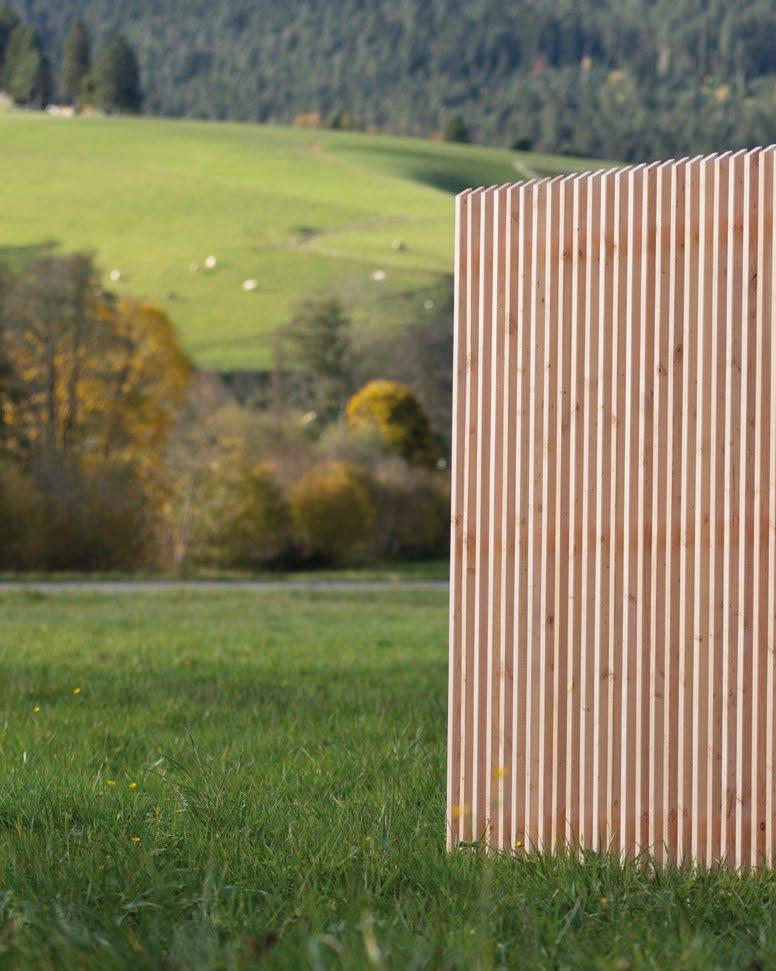

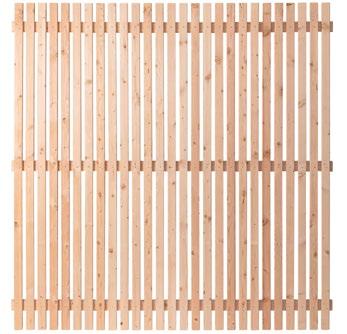

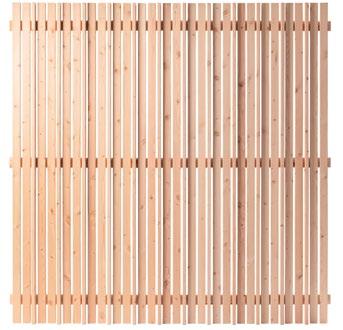

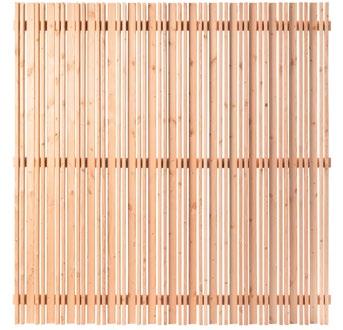

ABTRENNUNG „Tailor“ vertikal aus hochwertiger Douglasie

Leisten 20 x 58 mm

Leistenabstand ca. 15 mm gehobelt, gefast

Rautenprofil 15° schräg, Edelstahl geschraubt vertikaler Verlauf

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St.

1010818DV 179 179 584,00

1010918DV 89 179 419,00

1010819DV 179 89 419,00

Tor ohne Schlosskastenausfräsung

1010118DV 100 179 909,00

1 x BellProtec farblos behandelt siehe Seite 14

1010818DVC 179 179 690,00

1010918DVC 89 179 490,00

1010819DVC 179 89 490,00

Tor ohne Schlosskastenausfräsung

1010118DVC 100 179 998,00

Torbeschlag siehe Seite 92-93

Leimholzpfosten siehe Seite 54

Pfostenabdeckung siehe Seite 54

Bodenanker siehe Seite 56-57

BellProtec Finish siehe Seite 146 ABDECKUNG „Tailor“ aus Edelstahl U-Profil fertig montiert für horizontale Ausführung

Art.-Nr. VPE Länge

Abtrennung

Bei Sonderhöhen horizontal nur Rastermaß von ca. 6,7 cm möglich

Beispiel Höhe 179,0 / 172,2 / 165,4 / 158,6 …

Bei Sonderbreiten vertikal nur Rastermaß von ca. 6,7 cm möglich

Beispiel Breite 179,0 / 172,2 / 165,4 / 158,6 …

Edelstahl-Abdeckung optional

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen nur bis zur maximalen Größe 179 x 179 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Sichtschutz Systembausatz Sunrise

Pflegehinweis Acrylglas

Reinigung nur mit Wasser. Acrylglas nicht mit Ethanol, Aceton oder Benzol reinigen. Diese greifen das Material an.

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß):

= Sonder breite und Sonder höhe möglich

= nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 195 x 180 cm.

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 45,0 cm möglich

Beispiel Höhe 180,0 / 135,0 / 90,0 …

SICHTSCHUTZ Systembausatz „Sunrise“

einfache und schnelle Montage mit Elementen aus satiniertem Acrylglas 3,0 mm beidseitig beplankt mit Leisten 2,0 x 5,8 cm, Fertigelemente bestehend aus 4 Teilen

Kanadische Gebirgsdouglasie, braun geölt

Art.-Nr. indiv. Breite Höhe

6090818DB 195 180 958,00

6090918DB 95 180 608,00

Tor ohne Schlosskastenausfräsung

6090118DB 100 180 1030,00

Torbeschlag siehe Seite 92-93

Sonderanfertigungen möglich

MITTELPFOSTEN

2-seitig genutet

Lärche, braun geölt

1-seitig genutet

Lärche, braun geölt

ECKPFOSTEN

90° genutet

Lärche, braun geölt

Art.-Nr. indiv. Länge Stärke Fr./St. 9886179KLB 178 9,0 x 14,0 153,00

Bodenanker siehe Seite 56-57

Befestigung mit Schwertanker nicht möglich

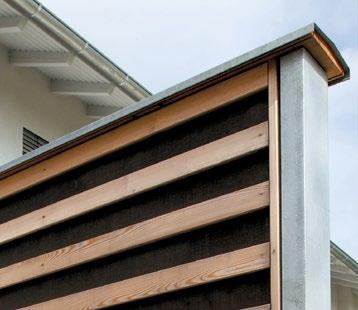

ABDECKUNG

dachförmige Holz-Abdeckung mit verzinktem Blech

Art.-Nr. Länge

Mittelstück

6000075 204

6000078 104 58,55 Endstück

6000076 212 122,00

6000079 112 65,00

Abdeckung für Einzelelement

6000077 220 128,00

6000080 120 71,65

Sonderanfertigung in anderer Holzart auf Anfrage

Systembausatz Sunrise

Abtrennung Stabel l o, Stabel l ito

O ptional dicht oder luftig verspielt.

Ein Augenschmaus im Takt der Sinne.

Ein Staccato von Leichtigkeit und Ästhetik.

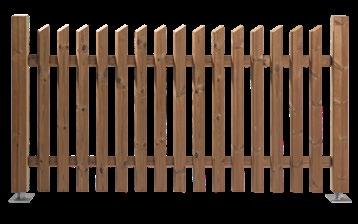

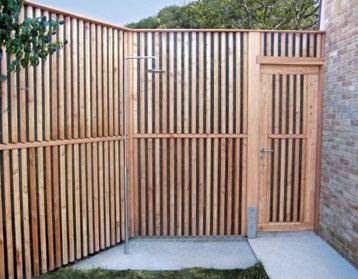

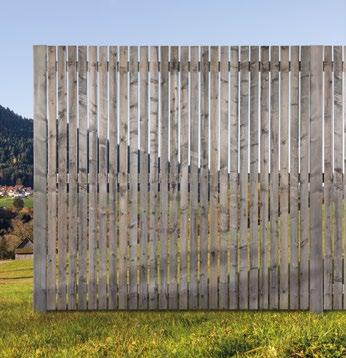

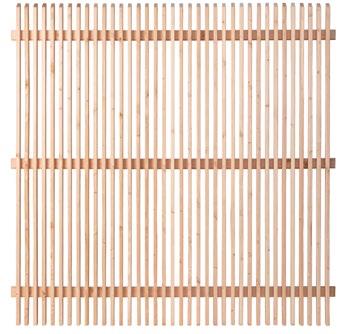

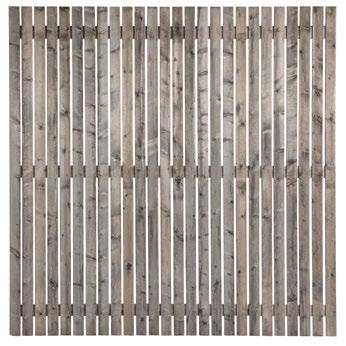

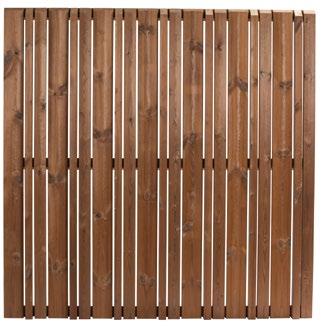

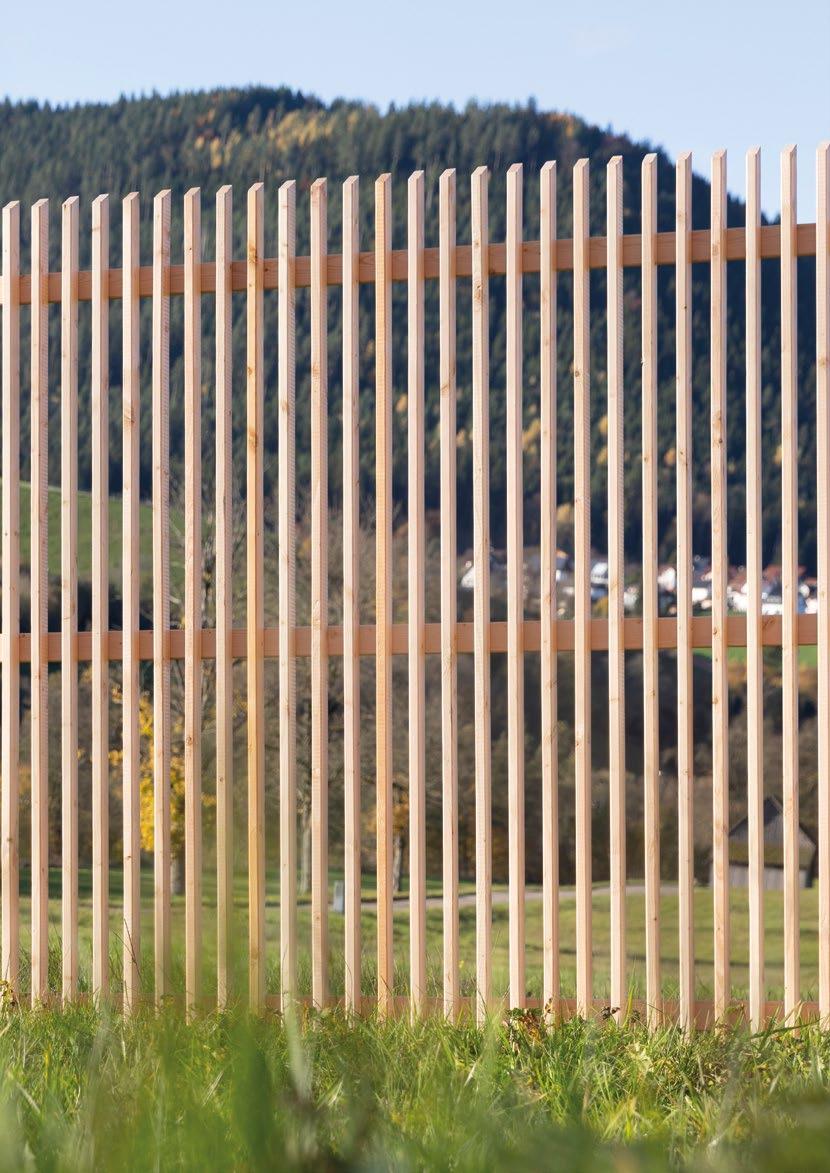

ABTRENNUNG „Stabello“ hochwertige Abtrennung

aus 37 Latten 2,0 x 4,5 cm

gehobelt, gefast

Lattenabstand ca. 2,8 cm

Kopf mit 30° Schrägschnitt

3 Riegel 2,0 x 5,8 cm

Montage zwischen den Pfosten oder durchgängig auf dem Pfosten möglich

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6017818D 180 180 559,00

6017918D 90 180 324,00

Sonderanfertigungen möglich

Bei Befestigung mit L-Winkel

bitte Schraube 7007350VT verwenden

Tor ohne Schlosskastenausfräsung

6017118D 100 180 748,00

Torbeschlag siehe Seite 92-93

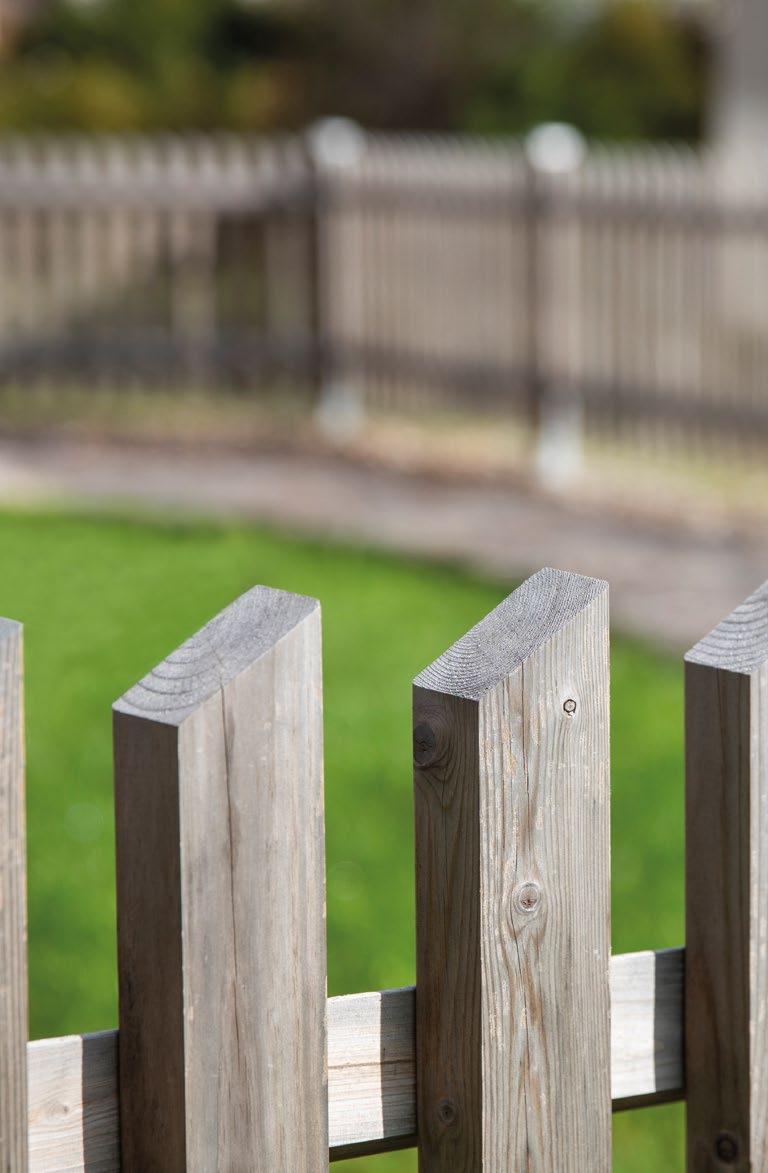

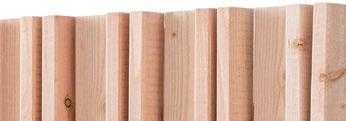

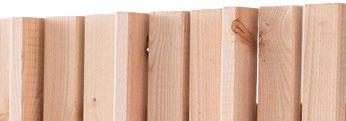

EINZELZAUNLATTEN „Stabello“

gehobelt, gefast

Kopf mit 30° Schrägschnitt

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge

Sonderanfertigungen möglich

EINZELRIEGEL „Stabello“ gehobelt, gefast

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge

9620201D 200 2,0x5,8 13,45

Pfosten Lärche siehe Seite 54

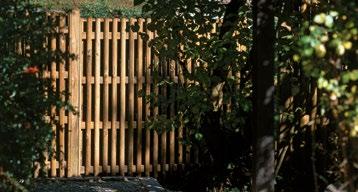

ABTRENNUNG „Stabellito“ hochwertige Abtrennung

aus 27 Latten 2,0 x 4,5 cm gehobelt, gefast

Lattenabstand ca. 4,5 cm

Kopf mit 30° Schrägschnitt

3 Riegel 2,0 x 5,8 cm

Montage zwischen den Pfosten oder durchgängig auf dem Pfosten möglich

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

6322818D 180 180 488,00 6322918D 90 180 270,00

Sonderanfertigungen möglich

Bei Befestigung mit L-Winkel bitte Schraube 7007350VT verwenden

Tor ohne Schlosskastenausfräsung 6322118D 100 180 706,00

Torbeschlag siehe Seite 92-93

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 180 x 180 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage.

Bei Sonderbreiten nur Rastermaß von ca. 4,7 cm möglich

Beispiel Breite 180,0 / 175,3 / 170,6 / 165,9 …

Zaunsystem AostaNova ®

AostaNova® – Sichtschutz von massiver Qualität und mit vielen individuellen Kombinationsmöglichkeiten.

Wählen Sie aus über 100 Elementen.

Sichtschutz – AostaNova® handwerklich gefertigt in Nordischer Kiefer und Sibirischer Lärche.

• Rahmenstärke 4,5 x 6,8 cm

• Ecken und Kanten gerundet

• Lamellen gehobelt 8 x 95 mm

• Aufsatzleisten gehobelt 8 x 45 mm

• Gitterleisten gehobelt 12 x 30 mm

• Profilholz gehobelt 20 x 95 mm

• Alle Verbindungsteile Edelstahl

Sonderanfertigungen bis zur minimalen Größe 57 x 57 cm und maximalen Größe 178 x 178 cm möglich.

Berechnungsgrundlage ist das nächstgrößere Maß zzgl. 25% Aufpreis.

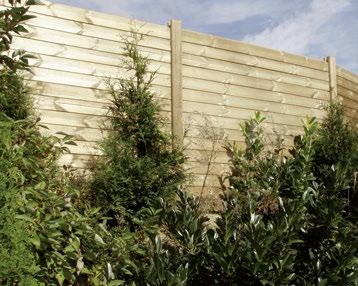

DICHTZAUN AostaNova ®

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite

6064914 88,5 144 160,00

Abschlussstück schräg

6064909 88,5 88,5/178 202,00

Tor ohne Schlosskastenausfräsung

6064118

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

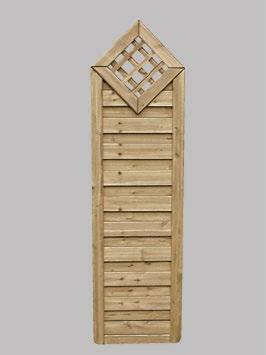

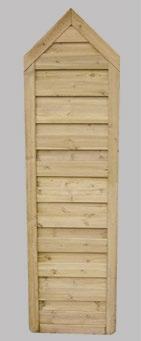

SPITZELEMENT AostaNova ®

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe

6064621 57 178/207 187,00 mit Rankgittereinsatz

6069621 57 178/207 254,00 als Rankgitter

6066621 57 178/207 204,00

Pfosten Kiefer siehe Seite 55

Bitte bei der Montage beachten: Rahmen mit Bohrungen für Wasserablauf muss unten sein.

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur maximalen Größe 178 x 178 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Zaunsystem AostaNova ® Dichtzaun

DICHTZAUN AostaNova ® V-Ausschnitt

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Gitterleisten 12 x 30 mm

Gittermaß 6,0 x 6,0 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv.

DICHTZAUN AostaNova ® Gitteraufsatz aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Gitterleisten 12 x 30 mm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv.

DICHTZAUN AostaNova ® rund aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. 6065819 178 178/195 398,00

Abschlussstück 6065918 88,5 161/178 230,00

DICHTZAUN AostaNova ® Gitteraufsatz rund aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Gitterleisten 12 x 30 mm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. 6068819 178 178/195 520,00

Abschlussstück 6068918 88,5 161/178 330,00

Pfosten Kiefer siehe Seite 55

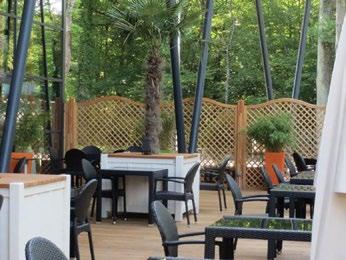

RANKZAUN AostaNova ®

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Gitterleisten 12 x 30 mm

Gittermaß 6,0 x 6,0 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. 6066818 178 178 303,00 6066814 178 144 274,00

6066518 148 178 274,00

6066918 88,5 178 212,00 6066914 88,5 144 202,00 6066618 57 178 169,00

Abschlussstück schräg

6066909 88,5 88,5/178 213,00

Pfosten Kiefer siehe Seite 55

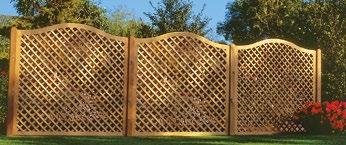

RANKZAUN AostaNova ® rund

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Gitterleisten 12 x 30 mm

Gittermaß 6,0 x 6,0 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. 6067819 178 178/195 387,00

Abschlussstück

6067918 88,5 161/178 254,00

Pfosten Kiefer siehe Seite 55

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur maximalen Größe 178 x 178 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Bitte bei der Montage beachten: Rahmen mit Bohrungen für Wasserablauf muss unten sein.

Zaunsystem AostaNova ®

Profilholzwand

diagonaler Verlauf Bsp. Art.-Nr. 6053818

H = horizontaler Verlauf Bsp. Art.-Nr. 6053818 H

V = vertikaler Verlauf Bsp. Art.-Nr. 6053818V

Füllungsverläufe Profilholzwand AostaNova® bitte angeben.

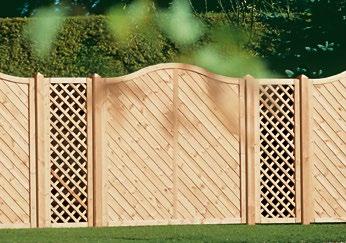

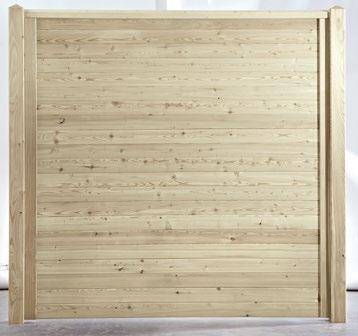

PROFILHOLZWAND AostaNova ®

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Breite 178 und 148 cm mit senkrechtem Mittelsteg

Profilholz 20 x 95 mm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St.

6053818

6053518

6053918

Abschlussstück

6053905

Tor ohne Schlosskastenausfräsung

6053118

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

Auf Wunsch produzieren wir die Profilholzwand auch mit horizontalem oder vertikalem Verlauf

Bitte geben Sie bei der Bestellung den gewünschten Verlauf an

Beispiel: Profilholzwand 178 x 178

Art.-Nr. 6053818 für diagonalen Verlauf 6053818H für horizontalen Verlauf 6053818V für vertikalen Verlauf

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur maximalen Größe 178 x 178 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

PROFILHOLZWAND AostaNova ® rund

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet mit senkrechtem Mittelsteg

Profilholz 20 x 95 mm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. 6075819 178 178/195 491,00

Abschlussstück

6075918 88,5 161/178 303,00

Pfosten Kiefer siehe Seite 55

Bitte bei der Montage beachten: Rahmen mit Bohrungen für Wasserablauf muss unten sein.

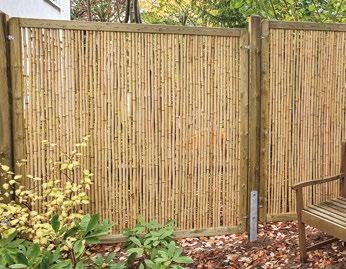

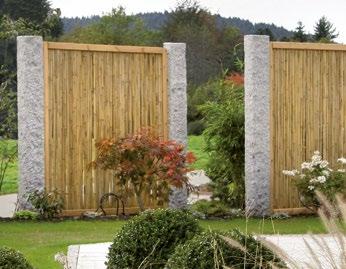

BAMBUS AostaNova ®

aus hochwertiger nordischer Kiefer

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Bambusstäbe ca. 2 cm Ø

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St.

6073818 178 178 257,00

6073918 88,5 178 186,00

Abschlussstück

6073909 88,5 88,5/178 198,00

Pfosten Kiefer siehe Seite 55

Bambus ist ein unbehandeltes Naturprodukt. Rissbildung sowie schwarze Verfärbungen können nicht ausgeschlossen werden.

Zaunsystem AostaNova ®

Dichtzaun

DICHTZAUN AostaNova ®

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite

6064818D

6064814D

6064518D

Abschlussstück schräg

6064909D 88,5

Tor ohne Schlosskastenausfräsung

6064118D 100 178

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

DICHTZAUN AostaNova ® Leistenaufsatz

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Lamellen 8 x 95 mm gehobelt

Aufsatzleisten 8 x 45 mm gehobelt

Gitterleisten 12 x 30 mm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6072818D 178 178 464,00

6072918D 88,5 178 319,00

Abschlussstück

6072909D 88,5 88,5/178 341,00

Tor ohne Schlosskastenausfräsung

6072118D 100 178 576,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

RANKZAUN AostaNova ® horizontal

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Gitterleisten 12 x 30 mm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6066618DG 57 178 218,00

Pfosten Lärche siehe Seite 54

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur maximalen Größe 178 x 178 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

RANKZAUN AostaNova ®

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Gitterleisten 12 x 30 mm

Gittermaß 6,0 x 6,0 cm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

6066818D 178 178 411,00

6066814D 178 144 372,00

6066518D 148 178 372,00

6066918D 88,5 178 289,00

6066914D 88,5 144 273,00

6066618D 57 178 225,00

Abschlussstück schräg

6066909D 88,5 88,5/178 308,00

Pfosten Lärche siehe Seite 54

Bitte bei der Montage beachten: Rahmen mit Bohrungen für Wasserablauf muss unten sein.

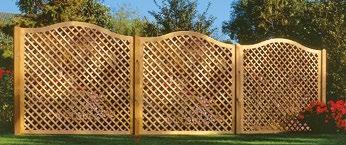

RANKZAUN AostaNova ® rund

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Gitterleisten 12 x 30 mm

Gittermaß 6,0 x 6,0 cm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6067819D 178 178/195 524,00

Abschlussstück

6067918D 88,5 161/178 334,00

Pfosten Lärche siehe Seite 54

BellProtec Finish siehe Seite 146

Zaunsystem AostaNova ®

Profilholzwand

H = horizontaler Verlauf Bsp. Art.-Nr. 6053818 DH diagonaler Verlauf Bsp. Art.-Nr. 6053818 D

V = vertikaler Verlauf Bsp. Art.-Nr. 6053818 DV

Füllungsverläufe Profilholzwand AostaNova® bitte angeben.

PROFILHOLZWAND AostaNova ®

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Breiten 178 und 148 mit senkrechtem Mittelsteg

Profilholz 20 x 95 mm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

6053818D 178 178 558,00

6053518D 148 178 536,00

6053515D 148 148 476,00

6053918D 88,5 178 425,00

Abschlussstück

6053905D 88,5 148/178 438,00

Tor ohne Schlosskastenausfräsung

6053118D 100 178 705,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

Auf Wunsch produzieren wir die Profilholzwand auch mit horizontalem oder vertikalem Verlauf

Bitte geben Sie bei der Bestellung den gewünschten Verlauf an

Beispiel: Profilholzwand 178 x 178

Art.-Nr.

6053818D für diagonalen Verlauf 6053818DH für horizontalen Verlauf 6053818DV für vertikalen Verlauf

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur maximalen Größe 178 x 178 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

PROFILHOLZWAND AostaNova ® rund

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet mit senkrechtem Mittelsteg Profilholz 20 x 95 mm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

6075819D 178 178/195 660,00

Abschlussstück

6075918D 88,5 161/178 406,00

Pfosten Lärche siehe Seite 54

BAMBUS AostaNova ®

Rahmen 4,5 x 6,8 cm

Ecken und Kanten gerundet

Bambusstäbe ca. 2 cm Ø

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

6073818D 178 178 328,00

6073918D 88,5 178 241,00

Abschlussstück

6073909D 88,5 88,5/178 257,00

Pfosten Lärche siehe Seite 54

Bambus ist ein unbehandeltes Naturprodukt. Rissbildung sowie schwarze Verfärbungen können nicht ausgeschlossen werden. 100

Bitte bei der Montage beachten: Rahmen mit Bohrungen für Wasserablauf muss unten sein.

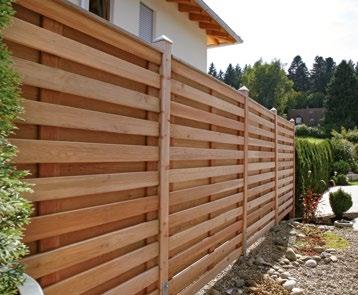

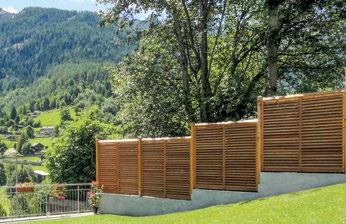

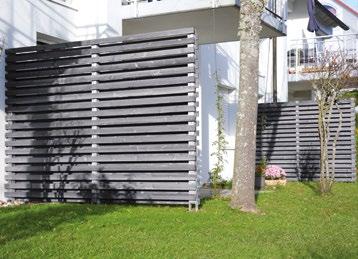

TRENNWAND „Horizontal“ dekorative Abtrennungen

beidseitig versetzt beplankt 2,0 x 5,8 cm

Lattenabstand ca. 4,0 cm komplett vormontiertes Element

inklusive Pfosten 7,0 x 7,0 cm und Spezialanker Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St.

Ausführung H-Anker zum Einbetonieren

6063218D

6063318D

6063118D

Ausführung mit Spezialanker zum Aufdübeln

6063218DD

6063318DD

6063118DD 125 178,5 645,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6063018D 100

Torbeschlag siehe Seite 92-93

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 250 x 178,5 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 9,8 cm möglich

Beispiel Höhe 178,5 / 168,7 / 158,9 / 149,1 …

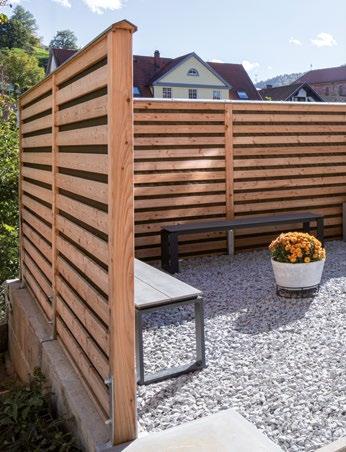

TRENNWAND „Horizontal 2.0“

dekorative Abtrennungen

beidseitig versetzt beplankt 2,0 x 5,8 cm

Lattenabstand ca. 4,0 cm

vorgefertigtes Element

inklusive Pfosten 7,0 x 7,0 cm und Spezialanker

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St.

Ausführung H-Anker zum Einbetonieren

Anfangselement

6063218DA 250 178,5 853,00

6063318DA 200 178,5 777,00

Mittelelement mit Schrauben

6063218DM 250 178,5 787,00

6063318DM 200 178,5 732,00

Endelement mit Schrauben

6063218DE 250 178,5 787,00

6063318DE 200 178,5 732,00

Ausführung mit Spezialanker zum Aufdübeln

Anfangselement

6063218DDA 250 178,5 897,00

6063318DDA 200 178,5 819,00

Mittelelement mit Schrauben

6063218DDM 250 178,5 824,00

6063318DDM 200 178,5 768,00

Endelement mit Schrauben

6063218DDE 250 178,5 824,00

6063318DDE 200 178,5 768,00

Sonderanfertigungen möglich

Anfangselement

Mittelelement

Endelement

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 250 x 178,5 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 9,8 cm möglich

Beispiel Höhe 178,5 / 168,7 / 158,9 / 149,1 …

Trennwand

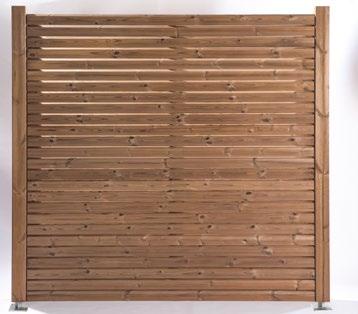

TRENNWAND „Horizontal“ dekorative Abtrennungen

beidseitig versetzt beplankt 2,0 x 5,8 cm Lattenabstand ca. 4,0 cm komplett vormontiertes Element

inklusive Pfosten 7,0 x 7,0 cm und Spezialanker Kiefer kesseldruckimprägniert

Art.-Nr. indiv. Breite Höhe Fr./St. Ausführung H-Anker zum Einbetonieren

6063218

6063318

6063118

Ausführung mit Spezialanker zum Aufdübeln

6063218DK

6063318DK

6063118DK

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6063018

Torbeschlag siehe Seite 92-93

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 250 x 178,5 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 9,8 cm möglich

Beispiel Höhe 178,5 / 168,7 / 158,9 / 149,1 …

TRENNWAND „Horizontal 2.0“ dekorative Abtrennungen

beidseitig versetzt beplankt 2,0 x 5,8 cm

Lattenabstand ca. 4,0 cm

vorgefertigtes Element

inklusive Pfosten 7,0 x 7,0 cm und Spezialanker

Kiefer kesseldruckimprägniert

Art.-Nr. indiv. Breite Höhe Fr./St.

Ausführung H-Anker zum Einbetonieren

Anfangselement

6063218A 250 178,5 720,00

6063318A 200 178,5 667,00

Mittelelement mit Schrauben

6063218M 250 178,5 645,00

6063318M 200 178,5 608,00

Endelement mit Schrauben

6063218E 250 178,5 645,00

6063318E 200 178,5 608,00

Ausführung mit Spezialanker zum Aufdübeln Anfangselement

6063218DAK 250 178,5 777,00

6063318DAK 200 178,5 727,00

Mittelelement mit Schrauben

6063218DMK 250 178,5 684,00

6063318DMK 200 178,5 647,00

Endelement mit Schrauben

6063218DEK 250 178,5 684,00

6063318DEK 200 178,5 647,00

Sonderanfertigungen möglich

Anfangselement

Mittelelement

Endelement

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 250 x 178,5 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage Bei Sonderhöhen nur Rastermaß von ca. 9,8 cm möglich

Beispiel Höhe 178,5 / 168,7 / 158,9 / 149,1 …

Trennwand

TRENNWAND „Horizontal“ dekorative Abtrennungen

beidseitig versetzt beplankt 2,0 x 5,8 cm Lattenabstand ca. 4,0 cm komplett vormontiertes Element

inklusive Pfosten 7,0 x 7,0 cm und Spezialanker Nordische Fichte kesseldruckimprägniert grau Art.-Nr. indiv. Breite Höhe Fr./St. Ausführung H-Anker zum Einbetonieren

6063218G 250 178,5 777,00

6063318G 200 178,5 720,00

6063118G 125 178,5 558,00

Ausführung mit Spezialanker zum Aufdübeln

6063218DG 250 178,5 841,00

6063318DG 200 178,5 784,00

6063118DG 125 178,5 589,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6063018G 100 178,5 849,00

Torbeschlag siehe Seite 92-93

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 250 x 178,5 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 9,8 cm möglich

Beispiel Höhe 178,5 / 168,7 / 158,9 / 149,1 …

TRENNWAND „Horizontal 2.0“

dekorative Abtrennungen

beidseitig versetzt beplankt 2,0 x 5,8 cm

Lattenabstand ca. 4,0 cm

vorgefertigtes Element

inklusive Pfosten 7,0 x 7,0 cm und Spezialanker

Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. indiv. Breite Höhe Fr./St.

Ausführung H-Anker zum Einbetonieren

Anfangselement

6063218AG 250 178,5 777,00

6063318AG 200 178,5 720,00

Mittelelement mit Schrauben

6063218MG 250 178,5 694,00

6063318MG 200 178,5 657,00

Endelement mit Schrauben

6063218EG

6063318EG

Ausführung mit Spezialanker zum Aufdübeln

Anfangselement

6063218DAG 250 178,5 841,00

6063318DAG 200 178,5 784,00

Mittelelement mit Schrauben

6063218DMG

6063318DMG

Endelement mit Schrauben

6063218DEG 250 178,5 738,00

6063318DEG 200 178,5 699,00

Sonderanfertigungen möglich

Anfangselement

Mittelelement

Endelement

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 250 x 178,5 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 9,8 cm möglich

Beispiel Höhe 178,5 / 168,7 / 158,9 / 149,1 …

Abtrennung Raute transparent, dicht

Abtrennung mit leichtem Durchblick oder weitgehend blickdicht

ABTRENNUNG „Raute“ transparent hochwertige Abtrennung mit leichtem Durchblick aus Rautenprofil 2,1 x 7,0 cm gehobelt, gefast

Lattenabstand ca. 2,0 cm, mit Abdeckleiste Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St.

6018218D 200 180 398,00

6018918D 100 180 259,00

Sonderanfertigungen möglich

Einzellatten Rautenprofil siehe Seite 159

Tor ohne Schlosskastenausfräsung

6018118D 100 180 816,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

ABTRENNUNG „Raute“ dicht hochwertige Abtrennung weitestgehend blickdicht aus Rautenprofil 2,1 x 7,0 cm gehobelt, gefast

Lattenabstand ca. 0,8 cm, mit Abdeckleiste Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St.

6019218D 200 180 471,00

6019918D 100 180 312,00

Sonderanfertigungen möglich

Einzellatten Rautenprofil siehe Seite 159

Tor ohne Schlosskastenausfräsung

6019118D 100 180 866,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 200 x 180 cm

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Abtrennung Raute transparent, dicht

Bei Sonderhöhen transparent nur Rastermaß von ca. 8,7 cm möglich. Beispiel Höhe 180,0 / 171,3 / 162,6 / 153,9 …

Bei Sonderhöhen dicht nur Rastermaß von ca. 7,5 cm möglich Beispiel Höhe 180,0 / 172,5 / 165,0 / 157,5 …

Abtrennung Raute

transparent, dicht

Bei Sonderhöhen transparent nur Rastermaß von ca. 8,7 cm möglich

Beispiel Höhe

180,0 / 171,3 / 162,6 / 153,9 …

ABTRENNUNG „Raute“ transparent hochwertige Abtrennung mit leichtem Durchblick

aus Rautenprofil 2,1 x 7,0 cm Microriffelung, gefast

Lattenabstand ca. 2,0 cm, mit Abdeckleiste

Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. indiv. Breite Höhe Fr./St. 6018218G 179 180 373,00

6018918G 89 180 230,00

Sonderanfertigungen möglich

Einzellatten Rautenprofil siehe Seite 158

Tor ohne Schlosskastenausfräsung

6018118G 100 180 767,00

Torbeschlag siehe Seite 92-93

Vierkantpfosten

Microriffelung, Längskanten gefast

Kreuzholz Kopfform 15° schräg

Fichte kesseldruckimprägniert grau

Art.-Nr. Länge Stärke Fr./St. 9886190G 190 9,0 x 9,0 53,25

Bodenanker siehe Seite 56-57

Bei Sonderhöhen dicht nur Rastermaß von ca. 7,5 cm möglich

Beispiel Höhe

180,0 / 172,5 / 165,0 / 157,5 …

ABTRENNUNG „Raute“ dicht hochwertige Abtrennung weitestgehend blickdicht aus Rautenprofil 2,1 x 7,0 cm Microriffelung, gefast

Lattenabstand ca. 0,8 cm, mit Abdeckleiste Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. indiv. Breite Höhe Fr./St. 6019218G 179 180 426,00

6019918G 89 180 267,00

Sonderanfertigungen möglich

Einzellatten Rautenprofil siehe Seite 158

Tor ohne Schlosskastenausfräsung

6019118G 100 180 800,00

Torbeschlag siehe Seite 92-93

Vierkantpfosten

Microriffelung, Längskanten gefast Kreuzholz Kopfform 15° schräg Fichte kesseldruckimprägniert grau

Art.-Nr. Länge Stärke Fr./St. 9886190G 190 9,0 x 9,0 53,25

Bodenanker siehe Seite 56-57

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „indiv.“ (individuelles Maß): = Sonderbreite und Sonderhöhe möglich = nur Sonderhöhe möglich

Sonderanfertigungen bis zur Größe 179 x 180 cm

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

ABTRENNUNG „ThermoRaute“ transparent hochwertige Abtrennung mit leichtem Durchblick aus Rautenprofil 2,6 x 6,8 cm 30° gehobelt, gerundet

Lattenabstand ca. 2,0 cm

Thermokiefer

Art.-Nr. indiv. Breite Höhe

6018818TKW 179 179 495,00

6018918TKW 89 179 306,00

Sonderanfertigungen möglich

Einzellatten ThermoRaute siehe Seite 156

Tor ohne Schlosskastenausfräsung

6018118TKW 100 180 824,00

Torbeschlag siehe Seite 92-93

ABTRENNUNG „ThermoRaute“ dicht hochwertige Abtrennung weitestgehend blickdicht aus Rautenprofil 2,6 x 6,8 cm 30° gehobelt, gerundet Lattenabstand ca. 1,0 cm

Thermokiefer

Art.-Nr. indiv. Breite Höhe Fr./St.

6019818TKW 179 179 541,00

6019918TKW 89 179 324,00

Sonderanfertigungen möglich

Einzellatten ThermoRaute siehe Seite 156

Tor ohne Schlosskastenausfräsung

6019118TKW 100 180 887,00

Torbeschlag siehe Seite 92-93

LEIMHOLZPFOSTEN gehobelt, Längskanten gerundet

Thermokiefer

Art.-Nr. VPE Länge

Bodenanker siehe Seite 56-57 Pfostenabdeckung siehe Seite 54

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 179 x 179 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Abtrennung ThermoRaute

Bei Sonderhöhen transparent nur Rastermaß von ca. 8,8 cm möglich

Beispiel Höhe 179,0 / 170,2 / 161,4 / 152,6 …

Bei Sonderhöhen dicht nur Rastermaß von ca. 7,8 cm möglich

Beispiel Höhe 179,0 / 171,2 / 163,4 / 155,6 …

Abtrennung

Duolin, Unolin

ABTRENNUNG „Duolin“ hochwertige Abtrennung

beidseitig beplankt

aus Latten 2,0 x 4,5 cm gehobelt, gefast

Lattenabstand ca. 2,2cm

3 Riegel 2,0 x 5,8 cm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6022818D 179 179 433,00

Pfosten Lärche siehe Seite 54

Sonderanfertigungen möglich

ABTRENNUNG „Unolin“ hochwertige Abtrennung

einseitig beplankt

aus Latten 2,0 x 4,5 cm gehobelt, gefast

Lattenabstand ca. 2,2cm

3 Riegel 2,0 x 5,8 cm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6023818D 179 179 237,00

Pfosten Lärche siehe Seite 54

Sonderanfertigungen möglich

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 179 x 179 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

ABTRENNUNG „Turnus“ abgeschrägt hochwertige Abtrennung

aus Profilen 2,7 x 11,5 cm und 4,2 x 6,8 cm

Profilabstand ca. 1 cm

3 Riegel 2,6 x 6,8 cm

Profile oben abgeschrägt 30°

Thermokiefer

Art.-Nr. indiv. Breite Höhe Fr./St.

6013818TKW 179 179 650,00

Sonderanfertigungen möglich

Pfosten Thermokiefer siehe Seite 39

Tor ohne Schlosskastenausfräsung

6013118TKW 100 180 887,00

Torbeschlag siehe Seite 92-93

ABTRENNUNG „Listral“ hochwertige Abtrennung

aus Rautenprofil 2,6 x 6,8 cm, 30° gehobelt, gerundet

Lattenabstand ca. 3,0 cm

Thermokiefer

Art.-Nr. indiv. Breite Höhe Fr./St.

6012818TKW 179 179 553,00

Sonderanfertigungen möglich

Pfosten Thermokiefer siehe Seite 39

Tor ohne Schlosskastenausfräsung

6012118TKW 100 180 887,00

Torbeschlag siehe Seite 92-93

Abtrennung

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 179 x 179 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Profilholzwand Selbstbausatz

PROFILHOLZWAND „Selbstbausatz“ einfache und schnelle Montage flexibel in Länge und Höhe komplettes System aus Füllung, seitlichen U – Profilen und dachförmigen Abdeckleisten

PROFILBRETTER

Nut – und Feder Spezialprofil gehobelt, gerundet Deckbreite 8,3 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St. 8011147 110 146 2,0 x 9,5 9,95 8011167 110 168 2,0 x 9,5 12,30 U-Profil genutet zum Befestigen an Pfosten gehobelt, gerundet

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St. 6076179E 178 4,5 x 6,8 16,95 ABDECKLEISTE dachförmig als Abdeckung auf Profilbretter gehobelt, gefast

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE

Pfosten Kiefer siehe Seite 55 EDELSTAHL-SCHRAUBEN SET für ein Element bestehend aus: 22 Stück 4 x 40 + 10 Stück 4,5 x 70

Art.-Nr. VPE Fr./Set 7007250 21,85

Profilholzwand „Selbstbausatz“. So einfach ist die Montage

1. Setzen Sie die Pfosten im lichten Abstand von 156 cm bzw. 178 cm je nach gewählter Länge der Profilbretter.

2. Befestigen Sie nun die U-Profile mit je 3 Schrauben 4,5 x 70 an den Pfosten (Abb. 1).

3. Schieben Sie die Profilbretter ein. Achten Sie dabei darauf, dass die Profilfeder nach oben zeigt (Abb. 2) und die Profilbretter niemals dichter als zu der an der Feder abgesetzten Falzkanten gehen (Abb. 3).

Zu dicht gesetzte Profilbretter können nach Feuchtigkeitsaufnahme die komplette Wand nach oben drücken und die Abdeckleiste abheben.

Verschrauben Sie das untere, obere und mindestens jedes zweite Brett mit dem U-Profil (Schrauben 4 x 40 mm). Achten Sie darauf, dass sich die verschraubten Profilbretter in der Waagerechten (Wasserwaage) befinden.

4. Zuletzt wird die Abdeckleiste auf jeder Seite rechtwinklig zur Schräge mit je 2 Schrauben 4,5 x 70 befestigt (Abb. 4). Gegebenenfalls müssen die U-Profile in der Länge und die Profilbretter in der Breite nachgeschnitten werden.

ABTRENNUNG „Greyzy“ hochwertige Abtrennung

aus Latten 2,0 x 5,8 cm mit Mikroriffelung

Profilabstand ca. 1 cm

3 Riegel 2,1 x 7,0 cm

Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. indiv. Breite Höhe Fr./St.

6014818G 179 179 325,00

6014918G 89 179 178,00

Pfosten grau siehe Seite 38

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6014118G 100 180 832,00

Torbeschlag siehe Seite 92-93

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 180 x 180 cm möglich. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Bei Sonderbreiten nur Rastermaß von ca. 6,8 cm möglich

Beispiel Breite 172,2 / 165,4 / 158,6 / 151,8 …

Zaunsystem Lamello

Sichtschutz mit Lamellen.

SICHTSCHUTZZAUN „Lamello“

Lamellen 16 x 90 mm

Kiefer kesseldruckimprägniert

Art.-Nr. indiv. Breite Höhe Fr./St.

6015818 178,5 183 516,00

6015918 88,5 183 307,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6015118 100 183 807,00

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

Kanadische Gebirgsdouglasie

6015818D 178,5 183 623,00

6015918D 88,5 183 415,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6015118D 100 183 920,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

IPE, Resistenzklasse 1 (1 x geölt)

8215818 178,5 183 924,00

8215918 88,5 183 677,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

8211118 100 183 1356,00

Torbeschlag siehe Seite 92-93

PYRAMIDENPFOSTEN IPE

gehobelt, gefast

IPE, Resistenzklasse 1 (1 x geölt)

Art.-Nr. VPE Länge Stärke Fr./St. 8204190 190 9,0 x 9,0 235,00 8204240 240 9,0 x 9,0 294,00

Bodenanker siehe Seite 56-57

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 178,5 x 183 cm.

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

Bei Sonderhöhen nur Rastermaß von ca. 6,8 cm möglich

Beispiel Höhe 183,0 / 176,2 / 169,4 / 162,6 …

Zaunsystem Lamello

Kompaktzaun Struktur

KOMPAKTZAUN „Struktur“

aus Brettern 2,0 x 9,0 cm glatt gehobelt beidseitig beplankt, Gesamtstärke 6,0 cm komplett mit dachförmigem Abschlussprofil

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. Ausführung vertikal beplankt

6062818V 178,5 181 438,00

6062815V 178,5 151 378,00

6062918V 88,5 181 307,00

Abschlussstück

6062908V 88,5 151/181 387,00

6062905V 88,5 121/151 360,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6062118V 100 181 732,00

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

Den Kompaktzaun „Struktur“ Kiefer und Douglasie produzieren wir auch horizontal beplankt.

Bitte geben Sie bei Ihrer Bestellung den gewünschten Verlauf an

Beispiel: Kompaktzaun 178,5 x 181

Art.-Nr.

6062818V vertikale Ausführung Kiefer

6062818H horizontale Ausführung Kiefer

6062818DV vertikale Ausführung Douglasie

6062818DH horizontale Ausführung Douglasie

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß):

= Sonder breite und Sonder höhe möglich

= nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 178,5 x 181 cm.

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

KOMPAKTZAUN „Struktur“

aus Brettern 2,0 x 9,0 cm glatt gehobelt beidseitig beplankt, Gesamtstärke 6,0 cm komplett mit dachförmigem Abschlussprofil Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. Ausführung vertikal beplankt

6062818DV 178,5 181 536,00

6062815DV 178,5 151 464,00

6062918DV 88,5 181 377,00 Abschlussstück

6062908DV 88,5 151/181 475,00

6062905DV 88,5 121/151 439,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6062118DV 100 181 822,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

KOMPAKTZAUN „Samurai“ vertikal aus astreinen Brettern 1,9 x 9,0 cm geriffelt beidseitig beplankt, Gesamtstärke 5,7 cm komplett mit dachförmigem Abschlussprofil

Bangkirai unbehandelt

Art.-Nr. indiv. Breite Höhe Fr./St.

8462818V 178,5 181 816,00

8462815V 178,5 151 742,00

8462918V 88,5 181 536,00

Abschlussstück

8462908V 88,5 181/151 627,00

8462905V 88,5 121/151 598,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

8462118V 100 181 1034,00

Torbeschlag siehe Seite 92-93

KOMPAKTZAUN „Samurai“ horizontal aus astreinen Brettern 1,9 x 9,0 cm geriffelt beidseitig beplankt, Gesamtstärke 5,7 cm komplett mit dachförmigem Abschlussprofil Bangkirai unbehandelt

Art.-Nr. indiv. Breite Höhe Fr./St.

8462818H 178,5 181 816,00

8462815H 178,5 151 742,00

8462918H 88,5 181 536,00

Abschlussstück

8462908H 88,5 151/181 627,00

8462905H 88,5 121/151 598,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

8462118H 100 181 1034,00

Torbeschlag siehe Seite 92-93

PYRAMIDENPFOSTEN vierseitig geriffelt Bangkirai unbehandelt

Art.-Nr. VPE Länge Stärke Fr./St.

8404155 160 9,0x9,0 98,85

8404185 190 9,0x9,0 117,00

8404240 240 9,0x9,0 139,00

Bodenanker siehe Seite 56-57

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß):

= Sonder breite und Sonder höhe möglich

= nur Sonder höhe möglich

Speziell bei Bangkirai kann es in den ersten Jahren bei Regen zu einem Auswaschen oder Ausbluten von dunklen Inhaltsstoffen kommen. Bangkiraizäune sollten deshalb nicht direkt auf Betonoder Steinfliesen montiert werden.

Sonderanfertigungen bis zur Größe 178,5 x 181 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

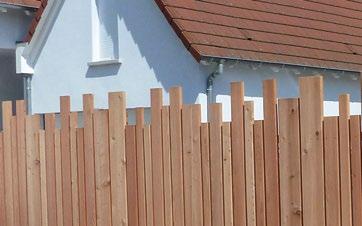

Dichtzaun Vertikus

DICHTZAUN „Vertikus“

aus Brettern 2,0 x 5,8/9,0/14,5 cm

gehobelt, gefast, einseitig beplankt

Bretterabstand ca. 1,0 cm

3 Riegel 180 x 4,4 x 4,4 cm

Montage mit L-Winkel zwischen den Pfosten

Zaun vor den Pfosten durchlaufend

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe Fr./St. 6088818 188 179 290,00

Tor ohne Schlosskastenausfräsung

6088118 100 179 732,00

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

EINZELTEILE „Vertikus“

Set aus 19 Brettern 179 cm lang

inkl. 3 Riegel, ohne Schrauben

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Länge Fr./St. 6088818S 179 218,00

DICHTZAUN „Vertikus“

aus Brettern 2,0 x 5,8/9,0/14,5 cm

gehobelt, gefast, einseitig beplankt

Bretterabstand ca. 1,0 cm

3 Riegel 180 x 4,4 x 4,4 cm

Montage mit L-Winkel zwischen den Pfosten

Zaun vor den Pfosten durchlaufend

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6088818D 188 179 391,00

Tor ohne Schlosskastenausfräsung

6088118D 100 179 848,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

EINZELTEILE „Vertikus“

Set aus 19 Brettern 179 cm lang

inkl. 3 Riegel, ohne Schrauben

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Länge

Fr./St. 6088818DS 179 315,00

ACHTUNG:

Bei den Sichtschutzzäunen Vertikus und Torre ist die Pfostenbefestigung nur möglich mit T-Eisen (S. 57) Art.-Nr. 6000007 bzw. 6000007E o. H-Anker (S.56), Art.-Nr. 6000008T bzw. 6000008TA

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß):

= Sonder breite und Sonder höhe möglich

= nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 178,5 x 181 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

DICHTZAUN „Torre“

aus Brettern 2,0 x 5,8/9,0/14,5 cm

gehobelt, gefast, einseitig beplankt

Bretterabstand ca. 1,0 cm

Bretterlänge 179/189/199 cm

3 Riegel 180 x 4,4 x 4,4 cm

Montage mit L-Winkel zwischen den Pfosten

Zaun vor den Pfosten durchlaufend

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe

6089818 188 179-199 313,00

Tor ohne Schlosskastenausfräsung

6089118 100 179-199 732,00

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

EINZELTEILE „Torre“

Set aus 19 Brettern 179-199 cm lang inkl. 3 Riegel, ohne Schrauben

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Länge

6089818S

DICHTZAUN „Torre“

aus Brettern 2,0 x 5,8/9,0/14,5 cm

gehobelt, gefast, einseitig beplankt

Bretterabstand ca. 1,0 cm

Bretterlänge 179/189/199 cm

3 Riegel 180 x 4,4 x 4,4 cm

Montage mit L-Winkel zwischen den Pfosten Zaun vor den Pfosten durchlaufend

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe

6089818D 188 179-199 416,00

Tor ohne Schlosskastenausfräsung

6089118D 100 179-199 848,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

EINZELTEILE „Torre“

Set aus 19 Brettern 179-199 cm lang inkl. 3 Riegel, ohne Schrauben

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Länge Fr./St.

6089818DS 179-199 346,00

ACHTUNG:

Bei den Sichtschutzzäunen Vertikus und Torre ist die Pfostenbefestigung nur möglich mit T-Eisen (S. 57) Art.-Nr. 6000007 bzw. 6000007E o. H-Anker (S.56), Art.-Nr. 6000008T bzw. 6000008TA

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß):

= Sonder breite und Sonder höhe möglich

= nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 178,5 x 181 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Dichtzaun Rustiko

DICHTZAUN „Rustiko“

aus Brettern 1,8 x 10 - 16 cm sägerau mit Baumkante

3 Riegel 2,5 x 7,0 cm sägerau

beidseitig versetzt beplankt unregelmäßige Breitenverteilung

Kiefer kesseldruckimprägniert chromfrei braun

Art.-Nr. indiv. Breite Höhe Fr./St.

6079818B 179 180 233,00

Tor ohne Schlosskastenausfräsung

6079118B 100 179 690,00

Torbeschlag siehe Seite 92-93

Sonderanfertigungen möglich

Lärche, Douglasie

Art.-Nr. indiv. Breite Höhe Fr./St.

6079818L 179 180 259,00

Tor ohne Schlosskastenausfräsung

6079118L 100 179 789,00

Torbeschlag siehe Seite 92-93

Sonderanfertigungen möglich

EINZELBRETTER „Rustiko“

sägerau mit Baumkante 10-16 cm breit

Kiefer kesseldruckimprägniert chromfrei braun

Art.-Nr. VPE Länge Stärke

8849180B 180 1,8 9,10

Lärche, Douglasie

Art.-Nr. VPE Länge Stärke

EINZELRIEGEL „Rustiko“ sägerau

Kiefer kesseldruckimprägniert chromfrei braun

Art.-Nr. VPE Länge

8848180B 179

Lärche, Douglasie

Art.-Nr. VPE Länge Stärke

8848180L 179 2,5 x 7,0

VIERKANTPFOSTEN „Rustiko“ sägerau

Kiefer kesseldruckimprägniert chromfrei braun

Art.-Nr. VPE Länge Stärke Fr./St. 9086190B 190 9,0 x 9,0

Lärche, Douglasie

Art.-Nr. VPE Länge Stärke Fr./St. 9086190L 190 9,0 x 9,0

Bodenanker siehe Seite 56-57

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 179 x 180 cm.

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

ABTRENNUNG „Fasett“ hochwertige Abtrennung mit leichtem Durchblick

aus Latten 2,0 x 4,5 cm gehobelt, gefast

Lattenabstand ca. 1,0 cm

3 Riegel 2,0 x 5,8 cm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6028818D 179 179 407,00

Pfosten Lärche siehe Seite 54

Sonderanfertigungen möglich

Bei Befestigung mit L-Winkel bitte Schraube 7007350VT verwenden

ABTRENNUNG „Duett“

hochwertige Abtrennung mit leichtem Durchblick

aus Latten 2,0 x 4,5 cm gehobelt, gefast

Lattenabstand ca. 1,0 cm

3 Riegel 2,0 x 5,8 cm

Kanadische Gebirgsdouglasie

Art.-Nr. indiv. Breite Höhe Fr./St. 6029818D 179 179 501,00

Pfosten Lärche siehe Seite 54

Sonderanfertigungen möglich

Bei Befestigung mit L-Winkel bitte Schraube 7007350VT verwenden

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß): = Sonder breite und Sonder höhe möglich = nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 179 x 179 cm. Preisberechnung: nächstgrößeres Maß + 25% Aufpreis Übergrößen auf Anfrage

Kompaktzaun Limes

KOMPAKTZAUN „Limes“

aus Halbhölzern Ø 5,5 cm Kopf abgeschrägt

Gesamtstärke 8,5 cm beidseitig versetzt beplankt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. indiv. Breite Höhe

6049818 178,5 178,5

6049815 178,5 148,5

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6049118 100 178,5 607,00

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 55

KOMPAKTZAUN „Limes“

aus Halbhölzern Ø 5,5 cm Kopf abgeschrägt

Gesamtstärke 8,5 cm beidseitig versetzt beplankt

Lärche, Douglasie

Art.-Nr. indiv. Breite Höhe

6049818L 178,5 178,5

6049815L 178,5 148,5 378,00

Sonderanfertigungen möglich

Tor ohne Schlosskastenausfräsung

6049118L 100 178,5 658,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 54

Bitte beachten Sie in der Tabelle oben die Möglichkeiten der Sonderanfertigung unter der Rubrik „ indiv.“ (individuelles Maß):

= Sonder breite und Sonder höhe möglich

= nur Sonder höhe möglich

Sonderanfertigungen bis zur Größe 178,5 x 178,5 cm.

Preisberechnung: nächstgrößeres Maß + 25% Aufpreis

Übergrößen auf Anfrage

DICHTZAUN „Florenz“

Rahmenstärke 4,5 x 4,5 cm

Lamellen 7 x 95 mm geriffelt

Kiefer kesseldruckimprägniert

Art.-Nr. VPE Breite Höhe Fr./St.

6030818 24 180 180 115,00

6030815 24 180 150 109,00

6030518 24 150 180 109,00

6030918 24 90 180 96,90

Pfosten Kiefer siehe Seite 55

ähnlich

Pfostenabdeckungen Zaunpfosten

Kreuzholz: bei diesem Einschnittverfahren werden aus einem Stamm 4 Kanthölzer hergestellt und das Holz dadurch „kerngetrennt“. Im Vergleich zur Standardqualität, bei der 1 Stamm 1 Kantholz ergibt (einstielig), wird dem Kantholz hierbei die Spannung genommen und es hat deutlich weniger Risse.

Kopfform gerade geeignet für Pfostenabdeckungen

Kopfform Pyramide nicht geeignet für Pfostenabdeckungen

Kopfform gerade geeignet für Pfostenabdeckungen

Kopfform Pyramide nicht geeignet für Pfostenabdeckungen

Kopfform schräg 23° passend für Edelstahlabdeckung

Bitte Code L für die Kopfform angeben!

PFOSTENABDECKUNGEN

für Pfosten 9,0 x 9,0 nur als Abdeckung für Kopfform gerade

Art.-Nr. VPE Form

1004005 10 Pyramide verzinkt 9,10 1004006 10 Kugel verzinkt 17,75 1004007 10 Pyramide Alu 23,60 1050001 10 Edelstahl

VIERKANTPFOSTEN

gehobelt, Längskanten gefast Lärche Kreuzholz unbehandelt

Art.-Nr. VPE Länge

Kopfform gerade 9886190L

Kopfform Pyramide 5301085L

LEIMHOLZPFOSTEN

gehobelt, Längskanten gerundet

Lärche Leimholz unbehandelt

Art.-Nr. Code Länge

Kopfform gerade

9886090LC 90 9,0x9,0 45,00 9886110LC 110 9,0x9,0 55,10 9886130LC 130 9,0x9,0 64,30 9886160LC 160 9,0x9,0 78,40 9886190LC 190 9,0x9,0 93,10

9886210LC 210 9,0x9,0 103,00

9886240LC 240 9,0x9,0 118,00

Kopfform Pyramide

5301085CL 90 9,0x9,0 56,30

5301105CL 110 9,0x9,0 66,00

5301125CL 130 9,0x9,0 75,90

5301155CL 160 9,0x9,0 91,50

5301185CL 190 9,0x9,0 106,00

5301240CL 240 9,0x9,0 129,00

5303125CL 130 11,5x11,5 124,00

5303190CL 190 11,5x11,5 172,00

Kopfform schräg 30°, 23° oder 15°

1041090L L 90 9,0x9,0 55,25 1041110L L 110

1041190L L 190 9,0x9,0 103,00 1041240L L 240 9,0x9,0 127,00

Ausführung Leimholz 1xBellProtec farblos behandelt Aufpreis 10% Stahlpfosten siehe S. 95

VIERKANTPFOSTEN

Kreuzholz gehobelt, Längskanten gefast

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St.

Kopfform gerade

9842180 90 190 7,0x7,0 15,35

9842210 90 210 7,0x7,0 16,90

9842240 90 240 7,0x7,0 19,20

9886180 60 190 9,0x9,0 23,35

9886210 60 210 9,0x9,0 25,80

9886240 60 240 9,0x9,0 29,85

Dekorpfosten Kopfform 2 x rund

5302085 60 90 9,0x9,0 18,35

5302105 60 110 9,0x9,0 20,30

5302125 60 130 9,0x9,0 21,90

5302155 60 160 9,0x9,0 26,80 5302185 60 190 9,0x9,0 31,00 5302210 60 210 9,0x9,0 34,70

5302240 60 240 9,0x9,0 38,95 5303125 36 130 11,5x11,5 45,75 5303185 36 190 11,5x11,5 65,40

Kopfform gerade geeignet für Pfostenabdeckungen

Dekorpfosten Kopfform 2 x rund nicht geeignet für Pfostenabdeckungen

LEIMHOLZPFOSTEN

gehobelt, Längskanten gerundet Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St. Kopfform gerade

9886180CL 190 9,0x9,0 52,50

9886210CL 210 9,0x9,0 58,05

9886240CL 240 9,0x9,0 66,35

Dekorpfosten Kopfform 2 x rund

5302085CL 90 9,0x9,0 38,80

5302105CL 110 9,0x9,0 43,55

5302125CL 130 9,0x9,0 48,80

5302155CL 160 9,0x9,0 56,75

5302185CL 190 9,0x9,0 64,75

5302210CL 210 9,0x9,0 69,95

5302240CL 240 9,0x9,0 78,00

Kopfform gerade geeignet für Pfostenabdeckungen

ZAUNLASUR

der optimale Schutz für Ihre Zäune pigmentiert für langen UV-Schutz

1 Liter für ca. 10–12 m2

Art.-Nr. Inhalt Farbton Fr./L. Fr. 6050001B 3 Liter braun 30,03 90,10

Für nachträgliche Schnittstellen

C&P Holzschutz verwenden siehe S.146

Dekorpfosten Kopfform 2 x rund nicht geeignet für Pfostenabdeckungen

Stahlpfosten siehe S. 95

Für lange Haltbarkeit: C&P Schnittstellenschutz

Einbautipps, Zubehör

Achtung: Alle angegebenen Zaun maße sind effektive Breiten und Höhen! Berücksichtigen Sie Platz für die Befestigung mit den L-Winkeln (min. 10 mm)

Einbautipps für Sichtund Windschutzzäune

Allgemeines: Die Einbautiefe und Art der Verankerung von Holz pfosten im Erdreich hängt von ver schiedenen Faktoren ab:

• Bodenbeschaffenheit (leichter oder schwerer Boden)

• Pfostenlänge über der Erde

• Beanspruchung des Pfostens Ist z. B. bei einem niedrigen Zaun (Siehe auch: Einbautipps für Niedrigzäune S. 97) in Ver bindung mit schwerem Boden ein Fundament oft gar nicht erforderlich, so ist bei schwerer Belastung ein Boden anker unumgänglich. Eine wichtige Rolle spielt auch die Beanspruchung. So verlangt ein Tür- oder ein Torpfosten eine bessere Verankerung als ein vergleichbarer Zaunpfosten, da die Tür als bewegliches Teil eine dynamische Kraft auf den Pfosten ausübt. Auch hier sind Bodenanker oder unser Stahlpfosten anzuraten. Längere Lebensdauer und größere Stabilität lohnen den Mehraufwand und die Mehrkosten.

Montage:

1. Bei Ankern zum Einbetonieren sollte das Fundament mindestens 60 cm tief in den Erdboden reichen, um eine gewisse Frost festigkeit zu gewährleisten. Der Fundamentquerschnitt sollte 30 cm x 30 cm aufweisen (für Carports und Schallschutzwände gelten andere Anforderungen an den Fundamentquerschnitt). Der Beton wird im Verhältnis von 1 Teil Zement, 2 Teilen Sand und 2 Teilen Kies gemischt. Er sollte bei der Verarbeitung recht fest sein, um ein Absinken des Ankers beim Ausrichten zu vermeiden. Zur guten Durch lüftung des Pfostenfußes sollte der Abstand des Boden ankers vom Untergrund mindestens 2 cm betragen.

Technische Datenblätter auf unserer Homepage:

ANKERMONTAGE

Auf Wunsch liefern wir sämtliche Anker von S. 56-57 bereits am Pfosten montiert

Art.-Nr.

6000000M

H-ANKER

2. Bei Ankern zum Aufdübeln sollte auf eine dem Untergrund entsprechend ausreichende Dimensionierung der verwendeten Schrauben und Dübel geachtet werden. (Länge der Schlüsselschraube mindestens 60 mm, Dübel mindestens S12).

3. Mit L-Winkeln werden die einzelnen Zaun elemente zwischen den Pfosten befestigt. Verwenden Sie mindestens 4, besser jedoch 6 Stück pro Element. Vor dem Einschrauben der L-Beschläge den Pfosten vorbohren.

60 cm lang, Materialstärke 5 mm, zum Einbetonieren Art.-Nr. VPE Breite Schraubenbedarf Fr./St. 6000008 20 9 (2 x 7007090) 33,65 6000009 20 11,5 (2 x 7007115) 43,75 starke Ausf. für Schallschutz Limes, Horizontal und Carports, 80 cm lang, Materialstärke 8 mm 6000009C 11,5 (2 x 7007115C) 74,95 6000009S 14 (2 x 7007115S) 80,95 mit Bohrungen für Senkschrauben, flächenbündig Materialstärke 6 mm, keine vorstehenden Schraubenköpfe besonders geeignet für Eckpfosten + Schallschutz Junior

6000008T 9 (2 x 7007090T) 49,00 zum Aufdübeln

6000008TA 9 (2 x 7007090T) 59,35 +(4 x 7007080)

ECKANKER

Spezialausführung für Eckpfosten Schallschutz Limes und Horizontal bei Lieferung komplett am Pfosten montiert

Art.-Nr. VPE Breite

6000009K 14

TORANKER T-Eisen

besonders stabile Ausführung für Torpfosten 9 x 9 oder 11,5 x 11,5 oder als Eckpfosten für Schallschutz Limes Junior aus T-Eisen 6 x 6 cm im Pfosten eingelassen bei Lieferung komplett am Pfosten montiert

Art.-Nr. Fr./St. zum Einbetonieren

6000007S 88,10 zum Aufdübeln

6000007SE 110,00

Bitte verwenden Sie: 4 x Schwerlastdübel Art.-Nr. 7007080 S. 57

Technische Datenblätter auf unserer Homepage:

ANKER T-Eisen verzinkt

aus T-Eisen 5 x 5 cm im Pfosten eingelassen bei Lieferung komplett am Pfosten montiert

Art.-Nr.

zum Einbetonieren

6000007

zum Aufdübeln

6000007E

Bitte verwenden Sie:

4 x Schwerlastdübel Art.-Nr. 7007080 S. 57

ANKER Schwertform verzinkt, pulverbeschichtet schwarz Komplett mit Inbusschrauben, Rosetten und Gewindehülsen für Pfosten 9,0 cm x 9,0 cm bei Lieferung komplett am Pfosten montiert

Art.-Nr.

zum Einbetonieren

6000017M

zum

Bitte verwenden Sie:

4 x Schwerlastdübel Art.-Nr. 7007080 S. 57

SCHRAUBEN

komplett mit U-Scheibe und Hutmutter für Befestigung von Anker, Seite 56 an Pfosten

Art.-Nr. Ankerbreite

T-Eisen im Pfosten eingelassen

Set mit Inbusschrauben + Gewindehülsen Edelstahl

M10 für Bodenanker zum Aufdübeln

zur Befestigung von L-Winkeln, verzinkt

VPE-Abnahme

kurze Ausf. für Abtrennung Tailor horizontal S. 15 und Abtrennung Stabello, S. 43 7007350VT

3,5 x 15

Schallschutz

Lärm ist allgegenwärtig: In der Arbeitswelt, beim Sport, in der Freizeit, im Verkehr, im näheren Wohnumfeld, in Ballungszentren usw.

In vielen Bereichen gibt es heute für den Gesundheitsschutz klare Richtlinien zur Schalldämmung.

Schallschutzzäune von Braun & Würfele sind geprüfte Lärmschutzsysteme, die sich dauerhaft sowohl funktionell als auch optisch als Schallschutz eignen. Für kleine Schutzzonen im privaten Bereich bis hin zu großflächigen Gebieten im gewerblichen Bereich.

Schallschutzzäune

reflektierend Schallschutzzaun Limes reflektierend

Schalldämmung > 26dB

Der Lärmpegel einer stark befahrenen Straße beträgt ca. 80 dB

Unsere reflektierenden Schallschutzzäune sind auf Luftschalldämmung geprüft. Die Bewertung erfolgt nach der DIN EN 1793-2 in Gruppe B 3 (vgl. Tabelle 1) Dieser reduzierte Schallpegel entspricht dem üblichen Tagespegel im Wohnbereich (40-60 dB).

Luftschalldämmung nach DIN EN 1793-2

Gruppe

Tabelle 1

Ausführung Junior reflektierend Verblendung

Ausführung Limes reflektierend Verblendung

Trägerplatte

Trägerplatte

Schalldämmung > 26dB

Absorption ca. 9 dB

Der Lärmpegel einer stark befahrenen Straße beträgt ca. 80 dB

Schallabsorption nach DIN EN 1793-1

Tabelle 2

Gruppe Absorption DLa dB

A0 Nicht ermittelt ohne Prüfergebnis

A1 < 4 nicht absorbierend

A2 4 bis 7 absorbierend

A3 8 bis 11 hoch absorbierend

A4 > 11 hoch absorbierend

Ausführung Limes hoch absorbierend

Verblendung

Trägerplatte

absorbierende Dämmung

Schallschutzzäune absorbierend

Unser Schallschutzzaun Limes ist einseitig hoch absorbierend erhältlich (Seite 66). Luftschalldämmung nach DIN EN 1793-2 Gruppe B 3 (vgl. Tabelle 1).

Schallabsorption nach DIN EN 1793-1

Gruppe A3 (vgl. Tabelle 2). Durch die außenliegende Absorptionsschicht wird eine Lärmverringerung erreicht, die der Mensch als „Halbierung“ der Lautstärke empfindet.

Schallschutzzaun Junior reflektierend

Ausführung Leistenprofil horizontal

Ausführung Leistenprofil vertikal

Ausführung Rautenprofil horizontal

SCHALLSCHUTZZAUN Junior reflektierend geprüft im Fensterprüfstand ohne Pfosten

Bewertung nach DIN EN 1793-2: DLR = 26 dB

Klassifizierung: Gruppe B3 Schalldämmung

Elemente für den leichten Aufbau zweigeteilt komplett mit Aufsatzleisten dachförmig

Flächengewicht ca. 30 kg/m2

Art.-Nr. VPE Breite Höhe Fr./St.

Kiefer kesseldruckimprägniert chromfrei

Verblendung 2,0 x 9,0 glatt gehobelt vertikal

6049220V 200 200 819,00

Verblendung 2,0 x 9,0 glatt gehobelt horizontal 6049220H 200 200 793,00

Kanadische Gebirgsdouglasie

Verblendung 2,0 x 9,0 glatt gehobelt vertikal 6049220DV 200 200 918,00

Verblendung 2,0 x 9,0 glatt gehobelt horizontal 6049220DH 200 200 892,00

Verblendung 2,1 x 7,0 Rautenprofil horizontal 6049220DT 200 200 945,00

Sondergrößen möglich

Tore auf Anfrage

MITTELPFOSTEN

2-seitig genutet

Art.-Nr. VPE Länge Stärke Fr./St. Kiefer kesseldruckimprägniert chromfrei

9886196 196 9,0 x 9,0 54,85

Lärche unbehandelt

9886196L 196 9,0 x 9,0 77,75

Anker zum Einbetonieren Art.-Nr. 6000008T, S. 56

Anker zum Aufdübeln Art.-Nr. 6000008TA, S. 56

ENDPFOSTEN

1-seitig genutet

Art.-Nr. VPE Länge Stärke Fr./St. Kiefer kesseldruckimprägniert chromfrei

9886196E 196 9,0 x 9,0 54,85 Lärche unbehandelt

9886196EL 196 9,0 x 9,0 77,75

Anker zum Einbetonieren Art.-Nr. 6000008T, S. 56

Anker zum Aufdübeln Art.-Nr. 6000008TA, S. 56

ECKPFOSTEN

90° genutet

Art.-Nr. VPE Länge Stärke Fr./St. Kiefer kesseldruckimprägniert chromfrei

9886196K 196 9,0 x 9,0 62,60 Lärche unbehandelt

9886196KL 196 9,0 x 9,0 85,30

Anker zum Einbetonieren Art.-Nr. 6000007S, S. 56

Anker zum Aufdübeln Art.-Nr. 6000007SE, S. 56

Ausführung reflektierend

Verblendung Trägerplatte

Alle Schallschutzwände haben standardmäßig eine dachförmige Abdeckung aus Holz. Auf Wunsch liefern wir hierzu auch eine Abdeckung aus verzinktem Blech.

Art.-Nr. Länge Fr./St. Mittelstück

6000070V 209 110,00 Endstück

6000071V 217 115,00 Einzelelement

6000072V 220 115,00

Schallschutzzaun Limes

reflektierend

SCHALLSCHUTZZAUN Limes reflektierend geprüft im Wandprüfstand mit Pfosten

Bewertung nach DIN EN 1793-2: DLR = 26 dB

Klassifizierung: Gruppe B3 Schalldämmung (s. S. 60)

Elemente für den leichten Aufbau zwei- bzw. dreigeteilt komplett mit Aufsatzleisten dachförmig

Flächengewicht ca. 40 kg/m2

Art.-Nr. VPE Breite Höhe Fr./St.

Verblendung Kiefer kesseldruckimprägniert chromfr.

Halbhölzer Ø 5,5 cm, senkrecht

6049220S 200 200 941,00

6049225S 200 250 1143,00

6049230S 200 300 1336,00

Verblendung Lärche

Halbhölzer Ø 5,5 cm unbehandelt, senkrecht

6049220D 200 200 1026,00

6049225D 200 250 1240,00

6049230D 200 300 1451,00

Verblendung kanadische Gebirgsdouglasie Leisten 2,0 x 5,8 cm unbehandelt, senkrecht

6049220KD 200 200 1290,00

6049225KD 200 250 1520,00

6049230KD 200 300 1752,00

Verblendung kanad. Gebirgsdouglasie Rautenprofil 2,1 x 7,0 cm unbehandelt, waagerecht

6049220TD 200 200 1290,00

6049225TD 200 250 1520,00

6049230TD 200 300 1752,00

Planung möglich

Sondergrößen möglich

Tore auf Anfrage

Höhen über 3 Meter und Spezialausführungen auf Anfrage möglich.

Alle Schallschutzwände haben standardmäßig eine dachförmige Abdeckung aus Holz. Auf Wunsch liefern wir hierzu auch eine Abdeckung aus verzinktem Blech.

Art.-Nr. Länge Fr./St. Mittelstück

MITTELPFOSTEN

2-seitig genutet

Art.-Nr.

Kiefer kesseldruckimprägniert chromfrei

H-Anker Art.-Nr. 6000009S siehe Seite 56 ENDPFOSTEN

1-seitig genutet

H-Anker Art.-Nr. 6000009S siehe Seite 56 ECKPFOSTEN

90° genutet

Kiefer kesseldruckimprägniert chromfrei

14,0 x 14,0 153,00 Lärche unbehandelt

9867197KL 197 14,0 x 14,0 135,00 9867247KL 247 14,0 x 14,0 168,00

9867297KL 295 14,0 x 14,0 204,00

Anker für Eckpfosten Art.-Nr. 6000009K siehe S. 56

STAHLPFOSTEN

zum Einbetonieren feuerverzinkt

Art.-Nr. VPE Länge für Bauhöhe Fr./St. IPE 140 als Mittelpfosten

6096250 250 200 387,00

6096300 300 250 436,00

6096350 350 300 486,00 UPE 140 als Endpfosten

6096250E

6096300E

6096350E

Sonderlängen möglich

Stahlpfosten zum Aufdübeln auf Anfrage

Ausführung reflektierend Verblendung

Trägerplatte

Verblendungen:

ca. Lattenabstand:

Schallschutzzaun Limes absorbierend

Ausführung oben: Rautenprofil bauseits geölt

SCHALLSCHUTZZAUN Limes absorbierend

Bewertung nach DIN EN 1793-2: DLR = 26 dB

geprüft im Wandprüfstand mit Pfosten

Klassifizierung: Gruppe B3 Schalldämmung (s. S. 60)

Bewertung nach DIN EN 1793-1: DLa=8 bzw. 9 dB

geprüft im Hallraum

Klassifizierung: Gruppe A3 Schallabsorption (s. S. 61) einseitig hoch absorbierendes Element für den leichten Aufbau zwei- bzw. dreigeteilt mit Aufsatzleisten dachförmig

Flächengewicht ca. 50 kg/m2

Art.-Nr. VPE Breite Höhe Fr./St.

Verblendung Kiefer kesseldruckimprägniert chromfrei

Halbhölzer Ø 5,5 cm, senkrecht DLa = 9 dB

6049220AS 200 200 1238,00

6049225AS 200 250 1516,00

6049230AS 200 300 1793,00

Verblendung Lärche

Halbhölzer Ø 5,5 cm unbeh., senkrecht DLa = 9 dB

6049220AD 200 200 1364,00

6049225AD 200 250 1655,00

6049230AD 200 300 1942,00

Verblendung kanadische Gebirgsdouglasie Leisten 2,0 x 5,8 cm unbehandelt, senkrecht DLa = 8 dB

6049220AKD 200 200 1559,00

6049225AKD 200 250 1812,00

6049230AKD 200 300 2067,00

Verblendung kanad. Gebirgsdouglasie Rautenprofil

2,1 x 7,0 cm unbehandelt, waagerecht DLa = 8 dB

6049220ATD 200 200 1559,00

6049225ATD 200 250 1812,00

6049230ATD 200 300 2067,00

Sondergrößen möglich

Tore auf Anfrage

Höhen über 3 Meter und Spezialausführungen auf Anfrage möglich.

Alle Schallschutzwände haben standardmäßig eine dachförmige Abdeckung aus Holz. Auf Wunsch liefern wir hierzu auch eine Abdeckung aus verzinktem Blech

Art.-Nr. Länge Fr./St. Mittelstück

6000070 209 120,00

Endstück

6000071 217 125,00 Einzelelement 6000072 220 125,00

MITTELPFOSTEN

2-seitig genutet Art.-Nr.

Kiefer

H-Anker Art.-Nr. 6000009S siehe Seite 56

genutet

Anker für Eckpfosten Art.-Nr. 6000009K siehe S. 56

STAHLPFOSTEN

zum Einbetonieren feuerverzinkt

Art.-Nr. VPE Länge

6096350E

Sonderlängen möglich

Stahlpfosten zum Aufdübeln auf Anfrage

Verblendung Trägerplatte absorbierende Dämmung

Verblendungen:

ca. Lattenabstand:

SCHALLSCHUTZZAUN „Horizontal“ kompaktes System aus Pfosten und Profilbohlen Montage mit H-Anker geprüft im Wandprüfstand mit Pfosten

Bewertung nach DIN EN 1793-2: DLR = 29 dB

Klassifizierung: Gruppe B3 Schalldämmung (s. S. 60)

Flächengewicht ca. 30 kg/m2

PROFILBOHLEN

Nut- und Feder-Spezialprofil mit 18 mm Feder Deckbreite 12,7 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE

2-seitig genutet

Kiefer kesseldruckimprägniert chromfrei

H-Anker Art.-Nr. 6000009C siehe Seite 56

ENDPFOSTEN

1-seitig genutet

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE

5301245E 245 11,5x11,5 83,65 H-Anker Art.-Nr. 6000009C siehe Seite 56

ECKPFOSTEN

90° genutet

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge

Anker für Eckpfosten Art.-Nr. 6000009K siehe S. 56

PFOSTENABDECKUNG

dachförmig als Abschluss auf Pfosten

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St. 6048017 17 3,4 x 20 8,25

ABDECKLEISTE dachförmig als Abschluss auf Profilbohlen

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St. 6048149 149 4,5 x 9,0 24,85 6048205 205 4,5 x 9,0 31,25

EDELSTAHL-SCHRAUBEN SET für ein Element 245 cm hoch bestehend aus: 22 Stück 5 x 100 + 7 Stück 4,5 x 60

Art.-Nr. VPE Fr./Set 7007255 35,60

SCHALLSCHUTZZAUN „Horizontal“

kompaktes System

aus Pfosten und Profilbohlen

Montage mit H-Anker

geprüft im Wandprüfstand mit Pfosten

Bewertung nach DIN EN 1793-2: DLR = 29 dB

Klassifizierung: Gruppe B3 Schalldämmung (s. S. 60)

Flächengewicht ca. 30 kg/m2

PROFILBOHLEN

Nut- und Feder-Spezialprofil mit 18 mm Feder

Deckbreite 12,7 cm

Douglasie unbehandelt

Art.-Nr. VPE Länge

2-seitig genutet Lärche unbehandelt Art.-Nr. VPE Länge

H-Anker Art.-Nr. 6000009C siehe Seite 56 ENDPFOSTEN

1-seitig genutet Lärche unbehandelt

Art.-Nr. VPE Länge

H-Anker Art.-Nr. 6000009C siehe Seite 56 ECKPFOSTEN

90° genutet Lärche unbehandelt

Art.-Nr. VPE Länge

5301180KL 180 14,0 x 14,0 119,00 5301245KL 245 14,0 x 14,0 165,00

Anker für Eckpfosten Art.-Nr. 6000009K siehe S. 56 PFOSTENABDECKUNG dachförmig als Abschluss auf Pfosten Lärche unbehandelt

Art.-Nr. VPE Länge Stärke Fr./St. 6048017L 17 3,4 x 20 10,10 ABDECKLEISTE dachförmig als Abschluss auf Profilbohlen Lärche unbehandelt

Art.-Nr. VPE Länge Stärke Fr./St. 6048149L 149 4,5 x 9,0 30,70 6048199L 199 4,5 x 9,0 40,75 EDELSTAHL-SCHRAUBEN SET für ein Element 245 cm hoch bestehend aus: 22 Stück 5 x 100 + 7 Stück 4,5 x 60

Art.-Nr. VPE

Holzzäune sind wesentliche, funktionelle und optische Gestaltungselemente im Außenbereich. Als dekorative Trennung der bepflanzten Umgebung fügen sich Niedrigzäune harmonisch in das Gesamtbild des Gartens ein.

Zäune eignen sich für die verschiedensten Einsatzgebiete als natürliche Grundstücksumrandung, Gliederung von Garten- und Landschaftsbereichen, zur Begrenzung von Pferdekoppeln usw.

Vorgartenzäune

weitere Tore siehe S. 79

VORGARTENZAUN „Kiefer“

aus Brettern 2,0 x 5,8 cm, gehobelt, gefast

Riegel 4,0 x 7,0 cm mit Schrägschnitt

V2A geschraubt, 19 Latten je Zaunfeld

Einteilung nur für Montage zwischen den Pfosten möglich

3 verschiedene Kopfformen zur Auswahl

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. Code Länge Höhe

6320120 L 180 120

Einzelzaunlatten

Art.-Nr. Code Länge

Pfosten Kiefer siehe Seite 94

Sonderanfertigungen möglich

ZAUNTORE

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm ohne Schlosskastenausfräsung

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. Code Länge Höhe

Doppeltore

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

Sonderanfertigungen möglich

ZAUNRIEGEL „Kiefer“

gehobelt mit Schrägschnitt zur Wasserabführung und Nut zur verdeckten Verschraubung

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St.

EDELSTAHLSCHRAUBEN

zum Selbstbau von Zaunelementen mit Schabenut und Fräsrippen

Edelstahl V2A

Art.-Nr. VPE Dim. Fr./100 Fr./VPE

100 4x45 mm 22,10

500 4x45 mm 18,85 94,25 nur VPE-Abnahme

VORGARTENZAUN „Kanad. Gebirgsdouglasie“ aus Brettern 2,0 x 5,8 cm, gehobelt, gefast Riegel 4,0 x 7,0 cm mit Schrägschnitt V2A geschraubt, 19 Latten je Zaunfeld Einteilung nur für Montage zwischen den Pfosten möglich 3 verschiedene Kopfformen zur Auswahl Kanadische Gebirgsdouglasie

Art.-Nr. Code Länge Höhe

6320060D L 180 60 216,00

6320080D L 180 80 234,00

6320100D L 180 100 254,00

6320120D L 180 120 269,00

Einzelzaunlatten

Art.-Nr. Code Länge

6120060D

6120150D L 150 2,0x5,8

Pfosten Lärche siehe Seite 94

Sonderanfertigungen möglich

ZAUNTORE

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm ohne Schlosskastenausfräsung

Kanadische Gebirgsdouglasie

Art.-Nr. Code Länge Höhe

7520008D L 100 80 488,00

7520010D L 100 100 534,00

7520012D L 100 120 579,00

Doppeltore

7540008D L 300 80 1082,00

7540010D L 300 100 1186,00

7540012D L 300 120 1286,00

Torbeschläge siehe Seite 92-93

Pfosten Lärche siehe Seite 94

Sonderanfertigungen möglich

ZAUNRIEGEL „Lärche“ gehobelt mit Schrägschnitt zur Wasserabführung und Nut zur verdeckten Verschraubung

Lärche

Art.-Nr. VPE Länge

EDELSTAHLSCHRAUBEN

zum Selbstbau von Zaunelementen mit Schabenut und Fräsrippen

Edelstahl V2A

Art.-Nr. VPE Dim. Fr./100 Fr./VPE 7007445 100 4x45 mm 22,10 7007445A 500 4x45 mm 18,85 94,25 nur VPE-Abnahme

weitere Tore siehe S. 79

Vorgartenzaun Torre

Pfostenbefestigung nur möglich mit T-Eisen (S. 57) Art.-Nr. 6000007 bzw. 6000007E o. H-Anker (S. 56), Art.-Nr. 6000008T bzw. 6000008TA

VORGARTENZAUN „Torre“

aus Brettern 2,0 x 5,8/9,0/14,5 cm

gehobelt, gefast, einseitig beplankt

Bretterabstand ca. 1,0 cm / Bretterlänge 79/89/99 cm

2 Riegel 180 x 4,4 x 4,4 cm

Montage mit L-Winkel zwischen den Pfosten

Zaun vor den Pfosten durchlaufend

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe Fr./St. 6089218 188 79-99 187,00

Tor ohne Schlosskastenausfräsung

6089110 100 79-99 442,00

Torbeschlag siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

VORGARTENZAUN „Torre“

aus Brettern 2,0 x 5,8/9,0/14,5 cm

gehobelt, gefast, einseitig beplankt

Bretterabstand ca. 1,0 cm / Bretterlänge 79/89/99 cm

2 Riegel 180 x 4,4 x 4,4 cm

Montage mit L-Winkel zwischen den Pfosten

Zaun vor den Pfosten durchlaufend

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge Höhe Fr./St. 6089218D 188 79-99 241,00

Tor ohne Schlosskastenausfräsung

6089110D 100 79-99 497,00

Torbeschlag siehe Seite 92-93

Pfosten Lärche siehe Seite 94

ZAUNFELD „Tubo inox“

aus Pfosten 9,0 x 9,0 cm vorgebohrt, 3,5 cm tief

1 Edelstahlhandlauf Ø 40 mm

4 Edelstahlrohre Ø 15 mm

Lieferform: Einzelteile ohne Pfostenkappe ohne Bodenanker und Einfräsung für Bodenanker

Achtung: Als Absturzsicherung bitte die einschlägige Bauordnung beachten!

Kiefer Mittelpfosten gehobelt kesseldruckimprägniert

Art.-Nr. VPE Länge Stärke Fr./St.

9886093 93 9,0 x 9,0 68,60

Endpfosten

9886093E 93 9,0 x 9,0 54,85

Eckpfosten

9886093K 93 9,0 x 9,0 77,55

Lärche Mittelpfosten gehobelt

9886093L 93 9,0 x 9,0 78,60 Endpfosten

9886093LE 93 9,0 x 9,0 65,35

Eckpfosten

9886093LK 93 9,0 x 9,0 88,25

Bangkirai Mittelpfosten geriffelt

8404093 93 9,0 x 9,0 129,00

Endpfosten

8404093E 93 9,0 x 9,0 114,00 Eckpfosten

8404093K 93 9,0 x 9,0 138,00

IPE Mittelpfosten gehobelt

8204093 93 9,0 x 9,0 194,00

Endpfosten

8204093E 93 9,0 x 9,0 182,00 Eckpfosten

8204093K 93 9,0 x 9,0 202,00

Rohrsatz Edelstahl für lichte Weite 143 cm bestehend aus:

Handlauf Ø 40 mm, 4 Edelstahlrohre Ø 15 mm

6000050 150 273,00

Sonderanfertigungen möglich.

Bodenanker siehe Seite 57

TORE „Tubo inox“ gute handwerkliche Verarbeitung, gehobelt

Rahmenstärke 4,5 cm ohne Schlosskastenausfräsung

Art.-Nr. VPE Länge Höhe Fr./St.

Kiefer kesseldruckimprägniert

7310009 100 90 412,00

Lärche

7310009L 100 90 494,00

Bangkirai

8411009 100 90 685,00 IPE

8210009 100 90 940,00

Torbeschläge siehe Seite 92-93

Vorgartenzäune Tubo inox

Pfostenabdeckung siehe S. 54

Friesenzäune

H = angegebene Zaunhöhe

Art.-Nr. 6327060 bis 6327120

Auf Wunsch fertigen wir Friesenzäune auch mit durchgehender

Latten höhe! Bitte fügen Sie bei Bestellung der gewählten

Artikel-Nr. ein „G“ bei.

H = angegebene Zaunhöhe

Art.-Nr. 6327060G bis 6327120G

FRIESENZAUN-FELDER

aus Brettern 2,0 x 9,0 cm, glatt gehobelt

Riegel 4,0 x 7,0 cm mit Schrägschnitt

V2A geschraubt

12 Latten je Zaunfeld

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE

Einzelzaunlatten

Art.-Nr. VPE Länge

Pfosten Kiefer siehe Seite 94

Zaunriegel siehe Seite 72

FRIESENZAUN-TORE

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm

Rahmenhölzer Fichte, ohne Schlosskastenausfräsung kesseldruckimprägniert chromfrei

Art.-Nr. VPE

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

FRIESENZAUN-DOPPELTORE

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm

Rahmenhölzer Fichte, ohne Schlosskastenausfräsung kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

Ausführung rund

7530008 300 80/95 1102,00

7530010 300 100/115 1191,00

7530012 300 120/135 1279,00

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

Auf Wunsch fertigen wir Friesenzäune auch mit durchgehender Latten höhe! Bitte fügen Sie bei Bestellung der gewählten ArtikelNr. ein „G“ bei.

H = angegebene Zaunhöhe

Art.-Nr. 6327060LG bis 6327120LG

FRIESENZAUN-FELDER

aus Brettern 2,0 x 9,0 cm, glatt gehobelt

Riegel 4,0 x 7,0 cm mit Schrägschnitt V2A geschraubt

12 Latten je Zaunfeld

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge Höhe

Einzelzaunlatten

Art.-Nr. VPE Länge Stärke

Pfosten Lärche siehe Seite 94

Zaunriegel siehe Seite 73

FRIESENZAUN-TORE

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm ohne Schlosskastenausfräsung

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge

7510008DG

7510010DG 100 100 540,00

7510012DG 100 120 585,00

Ausführung rund

7510008D 100 80/83 567,00

7510010D 100 100/103 611,00

7510012D 100 120/123 651,00

Torbeschläge siehe Seite 92-93

Pfosten Lärche siehe Seite 94

FRIESENZAUN-DOPPELTORE gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm ohne Schlosskastenausfräsung

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge Höhe

7530008DG 300 80 1092,00

7530010DG 300 100 1197,00

7530012DG 300 120 1299,00

Ausführung rund

7530008D 300 80/95 1307,00

7530010D 300 100/115 1408,00

7530012D 300 120/135 1496,00

Torbeschläge siehe Seite 92-93

Pfosten Lärche siehe Seite 94

H = angegebene Zaunhöhe

Art.-Nr. 6327060L bis 6327120L

Vorgartenzäune

ThermoRaute

Stabel l ito

ThermoRaute

Stabellito

VORGARTENZAUN „ThermoRaute“

aus Rautenprofil 2,6 x 6,8 cm 30° gehobelt, gerundet

Kopf mit Schrägschnitt

Riegel 2,6 x 6,8 cm 30° gehobelt gerundet

V2A geschraubt, 15 Latten je Zaunfeld

Einteilung nur für Montage zwischen den Pfosten möglich

Thermokiefer

Art.-Nr. VPE Länge Höhe

6321080TKW 179

6321100TKW 179

6321120TKW 179 120

Einzelzaunlatten auf Anfrage

Tor ohne Schlosskastenausfräsung

6321108TKW

LEIMHOLZPFOSTEN

gehobelt, Längskanten gerundet

Thermokiefer

Art.-Nr. VPE Länge Stärke Fr./St. 9886090TKW 90

Bodenanker siehe Seite 56-57

Sonderanfertigungen möglich

Pfostenabdeckung siehe Seite 54

VORGARTENZAUN „Stabellito“

aus 27 Latten 2,0 x 4,5 cm

Lattenabstand ca. 4,5 cm

gehobelt gefast

Kopf mit 30° Schrägschnitt

Riegel 2,0 x 5,8 cm mit Schrägschnitt

Einteilung nur für Montage zwischen den Pfosten möglich

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge Höhe Fr./St. 6322080D 180 80 250,00 6322100D 180 100 269,00 6322120D 180 120 304,00

Pfosten Lärche siehe Seite 94

Zaunriegel Lärche siehe Seite 73

Sonderanfertigungen möglich

EINZELZAUNLATTEN „Stabellito“

gehobelt gefast

Kopf mit 30° Schrägschnitt

Kanadische Gebirgsdouglasie

Art.-Nr. VPE Länge Sträke Fr./St. 6122080D 80 2,0x4,5 4,95 6122100D 100 2,0x4,5 5,85 6122120D 120 2,0x4,5 6,85

Sonderanfertigungen möglich

ZAUNTORE „Stabellito“

gute handwerkliche Verarbeitung ohne Schlosskastenausfräsung

Rahmen aus 4,5 x 12,0 cm Leimholz

Kanadische Gebirgsdouglasie

Art.-Nr. VPE

6322008D

6322012D

Sonderanfertigungen möglich

Torbeschläge siehe Seite 92-93

Pfosten Lärche siehe Seite 94

ZAUNTORE „Vorgartenzaun“

gute handwerkliche Verarbeitung ohne Schlosskastenausfräsung

Rahmen aus 4,5 x 12,0 cm Leimholz

Zaunlatten 2,0 x 5,8 cm

Bitte geben Sie bei der Bestellung die Kopfform F, T oder C an siehe Seite 72-73

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge

Kanadische Gebirgsdouglasie

7550008D 100 80 438,00

7550010D

7550012D

Sonderanfertigungen möglich

Torbeschläge siehe Seite 92-93

Pfosten siehe Seite 94

ZAUNTORE „Friesenzaun“

gute handwerkliche Verarbeitung

ohne Schlosskastenausfräsung

Rahmen aus 4,5 x 12,0 cm Leimholz

Zaunlatten 2,0 x 9,0 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

7560008

7560010 100 100 399,00

7560012 100 120 436,00

Kanadische Gebirgsdouglasie

7560008D

7560010D

7560012D 100 120 521,00

Sonderanfertigungen möglich

Torbeschläge siehe Seite 92-93

Pfosten siehe Seite 94

Tor mit Beschlag 7007100 montiert. DIN links

Tor mit Beschlag 7002100 montiert. DIN rechts

Tor mit Beschlag 7002100 montiert. DIN rechts

Senkrechtzäune

SENKRECHTZAUNFELDER

Latten zylindrisch gefräst, Köpfe gekegelt 21 Latten pro Feld auf Riegel montiert

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

Zaunpfosten Kiefer siehe Seite 82

SENKRECHTZAUNLATTEN zylindrisch gefräst, Köpfe gekegelt

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE

Zaunpfosten, Zaunriegel siehe Seite 82 Sonderanfertigungen möglich

SENKRECHTZAUN-Einzeltore

Latten zylindrisch gefräst, Köpfe gekegelt

Rahmenstärke 2,7 x 11,5 cm

Kiefer/Fichte kessel druckimprägniert chromfrei

Art.-Nr. Länge Höhe Fr./St. 7210006

7210015

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

Sonderanfertigungen möglich

SENKRECHTZAUN-Doppeltore

Latten zylindrisch gefräst, Köpfe gekegelt

Rahmenstärke 2,7 x 11,5 cm

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. Länge Höhe Fr./St.

7230006 300 60 488,00

7230008 300 80 537,00

7230010 300 100 585,00

7230012 300 120 646,00

7230015 300 150 711,00

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

Sonderanfertigungen möglich

SENKRECHTZAUNFELDER

Latten zylindrisch gefräst, Köpfe gekegelt 21 Latten pro Feld auf Riegel montiert Lärche, Douglasie unbehandelt

Art.-Nr. VPE Länge Höhe

6362060L

Pfosten Lärche siehe Seite 94

SENKRECHTZAUNLATTEN

zylindrisch gefräst, Köpfe gekegelt Lärche, Douglasie unbehandelt

Sonderanfertigungen möglich

ZAUNRIEGEL

zylindrisch gefräst, halbiert

Lärche, Douglasie unbehandelt

Art.-Nr. VPE Länge

SENKRECHTZAUN-Einzeltore

Latten zylindrisch gefräst, Köpfe gekegelt

Rahmenstärke 2,7 x 11,5 cm

Lärche, Douglasie unbehandelt

Art.-Nr.

Torbeschläge siehe Seite 92-93

Pfosten Lärche siehe Seite 94

Sonderanfertigungen möglich

SENKRECHTZAUN-Doppeltore

Latten zylindrisch gefräst, Köpfe gekegelt

Rahmenstärke 2,7 x 11,5 cm

Lärche, Douglasie unbehandelt

Art.-Nr. Länge Höhe

7230012L 300 120 891,00

7230015L 300 150 974,00

Torbeschläge siehe Seite 92-93

Pfosten Lärche siehe Seite 94

Sonderanfertigungen möglich

BLOCKRAHMEN-Einzeltore aus hochwertiger Fichte

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm

ohne Schlosskastenausfräsung

Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

7610008

Sonderanfertigungen möglich

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

BLOCKRAHMEN-Doppeltore aus hochwertiger Fichte

gute handwerkliche Verarbeitung

Rahmenstärke 4,5 x 12,0 cm ohne Schlosskastenausfräsung

Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

7630008 300 80 1264,00 7630010 300 100 1365,00 7630012 300 120 1460,00

Sonderanfertigungen möglich

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

ZAUNPFOSTEN T-Eisen

aus T-Eisen feuerverzinkt ohne Patentlaschen

Art.-Nr. VPE Länge Dimension Fr./St. 6244100 100 4,0x4,0 55,05 6244125 125 4,0x4,0 59,15 6244150 150 4,0x4,0 63,50 6244175

Sonderanfertigungen möglich

Patentlaschen verzinkt

7000010 10 6,10

ZAUNPFÄHLE

zylindrisch gefräst

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

ZAUNRIEGEL

zylindrisch gefräst, halbiert

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø Fr./St.

8,0 9,90

SCHERENZAUNFELDER

Latten zylindrisch gefräst, Köpfe gekegelt

22 Latten pro Feld, ohne Zaunriegel

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe Ø

Zaunpfosten, Zaunriegel siehe Seite 82

SCHERENZAUNLATTEN

Latten zylindrisch gefräst, Köpfe gekegelt

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge

Latten zylindrisch gefräst, Köpfe gekegelt

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. Länge Höhe

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

Sonderanfertigungen möglich

SCHERENZAUN-Doppeltore

Köpfe gekegelt

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. Länge Höhe

Torbeschläge siehe Seite 92-93

Pfosten Kiefer siehe Seite 94

Sonderanfertigungen möglich

RANGERZAUNBRETTER sägerau mit Baumkante 15–25 cm breit

Kiefer kesseldruckimprägniert chromfrei

Scherenzäune Rangerzäune

Kiefer

Staketenzaun Kastanie

Empfohlener Pfostenabstand unter Berücksichtigung der örtlichen Gegebenheiten: Zaunhöhe 80 – 150 cm: Abstand 120 – 150 cm

Anfangs-, End- und Eckpfosten mit Diagonalstrebe verstärken.

STAKETENZAUN „Kastanie“

gespalten, geschält, einseitig angespitzt auf 10 bzw. 5 Meter Rollen mit dreifacher Drahtverspannung verzinkt Lattenabstand ca. 8 cm der Pfahlabstand sollte ca. 120-150 cm betragen europäische Edelkastanie

Art.-Nr. VPE Länge Höhe

STAKETENZAUN „Kastanie“

gespalten, geschält, einseitig angespitzt auf 10 Meter Rollen mit dreifacher Drahtverspannung verzinkt Lattenabstand ca. 5 cm der Pfahlabstand sollte ca. 120-150 cm betragen europäische Edelkastanie

Art.-Nr. VPE Länge Höhe

STAKETENZAUN „Kastanie Vario“

gespalten, geschält, wechselnde Höhen einseitig angespitzt auf 5 Meter Rollen mit dreifacher Drahtverspannung verzinkt Lattenabstand ca. 2 – 3 cm der Pfahlabstand sollte ca. 120-150 cm betragen europäische Edelkastanie

Art.-Nr. VPE Länge Höhe

6383120 5 lfdm 113/120

STAKETENZAUN „Verbinder“ zum Verbinden der Staketenzaunrollen

Art.-Nr. VPE Länge Höhe

6000040 6,45 KRAMPEN zur Befestigung der Staketenzaunrollen

Art.-Nr. VPE Länge Höhe

6000041 100

nur VPE-Abnahme

Holzart Kastanie siehe Seite 11

Zaunpfahl Kastanie siehe Seite 86

Halbholz Kastanie siehe Seite 86

ZAUNTOR „Kastanie“ rustikale Ausführung inkl. Beschläge zur Selbstmontage europäische Edelkastanie

Art.-Nr. VPE Länge Höhe

6385080

6385100 100 100 368,00

6385120 100 120 387,00

6385150 100 150 537,00

ZAUNLATTEN „Kastanie“ naturrund, geschält, halbiert europäische Edelkastanie

Art.-Nr. VPE Länge Ø

Halbholz Kastanie siehe Seite 86

SICHTSCHUTZZAUN „Kastanie“ gesägt, geschält, einseitig angespitzt auf 5 Meter Rollen vierfache Drahtverspannung verzinkt Lattenabstand ca. 2-3 cm europäische Edelkastanie

Art.-Nr. VPE Länge Höhe Fr./Rolle

6382150 5 lfdm 150 321,00

6382175 5 lfdm 175 395,00

6382200 5 lfdm 200 472,00

Zaunpfähle Kastanie siehe Seite 86

Halbholz Kastanie siehe Seite 86

Holzart Kastanie siehe Seite 11

Sichtschutzzaun Kastanie

HALBHOLZ „Kastanie“

naturrund wie gewachsen, geschält europäische Edelkastanie

Art.-Nr. VPE Länge Ø

Sonderlängen auf Anfrage

RUNDHOLZ „Kastanie“

naturrund wie gewachsen, geschält europäische Edelkastanie

VPE

Sonderlängen auf Anfrage

ZAUNPFÄHLE „Kastanie“

naturrund wie gewachsen, geschält einseitig angespitzt europäische Edelkastanie Art.-Nr. VPE

Holzart Kastanie siehe Seite 11

SCHUTZPLANKEN

stabiles System aus Rundholz in verschiedenen Durchmessern

Pfosten mit Durchgangsbohrungen

Kiefer kesseldruckimprägniert chromfrei

Traversen horizontal mit Durchgangsbohrungen

Verbindungshalter für Rundholz verzinkt, pulverbeschichtet Art.-Nr. VPE

Schlossschrauben zur Befestigung mit Mutter und U-Scheibe

zur

Ø

Bitte unsere Einbauvorschriften beachten, S. 96-97

Schutzplanken Reflektorpfosten

PE-Verschlussstopfen

Reflektorpfosten

Begrenzungspfosten mit reflektierender Bandage eingefräst, 5 cm hoch

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

1212150R 68 150 12 34,45 1214150R 51 150 14 42,45 1216150R 39 150 16 50,95

Sonderlängen auf Anfrage

KOPPELZÄUNE

aus vorgefertigten Rundhölzern

Pfosten mit Ausfräsungen ohne Halter verzinkt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

„Typ A“ mit Ausfräsung

1210100A 95 100 10

„Typ C“ mit Ausfräsung und Bohrung Ø 8cm

„Typ D1“ mit 1 Bohrung Ø 8cm 1212100D1 68 100 12

1212125D1 68 125 12

1212150D1 68 150 12

1212175D1 68 175 12

1212200D1 68 200 12 28,85

1214100D1 51 100 14 21,15 1214125D1 51 125 14 25,30 1214150D1 51 150 14 29,40 1214175D1 51 175 14 33,40 1214200D1 51 200 14 37,65

„Typ D2“ mit 2 Bohrungen Ø 8cm

1212100D2 68 100 12 21,25 1212125D2 68 125 12 24,20 1212150D2 68 150 12 27,70 1212175D2 68 175 12 30,50

1214100D2 51

Lärche/Douglasie auf Anfrage

Längsbalken Ø 8 / 10 / 12 / 14 / 16 siehe S. 102,103

Pfostenabdeckung für Typ D siehe S. 91

Sonderanfertigungen möglich

Bitte unsere Einbauvorschriften beachten, S. 96-97

KOPPELZÄUNE

aus vorgefertigten Rundhölzern

Pfosten mit Ausfräsungen ohne Halter verzinkt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

„Typ D3“ mit 3 Bohrungen Ø 8cm

1212100D3 68 100 12

1212150D3 68 150 12

1214100D3 51 100 14

1214150D3 51 150 14

1214175D3 51 175 14

1214200D3 51 200 14 46,80

Längsbalken Ø 8 siehe Seite 102

Sonderanfertigungen möglich

Halter für Koppelzäune

verzinkt für Ø 10 / 12

Art.-Nr. VPE

für Ø 14 / 16

KOPPELZAUN „Typ F“

aus vorgefertigten Rundhölzern

Pfosten mit Ausfräsungen

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

1214100F 51 110 14

1214150F 51 150 14 43,90

Pfostenlänge 110 cm für Ankermontage

Längsbalken

1208200 150 200 8 13,80

Balkenkreuz (bestehend aus 2 Rundhölzern)

1208215F 75 209 8 37,00

Pfostenabdeckung siehe S. 91

ZAUNTORE „Koppelzaun“ stabile Ausführung komplett montiert mit Winkelbändern und Überwurffalle

Kiefer kesseldruckimprägniert chromfrei Art.-Nr. VPE

7040100 100 100 638,00 7040125 125 100 681,00

Sonderanfertigungen möglich

DOPPELTORE „Koppelzaun“ stabile Ausführung 2-flügelig

komplett montiert mit Winkelbändern Auflaufstütze, Feststeller und Überwurffalle

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

7041250 250 100 1334,00

7041300 300 100 1412,00

Sonderanfertigungen möglich

Pfostenabdeckung für Typ D und F siehe S. 91 Bitte unsere Einbauvorschriften beachten, S. 96-97

für Ankermontage

Lärche/Douglasie auf Anfrage

Zaunfeld Balustrade

ZAUNFELD „Balustrade 1“

aus Querhölzern Ø 8 cm und Sprossen Ø 6 cm, vormontiert

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

6335093 200 90

Tor komplett montiert mit Winkelbändern und Überwurffalle

PFOSTEN „Balustrade 1“ für Zaunfeld 2 x gebohrt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

1214111D2 110 14

1214176D2 175 14

Pfostenlänge 110 cm für Ankermontage

Sonderanfertigungen möglich

ZAUNFELD „Balustrade 2“

aus Querhölzern Ø 8 cm und Sprossen Ø 6 cm, vormontiert

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

6335078 200 75/90

Handlauf Ø 1208200 150 200 8 13,80

Tor komplett montiert mit Winkelbändern und Überwurffalle 7044100 100 90 680,00 7044125 125 90 720,00

PFOSTEN „Balustrade 2“ für Zaunfeld 3 x gebohrt

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø

1214111D3 110 14

1214176D3 175 14

Pfostenlänge 110 cm für Ankermontage

Sonderanfertigungen möglich

Bitte unsere Einbauvorschriften beachten, S. 96-97

Steigungen und Sonderanfertigungen auf Anfrage

Weidetor

Rahmen aus 9,0 x 9,0 cm

Waagrechte und diagonale Verstrebung 2,6 x 11,5cm

Inklusive Beschläge

Anschlag DIN links

Kiefer kesseldruckimprägniert chromfrei

Sonderanfertigungen möglich

PFOSTEN Weidetor gehobelt, Längskanten gefast Kopfform gefast

Kiefer kesseldruckimprägniert chromfrei Art.-Nr. VPE

BODENANKER T-Eisen verzinkt zum Einbetonieren für alle Ø möglich, Lieferung komplett montiert

PFOSTENABDECKUNGEN

HDPE Spritzguss grün, matte Struktur für Rundholz, zum Aufschrauben mit nicht abnehmbarem Stopfen Art.-Nr.

Schrauben 5 x 60 siehe Seite 149

BODENANKER für Rundholz zum Aufdübeln feuerverzinkt maximale Pfostenlänge 150 cm Art.-Nr. VPE für Ø

12

14

Weidetor Anker, Zubehör

Torbeschläge

Passend für Senkrechtzaun Einzel- und Doppeltore S. 80, 81 und Scherenzaun Einzel- und Doppeltore S. 83

Passend für Senkrechtzaun Einzel- und Doppeltore S. 80, 81 und Scherenzaun Einzel- und Doppeltore S. 83

GARTENTORFALLE

leichte Ausführung, verzinkt für einflüglige Tore

Art.-Nr. Torbreite

7001100 bis 100 cm

7001150 bis 150 cm

7001100M Montage Torbeschläge 50,90

Doppeltor-Überwurffalle

7003300 bis 300 cm 163,00

7003400 bis 400 cm

7003300M Montage Doppeltorbeschläge 74,95

DIN rechts

EINZELTOR-BESCHLÄGE

schwere Ausführung, verzinkt, Schlosstyp Buntbart für einflüglige Tore

Art.-Nr. Torbreite

7002100 bis 100 cm 129,00

7002150 bis 150 cm 153,00

7002100M Montage Torbeschläge 65,00

Doppeltor-Beschläge

7004300 bis 300 cm 215,00

7004400 bis 400 cm 256,00

7004300M Montage Torbeschläge 89,10

Achtung: Bei den Beschlägen Art.-Nr. 70071… bis 70084… ist eine Ausfräsung für das Schloss notwendig. Der Aufpreis für Montage Torbeschläge beinhaltet diese Ausfräsung.

EINZELTOR-BESCHLÄGE

Winkelbänder mit verstellbaren Rollen, verzinkt

Drückergarnitur Edelstahl

Art.-Nr. Torbreite

7007100 bis 100 cm

7007150 bis 150 cm

7007100M Montage Torbeschläge 123,00 pulverbeschichtet RAL 9007

Einsteckschloss mit Edelstahlstulpe

7007100P bis 100 cm

7007150P bis 150 cm 463,00

7007100M Montage Torbeschläge 123,00

DOPPELTOR-BESCHLÄGE

Winkelbänder mit verstellbaren Rollen, verzinkt

Drückergarnitur Edelstahl

Art.-Nr. Torbreite

7008300 bis 300 cm 527,00

7008400 bis 400 cm

7008300M Montage Doppeltorbeschläge 170,00 pulverbeschichtet RAL 9007

Einsteckschloss mit Edelstahlstulpe

7008300P bis 300 cm 822,00

7008400P bis 400 cm 898,00

7008300M Montage Doppeltorbeschläge 170,00

Für Bestellungen von Einzel- und Doppeltorbeschlägen sind folgende Angaben zwingend erforderlich:

1. Schlosstyp: Buntbart oder Profilzylinder

2. DIN-Richtung: links oder rechts (siehe Seite 96)

SONDERZUBEHÖR

Art.-Nr.

7000001

7000004 Auflaufstütze

mit 3 Schlüsseln

7000005

7000008

7000009

60mm Federweg

Torbeschläge

Passend für alle Niedrigzauntore der Seiten 72–82 mit Rahmenstärke 4,5 cm sowie für Sichtschutzzauntore der Seiten S. 15–53 (Abb. Einzeltor-Beschlag pulverbeschichtet)

Passend für alle Niedrigzaundoppeltore der Seiten 72–82 mit Rahmenstärke 4,5 cm (Abb. Doppeltor-Beschlag pulverbeschichtet)

DIN links

Zubehör Zaunpfosten

DEKORPFOSTEN

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke

Ausführung Kreuzholz gehobelt, gefast

5302085 60 90 9,0x9,0 18,35

5303185 36 190 11,5x11,5 65,40

Ausführung Leimholz gehobelt, gerundet

5302085CL 90 9,0x9,0 38,80

5302105CL 110 9,0x9,0 43,55

5302125CL 130 9,0x9,0

5302155CL

Kieferpfosten Kopfform gerade siehe S. 55

Für nachträgliche Schnittstellen C&P Holzschutz verwenden siehe S.146

PYRAMIDENPFOSTEN

Lärche unbehandelt, künstlich getrocknet Art.-Nr.

Ausführung Kreuzholz gehobelt, gefast

5301085L 90 9,0x9,0 32,50

5301105L 110 9,0x9,0 36,65

5301125L 130 9,0x9,0 41,20

5301155L 160 9,0x9,0 47,65

5301185L 190 9,0x9,0 55,40

Ausführung Leimholz gehobelt, gerundet

5301085CL 90 9,0x9,0 56,30

5301105CL 110 9,0x9,0 66,00

5301125CL 130 9,0x9,0 75,90

5301155CL 160 9,0x9,0 91,50

5301185CL 190 9,0x9,0 106,00

5303125CL 130 11,5x11,5 124,00

5303190CL 190 11,5x11,5 172,00

Lärchepfosten Kopfform gerade siehe S. 54

Lärchepfosten Kopfform schräg siehe S. 54

STAHLPFOSTEN

verzinkt, kompl. mit Abdeckkappe Materialstärke 5 mm

Art.-Nr. VPE Länge Stärke Fr./St.

6000190 190 9,0x9,0 281,00

6000270 270 9,0x9,0 363,00 BOHRSCHRAUBEN

zur Befestigung von Winkel u. Kloben an Stahlpfosten

Art.-Nr. VPE Stärke Fr./VPE

7007360 12 5,5 x 22 6,95 nur VPE Abnahme MONTAGEWINKEL

Art.-Nr. VPE

6000033 25 1,30 V2A Ausführung

6000033V 10 6,75

Schrauben zur Befestigung an Zaunelementen, S. 57

ANKERMONTAGE

Auf Wunsch liefern wir sämtliche Anker bereits am Pfosten montiert

Art.-Nr.

EINSCHLAGANKER gut verwendbar bei gewachsenem Boden

Art.-Nr. VPE Breite Schraubenbedarf Fr./St.

6000010 20 7 (2 x 7007070) 16,40

6000011 20 9 (2 x 7007090) 19,85 U-ANKER

Art.-Nr. VPE Breite Schraubenbedarf Fr./St. zum Aufdübeln

6000005 20 9 (2 x 7007090) 22,30 zum Aufdübeln seitlich für Montage auf L-Steine oder schmale Mauerscheiben

6000030 20 9 (2 x 7007091) 44,60

weitere Anker und Schrauben siehe S. 56-57

für max. Zaunhöhe: 100 cm für max. Zaunhöhe: 150 cm

für max. Zaunhöhe: 150 cm

weitere Anker und Schrauben siehe S. 56-57

Einbautipps

Doppeltore haben in der Regel einen Standflügel (mit Feststeller fixiert) und einen Gehflügel. Bitte geben Sie auch hier DIN-Richtung des Gehflügels an (siehe Text Abb. 5)

Für Bestellungen von Einzel- und Doppeltorbeschlägen sind folgende Angaben zwingend erforderlich:

1. Schlosstyp: Buntbart oder Profilzylinder

2. DIN-Richtung: links oder rechts

Einbautipps für Tore

Was Sie bei der Planung, der Bestellung, dem Kauf und der Montage berücksichtigen sollten:

1. Das lichte Maß zwischen den Türpfosten sollte stets größer sein als die Tür selbst (Abb. 1 bis 4). Beachten Sie hierzu auch den Unterschied zwischen dem Tor, (Abb. 2 und 3) das hinter dem Pfosten angeschlagen ist, und Abb. 4 zwischen den Pfosten. Bau en Sie immer ge nügend Spiel ein! Dann kann auch eine häufig benutzte und strapazierte Tür immer einwandfrei schließen. Sie klemmt nicht im Winter und öffnet sich im Sommer auch nicht von alleine!

2. Achten Sie vor allem bei großen und schweren Toren darauf, dass die Torpfosten ausreichend dimensioniert sind. In diesem Fall empfiehlt es sich auch, die Pfosten auf fundamentierte Anker zu setzen. Die längere Lebensdauer lohnt den Mehraufwand und die Mehrkosten (siehe Seite 56-57).

3. Beim Ausmessen und Montieren des Tors sollte ein Abstand zum Boden von ca. 5 cm berücksichtigt werden (Abb. 1+2).

4. Lassen Sie die Scharnierbänder gleichmäßig überstehen. Ist nämlich der Überstand am unteren Holm etwas ge rin ger, so senkt sich die Tür beim Öffnen. Ist die Bodenfreiheit zu gering, schleift oder verklemmt das Tor am Boden (Abb. 1). Montieren Sie relativ große, lange und schwere Flügel sogar etwas schief – auf der Schlossseite ca. 1 cm höher als auf der Anschlagseite. Das sieht zu nächst nur das geübte Auge! Zink- und Stanzreste in den Scharnieren schleifen sich schnell ab und auch der Rahmen gibt i. d. R. immer etwas nach. Spätestens nach ein paar Wochen sitzt Ihre Tür gerade zwischen den Pfosten.

5. Werden die Scharnierbeschläge hinten am Torpfosten montiert, so lassen sich Türen und Tore um fast 180° (Abb. 3) öffnen. Zwischen den Pfosten montierte Beschläge erlauben lediglich einen Öffnungswinkel von 90° (Abb. 4).

6. Je einfacher der Verschluss, desto einwandfreier ist die Funktion. Bei Einsteckschlössern kommt es auf millimetergenaue Montage an. Schon mehrmaliges gewaltsames Zuschlagen oder leichtes Verziehen des Rahmens genügen oftmals, um Öffnen und Schließen zu einem ständigen Ärgernis werden zu lassen. Bei niedrigen Türen und Toren verwenden Sie am besten eine Gartentorfalle oder einen Doppeltorüberwurf. Das funktioniert immer! Wer unbedingt auf Ihr Grundstück will, klettert ohnehin obendrüber. Und im Urlaub können Gartentorfalle und Doppeltorüberwurf mit einem Vorhängeschloss gesichert werden.

7. Auch ein Gartentor sollte gewartet werden! Prüfen Sie nach einiger Zeit den Sitz aller Schrauben. Ihre Zauntür ist kein Möbelstück. Sie ist Wind und Wetter ausgesetzt. Schmutz und Rost sammeln sich an Scharnieren und Schlössern. Fetten Sie diese regelmäßig. Sie danken es Ihnen mit einwandfreier Funktion und langer Lebensdauer.

In der Regel werden Tore und Beschläge so eingebaut, dass sie in das Grundstück hinein schwingen. Also von einer Verkehrsfläche, wie beispielsweise einem Gehweg in das eigentliche Grundstück hinein. Die Anschlagseite ist die Seite eines Tores, an der das Band (Scharnier) angeschlagen (befestigt) ist. Stellt man sich auf diese Seite und befinden sich die Bänder an der linken Seite der Tür, dann handelt es sich um eine links angeschlagene Tür (DIN links). Befinden sie sich rechts, so ist es eine rechts angeschlagene Tür (DIN rechts).

Einbautipps für Pfosten und Zäune

Abb. I Pfosten

Pfosten (Seiten 82, 94, 107) sind die tragenden Elemente jeden Zaunes, deshalb ist es ganz besonders wichtig, dass bei dem Setzen von Pfosten sorgfältig vorgegangen wird. Eckpfosten und Türpfosten immer zuerst aufstellen, anschließend die übrigen Pfosten entsprechend den Abständen einplanen und ausrichten. Abb. I zeigt Ihnen drei Möglichkeiten zur Pfostenbefestigung:

1. Einrammen eines gespitzten Zaunpfahles in die Erde, wo zuerst ein etwa 11/2 Spaten tiefes Loch (20 x 20) ausgehoben wird. Mit einem Locheisen wird dann der Boden so tief wie möglich gelockert. Danach Pfahl einrammen, damit er je nach Zaunhöhe ca. 50–70 cm in den Boden kommt. Vierkantpfosten schlägt man i. d. Regel nicht direkt ins Erdreich ein! Steine und Wurzeln im Boden drehen den Pfosten leicht aus der Flucht. Die Pfostenlöcher werden in voller Tiefe ausgehoben, der Pfosten eingestellt, und nach und nach mit dem Bodenaushub aufgefüllt und festgestampft.

2. Pfosten für schwere Belastung, z. B. Torpfosten, werden in der Regel in ein speziell vorbereitetes Loch eingesetzt und einbetoniert. Holzpfosten sollten auf gar keinen Fall vollständig umschlossen einbetoniert werden. Holz arbeitet! Es verbindet sich deshalb nicht mit dem Beton. Das am Pfosten eindringende Regenwasser dringt in das Fundament ein und kann nur sehr schlecht verdunsten. Zur besseren Standfestigkeit sollte deshalb nur ein Betonkranz um den Pfosten gegossen werden. (Abb.1/2). Der Pfosten wird mit Hilfe einer Holzstrebe ausgerichtet und fixiert. Nachdem der Beton abgebunden hat, kann diese entfernt werden.

3. Noch besser ist die Verwendung von Bodenankern (Abb. I/3). (Siehe auch Seite 56: Einbautipps für Sichtund Windschutzzäune).

Abb. II Zaunmontage

An den gesetzten Eckpfählen mit Nägeln einen Bindfaden befestigen und diesen als Richtschnur spannen. So ist Höhe und Fluchtlinie festgelegt. Nun die noch benötigten Pfosten zwischen den Eckpfosten einbringen und Querrahmen (Riegel) Seiten 72, 73, 81, 82, 86 mit der flachen Seite an die Pfosten nageln oder schrauben. Abstand „H” zwischen den Riegeln sollte ungefähr die Hälfte der Zaunhöhe betragen. Zuletzt werden die Zaunlatten angebracht. Bitte verwenden Sie eine Wasserwaage und kontrollieren Sie jede zweite oder dritte Latte.

Abb. III Anbringen von fertigen Zaunelementen

Bei fertigen Senkrechtzaunelementen (Seite 80, 81) sind die Latten nur einmal pro Riegelseite genagelt, daher lassen sich die Riegel parallel verschieben (gilt nur für Art.-Nr. 6362060 bis 6362120); Latten sollten immer senkrecht stehen, mit Wasserwaage ausrichten.

Abb. IV Ranger- oder Bohlenzäune Ranger- oder Bohlenzäune (Seite 83) werden an die Pfosten genagelt oder geschraubt. Die Anzahl der Bohlen hängt von der Höhe des Zaunes ab. Richtwert: bis 80 cm Zaunhöhe 2 Bohlen, ab 100 cm Zaunhöhe 3 Bohlen. Die schematische Darstellung in Abb. IV zeigt 2 Varianten der Zaunmontage bei Rangeroder Bohlen zäunen.

Palisaden, Pfähle

Funktionale Elemente in Landschaft und Garten.

Rundholzpalisaden werden zur Abgrenzung, Hangbefestigung, als Sichtschutz oder Schneefangstangen eingesetzt.

Holzpfähle dienen als Stützelemente im Garten- und Landschaftsbau sowie der Land- und Forstwirtschaft.

Der dauerhafte Holzschutz wird durch RAL-güteüberwachte Kesseldruckimprägnierung gesichert.

10 Jahre Herstellergewährleistung bei Einhaltung unserer Einbauvorschriften!

Gewährleistung

Imprägnierte Holzbauelemente. Mit Sicherheit haltbar!

10 Jahre Gewährleistung für RAL-gütegesicherte Holzprodukte (gemäß RAL-GZ 411 „Imprägnierte Holzbauelemente“)

Für alle Produkte, die mit der RAL-Kennzeichnungsklammer gekennzeichnet sind, übernehmen wir eine 10-jährige Herstellergewährleistung gegen Fäulnis. Voraussetzung hierfür ist u.a. die Einhaltung unserer Einbauvorschriften. Die Gewährleistungserklärung können Sie unter www.braun-wuerfele.de im Internet abrufen und ausdrucken.

Produkte mit dem RAL-Gütezeichen haben folgende Eigenschaften:

• Verwendung von Rohholz in hoher Qualität

• Einsatz amtlich geprüfter Holzschutzmittel

• Fachkompetente Imprägnierung nach dem neuesten Stand der Technik

Mitglied in der RAL-Gütegemeinschaft

Als Mitglied der RAL-Gütegemeinschaft imprägnieren wir unsere RAL-Produkte entsprechend der strengen Güte- und Prüfbestimmungen RAL GZ 411.

Die RAL-Güteüberwachung

Die Güteüberwachung erfolgt durch die Verknüpfung der Fremdüberwachung durch die externen RAL-Güteprüfer mit einer permanenten Selbstüberwachung. Alle Imprägnierungen werden dabei protokolliert und zusammen mit Kontrollbohrungen an den imprägnierten Hölzern dokumentiert. Das schafft höchste Sicherheit für eine optimale Imprägnierung und Haltbarkeit.

Wichtig! Die RAL-Kennzeichnungsklammer

10 Jahre Gewährleistung für alle Produkte mit dieser RAL-Kennzeichnungsklammer bei Einhaltung unserer Einbauvorschriften!

Herstellungsjahr Unsere Betriebsnummer

Einbauvorschriften für Palisaden

Palisaden als Sichtschutz ohne statische Beanspruchung.

1. Graben ausheben. Tiefe ist 1/3 der Gesamtpalisadenlänge +20 cm für Kiesschicht.

2. Kiesschicht einbringen (ca. 20 cm), um ein schnelleres Versickern von Wasser zu er reichen. Damit vor allem bei schweren und feuchten Böden keine Staunässe entsteht.

3. Palisaden dicht an dicht verlegen, dabei ausrichten und mit einer Richtlatte fixieren.

4. Graben mit Aushubmaterial auffüllen. Eine im zweiten Drittel der Auffüllung eingebrachte Magerbetonschicht erhöht die Stabilität und verhindert das Herauslösen von einzelnen Palisaden (dies ist jedoch nur bei lockerem Boden notwendig).

Bitte beachten Sie vor dem Einbau unsere Einbauvorschriften

Einbauvorschriften ohne statische Beanspruchung

Palisaden mit statischer Beanspruchung, als Stützwand o.ä.

1. Graben ausheben. Tiefe ist 1/3 der Gesamtpalisadenlänge +20 cm für Kiesschicht.

2. Kiesschicht einbringen (ca. 20 cm), um ein schnelles Versickern von Wasser zu erreichen, damit vor allem bei schweren und feuchten Böden keine Staunässe entsteht.

3. Palisaden dicht an dicht verlegen. Dabei den Palisaden eine leichte Neigung gegen den Hang geben. Mit Richtlatte fixieren.

4. Erstes Drittel des Grabens mit Aushubmaterial auffüllen. Im zweiten Drittel eine Magerbetonschicht einbringen, Fundamentkopf unbedingt dachförmig abschrägen, danach mit Aushubmaterial anfüllen.

5. Vor dem Anfüllen muss unbedingt auf der Hangseite eine für den Außenbereich geeignete Noppenbahn oder Ähnliches als Trennschicht zwischen dem Erdreich und der Palisadenwand eingebaut werden. Dies verhindert eine ständige Durchfeuchtung der Palisaden und stellt gleichzeitig eine mechanische Sperre gegen Schadorganismen im Boden (z.B. holzzerstörende Pilze) dar. Dadurch wird auch Durchrieseln und Auswaschen von Erdreich verhindert.

Einbauvorschriften mit statischer Beanspruchung

(Noppenbahn)

Palisaden

Zum Wohnen gehören persönliche Bereiche. Das heißt Räume und Plätze, wo man sich ungestört zurückziehen kann. Im Außenbereich kann man sich eine solche Ruheecke durch einen Sichtschutz aus Holzpalisaden schaffen, ohne dass dadurch der Garten „zugemauert“ wirkt.

RUNDHOLZPALISADEN

zylindrisch gefräst, bis 400 cm gefast Kiefer kesseldruckimprägniert chromfrei

Pfostenabdeckungen für Ø 8, 10, 12 und 14 siehe S. 91

Bitte unsere Einbauvorschriften beachten, S. 101

RUNDHOLZPALISADEN

Kiefer kesseldruckimprägniert chromfrei Art.-Nr.

Kiefer/Fichte

Ø 14, 16 und 18 auf Anfrage

Bitte unsere Einbauvorschriften beachten, S. 101

Palisaden Halbholz

Wer den guten alten Sandkasten noch in bester Erinnerung hat, wird umso freudiger die frei gestaltete Sandkuhle begrüßen. Mit Rundholzpalisaden eingefasst, lässt sie sich der Landschaft hervorragend anpassen. Das unterschiedliche Höhenniveau der Palisaden betont den natürlichen Verlauf von Bodenwellen und bildet dadurch keine harte, unnatürliche Abgrenzung.

Palisaden Schwedenfeuer

RUNDHOLZPALISADEN

zylindrisch gefräst, gefast Douglasie/Lärche ohne Imprägnierung

Art.-Nr. VPE Länge Ø

1210150L 95 150 10 15,15 1210200L 95 200 10 19,95 1210300L 28 300 10 32,90 1210400L 28 400 10

1212150L 68 150 12

1212200L 68 200 12

1212300L 25 300 12

1212400L 25 400 12

1214150L 51 150 14

1214200L 51 200 14

1214300L 22 300 14

1214400L 22 400 14

1216150L 39 150 16

1216200L 39 200 16 50,25 1216300L 19 300 16 80,40 1216400L 19 400 16

1218150L 33 150 18

1218200L 33 200 18

1218300L 16 300 18

1218400L 16 400 18

für den Einbau mit Erdkontakt empfehlen wir RAL-Kieferpalisaden, kesseldruckimprägniert mit Gewährleistung, siehe Seite 100 Sonderlängen möglich

HALBHOLZPALISADEN

zylindrisch gefräst

Douglasie/Lärche ohne Imprägnierung

Art.-Nr. VPE Länge Ø

3314400L 44

Ø 16 und 18 auf Anfrage

SCHWEDENFEUER

zylindrisch gefräst

Brenndauer: ca. 2,5 Stunden

Douglasie/Lärche ohne Imprägnierung

Art.-Nr. VPE Länge Ø Fr./St. 1220050LS 23 50 20 21,60 nur VPE-Abnahme

ROBINIEN-RUNDHOLZ

naturrund

entrindet, geschliffen im Prinzip splintfrei

Robinie unbehandelt

Holzart Robinie, S. 11

Pfähle auf Anfrage

EICHENPFÄHLE

sägerau, gespitzt

Eiche

Sonderanfertigungen

STÜTZWAND

aus Rund- und Halbhölzern zylindrisch gefräst

Kiefer kesseldruckimprägniert chromfrei

Sonderanfertigungen möglich

Sonderanfertigungen möglich

Bitte unsere Einbauvorschriften beachten, S. 101

MINIPFÄHLE Rundholz zylindrisch gefräst Kiefer kesseldruckimprägniert chromfrei

MINIPFÄHLE Kantholz sägerau, unbehandelt

Kiefer kesseldruckimprägniert chromfrei

GARTENBAUPFÄHLE

zylindrisch gefräst

einseitig gespitzt, einseitig gefast Kiefer/Fichte kesseldruckimprägniert chromfrei

Bitte unsere Einbauvorschriften beachten, S.

Konstruktionsholz Terrassenholz

Holz bedeutet Harmonie in der klassischen und modernen Architektur. Das vielseitige Programm an Leisten, Profilholz, Brettern, Bohlen, Kanthölzern und Brettschichtholz passt zu den individuellen Konstruktionen und Einsatzgebieten in der Planung von Garten und Landschaft.

B&W-Holzarten für Konstruktion und Terrasse: Kiefer, Douglasie, Lärche, Thermokiefer, Bambus, Itauba, Angelim Pedra, Ipé.

QLICK Terrassen-Verlegesystem

Bambus, BPC und WPC

Hartholz-Terrassen verlegen mit unseren Befestigungssystemen IGEL® oder TuttoDuo vgl. Kapitel Decking Systeme.

BWS-Holzarten, vorgenutet: Nord. Kiefer – kessel-druckimprägniert mit wasserabweisendem Schutzmittel (15 Jahre Gewährleistung), Thermokiefer, Douglasie und Kanadische Lärche unbehandelt. Perfekt verlegen mit TuttoDuo oder BWS Connector (Kapitel Decking Systeme).

Holztreppen – Selbstbausatz.

Konstruktionsholz Unterkonstruktion

Kiefer KONSTRUKTIONSHOLZ Kiefer gehobelt, gefast Kiefer kesseldruckimprägniert chromfrei

Sonderanfertigungen möglich

Holzschutz für nachträgliche Schnittstellen S.

UNTERKONSTRUKTION für Terrassenbau sägerau

Kiefer kesseldruckimprägniert chromfrei

Sonderanfertigungen möglich

Unterkonstruktion gehobelt S. 118

Holzschutz für nachträgliche Schnittstellen S. 146

BRETTSCHICHTHOLZ Kiefer als Konstruktionsholz bestens geeignet sehr formstabil

gehobelt, gerundet produziert nach EN 14080:2013, GL 24h

Kiefer kesseldruckimprägniert chromfrei Art.-Nr.

9842400CL

Holzschutz für nachträgliche Schnittstellen S. 146

BRETTSCHICHTHOLZ Lärche als Konstruktionsholz bestens geeignet sehr formstabil gehobelt, gerundet produziert nach EN 14080:2013, GL 24h Lärche unbehandelt

Schwellen Kiefer, Eiche

GARTENBAUSCHWELLEN

sägerau

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Dim. Fr./St. 9108250 45 250 10x20 61,70 9137250 28 250 12x24 90,30 9167250 24 250 14x24 105,00

Holzschutz für nachträgliche Schnittstellen S. 146

Sonderanfertigungen möglich

GARTENBAUSCHWELLEN

gehobelt, gefast

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Dim. Fr./St. 9908250 45 250 9,5x19,5 70,05 9937250 28 250 11,5x23,5 101,00 9967250 24 250 13,5x23,5 118,00

Holzschutz für nachträgliche Schnittstellen S. 146

Sonderanfertigungen möglich

SCHWELLEN sägerau

Eiche unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St. 5250200 20 200 12x24 137,00 5250250 20 250 12x24 170,00

5250300 20 300 12x24 205,00

Sonderanfertigungen möglich

SCHWELLEN

gehobelt, gefast

Eiche unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St.

5250200G 20 200 11x23 147,00

5250250G 20 250 11x23 185,00

5250300G 20 300 11x23 221,00

Sonderanfertigungen möglich

TERRASSENBELAG Kiefer

zweiseitig geriffelt

Kanten gefast

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE

7991300 49

7991400 49 400 2,6x14,5 26,05

7931300 42 300 4,5x14,5 32,35

7931400 42 400 4,5x14,5 43,10

Bitte unsere Einbauvorschriften beachten, S. 140

Sonderanfertigungen möglich

Holzschutz für nachträgliche Schnittstellen S. 146

Unterkonstruktion Kiefer siehe Seite 110, 118

verdeckte Befestigung mit Z-Connector S. 153

Profilholz, Holzpflaster Kiefer

PROFILHOLZ gehobelt

als Boden- oder Wandverkleidung

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr.

Holzschutz für nachträgliche Schnittstellen S. 146

RUNDHOLZPFLASTER

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Ø Fr./m2 5015010 16 m2 10 10-20 66,15

Terrassenbelag

Douglasie, Lärche

3-Steg Riffelung

Fassadenprofil Universal D siehe S. 159

TERRASSENBELAG Douglasie technisch getrocknet

Douglasie unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St. vierseitig gehobelt, Kanten gerundet

9704300DG 112

beidseitig 3-Steg Riffelung, Kanten gerundet 9704300GD 112

vierseitig gehobelt, Kanten gefast

9778300D 150

9886500D 60 500 9,0 x 9,0

Bitte unsere Einbauvorschriften beachten, S. 140 Pflegeöle siehe Seite 146 verdeckte Befestigung mit Z-Connector S. 153 Unterkonstruktion Kiefer siehe Seite 110, 118 Unterkonstruktion kanad. Lärche siehe Seite 119

TERRASSENBELAG Lärche technisch getrocknet Europäische Lärche unbehandelt Art.-Nr. VPE Länge Dim. Fr./St. zweiseitig geriffelt, Kanten gefast 9690300L 49 300 2,6 x14,0 31,85 9690400L 49 400 2,6 x14,0 42,45 9690500L 49 500 2,6 x14,0 53,05 vierseitig gehobelt, Kanten gefast

9886300L 60 300 9,0 x 9,0 70,85 9886400L 60 400 9,0 x 9,0 94,50 Bitte unsere Einbauvorschriften beachten, S. 140 Pflegeöle siehe Seite 146 verdeckte Befestigung mit Z-Connector S. 153 Unterkonstruktion kanad. Lärche siehe Seite 119

TERRASSENBELAG Kanadische Lärche

feinjährig, im Prinzip splintfrei technisch getrocknet glatt gehobelt, Kanten gefast Kanadische Lärche unbehandelt

Art.-Nr. VPE Länge

9704360KL 91 360 2,7 x14,0 53,25

9704420KL 91 420 2,7 x14,0 62,15 9704480KL 91 480 2,7 x14,0 71,05 9704510KL 91 510 2,7 x14,0 75,45 9704600KL 91 600 2,7 x14,0 88,80

9791420KL 70 420 4,0 x14,2 97,10 9791480KL 70 480 4,0 x14,2 111,00

9791510KL 70 510 4,0 x14,2 118,00

9791540KL 70 540 4,0 x14,2 125,00

Bitte unsere Einbauvorschriften beachten, S. 140

Pflegeöle siehe Seite 146

Unterkonstruktion kanad. Lärche siehe Seite 119 verdeckte Befestigung mit Z-Connector S. 153 für Stärken 2,7 cm möglich

TERRASSENBELAG Kanadische Lärche feinjährig, im Prinzip splintfrei technisch getrocknet glatt gehobelt, Kanten gefast Kanadische Lärche unbehandelt

Art.-Nr. VPE Länge

9698300KL 135 300 2,7 x11,5 36,55

9698420KL 135 420 2,7 x11,5 51,10 9698480KL 135 480 2,7 x11,5 58,35

Bitte unsere Einbauvorschriften beachten, S. 140 Pflegeöle siehe Seite 146

Unterkonstruktion kanad. Lärche siehe Seite 119 verdeckte Befestigung mit Z-Connector S. 153

gehobelt

TERRASSENBELAG Thermokiefer gute Fäulnisresistenz und hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C) glatt gehobelt, Kanten gefast Thermokiefer

Art.-Nr. VPE Länge Dim. Fr./St. 9207390TKW 135 390 2,7 x11,5 39,00 9207420TKW 135 420 2,7 x11,5 42,00 9207480TKW 135 480 2,7 x11,5 47,95

Bitte unsere Einbauvorschriften beachten, S. 140

Pflegeöle siehe Seite 146

Unterkonstruktion Kiefer siehe Seite 110, 118

Unterkonstruktion kanad. Lärche siehe Seite 119 verdeckte Befestigung mit Z-Connector S. 153

glatt gehobelt

Thermokiefer, glatt gehobelt

BWS Terrassenholz, vorgenutet

BWS

Best-Wood-System

Bestes Holz. Beste Befestigung.

Ein ausgereifter Produktbereich von Braun&Würfele.

Mit den Connectoren können alle vorgenuteten BWS -Systemholzarten einfach und schnell verdeckt befestigt werden.

Keine Schrauben beeinträchtigen die schöne Oberfläche dieser Beläge.

Informationen zu den BWS Befestigungssystemen siehe S. 150, 151

BWS Terrassenholz

Vorgenutetes BWS -Systemholz für die Verlegung mit dem BWS oder TuttoDuo Connector:

• Nord. Kiefer 15 Jahre Gewährleistung siehe S. 117/118 Holzschutz mit WOLWAX® siehe S. 117/118

• Douglasie siehe S. 118

• Kanadische Lärche unbehandelt siehe S. 119

• Thermokiefer (Abb. S. 116) und Thermokiefer Color siehe S. 120-121

BWS- und TuttoDuo Aufbauanleitungen und BWS-Montage-Film im Internet:

BWS Terrassenholz Montage

Nordische Kiefer mit WOLWAX ® -Behandlung

Praktische und einfache Verlegung mit vorgenutetem Qualitäts-Holz ( BWS Wood, S. 118-121) sowie dem BWS -Befestigungssystem von Braun&Würfele (S. 150) bzw. dem TuttoDuo (Aufbauanleitung, S. 151)

WOLWAX® -Behandlung 15 Jahre Gewährleistung

• Nordische Kiefer (S. 118) kesseldruckimprägniert mit einem wasserabweisenden Schutzmittel (WOLWAX®, vgl. Schaubild rechts).

Nordische Kiefer wächst langsamer als Kiefernbäume in unseren Breitengraden. Das Holz ist daher dichter und formstabiler.

Durch die WOLWAX® -Behandlung wird zusätzlich eine deutlich geringere Feuchtigkeitsaufnahme und damit eine erhöhte Formstabilität erreicht. Rissbildung und Algenbildung werden ebenfalls reduziert, das Holz behält länger sein natürlich schönes Aussehen.

Durch die RAL-güteüberwachte Kesseldruckimprägnierung mit den seit Jahrzehnten bewährten Wolmanit ®CX-Holzschutzsalzen erhält das Holz einen langjährigen Schutz vor holzzerstörenden Pilzen und Insekten, dabei erfüllt Wolmanit ® -CX die neuesten Europäischen Richtlinien und Verordnungen (BPR, Reach).

Der wasserabweisende Effekt der WOLWAX® -Behandlung an der Holzoberfläche kann sich durch Sonnenlicht und Bewitterung nach einiger Zeit abschwächen. Wir em pfehlen daher, die Hölzer von Zeit zu Zeit mit Koralan-Holzöl wieder aufzufrischen (S. 146).

Wichtig! Bei der Montage entstandene Schnittstellen müssen mindestens 3 x mal mit dem eigens dafür vorgesehenen Schnittstellenschutz Wolmanit ® C&T (S. 146) nachbehandelt werden. Unsere Einbauvorschriften für Holzterrassen (S. 140, 141), insbesondere Punkt 5, Abb. 4. Ausbildung von Stößen in Längsrichtung, sind einzuhalten.

Holzschutz und Pflege:

WOLWAX® Holz formstabil • wasserabweisend • langlebig

• Nordische Kiefer

• Wachsbehandlung im Tiefenschutzverfahren

• Deutlich geringere Feuchtigkeitsaufnahme –verbesserte Formstabilität

• Verminderte Algenbildung

• Bewährter Langzeitschutz durch Wolmanit ® -CX-Kesseldruckimprägnierung

• RAL-güteüberwachte Imprägnierqualität (Seite 177)

• Lange Haltbarkeit durch Pflege (Seite 146)

BWS – Nordische Kiefer mit WOLWAX® -Behandlung (S. 118)

Jahr

Jahr

Jahr

mit herkömmlichem Schutzmittel behandelt

mit Schutzmittel und WOLWAX® behandelt

® = eingetragenes Warenzeichen der Dr. Wolman GmbH

BWS Terrassenholz, vorgenutet Nordische Kiefer, Douglasie

15 Jahre Gewährleistung

BWS-Befestigungssystem (S. 150) und TuttoDuo (S. 151) für die verdeckte Befestigung

BWS Terrassenbelag Nordische Kiefer hohe Dauerhaftigkeit durch wasserabweisende Imprägnierung Wolwax genutet für verdeckte Befestigung beidseitig 3-Steg Riffelung, Kanten gerundet 15 Jahre Gewährleistung

Nord. Kiefer kesseldruckimprägniert Wolwax

Art.-Nr. VPE Länge

9204390CS 91 390

9204420CS 91 420

9204450CS 91 450

9204510CS 91 510

Holzschutz für nachträgliche Schnittstellen S. 146

Montage mit TuttoDuo oder BWS Connector

Koralan Holzöl S. 146

BWS Terrassenbelag Douglasie technisch getrocknet genutet für verdeckte Befestigung glatt gehobelt, Kanten gerundet Douglasie unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St.

Pflegeöle siehe Seite 146

Montage mit TuttoDuo oder BWS Connector

Unterkonstruktion Douglasie siehe Seite 114

BWS Unterkonstruktion UNIVERSAL hohe Dauerhaftigkeit und Formstabilität durch wasserabweisende Imprägnierung Wolwax für alle BWS-Holzarten geeignet gehobelt, gefast 15 Jahre Gewährleistung

Kiefer kesseldruckimprägniert Wolwax

Art.-Nr. VPE Länge Dim. Fr./St. 9208300CS 140 300 4,5x6,8 20,00 9208420CS 140 420 4,5x6,8 28,00

Holzschutz für nachträgliche Schnittstellen S. 146

BWS Terrassenbelag Kanadische Lärche feinjährig, im Prinzip splintfrei technisch getrocknet genutet für verdeckte Befestigung glatt gehobelt, Kanten gerundet Kanadische Lärche unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St.

9203420KL 91 420 2,7x14,0 65,25

9203510KL 91 510 2,7x14,0 79,30

9203600KL 91 600 2,7x14,0 93,35

Pflegeöle siehe Seite 146

Montage mit TuttoDuo oder BWS Connector

BWS Terrassenholz, vorgenutet Kanadische Lärche

BWS Terrassenbelag Kanadische Lärche feinjährig, im Prinzip splintfrei technisch getrocknet genutet für verdeckte Befestigung beidseitig 2-Steg Riffelung, Kanten gerundet Kanadische Lärche unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St. 9702420KL 91 420 2,7x14,0 65,25 9702510KL 91 510 2,7x14,0 79,30 9702600KL 91 600 2,7x14,0 93,35

Pflegeöle siehe Seite 146

Montage mit TuttoDuo oder BWS Connector

2-Steg Riffelung

Unterkonstruktion technisch getrocknet gehobelt, gefast Kanadische Lärche unbehandelt

Art.-Nr. VPE Länge Dim. Fr./St.

9778420KL 140 420 4,5 x 6,8 51,60

9778480KL 140 480 4,5 x 6,8 58,95

9778510KL 140 510 4,5 x 6,8 62,65

BWS Terrassenholz, vorgenutet

Thermokiefer

3-Steg Riffelung

Microriffelung

beidseitig gehobelt

BWS Terrassenbelag Thermokiefer gute Fäulnisresistenz und hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C) genutet für verdeckte Befestigung Thermokiefer

Art.-Nr. VPE Länge

Ausführung beidseitig 3-Steg Riffelung

Kanten gerundet

9204360TKW 91 360

9204390TKW 91 390 2,7 x

9204420TKW 91 420 2,7 x 14,0

9204450TKW 91 450 2,7 x 14,0

9204480TKW 91 480 2,7 x 14,0

9204510TKW 91

Pflegeöle siehe Seite 146

Montage mit BWS Connector Unterkonstruktion Kiefer siehe Seite 110, 118

Ausführung beidseitig Microriffelung

Kanten gerundet

9202390TKW 91 390 2,7 x 14,0 49,20

9202420TKW 91 420 2,7 x 14,0 53,05

9202450TKW 91 450 2,7 x 14,0 56,80

9202480TKW 91 480 2,7 x 14,0 60,60

9202510TKW 91 510 2,7 x 14,0 64,35

Pflegeöle siehe Seite 146

Montage mit BWS Connector Unterkonstruktion Kiefer siehe Seite 110, 118

Ausführung beidseitig gehobelt

Kanten gerundet

9203390TKW 135 390 2,7 x 11,5 40,35

9203420TKW 135 420 2,7 x 11,5 43,50

Pflegeöle siehe Seite 146

Montage mit BWS Connector Unterkonstruktion Kiefer siehe Seite 110, 118

Thermokiefer Color

BWS Terrassenbelag Thermokiefer Color gute Fäulnisresistenz und hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C) genutet für verdeckte Befestigung hohe Farbstabilität

Thermokiefer mit BWS-Pflege braun geölt Art.-Nr. VPE Länge Dim. Fr./St. Ausführung beidseitig 3-Steg Riffelung Kanten gerundet

9204360TK 91 360 2,7 x 14,0 53,65

9204390TK 91 390 2,7 x 14,0 58,10

9204420TK 91 420 2,7 x 14,0 62,60

9204450TK 91 450 2,7 x 14,0 67,00

9204480TK 91 480 2,7 x 14,0 71,45

9204510TK 91 510 2,7 x 14,0 76,00

BWS-Pflegeöl braun S. 146 Montage mit BWS Connector Unterkonstruktion Kiefer siehe Seite 110, 118

3-Steg Riffelung

BWS Connector (S. 150) für die verdeckte Befestigung

Schritt für Schritt macht's QLICK!

Einfach schnell verlegt in optischer Harmonie

Terrassen-Verlegesystem

QLICK

Terrassen-Verlegesystem bei Braun & Würfele:

Mit dem neuen QLICK-Verlegesystem für unterseitig genutete Dielen gelingt die Verlegung von Terrassendielen einfach und schnell: „Aufklicken statt verschrauben“!

Die Dielen werden auf der Alu-Unterkonstruktion mit vormontierten Befestigern durch einen Klick-Mechanismus schraubenlos montiert. Das System bietet eine einfache und fehlerfreie Montage und liefert gleichzeitig ein harmonisches und gleichbleibendes Fugenbild. Durch die bereits vorgegebenen Abstände der Befestiger werden die Spezialdielen in der Breite 120 mm ohne aufwendiges Ausrichten einfach aufgeklickt.

Mehr Zeit einsparen geht nicht, da der Unterbau des QLICK-Systems mit bewährtem Terrassenzubehör kombiniert werden kann. Ob Terrassenlager oder entsprechende Verbinder der Systemschienen – nutzen Sie alle Vorteile des Gefälle- und Höhenausgleichs bei der Montage.

Terrassen-Verlegesystem

Terrassenlager Clip

schneller und einfacher Aufbau für das Aufklicken der Alu-UK gleicht Gefälle des Untergrundes bis zu 8% aus Belastbarkeit je Lager bei 75 cm Achsabstand 4 kN bei 95 cm Achsabstand 2 kN

Art.-Nr. VPE Verstellbereich

7021222 24 14,5-22,5

Schrauben für Befestigung an Aluminium S. 149

Isopad hochwertige dampfdiffusionsfähiges Gummigranulat als Unterlage für die Terrassenlager

Art.-Nr. VPE Länge

für Dachfolien oder Balkonabdichtungen mit Beschichtung 7020019B 10 19,2 19,2

nur VPE-Abnahme

TWIXT Isostep pulverbeschichtet RAL 9005 als Querversteifung oder als Unterkonstruktion auch für Tutto Duo geeignet

Art.-Nr. VPE Länge Breite Stärke

niedrige Aufbauhöhen sind mit Isostep möglich S. 148

QLICK Belag Thermokiefer

gute Fäulnisresistenz und hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C) schnelle und einfach Montage glatt, Kanten gerundet, Oberfläche bombiert untere Seite genutet für das Qlick System Thermokiefer

Art.-Nr. VPE Länge Dim.

9201390TKW 390 2,6 x 12,0

9201420TKW 420 2,6 x 12,0

9201450TKW 450 2,6 x 12,0

9201510TKW 510 2,6 x 12,0

QLICK Alu-UK pulverbeschichtet RAL 9005 inklusive vormontierter Clips für eine schraubenlose Montage

Länge 196,4 für 16 Dielen

Länge 396,8 für 32 Dielen

Art.-Nr. VPE Länge Breite Stärke

90°

QLICK Befestiger

inkl. Bohrschraube 3,9x9,5 mm für die Montage auf Twixt Isostep und Isostep auch für den Austausch einzelner Bretter

Art.-Nr. VPE

nur VPE-Abnahme

Terrassenbelag Itauba

Itauba

Itauba (botan. Mezilaurus lindaviana, Mezilaurus itauba) ist ein im tropischen Südamerika heimischer Laubholzbaum. Itauba gehört zur Familie der Lauraceae, die für die im Holz und in allen anderen Pflanzenteilen vorkommenden aromatischen Verbindungen schon seit Jahrhunderten geschätzt werden.

Bei Itauba ist es weniger das Aroma, sondern vielmehr die sehr gute natürliche Dauerhaftigkeit, und die sehr guten Festigkeitswerte, die das Holz kennzeichnen. Bei Trocknung neigt das Holz zu kleinen Rissen an der Oberfläche und an den Stirnseiten. Die Oberfläche hat eine leicht fettige Anmutung.

Itauba hat eine mittelbraune bis gelblichbraune Farbe mit zum Teil markanten dunklen, fleckigen Farbeinlagerungen, sogenannten „tiger prints“. Diese sind typisch für Itauba und entstehen durch dunkle mineralische Ablagerungen.

Durch UV-Einstrahlung dunkelt Itauba sehr schnell nach, dadurch werden diese „tiger prints“ kaum noch wahrgenommen. Auch ein Anstrich mit einem pigmentierten Pflegeöl ergibt ein homogeneres Erscheinungsbild. Im Laufe der Zeit stellt sich, wie bei jedem Holz, eine natürlich graue Patina ein. Diese Vergrauung lässt sich nur durch einen wiederholten pigmentierten Anstrich mit einem Pflegeöl verringern. Hierfür eignet sich das B&W-Hartholz-Pflegeöl ganz besonders.

Verwenden Sie bei der Verarbeitung von Itauba bitte nur Edelstahl und decken Sie das umliegende Holz bei Metallarbeiten unbedingt ab, da umherfliegende Späne zu schwarzen Verfärbungen führen können. Frische Schnittkanten müssen unbedingt versiegelt werden. Unser Hartholz-Schnittstellenschutz vermindert das Einreißen der Stirnkante.

Bitte beachten Sie unsere Einbauvorschriften, Seite 140, 141.

Wichtig:

Alle Hartholzarten werden in der Regel mit etwas Überlänge produziert. Die Bretter müssen deshalb bei der Montage noch auf das exakte Maß gekürzt werden.

TERRASSENBELAG

im Prinzip astfreie Sortierung technisch getrocknet vierseitig gehobelt, Kanten gerundet

Itauba, Resistenzklasse 1

Terrassenbelag Itauba Angelim Pedra Bangkirai

Bitte informieren Sie sich über die Längenverfügbarkeit

Wichtig:

Für gehobelte Beläge empfehlen wir

Top Finish Feinschliff

Eine Seite geschliffen Aufpreis 8%

Bitte unsere Einbauvorschriften beachten, S. 140

Pflegeöle und Stirnkantenwachs siehe Seite 146

UNTERKONSTRUKTION

ideal für Harthölzer gehobelt

Angelim Pedra unbehandelt, Resistenzkl. 1–2 Art.-Nr.

x 6,8 54,15 8410425

HOLZFLIESEN geriffelt

Bangkirai, Gesamtstärke 3,8 cm

4,4 x 6,8 58,25

4,4 x 6,8 66,55

Terrassenbelag

Ipé

Ipé (botan. Tabebuia serratifolia, Tabebuia spp.) ist ein im nördlichen Südamerika heimischer Laubholzbaum. Es gehört zur Familie der Trompetenbaumgewächse (Bignoniaceae). Ipé ist auch bekannt als Brasilianische Walnuss. Die Stämme erreichen Höhen von 20 bis 40 m und Durchmesser von 60 bis 100 cm. Die astfreien Längen liegen bei 8 bis 15 m. Weitere bekannte Handelsnamen: Guayacán oder Lapacho.

Ipé ist als eines der härtesten natürlich vorkommenden Hölzer bekannt und wird auch als „Eisenholz“ bezeichnet. Die Eigenschaften wie Dauerhaftigkeit und Härte sind ausgezeichnet. Entsprechend der Resistenzklasse 1 zählt Ipé zu den natürlich haltbarsten Holzarten der Welt.

Durch den langen Seetransport in geschlossenen Containern kann es ab und zu Verfärbungen oder in geringem Maße auftretende Schimmelbildung geben. Letztere kann nach der Verlegung abgefegt oder ab gewaschen werden. Farbunterschiede passen sich durch UV-Einstrahlung an.

Ipé hat eine braungelbe bis olivbraune Farbe, die, wie bei allen Holzarten der UV-Strahlung ausgesetzt, im Laufe der Zeit in eine natürlich graue Patina übergeht. Diese Vergrauung lässt sich nur durch einen wiederholten pigmentierten Anstrich mit einem Pflegeöl verringern. Hierfür eignet sich das B&W-Hartholz-Pflegeöl ganz besonders.

Verwenden Sie bei der Verarbeitung von Ipé bitte nur Edelstahl und decken Sie das umliegende Holz bei Metallarbeiten unbedingt ab, da umherfliegende Späne zu schwarzen Verfärbungen führen können. Frische Schnittkanten müssen unbedingt versiegelt werden. Unser Hartholz-Schnittstellenschutz vermindert das Einreißen der Stirnkante.

Bitte beachten Sie unsere Einbauvorschriften, Seite 140, 141.

Wichtig:

Alle Hartholzarten werden in der Regel mit etwas Überlänge produziert. Die Bretter müssen deshalb bei der Montage noch auf das exakte Maß gekürzt werden.

TERRASSENBELAG im Prinzip astfreie Sortierung technisch getrocknet beidseitig gehobelt Ipé, Resistenzklasse 1

Bitte informieren Sie sich über die Längenverfügbarkeit

Für ein TopFinish versehen wir eine Seite auf Wunsch mit Feinschliff, Aufpreis 4%

Bitte unsere Einbauvorschriften beachten, S. 140

Unterkonstuktion Angelim Pedra siehe Seite 127 Pflegeöle und Stirnkantenwachs siehe Seite 146

2,1 x 9,0 genutet für die verdeckte Befestigung mit TuttoDuo oder IGEL V2 siehe Seite 151, 153 Aufpreis 4% Für die Breite 14,5 empfehlen wir konventionelle Verschraubung Schrauben siehe Seite 149

Terrassenbelag

Bambus

Bambus

Bambus (Bambusoideae) gehört aus botanischer Sicht zu den Gräsern und nicht zu den Hölzern. Die Vielfalt der Bambusarten ist riesig. Es gibt 47 Arten mit mehr als 1.000 Sorten. Einige Bambusarten werden bis zu 30 Meter hoch und bis zu 30 Zentimeter im Durchmesser. Weltweit bedeckt Bambus eine Fläche von ca. 37 Millionen Hektar, davon sechs Millionen in China und neun Millionen in Indien. Bambus besitzt von Natur aus eine wetterfeste und wasserdichte Schutzschicht, die ihn sogar vor Feuer und Chemikalien schützt.

Der Rohstoff für unsere Bambusdielen kommt aus nachhaltiger Bewirtschaftung bäuerlicher Betriebe im Zentrum von China. Geerntet werden sie nach 5-6 Jahren. Danach treiben sofort neue Stangen aus den sogenannten Rhizomen, die den ganzen Boden im Bambuswald durchsetzen.

In Ostasien hat der Bambus eine große Bedeutung. Aus Ihm werden Wasserleitungen, Gerüste, Seile, Kleidung, Musikinstrumente u.v.m. hergestellt.

Bambusdielen sind sehr hart, extrem dauerhaft, hochwertig und haben ein geringes Schwundverhalten.

Bambus mit Keramikpartikel

Die Bambusdielen werden aus einzelnen Fasern des Bambus und feinen Keramikpartikeln hergestellt. Die Dielen behalten dabei ihre natürliche Bambusfarbe. Die anschließende Ölbehandlung gewährleistet einen hohen UV Schutz.

Bitte beachten Sie unsere Einbauanleitung unter www.braun-wuerfele.de

TERRASSENBELAG

werkseitig geölt

einseitig fein genutet, einseitig glatt

Art.-Nr. VPE Länge Dim. Fr./St.

Bambus mit Keramikpartikel

8301305 305 2,0 x 13,7 58,55

Unterkonstruktion Angelim Pedra siehe Seite 127

Unterkonstruktion Duplex siehe Seite 149 Montage auch möglich mit TuttoDuo (S. 151) oder Montageclip (S. 149)

NEU

Terrassenbelag Bambus

einseitig fein genutet

Verbindungs-Clip

Bedarf ca. 22 Stück pro m²

Art.-Nr. VPE

Edelstahlclip schwarz mit Schraube für Holzunterkonstruktion

7022050 50

Im Umkarton (6 x 50 Stück)

7022050A 300

Edelstahlclip schwarz mit Schraube für Aluminium Unterkonstruktion

7022050M 100

Im Umkarton (3 x 100 Stück)

7022050MA 300 0,95 nur VPE-Abnahme

Starter-Clip

Art.-Nr. VPE

Edelstahlclip schwarz mit Schraube für Holzunterkonstruktion

7022050S 25 0,90

Edelstahlclip schwarz mit Schraube für Aluminium Unterkonstruktion

7022050MS 25

nur VPE-Abnahme

Damit die Bambusdielen ihre Farbe und glatte Oberfläche behalten empfehlen wir die Terrasse einmal im Jahr zu reinigen und mit unserem Bambus Terrassenöl zu streichen. 1 Liter für ca. 12-15 m²

Bambus Terrassenöl

Schleifschrubber mit Silicium-Karbid Borsten zur abrasiven und intensiven Reinigung von Holz- und Bambusterrassen ohne Stiel

Art.-Nr. VPE

einseitig glatt

Schnittkanten müssen mit Öl behandelt werden.

BPC Ecoline

Co-extrudierte BPC-Terrassendielen sind mit einer Kunststoffschicht ummantelt. Sie stellen neben den mono-extrudierten BPC-Produkten quasi die zweite Generation der Kompositwerkstoffe für Terrassen dar.

Die Hauptbestandteile sind Bambus, Kunststoff sowie verschiedene Inhaltsstoffe zur Gewährleistung der technischen Eigenschaften, wie z.B. UV-Beständigkeit, Produktstabilität und Langlebigkeit.

Die Oberfläche besteht aus einer angebürsteten Kunststoffummantelung und bietet optimale Eigenschaften in Optik und Haptik. Die Diele hat auf beiden Nutzseiten unterschiedliche Profilierungen. Anders als Produkte wie beispielsweise mono-extrudiertes WPC oder Holz enthält die Ummantelung der co-extrudierten Dielen keinerlei Lignin und ist damit langjährig farbstabil. Selbstverständlich wird aber auch der direkte Vergleich neuer und alter Ware einen marginalen Unterschied in der Farbintensität zeigen.

Die co-extrudierten BPC-Terrassendielen bestehen aus einer hochverdichteten Oberfläche, die besonders pflegeleicht und widerstandsfähig gegen äußere Einflüsse ist. Oberflächlicher Schmutz kann mit handelsüblichen Reinigungsmitteln und Wasser entfernt werden.

Bitte beachten Sie unsere Einbauanleitung unter www.braun-wuerfele.de

TERRASSENBELAG

massives Kompositprofil

Gewicht 1200 kg/m³ einseitig Holzstruktur, einseitig strukturiert witterungsbeständig, farbbeständig Art.-Nr. VPE Länge Dim. Fr./St.

Nuss

9511400N 96 400 2,0 x 14,0 85,30

9511500N 80 500 2,0 x 14,0 107,00

Silber

9511400S 96 400 2,0 x 14,0 85,30

9511500S 80 500 2,0 x 14,0 107,00

Verbindungs-Clip siehe Seite 131

Unterkonstruktion Angelim Pedra siehe Seite 127

Unterkonstruktion Duplex siehe Seite 149

Unterkonstruktion Twixt siehe Seite 152

Montage auch möglich mit TuttoDuo (S. 151) oder Montageclip (S. 149)

Nuss – einseitig gebürstet

Nuss – einseitig Holzstruktur

Silber – einseitig gebürstet

Silber – einseitig Holzstruktur

BPC Apex XL

Apex Terrassendielen gehören zu einer neuen Generation Terrassendielen. Sie stellen neben WPC und WPC-coextrudiert quasi die dritte Generation der Kompositwerkstoffe für Terrassen dar. Die Hauptbestandteile sind Kunststoff, Bambus sowie verschiedene Inhaltsstoffe zur Gewährleistung der technischen Eigenschaften wie z. B. UV-Beständigkeit, Produktstabilität und Langlebigkeit. Apex bringt eine Reihe positiver Eigenschaften mit sich. Die Oberfläche besteht aus einem hochwertigen Acrylat und bietet optimale Eigenschaften in Optik und Haptik. Das Produkt ist um ca. 25% leichter als ein klassisches WPC und zeigt verbesserte Brandschutzeigenschaften.

Anders als Produkte wie beispielsweise WPC oder Holz enthält Apex keinerlei Lignin und ist damit langjährig farbstabil ohne einen Ansatz an Vergrauung. Selbstverständlich wird aber auch der direkte Vergleich neuer und alter Ware einen marginalen Unterschied in der Farbintensität zeigen. Das Apex-Produkt besteht aus einer hochverdichteten Oberfläche, die besonders pflegeleicht und widerstandsfähig gegen äußere Umwelteinflüsse ist. Sollte das Produkt oberflächlich Schmutz aufweisen, so kann dieser einfach mit handelsüblichen Reinigungsmitteln und Wasser gereinigt werden.

Bitte beachten Sie unsere Einbauanleitung unter www.braun-wuerfele.de

TERRASSENBELAG

massives Kompositprofil

Rutschfestigkeit R12

Gewicht 690 kg/m³

einseitig Holzstruktur

witterungsbeständig, farbbeständig

Art.-Nr. VPE Länge Dim. Fr./St. Grau

9521400G 100 400 2,1 x 19,0 142,00

9521500G 90 500 2,1 x 19,0 177,00

Cappuccino

9521400C 100 400 2,1 x 19,0 142,00

9521500C 90 500 2,1 x 19,0 177,00

Verbindungs-Clip siehe Seite 131

Unterkonstruktion Angelim Pedra siehe Seite 127

Unterkonstruktion Duplex siehe Seite 149

Unterkonstruktion Twixt siehe Seite 152

Montage auch möglich mit TuttoDuo (S. 151) oder Montageclip (S. 149)

WPC Exotics

Exotics co-extrudierte Terrassendielen imitieren perfekt das natürliche Aussehen sowie die Haptik von Ipé-Dielen und spiegeln jede Schattierung und Variation dieser Holzart wider. Von rot als Hauptfarbe bis hin zu braun und gelb. Alle Farbnuancen werden in diesem neuen WPC-Terrassendielen wiedergegeben.

Sie können zwischen drei verschiedenen Verlegevarianten wählen:

1. homogene rote Verlegung 2. ein Mix aus rot,gelb und braun 3. ein Mix aus gelb und braun Alle Dielen sind einseitig rot und auf der anderen Seite ist es ein Mix aus gelb und braun.

Je nach Ihren ästhetischen Vorlieben haben Sie die Möglichkeit, neben den roten auch gelbe und braune Farbtöne einzufügen, um die authentische Holzoptik von Ipé zu betonen und Ihren Außenbereich nach Ihrem persönlichen Geschmack zu gestalten.

Die Dielen bestehen aus 40 % recyceltem Polyethylen und 60 % Holzfasern.

Eine co-extrudierte Polyethylenschicht ummantelt die gesamte Exotics-Diele und schützt den Holzverbundstoff wirksam vor Wasser und jeglicher Form von Feuchtigkeitsaufnahme.

Diese Beschichtung sorgt auch für eine optimale Wasserdichtigkeit, so dass die Pflege so einfach ist wie die Reinigung mit Wasser.

Schmutz und Staub haftet nicht an und lässt sich leicht entfernen.

Darüber hinaus garantiert die Mischung aus hochdichtem Polyethylen und Holzfasern im Kern der Dielen eine hervorragende Stoßfestigkeit und UV-Beständigkeit.

Bitte beachten Sie unsere Einbauanleitung unter www.braun-wuerfele.de

TERRASSENBELAG

massives Kompositprofil

Gewicht 1170 kg/m³

2-seitig glatte, matte Oberfläche witterungsbeständig, farbbeständig

Farbe Ipé rot / gelb / braun

Art.-Nr. VPE Länge

9531390 126

Cobra 8-18 Clip

Bedarf ca. 18 Stück pro m²

Clip mit Schraube für Holz- und Aluminium-Unterkonstruktion

Starter nur mit Schraube für Holz-Unterkonstruktion

Art.-Nr. VPE

7050050 90

Cobra-20 Starter 7050050S 30

nur VPE-Abnahme

Unterkonstruktion Angelim Pedra siehe Seite 127

Unterkonstruktion Duplex siehe Seite 149

Unterkonstruktion Twixt siehe Seite 152

Holz-Treppe

Bitte beachten:

Die Treppenwangen müssen an der Terrassenkonstruktion ein druckfestes Auflager haben.

Verbinden Sie die Wangen sicher mit dem Auflager. Abstand zwischen den Wangen max. 80 cm

Treppenwangen

vorgefertigte Wangen für aufgesetzte Stufen aus Bohlen 6,0 x 28,0 cm, gehobelt, gefast zur Selbstmontage

Fichte BSH kesseldruckimprägniert chromfrei Art.-Nr.

Douglasie

Tritttiefe: ca. 28 cm

Tritthöhe: ca. 18,5 cm

Keine Sonder-Steigungsverhältnisse möglich

Sie benötigen immer 2 Wangen pro Treppe max. Abstand der Wangen: 80 cm bei min. 40 mm Stufenstärke

Treppenstufen

zur Montage auf Treppenwangen

Kiefer geriffelt kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge

7931100 100 4,5 x 14,5 14,95

Douglasie glatt gehobelt

9791100D 100 4,0 x 14,0 26,25

Ipé geriffelt, Resistenzklasse 1 8291100 100 4,0 x 14,0 95,40

mit GripProtect Quarzsandstreifen für einen sicheren Lauf

Kiefer geriffelt kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Dim. Fr./St. 7931100G 100 4,5 x 14,5 50,90

Douglasie glatt gehobelt

9791100DG 100 4,0 x 14,0 67,20

Ipé geriffelt, Resistenzklasse 1

8291100G 100 4,0 x 14,0 129,00

Sie benötigen immer 2 Stufen pro Auftritt

Einbauvorschriften

Achtung! Verlegen Sie Ihre Terrasse unbedingt mit leichtem Gefälle. Das Gefälle soll möglichst in Belagsrichtung sein (Abb. 7, rechts)

Ebenes Gelände

Belag

Unterkonstruktion

Isopat, Loftis

Wurzelvlies

Untergrund

Einbauvorschriften für Holzterrassen

1. Entfernen Sie Unebenheiten wie Steine und Unkraut.

2. Verwenden Sie möglichst ein Wurzelvlies zur Abwehr von Unkraut.

3. Bei ebenem Gelände können Sie als Auflage für die Unterkonstruktion Isopat oder Loftis (S. 148) verwenden (Abb. 1). Bei unebenem Gelände ist es empfehlenswert, das Niveau mit einem unserer Nivelliersysteme NivoDeck bzw. PlanoForm (S. 147) auszugleichen. Für kleinere Höhenunterschiede empfehlen wir NivoDeck (Abb. 2), für größere Höhenunterschiede PlanoForm (Abb. 3). Selbstverständlich sind auch Punkt- bzw. Streifenfundamente möglich.

4. Legen Sie die Unterkonstruktion nun auf die vorbereiteten Auflagepunkte. Die empfohlenen Abstände finden Sie in der nachfolgenden Tabelle.

Unterkonstruktionsstärke Abstand Auflagepunkte

24 mm Isostep Aluminium* bis 40 cm

40 mm Systemprofil DUPLEX bis 100 cm

Belag

Unterkonstruktion

NivoDeck

Wurzelvlies

Untergrund

Gelände mit leichten Höhendifferenzen

Belag

Unterkonstruktion

PlanoForm

Wurzelvlies

Untergrund Detail A

PlanoForm

Gelände mit großen Höhendifferenzen

Stöße in Längsrichtung

45 mm bis 70 cm

60 mm bis 80 cm

80 mm bis 100 cm

* nicht als tragendes Bauteil

5. Der Belag wird mit einer Fuge von ca. 5-7 mm quer auf die Unterkonstruktion verlegt. Die empfohlenen Abstände finden Sie in der nachfolgenden Tabelle. Bei Stößen in der Längsrichtung sind 2 Unterkonstruktionen erforderlich, damit die Fuge nach unten frei ist und sich keine Staunässe bilden kann (Abb. 4). Staunässen führt unweigerlich zu Frühausfällen! Die Querfuge sollte nicht durchgängig, sondern versetzt sein und ebenfalls ca. 5-7 mm betragen (Abb. 4).

6. Bei herkömmlicher Verschraubung auf Aluminium (Abb. 5) in jedem Fall mit Abstand zur Unterkonstruktion verschrauben (Terrafix, S. 148 oder Systemprofil Duplex, S. 149 offene Seite). Aluminium und Holz haben gegensätzliches Ausdehnungs- und Schrumpfverhalten. Die Schraube kann durch den Abstand die dabei entstehenden Scherkräfte besser aufnehmen.

Brettstärke Achsabstand Schraubengröße

20-24 mm max. 40 cm 5 x 50 mm

25-27 mm max. 50 cm 5 x 60 mm

34 mm max. 50 cm 5 x 70 mm

45 mm max. 50 cm 5 x 80 mm

Thermokiefer

27 mm max. 45 cm BWS-Connector

Verwenden Sie bei der herkömmlichen Verlegung unbedingt je 2 Edelstahlschrauben pro Auflagepunkt (Abb. 2, Detail A). Vorbohren und Vorsenken ergibt in jedem Fall eine deutlich bessere Optik. Dies ist auch bei anderen Holzarten zu empfehlen. Schrauben siehe Seite 149.

Bitte beachten Sie, dass Verbundmaterialien ein anderes Verhalten haben als Holz. Beachten Sie deshalb unbedingt die speziellen Aufbauanleitungen: www.braun-wuerfele.de (Download „Montage-Anleitungen“)

Noch einfacher geht es mit den Befestigungssystemen von Braun&Würfele:

BWS Holzterrassen-Komplettsystem (Abb. 6, Abb. 7) für genutetes Holz auf den Seiten 118-121.

BWS Connector Edelstahl und verzinkt (Abb. 6) oder TuttoDuo Connector (Abb. 7), glasfaserverstärkter Kunststoff mit Edelstahlplatte, auch für andere Holzstärken verwendbar.

IGEL® V2 (Edelstahl) Befestigungssystem (S. 152-153, Abb. 8, 9)

Weitere Infos, Montageanleitungen sowie die MontageFilme zur Verlegung von Terrassen und Deckings finden Sie im Internet unter: www.braun-wuerfele.de

Unsere Verlegefilme:

• NivoDeck: Funktionale Nivellierhilfe (Abb. 10) für die perfekte Unterkonstruktion von Terrassen.

• BWS Verlegefilm: Terrassen-Befestigungssystem für genutetes Holz.

• IGEL® Verlegefilm: Geniales Befestigungssystem für ungenutetes Holz (Abb. 8, 9) mit dem starken Dorn (IGEL®) und der praktischen Spanntechnik mit dem ProfiMount Verlegegerät (S. 153).

• Switch: Nachträglicher Austausch einzelner Bretter oder für Revisionsöffnungen (S. 153).

• MultiMount: Universal-Verlegegerät (Abb. 11) für schnelle und exakte Terrassenverlegung.

Bitte achten Sie bei den Befestigungssystemen auf eine Holzfeuchte von ca. 18% beim Einbau. Für Systemhölzer mit stirnseitiger Nut- und Federverbindung im „wilden Verbund“ empfehlen wir unsere Befestigungssysteme nicht.

Für die konventionelle Verlegung (Schrauben) von Harthölzern oder die Verlegung von Weichhölzern mit Befestigungssystemen (BWS-, Z-Connector) von Braun&Würfele empfehlen wir das MultiMount ® Universal-Verlegegerät (Abb. 11). Infos MultiMount auf Seite 150.

Decking-Systeme

Terrasse in Perfektion mit B&W-Befestigungssystemen sowie dem kompletten Terrassen-Zubehör:

NivoDeck® – funktionale Nivellierhilfe für Unterkonstruktionen von Terrassen.

PlanoForm® für Gelände mit großen Höhendifferenzen. Praktisches Zubehör für die ideale Unterkonstruktion.

IGEL®-Befestigungssystem für ungenutete Hölzer –das System mit dem starken Dorn: Holz pur. Ohne sichtbare Schrauben im Belag. Schnell und einfach mit dem bewährten IGEL®-Befestigungssystem V2 (Edelstahl) für Hartholz und Z (verzinkt) für Weichholz.

BWS Befestigungssystem für genutete Terrassendielen – Board Wing Solution. BWS Edelstahl für Hartholz und BWS verzinkt für Weichholz-Terrassen. Der TuttoDuo Connector ist der Allrounder für Terrassenbeläge mit seitlicher Nut.

MultiMount- und ProfiMount-Verlegegerät –einfache, sichere Spanntechnik für die exakte Verlegung.

Holzpflege für dauerhaft schöne Holzterrassen.

Terrasse – Zubehör, Befestigung, Holzschutz und Pflege

Unterbau, Nivellierung

Wurzelvlies, Klebepad, Loftis, Isopad

PlanoForm®

Unterkonstruktion

Katalog-Seite

Kiefer kesseldruckimprägniert 110, 118

Kanad. Lärche 114, 119

Holzschutz

Kiefer kesseldruckimprägniert

Terrasse – Zubehör, Befestigung, Holzschutz und Pflege

110, 111, 112, 113, 115, 120, 121, 125, 111, 114, 115, 118,

118 119

Pflege, Holzschutz

Koralan Cut & Protect Beschichtungsmaterial zur Nachbehandlung von Schnittkanten an kesseldruckimprägniertem Holz Der Anstrichfilm ist vor Pilzbefall (Bläue und Schimmel) geschützt

Art.-Nr. Farbe Inhalt Fr./L. Fr. 9200006 grün 0,75 Liter 69,67 52,25 9200006B braun 0,75 Liter 69,67 52,25 9200006G grau 0,75 Liter 69,67 52,25

Koralan Holzöl farblos wasserabeweisendes Pflegeöl für WOLWAX® behandeltes Holz (S. 118) sowie für alle Hart- und Weichholzarten

1 Liter für ca. 15–20 m2

Art.-Nr. Farbe Inhalt Fr./L. Fr. 9200002 farblos 2,5 Liter 49,20 123,00

BWS Pflegeöl braun pigmentiert speziell geeignet für Color (S. 121) und als UV-Schutz für Thermoholz für eine schöne, homogene Oberfläche braun pigmentiert, 1 Liter für ca. 15–20 m2

Art.-Nr. Farbe Inhalt Fr./L. Fr. 9200003 braun 2,5 Liter 47,60 119,00

LÄRCHENHOLZ-Pflegeöl pigmentiert der ideale Pflegeanstrich für Ihr Holzdeck speziell geeignet für Lärche und Douglasie für eine schöne, homogene Oberfläche leicht pigmentiert

1 Liter für ca. 15–20 m2

Art.-Nr. Inhalt Fr./L. Fr. 9600001L 2,5 Liter 47,60 119,00

HARTHOLZ-Pflegeöl pigmentiert der ideale Pflegeanstrich für Ihr Holzdeck speziell geeignet für Harthölzer für eine schöne, homogene Oberfläche leicht pigmentiert

1 Liter für ca. 15–20 m2

Art.-Nr. Inhalt Fr./L. Fr. 8400001 2,5 Liter 47,60 119,00 HARTHOLZ-Stirnkantenwachs für die Versiegelung von frischen Schnittstellen bei allen Harthölzern 100 ml für ca. 200 Schnittstellen

Art.-Nr. VPE Inhalt Fr./L. Fr. 8400002 27 100 ml 214,00 21,40 Koralan Holzentgrauer zum Auffrischen und Grundreinigen von verwitterten Hölzern im Außenbereich

1 Liter für 6 – 20 m² je nach Verschmutzung

Art.-Nr. Inhalt Fr./L. Fr. 9200004 2,5 Liter 35,52 88,80

BellProtec Finish hochwertige, wasserlösliche Lasur verhindert organ. Verschmutzung und Fleckenbildung

1 Liter für ca. 9 – 12 m2 je nach Saugfähigkeit des Untergrundes

Art.-Nr. Inhalt Fr./L. Fr. 1070001 2,5 86,80 217,00

NivoDeck ® Nivellierhilfe

funktionale Nivellierhilfe für Unterkonstruktionen von Terrassen auch zum Verbinden der Unterkonstruktion

Teller Ø 6,5 cm komplett mit Schrauben und Inbusschlüssel niedrige Aufbauhöhe großer Verstellbereich verzinkt

Bedarf: ca. 4 Stück/m2

Art.-Nr. VPE Verstellbereich

30 0,6-3,5

nur VPE-Abnahme

NivoDeck Montagefilm unter www.braun-wuerfele.de

Klebepad hochwertiges dampfdiffusionsfähiges Gummigranulat selbstklebend

ideal als Unterlage für NivoDeck Art.-Nr. VPE Länge

nur VPE-Abnahme

PlanoForm ® Stelzlager

Polypropylen (PP) Stelzlager

ideal für Holz Unterkonstruktionen durch L-Winkel zur Fixierung der Balken auch zum Verbinden der Unterkonstruktion präzise Höhenjustierung durch Verstellring

Art.-Nr. VPE Verstellbereich

7021104 50 4,0-5,0 5,35 7021105 50 5,5-7,5 5,40 7021107 25 7,5-11,5 5,55 7021110 25 10,5-17,0 5,80 7021160 20 16,0-23,0 6,55

Aufsteckhülsen

7021020 + 2,0 1,50

7021060 + 6,0 1,55

Achtung: max. 1 Aufsteckhülse pro Stelzlager

Schrauben für Befestigung an Holz s. S. 72 Schrauben für Befestigung an Aluminium s. S. 149

Konstruktiver Holzschutz

Wurzelvlies

zur Abwehr von Unkraut

UV-beständig und wasserdurchlässig verhindert Pflanzenwuchs unter der Terrasse

Art.-Nr. VPE Länge Breite

Loftis

hochwertiges dampfdiffusionsfähiges Gummigranulat als Unterlage unter die Unterkonstruktionsbalken, wenn das Gefälle in Balkenrichtung verläuft. Schützt die Unterkonstruktion vor Feuchtigkeit

Art.-Nr. VPE Länge Breite Stärke

Isopad

hochwertiges dampfdiffusionsfähiges Gummigranulat punktuelle Unterlage unter Unterkonstruktionsbalken, wenn das Gefälle quer zur Balkenrichtung verläuft. Schützt die Unterkonstruktion vor Feuchtigkeit

Art.-Nr. VPE Länge

nur VPE-Abnahme

Isostep

eloxiertes Aluminiumprofil mit integrierter Gummidämpfung endlos verlängerbar gut geeignet für niedrige Aufbauhöhen nicht als tragendes Bauteil geeignet

Art.-Nr. VPE Länge Breite

Abstandshalter „Terrafix“

die clevere Distanz für Holzterrassen gleichmäßige Fugen (4 mm oder 7 mm) konstruktiver Holzschutz durch Abstand zur Unterkonstruktion (6 mm)

Art.-Nr. VPE Länge Breite Fuge Fr./VPE

nur VPE-Abnahme

VisaQuick Edelstahl-Terrassenschraube

gehärteter Edelstahl, hohes Bruchdrehmoment mit Schabennut und Fräsrippen, inkl. Bit schöne Optik durch Linsenkopf Art.-Nr. VPE

antik braun beschichtet für dunkle

selbstschneidend für Aluminium

für die Befestigung von Terrassenlager, IGEL- oder BWS-Connector auf Aluminium

nur VPE-Abnahme

VisaQuick Bohrsenker Senktiefe einstellbar

Systemprofil DUPLEX

Aluminiumprofil für alle Holzarten und WPC, BPC geeignet einseitig mit Spezialprofil für herkömmliche Verschraubung oder die Aufnahme des Montageclips einseitig glatt für Verschraubung auf Abstandshalter bzw. Verlegung mit TuttoDuo oder BWS-Connector

Art.-Nr. VPE Länge Breite Stärke Fr./St. 7020030 30 400 6,0 4,0 100,00

Systemprofil Verbinder mit Schrauben 7020035 10 20 5,5 2,4 12,70

Montageclip

einfache und schnelle Montage, Fuge 6 mm

Träger Kunststoff, Platte und Schraube Edelstahl V2A Art.-Nr.

Befestigungssystem

BWS für genutete Hölzer

BWS- Holzterrassen-Komplettsystem. Aktuelle Infos und Aufbauanleitung sowie Montage-Film im Internet: www.braun-wuerfele.de

BWS Connector verzinkt konstruktiver Holzschutz durch Abstand zur Unterkonstruktion komplett mit Schraube Art.-Nr. VPE

nur VPE-Abnahme

BWS Connector Edelstahl

konstruktiver Holzschutz durch Abstand zur Unterkonstruktion auch für Harthölzer geeignet komplett mit Schraube Art.-Nr. VPE

nur VPE-Abnahme

BWS Starter Edelstahl für Anfang und Ende verwendbar komplett mit Schrauben

nur VPE-Abnahme

BWS Connector – Board Wing Solution Terrassen können mit dem BWS Connector einfach praktisch und verdeckt mit genuteten Brettern (siehe S. 118-121) befestigt werden. Keine Schrauben beeinträchtigen die schöne Oberfläche dieser Beläge. Den Connector gibt es in den Ausführungen verzinkt für Weichholz-Deckings und in Edelstahl für Hartholz-Terrassen.

Vorgenutetes BWS Terrassen-Systemholz, siehe S. 118-121 Bei der Verwendung von ungenuteten Hölzern können Sie diese einfach mit einer Nutfräse für den BWS -Connector vorbereiten. So wird jedes Holz sicher und stabil – ohne sichtbare Schrauben –befestigt. Montage-Film BWS im Internet: www.braun-wuerfele.de

MultiMount ® Universal-Verlegegerät das Multi-Talent für die schnelle und exakte Terrassenverlegung verwendbar für konventionelles Schrauben auch von Harthölzern als Verlegehilfe für unser BWS-System oder für den IGEL® Z-Connector verzinkt in Verbindung mit Weichhölzern auf verschiedene Brettbreiten einstellbar exakte Fugen durch integrierten Abstandshalter gleichbleibendes Schraubenbild durch den richtungsweisenden Anschlag und Markierungen für die Schrauben Art.-Nr. VPE Fr./St. 7009300 329,00 Montagefilm MultiMount: www.braun-wuerfele.de

MultiMount ® Universal-Verlegegerät – einfache Verlegung: Abb. 1–2: Für Weichhölzer mit dem IGEL® Z- Connector verzinkt. Gerät auf die richtige Breite ein stellen und zusammen mit dem Z- Connector spannen. In gespanntem Zustand verschrauben. Abb. 3–4: Als Verlegehilfe für das BWS -System. Gerät auf die richtige Breite einstellen und un mittelbar neben dem BWS-Connector an setzen und spannen. Jetzt kann der Connector montiert werden. Abb. 5–8: Viele Vorteile bei konventioneller Verschraubung. Exakte Fuge durch integrierten Abstandshalter (5 mm, Abb. 7). Gleichbleibendes Schrauben bild durch den richtungsweisenden Anschlag (Abb. 8). Markierungen für die richtige Positionie rung der Schrauben (Abb. 5, 6).

TuttoDuo Connector für Holz UK der Allrounder für Terrassenbeläge mit seitlicher Nut guter konstruktiver Holzschutz durch 9 mm Abstand zur Unterkonstruktion, keine Staunässe

einzelne Dielen nachträglich austauschbar glasfaserverstärkter, witterungsbeständiger Kunststoff für 5 mm Fugenabstand

komplett mit Edelstahl-Holzschraube und Langbit

Art.-Nr. VPE

starke Ausführung mit 2 mm Edelstahlplatte

Fr./St.

langer Nuteingriff 12,5 mm für Hart- und Weichholz

7020050 50

im Umkarton (6 x 50 Stück)

7020050A 300

Ausführung mit 2 mm Edelstahlplatte

kurzer Nuteingriff 6 mm nur geeignet für Beläge mit geringem Schwundverhalten wie z. B. Thermoesche und WPC

7020055 50

im Umkarton (6 x 50 Stück)

7020055A 300

nur VPE-Abnahme

TuttoDuo Connector für Alu UK der Allrounder für Terrassenbeläge mit seitlicher Nut guter konstruktiver Holzschutz durch 9 mm Abstand zur Unterkonstruktion, keine Staunässe einzelne Dielen nachträglich austauschbar glasfaserverstärkter, witterungsbeständiger Kunststoff für 5 mm Fugenabstand

komplett mit Edelstahl-Bohrschraube und Langbit Art.-Nr. VPE

starke Ausführung mit 2 mm Edelstahlplatte langer Nuteingriff 12,5 mm für Hart- und Weichholz

7020050M 50 1,70 im Umkarton (6 x 50 Stück)

7020050MA 300 1,55

Ausführung mit 2 mm Edelstahlplatte kurzer Nuteingriff 6 mm nur geeignet für Beläge mit geringem Schwundverhalten wie z. B. Thermoesche und WPC

7020055M 50 1,65 im Umkarton (6 x 50 Stück)

7020055MA 300

nur VPE-Abnahme

TuttoDuo Starter

Kunststoff-Höhenausgleich 9 mm für Anfang und Ende verwendbar komplett mit Schraube für Holz UK Art.-Nr. VPE Fr./St.

7020055S 20 1,70 nur VPE-Abnahme

TuttoDuo Connector

TuttoDuo für alle genuteten Systemhölzer Seiten 118-121 und optional für Harthölzer siehe Seiten 126-129

Terrassenlager Clip

schneller und einfacher Aufbau für das Aufklicken der Alu-UK gleicht Gefälle des Untergrundes bis zu 8% aus Belastbarkeit je Lager bei 75 cm Achsabstand 4 kN bei 95 cm Achsabstand 2 kN

Art.-Nr. VPE Verstellbereich

24 14,5-22,5

Schrauben für Befestigung an Aluminium S. 149

Isopad hochwertige dampfdiffusionsfähiges Gummigranulat als Unterlage für die Terrassenlager

Art.-Nr. VPE

für Dachfolien oder Balkonabdichtungen mit Beschichtung

10 19,2 19,2

nur VPE-Abnahme

TWIXT Isostep pulverbeschichtet RAL 9005 als Querversteifung oder als Unterkonstruktion für Tutto Duo und BWS Connector geeignet

Art.-Nr. VPE Länge Breite

niedrige Aufbauhöhen sind mit Isostep möglich S. 148

IGEL ® V2 Connector Doppelwinkelkralle

V2A Edelstahl

geeignet für Brettstärken von 19 bis 28 mm speziell für kammergetrocknete Harthölzer wie IPE etc. gegebenenfalls mit seitlicher Nut bewährte IGEL-Befestigungstechnik konstruktiver Holzschutz durch Abstand zur Unterkonstruktion komplett mit Edelstahlschrauben

Art.-Nr. VPE

7009000V 50

im Umkarton (6 x 50 Stück)

7009000VA 300

nur VPE-Abnahme

IGEL ® V2 Starter für Anfang und Ende einfach zu verwenden als Anfangskralle als Endkralle in Kombination mit IGEL-Switch möglich

Art.-Nr. VPE

nur VPE-Abnahme

IGEL ® Z-Connector verzinkt für Brettstärken von 21 bis 30 mm gut verwendbar für Weichhölzer wie Kiefer, Lärche oder Douglasie konstruktiver Holzschutz durch Abstand zur Unterkonstruktion komplett mit Schrauben

Art.-Nr. VPE

nur VPE-Abnahme

IGEL ® Z-Starter verzinkt für Anfang und Ende komplett mit Schrauben

Art.-Nr.

IGEL ® Switch

V2A-Edelstahl für den nachträglichen Austausch einzelner Bretter auch für Revisionsöffnungen geeignet komplett mit Edelstahlschraube

im Umkarton (3 x 50 Stück)

nur VPE-Abnahme

IGEL ® ProfiMount-Verlegewerkzeug für schnelles und sicheres Verlegen hohe Hebelkraft

Brettbreite einstellbar komplett mit flacher Druckplatte für Starter Art.-Nr. VPE

oben IGEL® -Switch: Ansicht von unten

IGEL® -Aufbauanleitungen im Internet: www.braun-wuerfele.de

Fassaden Profile

Fassaden aus Holz sind sowohl für den Neubau als auch für die Sanierung von Gebäuden längst in der modernen Architektur angekommen.

Holz liefert weitere ökologische und ökonomische Argumente für die Bauwirtschaft durch fortschrittliche Be- und Verarbeitungstechniken.

Fassadenprofil Raute

FASSADENPROFIL RAUTE

gute Fäulnisresistenz hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C) gehobelt, Kanten 30° schräg Thermokiefer

Art.-Nr. VPE

UNTERKONSTRUKTION

gute Fäulnisresistenz hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C) gehobelt, Kanten gerundet Thermokiefer

Art.-Nr. VPE Länge

FASSADENPROFIL Triple

gute Fäulnisresistenz

hohe Dimensionsstabilität durch Hitzebehandlung (ca. 210°C)

Deckmaß 13,2 cm gehobelt

Thermofichte

Art.-Nr. VPE Länge Stärke Fr./St. 9773450TKW 450 3,2 x 14,0 64,05

Fassadenprofil Triple

Fassadenprofil Raute

Fassadenprofil Universal

FASSADENPROFIL RAUTE

beidseitig Microriffelung, Kanten 15° schräg

Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. VPE Länge Stärke Fr./St.

ECKSTÄBE

gehobelt, gefast

Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. VPE Länge Stärke

Außenecken

Innenecken

Für nachträgliche Schnittstellen

C&P Holzschutz grau verwenden siehe Seite 146

Fassadenprofil Universal G

einzelne Profile

optional horizontaler oder vertikaler Verlauf beidseitig Microriffelung

Nordische Fichte kesseldruckimprägniert grau

Art.-Nr. VPE Länge Stärke Fr./St. 9620420G 420 2,0 x 5,8 16,30

Unterkonstruktion Fassade siehe Seite 159

FASSADENPROFIL RAUTE

technisch getrocknet

gehobelt, Kanten 15° schräg Kanadische Gebirgsdouglasie unbehandelt

Art.-Nr. VPE Länge

Sonderanfertigungen möglich

ECKSTÄBE

technisch getrocknet gehobelt, gefast Douglasie unbehandelt

Art.-Nr. VPE Länge

Außenecken

Innenecken

technisch getrocknet gehobelt, gefast Douglasie unbehandelt

Art.-Nr. VPE Länge

Fassadenprofil Universal D einzelne Profile

optional horizontaler oder vertikaler Verlauf technisch getrocknet, gehobelt, gefast Douglasie unbehandelt

Art.-Nr. VPE Länge Stärke

2,0 x 5,8 14,75

2,0 x 9,0 22,30 9634400D 400 2,0 x 12,0 27,95

Fassadenprofile Raute, Universal

Garten-Accessoires, Pergolen Hochbeet, Blumenkästen

Lauben und Pergolen hatten schon immer einen besonderen Reiz. Mit vielseitigen Funktionen verschönern sie jeden Garten. Berankte Pergolen aus Kanthölzern, ob am Haus, entlang des Wegs, als Abgrenzung oder an einem romantisch lauschigen Plätzchen im Garten. Sie sind der ideale Rahmen für eine gemütliche Atmosphäre. Natürlich spenden Pergolen auch Schatten, schützen vor Wind und Wetter.

Ruhe und Entspannung von Alltag und Beruf. Komfortable und harmonisch integrierbare Garten-Möbel sowie Garten-Accessoires lassen den Feierabend oder das Wochenende doppelt genießen. Pflanzkästen, Hochbeete und Blumenkübel sind praktische und attraktive Elemente zur Gestaltung von Ruhezonen, Terrassen, Messeständen, Bürogebäuden, Parkzonen, Eingangsbereichen und vielem mehr.

Teichbrücke Kompostsilo

TEICHBRÜCKE „Rialto“

aus Leimholzbögen ohne Geländer

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Breite Fr./St. 5800225 300 90 943,00

Sonderanfertigungen möglich

GELÄNDER „Rialto“ einseitig

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe

5800226 300 82

Sonderanfertigungen möglich

KOMPOSTSILO Mono

einfaches modulares Stecksystem aus Pfosten 7,0 x 7,0 cm, eingefräst und Steckbrettern 2,0 x 9,5 cm einfaches Entnehmen des Kompostes durch Entfernen der Bretter nachträglich erweiterbar

Kiefer kesseldruckimprägniert chromfrei

Art-Nr. VPE Länge Breite

ERWEITERUNGSSET Kompostsilo

je Set um eine Box erweiterbar (Duo, Trio…) auch nachträgliche Erweiterung möglich

Kiefer kesseldruckimprägniert chromfrei

Art-Nr. VPE Länge Breite Höhe Fr./St. 4472110E 110 110 85 281,00

EINZELTEILE KANTHOLZPERGOLA „Exklusiv“ gehobelt, Kanten gerundet

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Stärke Fr./St.

Pfosten mit Zapfen

4600031 220 9 x 9 63,05

Sattelbalken

4600032 225 4,5 x 9,5 31,80

Verlängerungsbalken stumpf

4600032V 189 4,5 x 9,5 26,00

Reiter

4600033 65 4,5 x 9,5 16,75 4600035 300 4,5 x 9,5 51,80

4600037 420 4,5 x 9,5 65,40

Sonderanfertigungen möglich

Kopfbänder

4600039 50 4,5 x 9,5 6,55

Bodenanker siehe Seite 56-57

4600031

Art.-Nr. 4600032

Art.-Nr. 4600032V

Art.-Nr. 4600033

Art.-Nr. 4600035

Art.-Nr. 4600037

Art.-Nr. 4600039

Immer 2 Sattelbalken pro Pfosten

Verlängerungsbalken Reiter

Sattelbalken

Blumenkästen

Farben:

Weiß

Farb-Codex D

Grau

Farb-Codex G

BLUMENKASTEN „Potsdam“

aus Halbhölzern Ø 8 cm

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Breite Höhe

Sonderanfertigungen möglich

BLUMENKASTEN „Stabilo Rechteck“

aus 7,0 x 7,0 cm starkem Kantholz gehobelt

Kiefer kesseldruckimprägniert chromfrei Art.-Nr. VPE Länge

Sonderanfertigungen möglich

In Lärche auf Anfrage

BLUMENKASTEN „Viola“

aus Kantholz 7,0 x 7,0 cm und 4,4 x 4,4 cm mit farbigen Dekorplatten

Kiefer kesseldruckimprägniert chromfrei

Sonderanfertigungen möglich

Bitte geben Sie bei Ihrer Bestellung den Farbcode der Dekorplatten an.

BLUMENKASTEN „Lärche“

aus Kantholz 9,0 x 9,0 cm Füllung 2,7 x 11,5 cm

Lärche Art.-Nr.

Sonderanfertigungen möglich

BLUMENKASTEN „Tripla“ fertig montiert

Hochwertiger Blumenkasten

aus Profil 3,2 x 14,0cm

inklusive Einsatz mit Wasserablauf Thermofichte

Art.-Nr. VPE Länge Breite Höhe Fr./St. 4220100 36 36 100 603,00 4220060 36 36 60 517,00

Sonderanfertigungen möglich

HOCHBEET

Bausatz aus 27 mm Bohlen

komplett mit Schrauben und Noppenfolie zum Auskleiden

Höhe ca. 80 cm

Lärche/Douglasie

Art.-Nr. VPE Länge Breite Fr./St. 4440150 150 100 350,00 4440200 200 100 391,00

Sonderanfertigungen möglich

ECKHOCHBEET

Bausatz aus 27 mm Bohlen

komplett mit Schrauben und Noppenfolie zum Auskleiden

Außenseite 200 cm, 75 cm breit, Innenseite 125 cm

Höhe ca. 80 cm

Lärche/Douglasie

Art.-Nr. VPE Länge Breite Fr./St. 4443200 200 75 503,00

Sonderanfertigungen möglich

Blumenkasten Tripla Hochbeet, Eckhochbeet

Pflanzregal, Pflanztisch Sitzgarnitur Tonbach Parkbank

PFLANZREGAL

fertig montiert

Lärche/Douglasie

Art.-Nr. VPE Länge Breite Tiefe Fr./St.

Einzelteil zum Anlehnen

4442150 100 150 36 198,00

2 Einzelteile freistehend mit Befestigung 4442300 100 150 72 412,00

PFLANZTISCH

Bausatz aus 27 mm Bohlen und 90 x 90 mm Kantholz

komplett mit Schrauben und Noppenfolie zum Auskleiden Höhe 96 cm

rollstuhlgerecht

Lärche/Douglasie

Art.-Nr. VPE Länge Breite Fr./St. 4441125 125 60 345,00

Sonderanfertigungen möglich

SITZGARNITUR

„Tonbach“

massives Fichtenholz

Sitzhöhe: 44 cm

Fichte kesseldruckimprägniert chromfrei

Art.-Nr. Beschreibung

4116005 Bank mit Lehne

170 cm lang

4116010 Bank ohne Lehne

170 cm lang

4116015 Tisch 80 cm breit

170 cm lang

PARKBANK

stabile Ausführung

Sitzhöhe: 45 cm aus 45 mm Bohlen gehobelt, gerundet

Füße verlängert zum Eingraben vormontiert

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Breite Fr./St. 4151190 190 53 850,00

PICKNICK-KOMBINATION

stabile Ausführung

Sitzhöhe: 47 cm aus 45 mm Bohlen gehobelt, gerundet Bausatz zum Aufstellen

Kiefer kesseldruckimprägniert chromfrei Art.-Nr. VPE

4150215 200 150 958,00

4150216 240 150 997,00 verlängert zum Eingraben 4150205 200 150 965,00

4150206 240 150 1047,00

SITZGARNITUR „Murgtal“ massives Fichtenholz

Sitzhöhe: 44 cm

Fichte kesseldruckimprägniert chromfrei Art.-Nr.

SITZGRUPPE „Rustikal“

stabile, gut verarbeitete Ausführung

Sitzhöhe: 45 cm

Gestell aus Kiefer, Auflage aus Tanne kesseldruckimprägniert chromfrei

Art.-Nr.

200 cm lang

Spielgeräte

Die Bedeutung des Spiels für die kindliche Entwicklung ist seit langem bekannt. Der naturgewachsene Werkstoff Holz kommt dem kindlichen Spielbedürfnis besonders entgegen, denn Holz ist „begreiffreundlich“, körperhaft und entspricht in seinen Dimensionen kindgemäßen Formen.

Holz ist zudem ein warmes, natürliches Material, das sich selbst in kalten Jahreszeiten angenehm warm und echt anfühlt.

Spielgeräte öffentlich

DIN EN 1176

für Kinder von 3-14 Jahren

SCHAUKEL Sarah

aus Rundhölzern Ø 12 cm

Schaukelbalken Ø 14 cm bzw. Ø 16 cm

komplett mit Schaukelsitz und Schaukelhaken

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe Fr./St.

Doppelschaukel DIN EN 1176

Schaukelbalken Ø 14

5531122D 330 225 1314,00

Doppelschaukel mit Plattformteil DIN EN 1176

Schaukelbalken Ø 16

5531122DP 548 225

Eine rot beschichtete Aluminiumscheibe sowie Gewindehülsen mit Inbusschrauben und Rosetten garantieren eine passgenaue Verbindung der Schaukelpfosten.

ANBAURUTSCHE DIN EN 1176

Anbau möglich an Art.-Nr. 5531122DP komplett mit Einstiegschutz aus Edelstahl

Art.-Nr. VPE Länge Höhe Fr./St. 5581009G 270 125 1557,00

ERSATZTEILE

Art.-Nr.

Schaukelbrett kommunal DIN EN 1176 5520122Z

Schaukelhaken V2A DIN EN 1176 5520122 bis Ø 14 cm

5520123 bis Ø 16 cm

ALUMINIUMDISTANZSCHEIBE

Farbe: rot für Schaukelpfosten Ø 12 cm komplett mit Gewindehülsen und Schrauben

Art.-Nr.

5520101

SPIELTURM “Hannes“

aus Rundhölzern Ø 12 cm

Podesthöhe 140 cm

hochwertige, stabile Konstruktion

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Abmessung Höhe Fr./St.

Spielturm DIN EN 1176

5581000 124 x 124 340 1864,00

ANBAUTEILE Spielturm

auch nachträglicher Anbau möglich

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Abmessung Höhe Fr./St.

Turmübergang DIN EN 1176

5581020 145 100 775,00

Anbaurutsche aus GFK DIN EN 1176

5581010G 320 140 1672,00

für Kinder von 3-14 Jahren

ANBAUSCHAUKELN

aus Rundhölzern Ø 12 cm

Schaukelbalken Ø 16 cm

komplett mit Schaukelsitz und Schaukelhaken

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe Fr./St.

Doppelschaukel DIN EN 1176

5581122D 463 225 1230,00

Doppelschaukel als Anbauteil

Turmübergang

Anbaurutsche

Spielgeräte privat

DIN EN 71

für Kinder von 3-14 Jahren

SCHAUKEL Sarah

aus Rundhölzern Ø 12 cm

Schaukelbalken Ø 14 cm

komplett mit Schaukelsitz und Schaukelhaken

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe Fr./St.

Doppelschaukel DIN EN 71

5530122D 330 225 608,00

Einzelschaukel mit Plattformteil DIN EN 71

5530122EP 403 225 818,00

Doppelschaukel mit Plattformteil DIN EN 71

5530122DP 503 225 902,00

Eine rot beschichtete Aluminiumscheibe sowie Gewindehülsen mit Inbusschrauben und Rosetten garantieren eine passgenaue Verbindung der Schaukelpfosten.

WELLENRUTSCHE PE gelb

Anbau möglich an Art.-Nr. 5530122EP, 5530122DP für Podesthöhe: 125 cm

Art.-Nr. VPE Länge Fr./St. Wellenrutsche DIN EN 71

5580011P 240 125 211,00 ZUBEHÖR ERSATZTEILE

Art.-Nr. Fr./St.

Kunststoffschaukelbrett DIN EN 71 5520103

Babysitz „Luxe“ DIN EN 71 5520105

Schaukelhaken DIN

ALUMINIUMDISTANZSCHEIBE

Farbe: rot für Schaukelpfosten Ø 12 cm komplett mit Gewindehülsen und Schrauben

Art.-Nr.

5520101

SPIELTURM “Hannes“

aus Rundhölzern Ø 12 cm

Podesthöhe 140 cm

hochwertige, stabile Konstruktion

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Abmessung Höhe Fr./St.

Spielturm DIN EN 71

5580000 124 x 124 340 1802,00

Kinder von 3-14 Jahren

ANBAUTEILE Spielturm

auch nachträglicher Anbau möglich

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Abmessung Höhe Fr./St.

Turmübergang DIN EN 71

5580020 145 100 737,00

Wellenrutsche PE gelb DIN EN 71

5580012P 290 140 268,00

ANBAUSCHAUKELN

aus Rundhölzern Ø 12 cm

Schaukelbalken Ø 14 cm

komplett mit Schaukelsitz und Schaukelhaken

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Höhe Fr./St.

Doppelschaukel DIN EN 71

5580122D 318 225 525,00

Doppelschaukel mit Plattformteil DIN EN 71

5580122DP 491 225 818,00

Turmübergang

Anbaurutsche

Doppelschaukel als Anbauteil

Doppelschaukel mit Plattform als Anbauteil

WIPPE „Tilman“

fertig montiert hochwertige, stabile Konstruktion für den privaten Bereich

Kiefer kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge Breite

zum Aufstellen

5560400 400

zum Eingraben 5570400

FEDERSPIEL „Dino“

komplett mit verzinktem Tiefenanker

Art.-Nr. VPE Länge Höhe

zum Eingraben DIN EN 1176 5800010 98

FEDERSPIEL „Piepmatz“ komplett mit verzinktem Tiefenanker

Art.-Nr. VPE Länge Höhe

FEDERSPIEL „Motorrad“

komplett mit verzinktem Tiefenanker

Art.-Nr. VPE Länge Höhe Fr./St. zum Eingraben DIN EN 1176 5800012 96 85 1258,00

SANDKASTEN

Bausatz, Höhe 30 cm

Kiefer/Fichte kesseldruckimprägniert chromfrei

Art.-Nr. VPE Länge

Abdeckung für Art.-Nr. 5800006A 5800006AA

Abdeckung für Art.-Nr. 5800021A 5800021AA

SANDKASTEN Play aus Rundholz Ø 12 cm mit 4 farbigen Sitzflächen Innenmaß 40 cm kleiner als Außenmaß

Bausatz

Kiefer kesseldruckimprägniert chromfrei

Abdeckung für Art.-Nr. 1007150 5800006AA

Abdeckung für Art.-Nr. 1007200

Konstruktiver Holzschutz

Konstruktiver Holzschutz

Hol z ist ein Naturprodukt, welches sich wie jeder natürliche Werkstoff im Laufe der Zeit verändert. Insbesondere bei der Verwendung im Freien, wo es Feuchtigkeit, starken Temperaturschwankungen und Sonnenlicht ausgesetzt ist, lassen sich Rissbildung und Verformungen nicht ausschließen.

Welche Möglichkeiten haben wir, den Werkstoff „Holz“ zu schützen?

Die traditionelle Form des Holzschutzes erfolgt seit Jahr— hunderten einerseits durch die Auswahl der richtigen Holzart und Holzqualität für den vorgesehenen Verwendungszweck (siehe Tab. S. 10, 11), andererseits über die Holzkonstruktion (siehe Abb. 1–6). Holz hält ewig, wenn es nach allen Regeln der Zimmermannskunst verbaut wird. Hat das Holz einen hohen Harzanteil ist es z. B. wesentlich witterungsbeständiger, besitzt sozusagen einen „natürl ichen Holzschutz“. Grundüberlegung beim „konstruktiven Holzschutz“ ist es, der Witterung so wenig Ansatzpunkte wie möglich zu bieten, denn nur trockenes Holz ist unanfällig gegen holzzerstörende Insekten und Pilzbefall. Durch Konstruktion und Formgebung der verbauten Holzteile soll das Regenwasser schnell abfließen, das einmal nass gewordene Holz schnell und gründlich abtrocknen. Besonders kritische Punkte sind z. B. alle Hirnholzflächen, Ecken und Winkel ohne Schrägen, horizontale Flächen, die stehendes Wasser begünstigen sowie alle Teile mit schlechter Be- oder Hinterlüftung oder ständigem Erdkontakt. Speziell da, wo Holz der Witterung in verstärktem Maße ausgesetzt ist oder sich in direktem Kontakt mit dem Erdreich oder Wasser befindet, ist ein „chemischer Holzschutz“ unumgänglich. Die bei uns angewendete „chromfreie Kesseldruckimprägnierung“ gewährleistet bei solchen Verwendungen einen dauerhaften Holzschutz gegen Pilze, Moderfäule und Insekten (siehe dazu auch S. 177). Vermeiden Sie späteren Ärger! Eine fundierte Beratung und den entsprechenden Service erhalten Sie in jedem guten Fachhandelsgeschäft. Denn auch hier gilt: „Gelernt ist gelernt!“

Bei B&W Produkten wird neben der fachgerechten Imprägnierung des Holzes der konstruktive Holzschutz beispielsweise durch abgeschrägte Riegel, gerundete Lattenköpfe, abgerundete Kanten und Oberflächen sowie viele weitere Details gewährleistet.

Konstruktiver Holzschutz für die Holzterrasse mit IGEL®, BWS-Connector und TuttoDuo

Durch die Fußplatte des Befestigungs- IGEL® V2 (Edelstahl) bzw. Z (verzinkt) und des BWS- Connectors (Edelstahl, verzinkt) entsteht ein Abstand zwischen Unterkonstruktion und Belag. Es gibt keine Staunässe. IGEL® Z , IGEL® V2, BWS und TuttoDuo vgl. S. 150-153

Kesseldruckimprägniertes Holz. Holzschutz professionell.

Holz ist ein naturgewachsener Werkstoff mit vorzüglichen technischen und baubiologischen Eigenschaften. Er bietet viele Vorteile! Seine besondere Struktur ist ein willkommener Kontrast zu Stein, Kunststoff und Beton im Lebens- und Wohnbereich.

Besonders gefährdet im Außenbereich ist Holz durch holzzerstörende Pilze und Insekten, vor allem wenn sich Holzteile in direktem Erdkontakt befinden und permanenter Bodenfeuchte ausgesetzt sind. Handwerkliche Verfahren wie Streichen oder Spritzen ergeben für Holz im Außenbereich, da nur oberflächlich, eine unzureichende Schutzwirkung.

Damit Schönheit und Standfestigkeit dauerhaft erhalten bleiben, imprägnieren wir unsere Gartenholzartikel in einem speziellen Verfahren.

Die sogenannte Kesseldruckimprägnierung ermöglicht einen optimalen, dauerhaften Schutz für Holz, speziell im Außenbereich. Mittels Vakuum und hohem Druck werden wasserlösliche Schutzmittel tief ins Holz eingebracht. Als Holzschutzmittel verwenden wir, dem neuesten Standard entsprechend, ausschließlich das chromfreie Imprägniermittel Wolmanit ® CX-8. Es ist ein amtlich geprüftes Produkt. Sämtliche Imprägnierprozesse erfolgen nach den strengen Vorschriften der RAL-Gütegemeinschaft. Ständige Selbst- und Fremdüberwachung garantieren ein Höchstmaß an Haltbarkeit.

Qualität beim Holz!

Qualität und Sicherheit bei der Imprägnierung! Wir garantieren Ihnen beides.

Kontrollierte Qualität durch unangekündigte, wiederkehrende Fremdüberwachung.

Fotowettbewerb

Bilder des Jahres 2025

Die Bilder mit den Gewinnern des vergangenen Jahres.

Vielen Dank an alle, die an unserem Fotowettbewerb teilgenommen haben. Wie in jedem Jahr haben alle ein Dankeschön-Geschenk für die Teilnahme und Zusendung ihrer Projektbilder erhalten.

Auch in diesem Jahr freuen wir uns wieder über Bilder von schönen Projekten, Umsetzungen in Garten und Landschaft im Rahmen unseres Fotowettbewerbs 2026.
