CONCURSO PÚBLICO NACIONAL PARA ELEMENTOS DE MOBILIÁRIO URBANO DA CIDADE DE SÃO PAULO
PROJETO VENCEDOR
“A SP Urbanismo, entidade promotora e organizadora, instituiu o Concurso Público Nacional de Ideias para Elementos de Mobiliário Urbano da Cidade de São Paulo, que teve o objetivo de selecionar as melhores propostas de projeto para 9 elementos ou famílias de elementos de mobiliário urbano.
O Concurso é um meio democrático de debate sobre o ordenamento e qualificação da paisagem urbana, abrindo um espaço de contribuição de profissionais especializados para subsidiar o processo de seleção e posterior homologação de elementos de mobiliário urbano.
A oferta de produtos de boa qualidade, acessíveis, instalados por todo o município, é uma necessidade fundamental na política de universalização do direito à cidade, democratização do acesso aos bens e serviços da cidade, qualificação dos espaços públicos e melhoria da paisagem urbana”. Texto de apresentação do concurso retirado do website oficial.
www.estudiomodulo.com.br
r. general jardim 482 cj 151 01223-010 vl. buarque . sp
contato@ estudiomodulo.com.br
(11) 3258 1363
/EstudioModuloArquitetura
CONCURSO PÚBLICO NACIONAL PARA
ELEMENTOS DE MOBILIÁRIO URBANO DA CIDADE DE SÃO PAULO
PROJETO VENCEDOR
promoção e organização do concurso:
APRESENTAÇÃO

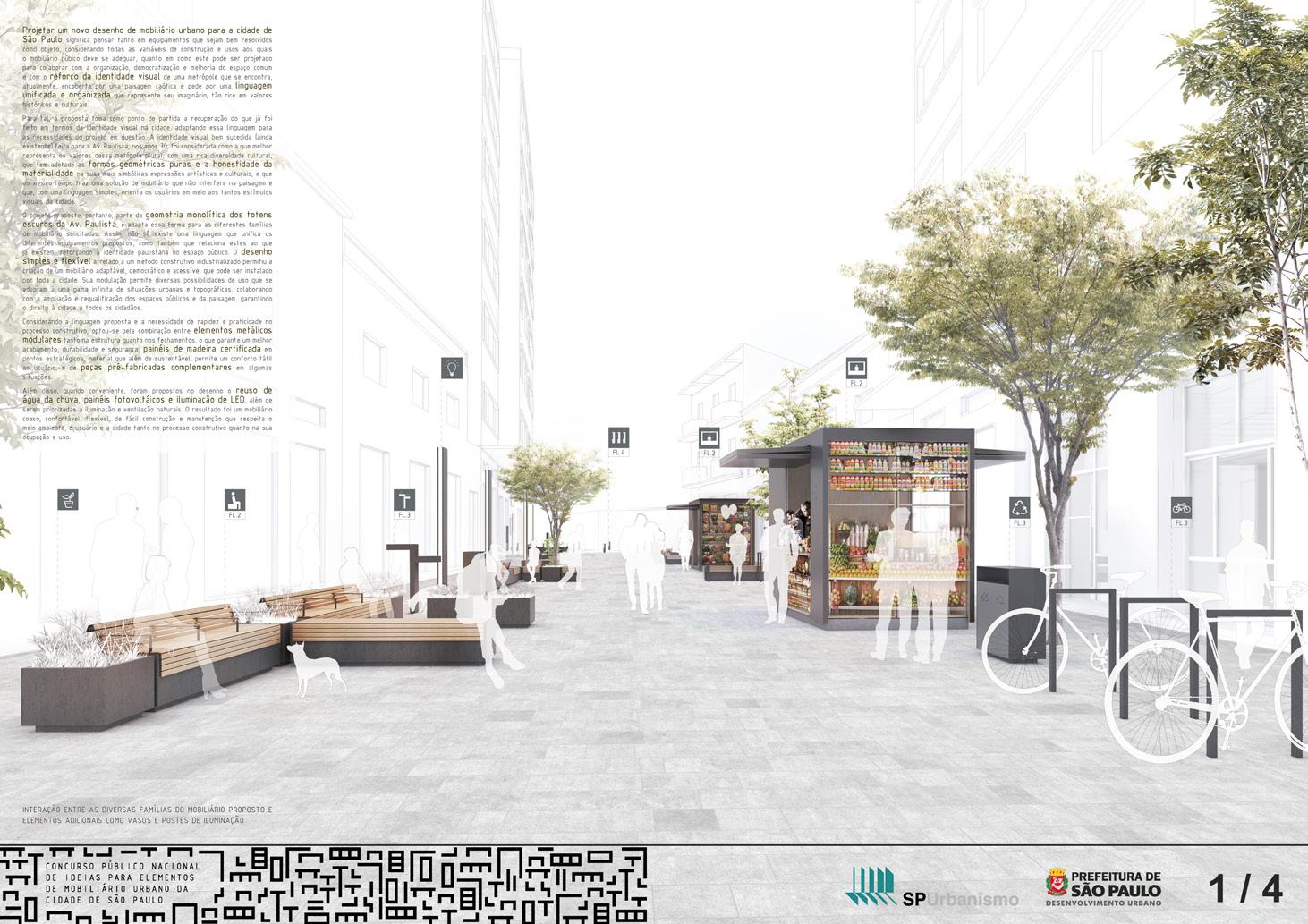

Projetar um novo desenho de mobiliário urbano para a cidade de São Paulo significa pensar tanto em equipamentos que sejam bem resolvidos como objeto, considerando todas as variáveis de construção e usos aos quais o mobiliário púbico deve se adequar, quanto em como este pode ser projetado para colaborar com a organização, democratização e melhoria do espaço comum e com o reforço da identidade visual de uma metrópole que se encontra, atualmente, encoberta por uma paisagem caótica e pede por uma linguagem unificada e organizada que represente seu imaginário, tão rico em valores históricos e culturais. Para tal, a proposta toma como ponto de partida a recuperação do que já foi feito em termos de identidade visual na cidade, adaptando essa linguagem para as necessidades do projeto em questão. A identidade visual bem sucedida (ainda existente) feita para a Av. Paulista, nos anos 70, foi considerada como a que melhor representa os valores dessa metrópole plural, com uma rica diversidade cultural, que tem adotado as formas geométricas puras e a honestidade da materialidade na suas mais simbólicas expressões artísticas e culturais; e que ao mesmo tempo traz uma solução de mobiliário que não interfere na paisagem e que, com uma linguagem simples, orienta os usuários em meio aos tantos estímulos visuais da cidade.
O projeto proposto, portanto, parte da geometria monolítica dos totens escuros da Av. Paulista, e adapta essa forma para as diferentes famílias de mobiliário solicitadas. Assim, não só existe uma linguagem
que unifica os diferentes equipamentos propostos, como também que relaciona estes ao que já existem, reforçando a identidade paulistana no espaço público.
O desenho simples e flexível atrelado a um método construtivo industrializado permitiu a criação de um mobiliário adaptável, democrático e acessível que pode ser instalado por toda a cidade. Sua modulação permite diversas possibilidades de uso que se adaptam à uma gama infinita de situações urbanas e topográficas, colaborando com a ampliação e requalificação dos espaços públicos e da paisagem, garantindo o direito à cidade a todos os cidadãos. Considerando a linguagem proposta e a necessidade de rapidez e praticidade no processo construtivo, optou-se pela combinação entre elementos metálicos modulares tanto na estrutura quanto nos fechamentos, o que garante um melhor acabamento, durabilidade e segurança; painéis de madeira certificada em pontos estratégicos, material que além de sustentável, permite um conforto tátil ao usuário, e de peças préfabricadas complementares em algumas situações.
Além disso, quando conveniente, foram propostos no desenho o reuso de
água da chuva,
painéis fotovoltaicos e iluminação de
LED, além de serem priorizadas a iluminação e ventilação naturais. O resultado foi um mobiliário coeso, confortável, flexível, de fácil construção e manutenção que respeita o meio ambiente, o usuário e a cidade tanto no processo construtivo quanto na sua ocupação e uso.
ÍNDICE FAMÍLIAS
GRANDES
QUIOSQUES
ABRIGOS EM PONTO DE PARADA DE TÁXI
MÉDIAS
PEQUENAS
BEBEDOUROS BANCOS
PAPELEIRAS
GUARDA-CORPOS
P.8
P.14
P.24
P.10
P.18
P.28
PARACICLOS
BALIZADORES
SANITÁRIOS PÚBLICOS

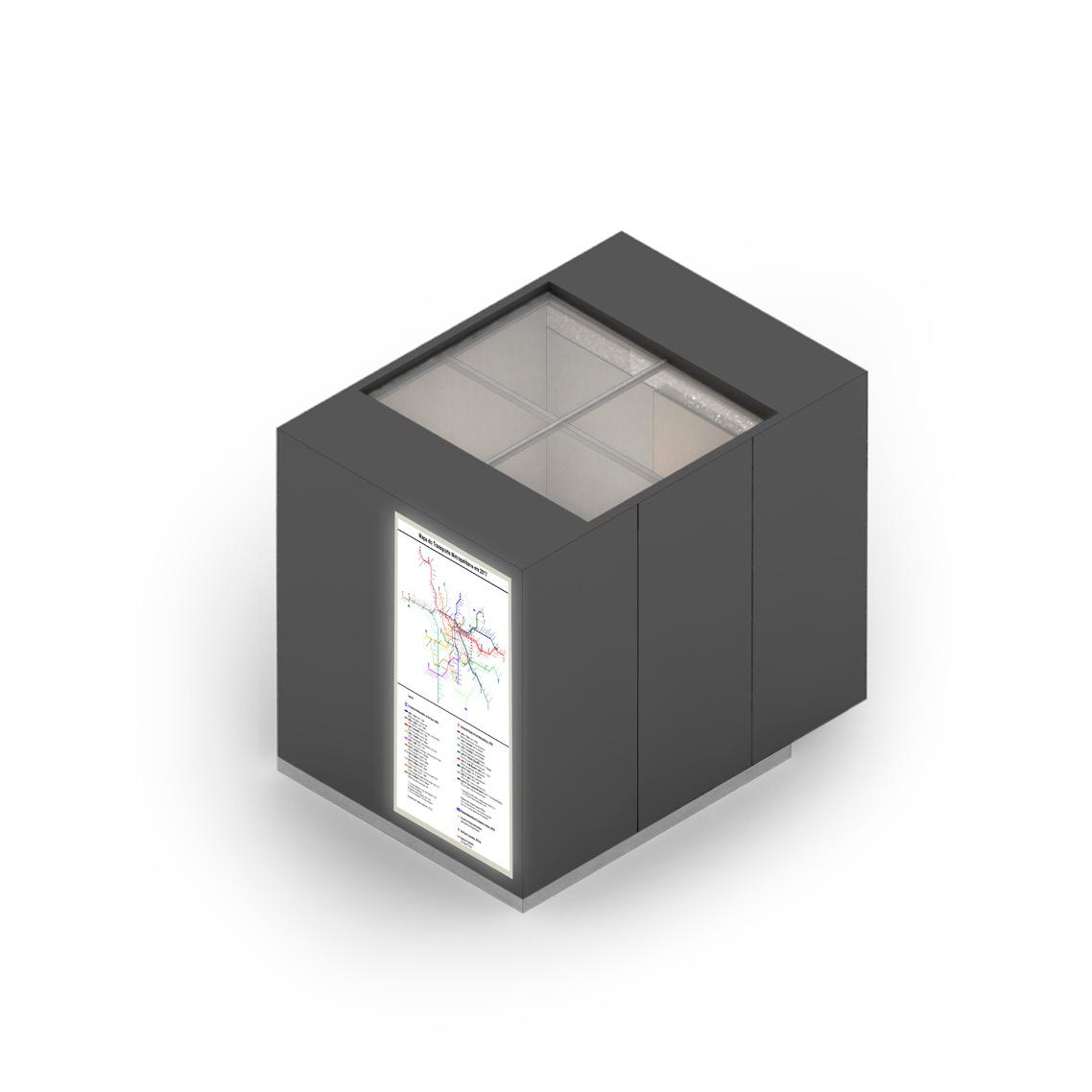

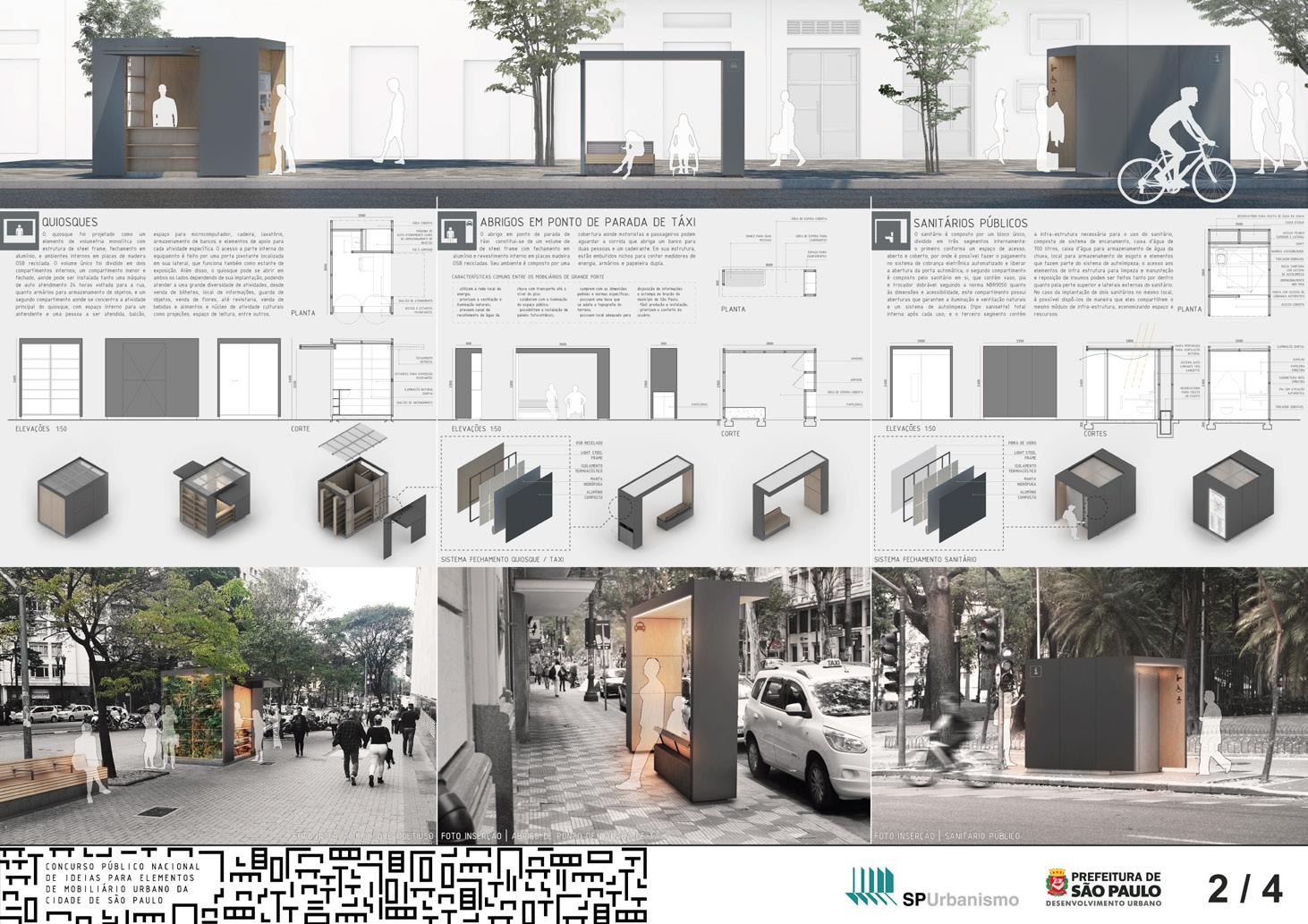

QUIOSQUES

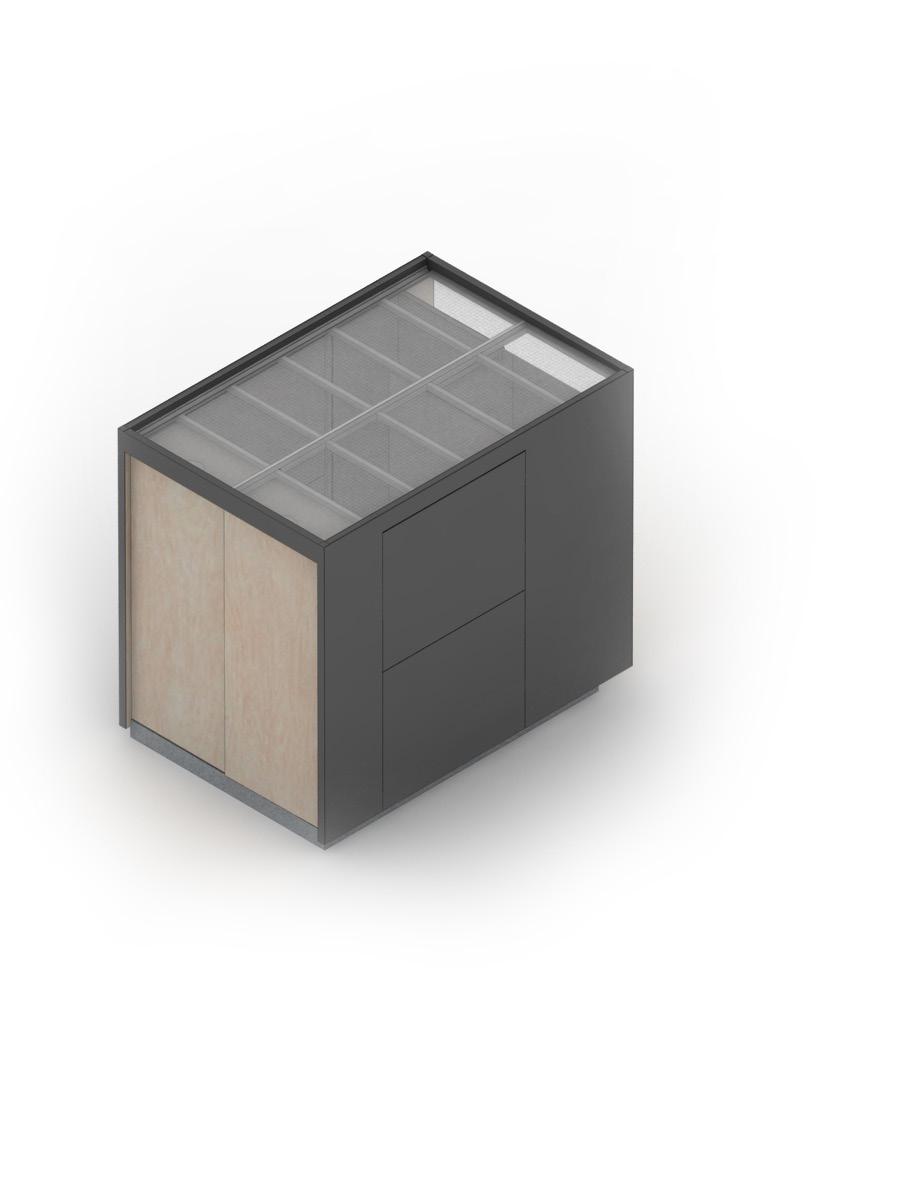

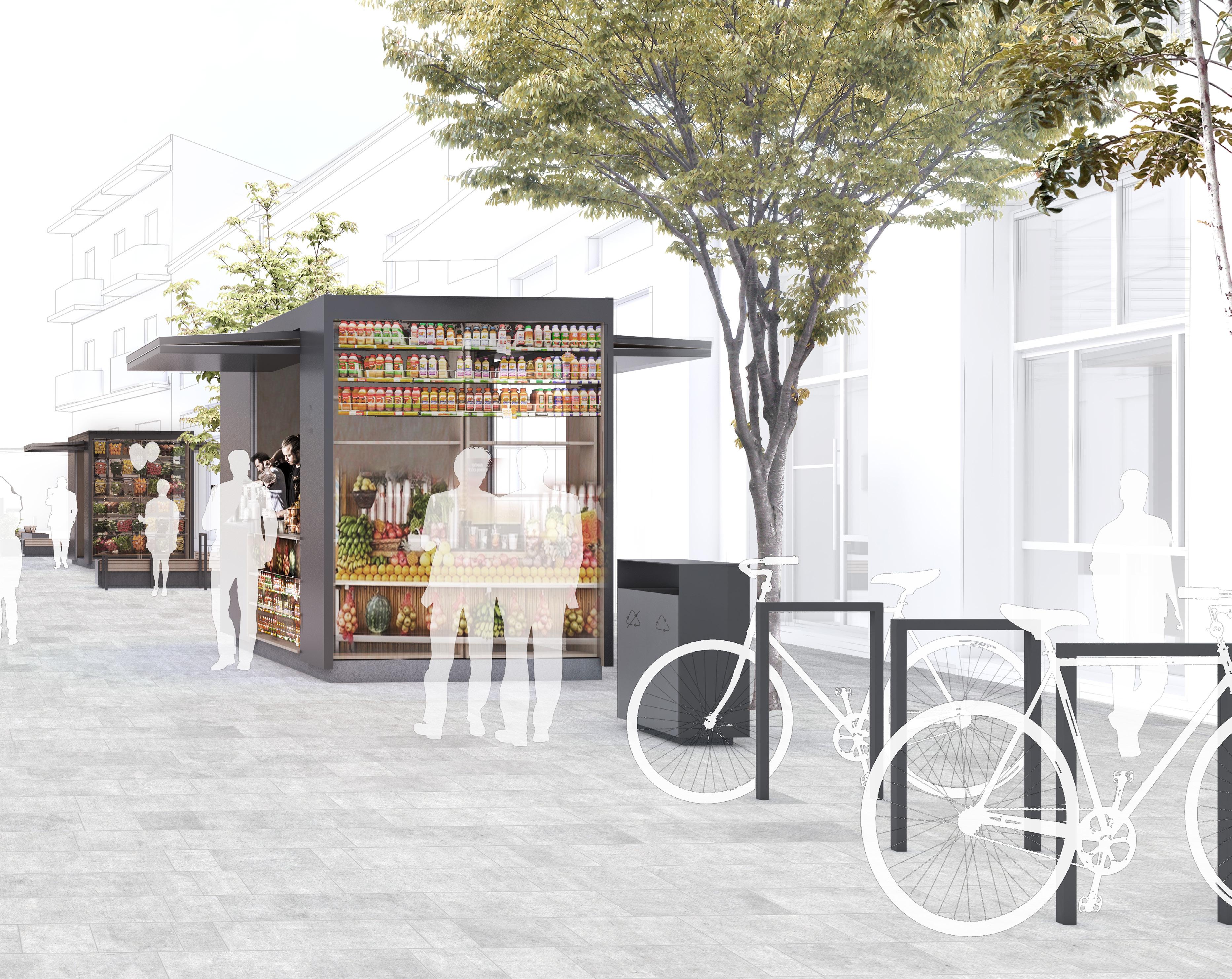

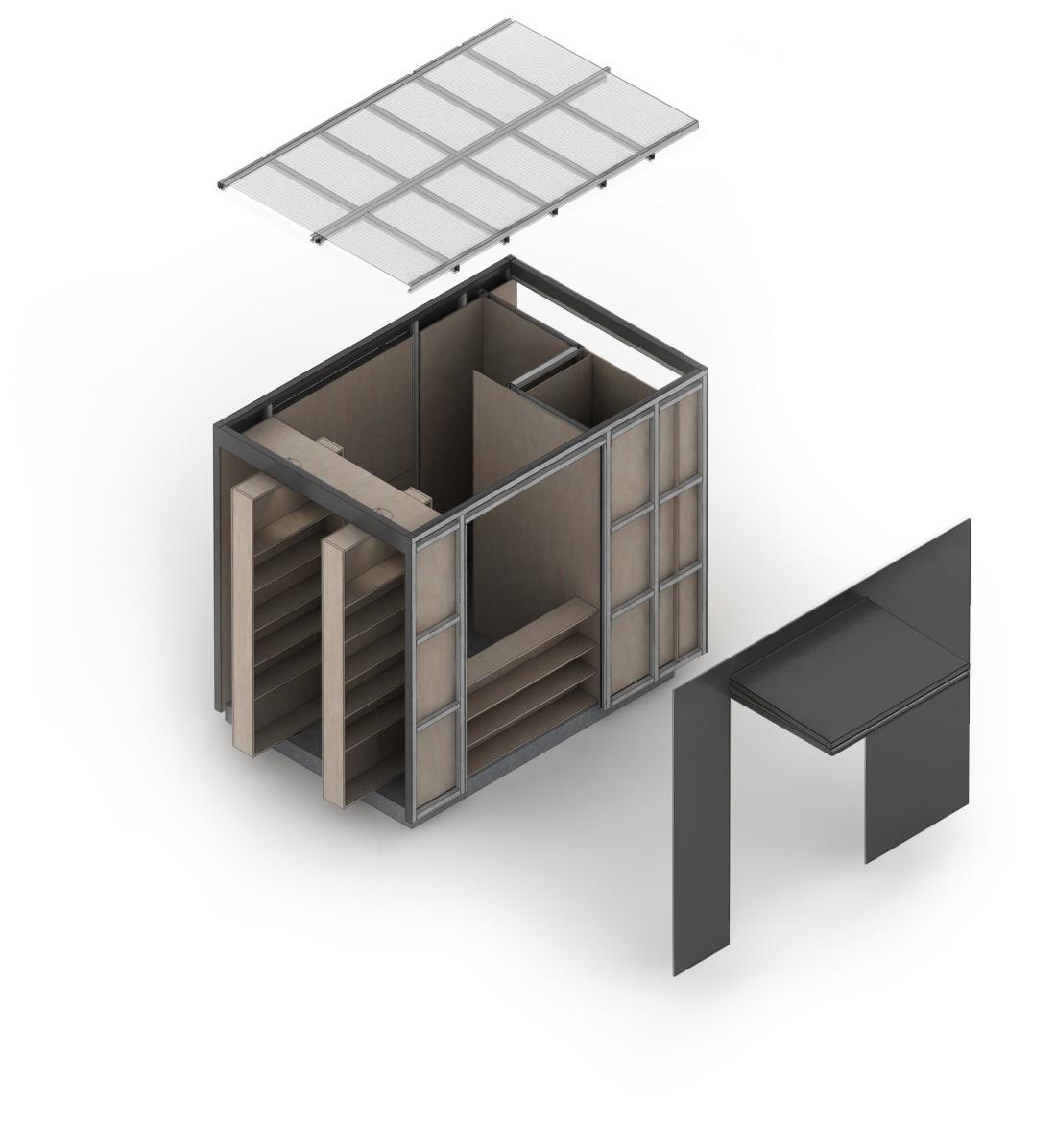

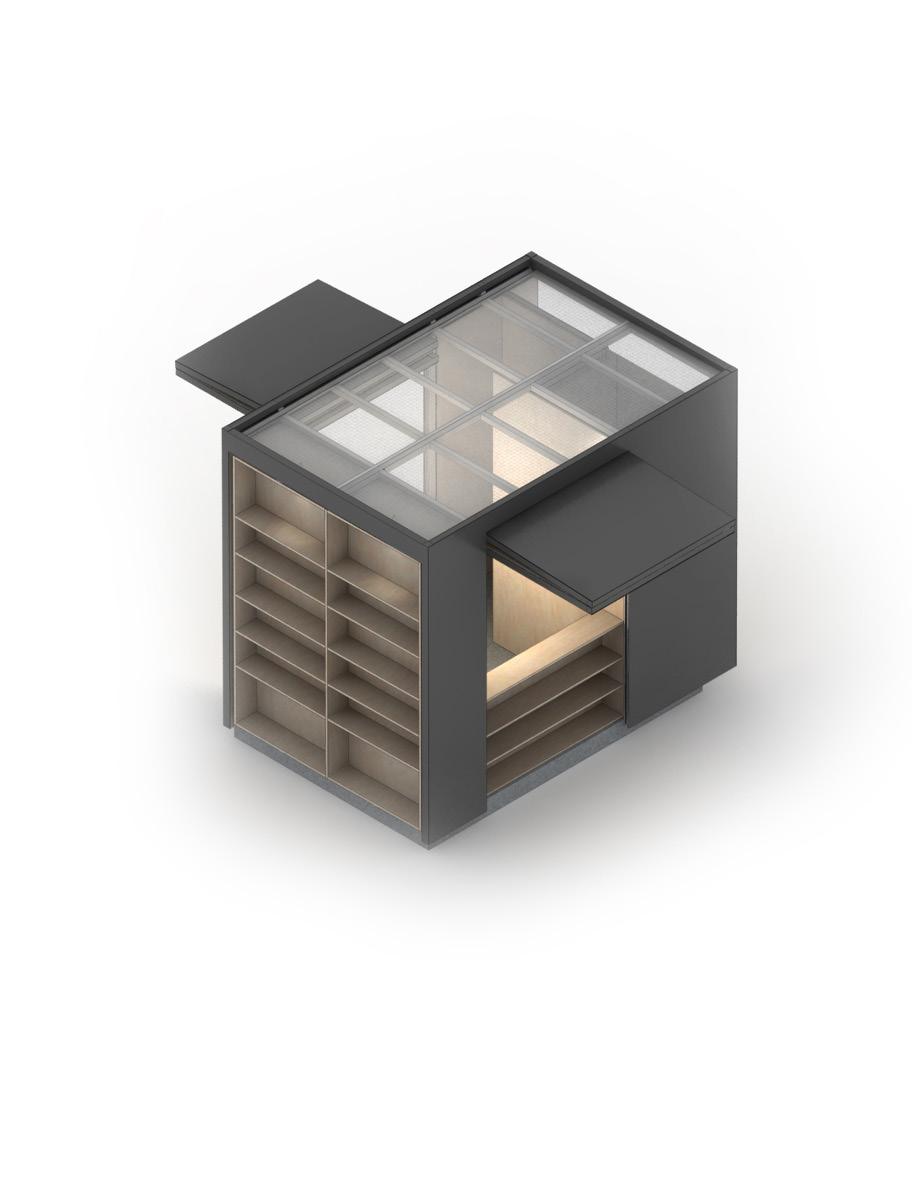

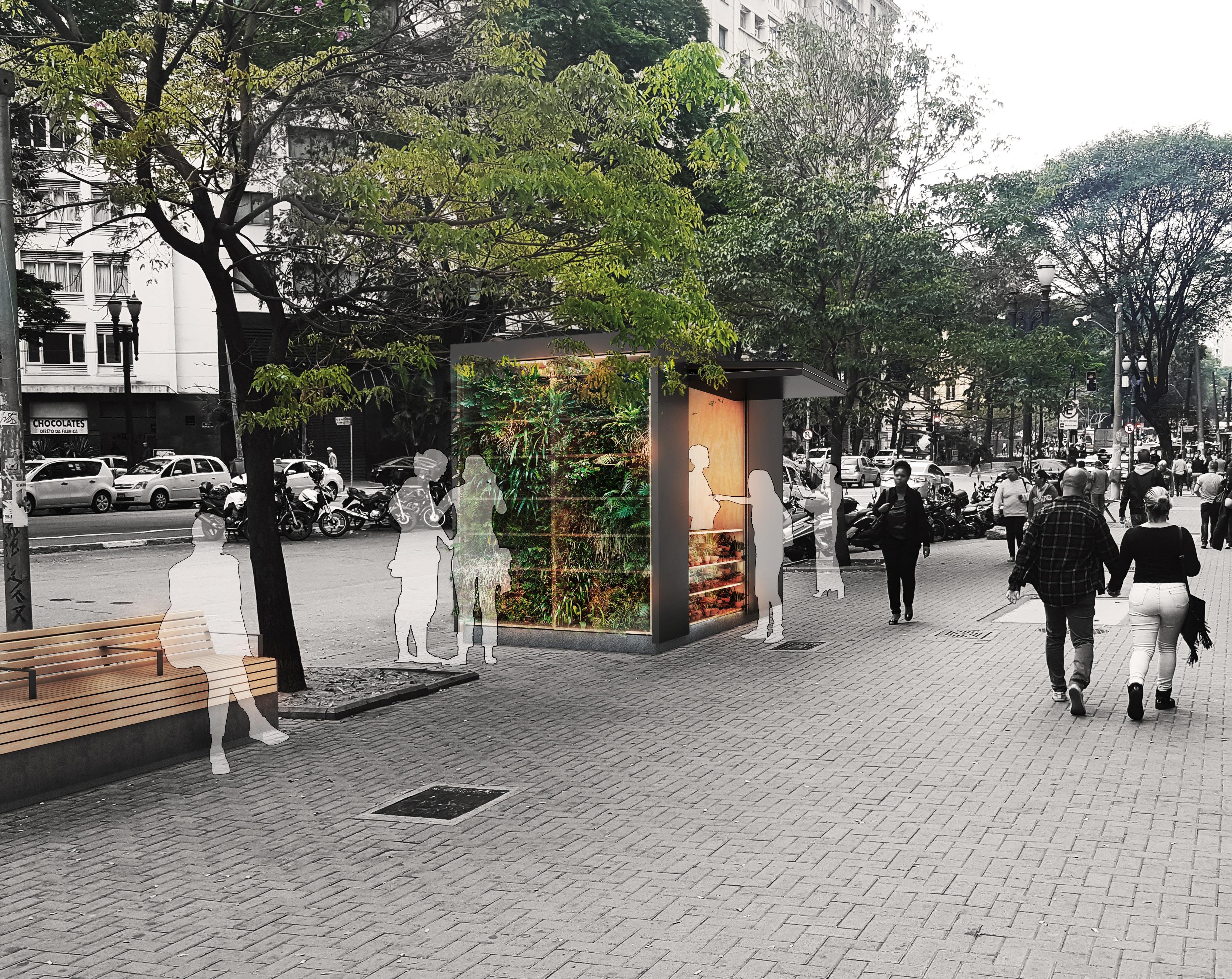

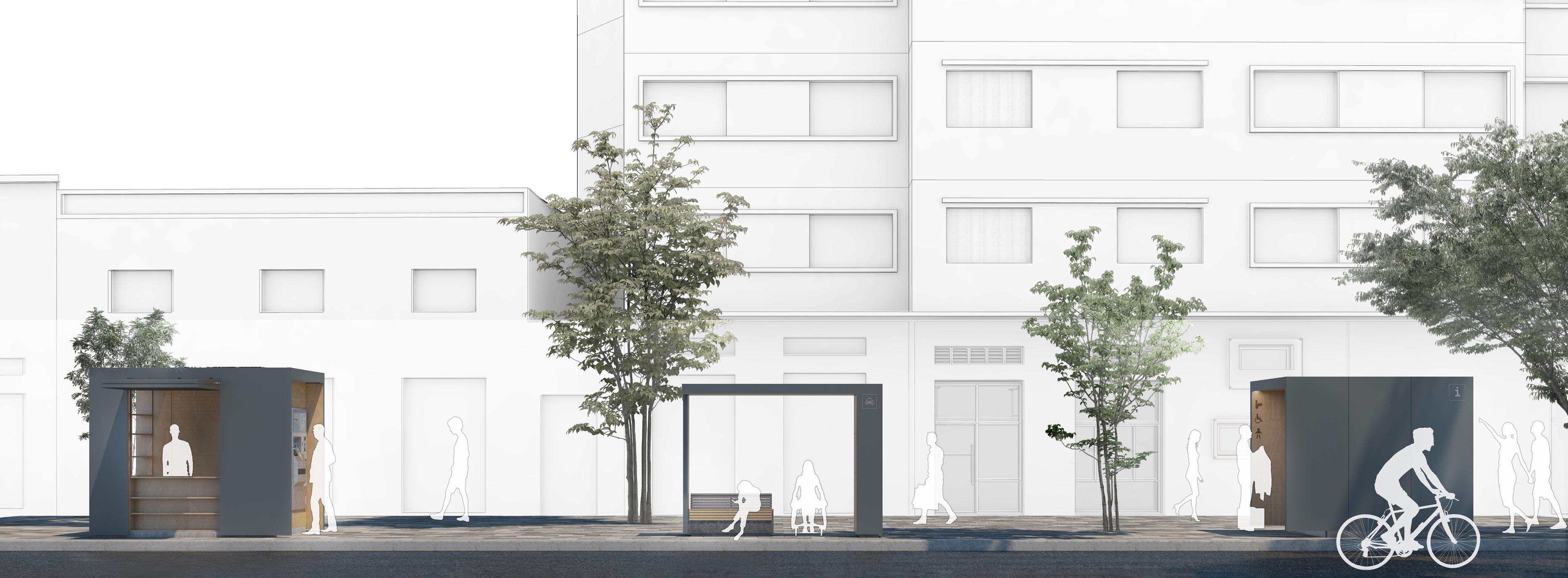

O quiosque foi projetado como um elemento de volumetria monolítca com estrutura de steel frame, fechamento em alumínio, e ambientes internos em placas de madeira OSB reciclada. O volume único foi dividido em dois compartimentos internos; um compartimento menor e fechado, aonde pode ser instalada tanto uma máquina de auto atendimento 24 horas voltada para a rua, quanto armários para armazenamento de objetos; e um segundo compartimento aonde se concentra a atividade principal do quiosque, com espaço interno para um antendente e uma pessoa a ser atendida, balcão, espaço para
microcomputador, cadeira, lavatório, armazenamento de bancos e elementos de apoio para cada atividade específica. O acesso a parte interna do equipamnto é feito por uma porta pivotante localizada em sua lateral, que funciona também como estante de exposição. Além disso, o quiosque pode se abrir em ambos os lados dependendo de sua implantação, podendo atender a uma grande diversidade de atividades, desde venda de bilhetes, local de informações, guarda de objetos, venda de flores, até revistaria, venda de bebidas e alimentos e núcleo de atividade culturais como projeções, espaço de leitura, entre outros.

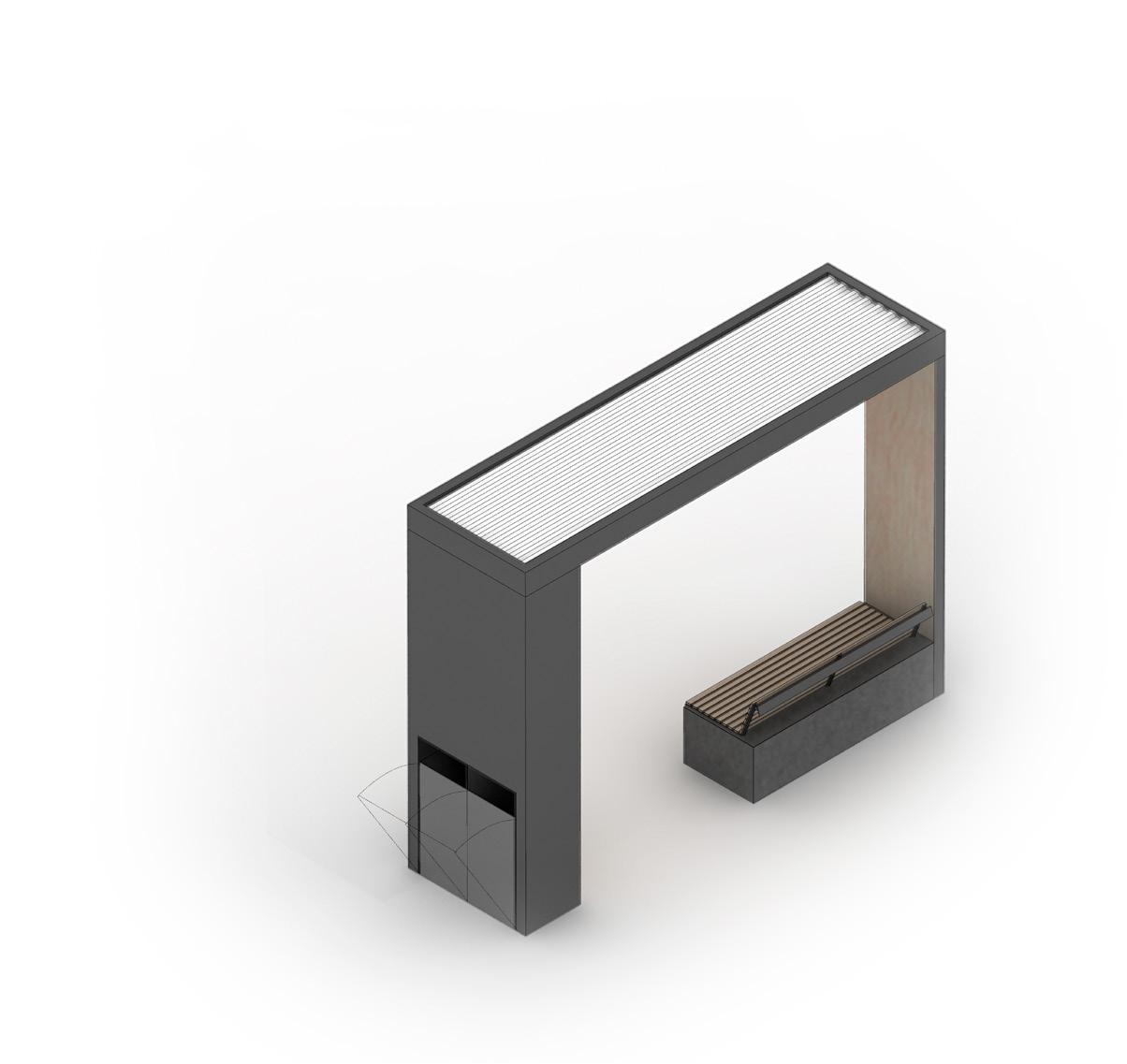

ABRIGOS EM PONTO DE PARADA DE TÁXI

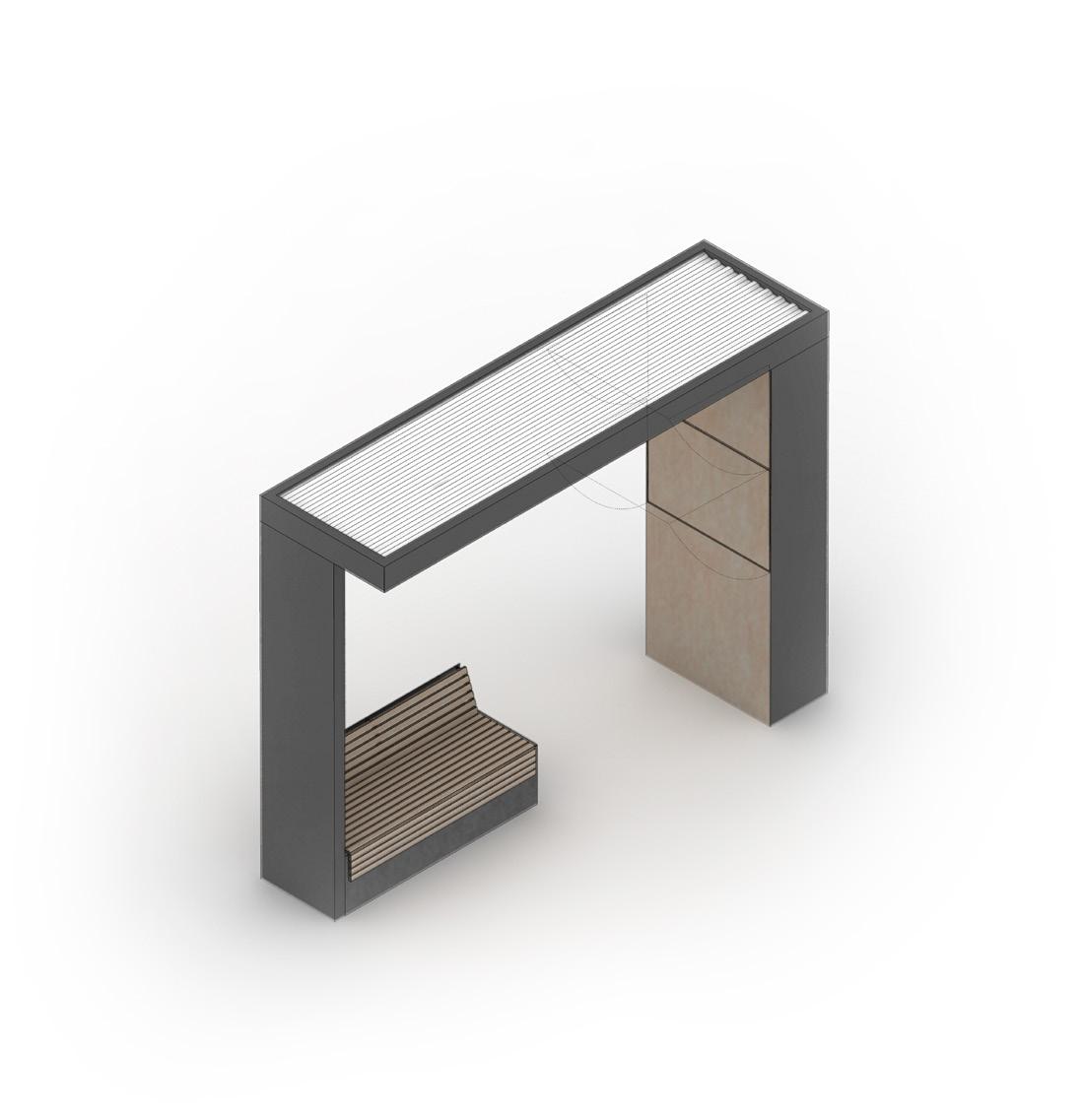

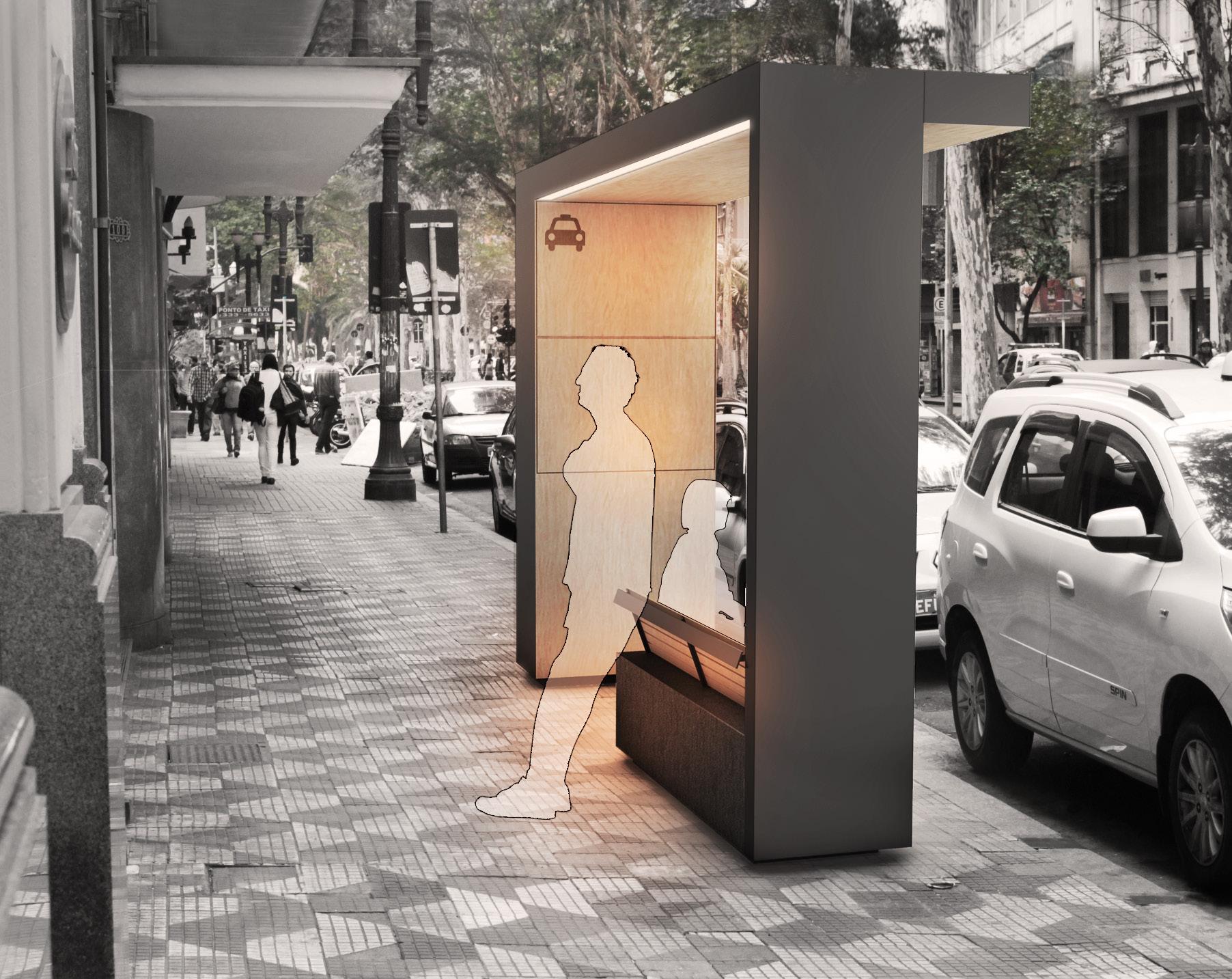

O abrigo em ponto de parada de táxi constitui-se de um volume de estrutura de steel frame com fechamento em alumínio e revestimento interno em placas madeira OSB recicladas. Seu ambiente é composto por uma cobertura aonde motoristas e passageiros podem aguardar a corrida que abriga um banco para duas pessoas e um cadeirante. Em sua estrutura, estão embutidos nichos para conter medidores de energia, armários e papeleira dupla.
CARACTERÍSTICAS COMUNS ENTRE OS MOBILIÁRIOS DE GRANDE PORTE
· utilizam a rede local de energia;
· priorizam a ventilação e iluminação naturais;
BANCO PARA DUAS PESSOAS
ÁREA DE ESPERA PARA CADEIRANTES
ESPAÇO PARA EQUIPAMENTOS
· colaboram com a iluminação do espaço público;
· possibilitam a instalação de painéis fotovoltáicos;
· preveem canal de recolhimento de água da chuva com transporte até o nível do piso;
· cumprem com as dimensões
pedidas e normas específicas;
· possuem uma base que se adata a topografia do terreno;
· possuem local adequado para disposição de informações e estampa do brasão do município de São Paulo;
· fácil produção e instalação; · priorizam o conforto do usuário.
ELEVAÇÕES

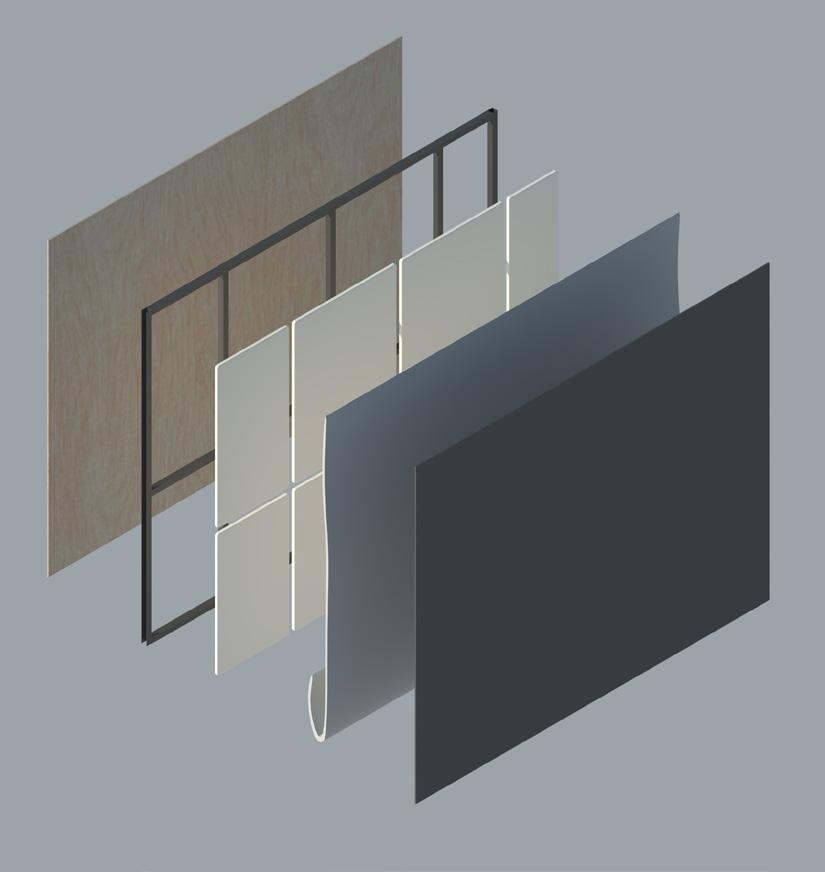

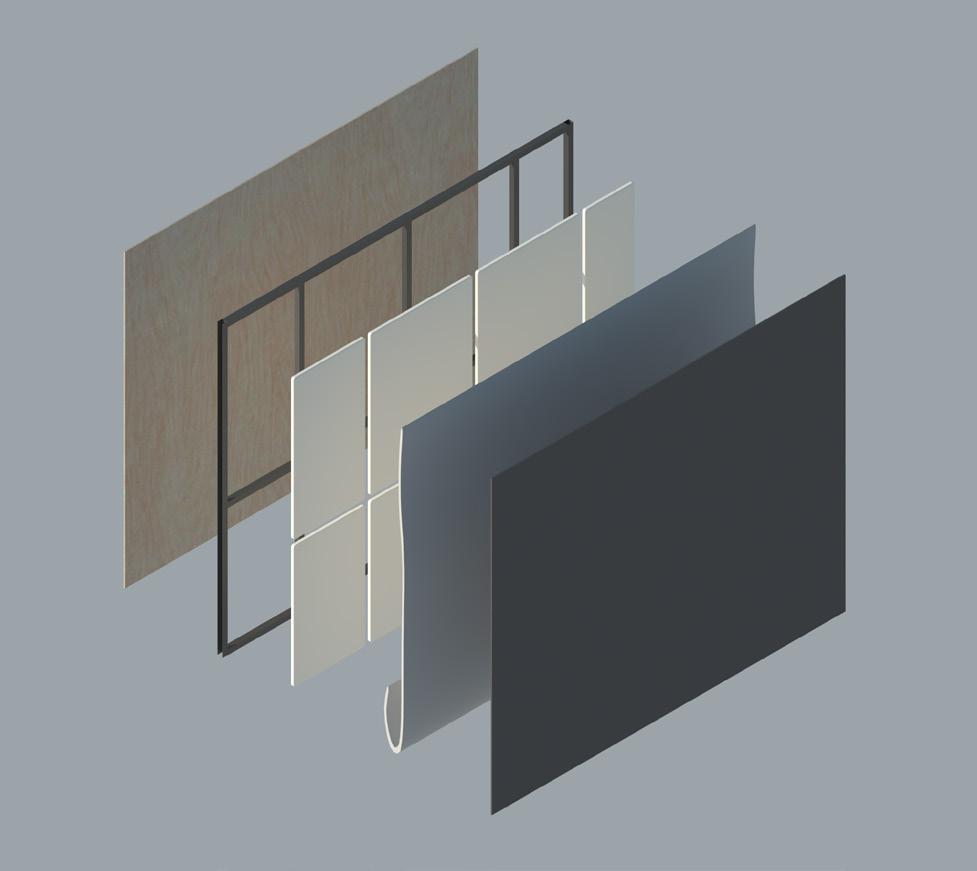

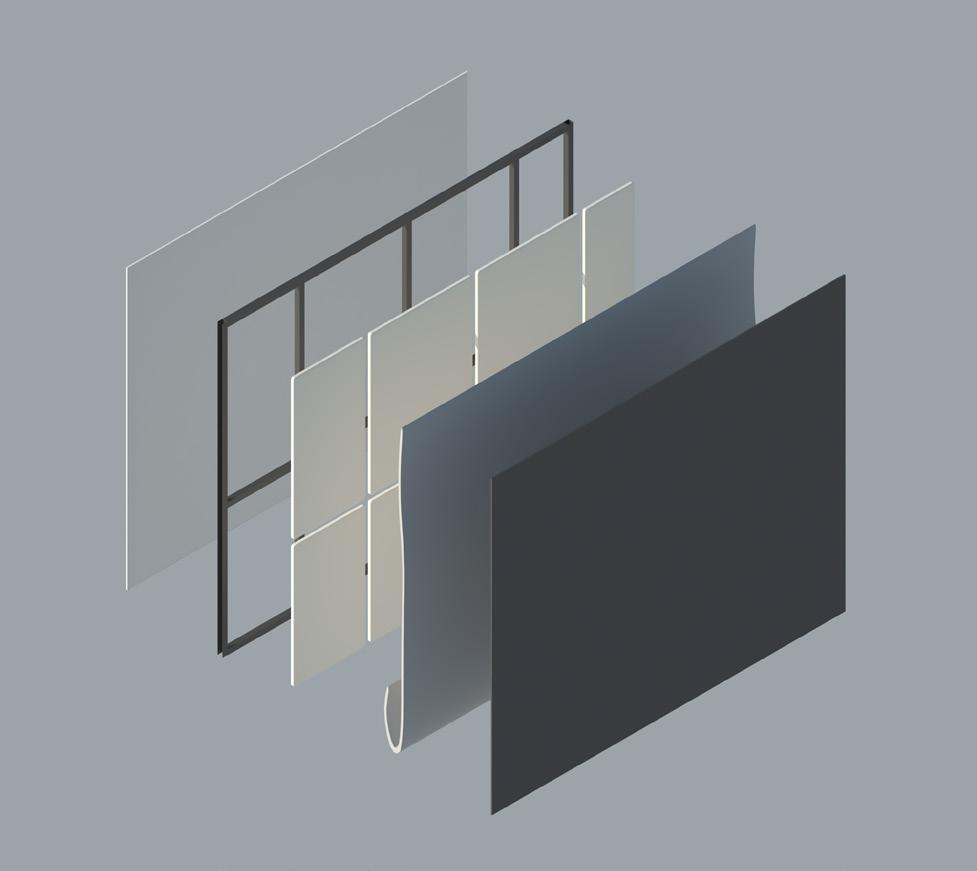

LIGHT STEEL FRAME
OSB RECICLADO ISOLAMENTO TERMOACÚSTICO
MANTA HIDRÓFUGA ALUMÍNIO COMPOSTO
ARMÁRIO
ARMÁRIO
PAPELEIRAS
ÁREA DE ESPERA COBERTA
PAPELEIRAS
TELHA METÁLICA
SANITÁRIOS

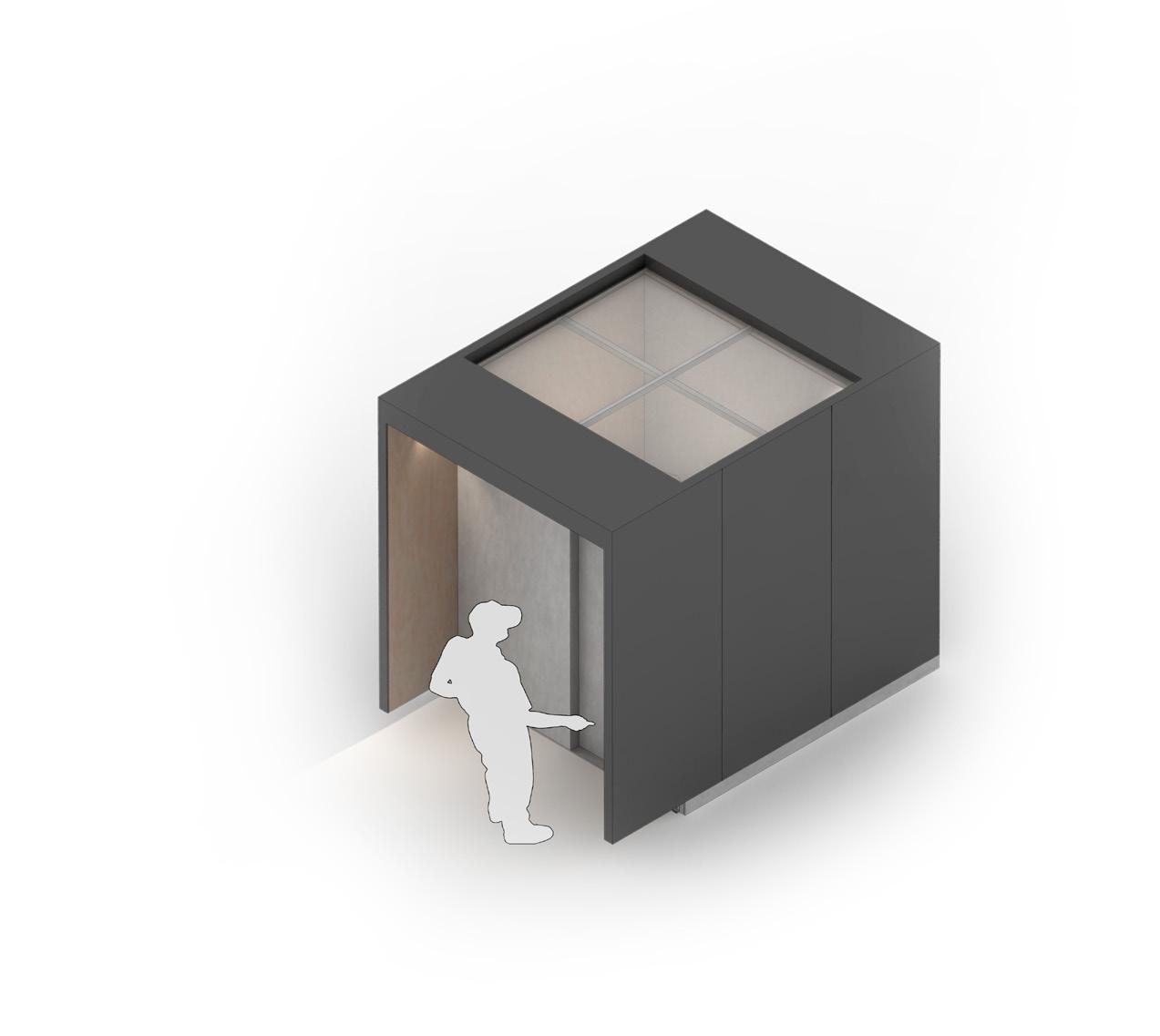

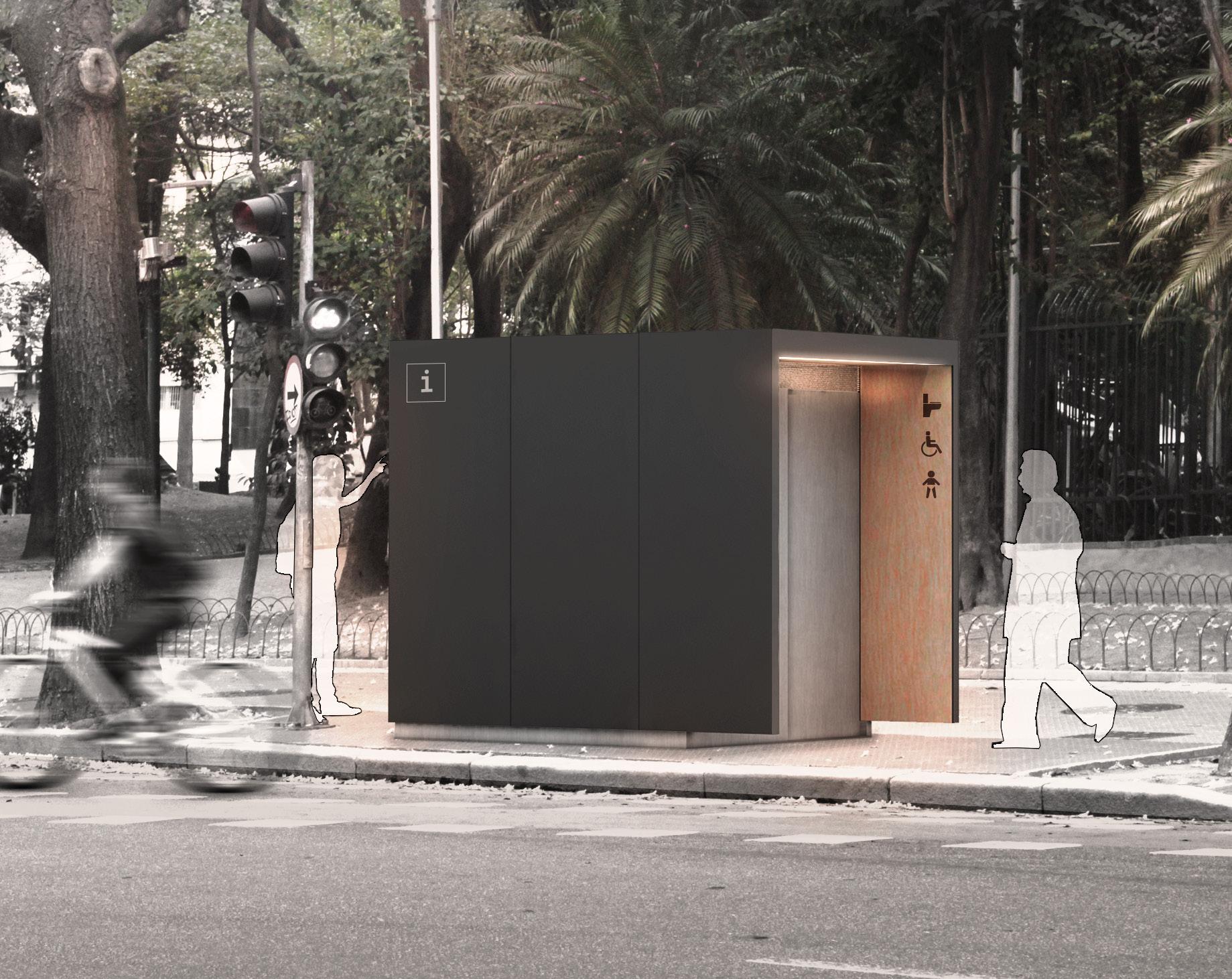

O sanitário é composto por um bloco único, dividido em três segmentos internamente: o primeiro conforma um espaço de acesso, aberto e coberto, por onde é possível fazer o pagamento no sistema de cobrança eletrônica automatizado e liberar a abertura da porta automática; o segundo compartimento é composto pelo sanitário em si, que contém vaso, pia e trocador dobrável seguindo a norma NBR9050 quanto às dimensões e acessibilidade, este compartimento possui aberturas que garantem a iluminação e ventilação naturais e um sistema de autolimpeza (tipo sanisette) total interna após cada uso; e o terceiro segmento contém a infra-estrutura necessária para
o uso do sanitário, composta de sistema de encanamento, caixa d’água de 700 litros, caixa d’água para armazenamento de água da chuva, local para armazenamento de esgoto e elementos que fazem parte do sistema de autolimpeza; o acesso aos elementos de infra estrutura para limpeza e manunteção e reposição de insumos podem ser feitos tanto por dentro quanto pela perte superior e laterais externas do sanitário. No caso da implantação de dois sanitários no mesmo local, é possível dispô-los de maneira que eles compartilhem o mesmo módulo de infra-estrutura, economizando espaço e rescursos.

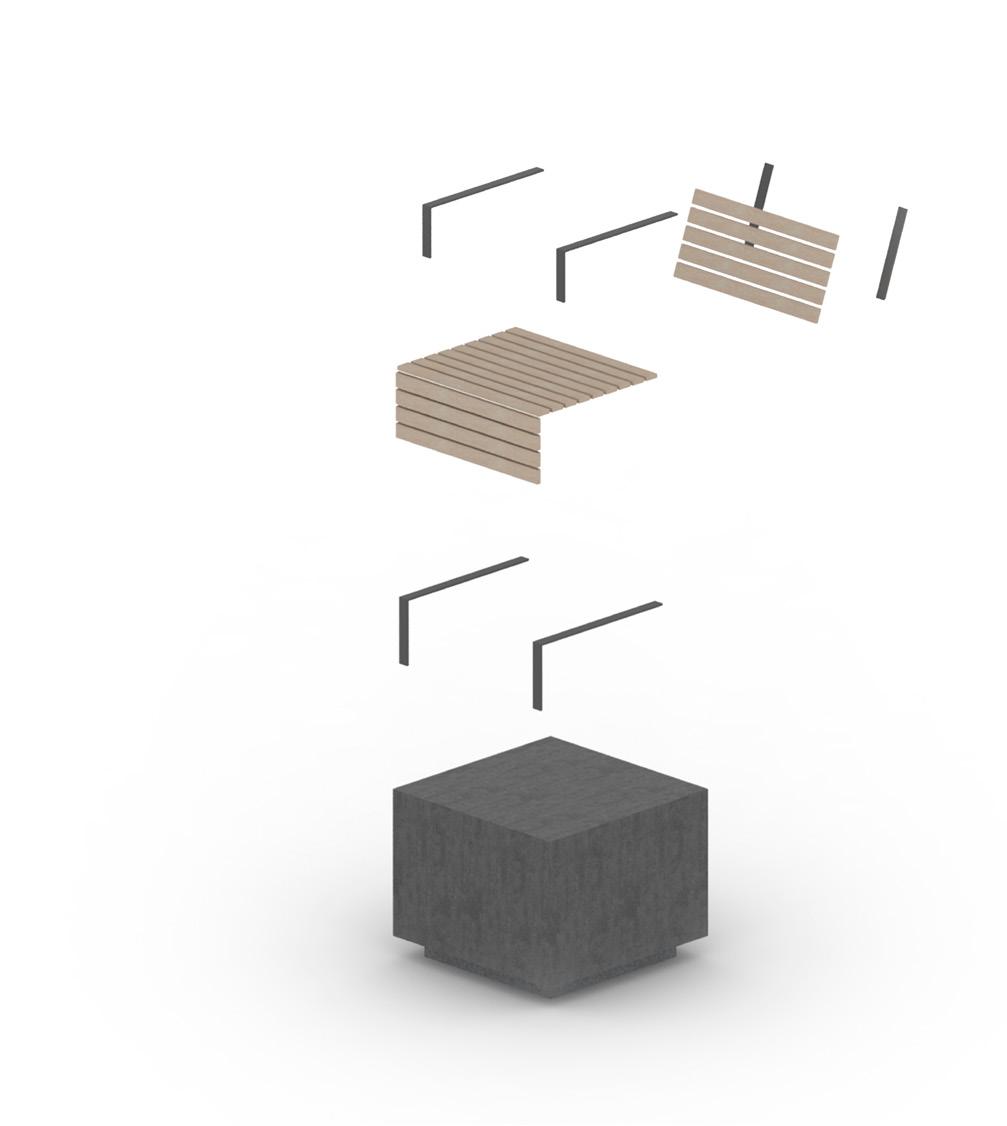

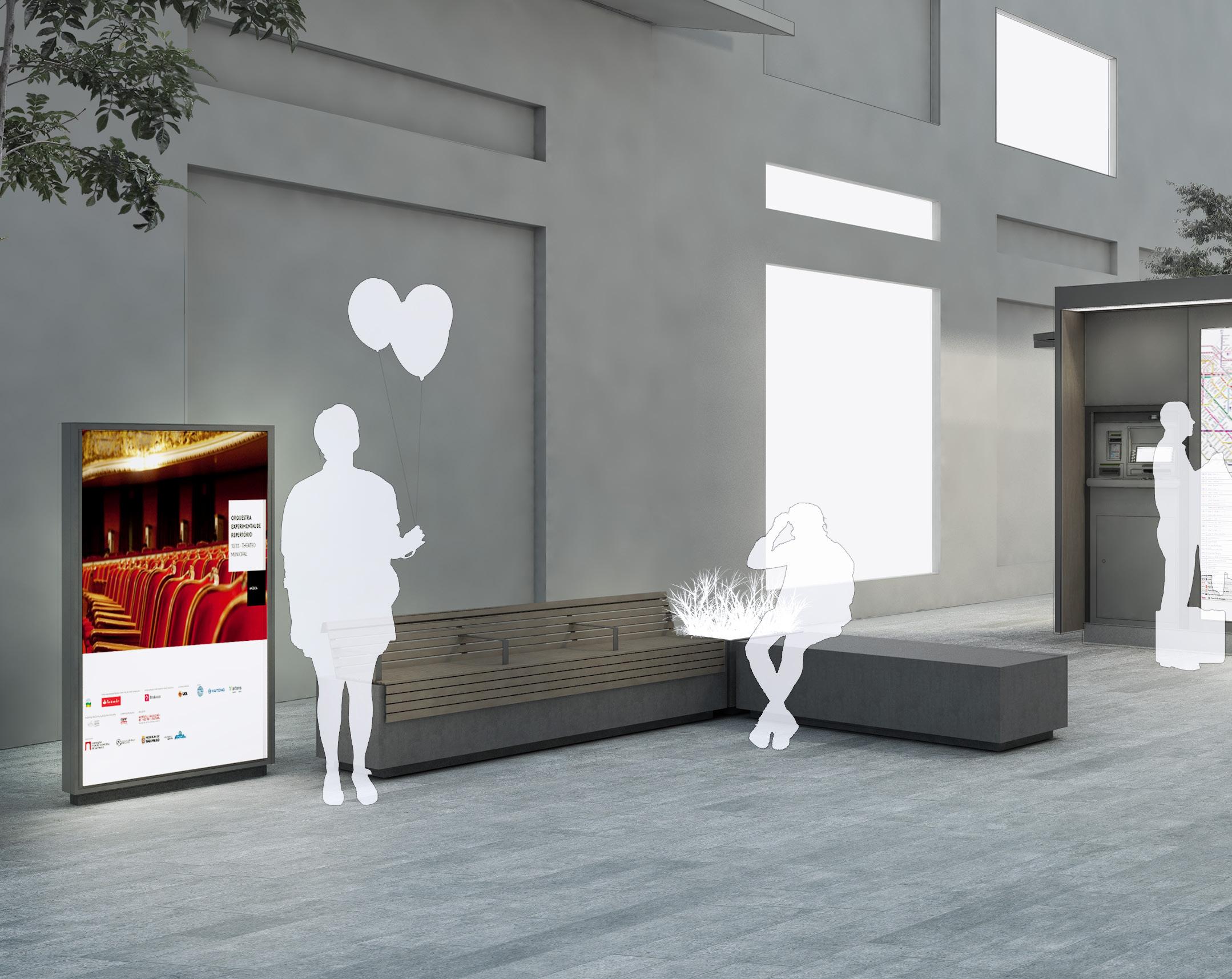

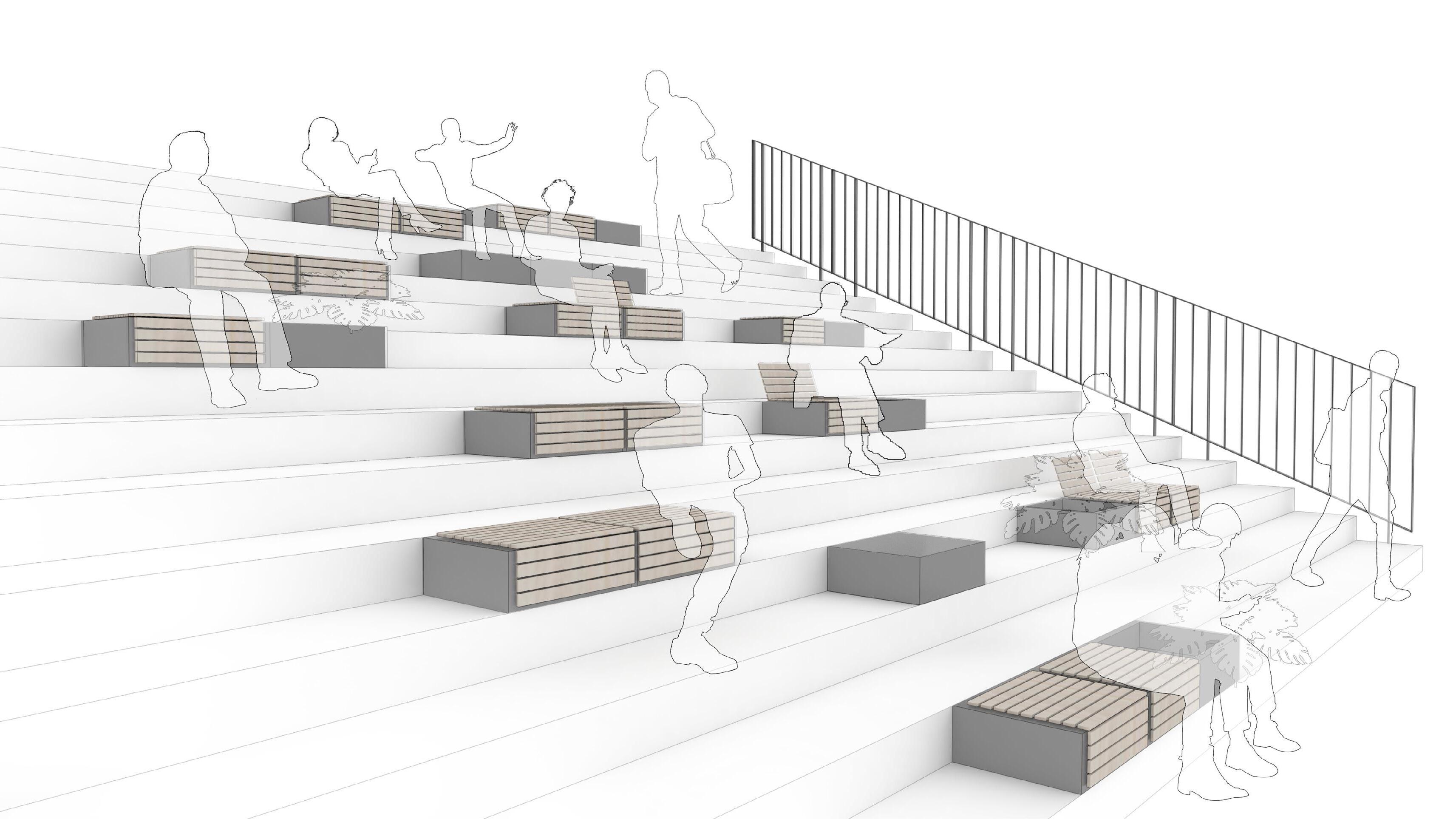

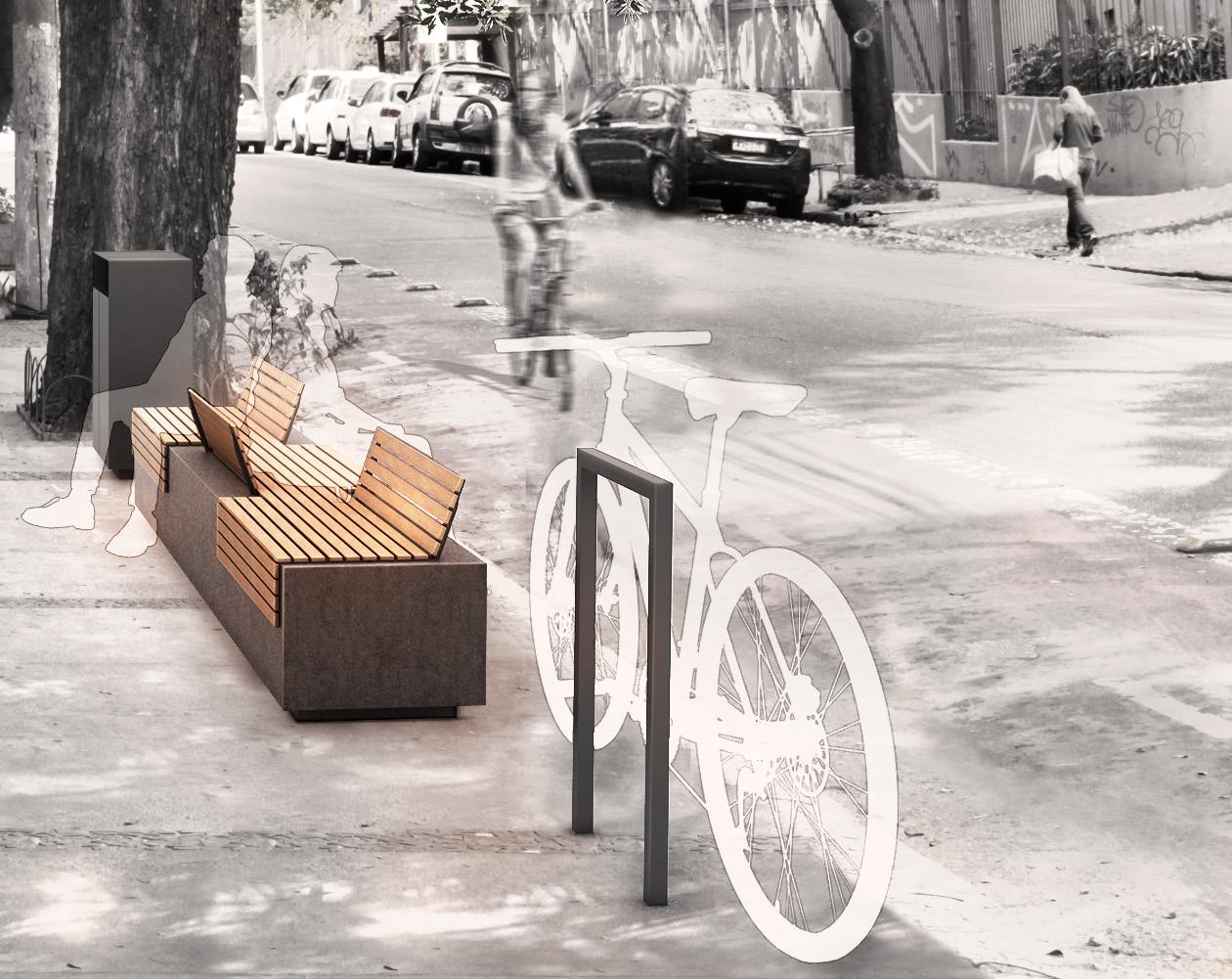

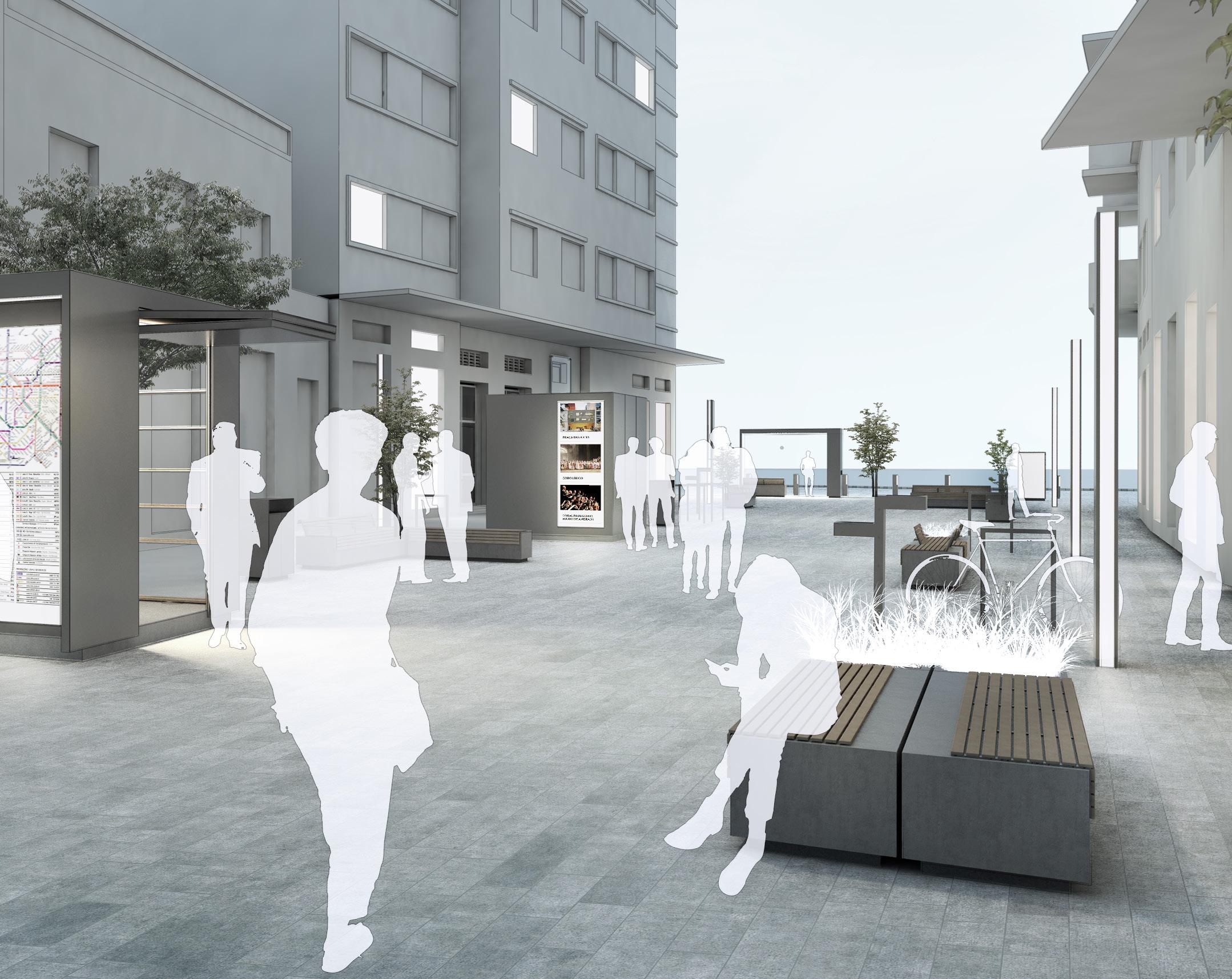

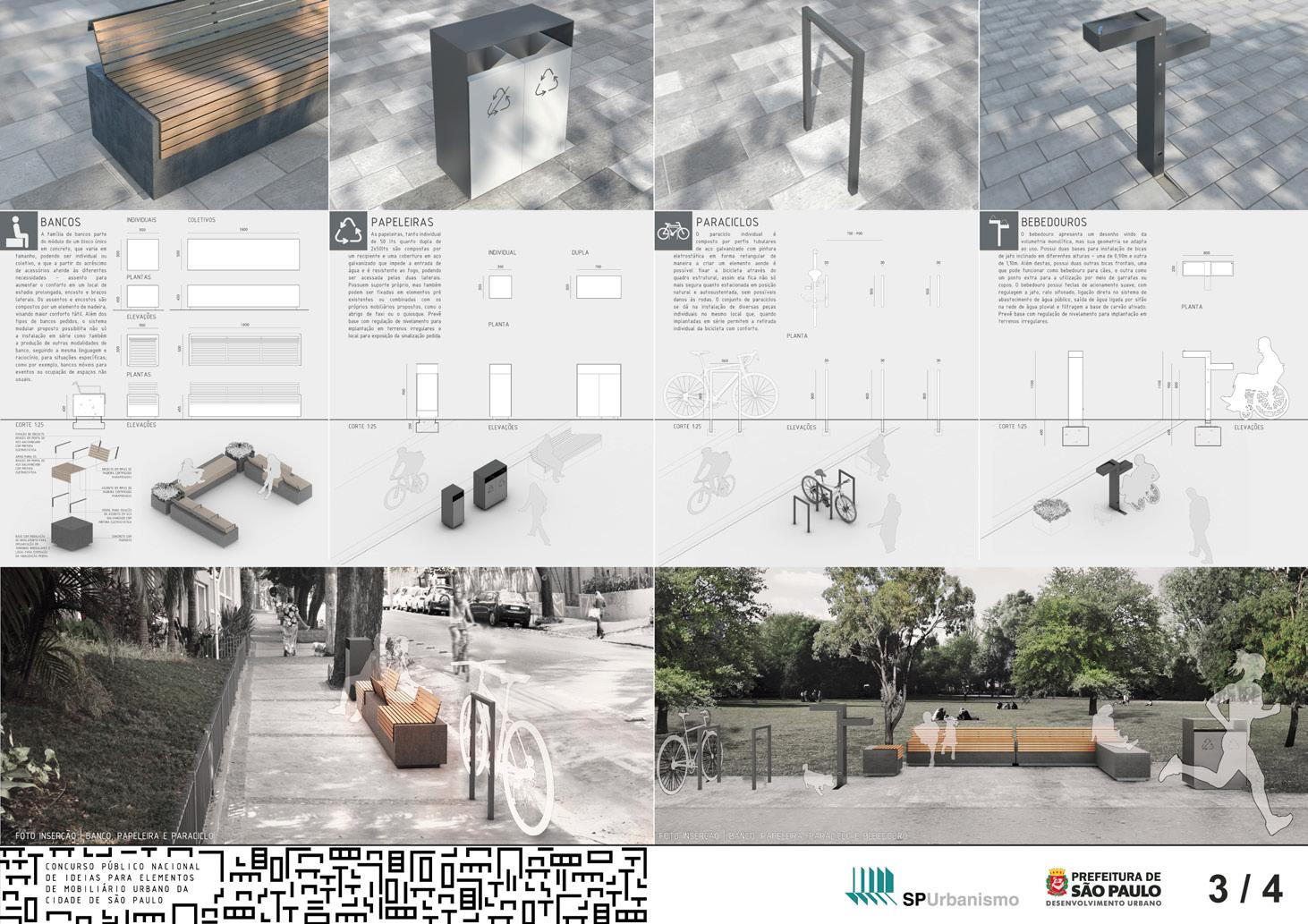

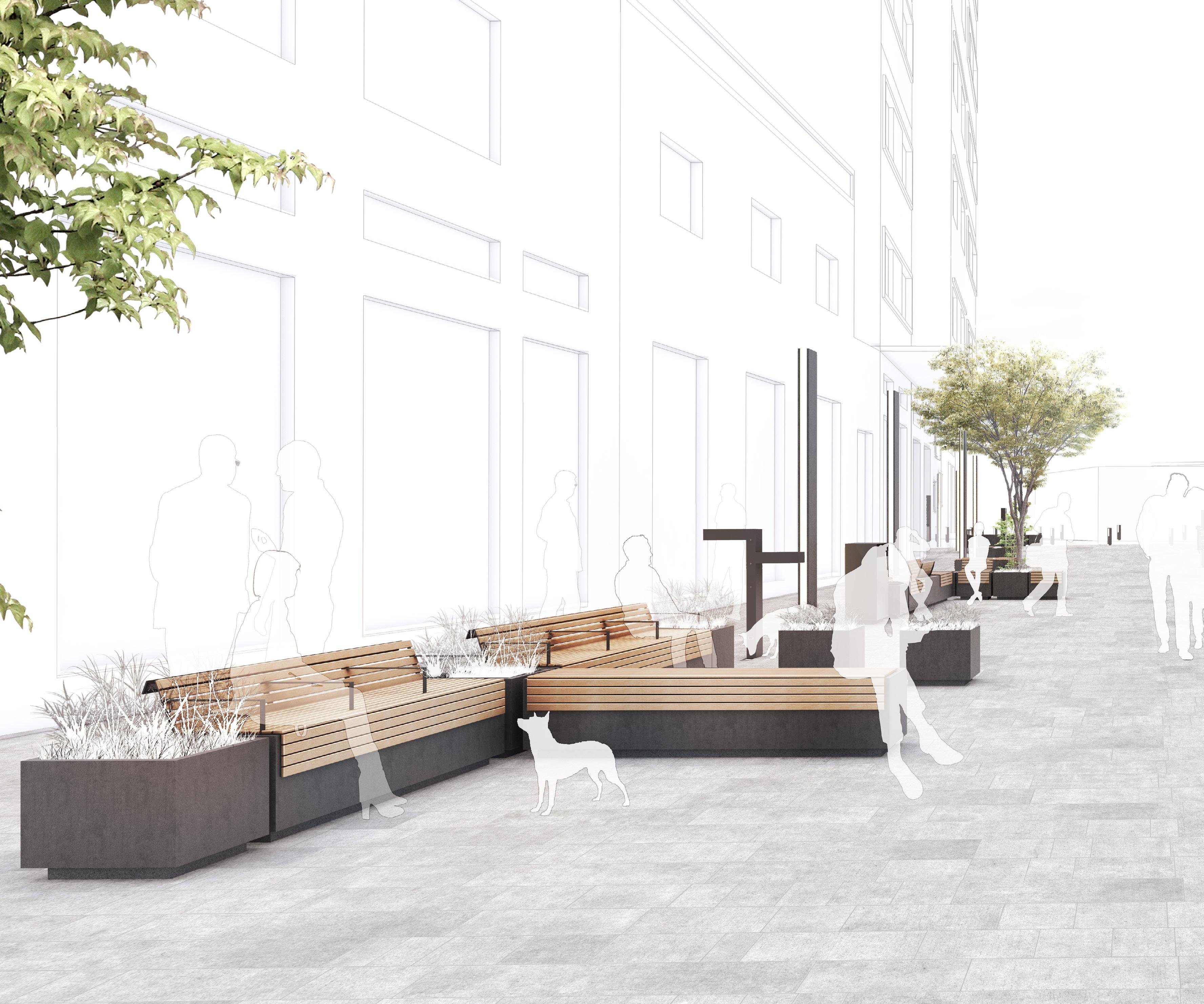

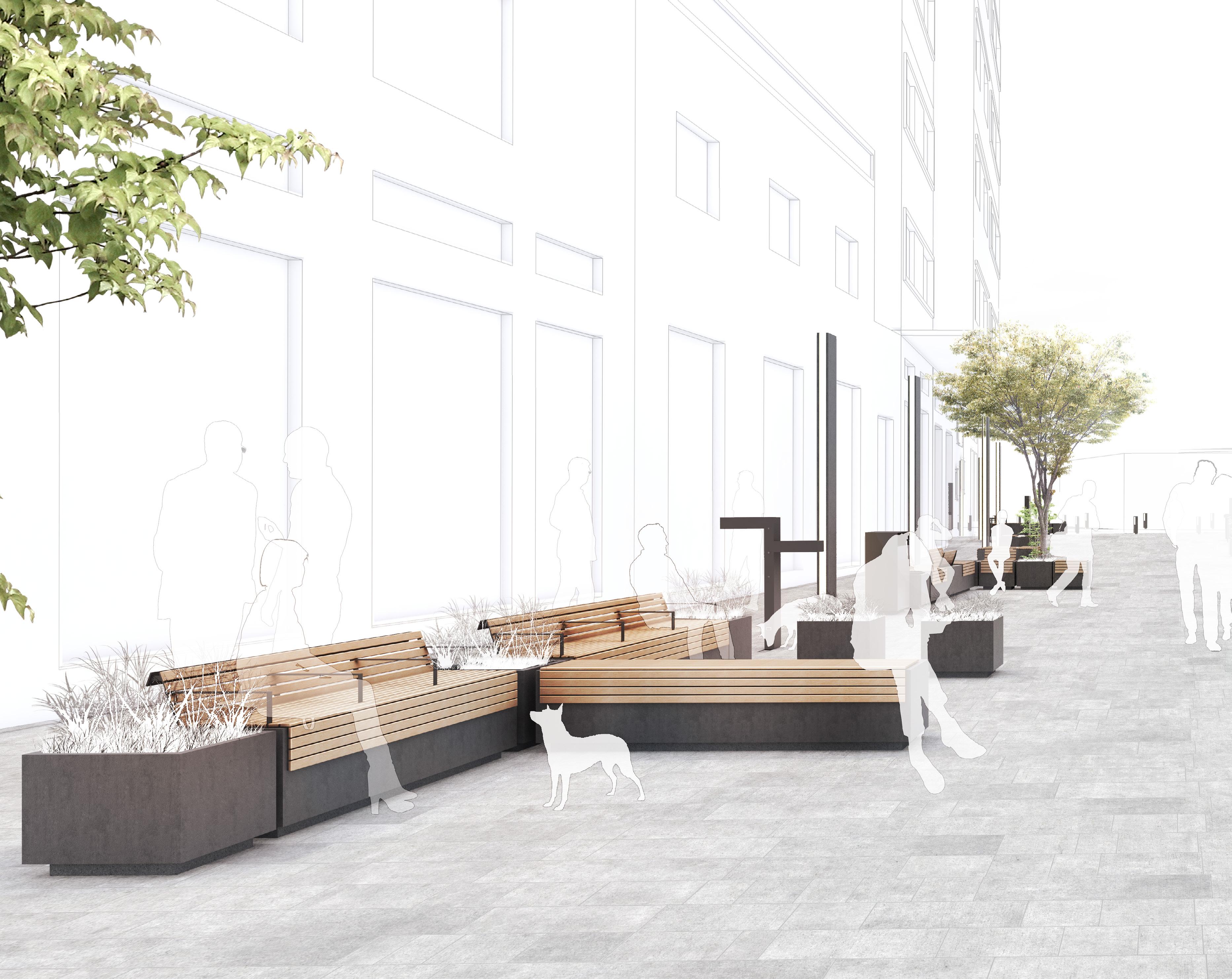

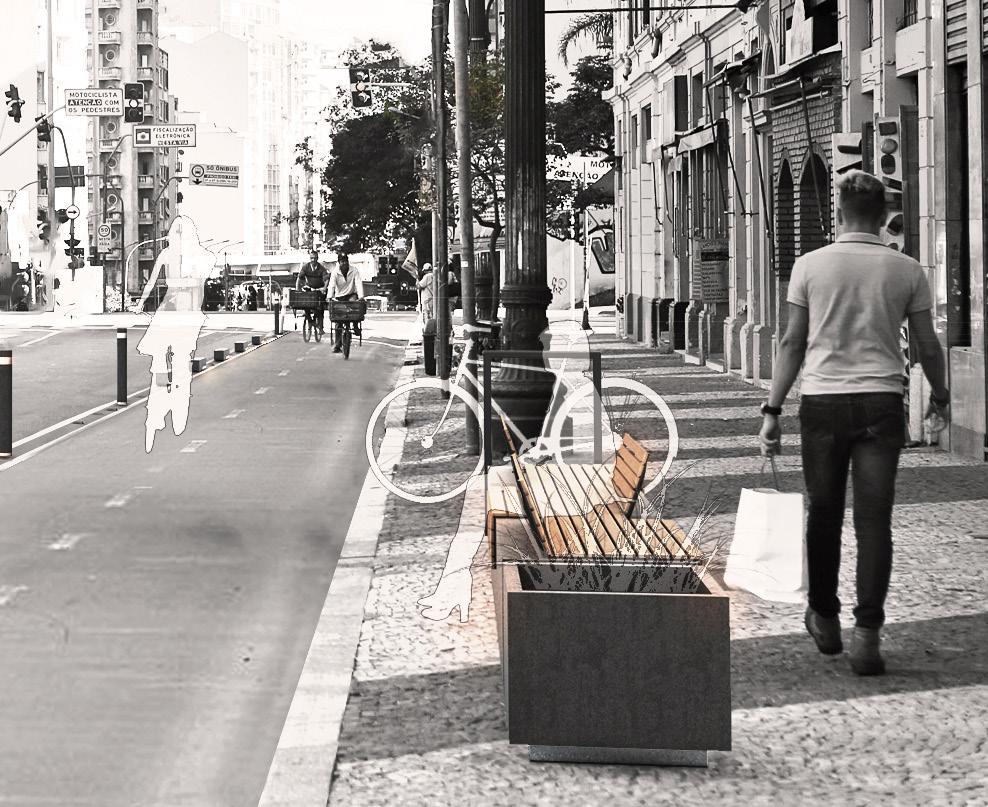

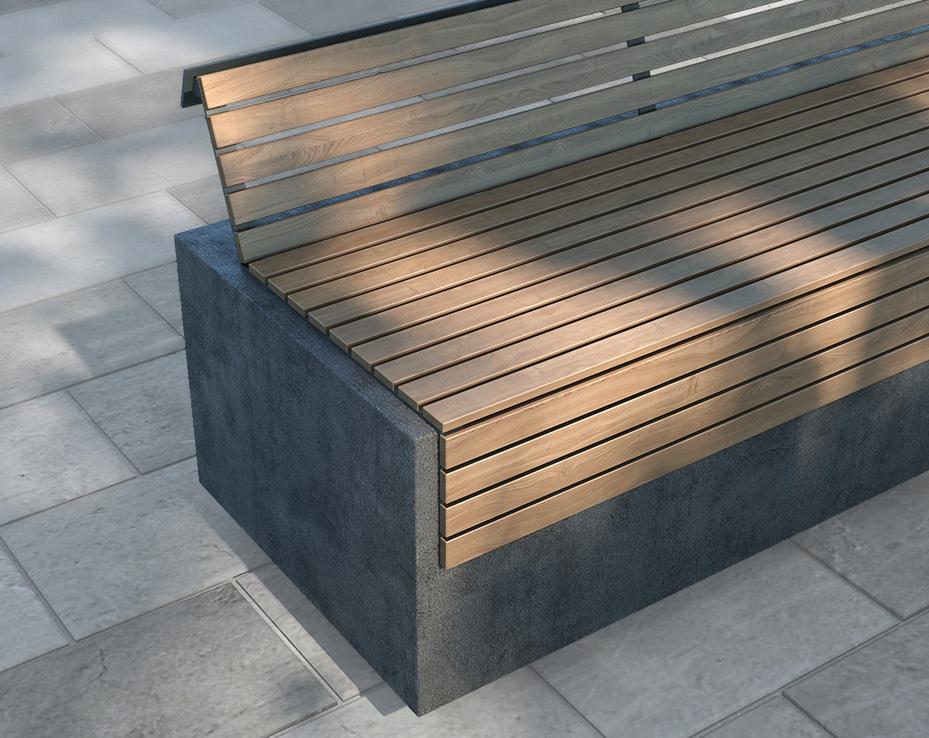

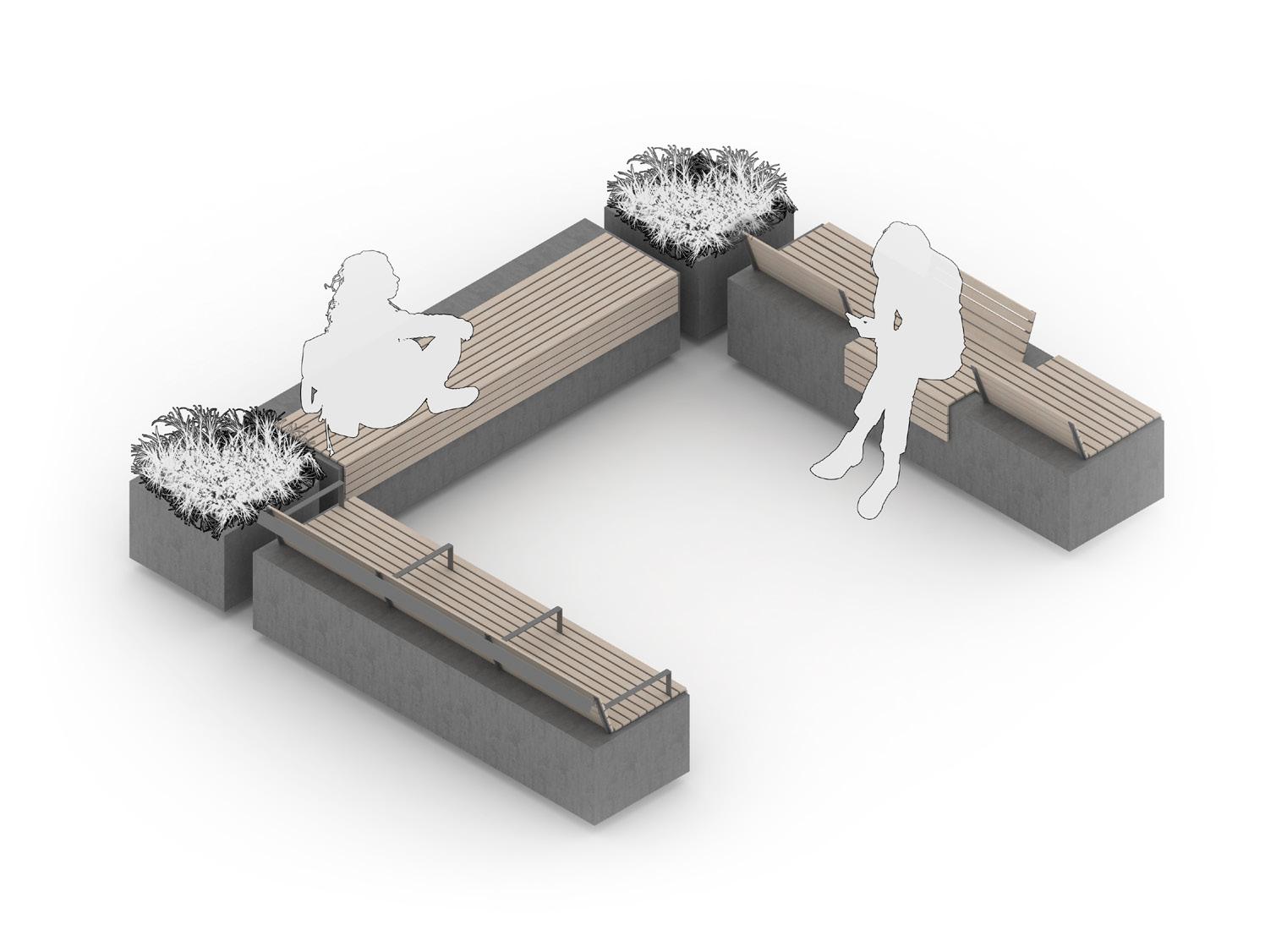

A família de bancos parte do módulo de um bloco único em concreto, que varia em tamanho, podendo ser individual ou coletivo, e que a partir do acréscimo de acessórios atende às diferentes necessidades –assento para aumentar o conforto em um local de estadia prolongada, encosto e braços laterais. Os assentos e encostos são compostos por um elemento de madeira, visando maior conforto tátil. Além dos tipos de bancos pedidos, o sistema modular proposto possibilita não só a instalação em série como também a produção de outras modalidades de banco, seguindo a mesma linguagem e raciocínio, para situações específicas; como por exemplo, bancos móveis para eventos ou ocupação de espaços não usuais.
INDIVIDUAIS COLETIVOS
01
FIXAÇÃO DO ENCOSTO BRAÇOS EM PERFIL DE
AÇO GALVANIZADO COM PINTURA ELETROSTÁTICA
APOIO PARA OS BRAÇOS EM PERFIL DE
01
AÇO GALVANIZADO COM PINTURA ELETROSTÁTICA
PLANTAS
02
BASE COM REGULAÇÃO DE NIVELAMENTO PARA IMPLANTAÇÃO EM TERRENOS IRREGULARES E LOCAL PARA EXPOSIÇÃO DA SINALIZAÇÃO PEDIDA.
02
ELEVAÇÕES
01
01
01
01
01
PLANTAS
01
01
02
02
01
02
02
ELEVAÇÕES
01
01
ASSENTO EM RIPAS DE MADEIRA CERTIFICADA PARAFUSADAS ENCOSTO EM RIPAS DE MADEIRA CERTIFICADA PARAFUSADAS
CONCRETO COM PIGMENTO PERFIL PARA FIXAÇÃO DO ASSENTO EM AÇO GALVANIZADO COM PINTURA ELETROSTÁTICA
02
01
03
01
02
03

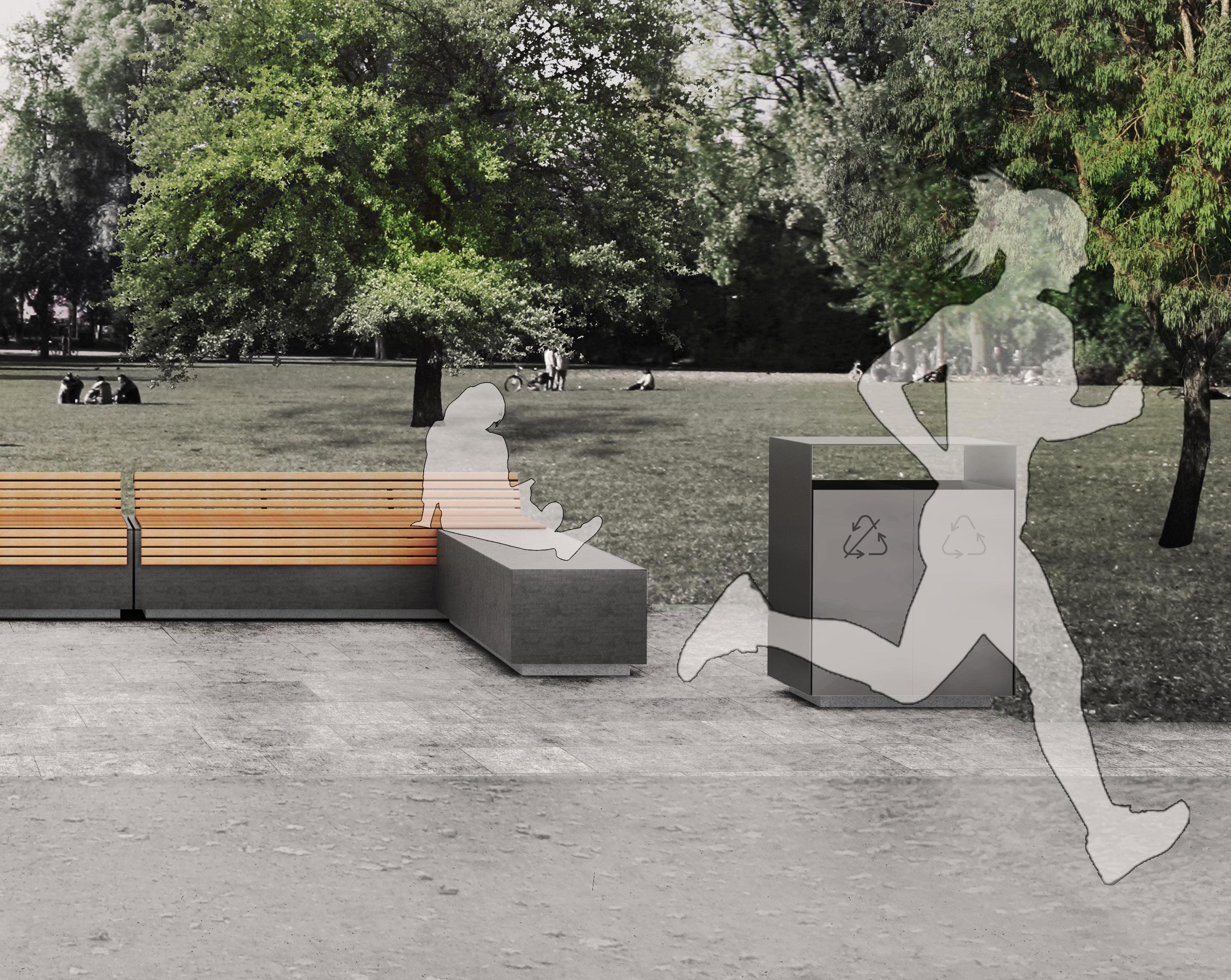

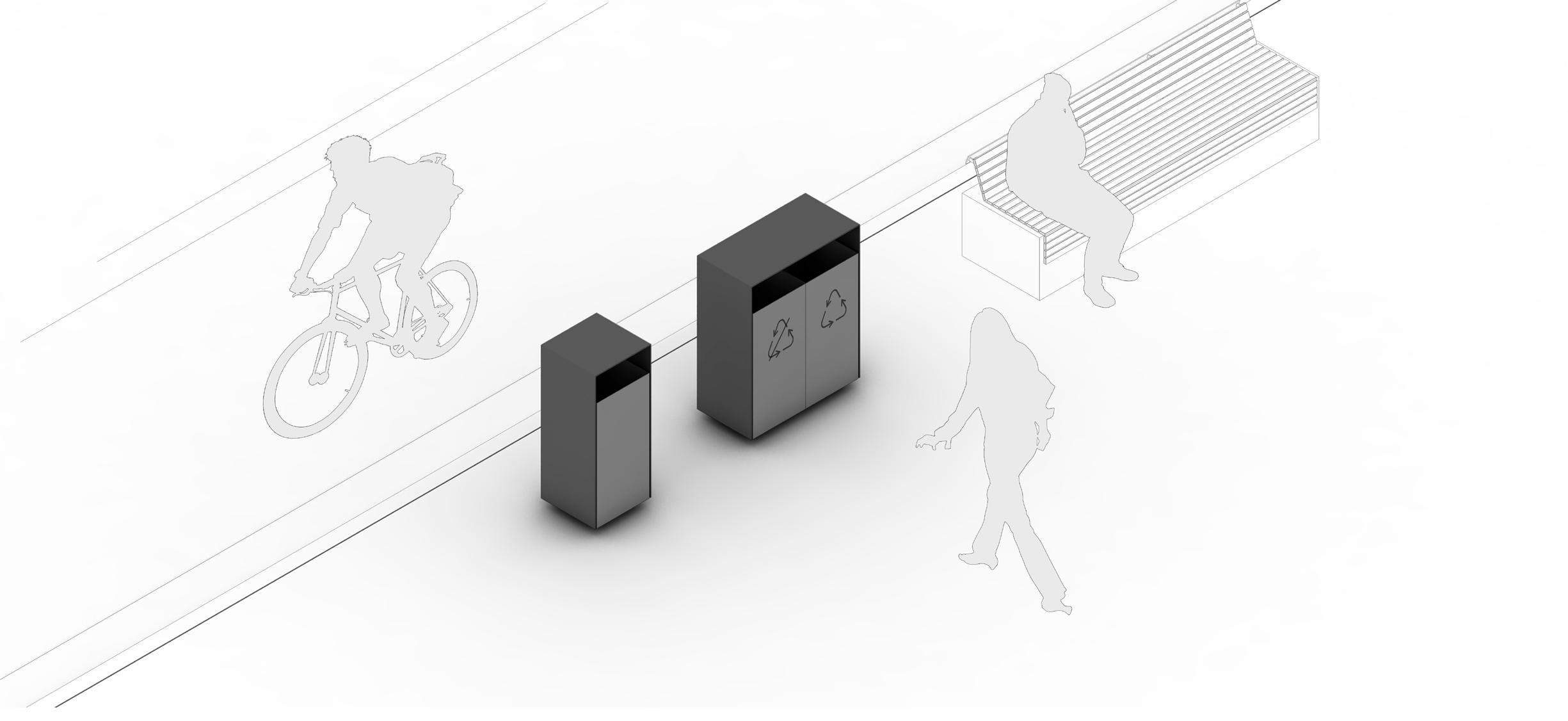

PAPELEIRAS

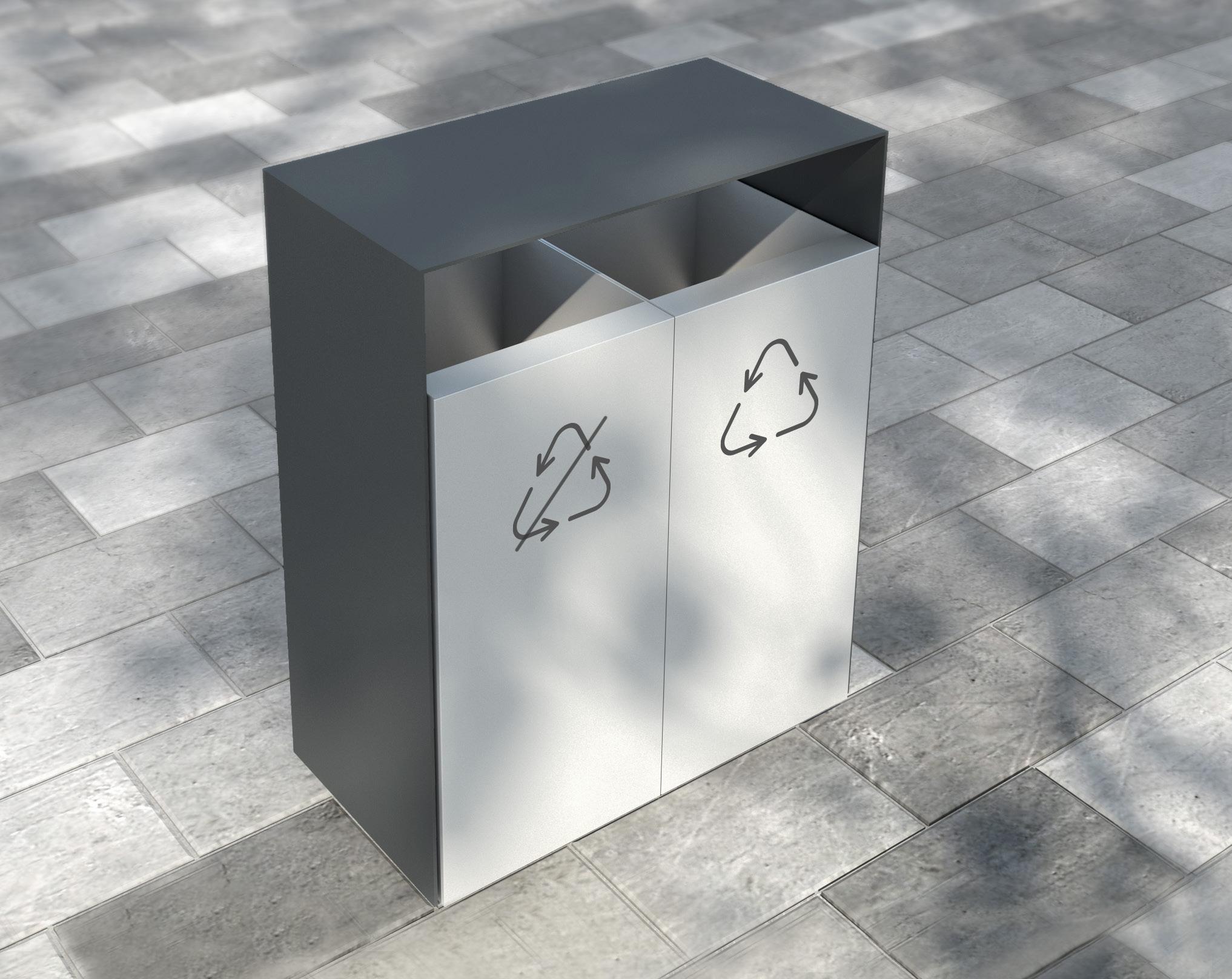

As papeleiras, tanto individual de 50 lts quanto dupla de 2x50lts são compostas por um recipiente e uma cobertura em aço galvanizado que impede a entrada de água e é resistente ao fogo, podendo ser acessada pelas duas laterais. Possuem suporte próprio, mas também podem ser fixadas em elementos pré existentes ou combinadas com os próprios mobiliários propostos, como o abrigo de taxi ou o quiosque. Prevê base com regulação de nivelamento para implantação em terrenos irregulares e local para exposição da sinalização pedida.
INDIVIDUAL

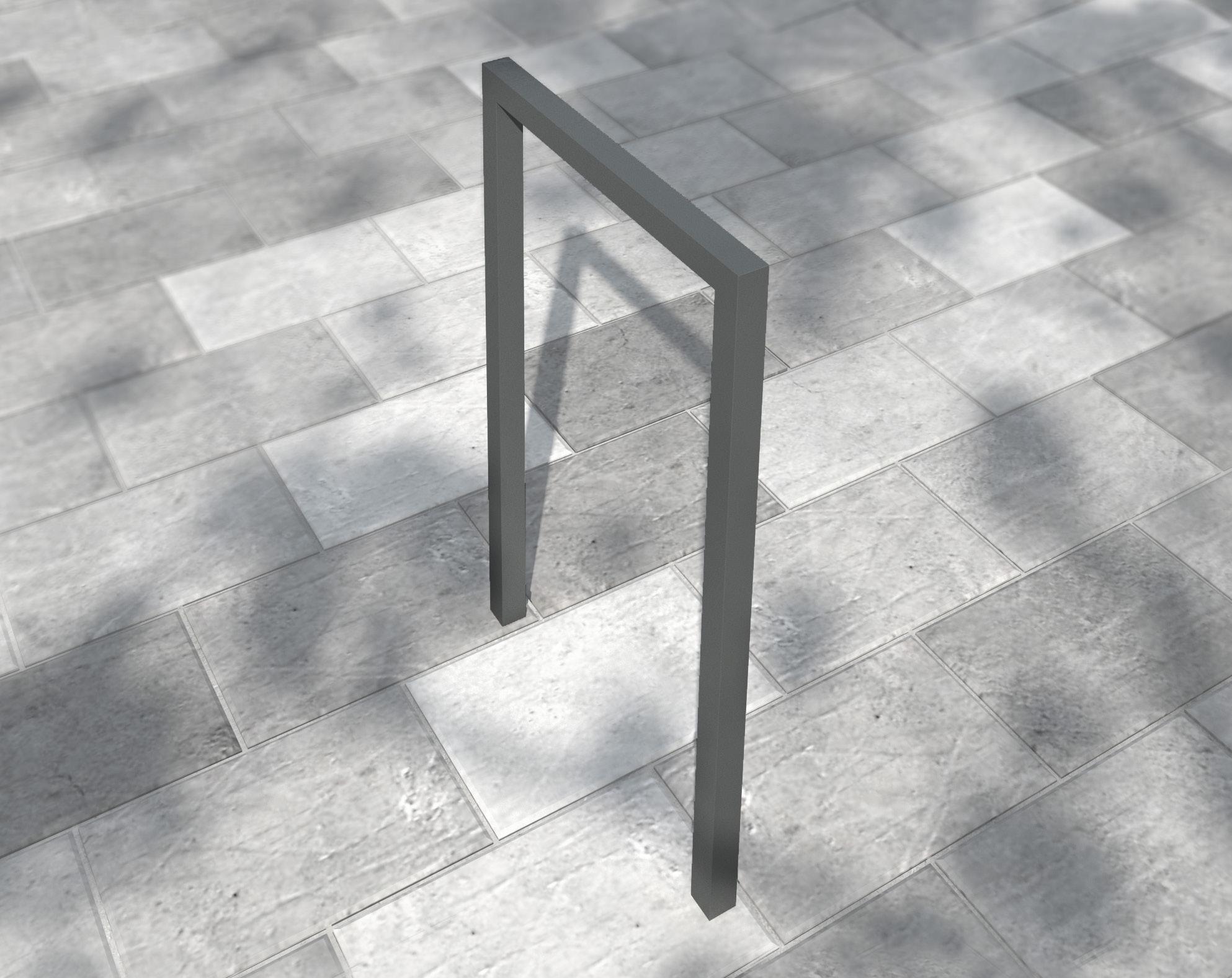

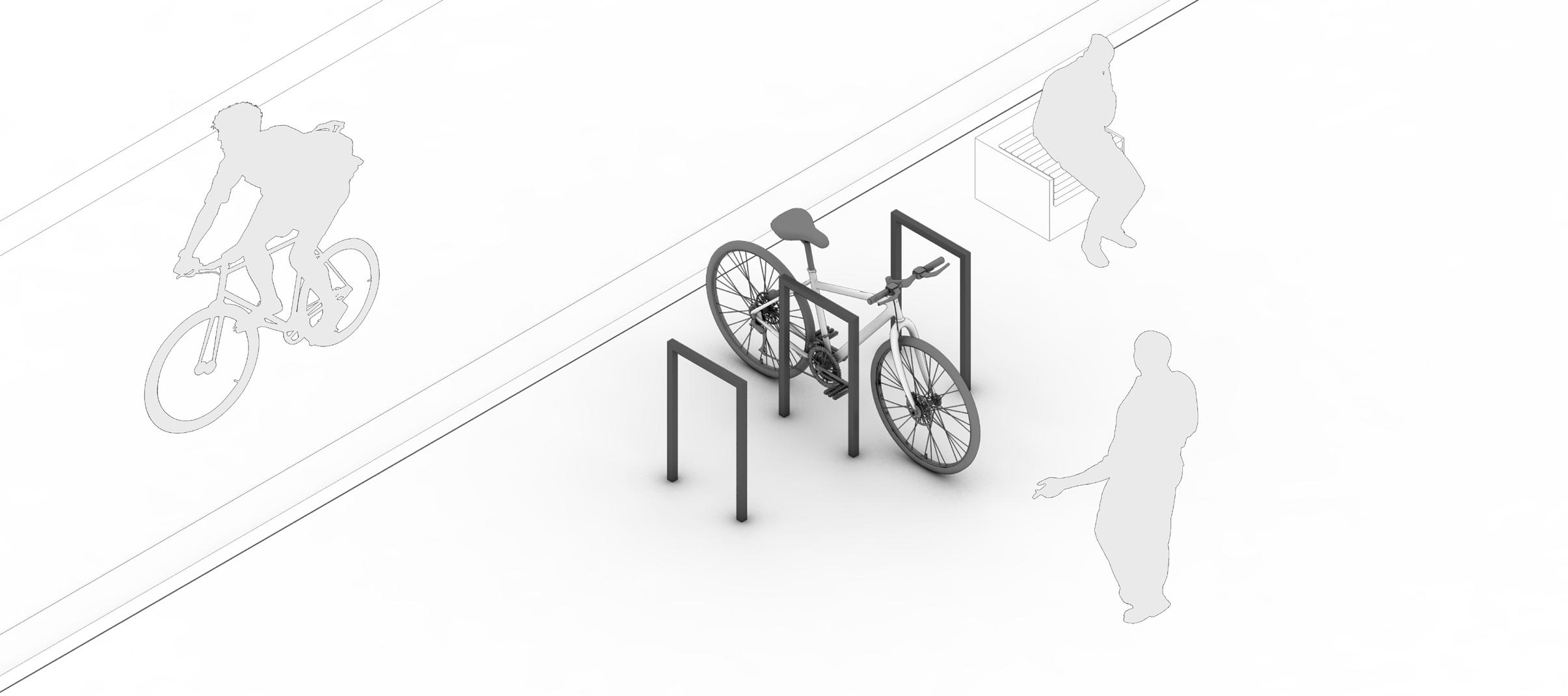

PARACICLOS
O paraciclo individual é composto por perfis tubulares de aço galvanizado com pintura eletrostática em forma retangular de maneira a criar um elemento aonde é possível fixar a bicicleta através do quadro estrutural; assim ela fica não só mais segura quanto estacionada em posição natural e autosustentada, sem possíveis danos às rodas. O conjunto de paraciclos se dá na instalação de diversas peças individuais no mesmo local que, quando implantadas em série permitem a retirada individual da bicicleta com conforto.
PLANTA
ELEVAÇÕES
CORTE

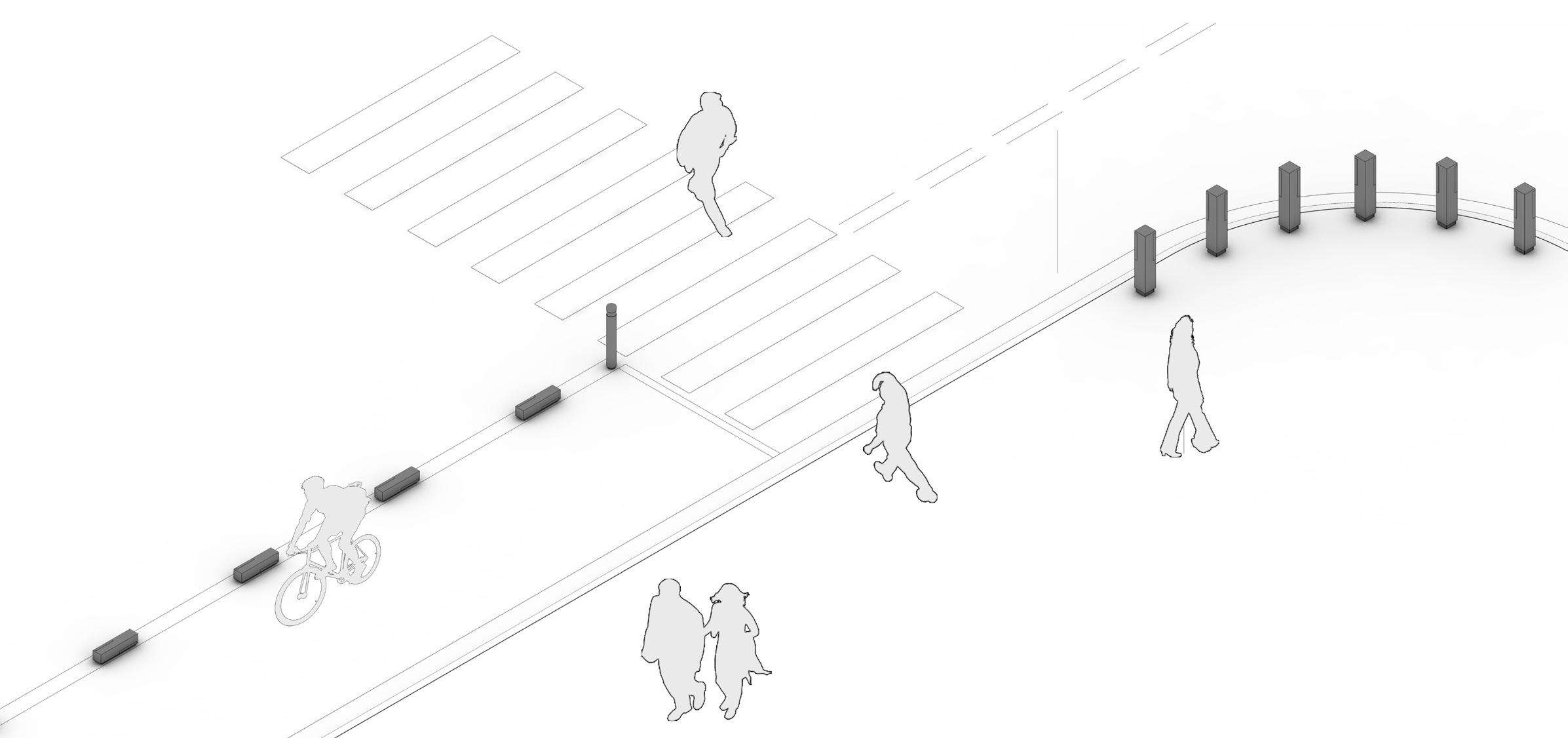

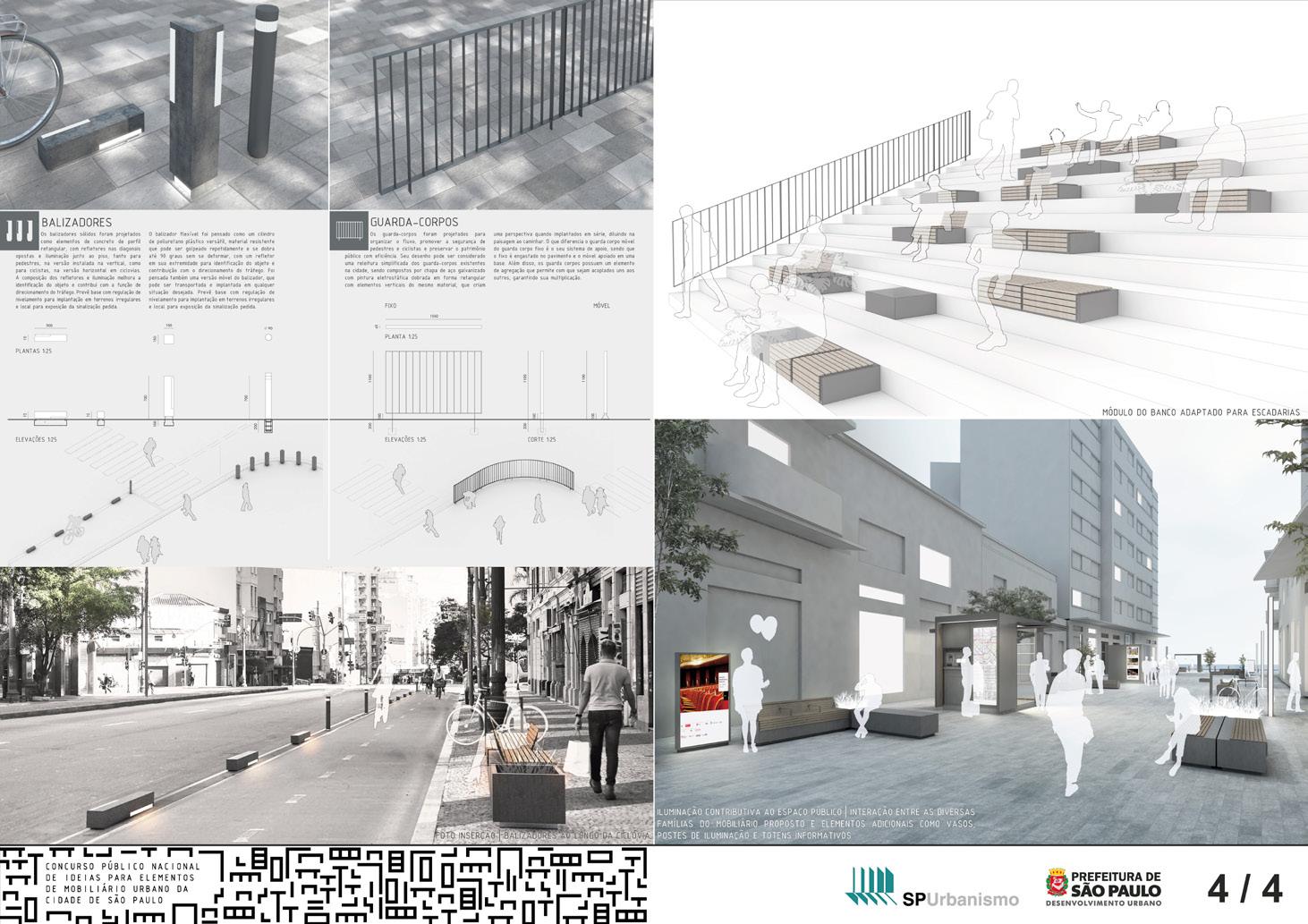

BALIZADORES

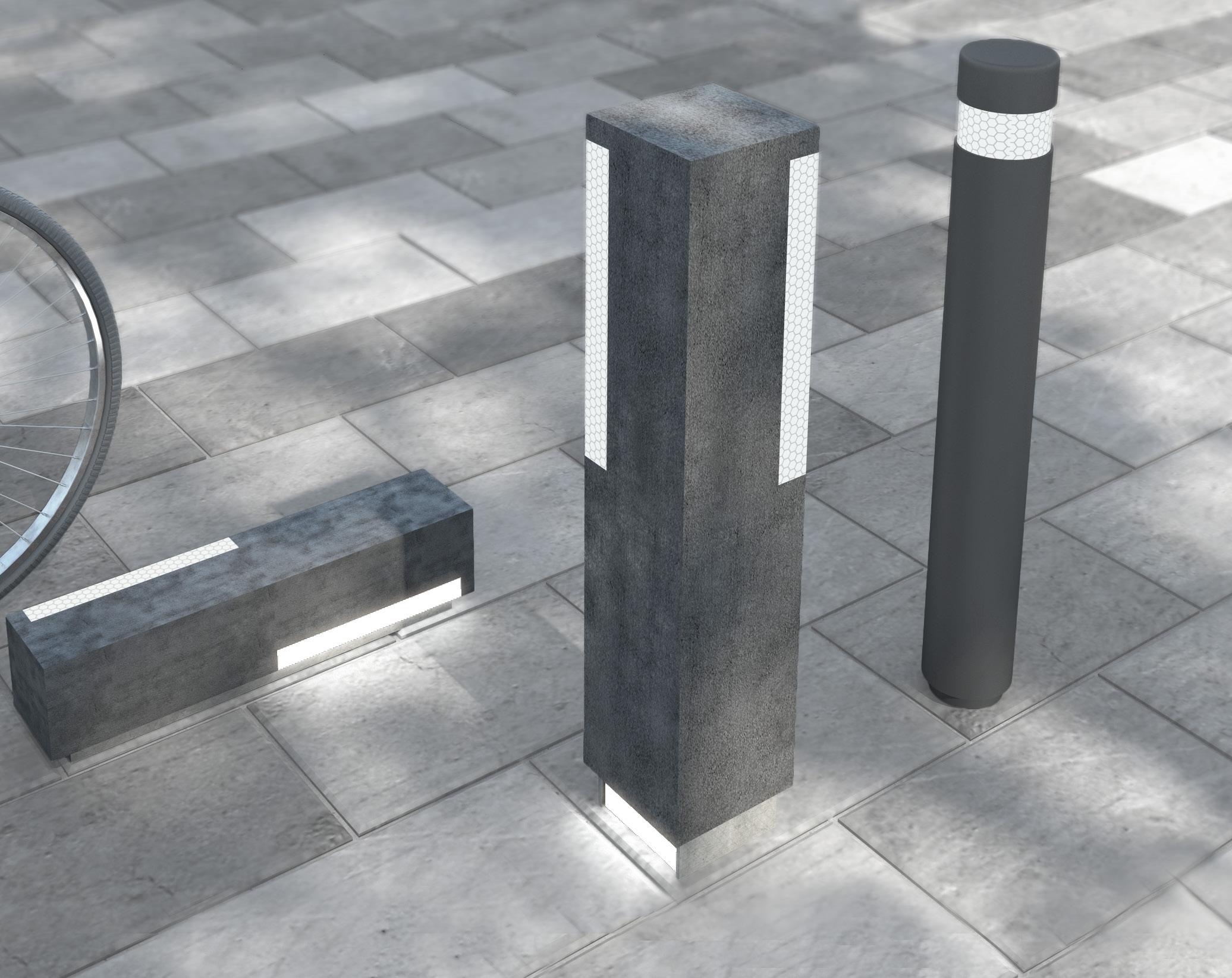

Os balizadores sólidos foram projetados como elementos de concreto de perfil retangular, com refletores nas diagonais opostas e iluminação junto ao piso, tanto para pedestres, na versão instalada na vertical, como para ciclistas, na versão horizontal em ciclovias. A composição dos refletores e iluminação melhora a identificação do objeto e contribui com a função de direcionamento do tráfego. Prevê base com regulação de nivelamento para implantação em terrenos irregulares e local para exposição da sinalização pedida.
O balizador flexível foi pensado como um cilindro de poliuretano plástico versátil, material resistente que pode ser golpeado repetidamente e se dobra até 90 graus sem se deformar, com um refletor em sua extremidade para identificação do objeto e contribuição com o direcionamento do tráfego. Foi pensada também uma versão móvel do balizador, que pode ser transportada e implantada em qualquer situação desejada. Prevê base com regulação de nivelamento para implantação em terrenos irregulares e local para exposição da sinalização pedida. PLANTAS
ELEVAÇÕES

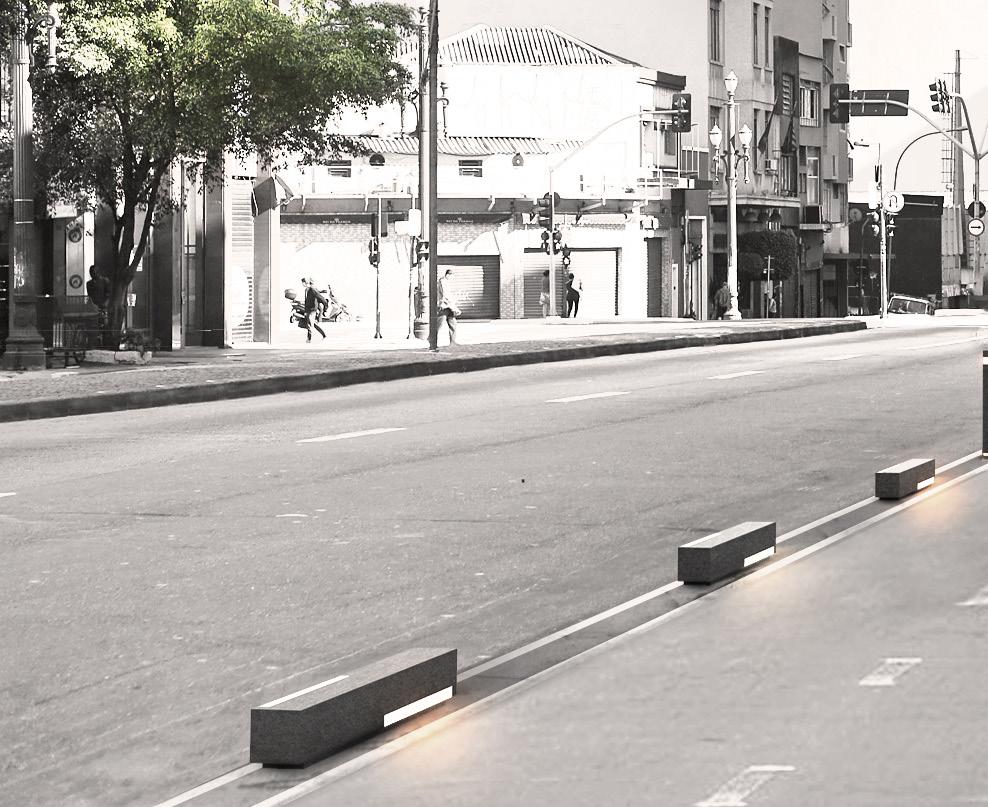

FOTO INSERÇÃO | BALIZADORES AO LONGO DA CICLOVIA

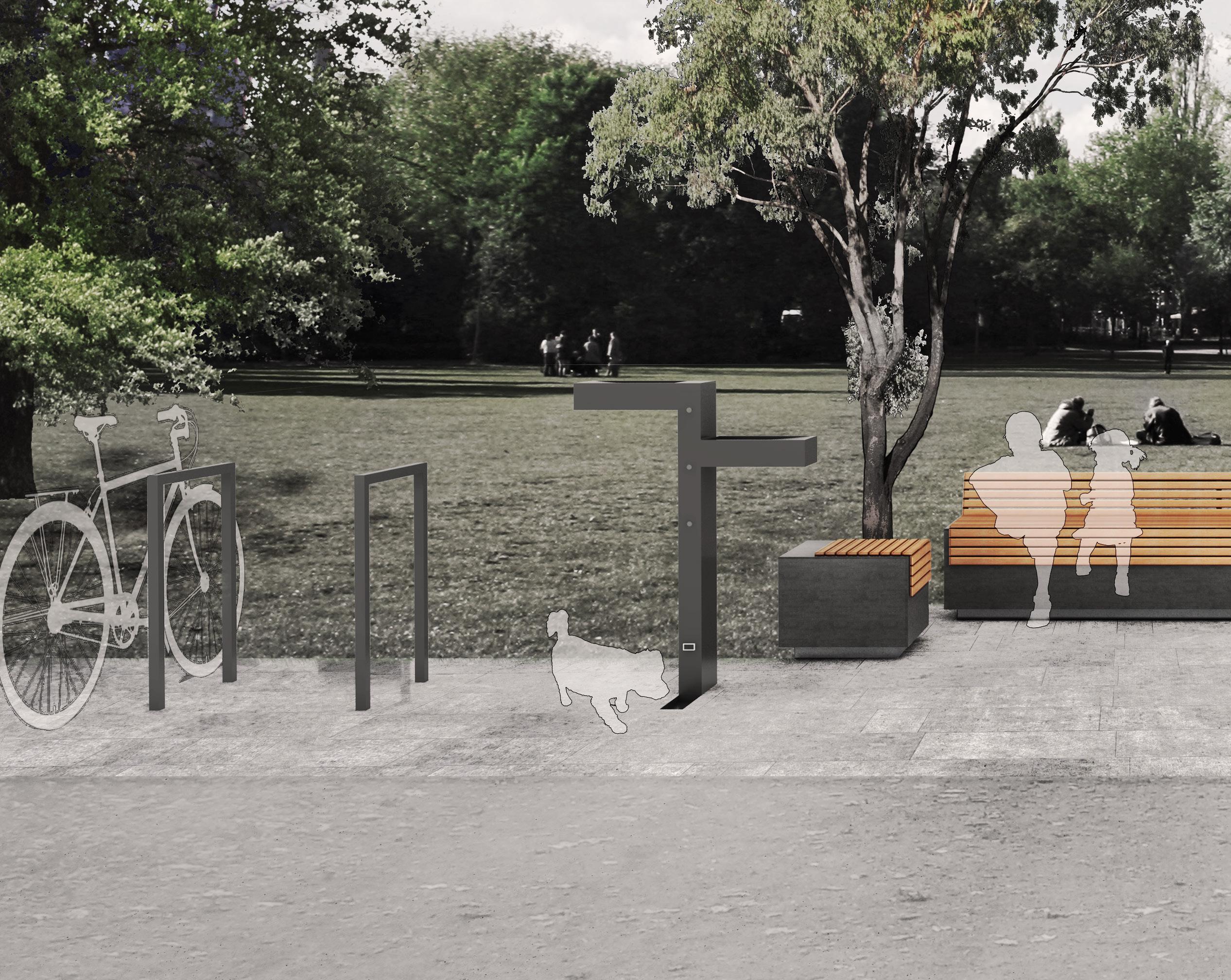

BEBEDOUROS

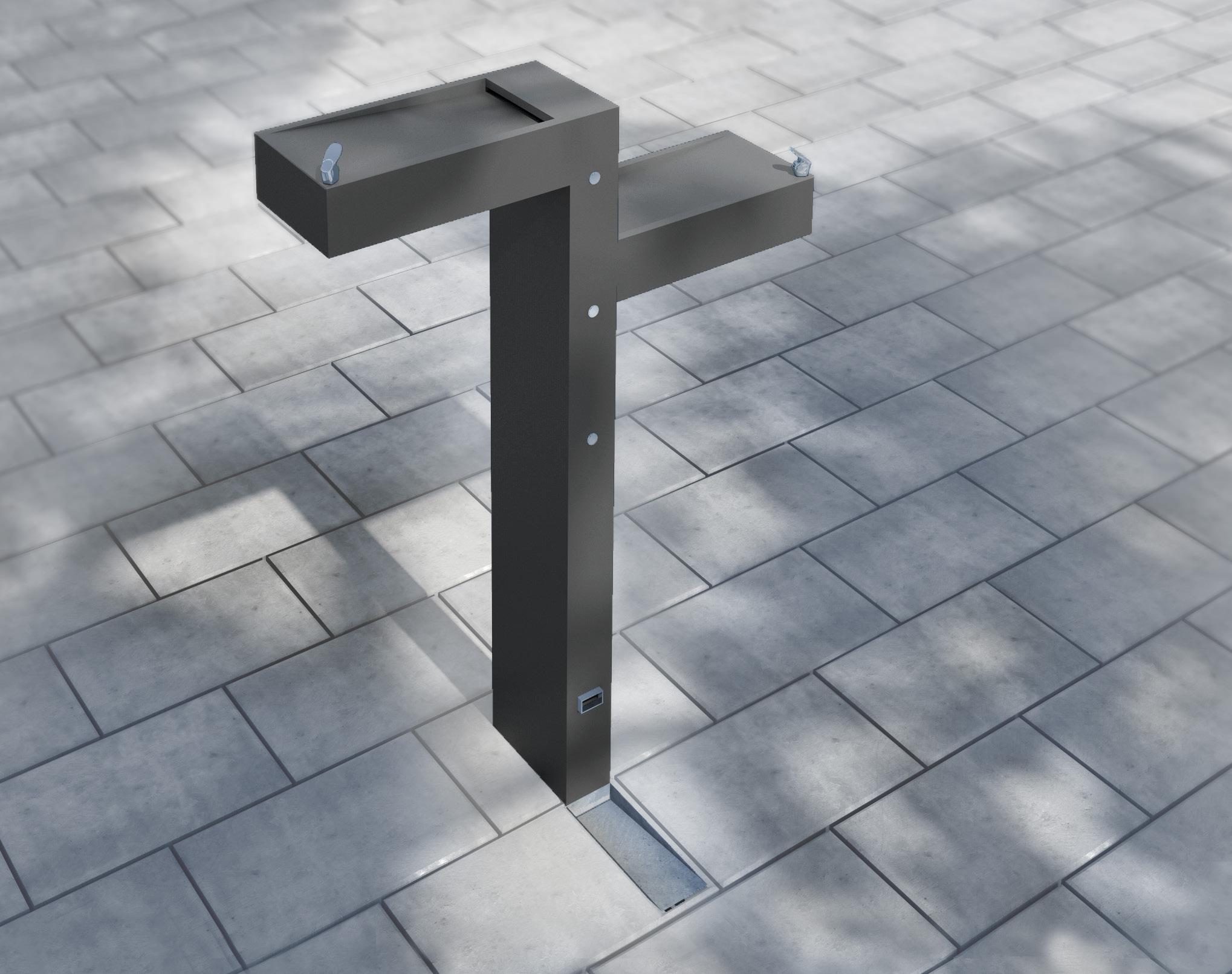

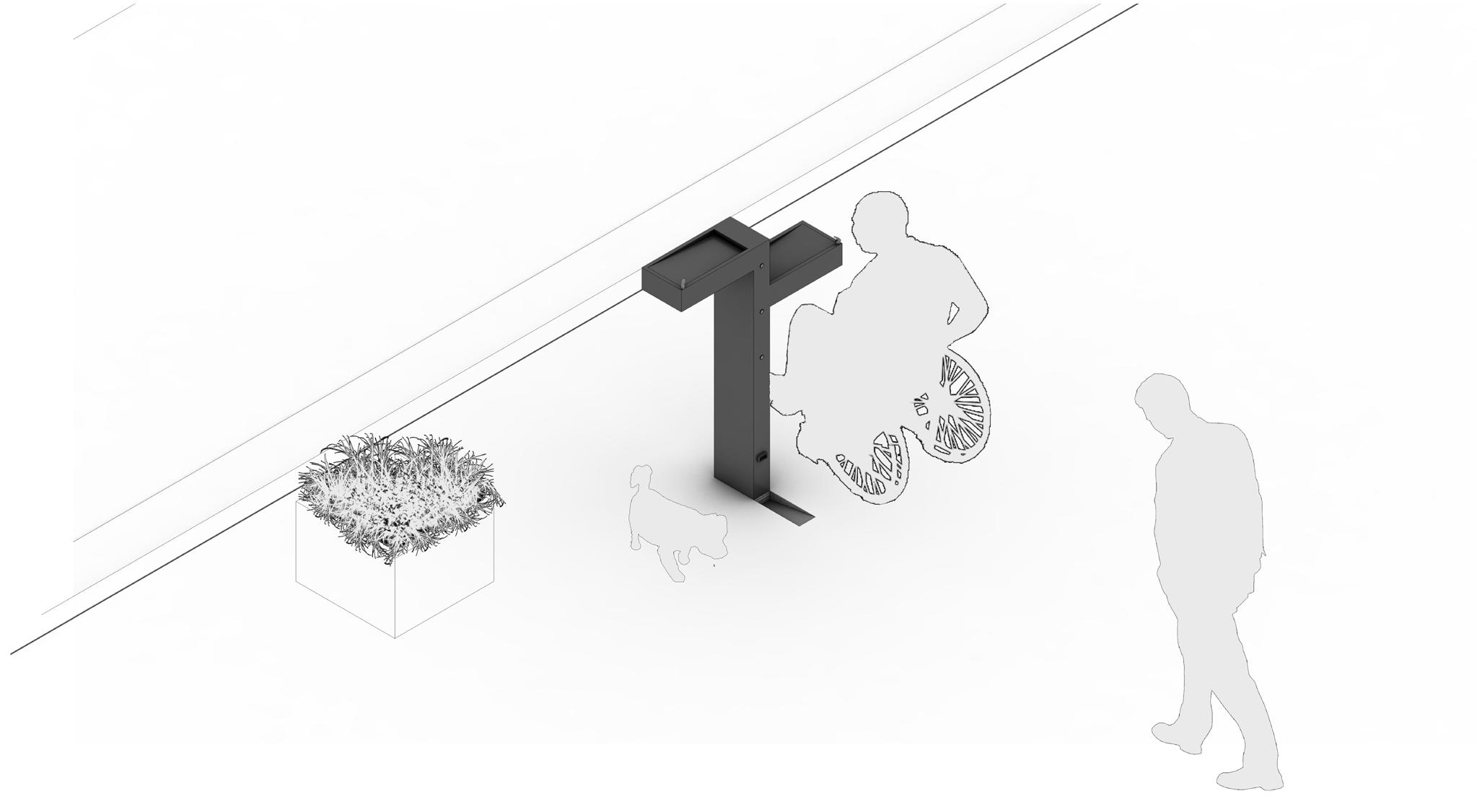

O bebedouro apresenta um desenho vindo da volumetria monolítica, mas sua geometria se adapta ao uso. Possui duas bases para instalação de bicas de jato inclinado em diferentes alturas – uma de 900mm e outra de 110mm. Além destas, possui duas outras bicas frontais, uma que pode funcionar como bebedouro para cães, e outra como um ponto extra para a utilização por meio de garrafas ou copos. O bebedouro é compostos por chapa de aço galvanizado com pintura eletrostática e possui teclas de acionamento suave, com regulagem a jato, ralo sifonado, ligação direta no sistema de abastecimento de água público, saída de água ligada por sifão na rede de água pluvial e filtragem a base de carvão ativado. Prevê base com regulação de nivelamento para implantação em terrenos irregulares.
PLANTA
ELEVAÇÕES
CORTE

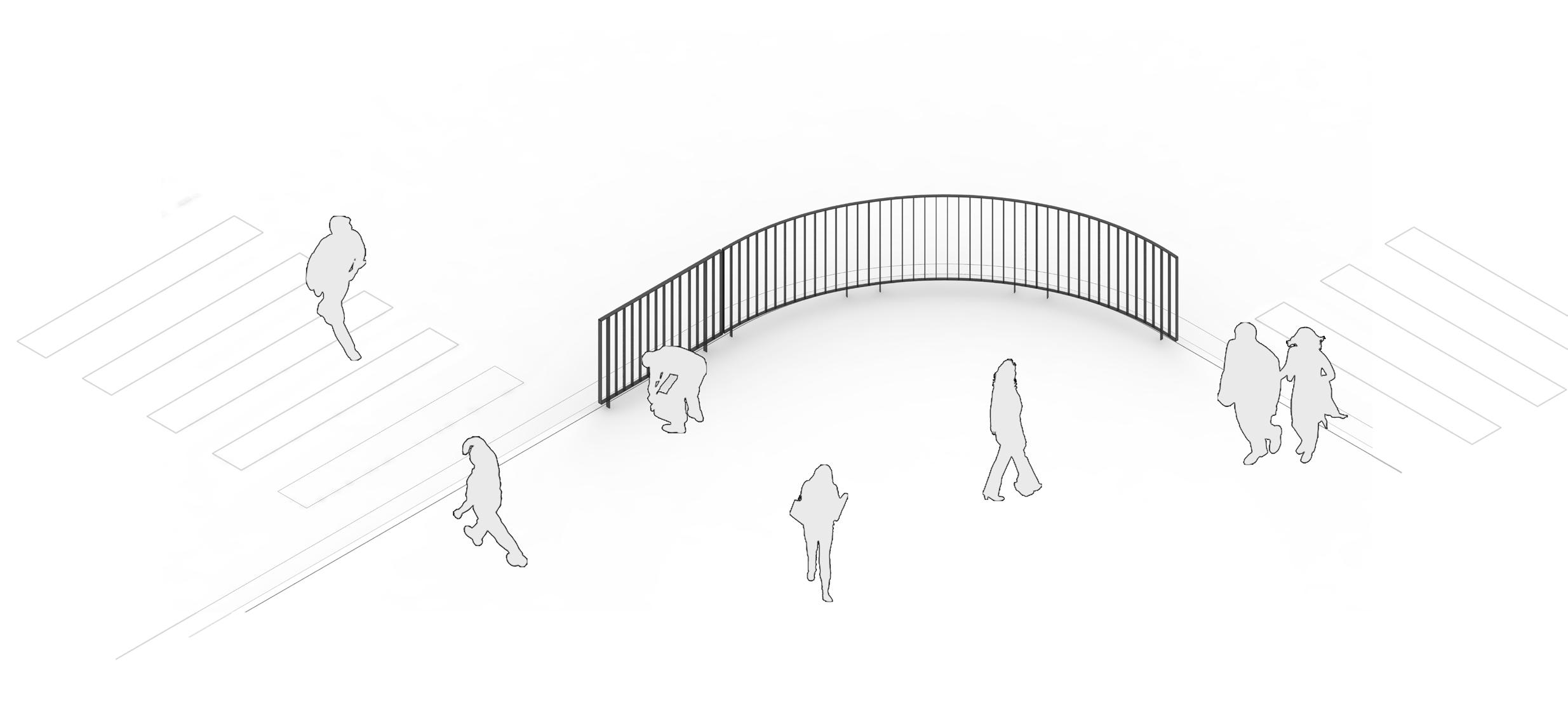

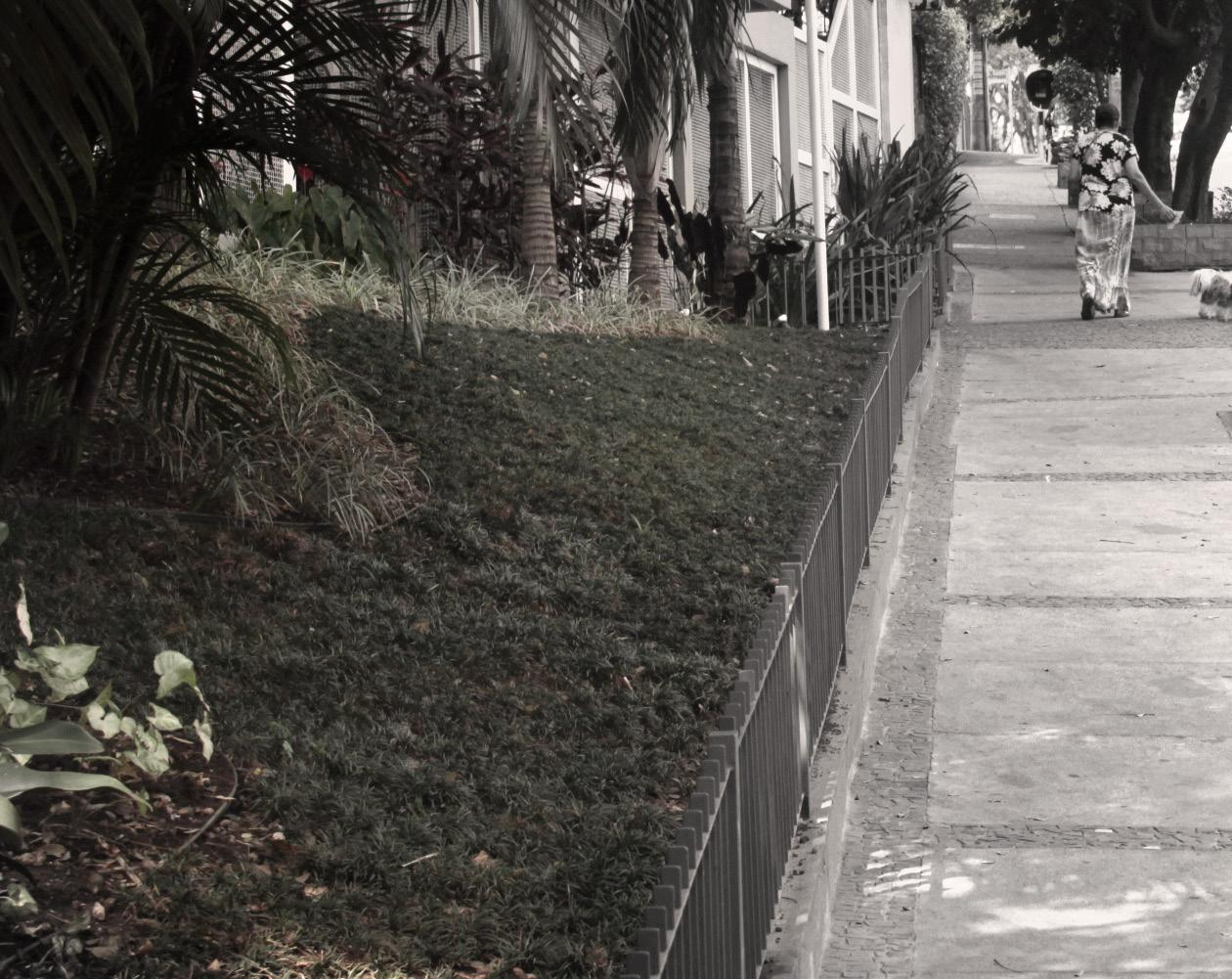

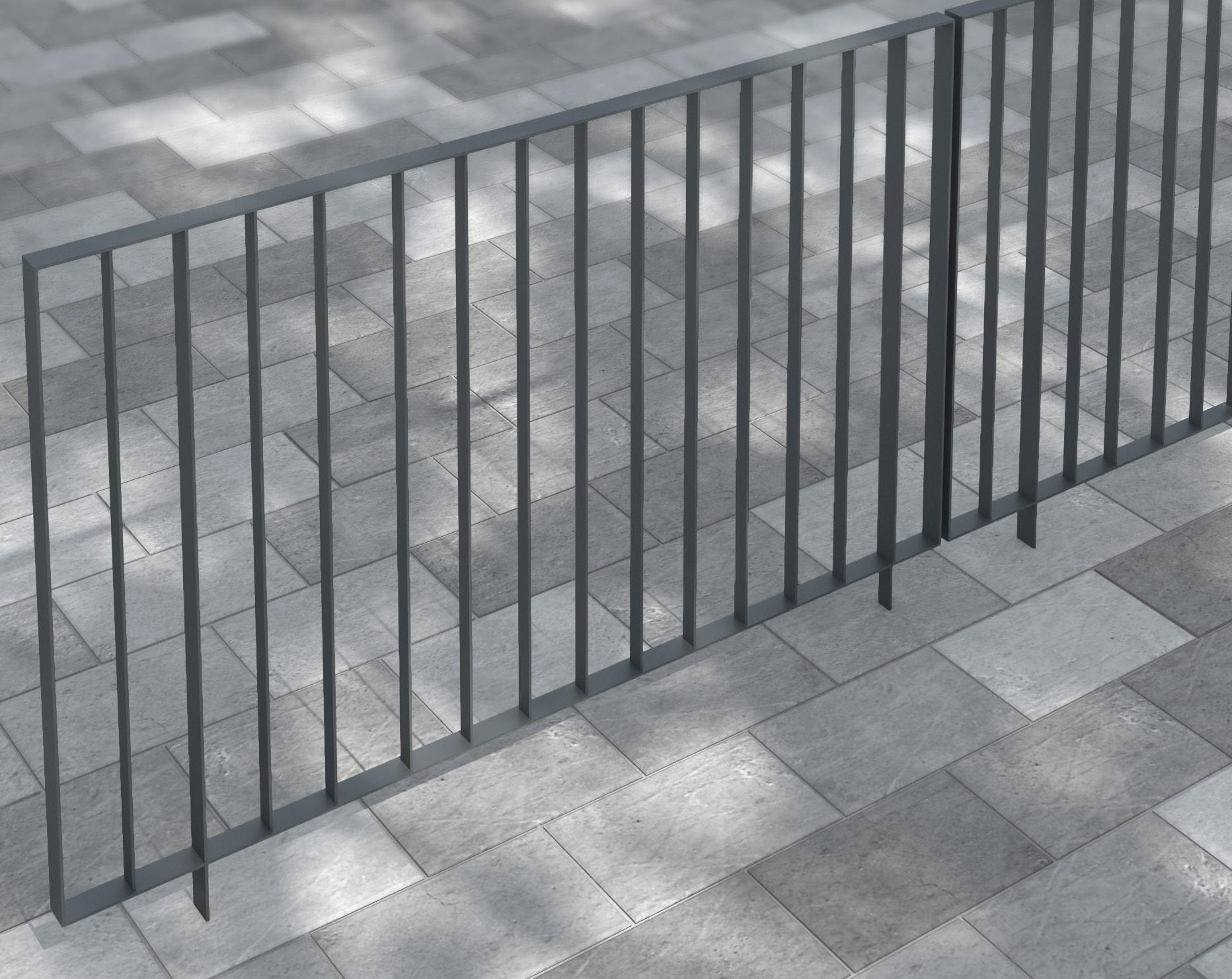

GUARDA-CORPOS
Os guarda-corpos foram projetados para organizar o fluxo, promover a segurança de pedestres e ciclistas e preservar o patrimônio público com eficiência. Seu desenho pode ser considerado uma releitura simplificada dos guarda-corpos existentes na cidade, sendo compostos por chapa de aço galvanizado com pintura eletrostática dobrada em forma retangular com elementos verticais do mesmo material, que criam uma perspectiva quando
implantados em série, diluindo na paisagem ao caminhar. O que diferencia o guarda corpo móvel do guarda corpo fixo é o seu sistema de apoio, sendo que o fixo é engastado no pavimento e o móvel apoiado em uma base. Além disso, os guarda corpos possuem um elemento de agregação que permite com que sejam acoplados uns aos outros, garantindo sua multiplicação.
PLANTA FIXO MÓVEL
Projeto gráfico: Estúdio Módulo
Formato: 250x300mm
Tipografia: Isocpeur Regular
Papel miolo: Couche fosco 90g/m²
Papel capa: Couche fosco 180g/m²
Número de páginas: 32
autores
ESTÚDIO MÓDULO
Marcus Vinicius Damon
Guilherme Bravin
Alex Pataro
Amanda Tamburus
Anna Luiza Gaspar
Eleonora Aronis
consultor estrutura
Leandro Reis (Acier Metálica)
promoção e organização do concurso
SP Urbanismo
Prefeitura de São Paulo
Lançamento e publicação do Edital: 15 de setembro de 2016
Abertura das inscrições: de 15 de setembro de 2016
Até 30 de outubro de 2016
Recebimento das propostas: 08 de novembro de 2016
Julgamento: De 10 de novembro de 2016 a 18 de novembro de 2016
Divulgação do resultado final do Concurso e apresentação dos trabalhos para exposição pública: 29 de novembro de 2016
comissão julgadora
Representantes das Universidades
Robinson Salata (SENAC)
Paulo Fonseca (FAUUSP)
Edison Barone (MACKENZIE)
Denise Xavier (BELAS ARTES)
Representante da Secretaria Municipal da Pessoa com Deficiência e Mobilidade Reduzida
João Carlos da Silva (SMPED)
Representante da Secretaria Municipal de Infraestrutura Urbana e Obras
Roberto Moura (SP Obras)
Representantes indicados pela São Paulo Urbanismo | SP URBANISMO
