产品说明 PurePass

船舶废气再循环和废气净化系统的污泥减 量方案 (patent pending)

PureteQ 船舶污泥处理系统 PurePass 基于 PureteQ 在 EGCS、EGR 和 iCER 废水处理技术领域的丰富经 验，为船舶设备提供更强大、更高效的废水处理和污泥处置方案。PurePass 与 PureteQ 水质监测系统结合 使用，可简化船舶水质管理，并符合 MEPC 340（废气净化系统）和 MEPC 307（废气再循环系统）的要 求。

高效过滤

• 专为处理大量污泥而设计. 这些污泥会影响水处 理系统的性能. 适用于废气再循环 (EGR) 和废气 再循环系统 (EGCS)

• 多层过滤器，可捕获从细小颗粒到大块固体的

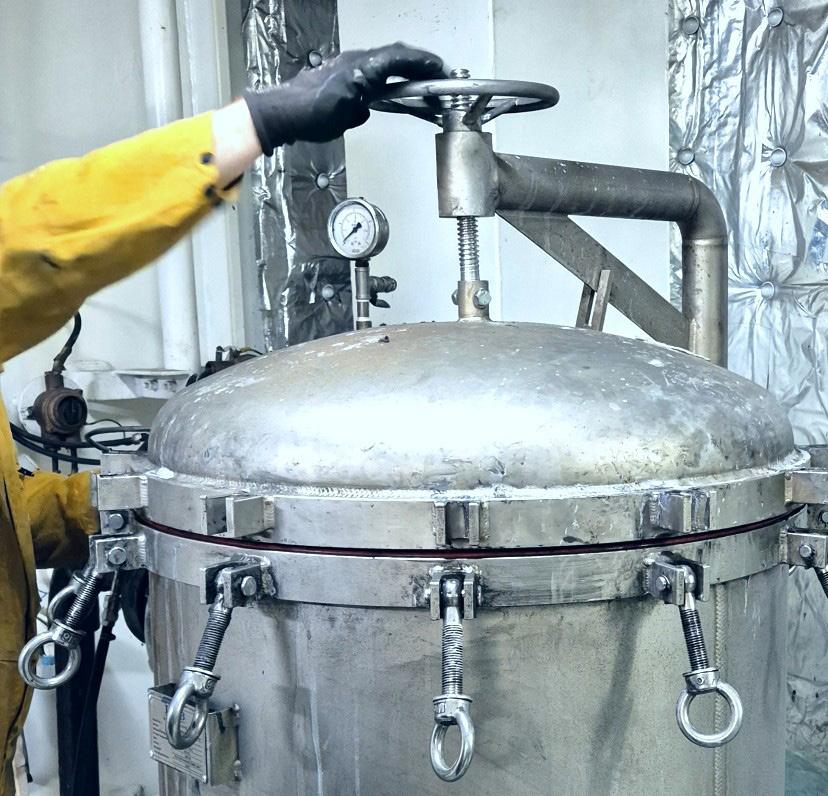

• 无需工具即可更换滤器，方便工作人员在几分 钟内完成更换

特性

• 闭环及离线式水过滤

• 包含设备、传感器和智能控制系统的完整系统

• 紧凑的模块化设计，便于安装和维护

• 可与现有水处理系统集成

PURETEQ PUREPASS - 技术参数

安装&尺寸

泵 泵&电机本体:

宽: 280 mm

高: 1200 mm

控制箱 不锈钢箱体:

高: 760 x 宽: 600 x 深: 350 mm

控制单元/PLC

变频驱动器 (VFD) 控制泵电机

过滤单元 7 组滤芯。滤芯数量取决于 容量。

尺寸：高 1581 x 长 1076 x 宽 1185 毫米

净高 760 毫米

重量：270 公斤

接口界面

电源 380-480V 50/60 Hz

屏幕 7” 彩色触摸屏

通讯 Modbus TCP

水泵功率 最多可驱动 3 台水泵

由控制柜供电

远程访问 ( 如已联网）

完整的数据和服务访问权限

报警 本地和远程报警

处理能力&操作

滤器压差 设计 max. 2 bar

过滤范围 > 3 micron

污泥处理能力

1 台

2 台

3 台

最高 96.6 公斤/循环

最高 193.2 公斤/循环

最高 289.8 公斤/循环

过滤流量 最大 5 立方米/小时

可选设备

模块化 系统安装在公共底盘上，安装快捷方 便。

箱柜 当与其他水处理系统集成时，WTS储 罐大约需要1立方米。

传感器

类型 液体温度 过滤器压差 液体电导率 液体密度

法规和认证

IMO compliance MEPC 259(68)

MEPC 340(77)

MEPC 307 (EGR)

水质监测系 统 (WMS)

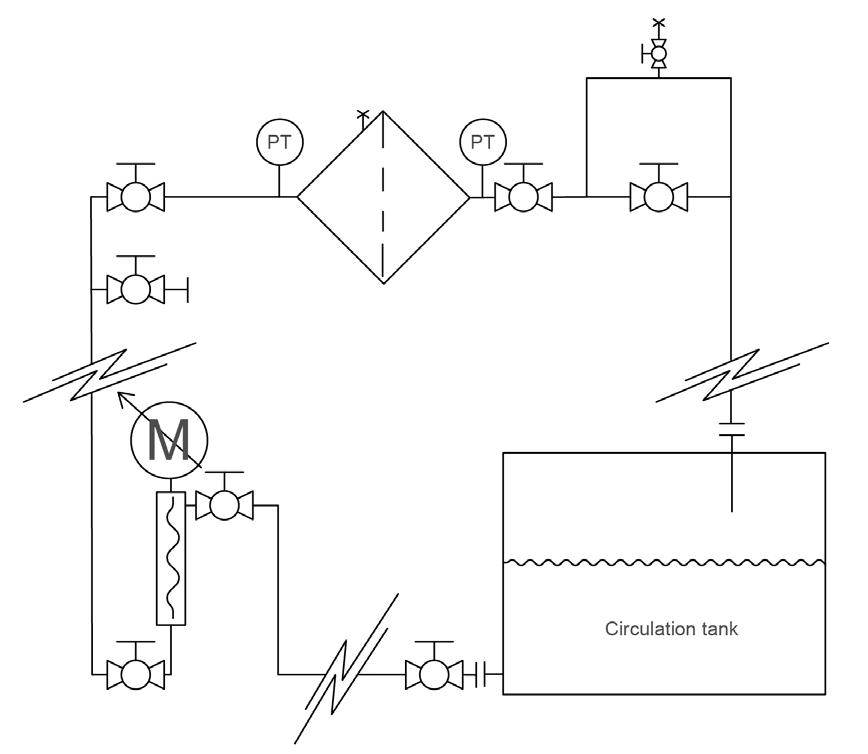

通用设计PID

与现有水处理系统和 PureteQ WMS 结 合使用，以符合 MEPC 340 和 MEPC 307 标准。
