Es un software libre de diseño paramétrico 3D, usado principalmente para modelado mecánico y objetos reales, con el objetivo de ofrecer una herramienta gratuita y flexible para ingeniería, arquitectura y diseño técnico.
HERRAMIENTAS,BOTONESYFUNCIONESUTILIZADAS
HERRAMIENTAS PRINCIPALES
Modelado paramétrico: permite crear piezas y modificarlas ajustando parámetros (dimensiones, restricciones).
Sketcher (Croquis): dibujar perfiles 2D con líneas, arcos, círculos y aplicar restricciones geométricas.
Part Design: extrusión, revolución, operaciones booleanas y creación de sólidos a partir de croquis.
Draft (Boceto): herramientas similares a AutoCAD para dibujo técnico 2D.
Arch (Arquitectura): modelado de muros, estructuras y elementos arquitectónicos.
Mesh (Malla): edición y conversión de modelos en formato de malla (STL, OBJ).
Path (CAM): generación de trayectorias para mecanizado CNC.
Raytracing: renderizado de modelos con motores externos.
BOTONES MAS UTILIZADOS
Archivo (File): nuevo, abrir, guardar, exportar.
Editar (Edit): deshacer, rehacer, copiar, pegar, eliminar.
Ver (View): cambiar perspectiva, zoom, rotación, estilos de visualización.
Herramientas (Tools): preferencias, opciones de personalización, macros.
Macro: grabar y ejecutar scripts en Python para automatizar tareas.
Ventanas (Windows): organizar vistas, paneles y pestañas.
Ayuda (Help): acceso a documentación y comunidad.
Gratuito y de código abierto
Extensible con Python Multiplataforma
Compatibilidad de formatos
Amplia comunidad Modularidad por entornos
Limitaciones en simulación avanzada
Menor soporte profesional
Actualizaciones no centralizadas Curva de aprendizaje
Interfaz menos intuitiva

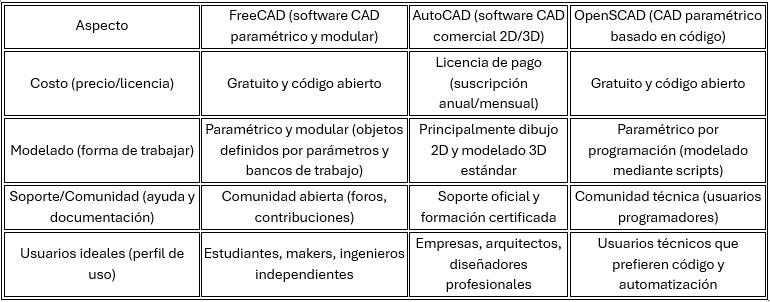

CUADRO COMPARATIVO

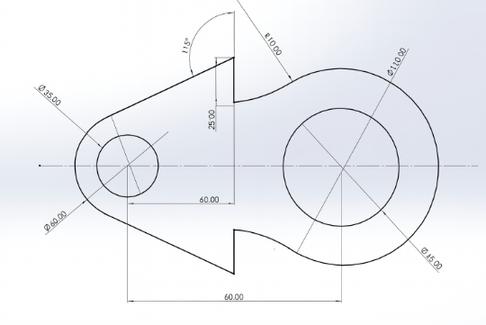

El boceto fue elaborado en el workbench Part Design, utilizando un Sketch en el plano XY.
Se trazaron dos conjuntos de círculos concéntricos con diámetros definidos (Ø35, Ø60, Ø45, Ø110), posicionados mediante cotas horizontales y verticales (60 mm y 25 mm entre centros).
La conexión entre ambos conjuntos se realizó con una línea tangente y un arco de radio R70, ajustado para mantener continuidad geométrica.
Se aplicó una restricción angular de 135° para orientar correctamente el tramo de unión.
Todo el sketch fue totalmente acotado y restringido, asegurando precisión paramétrica.

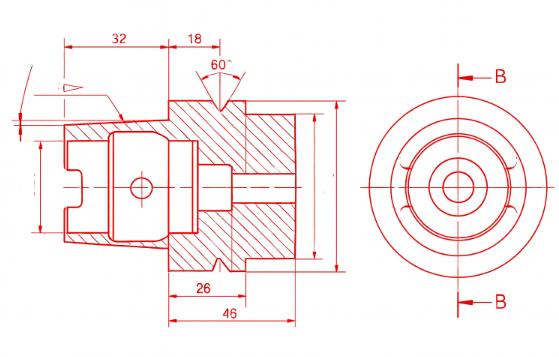

El modelo fue creado en el workbench Part Design, iniciando con un Sketch en el plano XY.
Se trazaron varios círculos concéntricos para representar los diámetros Ø34, Ø40, Ø55 y Ø63, y se definieron las longitudes de cada segmento (18 mm, 26 mm, 32 mm, 46 mm) mediante cotas horizontales.
Se aplicó un chaflán de 1.98 mm a 45° y un ángulo de 60° en la transición entre secciones.
La vista seccionada se logró mediante la herramienta “Section View” en el TechDraw Workbench, y se etiquetó como B-B para mostrar el corte transversal.
Todo el sketch fue totalmente restringido y acotado, asegurando precisión paramétrica.
Trabajar con FreeCAD me hizo salir de la zona de confort: al principio fue retador entender las restricciones y acotaciones, pero poco a poco descubrí lo útil que es el modelado paramétrico. Con los diseños dados aprendí a ser más paciente y meticulosa, validando cada medida y corrigiendo errores hasta lograr un resultado claro. Más allá de la técnica, me dejó la satisfacción de transformar un plano en un modelo digital y sentir que cada paso me acerca a dominar mejor las herramientas de ingeniería.
