VISION MADE SIMPLE
INTEGRIERTE BILDVERARBEITUNG
CONTRINEX SMART CAMERA 3D
Eine kompakte und kostengünstige 3D-Smart-Kamera, die Time-of-Flight (ToF)-Technologie für Echtzeit-Tiefenmessungen mit integrierter Bildverarbeitung nutzt. Es wird keine externe Beleuchtung und kein zusätzlicher Industrie-PC benötigt.
Die Kamera erfasst 3D-Bilder in Echtzeit, verarbeitet diese mit internen Algorithmen und bewertet die Szenen automatisch anhand kundenspezifi scher Parameter. Für jedes geprüfte Teil liefert sie ein eindeutiges Gut-/Schlecht-Ergebnis.
ECHTZEIT TIEFENMESSUNG
INTEGRIERTE INTELLIGENZ. SOFORTIGE ERGEBNISSE
Die Kamera bietet vorkonfigurierte Anwendungsfälle für gängige industrielle Aufgaben wie Mehrzonen-Entfernungsmessung, Objektvollständigkeitsprüfungen und Objektgrößenbestimmung. Benutzer können diese Anwendungsfälle ganz einfach mit unserer No-Code-Konfigurations-App einrichten und konfigurieren, ohne dass Programmierkenntnisse erforderlich sind. Konfigurationen können gespeichert und wieder geladen werden, ohne dass eine erneute Verbindung zur App hergestellt werden muss, was einen nahtlosen Betrieb gewährleistet. Die App ist in den gängigen App-Stores erhältlich und vollständig kompatibel mit Smartphones, Tablets und Laptops, sodass die Einrichtung und Anpassung schnell, einfach und bequem erfolgt.
ERSCHWINGLICH & VIELSEITIG
Die erste intelligente 3D-Kamera mit -Ausgabe, die sowohl Prozessdaten als auch die Ergebnisse ihrer integrierten Bildverarbeitung liefert. Sie verwendet Standardkabel, wodurch keine teuren Spezialanschlüsse erforderlich sind, und unterstützt mehrere Schnittstellen – Ethernet, SIO, und API-Modi – für eine nahtlose und flexible Integration in eine Vielzahl von Systemen.
SMART CAMERA 3D
EINFACHE EINRICHTUNG. INTEGRIERTE INTELLIGENZ. SOFORTIGE ERGEBNISSE
• Plug & Play Setup – In wenigen Minuten konfi gurierbar über eine No-Code-App auf jedem Endgerät Intelligente Bildverarbeitung – Integrierte Intelligenz liefert sofortige Gut-/Schlecht-Ergebnisse, ganz ohne PC Einsatzbereite Anwendungen – Vorkonfi gurierte Anwendungsfälle für Messung, Vollständigkeitskontrolle und Größenerfassung sind bereits integriert Kostengünstige Konnektivität – Erste 3D-Smart-Kamera mit -Ausgang und Standardverkabelung mm Präzision in industriellen Umgebungen Speichern und Laden von Konfi gurationen über
ZIELANWENDUNGEN
Automatisierte Logistik und Lagerhaltung
Produktionslinien und Qualitätskontrollen
Industrielle Montage und Vollständigkeitsprüfungen
SMART CAMERA 3D TECHNOLOGY
TIME-OF-FLIGHT (TOF)

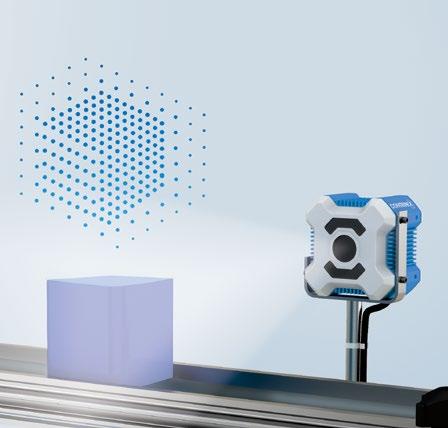

Die Contrinex Smart Camera 3D nutzt fortschrittliche Time-ofFlight (ToF)-Technologie, um eine genaue 3D-Bildgebung zu liefern. Im Gegensatz zu herkömmlichen Kameras berechnet sie die Entfernung zu jedem Punkt in einem Objekt, indem sie die Zeit misst, die das Licht benötigt, um von der Kamera zum Objekt und zurück zu gelangen – wobei jedes Pixel eigene Tiefeninformationen erfasst.
Diese Technologie erzeugt eine detaillierte 3D-Punktwolke, in der jeder Punkt einer exakten Position im Raum entspricht – mit einer Messgenauigkeit von bis zu 5 mm. Das Ergebnis ist eine vollständig rekonstruierte 3D-Darstellung des Objekts, die in einem kolorierten Entfernungsbild oder einem Schwarz-WeißAmplitudenbild dargestellt wird.
Unsere leistungsstarken integrierten Algorithmen verarbeiten diese Daten in Echtzeit, sodass das System Objekte anhand vordefinierter Kriterien bewerten kann. Dadurch eignet es sich ideal für Anwendungen wie Objektgrößenbestimmung, Positionskontrolle und Vollständigkeitsprüfungen in Kisten oder Verpackungssystemen.
HAUPTVORTEILE
• Echtzeit-3D-Time-of-Flight
• Integrierte Intelligenz
• Vorkonfigurierte Anwendungsfälle für Messung, Vollständigkeitskontrolle und Grössenerfassung
• No-Code-Konfiguration der Anwendungsfälle über die App
• Erste 3D-Kamera mit -Ausgang
• Flexible Betriebsmodi : SIO, oder REST API über Ethernet
• Keine externe Beleuchtung oder PC erforderlich
• Ideal geeignet für mittelgrosse bis große Objekte
Abstand
Amplitude
BETRIEBSBEDINGUNGEN UND EINSCHRÄNKUNGEN
Empfohlen
• Mittelgroße bis große Objekte
• Flache, blendfreie Hintergründe
• Matte oder wenig reflektierende Oberflächen
• Industrielle Innenumgebungen wie Lagerhäuser, Produktionslinien und Logistiksysteme
• Mäßige Staubbelastung, Vibrationen und stabile Luftfeuchtigkeit
• Genauigkeit von bis zu ±5 mm
Nicht empfohlen
• Sehr kleine Objekte mit Abmessungen von weniger als 10 x 10 x 10 mm
• Unübersichtliche, glänzende oder unebene Hintergründe verringern die Genauigkeit
• Stark reflektierende, glänzende oder sehr dunkle Oberflächen
• Einsatz im Freien oder in nicht-industriellen Umgebungen (z. B. Büros, unter freiem Himmel)
• Übermäßiger Staub, Vibrationen, Feuchtigkeit, Nebel
• Zielvariationen kleiner als 5 x 5 mm
SMART VISION KONFIGURATIONS APP

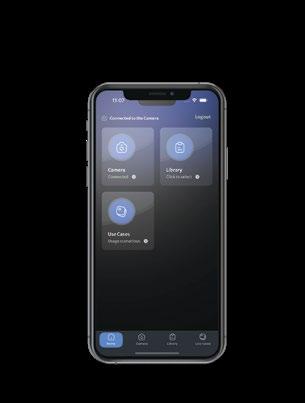

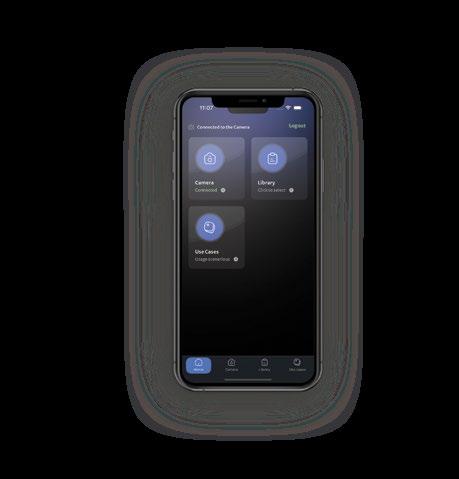

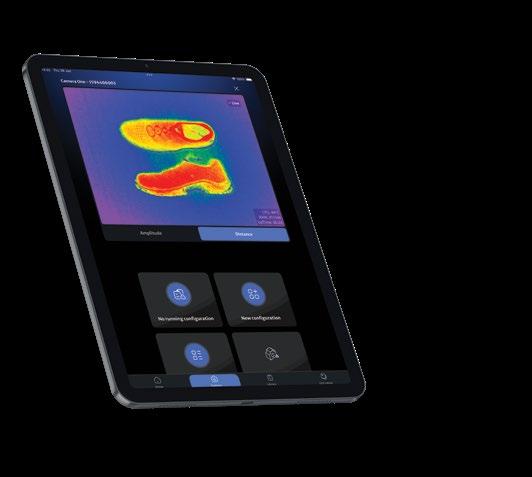

SMART VISION APP
• Plattformübergreifend – Kompatibel mit iOS-, Android- und Windows-Geräten
• Drahtlose Konnektivität – Nahtlose Kommunikation zwischen der 3D-Smart-Kamera und der App

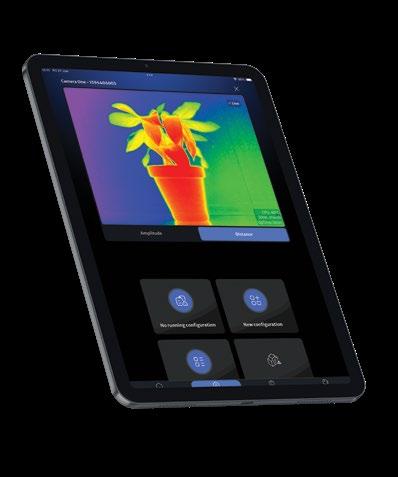

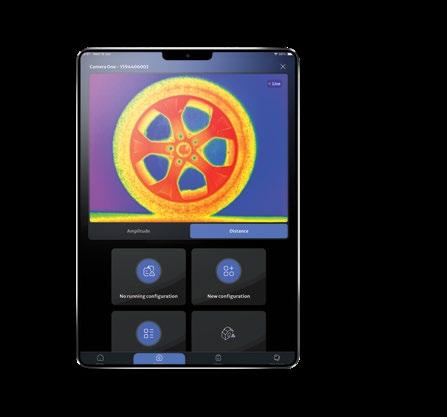

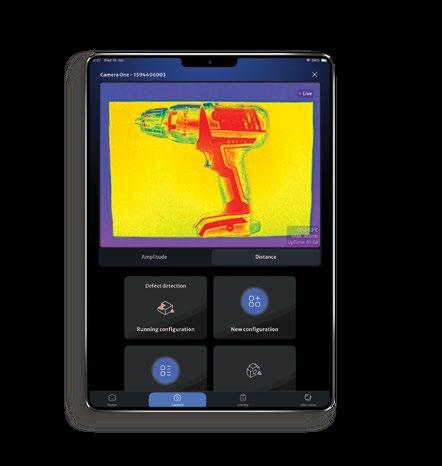

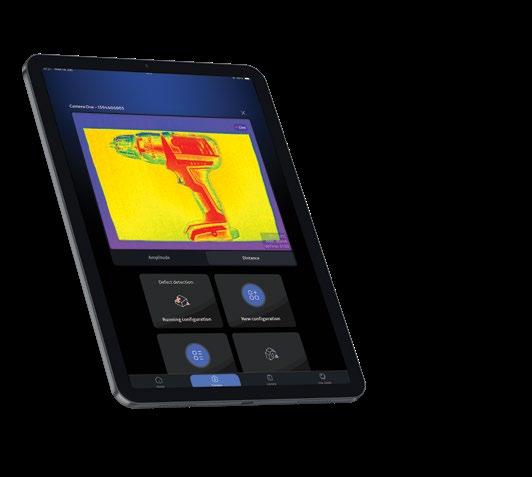

• Live-Bildübertragung – Anzeige von Echtzeit-Tiefen- und Amplitudenbildern der Kamera
• Anwendungsbibliothek – Zugriff auf vorkonfigurierte Use Cases für Standard-Kameraaufgaben
• Geführte Einrichtung – Schritt-für-Schritt-Anleitung, um Anwendungsfälle einfach zu konfigurieren und anzupassen
• Live-Leistungsüberwachung – Echtzeit-Visualisierung und Nachverfolgung der Konfigurationsergebnisse
• Benutzerbibliothek für Konfigurationen – Speichern, Verwalten und Wiederladen von gespeicherten Einstellungen
SCHRITT-FÜR-SCHRITT-BEISPIELE

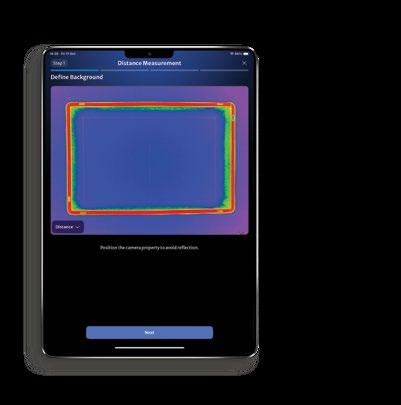

Hintergrund vermitteln
OUTPUT DATA MAPPING

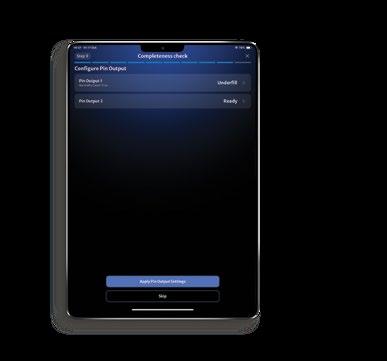

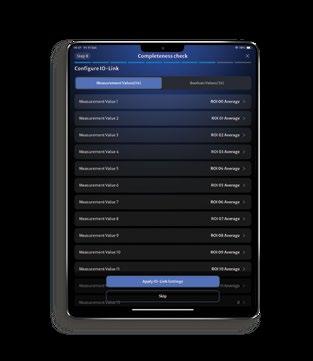

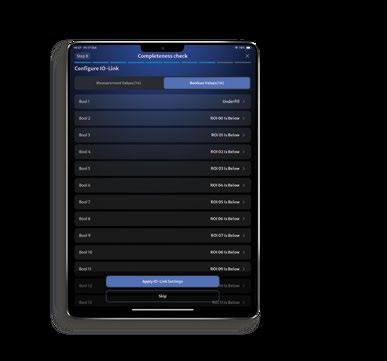

IO-Link-Prozessdaten konfigurieren
True/False-Anwendungsfälle zuweisen

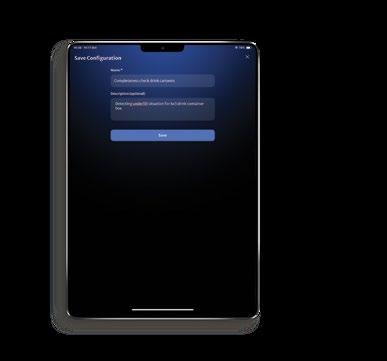

Konfiguration speichern
Aktivieren Sie die gewünschte Konfiguration und wählen Sie den Bildaufnahme-Modus aus
INTEGRIERTE ANWENDUNGSBIBLIOTHEK
Die Contrinex 3D-Smart-Kamera wurde für maximale Benutzerfreundlichkeit entwickelt und ermöglicht es jedem, Bildverarbeitungsanwendungen selbstständig zu beherrschen und zu optimieren – ganz ohne Unterstützung durch Spezialisten.
Die Smart Vision App bietet eine Bibliothek vorkonfigurierter Anwendungsfälle – vordefinierte Abfolgen von Bildverarbeitungsalgorithmen, die auf

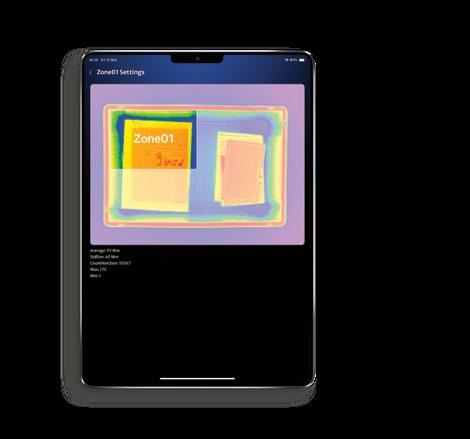

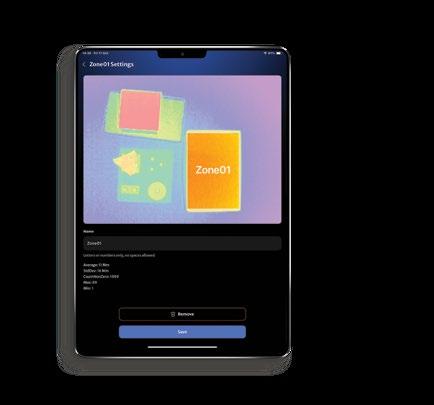

DISTANZMESSUNG
Die Kamera ermöglicht präzise Distanzmessungen in Millimetern für mehrere benutzerdefinierte Zonen.Über den intuitiven Assistenten der Smart Vision App können Nutzer die gewünschten Zonen direkt auf dem Bildschirm einzeichnen und die Messparameter individuell festlegen. Die Kamera misst anschließend den Abstand für jede Zone und ermöglicht so zuverlässige Positionierungen, Abstandsprüfungen sowie Füllstands- bzw. Niveaukontrollen.
gängige industrielle Aufgaben zugeschnitten sind. Jeder Anwendungsfall wird über einen intuitiven No-CodeAssistenten eingerichtet, der eine ein-

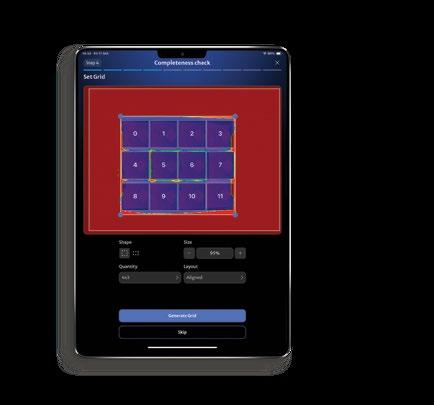

VOLLSTÄNDIGKEITSPRÜFUNG
Die Kamera überprüft Unter- und Überfüllungen von Verpackungen. Mit dem Assistenten der Smart Vision App können Nutzer Prüfzonen einzeichnen und unterschiedliche Füllkriterien festlegen. Die Kamera stellt sicher, dass jede Zone korrekt befüllt ist – für eine zuverlässige Qualitätskontrolle.
fache Objekteinlernung sowie eine individuelle Parametrierung ermöglicht, um optimale Ergebnisse unter realen Einsatzbedingungen zu erzielen.

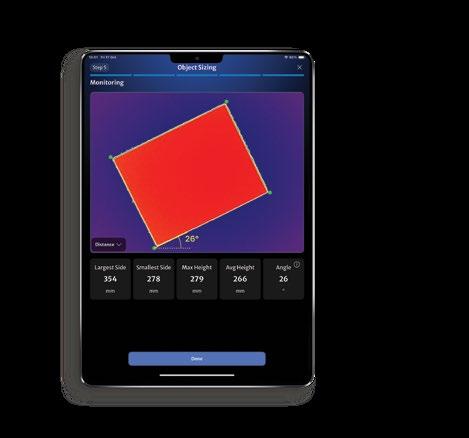

OBJEKTVERMESSUNG
Die Kamera ermöglicht eine vollständige Vermessung von Objekten in Millimetern, einschliesslich Länge, Breite, Höhe und Ausrichtung – für eine zuverlässige Grössenkontrolle und Sortierung von Objekten. Die Messoptionen können bequem in der Smart Vision App konfiguriert werden.

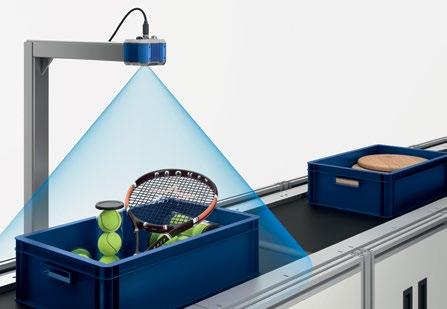

KUNDENANWENDUNG ABSTANDSMESSUNGEN

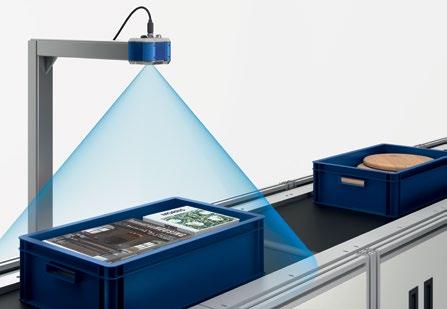

Überprüfung von Freiraum und Füllständen in Logistikverpackungen KUNDENLÖSUNG
In Logistiklagern ist es wichtig, sicherzustellen, dass die Kartons ordnungsgemäß gefüllt sind, die Artikel korrekt positioniert sind, keine Überstände aufweisen und der richtige Füllstand erreicht ist. Dadurch können die Kartons sicher in den Lagerregalen gestapelt werden, ohne dass die Gefahr einer Beschädigung oder Instabilität besteht.
Tennisschläger & Bälle
SMART VISION APP

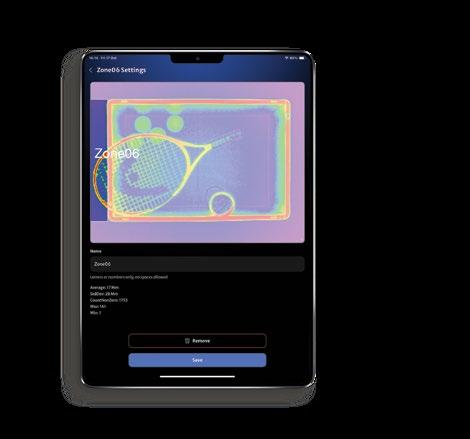

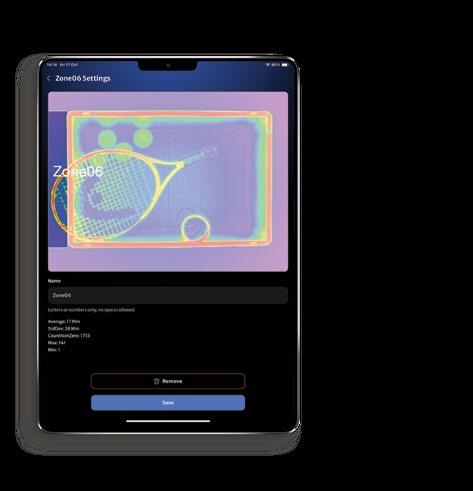

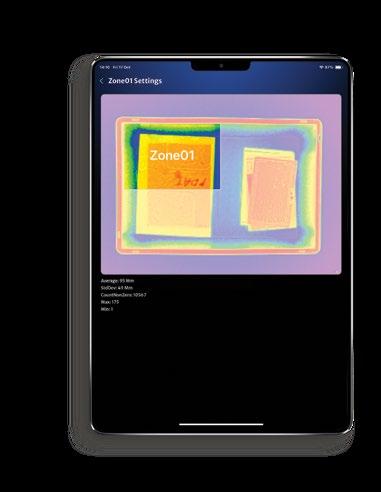

Die Smart Vision App enthält einen einsatzbereiten Algorithmus zur Erfassung von Distanzmessungen über mehrere benutzerdefinierte Zonen hinweg. Dadurch ist die Einrichtung schnell und mühelos. Der intuitive No-Code-Assistent ermöglicht es Benutzern, Prüfzonen direkt auf dem Bildschirm zu zeichnen und Messparameter einfach zu konfigurieren. Im ersten Bild ragt der Tennisschläger aus dem Karton heraus, was auf ein mögliches Stapelproblem hinweist. Im zweiten Bild sind alle Artikel korrekt im Karton positioniert, sodass dieser sicher im Lager gestapelt werden kann.
KUNDENVORTEILE
• Gewährleistet sicheres Stapeln durch Überprüfung der Artikelpositionierung, des Abstands und des Füllstands
• Verhindert Produktschäden durch Erkennung von Überständen oder überfüllten Kartons
• Verbessert die Lagereffizienz durch Echtzeit-Inspektion und Füllstandskontrolle
• Schnelle, programmierfreie Konfiguration
Die Smart Camera ermöglicht eine zuverlässige Positionierung, Freiraumprüfungen und Füllstandskontrolle in Echtzeit und unterstützt so effizientes Stapeln, sichere Lagerung und einen reibungslosen Lagerbetrieb.
Bücher
Tennisschläger & Bälle Bücher
über die Smart Vision App – keine Programmierexperten erforderlich
• Reduziert Arbeitskosten durch Wegfall manueller Kontrollen
• Unterstützt konsistente, zuverlässige Abläufe in Logistikabläufen mit hohem Volumen
• Nahtlose Plug-and-Play-Integration mit integrierter Bildverarbeitung

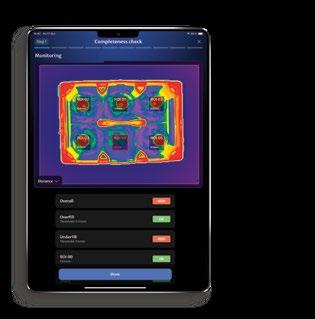

VOLLSTÄNDIGKEITSPRÜFUNG

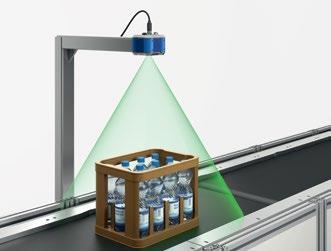

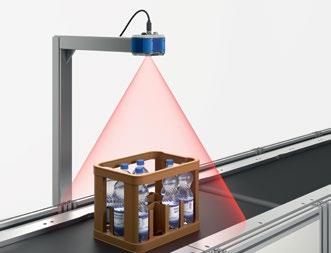

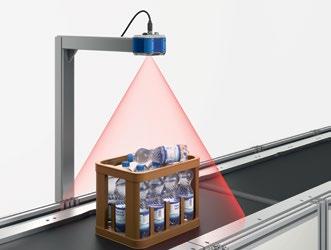

Überprüfung der Flaschenpräsenz und korrekten Platzierung für jeden Kasten
KUNDENANWENDUNG
Beim Befüllen von Kisten mit Flaschen ist es wichtig, dass sich in jedem Fach genau eine Flasche befindet, die korrekt positioniert ist. Fehlende Flaschen oder überfüllte Kisten können die automatische Handhabung stören, die Verpackungseffizienz verringern und zu kostspieligen Rücksendungen führen.
KUNDENLÖSUNG
Die Smart Camera 3D von Contrinex mit Time-ofFlight-Technologie gewährleistet eine zuverlässige Qualitätskontrolle durch zwei wichtige Prüfungen. Erstens erkennt sie Überfüllungen, bei denen eine Flasche auf der ersten Lage platziert wird und aus dem Kasten herausragt. Zweitens erkennt sie Unterfüllungen, bei denen eine oder mehrere Flaschen fehlen. Dank der integrierten Bildverarbeitung benötigt die Smart Camera keine Programmierung und lässt sich schnell mit einer speziellen iOS-, Android- oder Windows-App einrichten. Sie bietet eine benutzerfreundliche Plugand-Play-Lösung für die Verpackungsinspektion.
Vollständig
SMART VISION APP
Überfüllung

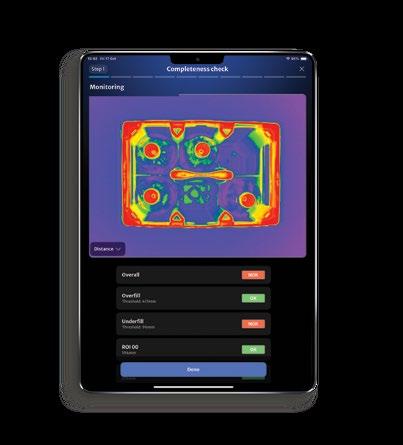

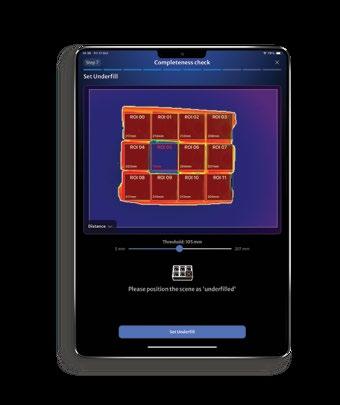

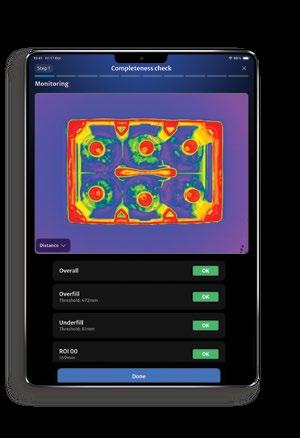

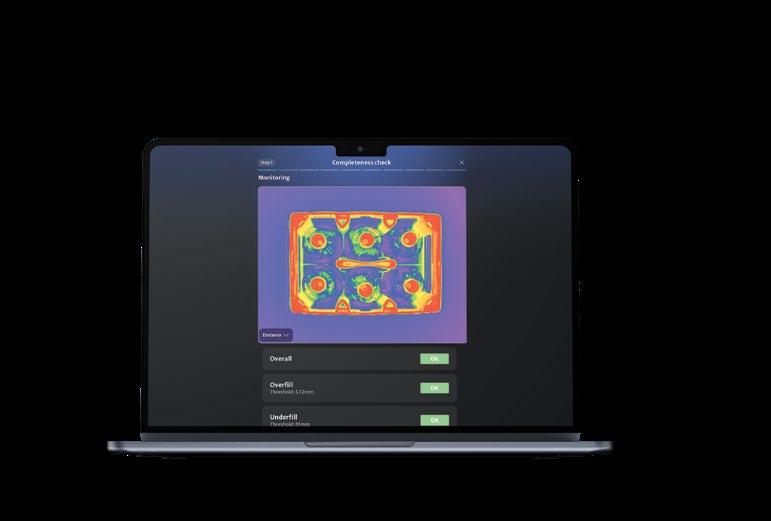

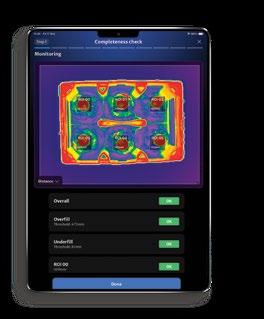

Die Smart Vision App verfügt über einen einsatzbereiten Algorithmus zur Durchführung von Vollständigkeitsprüfungen, wodurch die Einrichtung schnell und mühelos ist. Der intuitive No-Code-Assistent ermöglicht es Benutzern, in nur wenigen Schritten Objekte zu programmieren, Prüfzonen zu zeichnen und verschiedene Füllkriterien zu definieren. Während der Konfiguration zeigen Echtzeitbilder der Kiste deutlich an, ob eine Über- oder Unterfüllung vorliegt. Beispielsweise zeigt das erste Bild eine Überfüllung mit einer darauf platzierten Flasche, das zweite Bild hebt drei fehlende Flaschen hervor und das dritte bestätigt eine korrekt gefüllte Kiste – versandbereit.
KUNDENVORTEILE
• Eliminiert kostspielige Rücksendungen durch die Erkennung fehlender oder falsch platzierter Flaschen
• Gewährleistet die Verpackungsqualität durch Echtzeit-Über- und Unterfüllungserkennung
• Verhindert Ausfallzeiten und Produktschäden durch die Vermeidung von Problemen beim Kistenhandling
Unterfüllung (Flaschen fehlen)
Vollständig Überfüllung Unterfüllung (Flaschen fehlen)
• Schnelle, programmierfreie Konfiguration über die iOS-/Android-/Windows-App – kein Fachpersonal erforderlich
• Reduziert die Arbeitskosten durch den Wegfall manueller Inspektionen
• Nahtlose Plug-and-Play-Integration mit integrierter Bildverarbeitung.

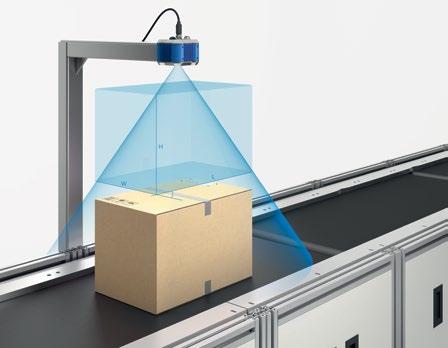

OBJEKTGRÖSSE

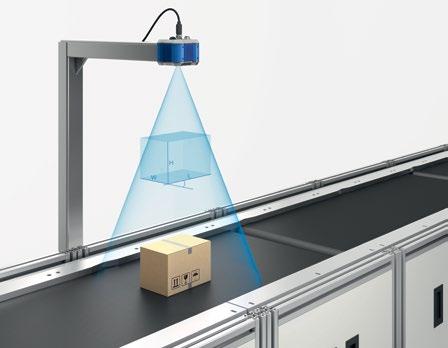

Kartons nach Größe sortieren
KUNDENANWENDUNG
Genaue Paketmessungen sind beim Umgang mit Gegenständen unterschiedlicher Größe unerlässlich. Die Kenntnis der Länge, Breite, Höhe und des Winkels jedes Objekts im Verhältnis zum Horizont ermöglicht die Sortierung der Objekte für den korrekten Transport.
Kleiner Karton
SMART VISION APP

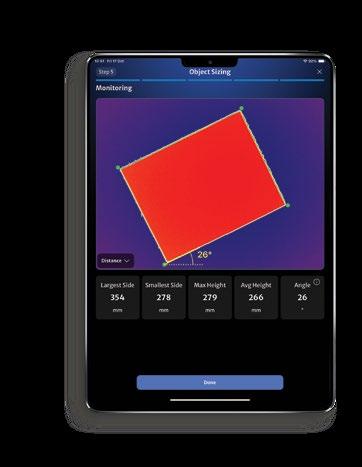

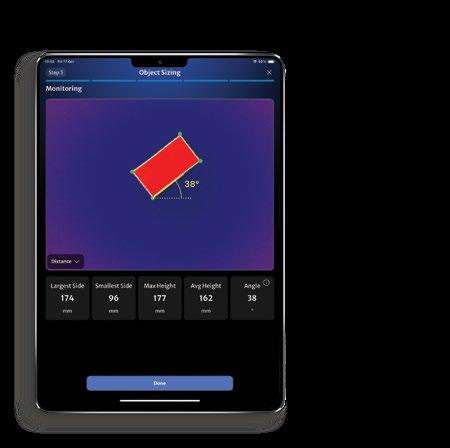

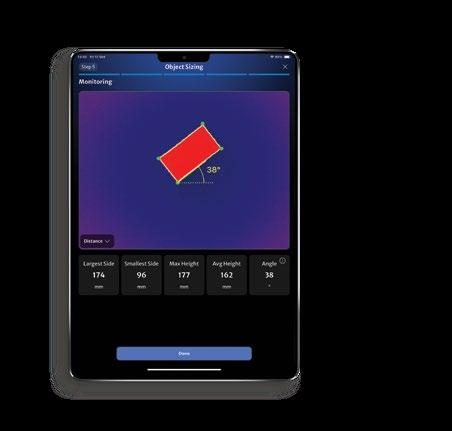

Die Smart Vision App enthält einen sofort einsatzbreiten Algorithmus zur Objektgrößenbestimmung, der die Einrichtung schnell und einfach macht. Mit dem intuitiven No-Code-Assistenten können Nutzer die Messoptionen in nur wenigen Schritten konfigurieren. Während der Konfiguration werden Echtzeitbilder der Objekte mit allen Abmessungen in Millimetern angezeigt. Das erste Bild zeigt einen kleinen Karton mit den entsprechenden Maßangaben, das zweite Bild einen größeren Karton. Die Winkelwerte zeigen deutlich, dass die Kartons unterschiedlich auf dem Förderband positioniert sind, und liefern präzise Orientierungsdaten für eine präzise Handhabung.
KUNDENVORTEILE
• Bietet präzise Paketmaße für eine korrekte Handhabung
• Verbessert die Sortiereffizienz durch Echtzeit-Dimensionsdaten
• Schnelle, programmierfreie Konfiguration über die Smart Vision App – keine Programmierexperten erforderlich
KUNDENLÖSUNG
Die Smart Camera 3D mit Time-of-Flight-Technologie liefert schnelle und präzise Dimensionsdaten und gewährleistet so eine effiziente, fehlerfreie Sortierung und Handhabung.
Großer Karton
• Vielseitig für unterschiedliche Verpackungsgrößen und -formen in dynamischen Produktionslinien
• Nahtlose Plug-and-Play-Integration mit integrierter Bildverarbeitung
Kleiner Karton
Großer Karton
TECHNISCHER ÜBERBLICK
CAM-3TIQC-C99S-SN-A

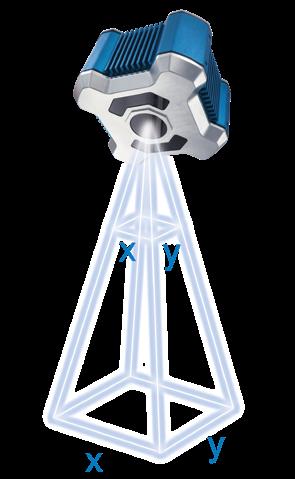

Sichtfeld
TECHNISCHER ÜBERBLICK
HARDWARE-SPEZIFIKATIONEN
Bezeichnung
Drahtlose Verbindung Verfügbar
Anschluss 1
Male M12 – 5 PIN: Power supply PNP / NPN 1.1.4
Anschluss 2 N/A
Betriebsspannung 18… 30 VDC
Female M12 4 Pin D-coded Fast-Ethernet
Abmessungen 92 x 92 x 68 mm
Montage 8 × M4 x 5/6 Gewindebohrungen (je 4 auf gegenüberliegenden Seiten)
Gehäusematerial
Aluminium, PMMA, PC, PA
Schutzart IP65, IP67
Betriebstemperatur 0 ..+ 50°C
MONTAGEPLATTE FÜR
Teilereferenz
ASU-0076-14U
ASU-0076-38U
Material Befestigunngsschrauben
Aluminium 4 x M4 screws
Alle aufgeführten Werte dienen lediglich zur Orientierung und können ohne vorherige Ankündigung geändert werden.

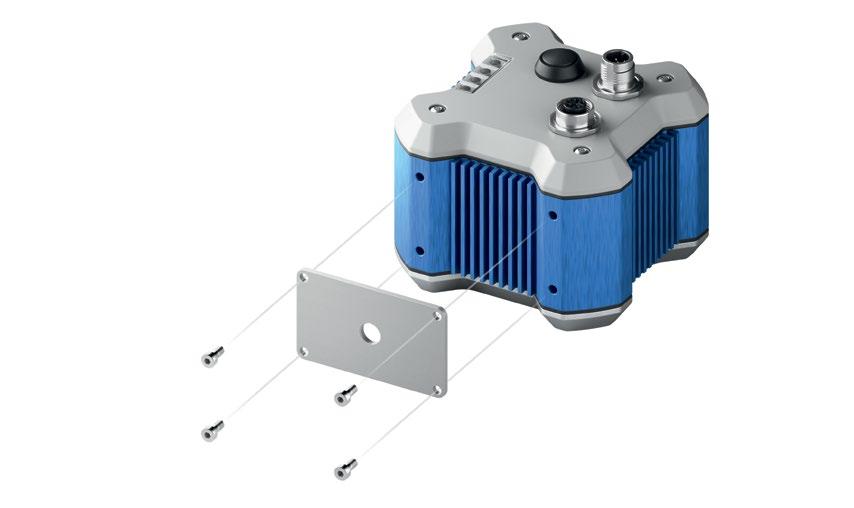

EINFACHE MONTAGE
Dank der acht M4-Befestigungsgewinde (vier auf jeder gegenüberliegenden Seite) kann die Kamera problemlos mit Montageplatten oder direkt an einer beliebigen Montagevorrichtung montiert werden.
Adapter für Halterung
1 / 4-20-UNC Gewinde
3 / 8-16-UNC Gewinde
CAM-3TIQC-C99S-SN-A
CAM-3TIQC-C99S-SF-A
DESHALB WÄHLEN SIE UNS KUNDENORIENTIERUNG
• Unternehmen auf der ganzen Welt vertrauen uns, wenn es um die Lösung ihrer Sensorprobleme geht
• Wie unsere Sensoren meistern auch unsere Ingenieurteams selbst schwierigste Herausforderungen
• Sie können sich auf führende Schweizer Technologi verlassen, die nach internationalen Standards zertifiziert ist
• Unsere Connected-Smart-Sensoren sind IIoT-fähig und bereit für den Übergang zur Industrie 4.0
• Unsere Produkte widerstehen extremen Umweltbedingungen
• Witterungsverhältnissen und Verschmutzungen
