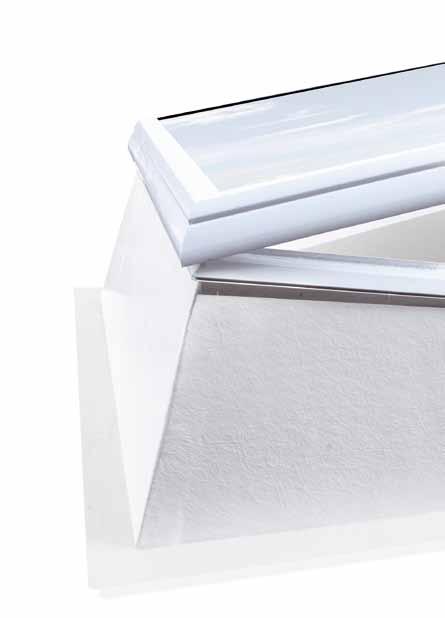

Lucernario in vetro F100 CI-System
Tecnologia e design per l‘edilizia del futuro
Efficienza energetica
• Copertura costituita da un vetro termoisolante a taglio termico, ad alta efficienza energetica.
• Assenza di ponti termici grazie ad un sistema di isolamento termico a 3 livelli.
• Basamento (struttura portante del lucernario) dotato di un nucleo isolante di 60 mm di spessore che corre lungo l’intero perimetro.
Lucernario in vetro Lamilux
Un ambiente ben illuminato con la luce naturale contribuisce delle persone.
Andamento isotermico nella cupola F100 CI-System
Info: Le isoterme sono linee di uguale temperatura (linea rossa nella figura) che indicano i punti di migliore isolamento termico in una costruzione. Garantendo un andamento ottimale dell’isoterma dei 10°C si riduce drasticamente il rischio di formazione di condensa all’interno della struttura in presenza di basse temperature esterne.
Basamento:
Isolazione termica:
coeff. Uf 0,5 W/(m2K)
Geometria di una copertura a una falda Pendenza 5°
Standardhöhe: 40 cm
Profili:
Isolazione termica:
Coeff. Uf 0,76 W/(m2K)
Vetri:
Isolazione termica::
Coeff. 1,1 W/(m²K)
Trasmissione termica g: 56%
Trasmissione luce LT: 78%
Isolamento acustico Rwp: 38 dB
Coefficiente Uw della cupola montata
Coeff. Uw totale costituito dal coefficiente Uw della lastra di copertura, in base alla posizione di montaggio, e dal coefficiente Uf del basamento alt. 40 cm, con una geometria di una falda pendenza 5°
Misura spigolo superiore foro solaio in cm
120 / 120 0,72 W/(m²K)
100 / 100 0,68 W/(m²K)
90 / 120 0,69 W/(m²K)
90 / 90 0,65 W/(m²K)
80 / 80 0,62 W/(m²K)
Lamilux F100 CI-System
contribuisce a migliorare l’umore, il benessere e la motivazione
Vetro antigraffio
• Vetro termoisolante compatto, montato con una pendenza di 5° per assicurare l’effetto autopulente, costituito di serie da: lastra esterna di 6 mm di spessore in vetro speciale antigraffio Low-E (basso-emissivo), a taglio termico, camera d’aria 16 mm riempita con gas argon, vetro stratificato di sicurezza di 8 mm con doppia pellicola in PVB dello spessore di 0,76 mm ad alta trasparenza ed elevata resistenza.
• Il vetro è certificato a norma GSBAU 18 come dispositivo di sicurezza permanente contro le cadute.
Protezione garantita contro l’appannamento e la penetrazione di sporcizia nelle camere d’aria del vetro stratificato
• Il lucernario F100 CI-System non necessita di ulteriori lastre a cupola in materiale plastico a forma di cupola da posare sopra il vetro isolante.
Stabilità/Sicurezza
• Il telaio di sostegno è dotato di profili parzialmente irrigiditi con impiego di plastica rinforzata con fibre lunghe.
Autopulizia della copertura in vetro grazie alla posa con una pendenza di 5°
• Il vetro del lucernario è posato con una pendenza di 5° così che l’acqua piovana vi scorra sopra con effetto pulente.
Basamento privo di giunzioni
• Il basamento è realizzato in materiale plastico rinforzato con fibre, altamente resistente, in versione monoblocco molto compatta.
Pre-montaggio in fabbrica con sistema di raccordo intelligente
• Montaggio rapido e semplice in quanto il lucernario viene consegnato già pre-montato
• Disponibilità di numerosi componenti di raccordo al tetto (guaine di raccordo sagomate, profilo di accoppiamento in PVC rigido, flangia di ancoraggio termoisolata…)
• Il basamento presenta un’architettura appositamente studiata per limitare la propagazione degli incendi sul tetto in conformità ai requisiti della norma DIN 18234.
Accessori:

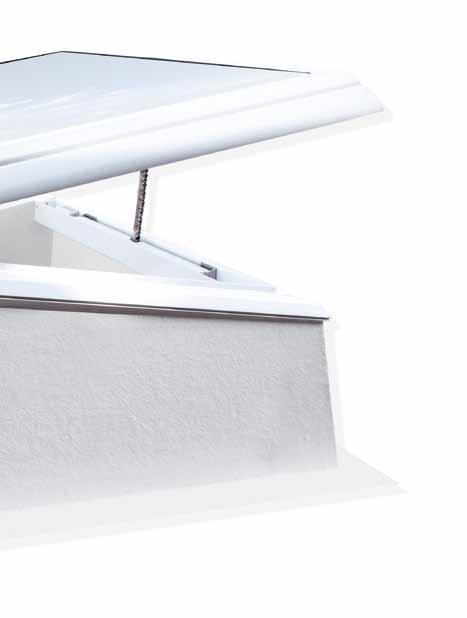

• Dispositivi di apertura: motore a catena 230 V a scomparsa
(apertura da 250 a 400 mm) o attuatore a vite 230 V (apertura 300 mm)
• Aeratore per piccoli ambienti (integrato nel basamento)
• Sistema di oscuramento (integrato nel basamento)
• Radiotelecomando
• Sensore pioggia
• Sistema di controllo dell’aerazione Lamilux CI-Control eVent
AREE PRODOTTI LAMILUX CI-SYSTEM
LUCERNARIO F100
LUCERNARIO CONTINUO B
LUCERNARI VERTICALI
LUCERNARI IN VETRO KWS 60 / M
SISTEMI DI COMANDO PER IMPIANTI EFC
DISPOSITIVI DI AERAZIONE
LUCERNARI IN VETRO F
LUCERNARIO CONTINUO S
RISANAMENTO DI LUCERNARI
EVACUATORI DI FUMO E CALORE
IMPIANTI FOTOVOLTAICI
MATERIE PLASTICHE RINFORZATE CON FIBRE
I dati tecnici riportati nel presente prospetto corrispondono allo stato dell’arte al momento della stampa del prospetto stesso e possono essere oggetto di modifiche. I nostri dati tecnici fanno riferimento a calcoli e informazioni ricevute dai fornitori o sono stati determinati sulla base di prove eseguite da un istituto di prove indipendente, nel rispetto delle vigenti normative. I coefficienti di trasmittanza termica delle nostre lastre acriliche sono stati calcolati in base al „Metodo degli elementi finiti“ prendendo a riferimento i valori previsti dalla norma DIN EN 673 per i vetri isolanti. A tale proposito - tenendo conto dell‘esperienza pratica e delle caratteristiche specifiche delle resine utilizzate - è stata definita una differenza di temperatura di 15 K tra le superfici esterne dei materiali. I valori funzionali sono riferiti solo ai provini di dimensioni pari a quelle previste per l‘esecuzione delle prove. Non si forniscono ulteriori garanzie, in particolare in caso di condizioni di installazione modificate o se vengono eseguite misurazioni successive sulla struttura.
