Lucernario F100

Tecnologia e design, un binomio perfetto per l’edilizia di domani

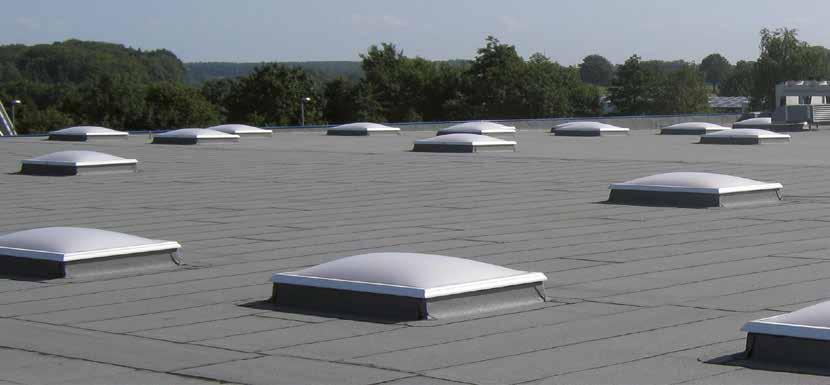

La cupola F100 CI-System di LAMILUX

La filosofia CI di LAMILUX

La cupola F100 CI-System di LAMILUX è un classico rivisitato che propone tecnologie all’avanguardia che segnano nuove frontiere nel settore edile. Le funzioni e il design dei singoli componenti del sistema, perfettamente combinati tra loro, formano un’unità compatta che garantisce la massima efficienza energetica e un’ottima resistenza del prodotto. Con questo lucernario abbiamo ridefinito il concetto di sostenibilità nei moderni progetti di costruzione nel settore industriale e commerciale.

Ing. Joachim Hessemer, Responsabile Tecnico Lucernari LAMILUX

Operiamo unicamente a vantaggio dei clienti, che poniamo sempre al centro della nostra attenzione. Tale impegno richiede unità, identità e armonia di intenti fra il servizio ai clienti e l’orientamento aziendale.

Queste linee guida della nostra attività imprenditoriale e del rapporto quotidiano con i nostri clienti vengono identificati da LAMILUX con la seguente filosofia aziendale:

“Customized Intelligence – Un programma completo al servizio del cliente”.

Per noi, tale filosofia si traduce in prestazioni di primissimo livello e leadership in tutti i settori rilevanti per i clienti, in particolare in termini di:

• qualità, garantire il massimo beneficio al cliente

• innovazione, offrire prodotti tecnicamente all’avanguardia

• assistenza, garantire rapidità, semplicità, affidabilità e cortesia

• competenza, fornire un servizio di consulenza tecnica e commerciale altamente professionale

• soluzioni, proporre soluzioni personalizzate per specifiche esigenze

Tecnologia

e design, un binomio perfetto per l’edilizia di domani

Efficienza energetica

I suoi straordinari valori di termoisolazione sono garantiti da:

• doppia guarnizione interna

• lastre di copertura multistrato

• profili del telaio indeformabili e di nuova concezione

• basamento in vetroresina con strato termoisolante incollato su tutta la superficie

• in alternativa: basamento con flangia di ancoraggio termoisolata

Norme internazionali

• EN 1873 - Resistenza ai carichi di neve e vento testata secondo la prima normativa europea per la marcatura delle cupole monolitiche

• EN 12101-2 - Evacuatori di fumo e calore testati secondo la norma europea sui sistemi di controllo di fumo e calore

• impiegabili in tutta l’Europa senza ulteriori attestazioni.

Stabilità

Ottima resistenza garantita da:

• nuovo telaio modulare parzialmente rinforzato con vetroresina

• basamento in vetroresina con diverse soluzioni per l’irrigidimento della struttura

Sicurezza

Protezione antincendio conforme ai

• requisiti della norma DIN 18234 (circoscrizione degli incendi che si sviluppano nell’area del tetto) senza ulteriori misure di sicurezza (ad esempio strato di ghiaia).

INDICE

Lastre di copertura Pagina 8

Telaio di sostegno Pagina 10

Basamento Pagina 12

Meccanismi di apertura Pagina 14

Dotazioni speciali Pagina 18

Cupola F100 in Vetro Pagina 20

Dotazione reflective Pagina 22

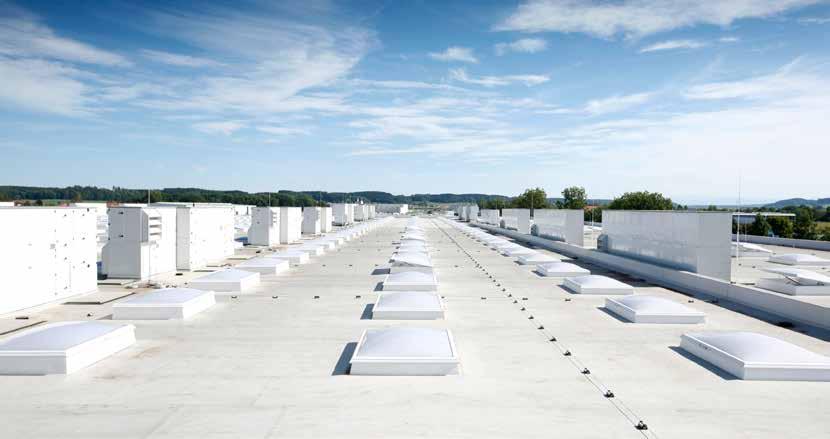

La cupola F100 CI-System di LAMILUX

Ottimizzare l’isoterma per assicurare una perfetta termoisolazione in tutte le aree della struttura, senza punti deboli è una garanzia di raggiungimento della massima efficienza energetica. TIP è il nome che LAMILUX ha dato a questo sistema produttivo, privo di ponti termici, che sta per: TIP: Total Insulated Product. (conforme ISO 14021)

Edilizia sostenibile - LAMILUX offre di più!

Varietà - lastre di copertura ad alta efficienza energetica per un ottimo sfruttamento della luce naturale

Il vostro vantaggio: risparmiate energia elettrica per l’illuminazione artificiale

Più stabilità - profili ottimizzati e rinforzati per il telaio di sostegno per assicurare alla struttura la massima stabilità e un’ottima resistenza alla deformazione

Il vostro vantaggio: stabilità e sicurezza in situazioni meteorologiche estreme, lunga durata

Flessibilità - profili in PVC per l’arresto della lastra, dotati di elementi isolanti coestrusi per il perfetto trasferimento dei carichi

Il vostro vantaggio: semplice inserimento della ferramenta possibile in ogni momento

Maggiore efficienza energetica - sistema a doppia guarnizione per elevati valori di tenuta ermetica, insonorizzazione e termoisolazione

Il vostro vantaggio: maggiore risparmio energetico e rischio condensa minimizzato per l’eccellente coefficiente di trasmittanza termica del telaio Uf = 0,76W/(m²K)

L’andamento lineare dell’isoterma all’interno della struttura assicura valori di efficienza energetica superiori alla media e riduce drasticamente il rischio di formazione di condensa sul lato interno delle cupole, in presenza di basse temperature esterne. Si crea inoltre un sistema ermetico che conserva una grande quantità di energia termica all’interno dell’edificio.

L’isoterma dei 10°C è contenuta interamente all’interno della struttura

Le isoterme sono linee che congiungono punti di uguale temperatura (linea rossa nella figura) e quantificano il beneficio termico conseguibile dal cliente. L’isoterma dei 10°C è, nella fisica delle costruzioni, una grandezza critica. Se questa linea cade al di fuori della struttura, in quella precisa area si può formare condensa o addirittura brina. Se l’isoterma dei 10°C si sviluppa con un andamento ideale si riduce drasticamente il rischio che si formi condensa sul lato interno della struttura in caso di basse temperature esterne. Esempio:

La cupola F100 CI-System di LAMILUX

Versione a tripla parete con blocco battente in posizione di apertura

Linguetta di accoppiamento coestrusa

Guarnizione ad elasticità permanente

Profilo di distanziamento in PVC

Labbro di tenuta coestruso

Basamento termoisolato

Cavalletto telaio di sostegno battente, predisposto per fissaggio dispositivo azionamento

Leva di blocco in acciaio inossidabile

Piastrina di sostegno in acciaio inossidabile

Angolo di inclinazione

Altezza basamento 150 mm = 55° / Altezza basamento 300 mm = 72° / Altezza basamento 400 mm = 77° / Altezza basamento 500 mm = 79°

160 mm

Luce netta cupola = dimensione da indicare nell’ordine -18 cm

Luce netta foro solaio misura spigolo superiore foro solaio = dimensione da indicare nell’ordine

Cerniere sfilabili in acciaio inossidabile

150 mm

300 / 400 / 500 mm

160 mm

Efficienza energetica con la luce naturale – Le lastre di copertura

La quantità di luce naturale che penetra all’interno di un edificio e permette di ridurre i costi energetici dovuti all’illuminazione artificiale dipende soprattutto dalla corretta scelta delle lastre di copertura che sarà adeguata al tipo di destinazione d’uso dell’edificio. La nostra vasta gamma di lastre di copertura consente di soddisfare le esigenze più svariate della clientela:

• luce naturale, trasparenza, orientamento e diffusione della luce

• ombreggiamento – termoregolazione

• termoisolazione

• isolamento acustico

• autopulizia

• sicurezza – protezione contro le cadute e protezione antieffrazione

La cupola F100 CI-System di LAMILUX è disponibile in tutte le dimensioni (vedi tabella a pag. 23), con predisposizione per battente di aerazione. Le lastre di copertura possono essere realizzate in plexiglas (PMMA), polietilene resistente (PETG), policarbonato (PC), vetroresina (PRFV) o vetro termoisolante (vedi pag.20).

NB: in caso di incendio non vi è caduta di gocce/parti incandescenti dalle cupole in PMMA e in vetroresina. Le lastre in vetroresina sono inoltre testate ai sensi della norma DIN 4102-7 come coperture resistenti agli incendi che si sviluppano sul lato esterno del tetto. Il PETG è un materiale difficilmente infiammabile e non forma gocce incandescenti in caso di incendio.

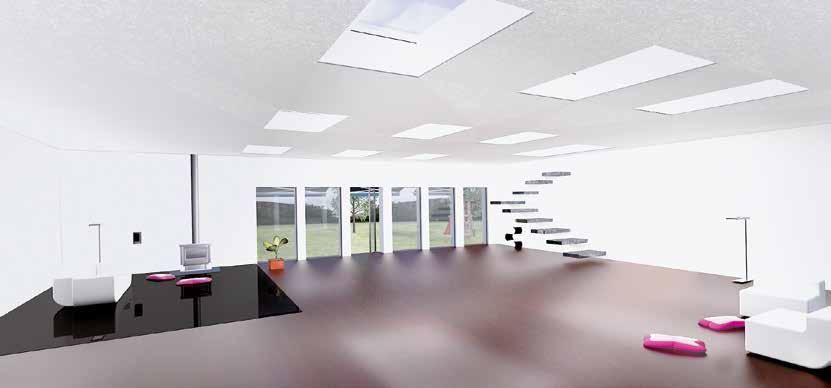

Il benessere dei dipendenti...

...aumenta notevolmente se i locali sono ben illuminati con la luce naturale che penetra attraverso i lucernari LAMILUX. I dipendenti che lavorano nei nostri capannoni logistici, illuminati uniformemente con la luce naturale, lavorano con maggiore motivazione. Nel contempo risparmiamo l’energia elettrica necessaria per l’illuminazione artificiale e contribuiamo in questo modo alla salvaguardia del nostro ambiente.

Thomas Hoermann, Responsabile del reparto costruzioni della ditta Dachser GmbH & Co. KG di Kempten

Lastre speciali (su richiesta)

Cupola F100 CI-System LAMILUX due pareti

coefficiente Ug: ca. 2,7 W/(m²K)

abbattimento acustico: ca. 24 dB trasmissione luce: ca. 73 %

Cupola F100 CI-System LAMILUX tre pareti

coefficiente Ug: ca. 1,9 W/(m²K) abbattimento acustico: ca. 24 dB trasmissione luce: ca. 64 %

Cupola F100 CI-System LAMILUX quattro pareti

coefficiente Ug: ca. 1,6 W/(m²K) abbattimento acustico: ca. 24 dB trasmissione luce: ca. 64 %

Cupola F100 CI-System LAMILUX PMMA due pareti + PC16

coefficiente Ug: ca. 1,3 W/(m²K) abbattimento acustico: ca. 24 dB trasmissione luce: ca. 40%

Lastre di copertura oscuranti realizzate con pannelli sandwich termoisolati, lastre di copertura opali in vetroresina o plexiglas, lastre heatstop e in PC.

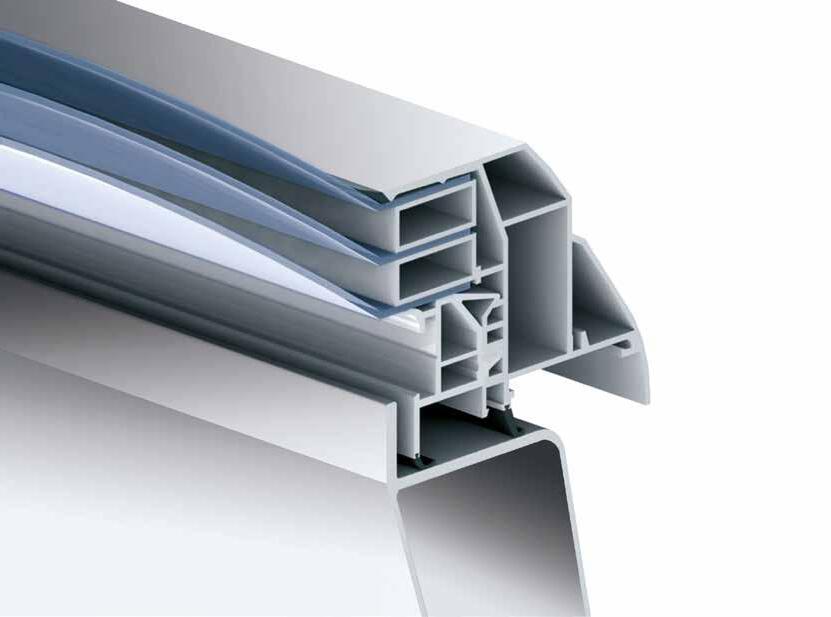

Il telaio di sostegno: grande stabilità e design di pregio

Il design classico, presentato in veste nuova, e la grande stabilità sono le caratteristiche distintive del nuovo telaio di sostegno del battente realizzato con materiali ottimizzati. La nuova disposizione delle guarnizioni assicura la perfetta chiusura del telaio sul basamento, elevando le proprietà termoisolanti e l’efficienza energetica della cupola. Attraverso questa particolare posizione delle guarnizioni si formano quattro camere termoisolanti separate

La geometria dei nuovi profili del telaio è stata ottimizzata grazie ai seguenti accorgimenti:

• innovativo sistema di rinforzo del profilo con plastica con fibre lunghe

Vantaggio: alta stabilità

• profilo di arresto lastra con gancio d’arresto e scanalatura perimetrale per inserimento ferramenta

Vantaggio: semplice inserimento della ferramenta in ogni momento

• sistema a doppia guarnizione

Vantaggio: eccellente isolazione termica Uf = 0,76 W/m²K

• canali di inserimento viti assiali

Vantaggio: sicuro fissaggio dei componenti che trasferiscono carichi

• camera perimetrale

Vantaggio: inserimento di profili stabilizzanti per telai di grandi dimensioni

• cerniera con linguette di posizionamento

Vantaggio: risparmio di tempo con un montaggio rapido e sicuro

Il design senza tempo …

… delle cupole LAMILUX rende questi innovativi componenti un vero classico nell’edilizia contemporanea. Da anni LAMILUX sviluppa lucernari dalle ottime caratteristiche termoisolanti, esemplari sotto il profilo dell’efficienza energetica, mettendo così costantemente alla prova il proprio dinamismo innovativo.

Arch. Walter Pichler, Stahlbau Pichler GmbH, Bolzano

Profilo del telaio rinforzato con fibra di vetro (brevetto)

Questo sistema brevettato conferisce un’altissima stabilità al profilo del telaio. Nella parte superiore e inferiore del telaio di sostegno (corrente superiore e corrente inferiore) è infatti integrato un rinforzo in fibra di vetro lunga. Il sistema è stato premiato con il “JEC Paris 2009 Innovation Award“.

Prerogative del prodotto:

• i carichi causati dalle forze di aspirazione del vento deformano solo limitatamente il telaio, per cui la copertura della cupola chiude sempre ermeticamente;

• il profilo è molto resistente alla flessione in quanto il rinforzo in fibra di vetro assorbe le forze di trazione.

Profilo di arresto lastra

Un profilo sagomato in PVC garantisce il perfetto trasferimento dei carichi.

Prerogative del prodotto:

• fissaggio uniforme della lastra nel profilo del telaio;

• la scanalatura perimetrale semplifica il montaggio della ferramenta.

Sistema a doppia guarnizione

Le guarnizioni coestruse, montate sia sul profilo del telaio che sul profilo di arresto della lastra combaciano con la superficie di appoggio del basamento e la chiudono ermeticamente. Le guarnizioni interne si sovrappongono negli angoli formando una T.

Prerogative del prodotto:

• creazione di quattro camere ermeticamente chiuse che elevano le proprietà termoisolanti del sistema;

• buone proprietà insonorizzanti;

• perfetta protezione contro la pioggia battente.

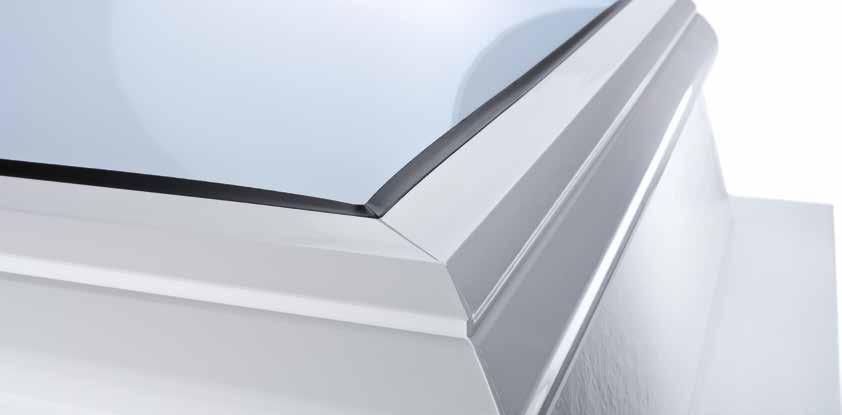

Estetica e design

Il telaio di sostegno è caratterizzato da una marcata nervatura e da un profilo esterno bombato e biconvesso con giunti saldati.

Prerogative del prodotto:

• ottimo scolo dell’acqua con buona capacità autopulente;

• elevata resistenza alla flessione.

Il basamento: per un raccordo ideale alla struttura

Il basamento è un componente fondamentale del lucernario. Costantemente ottimizzato per migliorarne la stabilità e le proprietà termoisolanti, il basamento rappresenta la struttura di sostegno del lucernario e il raccordo ideale - in termini di termoisolazione - alla struttura muraria e alla copertura.

Termoisolazione e versatilità

I basamenti sono disponibili in vetroresina (poliestere rinforzato con fibra di vetro) alluminio e lamiera di acciaio. Le cupole vengono fornite già premontate, il che facilita il lavoro dell’installatore e riduce enormemente i tempi di montaggio, consentendo di chiudere rapidamente l’apertura sul tetto.

I basamenti LAMILUX possono essere prodotti in numerose varianti per ciò che riguarda l’altezza e l‘angolo di inclinazione. Offrono inoltre svariate soluzioni per il collegamento alla muratura, ad esempio mediante la flangia di ancoraggio termoisolata. Le strutture in poliestere rinforzato con fibra di vetro sono riempite con schiuma poliuretanica.

Prerogative del prodotto:

• alti coefficienti di termoisolazione, su richiesta con strato termoisolante di spessore variabile;

• adeguamento individuale della flangia di ancoraggio alla guaina isolante del tetto.

Profilo di accoppiamento in PVC rigido

Il profilo di accoppiamento in PVC rigido viene laminato in produzione direttamente nella flangia di ancoraggio e saldato ermeticamente negli angoli.

Prerogative del prodotto:

• le guaine isolanti ad alto tenore di polimeri (PVC e VAE) possono essere unite direttamente alla flangia mediante saldatura ad aria calda.

Guaina di raccordo

Il basamento è dotato di una guaina di raccordo preaccoppiata in fabbrica.

Prerogative del prodotto:

• la guaina viene applicata al basamento in base alle prescrizioni del costruttore in modo da rivestire il basamento sull’intero perimetro;

• la guaina viene inoltre fissata meccanicamente con uno speciale profilo in alluminio;

• il punto superiore di giunzione al basamento viene ulteriormente sigillato con un collante poliuretanico.

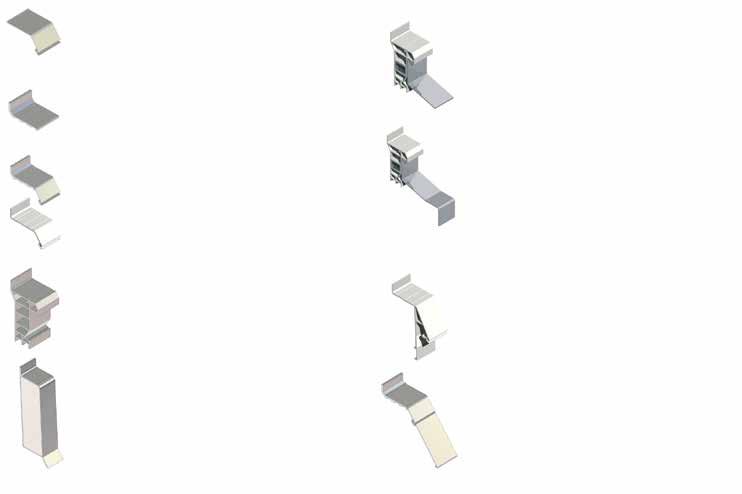

Soluzioni speciali LAMILUX

Risanamento con adattatori per qualsiasi lucernario e basamento.

La cupola F100 CI-System è particolarmente indicata anche per interventi di risanamento.

L’apposito telaio (indicato in rosso nel designo) costituisce in tal caso l’elemento fondamentale del sistema.

Integrando diversi tipi di adattatori, a seconda delle esigenze individuali, questo telaio consente di montare la cupola F100 CI-System su qualsiasi basamento gia esistente in cls, legno, lamiera, ecc.

Adattatore Fit 1:

Telaio di sicurezza in alluminio, impiego universale* per basamenti con cordolo di appoggio. Abbinabile anche agli adattatori Fit 5 e Fit 6.

Adattatore Fit 2:

Profilo di adattamento in plastica, impiego universale* per basamenti senza cordolo di appoggio. Abbinabile anche all’adattatore Fit 1.

Adattatore Fit 3 / Adattatore Fit 11:

Profilo di adattamento in plastica con telaio di sicurezza in alluminio (Fit-Adapter 11 in plastica). Impiego universale* per basamenti senza cordolo di appoggio.

Adattatore Fit 5:

Sopralzo termoisolato in plastica, alto circa 10 cm. Impiego universale* per basamenti con e senza cordolo di appoggio. Abbinabile anche all’adattatore Fit 1.

Adattatore Fit 6:

Sopralzo termoisolato in vetroresina, alto circa 20 cm. Impiego universale* per basamenti con e senza cordolo di appoggio, adatto per evacuatori di fumo e calore (EFC). Abbinabile anche all’adattatore Fit 1 o 10.

Adattatore Fit 8:

Sopralzo termoisolato in plastica, abbinato ad un telaio in alluminio necessario per eseguire il montaggio e il raccordo al tetto. Impiego universale*, adatto a diversi tipi di strutture d‘imposta.

Adattatore Fit 9:

Sopralzo termoisolato in plastica, abbinato ad un telaio in alluminio con gronda in lamiera necessario per eseguire il montaggio e il raccordo al tetto. Impiego universale*, adatto a diversi tipi di strutture d‘imposta.

Adattatore Fit 10:

Telaio di sicurezza in plastica montato in fabbrica (vedi pagina 10) sui basamenti in vetroresina.

Adattatore Fit 12:

Telaio di adattamento in plastica, predisposto per l‘esecuzione del raccordo al tetto da parte del committente. Impiego universale*, adatto a strutture d‘imposta di varia geometria.

Agli adattatori 1, 3, 10, 11 e 12 può essere abbinata una prolunga per proteggere l‘area di raccordo.

*a secondo della situazione dell progetto.

La grande affidabilità ... dei prodotti LAMILUX ci ha sempre evitato brutte sorprese nei progetti da noi realizzati in paesi esteri. Grazie all’ottima qualità dei materiali impiegati e alla perfetta lavorazione dei prodotti LAMILUX, non abbiamo finora registrato nessun danno nel trasporto dei lucernari nei nostri cantieri in Ungheria, Romania, Bulgaria, Italia, Svizzera, Austria o Russia.

Gestione Progetti Europa Metro AG

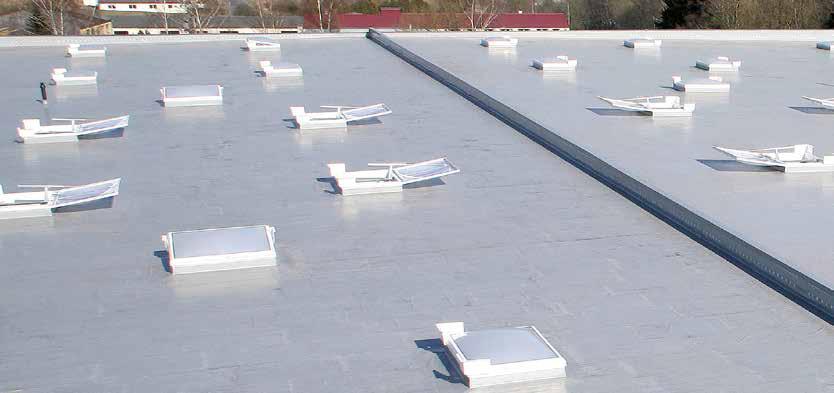

Meccanismi di apertura della cupola F100 CI-System

Dispositivo di apertura manuale con asta a manovella

Tipo AK (in configurazione singola tandem)

Tipo TAK (in configurazione tandem)

Altezza di apertura ca. 28 cm

Lunghezze disponibili per le aste a manovella:

150, 200 cm, aste allungabili 150-300 e 200-400 cm

Attuatore elettrico 230V

Tipo EM (in configurazione singola o tandem)

Tensione di alimentazione: 230 V

Altezza di apertura 30 o 50 cm

Grado di protezione: IP 54

Controllo fine corsa e salvamotore termico

Attuatore elettrico 24V

Tipo EM (in configurazione singola o tandem)

Tensione di alimentazione: 24 V

Altezza di apertura 30, 50, 75 o 100 cm

Grado di protezione: IP 54

Attuatore a catena

Tipo KSA

Tensione di alimentazione: 230 V

Corsa di apertura: fino 40 cm

Grado di protezione: IP 54

Dispositivo di apertura con cilindro pneumatico

Tipo PZ (in configurazione singola o tandem)

Pressione di esercizio necessaria: 8 bar

Altezza di apertura 30, 50, 70 o 100 cm

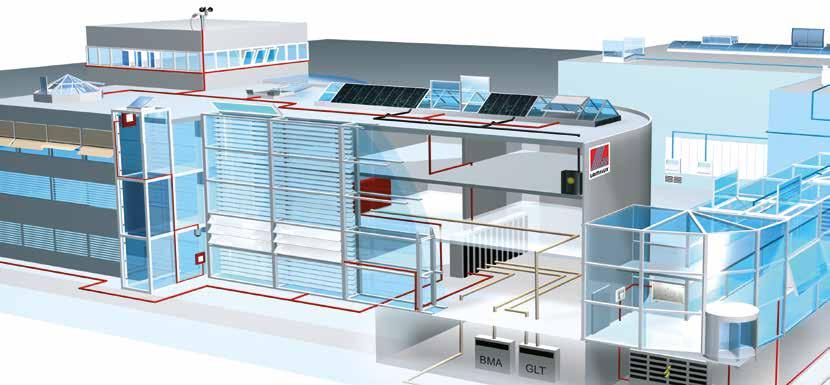

Soluzioni LAMILUX per la sicurezza e il comfort degli edifici

Con le centraline di controllo LAMILUX CI-Control in combinazione con i lucernari CI-System proponiamo un vasto programma per gestire la sicurezza, l’efficienza energetica e il comfort di un edificio.

Provvediamo alla connessione logica degli elementi mobili e manovrabili dell’involucro. Cosa ci distingue: la perfetta selezione e l’interconnessione dei singoli componenti a seconda del tipo, della dimensione e dell’utilizzo dell’edificio.

LAMILUX Evacuatori di Fumo e Calore per il vano scale

In molti paesi europei esistono regolamenti specifici per giroscale. Spesso devono essere evacuati da fumo e calore indipendentemente dal funzionamento della rete elettrica. Per questo LAMILUX propone EFC appositi per il vano scale, che possono essere utilizzati anche in altri edifici.

Prerogative del prodotto:

• gestione elettrica indipendente dalla rete elettrica, con possibilità di areazione • installazione semplice da parte di un elettricista

Passo d’uomo

I passi d’uomo o passatetto permettono di accedere agevolmente al tetto dall’interno dell’edificio e viceversa. Normalmente vengono utilizzati dagli artigiani per eseguire lavori di manutenzione sul tetto. Sono quindi estremamente importanti nei grandi capannoni industriali dove è necessario eseguire ad intervalli regolari la manutenzione degli evacuatori di fumo e calore. Ma anche negli edifici amministrativi o nei condomini risultano davvero utili quando devono essere eseguiti, ad esempio, lavori alle canne fumarie o riparazioni sul tetto.

Prerogative del prodotto:

• la cupola F100 CI-System è disponibile con battente di apertura con funzione combinata di passatetto;

• apertura manuale (chiusura a leva e molle a gas) o con motore elettrico;

• azionamento con motore elettrico (24V con centralina di comando) possibile fino a dimensioni di 120 cm x 240 cm

da indicare nell’ordine

Soluzioni intelligenti - Facilità d’impiego

Elementi di comando di facile impiego per attivare comodamente tutte le funzioni dei lucernari come ad esempio l’apertura e la chiusura delle cupole per il ricambio d’aria naturale o la movimentazione dei sistemi di ombreggiamento. Mediante l’impiego di diversi sensori e temporizzatori è inoltre possibile automatizzare importanti funzioni come ad esempio la chiusura dei lucernari in caso di vento o pioggia e l’abbassamento degli elementi frangisole.

• Comando dell’apertura e della chiusura dei battenti e di singoli lucernari per l’aerazione e il ricambio d’aria naturali all’interno dei locali nel rispetto dei criteri di efficienza energetica e l’evacuazione di fumo e calore (EFC) in caso di incendio.

• Comando di sistemi integrati per l’ombreggiamento e il direzionamento della luce naturale e dell’apporto termico solare.

Wireless Standard

Sistema radio di facile impiego per il comando di attuatori 230V; in caso di espansione del sistema anche per attuatori 24V. Sistema espandibile ad altri attuatori con un ricevitore per ciascun attuatore.

Facile impiego manuale, via radio, senza funzioni automatiche o di sicurezza

Wireless Professional

Sistema radio di uso pratico per il comando di attuatori 230V. Sistema espandibile ad altri attuatori con un ricevitore per ciascun attuatore.

Possibilità di integrare svariate funzioni mediante il collegamento di una stazione meteo radio e una centrale radio.

Plus Standard

Sistema via cavo per il comando di attuatori 230V, in caso di espansione del sistema anche per attuatori 24V.

Sistema espandibile ad altri attuatori. Possibile il comando degli attuatori in 2 gruppi separati.

Plus Professional

Sistema via cavo per il comando di attuatori 230V. Sistema espandibile ad altri attuatori.

Possibile il comando degli attuatori in 32 gruppi separati.

Comunicazione Via radio Via radio Via cavo Via cavo

Numero di attuatori

Telecomando

Pannello di controllo

Sensore vento/precipitaz.

Sensore temper. esterna

Timer disattivazione

Aerazione in base temper. interna

Aerazione in base umidità aria

Tasto aerazione esterno collegabile

Protezione antigelo Inibizione aerazione

Pacchetto base: 1 per ogni espans. +1

Pacchetto base: 1 per ogni espans. +1

Pacchetto base: 2 per ogni espans. +1 ogni ulter. espans +2

Pacchetto base: 6 per ogni espans. +4

su richiesta

 Pacchetto base  Espansione * L’avvolgibile esterno deve essere comandato con la funzione “Espansione di altri ricevitori 230V” o “Espansione centralina per 2 attuatori”. Espansione comando sistema ombreg. interno*

L’impiego di prodotti di primissima qualità…

… e una collaborazione altamente professionale sono i valori cardine della nostra filosofia aziendale, orientata alla qualità e all’innovazione. Da anni impieghiamo nei nostri capannoni i lucernari e gli impianti EFC di LAMILUX. La lunga durata e l’ottima qualità dei prodotti e un servizio di assistenza attento e competente sono i criteri fondamentali che ci guidano nelle nostre scelte.

Dr. Christian Heinrich Sandler, Presidente del CdA di Sandler AG

Dotazioni speciali

Protezione frangisole con lamiera forata ad effetto “fogliame”

Una lamiera forata con un particolare disegno che crea l’effetto delle foglie, verniciabile in tutti i colori RAL, per ottenere un ombreggiamento naturale.

Zanzariera

La zanzariera viene integrata direttamente nel basamento in modo che quando la cupola è aperta gli insetti non possono intrufolarsi all’interno dell‘edificio.

Ventilatore

Il ventilatore completo di cappa parapioggia viene integrato nel basamento di 50 cm per consentire l’aerazione e il ricambio dell’aria nei locali. Portata: 840 m³/h Grado di protezione: IP44

Risanamento

Gli adattatori Fit di LAMILUX consentono di installare la cupola F100 CI-System su qualsiasi tipo di basamento presente sul tetto. (vedi altri adattatori sulla seguente pagina)

DPI

Punto di ancoraggio in acciaio inossidabile per il fissaggio dei dispositivi di protezione individuale (DPI), testato ai sensi della norma DIN EN 795-1996.

Sistema di ombreggiamento con veneziana

Questo sistema di ombreggiamento dotato di veneziana è azionata da motore elettrico. Viene fissata sui lati interni del basamento.

Griglia anticaduta / antieffrazione

Queste griglie proteggono contro eventuali cadute e sono certificate dall’associazione di categoria BG.

Aeratore per piccoli ambienti

L’aeratore viene integrato nei basamenti di 30, 40, e 50 cm di altezza. Portata: 170 m³/h Grado di protezione: IP44

LAMILUX reflective

Aumento della trasmissione di luce fino al 50% tramite il rivestimento con materiale altamente riflettente (vedi pag. 22)

Soluzioni speciali

Soluzioni speciali LAMILUX –Risanamento di lucernari con adattatori per qualsiasi basamento

I tetti piani possono essere realizzati come coperture in PVC o in lamiera. Diversi saranno pertanto i requisiti da soddisfare per raccordare il basamento alla copertura. La scelta dei materiali a disposizione è in tale ambito molto varia.

Basamento Lamilux in lamiera d’acciaio

Con questo basamento si evita la formazione di ponti termici grazie a un telaio esterno in materiale sintetico. Assicura inoltre un perfetto raccordo meccanico a differenti tipi di manti di copertura del tetto. Il basamento è disponibile, a scelta, con o senza isolazione termica, con altezze di 30, 40 e 50 centimetri e verniciatura RAL 9010, bianco puro.

Basamento Lamilux in alluminio*

Per i tetti in metallo realizziamo speciali basamenti in alluminio, su misura per lo specifico progetto e con profili adeguati alla flangia di ancoraggio. Il basamento termoisolato è disponibile anche con flangia piana.

*I basamenti in alluminio sono adatti solo per gli edifici non dotati di isolazione termica. Sul lato interno può formarsi condensa.

Basamento in vetroresina Lamilux con flangia di ancoraggio ripiegata o con profilo grecato

Per raccordare il basamento su tetti in lamiera ondulata, grecata e simili è disponibile una variante del basamento in vetroresina, dotata di flangia di ancoraggio ripiegata o di un profilo ondulato/grecato (passo d’onda/greca 177/51) per lastre lunghe 250 o 310 cm.

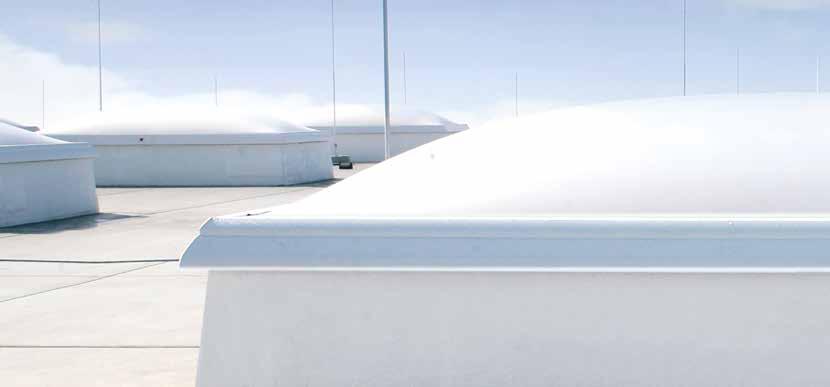

Cupola F100 CI-System di LAMILUX

Da indicare nell’ordine Luce netta foro solaio = filo sup. foro solaio

50/100 50/150 60/60

60/90

60/120

70/135 80/80 80/150 90/90

90/120 90/145

100/100 100/150 100/200

100/240 100/250 100/300

Superficie illuminante Basamento pareti inclinate

m2

Posizione dei dispositivi di apertura

Plexiglas (PMMA) o PETG a due, tre o quattro pareti

Poliestere rinfor. con fibra vetro (PRFV), a 2, 3 o 4 pareti

Basamento 15

Basamento 30 cm

Basamento 40 cm

Basamento 50 cm

Basamento In vetroresina per profilo 5 con passo onda 177/51

Basamento in lamiera d’acciaio

Basamento in

150/240 150/250 150/270 150/300

180/180 180/240

180/250

180/270

180/320

200/200

200/250

225/225

250/250 250/270

270/270

300/300

0,42 0,18 0,30 0,43 0,61 0,38 0,82 0,52 0,73 1,08 0,67 1,08 1,49 1,82 1,90 2,31 3,13 1,04 1,35 1,65 2,26 2,37 2,57 1,15 2,48 4,61³ 2,48 1,49 1,74 2,14 2,40 2,53 2,93 3,06 3,33 3,994 2,62 3,60 3,76 4,08 4,89 3,31 4,22 4,28 5,38 5,85 6,35 7,95

Cupola F70 CI-System LAMILUX, pianta circolare

Da indicare nell’ordine Luce netta foro solaio = filo sup. foro solaio

Superficie illuminante Basamento pareti inclinate

Plexiglas (PMMA) o PETG a due, tre o quattro pareti

AREE PRODOTTI LAMILUX CI-SYSTEM

LUCERNARIO F100

LUCERNARIO CONTINUO B

LUCERNARI VERTICALI

LUCERNARI IN VETRO KWS 60 / M

SISTEMI DI COMANDO PER IMPIANTI EFC

DISPOSITIVI DI AERAZIONE

LUCERNARI IN VETRO F

LUCERNARIO CONTINUO S

RISANAMENTO DI LUCERNARI

EVACUATORI DI FUMO E CALORE

IMPIANTI FOTOVOLTAICI

MATERIE PLASTICHE RINFORZATE CON FIBRE

I dati tecnici riportati nel presente prospetto corrispondono allo stato dell’arte al momento della stampa del prospetto stesso e possono essere oggetto di modifiche. I nostri dati tecnici fanno riferimento a calcoli e informazioni ricevute dai fornitori o sono stati determinati sulla base di prove eseguite da un istituto di prove indipendente, nel rispetto delle vigenti normative. I coefficienti di trasmittanza termica delle nostre lastre acriliche sono stati calcolati in base al “Metodo degli elementi finiti” prendendo a riferimento i valori previsti dalla norma DIN EN 673 per i vetri isolanti. A tale proposito - tenendo conto dell’esperienza pratica e delle caratteristiche specifiche delle resine utilizzate - è stata definita una differenza di temperatura di 15 K tra le superfici esterne dei materiali. I valori funzionali sono riferiti solo ai provini di dimensioni pari a quelle previste per l’esecuzione delle prove. Non si forniscono ulteriori garanzie, in particolare in caso di condizioni di installazione modificate o se vengono eseguite misurazioni successive sulla struttura.

LAMILUX Heinrich Strunz GmbH

Zehstraße 2 Postfach 1540 95111 Rehau Tel.: +49 (0) 92 83 / 5 95-0 Fax +49 (0) 92 83 / 5 95-29 0 E-Mail: information@lamilux.de www.lamilux.de
