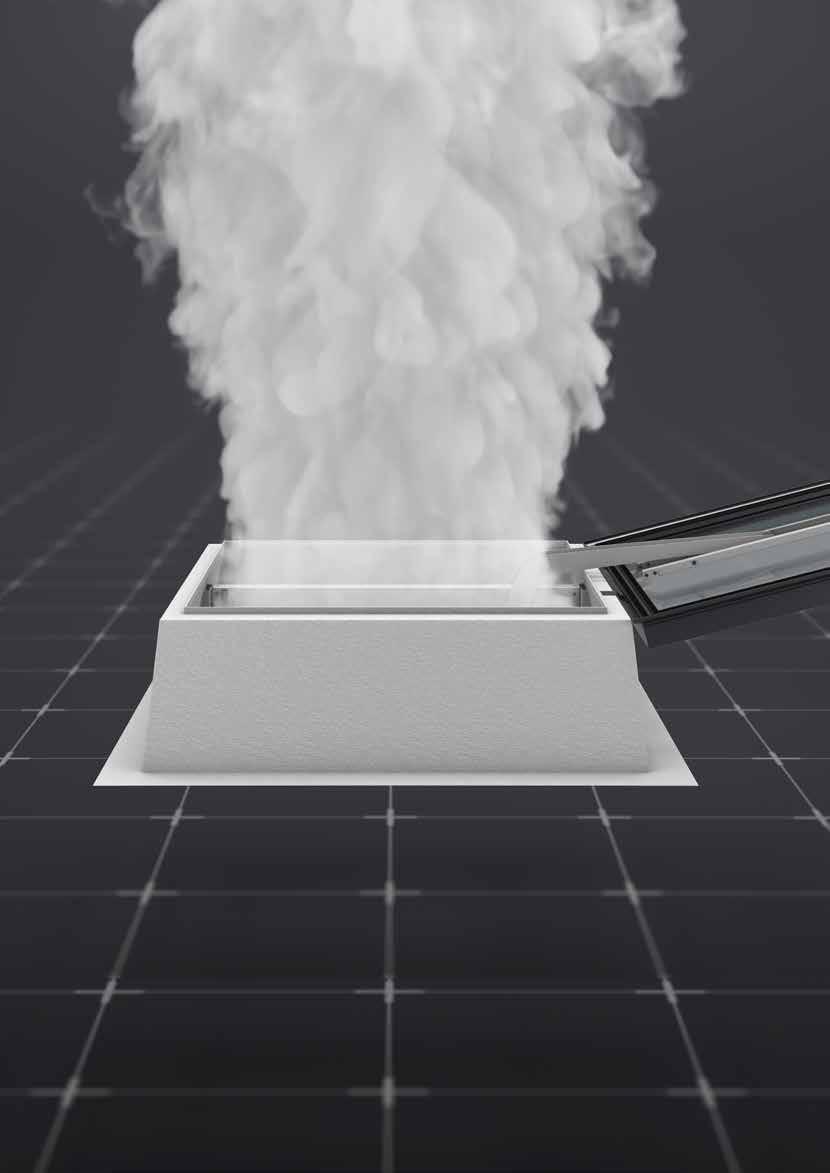

EVACUATORI DI FUMO E CALORE
SICUREZZA GARANTITA CON GLI EVACUATORI DI FUMO
ECONOMICI, CONFORMI AGLI STANDARD UNI E EN
EVACUATORI DI FUMO PROFESSIONALI
... salvano la VITA, ... proteggono i BENI MATERIALI, ... abbassano il RISCHIO DELL’IMPRESA, ... offrono VALORE AGGIUNTO
e garantiscono SICUREZZA!
Gli operatori del settore - associazioni dei corpi dei vigili del fuoco, settore prevenzione danni della federazione delle compagnie di assicurazione e l’associazione di categoria dei produttori di lucernari e di evacuatori di fumo - concordano sul fatto che solo gli evacuatori di fumo professionali offrono davvero sicurezza in caso d’incendio.
• Progettati a norma UNI 9494-1 / testati secondo EN 12101-2.
• Impediscono che i locali siano completamente invasi dal fumo.
• Assicurano la formazione di uno strato di aria quasi privo di fumo.
• Limitano l’incendio e ne riducono le conseguenze.
+ conformi alla norma UNI 9494-1 e allo standard EN 12101-2 per l’evacuazione efficace del fumo
IMPIANTI EFC - INDISPENSABILI PER SOPRAVVIVERE!
Lo sgombero del fumo è efficace e sicuro solo se si ricorre a evacuatori naturali di fumo e calore (EFC), progettati secondo la norma UNI 9494-1 o sulla base di processi tecnici adeguati.
Per effetto della spinta ascensionale dell’aria calda, gli EFC convogliano fumo, calore e gas tossici verso l’esterno. Con l’ingresso di aria pulita si forma poi uno strato di aria quasi privo di fumi nella parte prossima al pavimento.
• Le persone riescono a fuggire rapidamente all’aria aperta.
• Le squadre di soccorso dispongono della necessaria visibilità durante le operazioni di spegnimento dell’incendio e di salvataggio delle persone intrappolate.
La filosofia CI di LAMILUX
Il nostro obiettivo primario è di soddisfare le esigenze del cliente che è sempre al centro del nostro impegno aziendale. Ciò richiede coesione, identità e una perfetta sintonia tra i vantaggi per il cliente e l’orientamento strategico dell’impresa.
Queste linee guida e il rapporto con il cliente vissuto quotidianamente rappresentano l’essenza della nostra filosofia aziendale, riassunta nel motto:
“Customized Intelligence – Un programma completo al servizio del cliente”.
Questo significa offrire ottime prestazioni in tutti i campi di interesse per il cliente, ossia:
• qualità, garantire il massimo beneficio al cliente
• innovazione, offrire prodotti tecnicamente all’avanguardia
• assistenza, garantire rapidità, semplicità, affidabilità e cortesia
• competenza, fornire un servizio di consulenza tecnica e commerciale altamente professionale
• soluzioni, proporre soluzioni personalizzate per specifiche esigenze
ASSOCIATI AL
EFC SMOKE-LIFT, SERIE F100 A CUPOLA PAGINA 6
EFC SMOKE-LIFT, SERIE GE F100 IN VETRO PAGINA 10
EFC SMOKE-LIFT, SERIE FE TELAIO IN ALLUMINIO CON VETRO PAGINA 12
NOVITÀ: EFC SMOKE-LIFT, SERIE TWIN PAGINA 14
EFC SMOKE-LIFT, SERIE ME DK PAGINA 16
EFC SMOKE-LIFT, SERIE B PAGINA 18
EFC SMOKE-LIFT, SERIE S PAGINA 22
EFC SMOKE-LIFT, SERIE M PAGINA 26
EFC SMOKE-LIFT, DISPOSITIVI DI AERAZIONE PAGINA 28

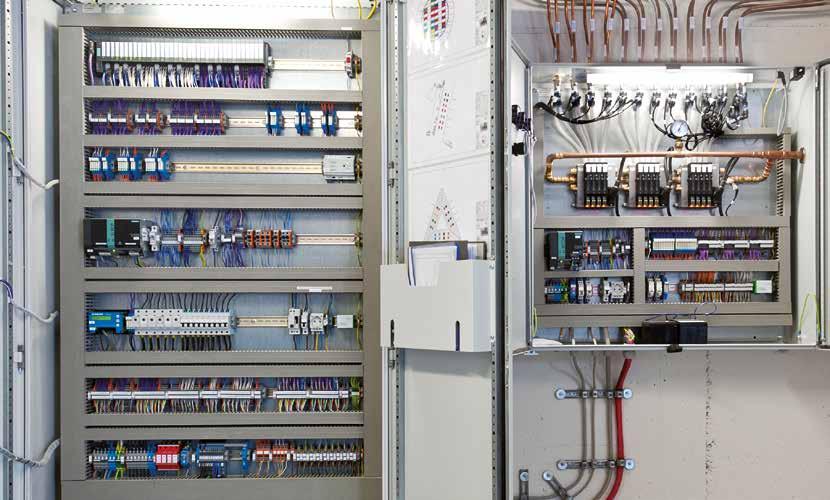

SISTEMI DI COMANDO PAGINA 30

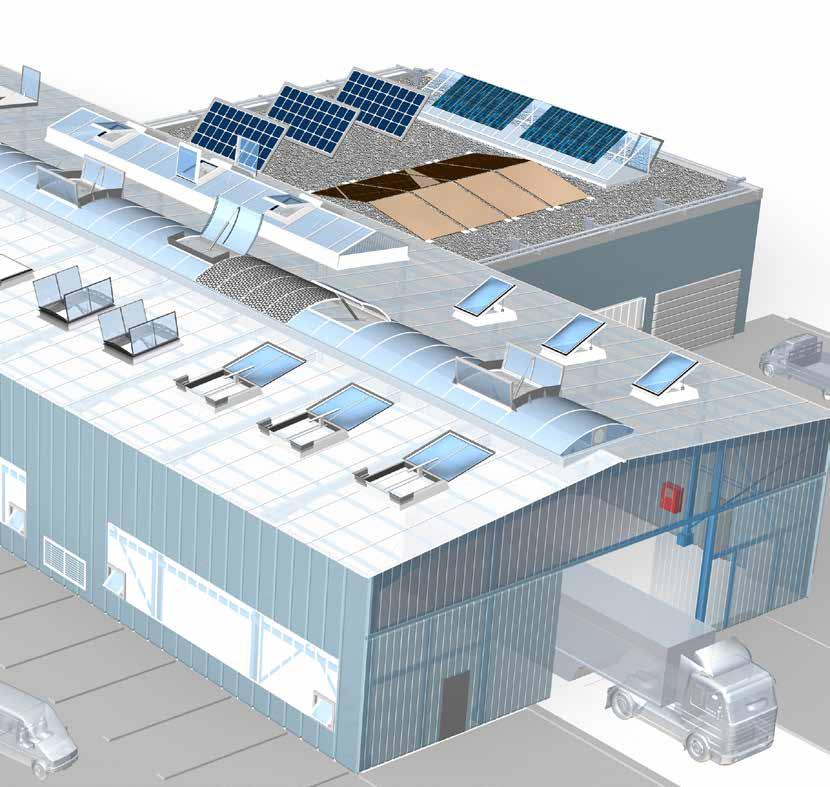

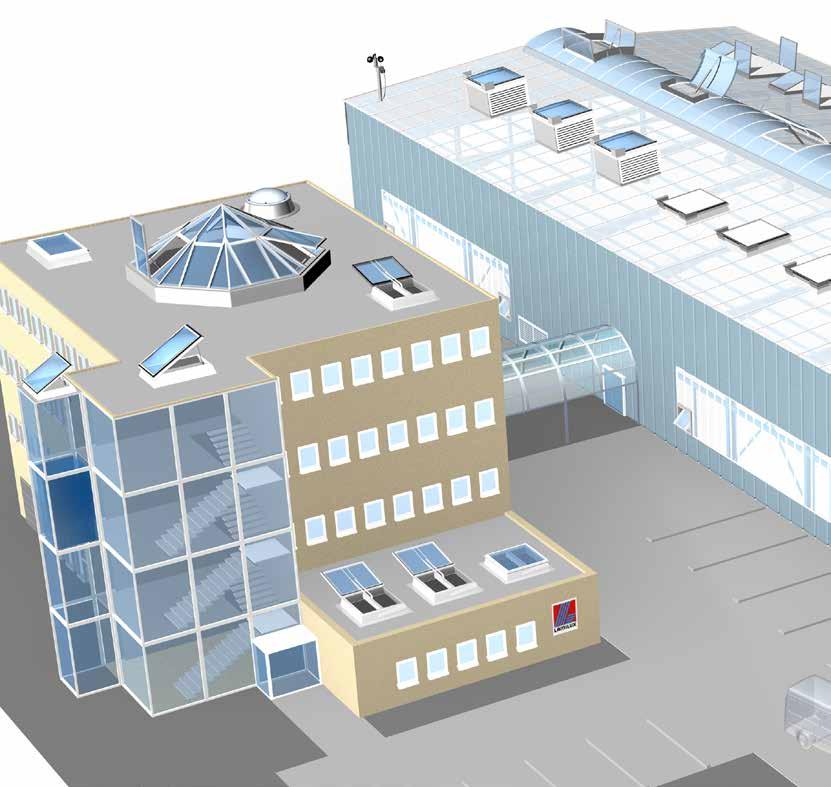

EVACUATORI DI FUMO PROFESSIONALI
IDEALI PER L’ILLUMINAZIONE NATURALE
CI-SYSTEM EFC SMOKE-LIFT M | Pagina 26
CI-SYSTEM EFC SMOKE-LIFT FE | Pagina 12
LAMILUX CI-SYSTEM EFC SMOKE-LIFT GE F100 | Pagina 10
LAMILUX
LAMILUX CI-SYSTEM EFC SMOKE-LIFT B | Pagina 18
LAMILUX
ATTUATORI PER FUNZIONI EFC E AERAZIONE

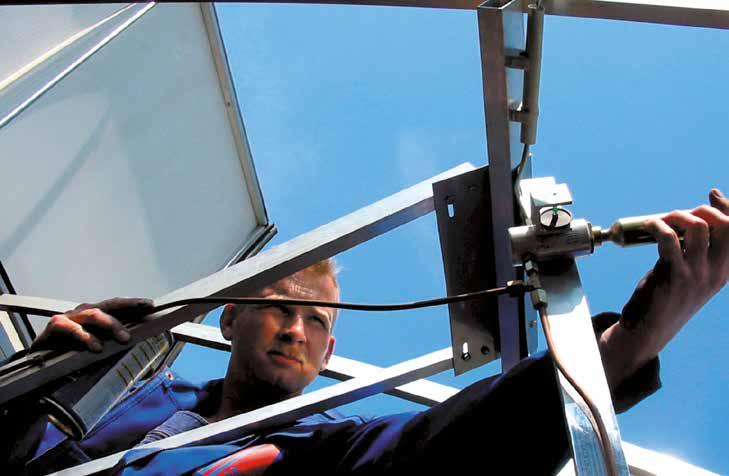

ATTIVAZIONE PNEUMATICA
CO2 bar
VANTAGGI:
• Elevate velocità d’apertura
LAMILUX CI-SYSTEM
EFC SMOKE-LIFT ME DK | Pagina16
LAMILUX CI-SYSTEM SMOKE-LIFT TWIN | Pagina 14
EVACUAZIONE FUMO E CALORE AERAZIONE
ATTIVAZIONE ELETTRICA
VANTAGGI:
• Aerazione e evacuazione fumi con un solo attuatore
• Monitoraggio condutture
• Visualizzazione dati stato impianto con pulsanti EFC
LAMILUX CI-SYSTEM
EFC SMOKE-LIFT S | Pagina 22
LAMILUX CI-SYSTEM EFC SMOKE-LIFT F100 | Pagina 6

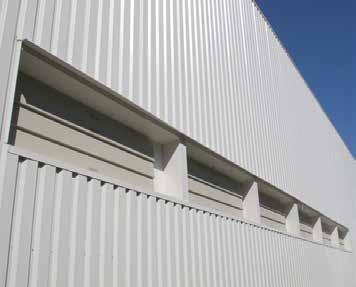

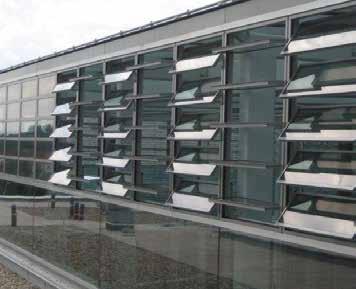

LAMILUX CI-SYSTEM EFC SMOKE-LIFT, DISPOSITIVI DI AERAZIONE | Pagina 28
BASAMENTO PARETI INCLINATE
Altezze 30, 40, 50 cm
BASAMENTO PARETI VERTICALI
Altezze 30, 40, 50 cm
L’evacuazione dei fumi è per il 10% più efficace del valore Aa (Sua) rispetto agli EFC con basamento con pareti inclinate
BASAMENTI
LAMILUX CI-SYSTEM

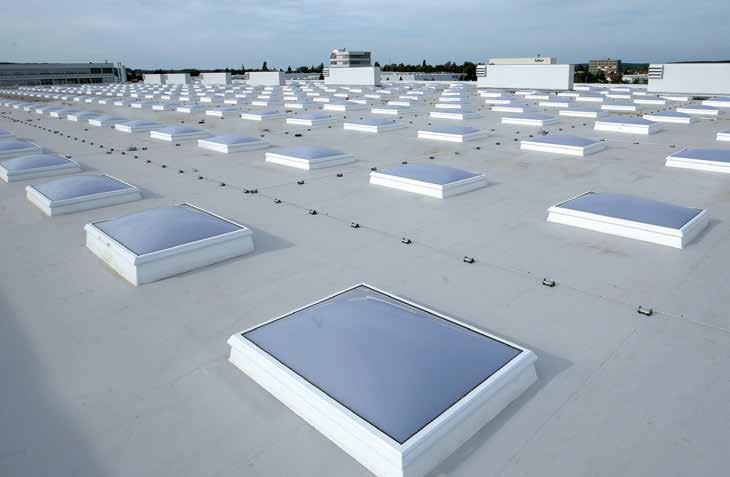

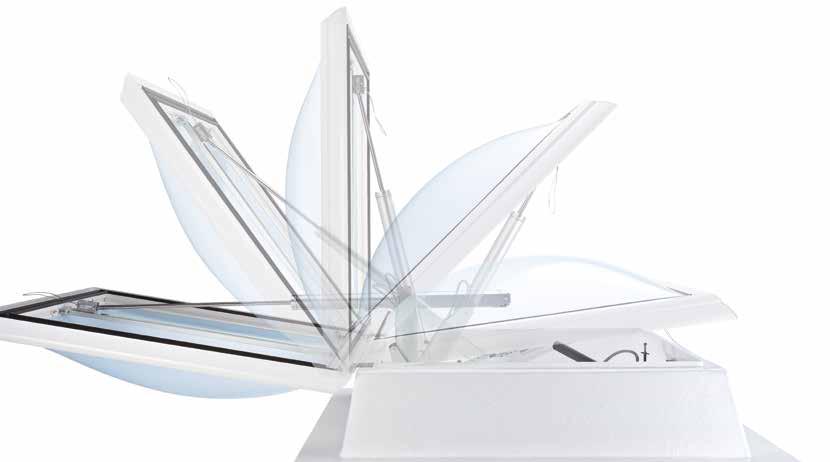

EFC SMOKE-LIFT F100
EVACUAZIONE FUMO E CALORE:
AERAZIONE:
VERSATILE ED ECONOMICO
Gli evacuatori di fumo e calore LAMILUX soddisfano sia il requisito di una rapida ed efficiente evacuazione dei fumi e del calore richiesta dai Vigili del Fuoco che l’esigenza del committente di poter contare su una soluzione economicamente vantaggiosa.
L’EFC smoke-lift CI-System F100 è composto da un basamento da raccordare al tetto e da una calotta di copertura. Non si tratta comunque affatto di prodotti di serie ma di componenti disponibili in un’ampia gamma di versioni che garantiscono varietà e flessibilità. La nostra ricca scelta di accessori permette inoltre di adattare i nostri lucernari EFC F100 agli specifici desideri del cliente e alle esigenze architettoniche e di progetto. Massima sicurezza e affidabilità con i nostri ENFC, efficaci anche in situazioni estreme!
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -15°C
...sotto l’azione del vento (fino a 150 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift CI-SYSTEM F100
• Testato a norma UNI EN 12101-2
• Nei test di funzionamento e in caso di disfunzioni nell’attivazione, il battente non sbatte sul tetto
Coefficiente di efflusso Cv da 0,60 a 0,75 Superficie utile d’apertura Aa (Sua) da 0,6 m² a 4,05 m²
RE 50/1000 + 10.000 aperture per aerazione
Da SL 500 a SL 2400
T(-15)
WL 1500
B300
• Le cartucce di CO2 dell’EFC rimangono integre in fase di attivazione CO2
EVACUATORI DI FUMO A 24VOLT
CERTIFICATI A NORMA UNI EN 12101-2 PER VANI SCALE
SECONDO NORMATIVA SIA A CUPOLA O IN VETRO

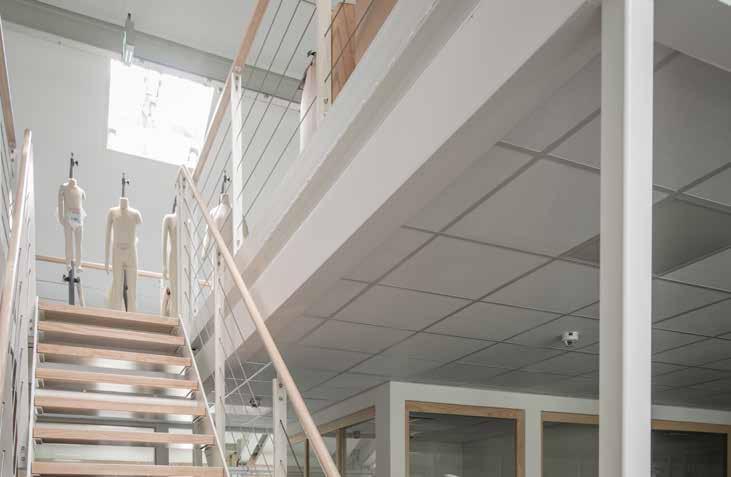

Nella maggior parte dei casi il fumo che si accumula nei vani scale deve essere fatto evacuare con sistemi elettrici, indipendenti dalla rete. A tale scopo LAMILUX offre EFC appositamente concepiti per le particolari esigenze dei vani scale che tuttavia possono essere impiegati anche in altri contesti. In molti paesi europei esistono leggi specifiche per i vani scale, in Italia per edifici pubblici o privati aperti al pubblico la normativa richiede 1m² di evacuazione di fumo.
IL NOSTRO EFC STANDARD È COSÌ COMPOSTO:
• 1 motore elettrico EFC 24Volt, con cupola o vetro, misura 125/125 cm, valore Aa (Sua) 1m² come richiesto da normativa per i vani scale.
• 1 centralina con possibilità di comando di EFC, dell’apertura per aerazione e di vari dispositivi come rivelatori di fumo, sonde termiche o sensori vento e pioggia
motore
LAMILUX CI-SYSTEM EFC SMOKE-LIFT,
SERIE GE F100 IN VETRO
NB: I meccanismi di movimentazione dell’evacuatore sono disponibili a pagamento in colore bianco, come illustrato in foto.
EVACUAZIONE FUMO E CALORE: AERAZIONE:

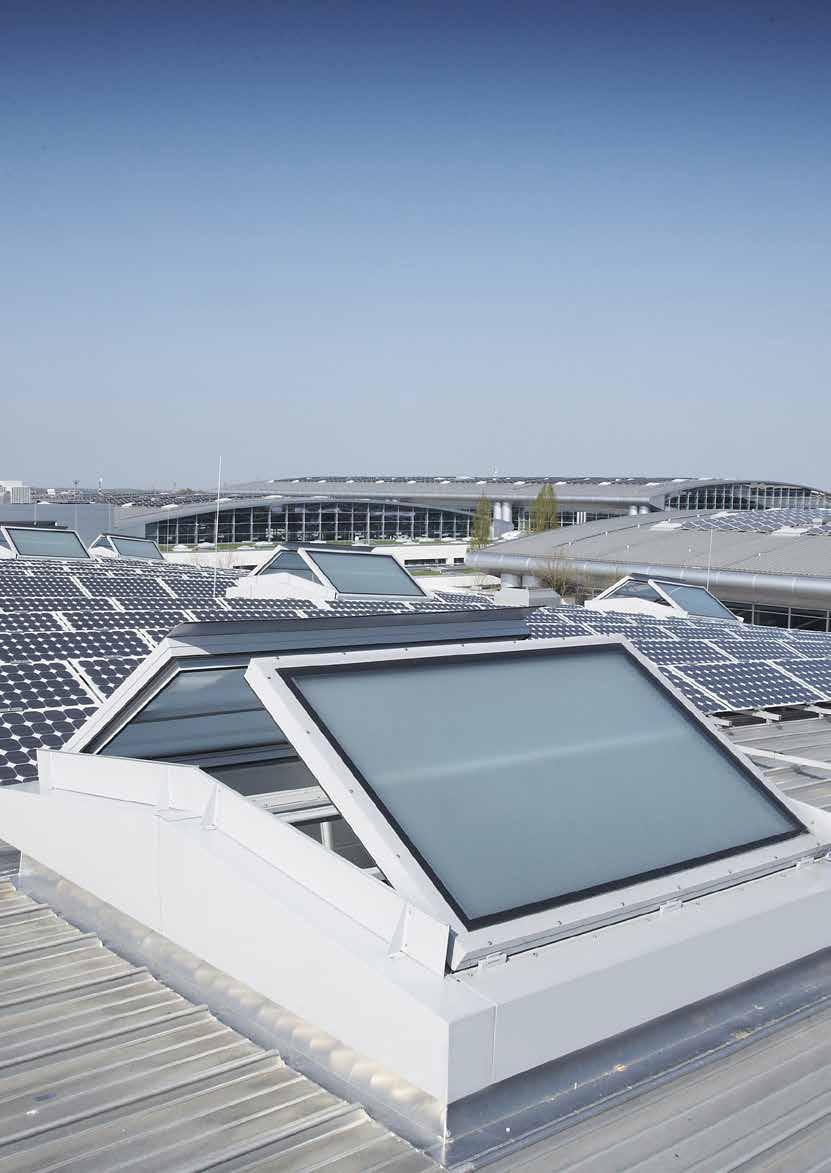

COMBINAZIONE PERFETTA: LUCERNARIO IN VETRO CON FUNZIONE EFC
Il nuovo EFC smoke-lift GE F100 unisce i vantaggi del lucernario in vetro F100 a quelli di un EFC elettrico conforme alla norma EN 12101-2.
Oltre a eccellenti valori di isolamento termico e a un gradevole design, caratterizzato dal telaio in plastica bianca, questo ENFC (a scelta da 24 V o 48 V) offre sicurezza e comfort all’interno di abitazioni e luoghi di lavoro.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST
I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -15°C
...sotto l’azione del vento (fino a 150 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift GE F100
• Sicurezza antisfondamento secondo GS Bau 18
• Sistema di aerazione a più livelli, di serie
• Semplice da chiudere in seguito a guasti nell’attivazione
• Copertura resistente agli incendi, non infiammabile
• Funzione Apri / Chiudi di serie
• Disponibile con doppio o triplo vetro isolante con coefficienti U g da 1,1 a 0,7 W/(m²K)
• Struttura assolutamente priva di ponti termici con un coefficiente U w di 1,3 - 1,0 W/(m²K) a seconda del tipo di vetro (secondo EN ISO 10077-1 per un campione di riferimento di 120 x 120 cm)
• Basamento in vetroresina termoisolato, privo di fughe, altezza 30, 40, 50 cm con coefficiente U di 0,5 W/(m²K) - 0,9 W/(m²K)
Coefficiente di efflusso Cv da 0,60 a 0,65 Superficie utile d’apertura Aa (Sua) da 0,6 m² a 1,42 m²
RE 1000 | Aerazione 10.000 + 10.000 aperture per aerazione
Da SL 500 a SL 2400
T(-15)
WL 1500
B300
DISPONIBILE ANCHE IN DOPPIO E TRIPLO VETRO
DIMENSIONI FORO SOLAIO
100/100
100/150
120/120
120/150
125/125***
150/150*
150/150**
*Valori Aa (Sua) con doppio vetro
Aa (Sua) (m²)
** Valori Aa (Sua) con triplo vetro
***ideale per vani scale come da normativa

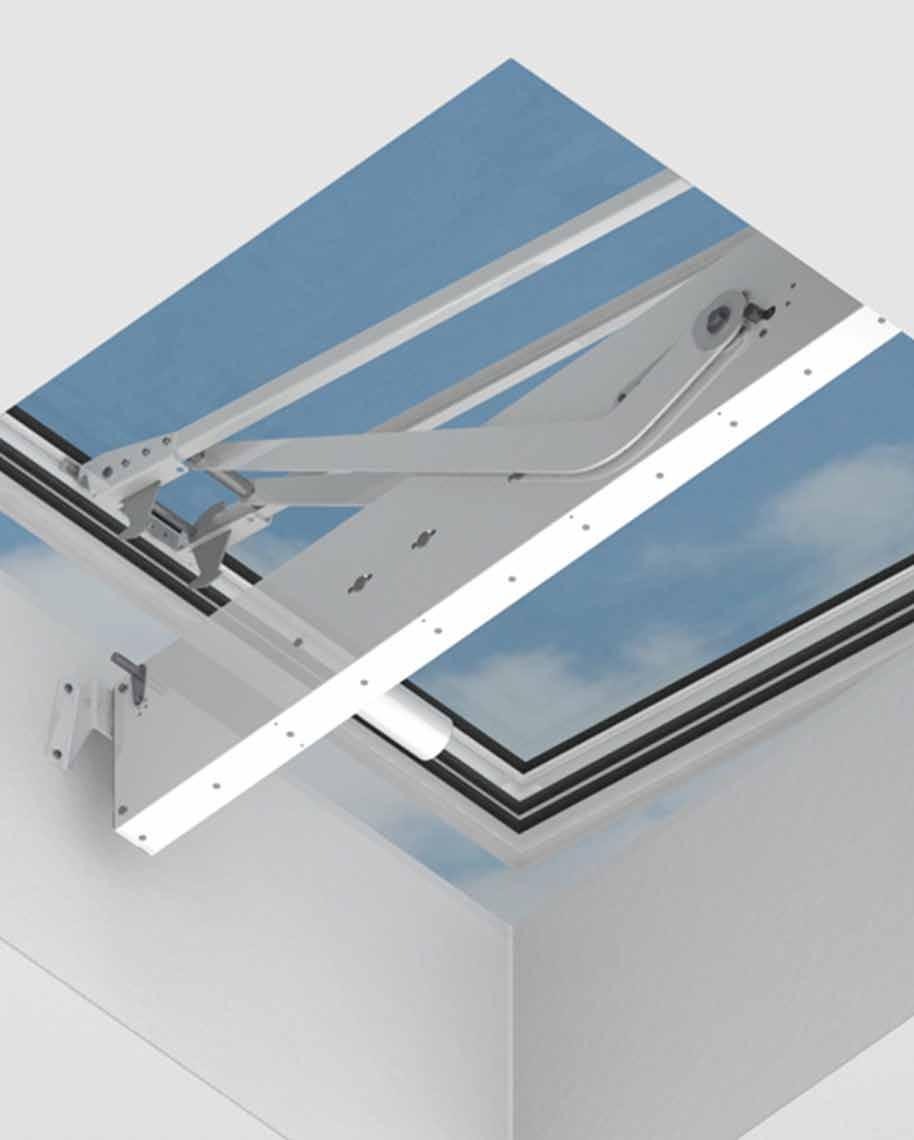

LAMILUX CI-SYSTEM EFC SMOKE-LIFT,
SERIE FE TELAIO IN ALLUMINIO CON VETRO
NB: I meccanismi di movimentazione dell’evacuatore sono disponibili a pagamento in colore bianco, come illustrato in foto. Customized
COMBINAZIONE PERFETTA: LUCERNARIO IN VETRO CON FUNZIONE EFC
Elementi personalizzati per l’illuminazione e l’evacuazione dei fumi, disponibili anche in grande formato. L’EFC smoke-lift FE offre nuove possibilità di progettazione architettonica di edifici residenziali e amministrativi.
Questo EFC, testato a norma EN 12101-2, presenta eccellenti valori di isolamento termico e acustico e la possibilità di scegliere il colore RAL del telaio in alluminio.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -15°C
...sotto l’azione del vento (fino a 150 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift FE
• Disponibile nelle versioni con inclinazione 0° e 3°
• Semplice da chiudere in seguito a guasti nell’attivazione
• Possibilità di scegliere vetri doppi o tripli
• Vetro isolante (Ug da 0,6 W/(m²K)
• Sistema di aerazione a più livelli, di serie
• Sicurezza antisfondamento secondo GS Bau 18
• Disponibile anche in versione passatetto (optional)
• Sistema Apri / Chiudi di serie
• 24 V / 48 V
• Numerose tipologie di vetro disponibili (coefficiente U g da 1,1 a 0,6 W/(m²K)
• Basamento in vetroresina termoisolato, privo di fughe, altezza 30, 40, 50 cm con coefficiente U di 0,5 W/(m²K) - 0,9 W/(m²K)
• Disponibile con pratico telecomando (optional)
*Valori Aa (Sua) con doppio vetro
** Valori Aa (Sua) con triplo vetro
***ideale per vani scale come da normativa
Coefficiente di efflusso Cv da 0,60 a 0,65 Superficie utile d’apertura Aa (Sua) da 0,6 m² a 2,84 m²
RE 1000 | Aerazione 10.000 + 10.000 aperture per aerazione
Da SL 1000 a SL 2000
T(-15)
WL 1500 B300
DIMENSIONI FORO SOLAIO 0° / 3° DIMENSIONI
100/100
100/150
100/200*
100/200**
100/240
100/250
100/300
120/120
120/150
120/180*
120/180** 120/240 120/250 120/300 125/125*** 125/250 150/150* 150/150** 150/180 150/200 150/210 150/240 150/250 150/300
VALORI Aa (Sua) (m²)
VALORI Aa (Sua) (m²) 24V 48V

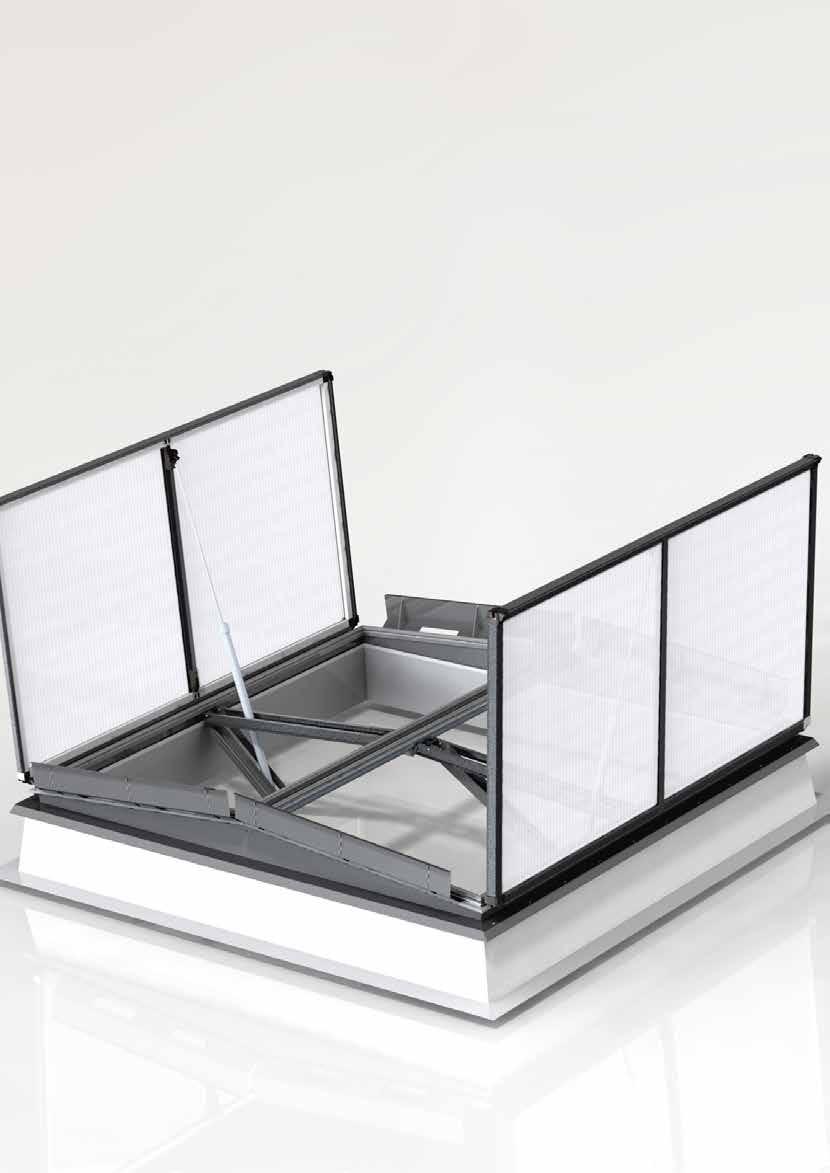

NOVITÀ: LAMILUX CI-SYSTEM
Varie tipologie di flange per la posa su qualsiasi tipo di sottostruttura di supporto e per l’integrazione in lucernari continui.
DOPPIA SICUREZZA PER
GLI
EDIFICI INDUSTRIALI CON SISTEMA
DI AERAZIONE
COMPLETA TESTATO

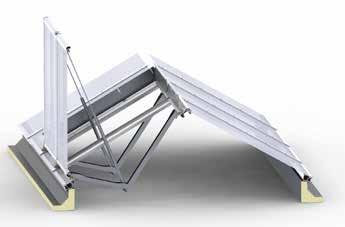

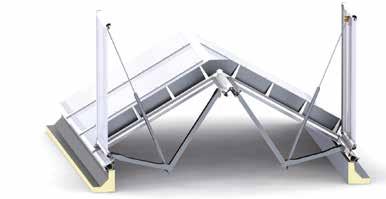

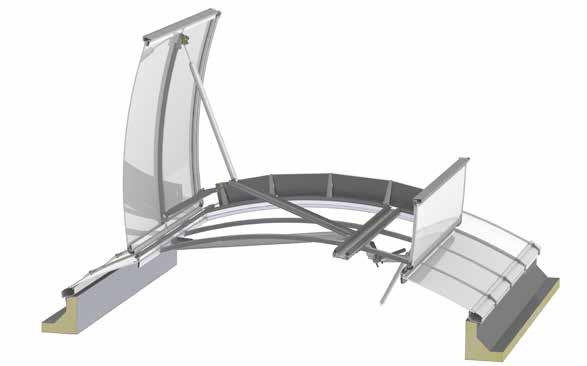

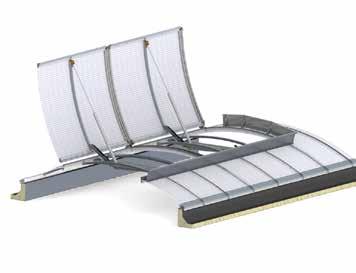

L’EFC smoke-lift Twin unisce in un unico sistema la funzione di evacuazione fumi (ai sensi EN 12101-2) e quella di illuminazione con luce naturale e di aerazione.
Grazie alla ricca gamma di vetrate in materiale plastico disponibili e ai numerosi formati, questo lucernario è ideale per l’impiego nel settore industriale.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST
I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -15°C
...sotto l’azione del vento (fino a 300 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift CI-SYSTEM TWIN
• Eccellente rapporto tra superficie utile di apertura e superficie di evacuazione fumi (disponibile in 1.600 formati)
• Possibile fornire l’elemento in grande formato fino a 3x3 m
• Posa possibile su qualsiasi tipo di sottostruttura di supporto
• Possibilità di aerazione parziale o totale
• Funzione EFC attivata con sistema pneumatico o elettrico (24V)
• L’attuatore pirotecnico con bomboletta di CO2 rimane integro in caso di test o di disfunzioni nell’attivazione
• Colore del telaio a scelta nella tabella RAL
• Resistenza a carichi di vento elevati (WL 3000)
• Con griglia anticaduta o lamiera forata a effetto fogliame (optional)
• Coefficiente Ug fino a 1,2 W/m²K
• Optional:
- disponibile come “copertura resistente agli incendi” B, roof (t1)
- classe di reazione al fuoco B, s1-d0
*Possibilmente anche su misura.
Coefficiente di efflusso Cv da 0,49 a 0,69 Superficie utile d’apertura Aa (Sua) da 0,47 m² a 6,03 m²
RE 1000 Aerazione 10.000
Da SL 300 a SL 1100
T(-5) e T(-15)
Da WL 1000 a WL 3000
B300
LAMILUX CI-SYSTEM EFC SMOKE-LIFT, SERIE ME DK IN VETRO
DOPPIA SICUREZZA PER PALAZZINE UFFICI
E EDIFICI AMMINISTRATIVI
L’EFC smoke-lift ME DK unisce in un sistema compatto la funzione di evacuazione fumi (ai sensi EN 12101-2) e quella di illuminazione con luce naturale e di aerazione. Questo lucernario fonoisolante convince soprattutto per i suoi straordinari valori di isolamento termico.
L’EFC smoke-lift ME DK può essere realizzato in grande formato e assicura pertanto una grande superficie utile di evacuazione dei fumi. Il lucernario è inoltre concepito per assicurare il ricambio d’aria quotidiano. Con l’attivazione pneumatica o elettrica (24V in base alle disposizioni EN 12101-2 o 230V) è possibile aprire i battenti con un angolo massimo anche di 90°. Il sistema di comando intelligente della funzione di aerazione consente inoltre di raggiungere valori di ricambio aria individuali per soddisfare le esigenze specifiche di ciascun edificio.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST
I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi.
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -15°C
...sotto l’azione del vento (fino a 300 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift ME DK
• Tenuta alla pioggia battente (classe E 1200 EN 12208)
• Resistenza a carichi di vento elevati (classe C4/B5 EN 12210)
• Ottimi valori di isolamento termico (coefficienti Ug da 1,1 a 0,6 W/(m²K) secondo EN 673)
• Coefficiente di trasmissione termica totale da 18 a 78 per cento
• Elevata tenuta all’aria (classe 4 EN 12207)
• Sistema di aerazione in caso di cattivo tempo (optional)
Coefficiente di efflusso Cv 0,68 Superficie utile d’apertura Aa (Sua) da 0,90 m² a 2,59 m²
RE 50/1000 + 10.000 aperture per aerazione
Da SL 500 a SL 1000
T(00) T(-05) T(-15)
WL 1500
B300
DIMENSIONI FORO SOLAIO
120/120 120/180 120/240 150/150 150/210 150/240 180/180 180/250 200/200
LAMILUX CI-SYSTEM
EVACUAZIONE FUMO E CALORE:
AERAZIONE:
EVACUAZIONE FUMI E MASSIMA EFFICIENZA ENERGETICA

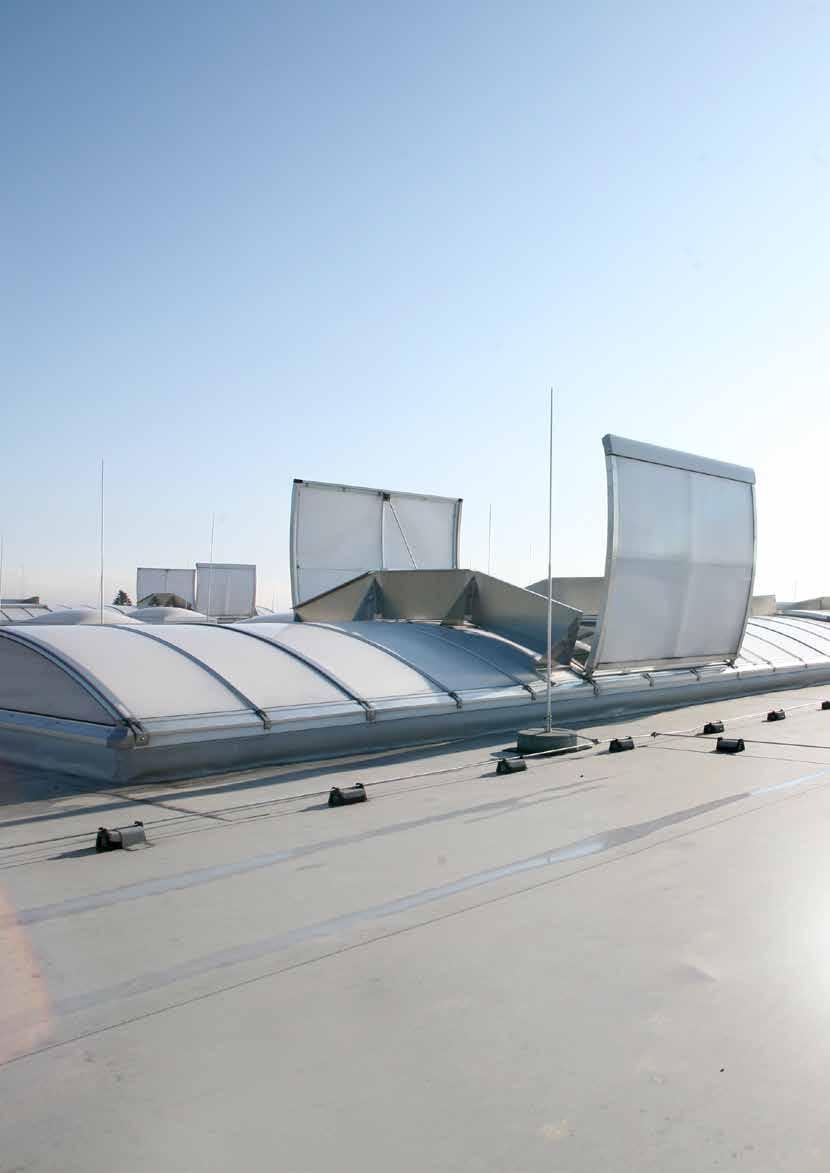

Il lucernario continuo B viene equipaggiato con evacuatori di fumo e calore che soddisfano tutti i requisiti della norma EN 12101-2. Per la funzione di evacuazione fumi possono essere integrati nel lucernario un battente semplice o battenti doppi, azionabili sia per assicurare il normale ricambio dell’aria che per l’aerazione in caso di cattivo tempo.
Efficienza energetica: il “Blower-Door-Test” (telaio dei battenti ad attivazione termica/vetro analogo a quello del lucernario continuo) attesta l’elevata tenuta all’aria del lucernario continuo con i battenti chiusi. Sicurezza e stabilità: i battenti aperti degli EFC resistono a forti carichi di vento, anche se sono di grandi dimensioni, grazie alla presenza di traverse articolate, montate su supporto elastico e collegate direttamente alla struttura del battente.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -5°C
...sotto l’azione del vento (fino a 300 kg/m²)
...in caso di incendio
VANTAGGI

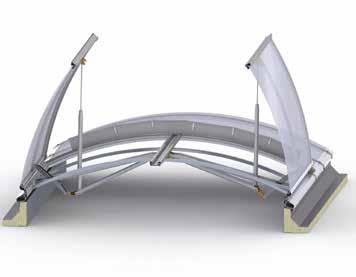

EFC smoke-lift B
• Nessun flash-over. Grazie alla protezione lineare antincendio brevettata (LDS) i requisiti della norma DIN 18234 sono soddisfatti anche senza creare una fascia di sicurezza con la ghiaia
• L’attuatore pirotecnico con bomboletta di CO2 rimane integro in caso di test o di disfunzioni nell’attivazione
Coefficiente di efflusso Cv da 0,60 a 0,65
Superficie utile d’apertura Aa (Sua) da 0,59 m² a 7,40 m²
RE 1000 + 10.000 aperture per aerazione
RE 11000
Da SL 500 a SL 1100
T(-5)
Da WL 1500 a 3000
B300
• Eccellenti valori di isolamento termico senza formazione di ponti termici
• Elemento idoneo come copertura in materiale autoestinguente a norma DIN 18230 e, su richiesta, come “copertura resistente agli incendi” secondo DIN 4102-7, resistente alle braci vaganti e al calore radiante
BATTENTI IN DIVERSE VARIANTI PER VALORI DI EVACUAZIONE
FUMI E CALORE TRA I MIGLIORI DEL MERCATO
Grazie a una nuova tecnologia è possibile produrre EFC di dimensioni finora mai realizzate. L’EFC smoke-lift B con battente semplice o battenti doppi può essere integrato nel lucernario continuo realizzando numerose possibili combinazioni e creando la superficie utile di evacuazione dei fumi più adatta alle esigenze dell’edificio. In caso di incendio i battenti potranno essere aperti rapidamente mediante attuatore pirotecnico, attuatore pirotecnico e bomboletta di CO2 o attuatore elettrico telecomandato. Anche i battenti dell’EFC possono essere utilizzati per l’aerazione dei locali, azionandoli con comando elettrico/pneumatico.
EFC SMOKE-LIFT CI-SYSTEM B CON BATTENTI DOPPI ASIMMETRICI
EFC SMOKE-LIFT B CON BATTENTI DOPPI SIMMETRICI
EFC SMOKE-LIFT B CON BATTENTE SINGOLO CON APERTURA IN TANDEM DI SERIE
TS = EFC con sistema di apertura in tandem di serie
• Ampia superficie utile di evacuazione fumi fino a 7,40 m² con un solo ENFC
• Fino a 4 battenti che si aprono e si chiudono indipendentemente l’uno dall’altro per la massima sicurezza di funzionamento
• Resistenza ad alti carichi di neve/vento SL 1000 con superficie utile di evacuazione fino a 3,74 m²
• ENFC con ampia superficie di aerazione e superficie geometrica di apertura fino a 12,34 m²
• Grande superficie di evacuazione fumi in lucernari continui poco estesi in lunghezza
VANTAGGI
LAMILUX CI-SYSTEM
EVACUAZIONE FUMO E CALORE:
AERAZIONE:
UN EVACUATORE DI FUMO E CALORE MODULARE

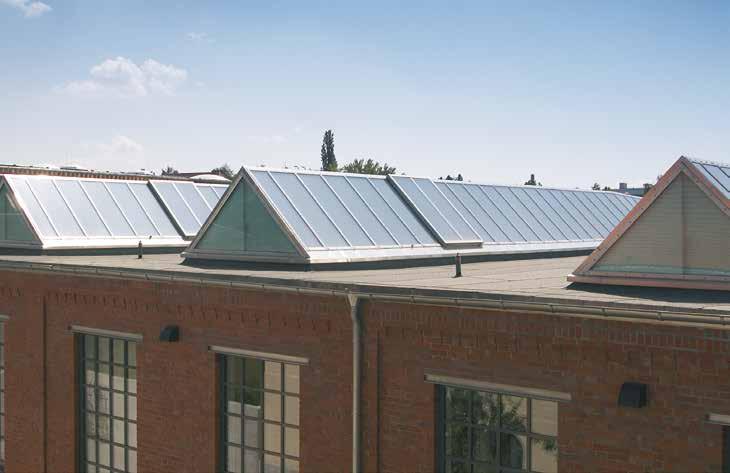

Il lucernario continuo S può - se necessario - essere equipaggiato con evacuatori di fumo e calore che soddisfano tutti i requisiti della norma EN 12101-2.
Nella struttura particolarmente robusta e priva di ponti termici di questo lucernario, che può raggiungere anche campate di sei metri, è possibile integrare battenti a taglio termico con funzione di evacuazione di fumo e calore (EFC) e di aerazione naturale. A tale scopo è possibile combinare in maniera modulare battenti di diverso formato, disponendoli in base alla superficie di evacuazione fumi richiesta.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST
I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -5°C
...sotto l’azione del vento (fino a 300 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift S
• Idoneo come superficie in materiale autoestinguente
• Buoni valori di isolamento termico
• Soluzione architettonica ideale per lucernari a doppio spiovente
• L’attuatore pirotecnico con bomboletta di CO2 rimane integro in caso di test o di disfunzioni nell’attivazione
• Battenti disponibili in numerose combinazioni per avere sempre la soluzione ideale per qualsiasi esigenza
Coefficiente di efflusso Cv da 0,60 a 0,65
Superficie utile d’apertura Aa (Sua) da 0,32 m² a 6,50 m²
RE 1000 + 10.000 aperture per aerazione
RE 11000
Da SL 500 a SL 1100
T(-5)
Da WL 1500 a 3000 B300
SUPERFICIE GEOMETRICA D’APERTURA
UTILE D’APERTURA
POSSIBILITÀ DI COMBINARE LA MISURA X (LUNGHEZZA BATTENTE) CON LA MISURA Y (LARGHEZZA BATTENTE) IN FUNZIONE DELLA LARGHEZZA RICHIESTA DEL LUCERNARIO CONTINUO.

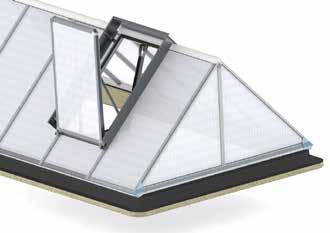

EFC SMOKE-LIFT SE30 BATTENTE SINGOLO
EFC SMOKE-LIFT SE45 BATTENTE SINGOLO
EFC SMOKE-LIFT SE-SHED60 BATTENTE SINGOLO

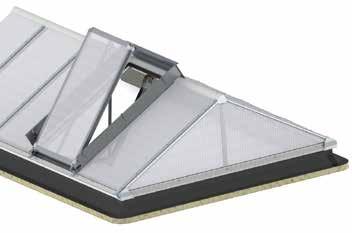

EFC SMOKE-LIFT S CON BATTENTI DOPPI SIMMETRICI EFC SMOKE-LIFT S CON BATTENTE SINGOLO CON SISTEMA DI APERTURA IN TANDEM DI SERIE
UTILE D’APERTURA
POSSIBILITÀ DI COMBINARE LA MISURA X (LUNGHEZZA BATTENTE) CON LA MISURA Y (LARGHEZZA BATTENTE) IN FUNZIONE DELLA LARGHEZZA RICHIESTA DEL LUCERNARIO CONTINUO.
EFC SMOKE-LIFT SE30 BATTENTE DOPPIO
TS
TS
TS
EFC SMOKE-LIFT SE45 BATTENTE DOPPIO
TS
TS
TS
* BATTENTI CHE SOPPORTANO ALTI CARICHI DI NEVE ** MASSIMA SUPERFICIE UTILE D’APERTURA OFFERTA DA UN LUCERNARIO RISPETTO
LUCERNARIO CONTINUO S 30°
LUCERNARIO CONTINUO S 45°

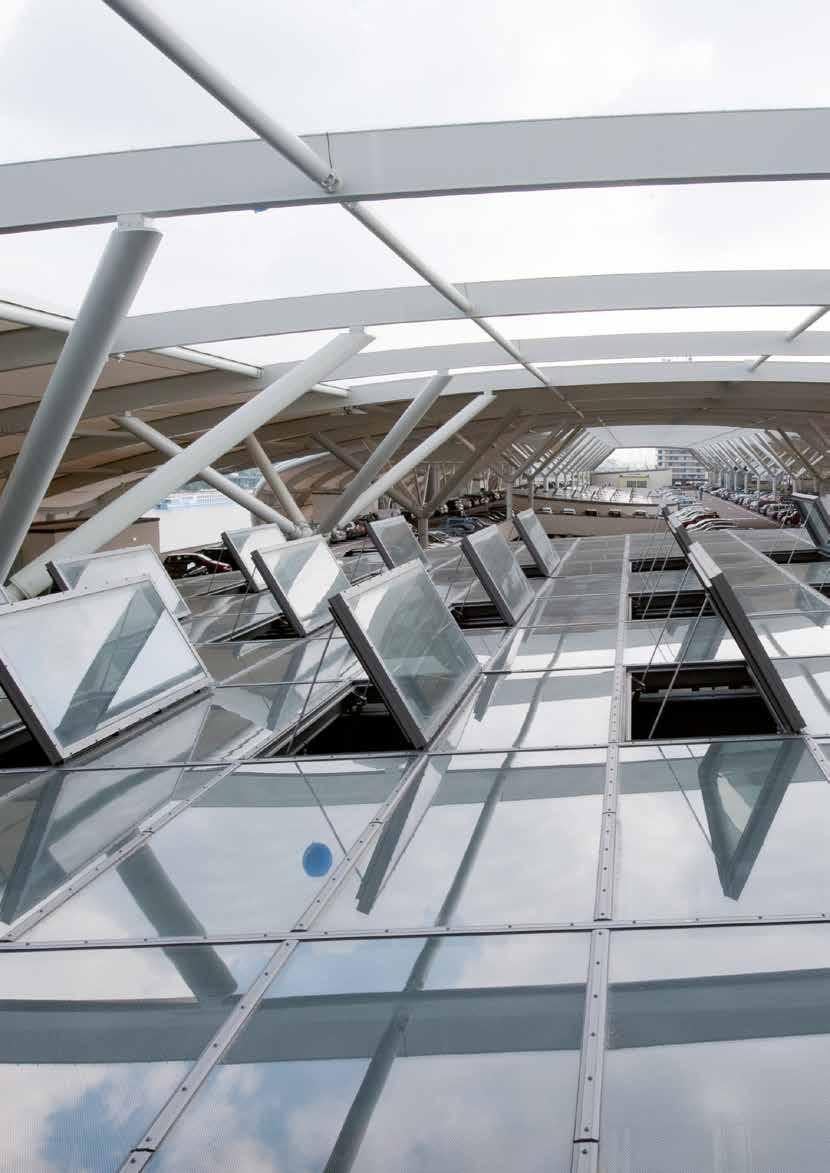

LAMILUX CI-SYSTEM EFC SMOKE-LIFT,
SERIE M IN VETRO
EVACUAZIONE FUMO E CALORE:
AERAZIONE:
LAMILUX EFC SMOKE-LIFT, SERIE M
Questo EFC ha il sistema di battenti ideali per assicurare la funzione di evacuazione di fumo e calore nei lucernari in vetro di LAMILUX. Possibilità di posa con inclinazioni da 0° a 90°.
PARAMETRI DI TEST AI SENSI UNI EN 12101-2 E RISULTATI DEI TEST
I nostri ENFC aprono affidabilmente il lucernario in posizione di evacuazione fumi in soli 60 secondi...
...e assicurano la fuoriuscita di grandi quantità di fumo
...dopo il test di durata (1000 volte in posizione di evacuazione fumi e 10.000 volte in posizione di aerazione)
...sotto l’azione della neve
...in caso di gelo con temperature interne fino a -5°C
...sotto l’azione del vento (fino a 150 kg/m²)
...in caso di incendio
VANTAGGI
EFC smoke-lift M
• Larghezza e altezza dei battenti a scelta
• (fino a 2,50 m per battenti di dimensioni massime di 3,00 m² con lastra in vetro / con policarbonato fino a 3,50 m²)
• Conforme alla norma europea EN 12101-2 per gli evacuatori di fumo e calore
Coefficiente di efflusso Cv da 0,56 a 0,70 Superficie utile d’apertura Aa (Sua) da 0,14 m² a 6,00 m²
RE 50/1000 + 10.000 aperture per aerazione
Da SL 500 a SL 1000
T(00) T(-05) T(-15)
WL 1500
B300
• Scelta degli attuatori: sistema pneumatico o elettrico 24V
• Ideale anche per interventi di risanamento di vecchi lucernari in vetro perché può essere integrato in sistemi di altri produttori
LAMILUX CI-SYSTEM EFC SMOKE-LIFT,
DISPOSITIVI DI AERAZIONE
OTTIMA EFFICACIA
L’afflusso di aria dal basso dell’edificio ottimizza la funzione di evacuazione dei fumi e del calore perché si crea un effetto camino (tiraggio naturale) che spinge automaticamente il fumo verso l’alto. L’apporto di aria deve essere programmabile e quindi gestibile come per tutti gli altri impianti EFC.
LAMILUX G-AIR
LAMILUX B-AIR
MATERIALE
Profili in alluminio estruso a taglio termico
DIMENSIONI
Larghezza: fino a 1800 mm senza piantone centrale
1801 – 3600 mm con piantone centrale
Altezza: a partire da 300 mm
TAMPONAMENTO LAMELLE
Pannello in alluminio (Ug = da 1,0 a 1,3 W/m²K)
Vetro isolante (Ug = da 0,7 a 1,1 W/m²K)
ATTUATORI
Cilindro pneumatico
Motore elettrico 24V
L‘EFC smoke-lift dispositivo di aerazione a lamelle G-Air, testato a norma UNI EN 12101-2, può essere installato in edifici residenziali e amministrativi ma anche in capannoni produttivi e magazzini.*
MATERIALE
Alluminio
DIMENSIONI
Larghezza: 600 – 2400 mm
Lunghezza (altezza): 720 – 2920 mm
TAMPONAMENTO LAMELLE
Alluminio a parete semplice o doppia con coibentazione
Policarbonato opale o trasparente
Vetro isolante
ATTUATORI
Cilindro pneumatico
Motore elettrico 24V
L‘EFC smoke-lift dispositivo di aerazione a lamelle B-Air, testato a norma UNI EN 12101-2, assicura anche l’aerazione a prova di pioggia ed è ideale per l’impiego in edifici industriali.*
*Sul nostro sito trovate ulteriori informazioni: www.greenlux.it/lamelle-aerazione-efc
SISTEMI DI COMANDO
SICUREZZA - EFFICIENZA ENERGETICA - COMFORT
La sicurezza, l’efficienza energetica e il comfort di un edificio dipendono in larga misura dall’installazione di sistemi di building automation che rappresentano l’elemento chiave dei progetti futuri, orientati alla sostenibilità ambientale e ai valori.
LAMILUX progetta e realizza gli impianti tecnici di un edificio integrandoli in un complesso sistema di building automation. L’azienda è da anni specializzata nella produzione di sistemi di comando e automazione intelligenti che gestiscono gli aspetti legati alla prevenzione incendi, all’efficienza energetica e al comfort abitativo.
PROGETTAZIONE – INTEGRAZIONE - AUTOMAZIONE
Dalla soluzione domotica semplice per progetti di piccole dimensioni ai sistemi di automazione molto complessi per grandi progetti, LAMILUX si propone come general contractor e offre tutti i servizi chiavi in mano per garantire un risultato affidabile: dalla progettazione degli impianti di comando e dei componenti pneumatici ed elettrici fino alla loro installazione, messa in funzione e manutenzione.
SCEGLIETE I NOSTRI SISTEMI PER LA GESTIONE DI
• evacuatori di fumo e calore
• sistemi di battenti per l’aerazione naturale
• luce e ombreggiamento
• attivazione delle luci elettriche comandata da sensori
• attivazione dei climatizzatori in funzione della temperatura e approfittate dell’integrazione degli impianti per la sicurezza dell’edificio, l’efficienza energetica e il comfort abitativo.
AVVALETEVI DELLA NOSTRA ESPERIENZA PRATICA
SERVIZIO DI CONSULENZA INDIVIDUALE
State realizzando una nuova costruzione o ristrutturando un edificio e avete l’intenzione di installare un impianto di evacuazione fumi e calore per offrire un sistema sicuro di prevenzione incendi?
Il nostro servizio di consulenza è a vostra disposizione per assistervi con professionalità nella progettazione e nel corretto dimensionamento degli EFC e trovare insieme una soluzione su misura per lo specifico progetto.
OFFRIAMO AI CLIENTI UN AIUTO PER DISTRICARSI NELLA GIUNGLA
DELLE DISPOSIZIONI NORMATIVE
CORSI DI FORMAZIONE SUGLI EFC E SULLA PREVENZIONE INCENDI
Il numero di leggi, normative e regolamenti emanati nel settore della prevenzione incendi è enorme, in particolare per quel che riguarda il tema dell’evacuazione di fumo e calore. Ma quale normativa ha la priorità in fatto di progettazione e realizzazione di impianti EFC? Le disposizioni di legge sulle costruzioni industriali o i regolamenti edilizi? Quale disposizione assume carattere di norma di legge? Quale invece è interpretabile e quale flessibile?
Con i nostri corsi di formazione intendiamo aiutarvi a orientarvi nell’intricato puzzle di regolamenti e normative e nella loro interpretazione. Quest’offerta è rivolta da un lato ai nostri clienti e ai progettisti ma anche alle autorità e ai corpi dei Vigili del Fuoco.
RISANAMENTO DI EFC
UN SOLO PARTNER PER QUALSIASI ESIGENZA
Quando un impianto EFC invecchia, una buona consulenza e un intervento di risanamento professionali comportano spesso costi elevati e un grande impegno. Diversa è la situazione se ci si rivolge a LAMILUX.
Consulenza, soluzioni su misura - inclusi sistemi di comando e controllo - e tutti i lavori relativi all’intervento di risanamento sono offerti, su richiesta, da LAMILUX con un pacchetto completo “chiavi in mano”. Innanzitutto si effettua il sopralluogo iniziale per verificare le condizioni effettive del sito, la presenza dei requisiti per poter conformare l’impianto alle nuove disposizioni normative e la possibilità di realizzare una soluzione economicamente vantaggiosa. Quindi viene elaborato un progetto organizzando i lavori di smontaggio e smaltimento e le misure di sicurezza per la tutela di persone e cose. Successivamente si monta l’impianto EFC collaborando con esperti carpentieri e lattonieri. Gli specialisti LAMILUX installano infine i complessi sistemi di comando e controllo degli impianti.
GLI EFC DEVONO FUNZIONARE AFFIDABILMENTE
L’IMPORTANZA DELLA MANUTENZIONE
I proprietari/conduttori di un impianto di evacuazione di fumo e calore sono tenuti ad adottare le necessarie misure preventive per garantire l’incolumità delle persone in caso di incendio. Chi non esegue la manutenzione degli EFC viola le disposizioni dirette e indirette previste dal Regolamento Edilizio e dalla norma UNI 9494-3.
Chi esegue la manutenzione ordinaria degli impianti invece non solo riduce considerevolmente il rischio di provocare danni ma anche il proprio limite di responsabilità.
ANCHE CHI ESEGUE INTERVENTI DI MANUTENZIONE POCO FREQUENTI RISPONDE DELLE RELATIVE CONSEGUENZE
In conformità alle disposizioni VdS i lavori di manutenzione possono essere eseguiti solo da ditte in possesso di un attestato del produttore di EFC che assicura la fornitura dei ricambi originali, che hanno inoltre ricevuto un adeguato addestramento sui sistemi e che dispongono delle necessarie qualifiche tecniche.
NORMA DIN 18234 PIENAMENTE SODDISFATTA CON LAMILUX
La norma DIN 18234 è la legge di riferimento per i tetti piani. Negli scorsi anni il campo di applicazione della norma è stato notevolmente ampliato ed è stata abolita la restrizione dell’applicazione al solo settore industriale. I tetti possono inoltre essere testati e classificati, ai fini della prevenzione degli incendi, in funzione dell’obiettivo di sicurezza di “limitare la propagazione dell’incendio sul tetto”.
Pesante strato protettivo superficiale
LAVORIAGGIUNTIVI
Strato termoisolante ai sensi DIN 18234-3,4.1
Conversa in acciaio
SOLUZIONE LAMILUX
Basamento con flangia di base termoisolata e listello di raccordo in PVC rigido
EFC SOLO APRI
EFC PNEUMATICO:
EFC ELETTRICO:
EFC SOLO APRI Funzione di aerazione
EFC PNEUMATICO:
EFC ELETTRICO:
EFC APRI|CHIUDI
EFC PNEUMATICO:
EFC ELETTRICO:
EFC APRI|CHIUDI Funzione di aerazione
EFC PNEUMATICO:
EFC ELETTRICO:
EFC APRI|CHIUDI Ricambio d’aria
EFC PNEUMATICO:
EFC ELETTRICO:
LUCERNARIO F100 A CUPOLA
LUCERNARIO CONTINUO B
LUCERNARIO IN VETRO F
LUCERNARI VERTICALI
LUCERNARI IN VETRO PR60
SISTEMI DI COMANDO PER EFC
IMPIANTI FOTOVOLTAICI
LUCERNARIO CONTINUO S
RISANAMENTO DI LUCERNARI
EVACUATORI DI FUMO E CALORE
EFC SMOKE-LIFT, SERIE TWIN
MATERIE PLASTICHE RINFORZATE CON FIBRE
I dati tecnici riportati nel presente prospetto corrispondono allo stato dell’arte al momento della stampa del prospetto stesso e possono essere oggetto di modifiche. I nostri dati tecnici fanno riferimento a calcoli e informazioni ricevute dai fornitori o sono stati determinati sulla base di test condotti da un istituto di prove indipendente, nel rispetto delle vigenti normative. I coefficienti di trasmittanza termica delle nostre lastre acriliche sono stati calcolati in base al “Metodo degli elementi finiti” prendendo a riferimento i valori previsti dalla norma DIN EN 673 per i vetri isolanti. A tale proposito - tenendo conto dell’esperienza pratica e delle caratteristiche specifiche delle resine utilizzate - è stata definita una differenza di temperatura di 15 K tra le superfici esterne dei materiali. I valori funzionali sono riferiti solo ai provini di dimensioni pari a quelle previste per l’esecuzione delle prove. Non si forniscono ulteriori garanzie, in particolare in caso di condizioni di installazione modificate o se vengono eseguite misurazioni sulla struttura in un secondo momento.
LAMILUX Heinrich Strunz GmbH
Zehstraße 2 Postfach 1540 95111 Rehau Tel.: +49 (0) 92 83 / 5 95-0 Fax +49 (0) 92 83 / 5 95-29 0
E-Mail: information@lamilux.de www.lamilux.de
