Bachelorproef Project Iris - Lucas Coussement

PROJECT IRIS

TEMPORARY INSTALLATIONS INTERIOR DESIGN 2024-25 -

LUCAS COUSSEMENT

VOORONDERZOEK

Project Iris

ONDERZOEK

Project Iris

Context & Analyse

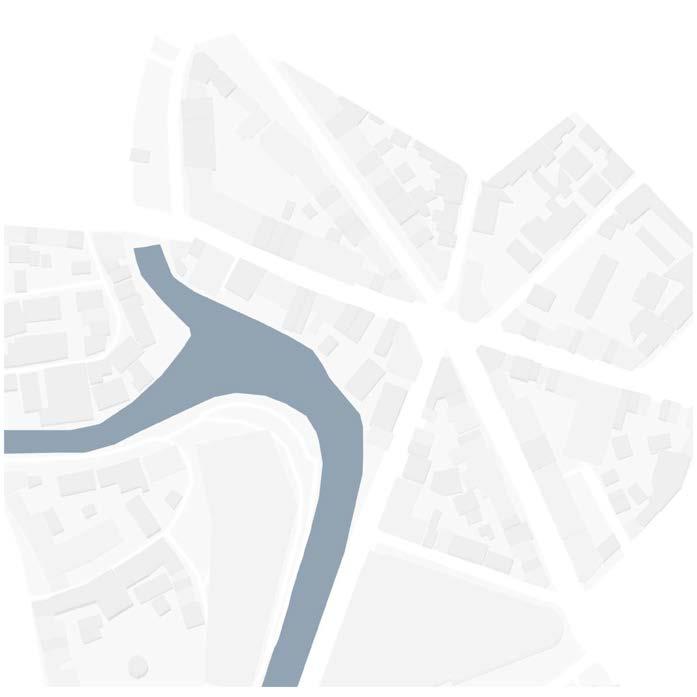

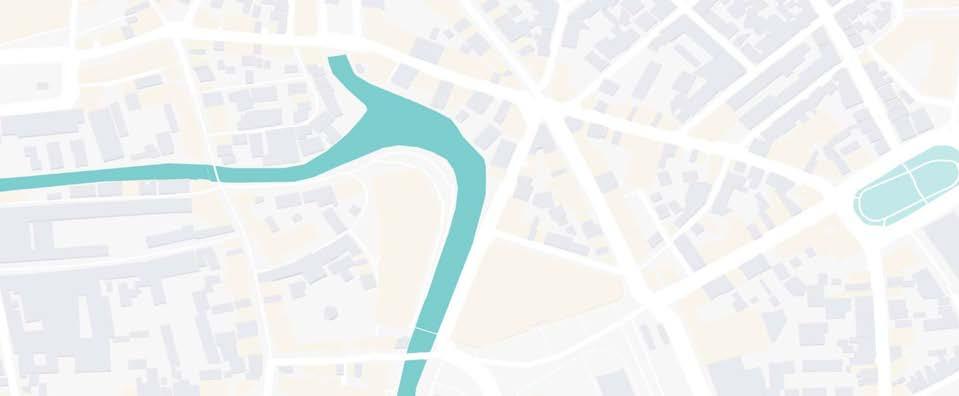

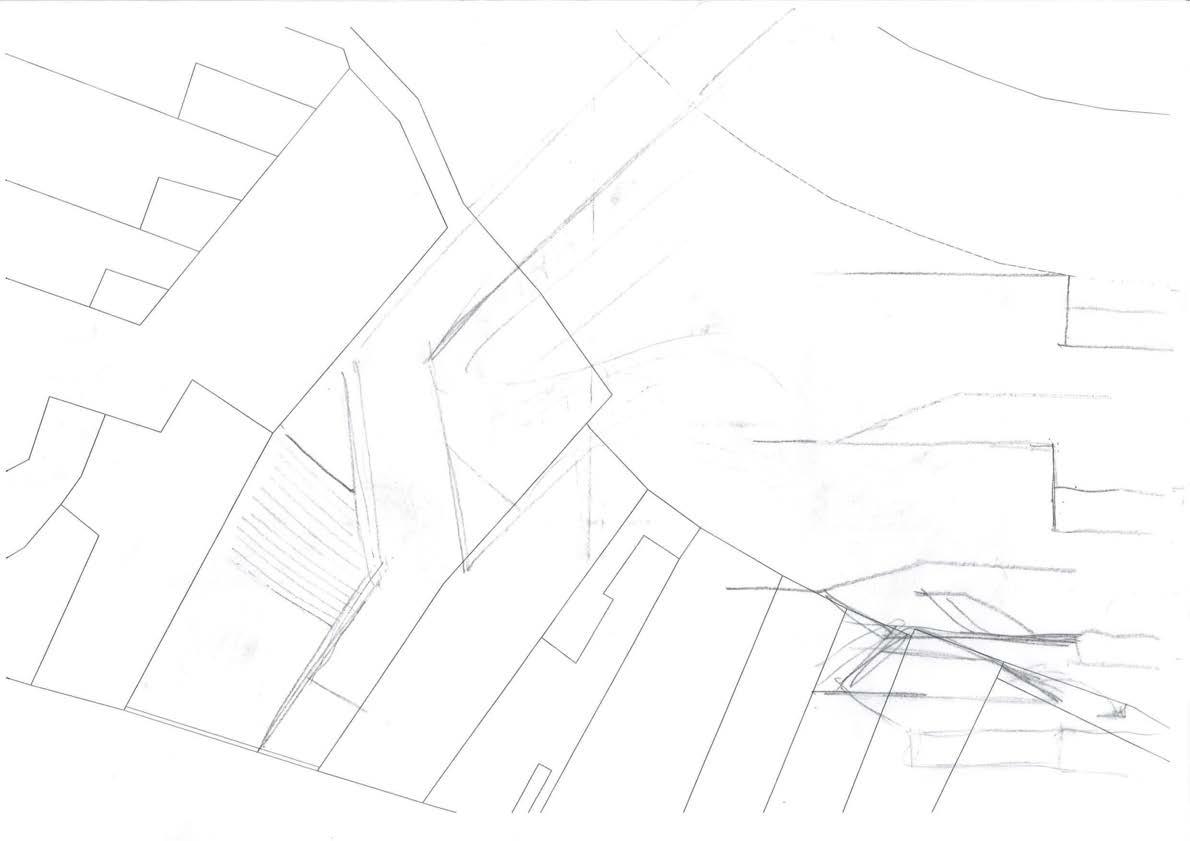

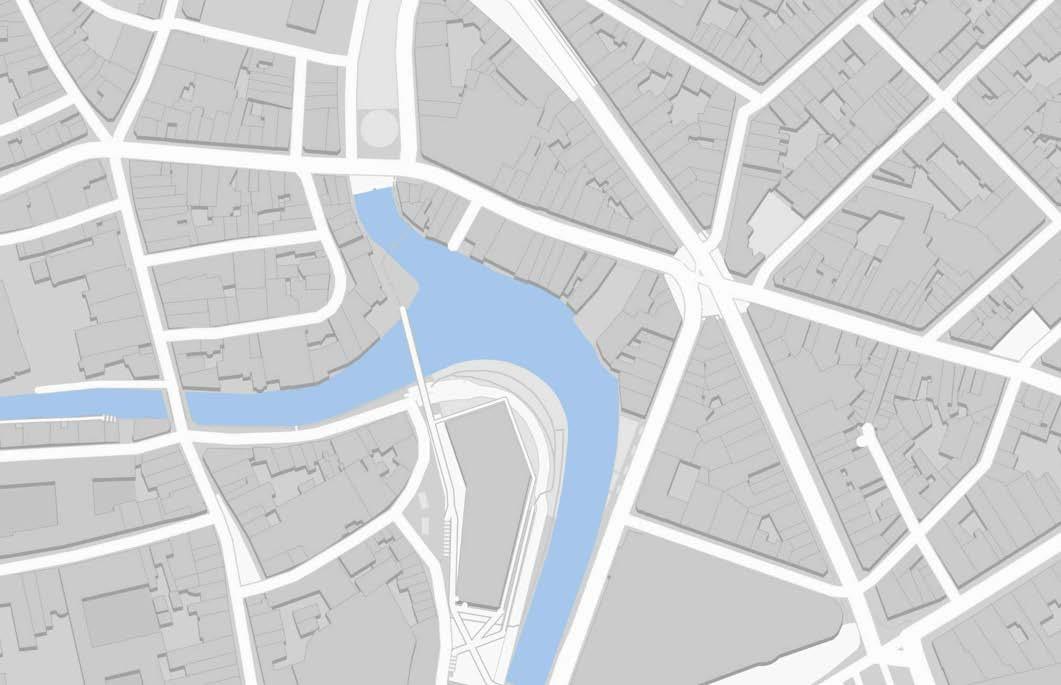

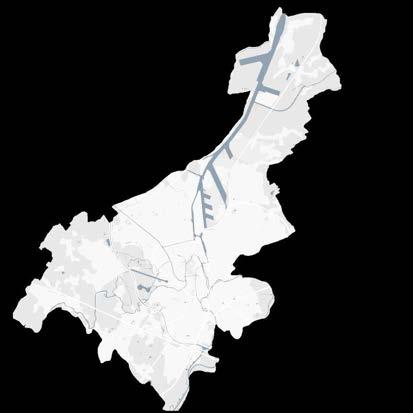

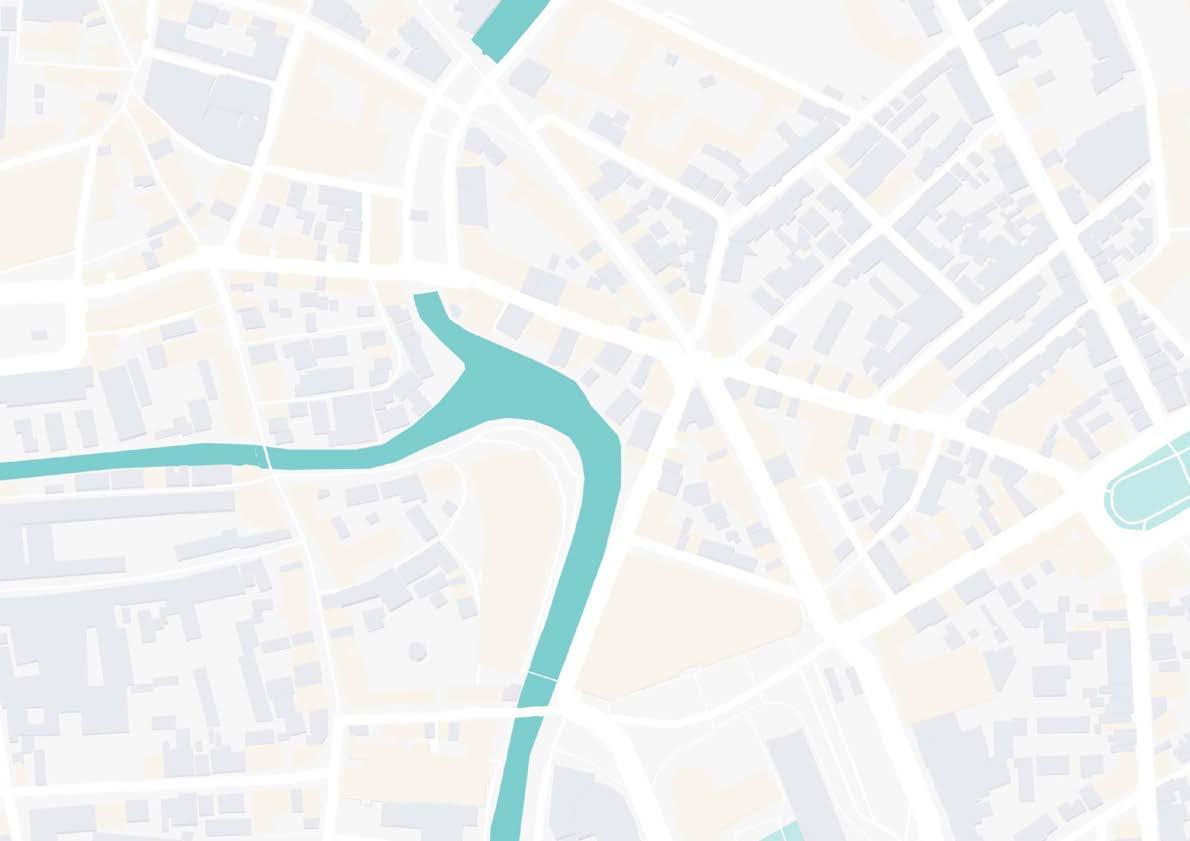

Ruimtelijke Analyse

Max. 5min wandelafstand

Context

& Analyse

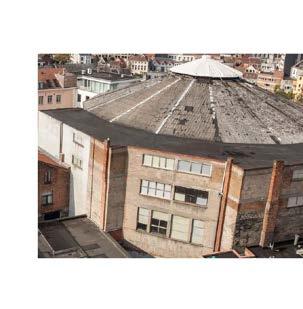

Historische Context Gent Zuid

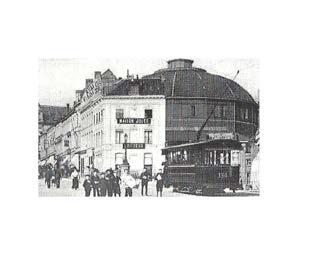

Vroegere Zuid-station en Zoo

Het Gentse Zuidstation werd in de 19e eeuw gebouwd en speelde een cruciale rol in het spoorverkeer van de stad. Het bevond zich waar nu het Woodrow Wilsonplein ligt, beter bekend als “de Zuid.” In de nabijheid lag de Gentse Zoo, die in 1851 werd opgericht in de buurt van het huidige Citadelpark. De dierentuin huisvestte exotische dieren en was een populaire trekpleister, maar door financiële problemen en de opkomst van andere attracties sloot ze in 1904. Het Zuidstation zelf werd in de jaren 1920 afgebroken om plaats te maken voor de uitbreiding van de stad en het openbaar vervoer, met het Sint-Pietersstation als nieuwe hoofdhalte.

Context & Analyse

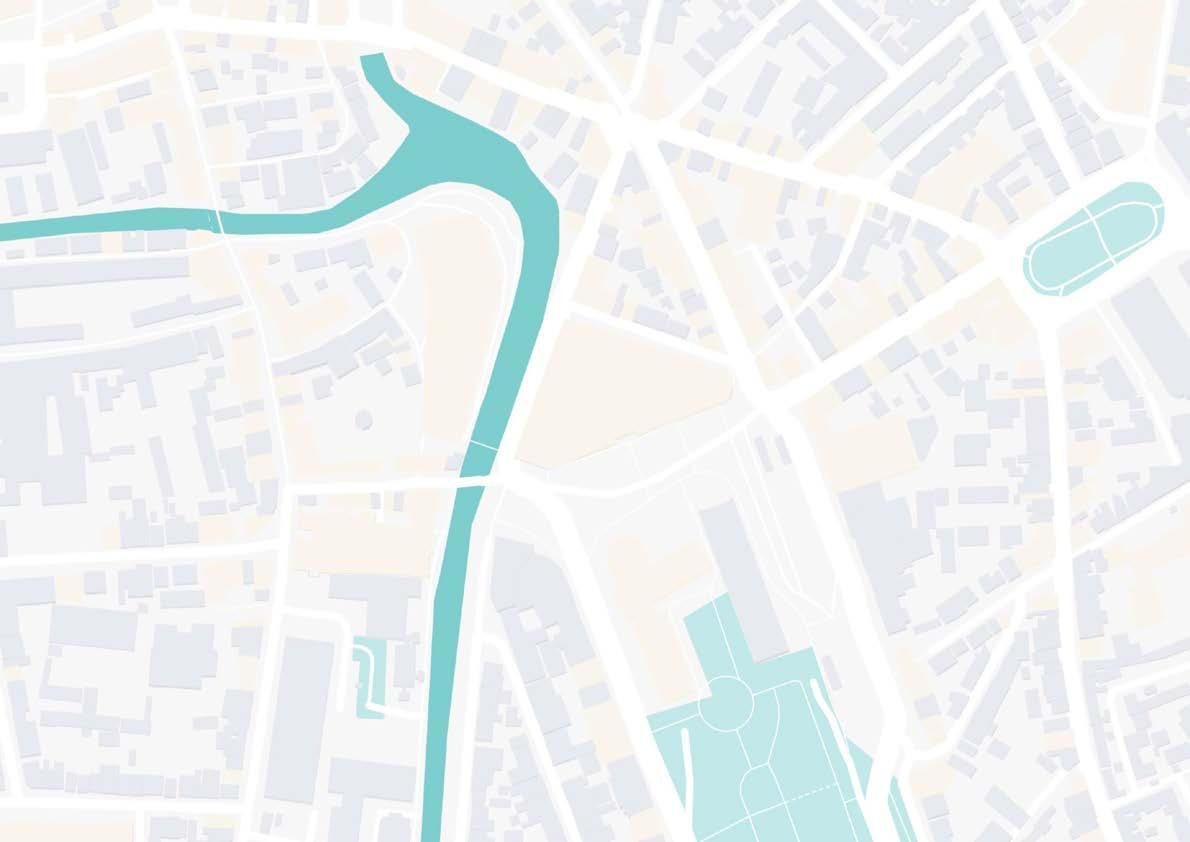

Omgevingsanalyse: Bereikbaarheid & Functies

Auto/fietser

Context & Analyse

Conclusie

Bereikbaarheid

Knooppunt voor openbaar vervoer waar voetgangers, auto’s, bussen en trams samenkomen.

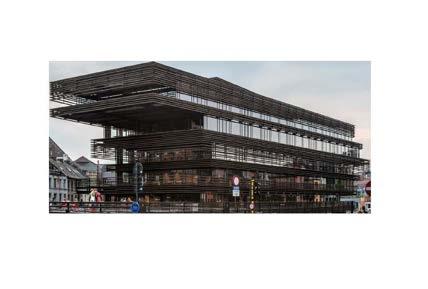

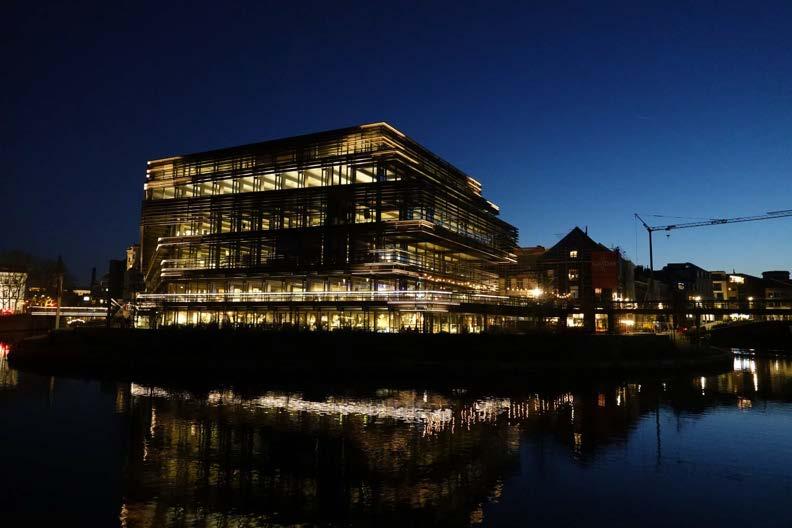

Culturele voorzieningen

Verschillende kunstgalerijen, bibliotheek en podiumkunsten.

Winkelmogelijkheden

Shoppingcenter, vele winkels en restaurants nabijgelegen.

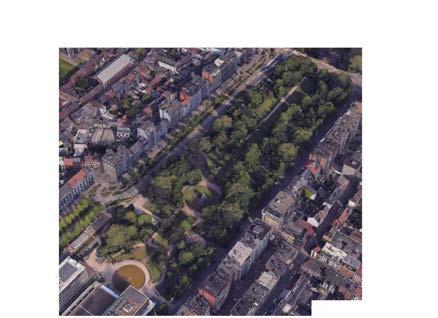

Gebrek aan groen

Sint-Anna plein & Zuidpark zijn moeilijk bereikbaar of verstopt.

Sfeer

Drukke passagesfeer, versteend met weinig groen.

Verkeersdrukte

Op bepaalde momenten enorm druk door knooppuntfunctie.

Context & Analyse

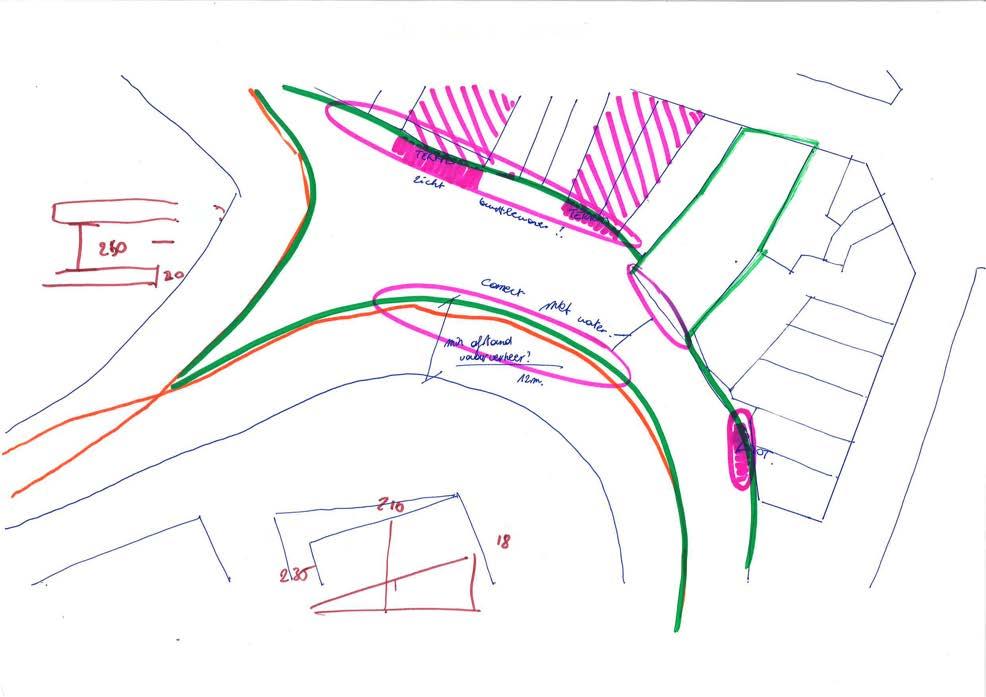

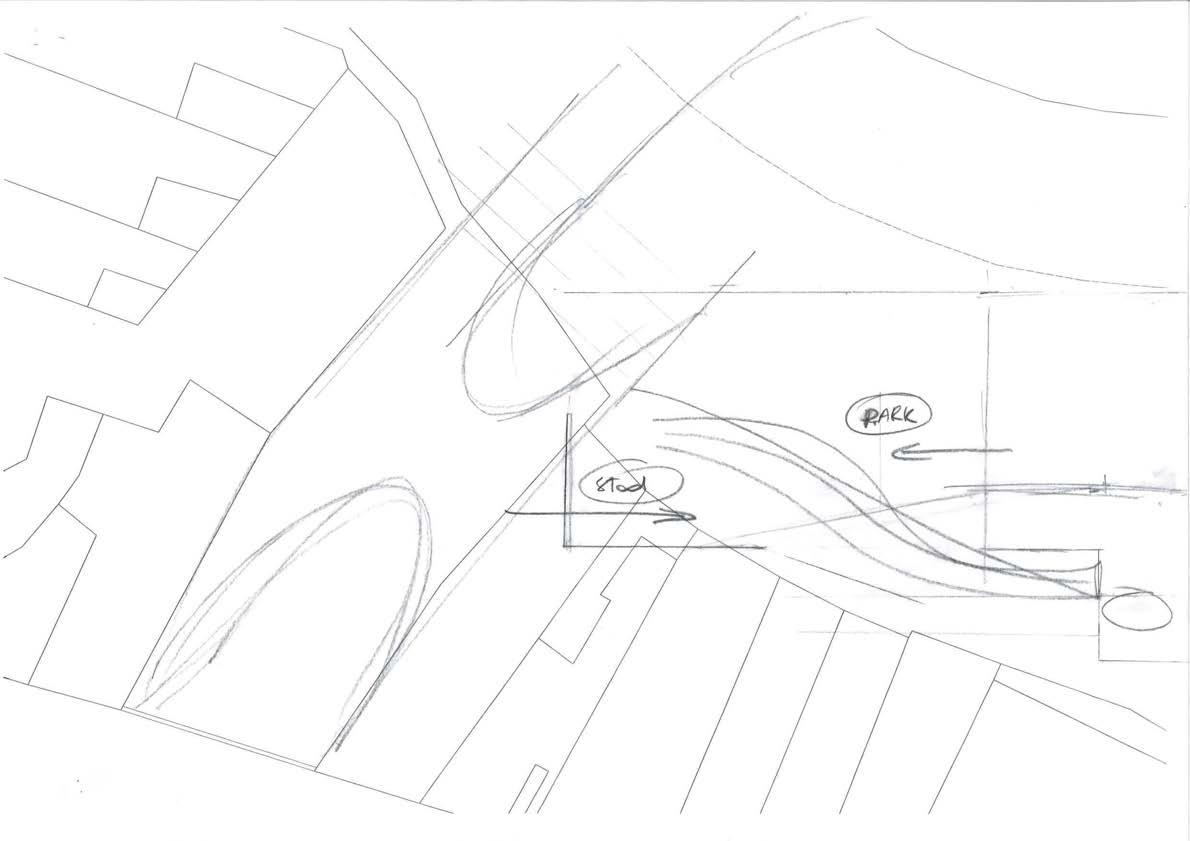

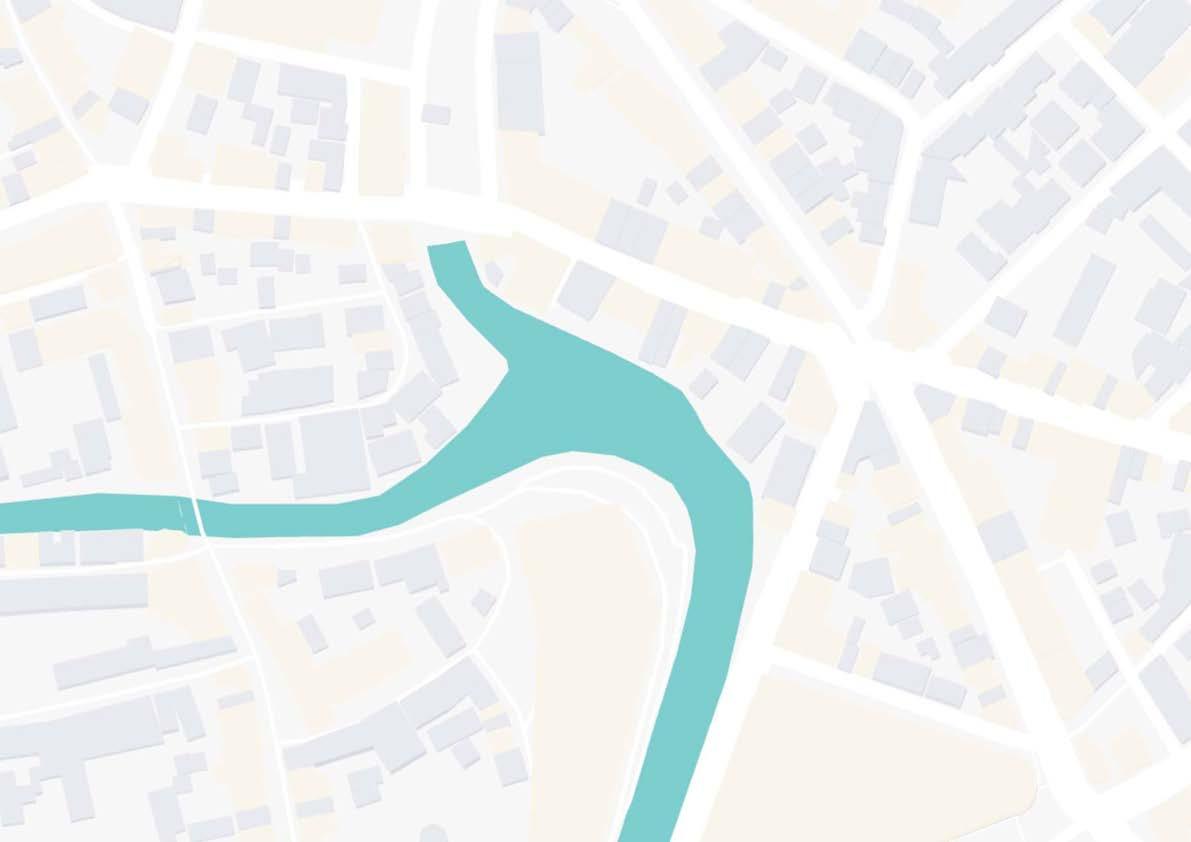

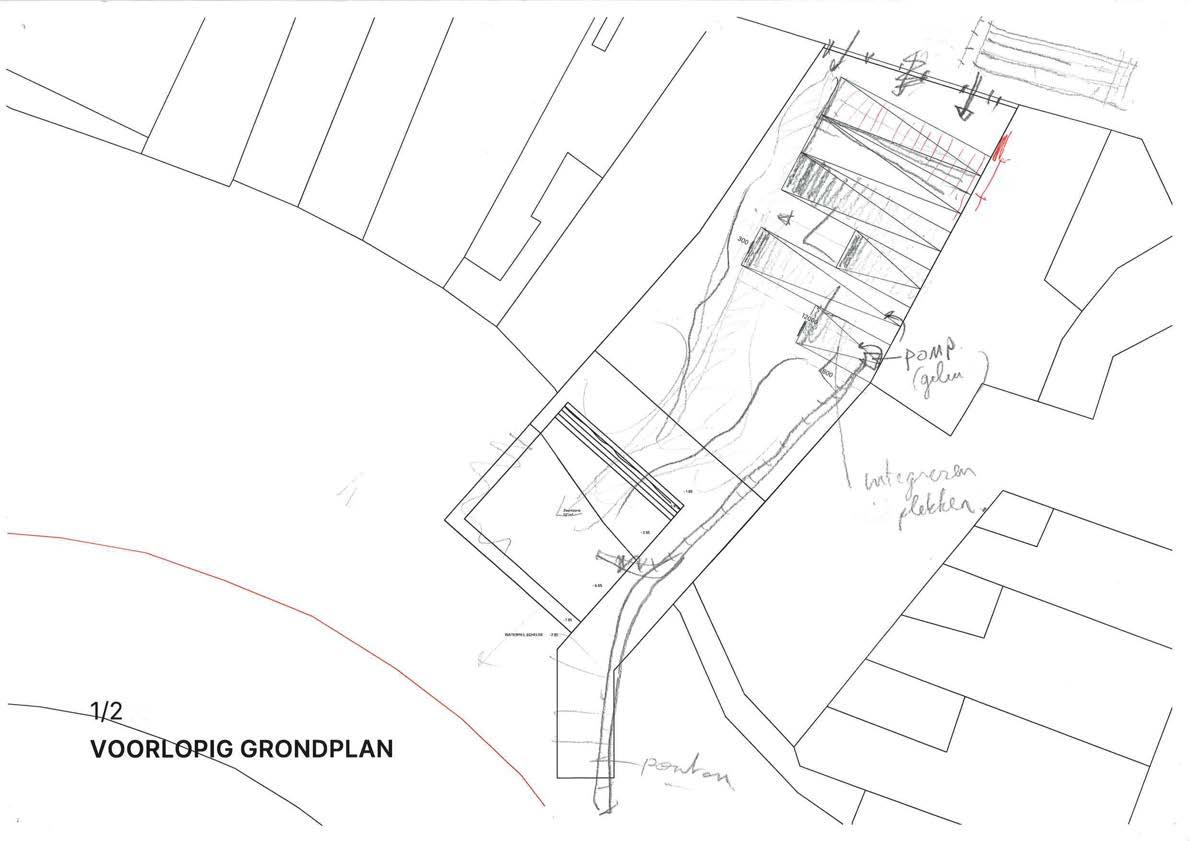

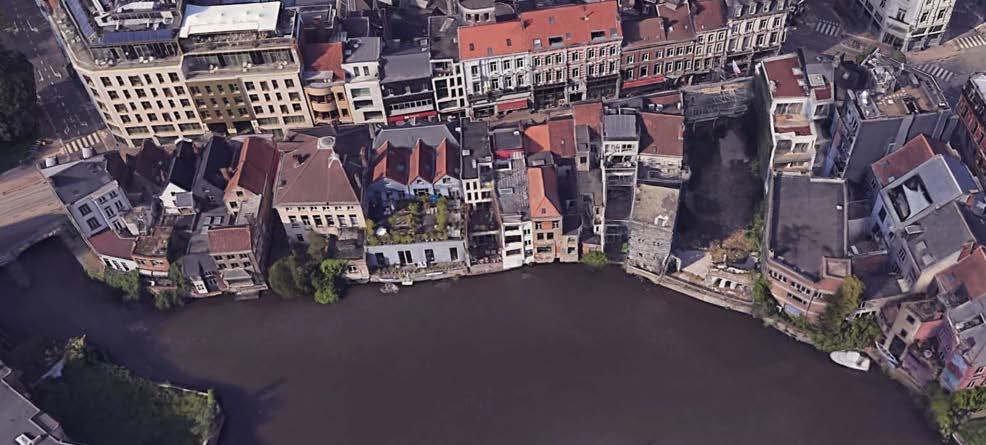

Keuze van de Locatie: Brabantdam

Connectie met water

Context & Analyse

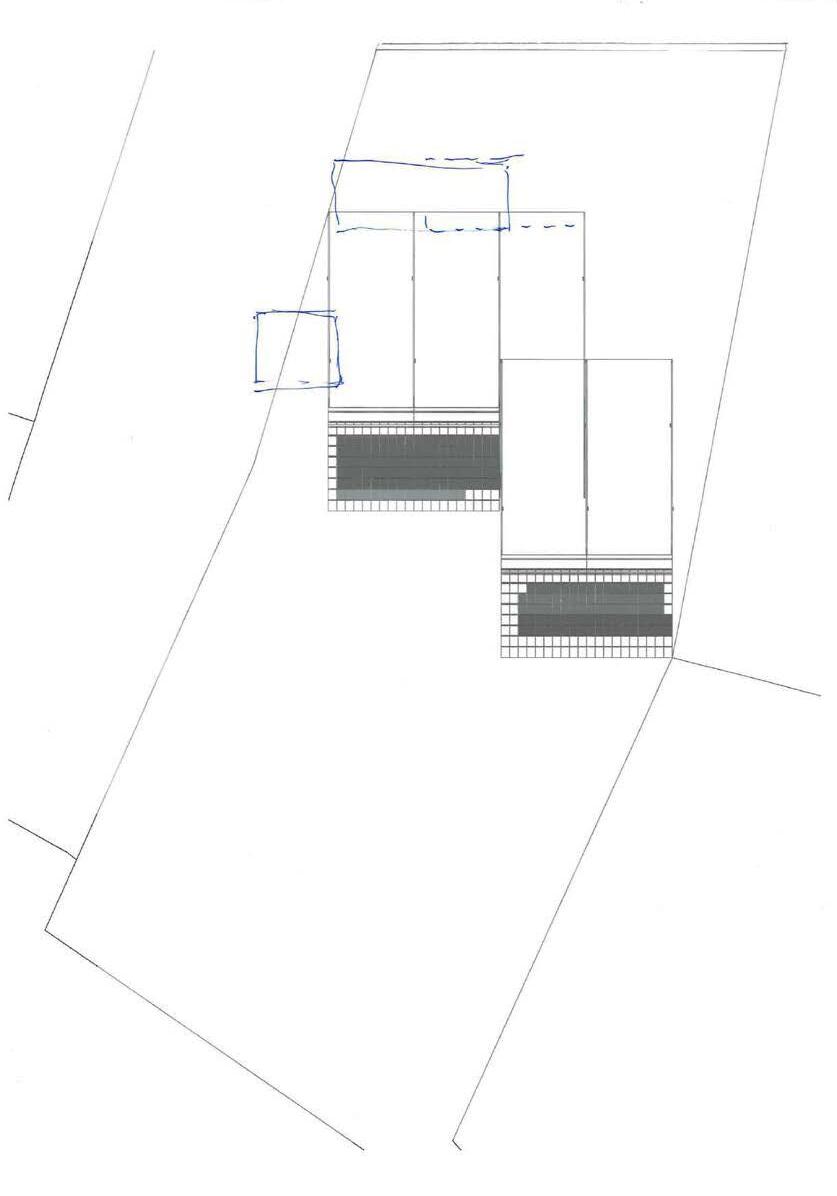

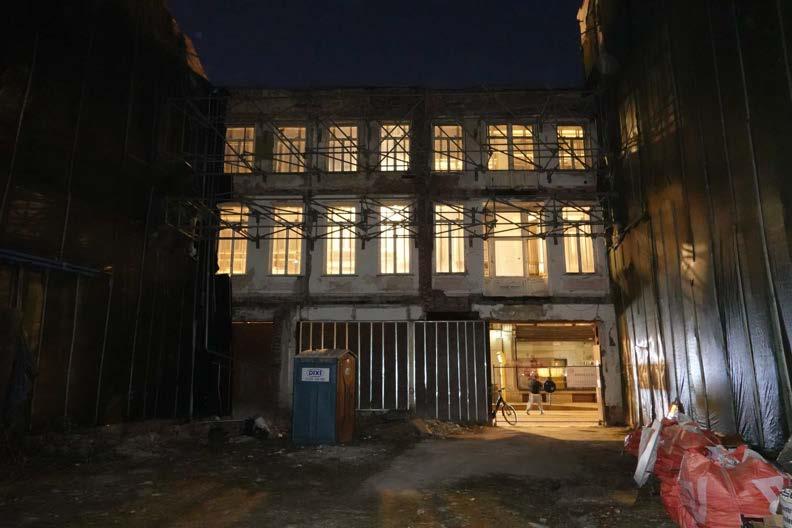

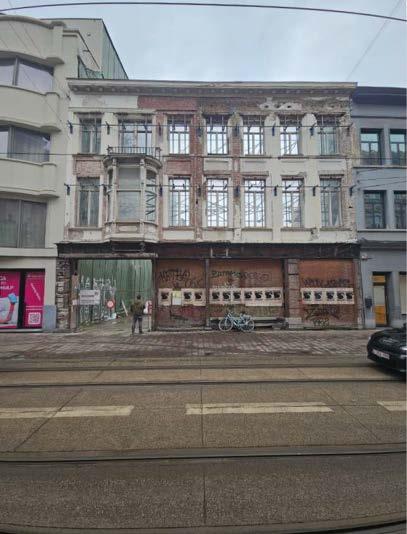

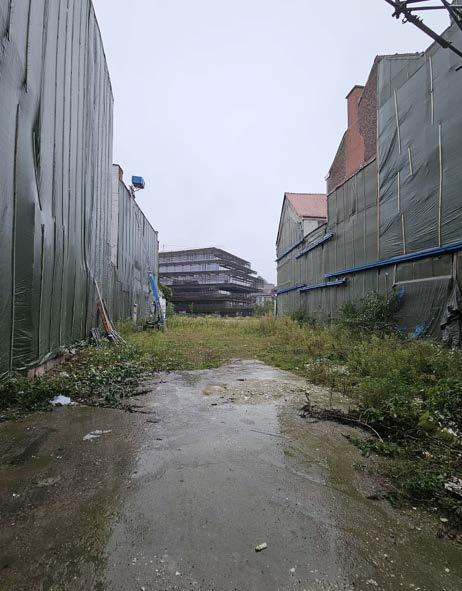

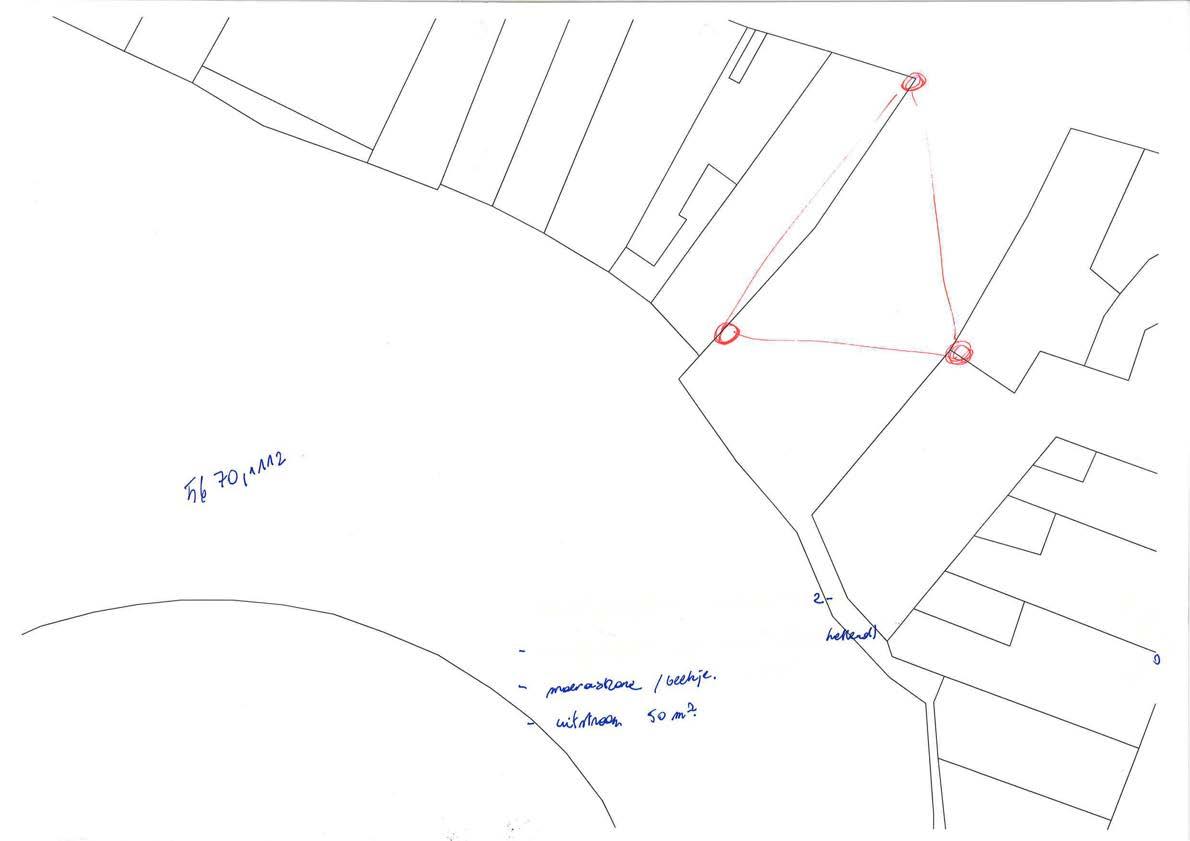

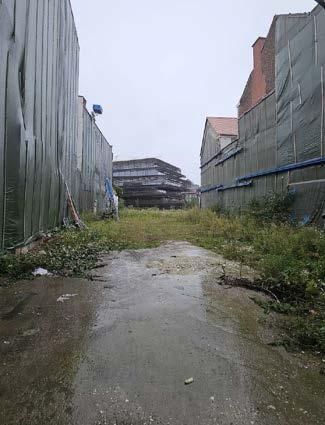

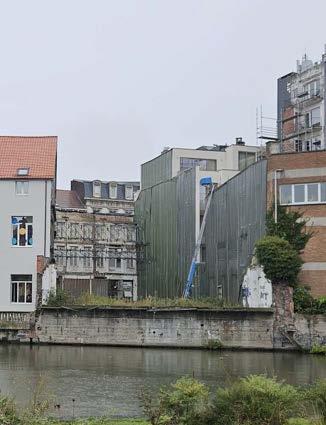

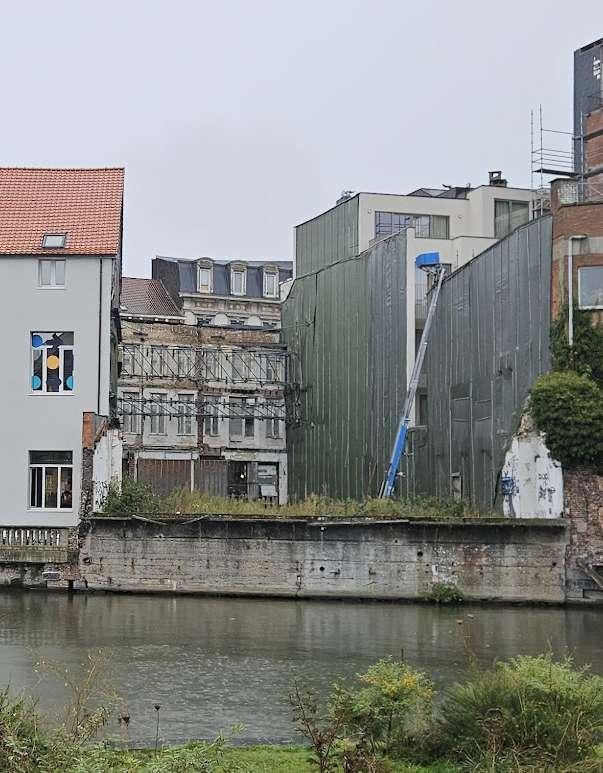

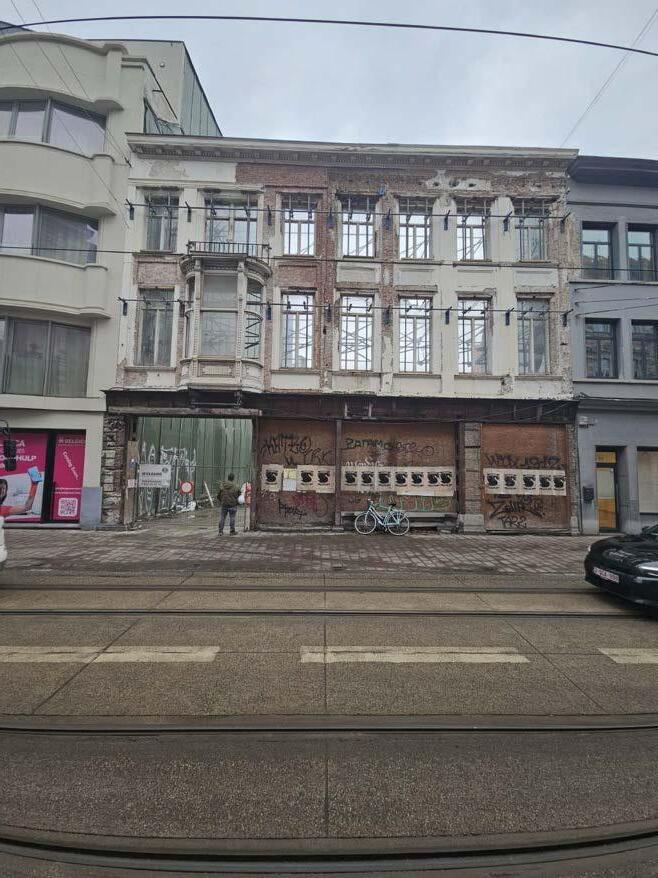

Brabantdam 72-74: 6 jaar braakliggend terrein

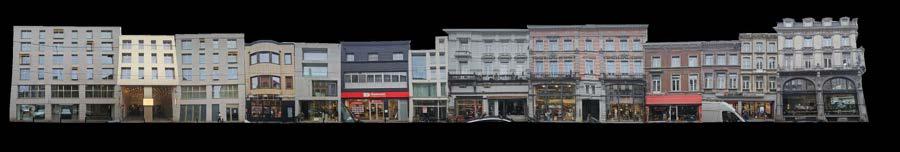

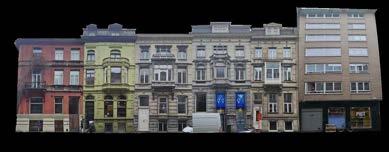

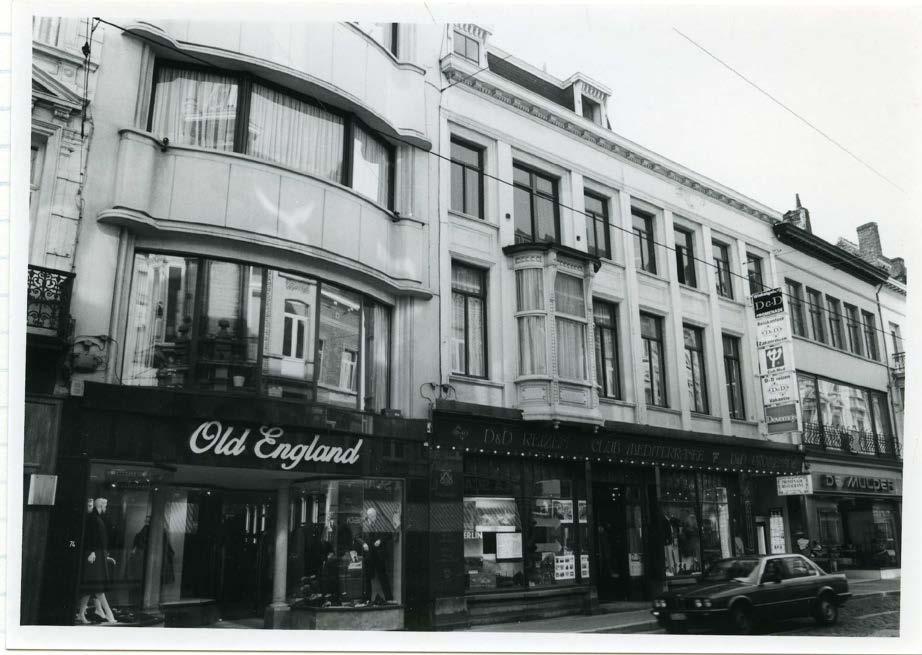

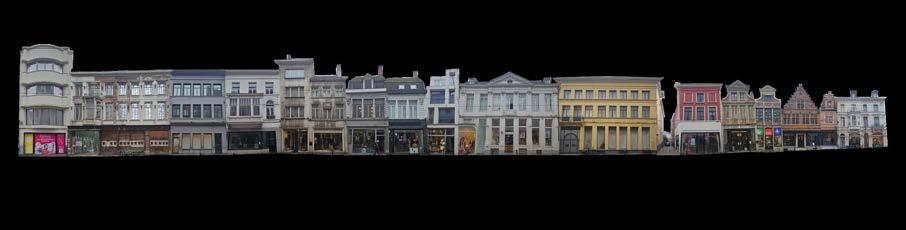

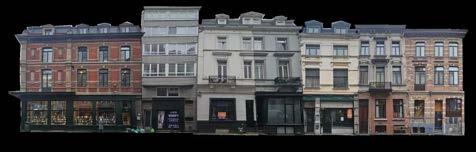

Context & Analyse Gevelaanzichten

Sociale Analyse & Doelgroep

Gebruikers & Doelgroepen

Zwemmers

Gezinnenenfamilies

Studenten/vriendengroepen

08:00 22:00 12:00

Watersporters

Stadsbewoners/ buurtbewoners

Sociale Analyse & Doelgroep

Huidige gebruik weg

Tram

Tram 1 & 3 in beide richtingen met tramhalte.

Auto

Eenrichtingsverkeer tot aan Gent Zuid.

Fiets

Brabantdam 2 richtingen, Kuiperskaai eenrichtingsverkeer.

Voetgangers

In beide richtingen, maar smalle voetpaden.

+ Drukke samenkomst verkeerselementen op Hippoliet Lippensplein

Sociale Analyse & Doelgroep

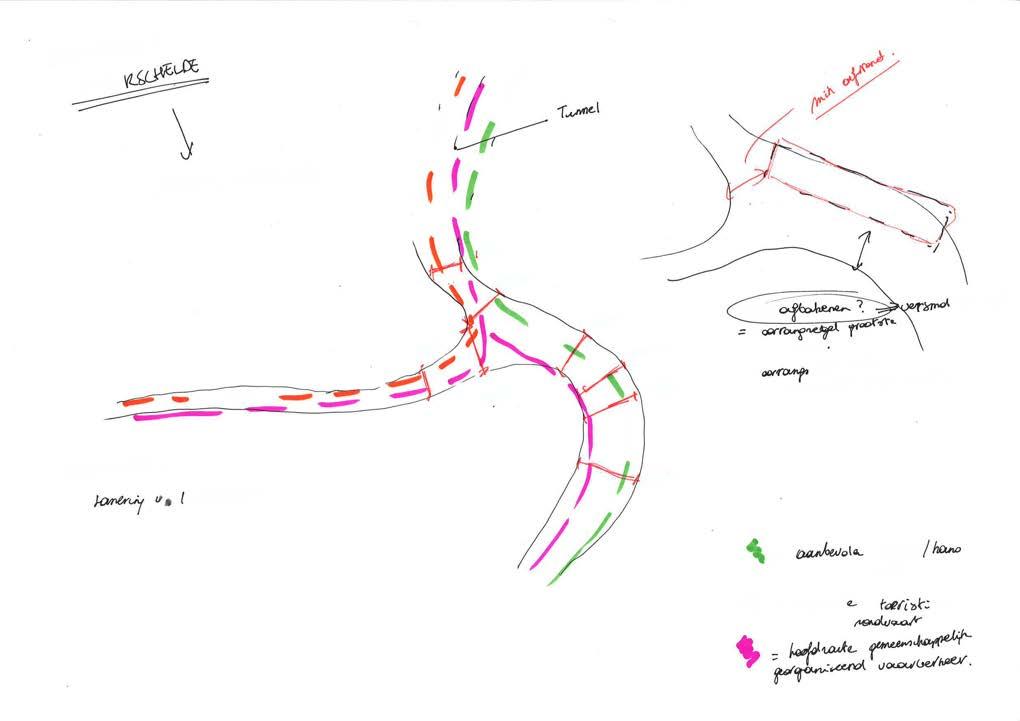

Huidige gebruik waterweg

Pleziervaart

Toegestaan met nodige bewijzen.

Kajak - Vaarkaart - Gentse vaarregels

Zwemmen?

= Verboden

Blaarmeersen

Toch zwemmen?

= kans op gasboete

Waterkwaliteit

Verontreiniging

Afval en riooloverstorten

Veiligheid

Stromingen en vaarverkeer

Ondieptes en obstakels

Regelgeving

Geen redders

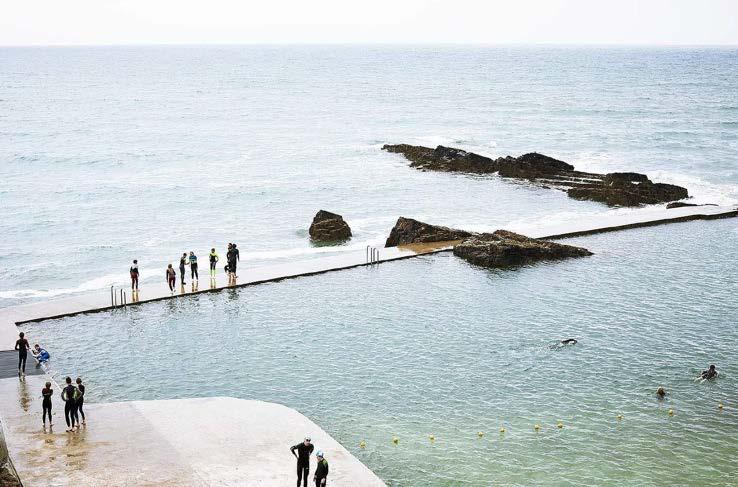

Urban Swimming & Inspiratie

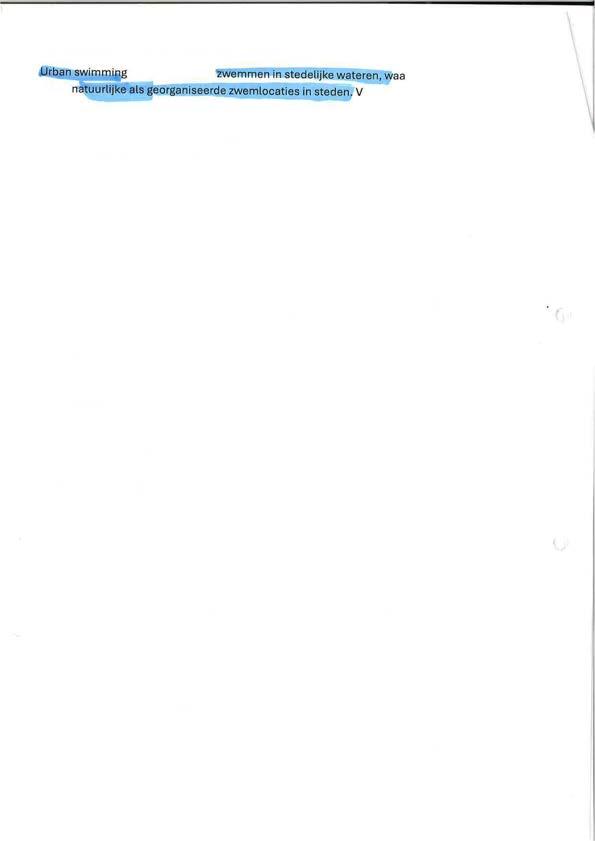

Wat is Urban Swimming?

= het zwemmen in stedelijke wateren, waarbij gebruik wordt gemaakt van natuurlijke of georganiseerde zwemlocaties in steden, vaak met aandacht voor waterkwaliteit, veiligheid en toegankelijkheid.

3 categoriën

Op basis van waterkwaliteit, bouwconstructie, redders en toegang.

1. Natuurlijk en ongeregeld (Zwitserland)

2. Georganiseerd en geïntegreerd (Scandinavië)

3. Innovatief en gefilterd (Grote steden)

Urban Swimming & Inspiratie

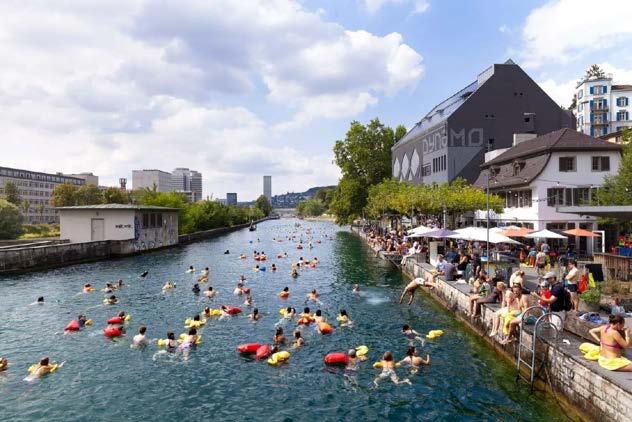

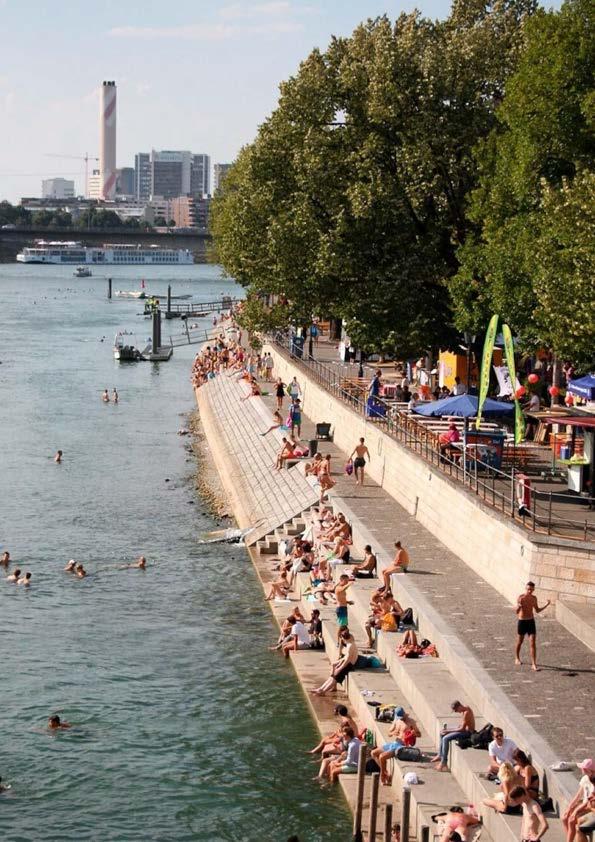

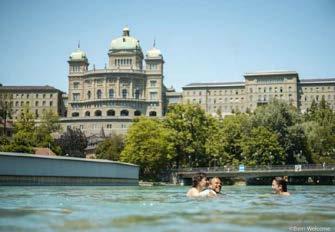

Natuurlijk en ongeregeld

CategorieWaterkwaliteit Bouwconstructie Redders Toegang

Natuurlijk en ongeregeld

Zeer schoon, regematig gecontroleerd op vervuiling Minimale infrastructuur, natuurlijke toegangspunten

Geen redders, verantwoordelijkheid bij zwemmers Vrije toegang, geen kosten

Urban Swimming & Inspiratie

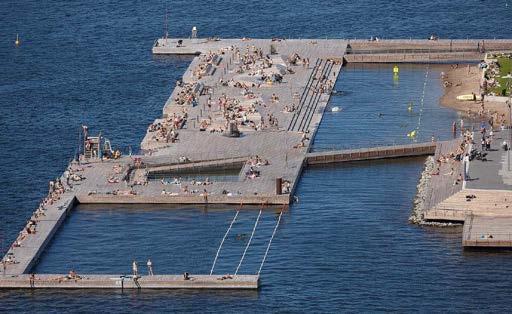

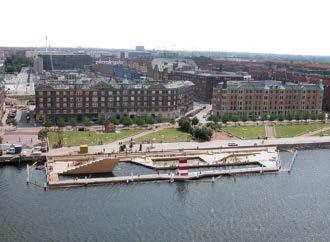

Georganiseerd en geïntegreerd

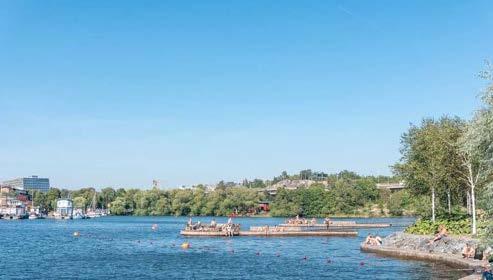

Stockholm, Zweden

CategorieWaterkwaliteit Bouwconstructie Redders

Georganiseerd en geïntegreerd Hoog gecontroleerd, schoon water Drijvende platforms, steigers, soms kleedkamers & douches

Redders aanwezig voor toezicht en veiligheid

Toegang

Gratis, open toegang, ‘s nachts afgesloten

Urban Swimming & Inspiratie

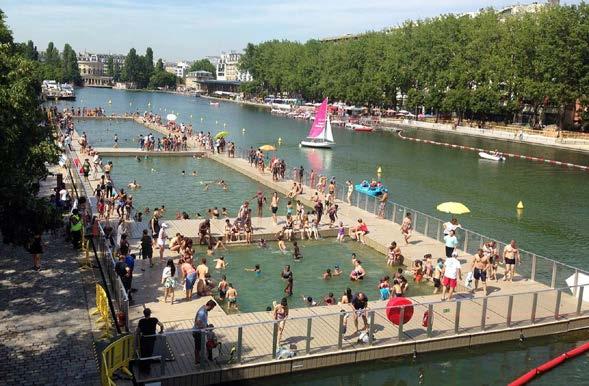

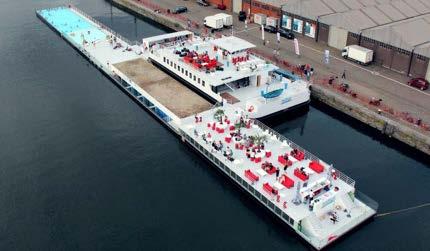

Innovatief en gefilterd

CategorieWaterkwaliteit Bouwconstructie Redders Toegang

Innovatief en gefilterd Actieve filtratie van rivier- of havenwater (gezuiverd) Geavanceerde filtersystemen, drijvende zwembaden Redders aanwezig voor veiligheidGratis of kosten, afhankelijk van locatie

Urban Swimming & Inspiratie

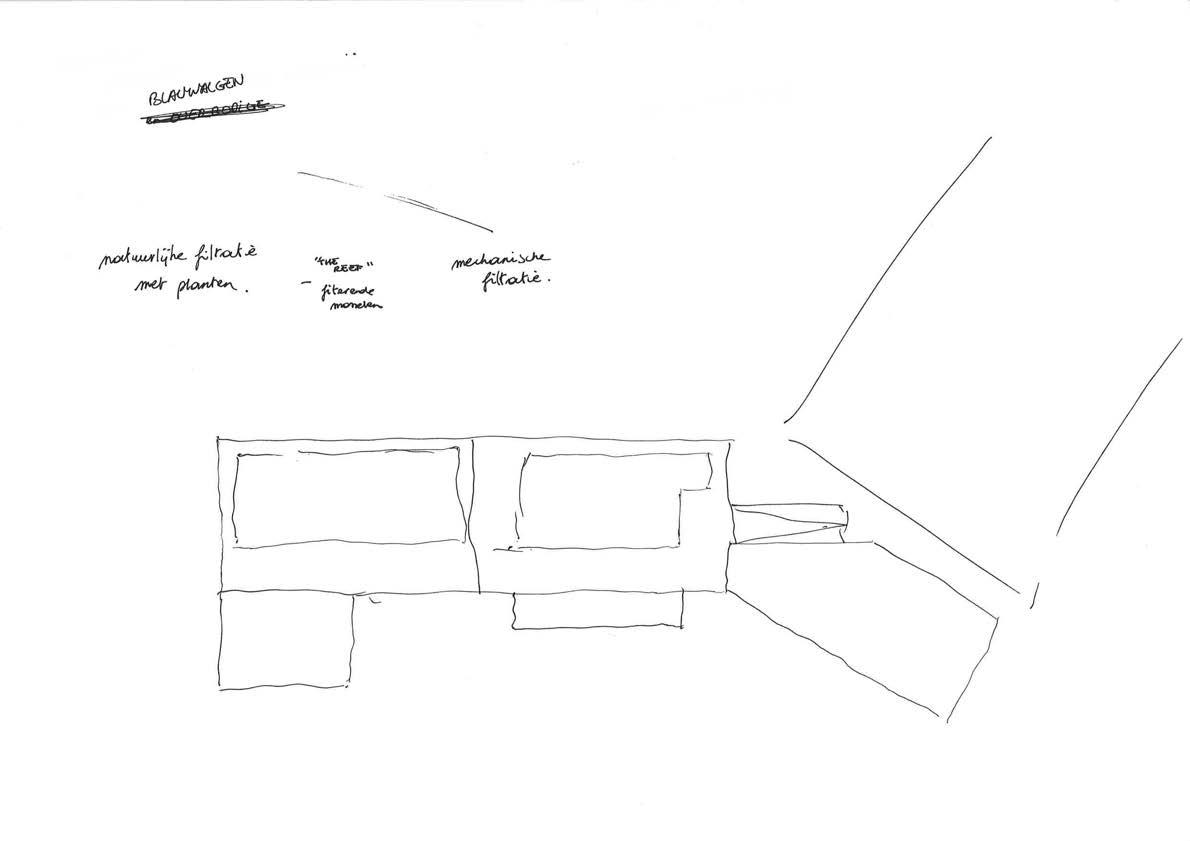

Waterzuiveringstechnieken & Innovaties

Natuurlijke zuiveringsmethoden

- biologische zwembaden en vijvers filteren met planten/micro-organismen

- natuurlijke filters zand, grind, waterplanten

Mechanische en chemische zuivering

- filtersystemen die rivierwater zuiveren voor apart zwembad?

- uv-desinfectie doodt bacterie en virussen -> vaak stedlijke zwembaden of gecontroleerde zwemzones

- ozon- en chloorbehandeling = gemakkelijk bacterie neutraliseren

Ontwerpvisie & Eisenpakket

Ontwerpvisie

1 - Locatie & Context

Hoe beïnvloeden waterkwaliteit, ecologie en gebruikers de haalbaarheid van urban swimming op deze plek?

2 - Waterzuivering & Veiligheid

Welke filteringstechnieken zijn nodig om het water zwemveilig te maken? Hoe worden de zwemzones afgebakend?

3 - Infrastructuur & Toegankelijkheid

Hoe versterken we de verbinding tussen de stad en het water? Welke ingrepen maken de installatie toegankelijk voor iedereen?

4 - Beheer & Duurzaamheid

Hoe wordt het water beheerd en het onderhoud georganiseerd? Welke duurzame oplossingen minimaliseren de impact?

5 - Community & Activatie

Hoe betrekken we de buurt en gebruikers? Welke evenementen of initiatieven kunnen de plek activeren?

Ontwerpvisie & Eisenpakket

Programma van eisen

ONTMOETINGSPL EK - SPORT

MEERGROEN

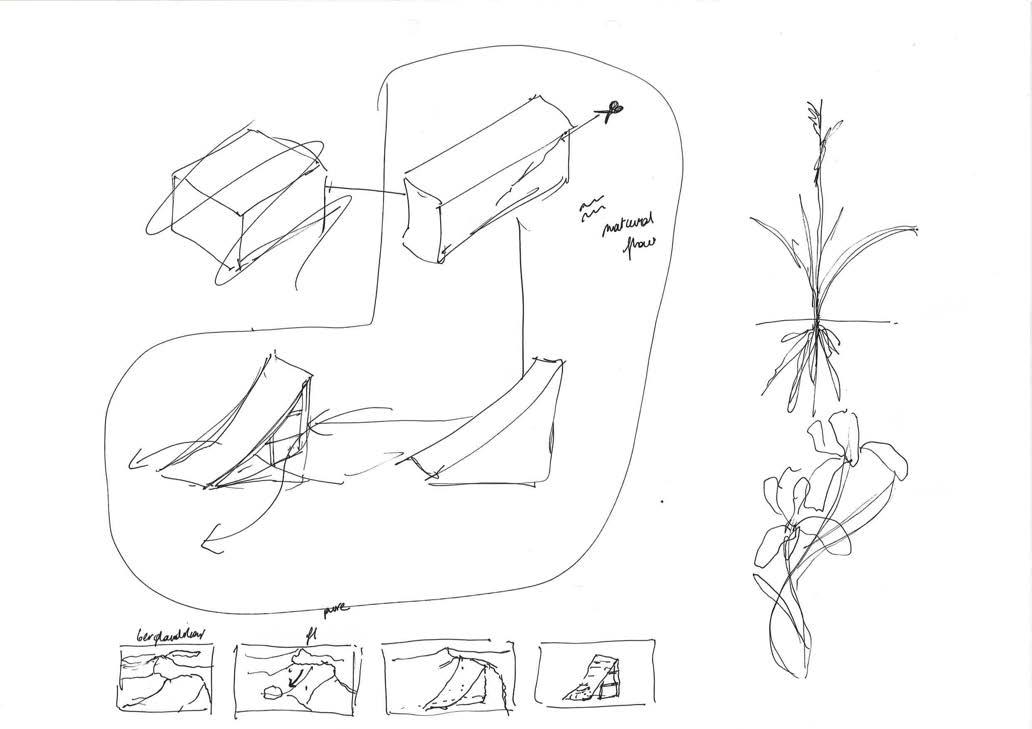

CONCEPT

MORE GREEN AND PHYSICAL CONNECTION TO WATER

Relatie tussen de mens en waterwegen in de stad herstellen, met een positieve invloed op de biodiversiteit.

TURNING NEGATIVE IMPACT OF THE SITE INTO A POSITIVE

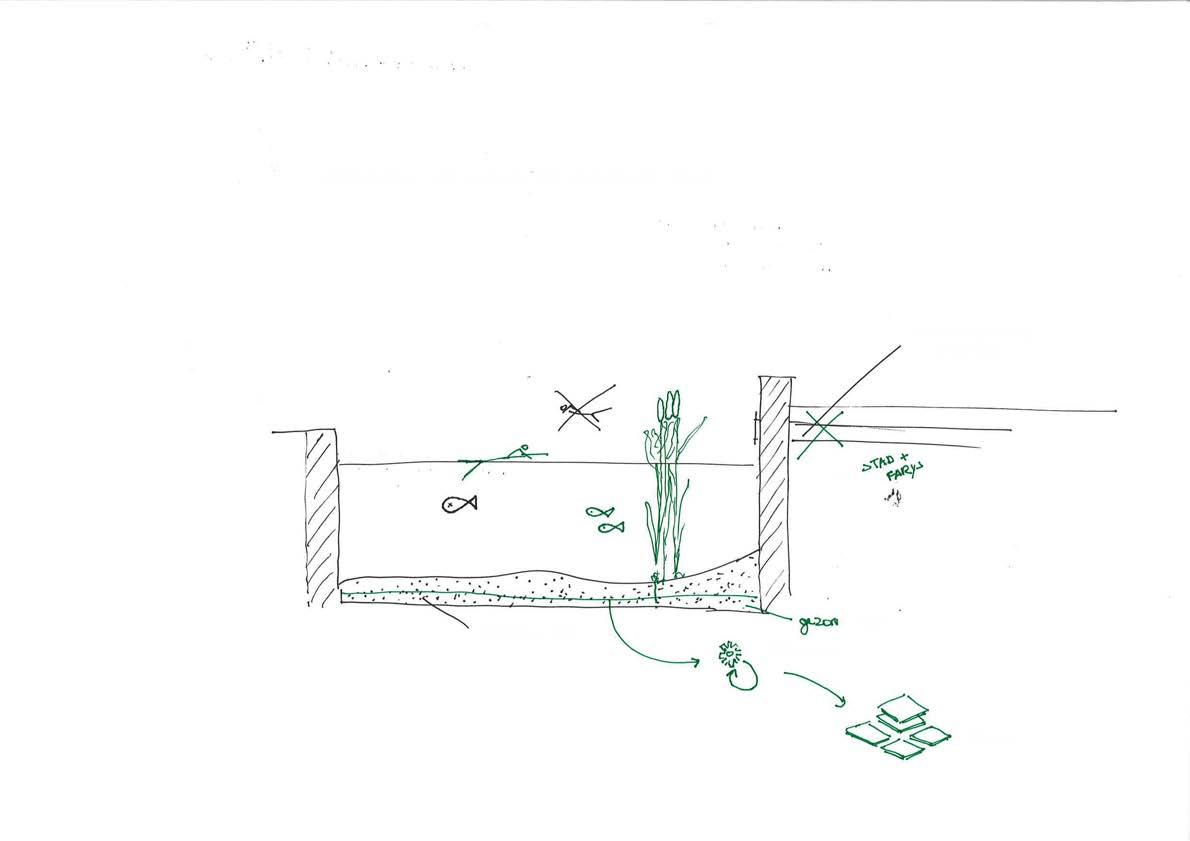

Water uit schelde oppompen, zuiveren en zwembaar maken.

CREATING COMMUNITY

Een plek waar mensen kunnen samenkomen of aan activiteiten deelnemen/organiseren.

6-12 MAANDEN

Eerste merkbare verbeteringen.

3 JAAR

Zwembare waterwegen.

2-5 JAAR

Duidelijke verbetering.

7-13 JAAR

Bijna volledig propere Schelde.

CONSTRUCTIE

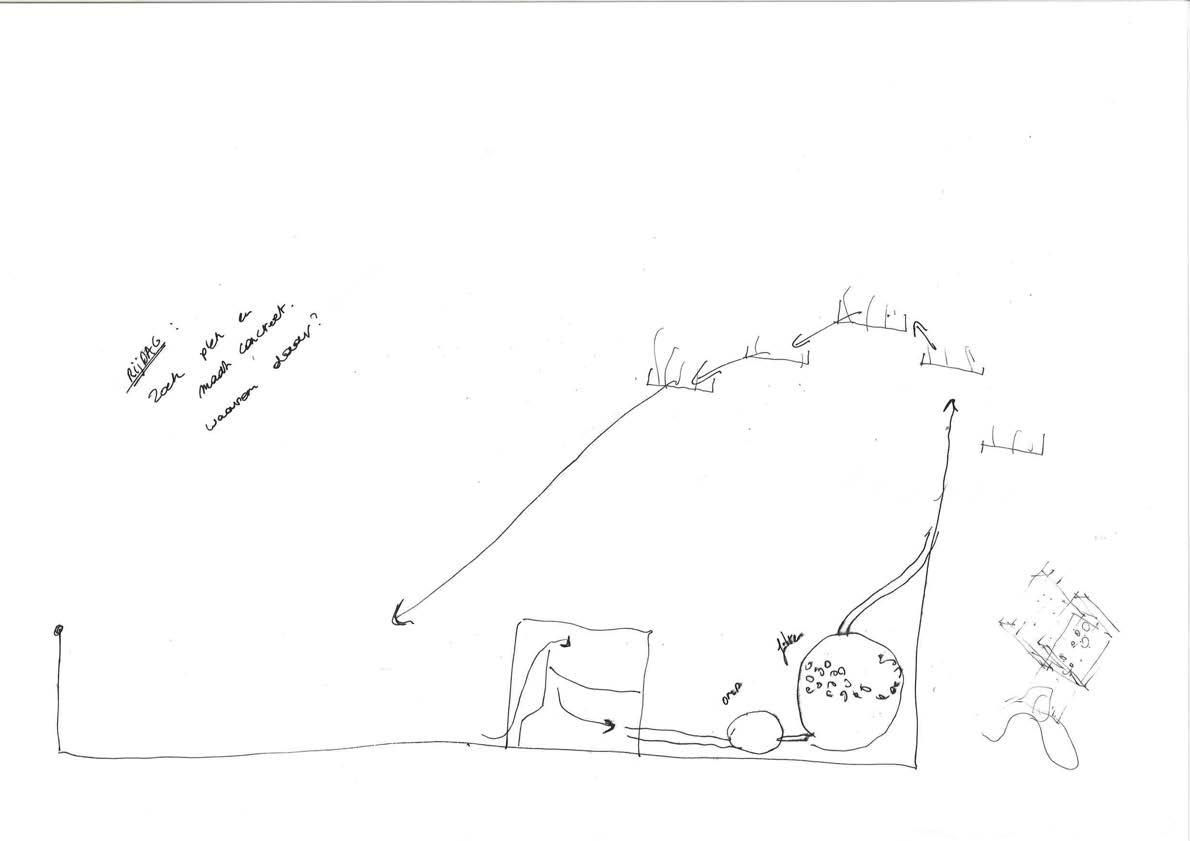

Filtratieproces

1. DETAIL WATERFILTER

ZANDLAAG

D: 100 - 150mm

Gewicht: 1600 kg/m³ (droog), 1920 kg/m³ (verzadigd)

Waterbergend vermogen: ca. 20%

FILTERDOEK

Niet geweven geotextiel (PP polymeer)

90 gram / m²

Waterdoorlatendheid: 76 l/m²s

Overlap 10cm / omhoog zetten tegen opgaande randen

(uitspoelen substraat voorkomen)

Verpllicht tussen zand en grind

GRINDLAAG

D: 80 - 100mm

Rond riviergrind of lava split 8–16 mm

Gewicht: 1500 kg/m³ (droog), 1800 kg/m³ (nat)

Functie: voorfiltering en waterverdeling

DRAINAGEPLAAT

D: 40 – 50mm

Geprofileerd geëxpandeerd polystyreen (EPS of HDPE)

Buffercapaciteit: ±20 l/m²

Open noppenstructuur, bovenzijde perforaties

STALEN PLAAT

D: 5mm

Staalkwaliteit: S320 - S350

Coating: verzinkt

Overspanningscapaciteit: 2,5 - 3m

GEPERFOREERD STAAL

D: 1 - 2mm plaatstaal

Perforatiegraad: 15 - 30% (gaten 5 - 10mm) + filterdoek

Functie: Verzakking of erosie tegenhouden

Materiaal: sendzimir verzinkt of RSV

Bevestiging met schroeven

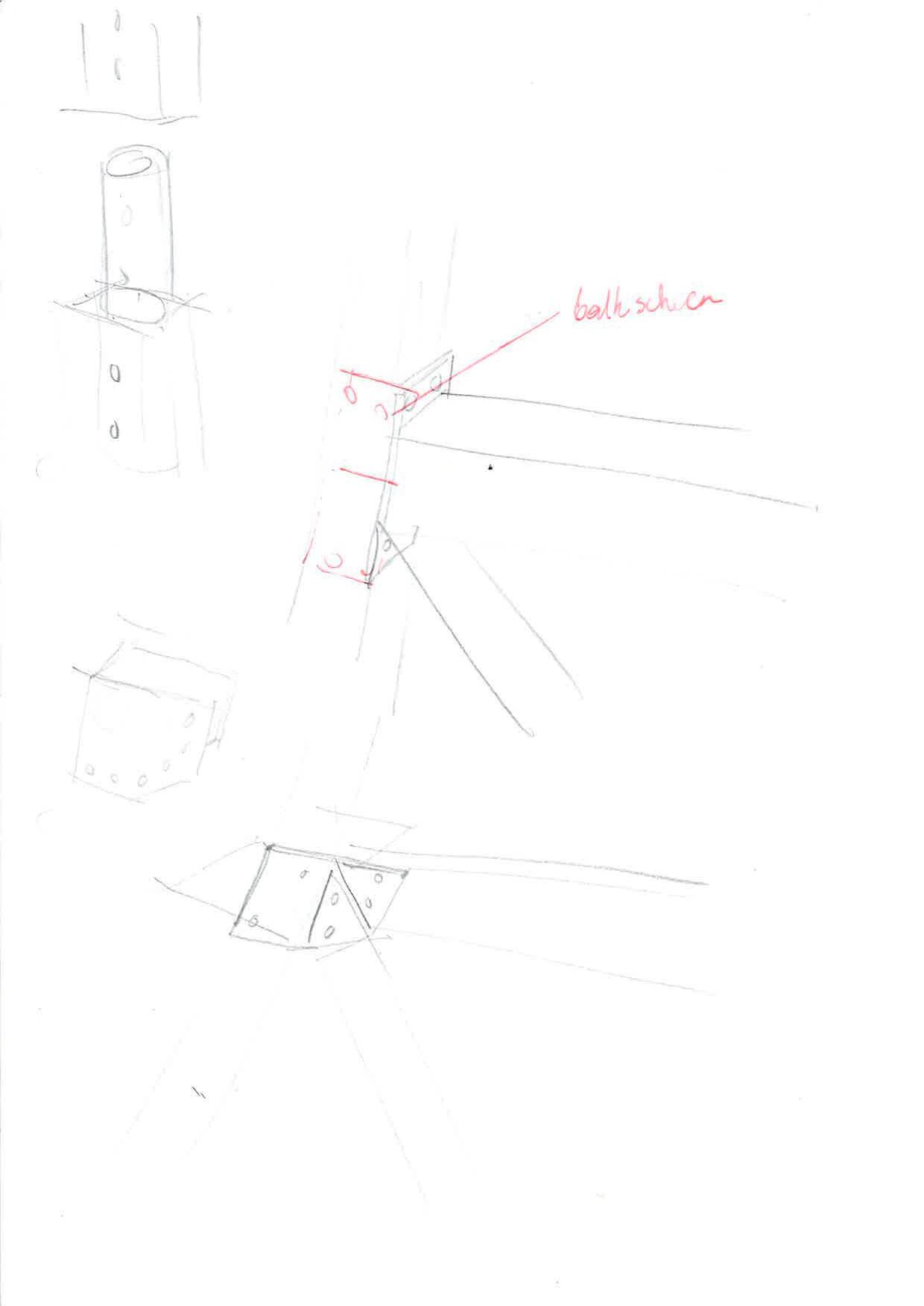

2. DETAIL DRAGEND

STANDAARD VERBINDING

https://uxdesign.cc/ whats-the-place-ofplace-in-regenerative-design-abebebd025aa

https://www.unep.org/news-and-stories/story/nature-can-still-heal-itself-ifwe-give-it-urgent-attention-it-needs

General Paradigm Design Story Strategy Develop Work with Design Paradigm Goal Direction

Sustainability

- Ego

- For the individual

- Dominate nature responsibly

- Product

- Objects

- Solve Problems

- Reduce harm

- Scale best practices

Regeneration

- Eco

- For the place

- Flow with nature

- Process

- Living Systems

- Develop Potential

- Restore & thrive

- Harness uniqueness

Places are (larger) living systems taking in and out (smaller) living beings. Think of it as your body taking in and out stuff. Places evolve or devolve depending on what comes in and goes out — just like your body’s health evolves depending on what you choose to eat.

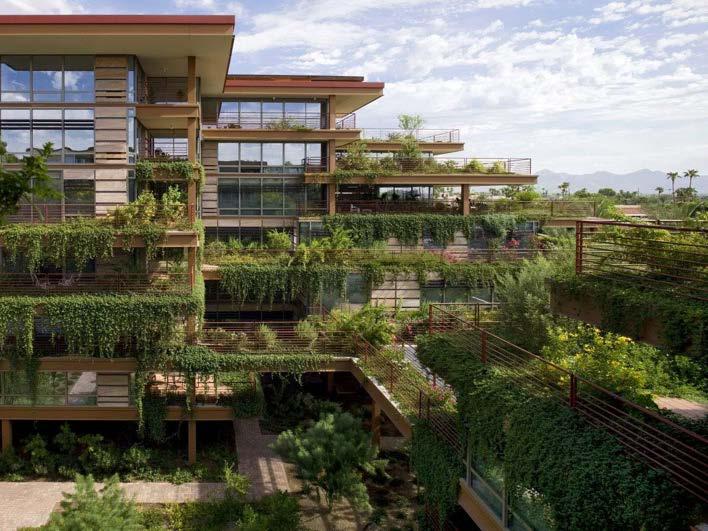

A growing body of research shows that nature increases happiness, reduces stress, and improves health.

Happiness Professor Catherine A. Sanderson says, “People who simply walk past clusters of greenery in a city show spikes in happiness, suggesting that even flower beds, trees, and small strips of green in an urban environment make us feel good.”

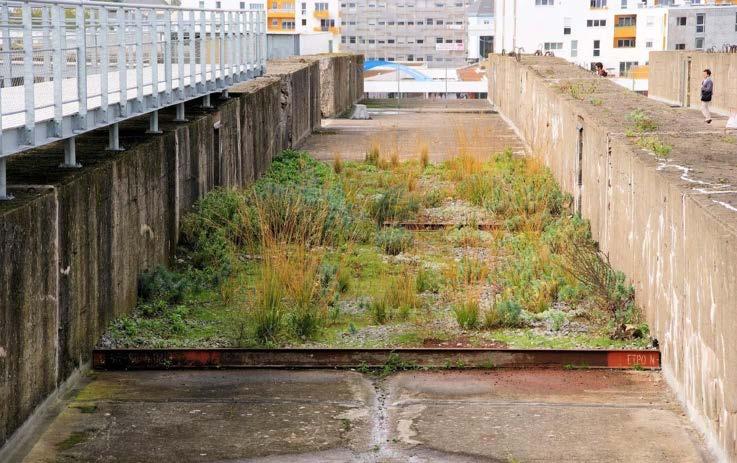

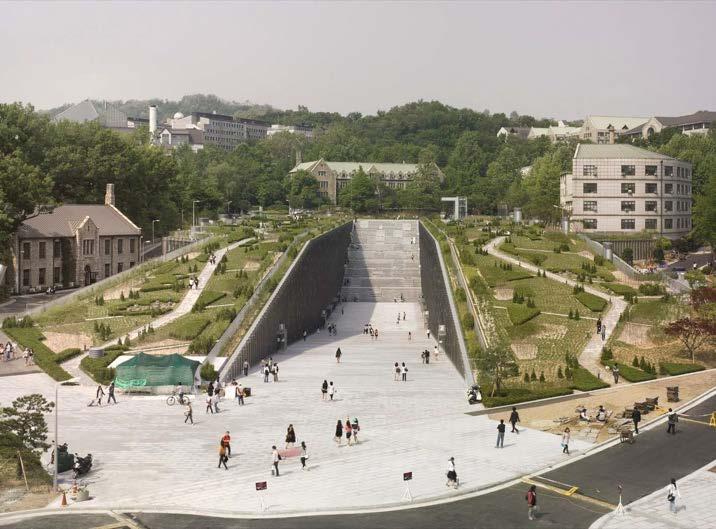

http://www.archina.com/index. php?g=ela&m=index&a=works&id=7274

Human-Centered Design (HCD) to Place Centred Design (PCD)

main goal: regeneration -> with positive impact on site -> with positive impact on surroundings -> with positive impact on people

PRESENTATIE

JURY

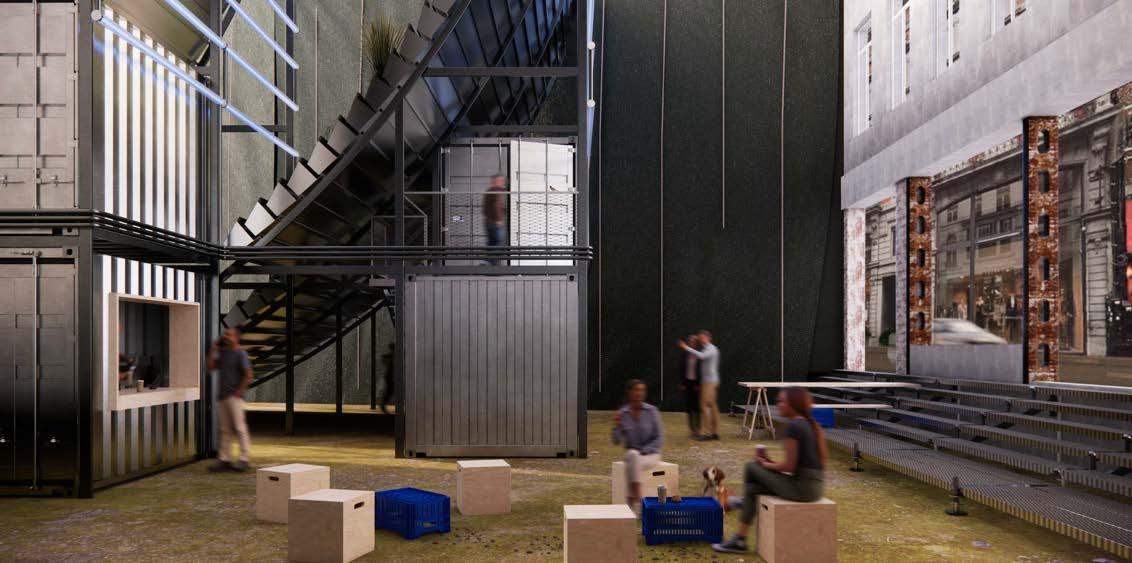

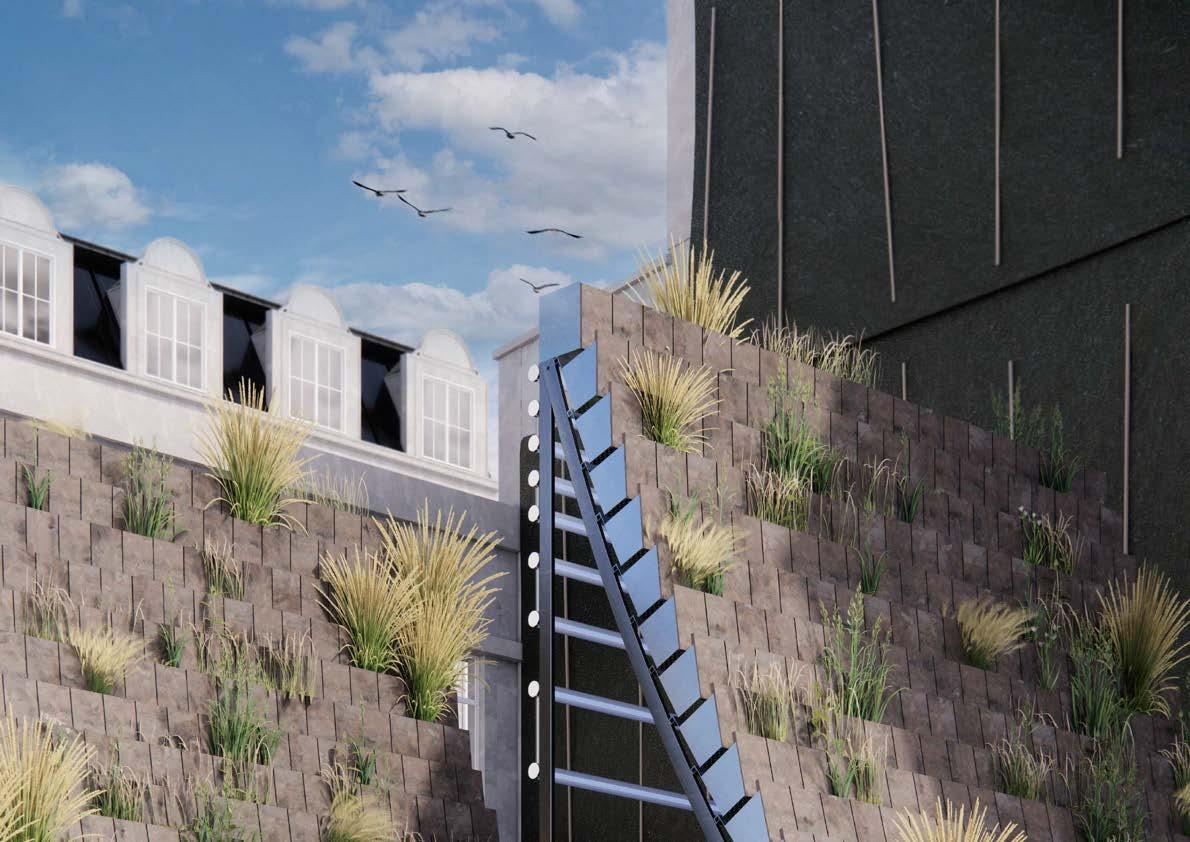

PROJECT IRIS EXTRACTS WATER FROM THE INNER WATERWAYS OF GHENT AND PURIFIES IT THROUGH UV LIGHT, LAYERED SUBSTRATES, AND CONSTRUCTED WETLANDS. THE MOBILE INSTALLATION IS PLACED ON VACANT URBAN LAND, WHERE IT TRANSFORMS OVERLOOKED SPACE INTO A TEMPORARY LANDSCAPE FOR REST, REFLECTION, AND ECOLOGICAL AWARENESS.

THE NAME, PROJECT IRIS, REFERS BOTH TO THE IRIS FLOWER, OFTEN FOUND IN WETLAND ENVIRONMENTS; AND TO THE HUMAN EYE, SUGGESTING PERCEPTION, CLARITY, AND AWARENESS. AS THE PROJECT FILTERS POLLUTED WATER AND REIMAGINES URBAN SPACE, IT INVITES NEW WAYS OF SEEING OUR RELATIONSHIP WITH NATURE IN THE CITY.

THE PROJECT ALSO ADDRESSES POLLUTED CANAL SLUDGE, EXPLORING HOW THIS TOXIC MATERIAL CAN BE TRANSFORMED INTO USABLE CLAY.

WITH ITS MODULAR AND MOMENTARY NATURE, PROJECT IRIS ADAPTS OVER TIME, OFFERING NEW ROLES AND MEANINGS IN EACH SETTING. IT ASKS HOW PEOPLE, NATURE, AND WATER CAN COEXIST IN THE CITY.

TURNING NEGATIVE IMPACT OF THE SITE INTO A POSITIVE

MORE GREEN AND PHYSICAL CONNECTION TO WATER

CREATING COMMUNITY

STEEL

S320, ZINK PLATED THICKNESS 5mm

SAND LAYER

WATER STORAGE CAPACITY CA. 20%

FILTER CLOTH

PP POLYMER

WATERPERMEABILITY 76 l/m²

BETWEEN SAND & GRAVEL OVERLAP 10 cm

GRAVEL LAYER

DIAMETER 80 - 100mm

PERFORATED STEEL DIAMETER 80 - 100mm

DETAIL 2: WETLAND LANDSCAPE 1/20

DETAIL 1: SUBSTRATE FILTERS 1/20

DETAIL: BOLT CONNECTIONS

TURF LAYER

SUBSTRATE

DETAIL 2: WETLAND LANDSCAPE 1/20

DETAIL 1: SUBSTRATE FILTERS 1/20

DETAIL: BOLT CONNECTIONS

GEOTEXTILE

DRAINAGE LAYER

IMPERMEABLE LAYER

1/20

2:

1: SUBSTRATE FILTERS 1/20

DETAIL: BOLT CONNECTIONS

× 370 Handmade Tiles × 36 + 1 Gutters × 36 Square Pipes (40×40mm) × 12 UV Light Tubes Up to 3 Standard 10ft Containers ±100 meters 120mm x 40mm Pipes
