INSTRUCTIONS DE MONTAGE
FREESTANDING
> DELIGHT
DELIGHT

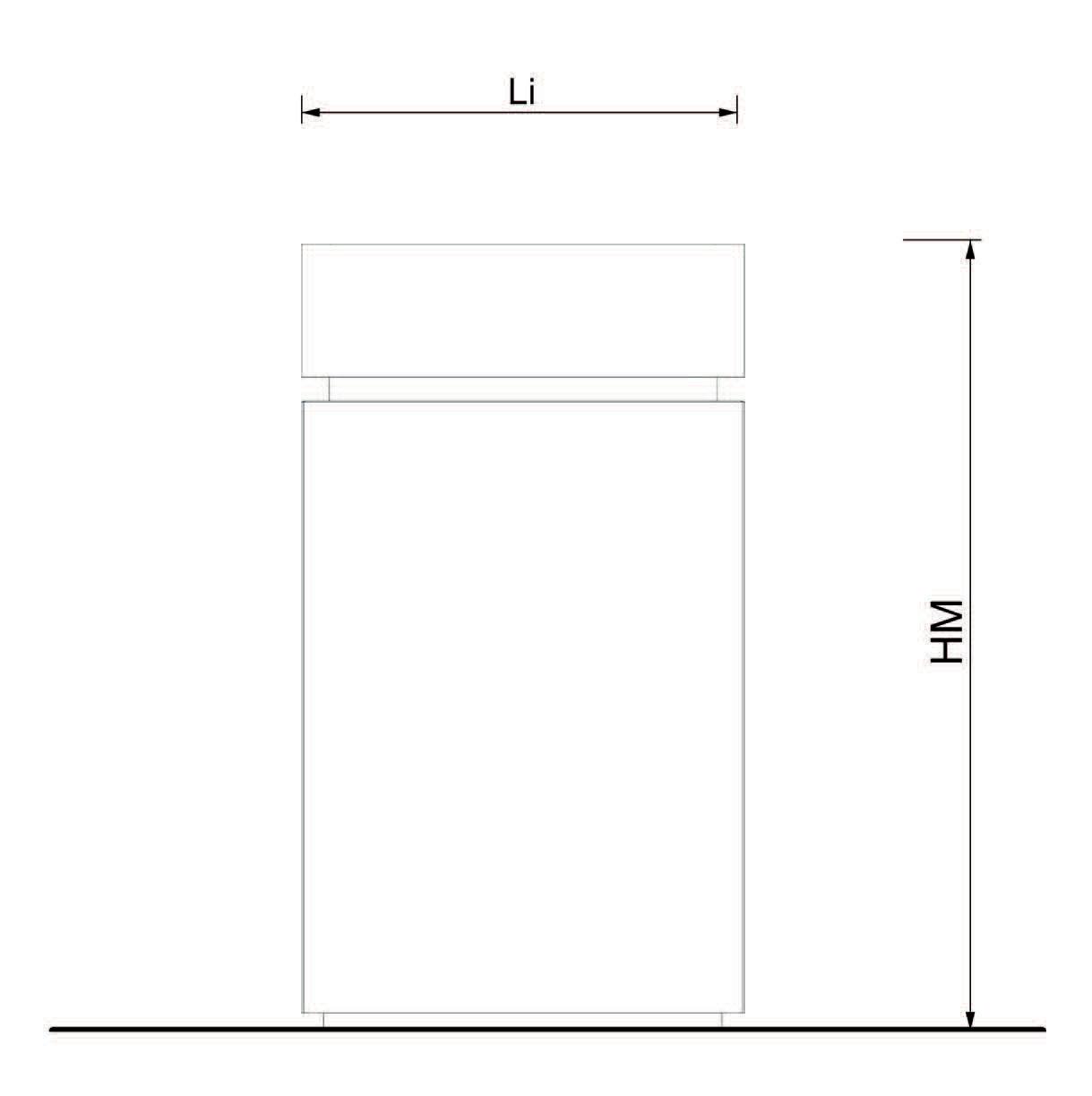

1 Positionner et fixer le meuble à la hauteur HM indiquée.
LÉGENDE
HM Hauteur de montage 90 cm.
Mirage Granito Ceramico
Si le meuble est équipé d’une évacuation murale, le mode d’installation ne change pas.

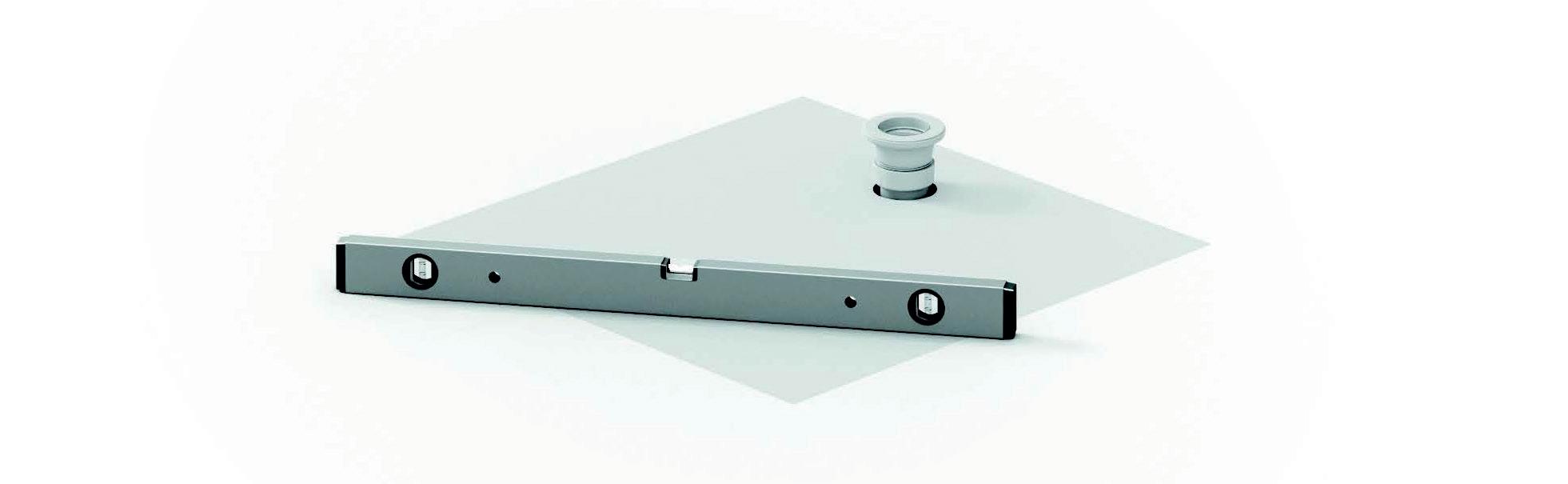

2 Vérifier que la zone de positionnement du meuble est au même niveau.

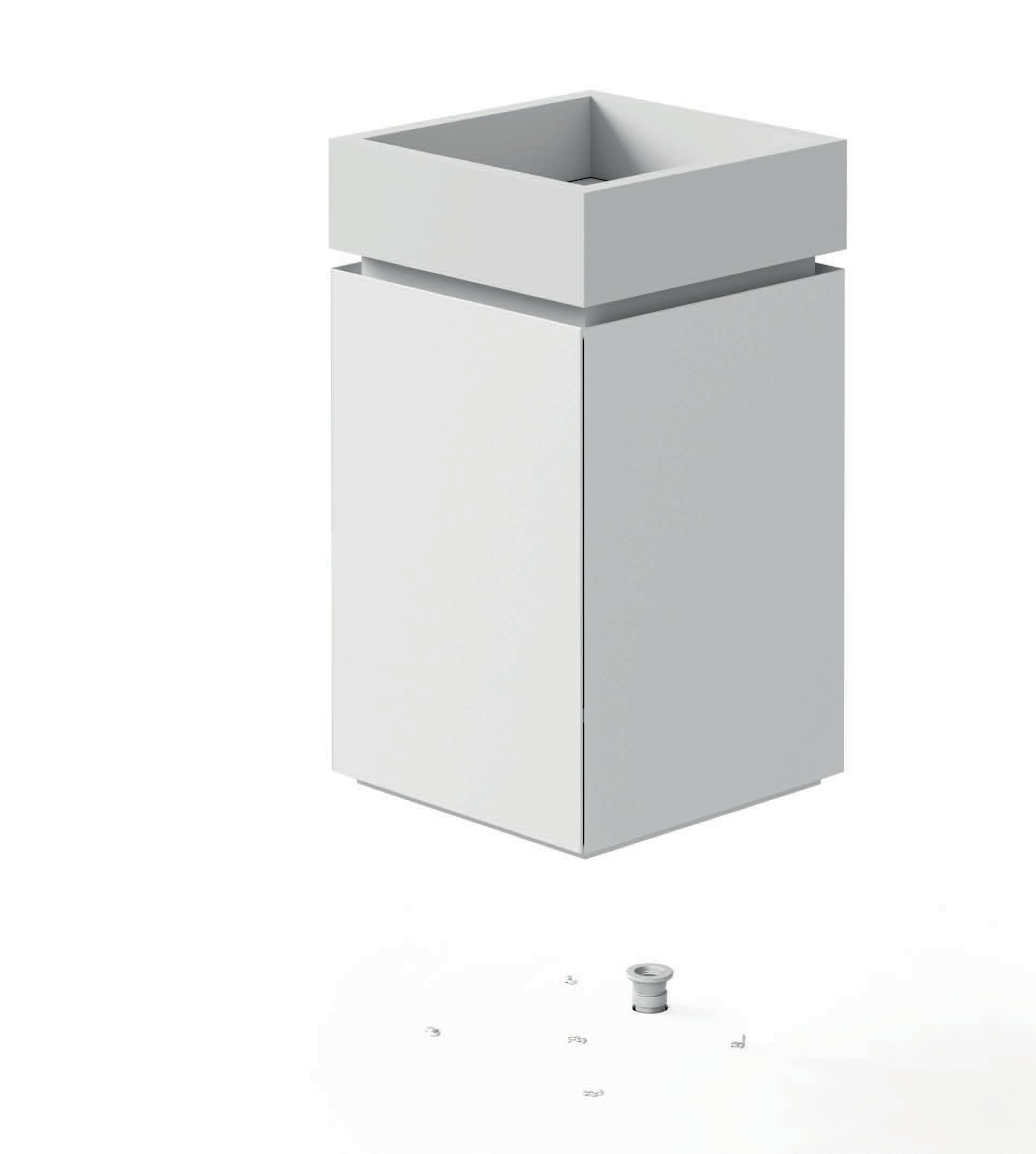

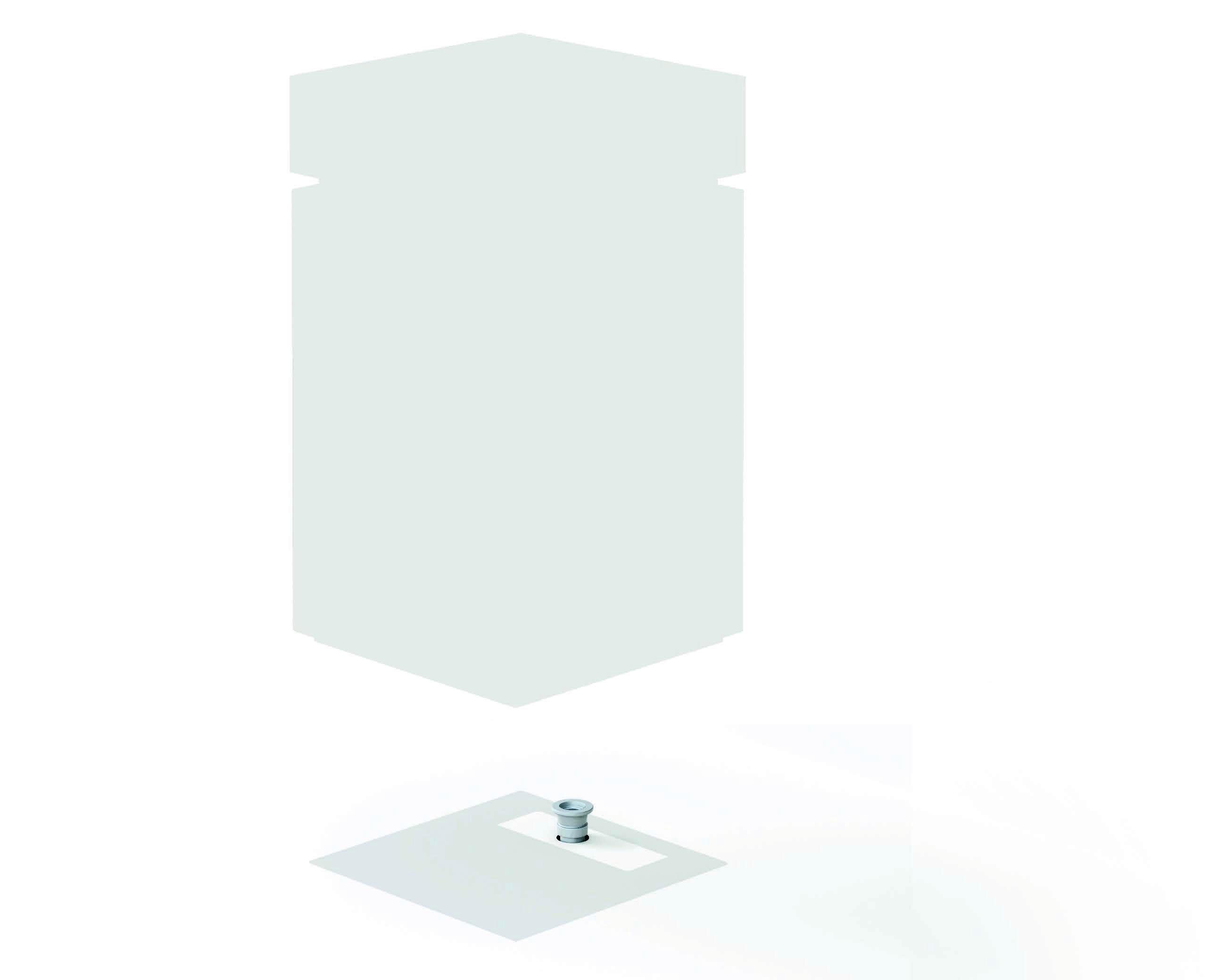

3 Vérifier que la position de la projection au sol de la base du meuble ( p ) correspond à la position de montage souhaitée.
Mirage Granito Ceramico

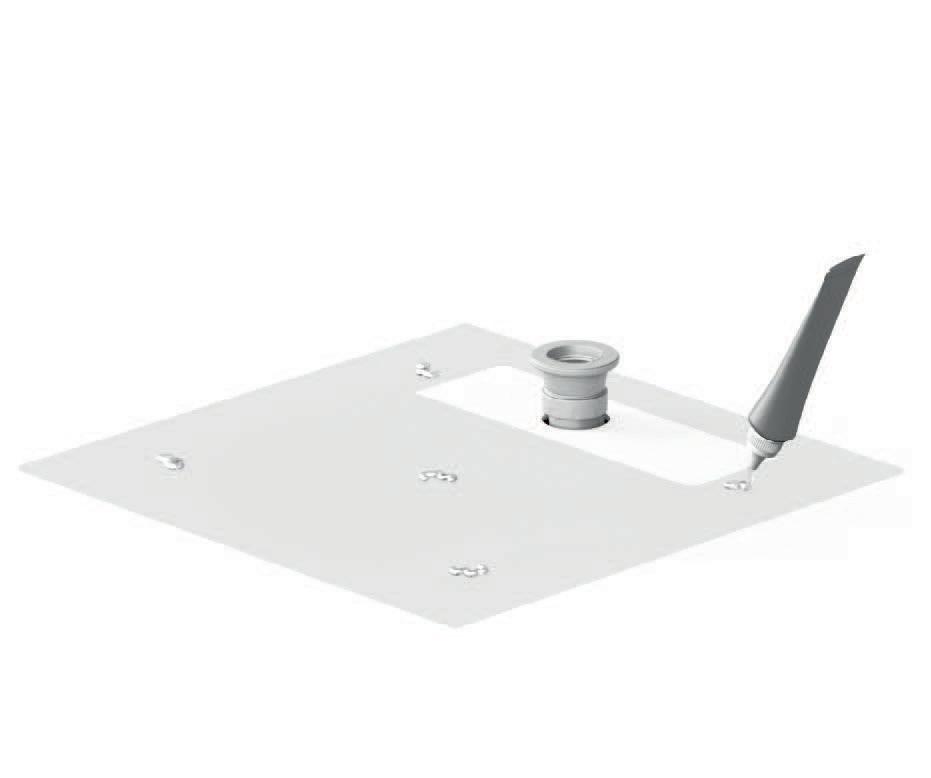

4 Fixer le meuble au sol le long du périmètre sélectionné ( p ), de préférence à l’aide de 4 à 5 points de silicone, comme indiqué sur la figure ( A ).
Mirage Granito Ceramico

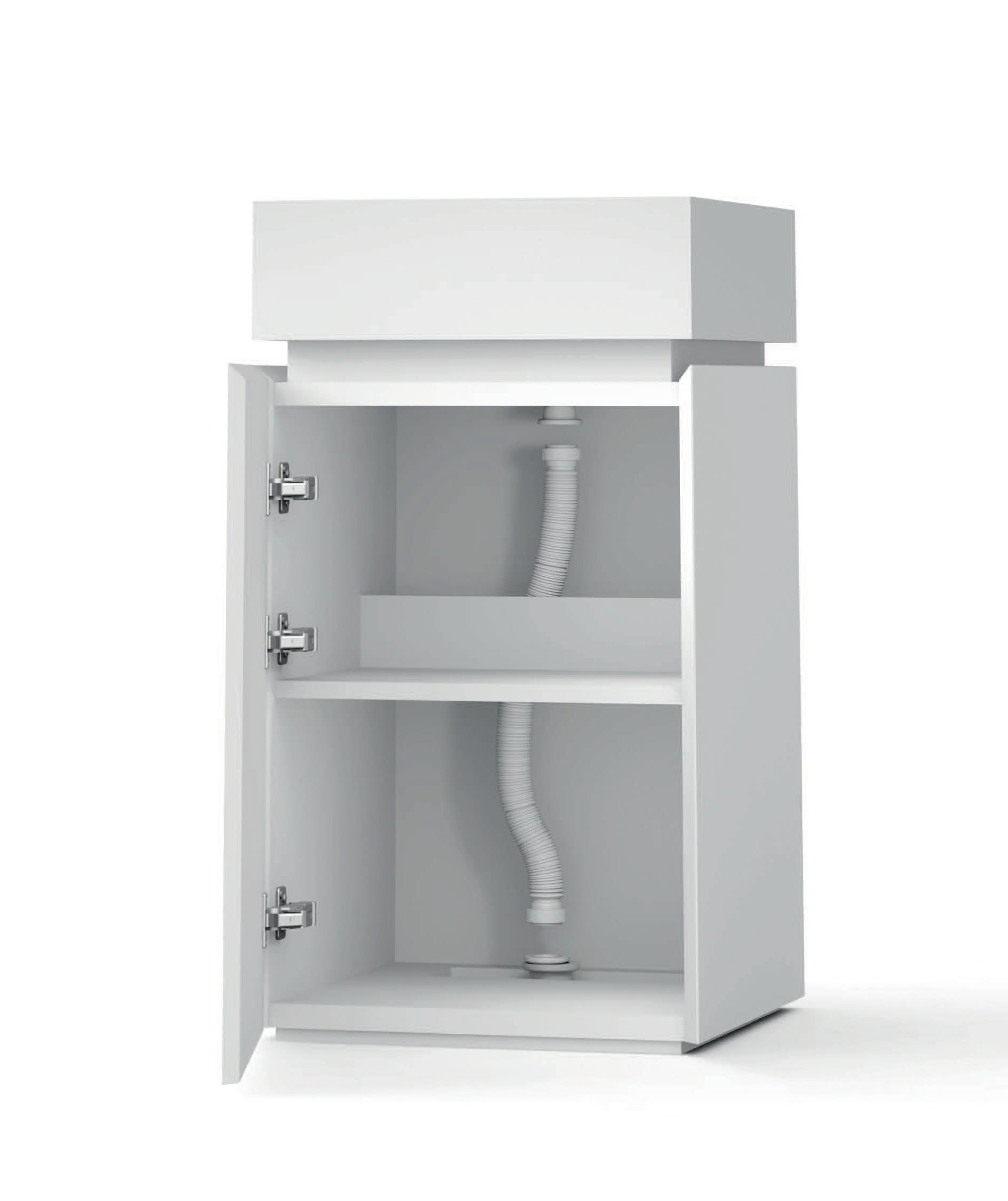

5 Raccorder la bonde au tuyau d’évacuation à l’aide d’un siphon flexible ( s ). s
Mirage Granito Ceramico

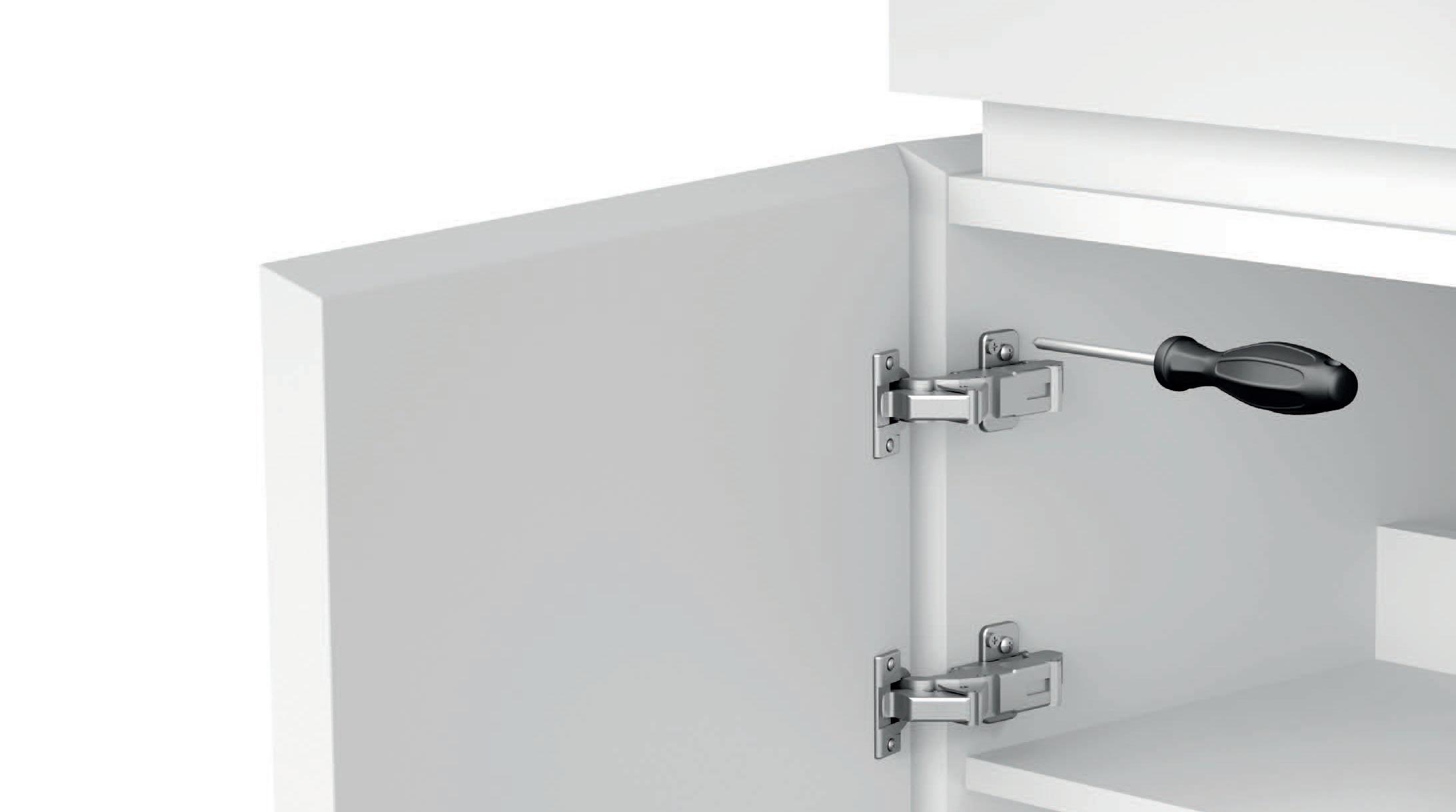

6 Procéder au réglage de la porte comme indiqué sur la figure 7

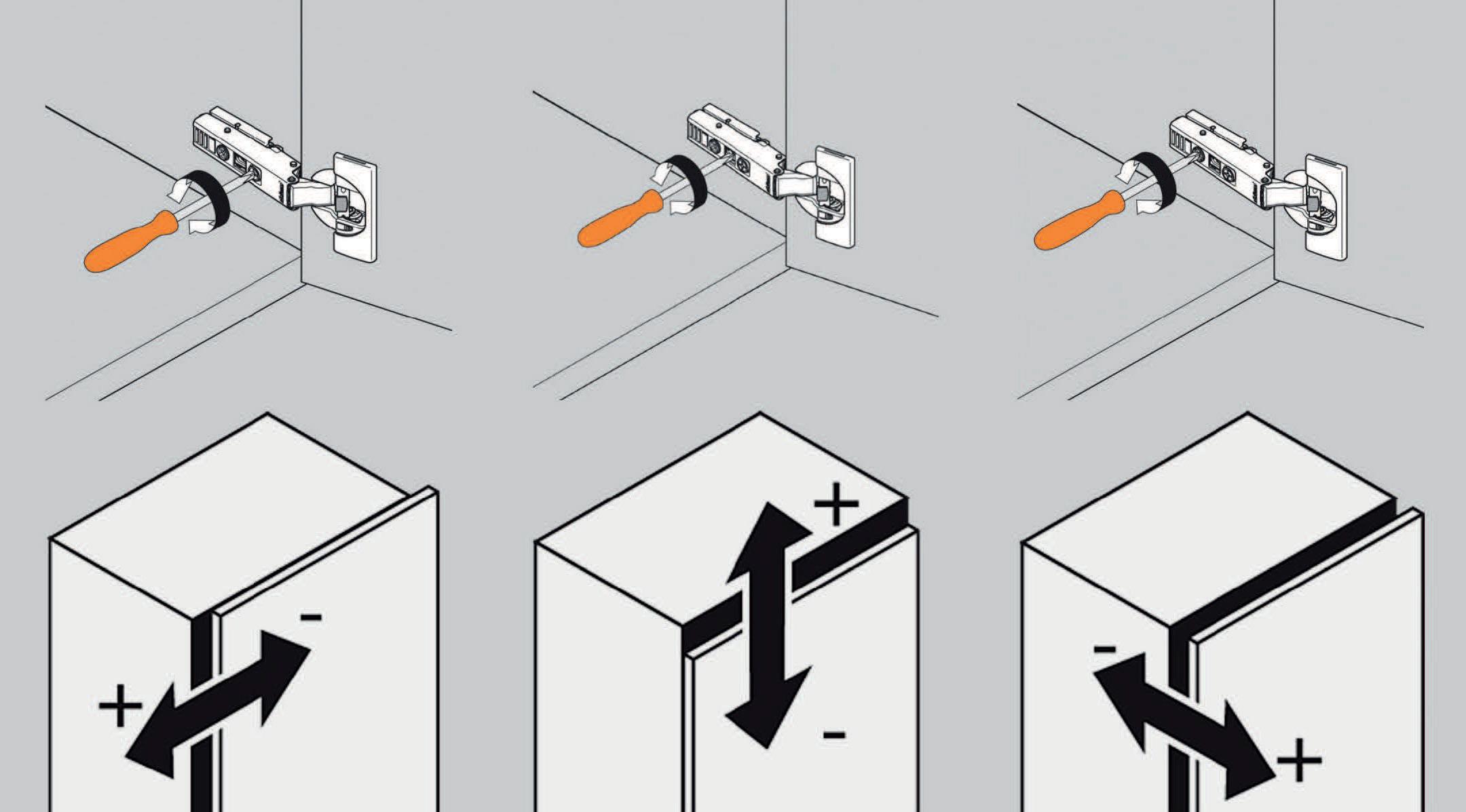

7 Agir sur les vis indiquées pour procéder au réglage de la hauteur, de la position et de l’inclinaison de la porte.
