Références

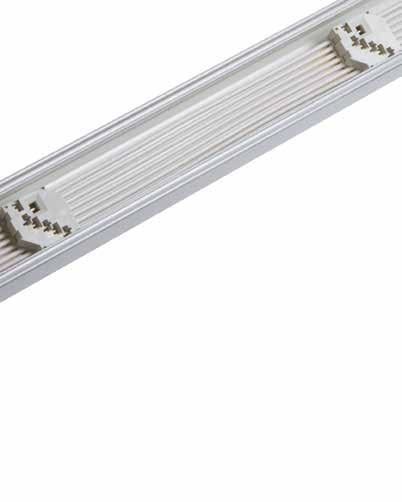

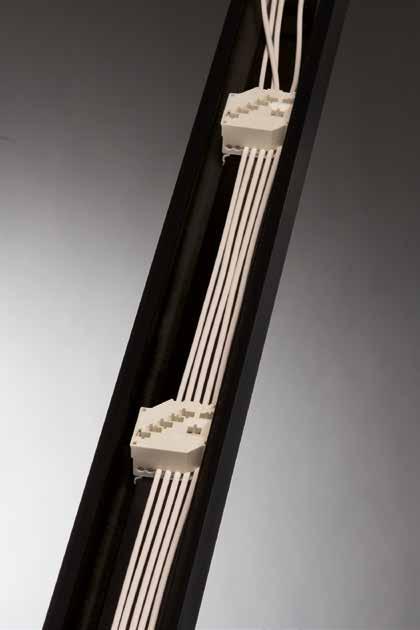

PROFILS PORTEURS
5 CONDUCTEURS
SOLUTION STANDARD
4 FT (1124 mm) et 6FT (1686 mm)
401 TRL54FTL112W TRL T 5x2,5 4FT L1124 blanc
401 TRL54FTL225W TRL T 5x2,5 4FT L2248 blanc
401 TRL54FTL337W TRL T 5x2,5 4FT L3372 blanc
401 TRL54FTL450W TRL T 5x2,5 4FT L4496 blanc
401 TRL56FTL169W TRL T 5x2,5 6FT L1686 blanc
401 TRL56FTL337W TRL T 5x2,5 6FT L3372 blanc
SOLUTION FLEXIBLE
1 FT (connecteur tous les 282 mm) et 2 FT (connecteur tous les 565 mm)
401 TRL51FTL112W TRL T 5x2,5 1FT L1124 blanc
401 TRL51FTL225W TRL T 5x2,5 1FT L2248 blanc
401 TRL51FTL337W TRL T 5x2,5 1FT L3372 blanc
401 TRL51FTL450W TRL T 5x2,5 1FT L4496 blanc
401 TRL52FTL112W TRL T 5x2,5 2FT L1124 blanc
401 TRL52FTL225W TRL T 5x2,5 2FT L2248 blanc
401 TRL52FTL337W TRL T 5x2,5 2FT L3372 blanc
401 TRL52FTL450W TRL T 5x2,5 2FT L4496 blanc
9 CONDUCTEURS
SOLUTION STANDARD 4 FT (1124 mm) et 6FT (1686 mm)
401 TRL94FTL112W TRL T 9x2,5 4FT L1124 blanc
401 TRL94FTL225W TRL T 9x2,5 4FT L2248 blanc
401 TRL94FTL337W TRL T 9x2,5 4FT L3372 blanc
401 TRL94FTL450W TRL T 9x2,5 4FT L4496 blanc
401 TRL96FTL169W TRL T 9x2,5 6FT L1686 blanc
401 TRL96FTL337W TRL T 9x2,5 6FT L3372 blanc
SOLUTION FLEXIBLE
1 FT (connecteur tous les 282 mm) et 2 FT (connecteur tous les 565 mm)
401 TRL91FTL112W TRL T 9x2,5 1FT L1124 blanc
401 TRL91FTL225W TRL T 9x2,5 1FT L2248 blanc
401 TRL91FTL337W TRL T 9x2,5 1FT L3372 blanc
401 TRL91FTL450W TRL T 9x2,5 1FT L4496 blanc
401 TRL92FTL112W TRL T 9x2,5 2FT L1124 blanc
401 TRL92FTL225W TRL T 9x2,5 2FT L2248 blanc
401 TRL92FTL337W TRL T 9x2,5 2FT L3372 blanc
401 TRL92FTL450W TRL T 9x2,5 2FT L4496 blanc
7 CONDUCTEURS
SOLUTION STANDARD
4 FT (1124 mm) et 6FT (1686 mm)
401 TRL74FTL112W TRL T 7x2,5 4FT L1124 blanc
401 TRL74FTL225W TRL T 7x2,5 4FT L2248 blanc
401 TRL74FTL337W TRL T 7x2,5 4FT L3372 blanc
401 TRL74FTL450W TRL T 7x2,5 4FT L4496 blanc
401 TRL76FTL169W TRL T 7x2,5 6FT L1686 blanc
401 TRL76FTL337W TRL T 7x2,5 6FT L3372 blanc
SOLUTION FLEXIBLE
1 FT (connecteur tous les 282 mm) et 2 FT (connecteur tous les 565 mm)
401 TRL71FTL112W TRL T 7x2,5 1FT L1124 blanc
401 TRL71FTL225W TRL T 7x2,5 1FT L2248 blanc
401 TRL71FTL337W TRL T 7x2,5 1FT L3372 blanc
401 TRL71FTL450W TRL T 7x2,5 1FT L4496 blanc
401 TRL72FTL112W TRL T 7x2,5 2FT L1124 blanc
401 TRL72FTL225W TRL T 7x2,5 2FT L2248 blanc
401 TRL72FTL337W TRL T 7x2,5 2FT L3372 blanc
401 TRL72FTL450W TRL T 7x2,5 2FT L4496 blanc
11 CONDUCTEURS
SOLUTION STANDARD
4 FT (1124 mm) et 6FT (1686 mm)
401 TRL114FTL112W TRL T 11x2,5 4FT L1124 blanc
401 TRL114FTL225W TRL T 11x2,5 4FT L2248 blanc
401 TRL114FTL337W TRL T 11x2,5 4FT L3372 blanc
401 TRL114FTL450W TRL T 11x2,5 4FT L4496 blanc
401 TRL116FTL169W TRL T 11x2,5 6FT L1686 blanc
401 TRL116FTL337W TRL T 11x2,5 6FT L3372 blanc
SOLUTION FLEXIBLE
1 FT (connecteur tous les 282 mm) et 2 FT (connecteur tous les 565 mm)
401 TRL112FTL112W TRL T 11x2,5 2FT L1124 blanc
401 TRL112FTL225W TRL T 11x2,5 2FT L2248 blanc
401 TRL112FTL337W TRL T 11x2,5 2FT L3372 blanc
401 TRL112FTL450W TRL T 11x2,5 2FT L4496 blanc
ELEMENT DE LIAISON INTERNE
401 TRLCP TRL Elément de liaison interne rail CP
EMBOUTS + ALIMENTATION
401 TRLTEPSETW TRL Embouts + alimentation T EPSET blanc
401 TRLTEPSET57DIW TRL Embouts + alimentation 5/7 conducteurs pour module opalin direct/indirect EP-SET blanc
401 TRLTEPSET911DIW TRL Embouts + alimentation 9/11 conducteurs pour module opalin direct/indirect EP-SET blanc
UNITES ELECTRIQUES
LONGUEUR 4FT (1124 MM)
FAISCEAU ETROIT (NB)
401 TRL304NB112W TRL Module LED 27 W 3200 lm 840 faisceau lumineux étroit L1124 blanc
401 TRL364NB112W TRL Module LED 34 W 4000 lm 840 faisceau lumineux étroit L1124 blanc
401 TRL544NB112W TRL Module LED 51 W 6000 lm 840 faisceau lumineux étroit L1124 blanc
FAISCEAU MOYEN (MB)
401 TRL304MB112W TRL Module LED 27 W 3200 lm 840 faisceau lumineux moyen L1124 blanc
401 TRL364MB112W TRL Module LED 34 W 4000 lm 840 faisceau lumineux moyen L1124 blanc
401 TRL544MB112W TRL Module LED
W
lm 840 faisceau lumineux moyen L1124 blanc
FAISCEAU LARGE (WB)
401 TRL304WB112W TRL Module LED 27 W 3200 lm 840 faisceau lumineux large L1124 blanc
401 TRL364WB112W TRL
FAISCEAU ULTRA LARGE (UWB)
L1124 blanc
401 TRL364UWB112W TRL Module LED 34 W 4000 lm 840 faisceau lumineux ultra large L1124 blanc
FAISCEAU ASYMETRIQUE (A)
401 TRL304A3112W
blanc
401 TRL544A3112W TRL Module LED 51 W 6000 lm 840 asymétrique 30° L1124 blanc
FAISCEAU ASYMETRIQUE DOUBLE 20° (DA20)
401 TRL304D2112W TRL Module LED 27 W 3200 lm 840 asymétrique double 20° L1124 blanc
401 TRL364D2112W TRL Module LED 34 W 4000 lm 840 asymétrique double 20° L1124 blanc
401 TRL544D2112W TRL Module LED 51 W 6000 lm 840 asymétrique double 20° L1124 blanc
DIFFUSEUR OPALIN (O)
401 TRL3040112W TRL Module LED 27 W 3200 lm 840 opalin L1124 blanc
401 TRL3640112W TRL Module LED 34 W 4000 lm 840 opalin L1124 blanc
401 TRL5440112W TRL Module LED 51 W 6000 lm 840 opalin L1124 blanc
DIFFUSEUR OPALIN ET ECLAIRAGE DIRECT/INDIRECT (ODI)
401 TRL3040DI112W TRL Module LED 27 W 3200 lm 840 opalin direct/indirect L1124 blanc
401 TRL3640DI112W TRL Module LED 34 W 4000 lm 840 opalin direct/indirect L1124 blanc
401 TRL5440DI112W TRL Module LED 51 W 6000 lm 840 opalin direct/indirect L1124 blanc
LONGUEUR 6FT (1686 MM)
FAISCEAU ETROIT (NB)
401 TRL404NB169W TRL Module LED 41 W 4800 lm 840 faisceau lumineux étroit L1686 blanc
401 TRL544NB169W TRL Module LED 51 W 6000 lm 840 faisceau lumineux étroit L1686 blanc
401 TRL754NB169W TRL Module LED 77 W 9000 lm 840 faisceau lumineux étroit L1686 blanc
FAISCEAU MOYEN (MB)
401 TRL404MB169W TRL Module LED 41 W 4800 lm 840 faisceau lumineux moyen L1686 blanc
401 TRL544MB169W TRL Module LED 51 W 6000 lm 840 faisceau lumineux moyen L1686 blanc
401 TRL754MB169W TRL Module LED 77 W 9000 lm 840 faisceau lumineux moyen L1686 blanc
FAISCEAU LARGE (WB)
401 TRL404WB169W TRL Module LED 41 W 4800 lm 840 faisceau lumineux large L1686 blanc
401 TRL544WB169W TRL Module LED 51 W 6000 lm 840 faisceau lumineux large L1686 blanc
401 TRL754WB169W TRL Module LED 77 W 9000 lm 840 faisceau lumineux large L1686 blanc
FAISCEAU ULTRA LARGE (UWB)
401 TRL544UWB169W TRL Module LED 51 W 6000 lm 840 faisceau lumineux ultra large L1686 blanc
FAISCEAU ASYMETRIQUE (A)
401 TRL404A3169W TRL Module LED 41 W 4800 lm 840 asymétrique 30° L1686 blanc
401 TRL544A3169W TRL Module LED 51 W 6000 lm 840 asymétrique 30° L1686 blanc
401 TRL754A3169W TRL Module LED 77 W 9000 lm 840 asymétrique 30° L1686 blanc
FAISCEAU ASYMETRIQUE DOUBLE 20° (DA20)
401 TRL404D2169W TRL Module LED 41 W 4800 lm 840 asymétrique double 20° L1686 blanc
401 TRL544D2169W TRL Module LED 51 W 6000 lm 840 asymétrique double 20° L1686 blanc
401 TRL754D2169W TRL Module LED 77 W 9000 lm 840 asymétrique double 20° L1686 blanc
DIFFUSEUR OPALIN (O)
401 TRL4040169W TRL Module LED 41 W 4800 lm 840 opalin L1686 blanc
401 TRL5440169W TRL Module LED 51 W 6000 lm 840 opalin L1686 blanc
401 TRL7540169W TRL Module LED 77 W 9000 lm 840 opalin L1686 blanc
DIFFUSEUR OPALIN ET ECLAIRAGE DIRECT/INDIRECT (ODI)
401 TRL4040DI169W TRL Module LED 41 W 4800 lm 840 opalin direct /indirect L1686 blanc
401 TRL5440DI169W TRL Module LED 51 W 6000 lm 840 opalin direct /indirect L1686 blanc
401 TRL7540DI169W TRL Module LED 77 W 9000 lm 840 opalin direct /indirect L1686 blanc
Tous les codes sont indiqués en couleur blanche (W) mais peuvent également être obtenus en noir (B) ou argenté (S)
La température de couleur est actuellement en standard de 4000 K mais peut également être livrable en 3000 K
L’unité électrique est aussi disponible en DALI ou en éclairage de secours
UNITES AVEC RAILS TRIPHASES
401 TRLTRACK2FT TRL Module avec rail triphasé 562 mm blanc
401 TRLTRACK4FT TRL Module avec rail triphasé 1124 mm blanc
401 TRLTRACK6FT TRL Module avec rail triphasé 1686 mm blanc
UNITES AVEC SPOTS
1 SPOT (1SK)
401 TRL1SK3NB56W TRL Module avec 1 spot 1xSK 1200 lm 930 faisceau lumineux étroit blanc L562
401 TRL1SK4NB56W TRL Module avec 1 spot 1xSK 1600 lm 840 faisceau lumineux étroit blanc L562
401 TRL1SK3MB56W TRL Module avec 1 spot 1xSK 2300 lm 930 faisceau lumineux moyen blanc L562
401 TRL1SK3WB56W TRL Module avec 1 spot 1xSK 2300 lm 930 faisceau lumineux large blanc L562
401 TRL1SK4MB56W TRL Module avec 1 spot 1xSK 3000 lm 840 faisceau lumineux moyen blanc L562
401 TRL1SK4WB56W TRL Module avec 1 spot 1xSK 3000 lm 840 faisceau lumineux large blanc L562
2 SPOTS (2SK)
401 TRL2SK3NB56W TRL Module avec 2 spots 2xSK 1200 lm 930 faisceau lumineux étroit blanc L562
401 TRL2SK4NB56W TRL Module avec 2 spots 2xSK 1600 lm 840 faisceau lumineux étroit blanc L562
401 TRL2SK3MB56W TRL Module avec 2 spots 2xSK 2300 lm 930 faisceau lumineux moyen blanc L562
401 TRL2SK3WB56W TRL Module avec 2 spots 2xSK 2300 lm 930 faisceau lumineux large blanc L562
401 TRL2SK4MB56W TRL Module avec 2 spots 2xSK 3000 lm 840 faisceau lumineux moyen blanc L562
401 TRL2SK4WB56W TRL Module avec 2 spots 2xSK 3000 lm 840 faisceau lumineux large blanc L562
UNITES AVEC REGULATION BASEE
SUR LA LUMIERE DU JOUR ET DETECTEUR DE PRESENCE
401 TRLACL2FTW TRL T Capteur 2FT L562 blanc
401 TRLAC LMMST2FTW TRL Module avec capteur ACL MULTI MASTER 2FT/L560 blanc
401 TRLAC LMST2FTW TRL Module avec capteur ACL MASTER 2FT/L560 blanc
401 TRLACLSLV2FTW TRL Module avec capteur ACL SLAVE 2FT/L560 blanc
COUVERCLES
401 TRLBC1FTL280W TRL Couvercle PVC BC 1FT/L280 blanc
401 TRLBC2FTL560W TRL Couvercle PVC BC 2FT/L560 blanc
401 TRLBC4FTL112W TRL Couvercle PVC BC 4FT/L1124 blanc
401 TRLBC6FTL169W TRL Couvercle PVC BC 6FT/L1686 blanc
ACCESSOIRES
CADRE D’ENCASTREMENT
CADRE D’ENCASTREMENT POUR PROFIL SIMPLE
401 TRLRFSING4FTW TRL Cadre d’encastrement pour profil simple L1124 blanc
401 TRLRFSING6FTW TRL Cadre d’encastrement pour profil simple L1686 blanc
CADRE D’ENCASTREMENT POUR LIGNE LUMINEUSE
401 TRLRFSTART4FTW TRL Début cadre d’encastrement L1124 blanc
401 TRLRFMID4FTW TRL Milieu cadre d’encastrement L1124 blanc
401 TRLRFEND4FTW TRL Fin cadre d’encastrement L1124 blanc
401 TRLRFSTART6FTW TRL Début cadre d’encastrement L1686 blanc
401 TRLRFMID6FTW TRL Milieu cadre d’encastrement L1686 blanc
401 TRLRFEND6FTW TRL Fin cadre d’encastrement L1686 blanc
ELEMENT DE CONNEXION
401 TRLTWSET TRL Set de câblage continu pour élément de connexion L, T ou X
Tous les codes sont indiqués en couleur blanche (W) mais peuvent également être obtenus en noir (B) ou argenté (S)
La température de couleur est actuellement en standard de 4000 K mais peut également être livrable en 3000 K .
L’unité électrique est aussi disponible en DALI ou en éclairage de secours.
