Cataloog Foltvoltaïsche Installaties

PANELEN

Kwaliteit is de beste garantie

Verlaagde frameranden voorkomen het vastzetten van mos en vuil

Q CELLS opbrengstzekerheid

• Anti PID Technology (APT) tegen prestatieverlies door potentiaal geïnduceerde degradatie

• Hotspot Protect tegen het gevaar van modulebrand

• Tra.QTM laseraanduiding voor meer zekerheid tegen vervalsing

• Anti LID Technology (ALT) tegen prestatieverliezen door licht geïnduceerde degradatie bij monokristallijne zonnecellen

Q CELLS KWALITEITSTESTEN

Opbrengstzekerheid

Tested

Sinds 2011 bestaat de Q CELLS opbrengstzekerheid als garantie voor de betrouwbaarheid van de modules. Ze combineert de gegarandeerde PID-resistentie, Anti LID Technology, de bescherming tegen hotspots en de beveiliging tegen vervalsing van de modules van Q Cells.

VDE Quality Tested

Bijkomende kwartaaltests garanderen op elk moment kwaliteit- en productzekerheid. Dit 'VDE Quality Tested'programma geldt als extra garantie bovenop de tests voor de eerste certificering.

32 mm hightech-frame voor wind- en sneeuwlasten tot 4.000 / 5.400 Pa (IEC)

Hoogwaardige in de sol-gel roller coating verwerkte antireflectietechnologie voor hogere opbrengsten, homogene optiek en langdurige stabiliteit

Geoptimaliseerde, gelijkmatige celafstanden voor prestatieverhoging en het vermijden van microscheuren

Eenmalige certificeringstests

Deze eerste tests - bijvoorbeeld conform IEC, CSA / UL, MCS, JET en Kemco - garanderen de elektrische zekerheid van de modules en de zekerheid van hun constructie conform de internationale standaarden.

Q CELLS kwaliteitsprogramma

Q CELLS' intern kwaliteitsprogramma verzekert dat alle producten dagelijks voldoen aan de strenge kwaliteitseisen van het bedrijf.

Optimaal gepositioneerde, grote ontwateringsopeningen tegen vorstschade

Stevige silicone verbinding voor uitstekende stabiliteit en houdbaarheid

Design geoptimaliseerde aansluitdoos met 3 bypass diodes voor verhoogde energieopbrengsten en corrosieveiligheid

Hoge prestatieklassen met positieve sortering voor geringe stroomproductiekosten (LCOE) en hoge terugstroombestendigheid

Hoog kwalitatieve achterzijdefolie voor permanente verzegeling

Q CELLS PRESTATIEGARANTIE

Q.PLUS polykristalijn

Minimaal 97 % van het nominale vermogen tijdens eerste jaar.

Daarna max. 0,6 % degradatie per jaar.

Minimaal 92 % van het nominale vermogen na 10 jaar.

Minimaal 83 % van het nominale vermogen na 25 jaar.

Q.PEAK monokristalijn

Minimaal 98 % van het nominale vermogen tijdens eerste jaar.

Daarna max. 0,6 % degradatie per jaar.

Minimaal 92,6 % van het nominale vermogen na 10 jaar.

Minimaal 83,6 % van het nominale vermogen na 25 jaar.

Q.ANTUM celtechnologie meer opbrengst door lage stroomproductiekosten

Q.ANTUM verbindt de beste eigenschappen van alle bekende celtechnologieën en behaalt zo hoge prestatiewaarden onder reële omstandigheden tegen lage stroomproductiekosten (LCOE).

Opbrengst Q CELLS zonnemodule 305 Wp met Q.ANTUM Technology

Opbrengst standaardmodule 260 Wp

Q.ANTUM TECHNOLOGY

Meer vermogen per oppervlakte.

Betere temperatuurverhouding

17 % meer vermogen

Betere zwaklichtverhouding

Betrouwbare opbrengsten, zelfs op heel warme dagen.

HOGERE OPBRENGST EN MEER

PROFIJT VOOR U

Q.ANTUM optimaliseert de kristallijne siliciumtechnologie en biedt u de beste prijs-kwaliteitsverhouding. De combinatie van hoge efficiëntie, hoge prestatieklassen en maximale opbrengsten tegen optimale condities, garandeert een rendabele werking met de zon.

Hoge opbrengsten, ook bij lage stralingsintensiteit.

DE Q.ANTUM CELTECHNOLOGIE IN DETAIL

De functionele nanolagen langs de achterzijde van de zonnecel werken als een optische spiegel. Tot dusver ongebruikte zonnestralen worden nu gereflecteerd en omgezet in stroom. Hierdoor verbeteren de elektrische eigenschappen en stijgt de efficiëntie onder reële omstandigheden significant.

MONO

De nieuwe hogerendementsmodule Q.PEAK-G4.1 is de ideale oplossing voor private dakconstructies, dankzij zijn innovatieve Q.ANTUM Technology. Het wereldrecord-celdesign werd ontwikkeld om de uitstekende prestatie onder reële voorwaarden te bereiken - ook bij lage stralingsintensiteit, alsook op heldere, heel warme zomerdagen.

• Q.ANTUM Technology: lage stroomontstaanskosten. Hogere opbrengst per oppervlak en lagere systeemkosten dankzij hoge prestatieklassen en een efficiëntie tot en met 18,6%.

• Innovatie technologie m.b.t. alle weersomstandigheden. Optimale rendementen als gevolg van uitstekend weinig licht- en temperatuurgedrag.

• Voortdurend hoge prestatie. Lange termijn rendement beveiliging door Power optimalisatie, Anti LID Technology, Anti PID Technology, Hotspot Protect en Traceable Quality Tra.QTM

• Licht kwaliteitsframe. Frame van hightech-aluminium legering, gecertificeerd voor hoge sneeuw- (5.400 Pa) en windlasten (4.000 Pa).

• Investeringszekerheid. 12 jaar productgarantie, alsook 25 jaar lineaire prestatiegarantie (83,6% van het nominale vermogen na 25 jaar).

• Celtechnologie. Monokristallijn - Q.ANTUM Technology met power reflector.

referentie

1003 QPEAKG41300 1003 QPEAKG41305 vermogen bij maximale prestatie 300 Wp 305 Wp celtype Monokristallijn Monokristallijn celmaat 156 x 156 mm 156 x 156 mm frame Zwart Aluminium Zwart Aluminium gewicht 18,8 kg 18,8 kg capaciteitstolerantie -0 / +5 Wp -0 / +5 Wp cellen per module 60 60

stekker MC4 MC4 open-circuit spanning 39,76 V 40,05 V spanning bij maximaal vermogen 32,41 V 32,62 V kortsluitstroom 9,77 A 9,84 A stroom bij maximaal vermogen 9,26 A 9,35 A zonnepaneel efficiëntie ≥ 18,00% ≥ 18,30% afmetingen b x l x h

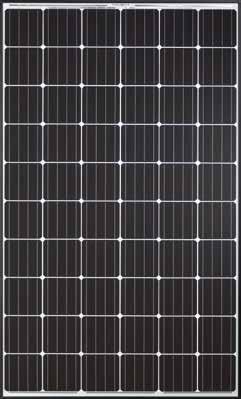

MONO BLACK

De nieuwe hogerendementsmodule Q.PEAK BLK-G4.1 is de ideale oplossing voor private dakconstructies, dankzij zijn innovatieve Q.ANTUM Technology. Het wereldrecord-celdesign werd ontwikkeld om de uitstekende prestatie onder reële voorwaarden te bereiken - ook bij lage stralingsintensiteit, alsook op heldere, heel warme zomerdagen.

• Q.ANTUM Technology: lage stroomontstaanskosten. Hogere opbrengst per oppervlak en lagere systeemkosten dankzij hoge prestatieklassen en een efficiëntie tot en met 18%.

• Innovatie technologie m.b.t. alle weersomstandigheden. Optimale rendementen als gevolg van uitstekend weinig licht- en temperatuurgedrag.

• Voortdurend hoge prestatie. Lange termijn rendement beveiliging door Power optimalisatie, Anti LID Technology, Anti PID Technology, Hotspot Protect en Traceable Quality Tra.QTM

• Licht kwaliteitsframe. Frame van hightech-aluminium legering, gecertificeerd voor hoge sneeuw- (5.400 Pa) en windlasten (4.000 Pa).

• Investeringszekerheid. 12 jaar productgarantie, alsook 25 jaar lineaire prestatiegarantie (83,6% van het nominale vermogen na 25 jaar).

• Celtechnologie. Monokristallijn - Q.ANTUM Technology met power reflector.

referentie 1003 QPEAKBLKG41290 1003 QPEAKBLKG41295

vermogen bij maximale prestatie 290 Wp 295 Wp

celtype Monokristallijn Monokristallijn

celmaat 156 x 156 mm 156 x 156 mm frame Zwart Aluminium Zwart Aluminium gewicht 18,8 kg 18,8 kg

capaciteitstolerantie -0 / +5 Wp -0 / +5 Wp

cellen per module 60 60

stekker MC4 MC4

open-circuit spanning 39,19 V 39,48 V spanning bij maximaal vermogen 31,96 V 32,19 V

kortsluitstroom 9,63 A 9,70 A

stroom bij maximaal vermogen 9,07 A 9,17 A zonnepaneel efficiëntie ≥ 17,40% ≥ 17,70%

afmetingen b x l x h 1000 x 1670 x 32 mm 1000 x 1670 x 32 mm

POLY

De nieuwe hogerendementsmodule Q.PLUS BFR-G4.1 is de ideale oplossing voor alle toepassingen, dankzij zijn innovatieve Q.ANTUM Technology. Het wereldrecord-celdesign werd ontwikkeld om de beste prestatie onder reële omstandigheden te behalen - zowel bij geringe stralingsintensiteit, alsook op heldere, heel warme zomerdagen.

• Q.ANTUM Technology: lage stroomontstaanskosten. Hogere opbrengst per oppervlak en lagere systeemkosten dankzij hoge prestatieklassen en een efficiëntie tot en met 17,4%.

• Innovatie technologie m.b.t. alle weersomstandigheden. Optimale rendementen als gevolg van uitstekend weinig licht- en temperatuurgedrag.

• Voortdurend hoge prestatie. Lange termijn rendement beveiliging door Power optimalisatie, Anti PID Technology, Hotspot Protect en Traceable Quality Tra.QTM

• Licht kwaliteitsframe. Frame van hightech-aluminium legering, gecertificeerd voor hoge sneeuw- (5.400 Pa) en windlasten (4.000 Pa).

• Investeringszekerheid. 12 jaar productgarantie, alsook 25 jaar lineaire prestatiegarantie (83% van het nominale vermogen na 25 jaar).

• Celtechnologie. Polykristallijn - Q.ANTUM Technology met power reflector.

referentie

1003 QPLUSBFRG41280 1003 QPLUSBFRG41285 vermogen bij maximale prestatie 280 Wp 285 Wp celtype Polykristallijn Polykristallijn celmaat 156 x 156 mm 156 x 156 mm frame Zwart Aluminium Zwart Aluminium gewicht 18,8 kg 18,8 kg

capaciteitstolerantie -0 / +5 Wp -0 / +5 Wp cellen per module 60 60

stekker MC4 MC4

open-circuit spanning 38,97 V 39,22 V spanning bij maximaal vermogen 31,67 V 31,99 V kortsluitstroom 9,41 A 9,46 A stroom bij maximaal vermogen 8,84 A 8,91 A zonnepaneel efficiëntie ≥ 16,80% ≥ 17,10% afmetingen b x l x h

x 1670 x 32 mm

OMVORMERS

Omvormers

SMA is de wereldwijde marktleider in PV-omvormers. De Duitse fabrikant heeft meer dan dertig jaar ervaring en is aanwezig in 21 verschillende landen. In België, Nederland en Luxemburg werden op vandaag al meer dan 350.000 oplossingen van SMA geïnstalleerd.

1. DUURZAAM EN BETROUWBAAR

Kiezen voor SMA is kiezen voor Duitse topkwaliteit. Vanaf de eerste ontwikkelingsfase maken ze het verschil met hun oog voor detail.

SMA-producten leveren dan ook hoge prestaties, zijn duurzaam en erg betrouwbaar.

SMA biedt voor elke situatie de juiste oplossing. Van residentiële installaties met Sunny Boys tot commerciële installaties met Sunny Centrals.

2. INTELLIGENT ENERGIEBEHEER EN OPSLAG

SMA werkt actief mee aan de energierevolutie. Zo dragen hun innovaties bij tot de stapsgewijze uitbreiding van het aandeel zonnestroom en leiden ze tot een vermindering van de systeemkosten aan zonnestroominstallaties.

Zo wil SMA met het Smart Home concept de eindgebruikers helpen om ‘slimmer’ te wonen met aandacht voor het energieverbruik, -beheer en -opslag. SMA Smart Home is Smart Grid Ready en is compatibel met toestellen van verschillende merken zoals Stiebel Eltron, Miele, Bosch en Siemens. Merken die eveneens worden verdeeld via Cebeo.

GARANTIEVERLENGING

3. OPLEIDING EN ONDERSTEUNING

In Mechelen staan 20 medewerkers van SMA klaar om de installateur te helpen met projectondersteuning op maat, met technische documentatie en met promotiemateriaal. Ook voor opleidingen is de installateur bij SMA aan het juiste adres. De opleidingen van SMA Solar Academy worden zowel in het Nederlands als in het Frans georganiseerd en besteden telkens veel aandacht aan de lokale wetgeving.

4. LOKALE ONDERSTEUNING MET SMA SERVICE

Uw keuze voor een SMA-omvormer geeft u automatisch toegang tot deze uitgebreide service:

• Service Line in België voor een antwoord op al uw technische vragen

• Uitgebreid en flexibel garantieprogramma van 5 tot 25 jaar

• Omruildienst voor defecte toestellen: snel en eenvoudig

• SMA ter plaatse: inbedrijfname en onderhoudscontracten

Hiervoor zijn verschillende opties mogelijk. Contacteer uw regionale HVAC-specialist voor meer informatie.

SOFTWARE: SMA SUNNY DESIGN

• Of het nu gaat om gegevens archiveren, installatieprestatie of systeemconfiguratie – Sunny Design biedt veel mogelijkheden.

• Het is geschikt voor alle installatiegroottes en is optimaal op andere SMA-componenten afgestemd.

• Bij de ontwikkeling hecht SMA een sterke waarde aan een hoge gebruiksvriendelijkheid.

• De SMA SUNNY DESIGN staat gratis ter beschikking voor download, zie website www.sma-benelux.com

• Om eenvoudig en ONLINE een installatie te ontwerpen, kan u gebruik maken van SUNNY DESIGN WEB op www.sunnydesignweb.com.

• Over dit thema bestaan webinars. Zie hiervoor op http://www.sma-benelux.com/ben-je-een-installateur/sma-solar-academy.html

SMA Smart Connected

INVESTERINGSZEKERHEID

SMA Smart Connected is de kosteloze monitoring van de omvormer via SMA Sunny Portal. In geval van een omvormerfout informeert SMA de eigenaar en de installateur proactief. Daardoor worden kostbare arbeidstijd en kosten bespaard.

Met SMA Smart Connected profiteert de installateur van snelle diagnoses door SMA. Hij kan de storing dus snel verhelpen en de klant bovendien aantrekkelijke servicewerkzaamheden bieden.

SMA SMART CONNECTED ACTIVEREN

Bij de aanmelding van de installatie bij Sunny Portal activeert de installateur SMA Smart Connected en profiteert hij van de automatische omvormer monitoring door SMA.

AUTOMATISCHE OMVORMER MONITORING

DOOR SMA

SMA neemt de omvormer monitoring voor zijn rekening met SMA Smart Connected. SMA controleert de afzonderlijke omvormers automatisch en continu op opvallende gebeurtenissen tijdens de werking. Daarmee profiteert iedere klant van de jarenlange ervaring van SMA.

PROACTIEVE COMMUNICATIE BIJ STORINGEN

Na de diagnose en analyse van een storing informeert SMA de installateur en eigenaar hierover onmiddellijk via e-mail. Zo is iedereen optimaal voorbereid op het verhelpen van de storing. Dat beperkt de uitvaltijd en bespaart tijd en geld. Op basis van de regelmatige prestatierapporten worden bovendien waardevolle conclusies over het hele systeem getrokken.

VERVANGINGSSERVICE

Als een vervangende omvormer nodig is, levert SMA binnen 1 tot 3 werkdagen na de storingsdiagnose automatisch een nieuwe omvormer. De installateur kan de eigenaar actief benaderen en de omvormer vervangen.

PERFORMANCE SERVICE

De eigenaar kan aanspraak maken op een financiële compensatie door SMA als de vervangende omvormer niet binnen 3 werkdagen kan worden geleverd.

OMVORMERS I productoverzicht

Huidig productportfolio omvormers

DC - OPTIMIZERS

COMPATIBEL MET ALLE STRING OMVORMERS

SMA STRING OMVORMERS RESIDENTIËLE TOEPASSING

TS4-R-S afschakeling inclusief monitoring

TIGO TS4-R-O optimalisatie inclusief monitoring en afschakeling

Monitoring voor huidig productportfolio

DISPLAY - ter plaatse visualiseren

SUNNY EXPLORER - parameters aanpassen

( of )

( of )

SUNNY PORTAL (incl. app) - monitoring of of of of

Externe communicatie met Modbus

Webconnect WLAN

Communicatietoestel: Sunny Home Manager (altijd in combinatie met Webconnect)

Communicatietoestel: Cluster Controller of Cluster Controller Small Commercial (altijd in combinatie met Webconnect)

Communicatietoestel: Communicatieset (alleen vereist wanneer monitoring noodzakelijk is)

SUNNY BOY 1.5 - 2.5

Uitgangsvermogen / Nominaal vermogen

De Sunny Boy 1.5/2.5 is de perfecte omvormer voor kleine zonnestroominstallaties. Zijn breed ingangsspanningsbereik van 80 tot 600 V, veelzijdigheid en flexibiliteit in paneelkeuze zijn indrukwekkend. De installatie gebeurt snel en eenvoudig dankzij het laag gewicht en kleine afmeting. Na een eenvoudige inbedrijfsstelling via WebUI is de Sunny Boy 1.5/2.5 klaar voor gratis monitoring via het eigen draadloze netwerk van het toestel of online via Sunny Portal of Sunny Places.

• Voor kleine en middelgrote systemen

• IP65

• Geïntegreerde DC-afschakeling ESS

• Ingebouwde WLAN- en Speedwire interface met Webconnect functionaliteit

• Bedrade of draadloze communicatie

• SUNCLIX DC-connectoren

• Gemakkelijke inbedrijfstelling en bewaking van installatiegegevens via WebUI op alle smartphones en tablets.

• Schaduwbeheer door OptiTrac Global Peak

• Standaard 5 jaar SMA fabrieksgarantie. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

referentie 350 SB151VL40000 350 SB251VL40000

max. DC vermogen (cos j = 1)

aantal onafhankelijke

MPP-ingangen

AC nominaal vermogen

AC nominale spanning 220 V / 230 V / 240 V

V / 230 V / 240 V netfrequentie/netspanning 50 Hz / 230 V 50 Hz / 230 V max. uitgangsstroom 7 A

A max. rendement

afmetingen b x h x d 460 x 357 x 122 mm 460 x 357 x 122 mm gewicht 9,2 kg 9,2 kg

bereik bedrijfstemperatuur -40 °C … +60 °C

…

°C geluidsemissie < 25 dB (A) <

dB (A) eigen verbruik (nacht) 2 W 2 W

DC-aansluiting/AC-aansluiting SUNCLIX / connectoren SUNCLIX / connectoren

interfaces: RS485/Bluetooth/ webconnect/WLAN

display WebUI WebUI garantie: 5/10/15/20/25 jaar * / o / o / o / o * / o / o / o / o

* = standaard / o = optioneel / - = niet beschikbaar

SUNNY BOY 3.0 - 5.0 MET SMA SMART CONNECTED

De nieuwe Sunny Boy 3.0 - 5.0 is de opvolger van de wereldwijd succesvolle Sunny Boy 3000-5000 TL en is meer dan alleen maar een PV-omvormer. De geïntegreerde service SMA Smart Connected biedt 100% comfort aan installateur en eigenaar van de zonnepanelen. De automatische omvormer monitoring van SMA analyseert de werking van de omvormer, meldt onregelmatigheden en zorgt op die manier voor minimale uitvaltijden.

• Extra investeringszekerheid

• Automatische en kosteloze online monitoring door SMA

• Proactieve informatie en automatische service

• IP65

• Inbedrijfstelling via tablet, smartphone of PC; Installatiegegevens zijn dan weer te geven via smartphone

• WLAN en intuïtieve webserver

• Dynamisch terugleverbeheer

• Schaduwbeheer door OptiTrac Global Peak

• Standaard 5 jaar SMA fabrieksgarantie. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

interfaces: RS485/Bluetooth/ webconnect/WLAN

SUNNY BOY SMART ENERGY 3600SE - 5000SE

Uitgangsvermogen / Nominaal vermogen

De Sunny Boy Smart Energy is de eenvoudigste voor zonne-energietoepassingen met energieopslag. In deze alles-in-één-oplossing is niet alleen een moderne PV-omvormer ingebouwd, maar ook een batterij met een bruikbare capaciteit van twee kilowattuur. Hiermee kunt u het hele jaar door uw eigen verbruik optimaliseren en profiteert u de hele dag maximaal van zelf opgewekte zonne-energie. De Sunny Boy Smart Energy is het eerste verkrijgbare wandmodel met een ingebouwde lithium-ion-batterij en hij is ideaal voor gebruik in een SMA Smart Home. Zo bent u perfect voorbereid op de energiewereld van morgen. Met de ingebouwde Webconnect-functionaliteit kunt u via Sunny Portal overal ter wereld uw verbruiks- en opbrengstgegevens inzien.

• Alles aanwezig in één behuizing.

• Het hele jaar een optimaal bruikbare batterijcapaciteit van 2 kWh (Lithium-ion batterijen).

• Maximaal eigen verbruik dankzij een efficiënt laad- en lastbeheer.

• Geïntegreerde Webconnect-functionaliteit met Sunny Portal via ethernet.

• Multifunctioneel relais voor een eenvoudig lastbeheer.

• Eenvoudig en flexibel te combineren met SMA Smart Home componenten.

• Standaard 5 jaar SMA fabrieksgarantie op omvormer en batterij. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

referentie 350 SB36SE10 350 SB5SE10 max. DC vermogen (cos j = 1) 5 200 W 6 600 W

aantal onafhankelijke MPP-ingangen 2 2

AC nominaal vermogen 3 680 W 4 600 W

AC nominale spanning 220 V / 230 V / 240 V 220 V / 230 V / 240 V netfrequentie/netspanning 50 Hz / 230 V 50 Hz / 230 V max. uitgangsstroom 16 A 22 A max. rendement

afmetingen b x h x d 877 x 711 x 252 mm 877 x 711 x 252 mm gewicht

bereik bedrijfstemperatuur

…

°C geluidsemissie < 25 dB (A) < 25 dB (A) eigen verbruik (nacht) < 0,5 W < 0,5 W

DC-aansluiting/AC-aansluiting SUNCLIX / veerdrukklem SUNCLIX / veerdrukklem

interfaces: RS485/Bluetooth/ webconnect/WLAN

display grafisch grafisch garantie: 5/10/15/20/25 jaar

(batt. 5/7)

* = standaard / o = optioneel / - = niet beschikbaar

(batt. 5/7)

SUNNY TRIPOWER 5000TL - 12000TL

Uitgangsvermogen / Nominaal vermogen

Deze driefasige omvormer is uitstekend geschikt voor de opbouw van klassieke residentiële dakinstallaties tot aan installaties met een wat hoger vermogen. Want dankzij de uitbreiding van de Sunny Tripower reeks met de nieuwe 10 kW- en 12 kW-versies dekt deze serie nu een breed spectrum van toepassingen. Dankzij de beproefde Optiflex-technologie en de asymmetrische multistring is deze omvormer uiterst flexibel en zorgt hij met zijn toprendement en OptiTrac Global Peak voor een maximale opbrengst. Deze omvormer beschikt via SMA Webconnect ook standaard over een directe verbinding met de Sunny Portal. Bovendien is hij standaard voorzien van geïntegreerde functies voor de ondersteuning van het netbeheer, kan hij blindvermogen terugleveren en is hij geschikt voor gebruik met een 30 mA aardlekbeveiliging.

• IP65

• Geïntegreerde DC-scheidingsschakelaar ESS

• DC-ingangsspanning tot 1 000 V.

• SMA Webconnect - communicatie met Sunny Portal

• DC-aansluitsysteem SUNCLIX

• Schaduwbeheer door OptiTrac Global Peak

• Standaard 5 jaar SMA fabrieksgarantie. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

DC vermogen (cos j = 1)

onafhankelijke

interfaces: RS485/Bluetooth/ webconnect/WLAN

garantie: 5/10/15/20/25 jaar

SUNNY TRIPOWER 5000TL - 12000TL

Uitgangsvermogen / Nominaal vermogen

Deze driefasige omvormer is uitstekend geschikt voor de opbouw van klassieke residentiële dakinstallaties tot aan installaties met een wat hoger vermogen. Want dankzij de uitbreiding van de Sunny Tripower reeks met de nieuwe 10 kW- en 12 kW-versies dekt deze serie nu een breed spectrum van toepassingen. Dankzij de beproefde Optiflex-technologie en de asymmetrische multistring is deze omvormer uiterst flexibel en zorgt hij met zijn toprendement en OptiTrac Global Peak voor een maximale opbrengst. Deze omvormer beschikt via SMA Webconnect ook standaard over een directe verbinding met de Sunny Portal. Bovendien is hij standaard voorzien van geïntegreerde functies voor de ondersteuning van het netbeheer, kan hij blindvermogen terugleveren en is hij geschikt voor gebruik met een 30 mA aardlekbeveiliging.

• IP65

• Geïntegreerde DC-scheidingsschakelaar ESS

• DC-ingangsspanning tot 1 000 V.

• SMA Webconnect - communicatie met Sunny Portal

• DC-aansluitsysteem SUNCLIX

• Schaduwbeheer door OptiTrac Global Peak

• Standaard 5 jaar SMA fabrieksgarantie. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

referentie 350 STP9TL2008000 350 STP10TL2008000

max. DC vermogen (cos j = 1)

aantal onafhankelijke MPP-ingangen

AC nominaal vermogen

W AC nominale spanning 3/N/PE ; 230/400V 3/N/PE ; 230/400V 3/N/PE ; 230/400V netfrequentie/netspanning 50 Hz / 230 V 50 Hz / 230 V 50 Hz / 230

bereik bedrijfstemperatuur

geluidsemissie

eigen verbruik (nacht)

interfaces: RS485/Bluetooth/ webconnect/WLAN

display grafisch grafisch grafisch garantie: 5/10/15/20/25 jaar

* = standaard / o = optioneel / - = niet beschikbaar

SUNNY TRIPOWER 15000TL - 20000TL - 25000TL

Uitgangsvermogen / Nominaal vermogen

De Sunny Tripower 15000TL/20000TL/25000TL is de ideale omvormer voor grotere commerciële en industriële installaties. Met een rendement van 98,4% zorgt hij niet alleen voor buitengewoon hoge opbrengsten, maar dankzij het multistring-concept en het brede ingangsspanningbereik biedt hij bovendien een hoge mate van flexibiliteit bij de configuratie en is hij compatibel met vele beschikbare PV-panelen. Dankzij de ingebouwde nieuwe netbeheerfuncties als Integrated Plant Control is hij op de toekomst voorbereid. Hiermee kan de omvormer het blindvermogen dat aan het netaansluitpunt wordt geleverd volledig zelf regelen. Dit maakt overkoepelende regeltoestellen overbodig waardoor de kosten van het systeem als geheel worden verlaagd. Een andere primeur is de continue 24-uurs levering van blindvermogen (Q on Demand 24/7).

• IP65

• DC-ingangsspanning tot 1 000 V.

• SMA Webconnect - communicatie met Sunny Portal.

• Display optioneel.

• DC-aansluitsysteem SUNCLIX.

• Schaduwbeheer door OptiTrac Global Peak.

• Standaard 5 jaar SMA fabrieksgarantie. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

referentie 350 STP15TL3008200

DC vermogen (cos j = 1)

AC nominaal vermogen

AC nominale spanning 3/N/PE ; 230/400V

netfrequentie/netspanning

eigen verbruik (nacht)

interfaces: RS485/Bluetooth/ webconnect/WLAN

display

garantie: 5/10/15/20/25 jaar

* = standaard / o = optioneel / - = niet beschikbaar

SUNNY TRIPOWER CORE1 - STP 50-40

De Sunny Tripower CORE1 is 's werelds eerste staande stringomvormer voor gedecentraliseerde dak- en grondinstallaties en overdekte parkeerplaatsen. De CORE1 is de 3e generatie van de succesvolle Sunny Tripower-productfamilie en brengt met zijn innovatieve concept een revolutie teweeg. De ingenieurs van SMA hebben ernaar gestreefd, een uniek ontwerp te combineren met een innovatieve installatiemethode om de installatietijd aanzienlijk te verkorten en voor alle doelgroepen een optimale Return On Investment te bereiken.

Van de levering tot de installatie en inbedrijfstelling biedt de Sunny Tripower CORE1 forse kostenbesparingen ten aanzien van logistiek, benodigde werkzaamheden, materiaal en service. Commerciële PV-installaties zijn vanaf nu sneller en gemakkelijker te realiseren dan ooit tevoren.

• Staand apparaat, minimaal montagewerk.

• IP65

• Geïntegreerde DC-scheidingsschakelaar.

• DC-ingangsspanning tot 1 000 V.

• 12 directe string-ingangen verminderen de investering in arbeid en materiaal.

• 6 onafhankelijke MPP-trackers garanderen optimale energieopwekking - ook bij schaduwvorming.

• WiFi connectie, ook met mobiele apparaten.

• Standaard 5 jaar SMA fabrieksgarantie. Garantie-uitbreiding mogelijk: contacteer uw HVAC-specialist in uw regio.

referentie 350 STP5040

max. DC vermogen (cos j = 1) 75 000 W

aantal onafhankelijke

MPP-ingangen 6

AC nominaal vermogen 50 000 W

AC nominale spanning 3/N/PE ; 230/400V netfrequentie/netspanning 50 Hz / 230 V

max. uitgangsstroom 72,5 A

max. rendement 98,1%

afmetingen b x h x d 621 x 733 x 569 mm gewicht 84 kg

bereik bedrijfstemperatuur -25 °C … +60 °C geluidsemissie < 65 dB (A) eigen verbruik (nacht) 4,8 W

DC-aansluiting/AC-aansluiting SUNCLIX / schroefklem

interfaces: RS485/Bluetooth/ webconnect/WLAN o / - / * / *

display -

garantie: 5/10/15/20/25 jaar * / o / o / o / -

* = standaard / o = optioneel / - = niet beschikbaar

OMVORMERS I omvormers voor eilandwerking

SMA Flexible Storage System

Het SMA Flexible Storage System is een flexibele batterij-oplossing waarmee nieuwe en bestaande PV-installaties kunnen worden uitgebreid in het kader van een intelligent energiebeheer.

OPENBAAR STROOMNET

ZONNEPANELEN

BATTERIJ

PV-OMVORMER

VERBRUIKER SUNNY ISLAND

INTERNET ROUTER

METER VOOR AFREKENING

ENERGY METER/ SUNNY HOME MANAGER 2.0

De kern van het systeem vormen de Sunny Island 4.4M / 6.0H / 8.0H voor aan het openbare stroomnet gekoppelde installaties en de Sunny Home Manager. De Sunny Island kan met verschillende batterijtypen met diverse batterijcapaciteiten worden uitgerust en biedt dus een hoge mate aan flexibiliteit bij de installatieconfiguratie. Bovendien kunnen binnen SMA verschillende PV-omvormers worden gebruikt.

Het systeem kan eenfasig en driefasig worden geconfigureerd en met een noodstroomfunctie worden uitgebreid. Het systeem met noodstroomfunctie voorziet bij een uitval van het openbare stroomnet de elektrische verbruikers van stroom en bouwt daarvoor een noodstroomnet op. De verbruikers worden zolang van stroom voorzien als er opgeslagen energie in de batterij beschikbaar is. Als het openbare stroomnet weer beschikbaar is, schakelt het systeem automatisch terug naar het netgekoppelde bedrijf en wordt de batterij met behulp van de intelligente sturing weer opgeladen.

omvormers voor eilandwerking

SUNNY ISLAND 4.4M / 6.0H / 8.0H

Uitgangsvermogen / Nominaal vermogen

De Sunny Island batterij omvormer ondersteunt een breed scala aan on- en off-grid installaties met hoogstaande productfuncties, van werking in off-grid gebieden tot energie management voor de woning. Gebruikers kunnen profiteren van SMA's ervaring van meer dan 70.000 geïnstalleerde Sunny Island inverters wereldwijd. Dankzij de geïntegreerde web-interface en de standaardinterfaces WLAN en Ethernet, kan de Sunny Island 4.4M / 6.0H / 8.0H eenvoudig worden geconfigureerd en bewaakt via een smartphone of tablet. Als kernelement in het SMA Flexible Storage System, slaat de Sunny Island tijdelijk zelfgegenereerde energie op, waardoor het mogelijk wordt om een hele dag lang zonneenergie te gebruiken.

De hoge beschermingsklasse, het brede temperatuurbereik en de uitzonderlijke overbelastingscapaciteit, bieden altijd de nodige betrouwbaarheid voor off-grid gebruik. Intelligent belastings- en energiebeheer zorgt ervoor dat het systeem zelfs in kritieke situaties draait. Het Sunny Island is de ultieme all-purpose oplossing - en omvat een 10 jaar garantie (mits registratie)

• Autonome installaties zonder netkoppeling kunnen gevoed worden op wisselspanning dankzij de Sunny Island toestellen

• IP54 en OptiCool voor gebruik in de meest extreme omstandigheden.

• PV modules in combinatie met Sunny Island toestellen en aangepaste Solar batterijen, laten toe om een autonoom en kwalitatief wisselspanningsnet op te bouwen

• Eenvoudig en flexibel geheel dankzij OptiUse. De OptiBat functie houdt u permanent op de hoogte van de batterijlading.

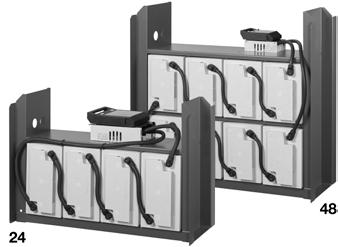

• Geschikt voor alle loodbatterijen en vele lithium-ion-batterijen.

• Voor één- en driefasige systemen van 2 tot 13 kW.

• Eenvoudige installatie en inbedrijfstelling.

• Multiclustertechnologie mogelijk voor 6.0H en 8.0H

• Garantie: 5 jaar; 10 jaar na registratie product

• Het dagelijkse energieverbruik en de gewenste autonomie moeten vooraf duidelijk gesteld zijn, om op deze basis een optimaal systeem te ontwikkelen dat voldoet aan de strengste eisen. Cebeo helpt u graag verder bij het dimensioneren van uw eilandinstallatie.

referentie

max. DC vermogen (cos j = 1)

AC nominaal vermogen

eigen verbruik (nacht) 18 W

garantie: 5/10/15/20/25 jaar

* = standaard / o = optioneel / - = niet beschikbaar

MICRO OMVORMERS

Enphase Energy, opgericht in 2006 in Californië, vindt dat schone energie voor iedereen beschikbaar moet zijn. Dankzij hun technologische innovaties zijn zij in staat om voor elk budget een duurzame oplossing in zonne-energie aan te bieden. Kwaliteit, betrouwbaarheid, gemak en veiligheid zijn de kernwaarden van het bedrijf. Met een energie systeem van Enphase behaalt u het maximale uit uw investering en bent u tevens voorbereid op de toekomst.

ENPHASE® MICRO-OMVORMER

ZONNEPANELEN

ENPHASE® ENVOY-S

ENPHASE® ENLIGHTING SOFTWARE WLAN

ENPHASE® AC BATTERY

MICRO-OMVORMERS MAKEN HET VERSCHIL

VERBRUIKER

OPENBAAR STROOMNET

Een Enphase-energiesysteem is ontworpen om de allerbeste prestaties uit uw zonnepanelen te halen. Enphase zet daarmee nieuwe standaarden in betrouwbaarheid, eenvoud en veiligheid. Enphase micro-omvormers zetten de stroom van elk individueel zonnepaneel direct om in wisselstroom voor uw dagelijkse gebruik. Dit is het grote verschil met de meer traditionele string-omvormersystemen. Enphase microomvormers halen daarmee de beste prestaties uit elk afzonderlijk zonnepaneel.

ENPHASE ENVOY, VEELZIJDIG VERNUFT

De Enphase Envoy is het brein achter het systeem. Het verzamelt, controleert en communiceert voortdurend met uw micro-omvormers om de best mogelijke prestaties te garanderen. De Enphase Envoy-S Metered geeft informatie over de productie van ieder individueel paneel, en ook over uw energie consumptie.

ONZE ENLIGHTEN-MONITORINGSOFTWARE, BEZORGT U 100% CONTROLE

U kunt de werking van het systeem en de productiedata continu volgen. Middels elke webbrowser van uw desktop pc en elk mobiel device. Enlighten Software is efficiënt. Het helpt en ondersteunt zowel de eigenaar als de installateur om het systeem te bewaken en te beheren.

KLAAR VOOR DE TOEKOMST

De opties voor productiemeting en verbruiksbewaking maken de Envoy-S hét platform voor totaal energiebeheer. Het is nu al klaar voor de eventuele energie opslag in de toekomst met een Enphase AC Battery™. (medio 2017)

GARANTIE

De micro-omvormers van Enphase genieten 20 jaar omruilwaarborg.

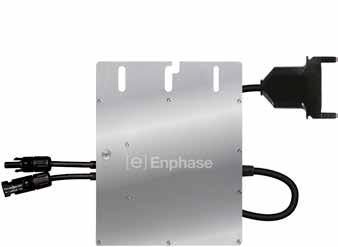

ENPHASE M215 EN M250 MICRO-OMVORMER

Het Enphase Energy micro-omvormersysteem verbetert de energieopbrengst, verhoogt de betrouwbaarheid en vereenvoudigt het ontwerp, de installatie en het beheer van zonne-energiesystemen sterk. Het Enphase-systeem bevat de micro-omvormer, de Enphase Envoy, en Enlighten, het controle- en analysesysteem van Enphase.

• Geoptimaliseerd voor hoog vermogen modules

• Maximaliseert energieproductie

• Minimaliseert invloed van beschaduwing, stof en vuil

• Systeembeschikbaarheid groter dan 99,8%

• Snel en eenvoudig ontwerp, installatie en beheer

• 24/7 controle en analyse

• Lage voltage gelijkstroom vermindert brandgevaar

• Geen storing bij uitvallen van één onderdeel

• Eenvoudige installatie met Engage kabel

referentie

max. DC vermogen (cos j = 1)

AC nominaal vermogen

W

W

M21560230S22NL

M250722LNS2NL

W

W AC nominale spanning

uitgangsstroom

afmetingen b x h x d

bereik bedrijfstemperatuur

eigen verbruik (nacht) 0,065 W

W

DC-aansluiting/AC-aansluiting MC4 / Enphase connector MC4 / Enphase connector display -garantie: 5/10/15/20/25 jaar

* = standaard / o = optioneel / - = niet beschikbaar

OMVORMERS | micro-omvormers

ENVOY-S

COMMUNICATIE GATEWAY

De Enphase communicatiegateway Envoy-S stuurt productiegegevens van het Enphase PV systeem naar de Enphase Enlighten monitoring analysesoftware voor uitgebreid onderhoud en beheer, zelfs op afstand.

• Web-gebaseerde bewaking en beheer mogelijk

• Bi-directionele communicatie voor het (op afstand) upgraden van de software

• Eenvoudige systeemconfiguratie via de mobiele app Installer Toolkit

• Flexibel: ondersteuning voor netwerken met Wi-Fi-, Ethernet- of mobiele verbindingen

• Ontworpen voor installatie binnenshuis of buitenshuis in een behuizing

• 5 jaar garantie

ENGAGE KABEL

referentie

1088 ENVSWB230FM Envoy-S Standard: monitoring van energie productie van het PV systeem (+/- 5% nauwkeurigheid).

Afmetingen (b x h x d): 213 x 126 x 45 mm

referentie

1088 ENVSWM230M

referentie

1088 CELLMODEM02

Envoy-S Metered: monitoring van energie productie van het PV systeem en geïntegreerde één fase verbruiksmeting.

Afmetingen (b x h x d): 213 x 126 x 45 mm

Mobile Connect: Plug-n-play mobile modem in combinatie met ENVOY-S, voor systemen tot 60 micro-omvormers.

Mobiele 3G-modem, inclusief simkaart met 5-jarig prepaid data-abonnement.

Te plaatsen in combinatie met Envoy-S

De Engage-kabel is een ononderbroken kabel van 2,5 mm2 met geïntegreerde aansluitingen voor Enphase micro-omvormers.

De kabel kan worden gebruikt als een standaard elektrische buitenkabel en kan worden geknipt, gesplitst en verlengd waar nodig.

• Temperatuurgrenswaarde voor kabel: 90 °C nat/droog

• Isolatiegrenswaarde voor standaardkabel: H07BQ-F

• UV-bestendigheid: EN ISO 4892-2

• Dikte geleider: 3G2,5 mm2 - 5G2,5 mm2

• VDE-licentie: 40033278

• Milieuklasse: IEC 60529, IP67

• Buitenste diameter van kabel: 10,5 - 12,5 mm

• Maximale stroombelastbaarheid: bij 3G2,5 mm2 = 20 A, bij 5G2,5 mm2 = 16 A

referentie

1088 ET10230 AC Stringkabel 3G2,5 mm2 230 Vac staande opstelling 1,025 m afstand tussen aansluitingen

1088 ET10400 AC Stringkabel 5G2,5 mm2 400 Vac staande opstelling 1,025 m afstand tussen aansluitingen

1088 ET17230 AC Stringkabel 3G2,5 mm2 230 Vac liggende opstelling 1,7 m afstand tussen aansluitingen

1088 ET17400 AC Stringkabel 5G2,5 mm2 400 Vac liggende opstelling 1,7 m afstand tussen aansluitingen

ENPHASE TOEBEHOREN

referentie

1088 ETINSTL

Installatiekit: 5 afsluitdoppen, 4 uitbreidingsafsluitingen en een ontkoppelingstool

1088 ETDISC05 Ontkoppelingstool: kan meermaals gebruikt worden

1088 ETSEAL10 Afsluitdop om elke ongebruikte aansluiting af te dekken op de Engage-kabel

1088 ETTERM10 Uitbreidingsafsluiting nodig per AC-uitbreidingscircuit

1088 ETSPLK05 Koppeling voor het verbinden van Engage kabel

PANELEN OMVORMERS

36 OPTIMALISATIE

TOEBEHOREN

TS4-R optimalisatie

OPTIMALISATIE GEHERDEFINIEERD

De TS4-R zorgt ondanks gedeeltelijke schaduwvorming op de zonnepanelen of een verschil in oriëntatie van de zonnepanelen voor maximale energieopbrengsten. Dankzij dit innovatieve TS4-R platform kan voor het eerst elk zonnepaneel flexibel met aanvullende functionaliteit worden uitgerust. Zo hoeven alleen de panelen die opbrengstverliezen vertonen met TS4-R te worden uitgerust. Op die manier kan de energieopbrengst doelgericht worden verhoogd terwijl de systeemkosten worden verlaagd. TS4-R is de perfecte oplossing bij schaduwvorming, afschakeling, verschillende oriëntatie van de panelen en andere uitdagingen.

TS4-R OPTIMALISATIE

Op elkaar opbouwende functionaliteit met TS4-R

Het TS4-R platform biedt geïntegreerde vermogenselectronica met verschillende functionaliteit. Met elke eenheid neemt de functionaliteit toe.

Door middel van de functie Monitoring kan de gehele zonnestroominstallatie op paneelniveau worden bewaakt. Storingen van afzonderlijke panelen, bijvoorbeeld door vervuiling, worden weergegeven en kunnen snel worden verholpen. De functie Afschakeling maakt een afschakeling van de zonnestroominstallatie op paneelniveau mogelijk. Door middel van de functie Optimalisatie kan het vermogen van de zonnestroominstallatie ook bij gedeeltelijke schaduwvorming of verschillende oriëntatie van de panelen worden verhoogd.

• Opbrengstverhoging bij gedeeltelijke schaduwvorming en verschillende oriëntatie van panelen

• Afschakeling en bewaking op paneelniveau

• Uiterst flexibel door gebruik te maken van "Selective Deployment": waar het zinvol is worden DC-optimizers selectief gebruikt

• Minder werk op het dak dankzij comfortabele installatie op de grond

• Lange levensduur dankzij perfect aan de behoefte aangepaste bypass-functie

• Inclusief 1 m kabel met MC4 connector

referentie 350 4750024000 350 4760025200 350 4710025210 max. nullastspanning paneel (Voc) 52 V 75 V 75 V max. stroom 12 A 12 A 12 A optimalisatie mogelijk Nee Nee Ja max. systeemspanning 1000 V 1000 V

V afmetingen b x h x d

x 158 x 23 mm

x 158 x 23 mm

x 158 x 23 mm gewicht

beschermingsgraad IP65 / IP67, NEMA 3R IP65 / IP67, NEMA 3R IP65 / IP67, NEMA 3R connectoren

garantie: 5/10/15/20/25 jaar

functie: - monitoring - afschakeling - optimalisatie

* = standaard / o = optioneel / - = niet beschikbaar

OPTIMALISATIE | toebehoren

GATEWAY

De Gateway maakt de draadloze communicatie van max. 120 TS4-R componenten mogelijk. Hij kan eenvoudig op de achterkant van het paneel of het draagframe worden geïnstalleerd en heeft een bereik van maximaal 15 meter. De verbinding met Cloud Connect Advanced werkt via een draadgebonden RS485-verbinding.

Communicatie

• Communicatie met TS4-R: Draadloos (802.15)

• Communicatie met Cloud Connect Advanced (CCA): RS485-kabelverbinding, in serie geschakeld met andere gateways

• Bereik draadloze communicatie: 15 meter vrij zicht

• Max. aantal TS4-R's per gateway: 120

Montage

• Positie: midden van de installatie

• Methode: Achterkant frame of paneel, klemmen voor de montage op frame worden meegeleverd

Mechanische waarden

• Afmetingen: 200 x 200 x 73 mm

• Gewicht: 900 g

• Bereik bedrijfstemperatuur: -30 °C tot +70 °C

• Beschermingsgraad behuizing: IP65

• Garantie: 10 jaar

referentie

350 1500000050 Gateway, Wireless Communication Unit

COMMUNICATIESET VOOR INSTALLATIE BINNENSHUIS EN BUITENSHUIS

De communicatieset maakt een eenvoudige en snelle verbinding van TS4-R met SMA omvormers mogelijk. Voor een installatie buitenshuis is de communicatieset Outdoor uitstekend geschikt. Daarbij wordt de communicatietechniek geïnstalleerd in een afzonderlijke behuizing. Paneelgegevens worden door de TS4-R optimalisatie via WLAN van het dak doorgestuurd naar de gateway, die via RS485 is verbonden met Cloud Connect Advanced. Deze vermogensgegevens kunnen via Sunny Portal worden opgeroepen. De communicatieset is alleen noodzakelijk als de monitoring- en/of afschakelfunctie worden gebruikt.

COMMUNICATIESET VOOR INSTALLATIE BINNENSHUIS

De set bevat:

• Gateway (350 1500000050)

• Cloud Connect Advanced

• DIN-rail netvoeding en montagemateriaal

referentie

350 3440000000 TIGO Cloud connect set - geschikt voor gebruik binnenshuis

COMMUNICATIESET VOOR INSTALLATIE BUITENSHUIS

De set bevat:

• Gateway (350 1500000050)

• Cloud Connect Advanced

• Outdoor behuizing

• DIN-rail netvoeding en montagemateriaal

referentie

350 3480000000 TIGO Cloud connect set - geschikt voor gebruik buitenshuis

PANELEN OMVORMERS

ENERGIEBEHEER EN OPSLAG LAADSTATIONS TOEBEHOREN

SMA Smart Home – eigen verbruik optimaliseren

Een gebouw uitgerust met zonnepanelen beschikt over een eigen energiecentrale. De energie van de PV-installatie wordt meestal grotendeels teruggestuurd op het net en op andere momenten wordt energie van het net gebruikt. Soms wordt de energie van de PV-installatie rechtstreeks in de woning verbruikt.

De elektrische verbruikers in de woning kunnen een deel van de opgewekte PV-energie rechtstreeks zelf gebruiken, zonder uitwisseling met het net. Dit is het eigen verbruik. De hoeveelheid eigen verbruik van de woning hangt af van de grootte van de PV-installatie en het “belastingprofiel” van de woning.

Bij intelligent energiebeheer wordt het energieverbruik van de woning afgestemd op het ogenblik waarop veel PV-energie opgewekt wordt, namelijk wanneer de zon schijnt. Het ogenblikkelijk eigen verbruik wordt hierdoor optimaal.

De PV-installatie zorgt dus voor een effectieve verlaging van de elektriciteitsafname van het net.

1. De basisoplossing voor intelligent energiebeheer

WELKE ONDERDELEN ZIJN NODIG?

• SMA omvormer p. 18

• Sunny Home Manager p. 44

• Sunny Portal www.sunnyportal.com

HOE WERKT DIT?

De Sunny Home Manager van SMA laat een intelligente automatisatie van het energiebeheer in een woning toe. Dit centraal controletoestel verhoogt het eigen verbruik op basis van zonne-energie. Het toestel volgt de productie van de PVinstallatie, het meet en analyseert de energiestromen in de woning, het ziet de vraaggestuurde toepassingen van de gebruikers en de eventueel opgeslagen energie. Het kent de weersverwachtingen en voorspelt de eigen energieopbrengst.

DE VOORDELEN OP EEN RIJ:

• Tot 45% minder elektriciteit van het net.*

• Het eigen verbruik verhoogt van 30 tot 45%*

• Optimaal verbruik van zonne-energie, dankzij een onafhankelijk energiebeheersysteem.

• Automatisch inschakelen van verbruikers die niet op een vast tijdstip moeten werken.

• Gratis online monitoring met Sunny Portal

• Duidelijk overzicht van alle energiestromen

De basisoplossing kan uitgebreid worden met een opslagsysteem (batterij) voor een nog hoger eigen verbruik. Dit kan met SMA, met een flexibel of met een geïntegreerd opslagsysteem.

* gesteund op een jaarlijkse PV-opbrengst van ongeveer 5 000 kWh en een jaarlijks energieverbruik overeenkomstig de opbrengst, gebruik makend van de Sunny Home Manager en met het aansturen van draadloze contactdozen en slimme verbruikers zoals warmtepompen, elektrische auto's en andere huishoudtoestellen.

2. De oplossing met een flexibele opslag:

De veelzijdige oplossing voor nieuwe en retrofit PV-installaties.

WELKE ONDERDELEN ZIJN NODIG?

• SMA omvormer p. 18

• Sunny Island p. 28

• Batterij p. 46

• Sunny Home Manager p. 44

• Sunny Portal www.sunnyportal.com

HOE WERKT DIT?

Een Sunny Island met batterij wordt toegevoegd aan de installatie en gekoppeld op het net. Het overschot aan eigen energie wordt opgeslagen in de batterij en kan dan ’s avonds weer als eerste gebruikt worden, zonder uitwisseling met het net. Dit geeft niet alleen het voordeel om eigen elektriciteitsproductie zelf te gebruiken, het biedt tevens een extra back-up functie: als het elektriciteitsnet uitvalt, garandeert de back-up een veilige elektriciteitsvoorziening. Een speciale dataverbinding tussen batterij en omvormer verzekert een optimaal batterijbeheer.

ENERGIEBEHEER EN

• Ca. 57% minder elektriciteit uit het net *

• Eigen verbruik verhoogt van 30 tot gemiddeld 65% *

• De zonne-energie is 24 uur per dag beschikbaar

• Alle jaarlijks opgewekte PV-energie wordt gebruikt

• Kan vrijwel voor elke PV-installatie als uitbreiding ingezet worden.

• Maximale flexibiliteit bij opslag, naargelang type en capaciteit van de batterij.

• Toekomstgericht met Smart Grid compatibiliteit.

3. De oplossing met geïntegreerd opslagsysteem.

De kant-en-klare oplossing voor een nieuwe PV-installatie.

WELKE ONDERDELEN ZIJN NODIG?

• SMA Sunny Boy Smart Energy omvormer met geïntegreerde batterij p. 22

• Sunny Home Manager p. 44

• Sunny Portal www.sunnyportal.com

HOE WERKT DIT?

Met een opslagcapaciteit van 2 kWh zonne-energie in een lokale batterij, laat de Sunny Boy 3600/5000 Smart Energy toe het eigen verbruik te verhogen en het netverbruik te verminderen. De batterij in de Sunny Boy 3600/5000 Smart Energy slaat energie op tijdens periodes met piekproductie om deze later ter beschikking te stellen.

• Ca. 52% minder elektriciteit uit het net*

• Eigen verbruik verhoogt van 30% naar 55%*

• PV-energie komt 24 uur per dag ter beschikking

• Alle jaarlijks opgewekte PV-energie wordt gebruikt

• Lage installatiekost door een snelle en eenvoudige wandmontage – vergelijkbaar met een standaardomvormer.

• Uitstekend rendement voor energieomzetting en tijdelijke opslag

• Maximale betrouwbaarheid met speciaal ontwikkelde lithiumion cellen van LG Chem met geïntegreerd batterijbeheer

• Toekomst gericht met Smart Grid compatibiliteit

* gesteund op een jaarlijkse PV-opbrengst van ongeveer 5 000 kWh en een jaarlijks energieverbruik overeenkomstig de opbrengst, gebruik makend van de Sunny Home Manager en met het aansturen van draadloze contactdozen en slimme verbruikers zoals warmtepompen, elektrische auto's en andere huishoudtoestellen.

SUNNY HOME MANAGER MET GEÏNTEGREERDE ENERGY METER

• Met geïntegreerde energy meter

• Meeropbrengst door optimalisatie van het eigen verbruik

• Regeling van apparaten door rekening te houden met de weersvoorspellingen en het aangeleerde verbruiksgedrag

• Gemakkelijke installatiebewaking via Sunny Portal en Sunny Places

• Eenvoudige integratie in het thuisnetwerk

• Automatische activering van huishoudapparaten op gunstige tijdstippen

• Houdt rekening met variabele elektriciteitstarieven

• Individuele, vooraf ingestelde waarden voor regelbare apparatuur

referentie

350 HM20

Sunny Home Manager 2.0 met geïntegreerde Energy Meter

www.sunnyplaces.com

Sunny Places is een communityportaal voor U en voor de eindverbruiker. Hier hebt u niet alleen alle belangrijke gegevens van uw PV-installatie in één overzicht, maar kunt u deze ook met andere installaties vergelijken. Bovendien zorgen interessante bijdragen van experts en de uitwisseling met andere installatie-exploitanten voor waardevolle kennis en praktische tips. Alle installatiegegevens in een overzicht

• Overname installatie uit Sunny Portal met een paar simpele klikken

• Eenvoudige lay-out, weergave en functies

• De belangrijkste installatiegegevens overzichtelijk op één pagina

Andere installaties zoeken en vinden

• Weergave van vrijgegeven installatie- en gebruikersprofielen

• Weergave ook op satellietkaart

• Weergave van het actuele weer

Opbrengstgegevens eenvoudig vergelijken

• Naar wens opvragen van historische opbrengstgegevens voor dag, week, maand, jaar, totaal

• Grafische weergave van de installatievergelijking voor de geselecteerde vergelijkingsperiode

• Objectieve vergelijking door weergave van de specifieke opbrengst

Kennis delen met de Community

• Snelle en competente informatie-uitwisseling met installatie-exploitanten en experts

• Social-network-functies in de Community Feed: bijdragen schrijven, reageren, 'Vind ik leuk' geven, volgen

• Profiteren van de ervaringen van anderen

toebehoren en

SMA CLUSTER CONTROLLER

• Een professionele bewaking en sturing voor grote decentrale installaties.

• Bewaking en sturing van max. 75 stringomvormers

• Uitwisseling van realtime data met andere apparaten en systemen via het gestandaardiseerd Modbus-communicatieprotocol

• Overeenkomstig nationale en internationale eisen voor netintegratie

• Geïntegreerde analoge en digitale interfaces voor sensorapparatuur en omzetting van richtwaarden m.b.t. het werkelijk en het blindvermogen

• Mogelijkheid tot Dynamisch Vermogensregeling (in combinatie met de SMA Energy Meter)

• Eenvoud van installatie, op DIN-rail

• Directe storingsmelding via e-mail

• Bewaking en onderhoud op afstand (via webinterface en Sunny Portal)

referentie

350 CLCON10

350 CLCONS10

350 CLCON-PWRSUPPLY

Cluster controller - Bewaking & besturing van SMA omvormers in grote decentrale PV installaties (max. 75 stringomvormers)

Cluster controller - Bewaking & besturing van SMA omvormers in kleine decentrale PV installaties (max. 25 stringomvormers)

Netvoeding voor SMA Cluster Controller

SUN POWERPACK CLASSIC

Typische toepassingen

• Energieopslag systeem voor fotovoltaïsche installaties vanaf 3 kWp

• Leveren energie in geval van een stroomonderbreking

• Energieopslag voor off-grid energielevering

Kenmerken

• Loodbatterij met ESS technologie

• Bij ontlading tot 50%, tot 2 500 laadcycli - levensduur tot 10 jaar (op 20 °C)

Uw voordelen

• Energieopslag met lagere energiefactuur tot gevolg

• Hoogste betrouwbaarheid omdat de gebruikte componenten goedgekeurd zijn voor industriële toepassingen

• Ononderbroken aanlevering van energie, ook in geval van een stroomonderbreking

• Eenvoudige bediening en aansluiting, alles klaar voor installatie

• Hoge flexibiliteit - kan gecombineerd worden met verschillende batterij-invertoren

referentie

nominale spanning

afmetingen

SUN POWERPACK CLASSIC

Typische toepassingen

• Energieopslag systeem voor fotovoltaïsche installaties vanaf 3 kWp

• Leveren energie in geval van een stroomonderbreking

• Energieopslag voor off-grid energielevering

Kenmerken

• Loodbatterij met ESS technologie

• Bij ontlading tot 50%, tot 2 500 laadcycli - levensduur tot 10 jaar (op 20 °C)

Uw voordelen

• Energieopslag met lagere energiefactuur tot gevolg

• Hoogste betrouwbaarheid omdat de gebruikte componenten goedgekeurd zijn voor industriële toepassingen

• Ononderbroken aanlevering van energie, ook in geval van een stroomonderbreking

• Eenvoudige bediening en aansluiting, alles klaar voor installatie

• Hoge flexibiliteit - kan gecombineerd worden met verschillende batterij-invertoren referentie

SUN POWERPACK PREMIUM

Typische toepassingen

• Energieopslag systeem voor fotovoltaïsche installaties

• Leveren energie in geval van een stroomonderbreking

• Energieopslag voor off-grid energielevering

Kenmerken

• Lithium-ion-batterij (LiFePO)

• Bij ontlading tot 80%, tot 7 000 laadcycli - levensduur tot 20 jaar (op 20 °C)

Uw voordelen

• Energieopslag met lagere energiefactuur tot gevolg

• Uitbreidbaar door een combinatie van individuele opslagsystemen

• Ononderbroken aanlevering van energie, ook in geval van een stroomonderbreking

• Eenvoudige bediening en aansluiting, alles klaar voor installatie, ventileren niet noodzakelijk

• Door compacte behuizing wordt voor plaatsbesparing gezorgd

• Hoge systeemefficiëntie door energiebesparend batterijbeheer

• Bedrijfszeker dankzij een geïntegreerd systeem voor batterijbeheer met beveiliging op meerdere niveaus

afmetingen b x h x d

gewicht

bestaat uit

SUN POWERPACK PREMIUM

Typische toepassingen

• Energieopslag systeem voor fotovoltaïsche installaties

• Leveren energie in geval van een stroomonderbreking

• Energieopslag voor off-grid energielevering

Kenmerken

• Lithium-ion-batterij (LiFePO)

• Bij ontlading tot 80%, tot 7 000 laadcycli - levensduur tot 20 jaar (op 20 °C)

Uw voordelen

• Energieopslag met lagere energiefactuur tot gevolg

• Uitbreidbaar door een combinatie van individuele opslagsystemen

• Ononderbroken aanlevering van energie, ook in geval van een stroomonderbreking

• Eenvoudige bediening en aansluiting, alles klaar voor installatie, ventileren niet noodzakelijk

• Door compacte behuizing wordt voor plaatsbesparing gezorgd

• Hoge systeemefficiëntie door energiebesparend batterijbeheer

• Bedrijfszeker dankzij een geïntegreerd systeem voor batterijbeheer met beveiliging op meerdere niveaus

referentie 680 PREMIUM20.0 680 PREMIUM30.0 capaciteit 20,0 kWh 30,0 kWh nominale spanning 51,2 V 51,2 V afmetingen b x h x d 600 x 2 900 x 350 mm 600 x 2 900 x 350 mm gewicht 340 kg 405 kg bestaat uit 4x PREMIUM5.0 + 3x SWITCHINGKIT 4x PREMIUM7.5 + 3x SWITCHINGKIT

PANELEN OMVORMERS

ENERGIEBEHEER EN OPSLAG LAADSTATIONS

LAADSTATIONS

AMTRON® MET 7,5 M VAST GEMONTEERDE LAADKABEL – MENNEKES LAADKOPPELING (TYPE 2)

RFID-systeem RFID-systeem

Persoonsbeveiliging

Geijkte digitale kWh-meter van buitenaf zichtbaar

Geijkte digitale kWh-meter van buitenaf zichtbaar

Geijkte digitale kWh-meter van buitenaf zichtbaar

Geijkte digitale kWh-meter van buitenaf zichtbaar

Geijkte digitale kWh-meter van buitenaf zichtbaar

Geijkte digitale kWh-meter van buitenaf zichtbaar

Led-statusweergave Knop voor reset-functie

Led-statusweergave Multifunctionele knop

Led-statusweergave Knop voor

Led-statusweergave Multifunctionele knop Led-statusweergave Knop voor reset-functie Led-statusweergave Multifunctionele knop

AMTRON® MET MENNEKES LAADCONTACTDOOS (TYPE 2)

Persoonsbeveiliging

Geijkte digitale

Persoonsbeveiliging

RFID-systeem RFID-systeem

Persoonsbeveiliging

START E C2 - AMTRON LAADSTATION MET VASTE LAADKABEL (TYPE 2)

• AMTRON Start E C2 Laadstation met 7,5 m vast gemonteerde laadkabel

• 3,7 kW - 230 V - 16 A

• MENNEKES laadkoppeling - Type 2

• Led-statusweergave (bedrijfsklaar, laadproces loopt, wachttijd, storing)

• Knop voor stop-functie

• Ruimte voor kabelbeheer geïntegreerd

• Nog te beveiligen met aardlekschakelaar (differentieel) 30 mA type A en een automaat type C referentie

380 1350200

Laadcontactdoos met 7,5 m kabel met type 2 koppeling, 16 A, 230 V+PE, 3,7 kW

XTRA E C2 - AMTRON LAADSTATION MET VASTE LAADKABEL (TYPE 2)

• AMTRON Xtra E C2 Laadstation met 7,5 m vast gemonteerde laadkabel

• 22 kW - 3 x 400 V - 32 A

• MENNEKES laadkoppeling - Type 2

• Geijkte digitale kWh-meter van buitenaf zichtbaar

• Met uw smartphone of tablet kan u met de Charge App uw thuislaadstation besturen (start, pauseer of stop laden). In één oogopslag krijgt u alle informatie over de status van uw laadstation direct in een overzicht te zien. Tijdens het laadproces ziet u ook de reeds geladen hoeveelheid energie. Na handmatig ingeven van enkele (rij)gegevens, kan u ook informatie over de geladen energie, de energiekosten, de afgelegde afstand en de energiekosten per 100 km laten weergeven. (LAN / WLAN is benodigd)

• Led-statusweergave (bedrijfsklaar, laadproces loopt, wachttijd, storing)

• Knop voor reset-functie

• Ruimte voor kabelbeheer geïntegreerd

• Nog te beveiligen met aardlekschakelaar (differentieel) 30 mA type B en een automaat type C

referentie

380 1354202

Laadcontactdoos met 7,5 m kabel met type 2 koppeling, 32 A, 3 x 400 V+N+PE, 22 kW

LAADSTATIONS

START E - AMTRON LAADSTATION MET LAADCONTACTDOOS (TYPE 2)

• AMTRON Start E Laadstation met MENNEKES laadcontactdoos type 2

• 3,7 kW - 230 V - 16 A

• MENNEKES laadkoppeling wagen - Type 2

• Led-statusweergave (bedrijfsklaar, laadproces loopt, wachttijd, storing)

• Knop voor stop-functie

• Nog te beveiligen met aardlekschakelaar (differentieel) 30 mA type A en een automaat type C

referentie

380 1350400

Laadcontactdoos type 2, 16 A, 230 V+PE, 3,7 kW

XTRA E - AMTRON LAADSTATION MET LAADCONTACTDOOS (TYPE 2)

• AMTRON Xtra E Laadstation met MENNEKES laadcontactdoos type 2

• Instelbaar vermogen tussen: 22 kW - 3 x 400 V - 32 A of 11 kW - 230 V - 16 A

• MENNEKES laadkoppeling wagen - Type 2

• Geijkte digitale kWh-meter van buitenaf zichtbaar

• Met uw smartphone of tablet kan u met de Charge App uw thuislaadstation besturen (start, pauseer of stop laden). In één oogopslag krijgt u alle informatie over de status van uw laadstation direct in een overzicht te zien. Tijdens het laadproces ziet u ook de reeds geladen hoeveelheid energie. Na handmatig ingeven van enkele (rij)gegevens, kan u ook informatie over de geladen energie, de energiekosten, de afgelegde afstand en de energiekosten per 100 km laten weergeven. (LAN / WLAN is benodigd)

• Led-statusweergave (bedrijfsklaar, laadproces loopt, wachttijd, storing)

• Knop voor reset-functie

• Nog te beveiligen met aardlekschakelaar (differentieel) 30 mA type B en een automaat type C

referentie

380 1354401

Laadcontactdoos type 2, 16 A / 32 A, 230 V / 3 x 400 V+N+PE, 11 kW / 22 kW

laadkabels | LAADSTATIONS

LAADKABEL TYPE 2 / TYPE 2

• Mode 3 laadkabel met stekker (zijde laadstation) en koppeling (zijde wagen) type 2

• Tot 20 A of 32 A, en voor 230 V of 3 x 400 V

• Lengte: 4 m en 7,5 m

referentie

380 36210

380 36211

380 36212

380 36213

380 36244

380 36245

380 36246

380 36247

Mode 3 laadkabel met stekker en koppeling type 2, tot 20 A, 230 V enkelfasig.

Lengte 4 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 20 A, 3 x 400 V driefasig.

Lengte 4 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 32 A, 230 V enkelfasig.

Lengte 4 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 32 A, 3 x 400 V driefasig.

Lengte 4 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 20 A, 230 V enkelfasig.

Lengte 7,5 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 20 A, 3 x 400 V driefasig.

Lengte 7,5 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 32 A, 230 V enkelfasig.

Lengte 7,5 m

Mode 3 laadkabel met stekker en koppeling type 2, tot 32 A, 3 x 400 V driefasig.

Lengte 7,5 m

LAADKABEL TYPE 2 / TYPE 1

• Mode 3 laadkabel met stekker (zijde laadstation) type 2 en koppeling (zijde wagen) type 1

• Tot 20 A, 230 V enkelfasig

• Lengte: 7,5 m

referentie

380 36283

Mode 3 laadkabel met stekker type 2 en koppeling type 1, tot 20 A, 230 V enkelfasig. Lengte 7,5 m

PANELEN OMVORMERS

TOEBEHOREN

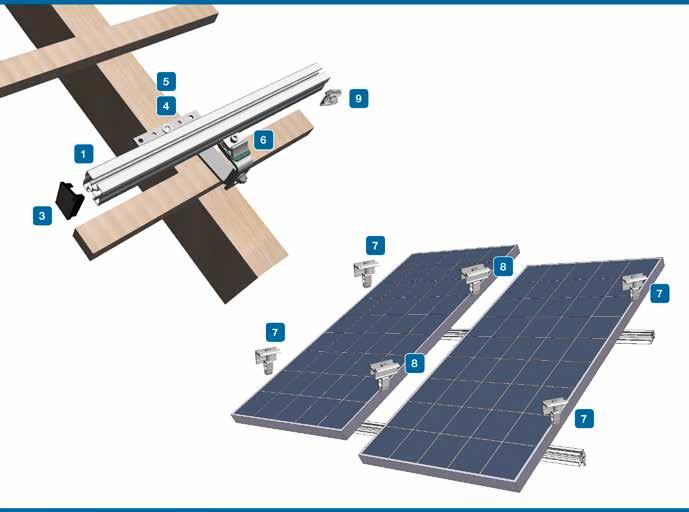

Hellende daken - dakbevestiging

referentie

1 309 4040P62GR

2 336 129002-002

3 336 129011-000

4 336 100001-000

5 336 942208-080

6 336 109008-000

7 336 131101-001

7 336 131101-003

8 336 131121-001

Draagprofiel 40 x 40 - 6,2 m (per stuk)

Verbindingsbeugel voor rail (niet afgebeeld)

Eindkap PVC voor Solo 05 profi 05 - grijs

Dakhaak universeel - regelbaar

Houtschroef 8 x 80 torx VA gegalvaniseerd

Montagestuk Klick Top voor dakhaak

Eindklem Rapid16 - 30 tot 40 mm - verticaal - alu

Eindklem Rapid16 - 30 tot 40 mm - horizontaal - alu

Middenklem Rapid16 - 30 tot 40 mm - horizontaal en verticaal - alu

9 336 135003-002 Aardingsklem

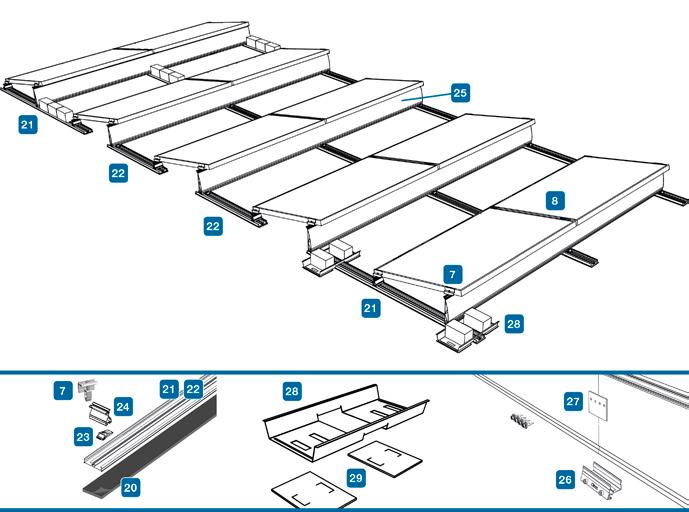

Platte daken - FIXGRID

TOEBEHOREN | bevestigingsmateriaal

HELLENDE DAKEN - DAKBEVESTIGING

referentie

336 101001-000 Dakhaak Rapid 45 gemonteerd

336 101002-000 Dakhaak Rapid 35 gemonteerd

referentie

336 102001-000 Dakhaak voor leien dakpannen: 235 x 75 mm

referentie

336 129004-000

129004-900

referentie 336 100001-000

referentie

336 100004-000 Dakhaak Eco S135

referentie

336 101004-000 Dakhaak Rapid2+ universeel, voorgemonteerd

referentie

336 103014-000 Dakhaak beverstaart, bevestigingskit Rapid

referentie

336 109008-000 Montagestuk Klick Top voor dakhaak

referentie

336 943208-080 Houtschroef 8 x 80 torx VA

336 942208-080 Houtschroef 8 x 80 torx VA gegalvaniseerd

referentie

336 111110-200 Bevestigingskit golfdak M10 x 200 mm Klick Top

referentie

336 110010-200 Schroef kit 10 x 200 geassembleerd

336 110012-200 Schroef kit 12 x 200 geassembleerd

336 110012-300 Schroef kit 12 x 300 geassembleerd

referentie

336 113009-103

SingleFix-V Solo set voor trapeziumplaat met lage ribhoogte vanaf 20 mm20 paar

TOEBEHOREN | bevestigingsmateriaal

PROFIELEN

TOEBEHOREN

referentie

336 135003-002

referentie

336 943308-120

336 943308-125

336 943308-130

336 943308-135

referentie

336 943914-008

336 943914-010

bevestigingsmateriaal | TOEBEHOREN

Aardingsklem 9

Inbusschroef M8 x 20 VA afsluitring

Inbusschroef M8 x 25 VA afsluitring

Inbusschroef M8 x 30 VA afsluitring

Inbusschroef M8 x 35 VA afsluitring

Vierkantsmoer M8 V4A inox

Vierkantsmoer M10 V4A inox

referentie

336 129010-008

336 129010-001

referentie

336 943610-025

309 401721025

336 943410-025

referentie

336 943912-010

ClickIn hulpstuk voor vierkantmoer M8 voor alle profielen 05

ClickIn hulpstuk voor vierkantmoer M10 voor alle profielen 05

Zeskantbout VA M10 x 25 (DIN 933 SW17)

Zeskantbout VA M10 x 25 (ISO 4017 SW16)

Vierkantbout VA M10 x 25

Moer met sluitring gekarteld M10, inox

referentie

336 973000-015

Tussenlaag in EPDM rubber 3 mm zelfklevend op rol van 10 m x 80 mm breed

referentie

336 943922-008

336 943922-010

Sluitring groot M8

Sluitring groot M10

DAKEN - FIXGRID

De ConSole is een innovatief en universeel systeem, speciaal ontworpen voor het installeren voor alle gangbare zonnepanelen op platte daken. Het is een compleet systeem, bestaande uit de ConSole, aluminium profielen en alle benodigde bevestigingsmaterialen.

referentie

331 FRS60

Console FRS60 set: bak + profielen + bevestigingsmateriaal

Console voor panelen met kaderhoogte van 32 mm tem. 50 mm.

Afmetingen van paneel van 700 x 800 mm tot 1 000 x 1 700 mm

referentie

336 169004-004

Beschermmat 10 m x 110 x 8 mm

TOEBEHOREN | connectoren

MC4

referentie

PER STUK

608 320014P0001UR

608 320015P0001UR

PER 50 STUKS

608 320014P0050UR

608 320015P0050UR

PER STUK

608 320016P0001UR

608 320017P0001UR

PER 50 STUKS

608 320016P0050UR

608 320017P0050UR

MC4 - GEREEDSCHAP

referentie

608 326019

608 32602019100

608 32602119100

608 326024

PV-KBT4/6I connector vrouwelijk MC4

PV-KBT4/6I connector mannelijk MC4

PV-KST4/6I connector vrouwelijk MC4

PV-KST4/6I connector mannelijk MC4

PV-KBT4/6II connector vrouwelijk MC4

PV-KBT4/6II connector mannelijk MC4

PV-KBT4/6II connector vrouwelijk MC4

PV-KBT4/6II connector mannelijk MC4

PV-WZ4-Set Toolbox MC4

PV-CZM-1900 krimptang

PV-ES-CZM19100 matrijs (persvorm)

PV-MS montagesleutelset

referentie 175 211659 Krimptang voor MC4 connectoren

SUNCLIX

referentie

228 PVCFS2,5-6 Sunclix connector vrouwelijk 2,5-6 (+)

228 PVCMS2,5-6 Sunclix connector mannelijk 2,5-6 (-)

H4 - AMPHENOL - GEREEDSCHAP

referentie

604 H4TC0001

TYCO CONNECTOREN

referentie

044 1394462-3

044 1394462-4

044 1394461-3

044 1394461-4

044 5-1394462-5

044 5-1394462-6

044 6-1394461-5

044 6-1394461-6

TYCO GEREEDSCHAP

referentie

044 1-1579004-2

Krimptang voor H4 contacten

Connector vrouwelijk 4,0 mm2 met plus markering

Connector vrouwelijk 4,0 mm2 met min markering

Connector mannelijk 4,0 mm2 met plus markering

Connector mannelijk 4,0 mm2 met min markering

Connector vrouwelijk 6,0 mm2 met plus markering

Connector vrouwelijk 6,0 mm2 met min markering

Connector mannelijk 6,0 mm2 met plus markering

Connector mannelijk 6,0 mm2 met min markering

Krimptang 4 & 6 mm2

TOEBEHOREN | solarkabel

De ENERGYFLEX en ENERGYFLEX BE-FAST kabels zijn ontworpen voor fotovoltaïsche toepassingen, zowel binnen als buiten, bobijn van 500 m.

• Energyflex voor flexibele en vaste installaties.

Normen

• Nationaal 2 Pfg 1169/08.2007

• UTE C 32-502

Gebruikskarakteristieken

• Bedrijfstemperatuur, bereik -40 °C .. 90 °C

• Maximale adertemperatuur 120 °C

• Maximale adertemperatuur kortsluiting 250 °C

referentie

EÉN GELEIDER - BOBIJN 500M

093 SOLARTUV-4N SOLARKABEL TUV 4 mm2 - zwart

093 SOLARTUV-4R SOLARKABEL TUV 4 mm2 - rood

093 SOLARTUV-6N SOLARKABEL TUV 6 mm2 - zwart

093 SOLARTUV-6R SOLARKABEL TUV 6 mm2 - rood

093 SOLARTUV-10N SOLARKABEL TUV 10 mm2 - zwart

093 SOLARTUV-10R SOLARKABEL TUV 10 mm2 - rood (op aanvraag)

Opgelet: nieuwe normering CPR, in voege vanaf 1 juli 2017! Bij het ter perse gaan van deze catalogus was de nieuwe normering ivm. solarkabel nog niet duidelijk. Voor de laatste up-to-date informatie over CPR, bezoek onze website: http://www.cebeo.be/nl/cpr-info

kWh-TELLERS

referentie

601 2CMA100149R1000 kWh teller digitaal, B serie, 1 x 230 Vac, 65 A, pulse, B (cl 1), Steel (MID approved)

601 2CMA100163R1000 kWh teller digitaal, B serie, 3x 230/400 Vac, 65 A, pulse, B (cl 1), Steel, MID

referentie

055 EM10DINAV81X01F kWh teller digitaal, 1F 5/32 A, 230 Vac MID ANNEX B+D

055 EM23DINAV23X01F kWh teller digitaal, 3F 10/65 A, 220/400 Vac MID ANNEX B+D

055 EM110DINAV81X0P kWh teller analoog puls uitgang, 1F 5/45 A, 230 Vac MID B+D

referentie

686 7E1382300010 kWh teller analoog, 1F 10/32 A, 230 Vac MID ANNEX B+D, enkel tarief

686 7E3684000010 kWh teller analoog, 3F 10/65 A, 400 Vac MID ANNEX B+D, enkel tarief

referentie

626 48503020 kWh teller digitaal, Countis E02 1F 5/32 A, 230 Vac MID ANNEX B+D

626 48503007 kWh teller digitaal, Countis E32 3F 100 A, 230/400 Vac MID ANNEX B+D

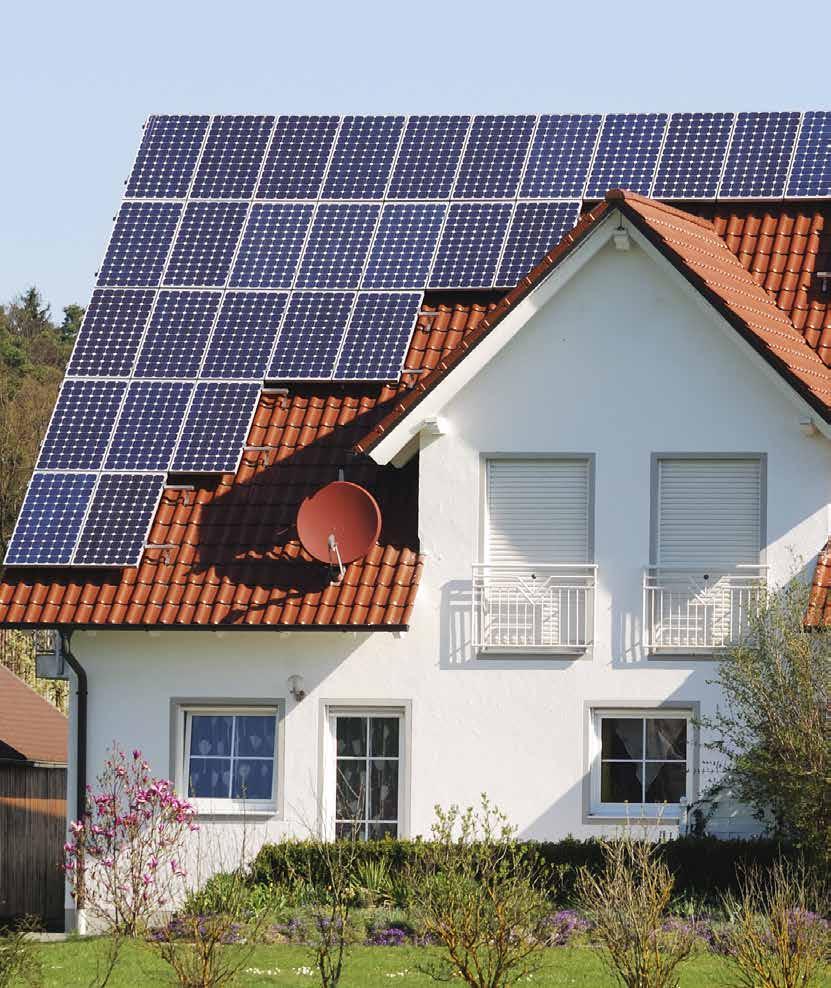

Beveiliging van een woning met fotovoltaïsche zonnepanelen

Een fotovoltaïsche installatie is een aanzienlijke investering, een efficiënte overspanningsbeveiliging is dan ook van essentieel belang.

De overspanningsbeveiliging voor fotovoltaïsche zonnepanelen

• Is een afleider van het type 2 met een 3-stappen DC-afschakeling

• Bevat een gecombineerde afschakelinrichting + kortsluitinrichting + veilige elektrische afschakeling bij kortsluiting

• Is toepasbaar zonder voorgeschakelde zekeringen in alle PV-installaties met klein, middelgroot en groot vermogen, dankzij de geïntegreerde zekering.

De beveiliging voor een fotovoltaïsche installatie op een gebouw zonder uitwendige bliksembeveiliging bestaat uit onderstaande componenten:

• Overspanningsafleider type 2: DEHNguard M TT 275 (ref. 257 952310)

Beveiliging voor de bescherming van het elektriciteitsnet.

• Overspanningsafleider type 2: DEHNguard M TT 2P 275 (ref. 257 952110)

Beveiliging voor de bescherming van de AC-zijde van de omvormer. Overbodig als de omvormer zich op minder dan 10 m van het verdeelbord bevindt.

• Overspanningsafleider Type 2: DEHNguard M TN 275 (ref. 257 952200)

Beveiliging voor de bescherming van het elektriciteitsnet

• Overspanningsafleider Type 2: DEHNguard M TNC 275 (ref. 257 952300)

Beveiliging voor de bescherming van het elektriciteitsnet

• Overspanningsafleider type 2: DEHNguard M YPV SCI 1000 (ref. 257 952510) of DEHNcube YPV SCI 1000 (ref. 257 900910 of ref. 257 900920)

Beveiliging voor de bescherming van de DC-zijde van de omvormer en de eigenlijke beveiliging voor de fotovoltaïsche panelen.

DEHNguard M TT 275 ref. 257 952310

* Vervalt indien kabelafstand tussen omvormer en verdeelbord (<10 m) Indien 3 fasige omvormer: zelfde beveiliging als in hoofdbord

M TT 2P 275 ref. 257 952110 DEHNguard M TNC 275 ref. 257 952300

DEHNguard M TT 2P 275 ref. 257 952110 DEHNguard M TNC 275 ref. 257 952300

DEHNguard / DEHNcube YPV SCI 1000

1 MPP ingang - ref. 257 952510 / 257 900910

2 MPP ingangen - ref. 257 952514 / 257 900920

DEHNguard M TN 2P 275 ref. 257 952200

DEHNguard M TN 2P 275 ref. 257 952200

Om de installatie volledig te beschermen tegen blikseminslag en overspanningen kunnen er nog beveiligingen voor telefonie, data en teledistributie geplaatst worden.

OVERSPANNINGSBEVEILIGING AAN DE GELIJKSPANNINGSZIJDE - DC

• DEHNguard Modular YPV SCI 1000

• Type 2: beschermt tegen overspanningen ten gevolge van indirecte/verwijderde blikseminslag

• Veilige elektrische afschakeling zonder brandgevaar

• Tweepolige afleider

• Maximale PV-spanning: 1 000 Vdc

• Kortsluitvast tot 1 000 A dankzij geïntegreerde zekering

• Beschermingsniveau: < 4 kV

• Nominale afleidstootstroom (8/20): 12,5 kA

• Aanspreektijd: < 25 ns

• Functie- en defectaanduiding

• DIN-rail bevestiging: 3 modules

referentie

257 952510

Overspanningsbeveiliging voor de beveiliging van 1 MPPT input van fotovoltaïsche installaties, YPV SCI 1 000 Vdc

• Zelfde technische eigenschappen als DEHNguard Modular YPV SCI 1000

• DEHNcube YPV SCI 1000 1M

• Voorbedraad

• Beveiliging 1 MPPT input

• IP65

• Volgens IEC 60364-7-712

referentie

257 900910

Voorbedrade overspanningsbeveiliging IP65 voor de beveiliging van 1 MPPT input van PV installaties, YPV SCI 1000

• Zelfde technische eigenschappen als DEHNguard Modular YPV SCI 1000

• DEHNcube YPV SCI 1000 2M

• Voorbedraad

• Beveiliging 2 MPPT inputs

• IP65

• Volgens IEC 60364-7-712

referentie

257 900920

Voorbedrade overspanningsbeveiliging IP65 voor de beveiliging van 2 MPPT inputs van PV installaties, YPV SCI 1000

OVERSPANNINGSBEVEILIGING AAN DE WISSELSPANNINGSZIJDE - AC

• DEHNguard Modular TT net 2P 275

• Toepassing: TT net, 1 x 230 V - L1+N

• Oplossing voor een monofasig 230 V-net met nulgeleider

• DIN-rail bevestiging: 2 modules

referentie

257 952110 Tweepolige overspanningsbeveiliging

• DEHNguard Modular TN 275

• Toepassing: TT 2-fasig zonder nulgeleider, 1 x 230 V - L1+L2

• Oplossing voor een tweepolig 230 V-net zonder nulgeleider

• DIN-rail bevestiging: 2 modules

referentie

257 952200

Tweepolige overspanningsbeveiliging

• DEHNguard Modular TNC 275

• Toepassing: TT net 3-fasig, 3 x 230 V

• Oplossing voor 3 x 230 V zonder nulgeleider

• DIN-rail bevestiging: 3 modules

referentie

257 952300

Driepolige overspanningsbeveiliging

• DEHNguard Modular TT 275

• Toepassing: TT net 4-polig, 3 x 400 V + N

• Oplossing voor een 3-fasig 400 V-net met nulgeleider

• DIN-rail bevestiging: 4 modules

referentie

257 952310

Vierpolige overspanningsbeveiliging

OVERSPANNINGSBEVEILIGING AAN DE GELIJKSPANNINGSZIJDE - DC

referentie

228 2905638

VAL-MB-T1/T2 1000DC-PV/2+V-FM

OVERSPANNINGSBEVEILIGING AAN DE WISSELSPANNINGSZIJDE - AC

referentie

228 2905333

VAL-SEC-T2-1S-350-FM

referentie

228 2905339

VAL-SEC-T2-3C-350-FM

referentie

228 2905340

VAL-SEC-T2-3S-350-FM

OVERSPANNINGSBEVEILIGING AAN DE GELIJKSPANNINGSZIJDE - DC

referentie

601 2CTB804153R2400

P QS - zonder hulpcontact 601 2CTB804153R2500

OVERSPANNINGSBEVEILIGING AAN DE WISSELSPANNINGSZIJDE - AC

referentie

referentie

referentie 601 2CTB803973R1100

stringbeveiliging |

Als 3 of meer strings parallel geschakeld worden, voor ingang in de omvormer, is het aanbevolen elke string afzonderlijk te beveiligen.

referentie

601 2CCP844001R1109

601 2CCP844001R1139

Beveiliging 10 A, DC - Automaat S800PV 5 kA, 4-polig, curve PV

Beveiliging 13 A, DC - Automaat S800PV 5 kA, 4-polig, curve PV

TOEBEHOREN | lastscheidingsschakelaar

Indien de gebruikte omvormer niet beschikt over een DC-scheider, is het aanbevolen een DC-lastscheidingsschakelaar te voorzien tussen de PV modules en de omvormer.

Uitvoeringen voor modulaire inbouw in een verdeelbord of voor afzonderlijke wandmontage in behuizing.

referentie

601 1SCA125152R1001

Lastscheidingsschakelaar in kast, OTDC serie, 3P, 1 000 Vdc, 32 A

referentie

601 1SCA121459R1001

Lastscheidingsschakelaar DIN rail, OTDC serie, 3P, 1 000 Vdc, 32 A

referentie

034 817600

Scheider voor PV-installatie 1 000 Vdc

Aan ontkoppelingsinrichtingen gaat steeds een studie van de netbeheerder vooraf. Onderstaande referenties zijn indicatief. Neem hiervoor contact op met je Cebeo regionale HVAC specialist.

• Conform volgens norm: EN61.439

• Netontkoppelbeveiliging goedgekeurd op lijst C10-21 van Synergrid (woodward XRN2-24)

• Type beveiliging naar de omvormers: cilindrische zekeringen (automaten in optie)

• Hoofdbeveiliging: automaatbeveiliging met automatische herinschakeling

• KWh meter met MID keuring

• Noodstroom is voorzien in de kast voor netontkoppeling beveiliging

• Wandmontage model tot 160 A met wartelplaat voorzien, daarboven een staande kast met sokkel (100 mm) en kabeldoorvoerplaat

Mits meerprijs kan ook keuring ontkoppelrelais, overspanningsbeveiliging en een wandcontactdoos aangeboden worden.

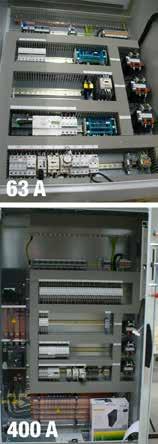

referentie

386 PV063A0225Z

386 PV080A0325Z

386 PV100A0425Z

Netontkoppelings kast 63 A, 2 x 25 A zekering, Icc max: 10 kA, 1000 x 800 x 300 mm (h x b x d)

Netontkoppelings kast 80 A, 3 x 25 A zekering, Icc max: 10 kA, 1000 x 800 x 300 mm (h x b x d)

Netontkoppelings kast 100 A, 4 x 25 A zekering, Icc max: 20 kA, 1200 x 800 x 300 mm (h x b x d)

386 PV150A0532Z Netontkoppelings kast 150 A, 5 x 32 A zekering, Icc max: 20 kA, 1200 x 800 x 300 mm (h x b x d)

386 PV250A0640Z

386 PV250A0832Z

386 PV400A1040Z

OPTIES:

914 940001

386 PVDEHN

Netontkoppelings kast 250 A, 6 x 40 A zekering, Icc max: 30 kA, 1800 x 800 x 400 mm (h x b x d)

Netontkoppelings kast 250 A, 8 x 32 A zekering, Icc max: 30 kA, 1800 x 800 x 400 mm (h x b x d)

Netontkoppelings kast 400 A, 10 x 40 A zekering, Icc max: 30 kA, 1800 x 1000 x 400 mm (h x b x d)

Keuring ontkoppelrelais (Instelling XRN2 volgens specificaties + keuring)

Overspanningsbeveiliging (Icc max: 30 kA)

386 PVPRISE Wandcontactdoos voor in PV ontkoppelingskast (Icc max: 20 kA)
