Lichttechniek en technische

LICHTTECHNIEK

Lichttechniek

De kwaliteit van een verlichtingsinstallatie wordt niet enkel bepaald door de gebruikte toestellen, maar net zo goed door de manier waarop ze worden toegepast. Een perfecte harmonie tussen toesteldesign en lichttechniek enerzijds en het interieur, de omgeving en de werkomstandigheden anderzijds, is een noodzaak.

Onze verlichtingsspecialisten beschikken over een ruime kennis en hebben ervaring met het oplossen van verlichtingsproblemen. Ze maken, indien gewenst of vereist, gebruik van een lichtstudie. De interpretatie van de berekende plannen en de vertaling ervan naar een TCO (= total cost of ownerschip) en ROI (return of ivestment), gebeurt steeds in overleg tussen de lichtadviseur en de klant-eindgebruiker. Zo kunnen onze specialisten steeds oplossingen op maat van de klant aanbieden.

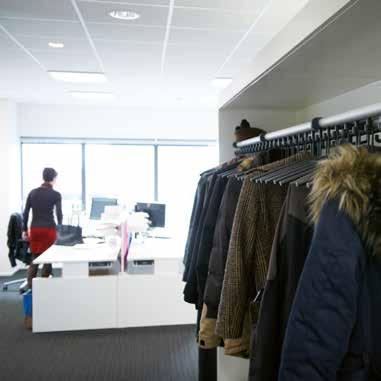

In een kantoor bijvoorbeeld worden soms verschillende taken uitgevoerd. Dit vereist een flexibele, economische en technische benadering die aangepast kan worden aan de specifieke werksituatie.

Onze lichtadviseurs zorgen niet alleen voor een gedetailleerd verlichtingsplan, maar dragen ook zorg voor het gewenste verlichtingscomfort en de juiste sfeer, en dat heeft een grote invloed op het welzijn en op de prestatie.

Omdat elke situatie toch steeds een beetje anders is, kunnen wij stellen dat wat zich in een bepaald lokaal of ruimte afspeelt bepalend zal zijn voor de benadering en de uitwerking van het verlichtingsvoorstel.

Drie belangrijke factoren onderscheiden zich:

1. DE VISUELE PRESTATIE

De visuele prestatie definieert de snelheid en precisie waarmee een taak wordt uitgevoerd. De prestatie verbetert als het verlichtingsniveau en de verblindingsbeperking aangepast zijn aan de taak.

2. DE VISUELE SFEER

De visuele sfeer is wat wij waarnemen als algemeen effect van de ruimte, en is dus bepalend voor het gevoel van welzijn. De belangrijkste elementen van de visuele sfeer zijn de kleur van het licht, de richting ervan en het schaduweffect.

Afhankelijk van de activiteit of de werkzaamheid, zal de ene de bovenhand krijgen op de andere.

3. HET VISUEEL COMFORT

Het visueel comfort creëert de aangename omstandigheden die zorgen voor het oogcomfort en bijvoorbeeld vermoeidheid kunnen voorkomen. Het visuele comfort wordt o.a. bepaald door de kleurweergave en de harmonieuze lichtverspreiding in de ruimte, zonder verblinding.

De som van deze drie factoren is steeds gelijk aan 100%, en wordt de visuele omgeving genoemd. De procentuele samenstelling van de visuele omgeving kan dus voor elke taak verschillend zijn.

LICHT

Zichtbaar licht is een elektromagnetische straling met een golflengte tussen 380 en 780 nm (nanometer, 1 nm = 10-9 m) (fig. 1).

Een gamma van bepaalde golflengtes correspondeert met een kleurindruk. De perceptie van identieke kleuren kan ook bekomen worden door het mengen van verschillende golflengtes. Anders dan ons gehoor, kunnen ogen het individueel onderscheid bij een mix van verschillende golflengtes niet maken, het oog neemt enkel het globaal resultaat waar. Daarom geeft de lichtkleur geen uitsluitsel over de spectrale samenstelling van het licht.

Het oog evalueert het verschil van de helderheid van een verlicht oppervlak, verlicht met lichtbronnen van dezelfde intensiteit maar een andere golflengte.

Zoals blijkt uit het verloop van de relatieve spectrale ooggevoeligheid van de helderheid. (fig. 2).

KLEUR

De kleur van een lichtbron hangt af van de spectrale samenstelling van het licht die zij uitzendt. Anderzijds wordt de waargenomen kleur van een licht-reflecterend oppervlak bepaald door twee eigenschappen: de spectrale samenstelling van het erop vallende licht en de reflectiecoëfficiënt van het oppervlak. Een oppervlak is gekleurd doordat het golflengtes selectief reflecteert. De reflectiecoëfficiënt van rode verf toont bijvoorbeeld aan dat het een hoog percentage van de rode golflengtes reflecteert en slechts weinig of niets van het blauwe einde van het spectrum. Maar een rood geverfd voorwerp kan alleen rood overkomen als het licht dat daarop valt voldoende rode straling bevat, zodat deze gereflecteerd kan worden. Bovendien zal het donker lijken als het wordt verlicht met een lichtbron die geen rode straling afgeeft.

Het mengen van verschillende kleuren licht.

Als gekleurde lichtbundels worden gemengd, zal het resultaat altijd helderder zijn dan de individuele kleuren, en als de juiste kleuren worden gemengd met de juiste intensiteiten, zal dat resulteren in wit licht. Dit staat bekend als ‘additieve kleurmenging’. De drie basiskleuren voor licht zijn rood, groen en violetblauw. Deze worden de ‘primaire kleuren’ genoemd en additieve menging ervan kan alle andere kleuren opleveren, met inbegrip van wit. Dus:

Rood + groen = geel

Rood + violetblauw = magenta (purperachtig rood)

Groen + violetblauw = cyaan (hemelsblauw)

Rood + groen + violetblauw = wit

De kleuren geel, magenta en cyaan worden de secundaire of complementaire kleuren genoemd aangezien ze bestaan uit combinaties van primaire kleuren.

Kleurtemperatuur

Lampen geven niet allemaal dezelfde kleur licht. Zo is er een opvallend verschil tussen het uitgesproken gele licht van natriumlampen en het relatief witte licht van de meeste andere lampen. Maar ook daar is het ene wit het andere niet.

Licht wordt in de spreektaal wel eens als ‘koel’ of ‘warm’ aangeduid. Voor een objectieve vergelijking van de lichtkleur van lichtbronnen gaan deze subjectieve termen niet op. Er is een exacte maat nodig. Die is gevonden in het begrip ‘kleurtemperatuur’. De kleurenschaal van het licht is vergelijkbaar met het licht dat wordt uitgezonden door een ijzeren staaf die sterk wordt verhit.

Zo kan de lichtkleur worden aangegeven door een getal met de aanduiding ‘Kelvin’ als eenheid.

In de praktijk gaan we uit van de volgende vier categorieën:

2500 - 2800 K

EXTRA WARMWIT

De kleurtemperatuur van LED lampen, gloeilampen, fluorescentielampen en compacte fluorescentielampen met de kleur /827 en /927, evenals SDW-T ‘White SON’-lampen. Doorgaans toegepast in gezellige en behaaglijke omgevingen waar men de nadruk op een ontspannende omgeving legt.

3500 - 5000 K NEUTRAAL WIT

De lichtkleur van LED-lampen, fluorescentielampen met de kleur /840 en /940, de metaalhalogeenlampen /942. Doorgaans toegepast in zakelijke omgevingen en kantoren waar een impressie van koele efficiëntie gewenst is.

2800 - 3500 K

WARMWIT

De kleur van LED lampen, halogeenlampen, fluorescentie- en metaalhalogeenlampen met de kleur /830. Toegepast op plaatsen waar mensen werkzaam zijn en een gastvrije, comfortabele sfeer gewenst is.

5000 K en hoger KOELWIT

Daglicht en koel daglicht. De lichtkleur die het best overeenkomt met natuurlijk daglicht, zoals de fluorescentiekleuren /850, /865, /950 en /965.

Lichttechniek

LICHTTECHNIEK

Reflectiefactoren

Van de hoeveelheid licht die op wanden, plafonds of op de vloer valt, wordt een gedeelte gereflecteerd. Hoe helderder deze oppervlaktes zijn, hoe groter de hoeveelheid gereflecteerd licht. Hoe donkerder, hoe minder.

De tabel geeft u een idee van het reflectiepercentage bij bepaalde kleuren. Deze waarden zijn nodig voor het berekenen van uw verlichtingsinstallatie.

Lichttechnische begrippen

Begrip Verklaring

LICHTSTROOM

eenheid: Lumen (lm) symbool: Ø

LICHTSTERKTE

eenheid: Candela (cd)

symbool: I

VERLICHTINGSSTERKTE

eenheid: Lux (lx)

symbool: E

LUMINANTIE

eenheid: Cd/m2

symbool: L

Een fundamenteel begrip uit de lichttechniek. De waarde ‘lichtstroom’ geeft de totale hoeveelheid licht aan die een lichtbron per seconde uitstraalt in alle richtingen. Specifieke lichtstroom Sluit aan op het begrip ‘lichtstroom’. Duidt de hoeveelheid licht aan die een bepaalde lichtbron per watt per seconde uitstraalt. Eenheid: lumen per watt - lm/W.

Het begrip ‘lichtsterkte’ geeft informatie over de hoeveelheid licht die een lichtbron, per eenheid van ruimtehoek, in een bepaalde richting uitzendt. Het begrip is dus richtingafhankelijk. Lichtsterkte wordt uitgedrukt in candela, veelal bij een lichtstroom van 1000 lumen (lumen/sterradiaal = candela = cd.).

Het begrip ‘verlichtingssterkte’, ook verlichtingsniveau genoemd, drukt een resultaat uit. Het geeft de hoeveelheid lichtstroom per oppervlakte-eenheid aan op een bepaald punt in de ruimte. Eenvoudig gezegd ‘hoeveel licht’ valt er op een bepaalde plek. Verlichtingssterkte kan u meten maar is niet te zien. Wat men waarneemt zijn de reflectieverschillen van het opvallende licht.

Het begrip ‘luminantie’ of helderheid geeft de lichtsterkte per m2 schijnbaar oppervlak van een lichtbron of van een verlicht vlak aan. Bij aangelichte vlakken is de luminantie afhankelijk van zowel de verlichtingssterkte als van de reflectie-eigenschappen van het vlak zelf.

Lichtkleur - kleurweergave index

LICHTKLEUR

De kleurtemperatuur in Kelvin is bepalend voor de lichtkleur van de lamp. Naarmate bij algemene verlichting de verlichtingssterkte groter is, is het aanbevolen ook een hogere kleurtemperatuur te kiezen. Daar waar het daglicht geen relevante bijdrage levert, kan de lichtkleur het best in harmonie met het kleurschema gekozen worden.

KLEURWEERGAVE

INDEX (RA)

De kleurweergave index geeft aan in welke mate de lichtbron de kleuren van de aangestraalde objecten natuurgetrouw weergeeft. De kleurweergave wordt bepaald door het specifieke spectrum van de lichtbron. De aanwezigheid en regelmatige verdeling van alle kleuren in het spectrum is belangrijk voor een goede kleurweergave. Wanneer het spectrum dat van het daglicht benadert, is de natuurgetrouwe kleurweergave optimaal.

Lichtkleur 965 benadert natuurlijk zonlicht. Ideaal voor ruimtes met weinig lichtinval.

De kleurweergave index wordt uitgedrukt in een schaal van 0 tot 100: 90-100 zeer goed 80-90 goed 60-80 matig <60 slecht

Lichtkleur 73 ideaal om voeding er echt smakelijk te laten uitzien.

Lichtkleur 77 ideal om fotobiologische processen bij planten te bevorderen in een omgeving waar planten niet voldoende daglicht krijgen.

Lichtkleur 900 bevordert een verhoogde kleurweergave. Ideaal voor o.a. kleurlabo’s

Lichtkleur 800 heeft een hogere gemiddelde kleurweergave, zonder meer lumenoutput.

LICHTRENDEMENT

Het begrip ‘lichtrendement’, uitgedrukt in lm/W, is de verhouding tussen de lichtstroom (Lumen) en het opgenomen elektrisch vermogen (Watt). Hoe hoger het lichtrendement, hoe beter de lamp het opgenomen vermogen omzet in licht.

LEVENSDUUR

Bij levensduur van LEDs wordt het begrip L70B50 (gemeten bij 25 °C) gebruikt, dit houdt in dat 50% van de LEDs terugvallen naar 70% lichtopbrengst. De levensduur vermeld in deze catalogus is gebaseerd op dit principe. Indien het een hogere waarde is, wordt dit apart aangegeven.

Lichttechniek en

LICHTTECHNIEK

HET JUISTE GEBRUIK VAN KLEURTEMPERATUUR EN KLEURWEERGAVE

Een aangepaste kleurtemperatuur en de juiste kleurweergave maken het ons gemakkelijker om onze omgeving te herkennen. De sfeer in een kunstmatig verlichte ruimte wordt bepaald door de kleurtemperatuur en de kwaliteit van de kleurweergave van de lichtbron.

De met hout en stof ingerichte ruimten in warme of donkere kleuren vragen een warm licht met een temperatuur van 830 of 930. Hoe neutraler de inrichting van de ruimte, hoe lager de kleurtemperatuur kan zijn. Inrichtingen met veel chroom, glas, marmer of zwart en wit komen het best tot hun recht met een neutrale en koude verlichting met een temperatuur van 840 en 940.

Onze aanbeveling

Lichtkleuren

CIE

Winkels

Kruidenierswaren

Vlees

Textiel, lederwaren

Meubilair, vloerbedekking

Sport, recreatie

Foto’s, horloges en juwelen

Cosmetica, kapsalons

Bloemen

Boekwinkels

Industrie

Werkplaatsen

Elektro- en mechanische montage

Textielproductie

Drukkerijen, grafische bedrijven

Kleurtests

Verfwinkels

Magazijnen

Plantenteelt

Kantoren, scholen

Kantoorruimten

Vergaderruimten

Lesruimten

Lobby’s, gangen

Overige

Woningen

Restaurants

Musea

Sport, multifunctionele ruimten

Ziekenzalen

Behandelkamers

Bron: Philips

Ook geschikt

LED

Door de snelle ontwikkelingen op het vlak van LED, wijzigen de technische kenmerken van de producten voortdurend. Eventuele aanpassingen en updates van deze specificaties vindt u steeds op de Cebeo e-shop. Voor we u het overzicht van onze selectie LED-toestellen tonen, geven we u bij wijze van introductie alvast een aantal nuttige wetenswaardigheden over LED-verlichting.

DE VOORDELEN VAN LED

LED heeft vele voordelen ten opzichte van traditionele verlichting: een laag energieverbruik, lange levensduur, milieuvriendelijk, afwezigheid van UVstraling, geen opwarmtijd, schokbestendigheid zijn enkele van deze pluspunten.

1. LAAG ENERGIEVERBRUIK

LED verbruikt bijna 10 keer minder energie in vergelijking met een halogeenoplossing. Ten opzichte van spaarlampen, fluorescentielampen en ontladingslampen ligt het energieverbruik 3 tot 5 keer lager.

4. STABIEL

LED is trilling- en schokbestendig

2. DUURZAAMHEID

LED-armaturen hebben een levensduur die 5 tot zelfs 30 keer hoger ligt dan die van traditionele lichtbronnen, afhankelijk van met welke lichtbron je de vergelijking maakt.In deze cataloog wordt de levensduur uitgedrukt in het aantal branduren. Na de opgegeven levensduur wordt nog 70% van de oorspronkelijke lumen output van de armatuur gegarandeerd.

5. REGELBAAR

LED kan gedimd worden. Hiervoor heeft men een dimbare driver nodig.

3. GEEN OPWARMTIJD

Een LED-module heeft geen opwarmtijd nodig om zijn maximale lichtniveau te bereiken. Een ledtoestel kan ook zo vaak als gewenst aan- of uitgeschakeld worden, zonder dat dit de levensduur negatief beïnvloedt. Dit is een zeer belangrijk voordeel van het toestel in combinatie met aanwezigheids- of bewegingsmelders.

7. GEEN UV

LED bevat geen UV

8. MILIEUVRIENDELIJK

LED-systemen vragen weinig onderhoud en dienen veel minder vervangen te worden dan traditionele lichtoplossingen. Bovendien vergt LED in tegenstelling tot bepaalde lampen geen speciale chemische afvalverwerking, omdat het geen kwik bevat.

HEEFT LED DAN GEEN VALKUILEN?

6.

MINIATURISATIE

De minialistische vormgeving van LED’s zorgt ervoor dat men nieuwe, geminiaturiseerde armaturen op de markt kan brengen.

9. BETAALBAARHEID

Het is geen geheim dat ledsystemen in aanschaf duurder zijn, maar de energiebesparing én de lange levensduur maken LED zeker rendabel. De lichtspecialisten van Cebeo maken graag een berekening van de ROI (Return On Investment) voor uw specifiek lichtproject.

Kleurconsistentie kan een probleem zijn, zeker bij LED van mindere kwaliteit (= minder duur). Bij daglicht, halogeenlicht en licht uit een gloeilamp is het volledige spectrum aanwezig.

Het is heel belangrijk dat ook voor LED zoveel mogelijk aan deze voorwaarde voldoet. Behalve deze kleurweergave index is een goede kleurtemperatuur van groot belang voor een kwaliteitsvol resultaat van uw verlichtingsproject.

De keuze voor kwaliteit is cruciaal.

De toepassing van verkeerde ledproducten, doen afbreuk aan het imago van LED. Overal ter wereld worden ‘goede’ en’ slechte’ LED’s geproduceerd. Het is een feit dat kwaliteitsproducten en kwaliteitslabels een hoger prijskaartje hebben. Dat is echter te rechtvaardigen, aangezien deze fabrikanten belangrijke investeringen doen om de kwaliteit te borgen.

ADVIES

De keuze voor het juiste

LED-product is echter niet altijd even evident. U kan daarom steeds terecht bij specialisten van Cebeo, die u graag adviseren en hun kennis gebruiken om een kwaliteitsvolle LED-oplossing uit te werken voor uw specifieke projecten.

Elektrische veiligheid (klassen)

Elektrische apparaten worden geclassificeerd naar de bescherming die zij bieden tegen elektrische schokken. Bij normaal bedrijf en tijdens service- en onderhoudswerkzaamheden moeten armaturen bescherming bieden tegen elektrische schokken. De veiligheid van een armatuur is afhankelijk van de elektrische, mechanische en thermische aspecten zowel onder normale omstandigheden als in storingssituaties. De classificatie voor de elektrische veiligheid van armaturen zoals die door de IEC is opgesteld, omvat vier klassen: 0, I, II of III. Armaturen van de Klasse 0 (uitsluitend basisisolatie).

KLASSE I

Armaturen in deze Klasse zijn niet alleen elektrisch geïsoleerd maar zijn tevens voorzien van een aardaansluiting (met label) waarmee alle aanraakbare metalen onderdelen zijn verbonden die ook maar enigszins onder spanning zouden kunnen komen staan in geval van een defect. Als een armatuur is voorzien van een flexibel netsnoer, moet dit een aarddraad bevatten. Indien dit niet het geval is, wordt de mate van elektrische beveiliging van de armatuur gelijkgesteld aan die van Klasse 0. Indien een aansluitblok wordt gebruikt in plaats van een netsnoer, dient de metalen behuizing verbonden te zijn met de aardaansluiting van het aansluitblok. De voorziening die is aangebracht voor aarding van een armatuur moet in alle andere opzichten voldoen aan de eisen die zijn vastgelegd voor Klasse I.

KLASSE II

Klasse II-armaturen zijn zodanig ontwikkeld en gebouwd dat aanraakbare metalen delen niet onder spanning kunnen komen staan. Dit kan worden bereikt door middel van verzwaarde of dubbele isolatie, terwijl er geen voorziening is voor veiligheidsaarding. Indien een armatuur is voorzien van een aardcontact als een hulpmiddel om de lamp te starten, maar deze aarding is niet verbonden met de aanraakbare metalen delen, wordt de armatuur niettemin beschouwd als een Klasse I-apparaat. Een armatuur met dubbele of verzwaarde isolatie die is voorzien van een aardaansluiting of een aardcontact moet beschouwd worden als een Klasse I-armatuur. Als de aarddraad echter de armatuur passeert als onderdeel van voorzieningen voor doorvoerbedrading voor de installatie, en deze draad is elektrisch geïsoleerd van de armatuur met behulp van Klasse II isolatie, dan blijft de armatuur wèl Klasse II.

KLASSE III

De armaturen in deze Klasse zijn die waarin de beveiliging tegen elektrische schokken is gebaseerd op voeding met een extra-lage veiligheidsspanning (Safety Extra-Low Voltage - SELV), en waarin geen spanningen worden opgewekt die hoger zijn dan de SELV (50 VAC-RMS). Gebruikelijk is een wisselspanning van maximaal 42 V. Een Klasse III-armatuur mag niet voorzien zijn van middelen voor veiligheidsaarding.

Bescherming tegen elektrische schokken

Veiligheidsklasse Symbool Bescherming

0 geen Geen,uitsluitend basisisolatie (niet aanbevolen)

I Basisisolatie plus beschermende aardaansluiting

II Dubbele of verzwaarde isolatie, geen voorziening voor beschermende aarding

III Voeding van extra lage veiligheidspanning (<50V)

Schokbestendigheid

De slagvastheid van armaturen bepaalt in welke mate zij bestand zijn tegen mechanische schokken. In de Europese Norm EN 50102 zijn de graden van bestendigheid tegen mechanische belasting (de IK-codes) evenals de testmethode ervan. De armatuurbehuizing moet bestand zijn tegen de gedefinieerde energie van de mechanische schok zonder zijn elektrische en mechanische veiligheid en werking te verliezen.

In de praktijk betekent dit dat er na verwerking van een schok wel een eventuele vervorming van de spiegel en behuizing mag hebben plaatsgevonden, maar dat gebroken lampen, onveilige situaties en aantasting van de opgegeven IP-classificatie niet zijn toegestaan. De schokbestendigheid wordt uitgedrukt in de vorm van een groepscijfer (zoals IK06) dat in verband staat met de schok-energie in Joule.

Brandbaarheid

Schokbestendigheid

Code-IK Schokenergie Omschrijving

IK00 -

IK01 0.15 J

IK02 0.2 J Standaard

IK03 0.35 J

IK04 0.5 J Standaard plus

IK05 0.7 J

IK06 1 J

IK07 2 J Versterkt

IK08 5 J Vandalismebeschermd

IK09 10 J

IK10 20 J Vandalismebestendig

Vanuit het oogpunt van brandbaarheid kunnen armaturen altijd gemonteerd worden op onbrandbare bouwmaterialen zoals beton en steen. Bij de montage van armaturen op brandbare materialen moeten echter speciale maatregelen getroffen worden. Armaturen met een F-symbool zijn geschikt voor montage op bouwmaterialen die niet ontbranden beneden 200 °C. Armaturen met een FF-symbool hebben een beperkte oppervlaktetemperatuur en zijn geschikt voor montage op gemakkelijk ontbrandbare oppervlakken.

Markering van armaturen voor brandbaarheid

Symbool Toepassing Eigenschappen plafondmateriaal

geen

Geschikt voor montage op onbrandbare oppervlakken Steen, beton

Geschikt voor montage op normaal brandbare oppervlakken

Geschikt voor montage op gemakkelijk brandbare oppervlakken

Keurmerken

Materialen met ontbrandingstemperatuur > 200 °C; enige brandvertraging

Materialen met ontbrandingstemperatuur < 200 °C; geen brandvertraging

Duits keurmerk voor verlichtingsarmaturen

Europees keurmerk voor verlichtingsarmaturen

In overeenstemming met de Europese regelgeving

D Op horizontale oppervlakken die blootgesteld zijn aan stof, de temperatuur van 90°C, en van alle externe, verticale oppervlakken de maximum temperatuur van 150°C niet overschreden mag worden

Geschikt voor montage op normaal brandbare oppervlakken volgens DIN 4102

Beschermingsgraden

IP X1 X2

Volgens IEC 529 - EN 60529 - NBN C20-529

X1

2

Bescherming tegen aanraking van onder spanning staande delen. Bescherming tegen indringen van vaste voorwerpen

X2 Bescherming tegen indringen van vloeistoffen

ø

/

Bescherming tegen het indringen van voorwerpen groter dan 50 mm

Bescherming tegen aanraking met de vingers en tegen het indringen van voorwerpen groter dan 12 mm

Verticaal vallende waterdruppels

Vallende waterdruppels (tot 15° van de verticale) 3

Bescherming tegen aanraking met gereedschap en tegen indringen van voorwerpen groter dan 2,5 mm

/ Bescherming tegen aanraking met fijn gereedschap en tegen indringen van voorwerpen groter dan 1 mm

Regen (tot 60° van de verticale)

Waterprojecties uit willekeurige richting (360°) 5

Volledige bescherming tegen aanraking en tegen schadelijke neerslag van stof

Volledige bescherming tegen aanraking en tegen het indringen van stof

Waterstralen uit willekeurige richting (360°)

Omstandigheden zoals op de brug van een schip

Onderdompeling

Langdurige onderdompeling

Norm voor werkplekverlichting NEN-EN 12464-1:2011

Voor info over de norm voor werkplekverlichting verwijzen we u door naar onze website www.cebeo.be of uw Cebeo lichtadviseur.

Retourzendingen

Principieel wordt een terugname, indien het geen geval van waarborg is, niet geaccepteerd. In speciale gevallen waar terugname onvermijdbaar is, behouden wij ons het recht om terugnamekosten te berekenen.

Goederen welke onaangekondigd geretourneerd worden, kunnen niet gecrediteerd worden. Wij verzoeken derhalve, voor de terugname een schriftelijke overeenkomst, waarbij gegevens als afleveringsbon of facturatienummer strikt noodzakelijk zijn. De retourzending moet vrachtvrij gebeuren en kan bovendien alleen geaccepteerd worden, indien de goederen onbeschadigd in hun originele verpakking en transportwaardig verpakt zijn.

Maatwerk en speciale uitvoeringen kunnen niet terug genomen worden.

Leveringsvoorwaarden

Van toepassing zijn de algemene verkoopsvoorwaarden vermeld op de bestelbon of factuur. Deze catalogus omvat het standaardgamma verlichtingstoestellen van TECHNOLUX. Verlichtingstoestellen op maat zijn een specialisatie van TECHNOLUX. In wederzijds overleg ontwikkelen wij voor u toestellen die een oplossing bieden voor om het even welk lichttechnisch probleem.

TECHNOLUX verlichtingstoestellen worden in grote mate uit voorraad geleverd. Minder courante types worden met een aanvaardbare leveringstermijn uitgeleverd. Vanuit ons centraal magazijn zijn dagelijkse leveringen voorzien voor producten die op voorraad gehouden worden. Een uitstekend georganiseerde distributie zorgt voor een snelle en kwalitatieve aflevering van de door u bestelde goederen. U kunt vanzelfsprekend ook de goederen ophalen aan de toonbank of in het zelfbedieningsmagazijn van het dichtstbijzijnde filiaal of verkoopspunt van Cebeo. Deskundig toonbankpersoneel, vertegenwoordigers en lichtadviseurs staan u met raad en daad bij voor elke informatie of lichtadvies.

WWW.CEBEO.BE

DE AFBEELDINGEN, MAATSCHETSEN, LICHTTECHNISCHE GEGEVENS, SPECIFIEKE EIGENSCHAPPEN EN AFMETINGEN ZIJN

INFORMATIEF EN KUNNEN ZONDER VOORAFGAANDE MELDING GEWIJZIGD WORDEN. AARZEL NIET OM ONS TE RAADPLEGEN. GEEN AANSPRAKELIJKHEID VOOR DRUKFOUTEN.

‘ALLE RECHTEN VOORBEHOUDEN. NIETS UIT DEZE UITGAVE MAG WORDEN VERVEELVOUDIGD EN/OF OPENBAAR WORDEN GEMAAKT, OP WELKE WIJZE DAN OOK, ZONDER VOORAFGAANDE SCHRIFTELIJKE TOESTEMMING VAN DE CEBEO NV’

Deze uitgave vervangt volledig alle voorgaande publicaties

VERKOOPSFILIALEN

1040 Etterbeek Boulevard Louis Schmidt 3/1

1090 Brussels (Jette) avenue Carton de Wiartlaan 74

1090 Brussels (Jette) Jetsesteenweg / chaussée de Jette 407

1130 Brussels (Haren) Sint-Stevens-Woluwestraat / Rue de Woluwe-Saint-Etienne 55

1301 Wavre (Bierges) rue Provinciale 263

1440 Braine-le-Château Parc Industriel 13a

1620 Drogenbos W.A. Mozartlaan 10

2100 Deurne Kruiningenstraat 14

2300 Turnhout Veedijk 31

2440 Geel Bell-Telephonelaan 3A

2610 Wilrijk Kleine Doornstraat 299

2800 Mechelen (Nekkerspoel) Maanstraat 9

3001 Leuven (Heverlee) Ambachtenlaan 31A

3500 Hasselt Het Dorlik 3

4040 Herstal Parc Industriel des Hauts-Sarts, 1ère avenue 2

4460 Grâce-Hollogne rue de Wallonie 13 – zoning industriel

4820 Verviers (Dison) avenue du Jardin-Ecole 43

5020 Namur (Suarlée) Z.I. de Rhisnes, rue du Fond du Maréchal 15

6040 Charleroi Zoning Industriel - 1ère rue 1

6800 Libramont Parc d'activités Economiques de Recogne

6900 Marche-en-Famenne Boucle de la Famenne 23

7000 Mons Grand Route 212

7600 Péruwelz rue de l’Europe 14

7700 Mouscron rue de la Royenne 47b

8200 Brugge (Waggelwater) Lieven Bauwensstraat 10

8400 Oostende Plantijnstraat 4

8520 Kuurne Industrielaan 3

8630 Veurne Koksijdestraat 18

8790 Waregem Eugène Bekaertlaan 59

9000 Gent New Orleansstraat 10

9140 Temse Laagstraat 25

9160 Lokeren Dijkstraat 19 - industriezone E17/1089

9320 Erembodegem Brusselbaan 287a - 289a

9620 Zottegem Opstalstraat 1C

9700 Oudenaarde Serpentstraat 96A

9800 Deinze Georges Martensstraat 6

T 02/739.47.70 F 02/739.47.99 brabant@cebeo.be

T 02/421.39.00 F 02/424.18.82 brabant@cebeo.be

T 02/421.39.00 F 02/218.50.62 brabant@cebeo.be

T 02/247.93.30 F 02/247.95.97 brabant@cebeo.be

T 010/42.12.12 F 010/41.78.21 brabant@cebeo.be

T 02/366.94.61 F 02/366.04.11 brabant@cebeo.be

T 02/334.12.10 F 02/331.20.10 brabant@cebeo.be

T 03/360.93.20 F 03/360.93.21 antwerpen@cebeo.be

T 014/44.84.84 F 014/44.84.80 antwerpen@cebeo.be

T 014/56.38.10 F 014/56.38.20 antwerpen@cebeo.be

T 03/450.86.00 F 03/458.02.65 antwerpen@cebeo.be

T 015/27.06.53 F 015/21.74.11 antwerpen@cebeo.be

T 016/40.08.48 F 016/40.00.56 brabant@cebeo.be

T 011/26.04.00 F 011/23.66.50 limburg@cebeo.be

T 04/345.96.96 F 04/345.96.89 herstal@cebeo.be

T 04/239.73.00 F 04/239.73.03 gracehollogne@cebeo.be

T 087/56.03.74 F 087/56.03.76 verviers@cebeo.be

T 081/72.17.40 F 081/72.17.50 namur@cebeo.be

T 071/29.73.73 F 071/29.73.74 charleroi@cebeo.be

T 061/21.01.80 F 061/21.01.89 libramont@cebeo.be

T 084/24.40.00 F 084/24.48.40 marcheenfamenne@cebeo.be

T 065/40.24.40 F 065/35.45.19 mons@cebeo.be

T 069/77.96.66 F 069/77.65.42 peruwelz@cebeo.be

T 056/56.16.16 F 056/56.16.10 mouscron@cebeo.be

T 050/45.78.78 F 050/32.34.26 brugge@cebeo.be

T 059/56.05.60 F 059/70.02.32 oostende@cebeo.be

T 056/36.48.00 F 056/36.48.10 kuurne@cebeo.be

T 058/31.51.44 F 058/31.52.90 veurne@cebeo.be

T 056/23.84.80 F 056/23.84.81 waregem@cebeo.be

T 09/255.76.76 F 09/255.76.26 gent@cebeo.be

T 03/250.51.25 F 03/250.51.20 antwerpen@cebeo.be

T 09/348.29.51 F 09/349.05.80 lokeren@cebeo.be

T 053/21.27.93 F 053/77.93.80 erembodegem@cebeo.be

T 09/360.29.81 F 09/360.14.02 zottegem@cebeo.be

T 055/23.22.00 F 055/23.22.09 oudenaarde@cebeo.be

T 09/381.59.00 F 09/381.59.01 deinze@cebeo.be

SPOT/DOWNLIGHT

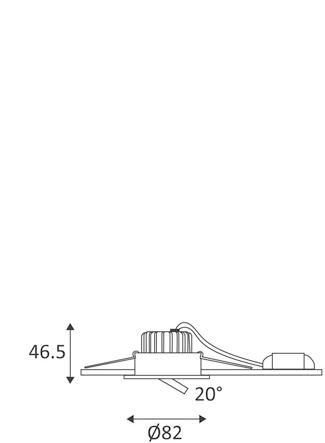

INDAL

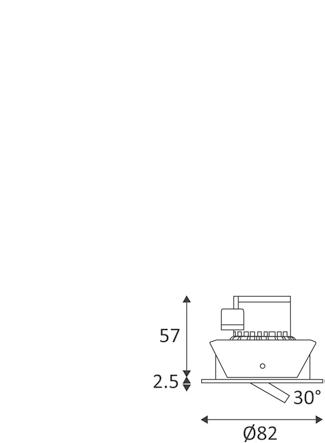

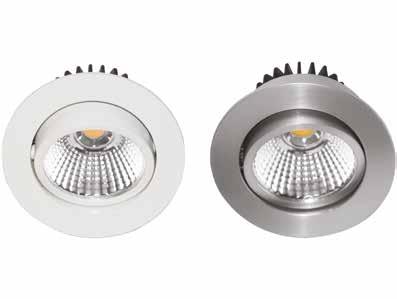

Richtbare inbouwspot

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: aluminium

• Montage: inbouw

• Kap/diffuser: glas

• Levensduur: 25.000u

• Bevestiging met springveren

• Stroomgestuurde niet-dimbare omvormer op afstand meegeleverd

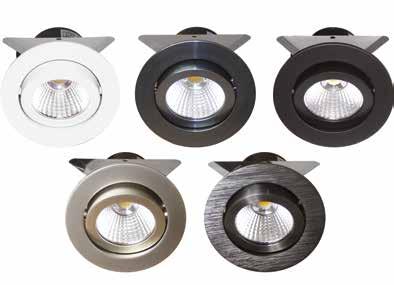

INDAL DIM

Dimbare, richtbare inbouwspot

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: aluminium

• Montage: inbouw

• Kap/diffuser: glas

• Levensduur: 25.000u

• Bevestiging met springveren

• Stroomgestuurde dimbare (via faseafsnijding) omvormer op afstand meegeleverd

• Ook beschikbaar in zwart, antraciet, titaan en tungsten

SPOT/DOWNLIGHT

INDAL 230V

Richtbare inbouwspot 230V met springveren

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: mat wit

• Reflector: aluminium

• Spanning: 230 V

• Montage: inbouw

• Kap/diffuser: glas

• Levensduur: 25.000u

• Bevestiging met springveren

• Automatisch klemmenblok

• Geïntegreerde driver

INDAL LAM 230V

Richtbare inbouwspot 230V met bladveren

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: aluminium

• Spanning: 230 V

• Montage: inbouw

• Kap/diffuser: glas

• Levensduur: 25.000u

• Bevestiging met bladveren

• Automatisch klemmenblok

• Geïntegreerde dimbare driver (via faseafsnijding)

SPOT/DOWNLIGHT

INDY

Vaste basis inbouwspot 230V

Kenmerken

• Materiaal behuizing: kunststof

• Kleur behuizing: mat wit

• Spanning: 230 V

• Montage: inbouw

• Kap/diffuser: opaal

• Levensduur: 25.000u

• Bevestiging met springveren

• Geïntegreerde driver

INDAL IP

Vaste waterdichte inbouwspot

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: aluminium

• Montage: inbouw

• Kap/diffuser: glas

• Levensduur: 25.000u

• Bevestiging met springveren

• Stroomgestuurde niet-dimbare omvormer op afstand meegeleverd

• Dimmen is mogelijk mits aparte bestelling van dimbare driver

Accessoires

SPOT/DOWNLIGHT

INDAL IP 230V

Vaste waterdichte inbouwspot 230V

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: mat wit

• Reflector: aluminium

• Spanning: 230 V

• Montage: inbouw

• Kap/diffuser: glas

• Levensduur: 25.000u

• Bevestiging met springveren

• Automatisch klemmenblok

• Geïntegreerde driver

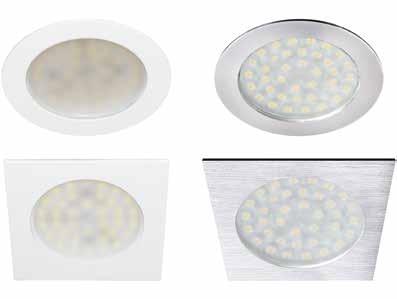

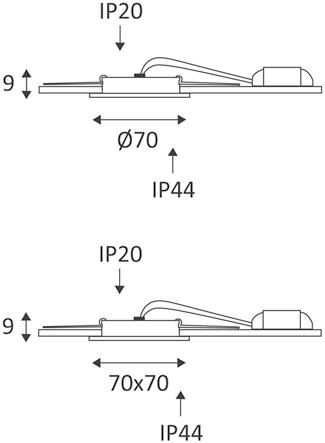

INKA

Meubelinbouwspot

Kenmerken

• Materiaal behuizing: aluminium

• Spanning: 12 V DC

• Montage: inbouw

• Kap/diffuser: opaal glas

• Levensduur: 25.000u

• Bevestiging met bladveren

• Niet-dimbare omvormer op afstand meegeleverd, mag geplaatst worden op max. 10 m van het toestel

SPOT/DOWNLIGHT

ELIE - ELIR

Decoratieve downlight, niet-richtbaar

Kenmerken

• Materiaal behuizing: aluminium

• Montage: inbouw

• Kap/diffuser: decoratieve glasplaat

• Levensduur: 40.000u

• Ledstroom: 350 mA

• Driver niet inclusief

Accessoires

ELQ

Downlight, niet-richtbaar

Kenmerken

• Kleur behuizing: lichtgrijs

• Montage: inbouw

• Kap/diffuser: mat glas

• Levensduur: 45.000u

• Ledstroom: 700 mA

• Driver niet inclusief

• Aluminium front

• Aluminium koellichaam

Accessoires

Referentie

SPOT/DOWNLIGHT

APL

Decoratieve plafondopbouwarmatuur, niet-richtbaar, residentiële toepassingen

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: aluminium

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: helder glas

• Levensduur: 45.000u

• Driver inclusief

• Ook beschikbaar als pendelversie (op aanvraag)

• Niet dimbaar

Referentie

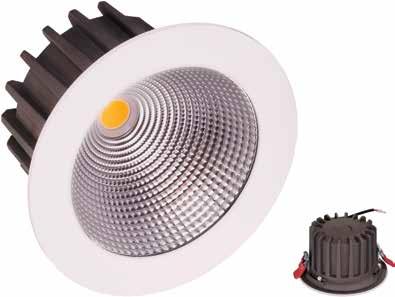

MACROS PRO

Downlight, niet-richtbaar

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: mat wit

• Reflector: aluminium

• Spanning: 230 V

• Bedrijfstemperatuur: -10 °C + 45 °C

• Montage: inbouw

• Kap/diffuser: helder glas

• Levensduur: 40.000u (L80B20)

• Driver inclusief

SPOT/DOWNLIGHT

PURA

Richtbare inbouwdownlight

Kenmerken

• Materiaal behuizing: gepoederlakt spuitgietaluminium

• Kleur behuizing: wit

• Reflector: gefacetteerd aluminium

• Spanning: 220 - 240 V

• Montage: inbouw

• Levensduur: 50.000u (L90B10)

• Ook beschikbaar in zwart en zilver

• Inclusief aangesloten driver

• Passieve koeling

• Bevestiging met veren

• Bijkomende accessoires zie pagina 158

PULL MINI

Downlight / Wallwasher

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: geanodiseerd zeer zuiver aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

PULL MAXI

Downlight / Wallwasher 1500 - 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: geanodiseerd zeer zuiver aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Ook beschikbaar met CRI 90

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in zwart of grijs

PULL MAXI

Downlight / Wallwasher 3000 - 4000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: geanodiseerd zeer zuiver aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Ook beschikbaar met CRI 90

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

PULL

MAXI

Downlight / Wallwasher 2000 - 3000 lm, voor food/retail

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: geanodiseerd zeer zuiver aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in zwart of grijs

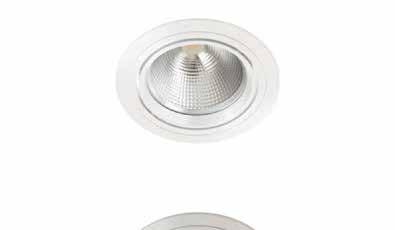

INOX ROND

1-lamps ronde downlight, 1500 - 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX ROND

1-lamps ronde downlight, 3000 - 4000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

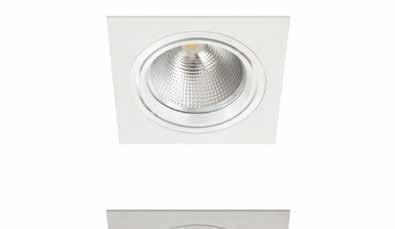

INOX VIERKANT

1-lamps vierkante downlight, 1500 - 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX VIERKANT

1-lamps vierkante downlight, 3000 - 4000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

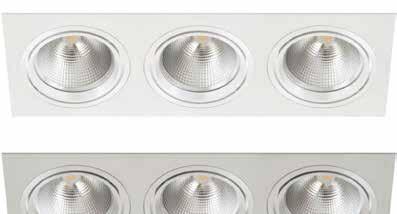

INOX RECHTHOEK

2-lamps rechthoekige downlight, 2x 1500 - 2x 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX RECHTHOEK

2-lamps rechthoekige downlight, 2x 3000 - 2x 4000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

INOX RECHTHOEK

3-lamps rechthoekige downlight, 3x 1500 - 3x 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX RECHTHOEK

3-lamps rechthoekige downlight, 3x 3000 - 3x 4000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

INOX ROND

1-lamps ronde downlight voor food/retail, 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX ROND

1-lamps ronde downlight voor food/retail, 3000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

INOX VIERKANT

1-lamps vierkante downlight voor food/retail, 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX VIERKANT

1-lamps vierkante downlight voor food/retail, 3000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

INOX RECHTHOEK

2-lamps rechthoekige downlight voor food/retail, 2x 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX RECHTHOEK

2-lamps rechthoekige downlight voor food/retail, 2x 3000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

INOX RECHTHOEK

3-lamps rechthoekige downlight voor food/retail, 3x 2000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

INOX RECHTHOEK

3-lamps rechthoekige downlight voor food/retail, 3x 3000 lm

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium met hoge zuiverheid 99,8%

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 40.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in zwart of grijs

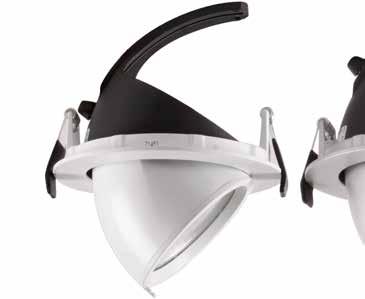

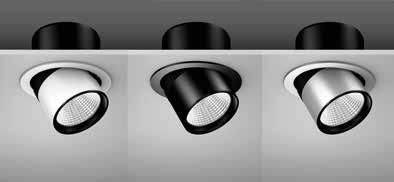

BASCULE

Richtbare, rechthoekige inbouwdownlight

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar met CRI 90

• Ook beschikbaar in 2700 K

• Ook beschikbaar in zwart of grijs

SPOT/DOWNLIGHT

BASCULE

Richtbare, rechthoekige inbouwdownlight voor food/retail

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Niet dimbaar

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in zwart of grijs

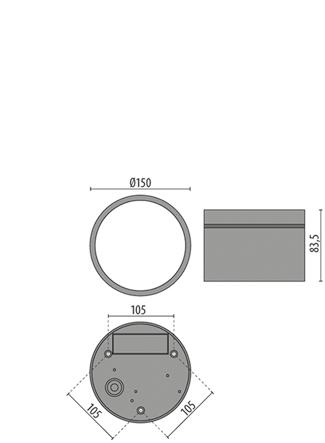

LOGO Round

Plafondopbouwarmatuur, niet-richtbaar

Kenmerken

• Materiaal behuizing: gepoedercoat spuitgietaluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: glanzend polycarbonaat

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Pakking van polymeer

Referentie Omschrijving W lm K Stralingshoek Afmetingen ø (x L) x H mm Dimbaar

401 L0G014R830G Grijs geanodiseerd 14 785 3000 88° ø 150 x 83,5 Niet dimbaar

401 L0G014R830W Wit 14 785 3000 88° ø 150 x 83,5 Niet dimbaar

401 L0G014R840G Grijs geanodiseerd 14 814 4000

401 L0G014R840W Wit 14 814 4000

ø

x 83,5 Niet dimbaar

x 83,5 Niet dimbaar

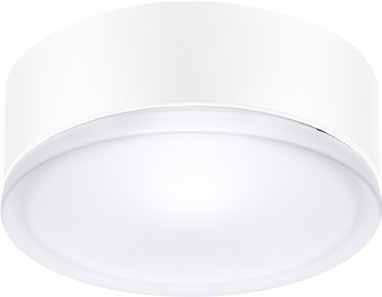

DROP 28

Plafond-/wandopbouwarmatuur voor gebruik binnen en buiten

Kenmerken

• Materiaal behuizing: technopolymeer

• Reflector: aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: geperst gesatineerd glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Veren van verchroomd staal

• Silicone pakking

• Ook beschikbaar, op aanvraag: zelfklevende pictogrammen

DROP 22

Plafond-/wandopbouwarmatuur voor gebruik binnen en buiten

Kenmerken

• Materiaal behuizing: technopolymeer

• Reflector: aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: geperst gesatineerd glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Veren van verchroomd staal

• Silicone pakking

• Ook beschikbaar, op aanvraag: zelfklevende pictogrammen

WAND/PLAFOND

RKL LED

Plexi plafond-/wandopbouwarmatuur

Kenmerken

• Materiaal behuizing: metaal basis

• Kleur behuizing: wit / opaal

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: PMMA

• Levensduur: 50.000u (L80B10)

Referentie W lm K Afmetingen ø (x L) x H mm Dimbaar Opmerking RKL2

401 RKL2LED112WW 1 x 12 1050 3000 ø 300 x 105 Niet dimbaar

401 RKL2LED112NW 1 x 12 1100 4000 ø 300 x 105 Niet dimbaar RKL3

401 RKL3LED112WW 1 x 12 1050 3000 ø 375 x 125 Niet dimbaar

401 RKL4LED112WW 1 x 12 1000 3000 ø 480 x 150 Niet dimbaar

401 RKL4LED112NW

401

• Driver inclusief

• Accessoires: decoratieve ringen, zie pagina 159

RKL LED met HF-sensor

Plexi plafond-/wandopbouwarmatuur met HF-sensor

Kenmerken

• Materiaal behuizing: metaal basis

• Kleur behuizing: wit / opaal

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: PMMA

• Levensduur: 50.000u (L80B10)

Referentie W lm K Afmetingen ø (x L) x H mm Dimbaar Opmerking

401 RKL2LED112WWHF 1 x 12 1050 3000 ø 300 x 105 Niet dimbaar

401 RKL2LED112NWHF 1 x 12 1100 4000 ø 300 x 105 Niet dimbaar

401 RKL3LED112WWHF 1 x 12 1050 3000 ø 375 x 125 Niet dimbaar

401 RKL3LED112NWHF 1 x 12 1100 4000 ø 375 x 125 Niet dimbaar

401 RKL4LED112NWHF 1 x 12 1050 4000 ø 480 x 150 Niet dimbaar L90B10

401 RKL4LED212NWHF 2 x 12 1950 4000 ø 480 x 150 Niet dimbaar L90B10

401 RKL6LED412WWHF 4 x 12 4000 3000 ø 600 x 165 Niet dimbaar

401 RKL6LED412NWHF 4 x 12 4200 4000 ø 600 x 165 Niet dimbaar

• Driver inclusief

• Accessoires: decoratieve ringen, zie pagina 159

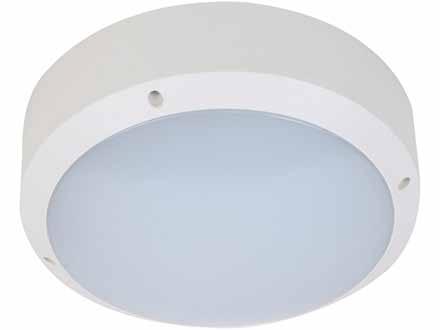

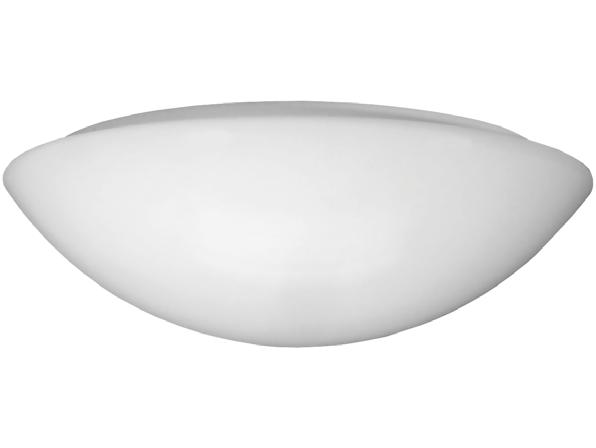

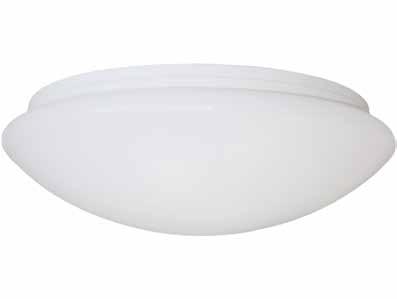

RKL Aqua LED

Spatwaterdicht plafond-/wandopbouwarmatuur

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: opaal PMMA

• Levensduur: 50.000u

Referentie

401 RKL2LED112WWIP 1 x 12 1050 3000 ø 300 x 115 Niet dimbaar

401 RKL2LED112NWIP 1 x 12 1100 4000 ø 300 x 115 Niet dimbaar

401 RKL3LED112WWIP 1 x 12 1050 3000 ø 375 x 135 Niet dimbaar

401 RKL3LED112NWIP 1 x 12 1100 4000 ø 375 x 135 Niet dimbaar

401 RKL4LED212NWIP 2x 12 1950 4000 ø 480 x 160 Niet dimbaar

401 RKL4LED312WWIP 3 x 12 3350 3000 ø 480 x 160 Niet dimbaar

401 RKL4LED312NWIP 3 x 12 3500 4000 ø 480 x 160 Niet dimbaar

• Driver inclusief

• Accessoires: decoratieve ringen, zie pagina 159

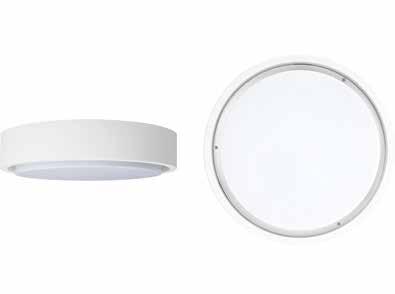

SOLA

Plafond-/wandopbouwarmatuur, vandalisme bestendig, standaard, met nood en sensor

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: wit

• Spanning: 220-240 V

• Bedrijfstemperatuur:

- 25 °C + 45 °C

Referentie W lm K

• Montage: opbouw

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 50.000u

Noodautonomie u STANDAARD

Stralingshoek

401 S0183 18 1450 3000 120°

401 S0184 18 1550 4000 120° MET NOOD

401 S0183EME 18 1450 3000 120° 3

401 S0184EME 18 1550 4000 120° 3

• Driver inclusief

• Vandalisme bestendig

• Vergrendeling van de diffuser met 2-punts M5 anti-vandaal inox schroeven

• Inclusief 2-punts bit

• Systeem met scharnierbaar led bord om de bekabeling in de installatiefase te vergemakkelijken

• Niet dimbaar

WAND/PLAFOND

SOLA

Plafond-/wandopbouwarmatuur, vandalisme bestendig, standaard, met nood en sensor

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: wit

• Spanning: 220-240 V

• Bedrijfstemperatuur:

- 25 °C + 45 °C

• Montage: opbouw

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 50.000u

• Driver inclusief

• Vandalisme bestendig

• Vergrendeling van de diffuser met 2-punts M5 anti-vandaal inox schroeven

• Inclusief 2-punts bit

• Systeem met scharnierbaar led bord om de bekabeling in de installatiefase te vergemakkelijken

• Niet dimbaar

Referentie W lm K Stralingshoek Detectiehoek Detectiebereik Tijdinstelling Lichtregelbaarheid

401

RF SENSOR MASTER

401

RF SLAVE

401

401

HF SENSOR MET NOOD

Multi+ 30 PC

Plafond-/wandopbouwarmatuur, vandalisme bestendig, standaard, dimbaar, met sensor

Kenmerken

• Materiaal behuizing: technopolymeer

• Kleur behuizing: wit

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: opaal vandalismebestendig polycarbonaat

• Levensduur: 60.000u (L80B20)

• Driver inclusief

• Vandalisme bestendig

• Silicone pakking

• Systeem met scharnierbaar led bord om de bekabeling in de installatiefase te vergemakkelijken

• Armatuur voorbereid voor doorvoerbedrading

• Voorbewerkte kabel-buis-zijinvoer diameter van max. 20 mm

• Schroeven van roestvrij staal, vandaalbestendig

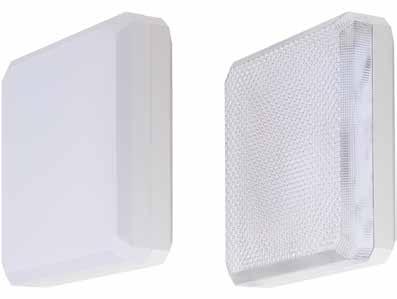

QUADRO-LITE LED

Plexi plafond-/wandopbouwarmatuur

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: PMMA

• Levensduur: 50.000u (L70B10)

Referentie W lm

401 QLLED0P16WW 8 500 3000 200 x 200 x 60 Niet dimbaar

401 QLLED0P16NW 8 500 4000 200 x 200 x 60 Niet dimbaar

401 QLLED0P112WW 12 950 3000 300 x 300 x 90 Niet dimbaar L80B10

401 QLLED0P112NW 12 950

x 300 x 90 Niet dimbaar L80B10 PRISMATISCH

401 QLLEDPR112WW 12

401 QLLEDPR112NW 12 1150 4000 300 x 300 x 90 Niet dimbaar L80B10

• Driver inclusief

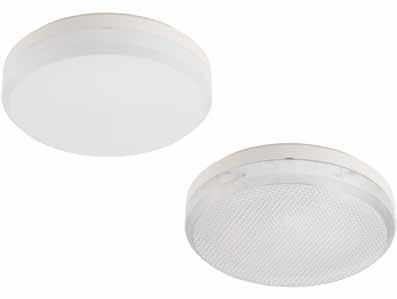

RONDO-LITE LED

Plexi plafond-/wandopbouwarmatuur

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: PMMA

• Levensduur: 50.000u (L80B10)

Referentie W lm K Afmetingen ø (x L) x H mm Dimbaar OPAAL

401 RLLED0P24,5WW 2 x 4,5 800 3000 ø 360 x 90 Niet dimbaar

401 RLLED0P2,4,5NW 2 x 4,5 800 4000 ø 360 x 90 Niet dimbaar

401 RLLED0P112WW 1 x 12 950 3000 ø 360 x 90 Niet dimbaar

401 RLLED0P112NW 1 x 12 950 4000 ø 360 x 90 Niet dimbaar PRISMATISCH

401 RLLEDPR112WW 1 x 12 1150 3000 ø 360 x 90 Niet dimbaar

401 RLLEDPR112NW 1 x 12 1150 4000 ø 360 x 90 Niet dimbaar

• Driver inclusief

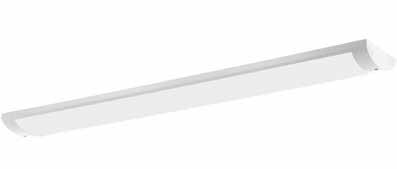

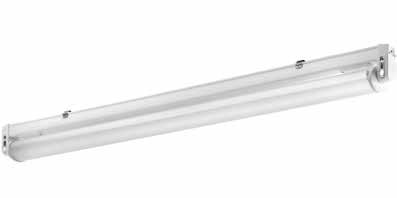

AOT LED

Plafondopbouwtoestel

Kenmerken

• Materiaal behuizing: staalplaat

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: acrylglas PMMA

• Levensduur: 50.000u

Referentie W lm K Afmetingen L x B x H mm BASIS

401 ALS-BASLED 650 25 4000 660

401 ALS-BASLED 1200 40 4000 1270

401 ALS-BASLED 1500 60 4000 1570

OPALEN AFDEKKAP

401 0P-RWA0 118 2750 650 x 105 x 85

401 0P-RWA0 136 4450 1260 x 105 x 85

401 0P-RWA0 158 6250 1560 x 105 x 85

PRISMATISCHE AFDEKKAP

401 PP-RWAP 118 3150 650 x 105 x 85

401 PP-RWAP 136 5000 1260 x 105 x 85

401 PP-RWAP 158 6950 1560 x 105 x 85

/ 1260 / 1560

• Driver inclusief

• Een volledig toestel bestaat uit de combinatie van een basis + afdekkap

• Met rechte hoeken

Euro-Line LED

Plafondopbouwtoestel

Kenmerken

• Materiaal behuizing: staalplaat

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: acrylglas PMMA

• Levensduur: 50.000u

Referentie W lm Afmetingen L x B x H mm Dimbaar

BASIS

401 ALS-BASLED 650 25 660

401 ALS-BASLED 1200 40 1270

401 ALS-BASLED 1500 60 1570

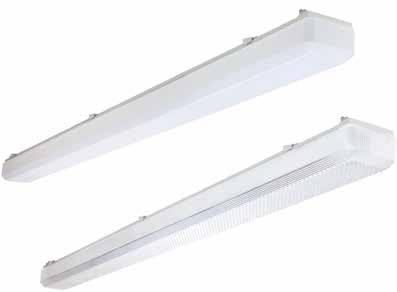

OPALEN AFDEKKAP

401 EL2-ST0 118 2300 660 x 105 x 90 Niet dimbaar

401 EL2-ST0 136 4300 1270 x 105 x 90 Niet dimbaar

401 EL2-ST0 158 6400 1570 x 105 x 90 Niet dimbaar

PRISMATISCHE AFDEKKAP

401 EL2-STP 118 2700 660 x 105 x 90 Niet dimbaar

401 EL2-STP 136 4900 1270 x 105 x 90 Niet dimbaar

401 EL2-STP 158 6900 1570 x 105 x 90 Niet dimbaar

• Driver inclusief

• Een volledig toestel bestaat uit de combinatie van een basis + afdekkap

• Met afgeschuinde kanten

Rayled

Plafondopbouwtoestel

Kenmerken

• Materiaal behuizing: gelakt staal

• Kleur behuizing: wit

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: opaal PMMA

• Levensduur: 60.000u (L80B10)

Referentie W lm K Afmetingen L x B x H mm Dimbaar IP20

401 RAYLED36840 35 4050 4000 1235 x 95 x 72 Niet dimbaar

401 RAYLED51840 51 5900 4000 1235 x 95 x 72 Niet dimbaar IP44

401 RAYLED36840IP 35 4050 4000 1235 x 95 x 72 Niet dimbaar

401 RAYLED51840IP 51 5900 4000 1235 x 95 x 72 Niet dimbaar

• Driver inclusief

• Ook beschikbaar met DALI driver

• Ook beschikbaar in nood-versie (3u)

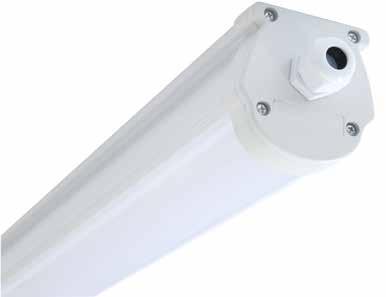

RT44

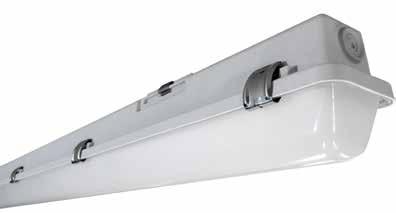

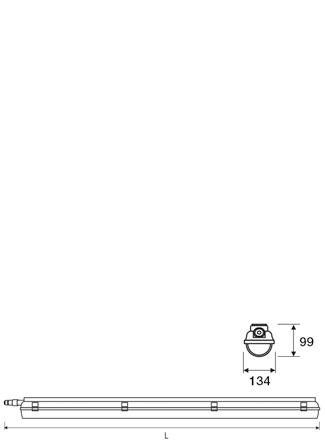

Spatwaterdicht wand-en plafondopbouwarmatuur

Kenmerken

• Materiaal behuizing: gepoederlakt aluminium

• Kleur behuizing: wit

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 50.000u Referentie

401

401

• Driver inclusief

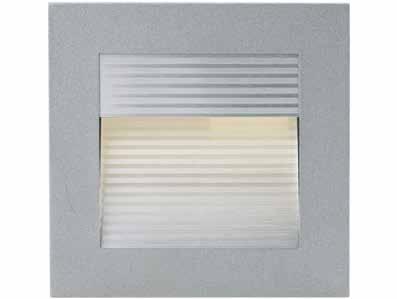

ORIËNTATIE

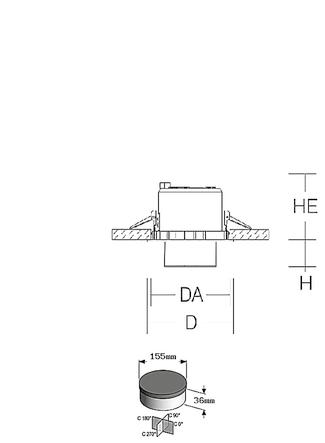

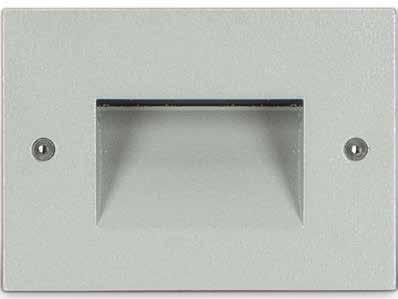

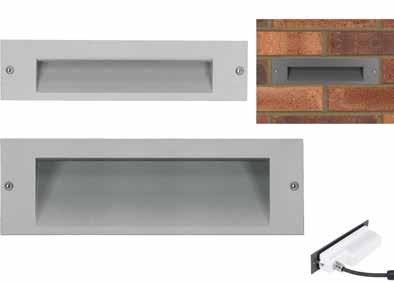

Oriëntatieverlichting, wandinbouw

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: grijs

• Reflector: aluminium

• Spanning: 230 V

• Montage: inbouw

• Levensduur: 50.000u

• Driver inclusief

• Incl. inbouwdoos

Accessoires

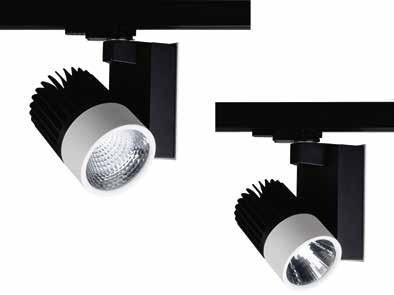

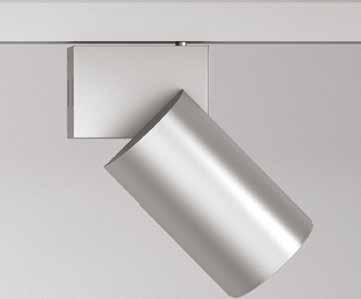

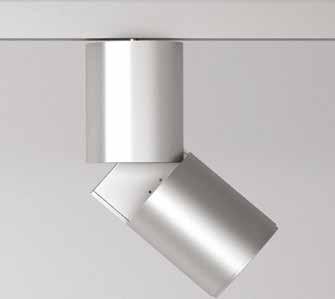

SPOTS VOOR 3-FASENRAIL

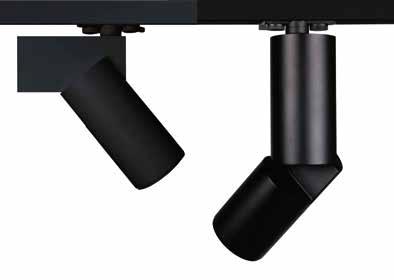

Spot voor 3-fasenrail

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: aluminium

• Spanning: 230 V

• Montage: 3-fasenrail

• Kap/diffuser: helder glas

• Levensduur: 45.000u

• Driver inclusief

• Ook beschikbaar in 40° bundel

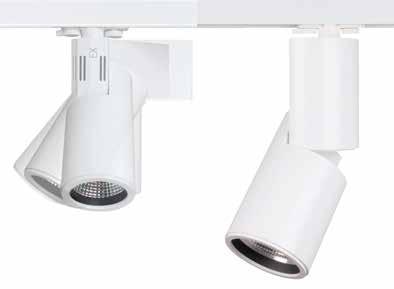

SPOTS VOOR 3-FASENRAIL

BC SMALL

Spot voor 3-fasenrail

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

IP20 IK02

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

SPOTS VOOR 3-FASENRAIL

BC MEDIUM

Spot voor 3-fasenrail

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

IP20 IK02

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar met CRI 90

• Ook beschikbaar in 3000 K

Referentie W

DRIVER HORIZONTAAL

401

401

SPOTS VOOR 3-FASENRAIL

BC MEDIUM

Spot voor 3-fasenrail speciaal voor food/retail met horizontale voeding

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar in 3000 lm

SPOTS VOOR 3-FASENRAIL

BC MEDIUM

Spot voor 3-fasenrail speciaal voor food/retail met verticale voeding

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u Referentie

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar in 3000 lm

401

SPOTS VOOR 3-FASENRAIL

BC LARGE

Spot voor 3-fasenrail met horizontale voeding

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar met CRI 90

• Ook beschikbaar in 3000 K

SPOTS VOOR 3-FASENRAIL

BC LARGE

Spot voor 3-fasenrail met verticale voeding

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar met CRI 90

• Ook beschikbaar in 3000 K

SPOTS VOOR 3-FASENRAIL

BC LARGE

Spot voor 3-fasenrail speciaal voor food/retail met horizontale voeding

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar in 3000 lm

SPOTS VOOR 3-FASENRAIL

BC LARGE

Spot voor 3-fasenrail speciaal voor food/retail met verticale voeding

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: 3-fasenrail

• Levensduur: 40.000u

• Driver inclusief

• Ook beschikbaar in DALI dimbare versie

• Ook beschikbaar in zwart, grijs of gepolierd aluminium

• Ook beschikbaar in 3000 lm

KOOFVERLICHTING

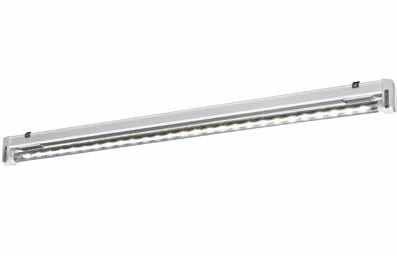

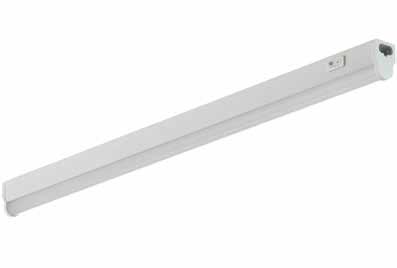

MINILITE LED

Koofverlichting, ideaal voor onder (keuken)kasten

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 230 V

• Montage: alle toebehoren inclusief

• Kap/diffuser: polycarbonaat

• Levensduur: 20.000u (L80B10)

Referentie W lm K Afmetingen L x B x H mm Dimbaar

401 MINILITELED3WW 3,3 257 3000 315 x 28 x 35 Niet dimbaar

401 MINILITELED3NW 3,3 274 4000 315 x 28 x 35 Niet dimbaar

401 MINILITELED5WW 5,8 450 3000 540 x 28 x 35 Niet dimbaar

401 MINILITELED5NW 5,8 485 4000 540 x 28 x 35 Niet dimbaar

401 MINILITELED9WW 9,4 730 3000 875 x 28 x 35 Niet dimbaar

401 MINILITELED9NW 9,4 790 4000 875 x 28 x 35 Niet dimbaar

401 MINILITELED12WW 12,6 980 3000 1175 x 28 x 35 Niet dimbaar

401 MINILITELED12NW 12,6 1114 4000 1175 x 28 x 35 Niet dimbaar

401 MINILITELED16WW 16,2 1260 3000 1475 x 28 x 35 Niet dimbaar

401 MINILITELED16NW 16,2 1352 4000 1475 x 28 x 35 Niet dimbaar

• Driver inclusief

• Lijnmontage mogelijk, max. 10 toestellen

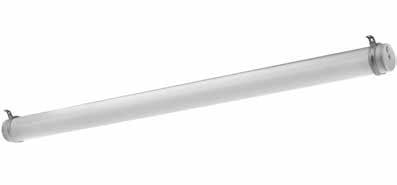

Mini LED RD Opaal polycarbonaat

Koofverlichting

Kenmerken

• Materiaal behuizing: geëxtrudeerd gelakt aluminium

• Kleur behuizing: wit

• Spanning: 220-240 V

Referentie

401

• Montage: plafond- en wandarmatuur

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 60.000u

• Driver inclusief

• Beschikbaar in 3000 K

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in asymmetrische of dubbel asymmetrische stralingshoek

• Elektrische aansluiting met een externe stekker-stopcontact snelaansluiting

• Eindkappen van technopolymeer

• Externe schroeven van roestvrij staal

• Beugel voor snelle montage aan plafond van roestvrij staal

• In serie installeerbaar (altijd starten met gewone lijn en uitbreiden met Continuous Line + verbindingskit) Max. 40 m, 2A/ EW max. 20 m

• Accessoires: zie pagina 171

KOOFVERLICHTING

Mini LED FL Transparant polycarbonaat

Koofverlichting

Kenmerken

• Materiaal behuizing: geëxtrudeerd gelakt aluminium

• Kleur behuizing: wit

• Spanning: 220-240 V

Referentie

401

• Montage: plafond- en wandarmatuur

• Kap/diffuser: transparant polycarbonaat

• Levensduur: 60.000u

• Driver inclusief

• Beschikbaar in 3000 K

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in asymmetrische of dubbel asymmetrische stralingshoek

• Elektrische aansluiting met een externe stekker-stopcontact snelaansluiting

• Eindkappen van technopolymeer

• Externe schroeven van roestvrij staal

• Beugel voor snelle montage aan plafond van roestvrij staal

• In serie installeerbaar (altijd starten met gewone lijn en uitbreiden met Continuous Line + verbindingskit) Max. 40 m, 2A/ EW max. 20 m

• Accessoires: zie pagina 171

Mini LED FL Opaal polycarbonaat

Koofverlichting

Kenmerken

• Materiaal behuizing: geëxtrudeerd gelakt aluminium

• Kleur behuizing: wit

• Spanning: 220-240 V

Referentie W

401

401 06175287

• Montage: plafond- en wandarmatuur

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 60.000u

• Driver inclusief

• Beschikbaar in 3000 K

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in asymmetrische of dubbel asymmetrische stralingshoek

• Elektrische aansluiting met een externe stekker-stopcontact snelaansluiting

• Eindkappen van technopolymeer

• Externe schroeven van roestvrij staal

• Beugel voor snelle montage aan plafond van roestvrij staal

• In serie installeerbaar (altijd starten met gewone lijn en uitbreiden met Continuous Line + verbindingskit) Max. 40 m, 2A/ EW max. 20 m

• Accessoires: zie pagina 171

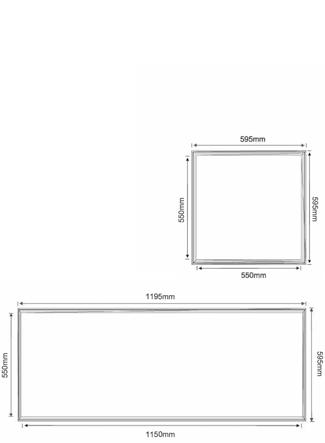

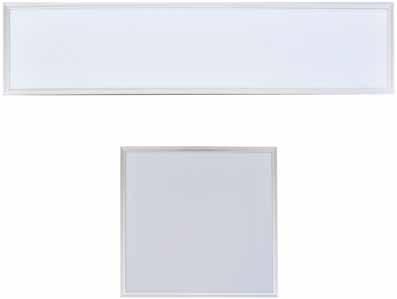

MANGA LED PANEL

Plafondinbouwtoestel voor systeemplafonds, UGR<19, 117 lm/W

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: aluminium

• Spanning: 36-42 V DC

• Bedrijfstemperatuur:

- 25 °C + 50 °C

• Montage: in systeemplafonds

• Kap/diffuser: opaal PMMA

• Levensduur: 70.000u (L80B20)

Referentie W lm K Stralingshoek UGR Afmetingen L x B x H mm 401

• Driver niet inclusief

• Excl. montageaccessoires voor pendel, plafond of wand (zie pagina 168)

• Vermogen in functie van gekozen driver: 30, 40 of 50 W

• Lumenoutput in functie van gekozen driver: 3400, 4600 of 5500 lm

• Drivers 1-10 V dimbaar of DALI dimbaar apart te bestellen, zie pagina 172

• Noodunit van 1 of 3 uur is in optie beschikbaar

QT LED PANEL

Plafondinbouwtoestel voor systeemplafonds, UGR<19, 115 lm/W

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Spanning: 28-42 V DC

• Bedrijfstemperatuur: - 25 °C + 45 °C

Referentie W

• Montage: in systeemplafonds

• Kap/diffuser: opaal PMMA

• Levensduur: 50.000u (L80B20)

• Driver niet inclusief

• Standaard RAL9016, maar elke gewenste RAL-kleur mogelijk

• Dimbare- en niet dimbare flikkervrije drivers apart bestellen (pagina 173)

• Opbouw- , inbouw- in gyproc en pendelmontage mogelijk mits montage toebehoren (pagina 173)

• Mechanische bescherming tussen de LEDchips en de LightGuidingPlate

• Standaard geleverd met quick connectionbox = snelle en gereedschapsloze montage

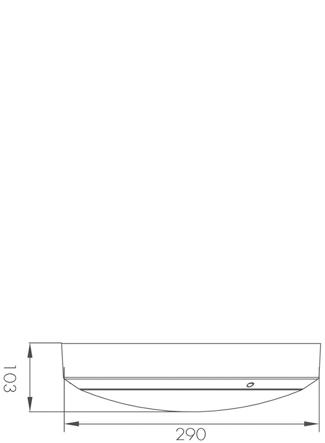

FL LED OPBOUW ROND

Decoratieve plafondopbouwarmatuur

Kenmerken

• Materiaal behuizing: plaatstaal

• Kleur behuizing: wit gelakt

• Montage: opbouw

• Kap/diffuser: opaal PMMA

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Beschikbaar in DALI versie

• Gesloten systeem beschermd tegen stof en insecten

• Corona voor plafondverlichting

• Direct: 96% / Indirect: 4%

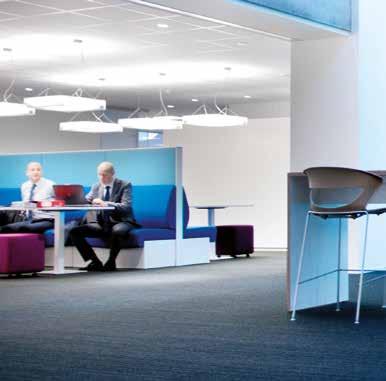

FL LED PENDEL ROND

Decoratieve pendelarmatuur

Kenmerken

• Materiaal behuizing: plaatstaal

• Kleur behuizing: wit gelakt

• Montage: gependeld

• Kap/diffuser: opaal PMMA

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Beschikbaar in DALI versie

• Gesloten systeem beschermd tegen stof en insecten

• Incl. Rozet, Y-draadophanging (1,5 m) en transparante voedingskabel

IMAS LED

Asymmetrisch plafondinbouwtoestel

Kenmerken

• Materiaal behuizing: plaatstaal

• Kleur behuizing: wit gelakt

• Reflector: parabolisch gevormde spiegelreflector uit gesatineerd en geanodiseerd aluminium

• Spanning: 220-240 V

• Montage: inbouw voor gemoduleerde plafonds met zichtbare draagprofielen

• Kap/diffuser: PMMA

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• LED module gemonteerd op een geëxtrudeerd aluminium profiel voor een goede koeling

• Lenzen met een asymmetrische lichtuitstraling

• Optioneel: Wieland connector

Referentie

Linearecta

Pendel-, opbouw-, inbouwarmatuur

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: aluminium

• Spanning: 230 VAC

• Bedrijfstemperatuur: - 20 °C + 45 °C

• Montage: gependeld, opbouw, inbouw

• Kap/diffuser: opaal

• Levensduur: 30.000u Referentie

• Driver inclusief

• Afwerking is volledig schroefloos en strak

• De eindkappen worden magnetisch aangebracht na het aansluiten van het toestel

• De driver en ledmodules zijn intern geplaatst, aansluiting rechtstreeks op 230 VAC

Accessoires

Referentie

401 LRRCS Set inbouwbeugels

401 LRSFM Set opbouwbeugels

TRL

Reeks opbouw/pendelprofielen - Draagprofielen voor elektrische units

Kenmerken

• Materiaal behuizing: plaatstaal

• Kleur behuizing: wit gelakt, ook beschikbaar in zwart en zilvergrijs

• Montage: opbouw / gependeld

Referentie Omschrijving Afmetingen L x B x H mm

DRAAGPROFIELEN 5 POLIG

401 TRL54FTL112W Profiel 1124 mm, 5-polig 1124 x 63 x 81,2

401 TRL54FTL225W Profiel 2248 mm, 5-polig 2248 x 63 x 81,2

401 TRL54FTL337W Profiel 3372 mm, 5-polig 3372 x 63 x 81,2

401 TRL54FTL450W Profiel 4496 mm, 5-polig 4496 x 63 x 81,2

401 TRL56FTL169W Profiel 1686 mm, 5-polig 1686 x 63 x 81,2

401 TRL56FTL337W Profiel 3372 mm, 5-polig 3372 x 63 x 81,2

DRAAGPROFIELEN 7 POLIG

401 TRL74FTL112W Profiel 1124 mm, 7-polig 1124 x 63 x 81,2

401 TRL74FTL225W Profiel 2248 mm, 7-polig 2248 x 63 x 81,2

401 TRL74FTL337W Profiel 3372 mm, 7-polig 3372 x 63 x 81,2

401 TRL74FTL450W Profiel 4496 mm, 7-polig 4496 x 63 x 81,2

401 TRL76FTL169W Profiel 1686 mm, 7-polig 1686 x 63 x 81,2

401 TRL76FTL337W Profiel 3372 mm, 7-polig 3372 x 63 x 81,2

• Standaard versies 5 x 2,5 mm2 en 7 x 2,5 mm2,

• ook beschikbaar op aanvraag:

• 9 x 2,5 mm2 en 11 x 2,5 mm2

• Flexibele oplossing 1FT (connector om de 282 mm) en 2FT (connectorom de 565 mm) beschikbaar op aanvraag

• Montageaccessoires: zie pagina’s 174-176

Elektrische units voor TRL profiel

Kenmerken

• Materiaal behuizing: plaatstaal

• Kleur behuizing: wit gelakt, ook beschikbaar in zwart en zilvergrijs

• Levensduur: 70.000u (L80B10)

• Driver inclusief

• Steeds te bestellen in combinatie met draagprofielen

• Ook beschikbaar in 3000 K / CRI>80

• Niet dimbaar, maar ook beschikbaar met DALI en/of nood

• Ook beschikbaar op aanvraag: andere lichtbundels

• (UWB, A, DA20, O, ODI)

• Accessoires: zie pagina’s 174176

Referentie Omschrijving W lm K Stralingshoek UGR Afmetingen L x B x H mm Opmerking

LEDMODULE BREDE BUNDEL

DECORATIEVE PENDELARMATUREN

IHL

Decoratieve pendel

Kenmerken

• Materiaal behuizing: drukgegoten, gepoedercoat aluminium

• Kleur behuizing: wit

• Reflector: wit

• Spanning: 230 V

Referentie W

401

Accessoires

Referentie Omschrijving

• Montage: gependeld

• Levensduur: 50.000u

• Driver inclusief

• Exclusief pendelkabel

DECORATIEVE PENDELARMATUREN

PLM - PLG

Decoratieve pendel

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium

• Spanning: 220-240 V

• Montage: gependeld

• Levensduur: 50.000u

ALUMINIUM REFLECTOR, WITTE ALUMINIUM BUITENKANT

401 PLM-30SW1 30 2186 2700

30

• Driver inclusief

• Inclusief rozet ø 80 x 40

• Lengte pendelkabel: 1500 mm

DECORATIEVE PENDELARMATUREN

LPL

Decoratieve pendel

Kenmerken

• Materiaal behuizing: aluminium

• Spanning: 230 V

• Montage: gependeld

• Levensduur: 50.000u

• Driver inclusief

• Inclusief rozet ø 79 x 30

• Lengte pendelkabel: 1500 mm

INDUSTRIËLE

Plafondopbouwtoestel

Kenmerken

• Materiaal behuizing: plaatstaal

• Kleur behuizing: wit gelakt

• Reflector: hoogglans aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Levensduur: 50.000u

Referentie W lm K Afmetingen L x B x H mm Dimbaar Opmerking ENKEL

401 XPR32840ND 32,2 3520 4000 1475 x 190 x 110 Niet dimbaar

401

DUBBEL

401 XPR64840ND 64,4 7036 4000 1475 x 190 x 110 Niet dimbaar 401 XPR64840110V 64,4 7036 4000 1475 x 190 x 110 Dimbaar 1 - 10 V

401 XPR64840DALI 64,4 7036 4000 1475 x 190 x 110 Dimbaar

• Driver inclusief

• Inclusief LED tubes T5 TG 29 W4000 K

• Ook beschikbaar met doorvoerbedrading met Wieland connectoren

INDUSTRIËLE ARMATUREN

QUADRONIUS

Industriële pendelarmatuur

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: wit

• Reflector: aluminium

• Spanning: 230 V

• Bedrijfstemperatuur:

- 30 °C + 50 °C

• Montage: gependeld

• Kap/diffuser: gehard glas Referentie

• Driver inclusief

• Inclusief Wieland IP65 connector

INDUSTRIËLE ARMATUREN

New Brightmaster

Industrieel opbouwarmatuur

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: zwart

• Spanning: 100-240 V

• Bedrijfstemperatuur:

- 20 °C + 45 °C

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Ook beschikbaar in 25°, 60°, 90° of asymmetrisch 130 x 80°

• Optioneel: Dimbaar 1 - 10 V of DALI

• Ook beschikbaar in 3000 K of 5700K

• Akzo Nobel Interpon 600 coating voor professioneel en industrieël gebruik in alle weersomstandigheden en in de nabijheid van zeewater

• 1-10 V driver kan gecombineerd worden met daglicht sensor en/ of bewegingsdetectie

INDUSTRIËLE ARMATUREN

HBRO-SMD Bayled

Industrieel pendelarmatuur met glazen cover

Kenmerken

• Materiaal behuizing: gegoten aluminium met polyestercoating

• Kleur behuizing: zwart

• Spanning: 85-265 V

• Bedrijfstemperatuur:

- 30 °C + 55 °C

• Montage: gependeld (excl. pendelkabel)

• Kap/diffuser: gefacetteerd glas

• Levensduur: 50.000u

• Flikkervrije driver inclusief

• Het toestel is geschikt voor een ingangsspanning tussen 85 en 265 Vac waardoor het uitermate geschikt is op sites waar regelmatig overspanning of spanningsfluctuaties aanwezig zijn

• De behuizing werd behandeld met “Akzo Nobel interpon 600” polyester coating waardoor het toestel extra beschermd is tegen agressieve omgevingslucht en zeezout

INDUSTRIËLE ARMATUREN

IBL Bayled

Industrieel pendelarmatuur met polycarbonate cover

Kenmerken

• Materiaal behuizing: geperst aluminium

• Kleur behuizing: zwart

• Reflector: optioneel

• Spanning: 85-265 V

• Bedrijfstemperatuur:

- 20 °C + 50 °C

Accessoires

• Montage: gependeld (excl. pendelkabel)

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 50.000u

• Driver inclusief

• Inclusief aansluitkabel 2m H05RN-F

• Uitzonderlijke warmtegeleidingsfactor van 2226 W/m.K.

• Het toestel is geschikt voor een ingangsspanning tussen 85 en 265 Vac waardoor het uitermate geschikt is op sites waar regelmatig overspanning of spanningsfluctuaties aanwezig zijn

WATERDICHT

APOLLO N LED

Waterdicht toestel met efficiënte reflector, slagvast en bestand tegen chemische invloeden. Ideaal voor de voedingsindustrie (HACCP)

Kenmerken

• Materiaal behuizing: glasvezelversterkt polyester

• Kleur behuizing: wit

• Reflector: parabolische spiegelreflector van Prachtopal

• Spanning: 230 V

• Bedrijfstemperatuur:

- 20 °C + 40 °C

/ variable

• Montage: opbouw

• Kap/diffuser: Prachtopal® (slagvast en bestand tegen chemische invloeden)

• Levensduur: 100.000u

• Driver inclusief

• Bestand tegen oliën, zuren en alkaliën

• Korte, verouderingsbestendige siliconen dichtingen

• Clipsysteem met variabele afstand over de gehele lengte

• Ook beschikbaar in DALI-versie

• Ook beschikbaar in brede (90°) of smalle (65°) bundel

• Ook beschikbaar met doorvoerbedrading

ARKTIS LED

Waterdicht toestel, voor koude omgevingen.

Ideaal voor de voedingsindustrie

Kenmerken

• Materiaal behuizing: glasvezelversterkt polyester

• Kleur behuizing: wit

• Spanning: 230 V

• Bedrijfstemperatuur:

- 45 °C + 40 °C

Referentie

401

• Montage: opbouw

• Kap/diffuser: Prachtopal® (slagvast en bestand tegen chemische invloeden)

• Levensduur: 100.000u

variabel / variable

• Driver inclusief

• Bestand tegen oliën, zuren en alkaliën

• Korte, verouderingsbestendige siliconen dichtingen

• Clipsysteem met variabele afstand over de gehele lengte

WATERDICHT

KENIA LED

Waterdicht toestel, voor warme omgevingen.

Kenmerken

• Materiaal behuizing: glasvezelversterkt polyester

• Kleur behuizing: wit

• Spanning: 230 V

• Bedrijfstemperatuur:

- 45 °C + 60 °C

Referentie Omschrijving

401

401

401 PRA 9508764

401

401

401 PRA 9508765

• Montage: opbouw

• Kap/diffuser: Prachtopal® (slagvast en bestand tegen chemische invloeden)

• Levensduur: 100.000u

variabel / variable

• Driver inclusief

• Bestand tegen oliën, zuren en alkaliën

• Korte, verouderingsbestendige siliconen dichtingen

• Clipsysteem met variabele afstand over de gehele lengte

TROJA N LED

Waterdicht en vandalismebestendig toestel

Kenmerken

• Materiaal behuizing: geëxtrudeerd aluminium

• Kleur behuizing: wit

• Reflector: Pralux

• Spanning: 230 V

• Bedrijfstemperatuur:

- 20 °C + 40 °C

Referentie

• Montage: opbouw

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 100.000u

• Driver inclusief

• Geïntegreerd kabelkanaal, vandalismebestendig

• Siliconedichting

• Clipsysteem met variabele afstand over de gehele lengte

• Ook beschikbaar met anti-graffiti behandeling

• Ook beschikbaar in andere RALkleuren

• Ook beschikbaar met doorvoerbedrading (3x 1,5 mm2 of 5x 2,5 mm2)

• Ook beschikbaar in DALI-versie

WATERDICHT

Het enige waterdichte toestel dat voor 98% recycleerbaar is

Kenmerken

• Materiaal behuizing: Nawaroh

• (= 98% recycleerbaar)

• Kleur behuizing: wit

• Spanning: 230 V

• Bedrijfstemperatuur:

- 20 °C + 25 °C

• Montage: opbouw

• Kap/diffuser: Prachtopal® (slagvast en bestand tegen chemische invloeden)

• Levensduur: 50.000u

Referentie W K Afmetingen L x B x H mm Dimbaar

401 PRA 7800513 1 x 33 4000 971 x 60 x 126 Niet dimbaar

401 PRA 7800523 2 x 33 4000 971 x 195 x 126 Niet dimbaar

• Driver inclusief

• Bestand tegen oliën, zuren en alkaliën

• Korte, verouderingsbestendige siliconen dichtingen

• Clipsysteem met variabele afstand over de gehele lengte

• Lumen output afhankelijk van gekozen reflector, zie accessoires hieronder

• 2 lamps versie heeft 2 afdekkingen nodig

Accessoires

Referentie Omschrijving Eigenschappen Voor toestel

401 PRA 7893513 Prachtopale afdekking LS 50 28P 33 W-versie

401 PRA 7897513 Prachtopale afdekking LS 50 28P 33 W-versie met diepstralende reflector

401 PRA 7898513 Prachtopale afdekking LS 50 28P 33 W-versie met breedstralende reflector

1 lamps-versie: 3003 lm 2 lamps-versie: 6006 lm GaliLED 1 x 33 W of 2 x 33 W

1 lamps-versie: 2952 lm 2 lamps-versie: 5904 lm GaliLED 1 x 33 W of 2 x 33 W

1 lamps-versie: 3028 lm 2 lamps-versie: 6056 lm GaliLED 1 x 33 W of 2 x 33 W

TUBIS N LED

Waterdicht tubulair toestel, ook geschikt voor onbeschermde buitentoepassingen

Kenmerken

• Materiaal behuizing: Prachtopal®

• Kleur behuizing: transparant

• Spanning: 230 V

• Bedrijfstemperatuur:

- 20 °C + 35 °C

Referentie

• Montage: opbouw

• Kap/diffuser: Prachtopal® (slagvast en bestand tegen chemische invloeden)

• Levensduur: 72.000u

401 PRA 7203612 17 2244 4000 700 x 90 x 105 Niet dimbaar

401 PRA 7203632 21 2688 4000 700 x 90 x 105 Niet dimbaar

401 PRA 7203614 30 4083 4000 1260 x 90 x 105 Niet dimbaar

401 PRA 7203634 37 4861 4000 1260 x 90 x 105 Niet dimbaar

401 PRA 7203615 40 5386 4000 1540 x 90 x 105 Niet dimbaar

401 PRA 7203635 50 6424 4000 1540 x 90 x 105 Niet dimbaar

• Driver inclusief

• Bestand tegen oliën, zuren en alkaliën

• Korte, verouderingsbestendige siliconen dichtingen

• Bevestigingssysteem met variabele afstand over de gehele lengte

• Ook beschikbaar met kap/ diffuser in PC of gehard glas

• Ook beschikbaar in dimbare versie

WATERDICHT

MARINALED

Waterdicht toestel uit PMMA, 5 jaar garantie

Kenmerken

• Materiaal behuizing: glasvezelversterkt polyester

• Kleur behuizing: grijs

• Spanning: 230 V

• Bedrijfstemperatuur:

- 25 °C + 35 °C

• Montage: opbouw

• Kap/diffuser: opaal PMMA

• Levensduur: 50.000u

Referentie W lm K Afmetingen L x B x H mm Dimbaar

401 MARINALED6/14 18 2300 4000 669 x 90 x 95 Niet dimbaar

401 MARINALED12/14 30 3850 4000 1277 x 90 x 95 Niet dimbaar

401 MARINALED12/24 35 4400 4000 1277 x 116 x 95 Niet dimbaar

401 MARINALED15/14 40 5125 4000 1577 x 90 x 95 Niet dimbaar

401 MARINALED15/24 46 5775 4000 1577 x 116 x 95 Niet dimbaar

401 MARINALED15/34 53 6550 4000 1577 x 116 x 95 Niet dimbaar

Accessoires

Referentie Omschrijving Eigenschappen

401 MARINALEDTW600 doorvoerbedradingsset 17,5 W 1,5 mm 2 401

• Driver inclusief

• Inox clips

• Ook beschikbaar: doorvoerbedradingsset

WDP-PACD LED INOX

Waterdicht toestel uit PMMA, 5 jaar garantie

Kenmerken

• Materiaal behuizing: glasvezelversterkt polyester

• Kleur behuizing: grijs

• Spanning: 230 V

• Bedrijfstemperatuur:

- 25 °C + 25 °C

• Montage: opbouw

• Kap/diffuser: opaal PMMA

• Levensduur: 50.000u (L70B10)

Referentie W lm K Afmetingen L x B x H mm Dimbaar

401 WDP-PACDLED14IX 14 1550 4000 660 x 90 x 100 Niet dimbaar

401 WDP-PACDLED24IX 24 2550 4000 660 x 90 x 100 Niet dimbaar

401 WDP-PACDLED26IX 26 2650 4000 1220 x 90 x 100 Niet dimbaar

401 WDP-PACDLED34IX 34 4350 4000 1220 x 90 x 100 Niet dimbaar

401 WDP-PACDLED32IX 32 3500 4000 1520 x 90 x 100 Niet dimbaar

401 WDP-PACDLED54IX 54 6250 4000 1520 x 90 x 100 Niet dimbaar

• Driver inclusief

• Onverliesbare inox clips

WATERDICHT

ATLANTICLED

Waterdicht toestel, volledig uit polycarbonaat, met externe connector

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: grijs

• Spanning: 220-240 V

• Bedrijfstemperatuur:

- 25 °C + 35 °C

• Montage: plafondmontage of gependeld (accessoires inbegrepen)

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 50.000u

Referentie W lm K Afmetingen L x B x H mm Dimbaar

ZONDER DOORVOERBEDRADING

401 ATLANTLED35840 35 4300

401 ATLANTLED51840 51 6300

1340 x 134 x 99 Niet dimbaar

1340 x 134 x 99 Niet dimbaar MET DOORVOERBEDRADING

401 ATLANTLED35840T 35 4300 4000 1460 x 134 x 99 Niet dimbaar

401 ATLANTLED51840T 51 6300 4000 1460 x 134 x 99 Niet dimbaar

• Driver inclusief

• Externe Stucchi connector, toestel niet openen om aan te sluiten

SEA LED

Waterdicht toestel, volledig uit polycarbonaat, met externe connector

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: grijs

• Spanning: 220-240 V

• Bedrijfstemperatuur:

- 25 °C + 40 °C

• Montage: plafondmontage of gependeld (accessoires inbegrepen)

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 70.000u

• Driver inclusief

• Voorzien van doorvoerbedrading, 3 x 2,5 mm2

• Ook verkrijgbaar in 6500 K

• Verkrijgbaar op aanvraag: noodunit met 1u autonomie

• Verkrijgbaar op aanvraag: toestel met 3-of 5- polige Wieland GST18i connector

WATERDICHT

HWDL

Waterdicht toestel, volledig uit polycarbonaat, met doorvoerbedrading

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: wit

• Spanning: 200-240 V

• Bedrijfstemperatuur: -20 °C + 50 °C

• Montage: plafondmontage of gependeld (accessoires inbegrepen)

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 40.000u

Referentie W lm K Stralingshoek Afmetingen L x B x H mm Dimbaar STANDAARD

• Driver inclusief

• Onverliesbare inox clips

• Met doorvoerbedrading 5 x 1,5 mm2

• LEDs zijn geïnstalleerd op een aluminium basis, veel betere warmtegeleiding

• Zowel cover als aluminium basis zijn verankerd aan het toestel. Handenvrije en tijdssparende installatie.

• Op aanvraag leverbaar met dimbare driver 1-10V of DALI, of met microwave bewegingssensor.

401

KATLALED

Decoratief waterdicht toestel uit polycarbonaat met zijdelingse lichtverdeling

Kenmerken

• Materiaal behuizing: polycarbonaat

• Kleur behuizing: grijs

• Spanning: 230 V

• Bedrijfstemperatuur:

- 20 °C + 35 °C

• Montage: opbouw

• Kap/diffuser: opaal polycarbonaat

• Levensduur: 50.000u

Referentie W lm K Afmetingen L x B x H mm Dimbaar

401 KATLALED1214 28 2700 4000 1205 x 59 x 62 Niet dimbaar

401 KATLALED1514 37 3600 4000 1465 x 59 x 62 Niet dimbaar

401 KATLALED1524 39 4900 4000 1465 x 59 x 62 Niet dimbaar

401 KATLALED1714 55 6700 4000 1745 x 59 x 62 Niet dimbaar

• Driver inclusief

• Inox clips

• Met doorvoerbedrading

• 3 x 1,5 mm2

• Max. 5 x 1,5 mm2 mogelijk

ACCESSOIRES INDEX

EKO+19

Plafond- en wandarmatuur voor binnen en buiten

Kenmerken

• Materiaal behuizing: gelakt spuitgietaluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: gesatineerd geperst glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Schroeven van roestvrij staal

• EPDM pakkingen

Referentie Omschrijving W lm K Stralingshoek Afmetingen L x B x H mm Dimbaar SYMMETRISCH

401

401

401

401

401

401

MADEFORLED

Plafond- en wandarmatuur voor binnen en buiten

Kenmerken

• Materiaal behuizing: aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: gesatineerd geperst glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Schroeven van roestvrij staal

• EPDM pakkingen

• Systeem met scharnierbaar LED bord om de installatie te vergemakkelijken

Referentie

Q-CEILING / Q-CEILING SOFT

Plafondopbouwarmatuur voor binnen en buiten

Kenmerken

• Materiaal behuizing: geëxtrudeerd gelakt aluminium

• Reflector: geanodiseerd aluminium

• Spanning: 220-240 V

Referentie

• Montage: opbouw

• Kap/diffuser: vlak, gehard, extrahelder glas, aan binnenkant bedrukt

• Levensduur: 55.000u (L80B20)

• Driver inclusief

• Ook beschikbaar in 1-10 V dimbare versie

• Schroeven van roestvrij staal

• Pakking van polymeer

• Hoogwaardig Thermomanagement dmv een aluminium koellichaam met FAST technologie

• Coatingproces is uitgevoerd met polyestherpoeder, zeer UV en weersbestendig

QUASAR 10 CEILING

Plafondopbouwarmatuur voor binnen en buiten

Kenmerken

• Materiaal behuizing: gelakt spuitgietaluminium

• Montage: opbouw

• Kap/diffuser: ingebouwd plat en transparant glas

• Levensduur: 40.000u (L80B20)

• Driver inclusief

• Pakking van polymeer

• Schroeven en borging van roestvrij staal

QUASAR 10

Wandopbouwarmatuur, voor gebruik binnen en buiten

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: gesatineerd zeer zuiver aluminium

• Spanning: 220-240 V

Referentie

1 X BREDE BUNDEL

401

1 X SMALLE BUNDEL + 1 X BREDE BUNDEL

• Montage: opbouw

• Kap/diffuser: helder glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Pakking van polymeer

• Schroeven en borgring van roestvrij staal

• Ook beschikbaar in 4000 K

QUASAR 20

Wandopbouwarmatuur, voor gebruik binnen en buiten

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: gesatineerd zeer zuiver aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: helder glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Siliconen pakking

• Schroeven en borgring van roestvrij staal

• Ook beschikbaar in 4000 K

Referentie

QUASAR 30

Wandopbouwarmatuur, voor gebruik binnen en buiten

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: gesatineerd zeer zuiver aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: helder glas

• Levensduur: 50.000u (L80B20)

• Driver inclusief

• Siliconen pakking

• Schroeven en borgring van roestvrij staal

• Ook beschikbaar in 4000 K

Referentie

MIMIK 20

Wandopbouwarmatuur voor binnen en buiten

Kenmerken

• Materiaal behuizing: spuitgietaluminium gelakt met polyester poederlak

• Kleur behuizing: antraciet

• Spanning: 220-240 V

Accessoires

• Montage: opbouw

• Kap/diffuser: vlak, gehard glas, aan de binnenkant bewerkt

• Levensduur: 60.000u (L80B20)

• Driver inclusief

• Siliconen pakking

• Het coatingproces is uitgevoerd met polyestherpoeder, zeer UV en weersbestendig

• Ook beschikbaar in grijs of wit

• Niet dimbaar

MIMIK 30

Wandopbouwarmatuur voor binnen en buiten

Kenmerken

• Materiaal behuizing: spuitgietaluminium gelakt met polyester poederlak

• Kleur behuizing: antraciet

• Spanning: 220-240 V

Accessoires

• Montage: opbouw

• Kap/diffuser: vlak, gehard glas, aan de binnenkant bewerkt

• Levensduur: 60.000u (L80B20)

• Driver inclusief

• Siliconen pakking

• Het coatingproces is uitgevoerd met polyestherpoeder, zeer UV en weersbestendig

• Ook beschikbaar in grijs of wit

• Niet dimbaar

INSERT+ ZERO

Wandinbouwarmatuur voor algemene- en orientatieverlichting voor binnen en buiten

Kenmerken

• Materiaal behuizing: spuitgietaluminium gelakt met polyester poederlak

• Spanning: 220-240 V

• Montage: inbouw

• Kap/diffuser: vlak, van binnen gesatineerd glas

• Levensduur: 36.000u (L90B10)

• Driver inclusief

• EPDM pakking

• Schroeven van roestvrij staal

• Compleet met inbouwdoos

• Armatuur voorbereid voor doorvoerverbinding

• Het coatingproces is uitgevoerd met polyestherpoeder, zeer UV en weersbestendig

INSERT+ 1/2

Wandinbouwarmatuur voor algemene- en orientatieverlichting voor binnen en buiten

Kenmerken

• Materiaal behuizing: spuitgietaluminium gelakt met polyester poederlak

• Spanning: 220-240 V

• Montage: inbouw

• Kap/diffuser: vlak, van binnen gesatineerd glas

• Levensduur: 60.000u (L80B20)

• Driver inclusief

• EPDM pakking

• Schroeven van roestvrij staal

• Geleverd met 0,2 m voorgemonteerde HornF-5kabel

• Externe elektrische aansluiting met een waterdichte stekkerstopcontact QUICK, compleet met kabel

• Inbouwdoos van technopolymeer, apart bestellen

• Om INSERT+ te installeren in de oude modellen, zijn adapters als accessoire verkrijgbaar

• Voor de serie INSERT+ 2 zijn als accessoire connectors voor cascadeverbinding leverbaar

• Alle accessoires zijn terug te vinden op pagina 177

Brick Evo

Wandopbouwarmatuur voor buiten

Kenmerken

• Materiaal behuizing: gepoedercoat, corrosiebestendig, drukgegoten aluminium

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: gehard veiligheidsglas

• Levensduur: 50.000u (L80B10)

• Driver inclusief

Mimik Post

Tuinarmatuur op mast

Kenmerken

• Materiaal behuizing: spuitgietaluminium gelakt met polyester poederlak

• Reflector: gesatineerd zeer zuiver aluminium (Al 99.98)

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: afscherming van gehard glas met zeefdruk markering

• Levensduur: 60.000u (L80B20)

• Driver inclusief

• Coatingproces is uitgevoerd met polyestherpoeder, zeer UV en weersbestendig

• Silicone pakking

• Schroeven van roestvrij staal

• Externe elektrische aansluiting met een waterdichte stekkerstopcontact QUICK, compleet met kabel

• Bodemplaat meegeleverd

• Geschikt voor applicatie op plaatsen waar de armaturen moeten voldoen aan de normen van lichtvervuiling

PADO

Tuinarmatuur op mast

Kenmerken

• Materiaal behuizing: spuitgietaluminium gelakt met polyester poederlak

• Spanning: 220-240 V

• Montage: opbouw

• Kap/diffuser: afscherming van inwendig gesatineerd glas

• Levensduur: 60.000u (L80B20)

• Driver inclusief

• Coatingproces is uitgevoerd met polyestherpoeder, zeer UV en weersbestendig

• Silicone pakking

• Schroeven van roestvrij staal

• Externe elektrische aansluiting met een waterdichte stekkerstopcontact QUICK, compleet met kabel

GUELL 4 A/W

Schijnwerper voor binnen en buiten, asymmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

Referentie W lm K Stralingshoek Richtbaarheid Afmetingen L

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

Dimbaar Opmerking ALUGRIJS

GUELL 4 S/W

Schijnwerper voor binnen en buiten, symmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

Referentie W lm K Stralingshoek Richtbaarheid Afmetingen L

ALUGRIJS

GUELL 3 A/W

Schijnwerper voor binnen en buiten, asymmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

GUELL 3 S/W

Schijnwerper voor binnen en buiten, symmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

GUELL 2 A/W

Schijnwerper voor binnen en buiten, asymmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: alugrijs

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

GUELL 2 S/W

Schijnwerper voor binnen en buiten, symmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: alugrijs

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

GUELL 1 A/W

Schijnwerper voor binnen en buiten, asymmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: alugrijs

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

GUELL 1 S/W

Schijnwerper voor binnen en buiten, symmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: alugrijs

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Externe schroeven van roestvrij staal

• Clip van aluminium met stalen veer, kan niet los raken

• Alle accessoires zijn terug te vinden op pagina 178

GUELL ZERO A/W

Schijnwerper voor binnen en buiten, asymmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Siliconenpakking

• Externe schroeven van roestvrij staal

• Alle accessoires zijn terug te vinden op pagina 178

Referentie W

ALUGRIJS

401

401

401

9

ZWART

401

401

9

9

401

GUELL ZERO S/M

Schijnwerper voor binnen en buiten, symmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

174,5 58 160,6 231 112,5 25

• Kap/diffuser: gehard glas

• Levensduur: 50.000u Referentie W

401

ZWART

401

401

401

• Driver inclusief

• Siliconenpakking

• Externe schroeven van roestvrij staal

• Alle accessoires zijn terug te vinden op pagina 178

GUELL ZERO KIT

Schijnwerper voor binnen en buiten, symmetrische lichtbundel

Kenmerken

• Materiaal behuizing: aluminium

• Reflector: uiterst zuiver aluminium gepolijst en geoxideerd

• Spanning: 230 V

• Montage: opbouw

• Kap/diffuser: gehard glas

• Levensduur: 50.000u

• Driver inclusief

• Siliconenpakking

• Externe schroeven van roestvrij staal

• Montagestang van gepoederlakt staal

• Inclusief montagestang

• van 0,5 m

• Geleverd met 1 meter kabel H05RN-F 3G1 mm2

Evolve SMD

LED schijnwerper voor binnen en buiten met symmetrische bundel

Kenmerken

• Materiaal behuizing: spuitgietaluminium

• Montage: opbouw

• Kap/diffuser: gestructureerd veiligheidsglas

• Levensduur: 50.000u

• Driver inclusief

• Wordt geleverd met 1,8 m rubber kabel HO5RN-F 3G1 mm2

• Alle accessoires zijn terug te vinden op pagina 179

401

401

Evolve SMD

LED schijnwerper voor binnen en buiten met asymmetrische bundel

Kenmerken

• Materiaal behuizing: spuitgietaluminium

• Kleur behuizing: zwart

• Montage: opbouw

• Kap/diffuser: gestructureerd veiligheidsglas

• Levensduur: 50.000u

• Driver inclusief

• Wordt geleverd met 1,8 m rubber kabel HO5RN-F 3G1 mm2

• Alle accessoires zijn terug te vinden op pagina 179

LYRA 20 LED

Parkingverlichtingsarmatuur

Kenmerken

• Materiaal behuizing: technopolymeer

• Kleur behuizing: grijs

• Spanning: 220-240 V

• Montage: op mast

• Kap/diffuser: transparant UV- en warmte bestendig technopolymeer

• Levensduur: 50.000u

• Driver inclusief

• Voor installatie op kop van masten ø 60 - 76 mm of op vrije arm voor masten ø 42 - 60 mm

• Pakking van slijtvast silicone

• Externe schroeven van roestvrij staal

• Conform de norm UNI 10819 en de plaatselijke wetgeving met betrekking tot lichtvervuiling

PARKINGVERLICHTING

LD STREETLIGHT

Verlichtingsarmatuur voor openbare wegen en parkings

Kenmerken

• Materiaal behuizing: aluminium

• Kleur behuizing: zwart

• Reflector: aluminium

• Spanning: 230 V

• Bedrijfstemperatuur:

- 20 °C + 50 °C

Referentie W

TYPE 1

• Montage: voor 60 mm paal

• Kap/diffuser: polycarbonaat

• Levensduur: 70.000u

401 LD120H-B4-1 120 13200 4000 650 x 316 x 136

401 LD160H-B4-1 160 17600 4000 723 x 316 x 136

401 LD200H-B4-1 200 22000 4000 796 x 316 x 136

401 LD240H-B4-1 240 26400 4000 869 x 316 x 136

TYPE 2

401 LD120H-B4-2 120 13200 4000 650 x 316 x 136

401 LD160H-B4-2 160 17600 4000 723 x 316 x 136

401 LD200H-B4-2 200 22000 4000 796 x 316 x 136

401 LD240H-B4-2 240 26400 4000 869 x 316 x 136

TYPE 3

401 LD120H-B4-3 120 13200 4000 650 x 316 x 136

401 LD160H-B4-3 160 17600 4000 723 x 316 x 136

401 LD200H-B4-3 200 22000 4000 796 x 316 x 136

401 LD240H-B4-3 240 26400 4000 869 x 316 x 136

TYPE 4

401 LD120H-B4-4 120 13200 4000 650 x 316 x 136

401 LD160H-B4-4 160 17600 4000 723 x 316 x 136

401 LD200H-B4-4 200 22000 4000 796 x 316 x 136

401 LD240H-B4-4 240 26400 4000 869 x 316 x 136

• Driver inclusief

• Paalaansluiting regelbaar tussen 0° en 15° zowel horizontaal als verticaal

• Ook beschikbaar in 5000 K en 5700 K

• Ook beschikbaar in zilver

• Dimbaar op aanvraag

• Ook beschikbaar in 40 W 4400 lm (504 x 3016 x 136) en 80 W 8800 lm (577 x 316 x 136)

Type 1

Toepassing

1. Rijweg met 1 baanvak

2. Wandel- & fietspaden

3. Constructiewegen

Type 2

Toepassing

1. Rijweg met 2 baanvakken

2. Opritten en inrijlanen

3. Stedelijke hoofdwegen

Type 3

Toepassing

1. Rijweg met 3 baanvakken

2. Snelwegen

FLEXIBELE INSTALLATIE

3. Parkeerplaatsen

Type 4

Toepassing

1. Parkeerplaatsen

2. Pleinen

3. Openbare ruimtes

Innovatieve paalbevestiging voor horizontale of verticale montage, montagehoek regelbaar tussen 0 en 15°.

GLADIATOR Mini LED

Robuuste LED-werfarmatuur

Kenmerken

• Materiaal behuizing: polycarbonaat, omhuld met zacht thermoplastisch elastomeer

• Kleur behuizing: zwart / blauw

• Kap/diffuser: opaal polycarbonaat

• Driver inclusief

• Met schakelaar I/O

• Met accu: oplaadtijd: 2,8 u

• Met accu: werktijd: 4 u

Referentie Omschrijving W lm K Afmetingen L x B x H mm Opmerking

401 GLADIAT0RMINILEDACCU Op batterij 8 1000 5000 250 x 215 x 155 Li-Ion 32Wh 2,2 Ah 14,4 V DC inclusief lader

401 GLADIAT0RMINILED Met kabel en stopcontacten 22

250 x 215 x 155 2,5 m kabel (H07RN-F) met stekker en 2 geïntegreerde stopcontacten

GLADIATOR II LED

Robuuste LED-werfarmatuur met 3 stopcontacten

Kenmerken

• Materiaal behuizing: polycarbonaat, omhuld met zacht thermoplastisch elastomeer

• Kleur behuizing: zwart / blauw

• Spanning: 230 V

• Montage: Mits accessoires kan het op een tripod gemonteerd worden (accessoires pagina 180)

• Kap/diffuser: opaal polycarbonaat

• Driver inclusief

• Incl. voedingskabel (H07RN-F) 5 m met stekker

• inclusief 3 stopcontacten op achterzijde

• Met schakelaar I/O

POWERTUBE LED

Robuuste LED-werfarmatuur ideaal voor grote oppervlakten

Kenmerken

• Materiaal behuizing: polycarbonaat, omhuld met zacht thermoplastisch elastomeer en aluminium top en basis

• Kleur behuizing: grijs / blauw

• Spanning: 230 V

• Montage: Mits accessoires kan het op een tripod gemonteerd worden (accessoires pagina 180)

• Kap/diffuser: opaal polycarbonaat

Referentie W lm K Afmetingen ø (x L) x H mm

401 P0WERTUBELEDM 93 8.300 5000 ø 270 x 558

401 P0WERTUBELEDL 186 17.500 5000 ø 270 x 823

• Driver inclusief

• Incl. voedingskabel (H07RN-F) 5 m met stekker

• Passieve koeling (onderhoudsvrij)

• Met schakelaar 3 posities

• 0 = uit ; I = 100% = 360 ° ; II = 50% = 180 °

• Geïntegreerd handvat

• Lage windbelasting dankzij de cilindrische vorm

• Inclusief draagtas

POWERDISK LED DIM

Robuuste LED-werfarmatuur ideaal als krachtige en veiligheidsrelevante verlichting van constructie en montage sites, sportieve en recreatieve evenementen, alsmede reddings- en noodoperaties

Kenmerken

• Materiaal behuizing: aluminium / inox

• Kleur behuizing: grijs / blauw

• Spanning: 230 V

• Montage: Mits accessoires kan het op een tripod gemonteerd worden, gependeld worden (accessoires pagina 180)

• Kap/diffuser: opaal polycarbonaat

• Driver inclusief

• Incl. voedingskabel (H07BQ-F) 10 m met stekker

• Passieve koeling (onderhoudsvrij)

• Inclusief adapter voor montage op tripod 30 mm (DIN 14640)

• Geïntegreerd handvat

• Snelle installatie door 1 persoon

• Lage windbelasting

• Dimbaar met drukknop (I / 0 ; 1 … 100 %)

LED HANDLAMP

LED-handlamp met haak en geïntegreerde magneten

Kenmerken

• Materiaal behuizing: drukbestendige kunststof

• Kleur behuizing: zwart

• Spanning: batt. Li-Ion 2100 mAh

• Montage: geïntegreerde magneten en haken Referentie Omschrijving

• Incl. USB lader 12-24 VDC met 1 meter kabel

• Oplaadtijd: 5u

• Werktijd: 7u

ACCESSOIRES

PURA

ZIE PAGINA 38

Referentie Omschrijving

401 RZB981848003 Asymmetrische afschermkap

401 RZB981854003 Honingraatraster

401 RZB981857003 Draaibare afschermkleppen

401 RZB981851003 Raster

95 x 110

RKL LED ZIE PAGINA’S 64 -

66

Referentie Omschrijving

401 RKLDR2BB Decoratieve ring Wit

401 RKLDR2S Decoratieve ring Zilver

401 RKLDR2WB Decoratieve ring Blauw

401 RKLDR3BB Decoratieve ring

401 RKLDR3S Decoratieve ring Zilver

401 RKLDR3WB Decoratieve ring Blauw

401 RKLDR4WB Decoratieve ring Wit ø 540 RKL4LED

401 RKLDR4S Decoratieve ring Zilver

401 RKLDR4BB Decoratieve ring Blauw

401 RKLDR6BB Decoratieve ring

401 RKLDR6S Decoratieve ring Zilver

401 RKLDR6WB Decoratieve ring Blauw

ACCESSOIRES

SCH 3-FASEN OPBOUWSTROOMRAIL

EUTRAC SCH 3-FASEN OPBOUWSTROOMRAIL VOEDING

Referentie Omschrijving

Eigenschappen

401 SCH-112011 Voeding -aarding rechts wit

401 SCH-112012 Voeding -aarding rechts zwart

401 SCH-112017 Voeding -aarding rechts zilver

401 SCH-112021 Voeding -aarding links wit

401 SCH-112022 Voeding -aarding links zwart

401 SCH-112027 Voeding -aarding links zilver

401 SCH-152031 Middenvoeding voor voeding op positie naar keuze wit

401 SCH-152032 Middenvoeding voor voeding op positie naar keuze zwart

401 SCH-152037 Middenvoeding voor voeding op positie naar keuze zilver

ACCESSOIRES

EUTRAC SCH 3-FASEN

OPBOUWSTROOMRAIL VERBINDER

Referentie Omschrijving

Eigenschappen

401 SCH-112081 Elektrische doorverbinder met voedingsmogelijkheid wit

401 SCH-112082 Elektrische doorverbinder met voedingsmogelijkheid zwart

401 SCH-112087 Elektrische doorverbinder met voedingsmogelijkheid zilver

401 SCH-112091 Hoekverbinder met voedingsmogelijkheid, aarding buiten wit

401 SCH-112092 Hoekverbinder met voedingsmogelijkheid, aarding buiten zwart

401 SCH-112097 Hoekverbinder met voedingsmogelijkheid, aarding buiten zilver

401 SCH-112101 Hoekverbinder met voedingsmogelijkheid, aarding binnen wit

401 SCH-112102 Hoekverbinder met voedingsmogelijkheid, aarding binnen zwart

401 SCH-112107 Hoekverbinder met voedingsmogelijkheid, aarding binnen zilver

401 SCH-112161 X-verbinder met voedingsmogelijkheid wit

401 SCH-112162 X-verbinder met voedingsmogelijkheid zwart

401 SCH-112167 X-verbinder met voedingsmogelijkheid zilver

401 SCH-112111 Flexibele koppeling wit

401 SCH-112112 Flexibele koppeling

401 SCH-112118 Flexibele koppeling

401 SCH-112131 T-verbinder met voedingsaansluitingsmogelijkheid, aarding intern links wit

401 SCH-112132 T-verbinder met voedingsaansluitingsmogelijkheid, aarding intern links zwart

EUTRAC SCH 3-FASEN OPBOUWSTROOMRAIL VERBINDER

Referentie Omschrijving

Eigenschappen

401 SCH-112137 T-verbinder met voedingsaansluitingsmogelijkheid, aarding intern links zilver

401 SCH-112121 T-verbinder met voedingsaansluitingsmogelijkheid, aarding intern rechts wit

401 SCH-112122 T-verbinder met voedingsaansluitingsmogelijkheid, aarding intern rechts zwart

401 SCH-112127 T-verbinder met voedingsaansluitingsmogelijkheid, aarding intern rechts zilver

401 SCH-112151 T-verbinder met voedingsaansluitingsmogelijkheid, aarding extern links wit

401 SCH-112152 T-verbinder met voedingsaansluitingsmogelijkheid, aarding extern links zwart

401 SCH-112157 T-verbinder met voedingsaansluitingsmogelijkheid, aarding extern links zilver

401 SCH-112141 T-verbinder met voedingsaansluitingsmogelijkheid, aarding extern rechts wit

401 SCH-112142 T-verbinder met voedingsaansluitingsmogelijkheid, aarding extern rechts zwart

401 SCH-112147 T-verbinder met voedingsaansluitingsmogelijkheid, aarding extern rechts zilver

401 SCH-1231 Mechanisch verbindingsstuk voor staalkabel of gependelde stroomrails wit

401 SCH-1232 Mechanisch verbindingsstuk voor staalkabel of gependelde stroomrails zwart

401 SCH-1237 Mechanisch verbindingsstuk voor staalkabel of gependelde stroomrails zilver

401 SCH-6980 Verbindingsstuk voor gependelde stroomrails voor staalkabel Lengte: 50 grijs

401 SCH-6990 Verbindingsstuk voor gependelde stroomrails voor staalkabel Lengte: 100 grijs

401 SCH-112061 Elektrische verbinder wit

401 SCH-112062 Elektrische verbinder zwart

ACCESSOIRES

EUTRAC SCH 3-FASEN

OPBOUWSTROOMRAIL VERBINDER

Referentie Omschrijving Eigenschappen

401 SCH-112067 Elektrische verbinder zilver

401 SCH-012171 Eindstuk wit

401 SCH-012172 Eindstuk zwart

401 SCH-012177 Eindstuk zilver

401 SCH-0751 Bevestigingsklem voor pendel of kabelophanging wit

401 SCH-0752 Bevestigingsklem voor pendel of kabelophanging zwart

401 SCH-0757 Bevestigingsklem voor pendel of kabelophanging zilver

EUTRAC SCH 3-FASEN OPBOUWSTROOMRAIL OPHANGING

Referentie Omschrijving

Eigenschappen Afmetingen mm

401 SCH-3187 Staalkabelophanging voor bevestigingsklem 1500

401 SCH-3197 Staalkabelophanging voor bevestigingsklem 3000

401 SCH-6207 Staalkabelophanging voor bevestigingsklem 6200

401 SCH-6410 Standaard staalkabelophanging, in de hoogte verstelbaar grijs/chroom 1500

401 SCH-6430 Standaard staalkabelophanging, in de hoogte verstelbaar grijs/chroom 3000

401 SCH-9051 Staafpendel met rozet, kan worden ingekort wit 600

401 SCH-9052 Staafpendel met rozet, kan worden ingekort

401 SCH-9057 Staafpendel met rozet, kan worden ingekort

401 SCH-9061 Staafpendel met rozet, kan worden ingekort

401 SCH-9062 Staafpendel met rozet, kan worden ingekort

401 SCH-9067 Staafpendel met rozet, kan worden ingekort

ACCESSOIRES

SCH 3-FASEN INBOUWSTROOMRAIL

EUTRAC SCH 3-FASEN INBOUWSTROOMRAIL VOEDING

Referentie Omschrijving

Eigenschappen

401 SCH-132051 Eindvoeding incl. Kabelset, installatiedoos en aansluitdoos wit

401 SCH-132052 Eindvoeding incl. Kabelset, installatiedoos en aansluitdoos zwart

401 SCH-132011 Voeding - aarding rechts wit

401 SCH-132012 Voeding - aarding rechts zwart

401 SCH-132021 Voeding - aarding links wit

401 SCH-132022 Voeding - aarding links zwart

401 SCH-152031 Middenvoeding voor voeding op positie naar keuze wit

401 SCH-152032 Middenvoeding voor voeding op positie naar keuze zwart

401 SCH-132061 Interne elektrische en mechanische voeding wit

401 SCH-132062 Interne elektrische en mechanische voeding zwart

ACCESSOIRES

EUTRAC SCH 3-FASEN INBOUWSTROOMRAIL VERBINDER

Referentie Omschrijving

Eigenschappen

401 SCH-132081 Elektrische doorverbinder met voedingsmogelijkheid, met plafondrand wit

401 SCH-132082 Elektrische doorverbinder met voedingsmogelijkheid, met plafondrand zwart

401 SCH-132091 Hoekverbinder met voedingsmogelijkheid, aarding buiten wit

401 SCH-132092 Hoekverbinder met voedingsmogelijkheid, aarding buiten zwart

401 SCH-132101 Hoekverbinder met voedingsmogelijkheid, aarding binnen wit

401 SCH-132102 Hoekverbinder met voedingsmogelijkheid, aarding binnen zwart

401 SCH-132121 T-verbinder met voedingsaansluitmogelijkheid, aarding intern rechts wit

401 SCH-132122 T-verbinder met voedingsaansluitmogelijkheid, aarding intern rechts zwart

401 SCH-132131 T-verbinder met voedingsaansluitmogelijkheid, aarding intern links wit

401 SCH-132132 T-verbinder met voedingsaansluitmogelijkheid, aarding intern links zwart

401 SCH-132151 T-verbinder met voedingsaansluitmogelijkheid, aarding extern links wit

401 SCH-132152 T-verbinder met voedingsaansluitmogelijkheid, aarding extern links zwart

401 SCH-132141 T-verbinder met voedingsaansluitmogelijkheid, aarding extern rechts wit

401 SCH-132142 T-verbinder met voedingsaansluitmogelijkheid, aarding extern rechts zwart

401 SCH-132161 X-verbinder met voedingsaansluitmogelijkheid, met afwerkrand wit

401 SCH-132162 X-verbinder met voedingsaansluitmogelijkheid, met afwerkrand zwart

401 SCH-32171 Eindstuk met afwerkrand wit

EUTRAC SCH 3-FASEN INBOUWSTROOMRAIL VERBINDER

Referentie Omschrijving

Eigenschappen

401 SCH-32172 Eindstuk met afwerkrand zwart

401 SCH-053210 Montageclips voor ophanging in verlaagde plafonds wit

401 SCH-8880 Pendelelement voor draadstang M6 wit

ACCESSOIRES

3-FASEN STROOMRAIL - TOEBEHOREN

Referentie Omschrijving

Eigenschappen

401 LA-50 LA50-Compacte universele adapter, polycarbonaat wit

401 LA-50SW LA50-Compacte universele adapter, polycarbonaat zwart

401 LA-50SI LA50-Compacte universele adapter, polycarbonaat zilver

401 SCH-0831 Montagenippel voor snoerpendel wit

401 SCH-0832 Montagenippel voor snoerpendel zwart

401 SCH-0837 Montagenippel voor snoerpendel zilver

401 SCH-0841 Montagenippel voor draadstang wit

401 SCH-0842 Montagenippel voor draadstang zwart

401 SCH-0847 Montagenippel voor draadstang zilver

401 SCH-0671 Mechanische haak (max. 10 kg) wit

401 SCH-0672 Mechanische haak (max. 10 kg) zwart

401 SCH-2841 Kap voor mechanische haak wit

401 SCH-2842 Kap voor mechanische haak zwart

401 SCH-2847 Kap voor mechanische haak zilver

MINI LED RD EN MINI LED FL ZIE PAGINA’S 87 - 89

Referentie

Omschrijving

Eigenschappen

Andere Voor toestel

401 14466020 A0700 Kit voeding 3 polig ON/OFF kabel niet inbegrepen MINI LED/CL

401 14466220 A0702 Kit tussen-verbinding 3 polig ON/OFF kabel niet inbegrepen MINI LED/CL

401 14466420 A0704 Kit tussen-hoekverbinding 3 polig ON/OFF kabel niet inbegrepen MINI LED/CL

401 14466120 A0701 Kit voeding 5 polig DIM 1-10 V - DALI kabel niet inbegrepen MINI LED/CL DIM/DALI

401 14466320 A0703 Kit tussen-verbinding 5 polig DIM 1-10 V - DALI kabel niet inbegrepen MINI LED/CL DIM/DALI

401 14466520 A0705 Kit tussen-hoekverbinding 5 polig DIM 1-10 V - DALI kabel niet inbegrepen MINI LED/CL DIM/DALI

401 14466620 A0706 Verbindingskit

ACCESSOIRES

MANGA LED PANEL ZIE PAGINA 90

Referentie

Omschrijving

401 PL-PENDING Pendelset

401 PL-C0NNECT Aluminium plafonddoos met transparant aansluitsnoer 3G 0,75 mm2 van 1 m

401 PL-SURFACE30120 Opbouwkader voor zwevende opbouwmontage van ledpaneel

401 PL-SURFACE6060 Opbouwkader voor zwevende opbouwmontage van ledpaneel

401 RF-30120-9010 Inbouwset ledpaneel 300 x 1200 mm voor holle wanden

401 RF-6060-9010 Inbouwset ledpaneel 600 x 600 mm voor holle wanden

4 staaldraden van 1 meter met regelbare plafondbevestiging en bevestigingsbeugels

Voorzien van 4 vleugemoeren voor

Voorzien van 4 vleugemoeren voor plafonddikte tot 15 mm

QT LED PANEL ZIE PAGINA 91

Referentie Omschrijving

Niet dimbare drivers

401 QTD30W3 Niet-dimbare driver 30 W 3450 lm 3 jaar garantie

401 QTD30W5 Niet-dimbare driver 30 W 3450 lm 5 jaar garantie

401 QTD36W5 Niet-dimbare driver 36 W 4150 lm 5 jaar garantie

401 QTD30W5WIE Niet-dimbare driver 30 W 3450 lm 5 jaar garantie + Wieland-connector GST18i3

Dimbare drivers

401 QTD36WDALI DALI dimbare driver 36 W 4100 lm 5 jaar garantie

401 QTD36W1-10 1-10 V dimbare driver 36 W 4100 lm 5 jaar garantie

401 QTD36WPB Drukknop dimbare driver 36 W 4100 lm 5 jaar garantie

Accessoires

401 QTFRR30120 Inbouwframe voor Gyproc plafonds 30 x 120

401 QTFRR6060 Inbouwframe voor Gyproc plafonds 60 x 60

401 QTFRS30120 Opbouwframe 30 x 120

Voor toestel

ACCESSOIRES

TRL ZIE PAGINA’S 96 - 97

Referentie Omschrijving

Eigenschappen Afmetingen mm Andere Bevestigingen

401 TRLMBE Ophangbeugel MB-E

401 TRLMBSFMW Plafondbevestiging MB-SFM wit

401 TRLMBTPRW Plafondbevestiging T-profiel MB-TPR wit

401 TRLMBSWAW Staaldraad ophangingsbeugel MB-SWA (geleverd zonder staalkabel) wit

401 TRLSW1 Staaldraad met plafondbevestiging 1 meter In combinatie met TRLMBSWAW

401 TRLSW2 Staaldraad met plafondbevestiging 2 meter In combinatie met TRLMBSWAW

401 TRLSW3 Staaldraad met plafondbevestiging 3 meter In combinatie met TRLMBSWAW

401 TRLMBRTW Ophangbeugel met haak MB-RT (geleverd zonder ketting) wit

Koppelingen

401 TRLCP Intern koppelstuk Zit in de rail, niet zichtbaar

401 TRLTEPSETW 2 Eindstuk + voeding wit

401 TRLC0NL Verbindingsstuk L Zit in de rail, niet zichtbaar

401 TRLC0NT Verbindingsstuk T Zit in de rail, niet zichtbaar

401 TRLC0NX Verbindingsstuk X Zit in de rail, niet zichtbaar

401 TRLTWSET Doorvoerbedradingsset voor verbindingsstuk L, T of X

Ook beschikbaar in zwart of zilvergrijs

Ook beschikbaar in zwart of zilvergrijs

Ook beschikbaar in zwart of zilvergrijs

Ook beschikbaar in zwart of zilvergrijs

Ook beschikbaar in zwart of zilvergrijs

ACCESSOIRES

TRL ZIE PAGINA’S 96 - 97

Referentie Omschrijving

Afmetingen mm Andere Blindplaten

Eigenschappen

401 TRLBC1FTL280W Afdekplaat PVC BC 1FT 280 mm wit

401 TRLBC2FTL560W Afdekplaat PVC BC 2FT 560 mm wit

401 TRLBC4FTL112W Afdekplaat PVC BC 4FT 1124 mm wit

401 TRLBC6FTL169W Afdekplaat PVC BC 6FT 1686 mm wit

Units met 3 fase rail

401 TRLTRACK2FTW TRL 3-fase module 562 mm wit

401 TRLTRACK4FTW TRL 3-fase module 1124 mm wit

401 TRLTRACK6FTW TRL 3-fase module 1686 mm wit

Units met spots

401 TRL1SK3NB56W TRL module met 1 spot 1200 lm 930 smalle bundel wit

401 TRL1SK4NB56W TRL module met 1 spot 1600 lm 840 smalle bundel wit

401 TRL1SK3MB56W TRL module met 1 spot 2300 lm 930 medium bundel wit

401 TRL1SK4MB56W TRL module met 1 spot 3000 lm 840 medium bundel wit

401 TRL1SK3WB56W TRL module met 1 spot 2300 lm 930 brede bundel wit

401 TRL1SK4WB56W TRL module met 1 spot 3000 lm 840 brede bundel wit

401 TRL2SK3NB56W TRL module met 2 spots 1200 lm 930 smalle bundel wit

401 TRL2SK4NB56W TRL module met 2 spots 1600 lm 840 smalle bundel wit

401 TRL2SK3MB56W TRL module met 2 spots 2300 lm 930 medium bundel wit

L280 Ook beschikbaar in zwart of zilvergrijs

L560 Ook beschikbaar in zwart of zilvergrijs

L1124 Ook beschikbaar in zwart of zilvergrijs

L1686 Ook beschikbaar in zwart of zilvergrijs

L568, 3f-rail L110 Ook beschikbaar in zwart of zilvergrijs

L1124, 3f-rail L585 Ook beschikbaar in zwart of zilvergrijs

L1686, 3f-rail L958 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

ACCESSOIRES

TRL ZIE PAGINA’S 96 - 97

Referentie Omschrijving

Eigenschappen

401 TRL2SK4MB56W TRL module met 2 spots 3000 lm 840 medium bundel wit

401 TRL2SK3WB56W TRL module met 2 spots 2300 lm 930 brede bundel wit

401 TRL2SK4WB56W TRL module met 2 spots 3000 lm 840 brede bundel wit

Units met daglichtregeling, aanwezigheidsmelder of bewegingsmelder

401 TRLACL2FTW TRL T sensor wit

401 TRLACLMMST2FTW TRL module met ACL Multi Master sensor wit

401 TRLACLMST2FTW TRL module met ACL Master sensor wit

401 TRLACLSLV2FTW TRL module met ACL Slave sensor wit

401 TRLPRCHIGH2FTW TRL module met PRC sensor-switch High (tot 12 m) wit

401 TRLPRCL0W2FTW TRL module met PRC sensor-switch Low (tot 6 m) wit

Afmetingen mm Andere

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L560 Ook beschikbaar in zwart of zilvergrijs

L560 Ook beschikbaar in zwart of zilvergrijs

L560 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

L562 Ook beschikbaar in zwart of zilvergrijs

INSERT+ 1/2 ZIE PAGINA 130

Referentie Omschrijving Eigenschappen Afmetingen mm Andere Voor toestel

401 310475 Inbouwdoos

401 310478 Adapter Antraciet

220 x 51 x 88

Voorzien van een uitneembare deksel waarop zich twee waterpassen bevinden INSERT+ 1

Te gebruiken bij inbouwdoos INSERT (oud model) INSERT+ 1

401 310477 Adapter Grijs Te gebruiken bij inbouwdoos INSERT (oud model) INSERT+ 1

401 310476 Adapter Wit Te gebruiken bij inbouwdoos INSERT (oud model) INSERT+ 1

401 310490 Inbouwdoos

280 x 85 x 100 Voorzien van een uitneembare deksel waarop zich twee waterpassen bevinden INSERT+ 2

401 310489 Adapter Antraciet Te gebruiken bij inbouwdoos INSERT (oud model) INSERT+ 2

401 310488 Adapter Grijs Te gebruiken bij inbouwdoos INSERT (oud model) INSERT+ 2

401 310487 Adapter Wit Te gebruiken bij inbouwdoos INSERT (oud model) INSERT+ 2

401 310495 Aftakkingskit Y 3 WEG IP68 ø14 - 17 Te gebruiken bij cascadeverbindingen INSERT+ 2

401 310496 Aftakkingskit Y 3 WEG IP68 ø7 - 10,5 Te gebruiken bij cascadeverbindingen INSERT+ 2

ACCESSOIRES GUELL ZIE PAGINA’S 134 - 143

Referentie Omschrijving

401 GUELL0ARM500B GUELL ZERO

A0664/500-80 Wandsteun

401 GUELL0ARM1000B GUELL ZERO

A0664/1000-80 Wandsteun

401 GUELL0ARM500 GUELL ZERO

A0664/500-94 Wandsteun

401 GUELL0ARM1000 GUELL ZERO A0664/1000-94 Wandsteun

401 GUELL12ARM500B GUELL 1/2

A0654/ 500-80 Wandsteun

401 GUELL12ARM1000B GUELL 1/2

A0654/ 1000-80 Wandsteun

GUELL 1/2 A0654/ 500-94 Wandsteun

401 GUELL12ARM1000 GUELL 1/2

A0654/1000-94 Wandsteun

401 GUELL34ARM1000B GUELL 3/4

A0672/1000-80 Wandsteun

401 GUELL34ARM1000 GUELL 3/4

A0672/1000-94 Wandsteun

EVOLVE SMD ZIE PAGINA’S 145 - 146

Referentie Omschrijving

Eigenschappen Afmetingen mm Andere

401 FLSTANGMINI-ALU Muurstang Alu

401 FLSTANGMINI-B Muurstang Zwart

401 FLSTANG-ALU Muurstang Alu

401 FLSTANG-B Muurstang Zwart

401 FLSPIKE-B Grondpin Zwart

Muurplaat: 120 x 120

Muurplaat: 120 x 120

Muurplaat: 120 x 120

Muurplaat: 120 x 120

M10 - ø50

401 FL-P0LE Paal opzetstuk Zwart 200 voor op paal met ø 60 mm

WERFVERLICHTING ZIE PAGINA’S 152 - 153

Referentie Omschrijving

Eigenschappen Andere Voor toestel

401 95-0223-0014.1 Tripod adapter female spigot (D30) Voor connectie op tripods met montage pin ø 30 mm conform DIN 14640 staal, gepoedercoat, antraciet-metaal PowerTube L

401 95-0257-0014 Telescopische tripod Tot 4,7 m hoogte Inox PowerDisk

401 95-0255-0014 Adapter voor pendelmontage PowerDisk

LICHTTECHNIEK EN TECHNISCHE DATA

INDOOR

OUTDOOR ACCESSOIRES INDEX

INDEX R E f EREN ti E

BASC032500B93 60

BASC032500B94 60

BASC032500C93 59

BASC032500C94 59

BASC032500C95 59

BASC032500M93 60

BASC032500N93 59

BASC032500N94 59

BASC032500N95 59

BASC032500P93 60

BASC032500P94 60

BASC032500R93 60

BASC032500R94 60

BASC032500V93 60

BASC032500V94 60

BCL065330B13 84

BCL065330B33 84

BCL065330B63 84

BCL065330M13 84

BCL065330M33 84

BCL065330M63 84

BCL065330N12 82

BCL065330N13 82

BCL065330N14 82

BCL065330N15 82

BCL065330N32 82

BCL065330N33 82

BCL065330N34 82

BCL065330N35 82

BCL065330N62 82

BCL065330N63 82

BCL065330N64 82

BCL065330N65 82

BCL065330P13 84

BCL065330P33 84

BCL065330P63 84

BCL065330R13 84

BCL065330R33 84

BCL065330R63 84

BCL065330V13 84

BCL065330V33 84

BCL065330V63 84

BCL065350B13 85

BCL065350B33 85

BCL065350B63 85

BCL065350M13 85

BCL065350M33 85

BCL065350M63 85

BCL065350N12 83

BCL065350N13 83

BCL065350N14 83

BCL065350N15 83

BCL065350N32 83

BCL065350N33 83

BCL065350N34 83

BCL065350N35 83

BCL065350N62 83

BCL065350N63 83

BCL065350N64 83

BCL065350N65 83

BCL065350P13 85

BCL065350P33 85

BCL065350P63 85

BCL065350R13 85

BCL065350R33 85

BCL065350R63 85

BCL065350V13 85

BCL065350V33 85

BCL065350V63 85

BCM065130B13 80

BCM065130B33 80

BCM065130B63 80

BCM065130M13 80

BCM065130M33 80

BCM065130M63 80

BCM065130N12 79

BCM065130N13 79

BCM065130N14 79

BCM065130N32 79

BCM065130N33 79

BCM065130N34 79

BCM065130N62 79

BCM065130N63 79

BCM065130N64 79

BCM065130P13 80

BCM065130P33 80

BCM065130P63 80

BCM065130R13 80

BCM065130R33 80

BCM065130R63 80

BCM065130V13 80

BCM065130V33 80

BCM065130V63 80

BCM065150B13 81

BCM065150B33 81

BCM065150B63 81

BCM065150M13 81

BCM065150M33 81

BCM065150M63 81

BCM065150N12 79

BCM065150N13 79

BCM065150N14 79

BCM065150N32 79

BCM065150N33 79

BCM065150N34 79

BCM065150N62 79

BCM065150N63 79

BCM065150N64 79

BCM065150P13 81

BCM065150P33 81

BCM065150P63 81

BCM065150R13 81

BCM065150R33 81

BCM065150R63 81

BCM065150V13 81

BCM065150V33 81

BCM065150V63 81

BCS065050C20 78

BCS065050C40 78

BCS065050C60 78

BCS065050N20 78

BCS065050N40 78

BCS065050N60 78

BCS065070C20 78

BCS065070C40 78

BCS065070C60 78

BCS065070N20 78

BCS065070N40 78

BCS065070N60 78

BM2-12004110 103

BM2-1504110 103

BM2-2304110 103

BM2-3004110 103

BM2-4504110 103

BM2-6004110 103

BM2-754110 103

BM2-9004110 103

BWS-30WW11 77

BWS-30WW11S 77

BWS-30WW12 77

BWS-30WW12/1 77

BWS-30WW12/1S 77

BWS-30WW12S 77

BWS-40WW11 77

BWS-40WW11S 77

BWS-40WW12 77

BWS-40WW12/1 77

BWS-40WW12/1S 77

BWS-40WW12S 77

DR0P22LED11830 63

DR0P22LED11830A 63

DR0P22LED11830G 63

DR0P28LED16830 62

DR0P28LED16830A 62

DR0P28LED16830G 62

EC0360A3-700 172

EC0361A3-700 172

EC0560A2-1000 172

EC0560A2-1200 172

EC0561A2-1000 172

EC0561A2-1200 172

EK01910WA3KWBA 120

EK01910WA3KWBG 120

EK01910WA3KWBW 120

EK01910WS3KWBA 120

EK01910WS3KWBG 120

EK01910WS3KWBW 120

EL2-ST0 118 73

EL2-ST0 136 73

EL2-ST0 158 73

EL2-STP 118 73

EL2-STP 136 73

EL2-STP 158 73

ELIE-10WW1 34

ELIE-10WW2 34

ELIE-210WW1 34

ELIE-210WW2 34

ELIR-10WW1 34

ELIR-10WW2 34

ELQ-18WW7 35

ELQ-9WW7 35

EWHL-1WW7 76

FL-P0LE 179

FL120W05-B3000 146

FL120W05-B4000 146

FL12W04-B3000 145

FL12W04-B4000 145

FL12W04-W3000 145

FL12W04-W4000 145

FL150W05-B3000 146

FL150W05-B4000 146

FL24W04-B3000 145

FL24W04-B4000 145

FL24W04-W3000 145

FL24W04-W4000 145

FL48W04-B3000 145

FL48W04-B4000 145

FL48W04-W3000 145

FL48W04-W4000 145

FL48W05-B3000 146

FL48W05-B4000 146

FL72W04-B3000 145

FL72W04-B4000 145

FL72W04-W3000 145

FL72W04-W4000 145

FL72W05-B3000 146

FL72W05-B4000 146

FLLEDRD25830 92

FLLEDRD25840 92

FLLEDRD53830 92

FLLEDRD53840 92

FLLEDRP25830 93

FLLEDRP25840 93

FLLEDRP53830 93

FLLEDRP53840 93

FLSPIKE-B 179

FLSTANG-ALU 179

FLSTANG-B 179

FLSTANGMINI-ALU 179

FLSTANGMINI-B 179

GLADIAT0R2LED 151

GLADIAT0RMINILED 150

GLADIAT0RMINILEDACCU 150

GUELL0ARM1000 178

GUELL0ARM1000B 178

GUELL0ARM500 178

GUELL0ARM500B 178

GUELL0AW15W3K 142

GUELL0AW15W3KB 142

GUELL0AW15W3KW 142

GUELL0AW15W4K 142

GUELL0AW15W4KB 142

GUELL0AW15W4KW 142

GUELL0AW15W5K 142

GUELL0AW15W5KB 142

GUELL0AW15W5KW 142

GUELL0AW9W3K 142

GUELL0AW9W3KB 142

GUELL0AW9W3KW 142

GUELL0AW9W4K 142

GUELL0AW9W4KB 142

GUELL0AW9W4KW 142

GUELL0AW9W5K 142

GUELL0AW9W5KB 142

GUELL0AW9W5KW 142

GUELL0KSM15840B 144

GUELL0KSM15840W 144

GUELL0KSM15850B 144

GUELL0KSM15850W 144

GUELL0KSM20840B 144

GUELL0KSM20840W 144

GUELL0KSM20850B 144

GUELL0KSM20850W 144

GUELL0SM15W3K 143

GUELL0SM15W3KB 143

GUELL0SM15W3KW 143

GUELL0SM15W4K 143

GUELL0SM15W4KB 143

GUELL0SM15W4KW 143

GUELL0SM15W5K 143

GUELL0SM15W5KB 143

GUELL0SM15W5KW 143

GUELL0SM9W3K 143

GUELL0SM9W3KB 143

GUELL0SM9W3KW 143

GUELL0SM9W4K 143

GUELL0SM9W4KB 143

GUELL0SM9W4KW 143

GUELL0SM9W5K 143

GUELL0SM9W5KB 143

GUELL0SM9W5KW 143

GUELL12ARM1000 178

GUELL12ARM1000B 178

GUELL12ARM500 178

GUELL12ARM500B 178

GUELL1AW26W3K 140

GUELL1AW26W4K 140

GUELL1AW26W5K 140

GUELL1AW39W3K 140

GUELL1AW39W4K 140

GUELL1AW39W5K 140

GUELL1AW58W3K 140

GUELL1AW58W4K 140

GUELL1AW58W5K 140

GUELL1SW26W3K 141

GUELL1SW26W4K 141

GUELL1SW26W5K 141

GUELL1SW39W3K 141

GUELL1SW39W4K 141

GUELL1SW39W5K 141

GUELL1SW58W3K 141

GUELL1SW58W4K 141

GUELL1SW58W5K 141

GUELL2AW114W3K 138

GUELL2AW114W4K 138

GUELL2AW114W5K 138

GUELL2AW78W3K 138

GUELL2AW78W4K 138

GUELL2AW78W5K 138

GUELL2SW114W3K 139

GUELL2SW114W4K 139

GUELL2SW114W5K 139

GUELL2SW78W3K 139

GUELL2SW78W4K 139

GUELL2SW78W5K 139

GUELL34ARM1000 178

GUELL34ARM1000B 178

GUELL3AW166W3K 136

GUELL3AW166W4K 136

GUELL3AW166W5K 136

GUELL3AW212W3K 136

GUELL3AW212W3KB 136

GUELL3AW212W4K 136

GUELL3AW212W4KB 136

GUELL3AW212W5K 136

GUELL3AW212W5KB 136

GUELL3AW252W3K 136

GUELL3AW252W4K 136

GUELL3AW252W5K 136

GUELL3AW293W3K 136

GUELL3AW293W3KB 136

GUELL3AW293W4K 136

GUELL3AW293W4KB 136

GUELL3AW293W5K 136

GUELL3AW293W5KB 136

GUELL3SW166W3K 137

GUELL3SW166W4K

GUELL3SW166W5K

GUELL3SW212W3K

GUELL3SW212W3KB

GUELL3SW212W4K

GUELL3SW212W4KB

GUELL3SW212W5K

GUELL3SW212W5KB

GUELL3SW252W3K

GUELL3SW293W3K

GUELL3SW293W3KB

INDEX R E f EREN ti E

IMASLED20W830 94

IMASLED20W840 94

IMASLED30W830 94

IMASLED30W840 94

IMASLED43W830 94

IMASLED43W840 94

IN0X159270B13 51

IN0X159270B14 52

IN0X159270B33 51

IN0X159270B34 52

IN0X159270B73 51

IN0X159270B74 52

IN0X159270C12 43

IN0X159270C13 43

IN0X159270C14 44

IN0X159270C15 44

IN0X159270C32 43

IN0X159270C33 43

IN0X159270C34 44

IN0X159270C35 44

IN0X159270C72 43

IN0X159270C73 43

IN0X159270C74 44

IN0X159270C75 44

IN0X159270M13 51

IN0X159270M33 51

IN0X159270M73 51

IN0X159270N12 43

IN0X159270N13 43

IN0X159270N14 44

IN0X159270N15 44

IN0X159270N32 43

IN0X159270N33 43

IN0X159270N34 44

IN0X159270N35 44

IN0X159270N72 43

IN0X159270N73 43

IN0X159270N74 44

IN0X159270N75 44

IN0X159270P13 51

IN0X159270P14 52

IN0X159270P33 51

IN0X159270P34 52

IN0X159270P73 51

IN0X159270P74 52

IN0X159270R13 51

IN0X159270R14 52

IN0X159270R33 51

IN0X159270R34 52

IN0X159270R73 51

IN0X159270R74 52

IN0X159270V13 51

IN0X159270V14 52

IN0X159270V33 51

IN0X159270V34 52

IN0X159270V73 51

IN0X159270V74 52

IN0X159280B13 53

IN0X159280B14 54

IN0X159280B33 53

IN0X159280B34 54

IN0X159280B73 53

IN0X159280B74 54

IN0X159280C12 45

IN0X159280C13 45

IN0X159280C14 46

IN0X159280C15 46

IN0X159280C32 45

IN0X159280C33 45

IN0X159280C34 46

IN0X159280C35 46

IN0X159280C72 45

IN0X159280C73 45

IN0X159280C74 46

IN0X159280C75 46

IN0X159280M13 53

IN0X159280M33 53

IN0X159280M73 53

IN0X159280N12 45

IN0X159280N13 45

IN0X159280N14 46

IN0X159280N15 46

IN0X159280N32 45

IN0X159280N33 45

IN0X159280N34 46

IN0X159280N35 46

IN0X159280N72 45

IN0X159280N73 45

IN0X159280N74 46

IN0X159280N75 46

IN0X159280P13 53

IN0X159280P14 54

IN0X159280P33 53

IN0X159280P34 54

IN0X159280P73 53

IN0X159280P74 54

IN0X159280R13 53

IN0X159280R14 54

IN0X159280R33 53

IN0X159280R34 54

IN0X159280R73 53

IN0X159280R74 54

IN0X159280V13 53

IN0X159280V14 54

IN0X159280V33 53

IN0X159280V34 54

IN0X159280V73 53

IN0X159280V74 54

IN0X159290B13 55

IN0X159290B14 56

IN0X159290B33 55

IN0X159290B34 56

IN0X159290B73 55

IN0X159290B74 56

IN0X159290C12 47

IN0X159290C13 47

IN0X159290C14 48

IN0X159290C15 48

IN0X159290C32 47

IN0X159290C33 47

IN0X159290C34 48

IN0X159290C35 48

IN0X159290C72 47

IN0X159290C73 47

IN0X159290C74 48

IN0X159290C75 48

IN0X159290M13 55

IN0X159290M33 55

IN0X159290M73 55

IN0X159290N12 47

IN0X159290N13 47

IN0X159290N14 48

IN0X159290N15 48

IN0X159290N32 47

IN0X159290N33 47

IN0X159290N34 48

IN0X159290N35 48

IN0X159290N72 47

IN0X159290N73 47

IN0X159290N74 48

IN0X159290N75 48

IN0X159290P13 55

IN0X159290P14 56

IN0X159290P33 55

IN0X159290P34 56

IN0X159290P73 55

IN0X159290P74 56

IN0X159290R13 55

IN0X159290R14 56

IN0X159290R33 55

IN0X159290R34 56

IN0X159290R73 55

IN0X159290R74 56

IN0X159290V13 55

IN0X159290V14 56

IN0X159290V33 55

IN0X159290V34 56

IN0X159290V73 55

IN0X159290V74 56

IN0X159300B13 57

IN0X159300B14 58

IN0X159300B33 57

IN0X159300B34 58

IN0X159300B73 57

IN0X159300B74 58

IN0X159300C12 49

IN0X159300C13 49

IN0X159300C14 50

IN0X159300C15 50

IN0X159300C32 49

IN0X159300C33 49

IN0X159300C34 50

IN0X159300C35 50

IN0X159300C72 49

IN0X159300C73 49

IN0X159300C74 50

IN0X159300C75 50

IN0X159300M13 57

IN0X159300M33 57

IN0X159300M73 57

IN0X159300N12 49

IN0X159300N13 49

IN0X159300N14 50

IN0X159300N15 50

IN0X159300N32 49

IN0X159300N33 49

IN0X159300N34 50

IN0X159300N35 50

IN0X159300N72 49

IN0X159300N73 49

IN0X159300N74 50

IN0X159300N75 50

IN0X159300P13 57

IN0X159300P14 58

IN0X159300P33 57

IN0X159300P34 58

IN0X159300P73 57

IN0X159300P74 58

IN0X159300R13 57

IN0X159300R14 58

IN0X159300R33 57

IN0X159300R34 58

IN0X159300R73 57

IN0X159300R74 58

IN0X159300V13 57

IN0X159300V14 58

IN0X159300V33 57

IN0X159300V34 58

IN0X159300V73 57

IN0X159300V74 58

INDALDRIVERFASE 31

INDALIPRHV830W 32

INDALIPRHV830WD 32

INDALIPRHV840W

INDALRHV830W

LCI-10W350SR

LCI-10W700SR

LD120H-B4-1

LD120H-B4-2

LD240H-B4-2

LD240H-B4-3

LD240H-B4-4 148149

LEDHANDLAMP 154

LPL-35WW01 100

LPL-35WW02 100

LR1203 95

LR1204 95

LR1803 95

LR1804 95

LR2503 95

LR2504 95

LRPEND 95

LRRCS 95

LRSFM 95

LYRA40W4K 147

LYRA70W4K 147

MA30120-3000 90

MA30120-4000 90

MA6060-3000 90

MA6060-4000 90

MADE10W3KWBA 121

MADE10W3KWBW 121

MADE10W4KWBA 121

MADE10W4KWBW 121

MARINALED12/14 112

MARINALED12/24 112

MARINALED15/14 112

MARINALED15/24 112

MARINALED15/34 112

MARINALED6/14 112

MARINALEDTW1200 112

MARINALEDTW1500 112

MARINALEDTW600 112

MC15W301 37

MC24W301 37

MC30W301 37

MC36W301 37

MINILITELED12NW 86

MINILITELED12WW 86

MINILITELED16NW 86

MINILITELED16WW 86

MINILITELED3NW 86

MINILITELED3WW 86

MINILITELED5NW 86

MINILITELED5WW 86

MINILITELED9NW 86

MINILITELED9WW 86

P0WERDISKLEDDIM 153

P0WERTUBELEDL 152

P0WERTUBELEDM 152

PL-C0NNECT 172

PL-PENDING 172

PL-SURFACE30120 172

PL-SURFACE6060 172

PLG-30SW1 99

PLG-30WW1 99

PLM-30SW1 99

PLM-30WW1 99

PP-RWAP 118 72

PP-RWAP 136 72

PP-RWAP 158 72

PRA 7203612 111

PRA 7203614 111

PRA 7203615 111

PRA 7203632 111

PRA 7203634 111

PRA 7203635 111

PRA 7500014M 106

PRA 7500024M 106

PRA 7500025M 106

PRA 7500034M 106

PRA 7500035M 106

PRA 7500044M 106

PRA 7500045M 106

PRA 7500064M 106

PRA 7500074M 106

PRA 7500075M 106

PRA 7500084M 106

PRA 7500085M 106

PRA 7500094M 106

PRA 7500095M 106

PRA 7500324M 106

PRA 7500325M 106

PRA 7500345M 106

PRA 7500374M 106 PRA 7500375M 106

7500395M 106

7603412 109

7603414 109

7603415 109

7603422 109

7603424 109

7603425 109 PRA 7800513 110 PRA 7800523 110

7893513 110

7897513 110

7898513 110

85040001 102

85046001 102

85049001 102

9403704 107

9403724 107

9403754 107

QUAS3023W3KMBG

42

PULL033300P74 42

PULL033300R13 42

PULL033300R33 42

PULL033300R73 42

PULL033300V13 42

PULL033300V14 42

PULL033300V33 42 PULL033300V34 42

PULL033300V73 42

PULL033300V74 42

PULL033400C13 39

PULL033400C33 39

PULL033400N13 39

PULL033400N33 39

QLLED0P112NW 70

QLLED0P112WW 70

QLLED0P16NW 70

QLLED0P16WW 70

QLLEDPR112NW 70

QLLEDPR112WW 70

QT301203000 91

QT301204000 91

QT60603000 91

QT60604000 91

QTD30W3 173

QTD30W5 173

QTD30W5WIE 173

QTD36W1-10 173

QTD36W5 173

QTD36WDALI 173

QTD36WPB 173

QTFRR30120 173

QTFRR6060 173

QTFRS30120 173

QTFRS6060 173 QTPEND 173

QUAS103W3K1WBA 124

QUAS103W3K1WBG 124

QUAS103W3K1WBW 124

QUAS106W3K2WBA 124

QUAS106W3K2WBG 124

QUAS106W3K2WBW 124

QUAS106W3KNBWBA 124

QUAS106W3KNBWBG 124

QUAS106W3KNBWBW 124

QUAS2012W3KMBA 125

QUAS2012W3KMBG 125

QUAS2012W3KMBW 125

QUAS3023W3KMBA 126

RKL2LED112NW

RKL2LED112NWHF

RKL3LED112NWHF

RKL4LED312WWIP

RKL6LED112NW

RKL6LED112WW 64

RKL6LED312NW 64

RKL6LED312WW 64

RKL6LED412NWHF 65

RKL6LED412WW 64

RKL6LED412WWHF

RKLDR4S 159

RKLDR4WB 159

RKLDR6BB 159

RKLDR6S 159

RKLDR6WB 159

RLLED0P112NW 71

RLLED0P112WW 71

RLLED0P2,4,5NW 71

RLLED0P24,5WW 71

INDEX R E f EREN ti E

RLLEDPR112NW 71

RLLEDPR112WW 71

RZB451168002 75

RZB4511680021 75

RZB451169002 75

RZB4511690021 75

RZB451170002 75

RZB4511700021 75

RZB451171002 75

RZB4511710021 75

RZB5816320031 131

RZB58163200311 131

RZB581632004 131

RZB5816320041 131

RZB5816330031 131

RZB58163300311 131

RZB581633004 131

RZB5816330041 131

RZB5816340031 131

RZB58163400311 131

RZB581634004 131

RZB5816340041 131

RZB911258002 38

RZB9112580021 38

RZB9112580022 38

RZB911259002 38

RZB9112590021 38

RZB9112590022 38

RZB911266002 38

RZB9112660021 38

RZB9112660022 38

RZB911267002 38

RZB9112670021 38

RZB9112670022 38

RZB981848003 158

RZB981851003 158

RZB981854003 158

RZB981857003 158

S0183 67

S0183EME 67

S0183RFD 68

S0183RFM 68

S0183SDE 68

S0183STM 68

S0184 67

S0184EME 67

S0184RFD 68

S0184RFM 68

S0184SDE 68

S0184STM 68

SCH-012171 164

SCH-012172 164

SCH-012177 164

SCH-053210 169

SCH-0671 170

SCH-0672 170

SCH-0751 164

SCH-0752 164

SCH-0757 164

SCH-0831 170

SCH-0832 170

SCH-0837 170

SCH-0841 170

SCH-0842 170

SCH-0847 170

SCH-101 160

SCH-102 160

SCH-107 160

SCH-112011 161

SCH-112012 161

SCH-112017 161

SCH-112021 161

SCH-112022 161

SCH-112027 161

SCH-112061 163

SCH-112062 163

SCH-112067 164

SCH-112081 162

SCH-112082 162

SCH-112087 162

SCH-112091 162

SCH-112092 162

SCH-112097 162

SCH-112101 162

SCH-112102 162

SCH-112107 162

SCH-112111 162

SCH-112112 162

SCH-112118 162

SCH-112121 163

SCH-112122 163

SCH-112127 163

SCH-112131 162

SCH-112132 162

SCH-112137 163

SCH-112141 163

SCH-112142 163

SCH-112147 163

SCH-112151 163

SCH-112152 163

SCH-112157 163

SCH-112161 162

SCH-112162 162

SCH-112167 162

SCH-1231 163

SCH-1232 163

SCH-1237 163

SCH-132011 167

SCH-132012 167

SCH-132021 167

SCH-132022 167

SCH-132051 167

SCH-132052 167

SCH-132061 167

SCH-132062 167

SCH-132081 168

SCH-132082 168

SCH-132091 168

SCH-132092 168

SCH-132101 168

SCH-132102 168

SCH-132121 168

SCH-132122 168

SCH-132131 168

SCH-132132 168

SCH-132141 168

SCH-132142 168

SCH-132151 168

SCH-132152 168

SCH-132161 168

SCH-132162 168

SCH-152031 161

SCH-152031 167

SCH-152032 161

SCH-152032 167

SCH-152037 161

SCH-201 160

SCH-202 160

SCH-207 160

SCH-2841 170

SCH-2842 170

SCH-2847 170

SCH-301 160

SCH-302

SCH-307

SCH-3187

SCH-3197

SCH-32171

SCH-32172

SCH-402

SCH-407

SCH-6207

SCH-621

SCH-622

SCH-631

SCH-632

SCH-641

SCH-6410

SCH-642

SCH-6430

SCH-6980

SCH-6990

SCH-8880 169

SCH-9051 165

SCH-9052 165

SCH-9057 165

SCH-9061 165

SCH-9062 165

SCH-9067 165

SEALED12/14 115

SEALED12/14D 115

SEALED12/24 115

SEALED12/24D 115

SEALED15/14 115

SEALED15/14D 115

SEALED15/24 115

SEALED15/24D 115

SEALED6/14 115

SEALED6/14D 115

SEALED6/24 115

SEALED6/24D 115

TRL-15W350P 34

TRL-20W350 34

TRL-20W700 35

TRL-20WDD 34

TRL-20WDD 35

TRL-30W700 35

TRL1SK3MB56W 175

TRL1SK3NB56W 175

TRL1SK3WB56W 175

TRL1SK4MB56W 175

TRL1SK4NB56W 175

TRL1SK4WB56W 175

TRL2SK3MB56W 175

TRL2SK3NB56W 175

TRL2SK3WB56W 176

TRL2SK4MB56W 176

TRL2SK4NB56W 175

TRL2SK4WB56W 176

TRL304MB112W 97

TRL304NB112W 97

TRL304WB112W 97

TRL364MB112W 97

TRL364NB112W 97

TRL364WB112W 97

TRL404MB169W 97

TRL404NB169W 97

TRL404WB169W 97

TRL544MB112W 97

TRL544MB169W 97

TRL544NB112W 97

TRL544NB169W 97

TRL544WB112W 97

TRL544WB169W 97

TRL54FTL112W 96

TRL54FTL225W 96

TRL54FTL337W 96

TRL54FTL450W 96

TRL56FTL169W 96

TRL56FTL337W 96

TRL74FTL112W 96

TRL74FTL225W 96

TRL74FTL337W 96

TRL74FTL450W 96

TRL754MB169W 97

TRL754NB169W 97

TRL754WB169W

INDEX p R o D uct
