Technique d’éclairage et données techniques

TECHNIQUE D’ECLAIRAGE

LA COULEUR

La couleur d’une source lumineuse dépend de la composition spectrale de la lumière qu’elle émet. D’autre part, la couleur perçue d’une surface réfléchissant la lumière est déterminée par deux propriétés : la composition spectrale de la lumière qui l’éclaire et le coefficient de réflexion de la surface. Une surface colorée doit sa couleur au fait qu’elle réfléchit les longueurs d’onde de manière sélective. Le coefficient de réflexion d’une peinture rouge montre par exemple qu’elle réfléchit un haut pourcentage des longueurs d’ondes rouges et peu ou pas du tout celles de l’extrémité bleue du spectre. Mais un objet peint en rouge ne peut être perçu comme rouge que si la lumière qui l’éclaire contient suffisamment de rayonnement rouge de manière à ce que celui-ci puisse être réfléchi. De plus, il semblera sombre s’il est éclairé à l’aide d’une source lumineuse qui ne délivre pas de rayonnement rouge.

Le mélange de lumière de différentes couleurs. Lorsque des faisceaux lumineux colorés sont mélangés, le résultat sera toujours plus clair que les couleurs prises individuellement et lorsque les couleurs adéquates sont mélangées avec l’intensité qui convient, le résultat est une lumière blanche. Ce phénomène est connu sous le nom de mélange additif de couleurs. Les trois couleurs de base de la lumière sont le rouge, le vert et le bleu-violet. Elles sont appelées les ‘couleurs primaires’ et leur mélange additif permet de fournir toutes les autres couleurs, en ce compris le blanc. Donc :

rouge + vert = jaune rouge + bleu-violet = magenta (rouge purpurin) vert + bleu violet = cyan (bleu ciel) rouge + vert + bleu-violet = blanc

Les couleurs jaune, magenta et cyan sont appelées couleurs secondaires ou complémentaires étant donné qu’elles trouvent leur origine dans des combinaisons de couleurs primaires.

Température de couleur

La lumière émise par toutes les lampes n’est pas de couleur identique. Ainsi il y a une différence flagrante entre la lumière typiquement jaune d’une lampe au sodium et la lumière relativement blanche de la plupart des autres lampes. Bien que, là aussi, un blanc ne soit pas l’autre.

Dans le langage courant certains types de lumière sont parfois définis comme ‘froid’ ou ‘chaud’. Cependant, ces concepts relatifs ne permettent pas de comparaison objective de la couleur de la lumière en provenance de sources lumineuses différentes. Une mesure correcte s’impose. Celle-ci est définie par le concept ‘température de couleur’. L’échelle de la couleur de la lumière est comparable à la lumière émise par une barre en acier fortement chauffée.

Ainsi, la couleur de la lumière est indiquée par une valeur exprimée en Kelvins.

Dans la pratique on peut prendre pour point de départ les quatre catégories suivantes :

2500 - 2800 K BLANC EXTRA CHAUD

La température de couleur des lampes LED, des lampes à incandescence, des lampes fluorescentes et des lampes fluorescentes compactes avec la couleur /827 et /927, ainsi que des lampes SDW-T ‘White SON’. Appliquées généralement dans les environnements agréables et confortables dans lesquels on met l’accent sur une ambiance décontractée.

3500 - 5000 K

BLANC NEUTRE

La couleur de lumière des lampes LED, lampes fluorescentes avec la couleur /840 et /940, des lampes aux halogénures métalliques /942. Généralement utilisées dans des environnements professionnels et les bureaux dans lesquels on souhaite apporter une impression de froide efficacité.

2800 - 3500 K

BLANC CHAUD

La couleur des lampes LED, lampes à halogène de couleur /830 et /930 et des lampes à fluorescence et des lampes aux halogénures métalliques avec la couleur /830. Utilisées dans des endroits où les gens sont actifs et où l’on souhaite une atmosphère accueillante et confortable.

5000 K et plus

BLANC FROID

Lumière du jour et lumière froide du jour. La couleur de lumière qui correspond le mieux à la lumière du jour naturelle, comme les couleurs fluorescentes /850, 865, /950 et /965

Technique d’éclairage et données techniques

TECHNIQUE D’ECLAIRAGE

Indices de réflexion

Une partie de la lumière qui frappe un mur, un plafond ou un sol est réfléchie. Plus ces surfaces sont claires, plus la quantité de lumière réfléchie est grande et inversement.

Le tableau ci-dessous vous donne une idée des pourcentages de réflexion pour certaines couleurs. Ces valeurs sont essentielles lors des calculs qui détermineront votre installation d’éclairage.

Notions techniques

Concept

FLUX LUMINEUX

unité : Lumen (lm) symbole : Ø

INTENSITE LUMINEUSE

unité : Candela (cd)

symbole : I

INTENSITE D’ECLAIRAGE

unité : Lux (lx) symbole : E

LUMINANCE

unité : Cd/m2

symbole : L

Définition

Une notion fondamentale de la technique de l’éclairage. La valeur ‘flux lumineux’ indique la quantité totale de lumière par seconde qu’une source lumineuse dégage dans toutes les directions.

Flux lumineux spécifique. Une extension de la notion ‘flux lumineux’. Cette valeur indique la quantité totale de lumière par watt par seconde émise par une source lumineuse spécifique. Unité : lumen par watt –lm/W

Le concept de ‘l’intensité lumineuse’ reflète la quantité de lumière qu’une source lumineuse émet dans une certaine direction par unité d’angle. Cette notion dépend donc de la direction. L’intensité lumineuse est exprimée en candelas, le plus souvent pour un flux lumineux de 1000 lumens (lumen/stéradiale = candela = cd).

La notion d’‘intensité d’éclairage’ (ou : ‘niveau d’éclairement’), exprime un résultat. Elle indique la quantité de flux lumineux par unité de surface pour un point donné dans l’espace. Plus simplement : ‘quelle quantité de lumière’ frappe un endroit donné. L’intensité d’éclairage est mesurable mais invisible. Ce que l’on observe, ce sont les différences de réflexion de la lumière qui frappe la surface donnée.

La notion de ‘luminance’ ou clarté donne l’intensité lumineuse par m2 de surface apparente d’une source lumineuse ou d’une surface éclairée. La luminance de surfaces éclairées dépend aussi bien de l’intensité de l’éclairage que des propriétés de réflexion de la surface elle-même.

Technique d’éclairage et données techniques

Couleur de la lumière - indice de rendu des couleurs

COULEUR DE LA LUMIERE

La couleur de la lumière en provenance de la lampe est déterminée par la température de la couleur (exprimée en Kelvins). Plus l’intensité d’éclairage d’un éclairage général est importante, plus la température de couleur devra être élevée. Lorsque la lumière du jour ne joue pas un rôle important, il convient d’adapter la couleur de la lumière en harmonie avec la couleur ambiante.

INDICE DE RENDU DES COULEURS (RA)

L’indice de rendu des couleurs indique dans quelle mesure la source lumineuse rend fidèlement les couleurs des objets éclairés. Le rendu des couleurs est déterminé par le spectre spécifique de la source lumineuse. La présence et la distribution régulière de toutes les couleurs du spectre sont importantes pour un bon rendu des couleurs ; le rendu fidèle des couleurs est optimal lorsque le spectre se rapproche de celui de la lumière du jour.

Couleur de lumièré 965 se rapproche naturellement de la lumière du soleil.

Idéale pour des espaces présentant peu d’arrivée de lumière

L’indice de rendu des couleurs est exprimé par une échelle de 0 à 100 : 90-100 excellent 80-90 bon 60-80 moyen <60 mauvais

Couleur de lumièré 73

idéale pour donner à l’alimentation un aspect vraiment appétissant

RENDEMENT LUMINEUX

Couleur de lumièré 77

idéale pour favoriser les processus photobiologiques des plantes dans un environnement dans lequel les plantes ne reçoivent pas assez de lumière du jour

Couleur de lumièré 900 favorise un meilleur rendu des couleurs.

Idéale entre autres pour les laboratoires couleurs

Couleur de lumièré 800 offre un rendu moyen supérieur des couleurs sans présenter un output en lumens plus élevé

La notion de ‘rendement lumineux’, qui s’exprime en lm/W, est le rapport entre le flux lumineux (lumen) et la puissance électrique absorbée (Watt). Plus le rendement lumineux est élevé, mieux la lampe transforme en lumière la puissance absorbée.

DUREE DE VIE

Pour exprimer la durée de vie des LED, on utilise la notion L70B50 (mesurée à 25° C). Cela signifie que 50 % des LED tombent à 70 % du rendement lumineux.

La durée de vie mentionnée dans ce catalogue est basée sur ce principe. S’il s’agit d’une valeur plus élevée, celle-ci est fournie séparément.

Technique d’éclairage et données techniques

TECHNIQUE D’ECLAIRAGE

TEMPERATURE DE COULEUR ET RENDU DES COULEURS

La restitution fidèle des couleurs de la lumière et la reproduction correcte des couleurs nous aident à reconnaître notre environnement. L’ambiance chromatique d’un espace éclairé par une lumière artificielle est déterminée par la couleur de la lumière et le rendu des couleurs.

Les meubles en bois et le tissu dans des tons pastels ou chauds exigent un éclairage chaud de couleur /827 ou /927. Plus l’intérieur a un caractère professionnel, plus la lumière peut être froide. Les mobiliers chromés, vitrés ou ornés de marbre, les meubles noirs ou blancs sont mieux mis en valeur par les couleurs froides /840 et /940.

Solution optimale

Couleurs de lumière

Groupe de rendu des couleurs

Espaces de vente

Epiceries

Viande

Textiles, cuir

Meubles, tapis

Sports, jeux, papeterie

Photo, horlogerie et joaillerie

Cosmétiques, coiffure

Fleurs

Librairies

Industrie

Ateliers

Électronique, mécanique

Manufacture textile

Imprimerie, activités graphiques

Essais de couleur

Ateliers de peinture

Entrepôts

Pépiniéristes

Bureaux, écoles

Bureaux

Salles de conférence

Locaux d’enseignement

Vestibules, couloirs

Autres

Habitations

Restaurants

Musées

Sport, zones polyvalentes

Chambres d’hôpital

Salles de traitement

Source : Philips

Solution acceptable

Technique d’éclairage et données techniques

TECHNIQUE D’ECLAIRAGE

LED

Les développements rapides dans le domaine des LED entraînent en permanence des modifications au niveau des caractéristiques techniques de ces produits. Vous trouverez toujours les éventuelles adaptations et mises à jour de ces spécifications sur l’e-shop de Cebeo. Avant de vous présenter l’aperçu de notre sélection d’appareils LED, nous vous proposons déjà en guise d’introduction un certain nombre d’éléments utiles à savoir en ce qui concerne l’éclairage LED.

LES AVANTAGES DES LED

La LED présente de nombreux avantages par rapport à l’éclairage traditionnel : une basse consommation d’énergie, une longue durée de vie, le respect de l’environnement, l’absence de rayonnement UV, l’absence de temps de préchauffage, la résistance aux chocs sont quelques-uns de ces avantages.

1. FAIBLE CONSOMMATION D’ENERGIE

La LED consomme près de 10 fois moins d’énergie qu’une solution halogène. Par rapport aux lampes à économie d’énergie, lampes fluorescentes et lampes à décharge, la consommation d’énergie est 3 à 5 fois moins élevée..

2. DURABLE

Les luminaires LED ont une durée de vie qui est de 5 à même 30 fois plus longue que celle des sources lumineuses traditionnelles, en fonction du type de source lumineuse avec laquelle la comparaison est faite. Dans ce catalogue, la durée de vie est exprimée en nombre d’heures de fonctionnement. Après la durée de vie indiquée, 70 % du rendement en lumens d’origine du luminaire est encore garanti.

3. PAS DE TEMPS DE PRECHAUFFAGE

Un module LED n’a pas besoin de temps de préchauffage pour atteindre son niveau d’éclairement maximal. Un appareil LED peut également être allumé et éteint aussi souvent qu’on le souhaite sans que cela n’influence négativement cette durée de vie. Il s’agit d’un avantage très important lorsque cet appareil est combiné avec des détecteurs de présence ou de mouvement.

4. STABLE

Les LED résistent aux vibrations et aux chocs.

7. PAS DE RAYONS UV

La LED n’émet pas d’UV.

5. REGLABLE

La LED peut être dimmée. Il faut pour cela disposer d’un driver dimmable.

8. RESPECTUEUX DE L’ENVIRONNEMENT

Les systèmes LED demandent peu d’entretien et doivent beaucoup moins être remplacés que les solutions d’éclairage traditionnelles. De plus, par rapport à certaines lampes, les LED ne demandent pas de traitement chimique spécial des déchets parce qu’elles ne contiennent pas de mercure.

6. MINIATURISATION

Le design minimaliste des LED permet de lancer sur le marché des nouveaux luminaires miniaturisés.

9. ABORDABLE

Ce n’est un secret pour personne qu’à l’acquisition les systèmes LED sont plus chers, mais les économies d’énergie réalisées et leur longue durée de vie rendent les LED vraiment rentables. Les spécialistes en éclairage de Cebeo vous feront volontiers un calcul du ROI (Return On Investment) pour votre projet d’éclairage spécifique.

LES LED NE PRESENTENT DONC

PAS DE DESAVANTAGES ?

L’uniformité de la couleur peut présenter un problème, certainement dans le cas de LED de moindre qualité (moins chères).

Dans le cas de la lumière du jour, de l’halogène et de l’incandescence, l’ensemble du spectre est présent. Il est très important que la LED réponde autant que possible à cette condition. Outre cet indice de rendu de couleur, il est très important de disposer d’une bonne température de couleur pour obtenir un résultat de qualité pour votre projet d’éclairage. Le choix de la qualité est crucial.

L’utilisation de produits LED inadéquats porte préjudice à l’image des LED. Partout dans le monde on fabrique de ‘bonnes’ et de ‘mauvaises’ LED. Il est un fait que les produits de qualité et les labels de qualité coûtent plus cher. C’est cependant justifié étant donné que ces fabricants consentent d’importants investissements afin de garantir cette qualité.

CONSEIL

Le choix d’un produit LED adéquat n’est cependant pas toujours évident. C’est la raison pour laquelle vous pouvez toujours vous adresser aux spécialistes de Cebeo qui vous conseilleront volontiers et mettront leurs connaissances à votre service afin d’élaborer une solution LED de qualité pour vos projets spécifiques.

DONNEES TECHNIQUES

Sécurité électrique (classe)

Les équipements électriques sont classés en fonction de leur degré de protection contre les chocs électriques. Dans des conditions de fonctionnement, de service et de maintenance normales, les luminaires doivent être protégés contre les chocs électriques.

La sécurité d’un luminaire dépend de certains facteurs électriques, mécaniques et thermiques, qu’il s’agisse de conditions normales ou anormales. La classification de sécurité électrique établie par la CEI distingue quatre classes de luminaires: les classes 0, I, II, III. Luminaires de la classe 0 (uniquement isolation de base).

CLASSE I

Les luminaires de cette classe sont non seulement isolés contre les chocs électriques, mais ils sont pourvus également d’un point de mise à la terre (étiqueté) reliant toutes les parties métalliques exposées susceptibles de se trouver sous tension en cas de défaillance.

Lorsque le luminaire est doté d’un cordon d’alimentation flexible, celui-ci doit comporter un fil de terre. A défaut, le degré de protection électrique offert par le luminaire est assimilé à celui de la Classe 0.

Lorsque le luminaire est équipé d’un bloc de connexion au lieu d’un cordon d’alimentation, le boîtier métallique doit être relié à la borne de terre du bloc de connexion. Le dispositif de mise à la terre du luminaire doit en tout état de cause satisfaire aux conditions fixées par la Classe I.

CLASSE II

Les luminaires de la Classe II sont conçus de manière à ce que leurs parties métalliques exposées ne puissent jamais se trouver sous tension. Pour ce faire, on recourt à une isolation double ou renforcée, sans terre de protection. Dans le cas d’un luminaire doté d’une borne de mise à la terre servant à l’amorçage de la lampe, mais là où la terre n’est pas reliée aux éléments métalliques accessibles, le luminaire est néanmoins assimilé à la Classe I.

Un luminaire doté d’une isolation double ou renforcée et pourvu d’une mise à la terre de protection ou d’une borne de mise à la terre, doit être considéré comme appartenant à la Classe I.

Toutefois, si le fil de terre passe dans le luminaire, s’il fait partie du câblage de l’installation et qu’il est électriquement isolé du luminaire au moyen d’une isolation de Classe II, le luminaire reste assimilé à la Classe II.

CLASSE III

Les luminaires de cette classe ont une protection contre les chocs électriques reposant sur une alimentation en très basse tension de sécurité (TBTS) et qui n’engendrent pas de tensions supérieures aux TBTS (50 V ca Veff.). Une tension de service en c.a. de 42 V maximum est courante. Un luminaire de Classe III ne doit pas être doté d’une protection par mise à la terre.

Protection contre les chocs électriques

Classe de sécurité Symbole Protection

0 aucun Isolation principale (non recommandé)

I Isolation de base plus mise à la terre

II Isolation double ou renforcée, pas de moyen de protection par mise à la terre

III Alimentation sous très basse tension de sécurité (<50V)

DONNEES TECHNIQUES

Protection contre les chocs mécaniques

La résistance à l’impact d’un luminaire définit la protection de celui-ci contre les chocs mécaniques. La norme européenne EN 50102 fixe les degrés de protection contre l’impact mécanique extérieur (code IK) et la méthode d’essai. Le boîtier du luminaire doit résister à l’énergie définie du choc mécanique sans perdre sa sécurité électrique et mécanique, ni affecter son fonctionnement de base.

Plus concrètement, cela signifie qu’après le choc, une déformation du réflecteur et du boîtier est autorisée, mais il ne peut y avoir ni rupture des lampes ni risque électrique et le luminaire doit toujours répondre à la classification IP spécifiée. La résistance à l’impact s’exprime au moyen d’un code de deux lettres suivies de deux chiffres, par exemple IK06, lié à l’énergie d’impact exprimée en joules.

Protection contre les chocs mécaniques

Code-IK Energie d’impact

IK00 -

IK01 0.15 J

Description

IK02 0.2 J Standard

IK03 0.35 J

IK04 0.5 J Standard plus

IK05 0.7 J

IK06 1 J

IK07 2 J Renforcé

IK08 5 J Protégé contre le vandalisme

IK09 10 J

IK10 20 J Protégé contre le vandalisme

Inflammabilité

Les luminaires peuvent toujours être montés sur des matériaux de construction non inflammables comme le béton et la pierre. En revanche, lorsqu’ils sont montés sur des matériaux inflammables, il convient de prendre des mesures spéciales. Les luminaires pour lampes à décharge portant le sigle F peuvent être montés sur des surfaces qui ne s’enflamment pas sous 200°C. Les luminaires pour lampes à décharge marqués du signe FF présentent une température de surface limitée et peuvent donc se monter sur des substrats facilement inflammables.

Marquage des luminaires concernant l’inflammabilité et la distance minimum :

Symbole Application

Aucun

Caractéristiques du matériau du plafond

Convient au montage des surfaces non inflammables Pierre, béton

Convient au montage sur des surfaces normalement inflammables

Convient au montage sur des surfaces facilement inflammables

Normes et agréations

Agrément allemand pour les appareils d’éclairage

Agrément européen général pour les appareils d’éclairage

Conformément à la réglementation européenne

Température d’inflammation du matériau

> 200°C; certain retard de combustion

Température d’inflammation du matériau < 200 °C; pas de retard de combustion

D Sur les surfaces horizontales soumises à la poussière, la température de 90 °C ne peut pas être dépassée; sur toutes les surfaces verticales, la température de 150 °C ne peut pas être dépassée.

Produits adaptés à une installation directe sur des matériaux normalement inflammables.

Degré de protection

IP X1 X2

Selon IEC 529 - EN 60529 - NBN C20-529

X1

Protection contre les contacts avec les pièces sous tension. Protection contre les contacts de corps solides.

contre la pénétration de liquides

Protection contre la pénétration de corps solides supérieurs à 50 mm

Protection contre les contacts des doigts et contre la pénétration de corps solides supérieurs à 12 mm

/ Protection contre les contacts d’outils et contre la pénétration de corps solides supérieurs à 2,5 mm

/ Protection contre les contacts d’outils fins et contre la pénétration de corps solides supérieurs à 1 mm

Protection totale contre les contacts et contre les dépôts nuisibles de poussières

totale contre les contacts et contre la pénétration de poussière

Chutes verticales de gouttes d’eau

Chutes de gouttes d’eau (15° par rapport à verticale)

Chute d’eau en pluie (60° par rapport à verticale)

Projections d’eau dans n’importe quelle direction (360°)

Jets d’eau dans n’importe quelle direction (360°)

Conditions similaires à celles existant sur le pont d’un navire

permanente

Technique d’éclairage et données techniques

DONNEES TECHNIQUES

Nouvelle norme pour l’éclairage des lieux de travail NEN-EN 12464-1:2011

Pour de plus amples informations sur la norme pour l’éclairage des lieux de travail, nous vous orientons vers notre site Web www.cebeo.be ou vers votre spécialiste en éclairage chez Cebeo.

Reprise de matériel

En principe, les reprises ne sont pas acceptées, exception faite de cas relevant de la garantie. Dans des cas particuliers où une reprise est inévitable, nous nous réservons le droit de porter en compte des frais de reprise. Des marchandises renvoyées sans communication préalable ne peuvent en aucun cas être créditées. Nous vous demandons dès lors avant tout retour de matériel, un accord écrit stipulant notamment des données telles le bon de livraison ou le numéro de facture. Le renvoi doit se faire franc de port et ne peut, en outre, être accepté qu’à condition que les marchandises soient emballées sans avoir été endommagées dans leur emballage d’origine prévu pour le transport.

Les travaux sur mesure et les réalisations spéciales, hors standard, ne seront en aucun cas repis.

Conditions de livraison

Les conditions générales de vente stipulées sur le bon de commande ou la facture seront d’application. Ce catalogue comprend la gamme standard des appareils d’éclairage TECHNOLUX. TECHNOLUX est spécialisé en appareils d’éclairage sur mesure. C’est en étroite collaboration avec nos clients que nous développons des installations qui offrent une solution à tous leurs problèmes d’éclairage.

La grande majorité des luminaires TECHNOLUX sont livrés de stock. Les modèles moins courants sont fournis dans des délais parfaitement raisonnables. Les stocks de produits courants sont approvisionnés par des livraisons quotidiennes. Une distribution bien organisée permet une livraison rapide et efficace des produits que vous commandez. Si vous le désirez, vous pouvez également retirer les produits au comptoir ou à l’entrepôt self-service de la filiale ou du point de vente Cebeo le plus proche. Notre personnel qualifié et nos conseillers spécialisés y sont à votre disposition pour toute information et tout conseil. WWW.CEBEO.BE LES DESSINS,

Cette publication remplace intégralement toutes les versions antérieures.

FILIALES DE VENTE

1040 Etterbeek Boulevard Louis Schmidt 3/1

1090 Brussels (Jette) avenue Carton de Wiartlaan 74

1090 Brussels (Jette) Jetsesteenweg / chaussée de Jette 407

1130 Brussels (Haren) Sint-Stevens-Woluwestraat / Rue de Woluwe-Saint-Etienne 55

1301 Wavre (Bierges) rue Provinciale 263

1440 Braine-le-Château Parc Industriel 13a

1620 Drogenbos W.A. Mozartlaan 10

2100 Deurne Kruiningenstraat 14

2300 Turnhout Veedijk 31

2440 Geel Bell-Telephonelaan 3A

2610 Wilrijk Kleine Doornstraat 299

2800 Mechelen (Nekkerspoel) Maanstraat 9

3001 Leuven (Heverlee) Ambachtenlaan 31A

3500 Hasselt Het Dorlik 3

4040 Herstal Parc Industriel des Hauts-Sarts, 1ère avenue 2

4460 Grâce-Hollogne rue de Wallonie 13 – zoning industriel

4820 Verviers (Dison) avenue du Jardin-Ecole 43

5020 Namur (Suarlée) Z.I. de Rhisnes, rue du Fond du Maréchal 15

6040 Charleroi Zoning Industriel - 1ère rue 1

6800 Libramont Parc d'activités Economiques de Recogne

6900 Marche-en-Famenne Boucle de la Famenne 23

7000 Mons Grand Route 212

7600 Péruwelz rue de l’Europe 14

7700 Mouscron rue de la Royenne 47b

8200 Brugge (Waggelwater) Lieven Bauwensstraat 10

8400 Oostende Plantijnstraat 4

8520 Kuurne Industrielaan 3

8630 Veurne Koksijdestraat 18

8790 Waregem Eugène Bekaertlaan 59

9000 Gent New Orleansstraat 10

9140 Temse Laagstraat 25

9160 Lokeren Dijkstraat 19 - industriezone E17/1089

9320 Erembodegem Brusselbaan 287a - 289a

9620 Zottegem Opstalstraat 1C

9700 Oudenaarde Serpentstraat 96A

9800 Deinze Georges Martensstraat 6

T 02/739.47.70 F 02/739.47.99 brabant@cebeo.be

T 02/421.39.00 F 02/424.18.82 brabant@cebeo.be

T 02/421.39.00 F 02/218.50.62 brabant@cebeo.be

T 02/247.93.30 F 02/247.95.97 brabant@cebeo.be

T 010/42.12.12 F 010/41.78.21 brabant@cebeo.be

T 02/366.94.61 F 02/366.04.11 brabant@cebeo.be

T 02/334.12.10 F 02/331.20.10 brabant@cebeo.be

T 03/360.93.20 F 03/360.93.21 antwerpen@cebeo.be

T 014/44.84.84 F 014/44.84.80 antwerpen@cebeo.be

T 014/56.38.10 F 014/56.38.20 antwerpen@cebeo.be

T 03/450.86.00 F 03/458.02.65 antwerpen@cebeo.be

T 015/27.06.53 F 015/21.74.11 antwerpen@cebeo.be

T 016/40.08.48 F 016/40.00.56 brabant@cebeo.be

T 011/26.04.00 F 011/23.66.50 limburg@cebeo.be

T 04/345.96.96 F 04/345.96.89 herstal@cebeo.be

T 04/239.73.00 F 04/239.73.03 gracehollogne@cebeo.be

T 087/56.03.74 F 087/56.03.76 verviers@cebeo.be

T 081/72.17.40 F 081/72.17.50 namur@cebeo.be

T 071/29.73.73 F 071/29.73.74 charleroi@cebeo.be

T 061/21.01.80 F 061/21.01.89 libramont@cebeo.be

T 084/24.40.00 F 084/24.48.40 marcheenfamenne@cebeo.be

T 065/40.24.40 F 065/35.45.19 mons@cebeo.be

T 069/77.96.66 F 069/77.65.42 peruwelz@cebeo.be

T 056/56.16.16 F 056/56.16.10 mouscron@cebeo.be

T 050/45.78.78 F 050/32.34.26 brugge@cebeo.be

T 059/56.05.60 F 059/70.02.32 oostende@cebeo.be

T 056/36.48.00 F 056/36.48.10 kuurne@cebeo.be

T 058/31.51.44 F 058/31.52.90 veurne@cebeo.be

T 056/23.84.80 F 056/23.84.81 waregem@cebeo.be

T 09/255.76.76 F 09/255.76.26 gent@cebeo.be

T 03/250.51.25 F 03/250.51.20 antwerpen@cebeo.be

T 09/348.29.51 F 09/349.05.80 lokeren@cebeo.be

T 053/21.27.93 F 053/77.93.80 erembodegem@cebeo.be

T 09/360.29.81 F 09/360.14.02 zottegem@cebeo.be

T 055/23.22.00 F 055/23.22.09 oudenaarde@cebeo.be

T 09/381.59.00 F 09/381.59.01 deinze@cebeo.be

TECHNIQUE D’ECLAIRAGE ET DONNEES TECHNIQUES

INTERIEUR EXTERIEUR ACCESSOIRES INDEX

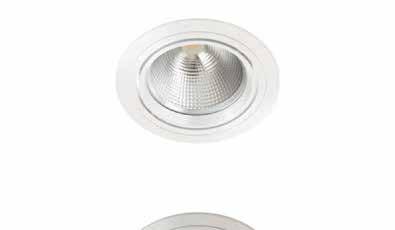

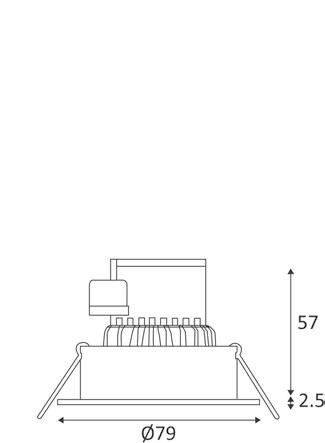

INDAL

Spot encastré, orientable

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium

• Montage : à encastrer

• Diffuseur : verre

• Durée de vie : 25.000 h

• Fixation par ressorts à torsion

• Convertisseur non-dimmable courant continu déporté fourni

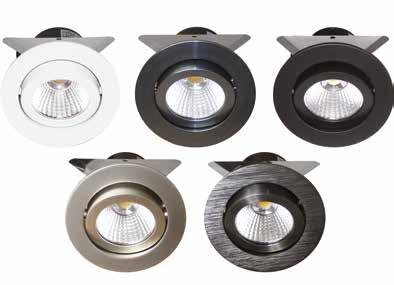

INDAL DIM

Spot encastré, orientable, dimmable

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium

• Montage : à encastrer

• Diffuseur : verre

• Durée de vie : 25.000 h

• Fixation par ressorts à torsion

• Convertisseur dimmable (par phase cut) courant continu déporté fourni

• Disponible en noir, antracite, titane, tungstène

Référence Description

SPOT/DOWNLIGHT

INDAL 230V

Spot encastré, orientable, 230V avec des ressorts

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc mat

• Réflecteur : aluminium

• Tension : 230 V

• Montage : à encastrer

• Diffuseur : verre

• Durée de vie : 25.000 h

• Fixation par ressorts à torsion

• Bornier automatique

• Driver intégré

Référence

INDAL LAM 230V

Spot encastré, orientable, 230V avec des lamelles

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium

• Tension : 230 V

• Montage : à encastrer

• Diffuseur : verre

• Durée de vie : 25.000 h

• Fixation par lamelles

• Bornier automatique

• Driver intégré dimmable (par phase cut)

INDY

Spot encastré base, fixe 230V

Caractéristiques

• Matériau du boîtier : plastique

• Couleur du boîtier : blanc mat

• Tension : 230 V

• Montage : à encastrer

• Diffuseur : opalin

• Durée de vie : 25.000 h

• Fixation par ressorts à torsion

• Driver intégré

Référence

INDAL IP

Spot encastré fixe étanché

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium

• Montage : à encastrer

• Diffuseur : verre

• Durée de vie : 25.000 h Référence

• Fixation par ressorts à torsion

• Convertisseur non-dimmable courant continu déporté fourni

• Dimming est possible à condition qu’on commander le driver dimmable séparément

Accessoires Référence

SPOT/DOWNLIGHT

INDAL IP 230V

Spot encastré fixe étanché 230V

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc mat

• Réflecteur : aluminium

• Tension : 230 V

• Montage : à encastrer

• Diffuseur : verre

• Durée de vie : 25.000 h

• Fixation par ressorts à torsion

• Bornier automatique

• Driver intégré

Référence

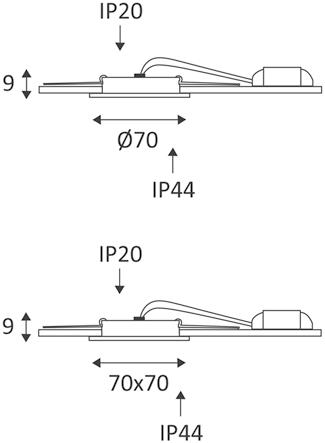

INKA

Spot encastré des meubles

Caractéristiques

• Matériau du boîtier : aluminium

• Tension : 12 V DC

• Montage : à encastrer

• Diffuseur : verre opalin

• Durée de vie : 25.000 h

• Fixation par lamelles

• Convertisseur non-dimmable déporté fourni, peut être placé à max. 10 m de l’appareil

SPOT/DOWNLIGHT

ELIE - ELIR

Downlight décoratif, non-orientable

Caractéristiques

• Matériau du boîtier : aluminium

• Montage : à encastrer

• Diffuseur : plaque de verre décorative

• Durée de vie : 40.000 h

• Courant LED : 350 mA

• Driver non compris

Accessoires

ELQ

Downlight, non-orientable

Caractéristiques

• Couleur du boîtier : gris clair

• Montage : à encastrer

• Diffuseur : verre satiné

• Durée de vie : 45.000 h

• Courant LED : 700 mA

• Driver non compris

• Cadre frontal en aluminium

• Corps de refroidissement en aluminium

Accessoires

Référence

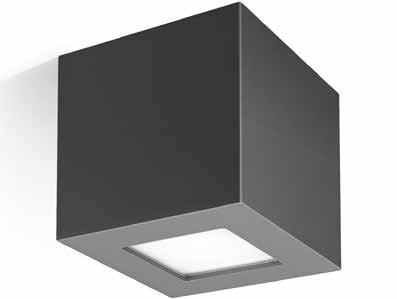

Plafonnier décoratif, non-orientable, projets résidentiels

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre clair

• Durée de vie : 45.000 h Référence

• Driver compris

• Egalement disponible en version suspendue (sur demande)

• Pas dimmable

MACROS PRO

Downlight, non-orientable

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc mat

• Réflecteur : aluminium

• Tension : 230 V

• Température de service : -10 °C + 45 °C

• Montage : à encastrer

• Diffuseur : verre clair

• Durée de vie : 40.000 h (L80B20)

• Driver compris

Référence

SPOT/DOWNLIGHT

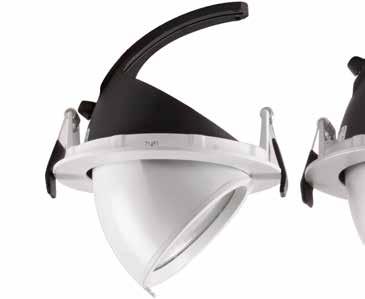

PURA

Downlight encastré orientable

Caractéristiques

• Matériau du boîtier : aluminium moulé par injection, laqué par poudrage

• Couleur du boîtier : blanc

• Réflecteur : aluminium facetté

• Tension : 220 - 240 V

• Montage : à encastrer

• Durée de vie : 50.000 h (L90B10)

• Egalement disponible en noir et en argent

• Convertisseur raccordé en boîtier d’alimentation séparé compris

• Refroidissement passif

• Fixation par ressort

• Accessoires additionnels voir page 158

PULL MINI

Downlight / Wallwasher

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium anodisé de haute pureté

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible en noir ou en gris

Référence

PULL MAXI

Downlight / Wallwasher 1500 - 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium anodisé de haute pureté

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h

• Driver compris

• Disponible avec CRI 90

• Pas dimmable

• Disponible en version DALI

• Disponible en noir ou en gris

PULL MAXI

Downlight / Wallwasher 3000 - 4000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium anodisé de haute pureté

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h

• Driver compris

• Disponible avec CRI 90

• Pas dimmable

• Disponible en version DALI

• Disponible en noir ou en gris

PULL MAXI

Downlight / Wallwasher 2000 - 3000 lm, pour food/retail

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium anodisé de haute pureté

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible en noir ou en gris

INOX ROND

Downlight rond, version 1-lampe, 1500 - 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX ROND

Downlight rond, version 1-lampe, 3000 - 4000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

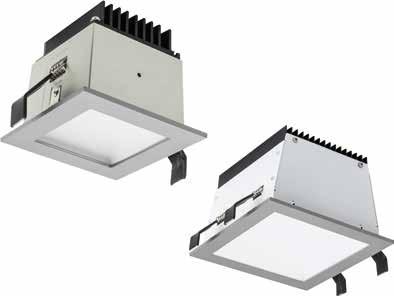

INOX CARRE

Downlight carré, version 1-lampe, 1500 - 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX CARRE

Downlight carré, version 1-lampe, 3000 - 4000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 2-lampes, 2x 1500 - 2x 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 2-lampes, 2x 3000 - 2x 4000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 3-lampes, 3x 1500 - 3x 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 3-lampes, 3x 3000 - 3x 4000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX ROND

Downlight rond, version 1-lampe pour food/retail, 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX ROND

Downlight rond, version 1-lampe pour food/retail, 3000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX CARRE

Downlight carré, version 1-lampe pour food/retail, 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX CARRE

Downlight carré, version 1-lampe pour food/retail, 3000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 2-lampes pour food/retail, 2x 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 2-lampes pour food/retail, 2x 3000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 3-lampes pour food/retail, 3x 2000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

INOX RECTANGLE

Downlight rectangulaire, version 3-lampes pour food/retail, 3x 3000 lm

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium avec haute pureté 99,8%

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 40.000 h Référence

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en noir ou en gris

BASCULE

Downlight à encastrer orientable, rectangulaire

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible avec CRI 90

• Disponible en 2700 K

• Disponible en noir ou en gris

Référence

BASCULE

Downlight à encastrer orientable, rectangulaire pour food/retail

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h

• Driver compris

• Pas dimmable

• Disponible en version DALI

• Disponible en noir ou en gris

LOGO Round

Plafonnier, non-orientable

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression et peint

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : polycarbonate satiné

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Joints en polymères

Référence

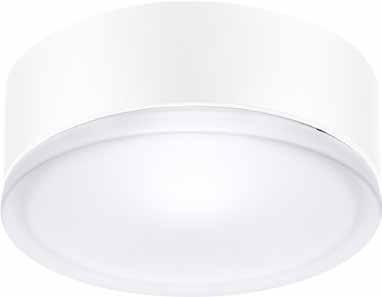

DROP 28

Plafonnier/applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : technopolymère

• Réflecteur : aluminium

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre pressé satiné

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Clips en acier chromé

• Joints en silicone

• Egalement disponible, sur demande: pictogrammes autocollants

DROP 22

Plafonnier/applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : technopolymère

• Réflecteur : aluminium

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre pressé satiné

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Clips en acier chromé

• Joints en silicone

• Egalement disponible, sur demande: pictogrammes autocollants

RKL LED

Plafonnier/applique à diffuseur plexi

Caractéristiques

• Matériau du boîtier : base en métal

• Couleur du boîtier : blanc / opale

• Tension : 230 V

• Montage : apparent

• Diffuseur : PMMA

• Durée de vie : 50.000 h (L80B10)

• Driver compris

• Accessoires: anneaux décoratifs, voir page 159

401

401

RKL LED avec détecteur HF

Plafonnier/applique à diffuseur plexi avec détecteur HF

Caractéristiques

• Matériau du boîtier : base en métal

• Couleur du boîtier : blanc / opale

• Tension : 230 V

• Montage : apparent

• Diffuseur : PMMA

• Durée de vie : 50.000 h (L80B10)

Référence W lm K Dimensions ø (x L) x H mm Dimmable Remarque

401 RKL2LED112WWHF 1 x 12 1050 3000 ø 300 x 105 Non dimmable

401 RKL2LED112NWHF 1 x 12 1100 4000 ø 300 x 105 Non dimmable

401 RKL3LED112WWHF 1 x 12 1050 3000 ø 375 x 125 Non dimmable

401 RKL3LED112NWHF 1 x 12 1100 4000 ø 375 x 125 Non dimmable 401 RKL4LED112NWHF 1 x 12 1050 4000 ø 480 x 150 Non dimmable L90B10

401 RKL4LED212NWHF 2 x 12 1950 4000 ø 480 x 150 Non dimmable L90B10

401 RKL6LED412WWHF 4 x 12 4000 3000 ø 600 x 165 Non dimmable

401 RKL6LED412NWHF 4 x 12 4200 4000 ø 600 x 165 Non dimmable

• Driver compris

• Accessoires: anneaux décoratifs, voir page 159

RKL Aqua LED

Plafonnier/applique éclaboussure

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : apparent

• Diffuseur : PMMA opale

• Durée de vie : 50.000 h

Référence W lm K Dimensions ø (x L) x H mm Dimmable

401 RKL2LED112WWIP 1 x 12 1050 3000 ø 300 x 115 Non dimmable

401 RKL2LED112NWIP 1 x 12 1100 4000 ø 300 x 115 Non dimmable

401 RKL3LED112WWIP 1 x 12 1050 3000 ø 375 x 135 Non dimmable

401 RKL3LED112NWIP 1 x 12 1100 4000 ø 375 x 135 Non dimmable

401 RKL4LED212NWIP 2x 12 1950 4000 ø 480 x 160 Non dimmable

401 RKL4LED312WWIP 3 x 12 3350 3000 ø 480 x 160 Non dimmable

401 RKL4LED312NWIP 3 x 12 3500 4000 ø 480 x 160 Non dimmable

• Driver compris

• Accessoires: anneaux décoratifs, voir page 159

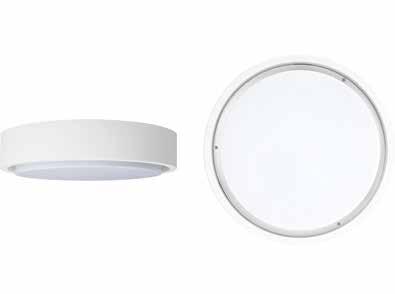

SOLA

Plafonnier / Applique murale, antivandale, standard, avec secour et détecteur

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : blanc

• Tension : 220-240 V

• Température de service : - 25 °C + 45 °C

• Montage : apparent

• Diffuseur : polycarbonate opale

• Durée de vie : 50.000 h

• Driver compris

• Résistant au vandalisme

• Verrouillage du diffuseur à l’aide de vis inox antivandalisme M5

• Bit 2 points compris

• Livré avec platine de puissance LED SMD en Metal-Core autodissipante et basculante

• Pas dimmable

Référence W lm K Angle de rayonnement Autonomie de secours h

401 S0183 18 1450 3000 120°

401 S0184 18 1550 4000 120°

401 S0183EME 18 1450 3000 120° 3

401 S0184EME 18 1550 4000 120° 3

SOLA

Plafonnier / Applique murale, antivandale, standard, avec secour et détecteur

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : blanc

• Tension : 220-240 V

• Température de service : - 25 °C + 45 °C

Référence W lm K

DÉTECTEUR DE MOUVEMENT HF

DÉTECTEUR DE MOUVEMENT RF MASTER

• Montage : apparent

• Diffuseur : polycarbonate opale

• Durée de vie : 50.000 h

• Driver compris

• Résistant au vandalisme

• Verrouillage du diffuseur à l’aide de vis inox antivandalisme M5

• Bit 2 points compris

• Livré avec platine de puissance LED SMD en Metal-Core autodissipante et basculante

• Pas dimmable

Autonomie de secours h

RF SLAVE

401

DÉTECTEUR DE MOUVEMENT HF ET URGENCE

Multi+ 30 PC

Plafonnier / Applique murale, antivandale, standard, dimmable, avec détecteur

Caractéristiques

• Matériau du boîtier : technopolymère

• Couleur du boîtier : blanc

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : polycarbonate opale résistant au vandalisme

• Durée de vie : 60.000 h (L80B20)

• Driver compris

• Résistant au vandalisme

• Joints en silicone anti vieillissement

• Livré avec platine de puissance LED SMD en Metal-Core autodissipante et basculante

• Appareil prédisposé pour le raccordement en cascade

• Possibilité d’alimentation avec un tube (diamètre maximal 20 mm)

• Vis de fermeture en acier inox, anti-vandalisme

QUADRO-LITE LED

Plafonnier/applique à diffuseur plexi, à faible UGR

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : blanc

• Tension : 230 V

Référence W lm

401 QLLED0P16WW 8

401

401 QLLED0P112WW 12

401 QLLED0P112NW 12

401 QLLEDPR112NW 12 1150

• Montage : apparent

• Diffuseur : PMMA

• Durée de vie : 50.000 h (L70B10)

• Driver compris

RONDO-LITE LED

Plafonnier/applique à diffuseur plexi

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : apparent

• Diffuseur : PMMA

• Durée de vie : 50.000 h (L80B10)

Référence W lm K Dimensions ø (x L) x H mm Dimmable OPALE

401 RLLED0P24,5WW 2 x 4,5 800 3000 ø 360 x 90 Non dimmable

401 RLLED0P2,4,5NW 2 x 4,5 800 4000 ø 360 x 90 Non dimmable

401 RLLED0P112WW 1 x 12 950 3000 ø 360 x 90 Non dimmable

401 RLLED0P112NW 1 x 12 950

PRISMATIQUE

401 RLLEDPR112WW 1 x 12 1150 3000 ø 360 x 90 Non dimmable

401 RLLEDPR112NW 1 x 12 1150 4000 ø 360 x 90 Non dimmable

• Driver compris

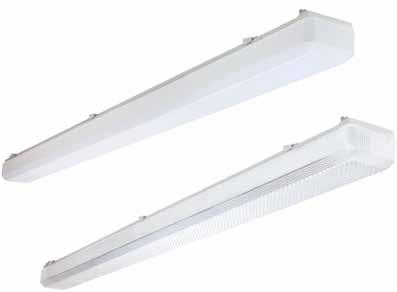

AOT LED

Plafonnier apparent

Caractéristiques

• Matériau du boîtier : acier

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre acryl PMMA

• Durée de vie : 50.000 h

Référence W lm K Dimensions L x B x H mm BASE

401 ALS-BASLED 650 25 4000 660

401 ALS-BASLED 1200 40 4000 1270

401 ALS-BASLED 1500 60 4000 1570

DIFFUSEUR OPALIN

401 0P-RWA0 118 2750 650 x 105 x 85

401 0P-RWA0 136 4450 1260 x 105 x 85

401 0P-RWA0 158 6250 1560 x 105 x 85

DIFFUSEUR PRISMATIQUE

401 PP-RWAP 118 3150 650 x 105 x 85

401 PP-RWAP 136 5000 1260 x 105 x 85

401 PP-RWAP 158 6950 1560 x 105 x 85

/ 1260 / 1560

• Driver compris

• Une luminaire complet est constitué de la combinaison d’un base + un diffuseur

• Avec arêtes droites

Euro-Line LED

Plafonnier apparent

Caractéristiques

• Matériau du boîtier : acier

• Couleur du boîtier : blanc

• Tension : 230 V

/ 1270 / 1570

• Montage : apparent

• Diffuseur : verre acryl PMMA

• Durée de vie : 50.000 h

Référence W lm Dimensions L x B x H mm Dimmable BASE

401 ALS-BASLED 650 25 660

401 ALS-BASLED 1200 40 1270

401 ALS-BASLED 1500 60 1570 DIFFUSEUR OPALIN

401 EL2-ST0 118 2300 660 x 105 x 90 Non dimmable

401 EL2-ST0 136 4300 1270 x 105 x 90 Non dimmable

401 EL2-ST0 158 6400 1570 x 105 x 90 Non dimmable DIFFUSEUR PRISMATIQUE

401 EL2-STP 118 2700 660 x 105 x 90 Non dimmable

401 EL2-STP 136 4900 1270 x 105 x 90 Non dimmable

401 EL2-STP 158 6900 1570 x 105 x 90 Non dimmable

• Driver compris

• Une luminaire complet est constitué de la combinaison d’un base + un diffuseur

• Avec arêtes biseautées

Rayled

Plafonnier apparent

Caractéristiques

• Matériau du boîtier : acier laqué

• Couleur du boîtier : blanc

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : PMMA opale

• Durée de vie : 60.000 h (L80B10)

Référence W lm K Dimensions L x B x H mm Dimmable IP20

401 RAYLED36840 35 4050 4000 1235 x 95 x 72 Non dimmable 401 RAYLED51840 51 5900 4000 1235 x 95 x 72 Non dimmable IP44

401

• Driver compris

• Disponible avec convertisseur DALI

• Disponible en version avec unité de secours (3 h)

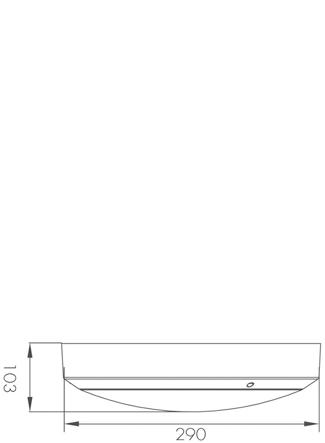

RT44

Applique apparent ou plafonnier éclaboussure

Caractéristiques

• Matériau du boîtier : aluminium traité époxy

• Couleur du boîtier : blanc

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : polycarbonate opale

• Durée de vie : 50.000 h Référence

• Driver compris

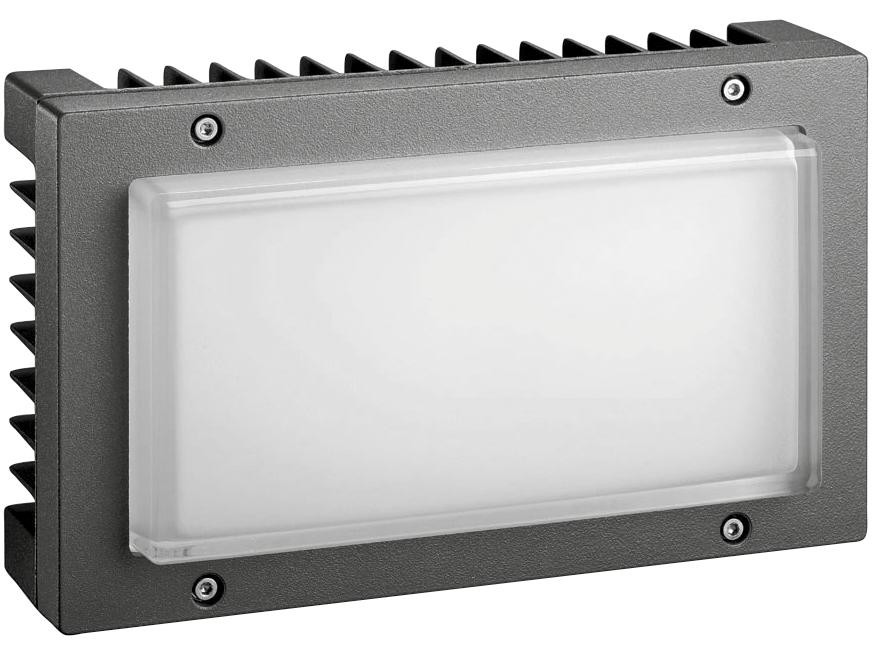

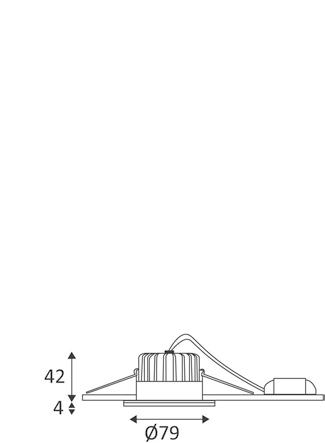

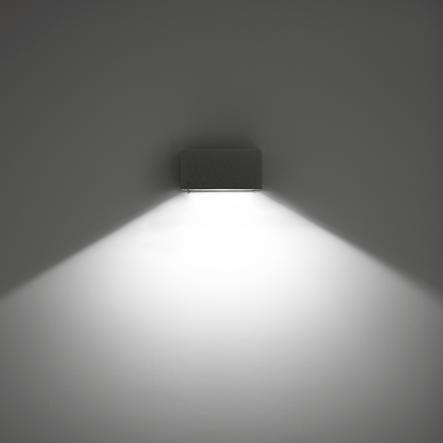

Eclairage d’orientation, encastrement mural

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : gris

• Réflecteur : aluminium

• Tension : 230 V

• Montage : à encastrer

• Durée de vie : 50.000 h Référence

• Driver compris

• Boîtier d’encastrement compris

Accessoires

SPOTS POUR RAIL TRIPHASE

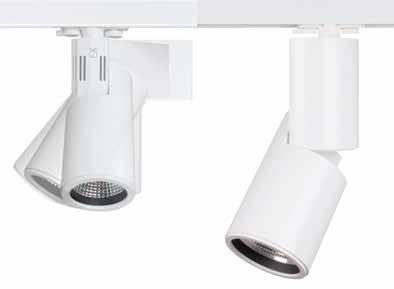

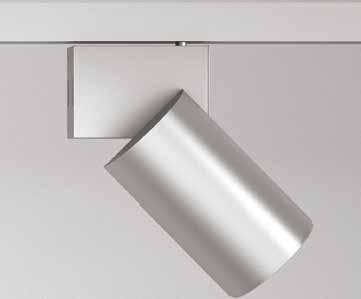

Spot pour rail triphasé

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium

• Tension : 230 V

• Montage : rail triphasé

• Diffuseur : verre clair

• Durée de vie : 45.000 h

• Driver compris

• Disponible avec faisceau 40°

SPOTS POUR RAIL TRIPHASE

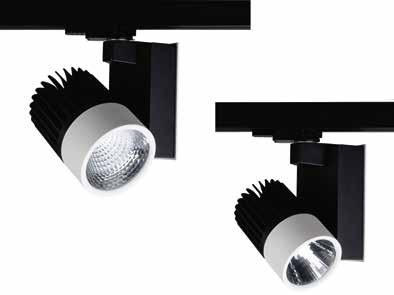

BC SMALL

Spot pour rail triphasé

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h Référence

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

SPOTS POUR RAIL TRIPHASE

BC MEDIUM

Spot pour rail triphasé

Caractéristiques CRI80 IP20 IK02

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible avec CRI 90

• Disponible en 3000 K

SPOTS POUR RAIL TRIPHASE

BC MEDIUM

Spot pour rail triphasé spécial pour food/retail avec alimentaire horizontale

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible en 3000 lm

401

SPOTS POUR RAIL TRIPHASE

BC MEDIUM

Spot pour rail triphasé spécial pour food/retail avec alimentaire verticale

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h Référence

PAIN

401

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible en 3000 lm

SPOTS POUR RAIL TRIPHASE

BC LARGE

Spot pour rail triphasé avec alimentaire horizontale

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible avec CRI 90

• Disponible en 3000 K

SPOTS POUR RAIL TRIPHASE

BC LARGE

Spot pour rail triphasé avec alimentaire verticale

Caractéristiques CRI80 IP20 IK02

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible avec CRI 90

• Disponible en 3000 K

SPOTS POUR RAIL TRIPHASE

BC LARGE

Spot pour rail triphasé spécial pour food/retail avec alimentaire horizontale

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible en 3000 lm

401

SPOTS POUR RAIL TRIPHASE

BC LARGE

Spot pour rail triphasé spécial pour food/retail avec alimentaire verticale

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : rail triphasé

• Durée de vie : 40.000 h Référence

• Driver compris

• Disponible en verdion dimmable DALI

• Disponible en noir, en gris ou en aluminium poli

• Disponible en 3000 lm

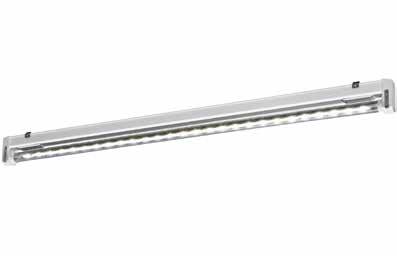

ECLAIRAGE DE CORNICHE

MINILITE LED

Eclairage de corniche, idéal pour l’éclairage sous armoires (de cuisine)

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 230 V

• Montage : tous les accessoires sont compris

• Diffuseur : polycarbonate

• Durée de vie : 20.000 h (L80B10)

• Driver compris

• Possibilité de montage en ligne, max. 10 appareils

Référence

401

401

401

401

401

401

ECLAIRAGE DE CORNICHE

Mini LED RD Polycarbonate opalin

Eclairage de croniche

Caractéristiques

• Matériau du boîtier : aluminium laqué extrudé

• Couleur du boîtier : blanc

• Tension : 220-240 V

Référence

• Montage : plafonnier et applique mural

• Diffuseur : polycarbonate opale

•

: 60.000 h

• Driver compris

• Disponible en 3000 K

• Disponible en version DALI

• Disponible avec angle de faisceau asymétrique ou double asymétrique

• Branchement électrique au moyen d’un connecteur rapide externe, prise-fiche

• Embouts en technopolymère

• Vis externes en inox

• Clips pour montage rapide au plafond en acier inoxydable

• Les versions Continuous Line sont équipées de câblage traversant pour l’alimentation en ligne continue, toujours commencer avec ligne normal et agrandir avec le ligne continue + kit de connexion. Max. 40 m, 2A/ EW max. 20 m

• Accesoires: voir page 171

ECLAIRAGE DE CORNICHE

Mini LED FL Polycarbonate transparante

Eclairage de croniche

Caractéristiques

• Matériau du boîtier : aluminium laqué extrudé

• Couleur du boîtier : blanc

• Tension : 220-240 V

Référence

• Montage : plafonnier et applique mural

• Diffuseur : polycarbonate transparent

• Durée de vie : 60.000 h

• Driver compris

• Disponible en 3000 K

• Disponible en version DALI

• Disponible avec angle de faisceau asymétrique ou double asymétrique

• Branchement électrique au moyen d’un connecteur rapide externe, prise-fiche

• Embouts en technopolymère

• Vis externes en inox

• Clips pour montage rapide au plafond en acier inoxydable

• Les versions Continuous Line sont équipées de câblage traversant pour l’alimentation en ligne continue, toujours commencer avec ligne normal et agrandir avec le ligne continue + kit de connexion. Max. 40 m, 2A/ EW max. 20 m

• Accesoires: voir page 171

ECLAIRAGE DE CORNICHE

Mini LED FL Polycarbonate opalin

Eclairage de croniche

Caractéristiques

• Matériau du boîtier : aluminium laqué extrudé

• Couleur du boîtier : blanc

• Tension : 220-240 V

Référence

• Montage : plafonnier et applique mural

• Diffuseur : polycarbonate opale

• Durée de vie : 60.000 h

• Driver compris

• Disponible en 3000 K

• Disponible en version DALI

• Disponible avec angle de faisceau asymétrique ou double asymétrique

• Branchement électrique au moyen d’un connecteur rapide externe, prise-fiche

• Embouts en technopolymère

• Vis externes en inox

• Clips pour montage rapide au plafond en acier inoxydable

• Les versions Continuous Line sont équipées de câblage traversant pour l’alimentation en ligne continue, toujours commencer avec ligne normal et agrandir avec le ligne continue + kit de connexion. Max. 40 m, 2A/ EW max. 20 m

• Accesoires: voir page 171

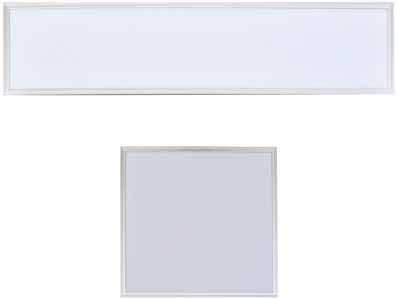

MANGA LED PANEL

Plafonnier à encastrer dans les plafonds à dalles, UGR<19, 117 lm/W

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : aluminium

• Tension : 36-42 V DC

• Température de service : - 25 °C + 50 °C

• Montage : dans les systèmes de faux plafonds 60 x 60 / 120 x 30

• Diffuseur : PMMA opale

• Durée de vie : 70.000 h (L80B20)

• Driver non compris

• Accessoires de montage pour suspension, au plafond ou mural non compris (voir page 168)

• Puissance en fonction de l’alimentation choisie: 30, 40 ou 50 W

• Luminosité en fonction de l’alimentation choisie: 3400, 4600 ou 5500 lm

• Drivers 1-10 V dimmable ou DALI dimmable commander separement, voir page 172

• Unité de secours de 1 ou 3 heures est disponible sur demande

QT LED PANEL

Plafonnier à encastrer dans les plafonds à dalles, UGR<19, 115 lm/W

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Tension : 28-42 V DC

• Température de service : - 25 °C + 45 °C

Référence

• Montage : dans les systèmes de faux plafonds

• Diffuseur : PMMA opale

• Durée de vie : 50.000 h (L80B20)

• Driver non compris

• Standard en RAL9016, mais tous les couleurs RAL sont possibles

• Driver dimmable et driver nondimmable sans scintillement commander separement (page 173)

• Montage apparent, encastré dans gyproc et suspension possible avec des accessoires de montage (page 173)

• Protection mechanique contre les chips LED et le LightGuidingPlate

• Standard fourni avec quick connectionbox = montage rapide et sans outil

FL LED APPARENT ROND

Plafonnier apparent décoratif

Caractéristiques

• Matériau du boîtier : tôle d’acier

• Couleur du boîtier : blanc laqué

• Montage : apparent

• Diffuseur : PMMA opale

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Disponible en version DALI sur demande

• Système hermétique, étanche à la poussière et aux insectes

• Effet halo lumineux vers le plafond

• Direct: 96% / Indirect: 4%

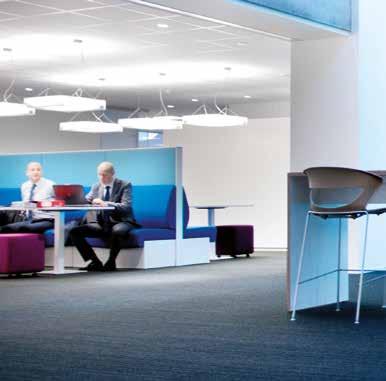

FL LED SUSPENSION ROND

Luminaire décoratif suspendu

Caractéristiques

• Matériau du boîtier : tôle d’acier

• Couleur du boîtier : blanc laqué

• Montage : suspendu

• Diffuseur : PMMA opale

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Disponible en version DALI sur demande

• Système hermétique, étanche à la poussière et aux insectes

• Incl. rosace, filins de suspension Y (1,5 m) et câble d’alimentation transparent

IMAS LED

Plafonnier encastrer asymétrique

Caractéristiques

• Matériau du boîtier : tôle d’acier

• Couleur du boîtier : blanc laqué

• Réflecteur : réflecteur parabolique en aluminium satiné et anodisé

• Tension : 220-240 V

• Montage : luminaire encastré pour plafonds modulés à rails porteurs visibles

• Diffuseur : PMMA

• Durée de vie : 50.000 h (L80B20) Référence

• Driver compris

• Module LED monté sur un profile en aluminium extrudé pour un refroidissement correct

• Lentilles avec une émission asymétrique

• En option: connecteur Wieland

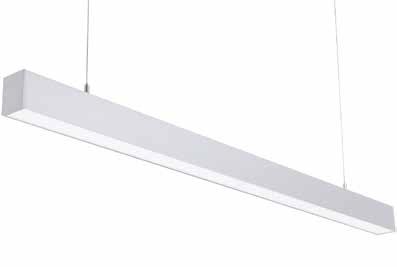

Linearecta

Luminaire suspendu, apparent, encastrer

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : aluminium

• Tension : 230 VAC

• Température de service : - 20 °C + 45 °C

Accessoires

Référence Description 401

401

401 LRSFM Set montage apparent

• Montage : suspendu, apparent, à encastrer

• Diffuseur : opale

• Durée de vie : 30.000 h

• Driver compris

• La finition est entièrement sans écrous et robuste

• Les embouts sont montés magnétiquement après la connexion de l’armature

• Le driver et les modules LED sont montés en interne avec connexion directe sur le 230 VAC

LIGNE LUMINEUSE

Série de profilés apparents/suspendus - Profiles pour les unités electriques

Caractéristiques

• Matériau du boîtier : tôle d’acier

• Couleur du boîtier : blanc laqué, également disponible en noir et en argent

• Montage : montage direct / suspension

Référence Description Dimensions L x B x H mm

PROFILES DE BASE 5 PÔLES

401 TRL54FTL112W Profilé 1124 mm, 5 pôles 1124 x 63 x 81,2

401 TRL54FTL225W Profilé 2248 mm, 5 pôles 2248 x 63 x 81,2

401 TRL54FTL337W Profilé 3372 mm, 5 pôles 3372 x 63 x 81,2

401 TRL54FTL450W Profilé 4496 mm, 5 pôles 4496 x 63 x 81,2

401 TRL56FTL169W Profilé 1686 mm, 5 pôles 1686 x 63 x 81,2

401 TRL56FTL337W Profilé 3372 mm, 5 pôles 3372 x 63 x 81,2

PROFILES DE BASE 7 PÔLES

401 TRL74FTL112W Profilé 1124 mm, 7 pôles 1124 x 63 x 81,2

401 TRL74FTL225W Profilé 2248 mm, 7 pôles 2248 x 63 x 81,2

401 TRL74FTL337W Profilé 3372 mm, 7 pôles 3372 x 63 x 81,2

401 TRL74FTL450W Profilé 4496 mm, 7 pôles 4496 x 63 x 81,2

401 TRL76FTL169W Profilé 1686 mm, 7 pôles 1686 x 63 x 81,2

401 TRL76FTL337W Profilé 3372 mm, 7 pôles 3372 x 63 x 81,2

• Versions standard 5 x 2,5 mm2 et 7 x 2,5 mm2,

• également disponible sur demande:

• 9 x 2,5 mm2 et 11 x 2,5 mm2

• Solution flexible 1FT (connecteur tous les 282 mm) et 2FT (connecteur tous les 565 mm) disponible sur demande

• Accessoires de montage: voir pages 174-176

Unites electriques pour profilés TRL

Caractéristiques

• Matériau du boîtier : tôle d’acier

• Couleur du boîtier : blanc laqué, également disponible en noir et en argent

• Durée de vie : 70.000 h (L80B10)

• Driver compris

Référence

• A commander en combinaison avec les profilés de base

• Disponible en 3000 K / CRI>80

• Pas dimmable, mais aussi disponible avec DALI et/ou module de secours

• Disponible sur demande: autres faisceaux lumineux

• (UWB, A, DA20, O, ODI)

• Accessoires: voir pages 174-176

SUSPENSIONS DECORATIVES

IHL

Suspension decorative

Caractéristiques

• Matériau du boîtier : aluminium moulé par injection, laqué par poudrage

• Couleur du boîtier : blanc

• Réflecteur : blanc

• Tension : 230 V

• Montage : suspendu

• Durée de vie : 50.000 h

• Driver compris

• Câble suspension non compris

Accessoires Référence

SUSPENSIONS DECORATIVES

PLM - PLG

Suspension decorative

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium

• Tension : 220-240 V

• Montage : suspendu

• Durée de vie : 50.000 h

• Driver compris

• Rocase inclusive ø 80 x 40

• Longueur câble suspension: 1500 mm

Référence W lm K

REFLECTEUR EN ALUMINIUM, EXTERIEUR EN ALUMINIUM BLANC

30 2186

30 2199

EN ALUMINIUM, EXTERIEUR EN VERRE MAT

SUSPENSIONS DECORATIVES

LPL

Suspension decorative

Caractéristiques

• Matériau du boîtier : aluminium

• Tension : 230 V

• Montage : suspendu

• Durée de vie : 50.000 h

• Driver compris

• Rocase inclusive ø 79 x 30

• Longueur câble suspension: 1500 mm

LUMINAIRES INDUSTRIELLES

Plafonnier apparent XPR

Caractéristiques

• Matériau du boîtier : tôle d’acier

• Couleur du boîtier : blanc laqué

• Réflecteur : aluminium poli

• Tension : 220-240 V

• Montage : apparent

• Durée de vie : 50.000 h

Référence W lm K Dimensions L x B x H mm Dimmable Remarque SIMPLE

401 XPR32840ND 32,2 3520 4000 1475 x 190 x 110 Non dimmable

401 XPR64840ND 64,4 7036 4000 1475 x 190 x 110 Non dimmable 401 XPR64840110V 64,4 7036 4000 1475 x 190 x 110 Dimmable 1 - 10 V

401 XPR64840DALI 64,4 7036 4000 1475 x 190 x 110 Dimmable

• Driver compris

• Tubes LED T5 TG 29 W - 4000 K compris

• Egalement disponible avec câblage traversant et connecteurs Wieland

LUMINAIRES INDUSTRIELLES

QUADRONIUS

Luminaire industriel suspendu

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : blanc

• Réflecteur : aluminium

• Tension : 230 V

• Température de service :

- 30 °C + 50 °C

• Montage : suspendu

• Diffuseur : verre trempé Référence

• Driver compris

• Connecteur Wieland IP65 compris

LUMINAIRES INDUSTRIELLES

New Brightmaster

Armature industrielle, montage direct

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : noir

• Tension : 100-240 V

• Température de service : - 20 °C + 45 °C

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Disponible en 25°, 60°, 90° ou asymétrique 130 x 80°

• Optionelle: Dimmable 1 - 10 V ou DALI

• Disponible en 3000 K ou 5000 K

• Coating Akzo Nobel Interpon 600 pour usage professionnel et industriel par tous les temps et à proximité de l’eau de mer

• Driver 1-10 V peut être combiné avec capteur de lumière du jour et / ou détecteur de mouvement

LUMINAIRES INDUSTRIELLES

HBRO-SMD Bayled

Luminaire industriel suspendu avec couvercle en verre

Caractéristiques

• Matériau du boîtier : fonte d’aluminium laque polyester

• Couleur du boîtier : noir

• Tension : 85-265 V

• Température de service :

- 30 °C + 55 °C

• Montage : suspendu (câble suspension non compris)

• Diffuseur : verre facetté

• Durée de vie : 50.000 h

• Driver sans scintillement inclus

• L’armature fonctionne à une tension d’entrée entre 85 et 265 VAC. Le HBRO est par conséquence parfaitement d’application dans des sites à fréquente surtension ou fluctuation de tension

• Equipé avec “Akzo nobel coating ‘Interpon PZ 600” résistant aux atmosphére agressive et sel de mer

LUMINAIRES INDUSTRIELLES

IBL Bayled

Luminaire industriel suspendu avec couvercle en polycarbonate

Caractéristiques

• Matériau du boîtier : aluminium extrudé

• Couleur du boîtier : noir

• Réflecteur : optional

• Tension : 85-265 V

• Température de service : - 20 °C + 50 °C

• Montage : suspendu (câble suspension non compris)

• Diffuseur : opale polycarbonate

• Durée de vie : 50.000 h

Accessoires

Référence Description

• Driver compris

• Câble 2 m H05RN-F compris

• Système de refroidissement unique de 2226 W/m.K.

• L’armature fonctionne à une tension d’entre_e entre 85 et 265 VAC. Le HBRO est par conséquence parfaitement d’application dans des sites à fréquente surtension ou fluctuation de tension

APOLLO N LED

Appareil étanche avec réflecteur performant, résistant aux chocs et aux agents chimiques. Idéal pour l’industrie alimentaire (HACCP)

Caractéristiques

• Matériau du boîtier : polyester renforcé de fibres de verre

• Couleur du boîtier : blanc

• Réflecteur : réflecteur miroir parabolique en Prachtopal

• Tension : 230 V

• Température de service : - 20 °C + 40 °C

• Montage : apparent

• Diffuseur : Prachtopal® (résistant aux impacts et aux substances chimiques)

• Durée de vie : 100.000 h

• Driver compris

• Résistant aux huiles, acides et alcalins Référence W lm

• Joints en silicone courts résistant au vieillissement

• Système de clips avec interdistance variable sur toute la longueur

• Disponible en version DALI

• Disponible en faisceau large (90°) ou small (65°)

• Disponible avec câblage traversant

ARKTIS LED

Appareil étanche, pour conditions froides. Idéal pour l’industrie alimentaire.

Caractéristiques

• Matériau du boîtier : polyester renforcé de fibres de verre

• Couleur du boîtier : blanc

• Tension : 230 V

• Température de service :

- 45 °C + 40 °C

Référence

• Montage : apparent

• Diffuseur : Prachtopal® (résistant aux impacts et aux substances chimiques)

• Durée de vie : 100.000 h

variabel / variable

• Driver compris

• Résistant aux huiles, acides et alcalins

• Joints en silicone résistant au vieillissement

• Système de clips avec interdistance variable sur toute la longueur

KENIA LED

Appareil étanche, pour températures élevées.

Caractéristiques

• Matériau du boîtier : polyester renforcé de fibres de verre

• Couleur du boîtier : blanc

• Tension : 230 V

• Température de service : - 45 °C + 60 °C

• Montage : apparent

• Diffuseur : Prachtopal® (résistant aux impacts et aux substances chimiques)

• Durée de vie : 100.000 h

variabel / variable

• Driver compris

• Résistant aux huiles, acides et alcalins

• Joints en silicone résistant au vieillissement

• Système de clips avec interdistance variable sur toute la longueur

Référence

TROJA N LED

Appareil étanche, résistant au vandalisme

Caractéristiques

• Matériau du boîtier : aluminium extrudé

• Couleur du boîtier : blanc

• Réflecteur : Pralux

• Tension : 230 V

• Température de service :

- 20 °C + 40 °C

Référence

• Montage : apparent

• Diffuseur : polycarbonate opalin

• Durée de vie : 100.000 h

• Driver compris

• Chemin de câble intégré, résistant au vandalisme

• Joints en silicone

• Système de clips avec interdistance variable sur toute la longueur

• Egalement disponible avec traitement anti-graffiti

• Disponible en autre couleurs RAL

• Disponible avec câblage traversant (3x 1,5 mm2 of 5x 2,5 mm2)

• Disponible en version DALI

GALILED

Le seul appareil étanche recyclable à 98 %

Caractéristiques

• Matériau du boîtier : Nawaroh

• (= recyclable à 98 %)

• Couleur du boîtier : blanc

• Tension : 230 V

• Température de service :

- 20 °C + 25 °C

• Montage : apparent

• Diffuseur : Prachtopal® (résistant aux impacts et aux substances chimiques)

• Durée de vie : 50.000 h

Référence W K Dimensions L x B x H mm Dimmable

401 PRA 7800513 1 x 33 4000 971 x 60 x 126 Non dimmable

401 PRA 7800523 2 x 33 4000 971 x 195 x 126 Non dimmable

• Driver compris

• Résistant aux huiles, acides et alcalins

• Joints en silicone résistant au vieillissement

• Système de clips avec interdistance variable sur toute la longueur

• Luminosité dépendant du réflecteur choisi, voir accesssoires ci-dessous

• Version 2 lampes à besoin de 2 couvercles

Accessoires

Référence Description Caractéristiques Pour l’appareil

401 PRA 7893513 Couvercle Prachtopal LS 50 28P version 33 W

401 PRA 7897513 Couvercle Prachtopal LS 50 28P version 33 W avec reflecteur faisceau profond

401 PRA 7898513

Couvercle Prachtopal LS 50 28P version 33 W avec reflecteur faisceau large

version 1 lampe: 3003 lm version 2 lampes: 6006 lm

version 1 lampe: 2952 lm version 2 lampes: 5904 lm

version 1 lampe: 3028 lm version 2 lampes: 6056 lm

1 x 33 W ou 2 x 33 W

1 x 33 W ou 2 x 33 W

1 x 33 W ou 2 x 33 W

TUBIS N LED

Appareil étanche tubulaire, également résistant aux intempéries

Caractéristiques

• Matériau du boîtier : Prachtopal®

• Couleur du boîtier : transparent

• Tension : 230 V

• Température de service : - 20 °C + 35 °C

• Montage : apparent

• Diffuseur : Prachtopal® (résistant aux impacts et aux substances chimiques)

• Durée de vie : 72.000 h Référence

• Driver compris

• Résistant aux huiles, acides et alcalins

• Joints en silicone résistant au vieillissement

• Système de fixation avec interdistance variable sur toute la longueur

• Egalement disponible avec diffuseur en PC ou verre trempé

• Également disponible en version dimmable

MARINALED

Appareil étanche en PMMA, 5 ans de garantie

Caractéristiques

• Matériau du boîtier : polyester renforcé de fibres de verre

• Couleur du boîtier : gris

• Tension : 230 V

• Température de service :

- 25 °C + 35 °C

• Montage : apparent

• Diffuseur : PMMA opale

• Durée de vie : 50.000 h

Référence W lm K Dimensions L x B x H mm Dimmable

401 MARINALED6/14 18 2300 4000 669 x 90 x 95 Non dimmable

401 MARINALED12/14 30 3850 4000 1277 x 90 x 95 Non dimmable

401 MARINALED12/24 35 4400 4000 1277 x 116 x 95 Non dimmable

401 MARINALED15/14 40 5125 4000 1577 x 90 x 95 Non dimmable

401 MARINALED15/24 46 5775 4000 1577 x 116 x 95 Non dimmable

401 MARINALED15/34 53 6550 4000 1577 x 116 x 95 Non dimmable

Accessoires

Référence Description Caractéristiques

401 MARINALEDTW600 set de câblage traversant 17,5 W 1,5 mm 2

401

• Driver compris

• Clips en inox

• Egalement disponible: câblage traversant

WDP-PACD LED INOX

Appareil étanche en PMMA, 5 ans de garantie

Caractéristiques

• Matériau du boîtier : polyester renforcé de fibres de verre

• Couleur du boîtier : gris

• Tension : 230 V

• Température de service :

- 25 °C + 25 °C

• Montage : apparent

• Diffuseur : PMMA opale

• Durée de vie : 50.000 h (L70B10)

• Driver compris

• Clips en inox imperdable

ATLANTICLED

Appareil étanche, entièrement fabriqué en polycarbonate, avec connecteur externe

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : gris

• Tension : 220-240 V

• Température de service : - 25 °C + 35 °C

• Montage : montage direct ou suspendu (accessoires inclus)

• Diffuseur : polycarbonate opale

• Durée de vie : 50.000 h

Référence W lm K Dimensions L x B x H mm Dimmable

SANS CABLAGE TRAVERSANT

401

• Driver compris

• Connecteur Stucchi externe, n’ouvre pas l’armature pour installation

SEA LED

Appareil étanche, entièrement fabriqué en polycarbonate, avec connecteur externe

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : gris

• Tension : 220-240 V

• Température de service : - 25 °C + 40 °C

• Montage : montage direct ou suspendu (accessoires inclus)

• Diffuseur : polycarbonate opale

• Durée de vie : 70.000 h

• Driver compris

• Equipé de câblage traversant, 3 x 2,5 mm2

• Aussi disponible en version 6500 K

• Sur demande disponible: unité de secours 1h autonomie

• Sur demande disponible: armature avec 3- ou 5- pôles Wieland GST18i connecteur

Référence

Appareil étanche, entièrement fabriqué en polycarbonate, avec câblage traversant

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : blanc

• Tension : 200-240 V

• Température de service : -20 °C + 50 °C

Référence

• Montage : montage direct ou suspendu (accessoires inclus)

• Diffuseur : polycarbonate opale

• Durée de vie : 40.000 h

• Driver compris

• Clips en inox imperdable

• Avec câblage traversant 5 x 1,5 mm2

• LEDs sont installés sur une base en aluminium, meilleure conduction thermique

• Le couvercle et base en aluminium sont ancrées à l’unité. Mains-libres et un gain de temps d’installation.

• Sur demande livrable avec driver dimmable 1-10V ou DALI, ou avec détecteur de mouvement à micro-ondes.

KATLALED

Appareil étanche en polycarbonate avec distribution de la lumière latéralement

Caractéristiques

• Matériau du boîtier : polycarbonate

• Couleur du boîtier : gris

• Tension : 230 V

• Température de service :

- 20 °C + 35 °C

• Montage : apparent

• Diffuseur : polycarbonate opale

• Durée de vie : 50.000 h

• Driver compris

• Clips en inox

• Avec câblage traversant

• 3 x 1,5 mm2

• Max. 5 x 1,5 mm2 possible

TECHNIQUE D’ECLAIRAGE ET DONNEES TECHNIQUES

INTERIEUR EXTERIEUR ACCESSOIRES INDEX

JARDIN/FACADE

EKO+19

Applique murale/plafonnier pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium laqué extrudé

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre pressé satiné

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Vis en acier inoxydable

• Joints EPDM

Référence

MADEFORLED

Applique murale/plafonnier pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre pressé satiné

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Vis en acier inoxydable

• Joints EPDM

• Circuit imprimé de LED pivotant, facilitant l’installation

Q-CEILING / Q-CEILING SOFT

Applique plafonnier pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium laqué extrudé

• Réflecteur : aluminium anodisé

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : diffuseur en verre plat extra clair trempé, sérigraphié à l’intérieur

• Durée de vie : 55.000

(L80B20)

• Driver compris

• Disponible en version dimmable 1-10 V sur demande

• Vis en acier inoxydable

• Joints en polymère

• Contrôle thermique de qualité au moyen d’un dissipateur de chaleur en aluminium moulé sous pression avec technologie FAST

• Peinture en poudres polyester très haute résistance aux rayons UV et aux agents atmosphériques

QUASAR 10 CEILING

Applique plafonnier pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint

• Montage : apparent

• Diffuseur : diffuseur solidaire en verre plat transparent.

• Durée de vie : 40.000 h (L80B20)

• Driver compris

• Joints en polymère

• Visserie de fermeture en acier inox

JARDIN/FACADE

QUASAR 10

Applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium satiné de haute pureté

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre clair

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Joint en polymère

• Visserie externe en acier inox

• Egalement disponible en 4000 K sur demande

401

QUASAR 20

Applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium satiné de haute pureté

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre clair

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Joint silicone

• Visserie externe en acier inox

• Egalement disponible en 4000 K sur demande

JARDIN/FACADE

QUASAR 30

Applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium satiné de haute pureté

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre clair

• Durée de vie : 50.000 h (L80B20)

• Driver compris

• Joint silicone

• Visserie externe en acier inox

• Egalement disponible en 4000 K sur demande

MIMIK 20

Applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint avec polyester poudré

• Couleur du boîtier : anthracite

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : diffuseur en verre plat trempé et sérigraphié à l’intérieur

• Durée de vie : 60.000 h (L80B20)

• Driver compris

• Joint silicone

• Peinture réalisée en poudre polyester à très haute résistance aux rayons UV et aux agents atmosphériques

• Egalement disponible en gris ou blanc sur demande

• Non dimmable

Accessoires

Référence

MIMIK 30

Applique pour usage intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint avec polyester poudré

• Couleur du boîtier : anthracite

• Tension : 220-240 V

Accessoires Référence

• Montage : apparent

• Diffuseur : diffuseur en verre plat trempé et sérigraphié à l’intérieur

• Durée de vie : 60.000 h (L80B20)

• Driver compris

• Joint silicone

• Peinture réalisée en poudre polyester à très haute résistance aux rayons UV et aux agents atmosphériques

• Egalement disponible en gris ou blanc sur demande

• Non dimmable

INSERT+ ZERO

Appareils à encastrer au mur, pour intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint avec polyester poudré

• Tension : 220-240 V

• Montage : à encastrer

• Diffuseur : diffuseur en verre plat satiné à l’intérieur

• Durée de vie : 36.000 h (L90B10)

• Driver compris

• Joint EPDM

• Vis en acier inoxydable

• Complet avec boîte d’encastrement

• Appareil prédisposé pour le raccordement en cascade

• Peinture par poudre polyester à très haute résistance aux rayons UV et aux agents atmosphériques

INSERT+ 1/2

Appareils à encastrer au mur, pour intérieur et extérieur

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint avec polyester poudré

• Tension : 220-240 V

• Montage : à encastrer

• Diffuseur : diffuseur en verre plat satiné à l’intérieur

• Durée de vie : 60.000 h (L80B20)

• Driver compris

• Joint EPDM

• Vis en acier inoxydable

• Luminaire livré pré-câblé avec 0,2 m de câblé H07RN-F

• Branchement électrique simplifié grâce à un connecteur externe prise-fiche étanche QUICK,

• équipé d’un câble

• Appareil nécessitant un boîtier d’encastrement à commander séparément

• INSERT+ 1/2 peut être installe sur des boîtes d’encastrement INSERT 1/2 existants grâce à

• l’adaptateur disponible en accessoire

• Concernant la série Insert+2, des connecteurs pour le câblage en cascade sont disponibles comme accessoires

• Vous trouvez tous les accessoires sur page 177

Brick Evo

Applique murale pour extérieur

Caractéristiques

• Matériau du boîtier : aluminium poudré, résistant à la corrosion et moulé sous pression

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : verre de sécurité trempé

• Durée de vie : 50.000 h (L80B10)

• Driver compris

Mimik Post

Borne LED de jardin pour installation sur poteau

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint avec polyester poudré

• Réflecteur : aluminium très pur satiné (Al 99.98)

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : diffuseur en verre trempé et sérigraphié

• Durée de vie : 60.000 h (L80B20)

• Driver compris

• Peinture réalisée en poudre polyester à très haute résistance aux rayons UV et aux agents atmosphériques

• Joints en silicone

• Vis en acier inoxydable

• Branchement électrique simplifié grâce à un connecteur externe prise-fiche étanche QUICK, équipé d’un câble

• Embase livré avec l’appareil

• Adapté pour des installations devant répondre aux exigences antipollution lumineuse

PADO

Borne LED de jardin pour installation sur poteau

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression peint avec polyester poudré

• Tension : 220-240 V

• Montage : apparent

• Diffuseur : diffuseurs en verre satiné à l'intérieur

• Durée de vie : 60.000

• Driver compris

• Peinture réalisée en poudre polyester à très haute résistance aux rayons UV et aux agents atmosphériques

• Joints en silicone

• Vis en acier inoxydable

• Branchement électrique simplifié grâce à un connecteur externe prise-fiche étanche QUICK, équipé d’un câble

GUELL 4 A/W

Projecteur pour usage intérieur et extérieur, faisceau asymétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

Référence

401

GUELL 4 S/W

Projecteur pour usage intérieur et extérieur, faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

Référence

GUELL 3 A/W

Projecteur pour usage intérieur et extérieur, faisceau asymétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

401

GUELL 3 S/W

Projecteur pour usage intérieur et extérieur, faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

401

GUELL 2 A/W

Projecteur pour usage intérieur et extérieur, faisceau asymétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : gris alu

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h Référence

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

GUELL 2 S/W

Projecteur pour usage intérieur et extérieur, faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : gris alu

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h Référence

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

GUELL 1 A/W

Projecteur pour usage intérieur et extérieur, faisceau asymétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : gris alu

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

GUELL 1 S/W

Projecteur pour usage intérieur et extérieur, faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : gris alu

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Vis externes en inox

• Clips imperdables, en aluminium à ressort acier

• Vous trouvez tous les accessoires sur page 178

PROJECTEURS

GUELL ZERO A/W

Projecteur pour usage intérieur et extérieur, faisceau asymétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Joint en silicone

• Vis externes en inox

• Vous trouvez tous les accessoires sur page 178

Référence W

GRIS ALU

401

GUELL ZERO S/M

Projecteur pour usage intérieur et extérieur, faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h

• Driver compris

• Joint en silicone

• Vis externes en inox

• Vous trouvez tous les accessoires sur page 178

Référence W

GRIS ALU

401

GUELL ZERO KIT

Projecteur pour usage intérieur et extérieur, faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium

• Réflecteur : aluminium de haute pureté, poli et oxydé

• Tension : 230 V

• Montage : apparent

• Diffuseur : verre trempé

• Durée de vie : 50.000 h Référence

• Driver compris

• Joint en silicone

• Vis externes en inox

• Tige de montage en acier laqué par poudrage

• Tige de montage de

• 0,5 m incluse

• Fourni avec 1 mètre de câble

H05RN-F 3G1 mm2

Evolve SMD

Projecteur LED pour usage intérieur et extérieur avec faisceau symétrique

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression

• Montage : apparent

• Diffuseur : verre de sécurité transparent

• Durée de vie : 50.000 h

• Driver compris

• Livré avec 1,8 m câble en caoutchouc HO5RN-F 3G1 mm2

• Vous trouvez tous les accessoires sur page 179

Evolve SMD

Projecteur LED pour usage intérieur et extérieur avec faisceau asymétrique

Caractéristiques

• Matériau du boîtier : aluminium moulé sous pression

• Couleur du boîtier : noir

• Montage : apparent

• Diffuseur : verre de sécurité transparent

• Durée de vie : 50.000 h

• Driver compris

• Livré avec 1,8 m câble en caoutchouc HO5RN-F 3G1 mm2

• Vous trouvez tous les accessoires sur page 179

ECLAIRAGE DE

LYRA 20 LED

Armatures d’éclairage de parkings

Caractéristiques

• Matériau du boîtier : technopolymère

• Couleur du boîtier : gris

• Tension : 220-240 V

• Montage : sur mât

• Diffuseur : technopolymère transparent, résistant aux UV et à la chaleur

• Durée de vie : 50.000 h

• Driver compris

• Installation sur la tête du poteau, pour poteaux Ø 60 - Ø 76 mm ou par bras de portée pour poteaux Ø 42 - Ø 60 mm

• Joint en silicone résistant au vieillissement

• Visserie externe en acier inoxydable

• Conforme à la norme UNI 10819 et à la législation locale portant sur la pollution lumineuse

ECLAIRAGE DE PARKING

LD STREETLIGHT

Armatures d’éclairage de parkings et des voies publiques

Caractéristiques

• Matériau du boîtier : aluminium

• Couleur du boîtier : noir

• Réflecteur : aluminium

• Tension : 230 V

• Température de service :

- 20 °C + 50 °C

Référence W lm

TYPE 1

• Montage : à emboiter sur poteau / console de diamètre 60 mm

• Diffuseur : polycarbonate

• Durée de vie : 70.000 h

401 LD120H-B4-1 120 13200 4000 650 x 316 x 136

401 LD160H-B4-1 160 17600 4000 723 x 316 x 136

401 LD200H-B4-1 200 22000 4000 796 x 316 x 136

401 LD240H-B4-1 240 26400 4000 869 x 316 x 136

TYPE 2

401 LD120H-B4-2 120 13200 4000 650 x 316 x 136

401 LD160H-B4-2 160 17600 4000 723 x 316 x 136

401 LD200H-B4-2 200 22000 4000 796 x 316 x 136

401 LD240H-B4-2 240 26400 4000 869 x 316 x 136

TYPE 3

401 LD120H-B4-3 120 13200 4000 650 x 316 x 136

401 LD160H-B4-3 160 17600 4000 723 x 316 x 136

401 LD200H-B4-3 200 22000 4000 796 x 316 x 136

401 LD240H-B4-3 240 26400 4000 869 x 316 x 136

TYPE 4

401 LD120H-B4-4 120 13200 4000 650 x 316 x 136

401 LD160H-B4-4 160 17600 4000 723 x 316 x 136

401 LD200H-B4-4 200 22000 4000 796 x 316 x 136

401 LD240H-B4-4 240 26400 4000 869 x 316 x 136

• Driver compris

• Raccordement au poteau réglable entre 0° et 15° horizontalement ainsi que verticalement

• Disponible en 5000 K et 5700 K sur demande

• Disponible en couleur aluminium sur demande

• Dimmable sur demande

• Disponible en 40 W 4400 lm (504 x 3016 x 136) et 80 W 8800 lm (577 x 316 x 136)

ECLAIRAGE DE PARKING

Type 1

Application

1. Route avec 1 bande de circulation

2. Trottoirs et pistes cyclables

3. Routes en construction

Type 2

Application

1. Route avec 2 voies de circulation

2. Bretelles et voies d’accès

3. Artères urbaines

Type 3

Application

1. Route avec 3 voies de circulation

2. Voies rapide

INSTALLATION FLEXIBLE

3. Places de parking

Type 4

Application

1. Places de parking

2. Places et squares

3. Espaces publics

Fixation innovante du mât pour montage horizontal ou vertical, angle de montage réglable entre 0 et 15°.

ECLAIRAGE DE CHANTIER

GLADIATOR Mini LED

Armature LED de chantier robuste

Caractéristiques

• Matériau du boîtier : polycarbonate entouré d’un élastomère thermoplastique TPE doux

• Couleur du boîtier : noir / bleu

• Diffuseur : polycarbonate opalin

• Driver compris

• Avec interrupteur I/O

• Avec accu: temps de charge: 2,8 h

• Avec accu: durée de fonctionnement: 4 h

Référence Description W lm K Dimensions L x B x H mm Remarque

401 GLADIAT0RMINILEDACCU Sur accu 8 1000 5000 250 x 215 x 155 Li-Ion 32Wh 2,2 Ah 14,4 V DC chargeur compris

401 GLADIAT0RMINILED Avec câble et prises 22 2000 5000 250 x 215 x 155 2,5 m câble (H07RN-F) avec fiche et 2 prises intégrées

ECLAIRAGE DE CHANTIER

GLADIATOR II LED

Armature LED de chantier robuste avec 3 prises de courant

Caractéristiques

• Matériau du boîtier : polycarbonate entouré d’un élastomère thermoplastique TPE doux

• Couleur du boîtier : noir / bleu

• Tension : 230 V

• Montage : Avec des accessoires il peut monter sur un trépied (accessoires page 180)

• Diffuseur : polycarbonate opalin

• Driver compris

• Câble d’alimentation (H07RN-F) de 5 m avec fiche comprise

• 3 prises à l’arrière compris

• Avec interrupteur I/O

ECLAIRAGE DE CHANTIER

POWERTUBE LED

Armature LED de chantier robuste idéal pour grandes surfaces

Caractéristiques

• Matériau du boîtier : polycarbonate entouré d’un élastomère thermoplastique TPE doux et fond et couvercle du boîtier en aluminium

• Couleur du boîtier : gris / bleu

• Tension : 230 V

• Montage : Avec des accessoires il peut monter sur un trépied (accessoires page 180)

• Diffuseur : polycarbonate opalin

Référence W lm K Dimensions ø (x L) x H mm

401 P0WERTUBELEDM 93 8.300 5000 ø 270 x 558

401 P0WERTUBELEDL 186 17.500 5000 ø 270 x 823

• Driver compris

• Câble d’alimentation (H07RN-F) de

• 5 m avec fiche comprise

• Refroidissement passif (pas d’entretien)

• Avec interrupteur 3 positions

• 0 = off ; I = 100% = 360 ° ; II = 50% = 180 °

• Poignée intégrée

• Faible prise au vent grâce à sa forme cylindrigue

• Livré avec sac de transport

ECLAIRAGE DE CHANTIER

POWERDISK LED DIM

Armature LED de chantier robuste idéal comme éclairage de sécurité sur chantier, montage de sites, des événements sportifs et de loisirs mais aussi soutenir les opérations de sauvetage et de secours.

Caractéristiques

• Matériau du boîtier : aluminium / inox

• Couleur du boîtier : gris / bleu

• Tension : 230 V

• Montage : Avec des accessoires il peut monter sur un trépied ou suspension (accessoires page 180)

• Diffuseur : polycarbonate opalin

• Driver compris

• Câble d’alimentation (H07BQ-F) de

• 10 m avec fiche comprise

• Refroidissement passif (pas d’entretien)

• Adaptateur tige pour montage sur tripod 30 mm (DIN 14640) compris

• Poignée intégrée

• Installation par un seul homme, montage rapide

• Faible prise au vent

• Dimmable avec bouton poussoir commutable

• (I / 0 ; 1 … 100 %)

ECLAIRAGE DE CHANTIER

LAMPE PORTABLE A LED

Lampe torche à LED avec crochet et aimants incorporés

Caractéristiques

• Matériau du boîtier : matière synthétique résistant à la pression

• Couleur du boîtier : noir

• Tension : batt. Li-Ion 2100 mAh

Référence Description

• Montage : avec crochet et aimants incorporés

• Chargeur USB 12-24 VDC compris avec câble 1 m

• Temps de charge: 5 h

• Durée de fonctionnement: 7 h

ACCESSOIRES

PURA VOIR PAGE 38

Référence Description

401 RZB981848003 Capot anti-éblouissement asymétrique Ø 95 x 110

401 RZB981854003 Grille hexagonale

401 RZB981857003 Capot ajustable

RKL LED VOIR PAGES 64 - 66

Référence Description

401 RKLDR2BB Anneau décoratif

401 RKLDR2S Anneau décoratif

401 RKLDR2WB Anneau décoratif

401 RKLDR3BB Anneau décoratif

401 RKLDR3S Anneau décoratif

401 RKLDR3WB Anneau décoratif

401 RKLDR4WB Anneau décoratif

401 RKLDR4S Anneau décoratif

401

401

Anneau décoratif

401 RKLDR6S Anneau décoratif

401 RKLDR6WB Anneau décoratif

ACCESSOIRES EUTRAC SCH RAIL CONDUCTEUR APPARENT TRIPHASE

EUTRAC SCH RAIL APPARENT TRIPHASE ALIMENTATION

Référence Description

Caractéristiques

401 SCH-112011 alimentation - terre à droite blanc

401 SCH-112012 alimentation - terre à droite noir

401 SCH-112017 alimentation - terre à droite argent

401 SCH-112021 alimentation - terre à gauche blanc

401 SCH-112022 alimentation - terre à gauche noir

401 SCH-112027 alimentation - terre à gauche argent

401 SCH-152031 Alimentation intermédiaire pour alimenter le rail n’importe où blanc

401 SCH-152032 Alimentation intermédiaire pour alimenter le rail n’importe où noir

401 SCH-152037 Alimentation intermédiaire pour alimenter le rail n’importe où argent

ACCESSOIRES

EUTRAC SCH RAIL APPARENT TRIPHASE JONCTION

Référence Description

Caractéristiques

401 SCH-112081 Jonction électrique avec possibilité d’alimentation blanc

401 SCH-112082 Jonction électrique avec possibilité d’alimentation noir

401 SCH-112087 Jonction électrique avec possibilité d’alimentation argent

401 SCH-112091 Jonction de coin avec possibilité d’alimentation, terre extérieure blanc

401 SCH-112092 Jonction de coin avec possibilité d’alimentation, terre extérieure noir

401 SCH-112097 Jonction de coin avec possibilité d’alimentation, terre extérieure argent

401 SCH-112101 Jonction de coin avec possibilité d’alimentation, terre intérieure blanc

401 SCH-112102 Jonction de coin avec possibilité d’alimentation, terre intérieure noir

401 SCH-112107 Jonction de coin avec possibilité d’alimentation, terre intérieure argent

401 SCH-112161 Jonction en X avec possibilité d’alimentation blanc

401 SCH-112162 Jonction en X avec possibilité d’alimentation noir

401 SCH-112167 Jonction en X avec possibilité d’alimentation argent

401 SCH-112111 Raccordement flexible blanc

401 SCH-112112 Raccordement flexible noir

401 SCH-112118 Raccordement flexible gris

401 SCH-112131 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à gauche blanc

401 SCH-112132 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à gauche noir

ACCESSOIRES

EUTRAC SCH RAIL APPARENT TRIPHASE JONCTION

Référence Description

Caractéristiques

401 SCH-112137 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à gauche argent

401 SCH-112121 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à droite blanc

401 SCH-112122 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à droite noir

401 SCH-112127 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à droite argent

401 SCH-112151 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à gauche blanc

401 SCH-112152 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à gauche noir

401 SCH-112157 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à gauche argent

401 SCH-112141 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à droite blanc

401 SCH-112142 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à droite noir

401 SCH-112147 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à droite argent

401 SCH-1231 Pièce de jonction mécanique pour des câbles d’acier ou pour rails conducteurs blanc

401 SCH-1232 Pièce de jonction mécanique pour des câbles d’acier ou pour rails conducteurs noir

401 SCH-1237 Pièce de jonction mécanique pour des câbles d’acier ou pour rails conducteurs argent

401 SCH-6980 Pièce de jonction pour rails conducteurs suspendus par câble d’acier Longueur: 50 gris

401 SCH-6990 Pièce de jonction pour rails conducteurs suspendus par câble d’acier Longueur: 100 gris

401 SCH-112061 Jonction électrique blanc

401 SCH-112062 Jonction électrique noir

ACCESSOIRES

EUTRAC SCH RAIL APPARENT TRIPHASE JONCTION

Référence Description

Caractéristiques

401 SCH-112067 Jonction électrique argent

401 SCH-012171 Pièce terminale blanc

401 SCH-012172 Pièce terminale noir

401 SCH-012177 Pièce terminale argent

401 SCH-0751 Accessoire de fixation pour suspension par tige ou par câble blanc

401 SCH-0752 Accessoire de fixation pour suspension par tige ou par câble noir

401 SCH-0757 Accessoire de fixation pour suspension par tige ou par câble argent

EUTRAC SCH RAIL APPARENT TRIPHASE SUSPENSION

Référence Description

Caractéristiques Dimensions mm

401 SCH-3187 Suspension par câbles d’acier pour attache de fixation 1500

401 SCH-3197 Suspension par câbles d’acier pour attache de fixation 3000

401 SCH-6207 Suspension par câbles d’acier pour attache de fixation 6200

401 SCH-6410 Suspension par câble d’acier standard, réglable en hauteur gris/chrome 1500

401 SCH-6430 Suspension par câble d’acier standard, réglable en hauteur gris/chrome 3000

401 SCH-9051 Tige de suspension avec rosette, peut être raccourcie

401 SCH-9052 Tige de suspension avec rosette, peut être raccourcie

401 SCH-9057 Tige de suspension avec rosette, peut être raccourcie

401 SCH-9061 Tige de suspension avec rosette, peut être raccourcie

401 SCH-9062 Tige de suspension avec rosette, peut être raccourcie

401 SCH-9067 Tige de suspension avec rosette, peut être raccourcie

ACCESSOIRES

EUTRAC SCH RAIL CONDUCTEUR ENCASTRE TRIPHASE

Référence

EUTRAC SCH RAIL CONDUCTEUR ENCASTRE TRIPHASE ALIMENTATION

Référence Description

Caractéristiques

401 SCH-132051 Alimentation terminale, set de câbles, boîtier d’installation et boîtier de raccordement inclus blanc

401 SCH-132052 Alimentation terminale, set de câbles, boîtier d’installation et boîtier de raccordement inclus noir

401 SCH-132011 Alimentation - terre à droite blanc

401 SCH-132012 Alimentation - terre à droite noir

401 SCH-132021 Alimentation - terre à gauche blanc

401 SCH-132022 Alimentation - terre à gauche noir

401 SCH-152031 Alimentation intermédiaire pour alimenter le rail n’importe où blanc

401 SCH-152032 Alimentation intermédiaire pour alimenter le rail n’importe où noir

401 SCH-132061 Alimentation électrique et mécanique interne blanc

401 SCH-132062 Alimentation électrique et mécanique interne noir

ACCESSOIRES

EUTRAC SCH RAIL CONDUCTEUR ENCASTRE TRIPHASE JONCTION

Référence Description

Caractéristiques

401 SCH-132081 Jonction électrique avec possibilité d’alimentation, avec les plaquettes de finition de plafond blanc

401 SCH-132082 Jonction électrique avec possibilité d’alimentation, avec les plaquettes de finition de plafond noir

401 SCH-132091 Jonction d’angle avec possibilité d’alimentation, terre extérieure blanc

401 SCH-132092 Jonction d’angle avec possibilité d’alimentation, terre extérieure noir

401 SCH-132101 Jonction d’angle avec possibilité d’alimentation, terre intérieure blanc

401 SCH-132102 Jonction d’angle avec possibilité d’alimentation, terre intérieure noir

401 SCH-132121 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à droite blanc

401 SCH-132122 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure à droite noir

401 SCH-132131 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure gauche blanc

401 SCH-132132 Jonction en T avec possibilité de raccordement d’alimentation, terre intérieure gauche noir

401 SCH-132151 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à gauche blanc

401 SCH-132152 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à gauche noir

401 SCH-132141 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à droite blanc

401 SCH-132142 Jonction en T avec possibilité de raccordement d’alimentation, terre extérieure à droite noir

401 SCH-132161 Jonction en X avec possibilité de raccordement d’alimentation avec plaquette de finition blanc

401 SCH-132162 Jonction en X avec possibilité de raccordement d’alimentation avec plaquette de finition noir

401 SCH-32171 Pièce terminale avec plaquette de finition blanc

EUTRAC SCH RAIL CONDUCTEUR ENCASTRE TRIPHASE JONCTION

Référence Description

Caractéristiques

401 SCH-32172 Pièce terminale avec plaquette de finition noir

401 SCH-053210 Clips de montage pour suspension dans les faux plafonds blanc

401 SCH-8880 Elément de suspension pour tige M6 blanc

ACCESSOIRES

ACCESSOIRES POUR RAIL

CONDUCTEUR TRIPHASE

Référence Description

Caractéristiques

401 LA-50 Adaptateur universel compact LA50, polycarbonate blanc

401 LA-50SW Adaptateur universel compact LA50, polycarbonate noir

401 LA-50SI Adaptateur universel compact LA50, polycarbonate argent

401 SCH-0831 Raccord de montage pour suspension sur cordon blanc

401 SCH-0832 Raccord de montage pour suspension sur cordon noir

401 SCH-0837 Raccord de montage pour suspension sur cordon argent

401 SCH-0841 Raccord de montage pour tige à fils blanc

401 SCH-0842 Raccord de montage pour tige à fils noir

401 SCH-0847 Raccord de montage pour tige à fils argent

401 SCH-0671 Crochet mécanique (max. 10 kg) blanc

401 SCH-0672 Crochet mécanique (max. 10 kg) noir

401 SCH-2841 Coiffe pour crochet mécanique blanc

401 SCH-2842 Coiffe pour crochet mécanique noir

401 SCH-2847 Coiffe pour crochet mécanique argent

MINI LED RD ET MINI LED FL VOIR PAGES 87 - 89

Référence Description

Caractéristiques Autres Pour l’appareil

401 14466020 A0700 Kit d’alimentation 3 pôles ON/OFF

401 14466220 A0702 Kit de connexion intermédiaire 3 pôles ON/OFF

401 14466420 A0704 Kit de connexion intermédiaire d’angle 3 pôles ON/OFF

401 14466120 A0701 Kit d’alimentation 5 pôles DIM 1-10 V - DALI

401 14466320 A0703 Kit de connexion intermédiaire 5 pôles DIM 1-10 V - DALI

401 14466520 A0705 Kit de connexion intermédiaire d’angle 5 pôles DIM 1-10 V - DALI

401 14466620 A0706 Kit de jonction

câble pas compris MINI LED/CL

câble pas compris MINI LED/CL

câble pas compris MINI LED/CL

câble pas compris MINI LED/CL DIM/DALI

câble pas compris MINI LED/CL DIM/DALI

câble pas compris MINI LED/CL DIM/DALI

ACCESSOIRES

MANGA LED PANEL VOIR PAGE 90

Référence

Description

401 PL-PENDING Set de suspension

401 PL-C0NNECT Boîte de plafond en aluminium avec câble de connexion transparente 3G 0,75mm2 de 1 m

401 PL-SURFACE30120 Cadre de montage apparent pour panneau led 300 x 1200 mm. Montage apparent flottant

401 PL-SURFACE6060 Cadre de montage apparent pour panneau led 600 x 600 mm. Montage apparent flottant

401 RF-30120-9010 Cadre de montage pour faux plafond pour panneau led 300 x 1200 mm

401 RF-6060-9010 Cadre de montage pour faux plafond pour panneau led 600 x 600 mm

Caractéristiques

Composé de quatre fils d’acier de 1 m et des supports de montage réglables

pour profondeur jusqu’à 15

Equipé avec quatre écrous pour profondeur jusqu’à 15 mm

x 630 x 41 dimension d’encastrement:

QT LED PANEL VOIR PAGE 91

Référence Description

Drivers pas dimmables

401 QTD30W3 Driver pas dimmable 30 W 3450 lm 3 ans garantie

401 QTD30W5 Driver pas dimmable 30 W 3450 lm 5 ans garantie

401 QTD36W5 Driver pas dimmable 36 W 4150 lm 5 ans garantie

401 QTD30W5WIE Driver pas dimmable 30 W 3450 lm 5 ans garantie + connecteur Wieland GST18i3

Drivers dimmables

401 QTD36WDALI Driver dimmable DALI 36 W 4100 lm 5 ans garantie

401 QTD36W1-10 Driver dimmable 1-10 V 36 W 4100 lm 5 ans garantie

Accessoires

401

401

ACCESSOIRES

TRL VOIR PAGES 96 - 97

Référence Description

Dimensions mm Autres Fixations

Caractéristiques

401 TRLMBE Etrier de suspension MB-E blanc

401 TRLMBSFMW Fixation de plafond MB-SFM blanc

401 TRLMBTPRW Fixation de plafond profil en T MB-TPR blanc

401 TRLMBSWAW Etrier de suspension câble en acier MBSWA (livré sans câble en acier) blanc

401 TRLSW1 Fil en acier avec montage plafond 1 mètres

401 TRLSW2 Fil en acier avec montage plafond 2 mètres

401 TRLSW3 Fil en acier avec montage plafond 3 mètres

En combination avec TRLMBSWAW

En combination avec TRLMBSWAW

En combination avec TRLMBSWAW

401 TRLMBRTW Etrier de suspension avec crochet MB-RT (livré sans chaine) blanc

Connecteurs

401 TRLCP Elément de liaison interne Dans le rail, pas visible

401 TRLTEPSETW 2 Embouts + alimentation blanc

401 TRLC0NL Elément de connexion en L Dans le rail, pas visible

401 TRLC0NT Elément de connexion en T Dans le rail, pas visible

401 TRLC0NX Elément de connexion en X Dans le rail, pas visible

401 TRLTWSET Set de câblage continu pour élément de connexion L, T ou X

disponible en noir ou gris argent

disponible en noir ou gris argent

disponible en noir ou gris argent

disponible en noir ou gris argent

disponible en noir ou gris argent

TRL VOIR PAGES 96 - 97

Référence Description

Couvercles

Caractéristiques

401 TRLBC1FTL280W Couvercle PVC BC 1FT 280 mm blanc

401 TRLBC2FTL560W Couvercle PVC BC 2FT 560 mm blanc

401 TRLBC4FTL112W Couvercle PVC BC 4FT 1124 mm blanc

401 TRLBC6FTL169W Couvercle PVC BC 6FT 1686 mm blanc

Unites avec rails triphases

401 TRLTRACK2FTW TRL module 3-phases 562 mm blanc

401 TRLTRACK4FTW TRL module 3-phases 1124 mm blanc

401 TRLTRACK6FTW TRL module 3-phases 1686 mm blanc

Unites avec spots

401 TRL1SK3NB56W TRL module avec 1 spot 1200 lm 930 faisceau étroit blanc

401 TRL1SK4NB56W TRL module avec 1 spot 1600 lm 840 faisceau étroit blanc

401 TRL1SK3MB56W TRL module avec 1 spot 2300 lm 930 faisceau moyen blanc

401 TRL1SK4MB56W TRL module avec 1 spot 3000 lm 840 faisceau moyen blanc

401 TRL1SK3WB56W TRL module avec 1 spot 2300 lm 930 faisceau large blanc

401 TRL1SK4WB56W TRL module avec 1 spot 3000 lm 840 faisceau large blanc

401 TRL2SK3NB56W TRL module avec 2 spots 1200 lm 930 faisceau étroit blanc

401 TRL2SK4NB56W TRL module avec 2 spots 1600 lm 840 faisceau étroit blanc

401 TRL2SK3MB56W TRL module avec 2 spots 2300 lm 930 faisceau moyen blanc

Dimensions mm Autres

L280 disponible en noir ou gris argent

L560 disponible en noir ou gris argent

L1124 disponible en noir ou gris argent

L1686 disponible en noir ou gris argent

L1124, rail triphasé L110 disponible en noir ou gris argent

L1124, rail triphasé L585 disponible en noir ou gris argent

L1686, rail triphasé L958 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

ACCESSOIRES

TRL VOIR PAGES 96 - 97

Référence Description

Caractéristiques

401 TRL2SK4MB56W TRL module avec 2 spots 3000 lm 840 faisceau moyen blanc

401 TRL2SK3WB56W TRL module avec 2 spots 2300 lm 930 faisceau large blanc

401 TRL2SK4WB56W TRL module avec 2 spots 3000 lm 840 faisceau large blanc

Dimensions mm Autres

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

Unites avec régulation basée sur la lumière du jour et détecteur de péesence ou détecteur de mouvement

401 TRLACL2FTW TRL T Capteur blanc

401 TRLACLMMST2FTW TRL Module avec capteur ACL Multi Master blanc

401 TRLACLMST2FTW TRL Module avec capteur ACL Master blanc

401 TRLACLSLV2FTW TRL Module avec capteur ACL Slave blanc

401 TRLPRCHIGH2FTW TRL Module avec capteur PRC High (jusqu’à 12 m) blanc

401 TRLPRCL0W2FTW TRL Module avec capteur PRC Low (jusqu’à 6 m) blanc

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

L562 disponible en noir ou gris argent

INSERT+ 1/2 VOIR PAGE 130

Référence

Description Caractéristiques Dimensions mm Autres Pour l’appareil

401 310475 Boîtier d’encastrement

401 310478

401 310477

Adaptateur Anthracite

Adaptateur Gris

401 310476 Adaptateur Blanc

401 310490 Boîtier d’encastrement

401 310489

401 310488

220 x 51 x 88 Doté d’un couvercle amovible contenant deux bulles de niveau

Pour utilisation dans la boîte encastrée INSERT (ancien modèle)

Pour utilisation dans la boîte encastrée INSERT (ancien modèle)

Pour utilisation dans la boîte encastrée INSERT (ancien modèle)

INSERT+ 1

INSERT+ 1

INSERT+ 1

INSERT+ 1

280 x 85 x 100 Doté d’un couvercle amovible contenant deux bulles de niveau INSERT+ 2

INSERT+ 2

Adaptateur Anthracite

Adaptateur Gris

401 310487 Adaptateur Blanc

401 310495 Kit de dérivation Y à 3 voies IP68 ø14 - 17

401 310496 Kit de dérivation Y à 3 voies IP68 ø7 - 10,5

Pour utilisation dans la boîte encastrée INSERT (ancien modèle)

Pour utilisation dans la boîte encastrée INSERT (ancien modèle)

Pour utilisation dans la boîte encastrée INSERT (ancien modèle)

INSERT+ 2

INSERT+ 2

Pour utilisation dans les connexions en cascade INSERT+ 2

Pour utilisation dans les connexions en cascade INSERT+ 2

ACCESSOIRES GUELL VOIR PAGES 134

- 143

401 GUELL0ARM500B GUELL ZERO

A0664/500-80 Support mural

401 GUELL0ARM1000B GUELL ZERO

A0664/1000-80 Support mural

401 GUELL0ARM500 GUELL ZERO

A0664/500-94 Support

401

A0654/ 500-80 Support mural

401 GUELL12ARM1000B GUELL 1/2

A0654/ 1000-80 Support mural

401

401 GUELL34ARM1000B GUELL 3/4

A0672/1000-80 Support mural

401 GUELL34ARM1000 GUELL 3/4

A0672/1000-94 Support

EVOLVE SMD VOIR PAGES 145 - 146

Référence Description Caractéristiques

401 FLSTANGMINI-ALU Bras mural Alu

401 FLSTANGMINI-B Bras mural Noir

401

401

401

401 FL-P0LE Raccord pour poteau Noir

ECLAIRAGE DE CHANTIER VOIR PAGES 152 - 153

Autres

pour poteau ø 60 mm

Référence Description Caractéristiques Autres Pour l’appareil

401 95-0223-0014.1 Raccord du trépied par support T pour monchon DIN Pour raccorder des trépieds par des manchons DIN 14640 ø 30 mm acier, revêtement par poudre, couleur argent métalissé PowerTube L

401 95-0257-0014 Trépied télescopique jusqu’à 4,7 m

Acier inoxydable PowerDisk

401 95-0255-0014 Adaptateur pour montage suspension PowerDisk

TECHNIQUE D’ECLAIRAGE ET DONNEES TECHNIQUES

INTERIEUR EXTERIEUR ACCESSOIRES INDEX

INDEX REFERENCE

BASC032500B93 60

BASC032500B94 60

BASC032500C93 59

BASC032500C94 59

BASC032500C95 59

BASC032500M93 60

BASC032500N93 59

BASC032500N94 59

BASC032500N95 59

BASC032500P93 60

BASC032500P94 60

BASC032500R93 60

BASC032500R94 60

BASC032500V93 60

BASC032500V94 60

BCL065330B13 84

BCL065330B33 84

BCL065330B63 84

BCL065330M13 84

BCL065330M33 84

BCL065330M63 84

BCL065330N12 82

BCL065330N13 82

BCL065330N14 82

BCL065330N15 82

BCL065330N32 82

BCL065330N33 82

BCL065330N34 82

BCL065330N35 82

BCL065330N62 82

BCL065330N63 82

BCL065330N64 82

BCL065330N65 82

BCL065330P13 84

BCL065330P33 84

BCL065330P63 84

BCL065330R13 84

BCL065330R33 84

BCL065330R63 84

BCL065330V13 84

BCL065330V33 84

BCL065330V63 84

BCL065350B13 85

BCL065350B33 85

BCL065350B63 85

BCL065350M13 85

BCL065350M33 85

BCL065350M63 85

BCL065350N12 83

BCL065350N13 83

BCL065350N14 83

BCL065350N15 83

BCL065350N32 83

BCL065350N33 83

BCL065350N34 83

BCL065350N35 83

BCL065350N62 83

BCL065350N63 83

BCL065350N64 83

BCL065350N65 83

BCL065350P13 85

BCL065350P33 85

BCL065350P63 85

BCL065350R13 85

BCL065350R33 85

BCL065350R63 85

BCL065350V13 85

BCL065350V33 85

BCL065350V63 85

BCM065130B13 80

BCM065130B33 80

BCM065130B63 80

BCM065130M13 80

BCM065130M33 80

BCM065130M63 80

BCM065130N12 79

BCM065130N13 79

BCM065130N14 79

BCM065130N32 79

BCM065130N33 79

BCM065130N34 79

BCM065130N62 79

BCM065130N63 79

BCM065130N64 79

BCM065130P13 80

BCM065130P33 80

BCM065130P63 80

BCM065130R13 80

BCM065130R33 80

BCM065130R63 80

BCM065130V13 80

BCM065130V33 80

BCM065130V63 80

BCM065150B13 81

BCM065150B33 81

BCM065150B63 81

BCM065150M13 81

BCM065150M33 81

BCM065150M63 81

BCM065150N12 79

BCM065150N13 79

BCM065150N14 79

BCM065150N32 79

BCM065150N33 79

BCM065150N34 79

BCM065150N62 79

BCM065150N63 79

BCM065150N64 79

BCM065150P13 81

BCM065150P33 81

BCM065150P63 81

BCM065150R13 81

BCM065150R33 81

BCM065150R63 81

BCM065150V13 81

BCM065150V33 81

BCM065150V63 81

BCS065050C20 78

BCS065050C40 78

BCS065050C60 78

BCS065050N20 78

BCS065050N40 78

BCS065050N60 78

BCS065070C20 78

BCS065070C40 78

BCS065070C60 78

BCS065070N20 78

BCS065070N40 78

BCS065070N60 78

BM2-12004110 103

BM2-1504110 103

BM2-2304110 103

BM2-3004110 103

BM2-4504110 103

BM2-6004110 103

BM2-754110 103

BM2-9004110 103

BWS-30WW11 77

BWS-30WW11S 77

BWS-30WW12 77

BWS-30WW12/1 77

BWS-30WW12/1S 77

BWS-30WW12S 77

BWS-40WW11 77

BWS-40WW11S 77

BWS-40WW12 77

BWS-40WW12/1 77

BWS-40WW12/1S 77

BWS-40WW12S 77

DR0P22LED11830 63

DR0P22LED11830A 63

DR0P22LED11830G 63

DR0P28LED16830 62

DR0P28LED16830A 62

DR0P28LED16830G 62

EC0360A3-700 172

EC0361A3-700 172

EC0560A2-1000 172

EC0560A2-1200 172

EC0561A2-1000 172

EC0561A2-1200 172

EK01910WA3KWBA 120

EK01910WA3KWBG 120

EK01910WA3KWBW 120

EK01910WS3KWBA 120

EK01910WS3KWBG 120

EK01910WS3KWBW 120

EL2-ST0 118 73

EL2-ST0 136 73

EL2-ST0 158 73

EL2-STP 118 73

EL2-STP 136 73

EL2-STP 158 73

ELIE-10WW1 34

ELIE-10WW2 34

ELIE-210WW1 34

ELIE-210WW2 34

ELIR-10WW1 34

ELIR-10WW2 34

ELQ-18WW7 35

ELQ-9WW7 35

EWHL-1WW7 76

FL-P0LE 179

FL120W05-B3000 146

FL120W05-B4000 146

FL12W04-B3000 145

FL12W04-B4000 145

FL12W04-W3000 145

FL12W04-W4000 145

FL150W05-B3000 146

FL150W05-B4000 146

FL24W04-B3000 145

FL24W04-B4000 145

FL24W04-W3000 145

FL24W04-W4000 145

FL48W04-B3000 145

FL48W04-B4000 145

FL48W04-W3000 145

FL48W04-W4000 145

FL48W05-B3000 146

FL48W05-B4000 146

FL72W04-B3000 145

FL72W04-B4000 145

FL72W04-W3000 145

FL72W04-W4000 145

FL72W05-B3000 146

FL72W05-B4000 146

FLLEDRD25830 92

FLLEDRD25840 92

FLLEDRD53830 92

FLLEDRD53840 92

FLLEDRP25830 93

FLLEDRP25840 93

FLLEDRP53830 93

FLLEDRP53840 93

FLSPIKE-B 179

FLSTANG-ALU 179

FLSTANG-B 179

FLSTANGMINI-ALU 179

FLSTANGMINI-B 179

GLADIAT0R2LED 151

GLADIAT0RMINILED 150

GLADIAT0RMINILEDACCU 150

GUELL0ARM1000 178

GUELL0ARM1000B 178

GUELL0ARM500 178

GUELL0ARM500B 178

GUELL0AW15W3K 142

GUELL0AW15W3KB 142

GUELL0AW15W3KW 142

GUELL0AW15W4K 142

GUELL0AW15W4KB 142

GUELL0AW15W4KW 142

GUELL0AW15W5K 142

GUELL0AW15W5KB 142

GUELL0AW15W5KW 142

GUELL0AW9W3K 142

GUELL0AW9W3KB 142

GUELL0AW9W3KW 142

GUELL0AW9W4K 142

GUELL0AW9W4KB 142

GUELL0AW9W4KW 142

GUELL0AW9W5K 142

GUELL0AW9W5KB 142

GUELL0AW9W5KW 142

GUELL0KSM15840B 144

GUELL0KSM15840W 144

GUELL0KSM15850B 144

GUELL0KSM15850W 144

GUELL0KSM20840B 144

GUELL0KSM20840W 144

GUELL0KSM20850B 144

GUELL0KSM20850W 144

GUELL0SM15W3K 143

GUELL0SM15W3KB 143

GUELL0SM15W3KW 143

GUELL0SM15W4K 143

GUELL0SM15W4KB 143

GUELL0SM15W4KW 143

GUELL0SM15W5K 143

GUELL0SM15W5KB 143

GUELL0SM15W5KW 143

GUELL0SM9W3K 143

GUELL0SM9W3KB 143

GUELL0SM9W3KW 143

GUELL0SM9W4K 143

GUELL0SM9W4KB 143

GUELL0SM9W4KW 143

GUELL0SM9W5K 143

GUELL0SM9W5KB 143

GUELL0SM9W5KW 143

GUELL12ARM1000 178

GUELL12ARM1000B 178

GUELL12ARM500 178

GUELL12ARM500B 178

GUELL1AW26W3K 140

GUELL1AW26W4K 140

GUELL1AW26W5K 140

GUELL1AW39W3K 140

GUELL1AW39W4K 140

GUELL1AW39W5K 140

GUELL1AW58W3K 140

GUELL1AW58W4K 140

GUELL1AW58W5K 140

GUELL1SW26W3K 141

GUELL1SW26W4K 141

GUELL1SW26W5K 141

GUELL1SW39W3K 141

GUELL1SW39W4K 141

GUELL1SW39W5K 141

GUELL1SW58W3K 141

GUELL1SW58W4K 141

GUELL1SW58W5K 141

GUELL2AW114W3K 138

GUELL2AW114W4K 138

GUELL2AW114W5K 138

GUELL2AW78W3K 138

GUELL2AW78W4K 138

GUELL2AW78W5K 138

GUELL2SW114W3K 139

GUELL2SW114W4K 139

GUELL2SW114W5K 139

GUELL2SW78W3K 139

GUELL2SW78W4K 139

GUELL2SW78W5K 139

GUELL34ARM1000 178

GUELL34ARM1000B 178

GUELL3AW166W3K 136

GUELL3AW166W4K 136

GUELL3AW166W5K 136

GUELL3AW212W3K 136

GUELL3AW212W3KB 136

GUELL3AW212W4K 136

GUELL3AW212W4KB 136

GUELL3AW212W5K 136

GUELL3AW212W5KB 136

GUELL3AW252W3K 136

GUELL3AW252W4K 136

GUELL3AW252W5K 136

GUELL3AW293W3K 136

GUELL3AW293W3KB 136

GUELL3AW293W4K 136

GUELL3AW293W4KB 136

GUELL3AW293W5K 136

GUELL3AW293W5KB 136

GUELL3SW166W3K 137

GUELL3SW166W4K

GUELL3SW166W5K

GUELL3SW212W3K

GUELL3SW212W3KB

GUELL3SW212W4K

GUELL3SW212W4KB 137

GUELL3SW212W5K

GUELL3SW212W5KB

GUELL3SW252W3K

GUELL3SW293W3K

GUELL3SW293W3KB

GUELL3SW293W4K

INDEX REFERENCE

IMASLED20W830 94

IMASLED20W840 94

IMASLED30W830 94

IMASLED30W840 94

IMASLED43W830 94

IMASLED43W840 94

IN0X159270B13 51

IN0X159270B14 52

IN0X159270B33 51

IN0X159270B34 52

IN0X159270B73 51

IN0X159270B74 52

IN0X159270C12 43

IN0X159270C13 43

IN0X159270C14 44

IN0X159270C15 44

IN0X159270C32 43

IN0X159270C33 43

IN0X159270C34 44

IN0X159270C35 44

IN0X159270C72 43

IN0X159270C73 43

IN0X159270C74 44

IN0X159270C75 44

IN0X159270M13 51

IN0X159270M33 51

IN0X159270M73 51

IN0X159270N12 43

IN0X159270N13 43

IN0X159270N14 44

IN0X159270N15 44

IN0X159270N32 43

IN0X159270N33 43

IN0X159270N34 44

IN0X159270N35 44

IN0X159270N72 43

IN0X159270N73 43

IN0X159270N74 44

IN0X159270N75 44

IN0X159270P13 51

IN0X159270P14 52

IN0X159270P33 51

IN0X159270P34 52

IN0X159270P73 51

IN0X159270P74 52

IN0X159270R13 51

IN0X159270R14 52

IN0X159270R33 51

IN0X159270R34 52

IN0X159270R73 51

IN0X159270R74 52

IN0X159270V13 51

IN0X159270V14 52

IN0X159270V33 51

IN0X159270V34 52

IN0X159270V73 51

IN0X159270V74 52

IN0X159280B13 53

IN0X159280B14 54

IN0X159280B33 53

IN0X159280B34 54

IN0X159280B73 53

IN0X159280B74 54

IN0X159280C12 45

IN0X159280C13 45

IN0X159280C14 46

IN0X159280C15 46

IN0X159280C32 45

IN0X159280C33 45

IN0X159280C34 46

IN0X159280C35 46

IN0X159280C72 45

IN0X159280C73 45

IN0X159280C74 46

IN0X159280C75 46

IN0X159280M13 53

IN0X159280M33 53

IN0X159280M73 53

IN0X159280N12 45

IN0X159280N13 45

IN0X159280N14 46

IN0X159280N15 46

IN0X159280N32 45

IN0X159280N33 45

IN0X159280N34 46

IN0X159280N35 46

IN0X159280N72 45

IN0X159280N73 45

IN0X159280N74 46

IN0X159280N75 46

IN0X159280P13 53

IN0X159280P14 54

IN0X159280P33 53

IN0X159280P34 54

IN0X159280P73 53

IN0X159280P74 54

IN0X159280R13 53

IN0X159280R14 54

IN0X159280R33 53

IN0X159280R34 54

IN0X159280R73 53

IN0X159280R74 54

IN0X159280V13 53

IN0X159280V14 54

IN0X159280V33 53

IN0X159280V34 54

IN0X159280V73 53

IN0X159280V74 54

IN0X159290B13 55

IN0X159290B14 56

IN0X159290B33 55

IN0X159290B34 56

IN0X159290B73 55

IN0X159290B74 56

IN0X159290C12 47

IN0X159290C13 47

IN0X159290C14 48

IN0X159290C15 48

IN0X159290C32 47

IN0X159290C33 47

IN0X159290C34 48

IN0X159290C35 48

IN0X159290C72 47

IN0X159290C73 47

IN0X159290C74 48

IN0X159290C75 48

IN0X159290M13 55

IN0X159290M33 55

IN0X159290M73 55

IN0X159290N12 47

IN0X159290N13 47

IN0X159290N14 48

IN0X159290N15 48

IN0X159290N32 47

IN0X159290N33 47

IN0X159290N34 48

IN0X159290N35 48

IN0X159290N72 47

IN0X159290N73 47

IN0X159290N74 48

IN0X159290N75 48

IN0X159290P13 55

IN0X159290P14 56

IN0X159290P33 55

IN0X159290P34 56

IN0X159290P73 55

IN0X159290P74 56

IN0X159290R13 55

IN0X159290R14 56

IN0X159290R33 55

IN0X159290R34 56

IN0X159290R73 55

IN0X159290R74 56

IN0X159290V13 55

IN0X159290V14 56

IN0X159290V33 55

IN0X159290V34 56

IN0X159290V73 55

IN0X159290V74 56

IN0X159300B13 57

IN0X159300B14 58

IN0X159300B33 57

IN0X159300B34 58

IN0X159300B73 57

IN0X159300B74 58

IN0X159300C12 49

IN0X159300C13 49

IN0X159300C14 50

IN0X159300C15 50

IN0X159300C32 49

IN0X159300C33 49

IN0X159300C34 50

IN0X159300C35 50

IN0X159300C72 49

IN0X159300C73 49

IN0X159300C74 50

IN0X159300C75 50

IN0X159300M13 57

IN0X159300M33 57

IN0X159300M73 57

IN0X159300N12 49

IN0X159300N13 49

IN0X159300N14 50

IN0X159300N15 50

IN0X159300N32 49

IN0X159300N33 49

IN0X159300N34 50

IN0X159300N35 50

IN0X159300N72 49

IN0X159300N73 49

IN0X159300N74 50

IN0X159300N75 50

IN0X159300P13 57

IN0X159300P14 58

IN0X159300P33 57

IN0X159300P34 58

IN0X159300P73 57

IN0X159300P74 58

IN0X159300R13 57

IN0X159300R14 58

IN0X159300R33 57

IN0X159300R34 58

IN0X159300R73 57

IN0X159300R74 58

IN0X159300V13 57

IN0X159300V14 58

IN0X159300V33 57

IN0X159300V34 58

IN0X159300V73 57

IN0X159300V74 58

INDALDRIVERFASE 31

INDALIPRHV830W 32

INDALIPRHV830WD 32

INDALRHV830W

I Technolux LED

INDALRLV830AD

LCI-10W350SR

LCI-10W700SR

LD120H-B4-1

LD120H-B4-2

LD120H-B4-3

INDALIPRHV840W 32 INDALIPRHV840WD 32 INDALIPRLV830A 31 INDALIPRLV830W

LD240H-B4-1

LD240H-B4-2

LD240H-B4-3

LD240H-B4-4 148149

LEDHANDLAMP 154

LPL-35WW01 100

LPL-35WW02 100

LR1203 95

LR1204 95

LR1803 95

LR1804 95

LR2503 95

LR2504 95

LRPEND 95

LRRCS 95

LRSFM 95

LYRA40W4K 147

LYRA70W4K 147

MA30120-3000 90

MA30120-4000 90

MA6060-3000 90

MA6060-4000 90

MADE10W3KWBA 121

MADE10W3KWBW 121

MADE10W4KWBA 121

MADE10W4KWBW 121

MARINALED12/14 112

MARINALED12/24 112

MARINALED15/14 112

MARINALED15/24 112

MARINALED15/34 112

MARINALED6/14 112

MARINALEDTW1200 112

MARINALEDTW1500 112

MARINALEDTW600 112

MC15W301 37

MC24W301 37

MC30W301 37

MC36W301 37

MINILITELED12NW 86

MINILITELED12WW 86

MINILITELED16NW 86

MINILITELED16WW 86

MINILITELED3NW 86

MINILITELED3WW 86

MINILITELED5NW 86

MINILITELED5WW 86

MINILITELED9NW 86

MINILITELED9WW 86

P0WERDISKLEDDIM 153

P0WERTUBELEDL 152

P0WERTUBELEDM 152

PL-C0NNECT 172

PL-PENDING 172

PL-SURFACE30120 172

PL-SURFACE6060 172

PLG-30SW1 99

PLG-30WW1 99

PLM-30SW1 99

PLM-30WW1 99

PP-RWAP 118 72

PP-RWAP 136 72

PP-RWAP 158 72

PRA 7203612 111

PRA 7203614 111

PRA 7203615 111

PRA 7203632 111

PRA 7203634 111

PRA 7203635 111

PRA 7500014M 106

PRA 7500024M 106

PRA 7500025M 106

PRA 7500034M 106

PRA 7500035M 106

PRA 7500044M 106

PRA 7500045M 106

PRA 7500064M 106

PRA 7500074M 106

PRA 7500075M 106

PRA 7500084M 106

PRA 7500085M 106

PRA 7500094M 106

PRA 7500095M 106

PRA 7500324M 106

PRA 7500325M 106

PRA 7500345M 106

PRA 7500374M 106 PRA 7500375M 106 PRA 7500395M 106

7603412 109

7603414 109

7603415 109

7603422 109

7603424 109

7603425 109 PRA 7800513 110 PRA 7800523 110

7893513 110

7897513 110

7898513 110

85040001 102

85046001 102

85049001 102

9403704 107

9403724 107

9403754

42

PULL033300P74 42

PULL033300R13 42

PULL033300R33 42

PULL033300R73 42

PULL033300V13 42

PULL033300V14 42

PULL033300V33 42 PULL033300V34 42

PULL033300V73 42

PULL033300V74 42

PULL033400C13 39

PULL033400C33 39

PULL033400N13 39

PULL033400N33 39

QLLED0P112NW 70

QLLED0P112WW 70

QLLED0P16NW 70

QLLED0P16WW 70

QLLEDPR112NW 70

QLLEDPR112WW 70

QT301203000 91

QT301204000 91

QT60603000 91

QT60604000 91

QTD30W3 173

QTD30W5 173

QTD30W5WIE 173

QTD36W1-10 173

QTD36W5 173

QTD36WDALI 173

QTD36WPB 173

QTFRR30120 173

QTFRR6060 173

QTFRS30120 173

QTFRS6060 173

QTPEND 173

QUAS103W3K1WBA 124

QUAS103W3K1WBG 124

QUAS103W3K1WBW 124

QUAS106W3K2WBA 124

QUAS106W3K2WBG 124

QUAS106W3K2WBW 124

QUAS106W3KNBWBA 124

QUAS106W3KNBWBG 124

QUAS106W3KNBWBW 124

QUAS2012W3KMBA 125

QUAS2012W3KMBG 125

QUAS2012W3KMBW 125

RKL2LED112NW

RKL2LED112NWHF

RKL4LED312WWIP

RKL6LED112NW

RKL6LED112WW 64

RKL6LED312NW 64

RKL6LED312WW 64

RKL6LED412NWHF 65

RKL6LED412WW 64

RKL6LED412WWHF

QUAS3023W3KMBA 126 QUAS3023W3KMBG

RKLDR4S 159

RKLDR4WB 159

RKLDR6BB 159

RKLDR6S 159

RKLDR6WB 159

RLLED0P112NW 71

RLLED0P112WW 71

RLLED0P2,4,5NW 71

RLLED0P24,5WW 71

INDEX REFERENCE

RLLEDPR112NW 71

RLLEDPR112WW 71

RZB451168002 75

RZB4511680021 75

RZB451169002 75

RZB4511690021 75

RZB451170002 75

RZB4511700021 75

RZB451171002 75

RZB4511710021 75

RZB5816320031 131

RZB58163200311 131

RZB581632004 131

RZB5816320041 131

RZB5816330031 131

RZB58163300311 131

RZB581633004 131

RZB5816330041 131

RZB5816340031 131

RZB58163400311 131

RZB581634004 131

RZB5816340041 131

RZB911258002 38

RZB9112580021 38

RZB9112580022 38

RZB911259002 38

RZB9112590021 38

RZB9112590022 38

RZB911266002 38

RZB9112660021 38

RZB9112660022 38

RZB911267002 38

RZB9112670021 38

RZB9112670022 38

RZB981848003 158

RZB981851003 158

RZB981854003 158

RZB981857003 158

S0183 67

S0183EME 67

S0183RFD 68

S0183RFM 68

S0183SDE 68

S0183STM 68

S0184 67

S0184EME 67

S0184RFD 68

S0184RFM 68

S0184SDE 68

S0184STM 68

SCH-012171 164

SCH-012172 164

SCH-012177 164

SCH-053210 169

SCH-0671 170

SCH-0672 170

SCH-0751 164

SCH-0752 164

SCH-0757 164

SCH-0831 170

SCH-0832 170

SCH-0837 170

SCH-0841 170

SCH-0842 170

SCH-0847 170

SCH-101 160

SCH-102 160

SCH-107 160

SCH-112011 161

SCH-112012 161

SCH-112017 161

SCH-112021 161

SCH-112022 161

SCH-112027 161

SCH-112061 163

SCH-112062 163

SCH-112067 164

SCH-112081 162

SCH-112082 162

SCH-112087 162

SCH-112091 162

SCH-112092 162

SCH-112097 162

SCH-112101 162

SCH-112102 162

SCH-112107 162

SCH-112111 162

SCH-112112 162

SCH-112118 162

SCH-112121 163

SCH-112122 163

SCH-112127 163

SCH-112131 162

SCH-112132 162

SCH-112137 163

SCH-112141 163

SCH-112142 163

SCH-112147 163

SCH-112151 163

SCH-112152 163

SCH-112157 163

SCH-112161 162

SCH-112162 162

SCH-112167 162

SCH-1231 163

SCH-1232 163

SCH-1237 163

SCH-132011 167

SCH-132012 167

SCH-132021 167

SCH-132022 167

SCH-132051 167

SCH-132052 167

SCH-132061 167

SCH-132062 167

SCH-132081 168

SCH-132082 168

SCH-132091 168

SCH-132092 168

SCH-132101 168

SCH-132102 168

SCH-132121 168

SCH-132122 168

SCH-132131 168

SCH-132132 168

SCH-132141 168

SCH-132142 168

SCH-132151 168

SCH-132152 168

SCH-132161 168

SCH-132162 168

SCH-152031 161

SCH-152031 167

SCH-152032 161

SCH-152032 167

SCH-152037 161

SCH-201 160

SCH-202 160

SCH-207 160

SCH-2841 170

SCH-2842 170

SCH-2847 170

SCH-301 160

SCH-302

SCH-307

SCH-3187

SCH-3197

SCH-32171

SCH-32172

SCH-402

SCH-407

SCH-6207

SCH-621

SCH-622

SCH-631

SCH-632

SCH-641

SCH-6410

SCH-642

SCH-6430

SCH-6980

SCH-6990

SCH-8880 169

SCH-9051 165

SCH-9052 165

SCH-9057 165

SCH-9061 165

SCH-9062 165

SCH-9067 165

SEALED12/14 115

SEALED12/14D 115

SEALED12/24 115

SEALED12/24D 115

SEALED15/14 115

SEALED15/14D 115

SEALED15/24 115

SEALED15/24D 115

SEALED6/14 115

SEALED6/14D 115

SEALED6/24 115

SEALED6/24D 115

TRL-15W350P 34

TRL-20W350 34

TRL-20W700 35

TRL-20WDD 34

TRL-20WDD 35

TRL-30W700 35

TRL1SK3MB56W 175

TRL1SK3NB56W 175

TRL1SK3WB56W 175

TRL1SK4MB56W 175

TRL1SK4NB56W 175

TRL1SK4WB56W 175

TRL2SK3MB56W 175

TRL2SK3NB56W 175

TRL2SK3WB56W 176

TRL2SK4MB56W 176

TRL2SK4NB56W 175

TRL2SK4WB56W 176

TRL304MB112W 97

TRL304NB112W 97

TRL304WB112W 97

TRL364MB112W 97

TRL364NB112W 97

TRL364WB112W 97

TRL404MB169W 97

TRL404NB169W 97

TRL404WB169W 97

TRL544MB112W 97

TRL544MB169W 97

TRL544NB112W 97

TRL544NB169W 97

TRL544WB112W 97

TRL544WB169W 97

TRL54FTL112W 96

TRL54FTL225W 96

TRL54FTL337W 96

TRL54FTL450W 96

TRL56FTL169W 96

TRL56FTL337W 96

TRL74FTL112W 96

TRL74FTL225W 96

TRL74FTL337W 96

TRL74FTL450W 96

TRL754MB169W 97

TRL754NB169W 97

TRL754WB169W 97

TRL76FTL169W 96

TRL76FTL337W 96

TRL984MB169W 97

TRL984NB169W 97

TRL984WB169W 97

TRLACL2FTW 176

TRLACLMMST2FTW

Cebeo I Technolux LED

réf. pag réf. pag réf. pag réf. pag réf. pag

XPR64840ND 101

Z-IHN 98

INDEX PR o D u IT
