ICONOGRAFÍA
Grosor de cristal
Serigrafia degradada con color a elegir (RAL)
Grosor de cristal
Rodamientos inferiores
Sin guía inferior
Altura estandar
Altura estandar
Altura estandar
Medidas: indicando la medida mínima y máxima en que se puede instalar dicha mampara, es decir su nivel de compensación
Altura: medida total de la mampara, con todos sus elementos
Acceso: indica el paso útil que ofrece esa medida de mampara
Acabado: indica la terminación de los perfiles
Embalajes: número de cajas en que viene contenido el producto
Tipo de acabado de vídrio: (cristal, translúcido, fumé y serigrafías)
Expansión / Compensación
Cierre magnético disponible
Sistema de fácil limpieza
No utilizar Productos abrasivos
Expansión / Compensación entre paredes

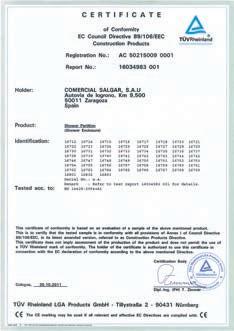

Certificado por TÜV
Producto fabricado en acuerdo a las directrices de normativas de la Comunidad Europea Reversible
Norma EN-12150
Junto a esta información, también encontrará la información general del modelo de mampara (tipo de vidrio, si es reversible o no, tratamiento antical…) y además el dibujo técnico de la configuración elegida donde se indican las cotas que aparecen en la tabla. Un conjunto de información que hará más sencillo elegir su mampara con plenas garantías y satisfacción.
Opción especiales bajo pedido. Consulte plazo de entrega a su distribuidor habitual
Norma EN-14428
Norma EN-14527
Norma ENV-12633
Altura de plato de 26 a 30 mm según ancho Peso x m2
Plato aligerado
Rioja rejilla inox Pompeya rejilla en el mismo color y material del plato Antibacterial
ES GARANTÍA DE CALIDAD
En Salgar empleamos la máxima calidad en la fabricación de nuestros productos, siendo ésta avalada en base a:
- Normativa internacional EN 14428, que fijan exigencias para mamparas de ducha, así como por el marcado CE. Test realizado por organismo internacional TÜV Rheiland.
- Reglamento Europeo de Productos de Construcción Nº305/2011
- Norma UNE EN 12150 Vidrio para la edificación. Vidrio de silicato sodocálcico de seguridad templado térmicamente.
- Norma EN 14527:2016+A1:2019 Platos de ducha para uso doméstico.
- Norma UNE-ENV 12633:2003 Método para la determinación del valor de la resistencia al deslizamiento/resbalamiento de los pavimentos pulidos y sin pulir.
Propiedades óptimas de cerramiento
Resistencia a la corrosión
Resistencia al cambio seco-mojado
Durabilidad y estabilidad
Máxima estanqueidad
Fácil limpieza
DECLARACIÓN DE PRESTACIONES (DoP)
Documento N.º DoP Nº 06 De acuerdo con el Reglamento Europeo de Productos de Construcción Nº 305/2011 para el producto: PLATO DUCHA
1. Nombre y código de identificación de los productos: Plato Ducha. Descripción y códigos se encuentran en el Anexo de la presente declaración. 2. Tipo, código número de serie otro elemento, el cual identifique el producto de acuerdo con la disposición del Art. 11, párrafo 4: Véase en el Anexo de la presente declaración. 3. Nombre dirección del fabricante o importador o distribuidor de acuerdo con la disposición del Art. 11, párrafo 5: COMERCIAL SALGAR S.L. Autovía de Logroño, Km 9,5 50011 Zaragoza (España)
4. Uso del producto de acuerdo con la especificación armonizada, según lo designado por el fabricante: Higiene personal Uso doméstico.
5. Sistema o sistemas de evaluación y verificación de la constancia de las prestaciones del producto: Sistema 4. 6. Nombre dirección de contacto del Organismo Notificado: N/A. 7. Prestaciones declaradas:
Características esenciales Prestaciones Especificaciones técnicas armonizadas Aptitud para la limpieza. Clase 1 EN 14527:2006 + A1 Durabilidad. Clase
Las prestaciones del producto identificado en el punto son conformes con las prestaciones declaradas en el punto 7. La presente declaración de prestaciones se emite bajo la única responsabilidad del fabricante importador o distribuidor indicado en el punto 3.
Para que así conste se expide en Zaragoza, 24 de Abril de 2024
¿CÓMO MEDIR TU MAMPARA?
Nivel de la base de apoyo
Verifique el nivel de la base de la mampara También es recomendable que verifique que la base donde se apoyará está correctamente nivelada. Para ello puede usar un nivel tipo “burbuja”. El hecho de que haya ciertos pequeños desniveles no implica un problema importante para mamparas que dispongan de estructura con marco, pero en las mamparas que disponen de poca perfilería y especialmente en las que no disponen de perfiles de compensación es esencial comprobar el perfecto encuadre y nivelado de la base con las paredes.
PARA MAMPARAS FRONTALES
Asegúrese siempre de medir dos veces
· Para instalaciones frontales, deberemos siempre medir el punto más alto (A), el punto medio (M) y el punto más bajo (B)
· De las tres medidas que cojamos A/M/B nos quedaremos con la mas pequeña como referencia y compensaremos a la medida mas grande con el perfil de compensación
· Comprobar si las 3 medidas están dentro del rango de una referencia de mampara Salgar. Ej: Helsinki 22452, 136-140cm. Lo ideal es descontar 0,5cm a la medida más baja y comprobar si están todas dentro del rango.
· En caso de que alguna no esté en el rango, es SIEMPRE LA MAYOR MEDIDA la que se compensa mediante perfiles compensadores
· Ej: A es 139, M es 138,5 y B es 138cm. Descontamos 0,5 a B y vemos que la diferencia máxima es de 137,5 a 139cm, total de 1,5cm, que está en el rango del código y que la compensación de la mampara, 2cm por lado, cubre el desajuste.

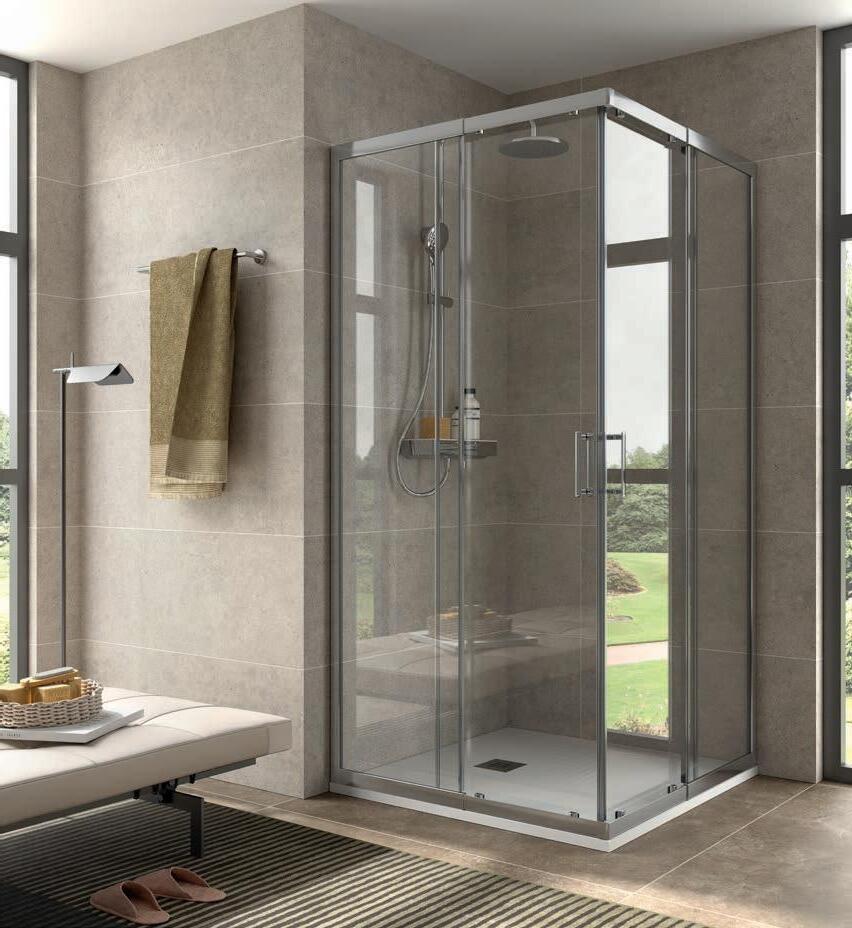

PARA MAMPARAS ANGULARES
· ¿Plato sobre suelo o de obra/ras de suelo?
· Se miden en cualquier caso los dos lados desde la pared al borde del plato.
· En los casos de plato sobre suelo, la mampara siempre es algo más pequeña que la dimensión total del plato. Ej: Helsinki, cod. 22465, medidas nominales de plato 700x900, medidas de la mampara 675-695 y 875-895mm.
En los casos de plato de obra o a ras de suelo, la mampara, por estética nada más, debe caer en la junta del plato y el suelo. Debemos medir las dos medidas hasta esas juntas y ver si la mampara ajusta a las mismas
TABLA GENERAL DE ACABADOS
Serigrafia degradada con color a elegir (RAL)

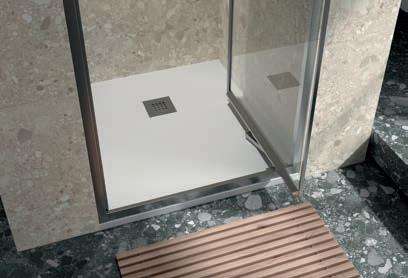

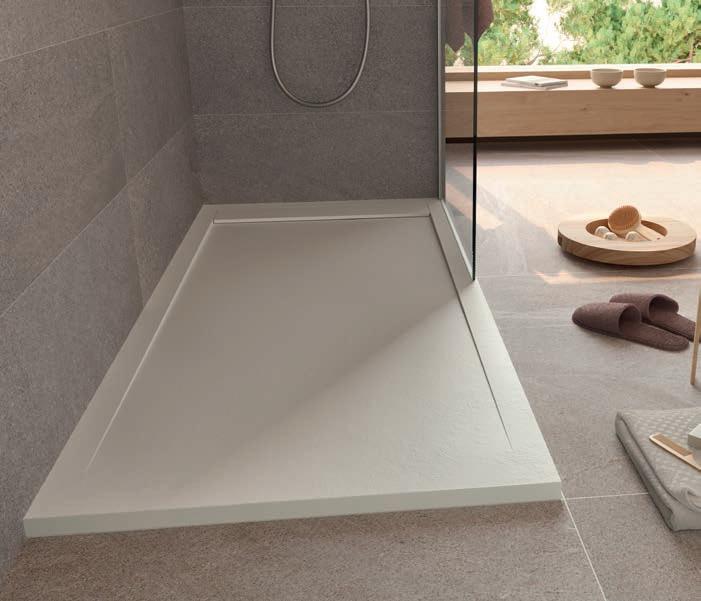

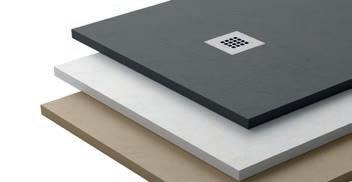

La Gama de platos RIOJA que incorpora Salgar da un salto de calidad, amplitud de gama y diseño gracias a su terminación Stone que garantiza un antideslizamiento superior.
Máxima calidad y prestaciones para configurar tu baño.
Platos con superficie stone antideslizante.
Máxima calificación con certificado clase 3
Plato de ducha aligerado
Platos extraplanos 26-30 mm segun anchos
Resistentes a los impactos ligeros
Fácil limpieza, no usar productos agresivos
Incluyen rejilla de acero inoxidable cromo brillo
Recubrimiento de Gel Coat sanitario
Propiedades anti-bacterianas
VÁLVULA OMAHA
VÁLVULA
Platos de ducha / Grosor de 28 mm
Platos a medida

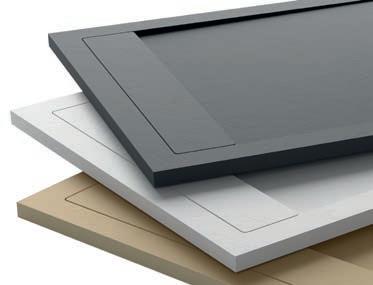

La Gama de platos Pompeya unen diseño, modernidad, funcionalidad y estilo. Da un toque de diseño en tu baño gracias al enmarcado de diseño del plato Pompeya
Nos adaptamos a tu espacio: Puedes elegir un plato POMPEYA estándar en blanco, arena y antracita o personalizar el color para crear un baño único, seleccionando tu color favorito de entre la carta RAL de colores.
Para pedir estos platos indicar el COD de la medida y color elegida e indicar el RAL en el pedido en caso de elegir esta opción.
PLATOS DE DUCHA POMPEYA
PLATOS DE DUCHA / GROSOR DE 28 MM
de ducha / Grosor de 28 mm
700
700
700
VÁLVULA OMAHA
Platos
Platos a medida
Grosor de 28 mm - Indicar acabado (RAL) *
Bajo pedido
Bajo pedido
SERIE VERSA
Mámpara en STOCK
PERFIL
Plata brillo
CRISTAL
Transparente
Mámpara BAJO PEDIDO
PERFIL
Plata brillo Negro mate Negro mate
CRISTAL
PUERTA CORREDERA / FIJO
Plata brillo Negro mate
PUERTA CORREDERA / FIJO + LATERAL FIJO DE CIERRE
Plata brillo Negro mate
PUERTA CORREDERA / FIJO + LATERAL FIJO FIJO
Plata brillo Negro mate
FIJO / PUERTA CORREDERA / FIJO EN LINEA
Plata brillo Negro mate
FIJO / PUERTA CORREDERA / FIJO EN LINEA + LATERAL FIJO FIJO
Plata brillo Negro mate

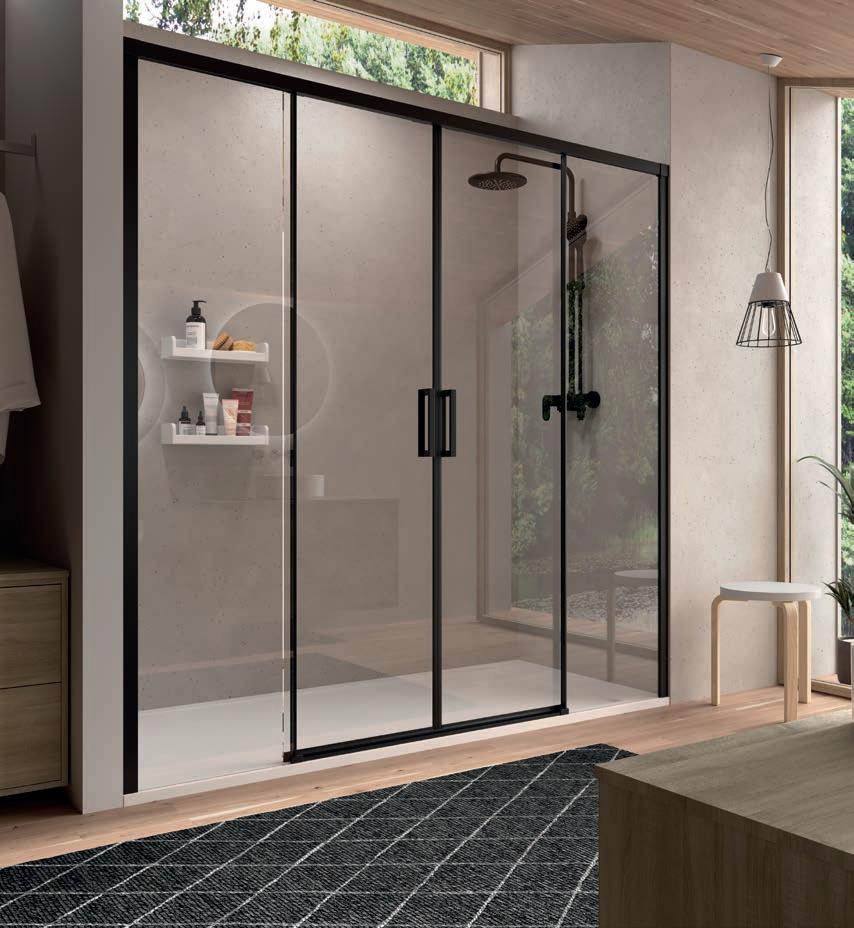

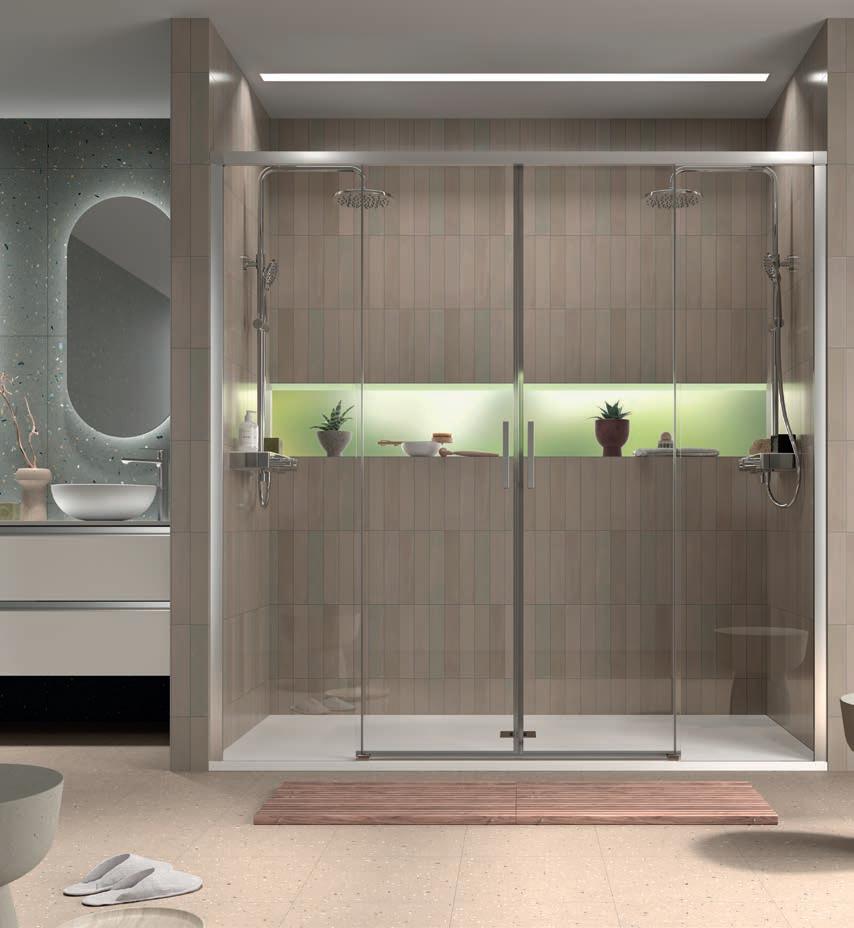

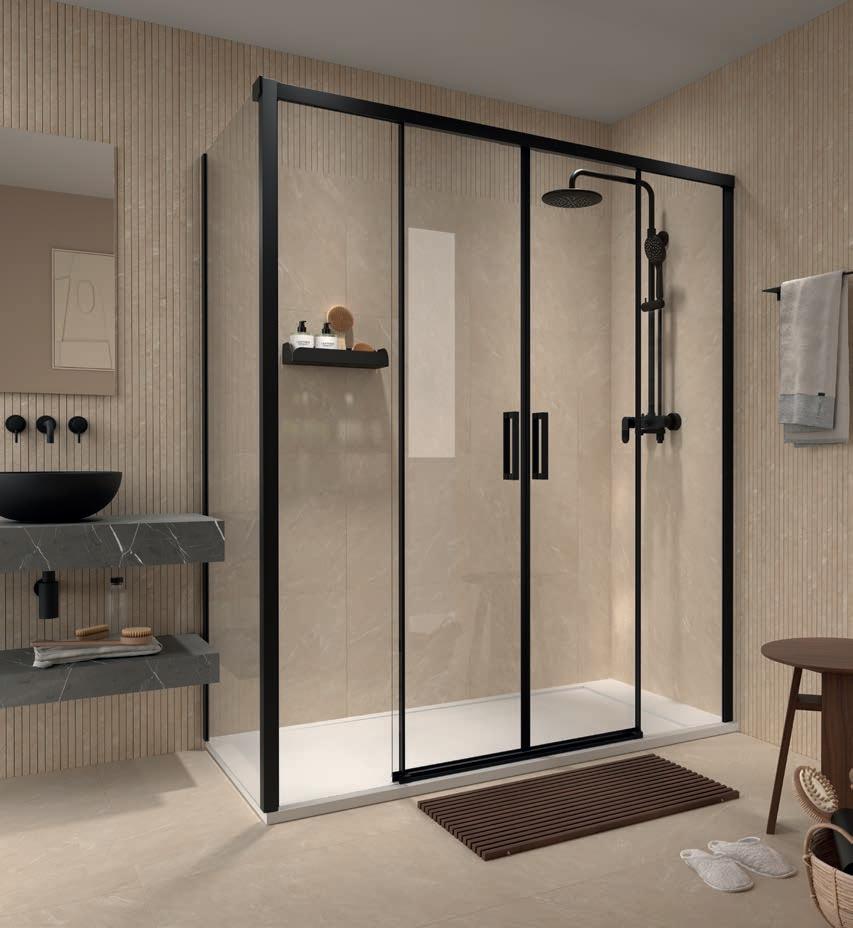

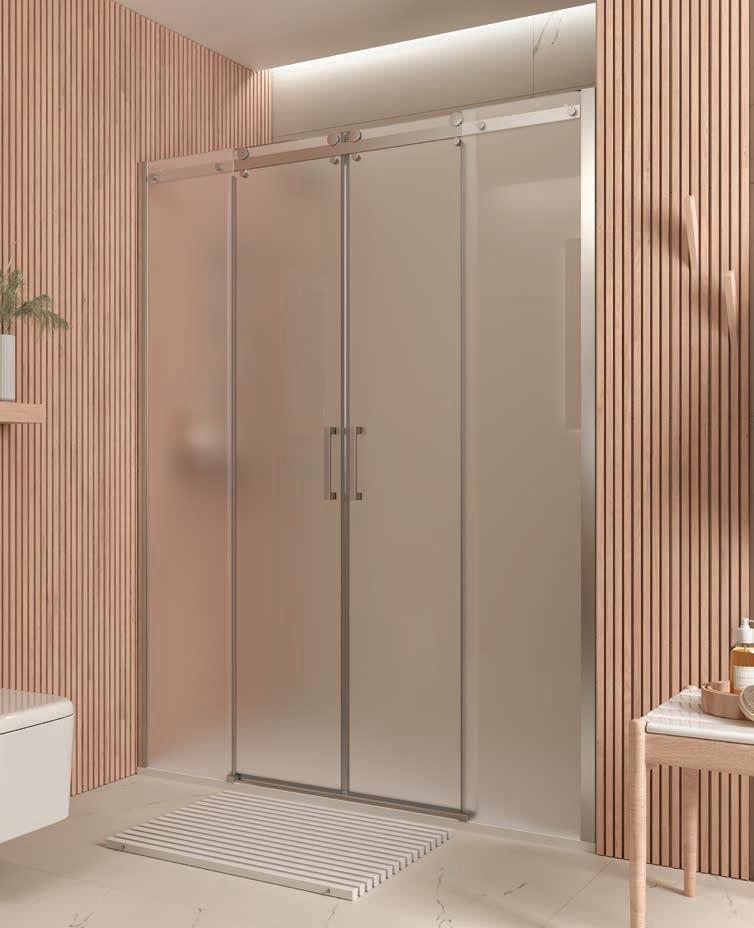

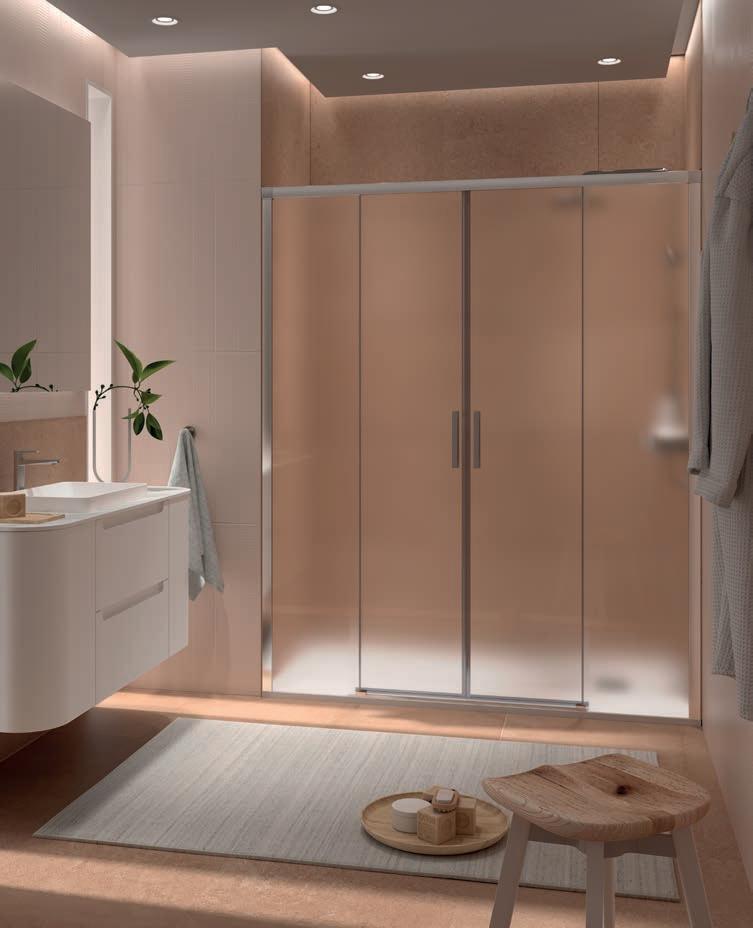

2 FIJOS / 2 PUERTAS CORREDERAS
Plata brillo Negro mate
2 FIJOS / 2 PUERTAS CORREDERAS + LATERAL FIJO FIJO
Plata brillo Negro mate
FIJOS / PUERTAS CORREDERAS 1/2
Plata brillo Negro mate

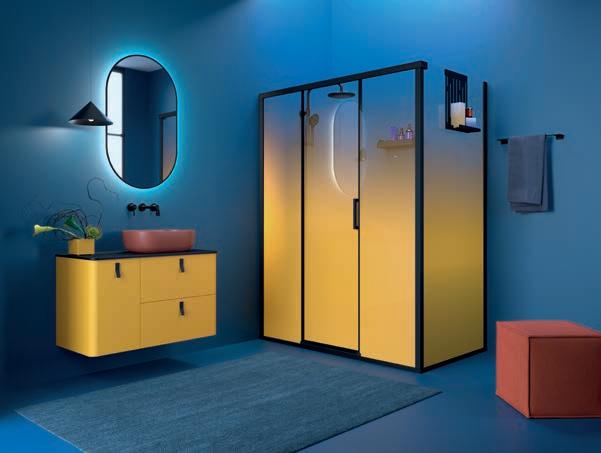

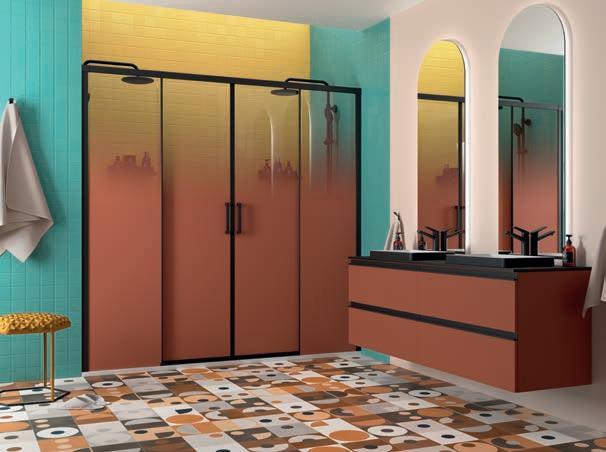

ATRÉVETE
CON EL COLOR
Combina el color RAL de la serigrafia con el acabado del mueble.
Elige el RAL del mismo todo del mueble.

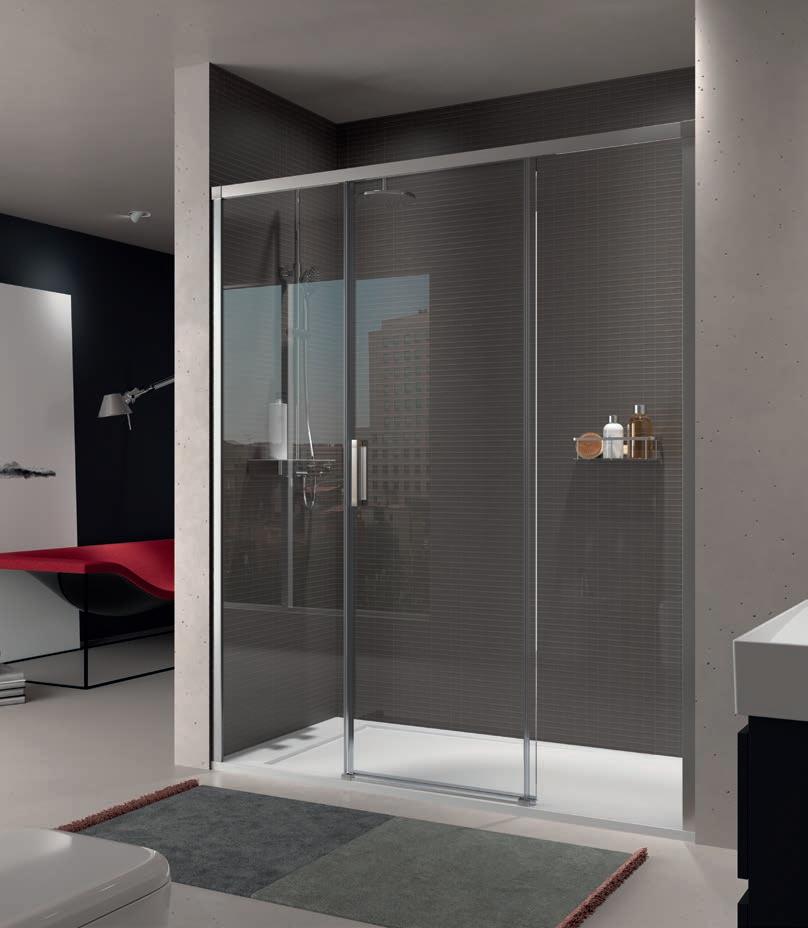

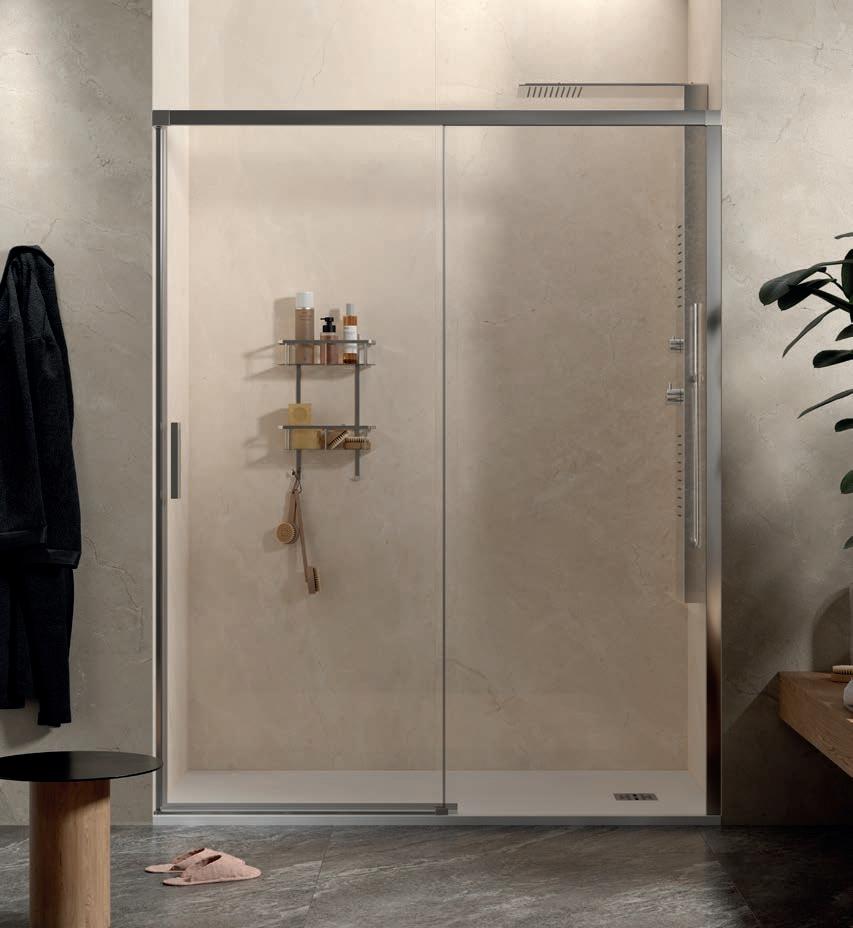

SERIE VERSA
Frontal plata brillo entre paredes en stock
FC2 PUERTA CORREDERA/ FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, perfil metálico y goma magnética 90º.
■ Compensación desnivel a pared 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema facil limpieza. Botón push liberador de puerta.

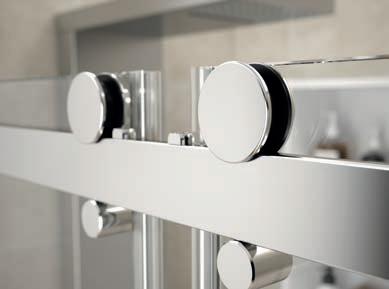

■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FRONTAL DUCHA
SERIE VERSA

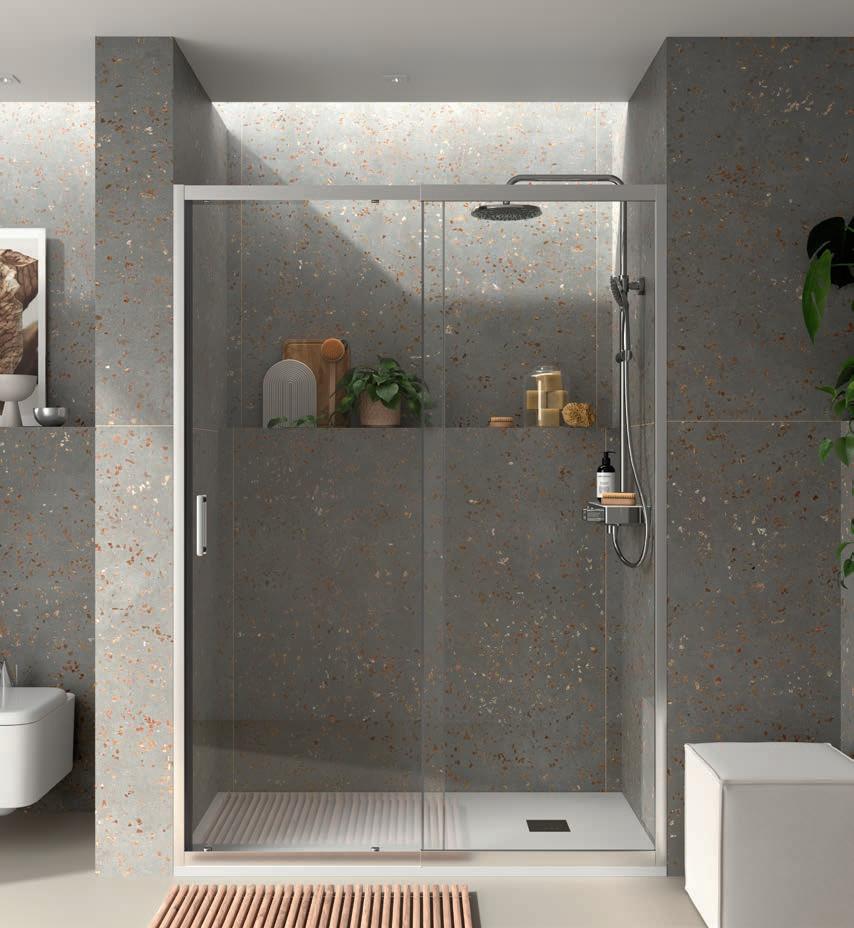

Frontal plata brillo entre paredes
FC2 PUERTA CORREDERA/ FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, perfil metálico y goma magnética 90º.
■ Compensación desnivel a pared 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema facil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
2
FRONTAL DUCHA
110134 1020
110006 830 109694
-
-
1770 - 1810 805 - 825 30 1950 2 Plata brillo 110007 840 109695 870 110135 1040
NOTA: Medidas intermedias cortar guía superior min 10 mm - max 50 mm Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.

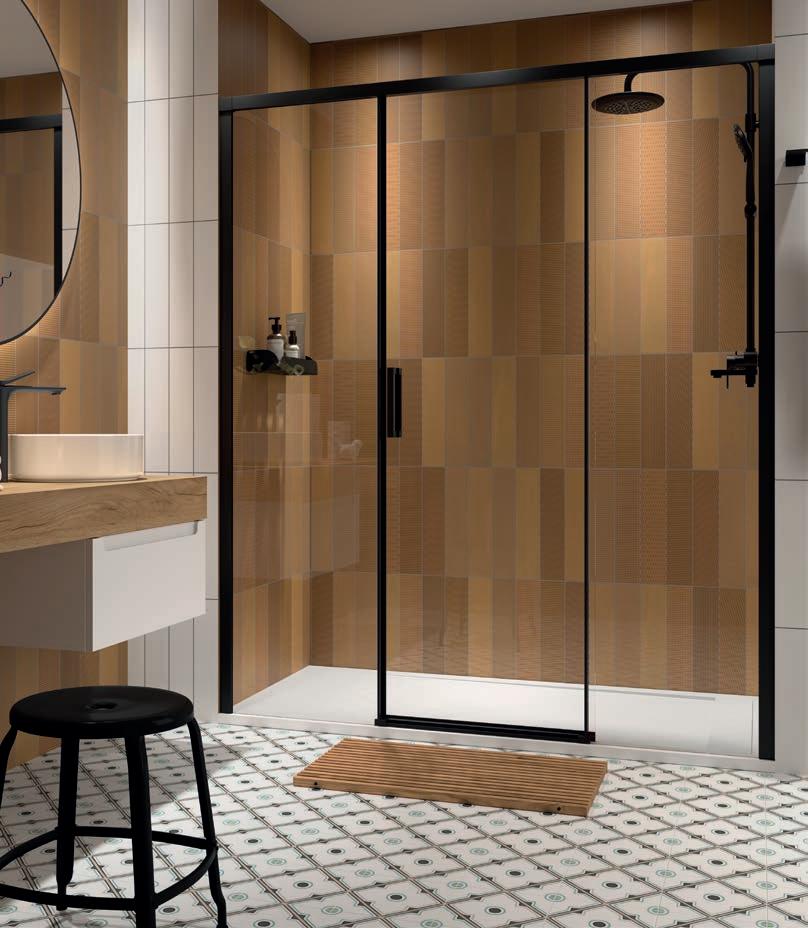

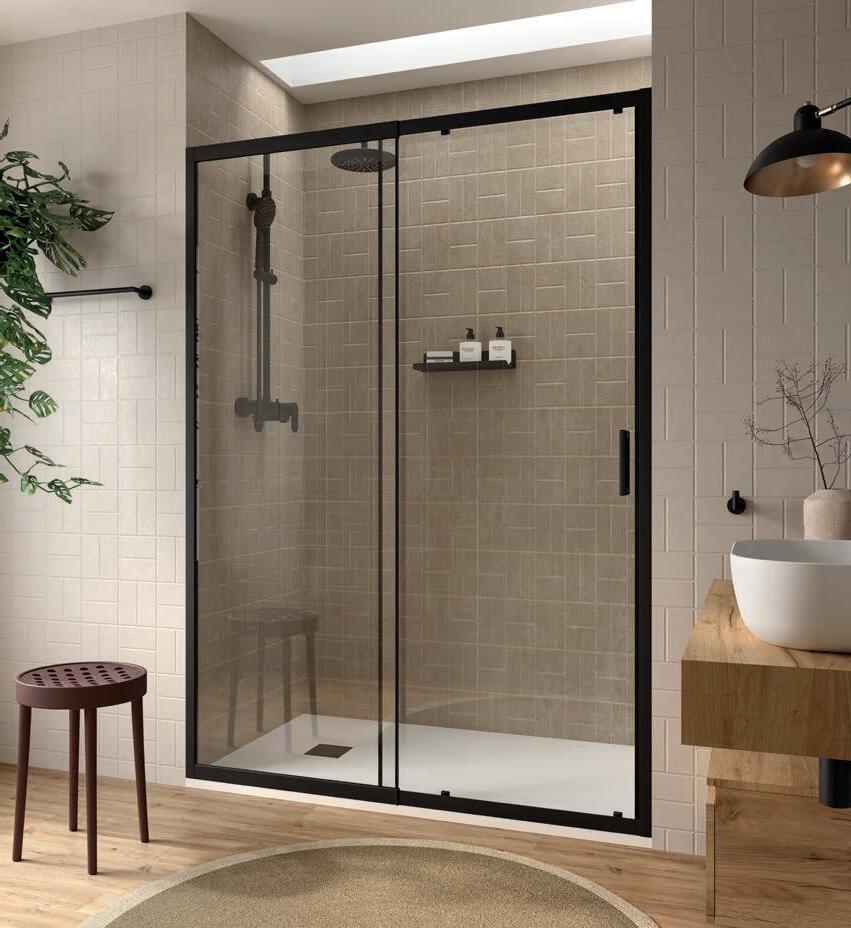

SERIE VERSA

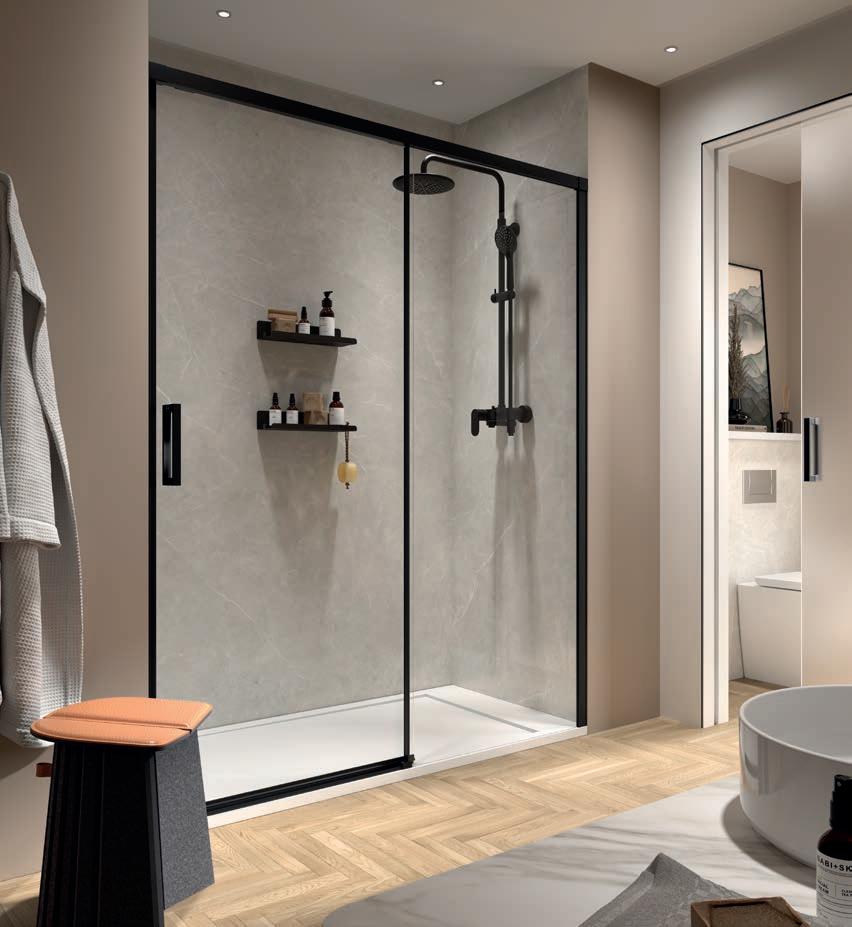

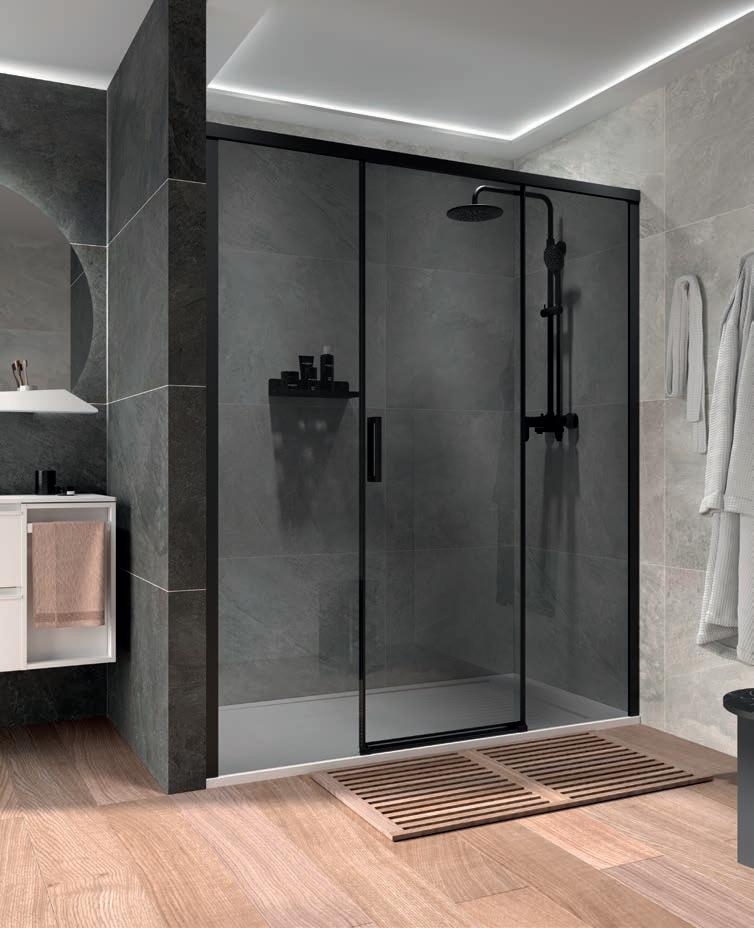

Frontal negro mate entre paredes en stock
FC2 PUERTA CORREDERA/ FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, perfil metálico y goma magnética 90º.
■ Compensación desnivel a pared 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema facil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FRONTAL DUCHA
SERIE VERSA

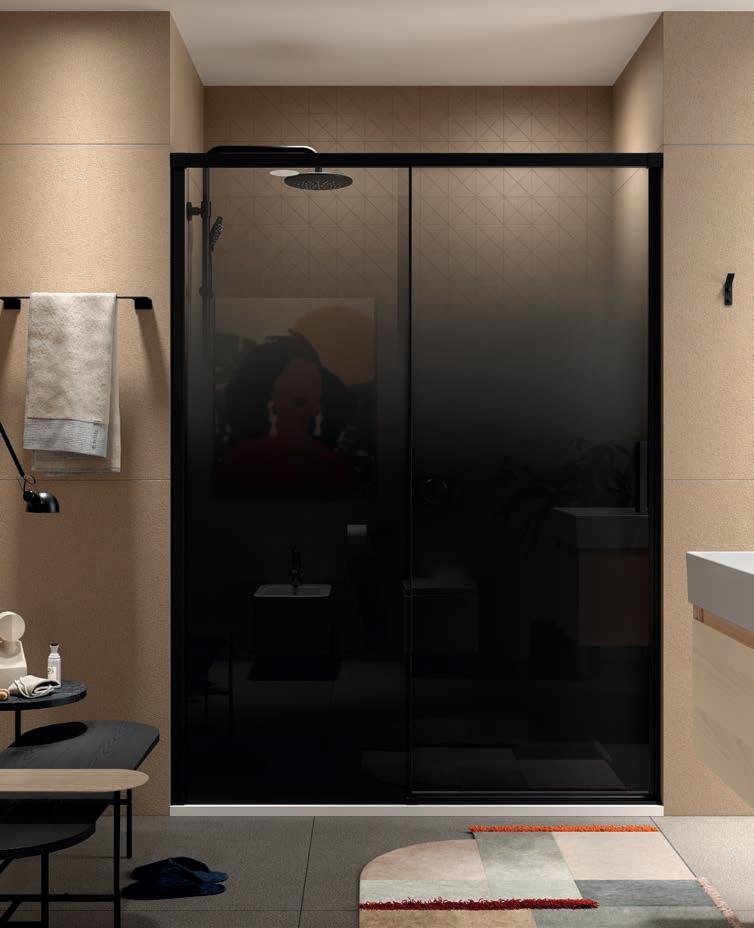

Frontal negro mate entre paredes
FC2 PUERTA CORREDERA/ FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, perfil metálico y goma magnética 90º.
■ Compensación desnivel a pared 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema facil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Medidas intermedias cortar guía superior min 10 mm - max
mm Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.

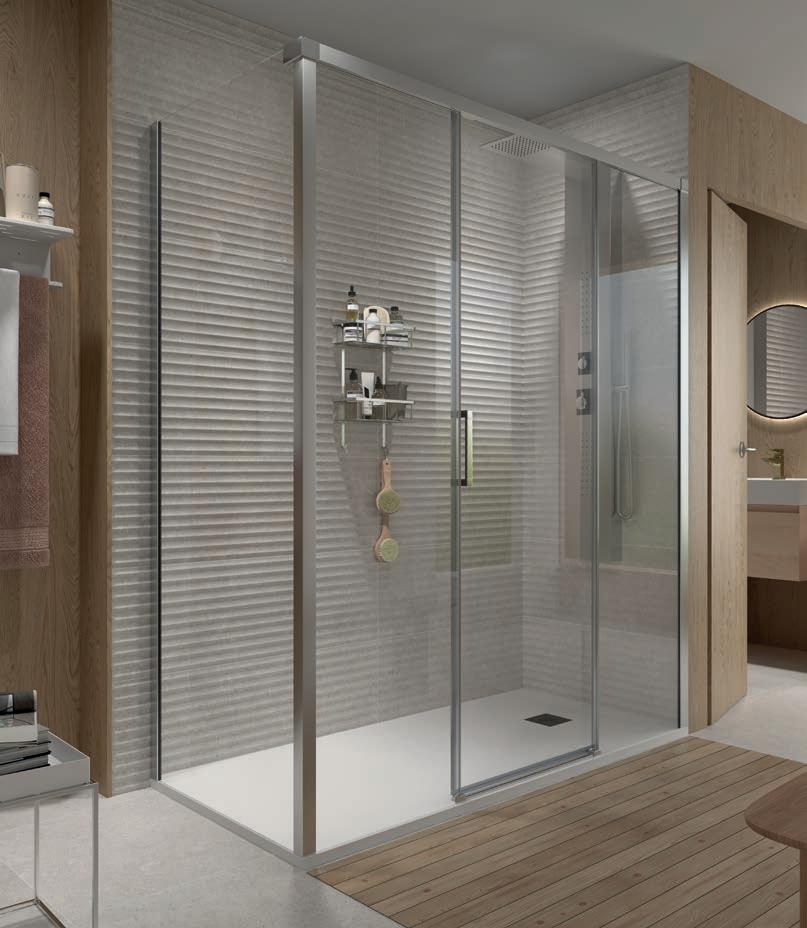

SERIE VERSA

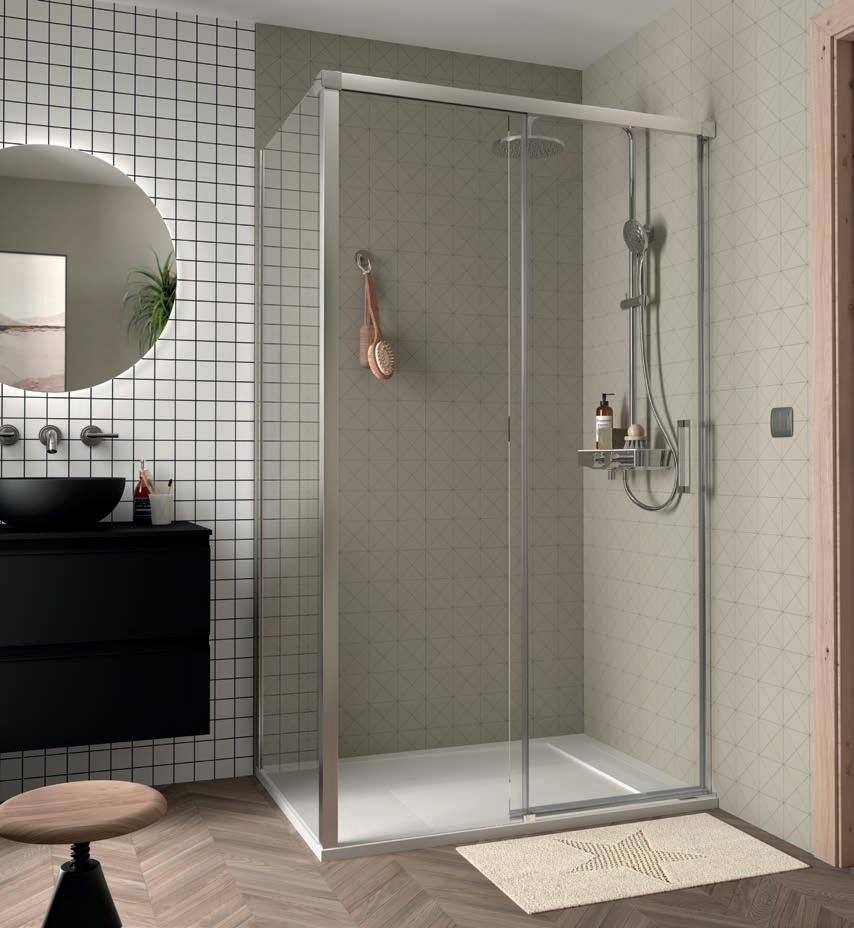

Frontal plata brillo con lateral fijo en stock
FC2 + LC PUERTA CORREDERA/ FIJO + LATERAL FIJO DE CIERRE
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
LATERALES FIJOS / PARA FRONTALES DE DUCHA
Transparente
LATERAL FIJO (LC) ALTURA (H) Nº EMBALAJES ACABADO COD. €
Transparente
FIJOS
LATERALES FIJOS / PARA FRONTALES DE DUCHA Transparente
SERIE VERSA

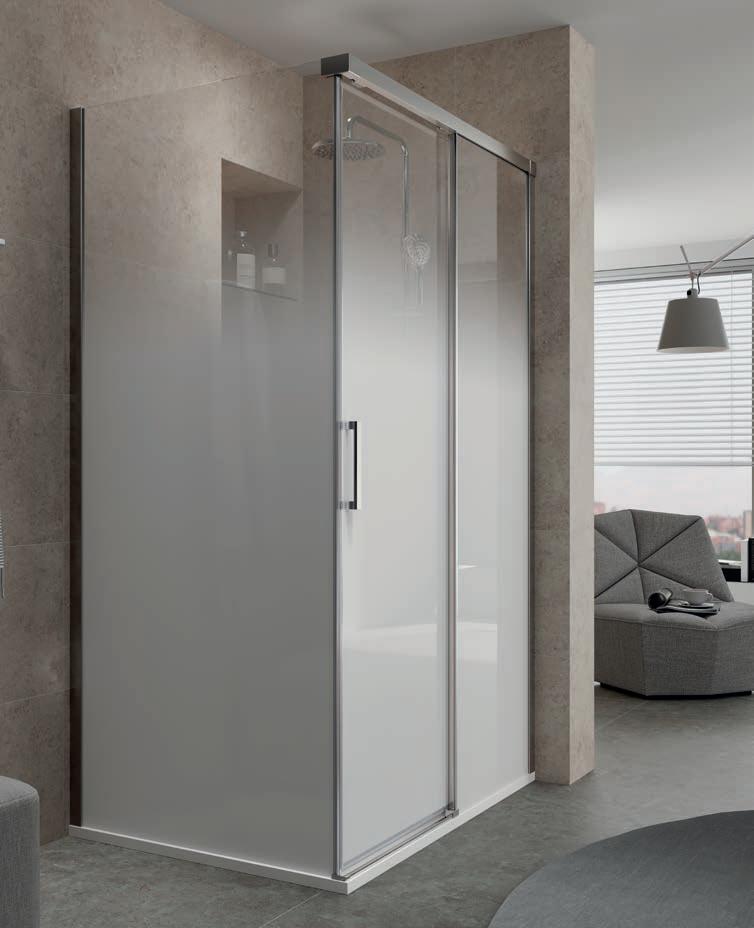

Frontal plata brillo con lateral fijo
FC2 + LC PUERTA CORREDERA/ FIJO + LATERAL FIJO DE CIERRE
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble .
Satinado Fumé Serigrafía
NOTA: Medidas intermedias cortar guía superior min 10 mm - max 50 mm Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.
DE DUCHA Satinado Fumé Serigrafía
680 - 700 1950 2 Plata
Indicar a qué lado está posicionado el fijo LC para los acabados Satinado y Serigrafía.
FIJOS / PARA FRONTALES DE DUCHA
LATERAL FIJO
ALTURA (H) Nº EMBALAJES ACABADO
Indicar a qué lado está posicionado el fijo LC para los acabados Satinado y Serigrafía.
LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía MEDIDAS LATERAL FIJO (LC) ALTURA (H) Nº EMBALAJES ACABADO
Indicar a qué lado está posicionado el fijo LC para los acabados Satinado y Serigrafía.

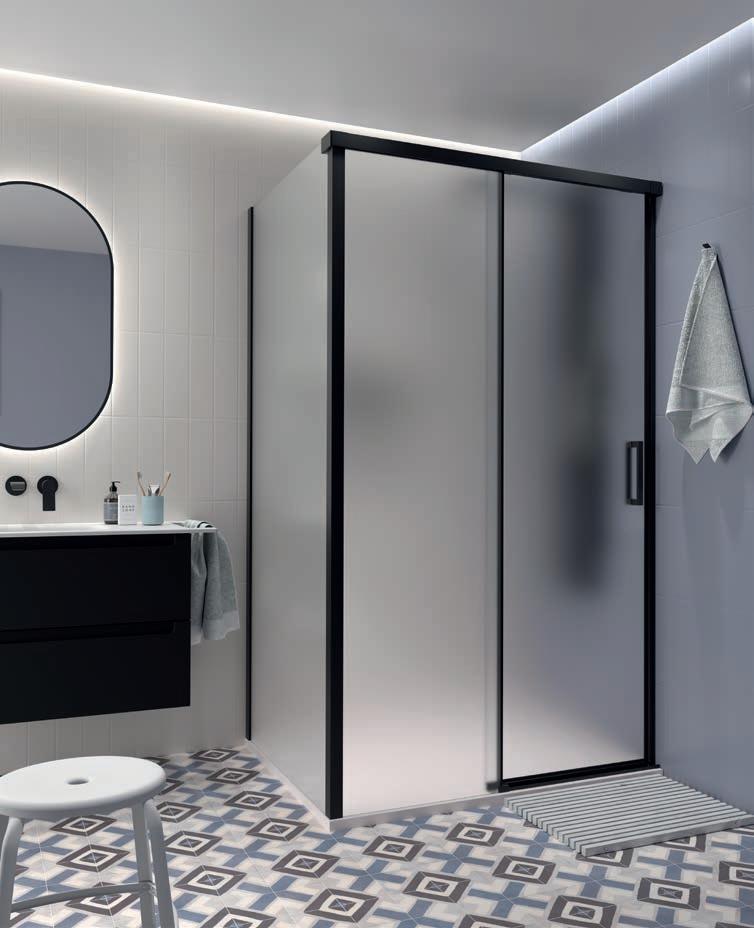

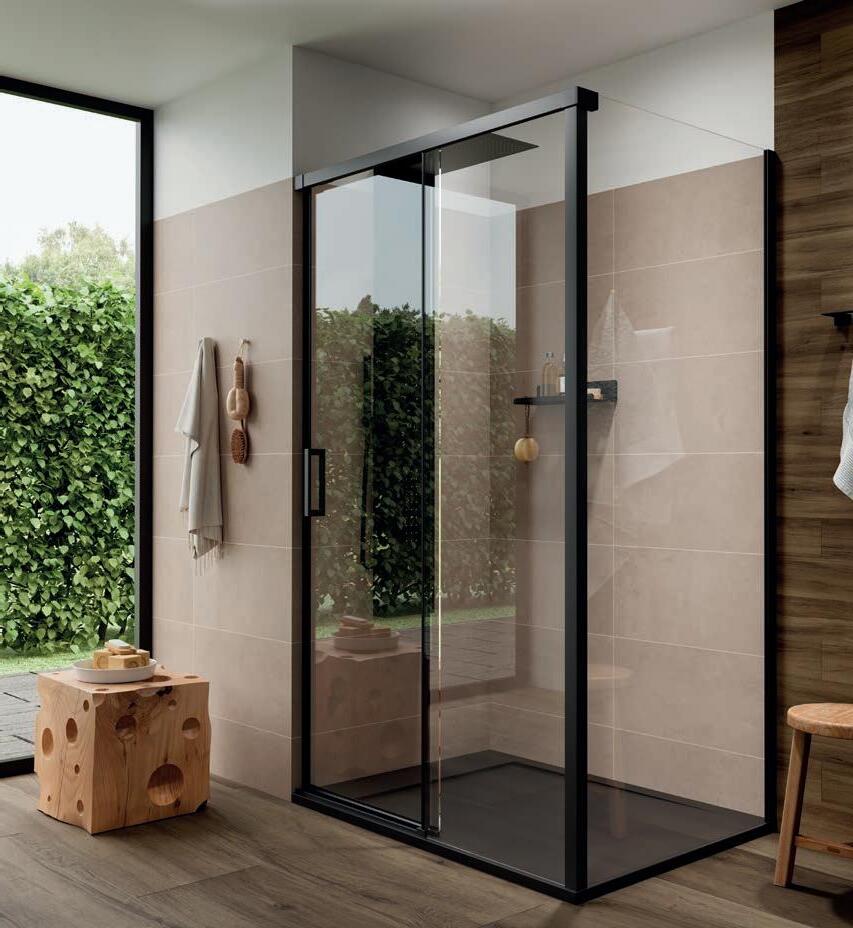

SERIE VERSA
Frontal negro mate con lateral fijo en stock
FC2 + LC PUERTA CORREDERA/ FIJO + LATERAL FIJO DE CIERRE
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble. LATERALES FIJOS / PARA FRONTALES DE DUCHA
FIJOS /
SERIE VERSA

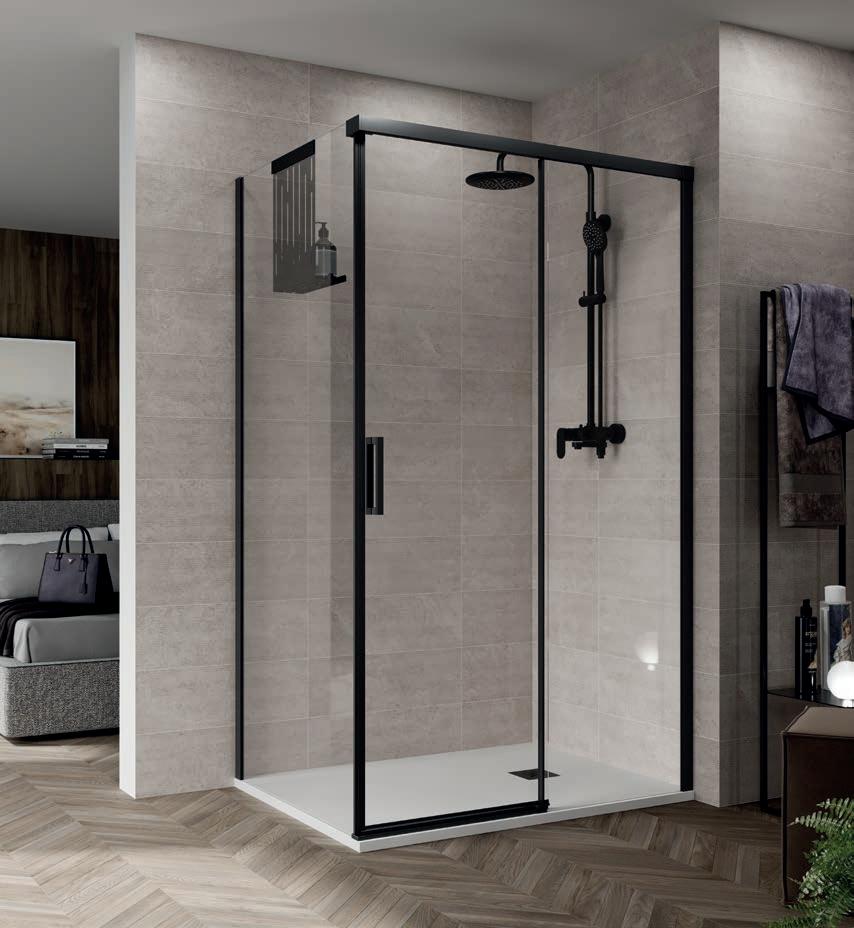

Frontal negro mate con lateral fijo
FC2 + LC
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
NOTA: Medidas intermedias cortar guía superior min 10 mm - max 50 mm Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.
Indicar a qué lado está posicionado el fijo LC para los acabados Satinado y Serigrafía.
Satinado Fumé
Indicar a qué lado está posicionado el fijo LC para los acabados Satinado y Serigrafía.
FIJOS / PARA FRONTALES DE DUCHA
Indicar a qué lado está posicionado el fijo LC para los acabados Satinado y Serigrafía.
SERIE VERSA
Frontal plata brillo con lateral fijo en stock
FC2 + LC1 PUERTA CORREDERA/ FIJO + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, perfil metalico y goma magentica 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FRONTAL DUCHA
SERIE VERSA
Frontal plata brillo con lateral fijo
FC2 + LC1 PUERTA CORREDERA/ FIJO + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, perfil metalico y goma magentica 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
NOTA: Medidas intermedias cortar guía superior min 10 mm - max 50 mm Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.
/ PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía PLATO LATERAL FIJO (LC1) ALTURA (H) Nº EMBALAJES ACABADO COD. € COD. € COD.
525 110280 615 FRONTAL DUCHA
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
Satinado Fumé Serigrafía
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
FIJOS / PARA FRONTALES DE DUCHA
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.

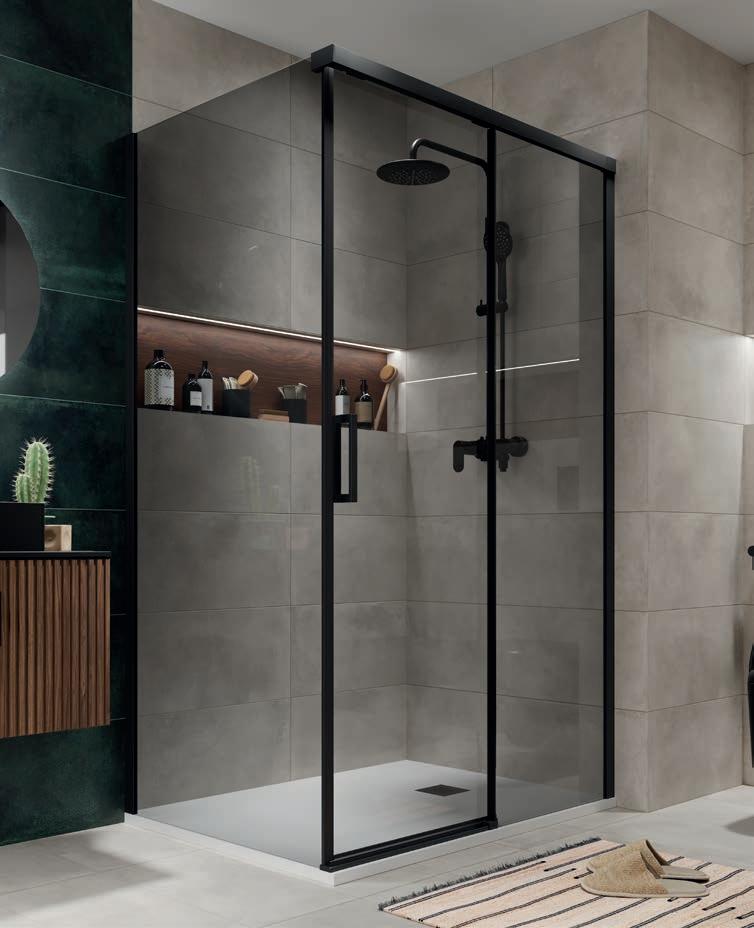

SERIE VERSA
Frontal negro mate con lateral fijo en stock
FC2 + LC1 PUERTA CORREDERA/ FIJO + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, perfil metalico y goma magentica 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.

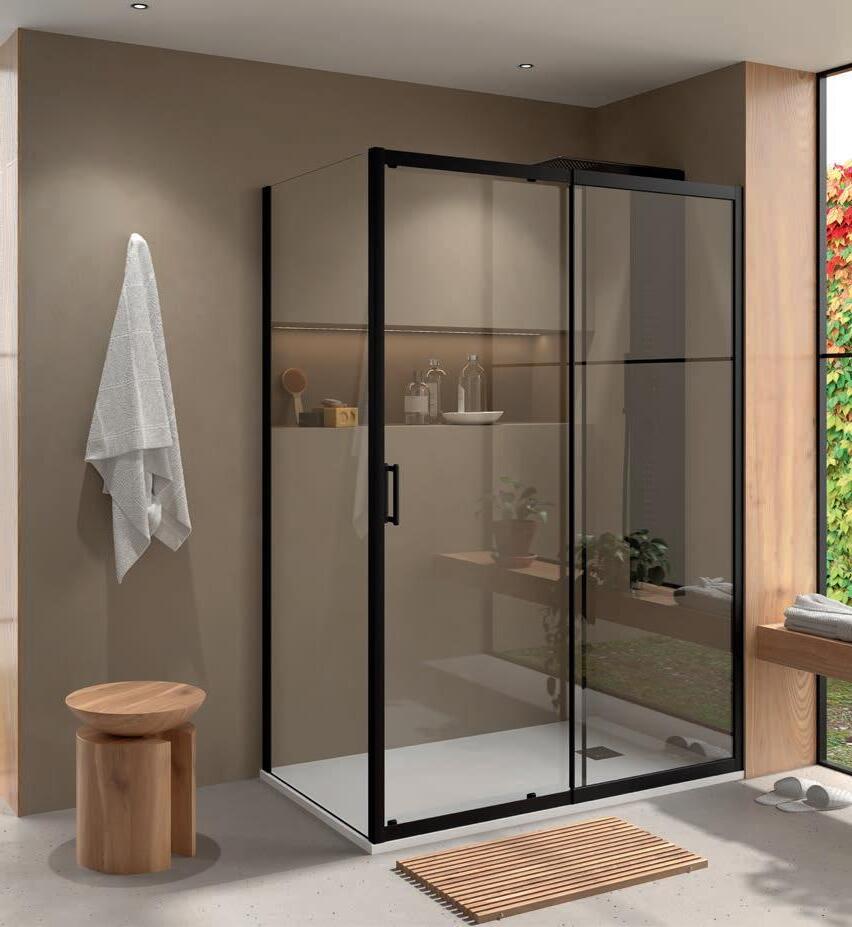

SERIE VERSA
Frontal negro mate con lateral fijo
FC2 + LC1 PUERTA CORREDERA/ FIJO + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, perfil metalico y goma magentica 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble. LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía
Satinado Fumé Serigrafía
MEDIDAS (A) ACCESO (C) SOLAPE (S) ALTURA (H) Nº EMBALAJES ACABADO COD. € COD. € COD. €
NOTA: Medidas intermedias cortar guía superior min 10 mm - max 50 mm Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.
LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía PLATO LATERAL FIJO (LC1) ALTURA (H) Nº EMBALAJES ACABADO COD. € COD. € COD. € 700 680 - 700
LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía
(H) Nº EMBALAJES ACABADO
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
LATERAL FIJO (LC1) ALTURA (H) Nº EMBALAJES
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
SERIE VERSA
Frontal plata brillo entre paredes en stock
FC3 FIJO/PUERTA CORREDERA/ FIJO EN LINEA
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Transparente
SERIE VERSA
Frontal plata brillo entre paredes
FC3 FIJO/PUERTA CORREDERA/ FIJO EN LINEA
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FRONTAL DUCHA
Satinado Fumé Serigrafía
SERIE VERSA

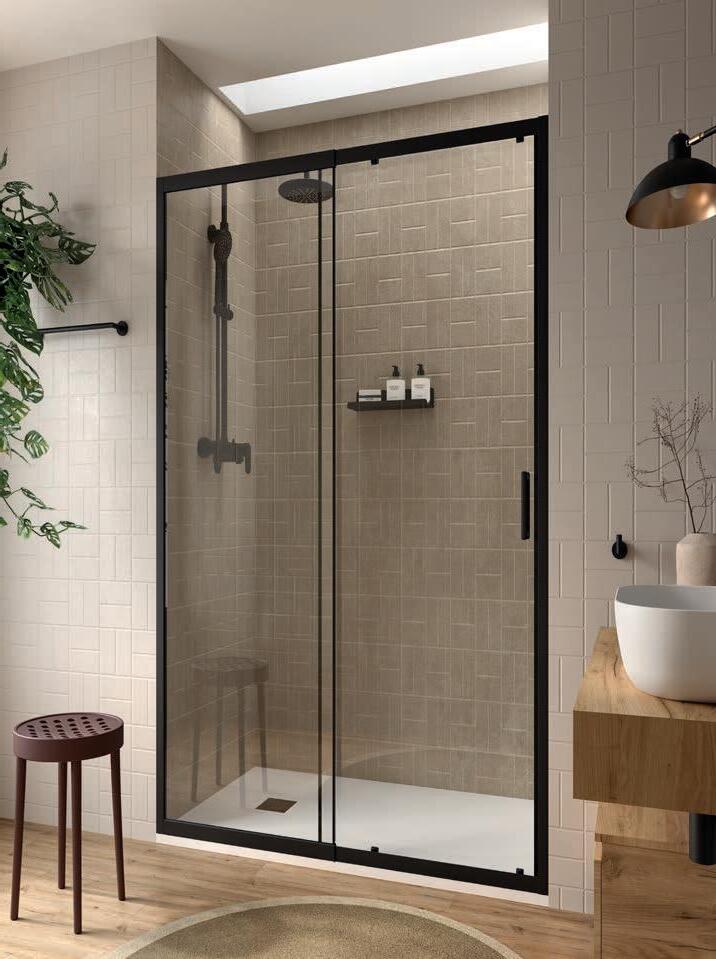

Frontal negro mate entre paredes en stock
FC3 FIJO/PUERTA CORREDERA/ FIJO EN LINEA
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Transparente
SERIE VERSA
Frontal negro mate entre paredes
FC3 FIJO/PUERTA CORREDERA/ FIJO EN LINEA
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FRONTAL DUCHA
Indicar a qué lado está posicionado el fijo y FL para los acabados Satinado y Serigrafía.
NOTA: Corte de guía superior max 400 mm.
Indicar a qué lado está posicionado el fijo y
para los acabados Satinado y Serigrafía.
SERIE VERSA

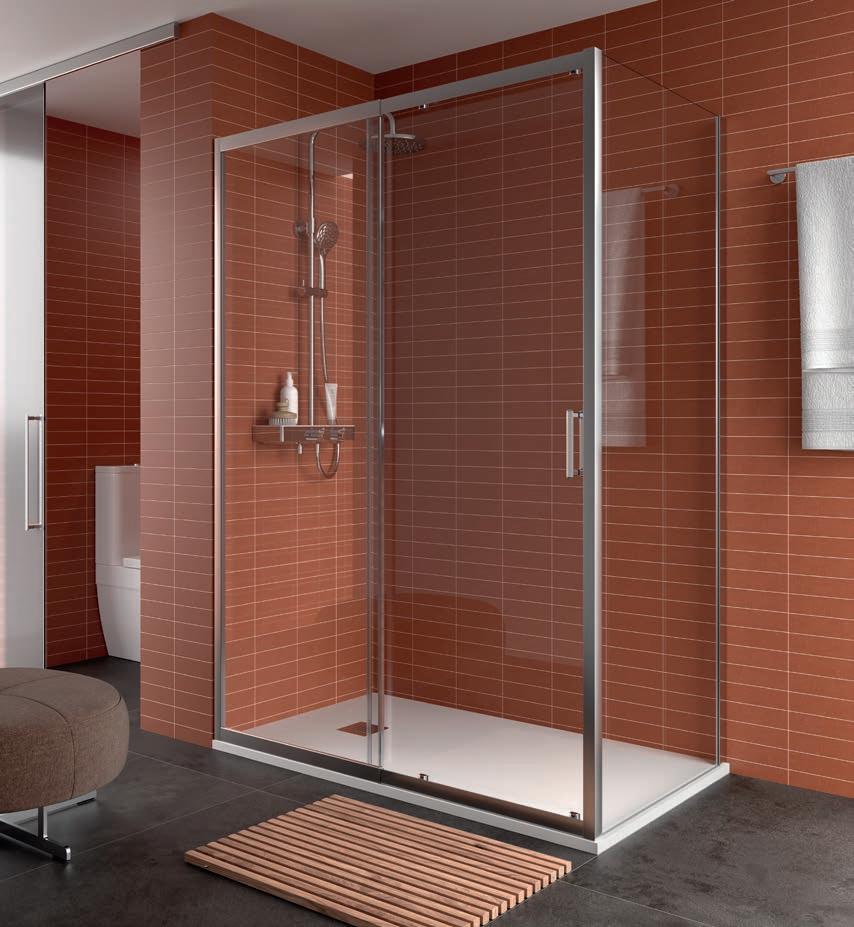

Frontal plata brillo con lateral fijo en stock
FC3 + LC1 FIJO/PUERTA CORREDERA /FIJO EN LINEA + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
SERIE VERSA
Frontal plata brillo con lateral fijo
FC3 + LC1 FIJO/PUERTA CORREDERA /FIJO EN LINEA + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Indicar
NOTA: Corte de guía superior max
Indicar a qué lado está posicionado el fijo
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
SERIE VERSA

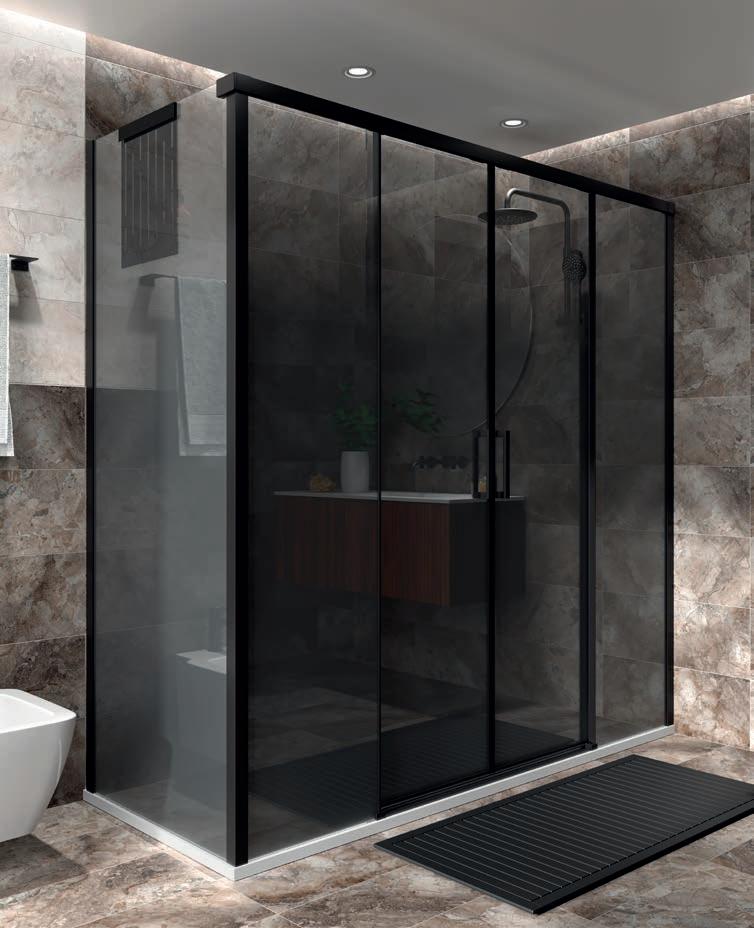

Frontal negro mate con lateral fijo en stock
FC3 + LC1 FIJO/PUERTA CORREDERA /FIJO EN LINEA + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
SERIE VERSA
Frontal negro mate con lateral fijo
FC3 + LC1 FIJO/PUERTA CORREDERA/FIJO EN LÍNEA + LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, goma solape.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Indicar a qué lado está posicionado el
NOTA: Corte de guía superior max 400 mm.
Indicar a qué lado está posicionado el fijo y FL para los acabados Satinado y Serigrafía.
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
SERIE VERSA
Frontal plata brillo entre paredes en stock
FC4 2 FIJOS/2 PUERTAS CORREDERAS
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
NOTA: Corte de guia superior max 600 mm.
FRONTAL DUCHA
SERIE VERSA
Frontal plata brillo entre paredes
FC4 2 FIJOS/2 PUERTAS CORREDERAS
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FRONTAL DUCHA
Satinado Fumé Serigrafía
MEDIDAS (A) ACCESO (C) SOLAPE (S) ALTURA (H) Nº EMBALAJES ACABADO COD. € COD. € COD.
813 30 + 30 1950 3 Plata brillo 110029 920 109825 1040 110158 1280
2000 1970 - 2010 838 30 + 30 1950 3 Plata brillo 110030 930 109826 1060 110159 1300
SERIE VERSA

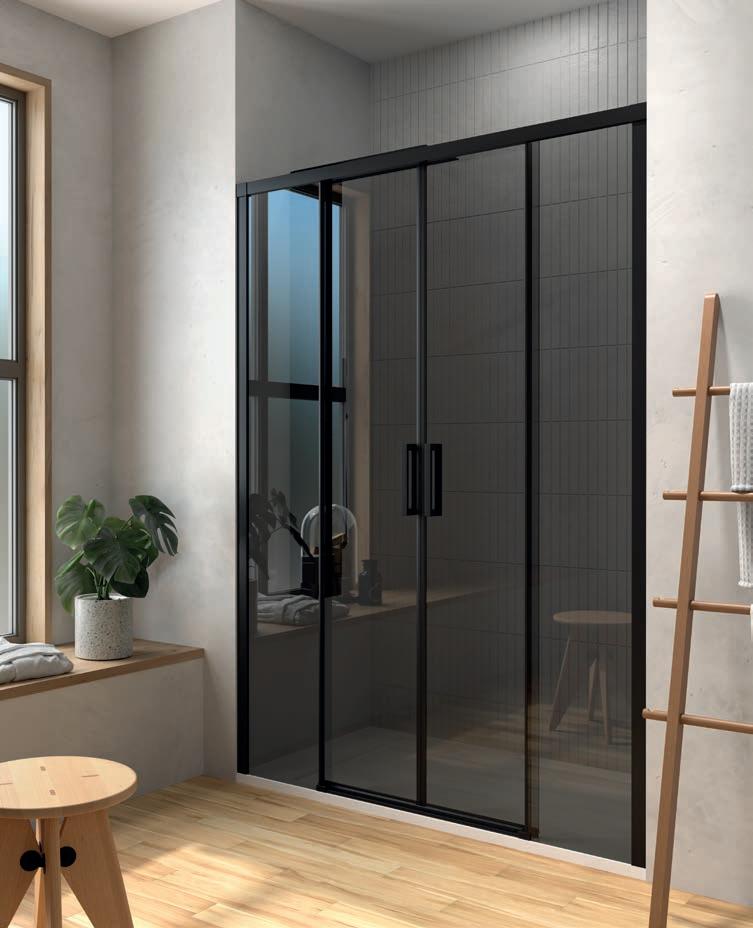

Frontal negro mate entre paredes en stock
FC4
2
FIJOS/2 PUERTAS CORREDERAS
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Corte de guia superior max 600 mm.
FRONTAL DUCHA
SERIE VERSA
Frontal negro mate entre paredes
FC4 2 FIJOS/2 PUERTAS CORREDERAS
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 + 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble. FRONTAL DUCHA
Corte de guia superior max 600 mm.
NOTA:
SERIE VERSA
Frontal plata brillo con lateral fijo en stock
FC4 + LC1 2 FIJOS/2 PUERTAS CORREDERAS+ LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
guia superior max 600 mm.
Transparente
Transparente
SERIE VERSA
Frontal plata brillo con lateral fijo
FC4 + LC1 2 FIJOS/2 PUERTAS CORREDERAS+ LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
-
813
NOTA: Corte de guia superior max 600 mm.
+ 30 1950 3 Plata brillo 110029 920 109825 1040 110158 1280
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
(H) Nº EMBALAJES ACABADO COD. € COD. € COD. € 750 730 - 750 1950 3 Plata brillo 110053 425 109871 485 110277 555
830 - 850 1950 3 Plata brillo 110055
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
1970 - 2010 838 30 + 30 1950 3 Plata brillo 110030 930 109826 1060 110159 1300 LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía MEDIDAS LATERAL FIJO
ALTURA (H) Nº EMBALAJES ACABADO COD. € COD. € COD. € <699 160 - 699 1950 3 Plata brillo 110057 405 109875 465 110281 525
- 1200
Indicar a qué lado está posicionado el fijo LC1 para los acabados Satinado y Serigrafía.
SERIE VERSA
Frontal negro mate con lateral fijo en stock
FC4 + LC1 2 FIJOS/2 PUERTAS CORREDERAS+ LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
FIJOS / PARA FRONTALES DE DUCHA
Transparente
LATERAL FIJO (LC1) ALTURA (H) Nº EMBALAJES
LATERAL FIJO
LATERALES FIJOS / PARA FRONTALES DE DUCHA
Transparente
ALTURA (H) Nº EMBALAJES ACABADO COD. € 750 730 - 750 1950 3 Negro mate 109633
LATERALES FIJOS / PARA FRONTALES DE DUCHA
Transparente MEDIDAS LATERAL FIJO (LC1) ALTURA (H) Nº EMBALAJES ACABADO COD. €
160 699 1950 3 Negro mate 109637 405
- 1200 701 - 1200 1950 3 Negro mate 109638 515
SERIE VERSA
Frontal negro mate con lateral fijo
FC4 + LC1 2 FIJOS/2 PUERTAS CORREDERAS+ LATERAL FIJO-FIJO
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 90º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 / 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
FRONTALES DE DUCHA
Satinado Fumé Serigrafía
LATERAL FIJO (LC1) ALTURA (H) Nº EMBALAJES ACABADO COD. € COD. € COD. €
680 -
■ Asa doble. LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía
LATERALES FIJOS / PARA FRONTALES DE DUCHA Satinado Fumé Serigrafía

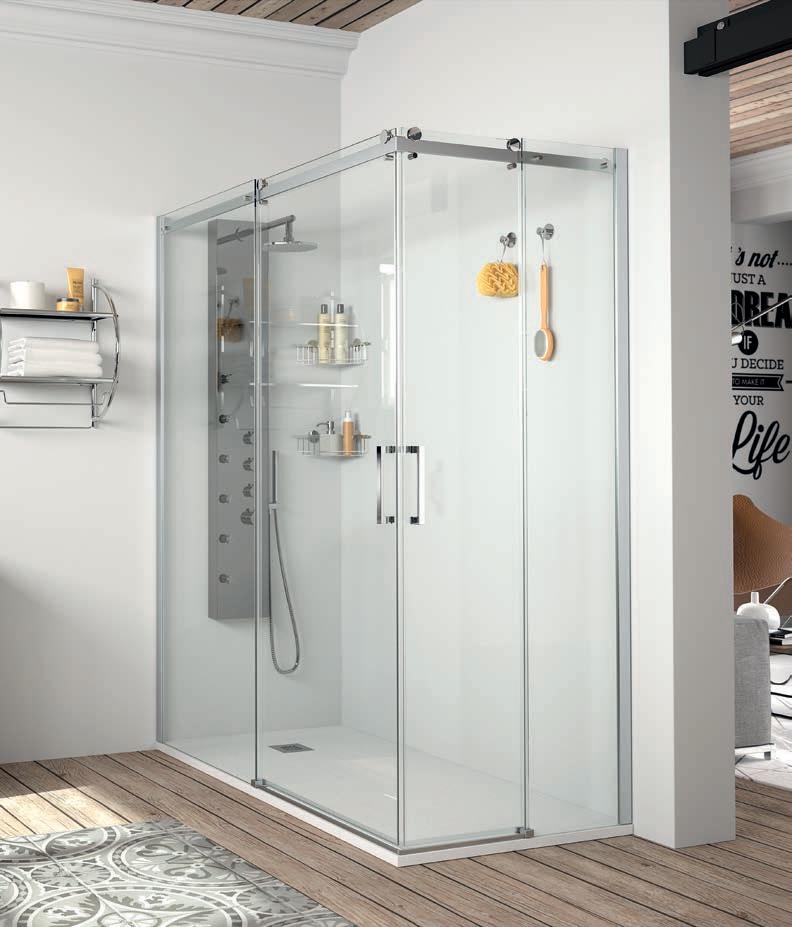

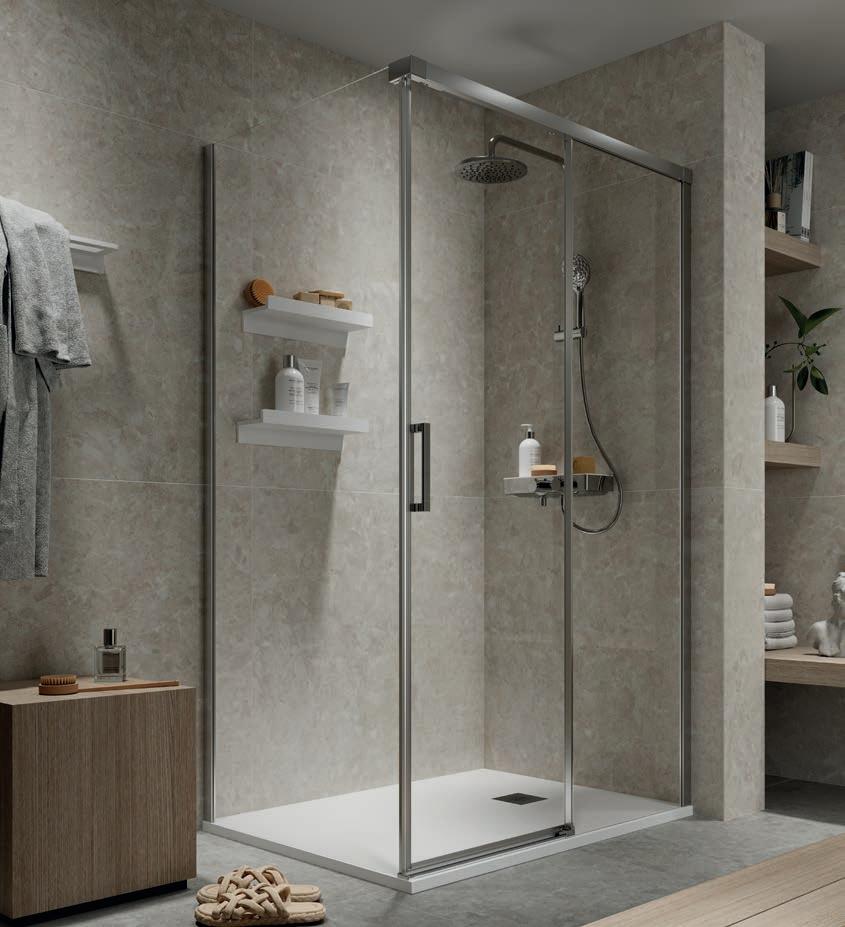

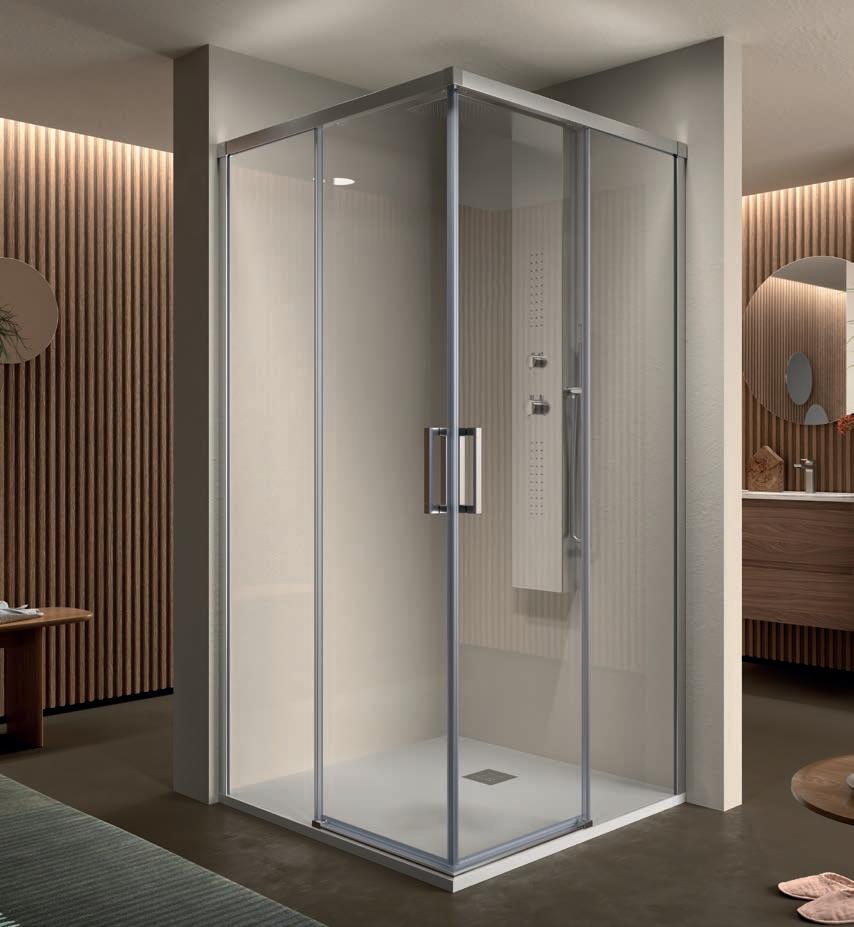

SERIE VERSA
Angular plata brillo en stock
AC2 + AC2 FIJOS/PUERTAS CORREDERAS 1/2
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 45º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
tablas de combinaciones pag 120

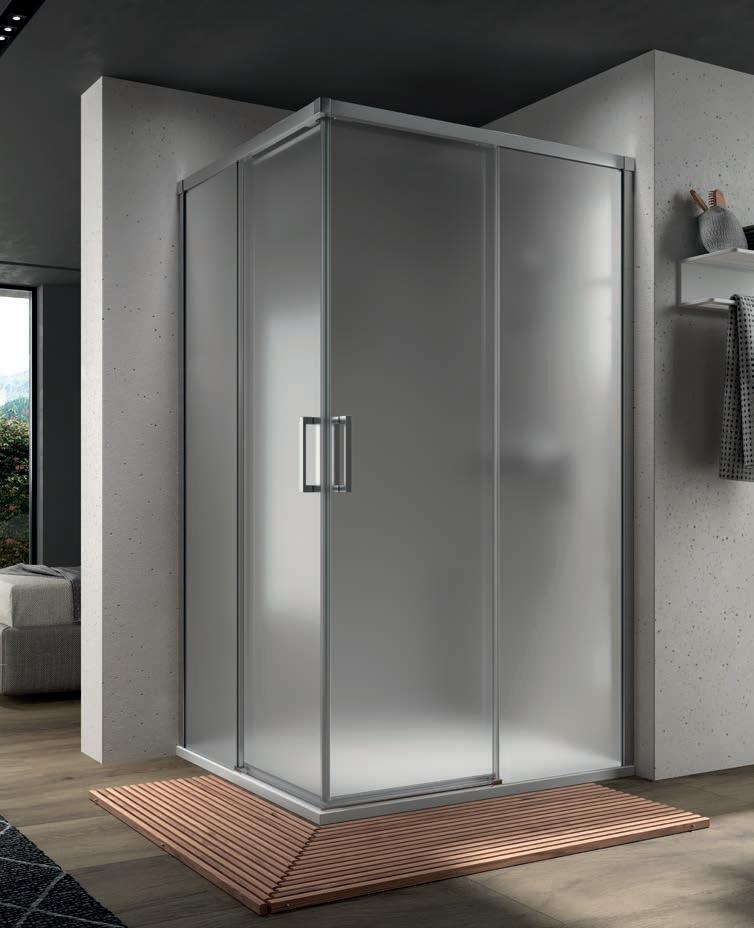

SERIE VERSA
Angular plata brillo
AC2 + AC2 FIJOS/PUERTAS CORREDERAS 1/2
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 45º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.
Ver tablas de accesos pag 112
Ver tablas de combinaciones pag 120

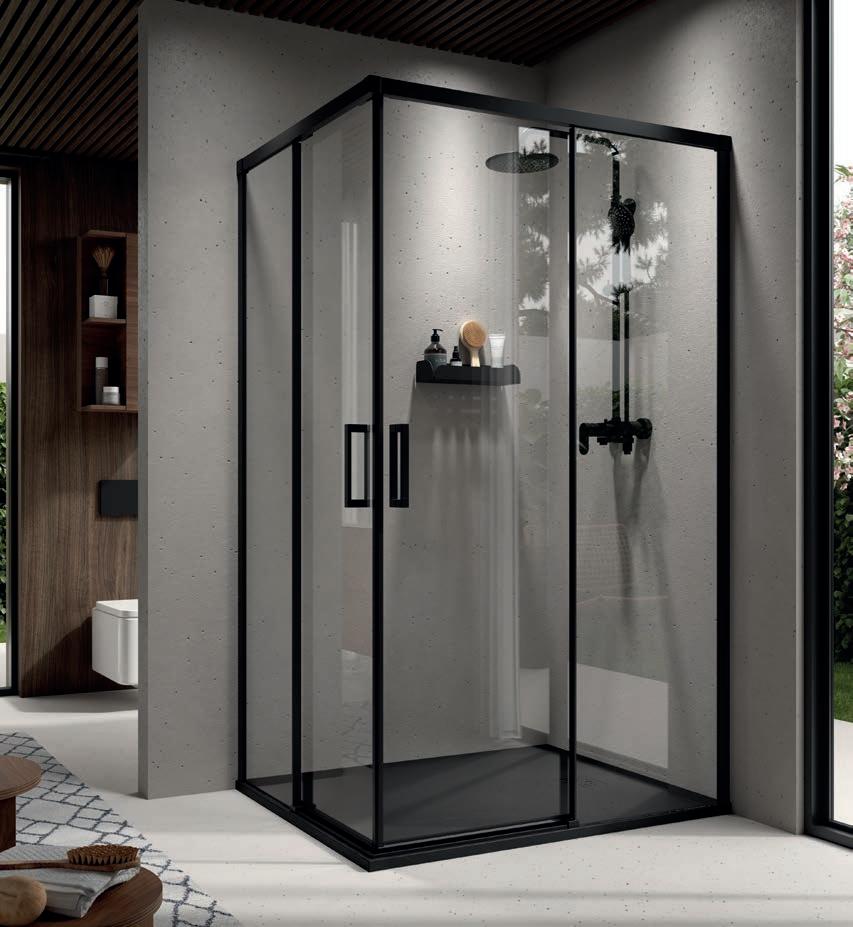

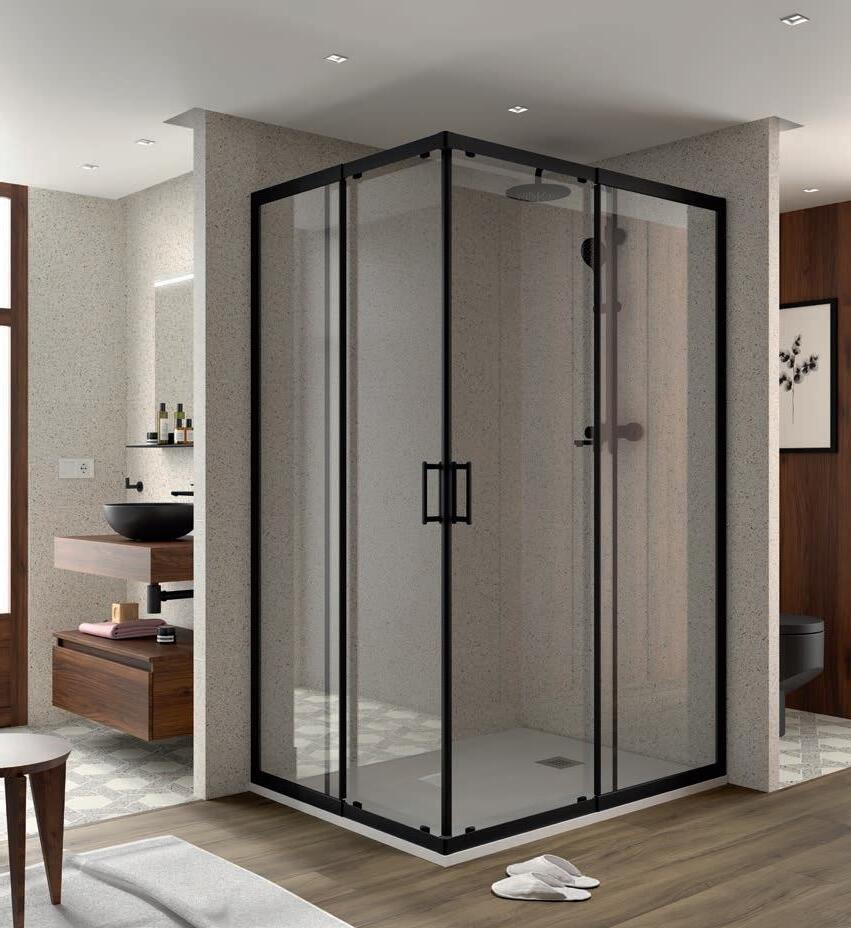

SERIE VERSA
Angular negro mate en stock
AC2 + AC2 FIJOS/PUERTAS CORREDERAS 1/2
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Tipo de cierre, gomas magnéticas 45º.
■ Compensación desnivel a pared 20 / 20mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Ver tablas de accesos pag 112
Ver tablas de combinaciones pag 120
SERIE VERSA
Angular negro mate
AC2 + AC2 FIJOS/PUERTAS CORREDERAS 1/2
■ Vidrio templado de seguridad de 6 mm.
■ Tratamiento anti-cal incluido.
■ Serigrafía corresponde a impresión digital degradada según RAL seleccionado.
■ Tipo de cierre, gomas magnéticas 45º.
■ Compensación desnivel a pared 20 / 20 mm.
■ Margen de adaptación 20 + 20 mm.
■ Reversible para el acabado Fumé.
■ Sistema fácil limpieza. Botón push liberador de puerta.
■ Rodamientos dobles regulables altura +2 -2 mm.
■ Goma inferior vierteaguas guiador.
■ Asa doble.
Indicar a qué lado está posicionado el fijo para los acabados Satinado y Serigrafía.
Ver tablas de accesos pag 112
Ver tablas de combinaciones pag 120
COMBINACIONES AC2 + AC2
109829 + 109827 109829 + 109828 109829 + 109829 109829 + 109830 109829 + 109831 109829 + 109832 109829 + 109833 109829 + 109834 109829 + 109835
108930 +
109831 + 109827 109831 + 109828 109831 + 109829 109831 + 109830 109831 + 109831 109831 + 109832 109831 + 109833 109831 + 109834 109831 + 109835
950 109832 + 109827 109832 + 109828 109832 + 109829 109832 + 109830 109832 + 109831 109832 + 109832 109832 + 109833 109832 + 109834 109832 + 109835
109833 + 109827 109833 + 109828 109833 + 109829 109833 + 109830 109833 + 109831 109833 + 109832 109833 + 109833 109833 + 109834 109833 +
COMBINACIONES AC2 + AC2
