IHR DUSCHERLEBNIS

Folgende Informationen bieten

unsere Übersichten

Die Preisliste ist ein nützliches und umfangreiches Hilfsmittel für die Gestaltung Ihrer Dusche. Auf den Seiten dieses Katalogs finden Sie alle wichtigen Informationen, die Sie für die Auswahl Ihrer Duschabtrennung und anderer Elemente der Dusche benötigen, unabhängig davon, ob es sich um ein Standardprodukt oder eine auf Ihre speziellen Bedürfnisse zugeschnittene Lösung handelt.

DIe Tabellen der jeweiligen Duschkabinen Serie geben ihnen folgende Informationen:

Name der Serie Produktart.

Produktmerkmale.

Skizze für die Wahl der richtigen Maße.

Lagerware.

Bestellware

Technische Icons

Die Maße: das kleinste sowie das größte Einbaumass der Duschkabine, sowie der Verstellbereich

Die Produkthöhe: Gesamthöhe inklusive aller Anbauteile

Der Einstieg: gibt die Einstiegsbreite der Duschkabine an

Die PROFILFARBE: gibt die Farbe der Profile, Beschläge und Anbauteilen an

Die Packstücke: gibt die Menge der Pakete an die pro Artikel geliefert werden

Die Glasarten: Klarglas, Satiniert, Fume / Rauchglas oder Siebdruck

Zusätzlich zu diesen Informationen finden Sie auch die allgemeinen Informationen über das Duschkabinenmodell (Art des Glases, ob diese links / rechts montierbar ist oder nicht sowie Anti-Kalk-Beschichtung etc.) die technische Zeichnung der gewählten Konfiguration und deren Masse sind in der Tabelle angegeben. Eine Reihe von Informationen, die es Ihnen erleichtern, Ihre Duschabtrennung mit voller Sorgfalt und Zufriedenheit auszuwählen.©

Die folgenden Icons sind dafür da um eine schnelle Übersicht über die technischen Eigenschaften der Produkte zu geben.

Glasstärke 6mm

Rutschsicherheitszertifikat

Siebdruck Farbverlauf nach Wunschfarbe (RAL)

Glasstärke 8mm

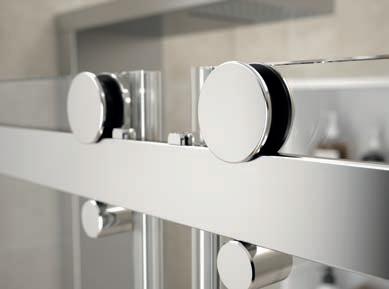

Bodenführungsschiene / Rollenlager

Standardhöhe 1950 mm

Höhe 1000 bis 1500 mm

Keine Bodenführungschiene

Magnetleisten verfügbar

Standarhöhe 1400 mm

Erweiterung / Ausgleich

Einfaches Reinigungssystem

Leichte Duschtasse

Rioja Ablaufgittter Edelstahl, Pompeya Ablaufgitter gleiches Material/Farbe wie die Duschtasse

Keine aggressiven Reiniger verwenden

Antibakterielle Oberfläche

Erweiterung / Verstellbereich in Nische

TÜV zertifieziert

Hergestellt nach den Richtlinien der Europäischen Union links / rechts montierbar

SonderBestellung benötigt weitere Angaben

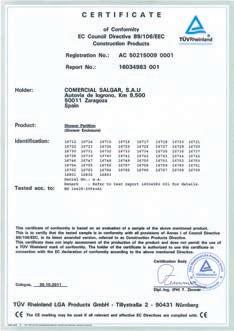

EINE GARANTIE FÜR QUALITÄT

Salgar setzt bei der Herstellung seiner Produkte auf höchste Qualität, die durch die folgende Faktoren belegt wird:

- Die internationale Norm EN 14428, die Anforderungen an Duschkabinen festlegt, sowie die

CE-Kennzeichnung. Die Prüfung wurde von der internationalen Organisation TÜV

Rheinland durchgeführt.

- Europäische Bauproduktverordnung Nr. 305/2011 - UNE EN 12150 Standardglas für das Bauwesen. Thermisch gehärtetes Sicherheitsglas aus Kalk-Natronsilikat.

- Norm EN 14527:2016+A1:2019 Duschwannen für den Hausgebrauch.

- UNE-ENV 12633:2003 Standardverfahren zur Bestimmung der Rutschhemmung von polierten und unpolierten Böden..

Optimale Installations Eigenschaften

Korrosionsbeständigkeit

Beständigkeit bei Trocken - Nass Wechsel.

Langlebigkeit und Stabilität

Höchste Wasserdichtigkeit

Einfache Reinigung

DECLARACIÓN DE PRESTACIONES (DoP)

Documento N.º DoP Nº 06 De acuerdo con el Reglamento Europeo de Productos de Construcción Nº 305/2011 para el producto: PLATO DUCHA

1. Nombre y código de identificación de los productos: Plato Ducha. Descripción y códigos se encuentran en el Anexo de la presente declaración. 2. Tipo, código número de serie otro elemento, el cual identifique el producto de acuerdo con la disposición del Art. 11, párrafo 4: Véase en el Anexo de la presente declaración. 3. Nombre dirección del fabricante o importador o distribuidor de acuerdo con la disposición del Art. 11, párrafo 5: COMERCIAL SALGAR S.L. Autovía de Logroño, Km 9,5 50011 Zaragoza (España)

4. Uso del producto de acuerdo con la especificación armonizada, según lo designado por el fabricante: Higiene personal Uso doméstico. 5. Sistema o sistemas de evaluación y verificación de la constancia de las prestaciones del producto: Sistema 4. 6. Nombre dirección de contacto del Organismo Notificado: N/A. 7. Prestaciones declaradas:

Características esenciales Prestaciones Especificaciones técnicas armonizadas Aptitud para la limpieza. Clase 1 EN 14527:2006 + A1 Durabilidad. Clase Las prestaciones del producto identificado en el punto son conformes con las prestaciones declaradas en el punto 7. La presente declaración de prestaciones se emite bajo la única responsabilidad del fabricante importador o distribuidor indicado en el punto 3.

Para que así conste se expide en Zaragoza, 24 de Abril de 2024

Wie messe ich meine

Duschkabine ?

Der richtige Untergrund

Überprüfen Sie die Beschaffenheit des Untergrundes auf dem die Duschkabine montiert wird. Es wird empfohlen, dass Sie überprüfen, ob der Untegrund in waage ist.

Dazu können Sie eine “Wasserwaage” verwenden. Die Tatsache, dass es bestimmte kleine Unebenheiten gibt sind nicht problematisch, gerade bei gerahtem Produkten. Bei rahmenlosen oder teilgerahmten Produkten, die nur wenig Profile und dementsprechend weniger Verstellbereich aufweisen, ist es jedoch enorm wichtig einen perfekten / geraden Untergrund vorzufinden und auch den Winkel des Bodens zu den Wänden zu überprüfen.

Für Nischenlösungen

Messen Sie immer ein zweites mal

- Bei Installationen in Nische müssen Sie immer den höchsten Punkt (A), den mittleren Punkt (M) und den tiefsten Punkt (B) messen - Von den drei Messungen A/M/B nehmen wir das kleinste Maß als Referenz und passen diesen mit dem Verstellbereich auf das größte Mass an - Prüfen Sie, ob alle 3 Messungen innerhalb des Massbereichs der gewählten Referenz der Salgar-Duschkabine liegen.

Als Beispiel: Helsinki Artikel Nummer 22452, 136- 140cm. Idealerweise sollten Sie 0,5 cm von der Breite abziehen und prüfen, ob alle Masse innerhalb des Bereichs liegen.

- Falls einige nicht in diesem Bereich liegen, ist es immer das größte Maß, dass durch ein Ausgleichsprofil kompensiert wird.

- Beispiel: A ist 139, M ist 138,5 und B ist 138 cm. Wir ziehen 0,5 von B ab und sehen, dass der maximale Unterschied 137,5 bis 139 cm beträgt. In diesem Fall insgesamt 1,5 cm, was im Bereich des gewählten Artikels liegt und der Verstellbereich von 2 cm pro Seite, die Abweichung abdeckt.

Für Ecklösungen

- Fliesen- oder Duschtasse?

- In jedem Fall müssen die beiden Seiten von der Wand bis zum Rand des Duschbereiches gemessen werden.

- Bei einer Duschtasse ist die Duschkabine immer etwas kleiner als das Gesamtmaß der Duschtasse. z. B. : Helsinki, cod. 22465, Nennmaße der Duschtasse 700x900, Maße der Duschkabine 675-695 und 875-895mm. Die Wände an der Duschtasse, müssen im richtigen Winkel zur Duschtasse stehen. Überprüfen Sie diese um zu wissen ob die Duschkabine bündig schliesst und beide Seiten auf dem gleichen Level sind.

Profilfarben

Glasvarianten

chrom glänzend matt schwarz

Klarglas Satiniert Fume / Rauchglas

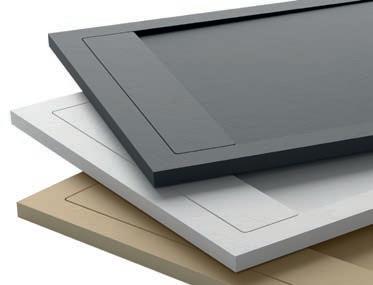

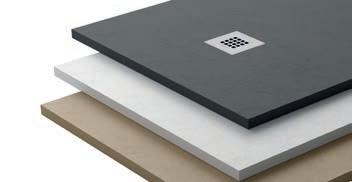

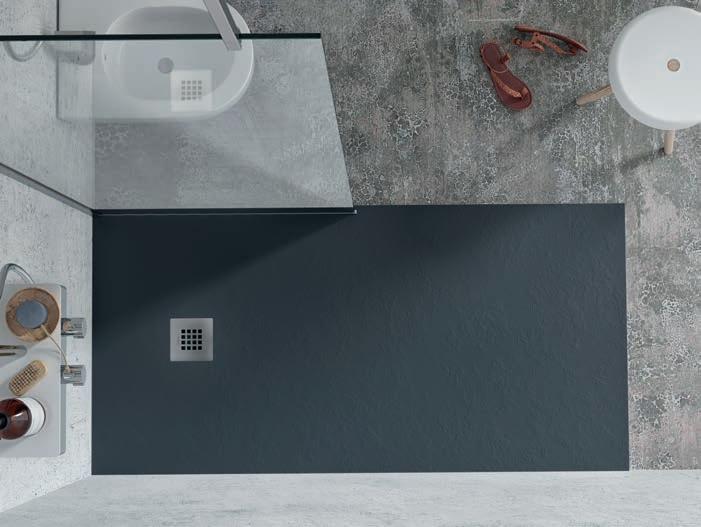

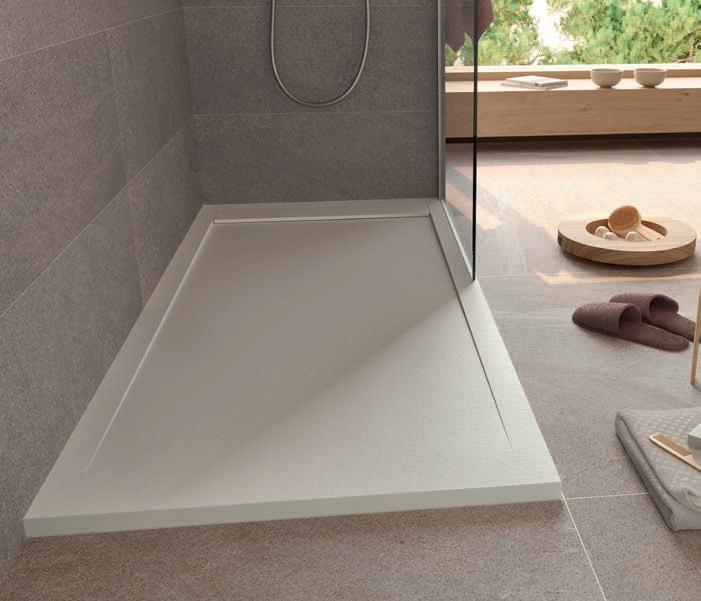

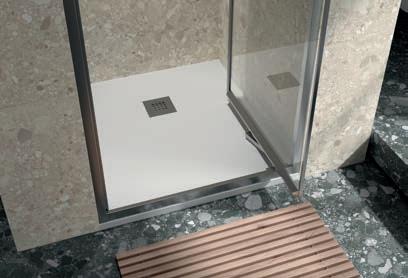

Die Serie RIOJA-Duschwannen von Salgar macht einen Sprung in Qualität, verfübarer Größen und Design. Dank der Oberfläche „“Stone”, die eine hervorragende Rutschfestigkeit garantiert.

Maximale Qualität und Eigenschaften für die Gestaltung Ihres Badezimmers.

Duschwannen mit rutschfester „“Steinoberfläche”

Zertifikat der Klasse 3

Extra flache Aufbauhöhe 26-30 mm je nach Breite

Widerstandsfähig gegen leichte Stöße

Einfache Reinigung, keine scharfen Reinger verwenden

Inklusive verchromtem Edelstahl-Ablaufgitter

Sanitär Gel-Coat Beschichtung

Anti-bakterielle Oberfläche

/ Stärke 28mm

700

800

(Mineralische Harzmischung). Salgar ist dafür

Die Duschtassen Serie Pompeya kombiniert stilvoll Design, Modernität und Funktionalität.. Verleihe deinem Bad ein modernes Design.

Die Duschtasse Pompeya passt sich Ihren Wünschen an: Sie können wählen zwischen den standard Farben Weiß, Sand und Anthrazit oder gestalten Sie ein einzigartiges Bad und lassen Sie die Duschtasse in ihrem Wunsch RAL-Ton erstellen..

Um diese Duschtasse in Ihrer Wunschfarbe zu bestellen, geben Sie den COD der gewünschten Größe und RAL* an und geben Sie die RAL Farbe bei der Bestellung an.

DUSCHTASSE / 28 MM DICKE

Duschtassen / Stärke 28mm

81906 417 81934 417 81954 417 82111 504

700 X 1200 81907 441 81935 441 81955 441 82112 527

700 X 1300 81908 471 81936 471 81956 471 82113 560

700 X 1400 81909 487 81937 487 81957 487 82114 575

700 X 1500 81910 524 81938 524 81958 524 82116 612

700 X 1600 81911 572 81939 572 81959 572 82117 658

700 X 1700 81912 595 81940 595 81960 595 82118 682

700 X 1800 81913 619 81941 619 81961 619 82119 706

800 X 1000 81914 417 81943 417 81962 417 82120 504

800 X 1100 81915 441 81944 441 81963 441 82121 527

800 X 1200 81916 464 81945 464 81964 464 82122 552

800 X 1300 81917 519 81946 519 81965 519 82123 605

800 X

800

anthrazitgrau RAL 1001 RAL 9003 RAL 7016 Auf Bestellung Auf Bestellung

Duschtassen nach Maß Stärke 28 mm - Wunschfarbe (RAL)*

* Der RAL-Code dient als Anhaltspunkt für die Ausführung oder Farbe der Duschtasse. Beachten Sie, dass diese Farbe mehr oder weniger stark abweichen kann. Dies liegt an der Struktur der Oberfläche und dem Material, auf dem sie aufgebracht ist. (Mineralische Harzmischung). Salgar ist dafür nicht verantwortlich. sand weiß

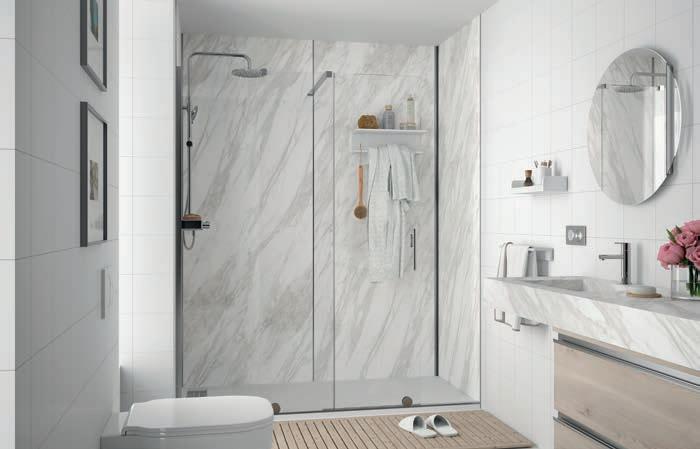

DUSCH RÜCKWANDPLATTEN

ATLAS

WANDPANEELE

Bei SALGAR haben wir das Ziel Ihnen die praktischsten, funktionellsten und ästhetischsten Lösungen zubieten. Ein weiteres Produkt welches dazu beiträgt, dieses Ziel zu erreichen und Ihnen Produkte für das gesamte Bad zu präsentieren sind die ATLAS Wandverkleidungen

ATLAS Wandverkleidungen verwandeln Ihr Badezimmer schnell, einfach und kostengünstig in einen neuen und renovierten Raum. Die ATLAS-Rückwandplatten halten leicht an den Fliesen und Wänden mit unserem hochwertigen spezifischen Klebstoff. Die Platten bestehen aus einem 4 mm dicken wasserabweisenden Verbundwerkstoff mit zwei Aluminiumschichten. Die Platten sind 1220 mm Breit und 2550 mm hoch. Das robuste Material ist geeignet für Bereiche, die mit Wasser in Berührung kommen

Neue Wandpaneele mit aufklappbarer Struktur, entwickelt für eine einfache Handhabung und eine optimierte Montage, die eine schnellere, präzisere und effizientere Installation ermöglicht.

Vorher

Nachher

Shower panels atlas havana montana eiche zement graphit stein weißer marmor weiß rioja

Höhe des Panels 2550 mm, Stärke 4 mm

Maße des Paneels ohne Berücksichtigung der Profilmaße. Siehe Skizze der Profile.

Bestellung

Auf

Höhe des Panels 2550 mm, Stärke 4 mm

Maße des Paneels ohne Berücksichtigung der Profilmaße. Siehe Skizze der Profile.

Eloxierte profile für aluminium rückwandpaneele

Abschlussprofil

Verbindungsprofl

Inneneckprofil Ausseneckprofil

Walk In + Pendel

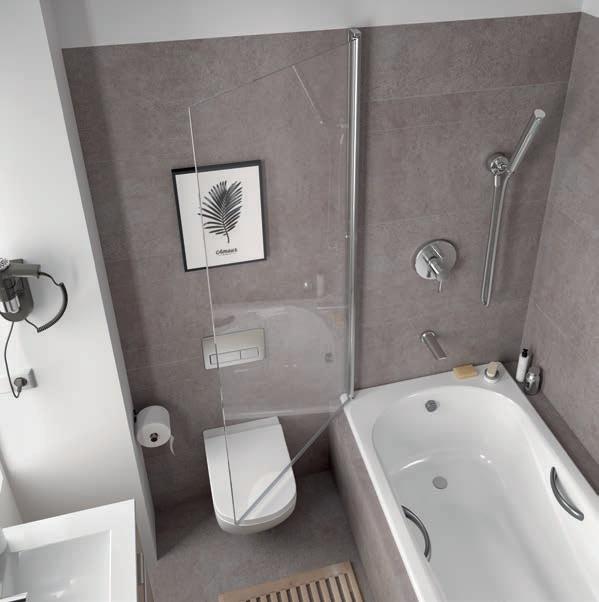

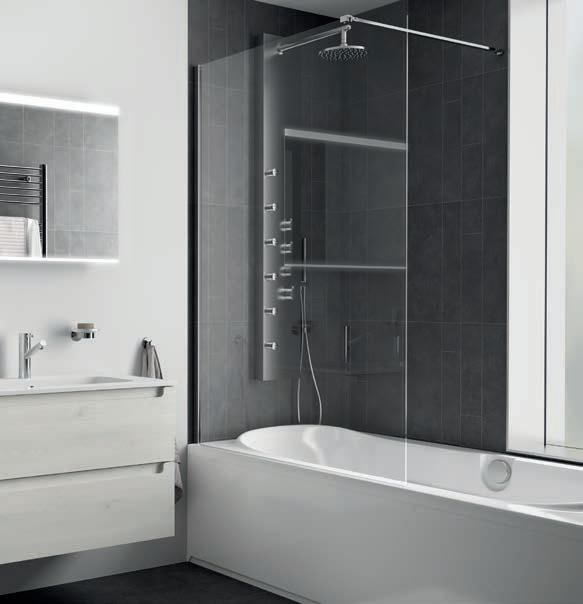

Badewannenaufsatz fest

[Heaven] [Heaven bath]

Anti-Kalk Beschichtung inklusive

Anti-Kalk Beschichtung inklusive Walk In

Badewannenaufsatz drehbar

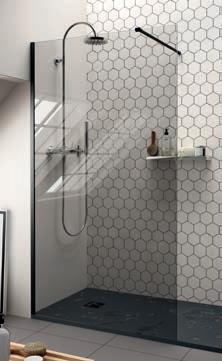

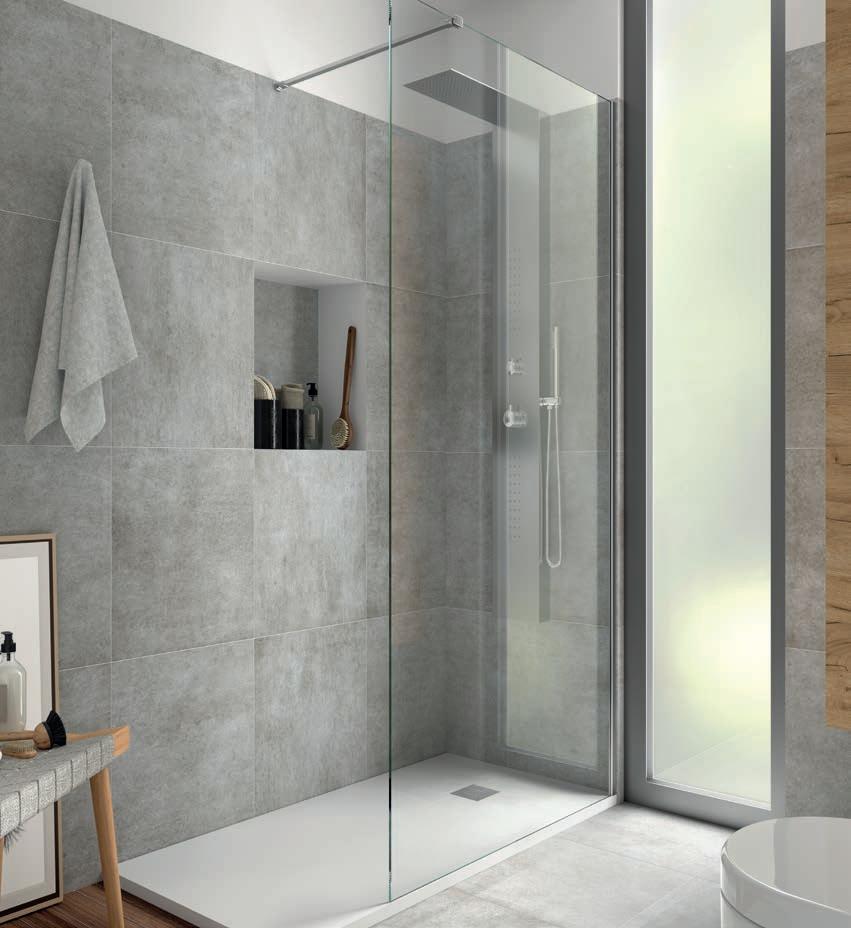

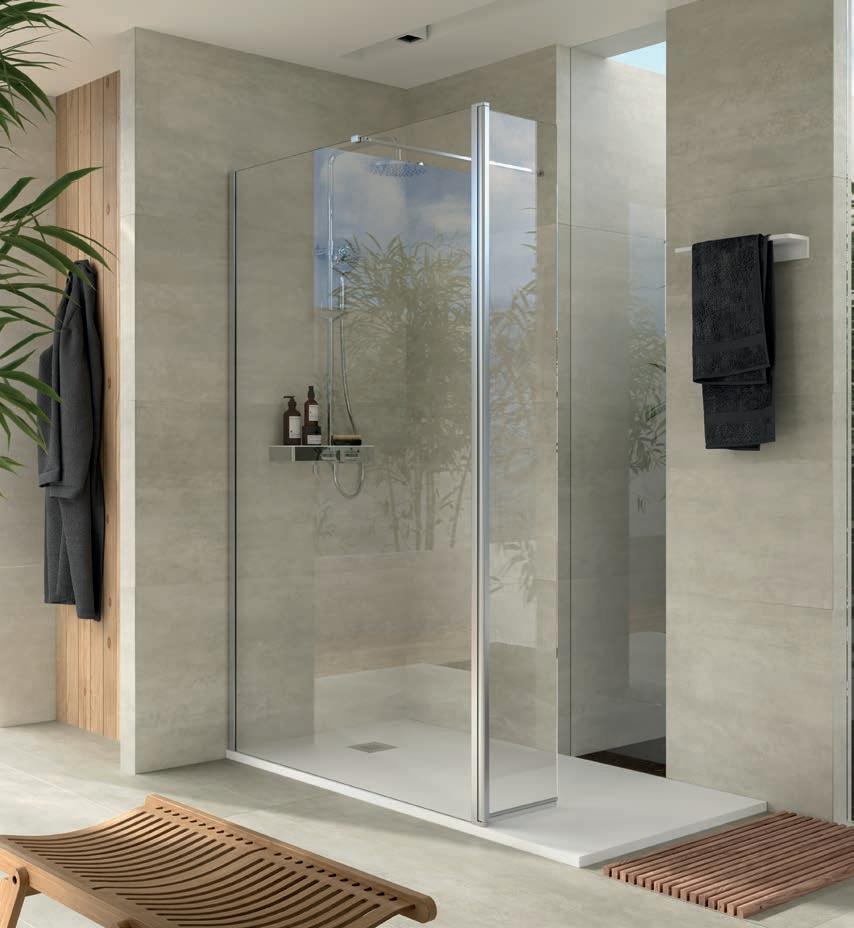

SERIE HEAVEN

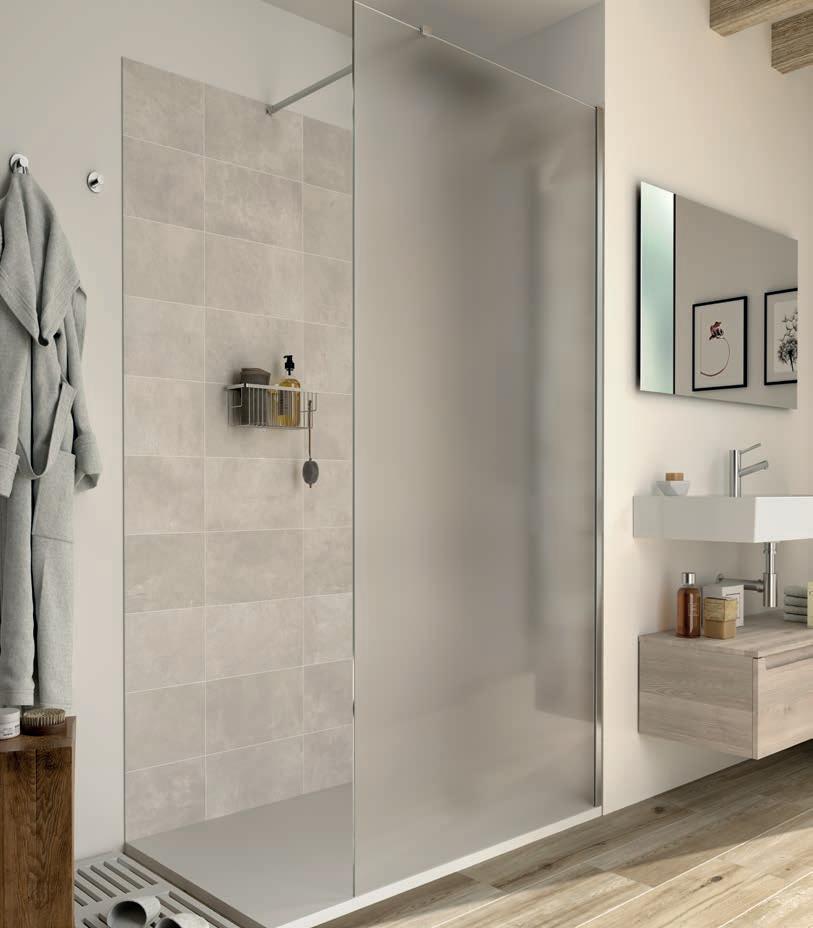

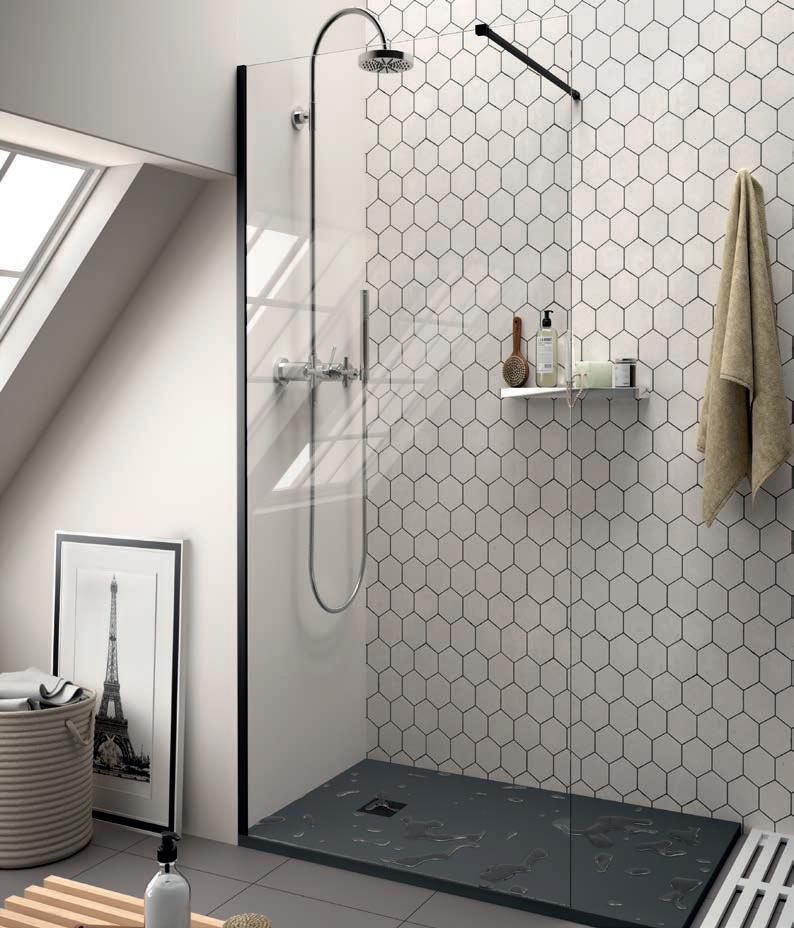

Walk in

WALK IN, LAGERWARE

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Lagerware.

WALK-IN DUSCHWAND Klarglas

MAßE HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € 670 - 680 1950 1 chrom glänzend 21708 297 770 - 780 1950 1 chrom glänzend 21709 312 870 - 880 1950 1 chrom glänzend 21710 334 970 - 980 1950 1 chrom glänzend 21711 356 1070 - 1080 1950 1 chrom glänzend 21712 378

1170 - 1180 1950 1 chrom glänzend 21713 402

1370 - 1380 1950 1 chrom glänzend 22477 438

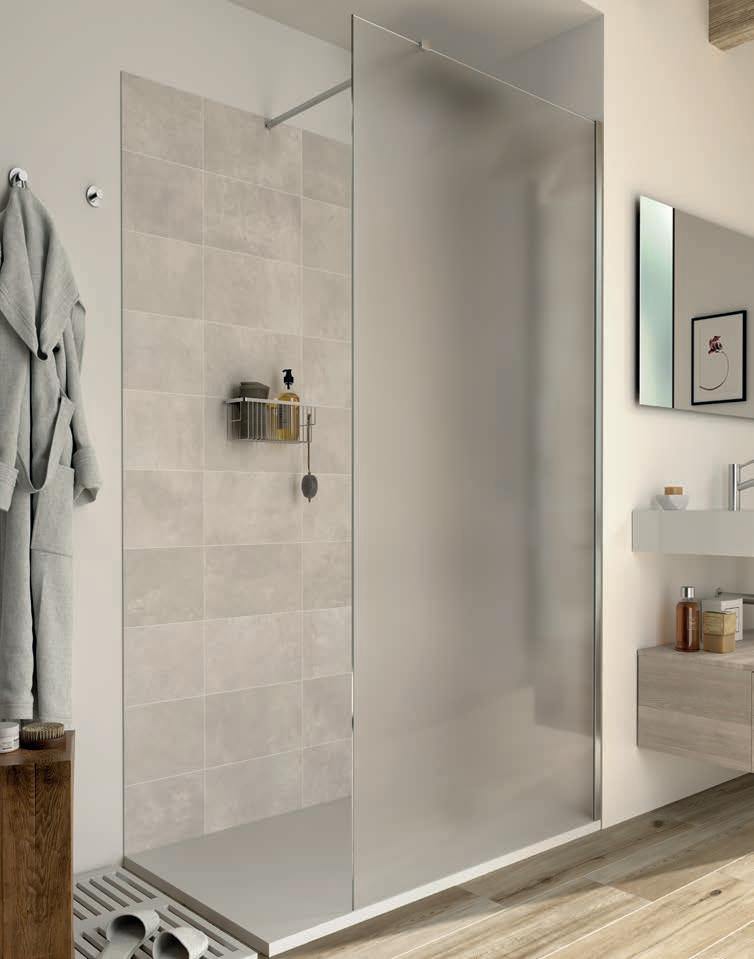

WALK-IN DUSCHWAND satiniert fume

MAßE HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR €

790 - 800 1950 1 chrom glänzend 82271 543 82267 594

990 - 1000 1950 1 chrom glänzend 82272 638 82268 704

1190 - 1200 1950 1 chrom glänzend 82273 714 82269 778

1390 - 1400 1950 1 chrom glänzend 82274 794 82270 870

VORDERFRONT DUSCHE chrom glänzend

MAßE ART.NR BESCHREIBUNG € 83626 Verbindungsstück für 2 Stecker 11 23 x 23 x 1950 82448 abgewinkeltes Profil 46 1050 mm 22438 Deckenstütze 70 1200 22437 wandbesfestigung 43 1400 22439 Bodenprofil für eine feste Seitenwand von 8 mm 18

SERIE HEAVEN

Walk in

WALK IN, MASSANFERTIGUNG

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Sonderanfertigung.

(H)

Optionales Zubehör auf Seite 18

WALK IN, MASSANFERTIGUNG

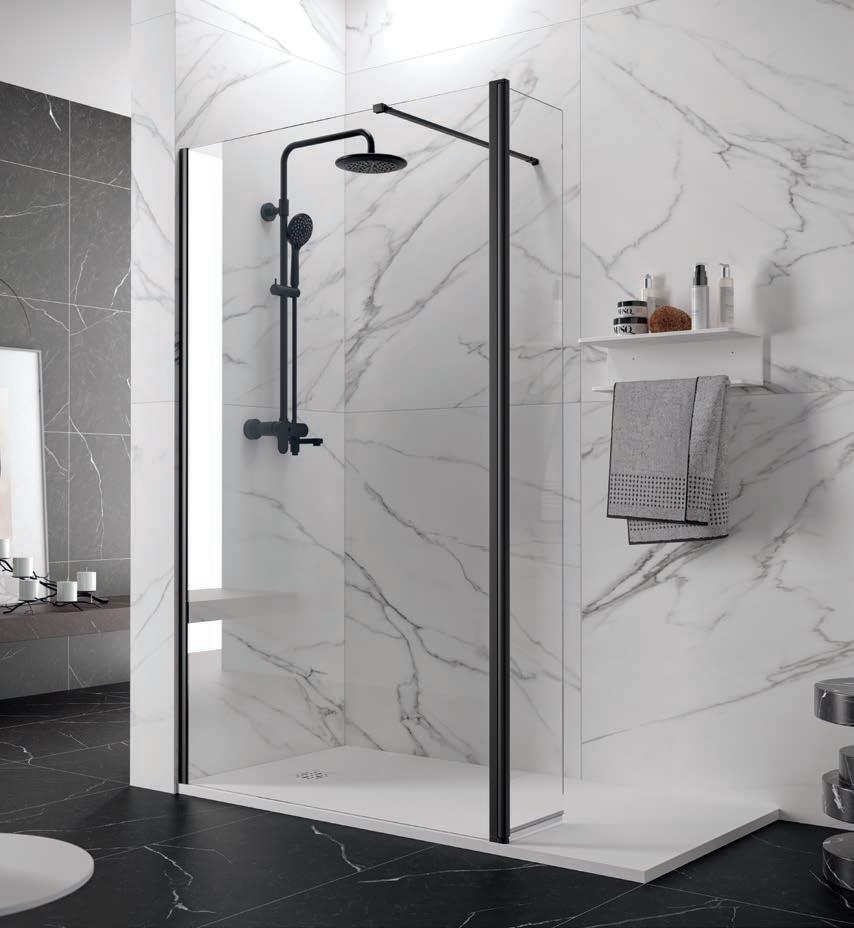

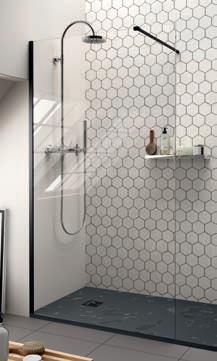

SERIE BLACK HEAVEN

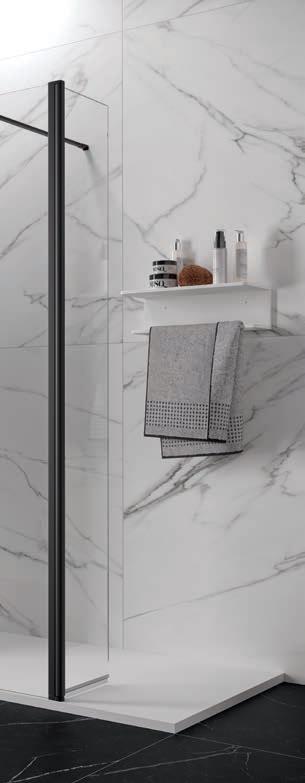

Walk in

WALK IN, LAGERWARE

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Lagerware.

WALK IN, MASSANFERTIGUNG

■ Temperiertes Sicherheitsglas 8 mm

■ Anti-kalk-Behandlung inbegriffen.

■ Kompensierung: 10 mm.

■ Umdrehbar.

■ Spanner inbegriffen.

■ Sonderanfertigung.

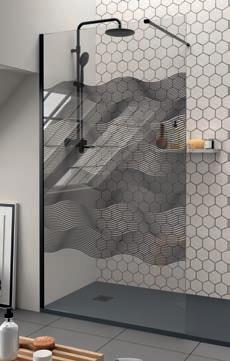

WALK IN NACH MASS MIT SIEBDRUCK

878 26379 878 WALK IN NACH MASS - FUME fumé frame fumé moire MAßE HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR €

609

675

26370 846 26382 846

1 matt schwarz 26371 1004 26383 1004

optionales Zubehör auf Seite 22 optionales Zubehör auf Seite 22

- 1200 1500 - 1950 1 matt schwarz 26372 1108 26384 1108 1201 - 1400 1500 - 1950 1 matt schwarz 26373 1244 26386 1244

Klarglas

Klarglas Frame

Klarglas + Siebdruck Moire Satiniert Fumé

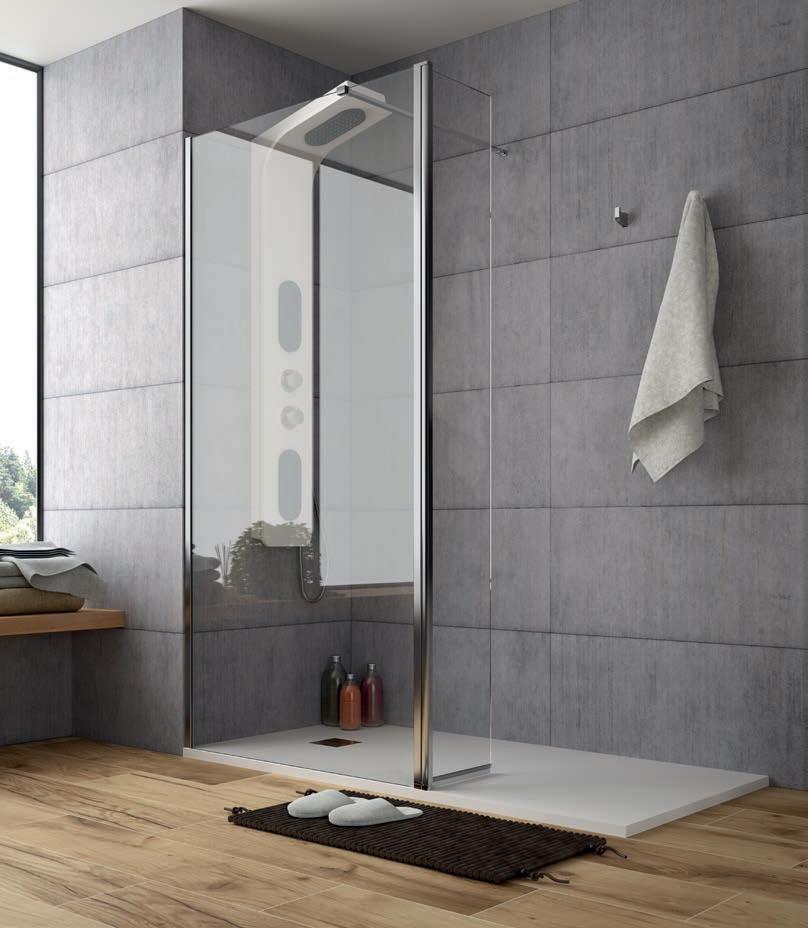

SERIE HEAVEN

Walk in

WALK-IN DUSCHWAND, LAGERWARE

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Lagerware.

WALK-IN DUSCHWAND

Klarglas

MAßE MAßE (A) PENDEL (PR) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

- 1110

- 1210

- 1310

- 810 300 1950 1 chrom glänzend 21714 519

- 910 300 1950 1 chrom glänzend 21715 531

- 1010 300 1950 1 chrom glänzend 21716 573

WALK-IN DUSCHWAND

Klarglas

MAßE MAßE (A) PENDEL (PR) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

670 - 680 400 1950 2 chrom glänzend 103407 623

770 - 780 400 1950 2 chrom glänzend 103408 647

- 880 400 1950 2 chrom glänzend 103409 665

970 - 980 400 1950 2 chrom glänzend 103410 685

1070 - 1080 400 1950 2 chrom glänzend 103411 709

1590 1170 - 1180 400 1950 2 chrom glänzend 103412 740

1790 1370 - 1380 400 1950 2 chrom glänzend 103413 854

WALK-IN DUSCHWAND

Klarglas

MAßE MAßE (A) PENDEL (PR) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

990 670 - 680 300 1950 2 chrom glänzend 103400 603

1090 770 - 780 300 1950 2 chrom glänzend 103401 627

1190 870 - 880 300 1950 2 chrom glänzend 103402 645

1290 970 - 980 300 1950 2 chrom glänzend 103403 665

1390 1070 - 1080 300 1950 2 chrom glänzend 103404 689

1490 1170 - 1180 300 1950 2 chrom glänzend 103405 740

1690 1370 - 1380 300 1950 2 chrom glänzend 103406 854

OPTIONAL chrom glänzend

MAßE ART.NR BESCHREIBUNG € 1050 mm 22438 Deckenstütze 70 1200 22437 wandbesfestigung 43 1400 22439 Bodenprofil für eine feste Seitenwand von 8 mm 18

Deckenstabi Bodenprofil für Walk In 8mm Wandstabi

SERIE HEAVEN

Walk in

WALK-IN DUSCHWAND , MASSANFERTIGUNG

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Sonderanfertigung.

WALK IN MIT ECKDUSCHE NACH MASS Klarglas

MAßE HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

200 - 400 1950 1 chrom glänzend 25647 360 401 - 600 1950 1 chrom glänzend 25648 409

601 - 800 1950 1 chrom glänzend 25649 465

801 - 1000 1950 1 chrom glänzend 25650 550

1001 - 1200 1950 1 chrom glänzend 25651 623

1201 - 1400 1950 1 chrom glänzend 25652 678

SCHWINKTÜREN ZUR KOMBINATION MIT WALK-IN Klarglas

MAßE (A) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

300 1950 1 chrom glänzend 24550 243

400 1950 1 chrom glänzend 25407 263

Optionales Zubehör finden Sie auf Seite 26

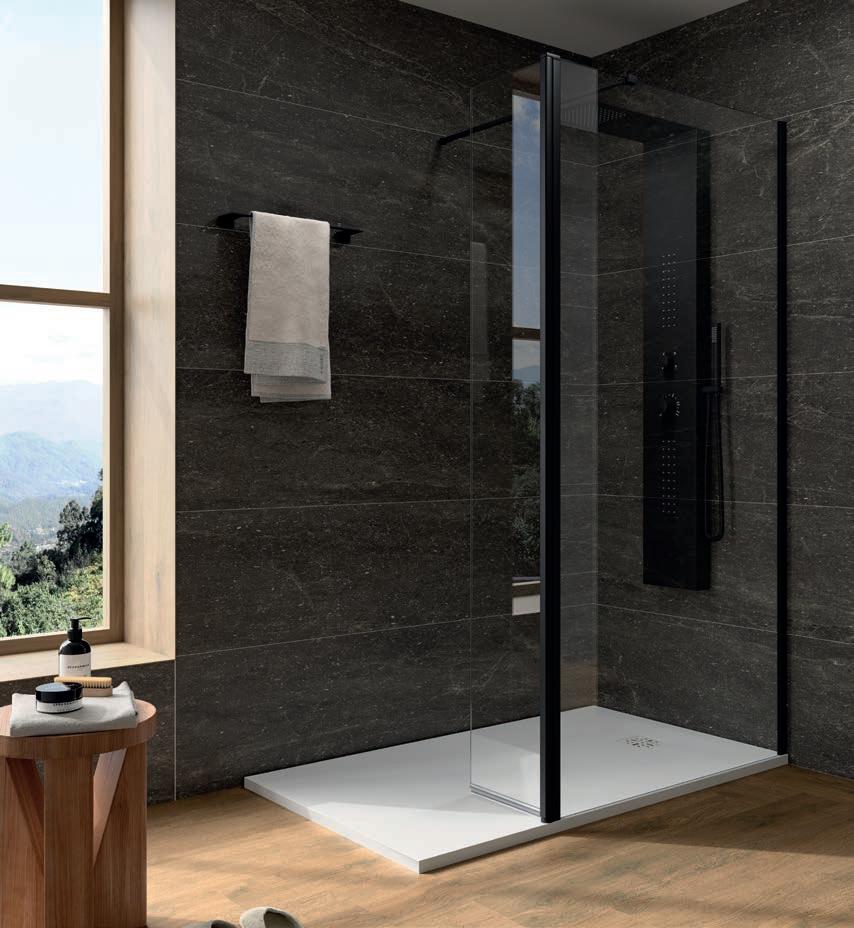

SERIE BLACK HEAVEN

Walk in

WALK-IN DUSCHWAND, LAGERWARE

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Lagerware.

WALK-IN DUSCHWAND

Klarglas

MAßE MAßE (A) PENDEL (PR) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

- 800 300 1950 2 matt schwarz 103392 696

990 - 1000 300 1950 2 matt schwarz 103393 783

1190 - 1200 300 1950 2 matt schwarz 103394 832 1690 1390 - 1400 300 1950 2 matt schwarz 103395 869

WALK-IN DUSCHWAND

Klarglas

MAßE MAßE (A) PENDEL (PR) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

790 - 800 400 1950 2 matt schwarz 103396 721

990 - 1000 400 1950 2 matt schwarz 103397 808 1590 1190 - 1200 400 1950 2 matt schwarz 103398 857

1790 1390 - 1400 400 1950 2 matt schwarz 103399 894

OPTIONAL

matt black

MAßE ART.NR BESCHREIBUNG € 83627 Verbindungsstück für 2 Stecker 11 1050 mm 89557 Deckenstütze 63 1200 mm 25408 Wandbesfestigung 33

Verbinder für 2 Stabilisatoren

Wandstabilisator Deckenstabilisator

SERIE BLACK HEAVEN

Walk in

WALK-IN DUSCHWAND, MASSANFERTIGUNG

■ 8 mm ESG Glas.

■ Anti-Kalk Beschichtung inklusive.

■ Verstellbereich 10 mm.

■ Links / Rechts montierbar.

■ Stabilisator inklusive.

■ Sonderanfertigung.

SERIE HEAVEN BATH Badewannenabrennung Walk-in

WALK IN NACH MASS

■ Temperiertes Sicherheitsglas 8 mm

■ Anti-kalk-Behandlung inbegriffen.

■ Kompensierung: 10 mm.

■ Umdrehbar.

■ Spanner inbegriffen.

■ Sonderanfertigung.

■ Installationsart, auf Badewanne

IN NACH MASS Klarglas satiniert fume MAßE HÓHE (H) ANZAHL VON

SERIE HEAVEN BATH Vorderfront Badewannenabrennung

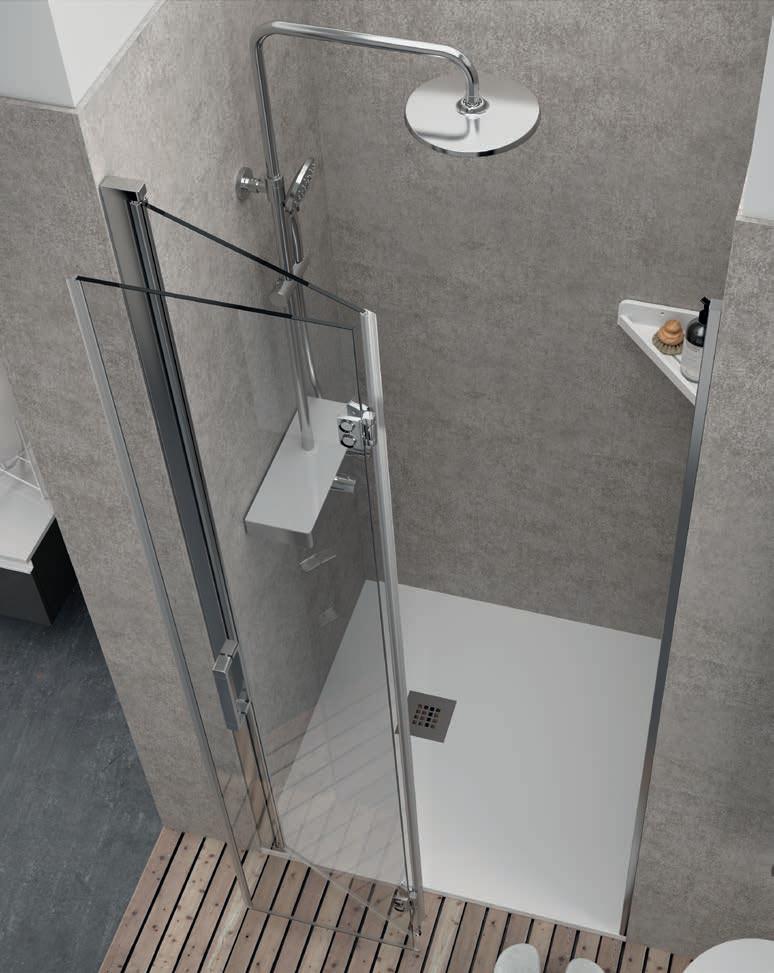

VORDERFRONT DUSCHE PENDELTÜR, LAGERWARE

■ Temperiertes Sicherheitsglas 6 mm

■ Anti-kalk-Behandlung inbegriffen.

■ Öffnungsart, Falttür 180º.

■ Umdrehbar.

■ Installationsart, auf Badewanne

VORDERFRONT MIT PENDELTÜR FÜR BADEWANNENABRENNUNG Klarglas

MAßE PENDEL (PR) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € 800 790 - 800 1400 1 chrom glänzend 26727 307 900 890 - 900 1400 1 chrom glänzend 26728 325

[Clear II]

Nischenschiebetetür

Schiebetür Eckeinstieg

Schiebetür an Feste Seitenwand

SERIE CLEAR II

Nischenschiebetür chrom glänzend (Lagerware)

FC2

■ ESG Glas 6 mm

■ Anti-Kalk Beschichtung inklusive.

■ Öffnungsart, Schiebetür.

■ Verschlussart, Dichtungsüberlappung.

■ Verstellbereich 20 mm pro Seite / 25 mm bei Fester Seitenwand.

■ Links / Rechts montierbar

■ Stabgriff im minimalistischem Design

■ Lager einstellbar

■ Erweiterbares System

■ “Klick“ System Montage

NISCHENSCHIEBETÜR Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

- 1400 1311 - 1410 463 - 568 60 - 10 1950 1 chrom glänzend 113927 494 1400 - 1500 1411 - 1510 513 - 618 60 - 10 1950 1 chrom glänzend 113928 507 1500 - 1600 1511 - 1610 563 - 618 60 - 10 1950 1 chrom glänzend 113929 520

- 1700 1611 - 1710 658 - 713 60 - 10 1950 1 chrom glänzend 113930 533 1700 - 1800 1711 - 1810 658 - 713 60 - 10 1950 1 chrom glänzend 113931 546

SERIE CLEAR II

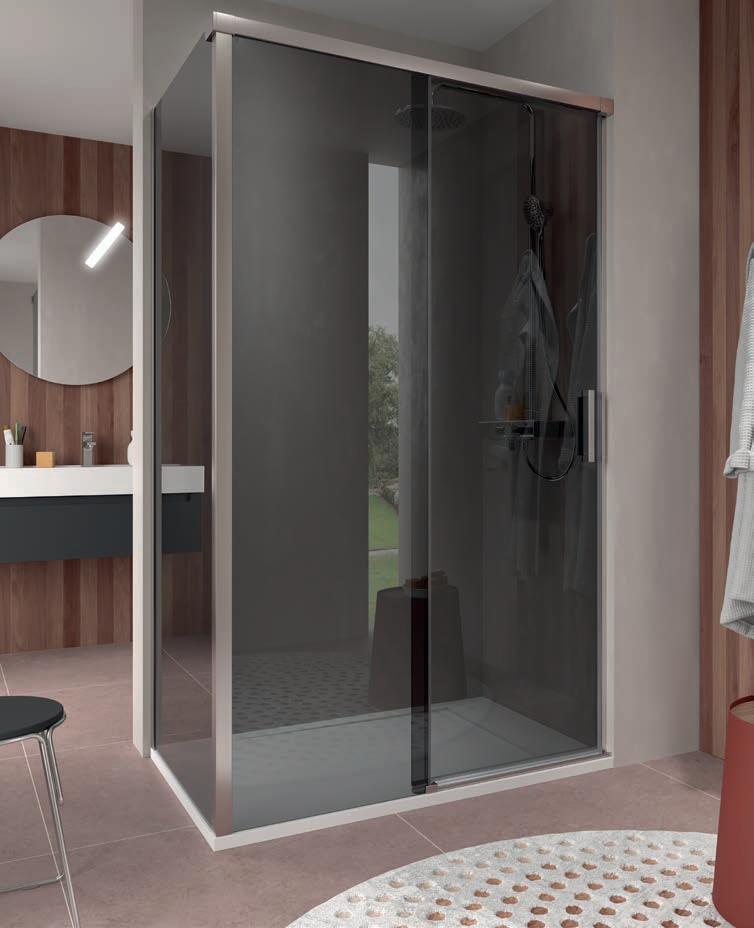

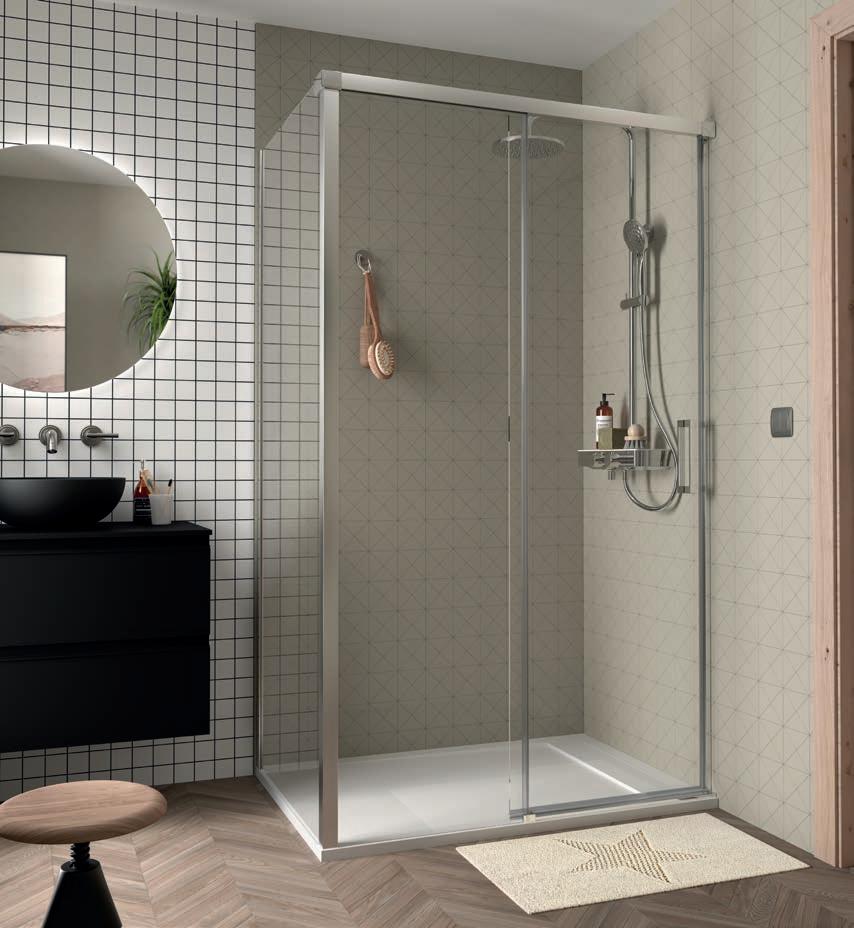

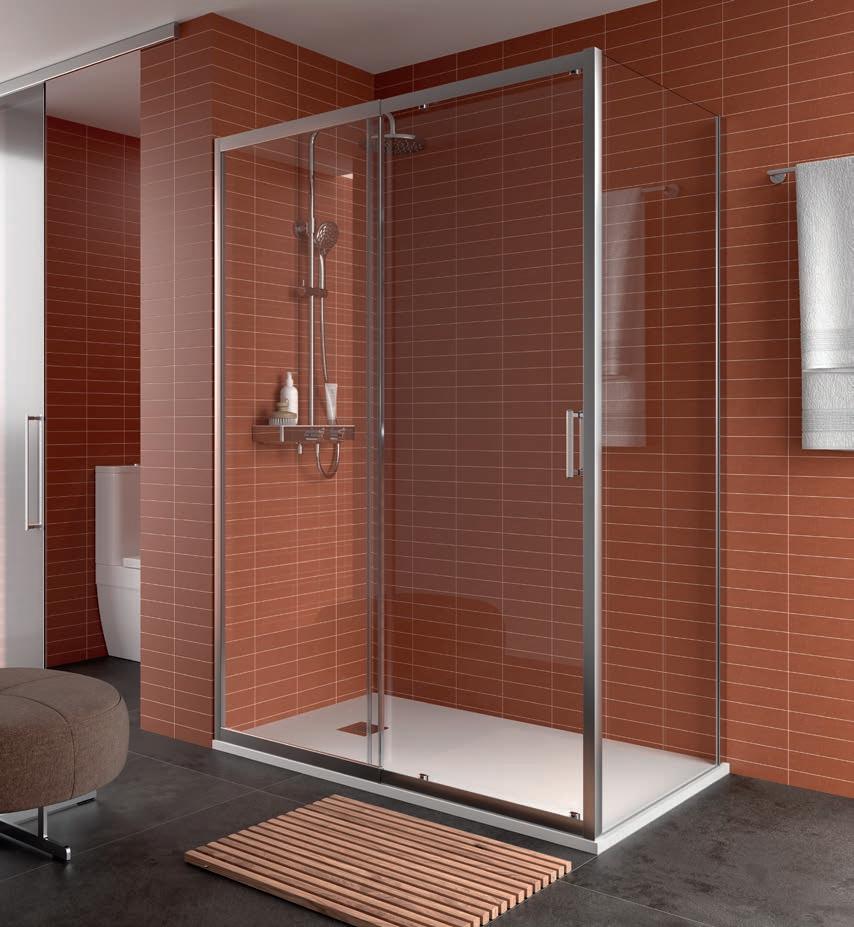

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand (Lagerware)

FC2 + LC

■ ESG Glas 6 mm

■ Anti-Kalk Beschichtung inklusive.

■ Öffnungsart, Schiebetür.

■ Verschlussart, Dichtungsüberlappung.

■ Verstellbereich 20 mm pro Seite / 25 mm bei Fester Seitenwand.

■ Links / Rechts montierbar

■ Stabgriff im minimalistischem Design

■ Lager einstellbar

■ Erweiterbares System

■ “Klick“ System Montage

SCHIEBETÜR MIT FESTTEIL (A) Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1100 - 1200 1070 - 1210 418 - 508 100 - 10 1950 1 chrom glänzend 113925 468 1200 - 1300 1211 - 1310 508 - 568 60 - 10 1950 1 chrom glänzend 113926 481 1300 - 1400 1311 - 1410 463 - 568 60 - 10 1950 1 chrom glänzend 113927 494 1400 - 1500 1411 - 1510 513 - 618 60 - 10 1950 1 chrom glänzend 113928 507

1500 - 1600 1511 - 1610 563 - 618 60 - 10 1950 1 chrom glänzend 113929 520

1600 - 1700 1611 - 1710 658 - 713 60 - 10 1950 1 chrom glänzend 113930 533

1700 - 1800 1711 - 1810 658 - 713 60 - 10 1950 1 chrom glänzend 113931 546

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 670 - 690 1950 1 chrom glänzend 113937 306

800 770 - 790 1950 1 chrom glänzend 113938 319

900 870 - 890 1950 1 chrom glänzend 113939 332

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

160 300 160 - 300 1950 1 chrom glänzend 114790 286

301 - 600 301 - 600 1950 1 chrom glänzend 114791 319

601 - 900 601 - 900 1950 1 chrom glänzend 114792 351

901 - 1200 901 - 1200 1950 1 chrom glänzend 114793 384

SERIE CLEAR II

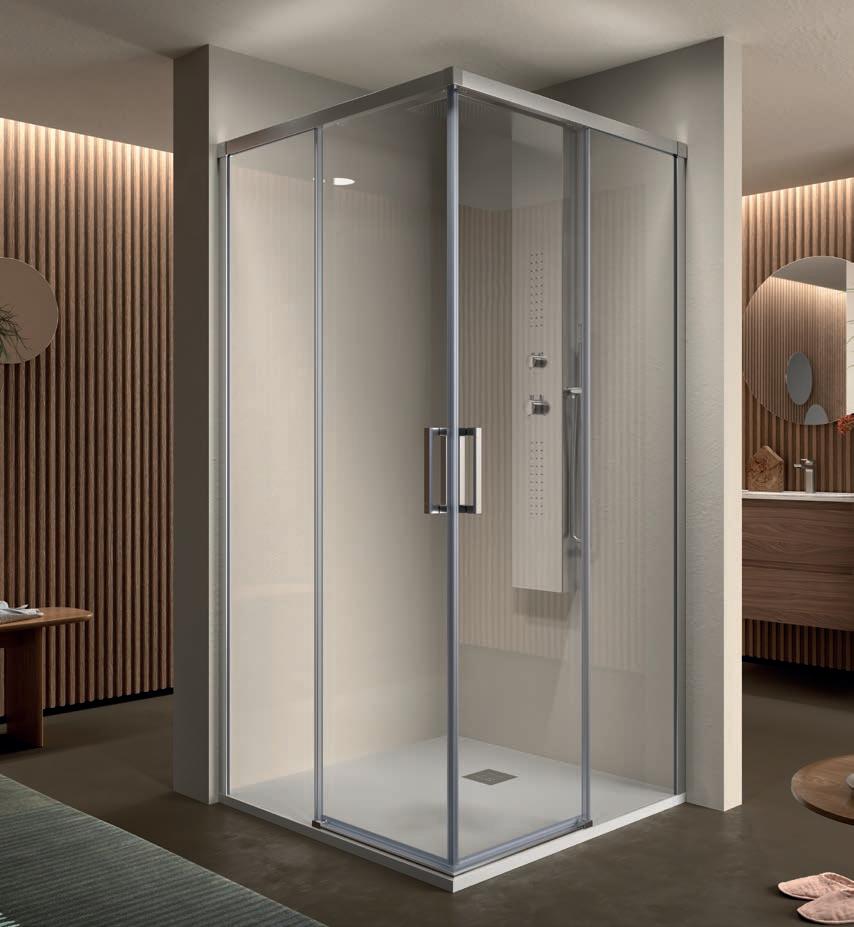

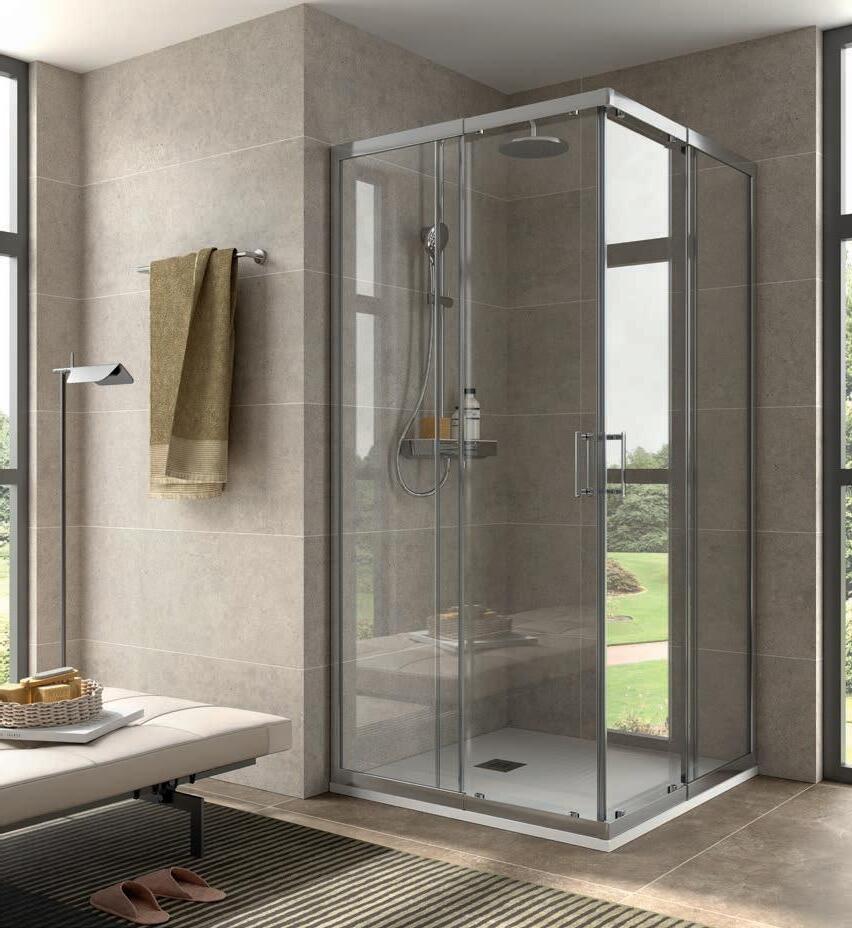

Eckschiebetür Chrom glänzend (Lagerware)

AC2 + AC2

■ ESG Glas 6 mm

■ Anti-Kalk Beschichtung inklusive.

■ Öffnungsart, Schiebetür.

■ Verschlussart, Magnetprofil.

■ Verstellbereich 20 mm pro Seite / 25 mm bei Fester Seitenwand.

■ Links / Rechts montierbar

■ Stabgriff im minimalistischem Design

■ Lager einstellbar

■ Erweiterbares System

■ “Klick“ System Montage

ECKSCHIEBETÜR PRO SEITE Klarglas

Duschtasse MAßE (B1) MAßE (B2) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € 700 - 800 670 - 790 670 - 790 60 - 10 1950 1 chrom glänzend 113932 364 800 - 900 770 - 890 770 - 890 60 - 10 1950 1 chrom glänzend 113933 377

900 - 1000 870 - 990 870 - 990 60 - 10 1950 1 chrom glänzend 113934 390 1000 - 1100 970 - 1090 970 - 1090 60 - 10 1950 1 chrom glänzend 113935 403 1200 - 1300 1170 - 1290 1170 - 1290 60 - 10 1950 1 chrom glänzend 113936 429

SERIE CLEAR II

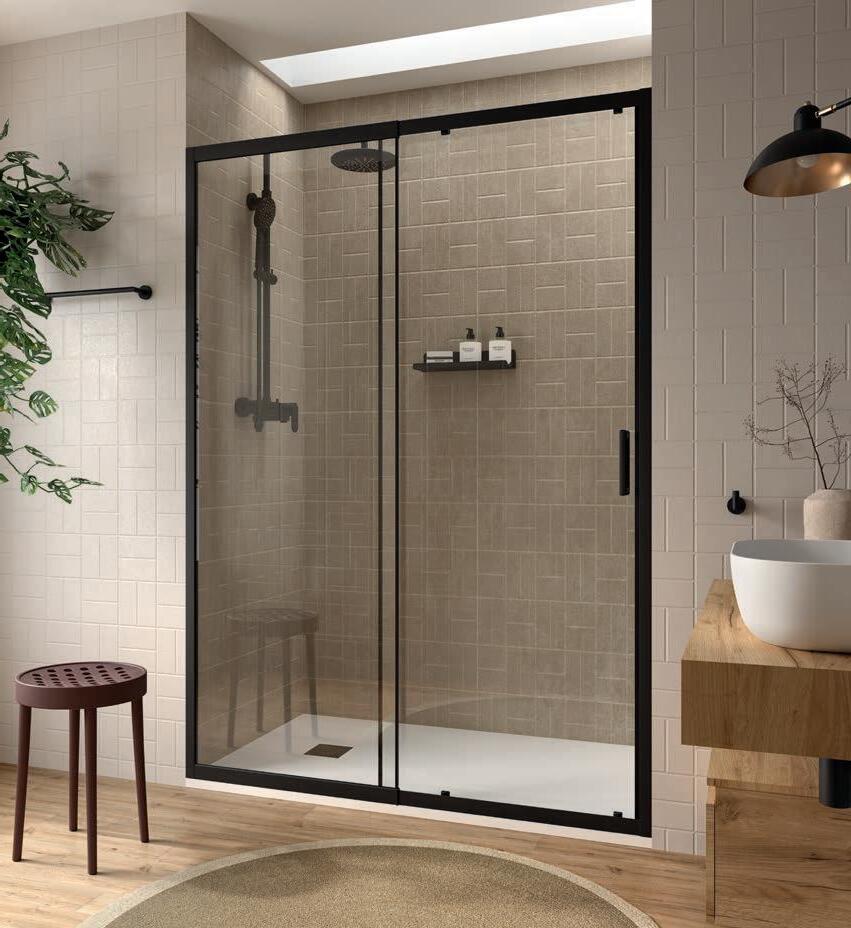

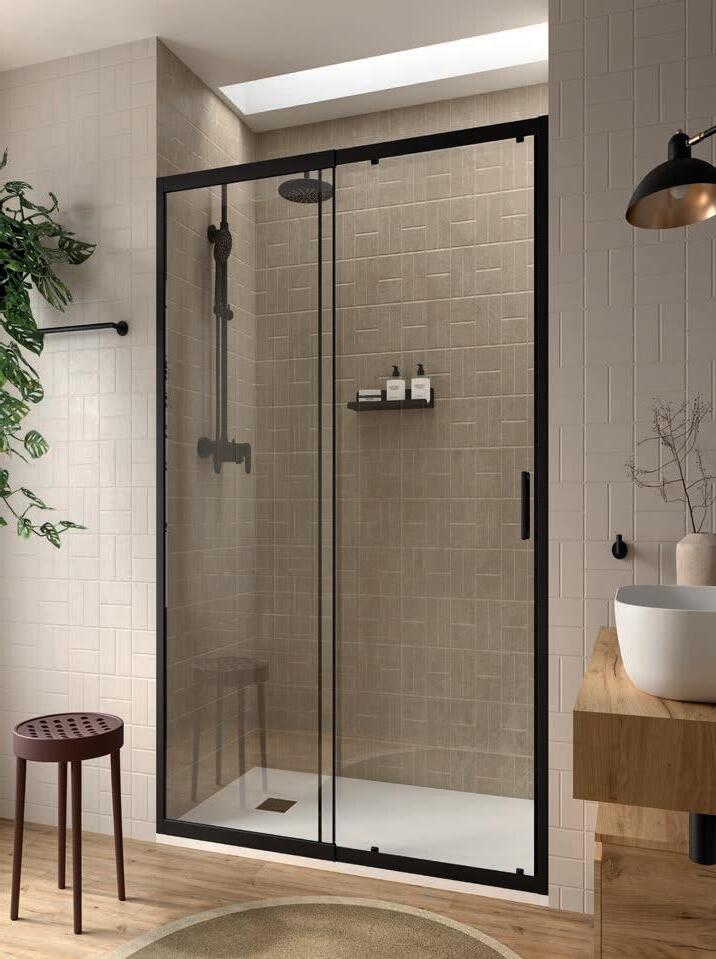

Nischenschiebetür schwarz (Lagerware)

FC2

■ ESG Glas 6 mm

■ Anti-Kalk Beschichtung inklusive.

■ Öffnungsart, Schiebetür.

■ Verschlussart, Dichtungsüberlappung.

■ Verstellbereich 20 mm pro Seite / 25 mm bei Fester Seitenwand.

■ Links / Rechts montierbar

■ Stabgriff im minimalistischem Design

■ Lager einstellbar

■ Erweiterbares System

■ “Klick“ System Montage NISCHENSCHIEBETÜR

SERIE CLEAR II

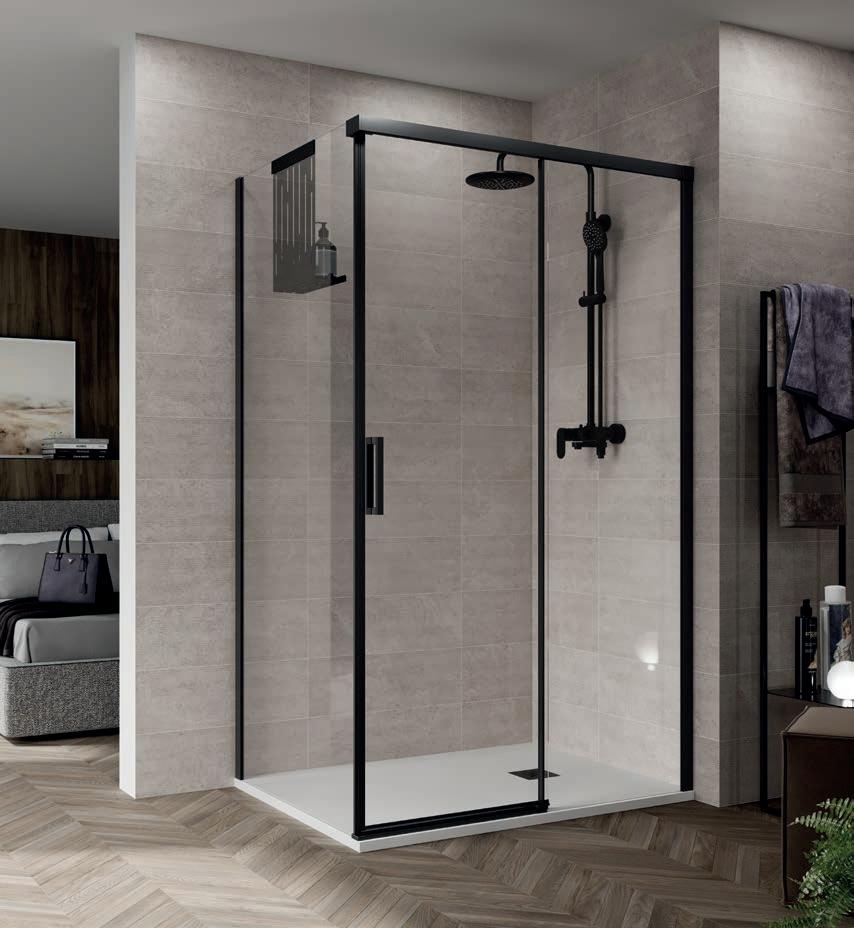

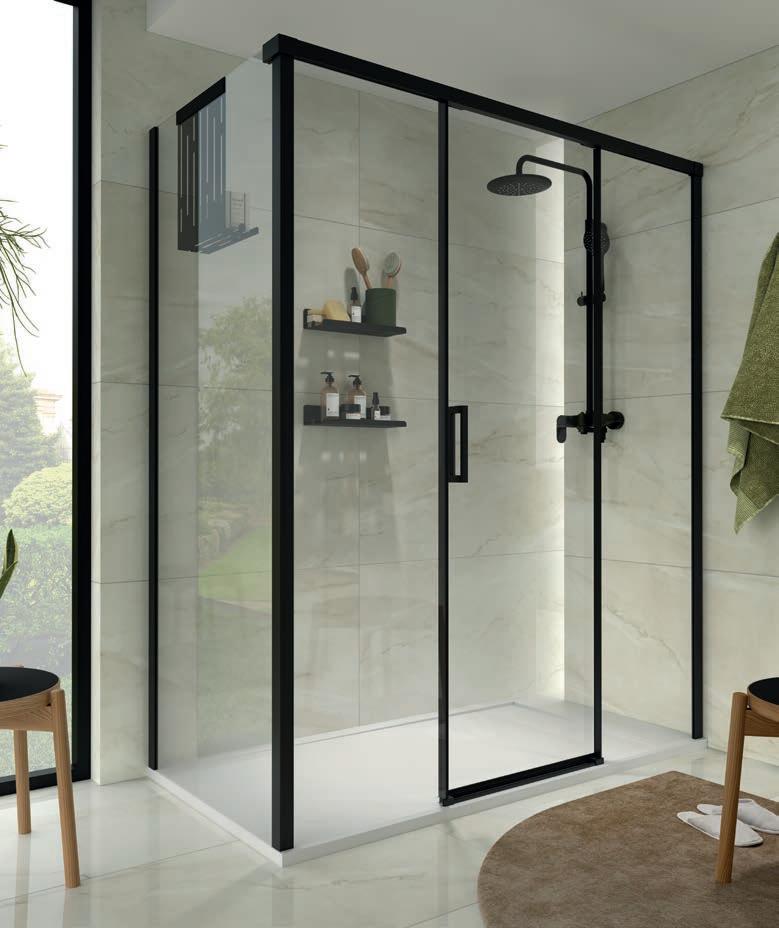

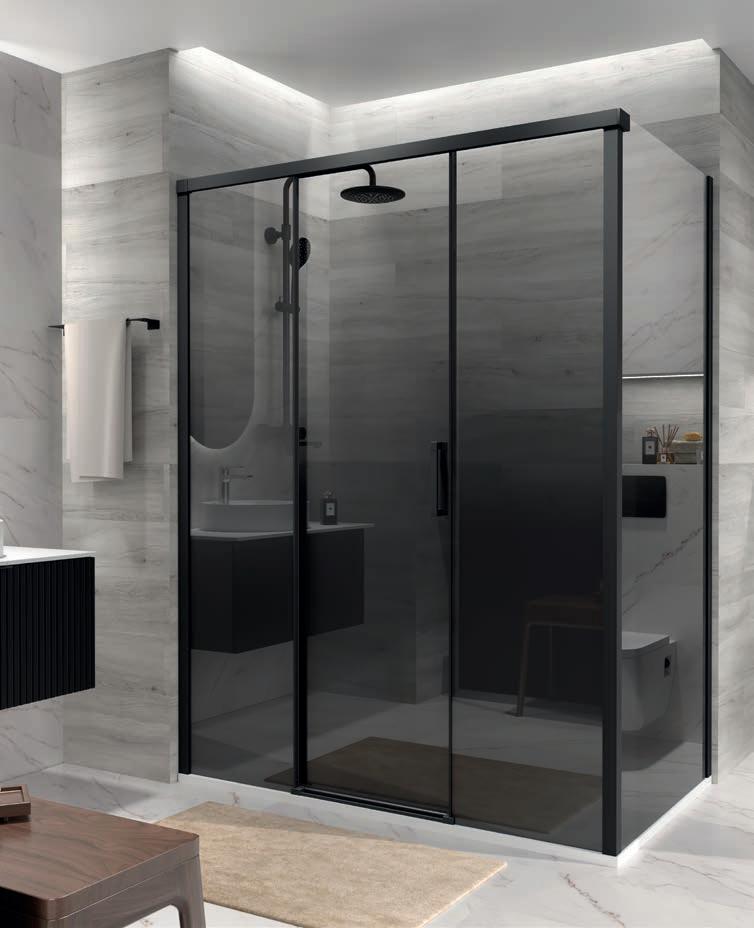

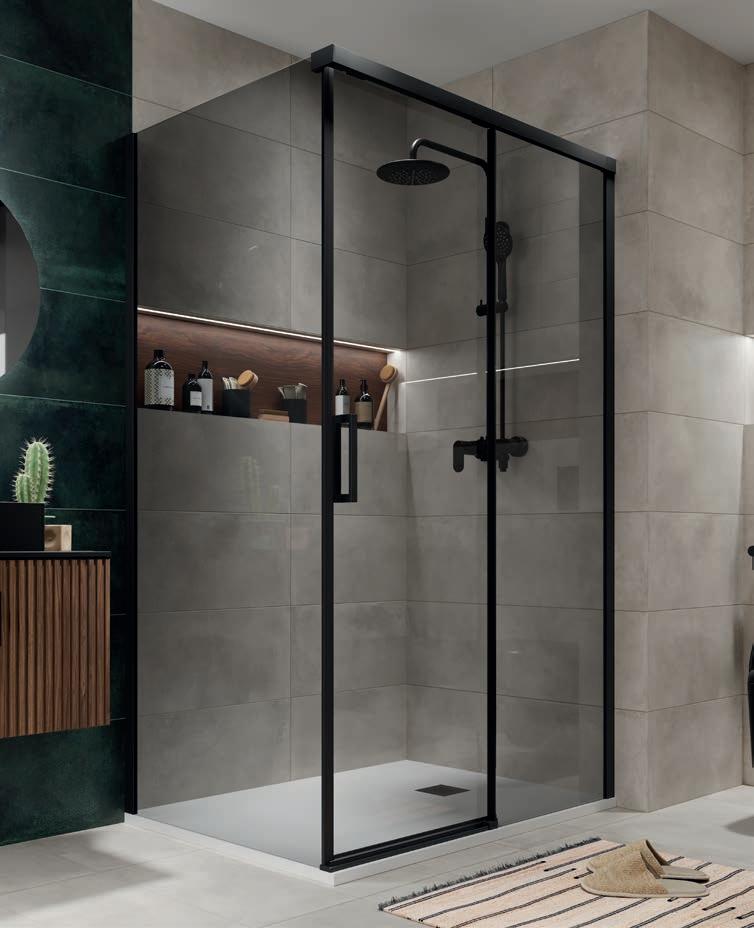

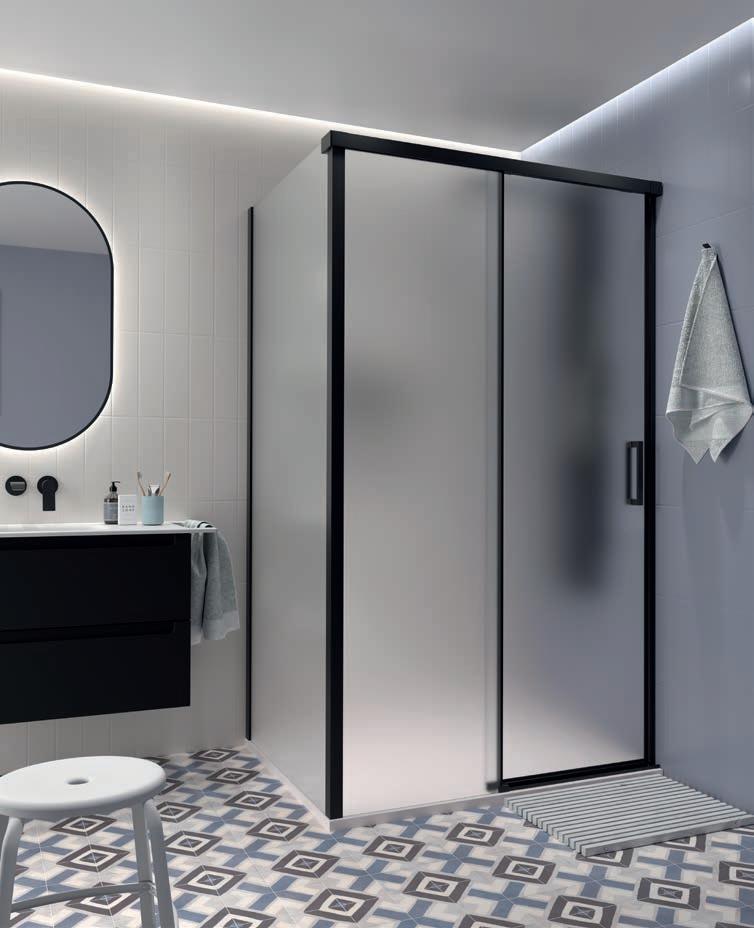

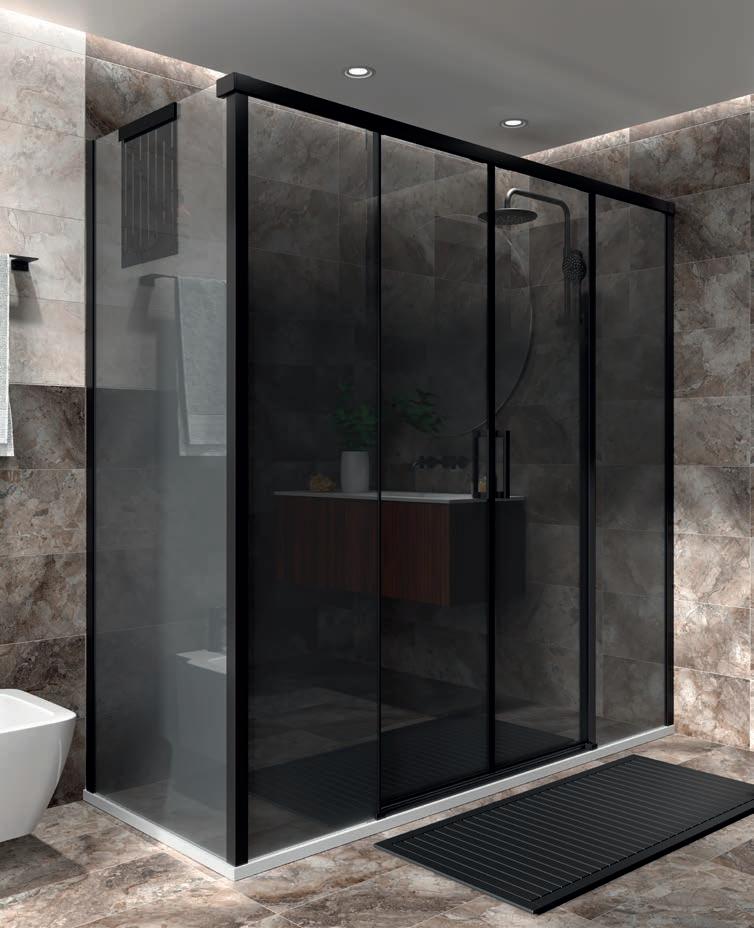

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand (Lagerware)

FC2 + LC

■ ESG Glas 6 mm

■ Anti-Kalk Beschichtung inklusive.

■ Öffnungsart, Schiebetür.

■ Verschlussart, Dichtungsüberlappung.

■ Verstellbereich 20 mm pro Seite / 25 mm bei Fester Seitenwand.

■ Links / Rechts montierbar

■ Stabgriff im minimalistischem Design

■ Lager einstellbar

■ Erweiterbares System

■ “Klick“ System Montage

SCHIEBETÜR MIT FESTTEIL (A)

Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1100 - 1200 1070 - 1210 418 - 508 100 - 10 1950 1 matt schwarz 113954 468

1200 - 1300 1211 - 1310 508 - 568 60 - 10 1950 1 matt schwarz 113955 481

1300 - 1400 1311 - 1400 463 - 568 60 - 10 1950 1 matt schwarz 113956 494

1400 - 1500 1411 - 1500 513 - 618 60 - 10 1950 1 matt schwarz 113957 507

1500 - 1600 1511 - 1610 563 - 618 60 - 10 1950 1 matt schwarz 113958 520

1600 - 1700 1611 - 1710 658 - 713 60 - 10 1950 1 matt schwarz 113959 533

1700 - 1800 1711 - 1810 658 - 713 60 - 10 1950 1 matt schwarz 113960 546

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 670 - 690 1950 1 matt schwarz 113966 306

800 770 - 790 1950 1 matt schwarz 113967 319

900 870 - 890 1950 1 matt schwarz 113968 332

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

300 160 - 300 1950 1 matt schwarz 114796 286

- 600 301 - 600 1950 1 matt schwarz 114797 319 601 -

SERIE CLEAR II

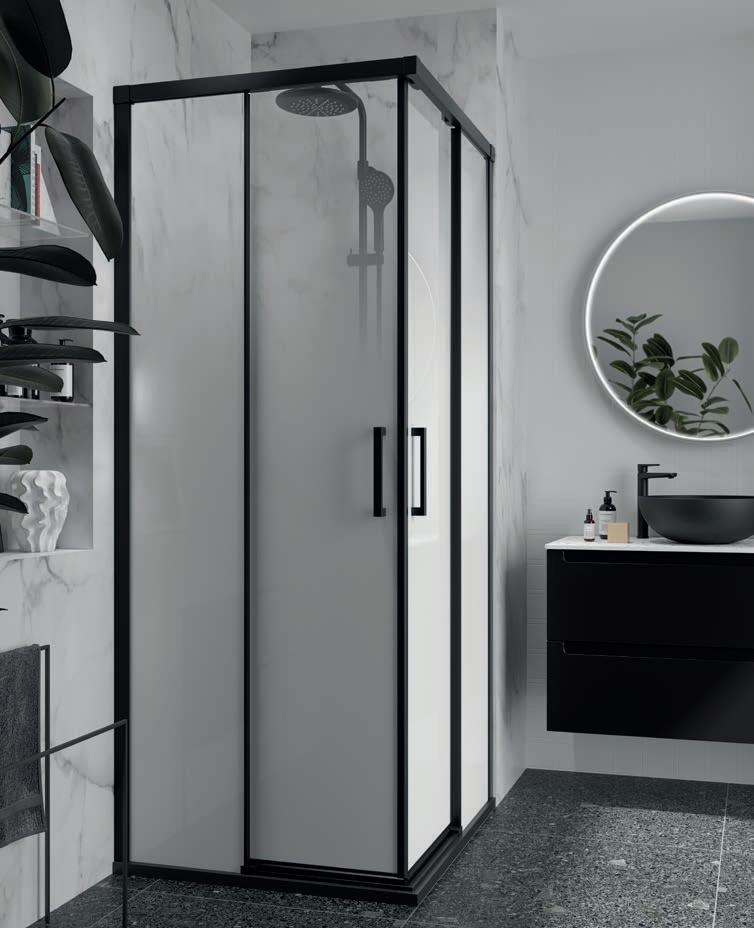

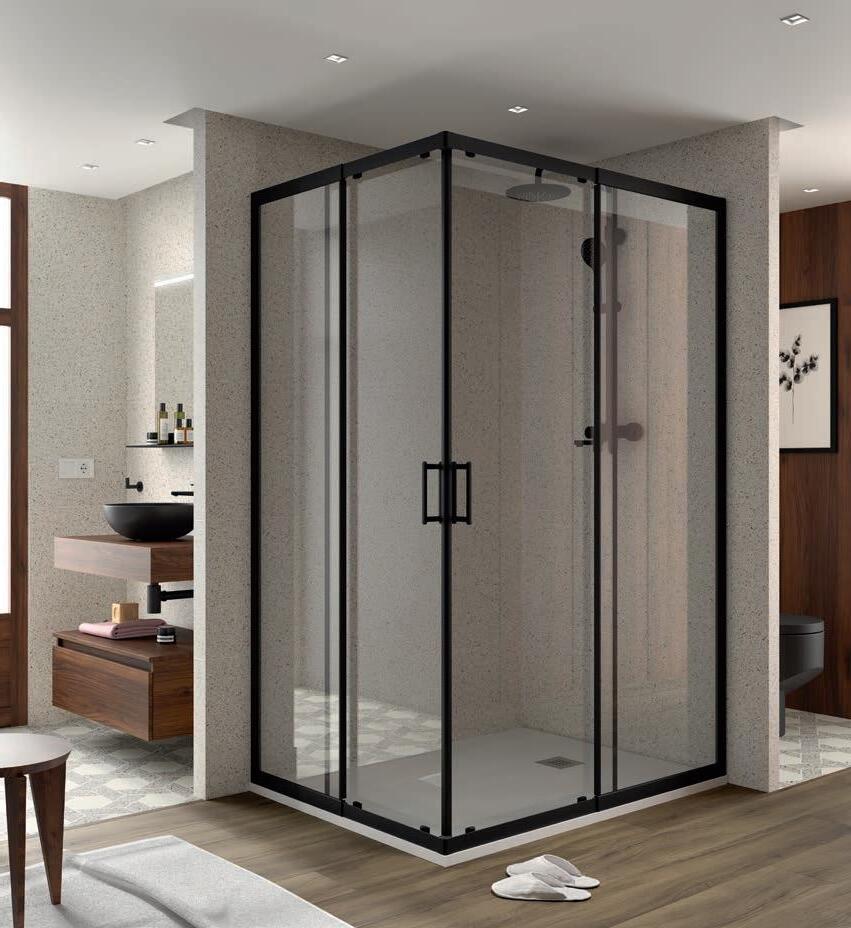

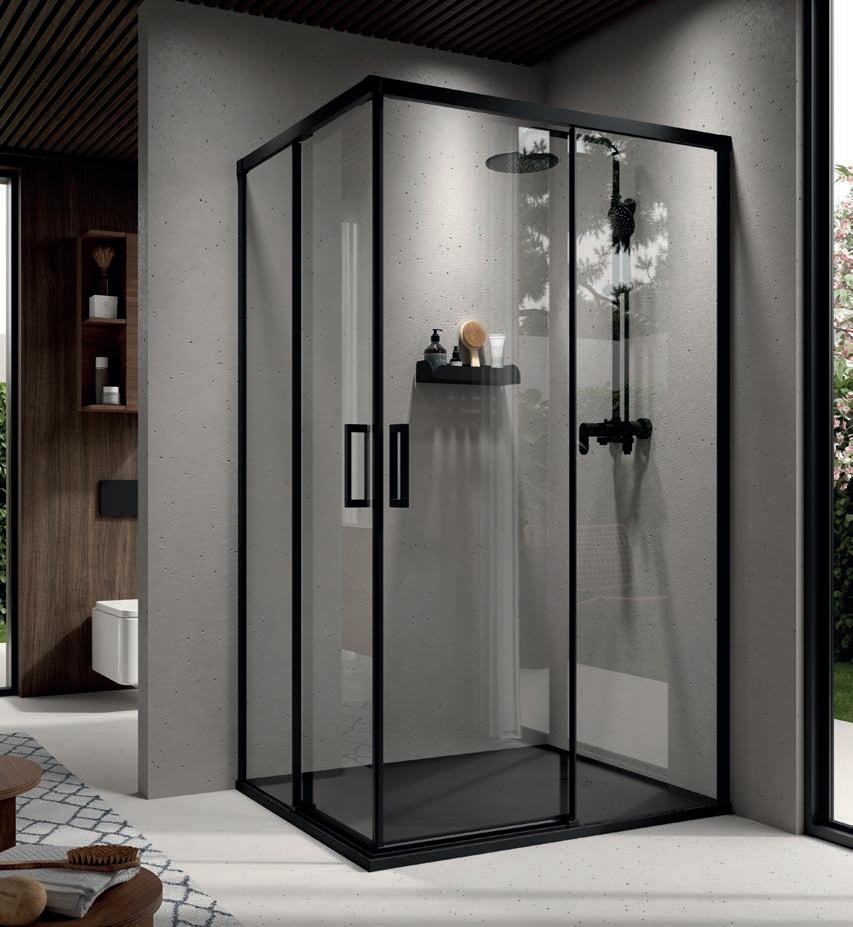

Eckschiebetür schwarz (Lagerware)

AC2 + AC2

■ ESG Glas 6 mm

■ Anti-Kalk Beschichtung inklusive.

■ Öffnungsart, Schiebetür.

■ Verschlussart, Magnetprofil.

■ Verstellbereich 20 mm pro Seite / 25 mm bei Fester Seitenwand.

■ Links / Rechts montierbar

■ Stabgriff im minimalistischem Design

■ Lager einstellbar

■ Erweiterbares System

■ “Klick“ System Montage

ECKSCHIEBETÜR PRO SEITE Klarglas

Duschtasse MAßE (B1) MAßE (B2) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR

[Versa]

SERIE VERSA

Lagerware

PROFILE

Chrom glänzend

GLASVARIANTE

Bestellware

PROFILE

Chrom glänzend Schwarz Matt Schwarz Matt

Glasvarianten

ARTIKEL VARIANTE PROFILFARBE

Chrom glänzend

SCHIEBETÜR / FESTTEIL

SCHIEBETÜR / FESTTEIL + FESTE SEITENWAND

Schwarz Matt

Chrom glänzend

Schwarz Matt

Chrom glänzend

SCHIEBETÜR / FESTTEIL + FESTE SEITENWAND

Schwarz Matt

Chrom glänzend

FESTTEIL / SCHIEBETÜR / FESTTEIL

FESTTEIL / SCHIEBETÜR / FESTTEIL + FESTE SEITENWAND

Schwarz Matt

Chrom glänzend

Schwarz Matt

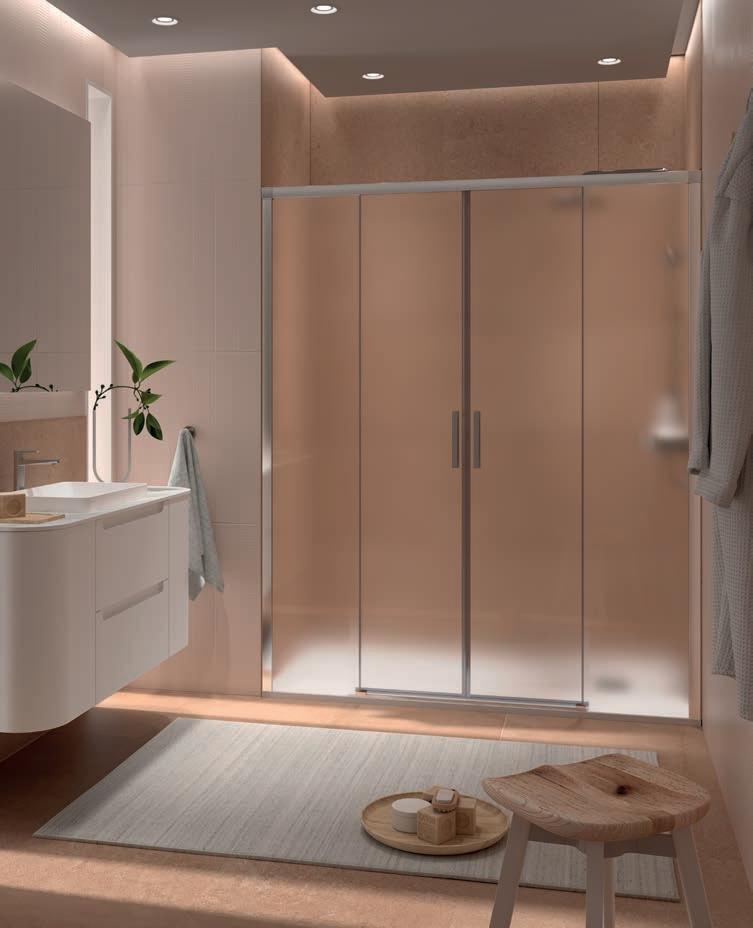

2 FESTTEILE / 2 SCHIEBETÜREN

Chrom glänzend Schwarz Matt

Chrom glänzend

2 SCHIEBETÜREN / 2 FESTTEILE + FESTE SEITENWAND

Schwarz Matt

Chrom glänzend

ECKSCHIEBETÜR JE

SEITE 1/2

Schwarz Matt

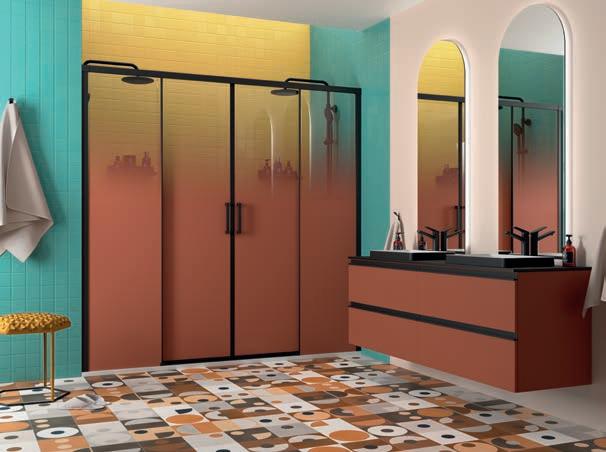

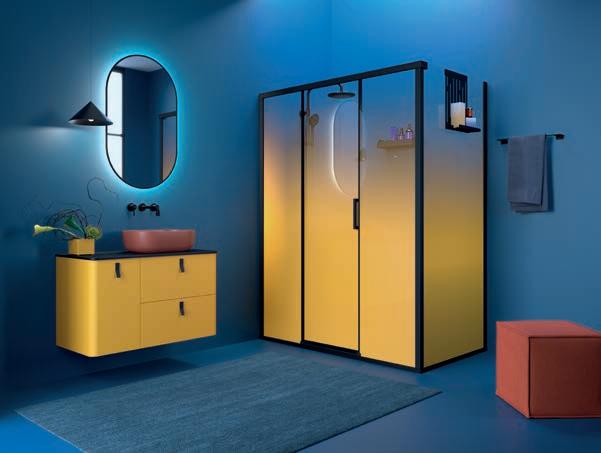

TRAUE DICH AN FARBE

RAL Ton der Duschabtrennung passend zur Farbe des Möbels

SERIE VERSA

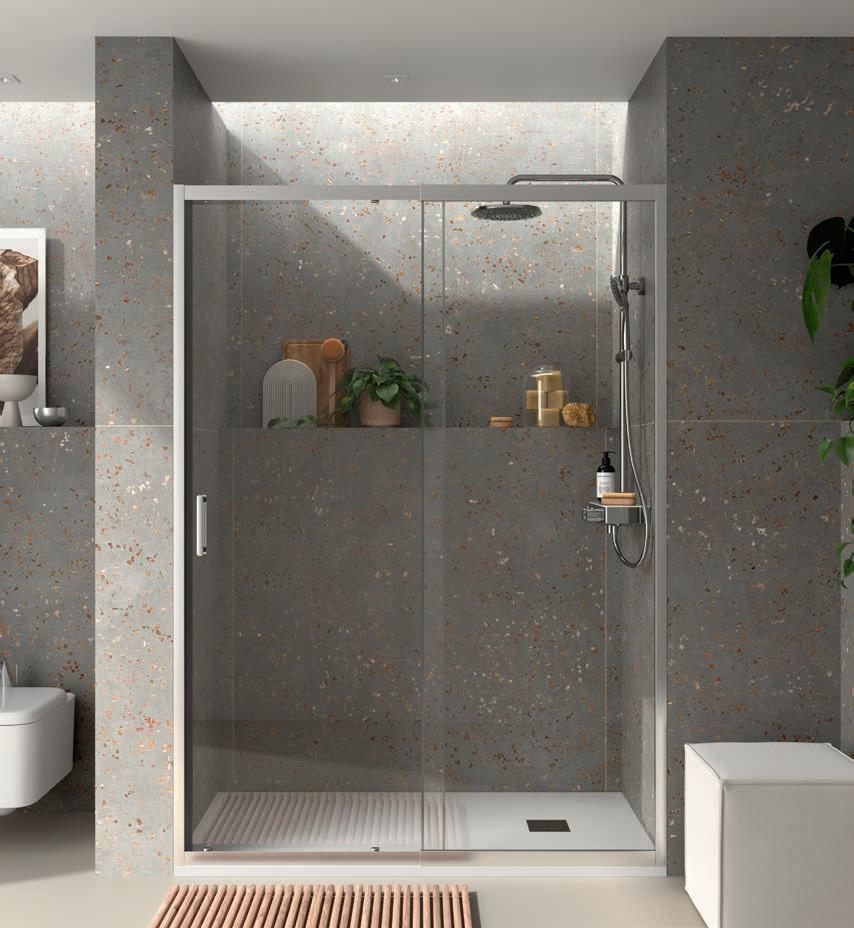

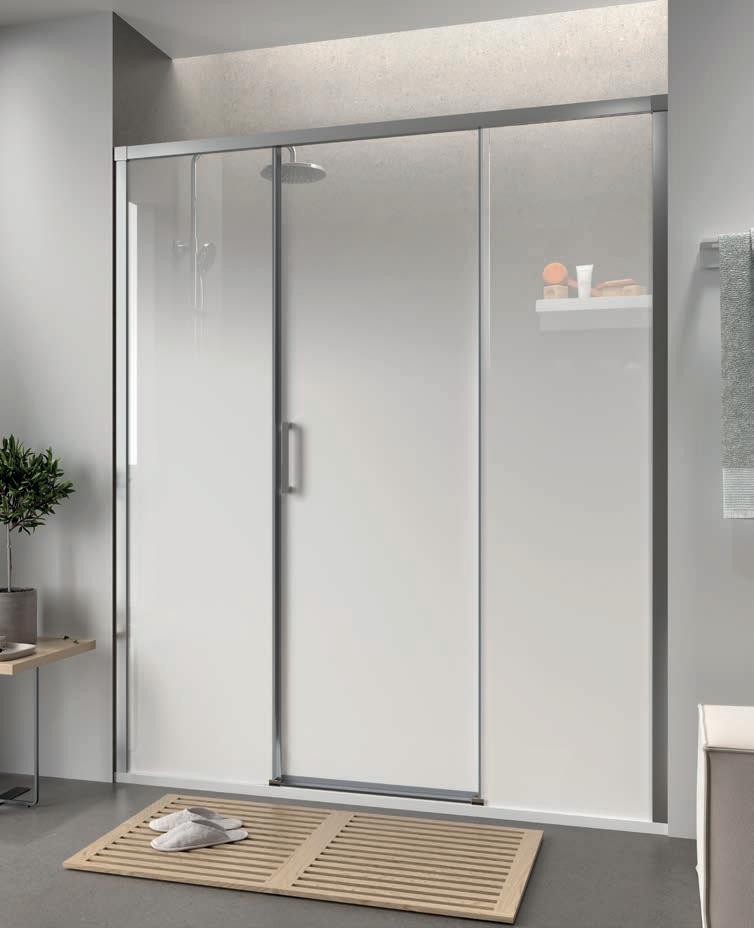

Nischenschiebetür chrom glänzend (Lagerware)

FC2

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm.

■ Links / rechts montierbar

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENSCHIEBETÜR

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN

1470 - 1510 655 - 675 30 1950 2 chrom glänzend 107023 660

1520 - 1560 655 695 40-80 1950 2 chrom glänzend 107024 670

1570 - 1610 705 - 725 30 1950 2 chrom glänzend 107025 680

1620 - 1660 705 - 755 40-80 1950 2 chrom glänzend 107026 690

1670 - 1710 755 - 775 30 1950 2 chrom glänzend 107027 700 1750 1720 - 1760 755 795 40-80 1950 2 chrom glänzend 107028 710 1800 1770 - 1810 805 - 825 30 1950 2 chrom glänzend 107029 720

Hinweis: Für die Zwischenmasse ist die obere Führungsschiene um mindestens 10mm bis maximal 50mm kürzbar

SERIE VERSA

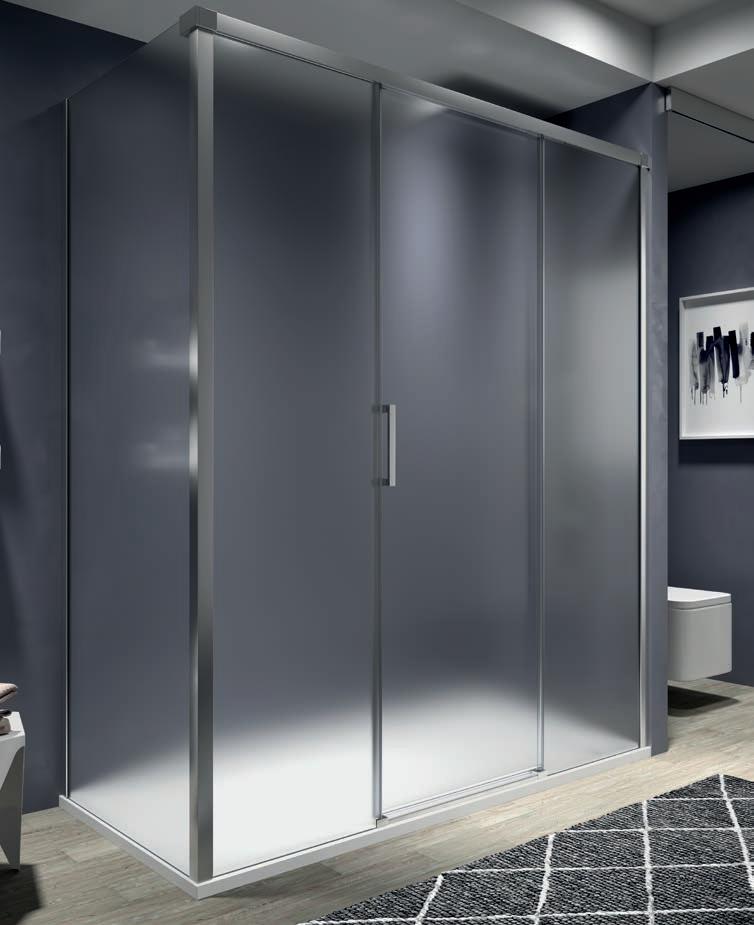

Nischenschiebetür chrom glänzend

FC2

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm.

■ Links / rechts montierbar für die Glasart FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgrff.

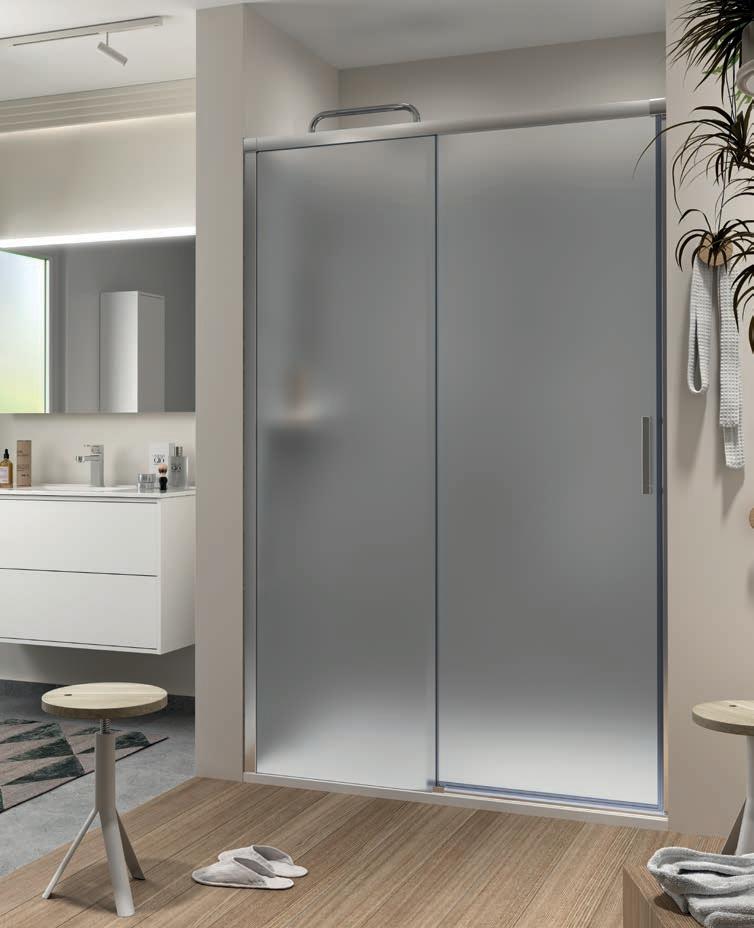

NISCHENSCHIEBETÜR satiniert fume siebdruck

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR

109996 800

860 110124 1000

1270 - 1310 555 - 575 30 1950 2 chrom glänzend 109997 810 109643 870 110125 1010 1350 1320 - 1360 555 - 495 40-80 1950 2 chrom glänzend 109998 820 109644 880 110126 1020 1400 1370 - 1410 605 - 625 30 1950 2 chrom glänzend 109999 830 109645 890 110127 1030

1450 1420 - 1460 605 - 645 40-80 1950 2 chrom glänzend 110000 840 109688 900 110128 1040

1500 1470 - 1510 655 - 675 30 1950 2 chrom glänzend 110001 850 109689 910 110129 1050

1550 1520 - 1560 655 - 695 40-80 1950 2 chrom glänzend 110002 860 109690 920 110130 1060

1600 1570 - 1610 705 - 725 30 1950 2 chrom glänzend 110003 870 109691 930 110131 1070 1650 1620 1660 705 - 755 40-80 1950 2 chrom glänzend 110004 880 109692 940 110132 1080

1700 1670 - 1710 755 - 775 30 1950 2 chrom glänzend 110005 890 109693 950 110133 1090

1750 1720 - 1760 755 - 795 40-80 1950 2 chrom glänzend 110006 900 109694 960 110134 1120

1800 1770 - 1810 805 - 825 30 1950 2 chrom glänzend 110007 910 109695 970 110135 1130

SERIE VERSA

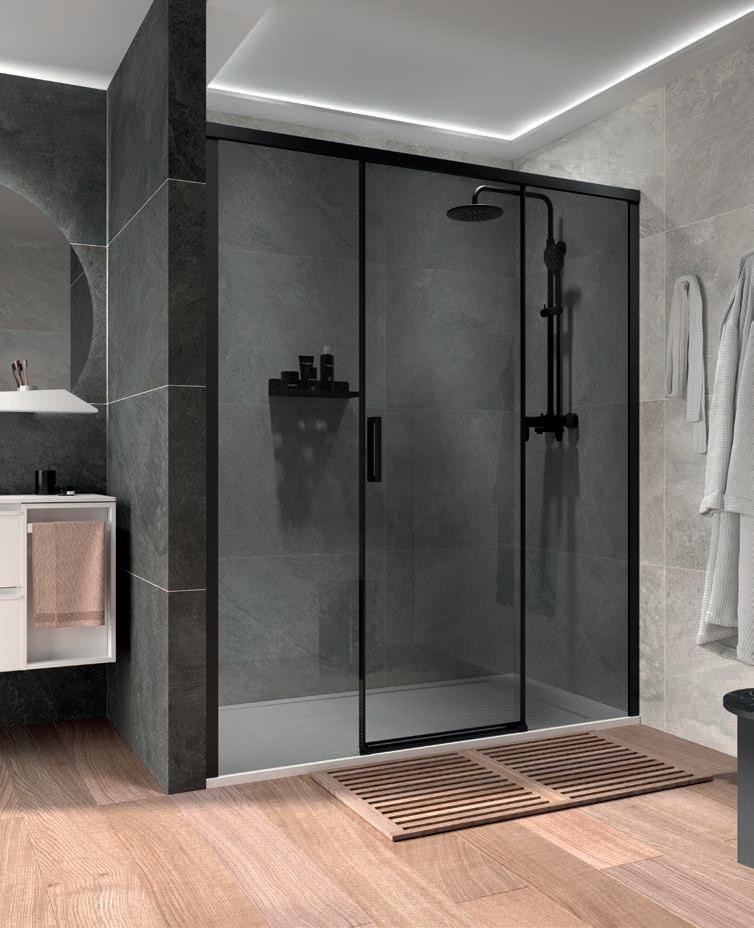

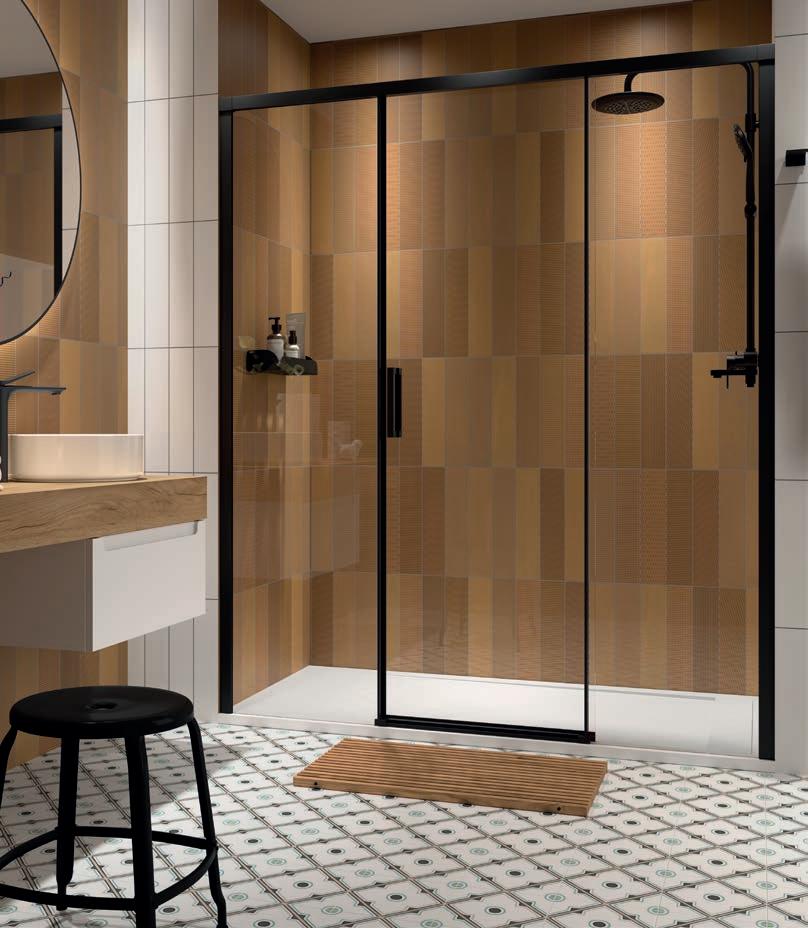

Nischenschiebetür schwarz (Lagerware)

FC2

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENSCHIEBETÜR

Hinweis: Für die Zwischenmasse ist die obere Führungsschiene um mindestens 10mm bis maximal 50mm kürzbar

SERIE VERSA

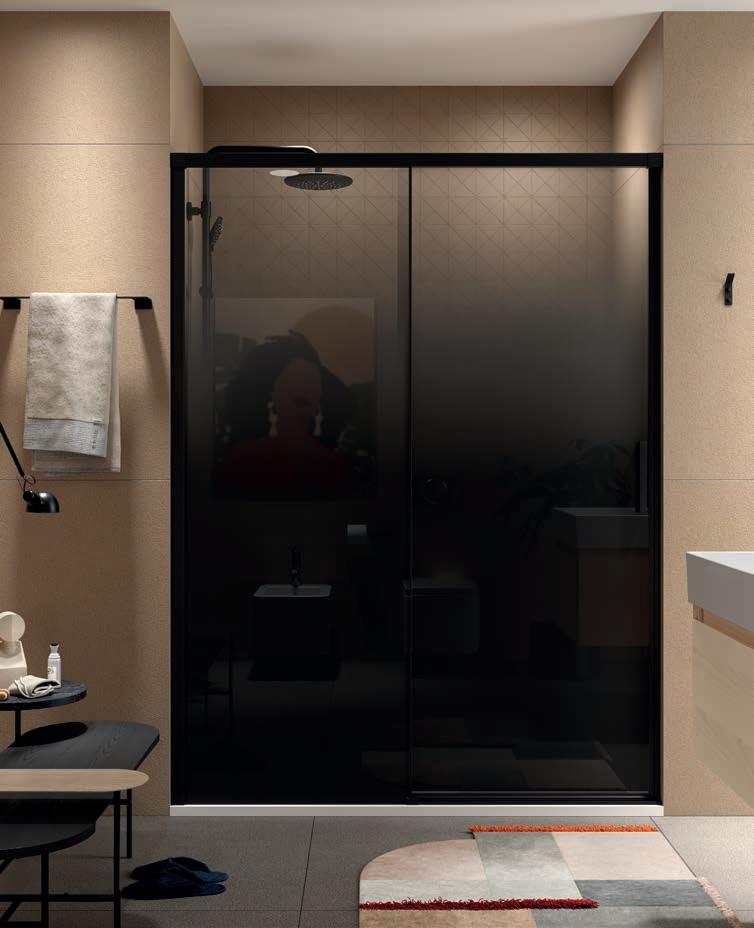

Nischenschiebetür schwarz

FC2

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm.

■ Links / rechts montierbar für die Glasart FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriffe.

NISCHENSCHIEBETÜR

SERIE VERSA

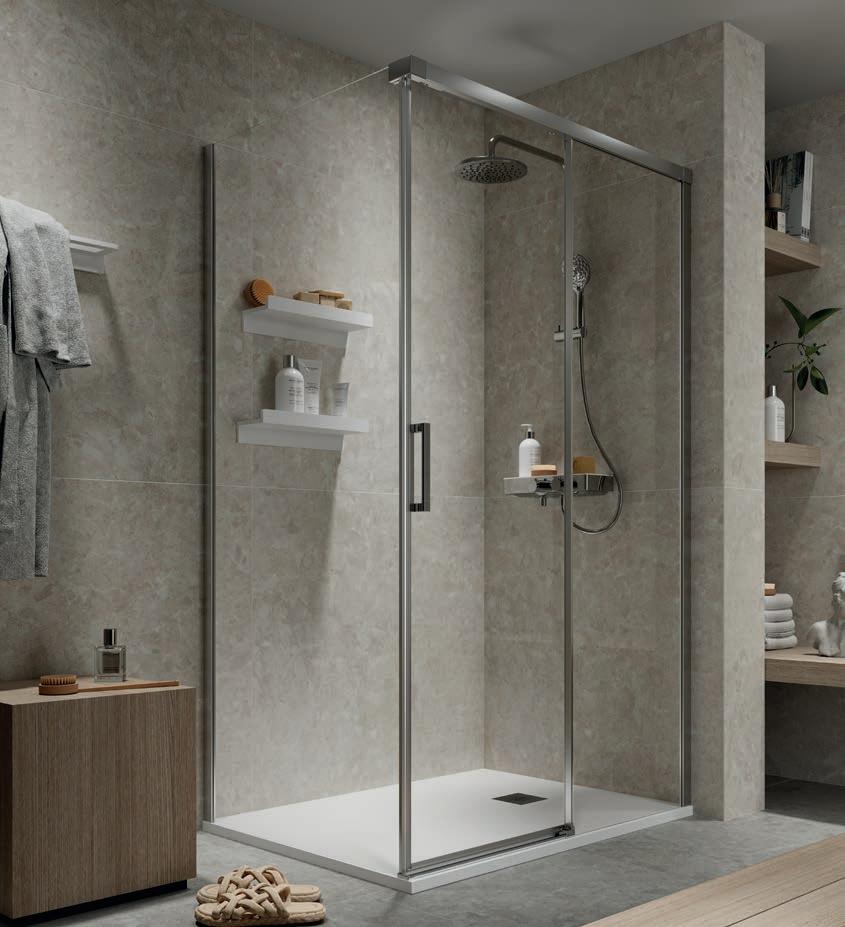

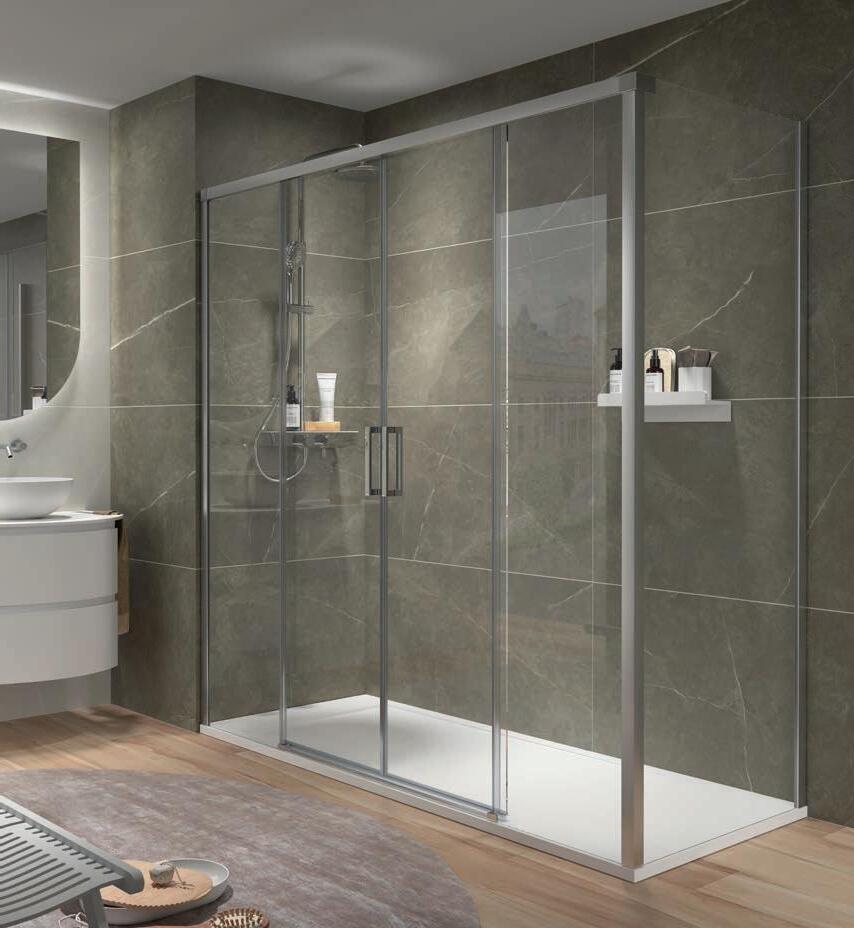

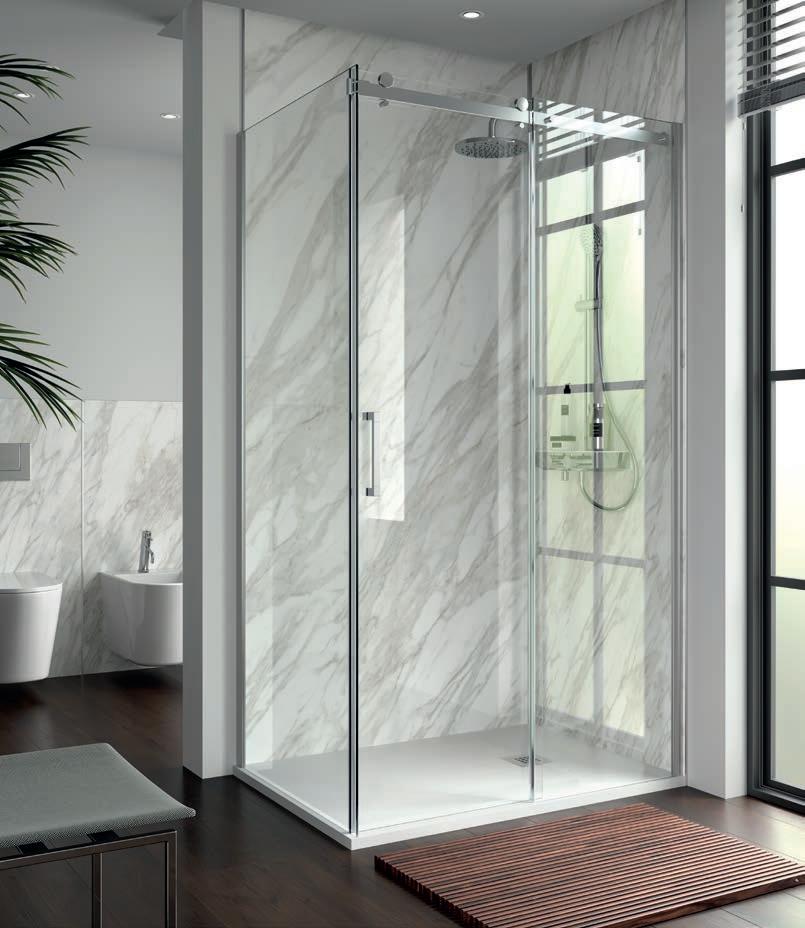

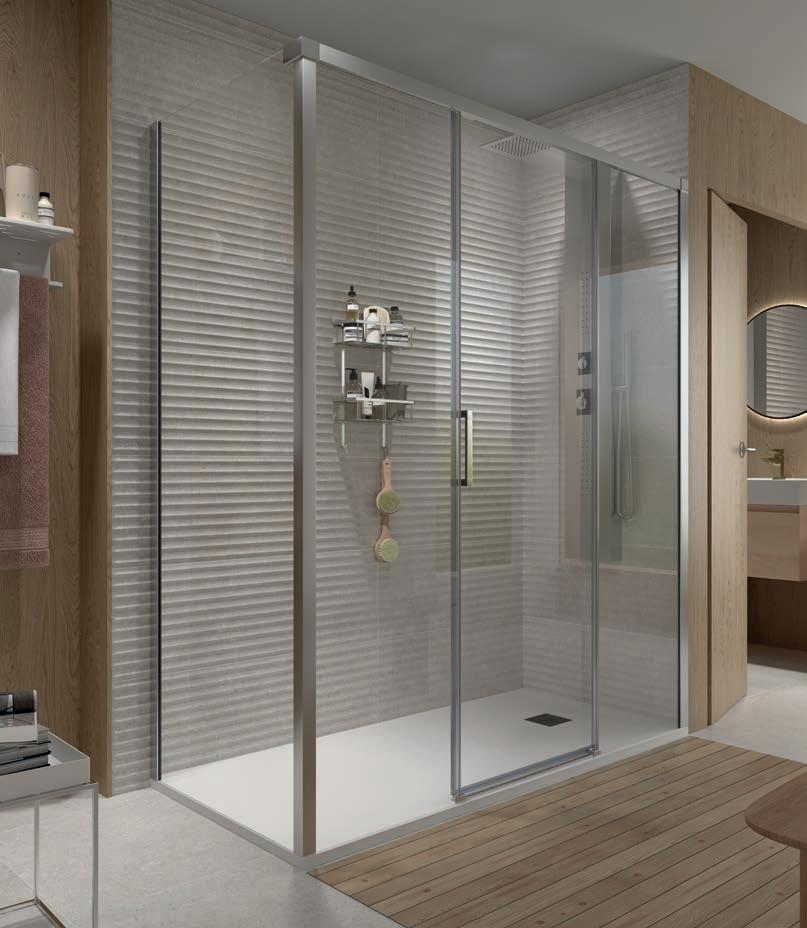

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand (Lagerware)

FC2 + LC

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SCHIEBETÜR MIT FESTTEIL (A) Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1100 1070 - 1110 455 - 475 30 1950 2 chrom glänzend 106994 580 1150 1120 - 1160 455 - 495 40-80 1950 2 chrom glänzend 106995 590 1200 1170 - 1210 505 - 525 30 1950 2 chrom glänzend 107005 600 1250 1220 - 1260 505 - 545 40-80 1950 2 chrom glänzend 107006 610 1300 1270 - 1310 555 - 575 30 1950 2 chrom glänzend 107007 620

1320 - 1360 555 - 495 40-80 1950 2 chrom glänzend 107020 630 1400 1370 - 1410 605 - 625 30 1950 2 chrom glänzend 107021 640 1450 1420 - 1460 605 - 645 40-80 1950 2 chrom glänzend 107022 650 1500 1470 - 1510 655 - 675 30 1950 2 chrom glänzend 107023 660 1550 1520 - 1560 655 - 695 40-80 1950 2 chrom glänzend 107024 670 1600 1570 - 1610 705 - 725 30 1950 2 chrom glänzend 107025 680

1650 1620 - 1660 705 - 755 40-80 1950 2 chrom glänzend 107026 690 1700 1670 - 1710 755 - 775 30 1950 2 chrom glänzend 107027 700 1750 1720 - 1760 755 - 795 40-80 1950 2 chrom glänzend 107028 710 1800 1770 - 1810 805 - 825 30 1950 2 chrom glänzend 107029 720

Hinweis: Für die Zwischenmasse ist die obere Führungsschiene um mindestens 10mm bis maximal 50mm kürzbar

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 680 - 700 1950 2 chrom glänzend 107094 370

800 780 - 800 1950 2 chrom glänzend 107095 380

900 880 - 900 1950 2 chrom glänzend 107096 390

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

750 730 - 750 1950 2 chrom glänzend 109511 400 850 830 - 850 1950 2 chrom glänzend 109513 420

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

MAßE SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € <699 160 - 699 1950 2 chrom glänzend 109515 390

- 1200 701 - 1200 1950 2 chrom glänzend 109516 510

SERIE VERSA

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand

FC2 + LC

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Magnetdichtungen 90º

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar für die Glasart FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff. FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

SCHIEBETÜR MIT FESTTEIL (A) satiniert fume siebdruck

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

1100 1070 - 1110 455 - 475 30 1950 2 chrom glänzend 109993 770 109639 830 110121 970

1150 1120 - 1160 455 - 495 40-80 1950 2 chrom glänzend 109994 780 109640 840 110122 980 1200 1170 - 1210 505 - 525 30 1950 2 chrom glänzend 109995 790 109641 850 110123 990 1250 1220 - 1260 505 - 545 40-80 1950 2 chrom glänzend 109996 800 109642 860 110124 1000 1300 1270 - 1310 555 - 575 30 1950 2 chrom glänzend 109997 810 109643 870 110125 1010 1350 1320 - 1360 555 - 495 40-80 1950 2 chrom glänzend 109998 820 109644 880 110126 1020

1400 1370 - 1410 605 - 625 30 1950 2 chrom glänzend 109999 830 109645 890 110127 1030

1450 1420 - 1460 605 - 645 40-80 1950 2 chrom glänzend 110000 840 109688 900 110128 1040

1500 1470 - 1510 655 - 675 30 1950 2 chrom glänzend 110001 850 109689 910 110129 1050

1550 1520 - 1560 655 - 695 40-80 1950 2 chrom glänzend 110002 860 109690 920 110130 1060

1600 1570 - 1610 705 - 725 30 1950 2 chrom glänzend 110003 870 109691 930 110131 1070

1650 1620 - 1660 705 - 755 40-80 1950 2 chrom glänzend 110004 880 109692 940 110132 1080

1700 1670 - 1710 755 - 775 30 1950 2 chrom glänzend 110005 890 109693 950 110133 1090

1750 1720 - 1760 755 - 795 40-80 1950 2 chrom glänzend 110006 900 109694 960 110134 1120

1800 1770 - 1810 805 - 825 30 1950 2 chrom glänzend 110007 910 109695 970 110135 1130

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

700 680 - 700 1950 2 chrom glänzend 110042 430 109860 480 110169 560

800 780 - 800 1950 2 chrom glänzend 110046 440 109862 490 110171 570

900 880 - 900 1950 2 chrom glänzend 110048 460 109867 500 110173 590

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird.

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL satiniert fume siebdruck Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON

830 - 850 1950 2 chrom glänzend 110047 455 109866 495 110172 575 FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL satiniert fume siebdruck

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird.

SEITE FEST (LC) HÓHE (H) ANZAHL VON

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird.

SERIE VERSA

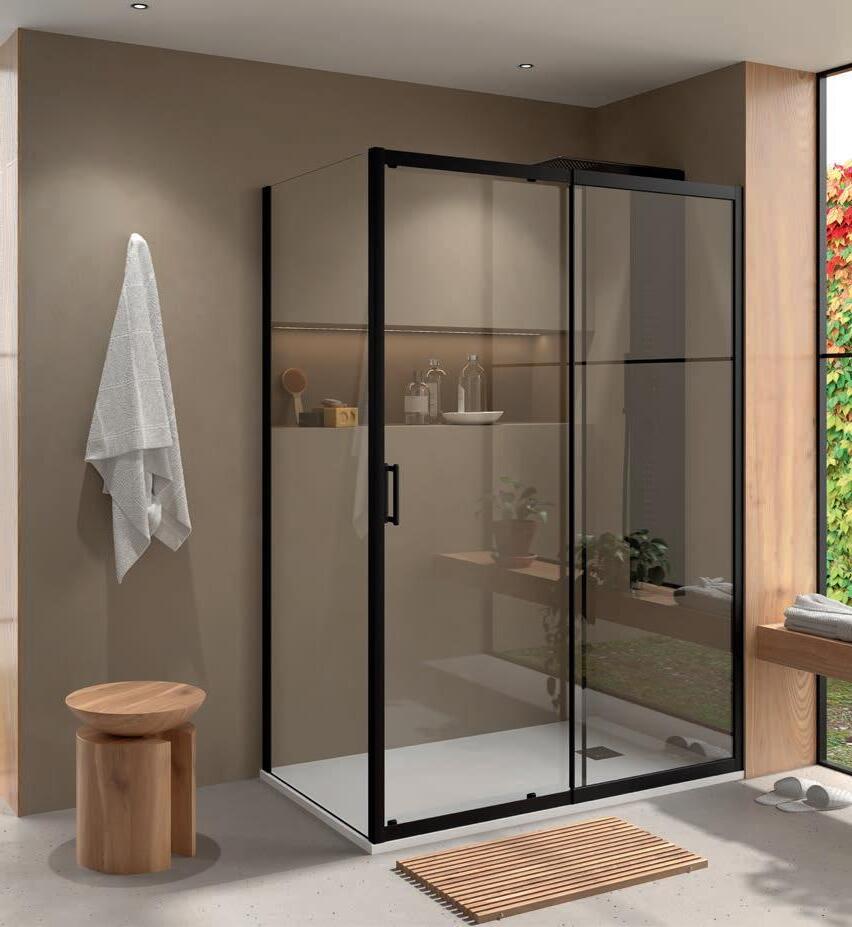

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand (Lagerware)

FC2 + LC

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff. FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

Hinweis: Für die Zwischenmasse ist die obere Führungsschiene um mindestens 10mm bis maximal 50mm kürzbar

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € 700 680 - 700 1950 2 matt schwarz 107097 370 800 780 - 800 1950 2 matt schwarz

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR

Klarglas

SERIE VERSA

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand

FC2 + LC GLEITTÜR 1-TEILIG MIT FESTEM + FESTE VERRIEGELUNGSTAFEL

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar für die Glasart FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SCHIEBETÜR MIT FESTTEIL (A) satiniert fume siebdruck

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN

SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL satiniert fume siebdruck

Duschtasse SEITE FEST (LC) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

700 680 - 700 1950 2

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird.

FESTE SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

(H)

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird.

SEITENWAND / FÜR SCHIEBETÜR MIT FESTTEIL

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird.

SERIE VERSA

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand (Lagerware)

FC2 + LC1

■ ESG Glas 6mm

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SCHIEBETÜR MIT FESTTEIL (A) Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1070 - 1110 455 - 475 30 1950 2 chrom glänzend 106994

1370 - 1410 605 - 625 30 1950 2 chrom glänzend 107021 640 1450 1420 - 1460 605 - 645 40-80 1950 2 chrom glänzend 107022 650 1500 1470 - 1510 655 - 675 30 1950 2 chrom glänzend 107023 660 1550 1520 - 1560 655 695 40-80 1950 2 chrom glänzend 107024 670 1600 1570 - 1610 705 - 725 30 1950 2 chrom glänzend 107025 680 1650 1620 - 1660 705 - 755 40-80 1950 2 chrom glänzend 107026 690 1700 1670 - 1710 755 - 775 30 1950 2 chrom glänzend 107027 700 1750 1720 - 1760 755 795 40-80 1950 2 chrom glänzend 107028 710 1800 1770 - 1810 805 - 825 30 1950 2 chrom glänzend 107029 720

Hinweis: Für die Zwischenmasse ist die obere Führungsschiene um mindestens 10mm bis maximal 50mm kürzbar

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL Klarglas

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 680 - 700 1950 3 chrom glänzend 109517 455

750 730 - 750 1950 3 chrom glänzend 109518 485

800 780 - 800 1950 3 chrom glänzend 109519 465

850 830 - 850 1950 3 chrom glänzend 109521 505

900 880 - 900 1950 3 chrom glänzend 109524 475

FESTE SEITENWAND NACH MASS / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

MAßE SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € <699 160 699 1950 3 chrom glänzend 109525 475

- 1200

- 1200 1950 3 chrom glänzend 109526 595

SERIE VERSA

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand

FC2 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SCHIEBETÜR MIT FESTTEIL (A) satiniert fume siebdruck

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR € 1100 1070 - 1110 455 - 475 30 1950 2 chrom glänzend 109993 770 109639 830 110121 970 1150 1120 - 1160 455 - 495 40-80 1950 2 chrom glänzend 109994 780 109640 840 110122 980

1220 - 1260 505 - 545 40-80 1950 2 chrom glänzend

1420 - 1460 605 - 645 40-80 1950 2 chrom glänzend 110000 840 109688 900 110128 1040 1500 1470 - 1510 655 - 675 30 1950 2 chrom glänzend 110001 850 109689 910 110129 1050 1550 1520 - 1560 655 - 695 40-80 1950 2 chrom glänzend 110002 860 109690 920 110130 1060

1600 1570 - 1610 705 - 725 30 1950 2 chrom glänzend 110003 870 109691 930 110131 1070

1650 1620 - 1660 705 - 755 40-80 1950 2 chrom glänzend 110004 880 109692 940 110132 1080

1700 1670 - 1710 755 - 775 30 1950 2 chrom glänzend 110005 890 109693 950 110133 1090

1750 1720 - 1760 755 - 795 40-80 1950 2 chrom glänzend 110006 900 109694 960 110134 1120

1800 1770 - 1810 805 - 825 30 1950 2 chrom glänzend 110007 910 109695 970 110135 1130

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

satiniert fume siebdruck

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

700 680 - 700 1950 3 chrom glänzend 110052 515 109870 565 110276 645 800 780 - 800 1950 3 chrom glänzend 110054 525 109872 575 110278 655 900 880 - 900 1950 3 chrom glänzend 110056 545 109874 585 110280 675

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Hinweis: Für die Zwischenmasse ist die obere Führungsschiene um mindestens 10mm bis maximal 50mm kürzbar Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festfeld montiert wird. Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite die Feste Seitenwand LC1 Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite die Feste Seitenwand LC1 Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite die Feste Seitenwand LC1

satiniert fume siebdruck Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE

830 - 850 1950 3 chrom glänzend 110055 540 109873 580 110279 660

SERIE VERSA

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand (Lagerware)

FC2 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € 700 680 - 700 1950 3 matt schwarz 109632 455

730 - 750 1950 3 matt schwarz 109633 485

780 - 800 1950 3 matt schwarz

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas MAßE SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

SERIE VERSA

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand

FC2 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Metallprofil und Magnetdichtung 90º.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar nur für die Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SCHIEBETÜR MIT FESTTEIL (A) satiniert fume siebdruck

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

1120 - 1160 455 - 495 40-80

1620 - 1660 705 - 755 40-80 1950 2 matt schwarz 110070 880 109890 940 110187 1080

1670 - 1710 755 - 775 30 1950 2 matt schwarz 110071 890 109891 950 110188 1090 1750 1720 - 1760 755 - 795 40-80 1950 2 matt schwarz 110072 900 109892 960 110189 1120

1770 - 1810 805 - 825 30 1950 2 matt schwarz 110073 910 109893 970 110190 1130

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

satiniert fume siebdruck

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

700 680 - 700 1950 3 matt schwarz 110113 515 109986 565 110283 645 800 780 - 800 1950 3 matt schwarz 110115 525 109988 575 110285 655 900 880 - 900 1950 3 matt schwarz 110118 545 109990 585 110287 675

3 matt schwarz 110114 520 109987 570 110284 650

830 - 850 1950 3 matt schwarz 110116 540 109989 580 110286 660

SERIE VERSA

Nischenschiebetür chrom glänzend (Lagerware)

FC3

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff

NISCHENSCHIEBETÜR AN FESTTEIL

Klarglas

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1670 - 1710

505 - 525 20 + 10 1950 3 chrom glänzend 109447 850

1770 - 1810 1200 600 505 - 525 20 + 10 1950 3 chrom glänzend 109448 860

HINWEIS: Die Obere Führungsschiene ist um mindestens 200 mm bis maximal 600 mm zu kürzen

Duschtasse

NISCHENSCHIEBETÜR AN FESTTEIL

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar

Klarglas

SERIE VERSA

Nischenschiebetür chrom glänzend

FC3

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten bis zu 20 mm pro Seite.

■ Links / rechts montierbar nur für die Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENSCHIEBETÜR AN FESTTEIL satiniert fume siebdruck

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR € 1400 1370 - 1410 1200 200 505 - 525 20 + 10 1950 3 chrom glänzend 110008 950 109696 1060 110136 1340 1500 1470 - 1510 1200 300 505 - 525 20 + 10 1950 3 chrom glänzend 110009 960 109699

1770 - 1810 1200 600 505 - 525 20 + 10 1950 3 chrom glänzend 110012 990 109763 1100 110140 1380

HINWEIS: Die Obere Führungsschiene ist um mindestens 200 mm bis maximal 600 mm zu kürzen

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festteil sowie FL montiert wird.

NISCHENSCHIEBETÜR AN FESTTEIL satiniert fume siebdruck

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR € 1600 1570 - 1610 1400 200 605 - 625 20 + 10 1950 3 chrom glänzend 110013

3 chrom glänzend 110015 990 109811 1120 110143 1380 1900 1870 - 1910 1400 500 605 - 625 20 + 10 1950 3 chrom glänzend 110016 1000 109812 1130 110144 1390 2000 1970 - 2010 1400 600 605 - 625 20 + 10 1950 3 chrom glänzend 110017 1010 109813 1140 110145 1400

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festteil sowie FL montiert wird.

SERIE VERSA

Nischenschiebetür schwarz (Lagerware)

FC3

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

Klarglas

Duschtasse

Die Obere

NISCHENSCHIEBETÜR AN FESTTEIL

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar

Klarglas

SERIE VERSA

Nischenschiebetür schwarz

FC3

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar nur für die Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

(FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR € 1400 1370 - 1410 1200

HINWEIS: Die Obere Führungsschiene ist um mindestens 200

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festteil sowie FL montiert wird.

NISCHENSCHIEBETÜR AN FESTTEIL

(A)

(B1)

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festteil sowie FL montiert wird.

SERIE VERSA

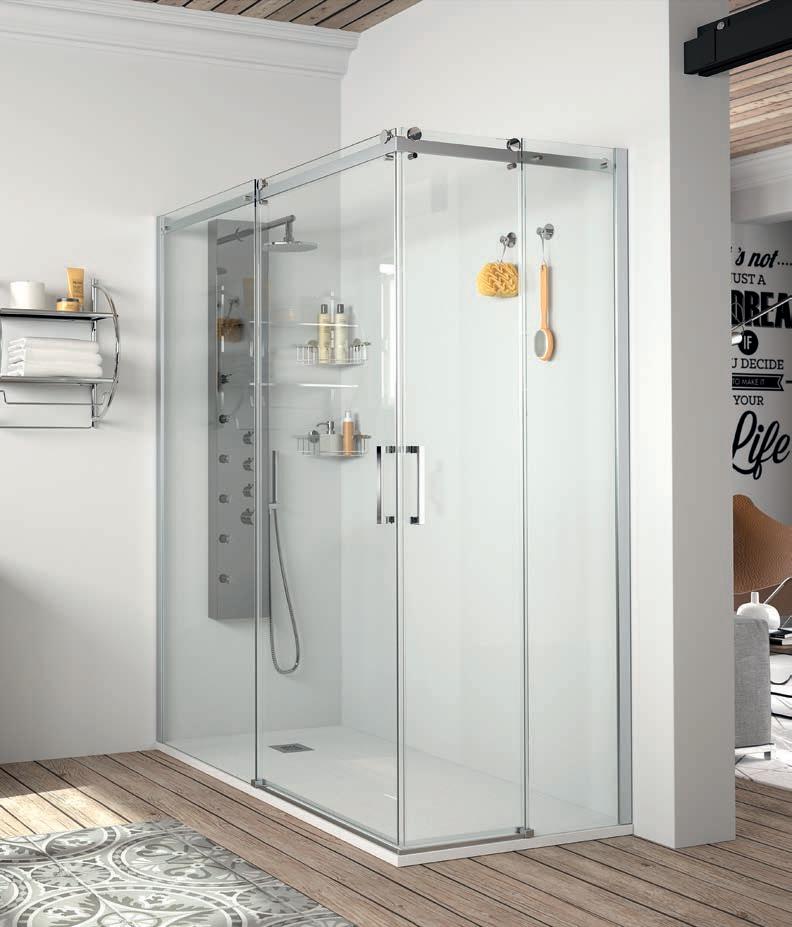

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand (Lagerware)

FC3 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

SCHIEBETÜR MIT FESTTEIL (A)

Klarglas

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1470 - 1510 1200 300 505 - 525 20 + 10 1950 3 chrom glänzend 109445 830

1570 - 1610 1200 400 505 - 525 20 + 10 1950 3 chrom glänzend 109446 840

HINWEIS: Die Obere Führungsschiene ist um mindestens 200 mm bis maximal 600 mm zu kürzen

SCHIEBETÜR MIT FESTTEIL (A)

Duschtasse

Klarglas

MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € 1600 1570 - 1610 1400 200 605 - 625 20 + 10 1950 3 chrom glänzend 109449 840 1700 1670 - 1710 1400 300 605 - 625 20 + 10 1950 3 chrom glänzend 109450 850

1770 - 1810

605 - 625 20 + 10 1950 3 chrom glänzend 109451 860

605 - 625 20 + 10 1950 3 chrom glänzend 109452 870

1970 - 2010 1400 600 605 - 625 20 + 10 1950 3 chrom glänzend 109453 880

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 680 - 700 1950 3 chrom glänzend 109517 455

750 730 - 750 1950 3 chrom glänzend 109518 485

800 780 - 800 1950 3 chrom glänzend 109519 465

850 830 - 850 1950 3 chrom glänzend 109521 505

900 880 - 900 1950 3 chrom glänzend 109524 475

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

MAßE SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € <699 160 699 1950 3 chrom glänzend 109525 475 701 -

701 - 1200 1950 3 chrom glänzend 109526 595

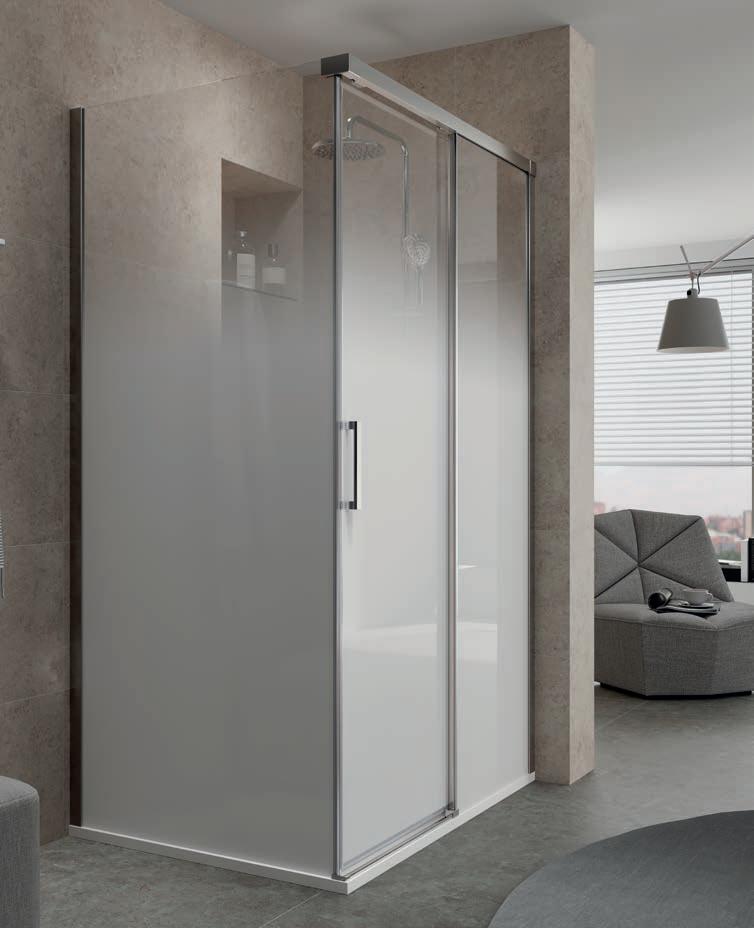

SERIE VERSA

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand

FC3 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar nur für die Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN

SCHIEBETÜR MIT FESTTEIL (A) satiniert fume siebdruck

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN

1670 - 1710 1400 300 605

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

700 680 - 700 1950 3 chrom glänzend 110052 515 109870 565 110276 645

750 730 - 750 1950 3 chrom glänzend 110053 520 109871 570 110277 650

800 780 - 800 1950 3 chrom glänzend 110054 525 109872 575 110278 655

850 830 - 850 1950 3 chrom glänzend 110055 540 109873 580 110279 660

900 880 - 900 1950 3 chrom glänzend 110056 545 109874 585 110280 675

glänzend 110058 635 109878 685 110282 835 FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL satiniert fume siebdruck

SERIE VERSA

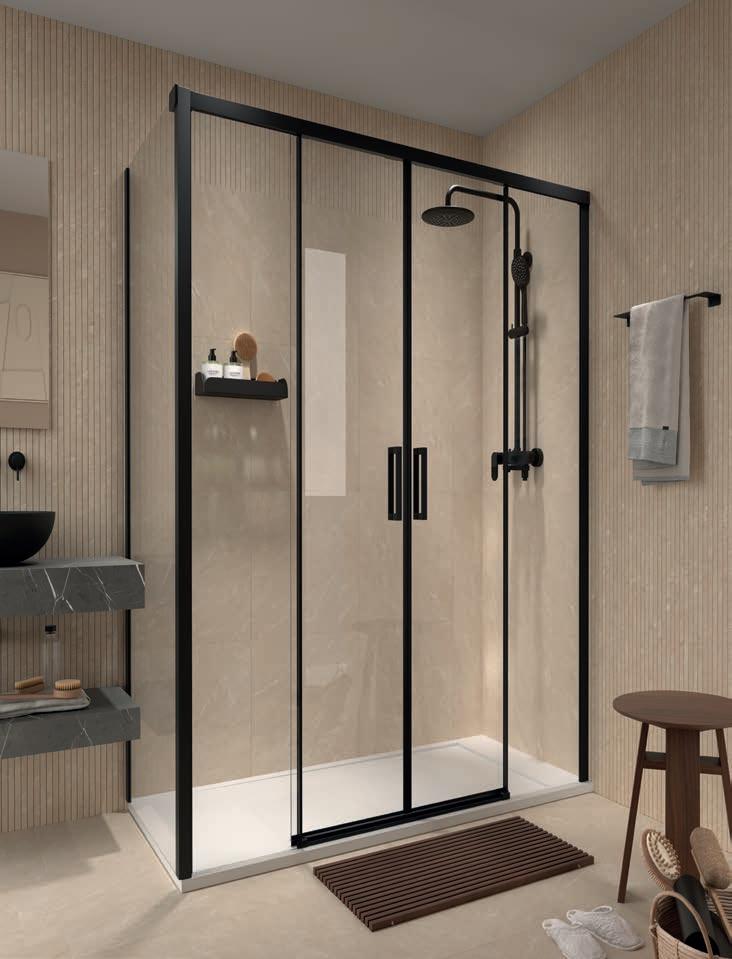

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand (Lagerware)

FC3 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Stabgriff.

VORDERFRONT DUSCHE

Klarglas Duschtasse MAßE (A) MAßE (B1) FESTEM

HINWEIS: Die Obere Führungsschiene ist um mindestens 200 mm bis maximal

VORDERFRONT DUSCHE

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG

Klarglas

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar

FESTE SEITENTEILE / FÜR VORDERFRONTEN FÜR DUSCHE

Klarglas

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 680 - 700 1950 3 matt schwarz 109632 455 750 730 - 750 1950 3 matt schwarz 109633 485 800 780 - 800 1950 3 matt schwarz 109634 465 850 830 - 850 1950 3 matt schwarz 109635 505 900 880 - 900 1950 3 matt schwarz 109636 475

FESTE SEITENTEILE / FÜR VORDERFRONTEN FÜR DUSCHE

Klarglas

SERIE VERSA

Schiebetür mit Festteil matt schwarz für Eckmontage an Feste Seitenwand

FC3 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Dichtungsüberlappung.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar nur bei der Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

HINWEIS: Die Obere Führungsschiene ist um maximal 400 mm kürzbar Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festteil sowie FL montiert wird.

SCHIEBETÜR AN FESTTEIL satiniert fume siebdruck

Duschtasse MAßE (A) MAßE (B1) FESTEM TEIL IN REIHE (FL) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite das Festteil sowie FL montiert wird.

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR € ART.NR €

700 680 - 700 1950 3 matt schwarz 110113 515 109986 565 110283 645

750 730 - 750 1950 3 matt schwarz 110114 520 109987 570 110284 650

800 780 - 800 1950 3 matt schwarz 110115 525 109988 575 110285 655

850 830 - 850 1950 3 matt schwarz 110116 540 109989 580 110286 660

900 880 - 900 1950 3 matt schwarz 110118 545 109990 585 110287 675

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite die Feste Seitenwand LC1

160 - 699 1950 3 matt schwarz 110119 515 109991 565 110288 645 701 - 1200 701 - 1200 1950 3 matt schwarz 110120 635 109992 685 110289 835 FESTE SEITENWAND FÜR SCHIEBETÜR MIT FESTTEIL satiniert fume siebdruck

HÓHE (H)

Für die Variante Satiniert und Siebdruck müssen SIe uns mitteilen, auf welcher Seite die Feste Seitenwand LC1

SERIE VERSA

Nischenschiebetür chrom glänzend (Lagerware)

FC4

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

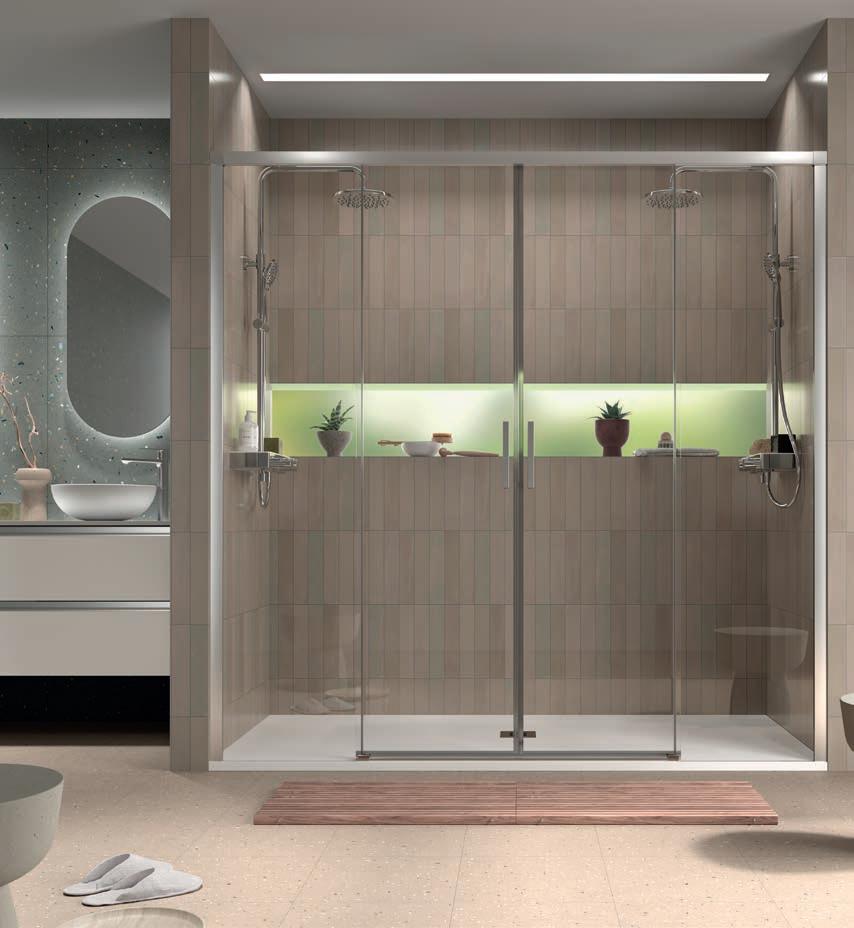

NISCHENDOPPELSCHIEBETÜR Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1400 1370 - 1410 538 30 + 30 1950 3 chrom glänzend 109454 990 1450 1420 - 1460 563 30 + 30 1950 3 chrom glänzend 109455 1000

1470 - 1510 588 30 + 30 1950 3 chrom glänzend 109456 1010

- 1560 613

+ 30 1950 3 chrom glänzend 109457 1020

1570 - 1610 638 30 + 30 1950 3 chrom glänzend 109458 1030

1620 - 1660 663 30 + 30 1950 3 chrom glänzend 109459 1040 1700 1670 - 1710 688 30 + 30 1950 3 chrom glänzend 109460 1050 1750 1720 - 1760 713 30 + 30 1950 3 chrom glänzend 109461 1060 1800 1770 - 1810 738 30 + 30 1950 3 chrom glänzend 109462 1070 1850 1820 - 1860 763 30 + 30 1950 3 chrom glänzend 109463 1080

1900 1870 - 1910 788 30 + 30 1950 3 chrom glänzend 109498 1090

1950 1920 - 1960 813 30 + 30 1950 3 chrom glänzend 109499 1110

2000 1970 - 2010 838 30 + 30 1950 3 chrom glänzend 109500 1120

HInweis: Die obere Führungsschiene ist maximal 600mm zu kürzen

SERIE VERSA

Nischenschiebetür chrom glänzend

FC4

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar in der Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENDOPPELSCHIEBETÜR

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE

- 1560 613

+ 30 1950 3 chrom glänzend 110021 1070 109817 1210 110150 1500 1600 1570 - 1610 638 30 + 30 1950 3 chrom glänzend 110022 1080 109818 1220 110151 1510 1650 1620 - 1660 663 30 + 30 1950 3 chrom glänzend 110023 1090 109819 1230 110152 1520

1700 1670 - 1710 688 30 + 30 1950 3 chrom glänzend 110024 1100 109820 1240 110153 1560

1750 1720 - 1760 713 30 + 30 1950 3 chrom glänzend 110025 1110 109821 1250 110154 1580

1800 1770 - 1810 738 30 + 30 1950 3 chrom glänzend 110026 1120 109822 1265 110155 1600

1850 1820 - 1860 763 30 + 30 1950 3 chrom glänzend 110027 1140 109823 1285 110156 1620

1900 1870 - 1910 788 30 + 30 1950 3 chrom glänzend 110028 1160 109824 1315 110157 1640

1950 1920 - 1960 813 30 + 30 1950 3 chrom glänzend 110029 1170 109825 1325 110158 1660

2000 1970 - 2010 838 30 + 30 1950 3 chrom glänzend 110030 1180 109826 1345 110159 1680

HInweis: Die obere Führungsschiene ist maximal 600mm zu kürzen

SERIE VERSA Nischenschiebetür schwarz (Lagerware)

FC4

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENDOPPELSCHIEBETÜR

HInweis: Die obere Führungsschiene ist maximal 600mm zu kürzen

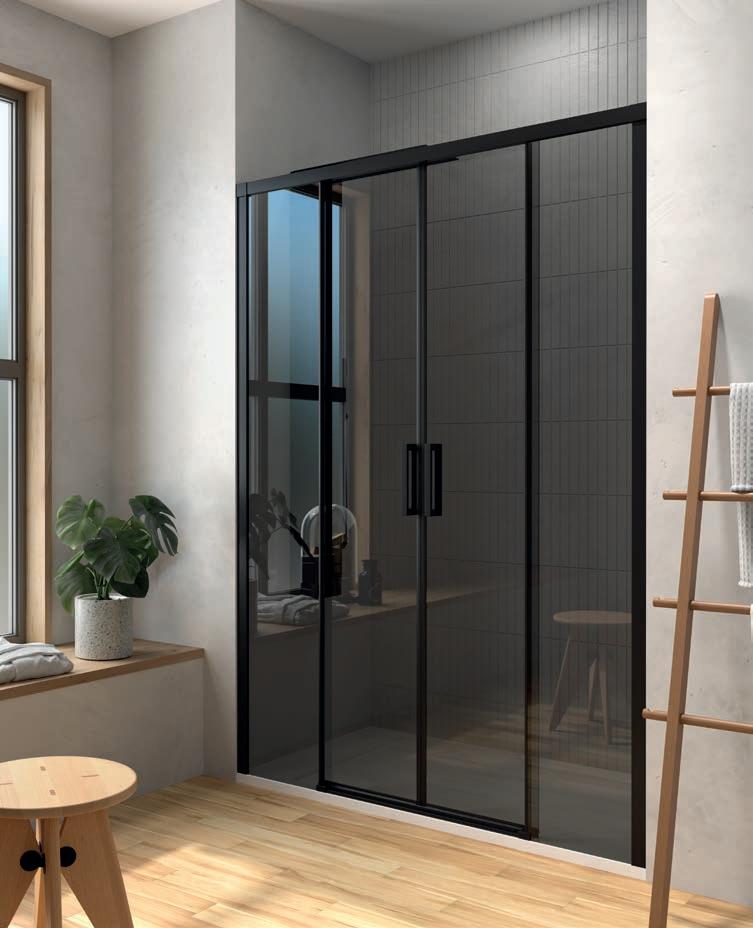

SERIE VERSA Nischenschiebetür schwarz

FC4

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENDOPPELSCHIEBETÜR

schwarz 110095 1170 109915 1325 110249 1660

- 2010 838 30 + 30 1950 3 matt schwarz 110096 1180 109916 1345 110250 1680 HInweis: Die obere Führungsschiene ist maximal 600mm zu kürzen

SERIE VERSA

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand (Lagerware)

FC4 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar nur in der Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENDOPPELSCHIEBETÜR

Klarglas

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

1400 1370 - 1410 538 30 + 30 1950 3 chrom glänzend 109454 990

1450 1420 - 1460 563 30 + 30 1950 3 chrom glänzend 109455 1000

1500 1470 - 1510 588 30 + 30 1950 3 chrom glänzend 109456 1010

1550 1520 - 1560 613 30 + 30 1950 3 chrom glänzend 109457 1020

1600 1570 - 1610 638 30 + 30 1950 3 chrom glänzend 109458 1030 1650 1620 - 1660 663 30 + 30 1950 3 chrom glänzend 109459 1040

1700 1670 - 1710 688 30 + 30 1950 3 chrom glänzend 109460 1050

1750 1720 - 1760 713 30 + 30 1950 3 chrom glänzend 109461 1060

1800 1770 - 1810 738 30 + 30 1950 3 chrom glänzend 109462 1070

1850 1820 - 1860 763 30 + 30 1950 3 chrom glänzend 109463 1080

1900 1870 - 1910 788 30 + 30 1950 3 chrom glänzend 109498 1090

1950 1920 - 1960 813 30 + 30 1950 3 chrom glänzend 109499 1110

2000 1970 - 2010 838 30 + 30 1950 3 chrom glänzend 109500 1120

HInweis: Die obere Führungsschiene ist maximal 600mm zu kürzen

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

700 680 - 700 1950 3 chrom glänzend 109517 455

800 780 - 800 1950 3 chrom glänzend 109519 465

900 880 - 900 1950 3 chrom glänzend 109524 475

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

Duschtasse SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR €

750 730 - 750 1950 3 chrom glänzend 109518 485

850 830 - 850 1950 3 chrom glänzend 109521 505

FESTE SEITENWAND STANDARDMASSE / FÜR SCHIEBETÜR MIT FESTTEIL

Klarglas

MAßE SEITE FEST (LC1) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € <699 160 699 1950 3 chrom glänzend 109525

SERIE VERSA

Schiebetür mit Festteil chrom glänzend für Eckmontage an Feste Seitenwand

FC4 + LC1

■ ESG Glas 6mm.

■ Anti-Kalk Beschichtung inklusive.

■ Der Siebdruck entspricht dem Digitaldruck mit einem Farbverlauf in der gewählten RAL-Farbe.

■ Art des Verschlusses, Magnetdichtungen 90º.

■ Ausgleich Wandunebenheiten 20 mm pro Seite.

■ Links / rechts montierbar nur in der Variante FUME.

■ Einfaches Reinigungssystem. Drucktaster Türfreigabe.

■ Doppelte Rollenlager höhenverstellbar +2 -2 mm.

■ Untere Dichtung Wasserrinne Führungsschiene.

■ Stabgriff.

NISCHENDOPPELSCHIEBETÜR

Duschtasse MAßE (A) EINSTIEG (C) ÜBERLAPPUNG (S) HÓHE (H) ANZAHL VON VERPACKUNGEN PROFILFARBE ART.NR € ART.NR €

1570 - 1610 638 30 + 30 1950 3 chrom glänzend 110022 1080 109818 1220 110151 1510

1650 1620 - 1660 663 30 + 30 1950 3 chrom glänzend 110023 1090 109819 1230 110152 1520
