Hitec katalog merilnega orodja

Verkaufs- und Lieferbedingungen

General conditions of sale and delivery

1. Geltungsbereich

Mit Erteilung eines Auftrages werden unsere allgemeinen Verkaufs- und Lieferbedingungen als verbindlich anerkannt. Diese werden auf Anforderung zugestellt.

2. Lieferbedingungen

Unsere Lieferverpflichtungen haben wir mit dem Ausgang der Ware aus dem Lager erfüllt. Der Versand erfolgt, soweit nicht anders vereinbart, auf Kosten und Gefahr des Bestellers.

3. Garantieleistung

Wir leisten Garantie für Material- und Herstellungsfehler innerhalb von 12 Monaten ab Lieferdatum. Die beanstandete Ware ist zunächst frachtfrei bei uns anzuliefern. Ergibt die durchgeführte Prüfung, dass die Reklamation zu Recht besteht, so erfolgt eine kostenlose Reparatur oder Ersatzlieferung nach unserer Wahl. Weitergehende Ansprüche sind ausgeschlossen.

4. Umtausch/Rückgabe

Umtausch oder Rückgabe sind nur innerhalb von 8 Tagen möglich, unter Angabe des Grundes, der Lieferscheinnummer und des Versanddatums.

5. Zahlung

Zahlung innerhalb von 14 Tagen nach Rechnungsdatum 2% Skonto. Nach 30 Tagen ist der Rechnungsbetrag rein netto zahlbar.

6. Eigentumsvorbehalt

Wir behalten uns das Eigentumsrecht an sämtlichen von uns ausgelieferten Waren bis zur vollständigen Bezahlung unserer gesamten Forderung vor.

7. Gerichtsstand

Erfüllungsort und Gerichtsstand ist der Firmensitz.

8. Sonstiges

Technische Änderungen an der Ware sind ohne weitere Ankündigung zulässig, soweit der Gegenstand dadurch nicht in seiner Funktion beeinträchtigt wird. Technische Änderungen und Druckfehler vorbehalten.

1. Area of application

Our general conditions of sale und delivery are accepted bindingly when placing an order. They will be sent to you on demand.

2. Terms of delivery

Our commitment in delivery is satisfied with the execution of the commodity out of our warehouse. Delivery will be executed on cost and risk of the purchaser.

3. Warranty

Warranty is covered on all faults concerning material and production within 12 months from date of delivery. The claimed commodity has to be send back to us at first carriage paid. If the test is confirming your complaint, the goods will either be repaired free of charge or replacement will be made. Further requirements are excluded.

4. Exchange/Return

Exchange or return is only possible within 8 days stating the reason, date and number of delivery note.

5. Payment

2% cash discount for payment within 10 days. After 30 days you have to pay net.

6. Qualified sale

We reserve the right to qualified sale on all commodities delivered until payment is effected.

7. Place of jurisdication

The place of execution and jurisdication is the company headquarter.

8. Miscellaneous

Technical alteration on commodity is acceptable without any further advice as long as commoditiy is not affected in function. Subject to technical changes and misprints.

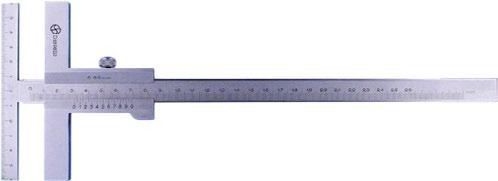

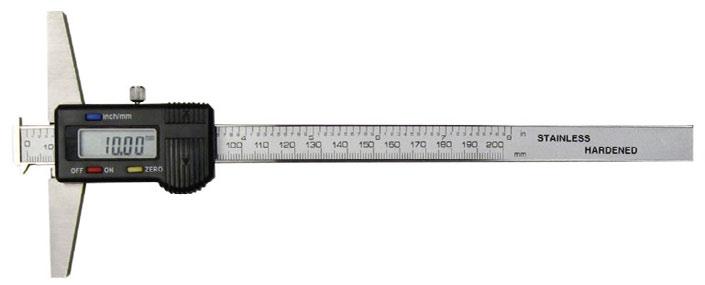

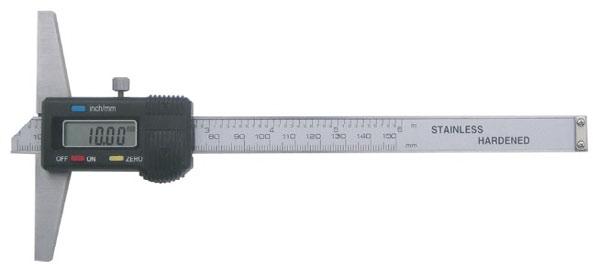

Messschieber / Tiefenmessschieber Calipers / Vernier depth gauges

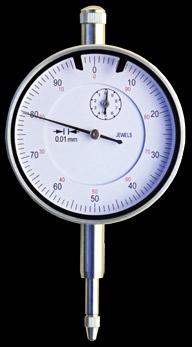

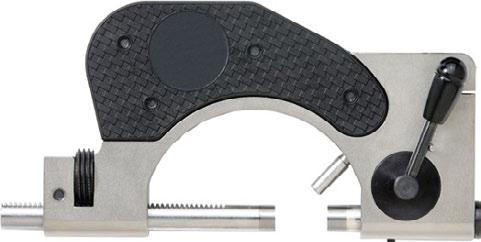

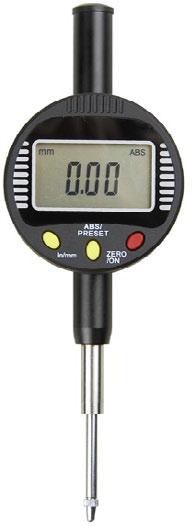

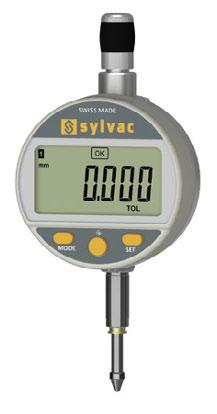

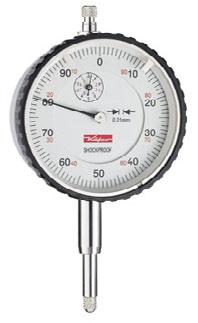

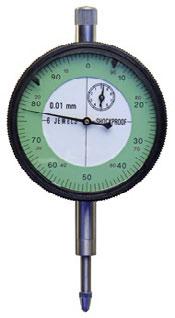

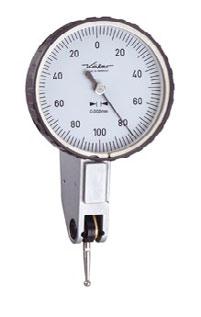

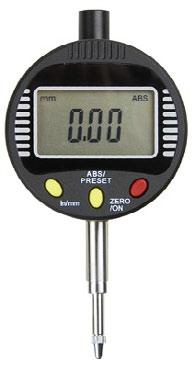

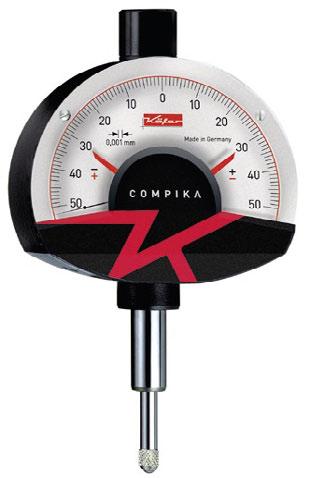

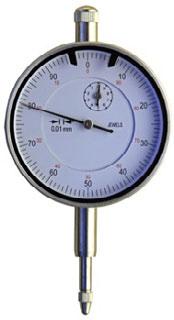

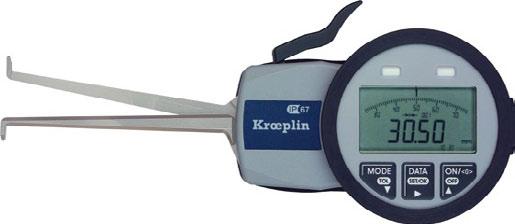

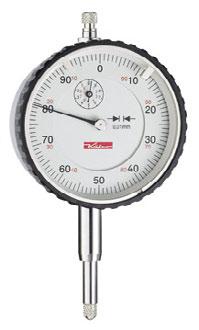

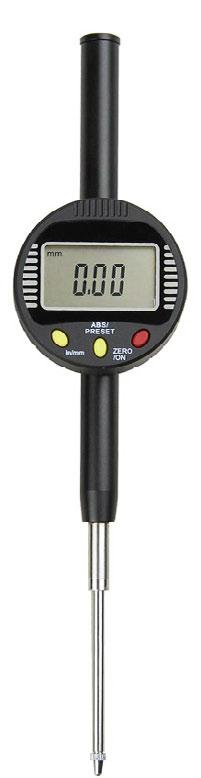

Messuhren / Innenfeinmessgeräte / Schnelltaster

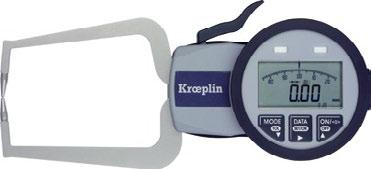

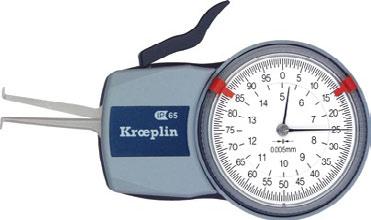

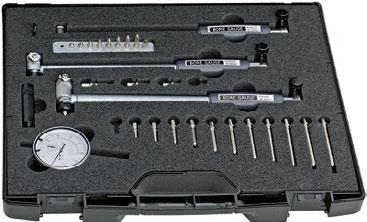

Dial indicators / Bore gauges / Caliper gauges

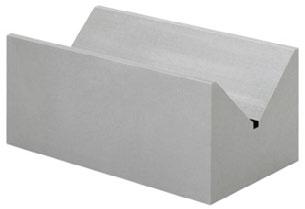

Winkel / Winkelmesser / Reißnadeln / Zirkel / Prismen

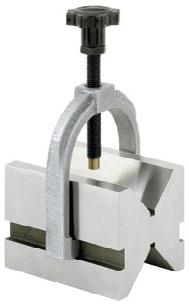

Squares / Bevel protractors / Scribers / Dividers / Prisms

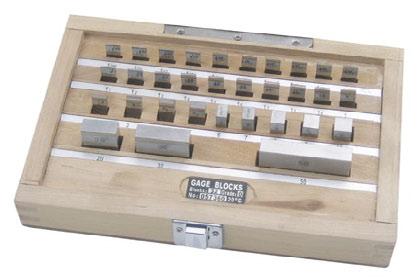

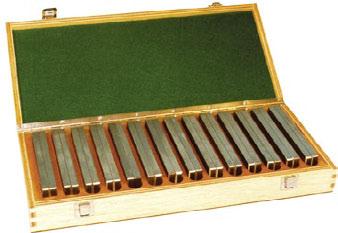

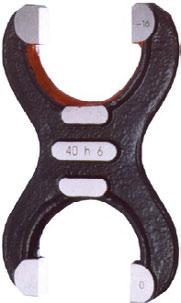

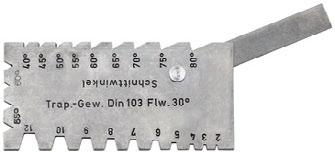

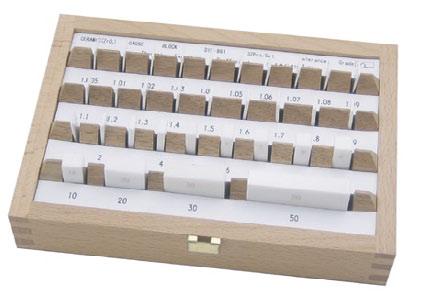

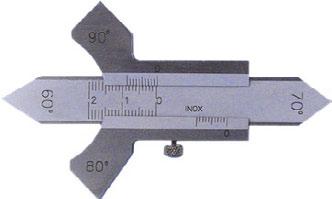

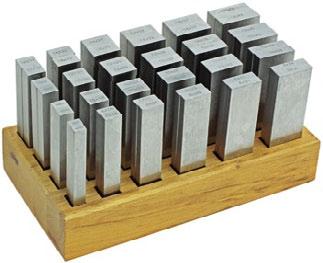

Lehren / Parallelendmaße Gauges / Gauge blocks

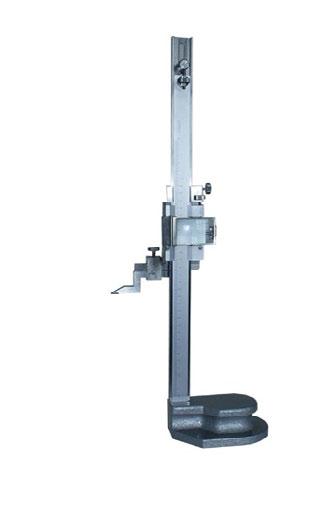

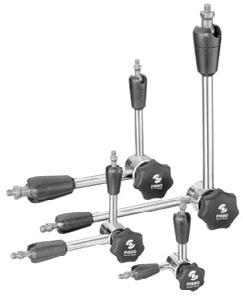

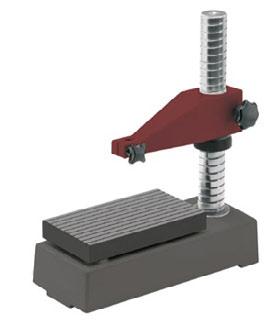

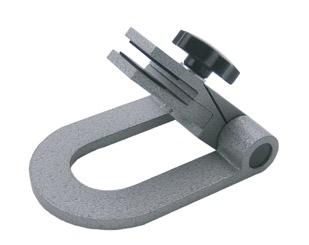

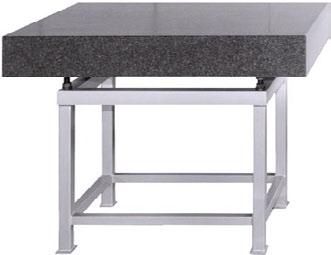

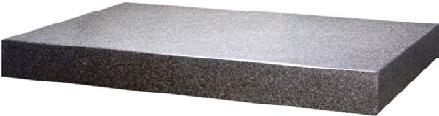

Anreißgeräte / Hartgesteinsplatten / Messtische / Messstative

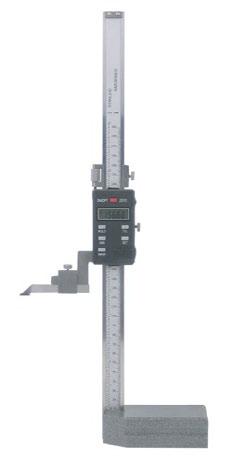

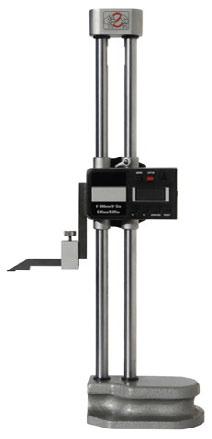

Vernier height gauges / Granite plates / Dial gauge stands / Measuring stands

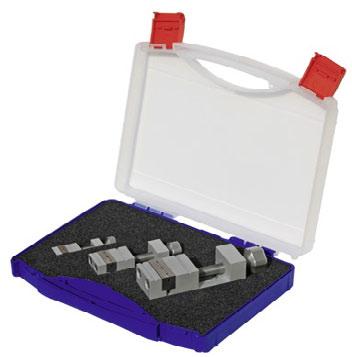

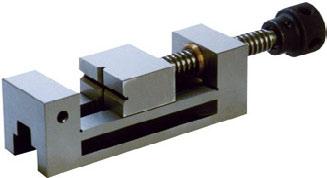

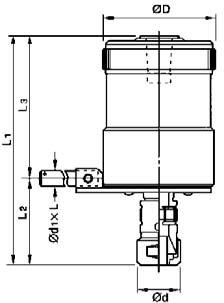

Schraubstöcke / Parallelunterlagen / Gewindeschneidapparate

Precision vices / Parallel supports / Reversing tapping heads

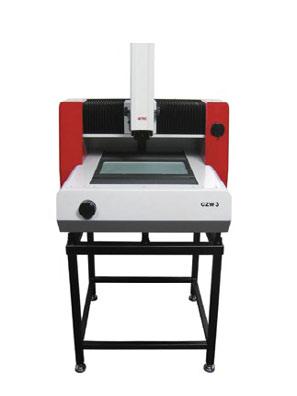

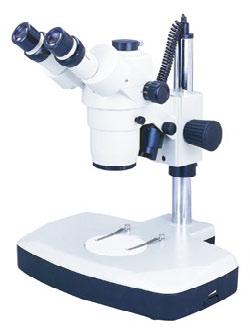

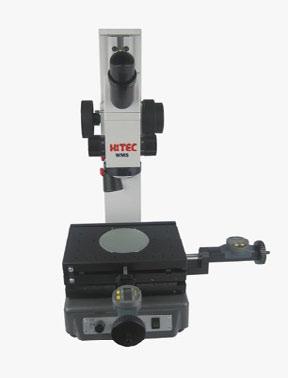

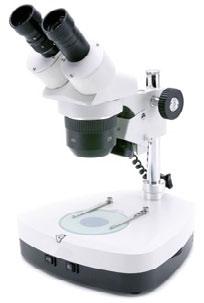

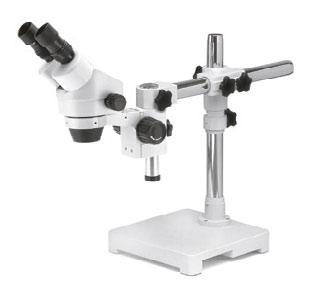

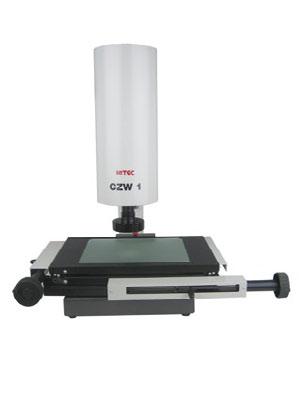

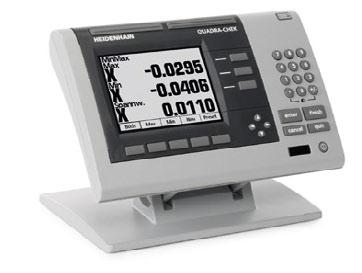

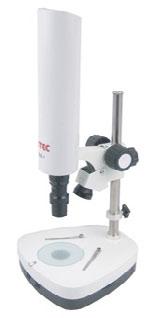

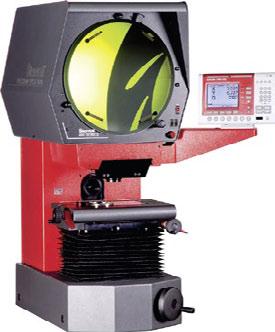

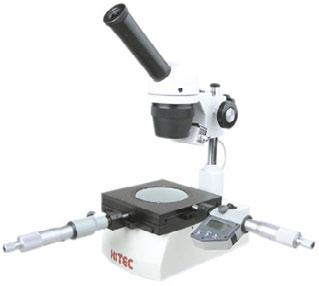

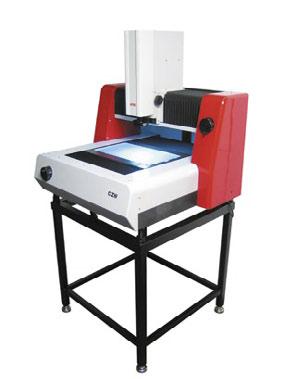

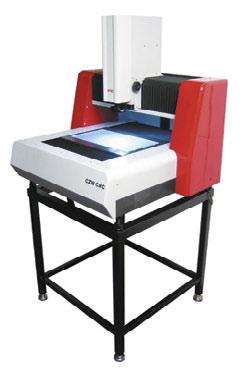

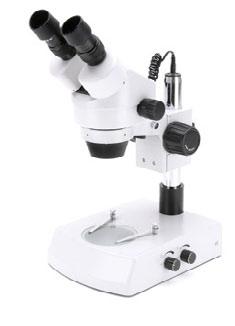

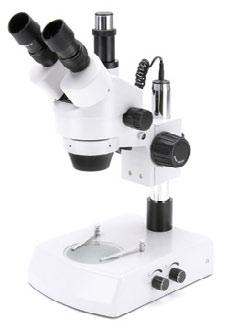

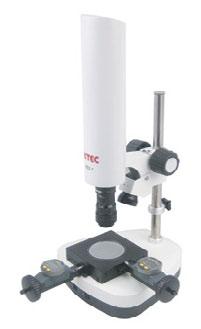

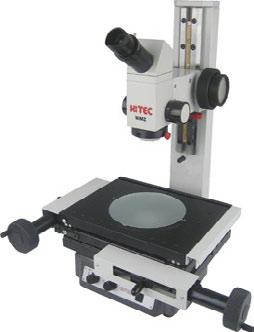

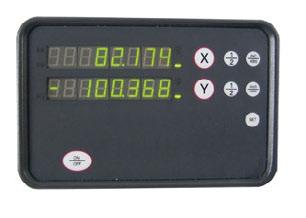

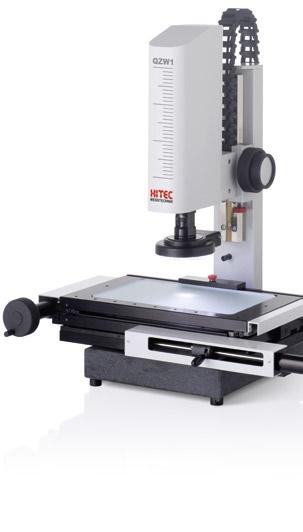

Messmikroskope / Stereo-Mikroskope / Profilprojektoren / Anzeigen

7/1 - 7/6

8/1 - 8/20

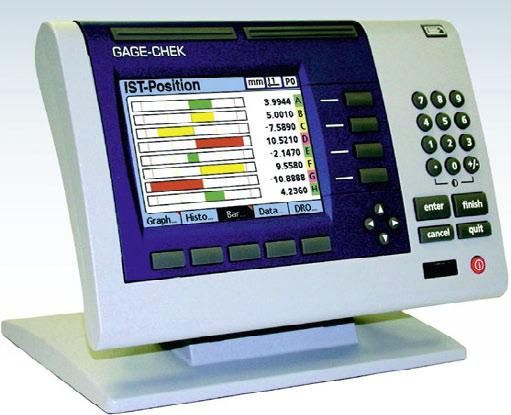

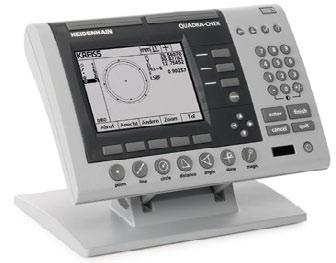

Microscopes / Stereo-microscopes / Profile projectors / Gage-Check

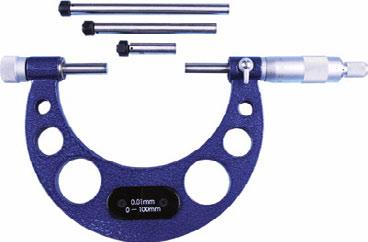

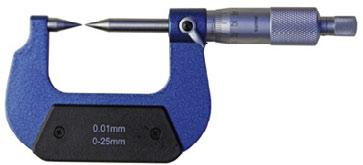

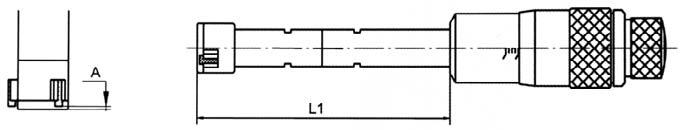

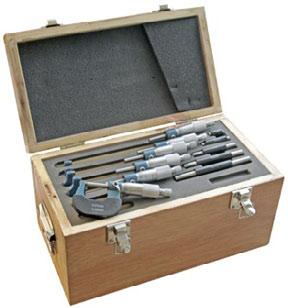

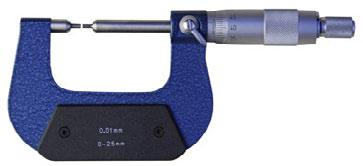

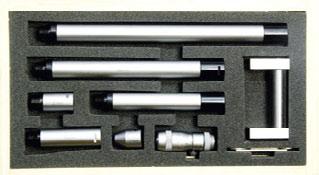

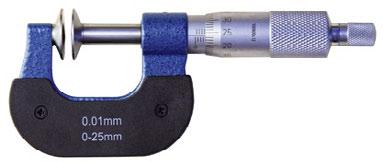

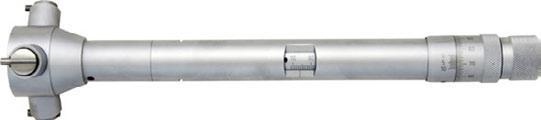

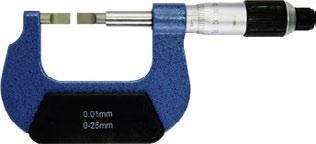

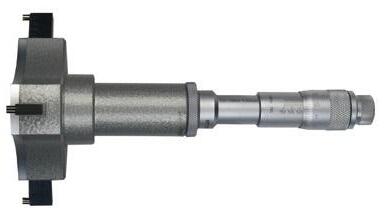

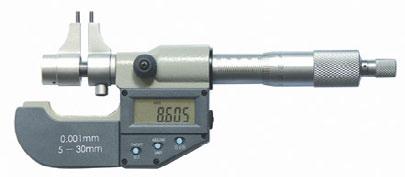

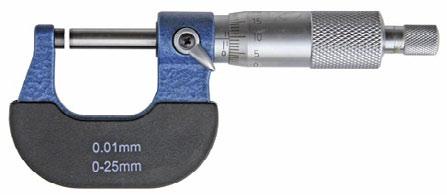

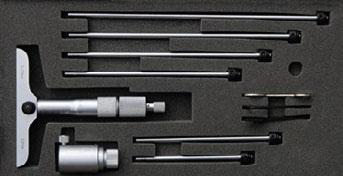

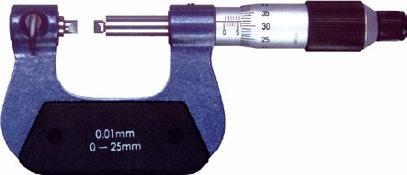

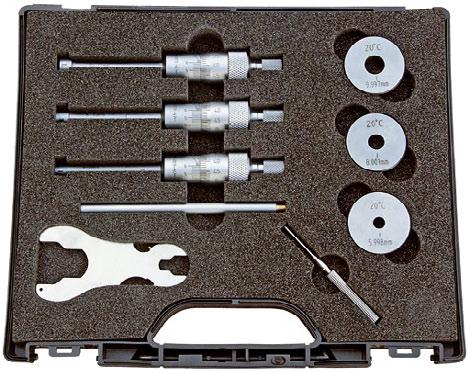

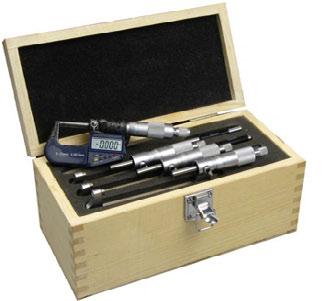

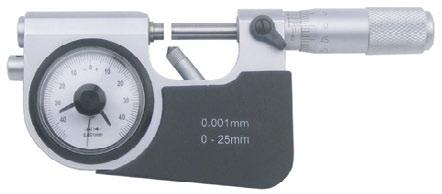

Bügelmessschrauben / Innenmessgeräte Micrometers /Internal micrometers 1/1 - 1/25 1 2 3 4 5 6 7 8 2/1 - 2/21 3/1 - 3/18 4/1 - 4/28 5/1 - 5/20 6/1 - 6/20

Kalibrierdienst

Calibration Service

Die im Katalog ausgewiesenen Mess-und Prüfmittel liefern wir Ihnen auf Wunsch mit einem Werkszertifikat.

Die Prüfung und Dokumentation erfolgt in Anlehnung an VDI/VDE/DGQ 2618 Blatt 1 - 27 Richtlinien bzw. Werksnorm mit Rückführbarkeit auf nationale und internationale Normale. Die Preise entnehmen Sie bitte der aktuellen Preisliste.

Es können auch DKD Zertifikate bestellt werden. Bitte erfragen Sie den Preis zuvor.

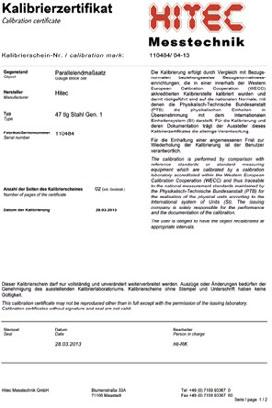

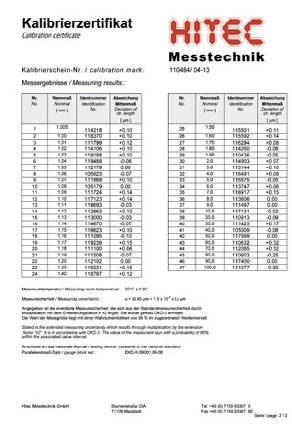

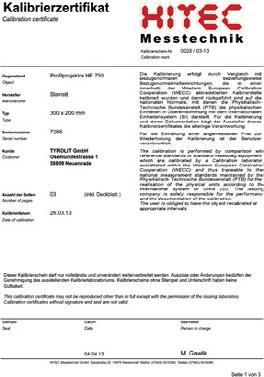

Beispiel Kalibrierschein example certificate

All items in our catalogue can be delivered with a works calibration certificate.

The calibration and documentation is made in confirmity with the directives VDI/VDE/DGQ 2618 sheet 1 - 27 and according to national and international standards respectively. The prices you can find in our current price list.

Also DKD certificates can be offered. Please ask the price in advance.

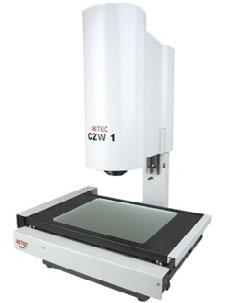

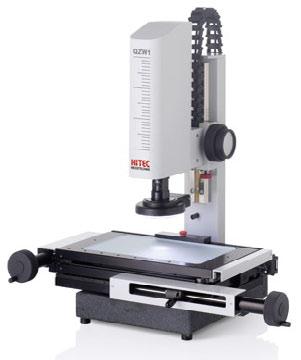

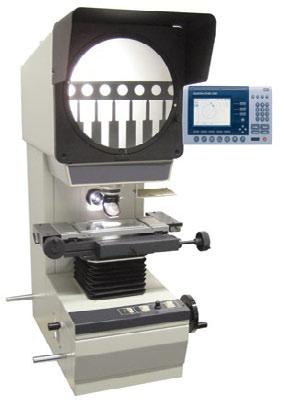

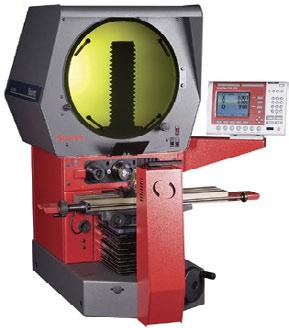

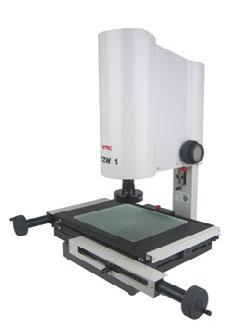

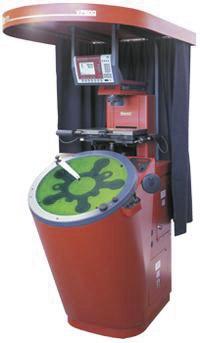

Kalibrierung von Profilprojektoren und Messmikroskopen

Calibration of Profile Projectors and Measuring Microscopes

Alle im Katalog ausgewiesenen Profilprojektoren, Messmikroskope und Messtische werden mit einem rückführbaren Werkskalibrierschein ausgeliefert.

Des Weiteren bieten wir unseren Kunden einen vor Ort Service, der auch die Kalibrierung von Geräten anderer Hersteller umfasst.

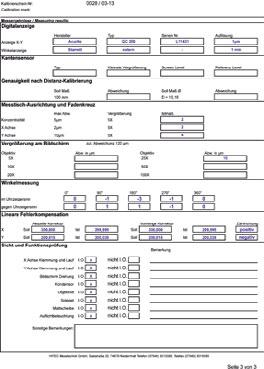

Beispiel Kalibrierschein example certificate

All profile projectors and measuring microscopes shown in this catalogue will be delivered with a factory standard calibration certificate.

We also offer an on-site-service including the calibration of external brands.

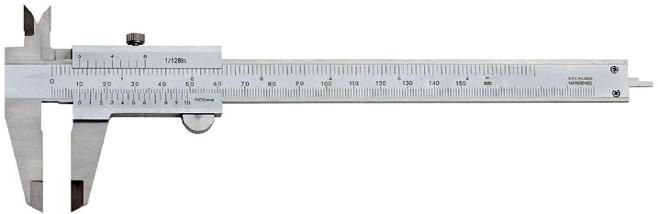

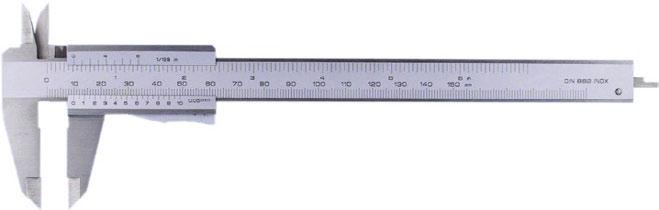

Messschieber mit Feststellschraube

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

Vernier pocket caliper with locking screw

Techn. data:

DIN 862

stainless steel satin chromed reading parts quadruple measurements with thread table including soft box

Messschieber mit Momentverstellung

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt

Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

Vernier pocket caliper with moment adjustment

Techn. data:

DIN 862

stainless steel satin chromed reading parts quadruple measurements with thread table including soft box

Messschieber "Super" mit Feststellschraube

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

Vernier pocket caliper "Super" with locking screw

Techn. data:

DIN 862

stainless steel satin chromed reading parts quadruple measurements with thread table including soft box

Messschieber für Linkshänder mit Feststellschraube oder Momentverstellung

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

caliper for left hand with locking screw or moment adjustment

Techn. data:

DIN 862

stainless steel satin chromed reading parts quadruple measurements with thread table including soft box

Messschieber „Deluxe“ parallaxfreie Ablesung mit Feststellschraube

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt

Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

Vernier pocket caliper „Deluxe“ free from parallax with locking screw

Techn. data:

DIN 862

stainless steel

satin chromed reading parts quadruple measurements with thread table including soft box

Messschieber „Deluxe“ parallaxfreie Ablesung mit Momentverstellung

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt

Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

Vernier pocket caliper „Deluxe“ free from parallax with moment adjustment

Techn. data:

DIN 862

stainless steel

satin chromed reading parts quadruple measurements with thread table including soft box

Messschieber „Deluxe“ parallaxfreie Ablesung mit Doppelprismenführung

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt

Vierfachmessung mit Gewindetabelle

Verpackung: Kunstledertasche

Vernier pocket caliper „Deluxe“ free from parallax with double V-block guide

Techn. data:

DIN 862

stainless steel satin chromed reading parts quadruple measurements with thread table including soft box

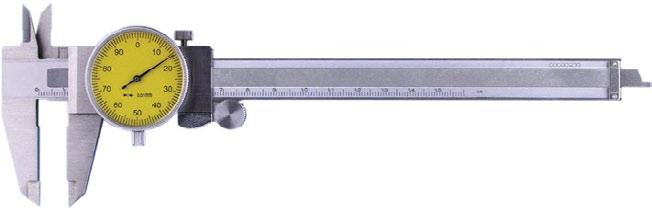

Uhrenmessschieber

Ausführung:

DIN 862

rostfreier Stahl

Feststellschraube

Vierfachmessung

einschließlich Etui

Dial caliper

Techn. data:

DIN 862

stainless steel lock screw quadruple measurements including plastic box

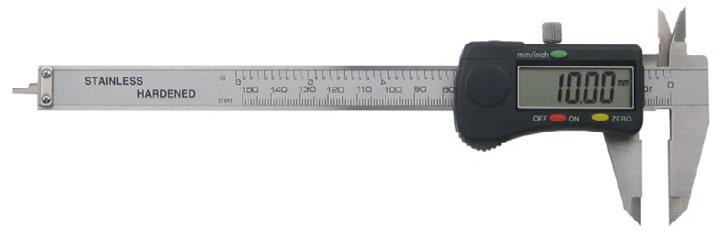

Digital-Messschieber mit großer LCD-Anzeige

Ausführung:

DIN 862

rostfreier Stahl

LCD-Anzeige 11 mm

Feststellschraube

Vierfachmessung einschließlich Etui

Digital caliper Big LCD display

Techn. data: DIN 862

stainless steel LCD-display 11mm locking screw quadruple measurements including box

Digital-Messschieber mit großer LCD-Anzeige für Linkshänder

Ausführung:

DIN 862

rostfreier Stahl

LCD-Anzeige 11 mm

Feststellschraube

Vierfachmessung einschließlich Etui

Digital caliper

Big LCD display for left hand use

Techn. data: DIN 862

stainless steel LCD-display 11mm lock screw quadruple measurements including box

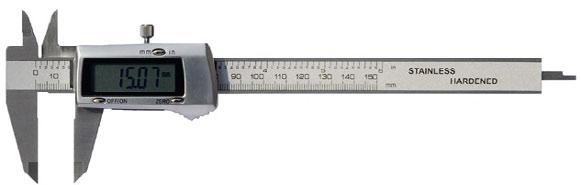

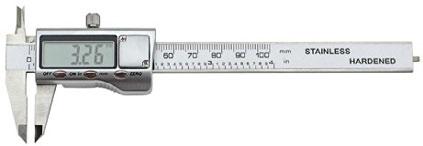

Digital-Messschieber Metallgehäuse

Ausführung:

DIN 862

rostfreier Stahl

LCD-Anzeige 8 mm

Feststellschraube

Vierfachmessung

einschließlich Etui

Digital caliper metal case

Techn. data: DIN 862

stainless steel LCD-display 8 mm

lock screw quadruple measurements including box

Funktionen: Ein/Aus, Null, mm/inch

Features: on/off, zero mm/inch

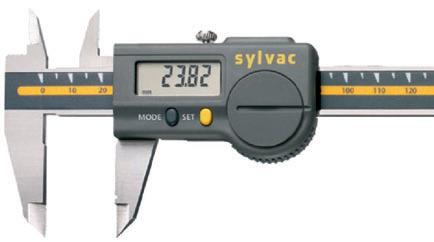

Digital-Messschieber IP 67 mit Sylvac-Elektronik

Ausführung:

IP67 wasser- und staubdicht DIN 862

rostfreier Stahl

Feststellschraube

Vierfachmessung

einschließlich Etui

109-44 *Ausführung wie 109-45 / model like 109-45

Digital caliper IP 67 with Sylvac-Electronic Techn. data:

IP67 water- and dustproof DIN 862

stainless steel lock screw quadruple measurements including box

Funktionen: Ein/Aus, Null, mm/inch

Features: on/off, zero mm/inch

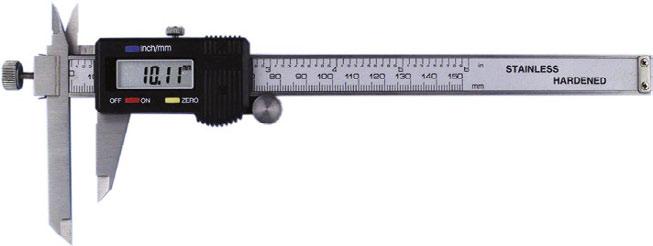

Digitale Messschieber mit Datenausgang Opto-RS-232C

Ausführung:

DIN 862

rostfreier Stahl

LCD-Anzeige 7,5 mm

Feststellschraube

Vierfachmessung

einschließlich Etui

Digital caliper with data output Opto-RS-232C

Techn. data:

DIN 862

stainless steel

LCD-display 7,5 mm

lock screw quadruple measurements including box

Funktionen:

Null, hold mm/inch

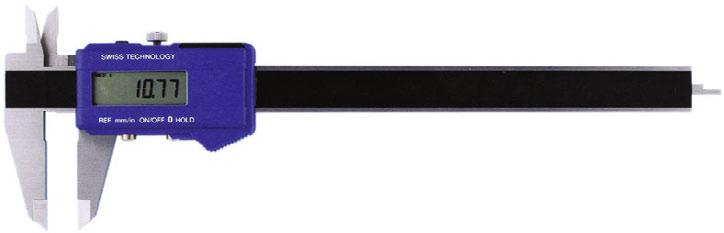

Digitale Messschieber IP 67 mit Datenausgang Opto-RS-232 / USB

Ausführung:

IP67 wasser- und staubdicht

DIN 862

rostfreier Stahl

LCD-Anzeige 7,5 mm

Feststellschraube

Vierfachmessung

einschließlich Etui

Digital caliper IP 67 with data output Opto-RS-232 / USB

Techn. data:

IP67 water- and dustproof

DIN 862

stainless steel

LCD-display 7,5 mm

lock screw quadruple measurements including box

Funktionen: Ein/Aus, Null, hold mm/inch

Features: on/off, zero, hold mm/inch

Sonderzubehör

Accessory

Kabel/wire Proximity USB Kabel/wire Proximity RS232

Lithium Batterie/battery

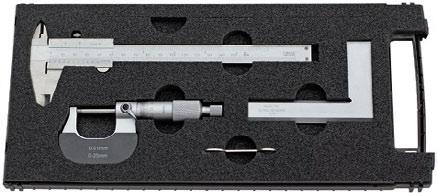

Messzeug-Satz 3 teilig im Kunststoff-Koffer, bestehend aus:

Messschieber 150 mm

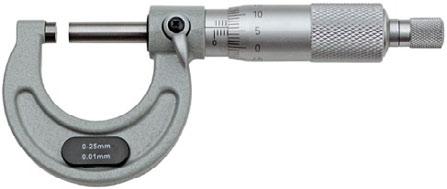

Bügelmessschraube 0 - 25 mm

Best. Nr. 100-02

Best. Nr. 204-01

Haarwinkel 100 x 70 mm Best. Nr. 301-12

Toolmaker instrument set 3 pieces in plastic case, consisting of:

vernier caliper 150 mm no. 100-02 outside micrometer 0 - 25 mm no. 204-01

precision square 100 x 70 mm no. 301-12

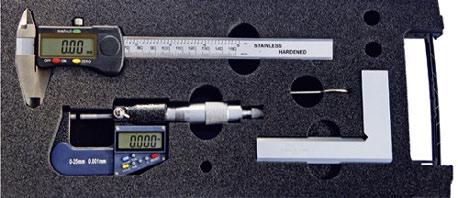

Dig.- Messzeug-Satz 3 teilig im Kunststoff-Koffer, bestehend aus:

Dig.- Messschieber 150 mm Best. Nr. 101-45

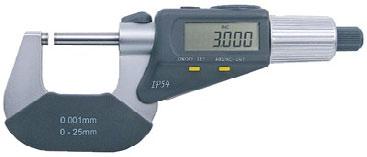

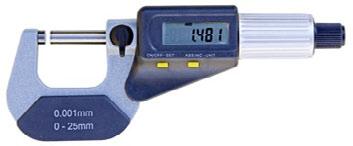

Dig.- Bügelmessschraube 0 - 25 mm Best. Nr. 190-00

Haarwinkel 100 x 70 mm

Best. Nr. 301-12

Dig.- Toolmaker instrument set 3 pieces in plastic case, consisting of:

dig.- vernier caliper 150 mm no. 101-45

dig.- outside micrometer 0 - 25 mm no. 190-00 precision square 100 x 70 mm no. 301-12

Messzeug-Satz 7 teilig im Kunststoff-Koffer, bestehend aus:

Messschieber 150 mm

Bügelmessschraube 0 - 25 mm

Haarwinkel 100 x 70 mm

Haarlineal 100 mm

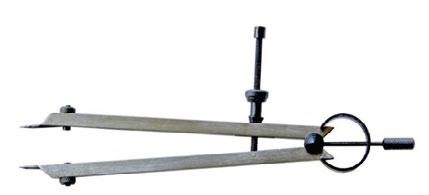

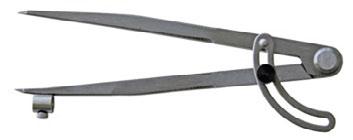

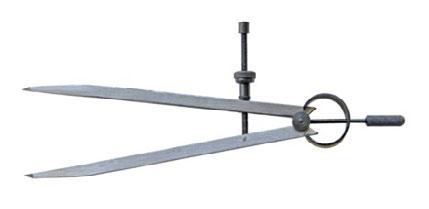

Federzirkel 100 mm

Best. Nr. 100-02

Best. Nr. 204-01

Best. Nr. 301-12

Best. Nr. 301-41

Best. Nr. 1400-001

biegsamer Stahlmaßstab 200 mm, rostfrei Best. Nr. 122-02

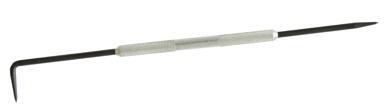

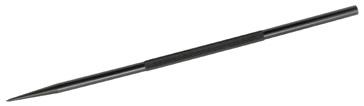

Reißnadel 150 mm

Best. Nr. 1100-06

Toolmaker instrument set 7 pieces in plastic case, consisting of:

vernier caliper 150 mm no. 100-02

outside micrometer 0 - 25 mm no. 204-01

precision square 100 x 70 mm no. 301-12

straight edge 100 mm no. 301-41

circle 100 mm no. 1400-001

flexible graduated metal rule 200 mm, stainless no. 122-02

tipped scriber 150 mm no. 1100-006

200-26

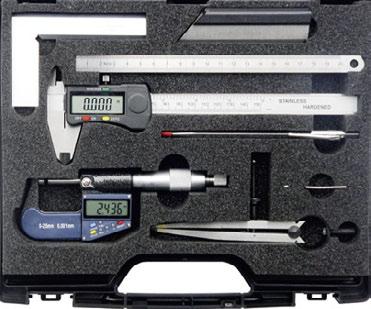

Dig.- Messzeug-Satz 7 teilig im Kunststoff-Koffer, bestehend aus:

Dig.- Messschieber 150 mm

Dig.- Bügelmessschraube 0 - 25 mm

Haarwinkel 100 x 70 mm

Haarlineal 100 mm

Federzirkel 100 mm

Best. Nr. 101-45

Best. Nr. 190-00

Best. Nr. 301-12

Best. Nr. 301-41

Best. Nr. 1400-001

biegsamer Stahlmaßstab 200 mm, rostfrei Best. Nr. 122-02

Reißnadel 150 mm Best. Nr. 1100-006

Dig.- Toolmaker instrument set 7 pieces in plastic case, consisting of:

dig.- vernier caliper 150 mm no. 101-45

dig.- outside micrometer 0 - 25 mm no. 190-00

precision square 100 x 70 mm no. 301-12

straight edge 100 mm no. 301-41

circle 100 mm no. 1400-001

flexible graduated metal rule 200 mm, stainless no. 122-02

tipped scriber 150 mm no. 1100-006

No.

201-26

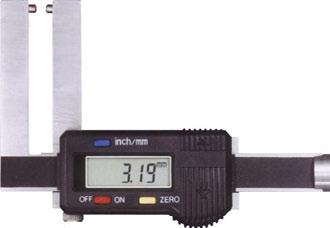

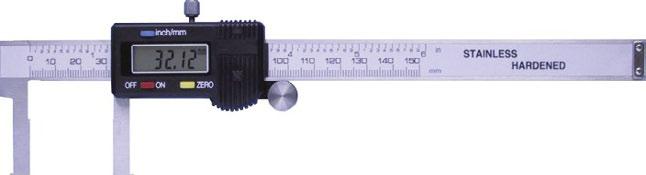

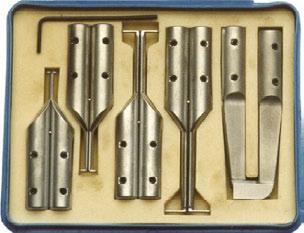

Nuten-Messeinsätze für Taschenmessschieber

zum Messen von Innen- und Außennuten, O-Ring und Hinterstichen, in Verbindung mit Messschiebern mit max. 3,5 mm Messschenkelbreite

nur für Messschieber 150 mm digital und analog

Groovemaster for vernier pocket caliper

highly effective caliper attachment for quick and accurate measurements of internal and external diameters of retaining ring grooves, O-ring grooves and undercuts

only for calipers 150 mm digital and analog

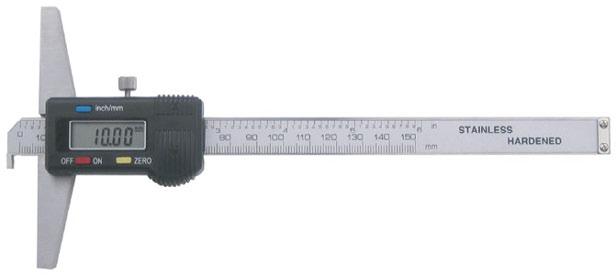

Tiefenmessbrücken passend für Taschenmessschieber

Depth base attachment fitting to pocket calipers

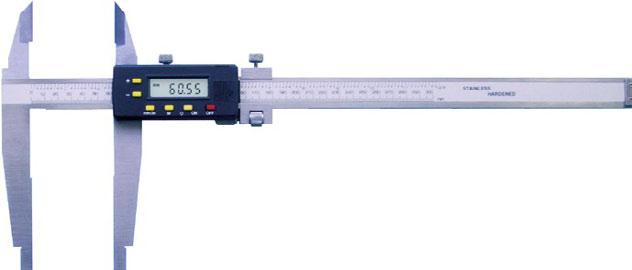

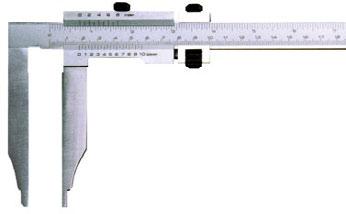

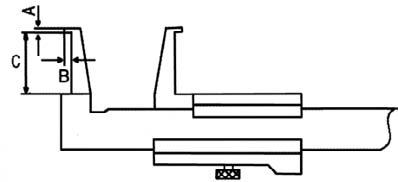

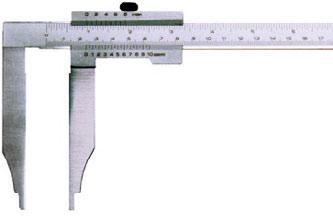

Werkstattmessschieber

ohne Messerspitzen ohne Feineinstellung

Ausführung:

DIN 862

Feststellschraube

Lochmaßansatz:

0-300 mm = 10 mm

400-1000 mm = 20 mm

rostfreier Stahl

Nonius + Skala mattverchromt einschließlich Etui

Werkstattmessschieber ohne Messerspitzen mit Feineinstellung

Ausführung:

DIN 862

Feststellschraube

Lochmaßansatz:

0-300 mm = 10 mm

400-1000 mm = 20 mm

rostfreier Stahl

Nonius + Skala mattverchromt einschließlich Etui

Vernier caliper without knife-edge without fine adjustment

Techn. data:

DIN 862

lock screw

nibs for inside measuring:

0-300 mm = 10 mm

400-1000 mm = 20 mm stainless steel scale and vernier satin chromed including box

Vernier caliper without knife-edge with fine adjustment

Techn. data:

DIN 862

lock screw

nibs for inside measuring:

0-300 mm = 10 mm

400-1000 mm = 20 mm stainless steel scale and vernier satin chromed including box

Werkstattmessschieber mit Messerspitzen ohne Feineinstellung

Ausführung:

DIN 862

Feststellschraube

Lochmaßansatz:

0-300 mm = 10 mm

400-1000 mm = 20 mm

rostfreier Stahl

Nonius + Skala mattverchromt einschließlich Etui

Werkstattmessschieber mit Messerspitzen mit Feineinstellung

Ausführung:

DIN 862

Feststellschraube

Lochmaßansatz:

0-300 mm = 10 mm

400-1000 mm = 20 mm

rostfreier Stahl

Nonius + Skala mattverchromt einschließlich Etui

Vernier caliper

with knife-edge without fine adjustment

Techn. data:

DIN 862

lock screw

nibs for inside measuring:

0-300 mm = 10 mm

400-1000 mm = 20 mm stainless steal scale and vernier satin chromed including box

Vernier caliper

with knife-edge with fine adjustment

Techn. data:

DIN 862

lock screw

nibs for inside measuring:

0-300 mm = 10 mm

400-1000 mm = 20 mm stainless steel scale and vernier satin chromed including

Digital-Werkstattmessschieber mit Messerspitzen mit Feineinstellung

Lochmaßansatz:

0-1000 mm = 20 mm einschließlich Etui

Digital workshop caliper with knife-edge with fine adjustment

nibs for inside measuring: 0-1000 mm = 20 mm including box

Funktionen: Ein/Aus, Null, mm/inch

on/off, zero mm/inch

Digital-Werkstattmessschieber ohne Messerspitzen mit Feineinstellung

Lochmaßansatz:

0-1000 mm = 20 mm einschließlich Etui

Digital workshop caliper without knife-edge with fine adjustment

nibs for inside measuring: 0-1000 mm = 20 mm including box

Funktionen: Ein/Aus, Null, mm/inch, Data/Hold

Features: on/off, zero mm/inch, Data/Hold

Digital-Messschieber „Light Line“ mit Sylvac- Elektronik

ohne Messerspitzen ohne Feineinstellung

Ausführung:

LCD Anzeige 8 mm

Messschnäbel aus rostfreiem Stahl

linker Messsschnabel verstellbar

Lochansatz 20 mm

Transportverpackung

Funktionen: Ein/Aus, Null, mm

Features: on/off, zero mm

* ab Werk / EXW

Digital caliper „Light Line“ with Sylvac- Electronic without knife-edge without fine adjustment

Techn. data:

LCD display 8 mm jaws made of stainless steel left jaw adjustable nibs for inside measuring 20mm transportation box

Digital-Zahnweiten-Messschieber aus rostfreiem Stahl, ganz gehärtet mit Feineinstellung

Hartmetall-Messflächen einschließlich Etui

Digital gear thickness gauge

made of stainless steel, throughout hardened with fine adjustment carbide tipped measuring faces including box

Funktionen: Ein/Aus, Null, mm/inch

Features: on/off, zero mm/inch

Digital-Messschieber für Innennuten rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital caliper for inside grooves

stainless steel with lock screw including box

Funktionen: Ein/Aus, Null, mm/inch

Digital-Messschieber für Außennuten rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital caliper for outside grooves

stainless steel with lock screw including box

Funktionen: Ein/Aus, Null, mm/inch

Digital-Messschieber mit verstellbaren Messschenkeln

rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital caliper with adjustable measuring jaws

stainless steel with lock screw including box

Funktionen: Ein/Aus, Null, mm/inch

Features: on/off, zero, mm/inch

Digital-Wandstärkenmessschieber rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital tube caliper

stainless steel with lock screw including box

Funktionen: Ein/Aus, Null, mm/inch

Features: on/off, zero, mm/inch

Digital-BremstrommelMessschieber

rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital brake drum vernier caliper

stainless

Funktionen:

Digital-Bremsscheiben-Messschieber

rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital brake disc caliper

Funktionen: Ein/Aus, Null, mm/inch

Tiefenmessschieber

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Feststellschraube einschließlich Etui

Vernier depth gauge

Techn. data:

DIN 862

stainless steel satin chromed reading parts lock screw including box

Tiefenmessschieber mit rundem Messstift

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Feststellschraube ab 150 mm umsteckbar einschließlich Etui

Vernier depth gauge with round measuring pin

Techn. data:

DIN 862

stainless steel satin chromed reading parts lock screw changeable from 150 mm on including box

Tiefenmessschieber mit Hakenmessstange

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Feststellschraube

einschließlich Etui

Vernier depth gauge with hook

Techn. data: DIN 862

stainless steel satin chromed reading parts

Doppelhaken-Tiefenmessschieber mit doppelten Messflächen

Ausführung:

DIN 862

rostfreier Stahl

Ableseteile mattverchromt Feststellschraube

einschließlich Etui

Vernier depth gauge with double hook

Techn. data:

DIN 862

Digital-Tiefenmessschieber mit Hakenmessstange

rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital depth gauge with hook

stainless steel lock screw including box

Funktionen:

Ein/Aus, Null, mm/inch

Doppelhaken-Tiefenmessschieber mit versetzten Messflächen

Ausführung:

DIN 862

rostfreier Stahl

Feststellschraube einschließlich Etui

Vernier depth gauge with double hook

Techn. data:

DIN 862 stainless steel lock screw including box

Funktionen: Ein/Aus, Null, mm/inch

Features: on/off, zero mm/inch

Digital-Tiefenmessschieber DIN 862

rostfreier Stahl mit Feststellschraube einschließlich Etui

Digital depth gauge DIN 862

stainless steel with lock screw including box

Funktionen: Ein/Aus, Null, mm/inch

zero mm/inch

Digitaler Einbaumessschieber

horizontale Ausführung mit HITEC Datenausgang einschließlich Etui

Digital scale-units

horizontal version with HITEC data output including box

Funktionen: Ein/Aus, Preset, Null mm/inch, Hold

Features: on/off, zero, preset mm/inch, hold

Digitaler Einbaumessschieber vertikale Ausführung

Funktionen: Ein/Aus, Preset, Null mm/inch

Features: on/off, zero, preset mm/inch

Digital scale-units vertical version >

<

Messschieber 3 oder 5 Punkt-Messung

rostfreier Stahl

Ableseteile mattverchromt

Feststellschraube einschließlich Etui

Vernier caliper for 3 or 5 point measuring

stainless steel

satin chromed reading parts lock screw including box

Digital-Messschieber 3 oder 5 Punkt-Messung

mit Feststellschraube einschließlich Etui

Digital vernier caliper for 3 or 5 point measuring with lock screw including box

Anreiß-Messschieber T- Form

DIN 862

rostfreier Stahl

Nonius und Skala mattverchromt einschließlich Etui

Mark-out vernier caliper T- form

DIN 862 stainless steel satin chromed reading parts including soft box

Anreiß-Messschieber mit Rolle

mit gehärteter Anreißnadel rostfreier Stahl, gehärtet

Ableseteile mattverchromt erhöhte Führungskanten

Anlagerolle gehärtet und geschliffen

Skaleneinteilung mm / inch einschließlich Etui

Mark-out

vernier caliper with roller

with hardened tipped scriber stainless steel, hardened satin chromed reading parts increased lead edges roll hardened, grinded graduation mm / inch including box

Nutenmessschieber

mit Feststellschraube

Maßstab und Schieber aus rostfreiem Stahl gehärtet und geschliffen

Ableseteile mattverchromt zum Messen des Durchmessers von Innennuten einschließlich Etui

Vernier caliper for grooves

with lock screw range and caliper of stainless steel hardened and grounded satin chromed reading parts for measuring the diameter of inside grooves including box

Präzisions-Streichmaße

Zum einfachen Anreißen von Werkstücken

rostfreier Stahl mit gelaserter mm-Teilung auf der Schiene Anreißkante gehärtet verchromt Feststellschraube aus Metall

Measuring gauge for easy scribing of workpieces

stainless steel with lasered scale graduations with hardened lead edges chromed metal lock screw

Zirkelmessschieber gehärtet

Ableseteile mattverchromt

Circle vernier caliper

hardened satin chromed reading parts

Bügelmessschraube

Bügel grau lackiert

DIN 863

Ableseteile mattverchromt

Spindel Ø 6,5 mm

Ablesung 0,01 mm

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

25 - 50 0,01 25 207-02

50 - 75 0,01 50 207-03

75 - 100 0,01 75 207-04

100 - 125 0,01 100 207-05

125 - 150 0,01 125 207-06

150 - 175 0,01 150 207-07

175 - 200 0,01 175 207-08

200 - 225 0,01 200 207-09

225 - 250 0,01 225 207-10

250 - 275 0,01 250 207-11 275 - 300 0,01 275 207-12

Bügelmessschrauben im Satz

Bügel grau lackiert

DIN 863

Ableseteile mattverchromt

HM-Messflächen mit Gefühlsratsche

Ablesung 0,01 mm

Einstellmaß ab Messbereich >25 mm einschließlich Holzkiste

Outside micrometer frame grey painted

DIN 863

satin chromed reading parts spindle Ø 6,5 mm reading 0,01 mm carbide tipped measuring surfaces with ratchet stop measuring standard range >25 mm including box

Outside micrometer set frame grey painted

DIN 863

satin chromed reading parts carbide tipped measuring surfaces with ratchet stop reading 0,01 mm measuring standard range >25 mm including wooden box

Bügelmessschraube

Bügel blau lackiert

DIN 863

Ableseteile mattverchromt

Spindel Ø 6,5 mm

Ablesung 0,01 mm

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

> mm < mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 – 204-01

25 - 50 0,01 25 204-02

50 - 75 0,01 50 204-03

75 - 100 0,01 75 204-04

100 - 125 0,01 100 204-05

125 - 150 0,01 125 204-06

Bügelmessschrauben im Satz

Bügel blau lackiert

DIN 863

Ableseteile mattverchromt

Spindel Ø 6,5 mm

Ablesung 0,01 mm

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Holzkiste

> mm < mm mm

Einstellmaße measuring stand. ranges No.

0 - 75 0,01 6,5 25 / 50 204-20

0 - 100 0,01 6,5 25 / 50 / 75 204-21

0 - 150 0,01 6,5 25 / 50 / 75 / 100 / 125 204-22

Outside micrometer frame blue painting

DIN 863

satin chromed reading parts spindle Ø 6,5 mm reading 0,01 mm carbide tipped measuring surfaces with ratchet stop measuring standard range >25 mm including box

Outside micrometer set frame blue painting

DIN 863

satin chromed reading parts spindle Ø 6,5 mm reading 0,01 mm carbide tipped measuring surfaces with ratchet stop measuring standard range >25 mm including box

Bügelmessschraube mit grosser Trommel

DIN 863

Bügel mattverchromt

Ableseteile mattverchromt

HM-Messflächen

Ablesung 0,01 mm

Spindelsteigung 1 mm mit Friktionsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

Outside micrometer with big spindle

DIN 863

frame chrome finished

satin chromed reading parts

carbide tipped measuring surfaces reading 0,01 mm

spindle pitch 1 mm with ratchet friction thimble measuring standard range >25 mm including box > mm < mm mm No.

0 - 25 0,01 8 201-01

25 - 50 0,01 8 201-02

50 - 75 0,01 8 201-03

75 - 100 0,01 8 201-04

Bügelmessschraube mit Zählwerk

DIN 863

Ableseteile mattverchromt

Ablesung 0,01 mm

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

Digital micrometer

DIN 863

satin chromed reading parts reading 0,01 mm

carbide tipped measuring surfaces with ratchet stop measuring standard range >25 mm including box

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 6,5 – 200-30

25 - 50 0,01 6,5 25 200-31

50 - 75 0,01 6,5 50 200-32

75 - 100 0,01 6,5 75 200-33

Bügelmessschraube mit auswechselbaren Einsätzen

DIN 863-3

Ablesung 0,01 mm

inkl. Einstellmaße

Handwärmeschutz

HM-Messflächen mit Gefühlsratsche

Transportverpackung

External micrometer with exchangeable anvils

DIN 863-3 reading 0,01 mm incl. measuring standard thermally insulated carbide tipped measuring surfaces with ratchet stop transportation box

* ab Werk / EXW

Einstellmaße für Bügelmessschrauben zum Einstellen von Bügelmessschrauben mit Wärmeschutz bis 300 mm flache Messfläche ab 300 mm ballige Messfläche

Setting standards for calibration of outside micrometers with thermal insulation until 300 mm flat measuring faces from 300 mm on round measuring faces

Kraftmessgerät für Bügelmessschrauben zur Prüfung der Messkraft der Ratsche mit Verlängerungen für Messschrauben bis 100 mm einschließlich Etui

Ratchet force measuring tool for measuring force of ratchet with extensions for micrometers until 100 mm including box

Digitale Bügelmessschraube

DIN 863/1

Ableseteile mattverchromt

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich > 25 mm einschließlich Etui

Funktionen / Functions:

on/off, mm/inch, hold, ABS/INC, Tol

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,001 6,5 – 190-00

25 - 50 0,001 6,5 25 190-01

50 - 75 0,001 6,5 50 190-02

75 - 100 0,001 6,5 75 190-03

Digitale Bügelmessschrauben im Satz

DIN 863/1

Ableseteile mattverchromt

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Holzkiste

Funktionen / Functions: on/off, mm/inch, hold, ABS/INC, Tol

> mm < mm mm

Einstellmaße measuring stand. ranges No. 0 - 100 0,001 6,5 25 / 50 / 75 201-21

Digital micrometer

DIN 863/1

satin chromed reading parts carbide tipped measuring surfaces with ratchet stop measuring standard range > 25 mm including box

Digital Outside micrometer set

DIN 863/1

satin chromed reading parts carbide tipped measuring surfaces with ratchet stop measuring standard range >25 mm including box

Digitale Bügelmessschraube

IP54 spritzwassergeschützt

DIN 863/1

HM-Messflächen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

Funktionen / Functions: on/off, mm/inch, hold, ABS/INC

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,001 6,5 – 200-57

25 - 50 0,001 6,5 25 200-58

50 - 75 0,001 6,5 50 200-59

75 - 100 0,001 6,5 75 200-68

100 - 125 0,001 6,5 100 201-58

125 - 150 0,001 6,5 125 201-59

Digitale Bügelmessschraube

IP54 spritzwassergeschützt, mit Doppelanzeige

DIN 863/1

HM-Messflächen mit Friktionskupplung einschließlich Etui

Funktionen / Functions: on/off, mm/inch, hold, ABS/INC

> mm < mm mm No.

0 - 30 0,001 6,5 204-57

Digitale Bügelmessschraube IP54 spritzwassergeschützt, mit Friktionskupplung

DIN 863

HM-Messflächen

Einstellmaß ab Messbereich >25 mm einschließlich Etui

Funktionen / Functions: on/off, mm/inch, hold, ABS/INC

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,001 6,5 – 206-10

25 - 50 0,001 6,5 25 206-11

50 - 75 0,001 6,5 50 206-12

75 - 100 0,001 6,5 75 206-13

Digital micrometer

IP54 water resistant

DIN 863/1

carbide tipped measuring surfaces with ratchet stop measuring standard range >25 mm including box 200-57

Digital micrometer

IP54 water resistant, with double display

DIN 863/1 carbide tipped measuring surfaces with friction coupling including box

Digital micrometer IP54 water resistant, with friction coupling

DIN 863

carbide tipped measuring surfaces measuring standard range >25 mm including box

Bügelmessschraube zur Nutenmessung

DIN 863/3

mit nicht drehender Spindel

Ableseteile mattverchromt

Einstellmaß ab Messbereich >25 mm

Messflächen: 0,75 x 6,5 mm mit Friktionsratsche einschließlich Etui

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 6,5 – 200-70

25 - 50 0,01 6,5 25 200-71

50 - 75 0,01 6,5 50 200-72

75 - 100 0,01 6,5 75 200-73

Digitale

Bügelmessschraube zur Nutenmessung

DIN 863/3 mit nicht drehender Spindel

Messflächen: 0,75 x 6,5 mm mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

Funktionen / Functions: on/off, mm/inch, hold, ABS/INC

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,001 6,5 – 200-75

25 - 50 0,001 6,5 25 200-76

Bügelmessschraube mit Tellermeßflächen

DIN 863/3 mit nicht drehender Spindel

Ableseteile mattverchromt mit Friktionsratsche

Einstellmaß ab Messbereich >25 mm

Messflächen Durchmesser 20 mm einschließlich Etui

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 6,5 – 200-60

25 - 50 0,01 6,5 25 200-61

50 - 75 0,01 6,5 50 200-62

75 - 100 0,01 6,5 75 200-63

100 - 125 0,01 6,5 100 200-64

Blade micrometer for groove measuring

DIN 863/3

with non-rotating spindle satin chromed reading parts measuring standard range >25 mm measuring surface: 0,75 x 6,5 mm with ratchet friction thimble including box

Digital blade micrometer for groove measuring

DIN 863/3 with non-rotating spindle measuring faces: 0,75 x 6,5 mm with ratchet stop measuring standard range >25 mm including box

Disc-type micrometer

DIN 863/3 with non-rotating spindle satin chromed reading parts with ratchet friction thimble measuring standard range >25 mm disc diameter 20 mm including box

-

Digitale Bügelmessschraube mit Tellermesssflächen

DIN 863/3

mit nicht drehender Spindel

Messflächen Durchmesser 20 mm mit Gefühlsratsche einschließlich Etui

Funktionen / Functions: on/off,zero, mm/inch, Preset, ABS/INC

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,001 6,5 – 200-66

25 - 50 0,001 6,5 25 200-67

Bügelmessschraube mit Messspitzen

DIN 863/3

Ableseteile mattverchromt

Spitzenwinkel 30° mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 6,5 – 200-82

25 - 50 0,01 6,5 25 200-83

Bügelmessschrauben mit abgesetzten Messsflächen

DIN 863/3

Ableseteile mattverchromt mit Gefühlsratsche

Einstellmaß ab Messbereich > 25 mm einschließlich Etui

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 Ø2x5 – 200-90

25 - 50 0,01 Ø2x5 25 200-91

Digital micrometer with disc-type

DIN 863/3 with non-rotating spindle including measuring standard range 20 mm with ratchet stop including box

Point micrometer

DIN 863/3

satin chromed reading parts angle 30° with ratchet stop measuring standard range >25 mm including box

Micrometer with degraded measuring faces

DIN 863/3 satin chromed reading parts with ratchet stop measuring standard range >25 mm including box

Dreipunkt-Bügelmessschraube mit Prismenamboss

zur Messung von dreischneidigen Werkzeugen z.B. Gewindebohrer, Fräser mit Gefühlsratsche mit Einstellmaßen einschließlich Etui

Fünfpunkt-Bügelmessschraube mit Prismenamboss

zur Messung von dreischneidigen Werkzeugen

z.B. Gewindebohrer, Fräser mit Gefühlsratsche mit Einstellmaßen einschließlich Etui

Drahtmessschraube

DIN 863

Ableseteile mattverchromt

HM-Messflächen mit Friktionsratsche einschließlich Etui

V-anvil micrometer (3 flutes)

for measuring of tools with 3 flutes e.g. drills, milling cutters with ratched stop with measuring standard ranges including box

V-anvil micrometer (5 flutes)

for measuring of tools with 5 flutes e.g. drills, milling cutters with ratched stop with measuring standard ranges including box

Wire

DIN 863

satin chromed reading parts carbide tipped measuring surfaces with ratchet friction thimble including box

Bügelmessschraube für Gewindemessung mit nicht drehender Spindel

DIN 863/1

Ableseteile mattverchromt mit Friktionsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

> mm < mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 – 201-40

25 - 50 0,01 25 201-41

50 - 75 0,01 50 201-42

75 - 100 0,01 75 201-43

Gewinde Einsätze

Lieferung paarweise

Aufnahme 5 mm

Maß/size mm Winkel angle No.

0,4 - 0,5 60° 201-50

0,6 - 0,9 60° 201-51

1,0 - 1,75 60° 201-52

2,0 - 3,0 60° 201-53

3,5 - 5,0 60° 201-54

5,5 - 7,0 60° 201-55

Einstellmaß für Gewinde-Messschrauben

60° für metrische Gewinde-Einsätze oder 55° für Whitworth Gewinde-Einsätze

> mm < No.

25 x 60° 202-10

50 x 60° 202-11

75 x 60° 202-12

100 x 60° 202-13

125 x 60° 202-14

150 x 60° 202-15

175 x 60° 202-16

Screw thread micrometer with non-rotating spindle

DIN 863/1

satin chromed reading parts with ratchet friction thimble measuring standard range >25 mm including box 201-40

Thread inserts delivery in pair shank 5 mm

Maß/size TPI Winkel angle No.

60 - 48 55° 203-50

48 - 40 55° 203-51

40 - 32 55° 203-52

32 - 24 55° 203-53

24 - 18 55° 203-54

18 - 14 55° 203-55

14 - 10 55° 203-56

10 - 7 55° 203-57

7 - 4,5 55° 203-58

4,5 - 3,5 55° 203-59

Setting standard for screw micrometer

60° for metric thread inserts or 55° for Whitworth thread inserts

> mm < No.

25 x 55° 202-20

50 x 55° 202-21

75 x 55° 202-22

100 x 55° 202-23

125 x 55° 202-24

150 x 55° 202-25

175 x 55° 202-26

Bügelmessschraube mit auswechselbaren Einsätzen

mit nicht drehender Spindel

DIN 863/3 mit 7 Paar Einsätzen mit Friktionsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

> mm < mm mm

Einstellmaß measuring stand. range No.

0 - 25 0,01 6,5 – 201-45

Digitale Bügelmessschraube IP54 spritzwassergeschützt mit auswechselbaren Einsätzen mit nicht drehender Spindel mit 7 Paar Einsätzen mit Gefühlsratsche

Einstellmaß ab Messbereich >25 mm einschließlich Etui

Funktionen / Functions: on/off, zero, mm/inch, Preset, ABS/INC

> mm < mm mm

Micrometer with interchangeable anvils

with non-rotating spindle

DIN 863/3 with 7 pairs of tips with ratchet friction thimble measuring standard range >25 mm including box

Digital micrometer IP54 water resistant with interchangeable anvils with non-rotating spindle with 7 pairs of tips with ratchet stop measuring standard range >25 mm including box

Einstellmaß measuring stand. range No.

0 - 25 0,001 6,5 – 201-47 25 - 50 0,001 6,5 25 201-48

Bügelmessschrauben mit gewölbten Messsflächen

DIN 863/1

Ableseteile mattverchromt einschließlich Etui

- 25

Tube micrometer for measuring curved surfaces

DIN 863/1

satin chromed reading parts including box

201-00 mit Friktionsratsche with ratchet friction thimble

Bügelmessschrauben mit Feinzeiger

Ableseteile mattverchromt

HM-Messflächen einschließlich Etui >

0 - 25 0,001 6,5 203-01

25 - 50 0,001 6,5 203-02

50 - 75 0,001 6,5 203-03

75 - 100 0,001 6,5 203-04

Digitale Bügelmessschraube IP54

spritzwassergeschützt, für Innenmessungen

Werksnorm HM-Messflächen mit Gefühlsratsche einschließlich Etui

Funktionen / Funktions: on/off, zero, mm/inch, Preset, ABS/INC

*mit Innenmessschnabel

Indication snap micrometer

satin chromed eading part carbide tipped measuring surfaces including box

Digital inside micrometer IP54

water resistant

work norm carbide tipped measuring surface with ratchet stop including box

201-10 mit Gefühlsratsche with ratchet stop 203-01 201-05

Feinzeiger Rachenlehre

zur hochgenauen Durchmesser- und Dickenmessung

zylindrischer Teile wie Wellen, Schäften und Bolzen mit Feineinstellung und Feststellschraube

Kräftiger Stahlbügel mit wärmedämmenden Griffschalen

Mess-und Gegentaster aus nichtrostendem gehärtetem Stahl

HM-Messflächen

Messflächen haben sehr hohe Ebenheit und Parallelität konstante Messkraft

Durchmesser Pinole und Messflächen 9 mm

Produkte werden feinstgeläppt und justiert ausgeliefert

Indicating snap gauge

for highly accurate measuring from diameter and thickness of cylindrical work pieces such as waves, shafts and bolts with fine adjustment and lock screw strong steel-frame with heat-insulating handles both anvils are made from hardened stainless steel carbide tipped measuring faces the measuring faces have excellent flatness and parallelism constant measuring force diameter spindle sleeve and measuring face 9 mm products are delivered micro-lapped and adjusted

ohne Feinzeiger

Feinzeiger (Seite 3/4)

Feinzeiger Rachenlehre mit Messschnäbel

zur hochgenauen Durchmesser- und Dickenmessung zylindrischer Teile wie Wellen, Schäften und Bolzen mit Feineinstellung und Feststellschraube

Kräftiger Stahlbügel mit wärmedämmenden Griffschalen

Mess-und Gegentaster aus nichtrostendem gehärtetem Stahl

HM-Messflächen

Messflächen haben sehr hohe Ebenheit und Parallelität konstante Messkraft

Durchmesser Pinole und Messflächen 9 mm

Produkte werden feinstgeläppt und justiert ausgeliefert zusätzliche Messschnäbel in Hartmetall, eingeläppt

Längenmessungen schmaler Ansätze an Wellen, Einstichentfernungen und Zentrierränder

Messung der Zahnweite (Wk) zur indirekten, bezugsfreien

Bestimmung der Zahndicke an Stirnrädern mit geraden und schrägen Zähnen.

Indicating snap gauge with measuring jaws

for highly accurate measuring from diameter and thickness of cylindrical work pieces such as waves, shafts and bolts with fine adjustment and lock screw

strong steel-frame with heat-insulating handles both anvils are made from hardened stainless steel carbide tipped measuring faces the measuring faces have excellent flatness and parallelism constant measuring force

diameter spindle sleeve and measuring face 9 mm products are delivered micro-lapped and adjusted. additional carbide measuring jaws, lapped length measurements narrow approaches waves, cut-in range and centering spigots

measurement width of teeth (Wk) for indirect, reference free determination of tooth thickness on spur gears with straight and bevel teeth

* ohne Feinzeiger

Feinzeiger (Seite 3/4)

Halter für Bügelmessschrauben

bis 300 mm Messbereich in vertikaler Richtung drehbar

Einbaumessschrauben drehende Spindel HM-Messflächen einschließlich Etui

> mm < mm a b i No.

0 - 6,5 0,01 6 6 - 210-70

0 - 13 0,01 9,5 9,5 - 210-71

0 - 25 0,01 10 15 - 210-72

0 - 25 0,01 12 17 - 210-73

0 - 25 0,01 10 15 4 210-76

0 - 25 0,001 12 17 - 210-75

Holder for micrometer for micrometer up to 300 mm adjustable in vertical direction

Micrometer heads rotatable spindle carbide scripped measuring faces including box

Einbaumessschraube mit Digitalanzeige

mit Gefühlsratsche einschließlich Etui

Funktionen / Features: on/off, zero, mm/inch, Preset, ABS/INC

Einbaumessschraube mit Digitalanzeige

Datenausgang RS232

Anzeige drehbar 270° mit nicht drehender Spindel einschließlich Etui

Funktionen / Features: on/off, zero, mm/inch, Preset, ABS/INC, Tol

Sonderzubehör

Accessory No.

Kabel Power RS

Cable Power RS 100-43RS

Kabel Power USB

Cable Power USB 100-43US

Digital micrometer heads with ratchet stop including box

Digital micrometer heads

data output RS232 rotatable dialface 270° with non rotate spindle including box

Innenmessschrauben in zusammensetzbarer Ausführung

Genauigkeit: (3 + Anzahl der Verlängerungen + L/50) µm einschließlich Etui

50 - 100 0,01 25 230-95

50 - 250 0,01 25 / 50 / 100 230-96

50 -

Innenmessschraube

Ableseteile mattverchromt HM-Messflächen einschließlich Etui

> mm < mm Stk / pc. No.

5 - 30 0,01 1 230-80

25 - 50 0,01 1 230-81

50 - 75 0,01 - 230-82

75 - 100 0,01 - 230-83

5 - 75 0,01 2 230-84

5 - 100 0,01 2 230-85

Tiefenmessschraube mit auswechselbaren Einsätzen

DIN 863-3

Ableseteile mattverchromt einschließlich Etui

> mm < mm mm No.

0 - 50 0,01 100 130-77

0 - 100 0,01 100 130-78

0 - 150 0,01 100 130-79

0 - 300 0,01 100 130-80

Internal micrometer extension rod type

Accuracy: (3 + number of extensions + L/50) µm including box

Internal micrometers jaw type

satin chromed reading parts carbide tipped measuring surfaces including box

Depth micrometer with exchangeable anvils

DIN 863-3

satin chromed reading parts including box

3 Punkt Innenmessschrauben

DIN 863

HM-Messflächen

Skala und Nonius matt verchromt geeignet zur Messung von Sackloch- und Durchgangsbohrungen selbstzentrierender Messkopf mit drei seitlich austretenden Messtastern mit Einstellring und Verlängerung im Alu-Koffer

3

point internal micrometer

DIN 863

carbide tipped measuring surfaces satin chromed scale and nonius suitable for measuring of blind and through bore-holes self centering measuring head with three anvils including setting ring and extension in alu case

Verlängerungen

100 x Ø 5,8 6 - 12 243-20 150 x Ø 11,8 12 - 20 243-30

150 x Ø 16 20 - 30 243-40

150 x Ø 23,4 30 - 50 243-41

150 x Ø 23,4 50 - 100 243-50

3

Punkt

Innenmessschrauben im Satz

DIN 863

HM-Messflächen

Skalenhülle und Hülse mattverchromt geeignet zur Messung von Sackloch- und Durchgangsbohrungen mit Einstellring und Verlängerung im Alu-Koffer

3 point internal micrometer in set

DIN 863

carbide tipped measuring surfaces satin chromed reading parts suitable for measuring of blind and through bore-holes with setting ring and extension in alu-case

3 Punkt Innenmessschraube

HM-Messflächen

Skala und Nonius matt verchromt geeignet zur Messung von Sackloch- und Durchgangsbohrungen

Lieferung ohne Einstellring und Verlängerung im Etui

- 125

-

150 - 175 0,005 0,005 0,5 145 242-63

175 - 200 0,005 0,005 0,5 145 242-64

200 - 225 0,005 0,005 0,5 145 242-65

225 - 250 0,005 0,005 0,5 145 242-66

250 - 275

- 300 0,005

3 Punkt Innenmessschraube

HM-Messflächen

Skalenhülle und Hülse mattverchromt geeignet zur Messung von Sackloch- und Durchgangsbohrungen im Etui

3 point internal micrometer

carbide tipped measuring surfaces

satin chromed scale and nonius suitable for measuring of blind and through bore-holes Delivery without setting ring and extension in case

Anmerkung zu den Artikeln 242-61 bis 242-68:

Der maximale Messbereich der Messbacken für 3-Punkt Innenmessschrauben beträgt 12,5 mm. Somit gbt es für die Messgeräte zwei Messbacken-Sätze, die gegebenenfalls gewechselt werden müssen.

Information for 242-61 to 242-68:

The maximum range of the anvils for 3 point micrometers is 12,5 mm for range higher 100mm. There are two anvil sets for each instruments, which have to be changed if needed.

3 point internal micrometer

carbide tipped measuring surfaces satin chromed scale and nonius suitable for measuring of blind and through bore-holes in case

* mit Einstellring with setting ring

Innenfeinmessgeräte mit Messuhr 0-3 mm im Etui

Innenfeinmessgeräte

fester Messbolzen aus Stahl beweglicher Messbolzen aus Hartmetall mit Messuhr im Etui

> mm < mm mm No.

18 - 35 100 0,01 231-03

35 - 50 150 0,01 231-04

50 - 160 150 0,01 231-05

160 - 250 250 0,01 231-06

250 - 450 250 0,01 231-07

18 - 35 100 0,001 231-13

35 - 50 150 0,001 231-14

50 - 160 150 0,001 231-15

160 - 250 250 0,001 231-16

Innenfeinmessgeräte in Sätzen

fester Messbolzen aus Stahl beweglicher Messbolzen aus Hartmetall mit Messuhr im Etui

250 - 450 250 0,001 231-17 > mm < mm No.

18 - 160 0,01 231-30 18 - 160 0,001 231-31

Bore gauge including dial indicator 0-3 mm in box

Bore gauge

fixed measuring points made of steel movable probe pin with carbide ball including dial indicator in

Bore gauges in set

fixed measuring points made of steel movable probe pin with carbide ball including dial indicator in box

Präzisionsmessuhr

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

Präzisionsmessuhr mit Stoßschutz

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

Mechanical dial indicator

metal housing

stem diameter 8 mm h6 bezel together with the outer dial can be rotated to set zero in any position outer ring with 2 movable tolerance marks in box

Mechanical dial indicator shockproof

metal housing stem diameter 8 mm h6 bezel together with the outer dial can be rotated to set zero in any position outer ring with 2 movable tolerance marks in box

Präzisionsmessuhr

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

10 0,01 X 58 0 - 100 290-01

30 0,01 - 58 0 - 100 290-03

50 0,01 - 78 0 - 100 290-04

80 0,01 - 58 0 - 100 290-05

1 0,001 X 58 0 - 200 290-06

5 0,001 X 58 0 - 200 290-07

Präzisionsmessuhr mit Stoßschutz

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

30 0,01 - 58 0 - 100 291-03

50 0,01 - 58 0 - 100 291-04

80 0,01 - 58 0 - 100 291-05

Mechanical dial indicator metal housing stem diameter 8 mm h6 bezel together with the outer dial can be rotated to set zero in any position outer ring with 2 movable tolerance marks in box

Mechanical dial indicator shockproof metal

stem diameter 8 mm h6 bezel together with the outer dial can be rotated to set zero in any position outer ring with 2 movable tolerance marks in box

Feinzeiger mit Stoßschutz

DIN 879/1

Metallgehäuse

Einspannschaft und Messbolzen aus rostfreiem Stahl

Feineinstellung unter Schutzhülse verstellbare Toleranzmarken

Einspannschaft 8 mm h6 im Etui

Comparator Gauge shockproof

DIN 879/1

metal housing

stem and spindle made of stainless steel fine adjustment screw under safety cap tolerance makers are easy to set stem diameter 8 mm h6 in box

Kleinmessuhr

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

Kleinmessuhr mit Stoßschutz

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

Kleinmessuhr

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf

Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

Mini mechanical dial indicator

metal housing

stem diameter 8 mm h6

bezel together with the outer dial can be rotated to set zero in any position

outer ring with 2 movable tolerance marks in box

Mini mechanical dial indicator shockproof

metal housing

stem diameter 8 mm h6

bezel together with the outer dial can be rotated to set zero in any position

outer ring with 2 movable tolerance marks in box

Mini mechanical dial indicator

metal housing

stem diameter 8 mm h6

bezel together with the outer dial can be rotated to set zero in any position

outer ring with 2 movable tolerance marks in box

Präzisionsmessuhr

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

0,01 x 58 0 - 100

0,01 x 58 0 - 100 S280-01*

30 0,01 - 58 0 - 100 280-02

50 0,01 - 78 0 - 100 280-03 1 0,001 x 58 0 - 200 280-10

* mit Klemmschraube with clamp screw

Präzisionsmessuhr mit Stoßschutz

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf Zeigernullstellung drehbar

Außenring mit 2 verstellbaren Toleranzmarken im Etui

x

Mechanical dial indicator

metal housing

stem diameter 8 mm h6

bezel together with the outer dial can be rotated to set zero in any position outer ring with 2 movable tolerance marks in box

Mechanical dial indicator shockproof

metal housing

stem diameter 8 mm h6

bezel together with the outer dial can be rotated to set zero in any position outer ring with 2 movable tolerance marks in box

Digitalmessuhren große LCD Anzeige Einspannschaft 8 mm h6 im Etui

Digital dial indicators big LCD display stem 8 mm h6 in box

Funktionen: Ein/Aus, Null, Hold mm/inch

Features: on/off, zero, hold, mm/inch

Digitalmessuhren Serie S_Di WORK

mit Datenausgang

Alugehäuse mit großer LCD-Anzeige

Frontplatte drehbar 270˚

Einspannschaft 8 mm h 6

Schutzart IP51

Große Auswahl der Funktionen (MIN/MAX/ DELTA, TOL, Umrechnungsfaktor, Vorwahlwert PRESET, AUTO, OFF usw.) konfigurierbar durch PC

Sparmodus und automatisches

Wiedereinschalten (SIS), absolutes System

S_Connect: Power USB / RS232 / Wireless im Etui

12,5 0,01 0,010 282-85

25,0 0,01 0,010 282-86 50,0 0,01 0,020

Sonderzubehör

Accessory

Kabel / wire Proximity USB

Kabel / wire Proximity RS232

Anlifthebel,

Anlifthebel,

Digital dial indicators serie S_Dial WORK with data output

aluminium housing big LCD display

rotating display 270˚ stem 8 mm h 6

protective system IP51

broad choice of functions (MIN/MAX/ DELTA, TOL, Factor, PRESET, AUTO, OFF etc.) configurable by PC automatic wake-up and sleeping mode (SIS system), absolute system

S_Connect: Power USB / RS232 / Wireless in box

Zubehör / Accessory: Anlifthebel / lifting lever

Digitale Kleinmessuhr mit Datenausgang RS232

Metallgehäuse

Ziffernblatt nicht drehbar

Einspannschaft Drm. 8 mm h6 im Etui

Sondermesseinsätze

Gewinde M 2,5

Verlängerungen / Extensions

Digital Mini dial indicator with data output RS232

metal housing non rotatable display stem diameter 8 mm h6 in box

Sonderzubehör

Accessory No.

Kabel Power RS

Cable Power RS 100-43RS

Kabel Power USB

Cable Power USB 100-43US

Special probe tips thread M 2,5

* Kugeldurchmesser bitte angeben * please name the ball diameter

Fühlhebelmessgerät

DIN 2270

Horizontal-Ausführung

HM-Kugel 2 mm

Einspannschaft Drm. 8 mm

Tastarm automatisch umkehrbar im Etui

0,8 0,01 32 281-11 0,2 0,002 32 281-21 0,8 0,01 40 281-31 0,2 0,002 40 281-41

Fühlhebelmessgerät

DIN 2270

Vertikale-Ausführung

HM-Kugel 2 mm

Einspannschaft Drm. 8 mm

Tastarm automatisch umkehrbar im Etui

Dial test indicator

DIN 2270 horizontal version carbide ball stem dia. 8 mm automatically reversing arm in box

Dial test indicator DIN 2270 vertical version carbide ball stem dia. 8 mm automatically reversing arm in box

Fühlhebelmessgerät

Horizontal-Ausführung

Messeinsatz Durchmesser 2 mm

Einspannschaft Drm. 4 mm und 8 mm

Tastarm automatisch umkehrbar im Etui

mm < mm mm No.

0,8 0,01 32 281-10

0,2 0,002 32 281-20

0,8 0,01 40 281-30

0,2 0,002 40 281-40

Fühlhebelmessgerät

Vertikale-Ausführung

Messeinsatz Durchmesser 2 mm

Einspannschaft Drm. 4 mm und 8 mm

Tastarm automatisch umkehrbar im Etui

mm < mm mm No.

0,8 0,01 32 281-50

0,2 0,002 32 281-60

0,8 0,01 40 281-70

0,2 0,002 40 281-80

Dial test indicator horizontal version probe tip dia. 2 mm stem dia. 4mm and 8 mm automatically reversing arm in box

Dial test indicator vertical version probe tip dia. 2 mm stem dia. 4mm and 8 mm automatically reversing arm in box 281-10 281-70

Digitales Fühlhebelmessgerät

Horizontal-Ausführung

Messeinsatz Drm. 2 mm

Einspannschaft Drm. 8 mm

Zifferblatt drehbar 360° im Etui

Funktionen: Ein/Aus, Null mm/inch, Tol

Functions: on/off, zero mm/inch, Tol

Sonderzubehör Accessory

Kabel

Kabel

0,001 36 281-91

Dickenmessgerät

in Taschenausführung

Messflächen gehärtet geschliffen und geläppt im Etui

Digital-Dickenmessgerät in Taschenausführung

Messflächen gehärtet geschliffen und geläppt im Etui

Funktionen: mm/inch, Ein/Aus, Null

Features: mm/inch, on/off, zero

Digital dial test indicator

horizontal version probe tip dia. 2 mm stem dia. 8 mm

dial face rotatable 360° in box

Quick thickness gauge

pocket-sized portable thickness gauge measuring surface hardened grounded and lapped in box

Digital thickness gauge

pocket-sized portable thickness gauge measuring surface hardened grounded and micro-lapped in box

Dickenmessgerät mit Tellermeßflächen Ø 10 mm Gewinde M 3 im Etui

Digital-Dickenmessgerät mit Datenausgang Opto RS 232 mit Tellermeßflächen Ø 10 mm Gewinde M 3 im Etui

Funktionen: mm/inch, Hold, Automatk Ein/Aus Functions: mm/inch, hold, Automatic on/off

Thickness gauge disc Ø 10 mm threads M 3 in box

Digital thickness gauge with data output Opto RS 232 disc Ø 10 mm threads M 3 in box

Tiefenmessgerät mit Messuhr und Brücke

Metallgehäuse

Einspannschaft Drm. 8 mm h6

Ziffernblatt durch Außenring auf Zeigernullstellung drehbar im Etui

0 - 10 0,01

x 16 284-70

0 - 30 0,01 80 x 16 284-75

Digitales Tiefenmessgerät mit Messuhr und Brücke

Metallgehäuse

Einspannschaft Drm. 8 mm h6

LCD Anzeige und Funktionstasten, 270° drehbar im Etui

Funktionen: mm/inch, Hold, Ein/Aus

Functions: mm/inch, hold, on/off

0 - 12,5 0,01

x 16

0 - 25 0,01 80 x 16 284-85

Tiefenmessbrücken

Auflagefläche gehärtet und fein geläppt

Aufnahmebohrung 8 mm H7 Messbrücke untereinander austauschbar

63 x 17

101,5 x 17 284-02

50 x 16 284-03*

80 x 16 284-04*

x 16

x 20

x 20

Dial depth gauge with dial indicator and base

metal housing stem diameter 8 mm h6

bezel together with the outer dial can be rotated to set zero in any position in box

Digital dial depth gauge with dial indicator and base

metal housing stem diameter 8 mm h6

LCD Display and function, can be rotated through 270° in box

Depth measuring base

connecting surface hardened and lapped bore of dia. 8 mm H7 base are interchangeable

Innen-Schnelltaster mit Uhr

1 fester und 1 beweglicher Tastarm mit HM-Messkugelaufnahmen zum Messen von Bohrungen und Innennuten

Schneiden R0,1mm

HM-Kugeln 0,6mm

HM-Kugeln 1mm

HM-Kugeln 1mm

HM-Kugeln 1mm

Caliper Gauge for Inside Measurements with dial indicator

1 fixed and 1 movable arm with carbide ball for the measurement of grooves and bores

Digitaler Innen-Schnelltaster mit Uhr

1 fester und 1 beweglicher Tastarm mit HM-Messkugelaufnahmen

Digitalanzeige des Absolutwertes

Durch Eingabe von Preset Werten können von einem beliebigen Wert aus die Abweichungen bestimmt werden.

Schneiden R0,1mm

HM-Kugeln 0,6mm

HM-Kugeln 1mm

HM-Kugeln 1mm *

HM-Kugeln 1mm **

Digital Caliper Gauge for Inside Measurements with dial indicator

1 fixed and 1 movable arm with carbide ball

digital display shows the absolute value by entering of preset values, deviations are collectable from any value

Außen-Schnelltaster mit Uhr

Zum Messen von Außennuten Wandstärken, Rohrwandungen Folien, Blechen usw.

HM – Kugel 1,5mm

Caliper Gauge for Outside Measurements with dial indicator for measuring outside grooves and other outside dimensions like wall thickness, tubes, foiles, sheets etc.

Außen-Schnelltaster mit Uhr

Zum Messen von Rohrwandungen

HM-Kugel 1,5mm

HM-Kugel 1,5 und 2,0 mm

Caliper Gauge for Outside Measurements with dial indicator for measuring tube walls

Digitaler Außen-Schnelltaster mit Uhr

Zum Messen von Außennuten, Wandstärken, Rohrwandungen, Folien, Blechen usw. Digitalanzeige des Absolutwertes Durch Eingabe von Preset Werten können von einem beliebigen Wert aus die Abweichungen bestimmt werden

Digital Caliper Gauge for Outside Measurements with dial indicator

for measuring outside grooves and other outside dimensions like wall thickness, tubes, foils, sheets etc. digital display shows the absolute value by entering of preset values, deviations are collectable from any value

Schlosserwinkel ohne Anschlag

verzinkt einzeln verpackt

100 x 70 20 x 5 300-00

150 x 100 20 x 5 300-01

200 x 130 20 x 5 300-02

250 x 160 25 x 5 300-03

300 x 180 25 x 5 300-04

*Lieferung ab Werk / delivered EXW

Schlosserwinkel mit Anschlag

verzinkt einzeln verpackt

100 x 70 20 x 5 300-19

150 x 100 20 x 5 300-10

200 x 130 20 x 5 300-11

250 x 160 25 x 5 300-12

300 x 180 25 x 5 300-13

*Lieferung ab Werk / delivered EXW

Werkstattwinkel ohne Anschlag

DIN 875/1

Spezialstahl einzeln verpackt

75 x 50 15 x 5 300-20

100 x 70 20 x 5 300-21

150 x 100 25 x 5 300-22

200 x 130 30 x 6 300-23

250 x 165 35 x 7 300-24

300 x 200 40 x 8 300-25

*Lieferung ab Werk / delivered EXW

Steel square without base

zinc coated individually packed

400 x 230 30 x 5 300-05

500 x 280 30 x 5 300-06

600 x 330 30 x 5 300-07

750 x 375 30 x 5 300-08 1000 x 500 30 x 5 300-09*

Steel square with base

zinc coated individually packed

400 x 230 30 x 5 300-14

500 x 280 30 x 5 300-15

600 x 330 30 x 5 300-16

750 x 375 30 x 5 300-17

1000 x 500 30 x 5 300-18*

Workshop square without base

DIN 875/1 special steel individually packed

400 x 265 45 x 10 300-26

500 x 330 50 x 10 300-27

600 x 400 50 x 10 300-28

750 x 500 60 x 12 300-29

1000 x 660 70 x 15 300-295*

Werkstattwinkel mit Anschlag

DIN 875/1

Spezialstahl einzeln verpackt

75 x 50 15 x 5 300-30

100 x 70 20 x 5 300-31

150 x 100 25 x 5 300-32

200 x 130 30 x 6 300-33

250 x 165 35 x 7 300-34

300 x 200 40 x 8 300-35

*Lieferung ab Werk / delivered EXW

Werkstattwinkel ohne Anschlag

DIN 875/2

Spezialstahl einzeln verpackt

75 x 50 15 x 5 300-40

100 x 70 20 x 5 300-41

150 x 100 25 x 5 300-42

200 x 130 30 x 6 300-43

250 x 165 35 x 7 300-44

300 x 175 35 x 7 300-45

*Lieferung ab Werk / delivered EXW

Werkstattwinkel mit Anschlag

DIN 875/2

Spezialstahl einzeln verpackt

75 x 50 15 x 5 300-50

100 x 70 20 x 5 300-51

150 x 100 25 x 5 300-52

200 x 130 30 x 6 300-53

250 x 165 35 x 7 300-54

300 x 175 35 x 7 300-55

*Lieferung ab Werk / delivered EXW

Workshop square with base

DIN 875/1 special steel individually packed

400 x 265 45 x 10 300-36

500 x 330 50 x 10 300-37

600 x 400 50 x 10 300-38

750 x 500 60 x 12 300-39 1000 x 660 70 x 15 300-395*

Workshop square without base

DIN 875/2 special steel individually packed

400 x 200 35 x 7 300-46

500 x 250 40 x 8 300-47

600 x 300 40 x 8 300-48

750 x 375 45 x 10 300-49

1000 x 500 50 x 10 300-495*

Workshop square with base

DIN 875/2 special steel individually packed

400 x 200 35 x 7 300-56

500 x 250 40 x 8 300-57

600 x 300 40 x 8 300-58

750 x 375 45 x 10 300-59

1000 x 500 50 x 10 300-595*

Präzisions-Stahlwinkel ohne Anschlag

rostfrei

DIN 875/0

einzeln verpackt

75 x 50 15 x 5 300-60

100 x 70 20 x 5 300-61

150 x 100 25 x 5 300-62

200 x 130 30 x 6 300-63

Präzisions-Stahlwinkel mit Anschlag

rostfrei

DIN 875/0

einzeln verpackt

75 x 50 15 x 5 300-70

100 x 70 20 x 5 300-71

150 x 100 25 x 5 300-72

200 x 130 30 x 6 300-73

Präzisions-Stahlwinkel ohne Anschlag

rostfrei

DIN 875/1

einzeln verpackt

75 x 50 15 x 5 300-80

100 x 70 20 x 5 300-81

150 x 100 25 x 5 300-82

200 x 130 30 x 6 300-83

250 x 165 35 x 7 300-84

300 x 200 40 x 8 300-85

*Lieferung ab Werk / delivered EXW

Precision square without base

stainless steel DIN 875/0 individually packed

250 x 165 35 x 7 300-64

300 x 200 40 x 8 300-65

400 x 265 45 x 10 300-66

500 x 330 50 x 10 300-67

Precision square with base

stainless steel DIN 875/0 individually packed

250 x 165 35 x 7 300-74

300 x 200 40 x 8 300-75

400 x 265 45 x 10 300-76

500 x 330 50 x 10 300-77

Precision square without base

steel DIN 875/1 individually packed

400 x 265 45 x 10 300-86

500 x 330 50 x 10 300-87

600 x 400 50 x 10 300-88

750 x 500 60 x 12 300-89

1000 x 660 70 x 15 300-895*

Präzisions-Stahlwinkel mit Anschlag

rostfrei

DIN 875/1

einzeln verpackt

mm mm No.

75 x 50 15 x 5 300-90

100 x 70 20 x 5 300-91

150 x 100 25 x 5 300-92

200 x 130 30 x 6 300-93

250 x 165 35 x 7 300-94

300 x 200 40 x 8 300-95

*Lieferung ab Werk / delivered EXW

Präzisions-Haarwinkel

rostfrei

DIN 875/00

einzeln verpackt

Precision square with base

stainless steel DIN 875/1 individually packed

x 265 45 x 10 300-96 500 x 300 50 x 10 300-97

x 400 50 x 10 300-98

750 x 500 60 x 12 300-99 1000 x 660 70 x 15 300-995* mm mm No.

50 x 40 14 x 4 301-10

75 x 50 16 x 4 301-11

100 x 70 20 x 5 301-12

Schnittmacherwinkel

gehärtet, rostfrei

DIN 875/00

einzeln verpackt

25 x 20 10 x 3 301-01

40 x 28 10 x 3 301-02

Präzisions-Haarwinkel mit Anschlag

rostfrei

DIN 875/00

einzeln verpackt

50 x 40 14 x 10 301-20

75 x 50 14 x 10 301-21

100 x 70 16 x 10 301-22

Knife edge square

stainless steel DIN 875/00 individually packed

No. 150 x 100 28 x 6 301-13 200 x 130 30 x 7 301-14

Squares for tool-maker

hardened, stainless steel DIN 875/00 individually packed

Knife edge square with base

stainless steel DIN 875/00 individually packed

150 x 100 20 x 12 301-23 200 x 130 24 x 14 301-24

Haarlineale

rostfreier Stahl

DIN 874/00 mit Handwärmeschutz einzeln verpackt

Knife edge straight

stainless steel

DIN 874/00 thermally insulated individually packed

Messzeugsatz für Werkzeugmacher

rostfreier Stahl

Genauigkeit 00

Bestehend aus:

1 Haarlineal 100 mm

1 Haarwinkel 75 x 50 mm

1 Haarwinkel 40 x 28 mm

1 Haarwinkel 25 x 20 mm

1 Endmassanreisser 9 x 9 x 60 mm einschließlich Etui

Toolmaker instrument set

stainless steel grade 00 consisting of:

1 straight edge 100 mm

1 precision square 75 x 50 mm

1 precision square 40 x 28 mm

1 precision square 25 x 20 mm

1 indicator block scriber 9 x 9 x 60 mm including box

Verstellbarer Haarwinkel

Lineal mit Haarmessflächen

gehärtet und geläppt

Genauigkeit ± (2 + L / 100)µm einschließlich Etui

Adjustable hair square

hair edges hardened and lapped accuracy ± (2 + L / 100)µm including soft box

Sechskantwinkel 120° ohne Anschlag

DIN 875/2

Spezialstahl einzeln verpackt

mm mm No.

75 x 75 18 x 5 301-55

100 x 100 20 x 5 301-56

Achtkantwinkel 135° ohne Anschlag

DIN 875/2

Spezialstahl einzeln verpackt

mm mm No.

75 x 75 18 x 5 301-53

100 x 100 20 x 5 301-54

Achtkantwinkel 135° mit Anschlag

DIN 875/2

Spezialstahl einzeln verpackt

mm mm No.

120 x 80 20 x 5 301-57

150 x 100 20 x 5 301-58

200 x 130 25 x 5 301-59

Hexagon squares 120° without base

DIN 875/2 special steel individually packed

Octagon squares 135° without base

DIN 875/2

special steel individually packed

Octagon squares 135° with base

DIN 875/2

special steel individually packed

Spitzwinkel 45° ohne Anschlag

DIN 875/2

Spezialstahl einzeln verpackt

mm mm No.

120 x 80 20 x 5 301-60

150 x 100 20 x 5 301-61

200 x 130 25 x 5 301-62

Spitzwinkel 45° mit Anschlag

Werksnorm Spezialstahl einzeln verpackt

mm mm No.

120 x 80 20 x 5 301-63

150 x 100 20 x 5 301-64

Acute angle squares 45° without base

DIN 875/2 special steel individually packed

301-60

Acute angle squares 45° with base works norm special steel individually packed

200 x 130 25 x 5 301-65 301-63

Zentrierwinkel

DIN 875/1

verchromt

Spezialstahl einzeln verpackt

mm Ø bis/until No.

100 x 70 90 301-70

150 x 130 190 301-71

200 x 150 220 301-72

250 x 160 230 301-74

300 x 180 280 301-73

400 x 250 380 301-76

500 x 330 530 301-77

Centre square

DIN 875/1 chrome coated special steel individually packed

Flanschenwinkel

Verzinkte Ausführung

mm mm No.

300 x 300 30 x 5 304-01

400 x 400 30 x 5 304-02

500 x 500 30 x 5 304-03

600 x 600 30 x 5 304-04

800 x 800 30 x 5 304-05

Stellwinkel (Schmiegen)

Verzinkte Ausführung 3-teilig

150 20 x 5 304-09

200 20 x 5 304-10

250 20 x 5 304-11

300 25 x 5 304-12

400 25 x 5 304-13

500 25 x 5 304-14

Flange Squares galvanized finish

Adjustable Squares galvanized finish three parts

Gradmesser 10-170° verstellbare Schiene mattverchromt einzeln verpackt

Ø mm L mm No.

100 150 301-95

150 300 301-96

200 400 301-97

250 500 301-98

300 600 301-99

Gradmesser 0-180° mit Feststellschraube mattverchromt einzeln verpackt

Ø mm L mm No.

80 120 301-86

120 150 301-87

150 200 301-88

200 300 301-89

300 500 301-90

Protractors 10-170° moveable blade satin chromed individually packed

301-95

Protractors 0-180° lock screw satin chromed individually packed

Präzisions-Universal Winkelmesser

parallaxfreie Ablesung

Noniuswert: 5’

rostfreier Stahl, gehärtet

Kreisteilung: 4 x 90°

Feststellschraube

Feineinstellung

Ableseteile mattverchromt

einschließlich Etui

Precision-Universal bevel protractor

parallaxfree reading reading: 5arc minutes via vernier stainless steel, hardened circle division: 4 x 90°

lock screw fine adjustment satin chromed reading parts including box

Digitaler Universal Winkelmesser

rostfreier Stahl

Feineinstellung

großes LCD Display

Ablesung 0,008° / 30’

Genauigkeit +/- 5’

Messbereiche 0 - 360°

Position 1x360°, 2x180°, 4x90° einschließlich Etui

Digitaler Universal Winkelmesser mit elektronischer Winkelmessung

großes LCD Display

Feineinstellung

mechanische Teile aus rostfreiem Stahl

Umkehrung der Messrichtung

Messbereiche 1x360°, 2x180°, 4x90°

Genauigkeit +/- 2’

Ablesung 0,01° / 1’

einschließlich Etui

Precision-Universal bevel protractor

stainless steel fine adjustment large LCD display reading 0,008° / 30’ accuracy +/- 5’ measuring range 0 - 360° position 1x360°, 2x180°, 4x90° including box

Digital Universal bevel protractor with electronic angular measurement

large LCD display fine adjustment mechanical parts in stainless steel selection of measuring direction range: 1x360°, 2x180°, 4x90° accuracy +/- 2’ reading 0,01° / 1’ including box

Ersatzschiene / blade spare part

Reißnadel

aus Stahl gerade und ganz gehärtet gerändelter Griff

Reißnadel aus Stahl eingeschraubte Nadel mit Griffstück und ganz gehärtet

Reißnadel aus Stahl, gehärtet mit gerändeltem Griffstück je eine gerade und gebogene Nadel

Scriber made of steel straight and fully hardened knurled handle

Scriber made of steel screwed needle with handle and fully hardened

Scriber steel, hardened with knurled handle one each straight and bent needle

Reißnadel

Stahl vernickelt mit Kunststoffgriff je eine gerade und gebogene Nadel

Länge length mm

Grifflänge handle length mm No.

220 80 1100-004

Reißnadel

gerade mit Kunststoffgriff mit Hartmetallspitze

1100-005

Reißnadel

Sechskant aus Stahl mit Hartmetall-Spitze mit Ansteckclip

Länge length mm No.

150 1100-006

Scriber

steel nickel-plated with plastic handle one each straight and bent needle

1100-004

Scriber straight with plastic grip with carbide tip

Länge length mm

Grifflänge handle length mm

Reißnadellänge scriber length mm No. 172 120 50 1100-005

Scriber hexagon steel with carbide tip with clip

1100-006

Reißnadel

Kugelschreiberform mit Clip mit Hartmetall-Spitze verchromt mit gummiertem Griff

Scriber pen shape with clip with carbide tip chrome plated with rubber handle

Reißnadel

Kugelschreiberform mit Clip mit Hartmetall-Spitze mit Fallmechanik

Länge eingefahren length retracted mm Länge ausgefahren length extended

Scriber pen shape with clip with carbide tip case with mechanics

Länge

Reißnadel

Hohler Stahlschaft mit Kunststoffüberzug und Klemmfutter Spitzen gehärtet und auswechselbar mit 12 Ersatzspitzen, die im Schaft aufbewahrt sind

Scriber

hollow steel shaft with plastic cover and clamping chuck tips hardened and replaceable with 12 replacement tips, which are stored in the shaft

Messkeile

zum Messen und Kontrollieren von Schlitzen und Nuten

Measuring wedges for measuring and controlling of slots and grooves >

0,5 - 7 0,1

2,0 - 7 0,1

0,5 - 11 0,1

0,5 - 11 0,1

Konische Lochlehre

Spezialstahl gehärtet Griff gerändelt

1 - 5

15

- 30

30 - 45

Millimeter-Lochlehre

aus Stahl gehärtet und poliert

Stahl, mattverchromt steel satin chromed 1200-001

Stahl, mattverchromt steel satin chromed 1200-002

Stahl, mattverchromt steel satin chromed 1200-003

Kunststoff plastics 1200-004

1200-002

Conical hole gauge

special steel hardened knurled handle

Drill gauge steel hardened and polished

Federzirkel

mit festen Spitzen Spitzen gehärtet

Federzirkel

mit auswechselbaren Spitzen Spitzen gehärtet

Federlochzirkel (Innentaster)

Spitzen gehärtet

Spring dividers with solid points hardened points

Länge length

mm No.

100 1400-001

125 1400-002

150 1400-003

175 1400-004

200 1400-005

250 1400-006

300 1400-007

Spring dividers with interchangeable points hardened points

Länge

length

mm No.

125 1400-008

150 1400-009

175 1400-010

200 1400-011

250 1400-012

300 1400-013

Inside spring calipers hardened points

Länge length

mm No.

125 1400-014

150 1400-015

200 1400-016

250 1400-017

300 1400-018 1400-001 1400-008 1400-014

Ersatzspitzenpaar, gehärtet spare point pair, hardened 1400-060

Federgreifzirkel (Außentaster)

Spitzen gehärtet

Länge length mm No.

150 1400-019

200 1400-020

250 1400-021

300 1400-022

Spitzzirkel

Spitzen gehärtet

Länge length mm No.

150 1400-023

200 1400-024

250 1400-025

300 1400-026

400 1400-027

500 1400-028

Bogenzirkel

ohne/mit Bleistifthalter

Spitzen gehärtet mit Nietscharnier

Länge length mm ohne Bleistifthalter without pencil holder No. mit Bleistifthalter with pencil holder No.

150 1400-029 1400-035

200 1400-030 1400-036

250 1400-031 1400-037

300 1400-032 1400-038

400 1400-033 -

500 1400-034

Outside calipers hardened points

Dividers hardened points

Bow dividers without/with pencil holder hardened points rivet hinge

Außentaster

Blankstahl gestanzt mit Nietscharnier

Innentaster

Blankstahl gestanzt mit Nietscharnier

Stangenzirkel aus Stahl mit flacher Stange aus Stahl, mit gehärteten auswechselbaren Spitzen flache Stange mit Feineinstellung mm-Teilung und 1/10 Ablesung

Outside calipers

special steel rivet hinge

Länge length

mm No.

150 1400-039

200 1400-040

250 1400-041

300 1400-042

400 1400-043

500 1400-044

Inside calipers

special steel rivet hinge

Länge length

mm No.

150 1400-045

200 1400-046

250 1400-047

300 1400-048

400 1400-049

500 1400-050

Beam trammel

steel with hardened interchangeable points flat beam with fine adjustment mm-graduation and 1/10 reading

> mm < No.

500 1400-051

1000 1400-052

2000 1400-053

Paar Ersatzspitzen aus Hartmetall pair spare points made of carbide metal 1400-061

Paar Ersatzspitzen aus gehärtetem Stahl pair spare points made of hardened steel 1400-062

Schweißnahtlehre

aus Aluminium

zum Messen von Flach- und Eckschweißnähten

Welding gauge made of aluminum for measuring of flat- and welding seams in corners Ecknähte

Schweißnahtlehre

aus Stahl fächerartig mit 12 Blatt zum Prüfen von Schweißnähten an rechtwinklig geschweißten Ecken

Schweißnahtlehre

aus rostfreiem Stahl zum Messen von Flach- und Eckschweißnähten mit Winkel 60°, 70°, 80° und 90° zur Prüfung der V-Naht an Flachschweißnähten

Welding gauge made of steel fan-shaped with 12 blades for checking of welding seams at rectangular welded corners

> mm < No. 3 - 12 1000-002

Welding gauge made of stainless steel for measuring of flat- and welding seams in corners with angles of 60°, 70°, 80° and 90° in order to observe the required V-seam-angle at flat welds

> mm < mm No.

0 - 20 0,1 1000-003

Digital-Schweißnahtlehre

aus rostfreiem Stahl, gehärtet und geschliffen zum Messen von Flach- und Eckschweißnähten mit Winkel 60°, 70°, 80° und 90° zur Prüfung der V-Naht an Flachschweißnähten

Universal-Schweißnahtlehre

aus rostfreiem Stahl Ablesegenauigkeit 0,1 mm zur einfachen und schnellen Kontrolle der Schweißnahtabmessungen

Digital welding gauge made of stainless steel, hardened and ground for measuring of flat- and welding seams in corners with angles of 60°, 70°, 80° and 90° in order to observe the required V-seam-angle at flat welds

Universal welding gauge made of stainless steel reading accuracy 0,1 mm for checking dimensions of the welding seam easily and quickly

Universal-Gewindestahl-Schleiflehre für Spitz- und Flachgewinde

Einschnitte für 45 / 53,8 / 55 / 60°

mm No.

60 x 25 1200-030

Komb. Dreh- und Gewindestahllehre

Trapez, Whitworth und metr. Gewinde für Winkel von 40-80°

mm No.

90 x 40 303-30

Komb. Dreh- und Gewindestahllehre

Flachgewinde, Trapezgewinde Spitzgewinde 55° und 60°

mm No.

85 x 40 303-31

Komb. Dreh- und Gewindestahllehre mit Freiwinkelanschlag 0-30°

Trapez, Whitworth und metr. Gewinde für Winkel von 40-80°

mm No.

85 x 40 1200-036

Universal thread cutting tool gauge for V-threats and square threats cuts for 45 / 53,8 / 55 / 60°

Combined thread cutter and lathe tool gauge for Trapez, Whitworth and metric threads from 40-80°

Combined thread cutter and lathe tool gauge for square, ACME and angled threads 55° and 60°

Combined thread cutter and lathe tool gauge with clearance angle stop 0-30° for Trapez, Whitworth and metric threads for angles from 40-80°

Spitz-Gewindestahl-Schleiflehre für 60° metrische Gewinde

mm No.

58 x 19 1200-034

Spitz-Gewindestahl-Schleiflehre für 55° Whitworth Gewinde

mm No.

68 x 20 1200-035

Spiralbohrer-Schleiflehre

für Spiralbohrer mit einem Spitzwinkel von 118° bis 50 mm Durchmesser

mm No. 112 x 44 1200-031

Spiralbohrer-Schleiflehre mit Zeiger

Messbereich 30-160°

mm No.

Angled threat cutter gauge for metric thread 60°

80 x 45 1200-032 1200-034 1200-035

Angled threat cutter gauge for Whitworth thread 55°

Twist drill grinding gauge for twist drills having 118° top rake up to 50 mm in diameter

Twist drill grinding gauge with pointer measuring range 30-160°

Universal-Schleiflehre

Einsetzbar als Spiralbohrer-Schleiflehre, Gewindestahllehre, Vierkant- und Sechskantwinkel 55°, 60°, 118°, und 120° für Bohrerdurchmesser bis 60 mm Teilung in mm/Zoll

mm No. 95 x 65 1200-033

Fühlerlehren

rostfrei

Blattlänge 100 mm, konisch mit Feststellmutter

> mm < Stk./pc. No.

0,05-0,50 8 303-35

0,05-1,00 13 303-36

0,05-1,00 20 303-37

Radienschablone

Konkav und Konvex gefräste Ausführung mit Feststellmutter

Universal grinding gauge

applicable as twist drill grinding gauge, center gauge, hexagon and right angle 55°, 60°, 118°, and 120° for drill diameter up to 60 mm reading in mm/inch

Feeler gauge sets stainless steel blade length 100 mm, tapered with lock nut

Radius gauge set concave and convex milled design with lock nut

> mm < Stk. je konkav, je konvex pc. each concave, each convex No. No.

1,0-7,0 17 303-20 303-23 7,5-15,0 16 303-21 303-24 15,5-25,0 15 303-22 303-27

Gewindeschablone

> mm < Stk./pc. No.

0,25 - 6,00 24

0,25 - 6,00

4 - 62

8 - 28 58

0,25 - 6,00

4 - 62 52

/ metric 303-10

Metrisch / 55° Whitworth / 55° Rohrgewinde

Screw pitch gauges

303-10

Richtwaage

DIN 877

Gehäuse aus Spezialguss

leichte Justierbarkeit

Messfläche prismatisch einschließlich Etui

L x B x H mm mm No.

150x40x43 0,05 302-01

150x40x43 0,02 302-02

200x40x43 0,05 302-03

200x40x43 0,02 302-04

300x40x43 0,05 302-05

300x40x43 0,02 302-06

Rahmenrichtwaagen

DIN 877

Gehäuse aus Spezialguss

leichte Justierbarkeit

Messfläche prismatisch einschließlich Etui

L x B x H mm mm No.

150x150x40 0,05 302-10

150x150x40 0,02 302-11

200x200x40 0,05 302-12

200x200x40 0,02 302-13

250x250x40 0,05 302-14

250x250x40 0,02 302-15

Precision level

DIN 877

frame made of special cast easy adjustment prismatic measuring surface including box

Precision level

DIN 877

frame made of special cast easy adjustment prismatic measuring surface including box

Digitale Richtwaagen

Gehäuse aus Aluminium

Messbereich 360° (4 x 90°) mit Nullpunktstellung

Haltefunktion

Reset-und Eigenkalibriermodus

Grundplatte mit V-Nut

Batterie: 9 Volt, automatische Abschaltung

Datenausgang (nur bei 302-17)

L x B x H mm

153x31x51 0,1° 0°-10°±0,1° 10°-80°±0,2° 80°-90°±0,1°

153x31x51 0,01° 0°-10°±0,05° 10°-80°±0,2° 80°-90°±0,1°

Digitale Richtwaage

Gehäuse aus Aluminium

Messbereich 360° (4 x 90°) mit Nullpunktstellung

Haltefunktion

große LCD-Anzeige mit Ein-/Ausknopf

L x B x H mm

152x33x59 0,1° ±0,1°

Digitale Mini-Richtwaage

Gehäuse aus Aluminium

Messbereich ±180° mit Nullpunktstellung große LCD-Anzeige mit Ein-/Ausknopf

L x B x H mm

51x33x51 0,1° ±0,1°

Digital precision level

aluminium frame range 360° (4 x 90°) zero setting hold function

reset and calibration V-slot

battery: 9 V, automatic switch-off No. 302-17 with data output

Digital precision level

aluminium frame range 360° (4 x 90°) zero setting hold function big LCD-display with on/off button

Digital mini-level

aluminium frame range ±180° zero setting big LCD-display with on/off button

Prismenpaare - ungehärtet -

mit Einschnitt 90°

Genauigkeit ± 0,064 mm

Standardausführung aus Spezialgusseisen paarweise fein geschliffen und justiert Lieferung paarweise

Pair of prisms - unhardened -

angle 90° accuracy ± 0,064 mm basic version is made in cast iron pairwise grinded and justified delivered in pairs mm Ø mm No.

100x40x30 6 - 40 580-40

150x50x40 8 - 50 580-41

200x70x50 8 - 70 580-42

Prismenpaare - gehärtet -

mit Einschnitt 90°

Genauigkeit ± 0,004 mm in Präzisionsausführung aus Stahl paarweise fein geschliffen und justiert Lieferung paarweise

Pair of prisms - hardened -

angle 90° accuracy ± 0,004 mm basic version is made in cast iron pairwise grinded and justified delivered in pairs mm Ø mm No.

75x35x30 5 - 40 580-44

100x47x40 5 - 55 580-45

150x55x45 5 - 60 580-46

200x65x55 5 - 75 580-47

250x85x70 5 - 100 580-48

Magnet-Mess- und Spannprisma - ungehärtet -

abschaltbarer Magnet aus Stahl

Messsflächenprisma ungehärtet

Genauigkeit 0,004 mm

x 67 6 - 66

6 - 70

x 67 6 - 66

x 70 6 - 70 Paar pair

Magnet-Mess- und Spannprisma - gehärtet -

abschaltbarer Magnet aus Stahl

Messsflächenprisma gehärtet

Genauigkeit 0,004 mm

x 67 6 - 66

100 x 70 6 - 70 einzel

80 x 67 6 - 66 Paar pair

100 x 70 6 - 70 Paar pair

Magnetic measuring and clamping prism - unhardened -

detachable magnet made in steel measuring surface unhardened accuaracy: 0,004 mm

Magnetic measuring and clamping prism - hardened -

detachable magnet made in steel measuring surface hardened accuaracy: 0,004 mm

Doppel-Prismenpaare - gehärtet -

Genauigkeit 0,01 mm

Stahl gehärtet, mit Spannbügel Lieferung paarweise

Twin-prismatic pairs - hardened -

accuracy 0,01 mm steel hardened, with spring clip delivered in pairs mm Ø mm No.

40x35x35 25 580-30

70x45x41 40 580-31

70x63x44 40 580-32

Doppel-Prismenpaare in Präzisionsausführung - gehärtet -

Genauigkeit 0,004 mm

Stahl gehärtet, mit Spannbügel Lieferung paarweise

Twin-prismatic pairs in precisions version - hardenedaccuracy 0,004 mm steel hardened, with spring clip delivered in pairs mm Ø mm No.

24x20x20 2-15 580-33

50x40x40 5-30 580-34

75x55x55 5-50 580-35

100x75x75 7-70 580-36

Doppel-Prismenpaare „rostfrei“ in Präzisionsausführung - gehärtet -

Genauigkeit 0,004 mm

Rostfreier Stahl gehärtet, mit Spannbügel Lieferung paarweise

Twin-prismatic pairs „stainless“ in precisions version - hardened -

accuracy 0,004 mm

stainless steel hardened, with spring clip delivered in pairs mm Ø mm No.

50x40x40 5-30 580-37

75x55x55 5-50 580-38

100x75x75 7-70 580-39

Winkelprismen

stufenlos verstellbar gehärtet und geschliffen

Winkelskalierung 0°-60°

Ablesegenauigkeit 10° über Nonius mit Feststellschraube

Angle prism stepless movable hardened and grounded angle scale 0°-60° reading accuracy 10° over nonius with locking screw

102 46 49

102 30 49

75 25 36

102 47 48

102 30 48

75 25 32

* Artikel 580-23 / -24 / -25 mit Schneckengetriebe

* item 580-23 / -24 / -25 with worm gear

Grenzlehrdorne

Gut-und Ausschussseite Lehrenstahl

Genauigkeit nach DIN 7150-2

Baumaße nach DIN 2245 feinst bearbeitet

4,5

Sondergrößen auf Anfrage / Please ask for special sizes

Plain plug gauges

Go and NoGo side hardened steel accuracy according DIN 7150-2 sizes DIN 2245 grinded

Grenzlehrdorne

Gut-und Ausschussseite Lehrenstahl

Genauigkeit nach DIN 7150-2

Baumaße nach DIN 2245 feinst bearbeitet

Sondergrößen auf Anfrage / Please ask for special sizes

Plain plug gauges

Go and NoGo side hardened steel accuracy according DIN 7150-2 sizes DIN 2245 grinded

Einstellringe nach DIN 2250 C

aus Lehrenstahl

gehärtet, entspannt, feinst bearbeitet

mm No.

2 410-02

2,2 411-22

2,5 411-25

2,8 411-28

3 410-03

3,5 411-35

4 410-04

4,5 411-45

5 410-05

5,5 411-55

6 410-06

7 410-07

8 410-08

9 410-09

10 410-10 11 410-11

12 410-12

13 410-13

14 410-14

mm No. 15 410-15

16 410-16 17 410-17 18 410-18 19 410-19

20 410-20 21 410-21 22 410-22 23 410-23 24 410-24 25 410-25 26 410-26 27 410-27 28 410-28 29 410-29 30 410-30 31 410-31 32 410-32

Grenzrachenlehre DIN 2230

aus Lehrenstahl

gehärtet, entspannt, feinst bearbeitet doppelmäulig mit Gut-und Ausschußseite

Setting ring gauges DIN 2250 C hardened, grinded steel

Limit

snap gauges DIN 2230

steel

hardened, grinded with double end jaws Go and NoGo side

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Metrisches ISO-Regelgewinde, rechts DIN 13

Lehrenmaße nach DIN ISO 1502

Größe

M 2 430-02 432-02 440-02 442-02

M 2,2 431-22 – 441-22 443-22

M 2,5 431-25 – 441-25 443-25

M 3 430-03 432-03 440-03 442-03

M 3,5 431-35 – 441-35 443-35

M 4 430-04 432-04 440-04 442-04

M 4,5 431-45 – 441-45 443-45

M 5 430-05 432-05 440-05 442-05

M 6 430-06 432-06 440-06 442-06

M 7 430-07 432-07 440-07 442-07

M 8 430-08 432-08 440-08 442-08

M 9 430-09 432-09 440-09 442-09

M 10 430-10 432-10 440-10 442-10

M 12 430-12 432-12 440-12 442-12

M 14 430-14 432-14 440-14 442-14

M 16 430-16 432-16 440-16 442-16

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Metrisches ISO-Regelgewinde, rechts DIN 13

Lehrenmaße nach DIN ISO 1502

M 2,0x0,35 450-02 460-02 470-02

M

Go and NoGo thread plug gauges and thread ring gauges

ISO-metric thread, right DIN 13 gauge dimensions acc. DIN ISO 1502

Größe size Gewinde Lehrdorne

Gewinde

Sondergrößen auf Anfrage / Please ask for special sizes

Go and NoGo thread plug gauges and thread ring gauges

ISO-metric thread, right DIN 13 gauge dimensions acc. DIN ISO 1502

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Metrisches ISO-Feingewinde, rechts DIN 13 Lehrenmaße nach DIN ISO 1502

Größe size Gewinde Lehrdorne

M 6x0,75 452-06 462-06 472-06

M 7x0,75 452-07 462-07 472-07

M 8x0,75 452-08 462-08 472-08

M 10x0,75 452-10 462-10 472-10

M 12x0,75 452-12 462-12 472-12

Größe size Gewinde Lehrdorne 6H

Gewinde Gut Lehrringe 6g

Gewinde Ausschuß Lehrringe 6g

M 8x1 453-08 463-08 473-08

M 9x1 453-09 463-09 473-09

M 10x1 453-10 463-10 473-10

M 11x1 453-11 463-11 473-11

M 12x1 453-12 463-12 473-12

M 13x1 453-13 463-13 473-13

M 14x1 453-14 463-14 473-14

M 15x1 453-15 463-15 473-15

M 16x1 453-16 463-16 473-16

M 17x1 453-17 463-17 473-17

M 18x1 453-18 463-18 473-18

M 20x1 453-20 463-20 473-20

M 21x1 453-21 463-21 473-21

M 22x1 453-22 463-22 473-22

M 23x1 453-23 463-23 473-23

M 24x1 453-24 463-24 473-24

M 25x1 453-25 463-25 473-25

M 26x1 453-26 463-26 473-26

M 27x1 453-27 463-27 473-27

M 28x1 453-28 463-28 473-28

M 30x1 453-30 463-30 473-30

M 32x1 453-32 463-32 473-32

M 33x1 453-33 463-33 473-33

Go and NoGo thread plug gauges and thread ring gauges

ISO-metric fine thread, right DIN 13 gauge dimensions acc. DIN ISO 1502

Sondergrößen auf Anfrage / Please ask for special sizes

14x1,25 454-03 464-03 474-03

Größe size Gewinde Lehrdorne

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Metrisches ISO-Feingewinde, rechts DIN 13 Lehrenmaße nach DIN ISO 1502

M12x1,5 454-12 464-12 474-12

M14x1,5 454-14 464-14 474-14

M16x1,5 454-16 464-16 474-16

M18x1,5 454-18 464-18 474-18

M20x1,5 454-20 464-20 474-20

M22x1,5 454-22 464-22 474-22

M24x1,5 454-24 464-24 474-24

M25x1,5 454-25 464-25 474-25

M26x1,5 454-26 464-26 474-26

M27x1,5 454-27 464-27 474-27

M28x1,5 454-28 464-28 474-28

M30x1,5 454-30 464-30 474-30

M32x1,5 454-32 464-32 474-32

M33x1,5 454-33 464-33 474-33

M34x1,5 454-34 464-34 474-34

M35x1,5 454-35 464-35 474-35

M36x1,5 454-36 464-36 474-36

M38x1,5 454-38 464-38 474-38

M39x1,5 454-39 464-39 474-39

M40x1,5 454-40 464-40 474-40

M42x1,5 454-42 464-42 474-42

M45x1,5 454-45 464-45 474-45

M48x1,5 454-48 464-48 474-48

M50x1,5 454-50 464-50 474-50

Go and NoGo thread plug gauges and thread ring gauges

ISO-metric fine thread, right DIN 13 gauge dimensions acc. DIN ISO 1502

Sondergrößen auf Anfrage / Please ask for special sizes

M85x1,5 454-85 464-85 474-85

M88x1,5 454-88 464-88 474-88

M90x1,5 454-90 464-90 474-90

M92x1,5 454-92 464-92 474-92

M95x1,5 454-95 464-95 474-95

M98x1,5 454-98 464-98 474-98

M100x1,5 454-99 464-99 474-99

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Metrisches ISO-Feingewinde, rechts DIN 13 Lehrenmaße nach DIN ISO 1502

Größe

M18x2 455-18 465-18 475-18

M20x2 455-20 465-20 475-20

M22x2 455-22 465-22 475-22

M24x2 455-24 465-24 475-24

M26x2 455-26 465-26 475-26

M27x2 455-27 465-27 475-27

M28x2 455-28 465-28 475-28

M30x2 455-30 465-30 475-30

M32x2 455-32 465-32 475-32

M33x2 455-33 465-33 475-33

M34x2 455-34 465-34 475-34

M35x2 455-35 465-35 475-35

M36x2 455-36 465-36 475-36

M38x2 455-38 465-38 475-38

M39x2 455-39 465-39 475-39

M40x2 455-40 465-40 475-40

M42x2 455-42 465-42 475-42

M45x2 455-45 465-45 475-45

M48x2 455-48 465-48 475-48

M50x2 455-50 465-50 475-50

M52x2 455-52 465-52 475-52

Sondergrößen

Go and NoGo thread plug gauges and thread ring gauges

ISO-metric fine thread, right DIN 13 gauge dimensions acc. DIN ISO 1502

M90x2 455-90 465-90 475-90 M92x2 455-92 465-92 475-92 M95x2 455-95 465-95 475-95

M98x2 455-98 465-98 475-98

M100x2 455-99 465-99 475-99

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Metrisches ISO-Feingewinde, rechts DIN 13 Lehrenmaße nach DIN ISO 1502

Größe

M30x3 456-30 466-30 476-30

M33x3 456-33 466-33 476-33

M36x3 456-36 466-36 476-36

M39x3 456-39 466-39 476-39

M40x3 456-40 466-40 476-40

M42x3 456-42 466-42 476-42

M45x3 456-45 466-45 476-45

M48x3 456-48 466-48 476-48

M50x3 456-50 466-50 476-50

M52x3 456-52 466-52 476-52

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Whitworth-Rohrgewinde, BS EN ISO 228

Größe size Gewinde Lehrdorne

G1/16 480-00 480-30 480-60

G1/8 480-01 480-31 480-61

G1/4 480-02 480-32 480-62

G3/8 480-03 480-33 480-63

G1/2 480-04 480-34 480-64

G5/8 480-05 480-35 480-65

G3/4 480-06 480-36 480-66

G7/8 480-07 480-37 480-67

G1 480-08 480-38 480-68

Go and NoGo thread plug gauges and thread ring gauges

ISO-metric fine thread, right DIN 13 gauge dimensions acc. DIN ISO 1502

Sondergrößen auf Anfrage / Please ask for special sizes

Go and NoGo thread plug gauges and thread ring gauges

Whitworth pipe threads, BS EN ISO 228

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

für Whitworth-Regelgewinde BSW Werkstücknorm: B.S. 84

Lehrennorm: BS 919

Go and NoGo thread plug gauges and thread ring gauges

British Standard Whitworth BSW work piece standard B.S. 84 gauge dimension acc. BS 919

1/8 481-01 481-31 481-61 3/16 481-02 481-32 481-62 1/4 481-03 481-33 481-63

5/16 481-04 481-34 481-64 3/8 481-05 481-35 481-65

7/16 481-06 481-36 481-66 1/2 481-07 481-37 481-67

9/16 481-08 481-38 481-68

5/8 481-09 481-39 481-69 11/16 481-10 481-40 481-70

und Lehrringe

Amerikanisches Gewinde UNC ANSI B 1.1.-1982

Go and NoGo thread plug gauges and thread ring gauges UNC-unified inch screw threads ANSI B 1.1.-1982

Sondergrößen auf Anfrage / Please ask for special sizes ANSI BS 919 BS 919

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Amerikanisches Gewinde UNF ANSI B 1.1.-1982

0-80 483-00 483-30 483-60

1-72 483-01 483-31 483-61

2-64 483-02 483-32 483-62

3-56 483-03 483-33 483-63

4-48 483-04 483-34 483-64

5-44 483-05 483-35 483-65

6-40 483-06 483-36 483-66

8-36 483-07 483-37 483-67

10-32 483-08 483-38 483-68 12-28 483-09 483-39 483-69

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Amerikanisches Gewinde UNEF ANSI B 1.1.-1982

12-32 484-00 484-30 484-60

1/4-32 484-01 484-31 484-61 5/16-32 484-02 484-32 484-62

3/8-32 484-03 484-33 484-63 7/16-28 484-04 484-34 484-64 1/2-28 484-05 484-35 484-65 9/16-24 484-06 484-36 484-66

Go and NoGo thread plug gauges and thread ring gauges

UNF-unified inch screw threads ANSI B 1.1.-1982

Go and NoGo thread plug gauges and thread ring gauges

UNEF-unified inch screw threads ANSI B 1.1.-1982

Sondergrößen auf Anfrage / Please ask for special sizes

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

metrisches ISO-Trapezgewinde DIN 103

Go and NoGo thread plug gauges and thread ring gauges

metric ISO trapeziodal threads DIN 103

Gewinde Ausschuß Lehrringe 7e

Tr 8 x 1,5 485-00 485-30 485-60

Tr 9 x 2 485-01 485-31 485-61

Tr 10 x 2 485-02 485-32 485-62

Tr 11 x 2 485-03 485-33 485-63

Tr 12 x 3 485-04 485-34 485-64

Tr 14 x 3 485-05 485-35 485-65

Tr 16 x 4 485-06 485-36 485-66

Tr 18 x 4 485-07 485-37 485-67

Tr 20 x 4 485-08 485-38 485-68

Tr 22 x 5 485-09 485-39 485-69

Tr 24 x 5 485-10 485-40 485-70

Tr 26 x 5 485-11 485-41 485-71

Tr 28 x 5 485-12 485-42 485-72

Tr 30 x 6 485-13 485-43 485-73

Tr 32 x 6 485-14 485-44 485-74

Gut-Ausschuss-Gewinde Lehrdorne und Lehrringe

Stahlpanzerrohrgewinde DIN 40430 Pg

Go and NoGo thread plug gauges and thread ring gauges

Steel conduit threads DIN 40430

Gut-Gewinde Ausschuß glatt Lehrdorn No. Gewinde Gut Lehrringe

Ausschuß glatt Lehrringe

Pg 7 486-00 486-30 486-60

Pg 9 486-01 486-31 486-61

Pg 11 486-02 486-32 486-62

Pg 13,5 486-03 486-33 486-63

Pg 16 486-04 486-34 486-64

Pg 21 486-05 486-35 486-65

Pg 29 486-06 486-36 486-66

Pg 36 486-07 486-37 486-67

Pg 42 486-08 486-38 486-68

Pg 48 486-09 486-39 486-69

Sondergrößen auf Anfrage / Please ask for special sizes

Gut- und Ausschuss-Gewinde Lehrdorne und Lehrringe

Whitworth-Rohrgewinde DIN 2999

Rp/R Gewinde Lehrdorne keglig/conical Rp No.

Gewinde Lehrringe zylindrisch/cylindric R No.

1/16" 487-00 487-30

1/8" 487-01 487-31

1/4" 487-02 487-32

3/8" 487-03 487-33

1/2" 487-04 487-34

3/4 487-05 487-35 1 487-06 487-36

Gut- und Ausschuss-Gewinde Lehrdorne und Lehrringe

Amerikanisches Gewinde NPT ANSI/ASME B.1.20.1*

American taperpipe threads NPT ANSI/ASME B.1.20.1*

1/16" -27 488-00 488-30

1/8" -27 488-01 488-31

1/4" -18 488-02 488-32

3/8" -18 488-03 488-33

1/2" -14 488-04 488-34

3/4" -14 488-05 488-35

1" -11,5 488-06 488-36

1 1/4" -11,5 488-07 488-37

1 1/2" -11,5 488-08 488-38

2" -11,5 488-09 488-39

2 1/2" -8 488-10 488-40

3" -8 488-11 488-41

* 2-stufige Grenzlehre Ausführung mit Gut- und Ausschussstufe gemäß ASAB 2.2 (USA SB 2.2)

Sondergrößen auf Anfrage / Please

Go and NoGo thread plug gauges and thread ring gauges

Whitworth-taperpipe thread

1/2" 487-08 487-38 2" 487-09 487-39 2 1/2" 487-10 487-40 3" 487-11 487-41 4" 487-12 487-42

Go and NoGo thread plug gauges and thread ring gauges

Amerikanisches Gewinde NPTF ANSI/ASME B.1.20.1* American taperpipe threads NPTF ANSI/ASME B.1.20.1*

* 2-stepped limit gauge with go and NoGo step according (ASAB 2.2 (USA SB 2.2)

Grenzlehrdorne im Satz

Genauigkeit nach DIN 7150-2

Baumaße nach DIN 2245

Toleranz H7

je 1 Stück 3 / 4 / 5 / 6 / 8 / 10 / 12

Gut- und Ausschuß

Go and NoGo 400-00

Grenzgewinde Lehrdorne DIN 13 im Satz

Metrisches ISO-Regelgewinde, rechts

Lehrmaße nach DIN ISO 1502

Toleranz 6H

je 1 Stück M3 / M4 / M5 / M6 / M8 / M10 / M12

Gut- und Ausschuß

Go and NoGo 430-70

Gewinde Lehrringe DIN 13 im Satz

Metrisches ISO-Regelgewinde, rechts

Lehrmaße nach DIN ISO 1502

Toleranz 6g

je 1 Stück M3 / M4 / M5 / M6 / M8 / M10 / M12

Gut / Go 440-70

Ausschuß / NoGo 440-80

Plain plug gauges in set accuracy according DIN 7150-2

sizes DIN 2245 tolerance H7 each 1 pc. 3 / 4 / 5 / 6 / 8 / 10 / 12

Thread plug gauges DIN 13 in set

ISO-metric thread, right gauge dimensions acc. DIN ISO 1502 tolerance 6H each 1 pc. M3 / M4 / M5 / M6 / M8 / M10 / M12

Thread ring gauges DIN 13 in set

ISO-metric thread, right gauge dimensions acc. DIN ISO 1502 tolerance 6g each 1 pc. M3 / M4 / M5 / M6 / M8 / M10 / M12

Parallelendmaß-Sätze

Genauigkeit nach DIN EN ISO 3650 aus hochwertigem, speziell legiertem und entspanntem Spezialstahl von hoher Stabilität und gutem Haftvermögen sorgfältig gehärtet und handgeläppt

Gauge block sets

accuracy DIN EN ISO 3650 made of high quality alloyed and stress relieved special steel of high stability and with good adhesive power carefully hardened and manually lapped

Lange Parallelendmaße im Satz

Genauigkeit nach DIN EN ISO 3650 aus hochwertigem, speziell legiertem und entspanntem Spezialstahl von hoher Stabilität und gutem Haftvermögen sorgfältig gehärtet und handgeläppt

Long gauge block sets

accuracy

Vollhartmetall-Parallelendmaße aus Wolframkarbid

Genauigkeit nach DIN EN ISO 3650 Wolframkarbid mit einer Härte von 1500 Vickers ist das Ausgangsmaterial mehr als 3 x härter und 130 x verschleißfester als Stahl

Set-Zusammensetzung siehe Seite 5/14

Keramik-Parallelendmaße im Satz

Genauigkeit nach DIN EN ISO 3650 hohe Stabilität und Verschleißfestigkeit die Endmaße haben eine Härte von 1350 HV

Set-Zusammensetzung siehe Seite 5/14

Tungsten carbide gauge block set

accuracy DIN EN ISO 3650 made of tungsten carbide with 1500 vickers hardness more than 3 x harder and 130 x less wear as special steel gauge blocks

Ceramic gauge block set

accuracy DIN EN ISO 3650 high stability and less wear hardness the gauge blocks have a hardness of1350 HV

Prüfsatz für Messschieber aus Spezialstahl

Genauigkeit nach DIN EN ISO 3650

30,0 / 41,3 / 131,4 Ø 4,0 / Ø 25,0 1 530-32

41,3 / 131,4 / 243,5 Ø 4,0 / Ø 25,0 1 530-34

Parallelendmaße zum Prüfen von Bügelmessschrauben

Genauigkeit nach DIN ISO 3650

aus Spezialstahl / special steel

> mm < mm

0 - 25

0 - 100

0 - 25

0 - 100

5,1 / 10,3 / 15,0 / 20,2 / 25,0

Incl. Planglas Ø 32 x 12 mm incl. crystal 1 535-15

5,1 / 10,3 / 15,0 / 20,2 / 25,0 / 50,0 / 75,0 / 100,0

Incl. Planglas Ø 32 x 12 mm incl. crystal 1 535-16

Gauge block set for testing vernier calipers special steel accuracy DIN EN ISO 3650

Gauge block set for testing micrometers accuracy DIN ISO 3650

5,1 / 10,3 / 15,0 / 20,2 / 25,0

Incl. Planglas Ø 32 x 12 mm incl. crystal 1 536-15

5,1 / 10,3 / 15,0 / 20,2 / 25,0 / 50,0 / 75,0 / 100,0

Incl. Planglas Ø 32 x 12 mm incl. crystal 1 536-16 Keramik / ceramic

Winkelendmaß-Satz

aus Spezialstahl Messunsicherheit 4,5 sec.

15°10´ / 30°20´ / 45°30´ / 50°0´ / 60°40´ / 75°50´ / 90°0´ 1 530-10

Angle-gauge block set special steel uncertainty of measurement 4,5 sec.

Einzel-Parallelendmaße aus Spezialstahl oder Keramik

Genauigkeit nach DIN EN ISO 3650 mit Ident Nr. Maße/measures:

Ist-Maß

0,5 510-01 512-01 514-01

1 510-02 512-02 514-02

1,001 510-03 512-03 514-03

1,002 510-04 512-04 514-04

1,003 510-05 512-05 514-05

1,004 510-06 512-06 514-06

1,005 510-07 512-07 514-07

1,006 510-08 512-08 514-08

1,007 510-09 512-09 514-09

1,008 510-10 512-10 514-10 1,009 510-11 512-11 514-11

1,01 510-12 512-12 514-12

1,02 510-13 512-13 514-13

1,03 510-14 512-14 514-14

1,04 510-15 512-15 514-15

1,05 510-16 512-16 514-16

1,06 510-17 512-17 514-17

1,07 510-18 512-18 514-18

1,08 510-19 512-19 514-19

1,09 510-20 512-20 514-20

1,10 510-21 512-21 514-21

1,11 510-22 512-22 514-22

1,12 510-23 512-23 514-23

1,13 510-24 512-24 514-24

1,14 510-25 512-25 514-25

1,15 510-26 512-26 514-26

1,16 510-27 512-27 514-27

1,17 510-28 512-28 514-28

1,18 510-29 512-29 514-29

1,19 510-30 512-30 514-30

1,20 510-31 512-31 514-31

1,21 510-32 512-32 514-32

1,22 510-33 512-33 514-33

1,23 510-34 512-34 514-34

1,24 510-35 512-35 514-35

1,25 510-36 512-36 514-36

1,26 510-37 512-37 514-37

1,27 510-38 512-38 514-38

1,28 510-39 512-39 514-39

1,29 510-40 512-40 514-40

Individual gauge blocks special steel or ceramic accuracy DIN EN ISO 3650 with ident no.

1,30 510-41 512-41 514-41

1,31 510-42 512-42 514-42 1,32 510-43 512-43 514-43

1,33 510-44 512-44 514-44 1,34 510-45 512-45 514-45

1,35 510-46 512-46 514-46 1,36 510-47 512-47 514-47

1,37 510-48 512-48 514-48 1,38 510-49 512-49 514-49

1,39 510-50 512-50 514-50 1,40 510-51 512-51 514-51

1,41 510-52 512-52 514-52 1,42 510-53 512-53 514-53

1,43 510-54 512-54 514-54 1,44 510-55 512-55 514-55

1,45 510-56 512-56 514-56 1,46 510-57 512-57 514-57

1,47 510-58 512-58 514-58 1,48 510-59 512-59 514-59

1,49 510-60 512-60 514-60

1,50 510-61 512-61 514-61

1,6 510-62 512-62 514-62

1,7 510-63 512-63 514-63

1,8 510-64 512-64 514-64

1,9 510-65 512-65 514-65

2,0 510-66 512-66 514-66

2,5 510-67 512-67 514-67

3,0 510-68 512-68 514-68

3,5 510-69 512-69 514-69

4,0 510-70 512-70 514-70

4,5 510-71 512-71 514-71

5,0 510-72 512-72 514-72

5,5 510-73 512-73 514-73

6,0 510-74 512-74 514-74

6,5 510-75 512-75 514-75

7,0 510-76 512-76 514-76

7,5 510-77 512-77 514-77

8,0 510-78 512-78 514-78

8,5 510-79 512-79 514-79 9,0 510-80 512-80 514-80

510-81 512-81 514-81

510-82 512-82 514-82 10,5 510-83 512-83 514-83 11,0 510-84 512-84 514-84 11,5 510-85 512-85 514-85 12,0 510-86 512-86 514-86

510-87 512-87 514-87

510-88 512-88 514-88

510-97 512-97 514-97

510-98 512-98 514-98 18,5 510-99 512-99 514-99 19,0 511-01 513-01 515-01 19,5 511-02 513-02 515-02

20,0 511-03 513-03 515-03

20,5 511-04 513-04 515-04

21,0 511-05 513-05 515-05

21,5 511-06 513-06 515-06

22,0 511-07 513-07 515-07

22,5 511-08 513-08 515-08

23,0 511-09 513-09 515-09

23,5 511-10 513-10 515-10

24,0 511-11 513-11 515-11

24,5 511-12 513-12 515-12 25,0 511-13 513-13 515-13

Einzel-Parallelendmaße aus Spezialstahl oder Keramik

Genauigkeit nach DIN EN ISO 3650 mit Ident Nr.

30 511-14 513-14 515-14

40 511-15 513-15 515-15

50 511-16 513-16 515-16

60 511-17 513-17 515-17

70 511-18 513-18 515-18

Einzel-Parallelendmaße aus Spezialstahl

Genauigkeit nach DIN EN ISO 3650 Gen. 1 mit Ident Nr.

513-23

513-24

513-25

513-26

513-28

513-30

513-34

No.

513-38

513-42

513-46

513-50

513-54

513-58

> 125 mm mit großen Löchern / >125 mm with holes

Endmaßverbinder

zum Verbinden von langen Endmaßen mit Bohrungen

Anwendungsbeispiel example of use

Individual gauge blocks special steel or ceramic accuracy DIN EN ISO 3650 with ident

Individual gauge blocks special steel accuracy DIN EN ISO 3650 Grade 1 with ident no.

Gauge block connector to connect long gauge blocks with holes

Endmaß-Zubehör

Maß (mm)

size (mm)

0 - 50

0 - 100

Endmaßhalter gauge holder

Messschnabel jaws

Anreißspitze scriber

Zentrierspitze center point

Planschenkel parallel jaw

Fußhalter foot holder

100 - 200

200 - 300

300 - 400

400 - 500

R2 x 10

R5 x 15

R10 x 40

8 x 8

8 x 8

Spitzenlänge/point length 15 mm

102 x 9 x 19 (L x B x H)

Endmaß-Zubehör-Satz

zur Nutzung von Endmaßen für die präzise Messung sowie Eichung von Messgeräten mit Holzkassette

Satz/Set

530-0401

530-0402

530-0403

530-0404

530-0413

530-0405

530-0406

530-0407

530-0408

530-0409

530-0410

530-0411

530-0412

530-0402

Gauge accessories set for using block gauges to measure or adjust instruments with wooden case

17-tlg. Endmaß Zubehör

17-pcs. gauge accessories

je/each 1 Stck./pce. Endmaßhalter/gauge holder

0-50 mm / 0-100 mm / 100-200 mm

je/each 2 Stck./pces. Messschnäbel/jaws

R2 x 10 / R5 x 15 / R10 x 40

je/each 1 Stck./pce. Anreißspitze/scriber

je/each 1 Stck./pce. Zentrierspitze/center point

je/each 1 Stck./pce. Fußhalter/base holder

je/each 2 Stck./pces. Planschenkel/parallel jaws

je/each 1 Stck./pce. Haarlineal/knife edge straight 100 mm je/each 2 Stck./pces. Messerschnabel/knife edge jaw

530-04

Präzisions-Messstifte im Satz aus hochwertigem, speziell legiertem und mehrfach gealtertem Werkzeugstahl gehärtet (62 ± 2HRC) angelassen und feinstgeschliffen ab Ø 3 mm beschriftet einschließlich Etui

Sondersätze auf Anfrage / Please ask for special sets

Präzisions-Messstifte DIN 2269 geläppt einzeln

Sondergrößen auf Anfrage / Please ask for special sizes

Measuring pins in set made of alloyed and repeatedly aged tool steel hardened (62 ± 2HRC) tempered and precision ground printed from diameter 3 mm onwards including case

Measuring pins DIN 2269 lapped individual

491-01

bis 3 mm Kunststoffgriff, dann Metallgriff until 3 mm plastic grip, then metal

Sondergrößen auf Anfrage / Please ask for special sizes

Höhenreißer

Nonius und Skala mattverchromt Meßstange verstellbar auswechselbare HM-Anreißnadel Transportverpackung

0 - 300 0,02 0,04 540-10

0 - 450 0,02 0,05 540-11

0 - 600 0,02 0,06 540-12

0 - 1000 0,02 0,09 540-13

Höhenmess-und Anreißgerät

mit Zählwerk und Messuhr Führung: zwei Säulen innenliegende Verzahnung Verstellung über Handrad auswechselbare HM-Anreißnadel Transportverpackung

Vernier height gauge

satin chromed scale and nonius scale adjustable exchangeable carbide tipped scriber transportation box

540-10

Vernier height gauge with digit counter and dial indicator two beam slide internal gearing adjustment through handwheel exchangeable carbide tipped scriber transportation box

Höhenmess-und Anreißgerät mit Digitalanzeige

auswechselbare HM-Anreißnadel Funktionen: Ein/Aus, mm/inch, Null- und Preset Transportverpackung

0 - 300 0,01 0,0005 0,04

0 - 500 0,01 0,0005 0,06 540-51

Höhenmess-und Anreißgerät mit Digitalanzeige

Führung: zwei Säulen Verstellung über Handrad

auswechselbare HM-Anreißnadel Funktionen: Ein/Aus, mm/inch, Null- und Preset Transportverpackung

0 - 300 0,01 0,03

0 - 600 0,01 0,05 540-31

Anreißnadel scriber 540-25

Vernier height gauge with digital display

exchangeable carbide tipped scriber functions: on/off, mm/inch, zero and preset button transportation box

Vernier height gauge with digital display two beam slide adjustment through handwheel exchangeable carbide tipped scriber functions: on/off, mm/inch, zero and preset button transportation box

Mess-und Kontrollplatten aus dunklem Naturhartgestein

die Hartgesteinsplatten sind aus besonders ausgesuchtem und feinkörnigem Granit spannungsfrei natürlich gealtert

Granite plates made of black granite

these plates are made of exquisite and fine grained granite stress-relieved naturally aged

Netto/net kg

Ebenheit nach DIN 876/0 No.

400 x 250 x 50 15 552-01

400 x 400 x 50 25 552-02

630 x 400 x 70 53 552-03

800 x 500 x 100 145 552-05

1000 x 630 x 100 189 552-06

1200 x 800 x 160 460 552-08

1600 x 1000 x 160 768 552-11

Lieferung ab Werk, zzgl. Verpackungskosten

Prüfzertifikat: bei Bestellung bitte angeben!

Delivered EXW. plus packaging costs Certificate: when ordering please specify!

Mess- und Kontrollplatte mit Winkeleisengestell

stabile Schweißkonstruktion aus Profilrohr mit Lagergarnituren Arbeitshöhe von ca. 900 mm inkl. Stahlkugeleinsätze

solid welding construction with casters and leveling screws working height about 900 mm inclusive steel ball inserts mm

2000 x 1000 x 220 1320 552-12 mm

Netto/net kg

Ebenheit nach DIN 876/0 No.

630 x 400 x 70 75 553-03

800 x 500 x 100 182 553-05

1000 x 630 x 100 217 553-06

1200 x 800 x 160 490 553-08

1600 x 1000 x 160 803 553-11

2000 x 1000 x 220 1360 553-12

Lieferung ab Werk, zzgl. Verpackungskosten Prüfzertifikat: bei Bestellung bitte angeben!

Delivered EXW. plus packaging costs Certificate: when ordering please specify!

Stahlkugeleinsätze

Steel ball inserts 552-00

Satz Stahllagergarnituren set steel bearings 553-00

Granite plate with angular steel frame

Mess- und Kontrollplatte mit Werkzeugschrank

Unterschrank aus Winkeleisen mit Stahlblech verkleidet

2 Türen und 1 Schublade

Arbeitshöhe von ca. 900 mm mit Lagergarnituren inkl. Stahlkugeleinsätze

* nur eine Tür

** drei Türen

800 x 600 x 120 228 554-05* -

1000 x 630 x 100 264 554-06 -

1200 x 800 x 160 540 554-08 556-08

1600 x 1000 x 160 868 554-11 556-11

2000 x 1000 x 220 1450 554-12** 556-12**

Lieferung ab Werk, zzgl Verpackungskosten Prüfzertifikat: bei Bestellung bitte mitangeben!

Delivered EXW, plus packaging costs Certificate: when ordering please specify!

Mess-Winkel 90°

aus schwarzem Natur-Hartgestein 2-seitig genau hart und verschleißfest

Flächengenauigkeit nach DIN 876 Winkligkeit nach DIN 875

200 x 150 x 50 3,5 0,002 551-01

300 x 200 x 50 6,5 0,002 551-02

400 x 250 x 50 10 0,003 551-03

500 x 300 x 50 40 0,004 551-04

600 x 400 x 50 50 0,005 551-05

800 x 500 x 50 100 0,006 551-06

Lieferung ab Werk, zzgl Verpackungskosten Prüfzertifikat: bei Bestellung bitte mitangeben!

Delivered EXW, plus packaging costs Certificate: when ordering please specify!

Granite plate with tool cabinet

substructure made of angular steel coated with sheet metal

2 doors and 1 drawer height approx. 900 mm with camp sets inclusive steel ball inserts

* only one door

** three doors

554-08 551-01

Inspection square 90° made of black granite 2-sided accuracy hard and wear-resistant accuracy of surface according to DIN 876 squareness according to DIN 875

Rundlaufprüfgerät

aus Spezialguss

feinstgeschliffen und justiert bestehend aus:

1 Reitstock mit fester Pinole

1 Reitstock mit axial beweglicher Pinole

verstellbar mittels Handhebel

Aufnahmespitzen aus gehärtetem Stahl

Messstativ inkl. Messuhrhalter mit Aufnahmebohrung Ø 8 mm

Lieferung ab Werk, zzgl Verpackungskosten

Delivered EXW, plus packaging costs

Bench center made of special cast precision ground and calibrated consisting of:

1 tailstock with fixed quill

1 tailstock with axially moving quill adjustable via manual lever quill and lathe centers made of hardened steel measuring stand with holder for dial gauge with thread Ø 8 mm

Spitzenloses Rundlaufprüfgerät mit Scheibenböcken, höhenverstellbar

Abrollscheiben Ø/Breite 120/4 mm, Genauigkeit <0.005 mm

Durchmesserausgleich max. 60 mm

Werkstück Ø max. 240 mm

Werkstückgewicht max. 25 kg

Nutensteinbreite 14 mm

Lieferung ohne Messstativ und ohne Fühlhebelmessgerät

Centerless bench center with support for disk, infinitely adjustable roller wheels Ø/width 120/4 mm, accuracy <0.005mm diameter compensation max. 60 mm workpiece Ø max. 240 mm workpiece weight max. 25 kg groove stone width 14 mm delivery without measuring stand and without dial test indicator

Lieferung ab Werk, zzgl Verpackungskosten

Delivered EXW, plus packaging costs

Feinmesstisch

Gußfuß

Messplatte aus gehärtetem Stahl geschliffen und geläppt

Säule verchromt

Messuhraufnahme Ø 8 mm

Dial gauge stand cast iron base

hardened measuring surface grinded and lapped chromed column dial mounting hole Ø 8 mm

Feinmesstisch

Gußfuß

Messplatte aus gehärtetem Stahl geschliffen und geläppt

Messuhraufnahme Ø 8 mm

Höhenverstellung durch Steilgewinde mit Stellring

Dial gauge stand cast iron base

hardened measuring surface grinded and lapped dial mounting hole Ø 8 mm height adjustment by helical thread with adjusting ring

Feinmesstische

mit verschiebbarem Querarm

Messfläche und Standfuß aus Hartgestein

Messuhraufnahme Ø 8 mm

Höhenverstellung durch Steilgewinde mit Stellring

* Lieferung ab Werk / Delivered EXW

Feinmesstisch

mit starrem Querarm

Messfläche und Standfuß aus Hartgestein

Messuhraufnahme Ø 8 mm

Feinmesstische

mit starrem Querarm

Messfläche und Standfuß aus Hartgestein

Messuhraufnahme Ø 8 mm

Höhenverstellung durch Steilgewinde mit Stellring

* mit Feineinstellung / with fine adjustment

Dial gauge stand with adjustable arm

granite measuring surface and base dial mounting hole Ø 8 mm height adjustment by helical thread with adjusting ring

Dial gauge stand with rigid arm granite measuring surface and base dial mounting hole Ø 8 mm

Dial gauge stand with rigid arm

granite measuring surface and base dial mounting hole Ø 8 mm height adjustment by helical thread with adjusting ring

Magnet-Messstativ mit rundem Magnetfuß

Gestänge hartverchromt mit Feineinstellung

Magnet-Messstativ

ein-/ausschaltbarer Magnetfuß

Gestänge hartverchromt mit Feineinstellung

Magnetic measuring stand with round magnetic base chromed beam with fine adjustment

Magnetic measuring stand magnet with on/off switch chromed beam with fine adjustment

Magnet-Messstativ

ein-/ausschaltbarer Magnetfuß

Gestänge hartverchromt mit Feineinstellung Magnetic measuring stand

with on/off switch chromed beam with fine adjustment

Magnet-Messstativ

ein-/ausschaltbarer Magnetfuß mit flexiblem Stahlgliederarm mit Feineinstellung

Magnet-Gelenkstativ ein-/ausschaltbarer Magnetfuß mit mechanischer Zentralklemmung mit Feineinstellung

Magnet-Gelenkstativ

ein-/ausschaltbarer Magnetfuß mit mechanischer Zentralklemmung Gestänge aus Aluminium mit Feineinstellung

Magnetic measuring stand magnet with on/off switch with flexible steel member arms with fine adjustment

Magnetic articulated gauging arm magnet with on/off switch with central locking with fine adjustment

Magnetic articulated gauging arm magnet with on/off switch with central locking aluminium beam with fine adjustment

Universal-Messstativ mit prismatischem Fuß

Gestänge hartverchromt mit Feineinstellung

h mm LxBxH mm

Säule/column Ø mm L3 mm No.

300 250 x 60 x 35 16 180 1500-011

Gelenkstativ

mit Vakuum-Haftfuß Gestänge aus Aluminium mit Feineinstellung

h mm AR mm Vakuum-Haftfuß vacuum base Ø mm No.

390 285 90 1500-012

Universal measuring stand with prismatic base chromed beam with fine adjustment

1500-011

Articulated gauging arm with vacuum base aluminium beam with fine adjustment

1500-012

Zentrierhalter

für Fühlhebelmessgeräte

Halter mit prismatischer Klemmung

Aufnahmebohrung

Vierkanthalter für Fühlhebelmessgeräte

Halter mit prismatischer Klemmung

Aufnahmebohrung

Schaftabmessung

4 + 8 12 x 6 1500-014

Magnetfuß

RAL 7024

Gewinde

M6 Ø 35 h 30 250 1500-030

M8 Ø 40 h 30 400 1500-031

M8 60 x 50 x 55 800 1500-032

M10 70 x 46 x 65 600 1500-033

M10 75 x 60 x 80 800 1500-034

M8 74 x 50 x 55 1000 1500-035

M8 Vakuum-Haftfuß Ø 90 mm – 1500-036

Centering holder for dial test indicators holder with prismatic clamping

1500-013

Indicator holder for dial test indicators holder with prismatic clamping

1500-014

7024

1500-032

Präzisions-Magnet-Messstativ BASE-LINE

ein-/ausschaltbarer Magnetfuß mit mechanischer Zentralklemmung mit Feineinstellung ohne Messuhr

Magnetic stand BASE-LINE

magnet with on/off switch with central locking with fine adjustment without dial indicator

Magnet-Gelenkstative CLASSIC-LINE

ein- / ausschaltbarer Magnetfuß mit mechanischer Zentralklemmung mit Feineinstellung Aufnahmebohrungen Ø 8 mm prismatische Sohle ohne Messuhr

Anbaugelenkstative CLASSIC-LINE mit mechanischer Zentralklemmung Aufnahmebohrungen Ø 8 m

Magnetic stand CLASSIC-LINE

magnet with on/off switch with central locking with fine adjustment shaft diameter Ø 8 mm prismatic base without dial indicator

Articulated gauging arm CLASSIC-LINE with central locking and shaft diameter Ø 8 mm

Magnet-Gelenkstative STRATO-LINE

ein- / ausschaltbarer Magnetfuß mit mechanischer Zentralklemmung mit Feineinstellung

Aufnahmebohrungen Ø 8 mm prismatische Sohle ohne Messuhr

Magnetic stand STRATO-LINE

magnet with on/off switch with central locking fine adjustment shaft diameter Ø 8 mm prismatic base without dial indicator

Magnet-Gelenkstativ STRATO-LINE

570-25 ein- / ausschaltbarer Magnetfuß 570-26 und 570-28 permanent Magnetfuß mit mechanischer Zentralklemmung mit Feineinstellung ohne Fühlhebelmessgerät

Anbaugelenkstative STRATO-LINE

mit mechanischer Zentralklemmung

Aufnahmebohrungen Ø 8 mm

Magnetic stand STRATO-LINE

570-25 magnet with on/off switch 570-26 and 570-28 permanent magnet with central locking with fine adjustment without test indicator

Articulated gauging arm STRATO-LINE with central locking and shaft diameter Ø 8 mm

Magnet-Gelenkstativ

STRATO µ-LINE

ein-/ausschaltbarer Magnetfuß mit mechanischer Zentralklemmung mit µ-Feineinstellung prismatische Sohle ohne Messuhr

* ohne Magnet, mit Feineinstellung / without magnet, with fine adjustment

Magnetic stand STRATO µ-LINE

magnet with on/off switch with central locking with µ- fine adjustment prismatic base without dial indicator

Gelenk-Messstativ

zum Positionieren und Ausrichten von Werkstücken sowie zum Ausmitteln von Bohrungen

Aufnahmeschaft 10 mm, L= 40 mm

Aktionsradius 160 mm

Aufnahmebohrung 8 mm ohne Fühlhebelmessgerät

Universal Indicator holder for positioning and aligning of work pieces as well as to determine drillings shank 10 mm, L= 40 mm radius of movement 160 mm hole diameter 8 mm without test indicator

STRATO-Kofferset XS-13 mit Mikrofeineinstellung Ø 8 mm ohne Fühlhebelmessgerät inkl. Koffer mit Schaumstoffeinlage

STRATO- suitcase set XS-13 with microfine adjustment Ø 8 mm without dial test indicator including carrying case with foam inserts

Magnetfuß Magnetic base

Gewinde thread LxBxH mm N No.

M6 34 x 30 x 35 300 570-34

M6 Ø 30 x 25 150 570-36*

M8 Ø 40 x 30 300 570-38*

M8 60 x 50 x 55 800 570-37

M8 75 x 50 x 55 1000 570-43

M10x1,25 120 x 60 x 55 1500 570-44

* nicht schaltbar / non switchable

Magnetfuß »anyform« nicht schaltbar

Gewinde thread LxBxH mm N No. M8 77 x 48 x 55 600 570-41

Gerätefuß aus Hartgestein

Gewinde thread Größe Dimensions mm No. M8 150x120x50x50 570-30

Magnetic base »anyform« non switchable

Granite base

Mikro-Feineinstellung Fine adjustment

Gewinde thread

Foto-Kofferset

Fisso-Haltesysteme für den Fotobereich bestehend aus:

Größe

Strato S-20 Gelenkstativ

Strato S-20 articulated arm AR / RM 200 mm

Photography set with carrying case Fisso holding system for photography applications consisting of:

Gewindetyp

Aussengewinde outside thread 2 x M6

Stahlsockel steel base Ø 100 mm Innengewinde inside thread 3 x M6

Klemmsockel clamping base 80 x 20 x 40 mm Innengewinde inside thread 2 x M6

Klemmzwinge mit Kunststoffbacken quick clamp with plastic jaws –

Verlängerung extension

Innengewinde inside thread M6

200 mm Aussen-/ Innengew. outside/inside thread M6/M6

Adapter 31 x 15,7 mm Innengewinde inside thread M6/ 3/8“ Ww

Haltesysteme:

Printplattenhalter STRATO-LINE

AR mm Stativ stand Stahlsockel steel base Klemmzwinge mit Kunststoffbacken quick

Fixierhalter CLASSIC-LINE

Holding systems:

Printed circuit board holder STRATO-LINE

Stabilizing Holder CLASSIC-LINE

Einstellgerät für Referenzpunkt

Schnelles und einfaches Bestimmen des Referenzpunktes bei CNCund konventionellen Maschinen.

Grundkörper und Tastfläche gehärtet

HRC 60

Gehäuse Ø 68 mm, Tastfläche Ø 45 mm

Gehäusehöhe 49,5 mm

Tastfläche Höhe 50 mm

(in oberer Position)

Ablesung 0,01 mm

Standard / standard 580-70 mit Magnetfuss with magnetic base 580-71

Höheneinstell-Gerät

Gehäusehöhe 50 mm eingebauter Magnet

LED Lampe leuchtet auf bei Kontakt

Genauigkeit im Mikrobereich vertikal und horizontal einsetzbar

Kantentaster

rotierende Spindel

Ausrichtungsgenauigkeit 0,01 mm

Drehzahl 600 U/min einzeln verpackt

Elektronischer Kantentaster

mit mehrfacher Lichtanzeige und federnder Tastkugel Genauigkeit: 0,01 mm

Zero setter

Precision mechanical zero-setting instrument for CNC machine centers and conventional machines.

body and setting face hardened

HRC 60

body Ø 68 mm, setting face Ø 45 mm

body height 49,5 mm

height of setting face 50 mm

(in up-position)

reading 0,01 mm

Electronic tool setter

body height 50 mm base built-in magnet

LED lights up when touched accuracy in micro range can be used vertically or horizontally

Edges finder

rotating spindle accuracy 0,01 mm 600 rpm individually packed

Electronic edge finder

with multiple light indicator and spring center probe tip ball accuracy: 0,01 mm

CO AX Zentriergerät

mit nicht drehender Uhr

zum Ausmitteln von Bohrungen und Wellen

Technische Daten:

Ablesung 0,01 mm

Einspannschaft-Ø 10 mm

max. Drehzahl 150 1/min mit Außen- und Innentaster: je 50 mm, 100 mm und 150 mm

CO AX Zentriergerät inkl. 3 Tasteinsätze gerade und gebogen 1 federnde Körnerspitze

Standard accessory incl. each 3 pcs. probe tips straight and bent 1 spring center head component

CO AX center locator

with stationary dial face for centering drill holes and shafts

Technical details: reading 0,01 mm stem diameter Ø 10 mm max. rotation speed 150 rpm with outside and inside jaw: each 50mm, 100 mm and 150 mm

Präzisions-Zentriergerät

zum Ausrichten von Werkstücken auf Werkzeugmaschinen

Technische Daten:

Zentriergenauigkeit 0,003 mm

Ablesung 0,01 mm

Gehäuse-Ø 80 mm

Einspannschaft Ø 16 x 48 mm

Messuhr-Ø 60 mm

Länge (ohne Einspannschaft) 92 mm

max. Drehzahl 150 U/min

Messbereich:

- Innen 6-125 mm

- Aussen 0 - 125 mm mit gebogenem Tasteinsatz

Precision center locator quick and precise centerring of bores and arbores

Technical details:

centering accuracy 0,003 mm

reading 0,01 mm

body diameter Ø 80 mm

stem diameter Ø 16 x 48 mm

diameter of dial gauge Ø 60 mm

length (without stem diameter) 92 mm

max. rotation speed 150 rpm

measuring range:

- inside 6-125 mm

- outside 0 - 125 mm with bent probe tip

Präz. Zentriergerät inkl. 1 Tasteinsatz gerade Ø 5 mm

Standard accessory incl. 1 probe tip straight Ø 5 mm

Zubehör/Accessoires

Tasteinsatz gerade mit Kugel Ø 5 mm straight probe tip with ball Ø 5 mm

Tasteinsatz gerade mit Kugel Ø 2 mm straight probe tip with ball Ø 2 mm

Tasteinsatz gebogen mit Kugel Ø 5 mm bent probe tip with ball Ø 5 mm

Universal 3D-Taster

Der Universal 3D-Taster ist ein sehr präzise und vielseitiges Messgerät für Fräs-und Erodiermaschinen (isolierter Tasteinsatz). Er wird in die Frässpindel bzw. den Senkkopf eingespannt und ermöglicht es, die Spindelachse exakt an Werkstück-oder Vorrichtungskanten zu positionieren. Somit können schnell und einfach Werkstück-Nullpunkte gesetzt und Längenmessungen durchgeführt werden. Die Antastrichtung ist beliebig (X-, Y-, ZAchse). Die Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstückkante an. Sobald die Anzeige auf Null steht, befindet sich die Spindelachse genau an der Werkstückskante.

Auf Anhieb, ohne langes Probieren, ohne Rechnung, ohne Vorzeichenprobleme. Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter.

Technische Daten:

Universal 3D-Sensor

The Universal 3D-Sensor is a very precise and versatile measuring instrument for milling and eroding machines (insulated sensor insert). It is clamped into the milling spindle resp. The electrode head and makes possible an exact positioning of the spindle axis on the edges of the workpiece or jig. So workpiece zero may be set and the length may be measured quickly and easily. You may approach in any direction (X-, Y-, Zaxis). The dial gauge always deflects into the same direction and indicates the distance between spindle axis at workpiece edge. As soon as the gauge shows zero, the spindle axis is exactly at the workpiece edge. At the first attempt, no trials, no calculating, no problems with positive or negative signs. That reduces the extra charges, increases the productivity and offers a relief to the staff.

Technical details:

Universal 3D-Taster mit Einspannschaft Ø 20 mm / SK 40 kurzer Tasteinsatz Ø 4 mm

Genauigkeit 0,01 mm

Länge ohne Einspannschaft 113 mm

Bezeichnung

Universal 3D-Taster IP67 0,01 580-60

Digital 3D-Taster 0,001 580-63

Universal 3D-Taster mit Steilkegel SK40 - 580-64

Tastkugel/sensor insert

Universal 3D-Sensor including clamp shank Ø 20 mm / SK 40 short probe tip Ø 4 mm accuracy 0,01 mm length without clamp shank 113 mm

Mini-Präzisionsschraubstöcke

Zum Spannen von kleinen Teilen auf Profilprojektoren, Messmikroskopen sowie für diverse andere Einsatzmöglichkeiten.

Ausführung:

mit Gewindespindel mit waagerecht und senkrecht eingeschliffenem Prisma

Parallelität 0,01 mm

Winkelgenauigkeit 0,01 mm

Mini precision vice

For clamping of small parts to profile projectors, measuring microscopes, as well as for various other applications.

Features: with thread spindle vertically and horizontally grounded prism parallelism 0,01 mm angular accuracy 0,01 mm

15 50x15x15 16 9 Alu eloxiert 302-5600

25 75x25x25 24 15 Alu eloxiert 302-5700

35 100x35x35 32 21 Alu eloxiert 302-5800

15 50x15x15 16 9 INOX gehärtet 304-5600

25 75x25x25 24 15 INOX gehärtet 304-5700

35 100x35x35 32 21 INOX gehärtet 304-5800 302-5700

Mini-Präzisionsschraubstöcke im Satz mit zwei bzw. drei Mini-Präzisionsschraubstöcken Lieferung mit stabilem Bereitschaftskoffer

15 und 25 Alu eloxiert 302-1010

25 und 35 Alu eloxiert 302-2010

15 und 35 Alu eloxiert 302-3010

15 / 25 / 35 Alu eloxiert 302-4010

15 und 25 INOX gehärtet 304-1010

25 und 35 INOX gehärtet 304-2010

15 und 35 INOX gehärtet 304-3010

15 / 25 / 35 INOX gehärtet 304-4010

Mini precision vice in set with two or three mini-precision vices delivered in robust plastic case

302-4010

Mini-Präzisionsschraubstöcke im Satz

• je ein Mini-Präzisionsschraubstock mit 15, 25 und 35 mm Backenbreite

• mit jeweils:

- ein Paar Kunststoffbacken (Prisma und Glatt)

- ein Paar Stufenbacken, gehärtet

- eine Prismabacke mit Anschlagstift, gehärtet

• Stativ für Mini-Präzisionsschraubstock nach allen Seiten dreh- und schwenkbar, inklusiv drei Anschraubplatten

• ein Doppel-Prismenpaar

Abmessung: 24 x 20 x 20 mm

Spannbereich: 2 – 15 mm

• stabiler Kunststoffkoffer

Mini precision vice in set

• three mini precision vices with 15, 25 and 35 mm jaw width

• each with:

- a pair of plastic jaws (prism and plain)

- a pair of step jaws, hardened

- one prism jaw with stop pin, hardened

• stand for mini precision vice, rotating and swivelling on all sides; inclusive three plates

• one double prism pair dimensions: 24 x 20 x 20 mm clamping range: 2 – 15 mm

• robust plastic case

Doppel-Prisma aus INOX mit Spannbügel

Abmessung: 24 x 20 x 20 mm

Spannbereich: 2 - 15 mm

Double-prism stainless with clamb

Dimensions: 24 x 20 x 20 mm Clamping range: 2 - 15 mm

Stativ für Mini-Präzisionsschraubstock

nach allen Seiten dreh- und schwenkbar inkl. 3 Anschraubplatten in den Größen 15 / 25 / 35 mm

Stativ passend für Schraubstock:

Stand fitting for vice: No.

302-5600

304-5600 15 mm

302-5700

304-5700 25 mm

302-5800

304-5800 35 mm

Anschraubplatte einzeln für:

302-5678

Plate individually for: No.

302-5600

304-5600 15 mm 302-561A

302-5700 304-5700 25 mm 302-571A

302-5800 304-5800 35 mm 302-581A

Präzisionsschraubstöcke mit Gewindespindel

Ausführung:

aus legiertem Werkzeugstahl gehärtet und geschliffen mit waagerecht und senkrecht eingeschliffenem Prisma

Parallelität 0,005 / 100 mm

Rechtwinkeligkeit 0,01 / 100 mm

Stand for mini precision vice on all sides rotating and swivelling incl. 3 plates in size 15 / 25 / 35 mm

302-5678

Precision vices with thread spindle

Features: high quality alloy steel hardened and grounded vertically and horizontally grounded prism parallelism 0,005 / 100 mm squareness 0,01 / 100 mm

Präzisionsschraubstöcke mit Niederzugbacken

Ausführung:

Schnellverstellung

aus legiertem Werkzeugstahl gehärtet und geschliffen mit waagerecht und senkrecht eingeschliffenem Prisma

Parallelität 0,01 / 100 mm

Rechtwinkligkeit 0,01 / 100 mm

25 12 32 75 302-39 50 25 65 140 302-40 63 32 85 175 302-44 73 35 100 190 302-41 100 45 125 245 302-42 125 50 160 285 302-43

Sinusschraubstöcke mit Schwenkachse vorn

Ausführung:

aus legiertem Werkzeugstahl gehärtet und geschliffen mit waagerecht und senkrecht eingeschliffenem Prisma

Parallelität 0,01 / 100 mm

Rollenabstand 100 mm

präzise Winkeleinstellung durch Endmaße, max. 46°

50 25 65 150 302-30

63 32 85 185 302-31

73 35 100 205 302-32

100 45 125 255 302-33

Precision vices with pull-down system

Features: quick adjustment high quality alloy steel hardened and grounded vertically and horizontally grounded prism parallelism 0,01 / 100 mm squareness 0,01 / 100 mm

Sinus vices with swiveling front axis

Features: high quality alloy steel hardened and grounded vertically and horizontally grounded prism parallelism 0,01 / 100 mm sinus distance 100 mm accurate adjustment of angle by gauge blocks, max. 46°

Parallelunterlagen aus gehärtetem Stahl

Toleranz ± 0,01 mm

Parallelität 0,01 mm

gehärtet und paarweise feingeschliffen 48 Rockwell Härte

Parallelunterlagen im Holzständer

aus gealtertem Stahl gehärtet und paarweise feingeschliffen

Toleranz ± 0,01 mm

Parallelität 0,01 mm 48 Rockwell Härte

8x26 10x28 12x30 14x32

8x31 10x33 12x35 14x37

8x36 10x38 12x40 14x42

Parallel supports made of hardened steel

tolerance ± 0,01 mm parallelism 0,01 mm hardened and grounded in pairs hardness 48 Rockwell

Parallel supports in wooden base aged steel hardened and grounded in pairs tolerance ± 0,01 mm parallelism 0,01 mm hardness 48 Rockwell

Gewindeschneidapparate mit automatischem Vorschub, Eilrücklauf und Sicherheits-Rutschkupplung Ausführung:

für Maschinen mit nur einer Drehrichtung eingebauter Schnellrücklauf 1,75 : 1 einstellbare Sicherheits-Rutschkupplung schützt den Gewindebohrer vor Bruch Längenausgleich auf Druck und Zug gleicht die Differenz zwischen Maschinenvorschub und Gewindesteigung aus Tiefenkontrolle bis ± 0,1 mm (± 0,004 inch)

Reversing tapping heads with safety clutch, rapid change from forward to reverse Features: for use on non-reversing spindles equipped with safety clutch to prevent tap breakage in case of overload, provides smooth transition and rapid change from forward to reverse axial float assures smooth tapping and guard against breakage and cross tapping guaranteed depth control to ± 0,1 mm (± 0,004 inch)

M8 - M20 M8 - M14

Standard-Zubehör

Standard accessories

Spannzangen Collets

7 M2 - M3 854-032 M4 - M7 854-034

12 M4 - M8 854-036

M10 - M12 854-038

20 M8 - M14 854-042

Sonder-Zubehör

Optional accessories

Einspannschaft

M16 - M20 854-044 Typ Type Bereich capacity No.

7 MK2 826-908

12 MK3 826-918

20 MK3 854-062

12 ISO 30 854-070*

20 ISO 40 854-071* Spannzange / Collets

Klein- Messmikroskop XC- 100L

Vergrößerung: 100x (40x möglich)

Bildfeld: 1,6 mm (4,2 mm bei 40x)

Arbeitsabstand: 7 mm (9mm bei 40x)

Okular: WF 10x-17 mm mit Strichplatte, Teilungswert 0,01 mm

Objektiv: 10x

Beleuchtung: Auflichtbeleuchtung über angebaute Batteriebeleuchtung

Mikroskop / Microscope

Objektiv / objective 4x

Monokular Mikroskop MS- 2

Vergrößerung: 20x (32x möglich)

Bildfeld: 8,5 mm (5 mm bei 32x)

Arbeitsabstand: 75,5 mm

Okulartubus: 45° Schrägeinblick um 360° drehbar

Okular: WF 10x-20 mm

Objektiv: 2x

Beleuchtung: keine

613-01

(Vergrößerung 40x / Teilungswert 0,025 mm) 613-05 No.

Mikroskop / Microscope

614-01

Okular / Eyepiece WF 16x 614-05

Okular WF 10X (1 Stück) mit Strichplatte, Teilungswert 0,025 mm 614-06

Microscope XC- 100L

magnification: 100x (40x option) field of view: 1,6 mm (4,2 mm at 40x)

working distance: 7 mm (9mm at 40x)

eyepiece: WF 10x-17 mm with cross divided into 0,01 mm

objective: 10x illumination system: Pen illuminator

Microscope MS- 2

magnification: 20x (32x option) field of view: 8,5 mm (5 mm at 32x)

working distance: 75,5 mm

Okulartubus: 360° rotating and 45° inclined

eyepiece: WF 10x-20 mm

objective: 2x illumination system: without

Stereo-Mikroskop ST- 50

Vergrößerung: 20x

Bildfeld: 10 mm

Arbeitsabstand: 114 mm

Okulartubus: Prismenkopf 45° Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x mit Augenmuscheln

Objektiv: 2x

Beleuchtung: Auflichtbeleuchtung 12V/10W

Mikroskop / Microscope

614-10

Okular / Eyepiece WF 15x 615-05

Okular WF 20x / Eyepiece WF 20x 615-06

Okular WF 10X (1 Stück) mit Strichplatte, Teilungswert 0,05 mm 615-07

Stereo-microscope ST- 50

magnification: 20x field of view: 10 mm

working distance: 62 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation

eyepieces: WF 10x objective: 2x

illumination system: incident 12V/10W

Stereo-Mikroskop ST 40

Vergrößerung: 20x und 40x (bis 80x möglich)

Bildfeld: 10 mm / 5 mm

Arbeitsabstand: 62 mm

Okulartubus: Prismenkopf 45° Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x-20 mm mit Augenmuscheln

Objektiv: Objektivrevolver mit Objektiven 2x und 4x

Beleuchtung: Auf - und Durchlichtbeleuchtung 12V/10W

Stereo-microscope ST 40

magnification: 20x und 40x (to 80x option) field of view: 10 mm / 5 mm working distance: 62 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation eyepieces: WF 10x-20 mm objectives: 2x and 4x

illumination system: incident and transmitted 12V/15W

Mikroskop / Microscope

615-01

Okular / Eyepiece WF 15x 615-05

Okular / Eyepiece WF 20x 615-06

Okular WF 10X (1 Stück) mit Strichplatte, Teilungswert 0,05 / 0,025 mm 615-07

Stereo-Mikroskop ST 45

Vergrößerung: 20x und 40x (bis 80x möglich)

Bildfeld: 10 mm / 5 mm

Okulartubus: Prismenkopf 45° Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x-20 mm mit Augenmuscheln

Objektiv: Objektivrevolver mit Objektiven 2x und 4x

Beleuchtung: regelbare Halogen Auf - und Durchlichtbeleuchtung 12V/15W

615-01

Stereo-microscope ST 45

magnification: 20x and 40x (to 80x option) field of view: 10 mm / 5 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation

eyepieces: WF 10x-20 mm objectives: 2x and 4x

illumination system: adjustable incident and transmitted 12V/15W

Mikroskop / Microscope

Okular / Eyepiece WF 15x 615-05

Okular / Eyepiece WF 20x 615-06

Okular WF 10X (1 Stück) mit Strichplatte, Teilungswert 0,05 / 0,025 mm 615-07

615-02

Stereo-Mikroskop LAB 1

Vergrößerung: 20x und 40x

Bildfeld: 10 mm / 5 mm

Augenabstand: zwischen 51 mm und 75 mm einstellbar

Okulartubus: Prismenkopf 45° Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x-20 mm mit Augenmuscheln

Objektiv: 2x - 4x

Beleuchtung: Halogen Aufund Durchlichtbeleuchtung 12V/10W

Stereo-microscope LAB 1

magnification: 20x and 40x field of view: 10 mm / 5 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation

eyepieces: WF 10x-20 mm objectives: 2x - 4x

illumination system: adjustable incident and transmitted 12V/15W

Mikroskop / Microscope 614-30

Okular / Eyepiece WF 15x / 13x 615-05

Okular / Eyepiece WF 20x / 15x 615-06

Okular WF 10X (1 Stück) mit Strichplatte 615-07

Stereo-Zoom Mikroskop LAB 2

Vergrößerung: stufenlos 10x - 40x (bis 80x möglich)

Bildfeld: 20 mm / 5 mm

Augenabstand: zwischen 51 mm und 75 mm einstellbar

Okulartubus: Prismenkopf 45° Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x-20 mm mit Augenmuscheln

Objektiv: stufenlos 1x - 4x

Beleuchtung: Halogen Aufund Durchlichtbeleuchtung 12V/10W

614-30

Stereo-zoom microscope LAB 2

magnification: stageless 10x - 40x (to 80x option) field of view: 20 mm / 5 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation

eyepieces: WF 10x-20 mm objectives: Zoom 1x - 4x illumination system: adjustable incident and transmitted 12V/15

Mikroskop / Microscope 614-40

Okular / Eyepiece WF 15x / 13x 615-05

Okular / Eyepiece WF 20x / 15x 615-06

Okular WF 10X (1 Stück) mit Strichplatte 615-07

614-40

Stereo-Zoom Mikroskop SZM 1

Vergrößerung: 7x - 45x (bis 180x möglich)

Bildfeld: 30 mm - 4 mm

Augenabstand: zwischen 51 mm und 75 mm einstellbar

Okulartubus: Prismenkopf 45°

Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: EWF 10x / 20 mm mit Augenmuscheln

Objektiv: Zoom 0,7 - 4,5x

Beleuchtung: regelbare Halogen - Auf - und Durchlichtbeleuchtung

12V/15W (nur SZM1 + SZM2)

Stereo-Zoom Mikroskop SZM 2 mit Trinokular- Prismentubus

Vergrößerung: 7x - 45x (bis 180x möglich)

Bildfeld: 30 mm - 4 mm

Augenabstand: zwischen 51 mm und 75 mm einstellbar

Okulartubus: Prismenkopf 45° Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: EWF 10x / 20 mm mit Augenmuscheln

Objektiv: Zoom 0,7 - 4,5x

Beleuchtung: regelbare Halogen - Auf - und Durchlichtbeleuchtung

12V/15W (nur SZM1 + SZM2)

Stereo-zoom microscope SZM 1

magnification: 7x - 45x (to 180x option) field of view: 30 mm - 4 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation

eyepieces: EWF 10x / 20 mm

objectives: zoom 0,7 - 4,5x

illumination system: adjustable incident and transmitted 12V/15 (only SZM1 + SZM2)

615-10

Stereo-zoom microscope SZM 2 trinokular tube

magnification: 7x - 45x (to 180x option) field of view: 30 mm - 4 mm

Okulartubus: 360° rotating and 45° inclined and dioptric compensation

eyepieces: EWF 10x / 20 mm

objectives: Zoom 0,7 - 4,5x

illumination system: adjustable incident and transmitted 12V/15 (only SZM1 + SZM2)

615-20

Stereo-Zoom Mikroskop SZM 3

Stereo-zoom microscope SZM 3 wie SZM 1, jedoch ohne Beleuchtung

Gesamthöhe 48 cm, Grundplatte 25 x 25 cm, Ausladung 45 cm

Mikroskop / Microscope

Stereo-Zoom Mikroskop SZM 4

wie SZM 2, jedoch mit Trinokular Prismentubus, ohne Beleuchtung, Gesamthöhe 48 cm, Grundplatte 25 x 25 cm, Ausladung 45 cm

lke SZM 1, without illumination workpiece height 48 cm

615-30

Stereo-zoom microscope SZM 4

lke SZM 2, with trinokular tubus, without illumination, workpiece height 48 cm

Mikroskop / Microscope 615-40

Zubehör für Stereo-Zoom Mikroskope

SZM 1, 2, 3, 4

615-40

Accessories for stereo-zoom microscopes

SZM 1, 2, 3, 4

Okular / Eyepiece WF 15x / 13x 615-21

Okular / Eyepiece WF 20x / 15x 615-22

Okular WF 10X (1 Stück) mit Strichplatte, 10 mm / 0,1 mm 615-23

Vorsatzlinse 0,5x 615-24

Vorsatzlinse 2,0x 615-25

CCD - Kamera Adapter (s-mount) 615-38

Hi.scale für SZM 2 und SZM 4

Software zur Videobild Darstellung auf dem PC-Monitor. Speichern von Bildern, Messen von Durchmesser, Radien Distanzen und Winkel, Texteingabe.

USB Kamera 1,3 MPixel 1280 x 1024, Kalibriernormal

983-00

Stereo-Zoom Mikroskop SZM 168

Vergrößerung: 6,7x - 50x

Bildfeld: 32 mm - 4,5 mm

Augenabstand: zwischen 51 mm und 75 mm einstellbar

Okulartubus: Prismenkopf 35°

Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x / 23 mm

Objektiv: Zoom gerastert 0,67x bis 5,0x

Beleuchtung: regelbare Halogen - Auf - und Durchlichtbeleuchtung 12V/10W

/ Microscope

Stereo-Zoom Mikroskop SZM 168 mit Trinokular- Prismentubus

Vergrößerung: 6,7x - 50x

Bildfeld: 32 mm - 4,5 mm

Augenabstand: zwischen 51 mm und 75 mm einstellbar

Okulartubus: Prismenkopf 35°

Schrägeinblick um 360° drehbar, mit Dioptrienausgleich

Okulare: WF 10x / 23 mm

Objektiv: Zoom gerastert 0,75x bis 5,0x

Beleuchtung: regelbare Halogen - Auf - und Durchlichtbeleuchtung 12V/10W

/ Microscope

Stereo-zoom microscope SZM 168

magnification: 6,7x - 50x field of view: 32 mm - 4,5 mm

head: 360° rotating and 45° inclined and dioptric compensation

eyepieces: WF 10x / 23 mm

objectives: Zoom 0,67x bis 5,0x

illumination system: adjustable incident and transmitted 12V/15W

615-50

Stereo-zoom microscope SZM 168 trinokular tube

magnification: 6,7x - 50x field of view: 32 mm - 4,5 mm

head: 360° rotating and 45° inclined and dioptric compensation

eyepieces: WF 10x / 23 mm

objectives: Zoom 0,75x bis 5,0x illumination system: adjustable incident and transmitted 12V/15W

615-60

Kaltlichtquelle

- Lichtstarke Kaltlichtquelle, elektronisch geregelt, dadurch 30 % erhöhte Lichtausbeute

- absolut gleichmäßige Ausleuchtung durch patentierte Lichtführung

- Stabiles, ergonomisches Gehäuse mit seitlichem Filtereinsatz

Kaltlichtquelle PL 1000 10,8V/30W 8Mlx

Cold light source

Kaltlichtquelle PL 2000 12V/100W 18Mlx

Cold light source 660-02

Kaltlichtquelle PL 3000 21V/150W 26Mlx

Cold light source

Glasfaser-Ringlicht

A mm > mm < No.

40 6,6 1000 660-64

66 9,2 1000 660-61

Schwanenhals-Lichtleiter

zum Anschluss an Kaltlichtquelle

A

flexibel / flexible

LED Ringlicht

zur gleichmässigen Ausleuchtung von Werkstücken

I

Cold light source

- extremely strong cold light source with about 30 % more power

- absolutely uniform illumination

- stable housing with filter element

Fiber glass ring light

Swan neck optical fibre for cold light source

LED ring light for illumination of workpieces

Betrachtungsmikroskop VZS 1

Kompaktes Tischgerät zur Betrachtung und unkomplizierten Messung im Live Bild Modell Anzeige (Messrechner)

VZS 1 optional mit Kreuztisch

VideoMess

Forden Sie unseren ausführlichen Prospekt an!

Messmikroskop MS-2 KT25

Einfaches Mikroskop zur Vermessung von Kleinteilen

Modell Anzeige (Messrechner) (Software)

Messmikroskop WMS

Kompaktes Messmikroskop für den Werkstatteinsatz Modell Anzeige (Messrechner) (Software)

Forden Sie unseren ausführlichen Prospekt an!

Messmikroskop WMZ

Kompaktes Messmikroskop für den Werkstatteinsatz

Messmikroskop QZW 1

Bildverarbeitungssystem mit attraktivem Preis-Leistungs-Verhältnis

Messrechner QC200

Siehe Seite 8 / 14

HITEC Anzeige

Siehe Seite 8 / 14

Messmikroskop CZW 1

Computer-Messmikroskop für fertigungsnahen Einsatz

Messmikroskop CZW 1 CNC

Computer-Messmikroskop mit motorischer Steuerung

Forden

Forden

Messmikroskop CZW 3

Computer-Messmikroskop als Standgerät mit großem Verfahrweg

Messmikroskop CZW 3 CNC

Motorisch gesteuertes Computer-Messmikroskop als Standgerät mit großem Verfahrweg Modell

Präzisionsmesstische

zum Anbau an Profilprojektoren, Messmikroskope oder Messvorrichtungen.

Serie HT25x25S und HT50x50S: Messtische mit Einbaumessspindeln (mechanisch oder digital).

Ab Serie HT100X100M:

Messtische mit Schnell- und Feinverstellung in X und Y Achse inkrementales Messsystem Sinussignal Spannung 1Vss (Sinussignal Strom oder Rechtecksignale RS 422 auf Anfrage)

Anzeigen: SW3000, QC120 und QC200

Precision measuring table to add on to bench top projectors, measuring microscopes or measuring fixtures.

Serie HT25x25S and HT50x50S: measuring table with measuring spindle (mechanic or digital).

from series HT100X100M on: measuring table with quick and fine adjustment in X and Y axis incremental measuring system sinus signal tension 1Vss (sinus signal power or square wave signal RS 422 on request)

Display: SW3000, QC120 und QC200 HT50x50S

Anzeige SW3000

Anzeige QC120

Messrechner QC200

Digital Anzeige SW 3000

Für Messmikroskope und Profilprojektoren

Spezifikationen

- X / Y TTL Eingänge

- Radius Umschaltung

- Anzeige 8 Stellen

- Ziffernhöhe 15 mm

- Umschaltung mm / inch

- Presetwert Eingabe

- Zählrichtung +/-

Anzeige QC120

Für Messmikroskope und Profilprojektoren. Ein großes graphikfähiges LCD Display mit Hintergrundbeleuchtung in Verbindung mit Funktionstasten sorgt für eine schnelle und Einfache Bedienung des Grätes.

Spezifikationen

- X / Y TTL Eingänge

- Umschaltung mm / inch

- Presetwert Eingabe

- Zählrichtung +/-

Geometriemessrechner QC200

Für Messmikroskope und Profilprojektoren zur Berechnung von geometrischen Elementen. Ein großes graphikfähiges LCD Display mit Hintergrundbeleuchtung in Verbindung mit Funktionstasten sorgt für eine schnelle und Einfache Bedienung des Grätes.

Spezifikationen

- X / Y TTL Eingänge

- Erfassen von Radius, Kreis, Geraden und Punkt

- Nullpunkt und Ausrichtung

- Umschaltung mm / inch

- Presetwert Eingabe

- Zählrichtung +/-

*Lieferumfang: Anzeige, Netzkabel und Bedienungsanleitung

HE 400 MK3

Horizontaler Tisch - Profilprojektor

Der HE400 ist mit folgenden technischen Eigenschaften ausgestattet. Bildschirm-Durchmesser 400 mm, Verfahrweg 250 x 100 mm und ein stabiler Messtisch aus Gusseisen.

Der Projektor bietet standardmäßig eine Quadra-Check Anzeige, ist benutzerfreundlich um auch die komplexesten Messaufgaben zu lösen.

Mit seiner kompakten Bauweise, ist der HE400 ideal für Ihre Werkstatt.

HE 400 SR120 ( X Y Anzeige)

HE 400 SR220 ( X Y Geometriemessrechner)

HE 400 SR220e ( X Y Geometriemessrechner und Kantentaster)

Objektiv 10x

Objektiv 20x

Objektiv 50x

HB 400

Horizontaler Tisch – Profilprojketor

Der HB400 ist mit folgenden technischen Eigenschaften ausgestattet. Bildschirm-Durchmesser 400 mm, Verfahrweg 300 x 150 mm und ein stabiler Messtisch aus Gusseisen.

Der Projektor bietet standardmäßig eine Quadra-Check Anzeige, ist benutzerfreundlich um auch die komplexesten Messaufgaben zu lösen.

Mit seiner kompakten Bauweise, ist der HB400 ideal für Ihre Werkstatt oder Kontrollraum.

No.

No.

HB 400 SR120 ( X Y Anzeige)

HB 400 SR220 ( X Y Geometriemessrechner)

HB 400 SR220e ( X Y Geometriemessrechner und Kantentaster)

Objektiv 10x

Objektiv 20x

Objektiv 50x

HD 400

Horizontaler Tisch – Profilprojektor

Sehr robuster Tischprojektor mit seitenrichtiger Abbildung.

Der neue Projektor HD400 besticht durch zahlreiche serienmäßige Eigenschaften: 2-Fach Schnellwechselsystem der Objektive, einen größeren Messbereich auf der X-Achse von 405 mm und einen größeren Messtisch.

HD 400 SR120 ( X Y Anzeige)

HD 400 SR220 ( X Y Geometriemessrechner)

No.

HD 400 SR220e ( X Y Geometriemessrechner und Kantentaster) 750-01 750-02 750-03

Objektiv 10x

Objektiv 20x

Objektiv 50x 751-01 751-02 751-03

HF 600

Horizontaler Stand - Profilprojektor

Dieser sehr kompakte und daher platzsparende Standprojektor, bietet eine große Anzahl von Messmöglichkeiten und Vergrößerungen. Er wurde für große und lange Werkstücke entwickelt und lässt sich daher in den unterschiedlichsten Bereichen der Industrie einsetzen.

Die durch jahrelange Erfahrung der Fa. Starrett erreichte Messgenauigkeit ermöglicht den Einsatz im Messraum sowie in der Fertigung.

HF 600 SR120 ( X Y Anzeige)

HF 600 SR220 ( X Y Geometriemessrechner)

No.

HF 600 SR220e ( X Y Geometriemessrechner und Kantentaster) 770-01 770-02 770-03

Objektiv 10x

Objektiv 20x

Objektiv 50x

HF 750

Horizontaler Stand - Profilprojektor

Mit der gleichen Ausstattung wie das Modell HF600, jedoch mit einem größeren Bildschirm-Durchmesser von 762 mm.

Speziell geeignet für schwere und voluminöse Prüflinge.

Sehr stabile Ausführung, ideal für Werkstatt und Kontrollraum.

HF 750 SR120 ( X Y Anzeige)

HF 750 SR220 ( X Y Geometriemessrechner)

No.

HF 750 SR220e ( X Y Geometriemessrechner und Kantentaster) 739-01 739-02 739-03

Objektiv 10x

Objektiv 20x

Objektiv 50x 739-10 739-11 739-12

HTP 3015 / HTP 3020

Vertikaler Stand - Profilprojektor

Universell einsetzbarer, kompakter Tischprojektor.

Ein großer Messtisch und lange Verfahrwege (bis 200 x 100 mm) zeichnen dieses Modell aus.

HTP3015 und HTP3020 werden dort eingesetzt, wo Prüflinge schnell, mühelos und genau kontrolliert und vermessen werden sollen.

HTP 3015 SW3000 ( X Y Anzeige)

HTP 3015 SR220 ( X Y Geometriemessrechner)

HTP 3020 SW3000 ( X Y Anzeige)

HTP 3020 SR220 ( X Y Geometriemessrechner)

Objektiv 10x

Objektiv 20x

Objektiv 50x

No.

VB 400

Vertikaler Tisch - Profilprojektor

Universell einsetzbarer, kompakter Tischprojektor. Ein großer Messtisch und lange Verfahrwege (200 x 100 mm) zeichnen dieses Modell aus. VB400 wird dort eingesetzt, wo Prüflinge schnell, mühelos und genau kontrolliert und vermessen werden sollen. Ausbaubar, kann den eigenen Bedürfnissen angepasst werden.

VB 400 SR120 ( X Y Anzeige)

VB 400 SR220 ( X Y Geometriemessrechner)

VB 400 SR220e ( X Y Geometriemessrechner und Kantentaster)

Objektiv 10x

Objektiv 20x Objektiv 50x

VF 600

Vertikaler Stand - Profilprojektor

Wenn Ihre Messaufgaben einen vertkalen Profilprojektor mit großem Bildschirm verlangen, ist dieses Modell das Richtige. Der VF600 ist ideal für die Vermessung von Prüflingen von großen Dimensionen. Mit Lichtwinkelverstellung, Schnellwechselrevolver, großer Auswahl an Messtischen sowie verschiedener Anzeige-Systeme ist der VF600 die beste Lösung, wenn es um vertikale Profilprojektoren geht.

VF 600 SR120 ( X Y Anzeige)

VF 600 SR220 ( X Y Geometriemessrechner)

No.

VF 600 SR220e ( X Y Geometriemessrechner und Kantentaster) 738-01 738-02 738-03

Objektiv 10x

Objektiv 20x

Objektiv 50x

GAGE-CHECK

Anzeige mit Messwertspeicher und Statistikfunktion

Sofortige grafische Darstellung aller Maße, Toleranzbereiche und Ampelfunktion

Spezifikationen

Achsanzeigen gleichzeitig mit farblichem Hinweis auf den Toleranzzustand.

Analoge Anzeige mit Balkenanzeige für bis zu 16 Maße. Vom Bediener einstellbarer Nominalwert, oberer und unterer Toleranzgrenze sowie oberer und unterer Warnbereich.

Der Gage-Check kann hunderte von Messwerten in einer internen Datenbank speichern, die später tabellarisch angezeigt werden können.

Der Gage-Check beinhaltet SPC Auswertungen, die graphisch für alle Achsen dargestellt werden.

Mittels mathematischer und trigonometrischer Formeln lassen sich die Eingangswerte in komplexe Berechnungen umwandeln.

Histogramme können Ihnen schnell die Normalverteilung Ihrer Proben darstellen.

Anwendungsbeispiel GAGE-CHECK

- Vollwertiger SPC-Rechner mit Druckerausgang

- Hohe Mobilität durch geringe Größe

- CP und CPK Auswertungen möglich

- Bis zu 16 unterschiedliche Teile mit Toleranzen anlegbar im Speicher

- Schrittweises Abarbeiten von einzelnen Merkmalen

- 2 Relais-Ausgänge zur Ansteuerung von z.B. externern Leuchten

Beispiel für Messplatz mit mehreren Messmitteln

Mit verschiedensten Messgeräten schrittweise Abarbeitung von bis zu 16 Merkmalen mit Toleranzen.

Messwertübernahme per Fußtaster

Datenauswertung in EXCEL

Beispiel für Messvorrichtung

Mit verschiedensten Messtastern gleichzeitige Aufnahme von bis zu 16 Merkmalen mit Toleranzen.

Messwertübernahme per Fußtaster

Datenauswertung in EXCEL

A

Achtkantwinkel 4/6

Anreißgeräte 6/1 - 6-2

Anreiß-Messschieber 1/23 - 1/24

B

Betrachtungsmikroskope VZS 1 8/8

Bremsscheiben Messschieber 1/17

Bremstrommel Messchieber 1/17

Bügelmessschrauben 2/1 - 2/13

C

D

Dickenmessgeräte

3/12 - 3/13

Doppel-Prisma mit Spannbügel 7/2

Doppel-Prismenpaare 4/27

Drahtmessschraube 2/10

Dreh-und Gewindestahllehren 4/20

Drei- oder fünf-Punkt-Messschieber 1/23

Dreipunkt Bügelmessschrauben 2/10

Dreipunkt Innenmessschrauben 2/19 - 2/21

E

Einbaumessschieber 1/21 - 1/22

Einbaumessschrauben 2/16 - 2/17

Einspannschäfte 7/6

Einstellgerät für Referenzpunkt 6/17

Einstellmaße für Bügelmessschrauben 2/5

Einstellmaße für Gewinde-Messchrauben 2/11

Einstellringe 5/3

Endmaßverbinder 5/18

Endmaß-Zubehör 5/19

A

Accessories for Stereo-zoom microscopes 8/5

Acute angle squares 4/7

Adjustable squares 4/8

Angle prism 4/28

Angle-gauge block set 5/16

B

Bench centers 6/5

Bevel protractors universal 4/10

Bore gauges 3/1

Brake disc caliper 1/17

Brake drum vernier caliper 1/17

C

Calipers 1/1 -1/7 + 1/11 -1/16

Calipers / Dividers 4/15 - 4/17

Caliper gauges 3/15 - 3/18

Center locator 6/18 - 6/19

Centering holder 6/11

Centre squares 4/7

Circle vernier calipers 1/25

Cold light source 8/7

Collets 7/6

Comparator gauge 3/4

D

Depth base attachments 1/10

Depth gauges 3/14

Depth measuring bases 3/14

Depth micrometers 2/18

Dial calipers 1/4

Dial depth gauges 3/14

Dial gauge stands 6/6 - 6/7

Dial indicators 3/2 - 3/9

Dial test indicators 3/10 - 3/12

Dividers / Calipers 4/15 - 4/17

Double-prism with clamb 7/2

Drill gauge 4/14

E

Edge finder 6/17

Electronic tool setter 6/17

Stichwortverzeichnis

F

Feinmesstische 6/6 - 6/7

Feinzeiger 3/4

Feinzeiger Rachenlehre 2/14 - 2/15

Flanschenwinkel 4/8

Foto-Kofferset 6/16

Fühlerlehren 4/22

Fühlhebelmessgeräte 3/10 - 3/12

Fünfpunkt-Bügelmessschraube 2/10

G

Gage-Check

8/19 - 8/20

Gerätefuß aus Hartgestein 6/15

Gewinde Einsätze Bügelmessschrauben 2/11

Gewindelehrringe im Satz 5/13

Gewindeschablonen 4/22

Gewindeschneidapparate 7/6

Glasfaser-Ringlicht 8/7

Gradmesser 4/9

Grenzgewindelehrdorne 5/4 - 5/12

Grenzgewindelehrdorne im Satz 5/13

Grenzgewindelehrringe 5/4 - 5/12

Grenzlehrdorne 5/1 - 5/2

Grenzlehrdorne im Satz 5/13

Grenzrachenlehre 5/3

H

Haarlineale 4/5

Haarwinkel 4/4 - 4/5

Halter für Bügelmessschrauben 2/16

Haltesysteme für Stative 6/16

Höheneinstellgerät 6/17

Höhenreißer 6/1 - 6/2

Höhenmess- und Anreißgeräte 6/1 - 6/2

I

Innenfeinmessgeräte 3/1

Innenmessschrauben 2/18 - 2/21

K

Kaltlichtquelle 8/7

Kantentaster 6/17

Kraftmessgerät für Bügelmessschrauben 2/5

L

LED Ringlicht 8/7

Lehrdorne 5/4 - 5/13

Lehrringe 5/4 - 5/13

Lochlehren 4/14

Index

F

Feeler gauge sets 4/22

Fiber glass ring light 8/7

Fine adjustment 6/15

Flange squares 4/8

G

Gage-Check

8/19 - 8/20

Gauge accessories 5/19

Gauge block connector 5/18

Gauge block sets for testing calipers 5/16

Gauge block sets for testing micrometers 5/16

Gauge blocks in set 5/14 - 5/16

Gauge blocks individual 5/17 - 5/18

Gear thickness gauges 1/14

Granite base 6/15

Granite plates 6/3 - 6/4

Grinding gauge 4/22

Groovemaster for vernier pocket calipers 1/10

H

Hexagon squares 4/6

Holder for measuring pins 5/20

Holder for micrometers 2/16

Holding systems for stands 6/16

Hole gauges 4/14

I

Indicating snap gauge

2/14 - 2/15

Indicator holder 6/11

Internal micrometers 2/18 - 2/21

Inspection square 90° 6/4

K

Knife edge squares 4/4 - 4/5

Knife edges straight 4/5

L

LED ring light 8/7

Limit snap gauges 5/3

Stichwortverzeichnis

M

Magnetfüße 6/11 + 6/15

Magnet-Mess-und Spannprismen 4/26

Messkeile 4/14

Messmikroskope 8/1 + 8/9 - 8/12

Messrechner QC-200 8/14

Messschieber 1/1 - 1/7 + 1/11 - 1/16

Messschieber 3 oder 5 Punkt Messung 1/23

Messstative 6/8 - 6/16

Messstifte 5/20

Messstifte im Satz 5/20

Messstiftehalter 5/20

Messuhren 3/2 - 3/9

Mess-und Kontrollplatten 6/3 - 6/4

Mess-Winkel 90° 6/4

Messzeugsatz für Werkzeugmacher 4/5

Messzeugsätze 1/8 - 1/9

Mikro-Feineinstellung 6/15

N/O

Nutenmessschieber 1/15 + 1/24

Nuten-Messeinsätze 1/10

P

Parallelendmaße einzeln

5/17 - 5/18

Parallelendmaße im Satz 5/14 - 5/16

Parallelunterlagen 7/5

Präzisionsmesstische für Mikroskope 8/13

Präzisions-Stahlwinkel 4/3 - 4/4

Präzisions-Streichmaße 1/25

Prismenpaare 4/25

Profilprojektoren 8/15 - 8/18

Prüfsätze für Bügelmessschrauben 5/16

Prüfsätze für Messschieber 5/16

R

Radienschablonen 4/20

Reißnadeln 4/11 - 4/13

Richtwaagen 4/23 - 4/24

Rundlaufprüfgeräte 6/5

Index

M

Magnetic bases

6/11 + 6/15

Magnetic measuring and clamping prism 4/26

Mark-out vernier calipers 1/23 - 1/24

Measuring gauges 1/25

Measuring pin holder 5/20

Measuring pins 5/20

Measuring pins in set 5/20

Measuring stands 6/8 - 6/16

Measuring wedges 4/14

Micrometer heads 2/16 - 2/17

Micrometers 2/1 - 2/13

Microscope VZS 1 8/8

Microscopes 8/1 + 8/9 - 8/12

N/O

Octagon squares 4/6

P

Parallel supports 7/5

Photohraphy set 6/16

Plain plug gauges 5/1 - 5/2

Plain plug gauges in set 5/13

Precision levels 4/23 - 4/24

Precision measuring tables for microscopes 8/14

Precision squares 4/3 - 4/4

Precision vices 7/1 - 7/4

Precision vice stand 7/3

Prism pairs 4/25

Profile projectors 8/15 - 8/18

Protractors 4/9

R

Radius gauge sets 4/22

Ratchet force measuring tool 2/5

Reversing tapping heads 7/6

Stichwortverzeichnis

S

Schleiflehren 4/20 - 4/22

Schlosserwinkel 4/1

Schnelltaster 3/15 - 3/18

Schnittmacherwinkel 4/4

Schraubstöcke 7/1 - 7/4

Schwanenhals-Lichtleiter 8/7

Schweißnahtlehren 4/18 - 4/19

Sechskantwinkel 4/6

Sondermesseinsätze 3/9

Spannzangen 7/6

Spitzwinkel 4/7

Stative für Mini-Präzisionsschraubstöcke 7/3

Stellwinkel (Schmiegen) 4/8

Stereo-Mikroskope 8/1 - 8/3

Stereo-Zoom-Mikroskope 8/3 - 8/6

Streichmaße 1/25

T

Taster / Zirkel

4/15 - 4/17

Tiefenmessbrücken 1/10 + 3/14

Tiefenmessgeräte 3/14

Tiefenmessschieber 1/18 - 1/21

Tiefenmessschraube 2/18

Index

S

scale-units

U

Uhrenmessschieber 1/4

Universal 3D-Taster 6/20

V

Vierkanthalter 6/11

1/21 - 1/22

Screw pitch gauges 4/22

Scribers 4/11 - 4/13

Setting ring gauges 5/3

Setting standards for micrometers 2/5

Setting standards for screw micrometer 2/11

Special probe tips 3/9

Squares 4/1 - 4/8

Squares for tool-maker 4/4

Stands for mini precision vices 7/3

Steel squares 4/1

Stem diameters 7/6

Stereo-microscopes 8/1 - 8/3

Stereo-zoom-microscopes 8/3 - 8/6

Swan neck optical fibre 8/7

T

Thickness gauges

3/12 - 3/13

Thread cutter gauges 4/20 - 4/22

Thread inserts for micrometers 2/11

Thread plug gauges 5/4 - 5/13

Thread plug gauges in set 5/13

Thread ring gauges 5/4 - 5/13

Thread ring gauges in set 5/13

Three or five point vernier caliper 1/23

Three point internal micrometers 2/19 - 2/21

Toolmaker instrument sets 1/8 -1/9 + 4/5

Tool-maker squares 4/4

Tube caliper 1/16

Twin-prismatic pairs 4/27

U

Universal bevel protractors 4/10

Universal 3D sensor 6/20

V

V-anvil micrometers 2/10

Vernier calipers 1/1 - 1/7 + 1/11 - 1/16

Vernier Caliper for 3 or 5 point measuring 1/23

Vernier calipers for grooves 1/15 + 1/24

Vernier depth gauges 1/18 - 1/21

Vernier height gauges 6/1 - 6/2

Video-zoom microscope 8/9

Stichwortverzeichnis

W

Wandstärkenmessschieber 1/16

Werkstattmessschieber 1/11 - 1/14

Werkstattwinkel 4/1 - 4/2

Winkel 4/1 - 4/8

Winkelendmaß-Satz 5/16

Winkelmesser universal 4/10

Winkelprismen 4/28

Z

Zahnweiten Messschieber 1/14

Zentriergeräte 6/18 - 6/19

Zentrierhalter 6/11

Zentrierwinkel 4/7

Zirkel / Taster 4/15 - 4/17

Zirkelmessschieber 1/25

Zubehör für Stereo-Zoom Mikroskope 8/5

Index

W

Welding gauges

4/18 - 4/19

Wire micrometer 2/10

Workshop squares 4/1 - 4/2

Z

Zero setters 6/17

HITEC Messtechnik GmbH Vertrieb Handmessmittel

Blumenstraße 33A 71106 Magstadt

Germany

Tel. +49 (0)71 59 933 67-0 Fax +49 (0)71 59 933 67-60 verkauf@hitec-messtechnik.de www.hitec-messtechnik.de

HITEC Messtechnik GmbH Vertrieb optische Messtechnik

Salzstraße 25 74676 Niedernhall

Germany

Tel. +49 (0)79 40 93 19 38-0 Fax +49 (0)79 40 93 19 38-5 mail@hitec-messtechnik.de www.hitec-messtechnik.de
