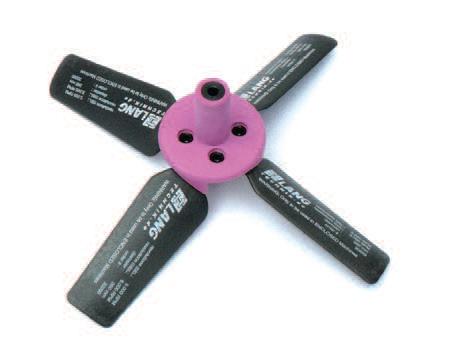

Ventilator za izpih odrezkov
Ventilator z zračnim tokom očisti odrezke in emulzijo iz obdelovanca.
Namenjen je za uporabo na vertiklanih, horizontalnih in 5-osnih centrih.
Premer ventilatorja: Ø260mm
Dolžina krilc: 130mm
Premer vpenjalnega stebla: Ø20mm
Koda: ZOR30260
Vrtljaje vklopite v 2 stopnjah, smer rotacije je z uro (M03 cw):

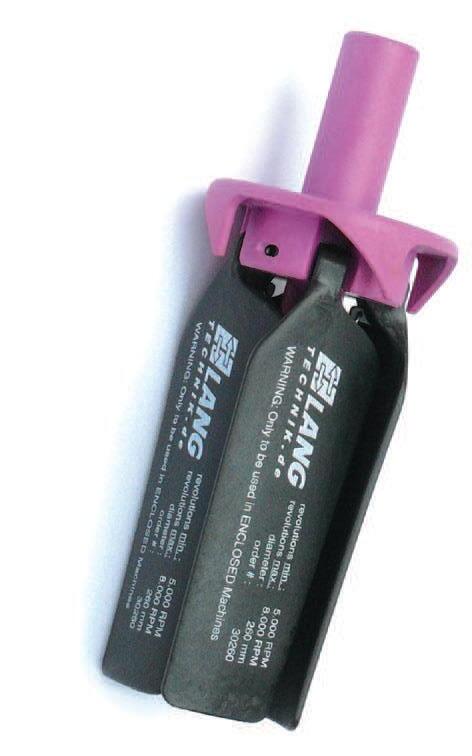

1.stopnja vrtljaji 2.000 min-1, centifugalna sila odpre krilca na ventilatorju

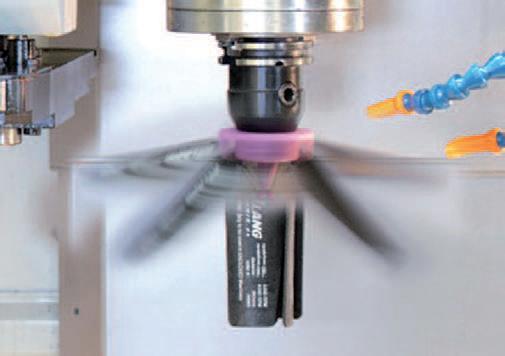

2.stopnja vrtljaji 5.000-8.000 min-1, pri tej hitrosti dosežemo delovni učinek ventilatorja

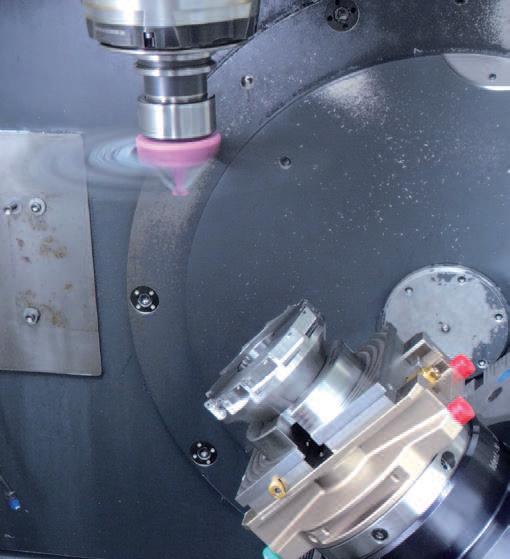

Ventilator namestite 150mm nad obdelovancem.
Pomik ventilatorja ob površini obdelovanca: 3-10m/min.
Napotki za varno uporabo

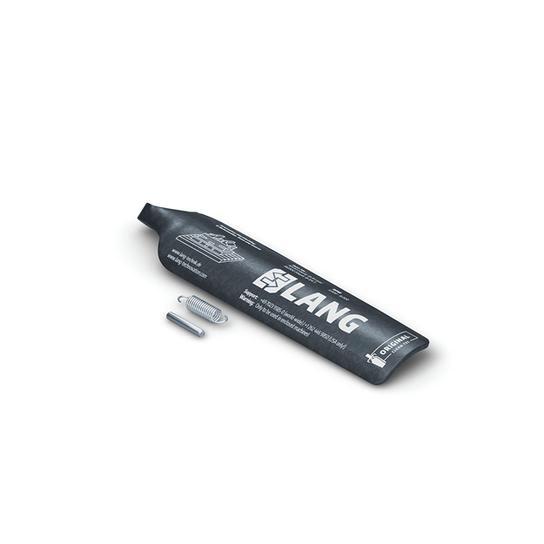

Rezervni deli: 4 krilca in vzmeti: Koda: LA30264 430,-
1.Vrtljaje vretena vklopite postopoma, kot je navedeno zgoraj. Nenaden zagon vretena na max. vrtlajje povzroči veliko udarno silo ob odpiranju krilc ventilatorja.
2.Vrtljaji vretena in oddaljenost od obdelovanca zavisijo od velikosti oz. mase odrezkov, ki jih je potrebno odpihniti.
3.Pri centrih z zelo hitro menjavo orodja (ATC) se lahko pri menjavi orodja pojavi odpiranje krilc ventilatorja.
4.Pri uporabi emulzije skozi center orodja, najprej zaustavite vrtljaje vretena.
4.Ventilator za izpih odrezkov lahko uporabimo samo na strojih, ki imajo zaprt delovni prostor.
5.Ventilatorja ne smete predelati.
6.Vzmet ventilatorja zamenjajte na vsakih 20.000 ciklov uporabe.
7.Krilca so narejena iz ogljikovih vlaken in veziva. Pri uporabi lahko pride do kolizije in poškodb. Poškodovano krilce lahko odleti pri uporabi. Pred uporabo vizualno preglejte stanje krilc in jih po potrebi zamenjajte. 8.Zagotovite trdno vpetje stebla ventilatorja.
