Unsere Produkte* besitzen für beide Brennstoffe nicht nur offizielle Zulassungen, sondern erreichen mit ihnen optimale Verbrennungswerte. Scheitholz ist insofern die bessere, sprich umweltschonendere Wahl, da bei der Verbrennung nur soviel CO2 in die Atmosphäre austritt, wie ihr zuvor durch das Pflanzenwachstum entzogen wurde. Holz ist ein nachwachsender Rohstoff. Vor allem muss man wissen, dass Holzverbrennung die Natur nicht zusätzlich belastet, wenn man trockenes Holz benutzt und der Sauerstoff dem Feuer in der richtigen Weise zugeführt wird.
*Ausnahmen: K 60 / K 80 / M 80 / M 90 / TREND 75
12 STUNDEN OHNE NACHLEGEN – 24 STUNDEN TÄGLICH
Alle WAMSLER Holzherde sind klassische Dauerbrandgeräte. Das heißt, sie müssen technisch so ausgelegt sein, dass sie mit einer einmaligen Brennstoffaufgabe von Braunkohle bei Kleinstellung unter Prüfbedingungen mindestens 12 Stunden Brenndauer erreichen. Zugleich sind alle WAMSLER Holzherde für den Dauerbetrieb geeignet und können so bei regelmäßiger Brennstoffaufgabe täglich 24 Stunden beheizt werden. Sie benötigen keine Abkühlungsphasen.
ECODESIGN
Die Europäische Gesetzgebung zum Ecodesign und zur Energiekennzeichnung von Produkten zielt darauf ab, Produkte mit hohem Energieverbrauch vom Markt zu nehmen und so zu den EU-Effizienzzielen beizutragen. Die Ecodesign-Vorgaben für Einzelraumfeuerungsanlagen (2015/1185/EU) beinhalten auch Schadstoffgrenzwerte, welche ab 2022 EU-weit gelten. Diese liegen bei Öfen auf vergleichbarem Niveau wie die derzeit gültige Regelung in Deutschland. Das hier zu generierte Label enthält verschiedene Informationen. Die Energie-Effizienzklassen A++ bis G, farblich von Grün nach Rot abgestuft, werden immer abgebildet. Rechts von der Skala ist ein schwarzer Pfeil, der die Effizienzklasse des Gerätes angibt und auf die entsprechende Klasse in der farbigen Skala zeigt. Unter der Klassifizierung befinden sich zwei Felder – das obere für die Wärmeabgabe in kW (Kilowatt) im Aufstellraum und das untere für eine mögliche Wärmeabgabe in kW über einen Wärmeüberträger (d. h. nur für Feuerstätten mit wasserführenden Bauteilen) in ein vorhandenes Heizsystem.
ZERTIFIZIERTE, UMWELTFREUNDLICHE VERBRENNUNG
Unsere Holzherde verfügen über eine äußerst schadstoffarme und umweltfreundliche Verbrennung, die von anerkannten, europäischen Prüfstellen gemessen, dokumentiert und zertifiziert wird. Sie erfüllen damit die Werte der 1. BImSchV (Bundesimmissionsschutzverordnung), verfügen über Zulassungen nach der österreichischen 15aB-VG und der schweizerischen Luftreinhaltungsverordnung (VKF-Zertifikat). Das CE-Zeichen dokumentiert die Übereinstimmung der Geräte mit den Vorschriften der Bauproduktenrichtlinie (EU)/305/2011 und den gültigen europäischen (EN) Normen.
DIE NÄCHSTE GENERATION DER W-SERIE
Wir haben das Beste aus über 145 Jahren technischer Entwicklung in einem Herd vereint und ihn getreu unserer Unternehmensphilosophie „Innovation aus Tradition“ mit einer Vielzahl von Neuerungen versehen. Eine Herdserie, die das Kochen zum puren Vergnügen und Erlebnis werden lässt. Eine Abbrandtechnik, die Energie und Brennstoff optimal nutzt und ganz nebenbei Ihre Kosten reduziert und die Umwelt schont. Herde, die nicht nur funktionelle Heizund Kochelemente sind, sondern als Designobjekte für Atmosphäre und Wohlfühlerlebnisse in ihrer Küche sorgen. Überzeugen Sie sich selbst!
Modern Line
W3-90 - W3-50 - W1-75 - W1-40
Die W-Serie: Technik, die begeistert
Brennraum der Zukunft
DIE GREEN BOX
Die Green Box – Eine Box voller Vorteile:
• Der Brennstoff wird optimal und nahezu rückstandslos verwertet. So erreicht die W-Serie einen extrem hohen Wirkungsgrad.
• Längere Brenndauer bei weniger Brennstoffaufgabe und
• geringerem Ascheanfall reduzieren dauerhaft Ihre Heizkosten und den Reinigungsaufwand.
• Ohne kostenintensive und aufwendige Montage teurer Filterlösungen werden Emissionen äußerst effektiv reduziert.
Gleich dreifach gerüstet für eine saubere Zukunft

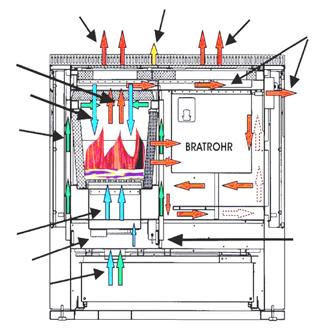

Mit ihrem Triple Air System zählt die W-Serie zu den saubersten ihrer Klasse. Regelbare Primärluft und optimal positionierte Sekundär- und Tertiärluftführungen sorgen für einen extrem effizienten Abbrand und eine wirkungsvolle Nachverbrennung der entstehenden Heizgase.
Vermehren Sie Effekt und Effektivität
Mit dem FIREplus System multipliziert Ihr Herd den Nachverbrennungseffekt und wird damit noch effizienter. Die Schamott-Platten über dem Brennraum bündeln die Flammen. Sie bewirken so extrem hohe Temperaturen der Heizgase und sorgen mit der Zuführung von Sekundär- und Tertiärluft für eine nahezu rückstandslose Verbrennung. Ganz nebenbei speichern die Platten die Wärme und erhöhen so den Wirkungsgrad Ihres Herdes
Ein Abbrand, der sich Ihrem Brennstoff anpasst
Die Airlogic Funktion gleicht die Luftzufuhr dem gewählten Brennstoff an und sorgt so für ideale Abbrandverhältnisse und Energieausnutzung. Sie bestimmen den Brennstoff am Wähler. Ihr Herd öffnet oder schließt einzelne Luftkanäle und sorgt dementsprechend für die optimale Luftzufuhr in den Brennraum.
Heizen wie die Profis
Mit der Automatikregulierung wird das Anheizen besonders einfach. Ein integrierter Temperaturfühler reguliert die Luftzufuhr zum Brennraum und führt während des gesamten Heizbetriebes (W1-75) oder in der Anheizphase (W3-90/W3-50) automatisch die optimale Luftmenge zu. Während des Heizbetriebes ermöglichen Ihnen die übersichtlichen Bedienelemente die exakte Regulierung der Primärluft und der Anheizklappe.
TECHNIK, DIE SICH IHREN BEDÜRNISSEN ANPASST
RASCHES AUFHEIZEN

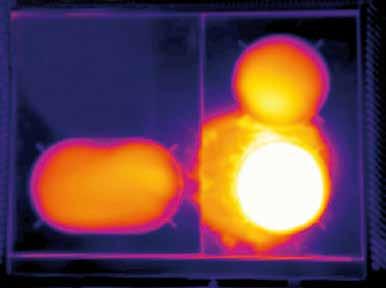

Die Hot Spots aus Glaskeramik oder Stahl heizen sich besonders rasch auf. So erkennen Sie auf den ersten Blick die Flächen mit der stärksten Wärmeentwicklung und können die gesamte Kochfläche in jeder Situation optimal nutzen. Ein innovatives Verteilungssystem sorgt für die unterschiedlichen Wärmekonzentrationen auf der Kochplatte. Hierzu wird die Wärme zwischen Vermiculite-Platten geleitet und an drei Stellen direkt an die Platte geführt. Während sie so unter den drei Kochzonen direkt und sofort verfügbar ist, wird durch die künstlich gehärteten und extrem hitzebeständigen Vermiculite-Platten unter der restlichen Kochfläche noch zusätzlich Wärme gespeichert und die Energie optimal verwertet.
KLARE SICHT
Mit der Cool und Clean Funktion haben Sie freien Blick auf das Flammenspiel und können auch während des Betriebes kochen, ohne ins Schwitzen zu geraten. Kühle Spülluft wird an der Innenseite der Scheibe nach unten geführt und sorgt für ein klares Sichtfenster. Außerdem bewirkt kühle Konvektionsluft eine Wärmeisolierung der Scheibe nach außen. Die Luft wird hierzu über spezielle Öffnungen zwischen die Doppelverglasung geleitet und dadurch die Temperatur der Scheibe reduziert. Zusätzlich lässt sich mit dem schnell und einfach an der Heiztür einhängbaren ISO-Panel die Abstrahlwärme während des Kochbetriebes enorm reduzieren.

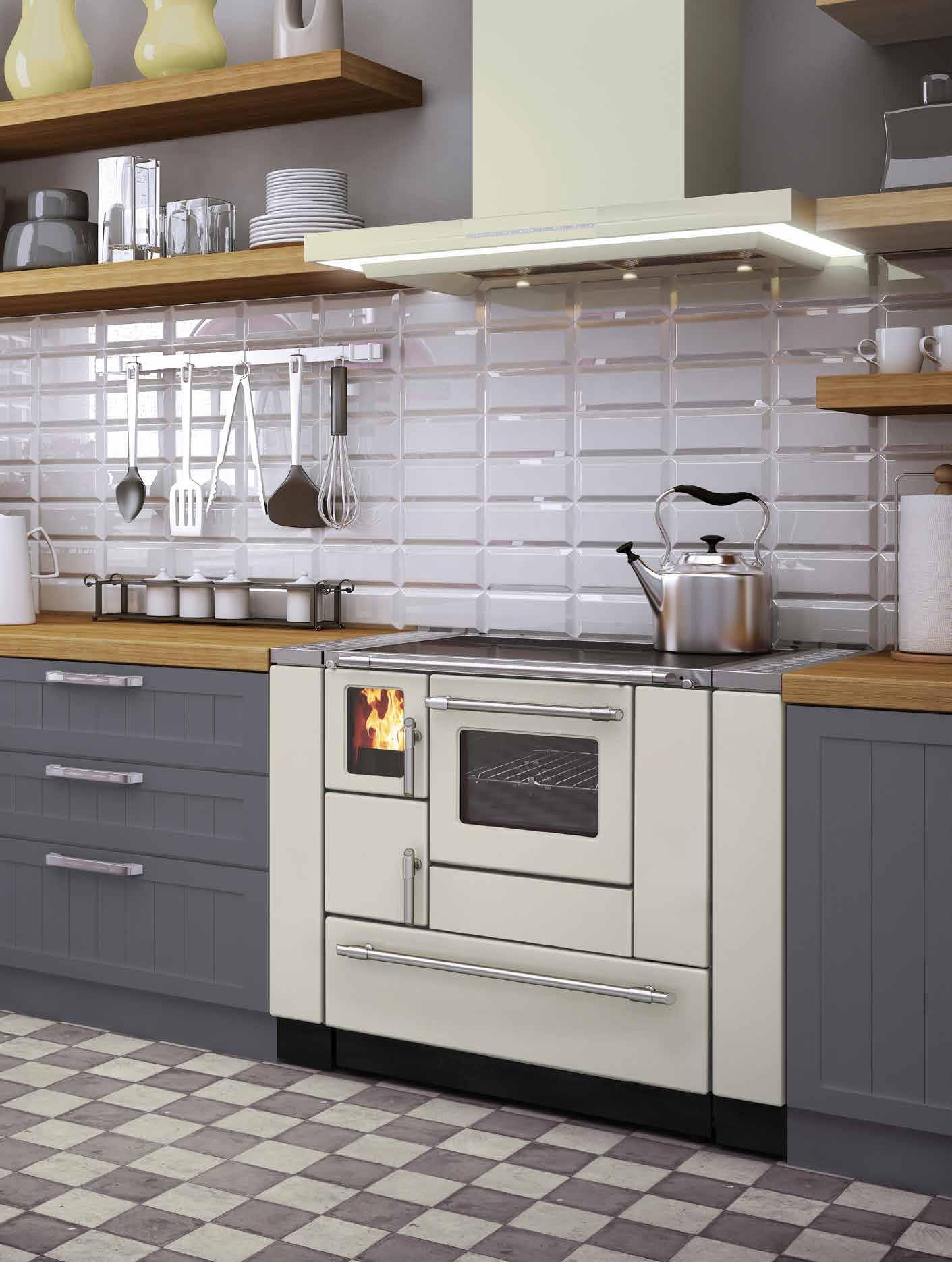

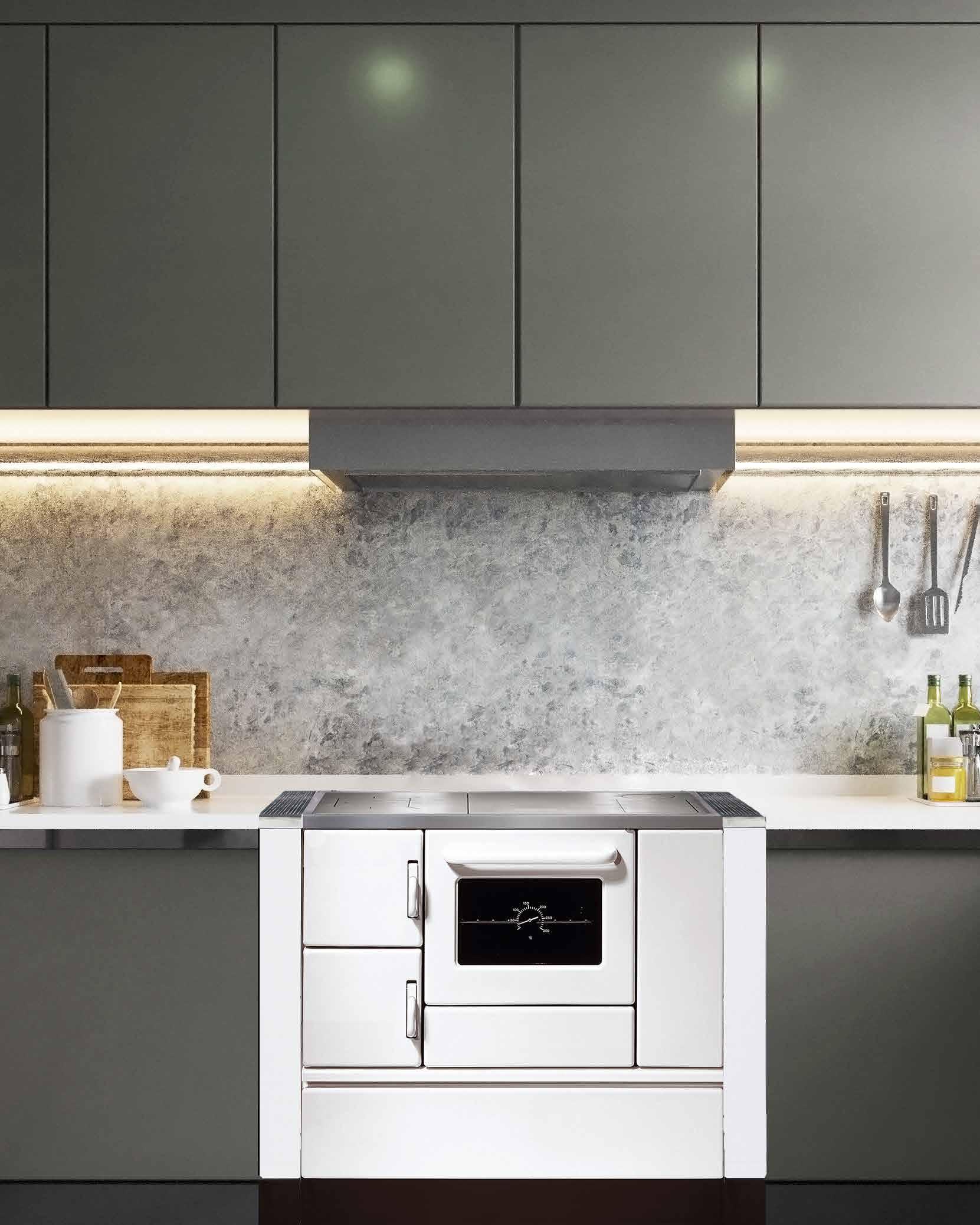

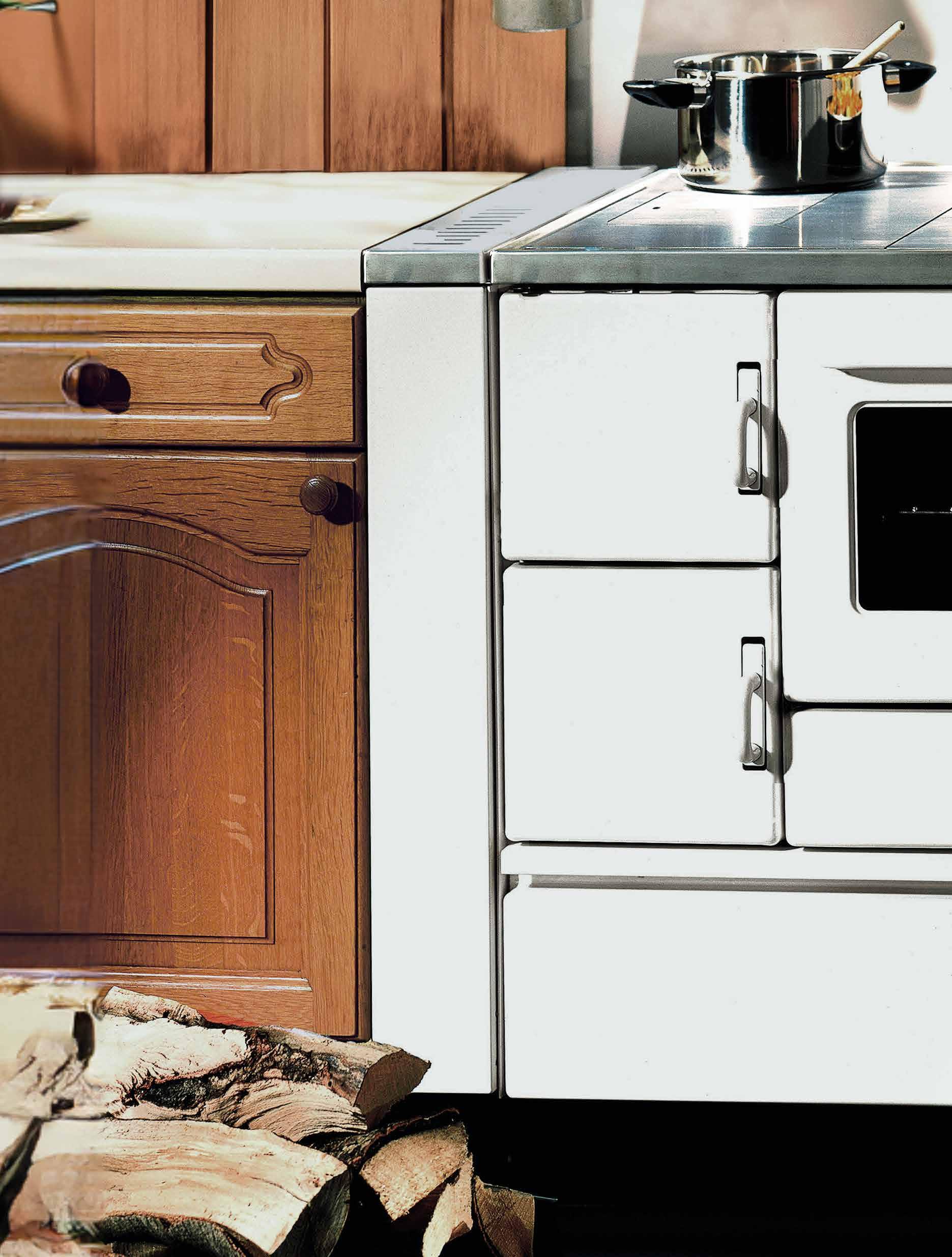

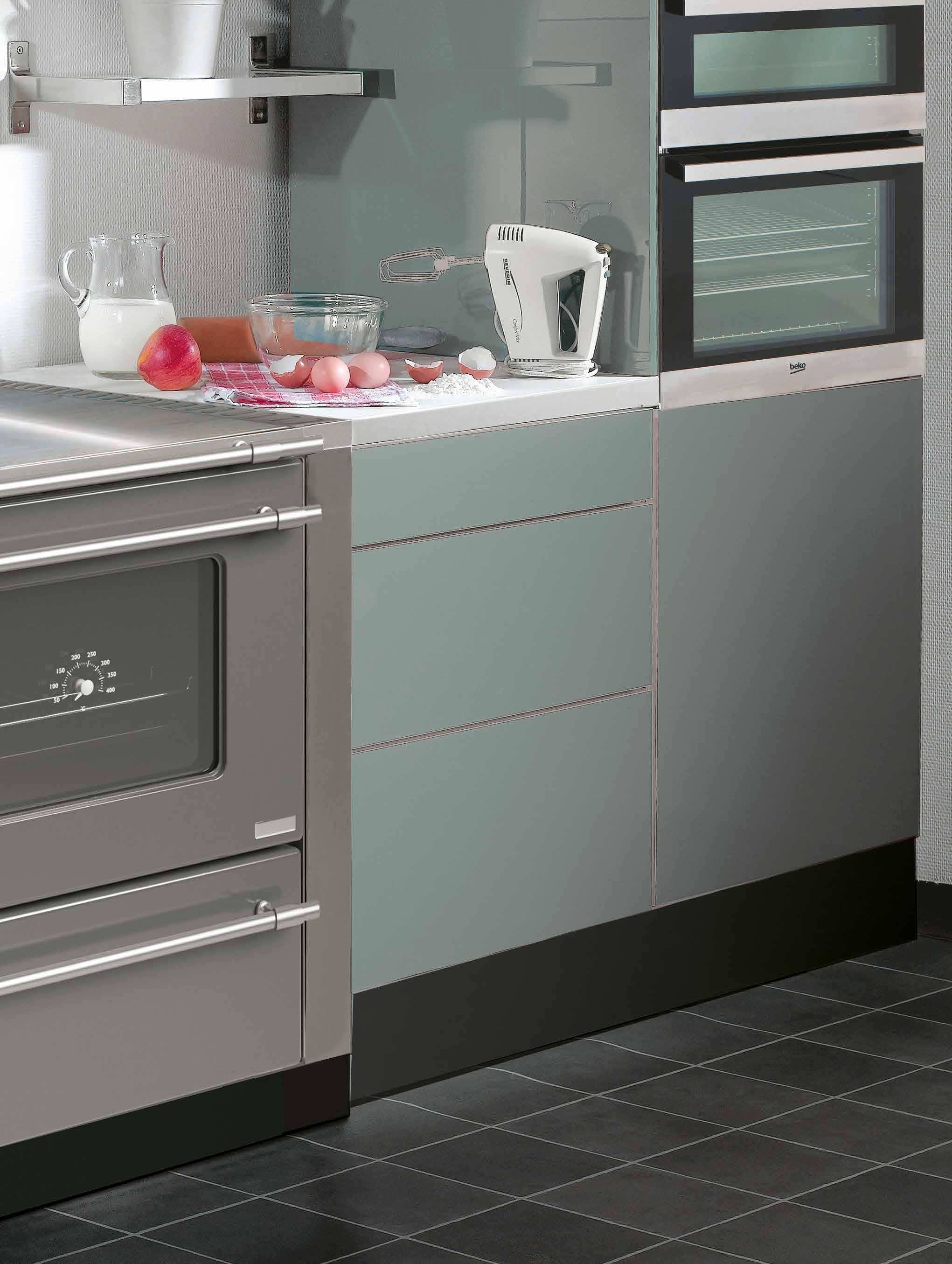

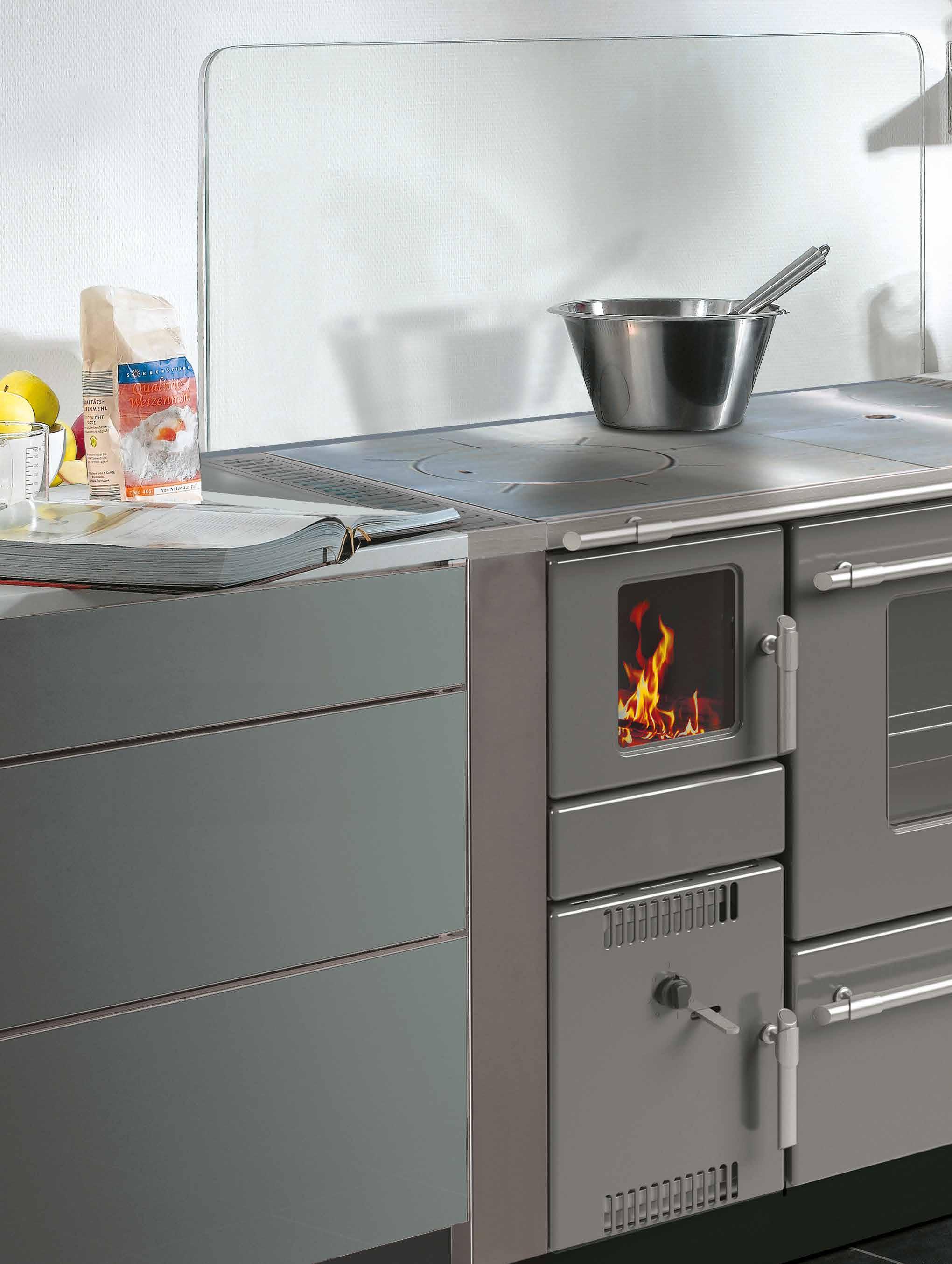

DIE KÜCHENZEILE WIE AUS EINEM GUSS
Mit der ISOplus-Ausstattung ist die Vollintegration des Herdes in Ihre Küchenzeile ohne Mehrkosten und zusätzlichen Aufwand möglich.
Die integrierten Abstandsverbindungen sorgen für optimale Wärmeisolierung zu brennbaren Anbauteilen und reduzieren den Sicherheitsabstand auf 3 mm.*
*Nicht bei unserem Aktionsmodell W 1-40 und bei W 1-75. Brandschutzeinheiten in 50 mm und in Herdfarbe sind hier als Sonderzubehör erhältlich.
Die W-Serie: der vielseitige Klassiker

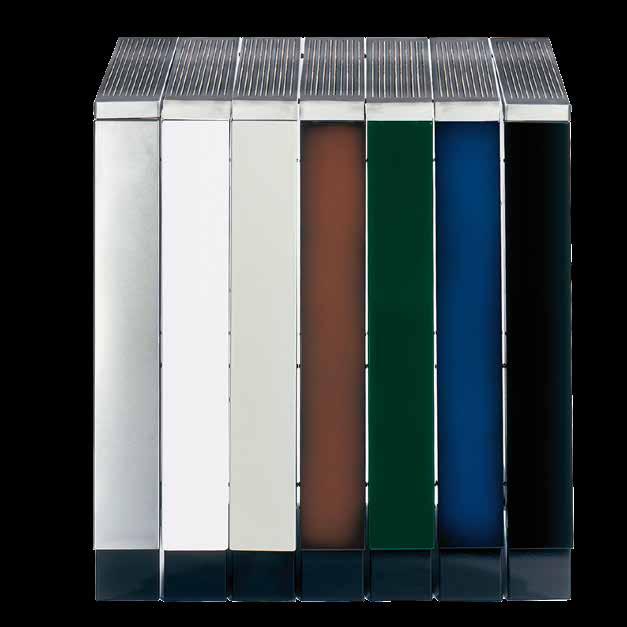

BRINGEN SIE FARBE IN IHRE KÜCHE
Damit sich Ihre W-Serie ihrer Einbauküche perfekt anpasst, steht eine Auswahl an Farben zur Verfügung, mit der Sie Ihrer Kreativität freien Lauf lassen können. Ob elegantes Schwarz, stilvolles Kiesel, trendiges Anthrazit Metallic, klassisches Weiß, warmes Braun oder exklusives Edelstahl – die W-Serie ermöglicht die perfekte Harmonie aller Einzelteile oder lässt Sie an der richtigen Stelle Farbakzente setzen.
DIE GRIFFE: ECKIG ODER RUND – DAS IST HIER DIE FRAGE
Wählen Sie aus jeweils 2 Griffvarianten
ENTDECKEN SIE DAS NEUE DESIGN UND DIE TECHNISCHEN INNOVATIONEN:
• Style und Trend für W1 – Fashion und Elegance für W3
• Externe Luftzufuhr
• Durchheizfunktion und Isoplus-Ausstattung optional
• Abbrandautomatik
• FIREplus System und Airlogic Funktion
• Erlebniskochen mit Cook on Fire-Zubehör
Weiß
ANSCHLÜSSE NACH MASS
Sie möchten die optimale Kombination mit Ihrem CeranEinbauherd?
Dann greifen Sie doch einfach zu unseren Glaskeramikfeldern. Äußerst strapazierfähig lassen Sie sich problemlos reinigen und leicht pflegen. Weiße Markierungen zeigen Ihnen die Kochzonen.
Sie lieben es massiv und pur?
Dann entscheiden Sie sich doch einfach für unsere 8 mm starke, geschliffene Stahlplatte, dem Inbegriff der Robustheit. Hier können Sie die obere Anschlussmöglichkeit und das Cook on Fire-Zubehör voll zum Einsatz bringen.

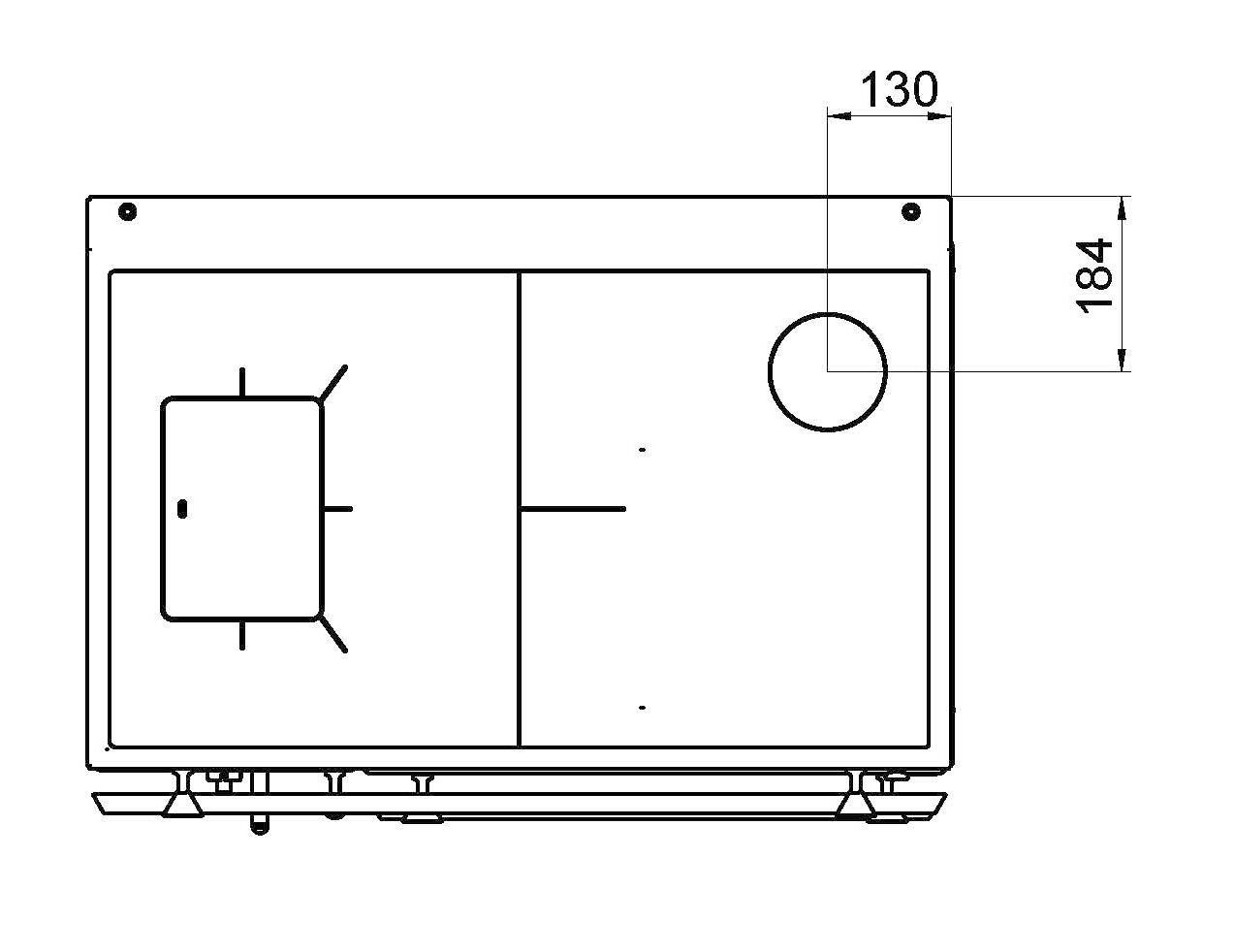

NEU: Ceranplatte mit Obenanschluss
Auch bei der Aufstellung Ihres Herdes lassen wir Ihnen völlig freien Spielraum. Rechts oder links seitlich, oben oder hinten, alle W-Herde haben immer mehrere Anschlussmöglichkeiten, damit Ihnen hier keine Grenzen gesetzt sind.
EIN MAXIMUM AN KOMFORT
Mit dem Touch und Load System öffnet sich die Zubehörlade auf leichtes Andrücken. Die kugelgelagerten Schienen sorgen für absolut ruckfreies Öffnen und erleichtern das Be- und Entladen der robusten Zubehörlade mit großem Fassungsvermögen.*
* Bei unserem W 1-40 lässt sich die Lade auf konventionelle Weise öffnen.
Mehr Optionen für Ihre Kreativität
EDELSTAHL – DER INBEGRIFF VON WERTIGKEIT
Edles Design ist auch immer eine Frage der Materialien. Daher haben wir zahlreiche Elemente mit hochwertigem Edelstahl gestaltet. Der massive Herdrahmen, Knebel und Herdstangen, das Bratrohr und nicht zuletzt der gesamte Sockelrahmen setzen an den richtigen Stellen Akzente und bringen Exklusivität in Ihre vier Wände.

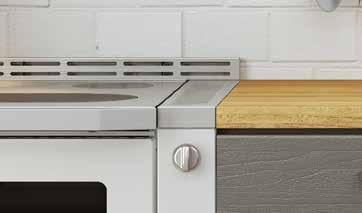

HÖHENUNTERSCHIEDE EINFACH ANPASSEN
Für eine durchgehend ebene Arbeitsfläche in Ihrer Küche sorgen die beiden zur Auswahl stehenden Höhen des massiven Sockelrahmens aus hochwertigem Edelstahl. Mit ihnen lässt sich sowohl die Standardhöhe von 85 cm wie eine erhöhte Arbeitsflächen auf 90 oder 92 cm realisieren. Kleinere Unebenheiten lassen sich mit den Stellfüßen ausgleichen.

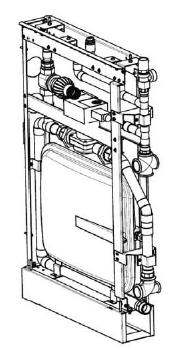

EINMAL HEIZEN - DOPPELTER NUTZEN
Heizen Sie doch einfach ganz nebenbei den Kachelofen im Wohnzimmer. Denn der W 3-90 und W 1-75 kann schnell und einfach für eine Durchheize aufgerüstet werden. Ob auf Bestellung werkseitig eingebaut oder als später installierbares Zubehörset –überKlappensystem und Verbindungsrohr bestimmen Sie mit der Dual Control, wohin die Wärme strömt.
Nachheizfläche z. B. Kachelkaminofen
Wertetripel für Durchheize W 3-90 und W 1-75 Brennstoff Braunkohlebrikett Buchenholz Abgasmassenstrom (g/s) 9,5 9,4
Abgastemperatur am Stutzen (°C) 330 320 Notwendiger Förderdruck bei NWL (Pa) 12 12
VERBESSERTES RAUMKLIMA DURCH EXTERNEN AIR-ANSCHLUSS
Die W-Serie verfügt serienmäßig über einen Extern AirAnschluss, mit dem Sie optional die Verbrennungsluft von außen zuführen können. Nicht nur Niedrigenergiehäuser oder besonders gut gedämmte Häuser profitieren so von der besonders hohen Effizienz der W-Serie.
AUSSTATTUNGEN, DIE KEINE WÜNSCHE OFFEN LASSEN

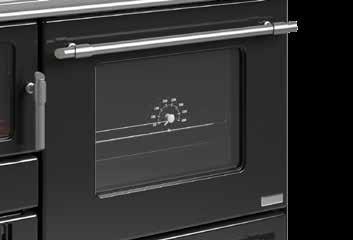

Für optimale Brat- und Backverhältnisse und perfekte Resultate
Mit seinem 35 Liter Volumen garantiert das Bratrohr eine schnellere Aufheizung. Damit sparen Sie Brennmaterial, reduzieren Ihre Kosten und können die Wärme sofort nutzen. Beleuchtung und großes Sichtfenster ermöglichen Ihnen auch ohne Türöffnung den vollen Überblick über Brat-/Back und Gargut und verhindern so unnötigen Wärmeverlust. Ein Thermometer mit einer Anzeigeskala bis 400 °C gibt Ihnen genaue Auskunft über die Temperatur im Bratrohr.
Erlebniskochen pur
Grillen nur im Freien? Mit dem einzigartigen Cook on Fire-Zubehör holen Sie sich alles in die eigenen vier Wände. Pfannen können im Schrank bleiben, denn mit der Grillplatte aus massivem Guss braten Sie zukünftig direkt auf dem Feuer. Dank dieser einzigartigen Beheizung erreichen Sie schnell die Arbeitstemperatur und durch die geringe Zubereitungszeit bleiben Gemüse, Fleisch und Spieße saftig und wertvolle Nährstoffe erhalten. (Sonderzubehör für Stahl- oder Kombiplatte des W 3-90 und W 1-75.)
RUNDUM SICHER
Damit in Zukunft das Hantieren bei geöffneter Türe noch sicherer wird, haben wir das Bratrohr mit Teleskop-Vollauszügen ausgestattet, die für ein ruckfreies Gleiten bis weit nach außen und für einen stabilen Halt von Blech und Rost sorgen.
Temperaturanzeigen bis 400°C
Grillen mit Cook on Fire
Teleskopauszüge erleichtern die Arbeit
Jetzt auch in 92 cm Höhe

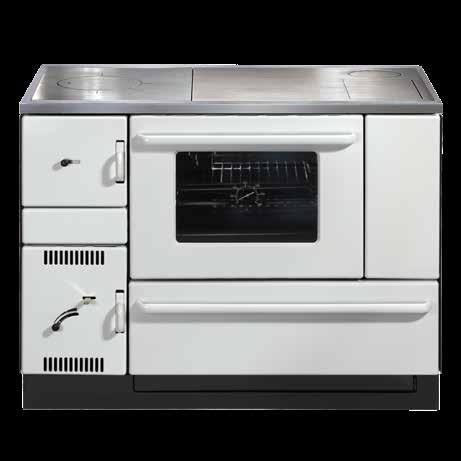

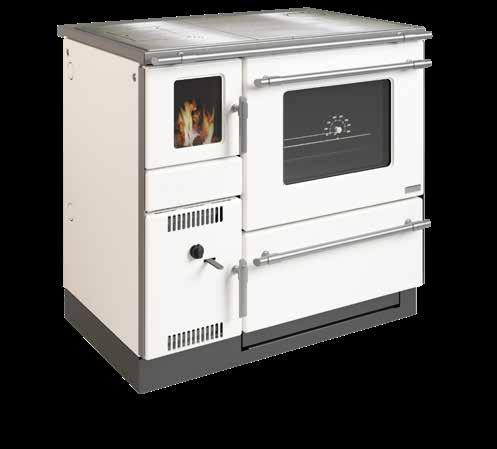

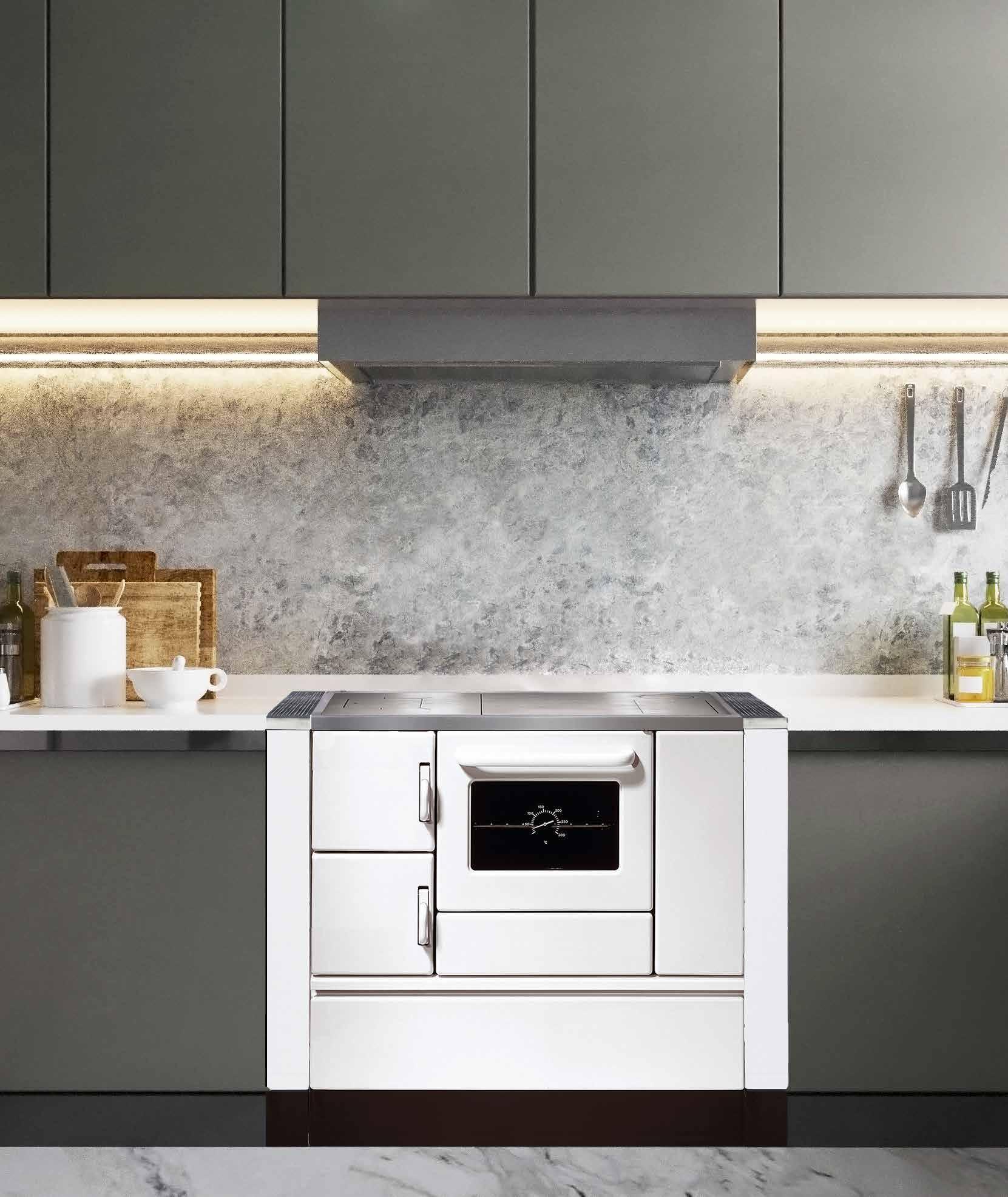

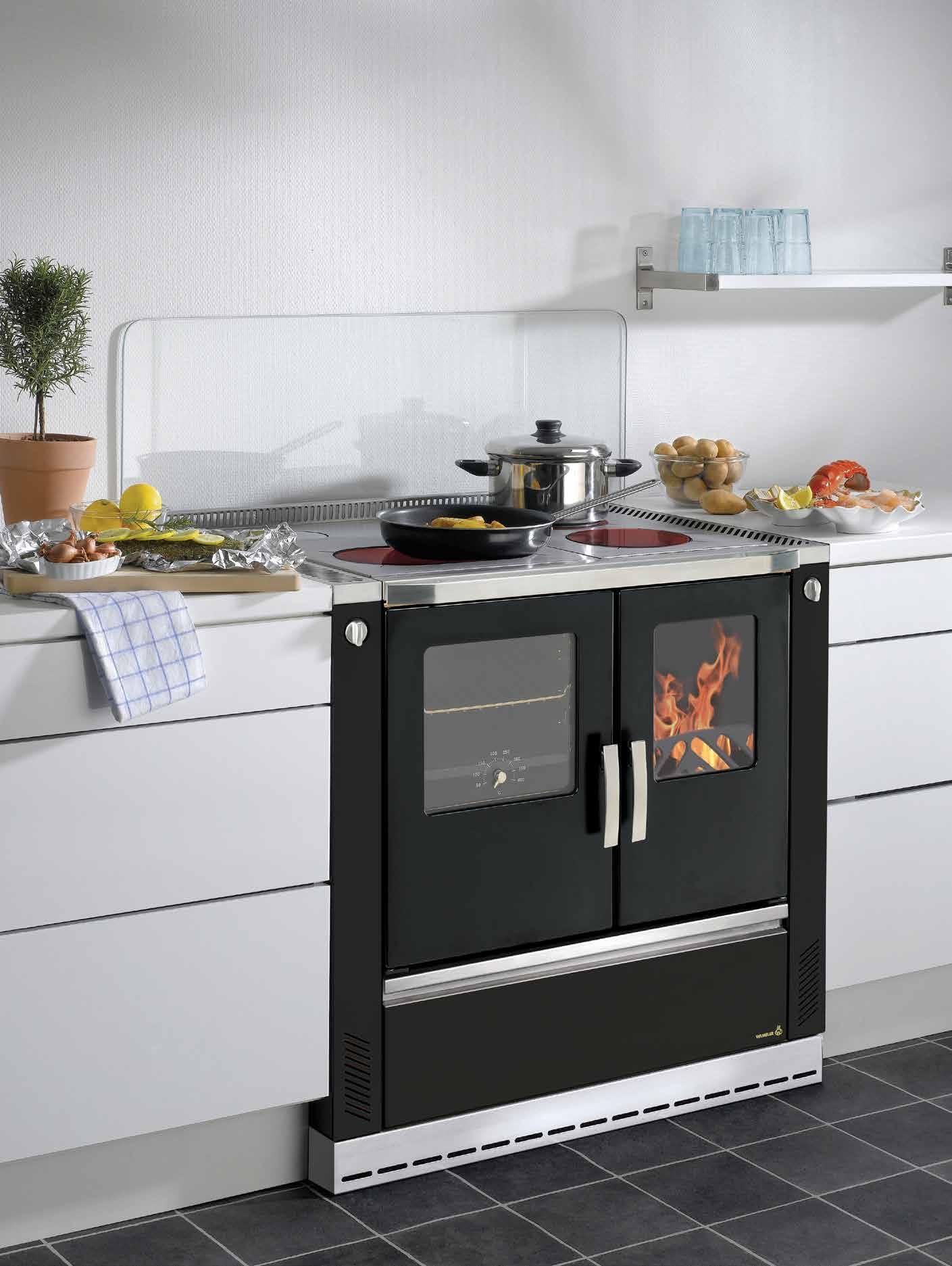

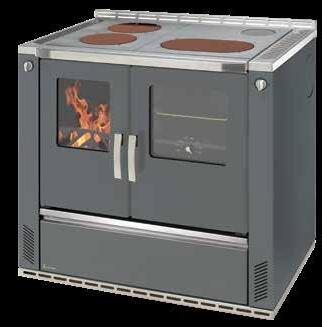

W 3-90
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Großraumbratrohr mit Teleskopauszügen und Thermometer bis 400°C
• Optionale Höhen von 85 / 90 / 92 cm
• Regler für Heizleistung und Anheizklappe an den Fronten der Brandschutzeinheiten
• Wahlweise Stahlplatte, Ceranplatte und Ceranplatte für Obenanschluss
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• 4-fach Anschluss und Extern Air Anschluss möglich
• Bratrohrbeleuchtung
• Automatische Unterstützung des Anheizvorgangs
• Detaillierte Beschreibung auf S. 8-11

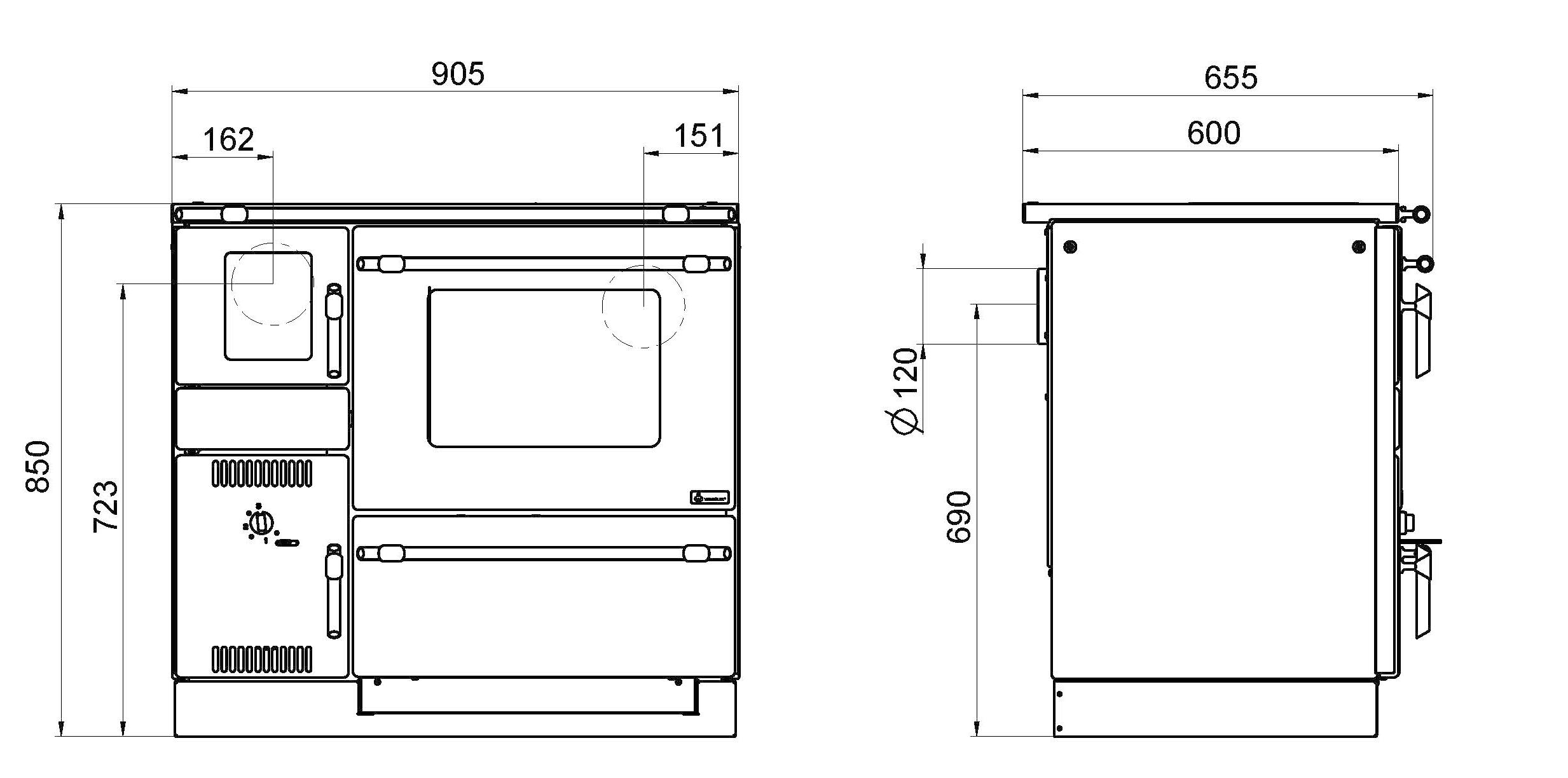

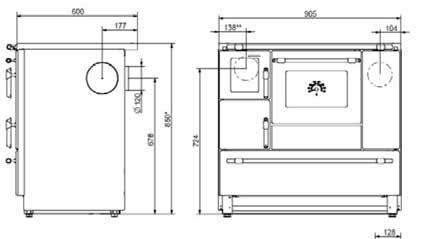

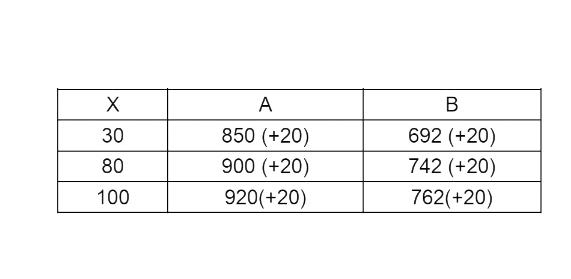

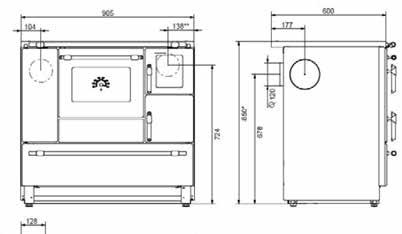

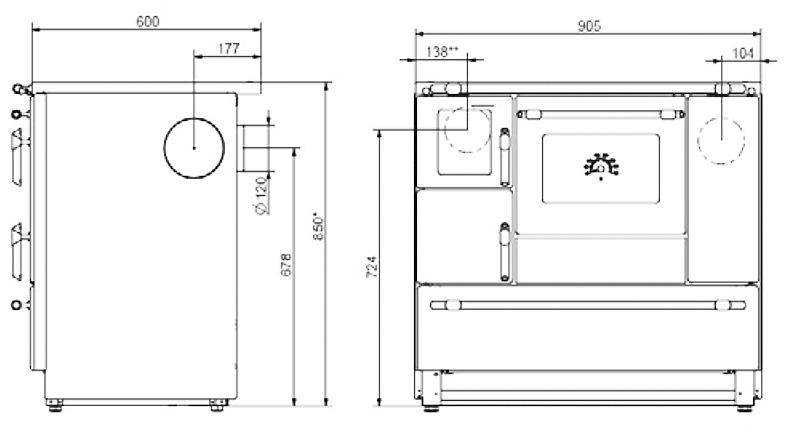

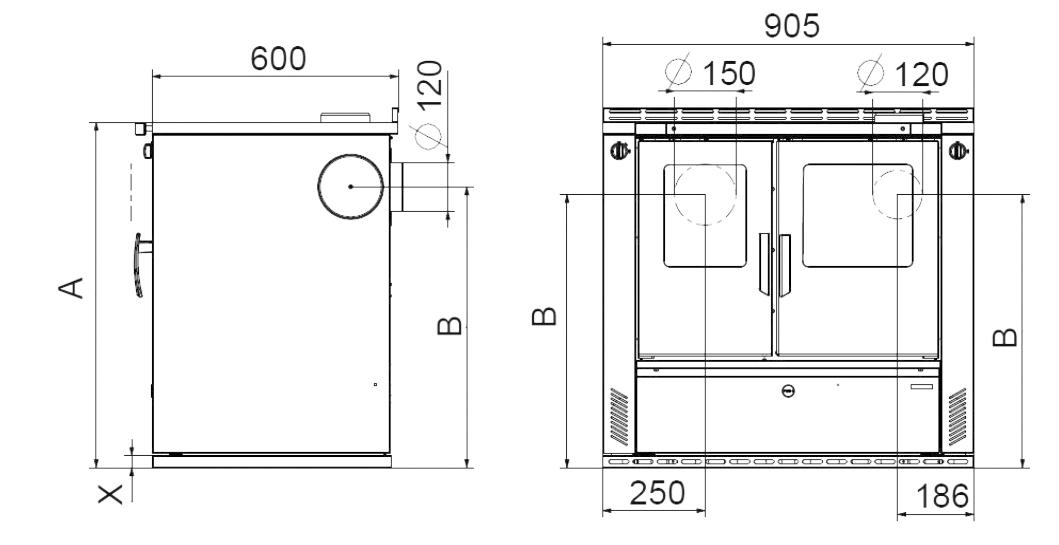

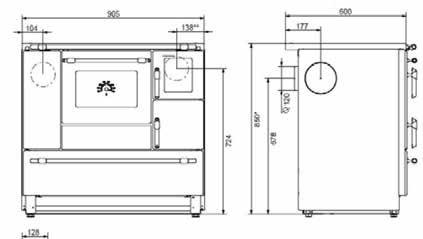

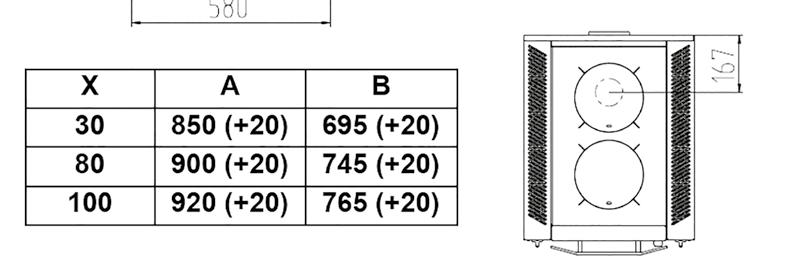

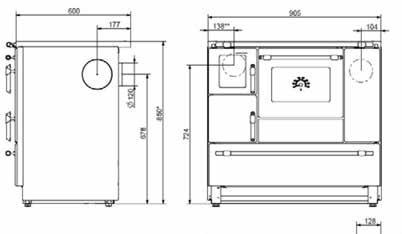

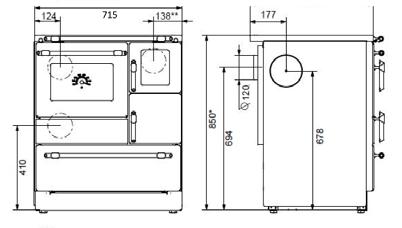

W 3-90 Arbeitshöhe siehe Tabelle
Einheit
W 3-90
Nennwärmeleistung kW 8 Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 10,4 Abgasstutzen-Temperatur °C 210 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm 200, 3, 3, 800
Heiztüröffnung (Breite, Höhe) mm 326, 525 Brennraum (Höhe, Breite, Tiefe) mm 264, 225, 350 Bratrohr (Breite, Höhe, Tiefe) mm 307, 261, 430 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 692, 692 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm
H 850, 900, 920, B 905, T 600 Gewicht (Brutto, Netto) kg 222, 200 Energieeffizienzklasse A+
Farben
W 3-90 Anthrazith Metallic
Temperaturanzeigen bis 400°C
Weiß
Schwarz
Anthrazit Metallic
Edelstahl
Braun
Kiesel
Modell
Fashion
Elegance
Griffe
Besonderheit

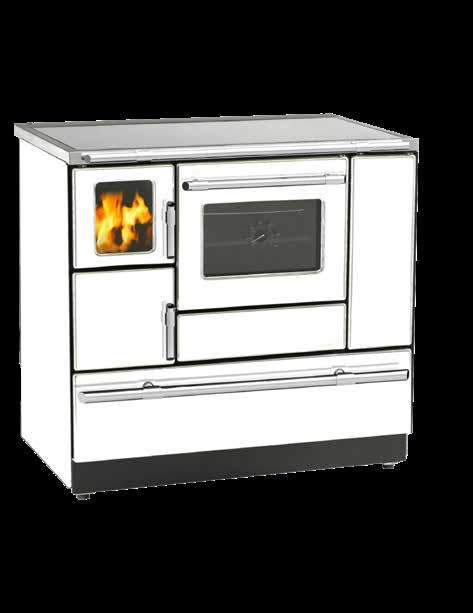

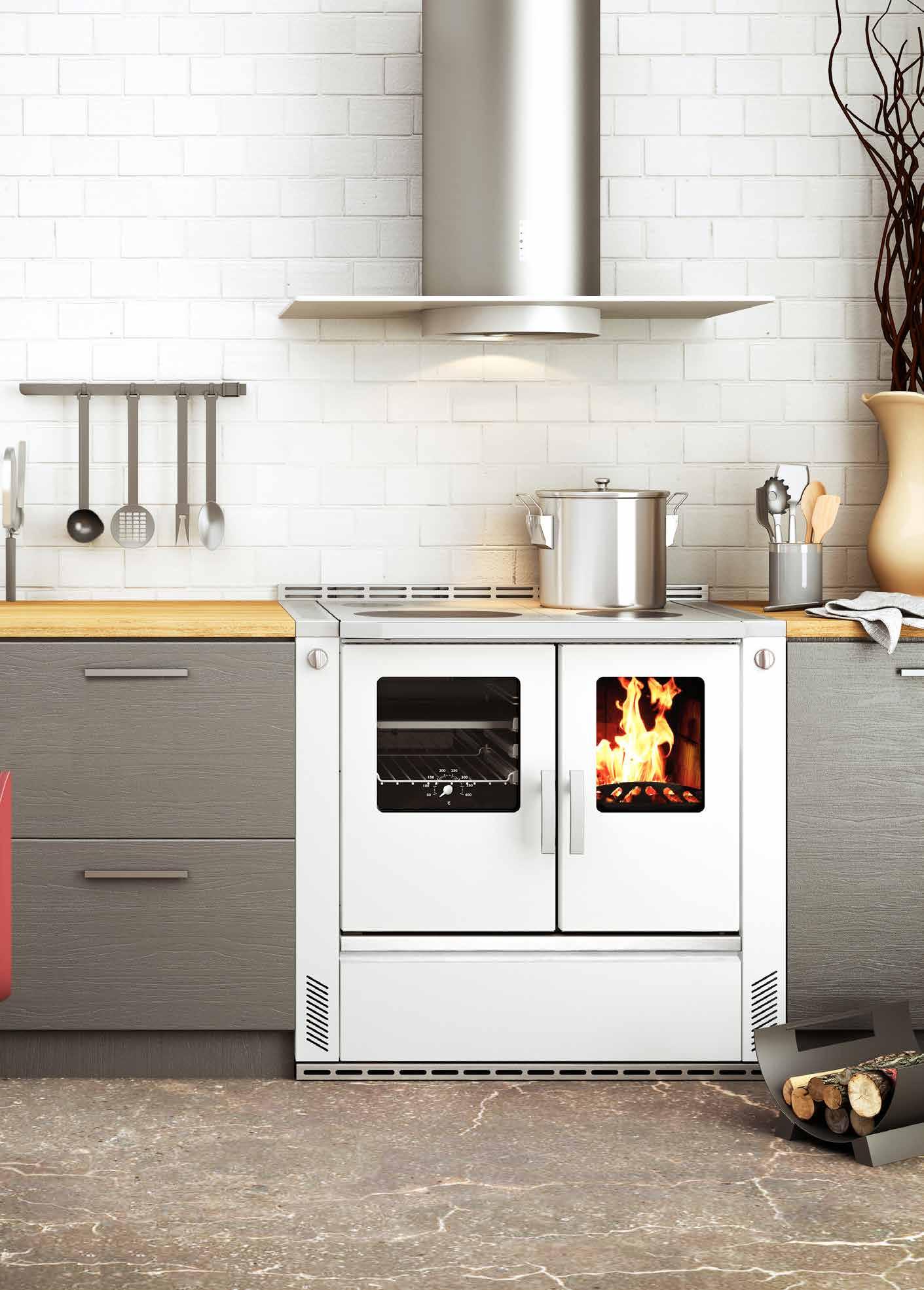

W 3-90 Weiß

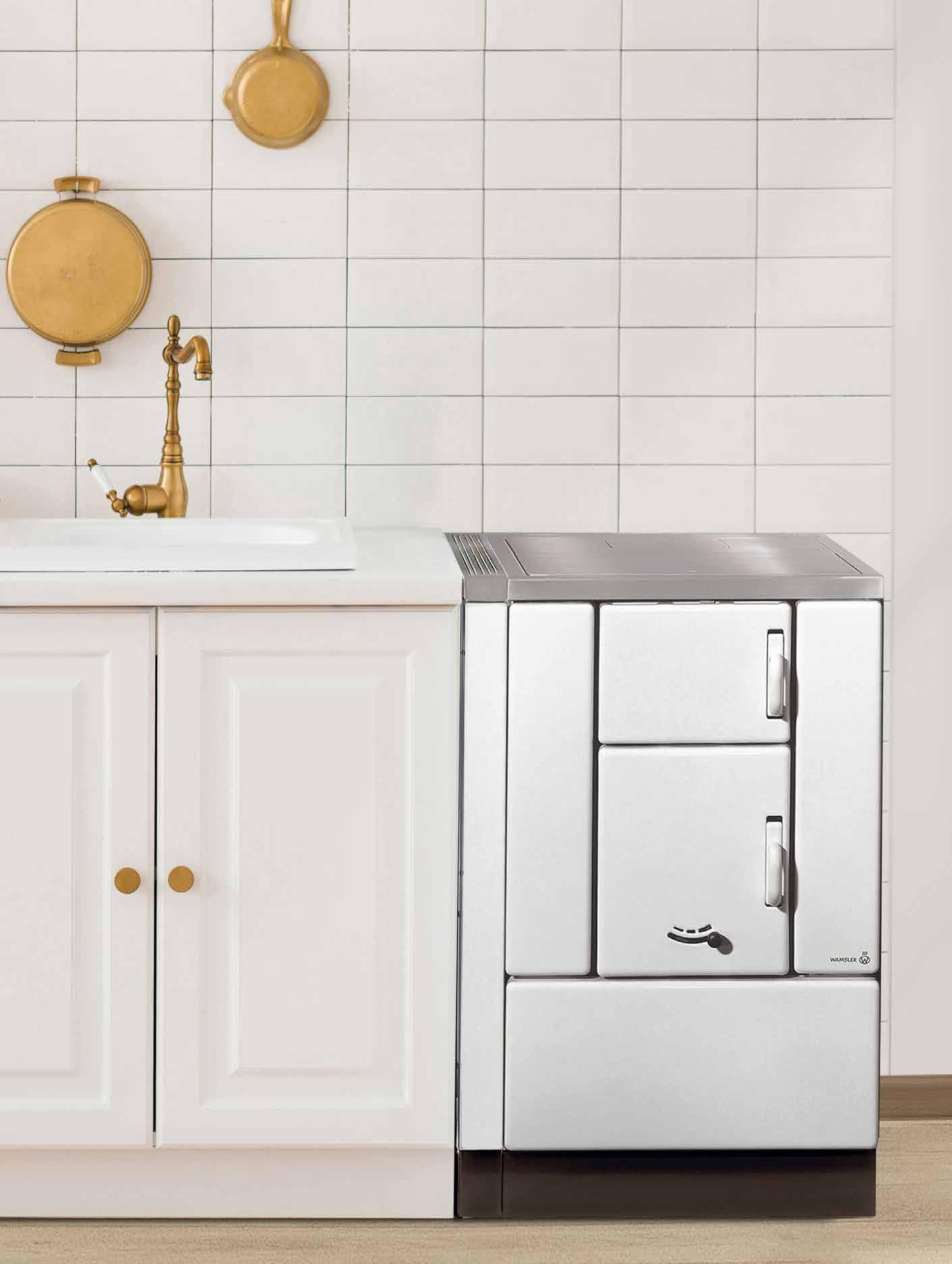

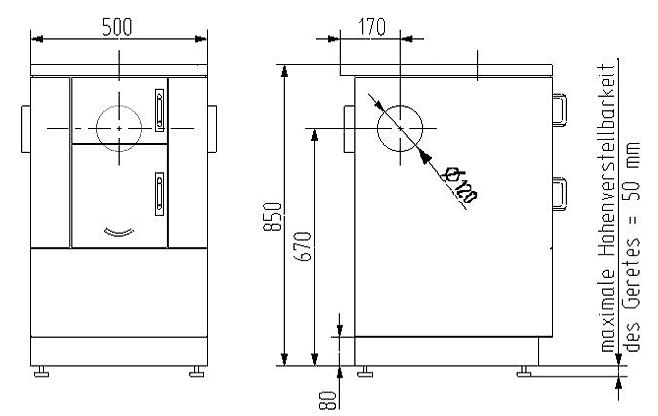

W 3-50
Modern Line
W 3-50 Edelstahl
3-50 Kiesel
W 3-50 Weiß mit Farbtür

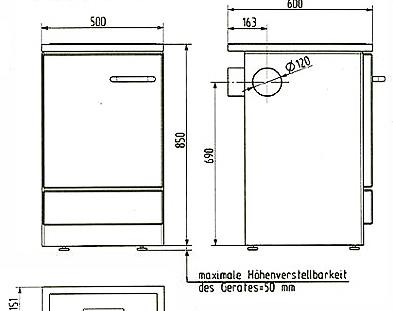

W 3-50 Arbeitshöhe siehe Tabelle
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Optionale Höhen von 85 / 90 / 92 cm
• Regler für Heizleistung und Anheizklappe an den Fronten der Brandschutzeinheiten
• Wahlweise Stahlplatte, Ceranplatte
• 4-fach Anschluss und Extern Air Anschluss möglich
• Automatische Unterstützung des Anheizvorgangs
• Detaillierte Beschreibung auf S. 8-11
Modell Einheit
W 3-50
Nennwärmeleistung kW 6
Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 9,7
Abgasstutzen-Temperatur °C 275 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
200, 3, k.a., 800
Heiztüröffnung (Breite, Höhe) mm 326, 525 Brennraum (Höhe, Breite, Tiefe) mm 264, 225, 350 Bratrohr (Breite, Höhe, Tiefe) mm
Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 695, 695 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm H 850, 900, 920, B 905, T 600 Gewicht (Brutto, Netto) kg 147, 137 Energieeffizienzklasse A
Farben
W
Weiß
Schwarz
Anthrazit
Metallic
Edelstahl
Braun
Kiesel
Fashion Elegance
Griffe
Modern Line
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Großraumbratrohr mit Teleskopauszügen und Thermometer bis 400°C
• Optionale Höhen von 85 / 90 cm
• Regler für Heizleistung und Anheizklappen in der Vorderseite des Rahmen
• Wahlweise Stahlplatte, Ceranplatte
• Sichtscheibe mit Spülluftsystem
• 4-fach Anschluss und Extern Air Anschluss möglich
• Bratrohrbeleuchtung
• Automatische Unterstützung des Anheizvorgangs
• Detaillierte Beschreibung auf S. 8-11
Nennwärmeleistung kW 8 Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 12,2 Abgasstutzen-Temperatur °C 249 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm 200, 300, 300, 600 Heiztüröffnung (Breite, Höhe) mm 160, 525 Brennraum (Höhe, Breite, Tiefe) mm 264, 225, 350 Bratrohr (Breite, Höhe, Tiefe) mm 307, 261, 430 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 692, 692 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm H 850, 900, B 750, T 600 Gewicht (Brutto, Netto) kg 191, 171 Energieeffizienzklasse A
Farben

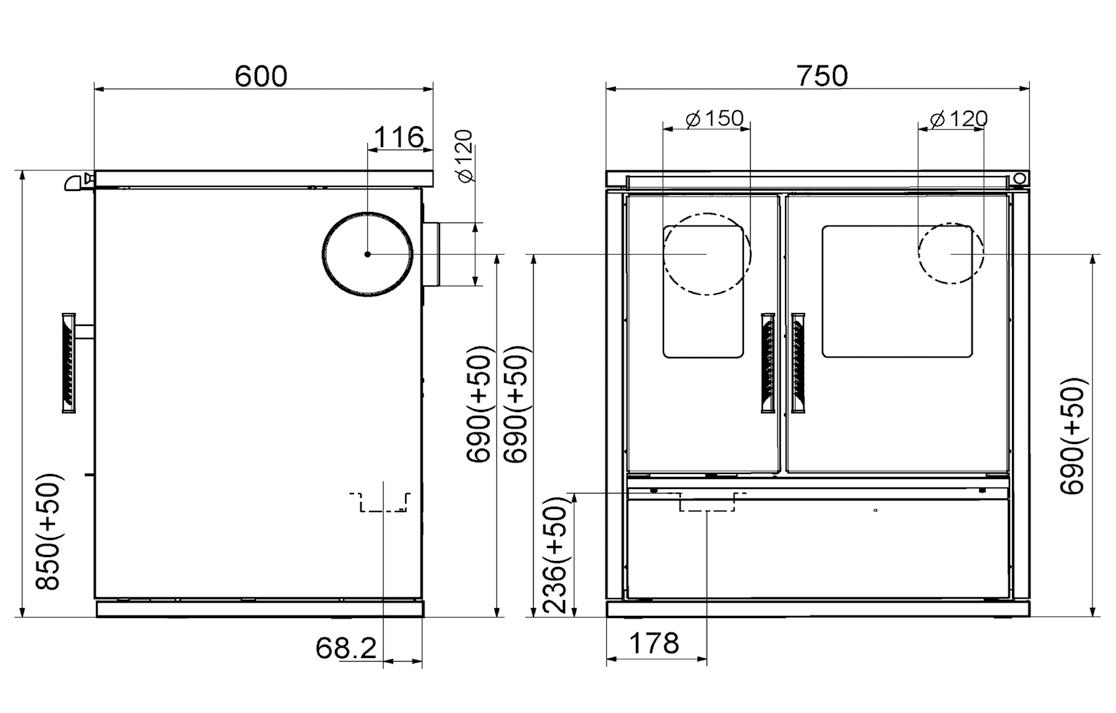

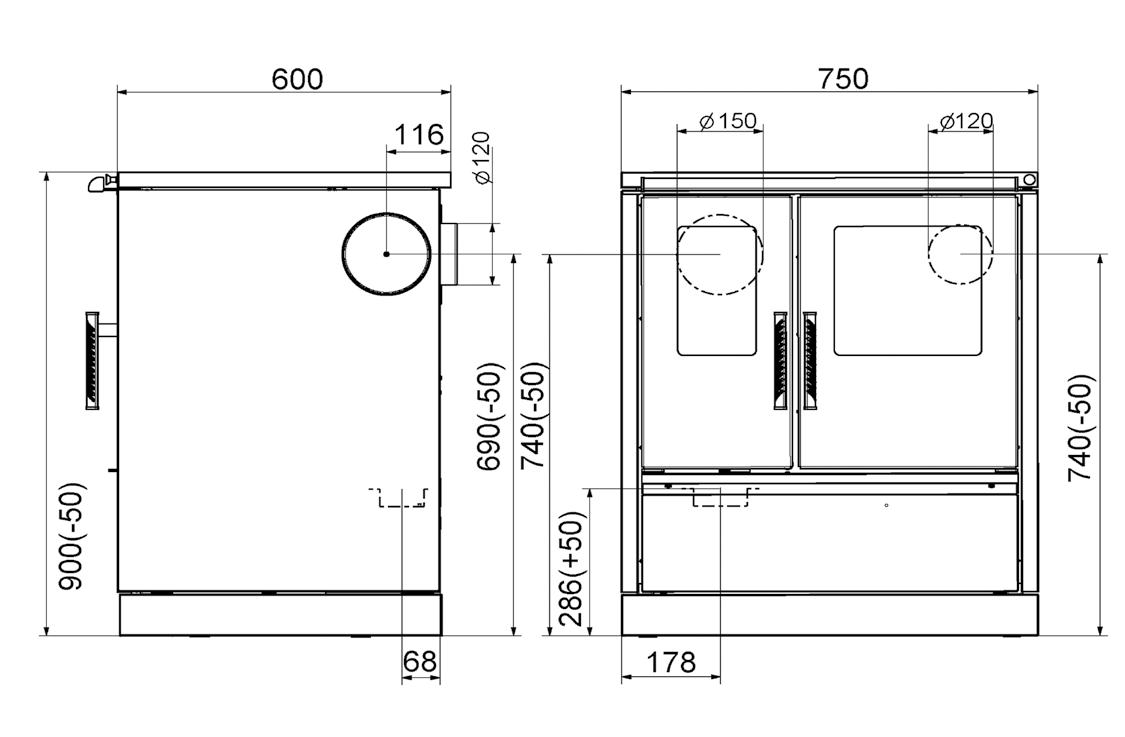

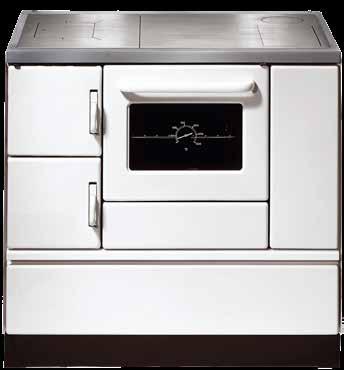

W 1-75

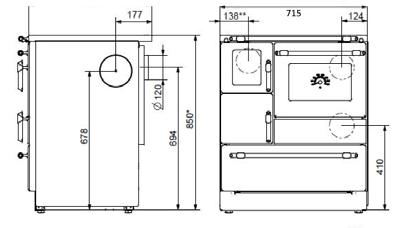

Arbeitshöhe 85 cm
W 1-75
Arbeitshöhe 90 cm
W 1-75 Kiesel
W 1-75 Braun
W 1-75 Anthrazit Metallic

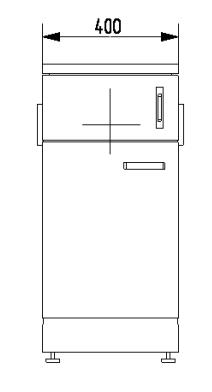

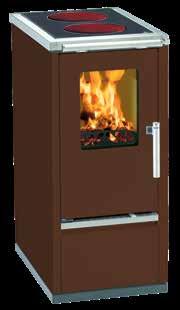

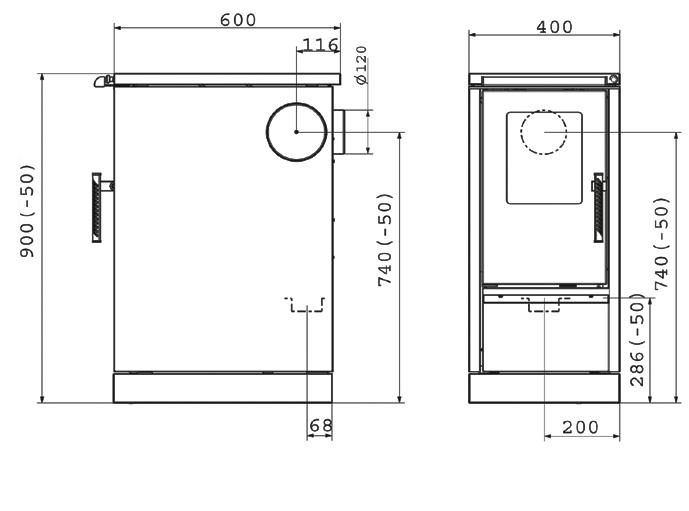

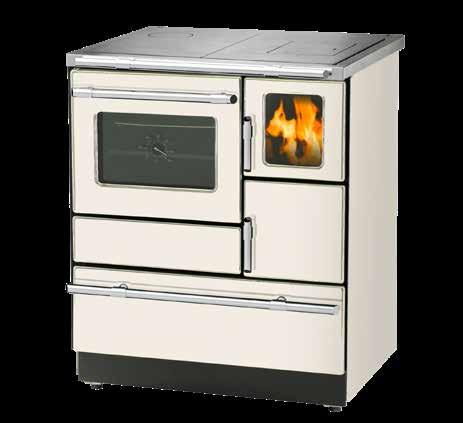

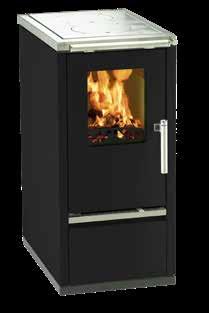

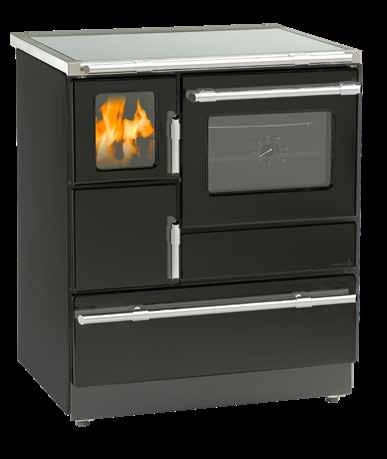

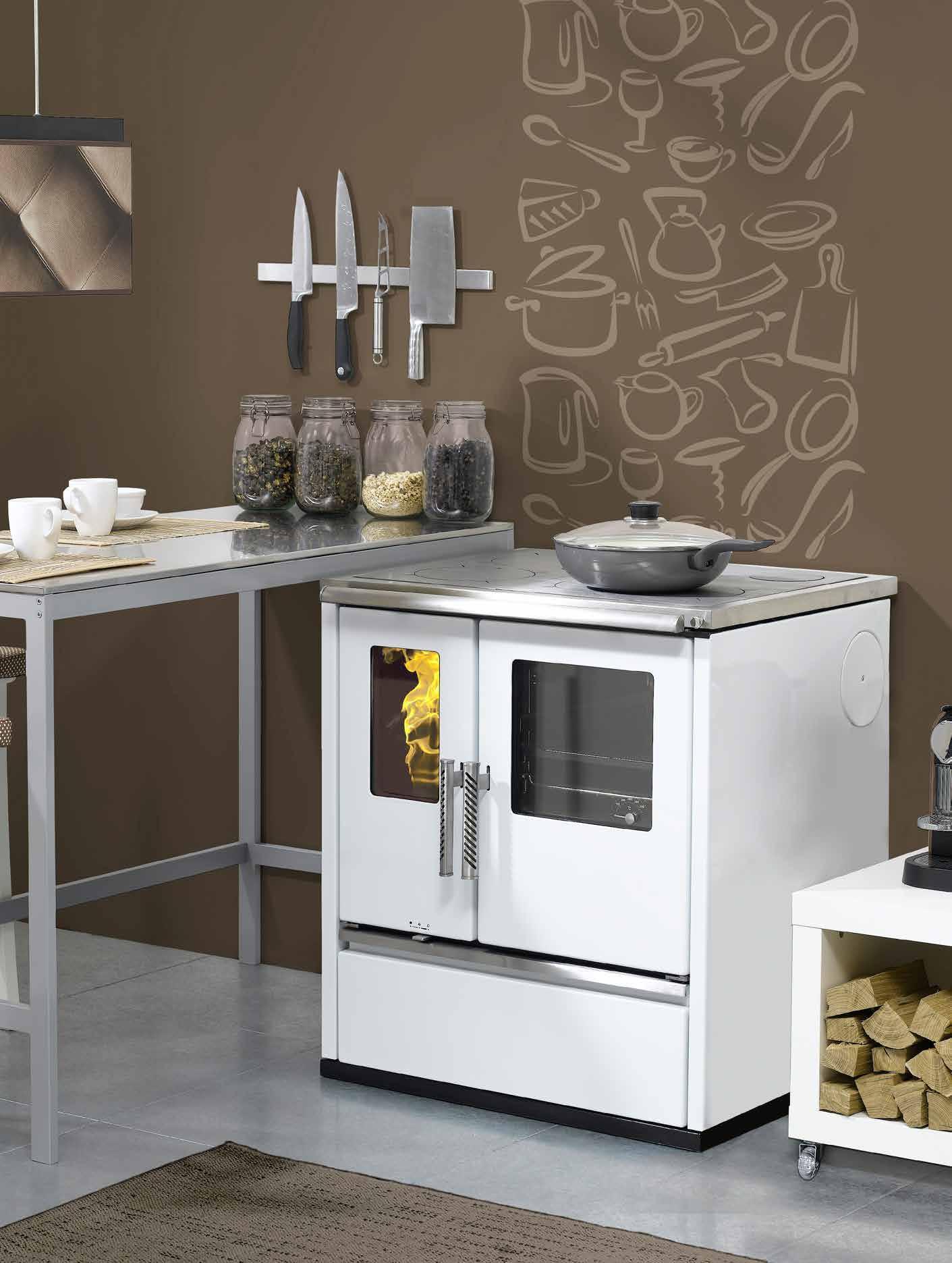

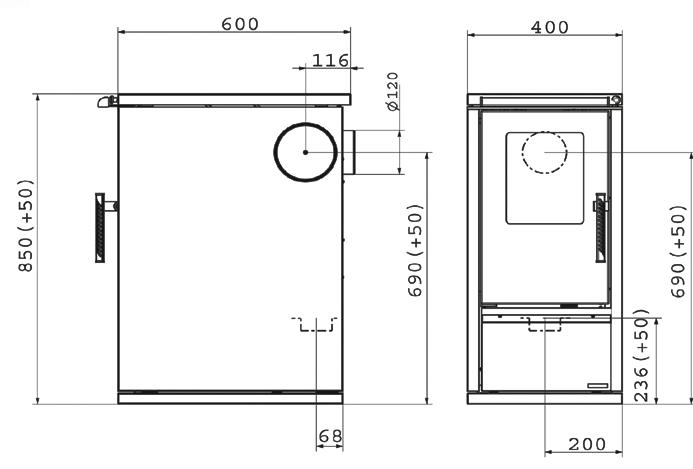

W 1-40
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Optionale Höhen von 85 / 90 cm
• Regler für Heizleistung und Anheizklappen an der Vorderseite des Herdes
• Wahlweise Stahlplatte, Ceranplatte
• 4-fach Anschluss und Extern Air Anschluss möglich
• Detaillierte Beschreibung auf S. 8-11
Nennwärmeleistung kW 6
Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 9,7
Abgasstutzen-Temperatur °C 275 Sicherheitsabstand (hinten, Seite/ Feuerraum, Seite/ Backofen, vorne) mm
200, 350, k.a., 800
Heiztüröffnung (Breite, Höhe) mm 160, 525 Brennraum (Höhe, Breite, Tiefe) mm 264, 225, 350 Bratrohr (Breite, Höhe, tiefe) mm Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben/ Ceran, hinten, Seite) mm 850, 695, 695 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm H 850, 900, B 400, T 600 Gewicht (Brutto, Netto) kg 135, 119 Energieeffizienzklasse A
Farben
Weiß Schwarz
Edelstahl Braun
Kiesel

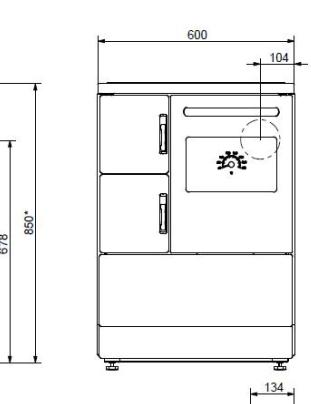

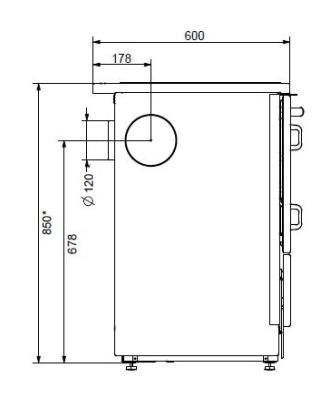

W 1-40 Arbeitshöhe 85 cm
W 1-40 Arbeitshöhe 90 cm
W 1-40 Braun
W 1-40 Anthrazit Metallic
W 1-40 Schwarz
Style
Trend
Griffe

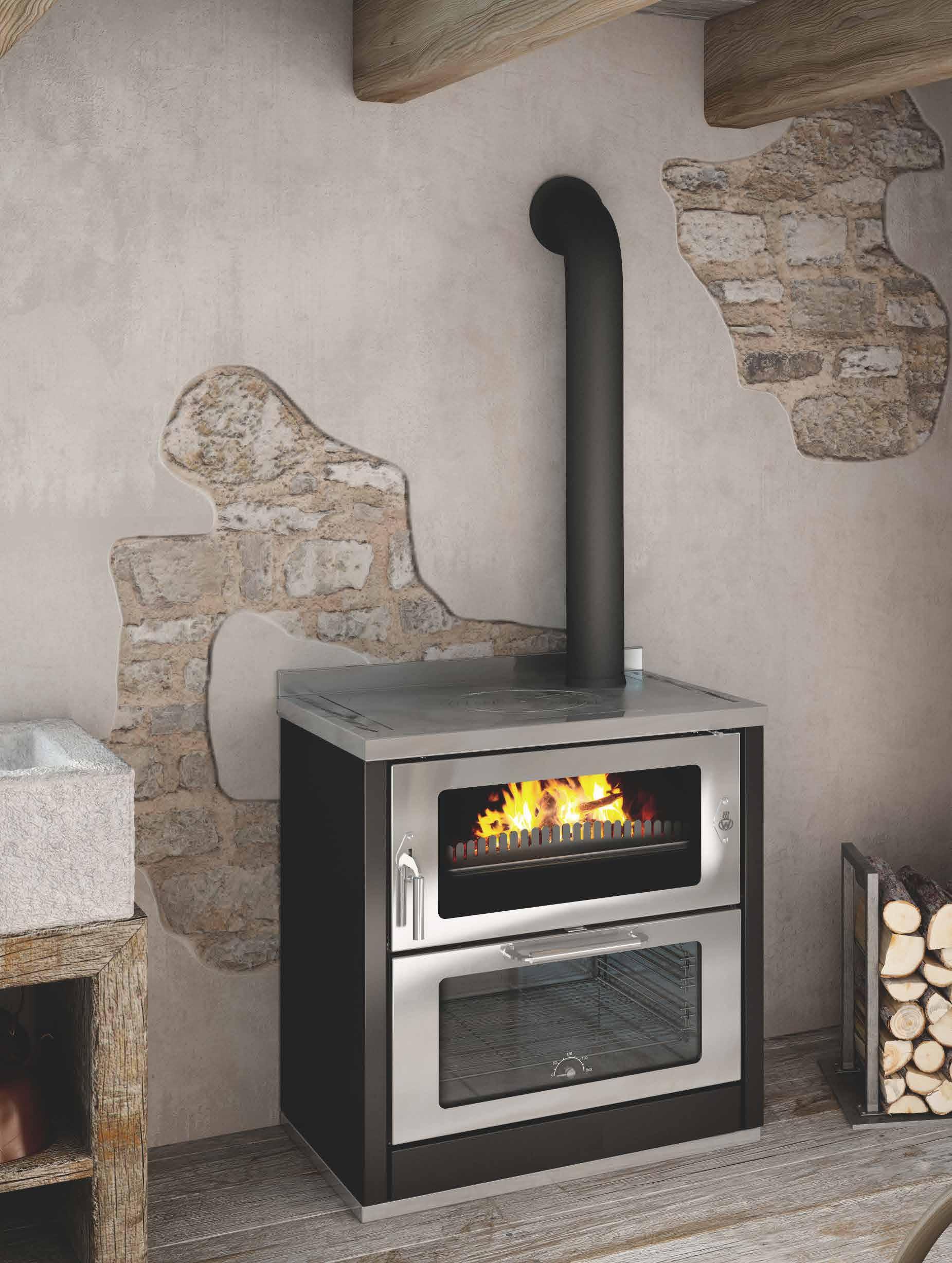

Ambiente Line
FEUER IN SEINER SCHÖNSTEN FORM
Unsere Ambiente Line umfasst moderne, klassische und rustikale Herde von höchster Qualität und Funktion in verschiedenen Designs und Anforderungen. K 138JH - K 138N - K 80 - K 60- M 90 - M 80

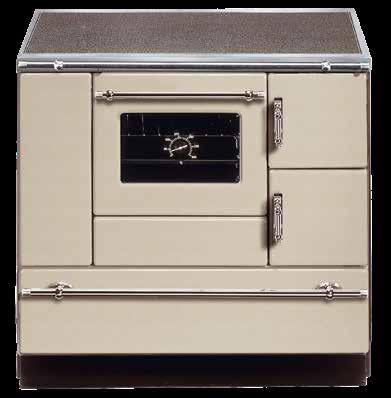

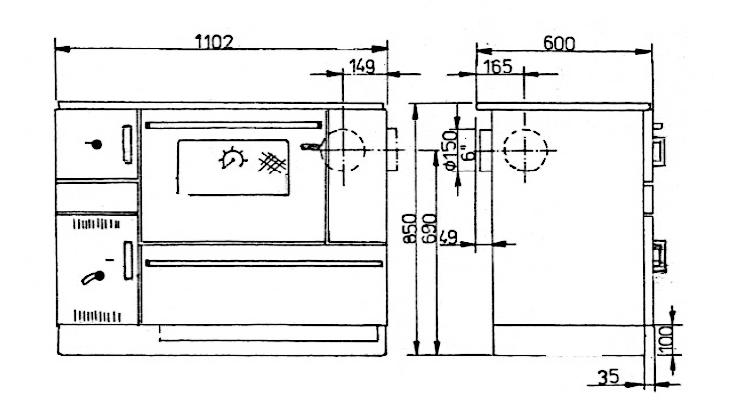

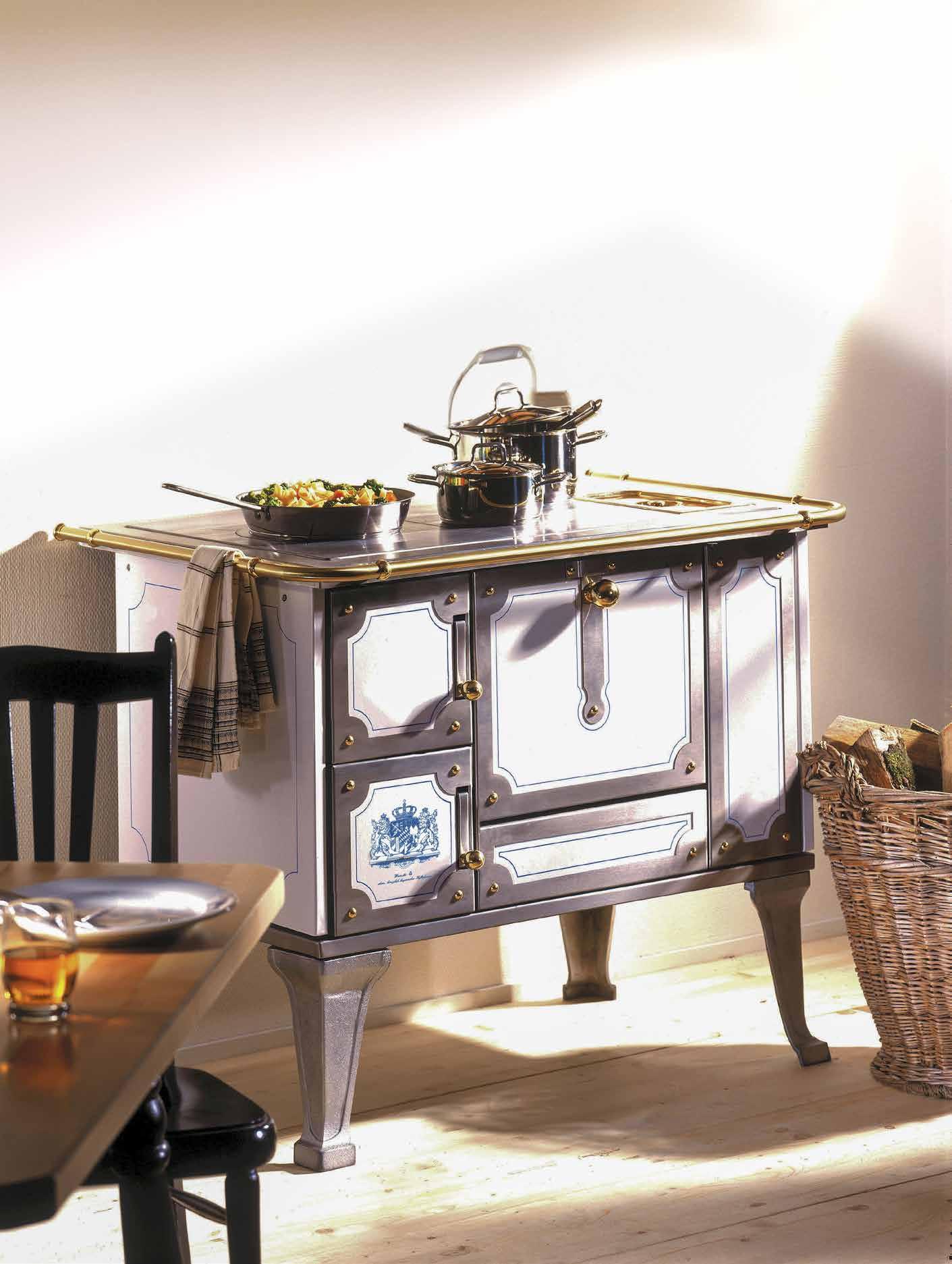

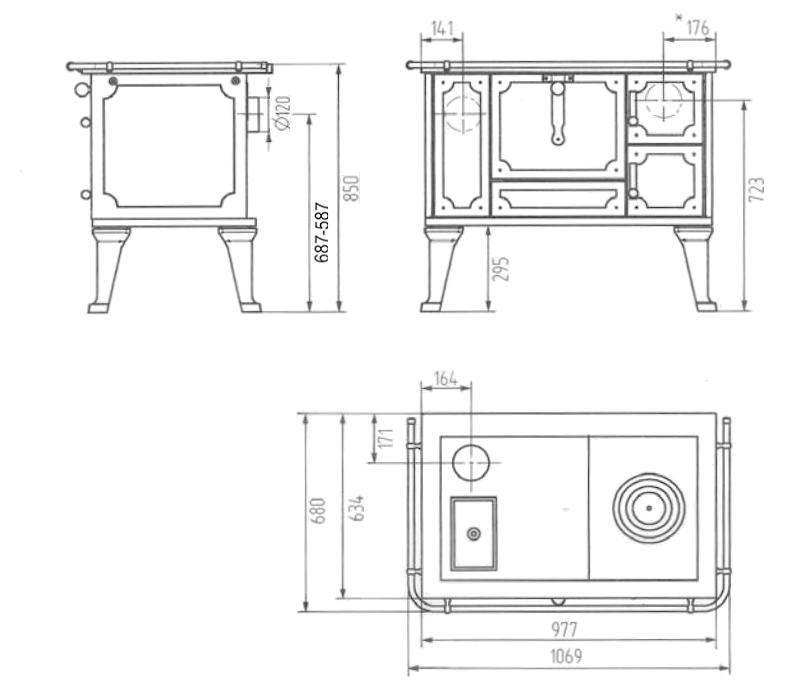

K 138JH - K 138N

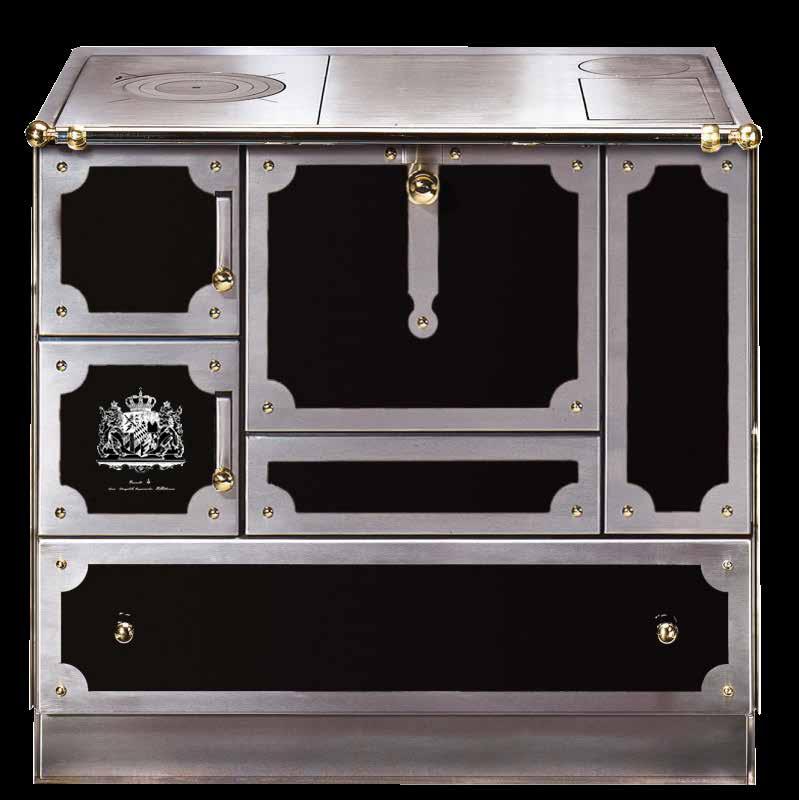

NOSTALGIE PUR
Mit dem Jubiläumsherd zaubern Sie einen Hauch nostalgisches Flair in Ihre Küche. Der Jubiläumsherd wurde speziell zu unserem 145-jährigen Jubiläum entworfen und ist mit seiner aufwendig gestalteten Vorderfront und den mattverchromten Gussfüßen ein wahrer Blickfang.
SonderedItion
Nennwärmeleistung
Wasser Leistung kW
Ambiente Line
• Edelstahlrahmen
• Herdplatte 8 mm Stahl mit Mehrringdeckel aus Guss
• Großraumbratrohr
• Regler für Heizleistung und Anheizklappen an der Vorderseite des Herdes
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Abgasanschluss hinten und oben 120 mm
Notwendiger Förderdruck Pa 12 12
Abgasmassenstrom NWL g/s 10,5 10,5 Abgasstutzen-Temperatur °C 250 250
Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm 300, 400, 300, 500 300, 400, 300, 500 Heiztüröffnung (Breite, Höhe) mm 160, 195 160, 195 Brennraum (Höhe, Breite, Tiefe) mm 200/310, 180, 370 200/310, 180, 370 Bratrohr (Breite, Höhe, Tiefe) mm 360, 270, 450 360, 270, 450 Abgasanschluss (Größe) Ø mm 120 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 677, -- 850, 677, -Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 1069, 680 850, 905, 600 Gewicht (Brutto, Netto) kg 181, 162 178, 159
Energieeffizienzklasse A A
Farben
Modell

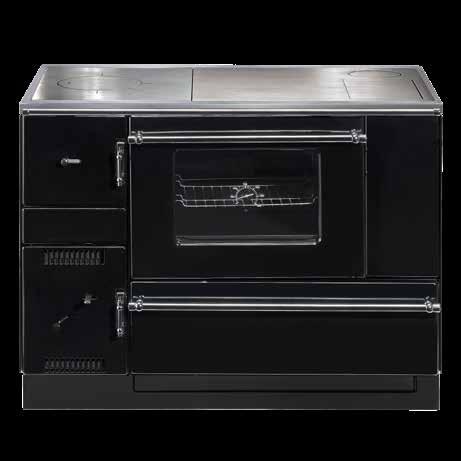

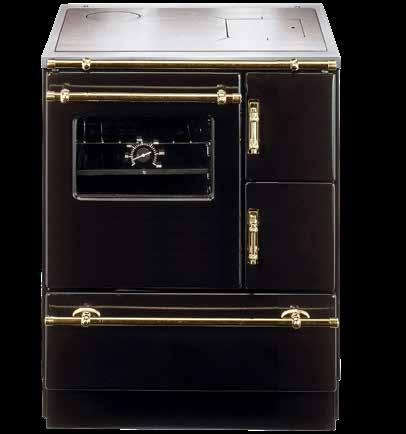

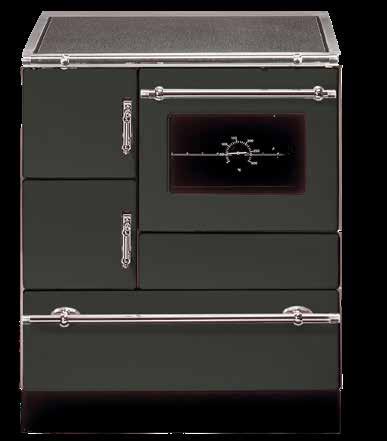

K 138N Schwarz
K 138N
K 138JH
Weiß Schwarz

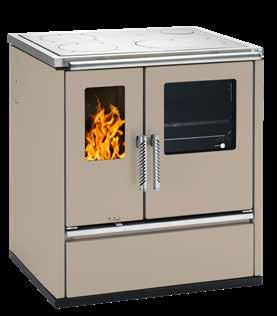

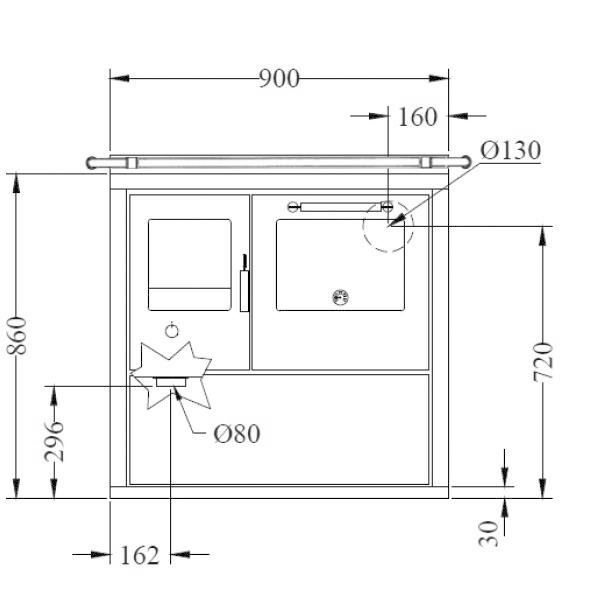

K 80 - K 60
5,5 / 7,5 kW
Ambiente Line
• Edelstahlrahmen
• Herdplatte aus massiven Guss geschliffen
• Großraumbratrohr mit Thermometer bis 400°C
• Höhe 86 cm
• Heiztür mit Wechselanschlag
• XL-Brennraum mit innovativer Breitbrandtechnik
• Beleuchtetes Bratrohr

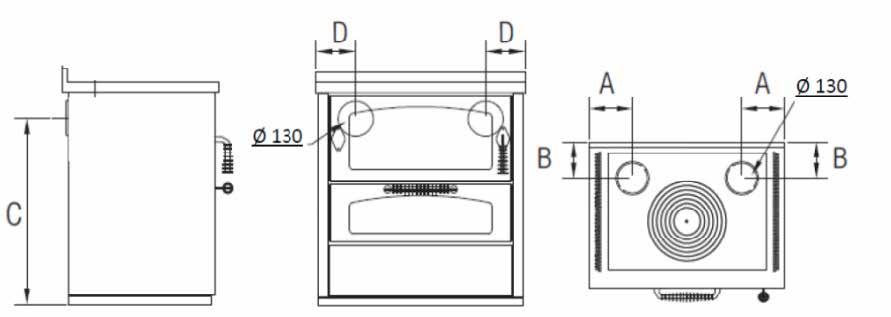

• Abgasanschlüsse beidseitig hinten und rechts oben 130mm
Nennwärmeleistung kW
Wasser Leistung kW
Notwendiger Förderdruck Pa 12 12
Abgasmassenstrom NWL g/s 7,2 6,3
Abgasstutzen-Temperatur °C 186 187
Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
Gestalten Sie mit der WAMSLER Creative Line Ihren Herd nach Ihrem persönlichen Geschmack und erleben Sie moderne, ausgereifte Verbrennungstechnik. Wählen Sie aus den Breiten 60 cm, 72 cm oder 91 cm. Ihnen stehen die Farben Weiß, Blau, Grün, Schwarz, Kiesel, Graphit, Kaschmir Matt, Anthrazit Metallic oder Edelstahl zur Verfügung. Die Herdplatte gibt es in drei Ausführungen: Stahlplatte mit Rechteck- oder Mehrringdeckel oder als Ceranplatte. Die Beschläge sind wahlweise goldfarben oder verchromt (Edelstahlausführung Matt verchromt). Der Herdrahmen ist aus hochwertigem Edelstahl.
CreativE Line
Die K-Serie: schon immer besonders
Unsere K 128/K 138 Herde sind jetzt mit verstellbaren Sockeln erhältlich: stufenlose Einstellung von 85 cm bis 94 cm. Auch der hintere Abgasanschluss lässt sich stufenlos an die gewünschte Höhe anpassen. Für jeden Fall die optimale Lösung!*
* Liefertermin auf Anfrage
GEPRÜFTE SICHERHEIT MIT GARANTIE
Alle WAMSLER Holzherde sind nach DIN EN-Normen geprüft. WAMSLER Holzherde entsprechen damit den baurechtlichen Anforderungen. WAMSLER gewährt auf diese Qualitätsgeräte eine Garantie von zwei Jahren. WAMSLER GmbH ist ein nach der DIN ISO 9001:2015 zertifizierter Betrieb.
Große Fülltüröffnung
Kipphebelgriffe, Drehgriffe Sommer-/ Winterrost
(Bei K 128 F/K 138 F)
Geräumiger Brennstoffwagen, rollengelagert
Überzeugende Details auf einen Blick

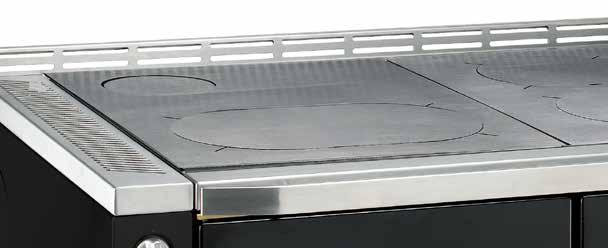

8 mm starke Stahlherdplatten
Verstärkter Edelstahlherdrahmen
Arbeitshöhe 85 - 90 cm

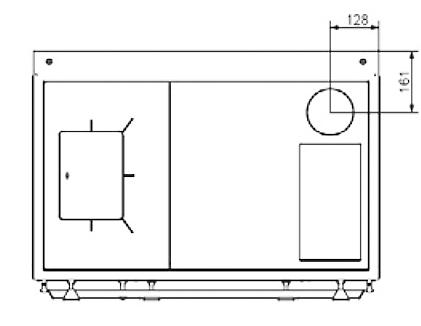

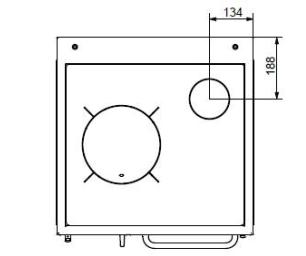

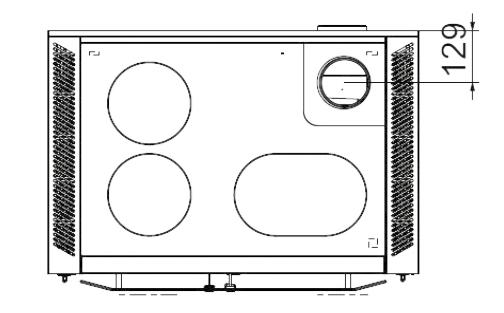

CERANPLATTE MIT OBENANSCHLUSS
Sowie hinten und seitlich 120 mm (K 128, K 138, K 139)
10 Jahre Ersatzteilliefergarantie*, flächendeckende Kundendienst-Organisation, Ersatzteile-Versand.
*auf Funktionsteile
REIN-EMAILLE:
Backöfen und Backofentüreinlagen sowie emaillierte Einschubteile sind mit einer besonders porenfreien und dadurch reinigungsfreundlichen Emaille beschichtet.

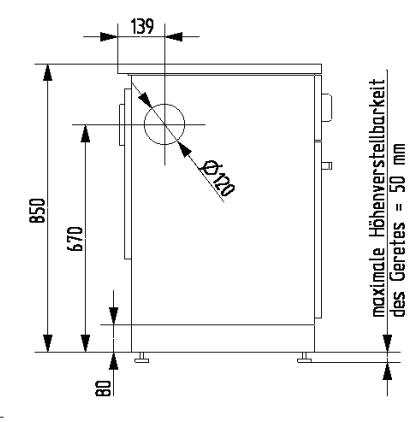

GERÄTE MIT STELLFÜSSEN
Um +50 mm, z. T. auf 94 mm verstellbar (K-Serie)
LEISTUNGSREGELUNG UND ANHEIZKLAPPE
Bedienungsfreundlich am Herdrahmen
Großraum-Bratrohr mit Thermometer bis 400 °C Grad
BAYERISCHER DOPPELZUG
(Bei K 118/128/138) unter dem Bratrohr. Gleichmäßige Temperatur ermöglicht bessere Backergebnisse.

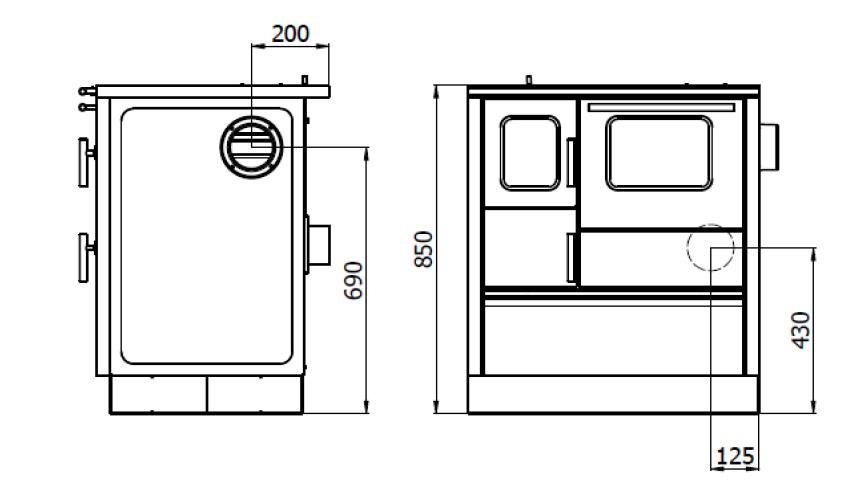

Arbeitshöhe
• Edelstahlrahmen
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Glaskeramikkochfeld
• Großraumbratrohr mit Temperaturanzeige
• Sommer/Winterrost: Gussrost höhenverstellbar
• Inklusive Herdstange verchromt oder messingfarben
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
• Abgasanschlüsse recht oder links: seitlich, hinten (Varioanschluss) und oben
• Obenanschluss auch bei der Ceranplatte
• Bedienungsfreundliche Kippgriffe
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Durchheize, Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Detaillierte Beschreibung auf S. 30/31
Nennwärmeleistung kW 6 Wasser Leistung kW Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 10,8 Abgasstutzen-Temperatur °C 240 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
200, 350, 250, 500 Heiztüröffnung (Breite, Höhe) mm 138, 176 Brennraum (Höhe, Breite, Tiefe) mm
200/310, 150, 370 Bratrohr (Breite, Höhe, Tiefe) mm 300, 270, 410 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 678, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 600, 600 Gewicht (Brutto, Netto) kg 141, 129 Energieeffizienzklasse A
Farben

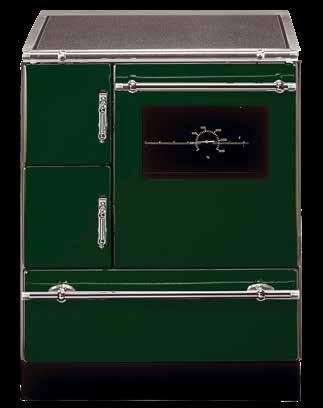

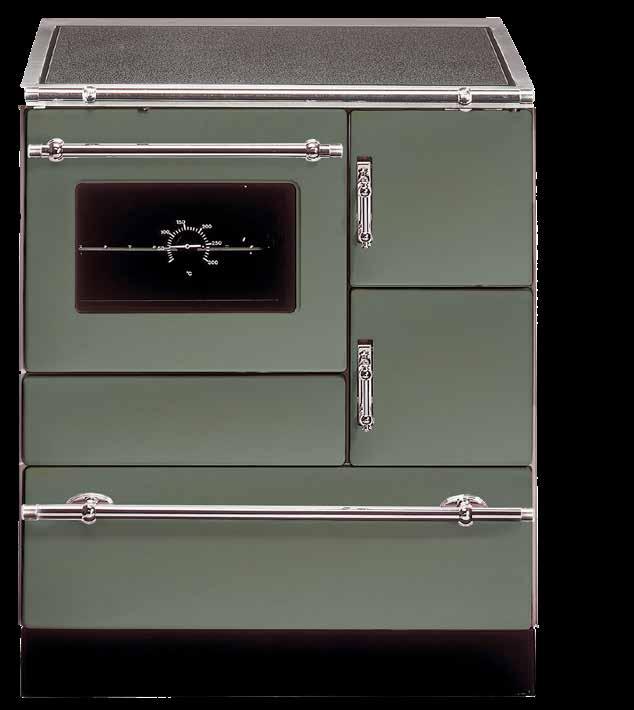

K 118CL Grün
K 118CL rechts
K 118CL links
Modell
Einheit
K 118CL
K 118CL Schwarz
60 cm
Grün
Blau
K 128CL
Arbeitshöhe 85 - 90 cm
• Edelstahlrahmen
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Glaskeramikkochfeld
• Großraumbratrohr mit Temperaturanzeige
• Sommer/Winterrost: Gussrost höhenverstellbar
• Inklusive Herdstange verchromt oder messingfarben
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
• Abgasanschlüsse recht oder links: seitlich, hinten (Varioanschluss) und oben
• Obenanschluss auch bei der Ceranplatte
• Bedienungsfreundliche Kippgriffe
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Durchheize, Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Detaillierte Beschreibung auf S. 30/31
Nennwärmeleistung kW 7
Wasser Leistung kW
Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 10,5 Abgasstutzen-Temperatur °C 250 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
300, 400, 300, 500 Heiztüröffnung (Breite, Höhe) mm 160, 195 Brennraum (Höhe, Breite, Tiefe) mm
200/310, 180, 370 Bratrohr (Breite, Höhe, Tiefe) mm
360, 270, 450 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm
850, 694-100, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 715, 600 Gewicht (Brutto, Netto) kg 161, 145 Energieeffizienzklasse A
Modell
K 128CL
K 128CL rechts
K 128CL links
72 cm
Kaschmir
Grün Blau
K 128CL Graphit
K 128CL Kaschmir Matt
K 128F
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Doppelverglastes Sichtfenster in der Feuerungstür
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Glaskeramikkochfeld
• Großraumbratrohr mit Temperaturanzeige bis 400 ◦C
• Sommer/Winterrost: Gussrost höhenverstellbar
• Inklusive Herdstange verchromt oder messingfarben
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
• Abgasanschlüsse recht oder links: seitlich, hinten (Varioanschluss) und oben
• Obenanschluss auch bei der Ceranplatte
• Bedienungsfreundliche Drehgriffe
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Durchheize, Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Detaillierte Beschreibung auf S. 30/31
Nennwärmeleistung kW 7
Wasser Leistung kW
Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 10,5 Abgasstutzen-Temperatur °C 250 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
300, 400, 300, 800 Heiztüröffnung (Breite, Höhe) mm 160, 195 Brennraum (Höhe, Breite, Tiefe) mm
200/310, 180, 370 Bratrohr (Breite, Höhe, Tiefe) mm 360, 270, 450 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm
850, 694-100, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 715, 600 Gewicht (Brutto, Netto) kg 158, 142 Energieeffizienzklasse A
Modell
128F
Weiß
Schwarz
Anthrazit Metallic
Kaschmir Matt
Creme Beige
Arbeitshöhe
K 128F Creme Beige
K 128F rechts
K 128F links
K 128F Schwarz
Arbeitshöhe 85 - 90 cm
• Edelstahlrahmen
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Glaskeramikkochfeld
• Großraumbratrohr mit Temperaturanzeige
• Sommer/Winterrost: Gussrost höhenverstellbar
• Inklusive Herdstange verchromt oder messingfarben
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
• Abgasanschlüsse recht oder links: seitlich, hinten (Varioanschluss) und oben
• Obenanschluss auch bei der Ceranplatte
• Bedienungsfreundliche Kippgriffe
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Durchheize, Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Detaillierte Beschreibung auf S. 30/31
Nennwärmeleistung kW 7
Wasser Leistung kW
Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 10,5 Abgasstutzen-Temperatur °C 250 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
300, 400, 300, 500 Heiztüröffnung (Breite, Höhe) mm 160, 195 Brennraum (Höhe, Breite, Tiefe) mm
200/310, 180, 370 Bratrohr (Breite, Höhe, Tiefe) mm
360, 270, 450 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm
850, 678-100, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 905, 600 Gewicht (Brutto, Netto) kg 181, 162 Energieeffizienzklasse A
Modell Einheit
K 138CL
K 138CL Kiesel
K 138CL rechts
K 138CL links

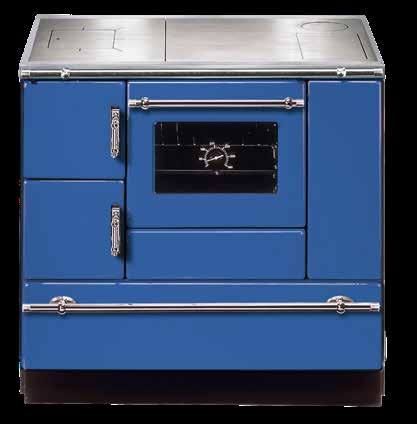

K 138CL Blau
Grün
Blau
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Doppelverglastes Sichtfenster in der Feuerungstür
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Glaskeramikkochfeld
• Großraumbratrohr mit Temperaturanzeige bis 400 ◦C
• Sommer/Winterrost: Gussrost höhenverstellbar
• Inklusive Herdstange
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
• Abgasanschlüsse recht oder links: seitlich, hinten (Varioanschluss) und oben
• Obenanschluss auch bei der Ceranplatte
• Bedienungsfreundliche Drehgriffe
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Optionales Wasserschiff bei K 138 F mit Stahlplatte
• Durchheize, Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Detaillierte Beschreibung auf S. 30/31
Nennwärmeleistung kW 7
Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 10,5 Abgasstutzen-Temperatur °C 250 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
300, 400, 300, 800 Heiztüröffnung (Breite, Höhe) mm 160, 195 Brennraum (Höhe, Breite, Tiefe) mm
200/310, 180, 370 Bratrohr (Breite, Höhe, Tiefe) mm 360, 270, 450 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 678-100, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 905, 600 Gewicht (Brutto, Netto) kg 157, 138 Energieeffizienzklasse A
K 138F Weiß
K 138F Kaschmir Matt
Modell
Weiß
Schwarz
Anthrazit Metallic
Kaschmir Matt
Creme Beige
K 138 F rechts
K 138 F links
Standard Line
DIE KLASSIKER
Unsere Standard Line ist die klassische Antwort zum Thema Holzherde. Die Geräte sind einfach, gerade und formschön und vereinen die bewährten WAMSLER Qualitäten.
Alle Geräte der Standard Line werden mit massivem Edelstahlherdrahmen in 60 cm, 72 cm oder 91 cm geliefert. Die Herdfarben können Sie in Weiß oder Maron wählen –bei den Kochflächen zwischen Stahlplatte mit Rechteckdeckel oder Ceranplatte.
K 118S - K 128S - K 138S - Trend 75
K 118S - K 128S - K 138S
Standard Line
Arbeitshöhe 85 - 94 cm
Arbeitshöhe 85 - 94 cm
• Verkleidung pflegeleichtes Email
• Edelstahlherdrahmen
• Mit geschliffener Stahlplatte oder Glaskeramikkochfeld
• Großraumbratrohr mit Temperaturanzeige bis 400 ◦C
• Sommer/Winterrost: Gussrost höhenverstellbar
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
• Abgasanschlüsse rechts oder links: seitlich, hinten (Varioanschluss) und oben
• Obenanschluss auch bei der Ceranplatte
• Bedienungsfreundliche Kippgriffe
• Optionales Wasserschiff bei K 138 Stahlplatte
• Durchheize, Brandschutzeinheit und Abdeckhaube als Sonderzubehör
Arbeitshöhe 85 - 94 cm
Abgasmassenstrom NWL
Abgasstutzen-Temperatur
Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne)
mm 200, 350, 250, 500 300, 400, 300, 500 300, 400, 300, 800 Heiztüröffnung (Breite, Höhe) mm 138, 176 160, 195 160, 195 Brennraum (Höhe, Breite, Tiefe) mm 200/310, 150, 370 200/310, 180, 370 200/310, 180, 370 Bratrohr (Breite, Höhe, Tiefe) mm 300, 270, 410 360, 270, 450 360, 270, 450 Abgasanschluss (Größe) Ø mm 120 120 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 678, 678 850, 694-100, 678 850, 678-100, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 600, 600 850, 715, 600 850, 905, 600 Gewicht (Brutto, Netto) kg 141, 129 161, 145 181, 162 Energieeffizienzklasse A A A
Modell
Weiß
Maron
K 138S Weiß
K 118S Weiß
K 128S Maron
Standard Line
• Edelstahlrahmen
• Herdplatte 8 mm Stahl
• Großraumbratrohr mit Thermometer bis 400°C
• Wahlweise Stahlplatte, Ceranplatte
• Bayrischer Doppelzug für gleichmäßige Temperatur im Bratrohr
• Rein emailliertes Bratrohr, besonders reinigungsfreundlich
• Anschluss für Extern Air
• Abgasanschluss hinten/oben/seitlich (nicht bei Ceranplatte)
• Drehgriffe
• Leistungs- und Anheizklappenregler bedienungsfreundlich im Herdrahmen
Nennwärmeleistung
Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 7,5
Abgasstutzen-Temperatur °C 191 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
500, 450, 450, 1200
Heiztüröffnung (Breite, Höhe) mm 175, 210
Brennraum (Höhe, Breite, Tiefe) mm
200, 172, 390 Bratrohr (Breite, Höhe, Tiefe) mm
330, 260, 440
Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm
850/--, 430, 690 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 750, 645 Gewicht (Brutto, Netto) kg 125, 110 Energieeffizienzklasse A+
Modell
Weiß
Schwarz
Trend 75 Weiß
Trend 75 Schwarz CP

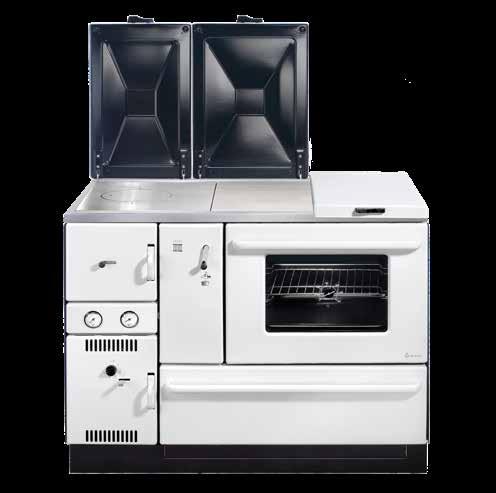

GROßHERDE
GROSSHERDE
WAMSLER Großherde für Landwirtschaft, Großfamilie oder kleine Gastronomie mit XXL Bratrohr und großen Feuerräumen bereit für den täglichen Einsatz.
EINFACHE BESCHICKUNG
In dem groß dimensionierten Feuerraum können Sie je nach Herdtyp Holzscheite von 25 bis 33 cm Länge einlegen*. Bequem von vorne durch die weite Füllöffnung oder von oben durch den hochklappbaren Kochlochdeckel.
* maximale Brennstoffmenge beachten
AUTOMATISCHE LEISTUNGSREGULIERUNG
Mittels Temperaturregler wird die Verbrennungsluft und Bratrohrtemperatur automatisch geregelt. Über das Thermometer im Sichtfenster des Bratrohrs können Sie die Temperatur bequem kontrollieren.
REGELBARE SEKUNDÄRLUFT
Bei der Verbrennung von Holz enthalten Abgase meist noch brennbare Bestandteile. Durch Zuführung von Sekundärluft werden diese Stoffe nachverbrannt. Dadurch wird eine bessere Ausnutzung des Brennstoffes sowie eine CO2-reduzierte und effiziente Verbrennung erreicht.
MAXI-BRATROHR
Komfortables 46 cm breites Großraumbratrohr mit fast 70 l Volumen und Temperaturanzeige bis 400 °C.
SAUBERE BEDIENUNG
Der Rost kann bei geschlossener Aschetür in jeder Position gerüttelt werden. Der Aufstellungsraum bleibt staubfrei. Die Herde sind mit massiven Stahlplatten oder pflegeleichten Cerankochfelder erhältlich.
PERFEKTE ROSTSTELLUNG FÜR JEDE BETRIEBSART
In der untersten Einstellung können Sie genug Brennstoff einfüllen, sodass Ihr Herd in niedrigster Stufe über einen längeren Zeitraum brennt, ohne dass Sie nachlegen müssen. Durch stufenloses Regulieren lässt sich das Brennraumvolumen nach oben verkleinern – sogar während des Betriebes. Dadurch wird die Wärmeabgabe verringert und Sie sparen Brennstoff, wenn Sie den Herd nur zum Kochen, Backen und Braten benutzen wollen. K 139F - K 170K

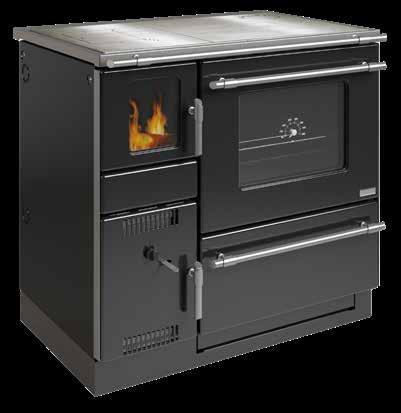

K 139F
• Edelstahlrahmen
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Ceranplatte
• Maxi-Backofen mit Temperaturanzeige
• Gussrost stufenlos höhenverstellbar
• Inklusive Herdstange verchromt
• Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Abgasanschlüsse rechts oder links: seitlich, hinten und oben Anschluss Ø 120mm
• Automatikregelung / Dauerbrand
• Sockelerhöhung (+50 mm) als Sonderzubehör
Nennwärmeleistung kW 8
Wasser Leistung kW
Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 12,5 Abgasstutzen-Temperatur °C 249 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
200, 300, 300, 600 Heiztüröffnung (Breite, Höhe) mm 180, 200 Brennraum (Höhe, Breite, Tiefe) mm
280-470, 234, 421 Bratrohr (Breite, Höhe, Tiefe) mm 460, 360, 420 Abgasanschluss (Größe) Ø mm 120 Abgasanschluss (oben / Ceran, hinten, Seite) mm
850, 688-100, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm
850, 905, 600 (655) Gewicht (Brutto, Netto) kg 157, 138 Energieeffizienzklasse A
Farben
Weiß
Schwarz
Anthrazit
K 139F Weiß
K 139F Schwarz
Modell
139F
Kurbel-Gussrost
MAXI-Bratrohr ca. 70 l
• Edelstahlrahmen
• Verkleidung pflegeleichtes Email
• Mit geschliffener Stahlplatte oder Ceranplatte
• Maxi-Backofen mit Temperaturanzeige
• Gussrost stufenlos höhenverstellbar
• Inklusive Herdstange verchromt
• Brandschutzeinheit und Abdeckhaube als Sonderzubehör
• Abgasanschlüsse rechts oder links: seitlich, hinten und oben Anschluss Ø 120mm
• Automatikregelung / Dauerbrand
Nennwärmeleistung kW 10
Wasser Leistung kW
Notwendiger Förderdruck Pa 12
Abgasmassenstrom NWL g/s 12,8 Abgasstutzen-Temperatur °C 290 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
200, 200, 200, 800 Heiztüröffnung (Breite, Höhe) mm 180, 200 Brennraum (Höhe, Breite, Tiefe) mm
280/470, 200, 410 Bratrohr (Breite, Höhe, Tiefe) mm 460, 360, 420 Abgasanschluss (Größe) Ø mm 150 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 690, 690 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 1102, 600 Gewicht (Brutto, Netto) kg 255, 225 Energieeffizienzklasse A
Farben
Weiß
Schwarz
Maron

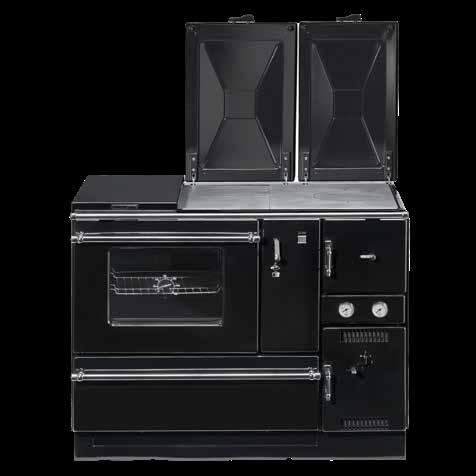

K 170K Schwarz
K 170K Weiß
Modell

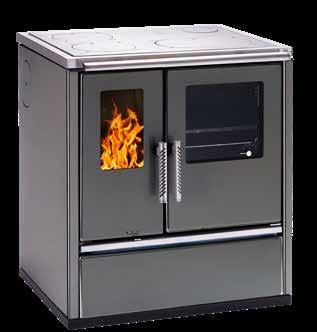

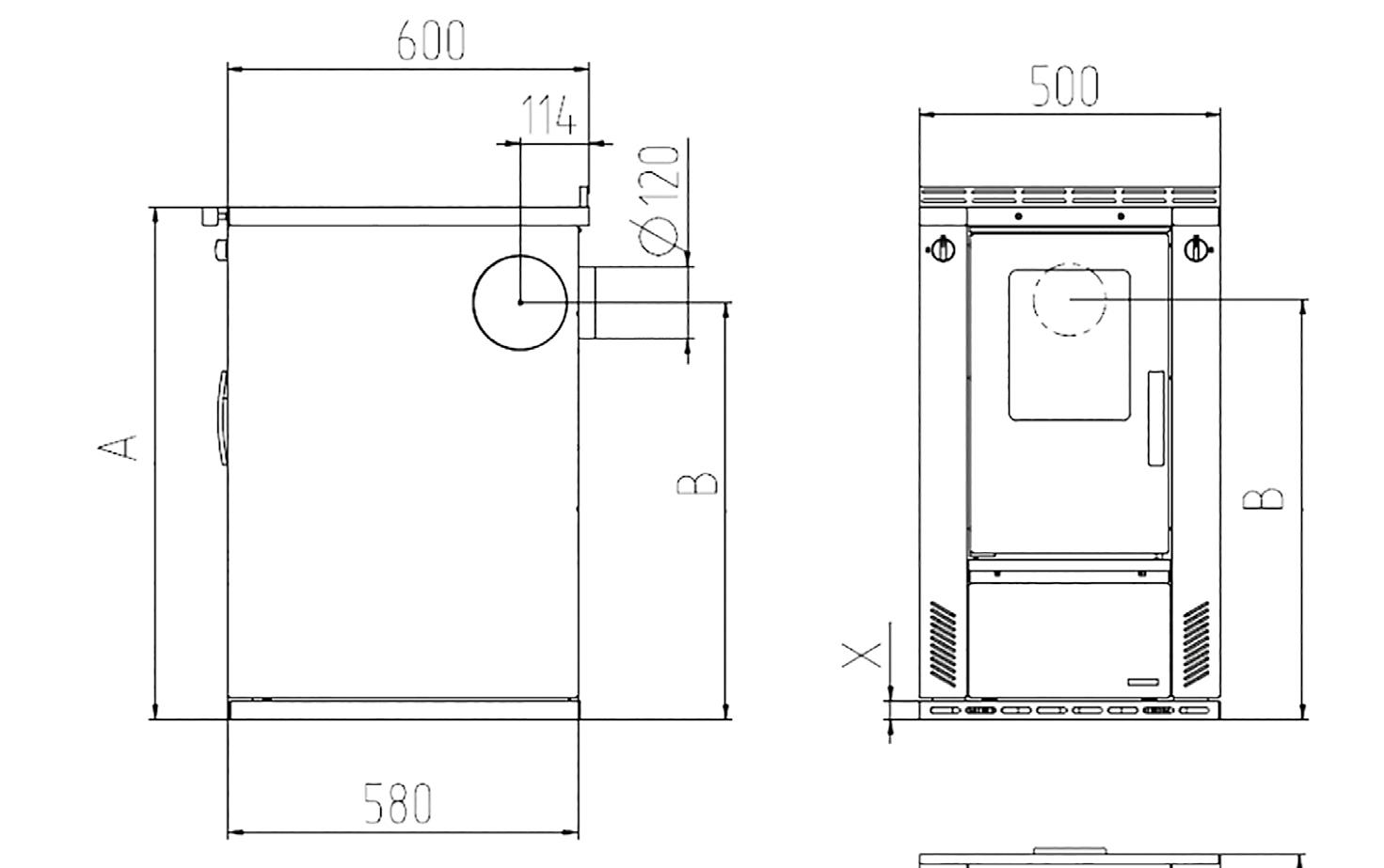

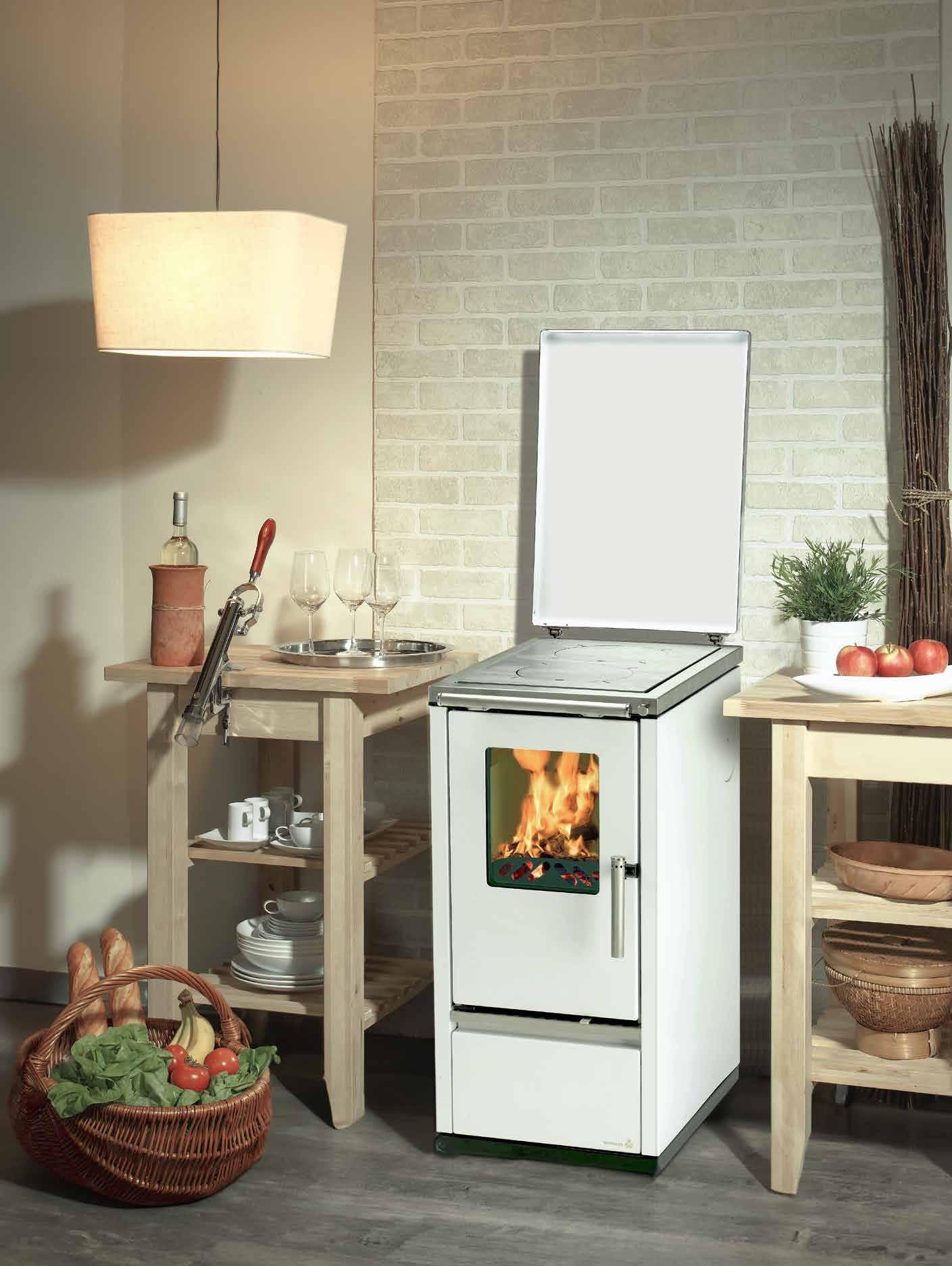

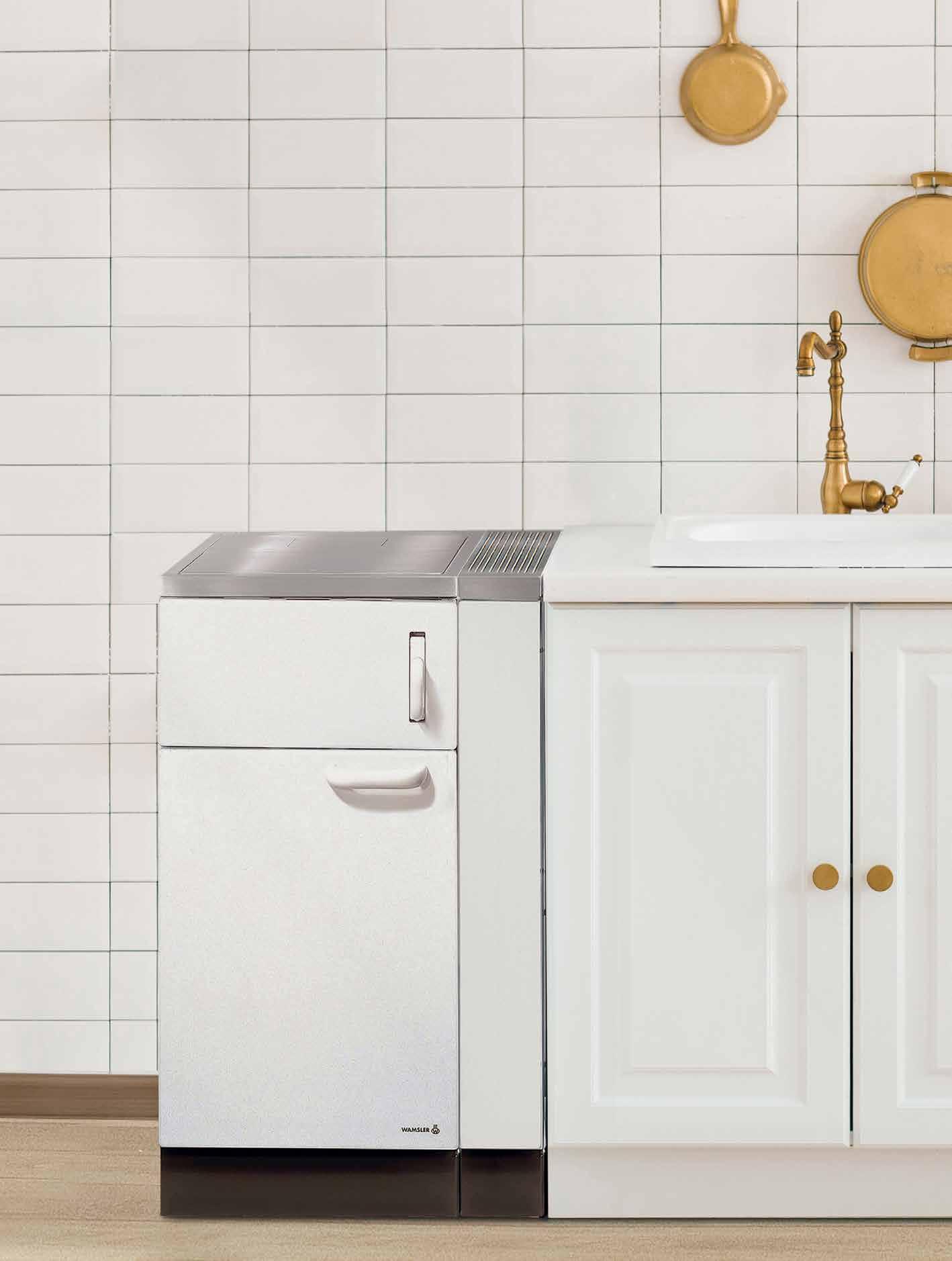

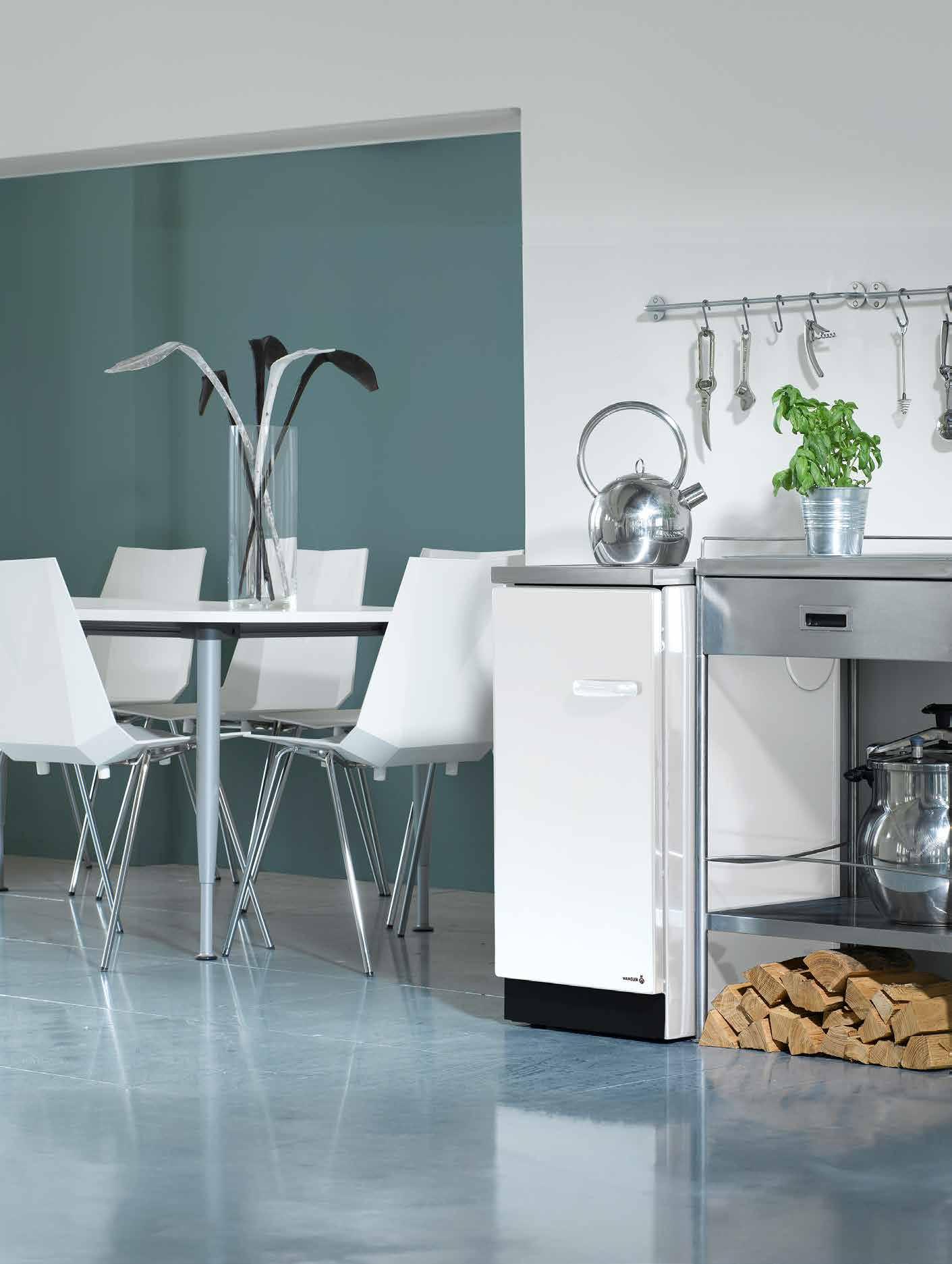

Beistellherde
VIELFALT GENIESSEN
Bei unseren Beistellherden haben Sie die Wahl zwischen 40 und 50 cm Breite und Stahlplatten oder Glaskeramikkochfeldern. Der praktische höhenverstellbare Rost ermöglicht für jeden Temperaturwunsch die ideale Beheizung. Dank Schraubfüßen lassen sich die Herde um 5 cm höhenverstellen (850-900 mm). Alle unsere Herde erhalten Sie in Weiß und Maron. Zusätzlich haben wir den K 150 in Kiesel und Schwarz im Programm

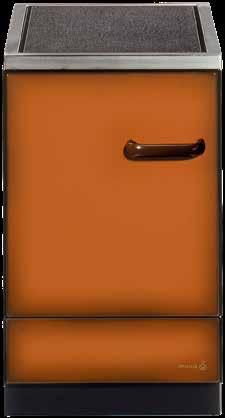

K 140S - K 150S - K 144S - K 155S

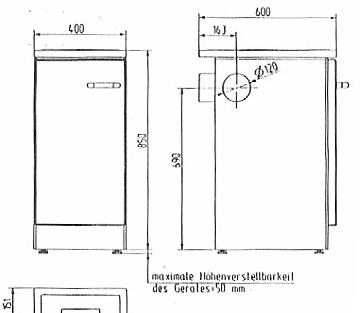

K 140S - K 150S
Beistellherde
K 150S in Kiesel und Schwarz erhältlich
• Emaillierte Blenden und Seiten
• Geschliffene Stahlplatte / alternativ mit pflegeleichtem Ceranfeld lieferbar
• Edelstahl-Herdrahmen
• Verstellbarer Guss-Rost
• Dauerbrand
• Rechte und linke Anschlussmöglichkeit seitlich / hinten /oben (Stahlplatte)

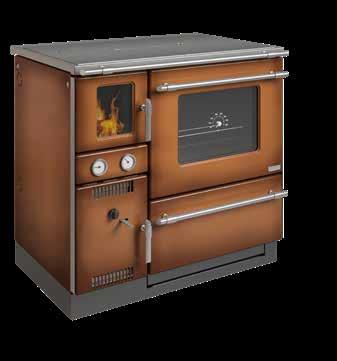

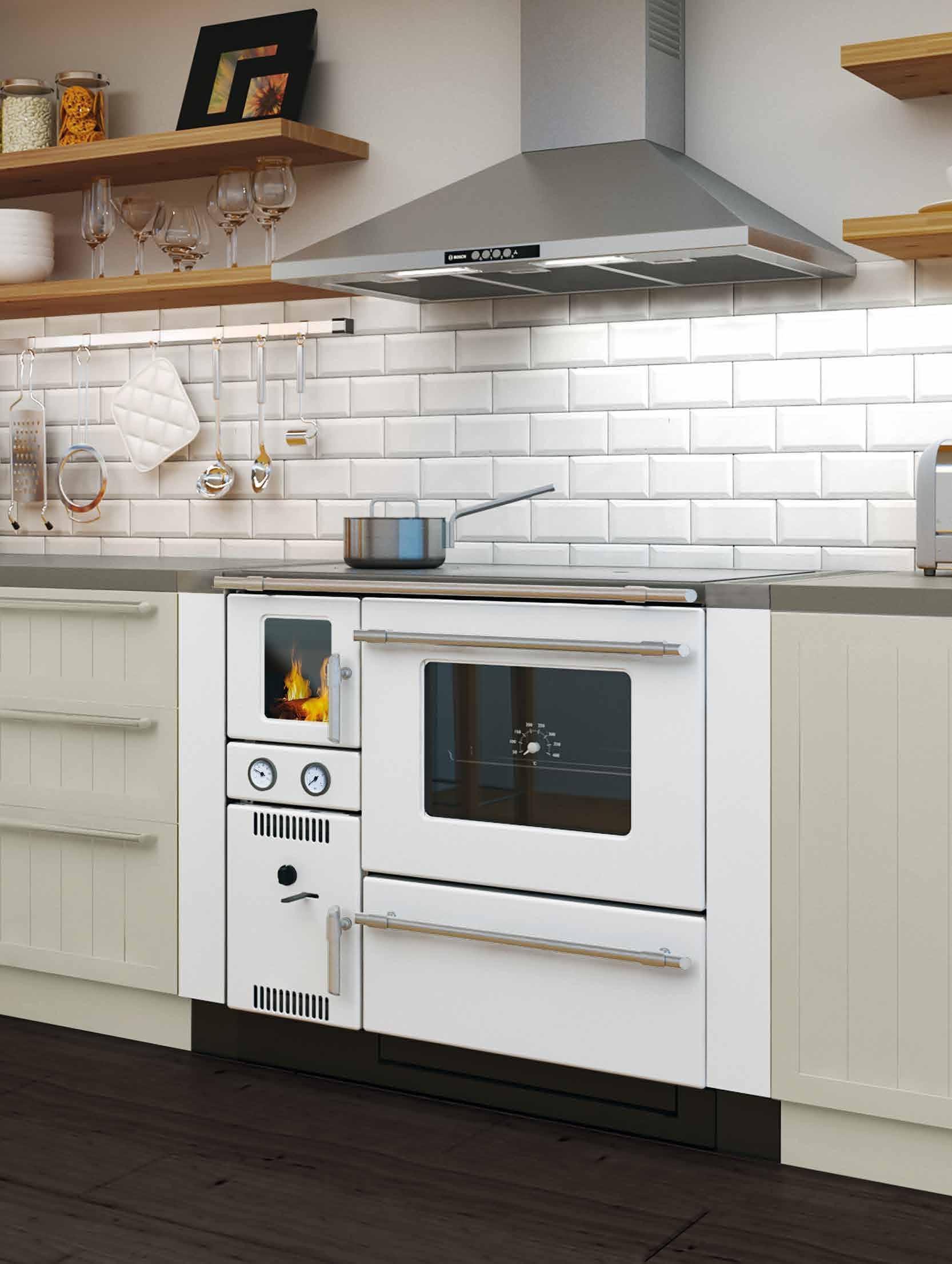

Heizen, Brauchwasser-Erwärmung und sogar Kochen, Braten und Backen –diese Holzherde sind die optimalen Energieauswerter.
Je nach Enegiebedarf und Wärmeisolierung können die Holzherde alleine oder in Kombination mit anderen Heiztechniken z. B. einer Solaranlage die komplette Beheizung eines Einfamilienhauses übernehmen. Unsere vielseitigen Wasserführende Holzherde bieten wir als Beistellherde oder Vollherde an.

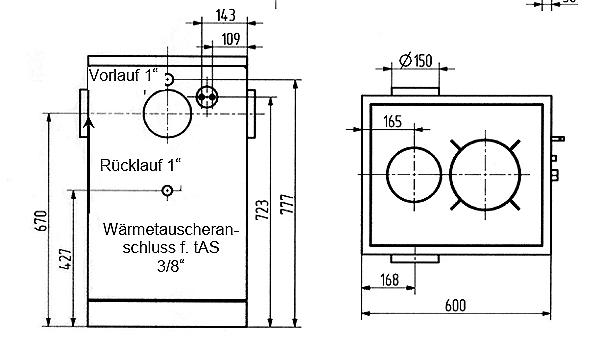

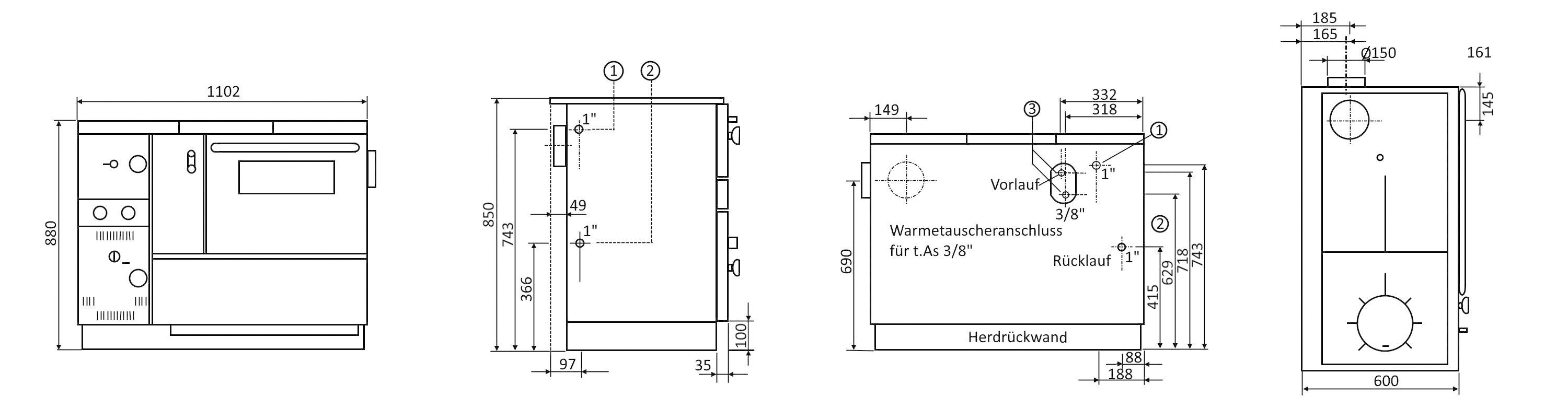

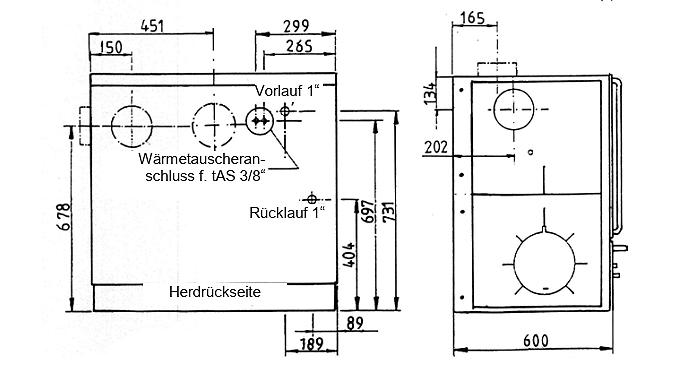

wasserführende

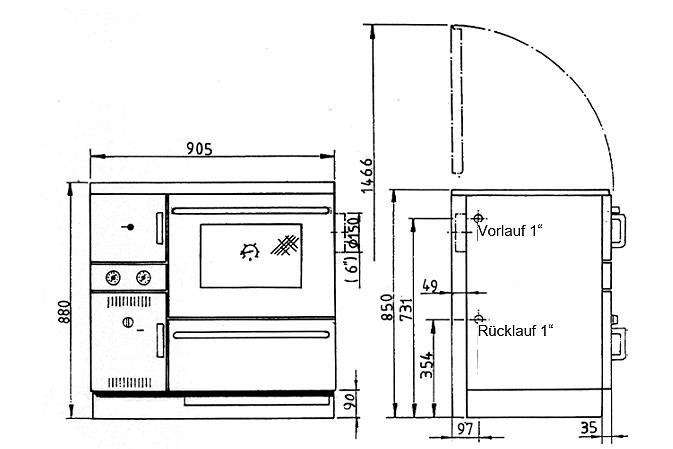

wasserführende Holzherde
Infos zu den Geräten:
BITTE INFORMIEREN SIE SICH!
HINSICHTLICH DER ANWENDUNG DER 1. BLMSCHV BEI HEIZUNGSHERDEN
Heizungsherde sind i. d. R. nur zusätzliche Wärmequellen. Diese Herde sind nach der europäischen Norm 12815 typgeprüft und sind nach Norm keine Heiz-Kesselanlagen. Die zusätzliche Wärme, die neben dem Koch- und Backvorgang bei Herden entsteht, kann als Raumwärme und/oder als Ergänzung des Heizsystems genutzt werden.
ZUSÄTZLICH ANFORDERUNG IN DEUTSCHLAND:
1. Die Nennwärmeleistung der Feuerstätte muss sich zunächst an der Größe des Aufstellraums orientieren. Sehen Sie hierzu den LAI - Auslegungskatalog, wo dies eindeutig geregelt ist. Diese Forderung gilt im Übrigen in allen Bundesländern. Eine Anpassung der Raum-/Geräteleistung kann durch eine Erweiterung des Raumvolumens (z. B. Entfernen der Innentüren) erfolgen.
2. Zusätzlich gilt in Bayern, dass die Feuerstätte nicht als Hauptheizung fungieren darf. Dazu hat das Bayerische Umweltministerium ein UMS* verfasst. Wenn aber nachgewiesen wird, dass durch eine Photovoltaik-Anlage mit elekt. Heizstab oder einen anderen Wärmeerzeuger mehr als 50 % der Heizleistung des Gebäudes abgedeckt wird (das kann man auch über das gesamte Jahr bilanzieren) ist der Herd als nachrangig einzustufen. Allerdings braucht es dafür einen entsprechenden Nachweis des Heizungsbauers.
*Definition, Zusammenfassung
3. Ein Wasser-Wärmespeichermedium (Pufferspeicher) von mind. 55 Liter je Kilowatt Nennwärmeleistung sollte verwendet werden.
Eine mögliche Messpflicht ist aus unserer Sicht bei Herden mit Wasserwärmetauschern nicht erforderlich. Dies muss aber unbedingt vor Kauf des Heizgerätes und vor Installation mit dem zuständigen Kaminkehrmeister/ Bezirksbeauftragten abgeklärt werden.
ZERTIFIZIERTE, UMWELTFREUNDLICHE VERBRENNUNG
Unsere wasserführenden Herde verfügen über eine äußerst schadstoffarme und umweltfreundliche Verbrennung, die von anerkannten, europäischen Prüfstellen gemessen, dokumentiert und zertifiziert wird. Sie erfüllen damit die Werte der 1. BImSchV (Bundesimmissionsschutzverordnung), verfügen über Zulassungen nach der österreichischen 15aB-VG und der schweizerischen Luftreinhaltungsverordnung (VKF-Zertifikat). Das CE-Zeichen dokumentiert die Übereinstimmung der Geräte mit den Vorschriften der Bauprodukten Richtlinie 89/106/EWG und den gültigen europäischen (EN) Normen.
EINFACHE BESCHICKUNG
In den groß dimensionierten Feuerraum können Sie je nach Herdtyp Holzscheite bis zu 40 cm Länge einlegen* – bequem von vorne durch die weite Füllöffnung oder von oben durch den hochklappbaren Kochlochdeckel.
* Maximale Brennstoffmenge beachten
Wasserführende Holzherde
AUTOMATISCHE LEISTUNGSREGULIERUNG
Mittels Temperaturregler wird die Verbrennungsluft exakt eingestellt und Heizungsvorlauf und Bratrohrtemperatur geregelt. Über die Thermometer im Sichtfenster des Bratrohres bzw. an der Vorderfront können Sie die Werte bequem kontrollieren.
REGELBARE SEKUNDÄRLUFT
Bei der Verbrennung von Holz enthalten Abgase meist noch brennbare Bestandteile. Durch Zuführung von Sekundärluft werden diese Stoffe nachverbrannt. Dadurch wird eine bessere Ausnutzung des Brennstoffes sowie eine CO 2 -reduzierte und rußfreie Verbrennung erreicht. Die Umwelt wird geschont.
SAUBERE ENTASCHUNG
Der Rost kann bei geschlossener Aschetür in jeder Position gerüttelt werden. Der Aufstellungsraum bleibt staubfrei.
LUFTGEKÜHLTE BEDIENUNGSTÜREN
Heiz-, Asche- und Bratrohrtür werden konvektiv durch Luft gekühlt, um eine niedrige Oberflächentemperatur zu gewährleisten.
SICHERHEITSWÄRMETAUSCHER
Als Schutz gegen Überhitzen (z. B. bei einem Stromausfall) sind unsere wasserf ü hrenden Herde serienmäßig mit einem austauschbarem Rippenrohrwendel-Wärmetauscher und einer Ablaufsicherung ausgestattet. Dies ist für geschlossene Heizungsanlagen zwingend vorgeschrieben.
PERFEKTE ROSTSTELLUNG FÜR JEDE BETRIEBSART
Im Winter ist der Rost unten. Damit können Sie genug Brennstoff einfüllen, sodass Ihr Herd in Kleinstellung über 12 Stunden lang* brennt, ohne nachlegen zu müssen. Durch stufenlose Verstellung lässt sich das Brennraumvolumen nach oben verkleinern – sogar während des Betriebes. Dadurch wird die Wärmeabgabe an das Heizwasser verringert und Sie sparen, wenn Sie den Herd nur zum Kochen, Backen und Braten benutzen wollen. * Betriebsart: Dauerbrand nur mit Braunkohlenbriketts
WAMSLER INSTALLATIONSEINHEIT
Auf 11 cm Breite sind alle Armaturen und Sicherheitseinrichtungen untergebracht, die für ein geschlossenes Heizungssystem erforderlich sind: Ausdehnungsgefäß, Umwälzpumpe, Sicherheits- und Entlüftungsventil, Thermometer, Manometer (K 158), Betriebsschalter sowie die thermische Rücklaufanhebung (Sonderzubehör).
K 148 - K 148F
• Edelstahlrahmen
Wasserführende Holzherde
• Herdplatte 8 mm Stahl
• Großraumbratrohr mit Thermometer bis 400°C
• Regulierbare / Automatik Sekundärluft
• Stufenlos verstellbarer Kurbel-Gussrost
• 18,5 Liter Wassertasche
• Luftgekühlte Türen / bei Version F mit doppelverglasten Sichtfenster in der Feuerraumtür
• Serieller Sicherheitswärmetauscher
• Holzscheitlänge 37-42 cm
• Verkleidung Rein-Email
• Inklusive Herdstange (nicht bei Standard)
• Abgasanschlüsse rechts oder links: seitlich/hinten/oben Anschluss 150 mm
• Dauerbrand
• Brennstoffe: Scheitholz, Holzbriketts
• Sockelerhöhung (+50 mm) als Sonderzubehör
Nennwärmeleistung kW 23
Wasser Leistung kW 16,5
Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 33,3 Abgasstutzen-Temperatur °C 204 Sicherheitsabstand (hinten, Seite/ Feuerraum, Seite/ Backofen, vorne) mm
200, 200, 200, 800 Heiztüröffnung (Breite, Höhe) mm 180, 200 Brennraum (Höhe, Breite, Tiefe) mm
280-470, 234, 421 Bratrohr (Breite, Höhe, tiefe) mm 460, 360, 420 Abgasanschluss (Größe) Ø mm 150 Abgasanschluss (oben/ Ceran, hinten, seite) mm 850, 678, 678 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 905, 600 Gewicht (Brutto, Netto) kg 233, 206 Energieeffizienzklasse A+
Farben
Weiß Schwarz
Anthrazit Metallic
Blau
Maron

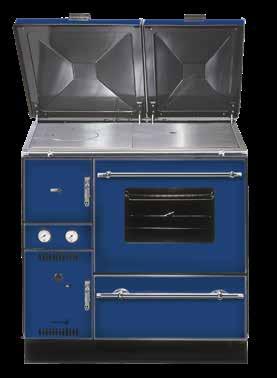

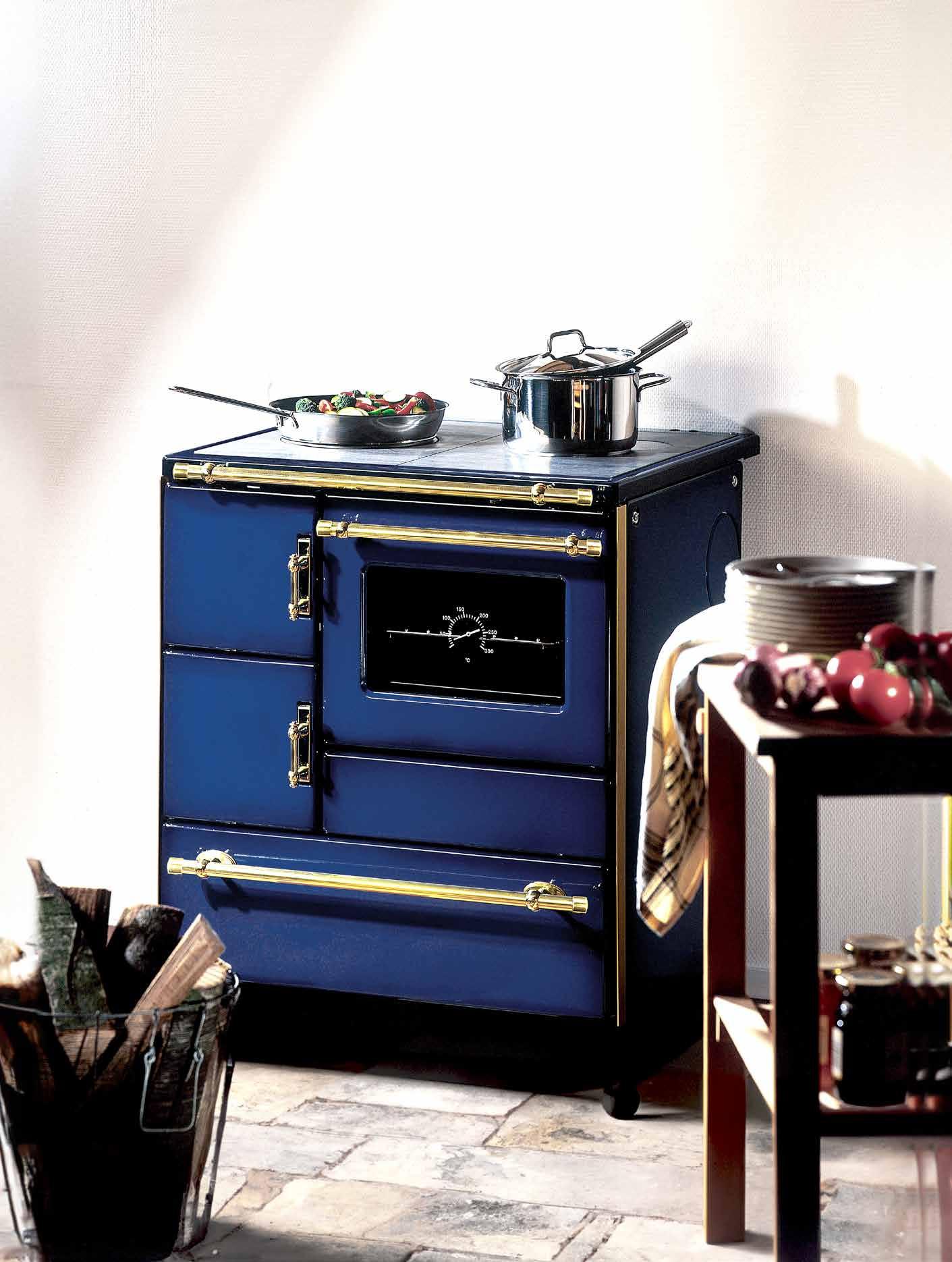

K 148 Blau

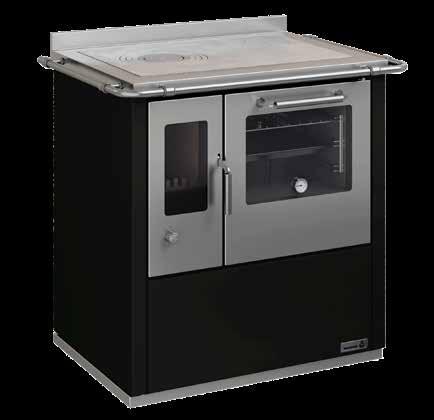

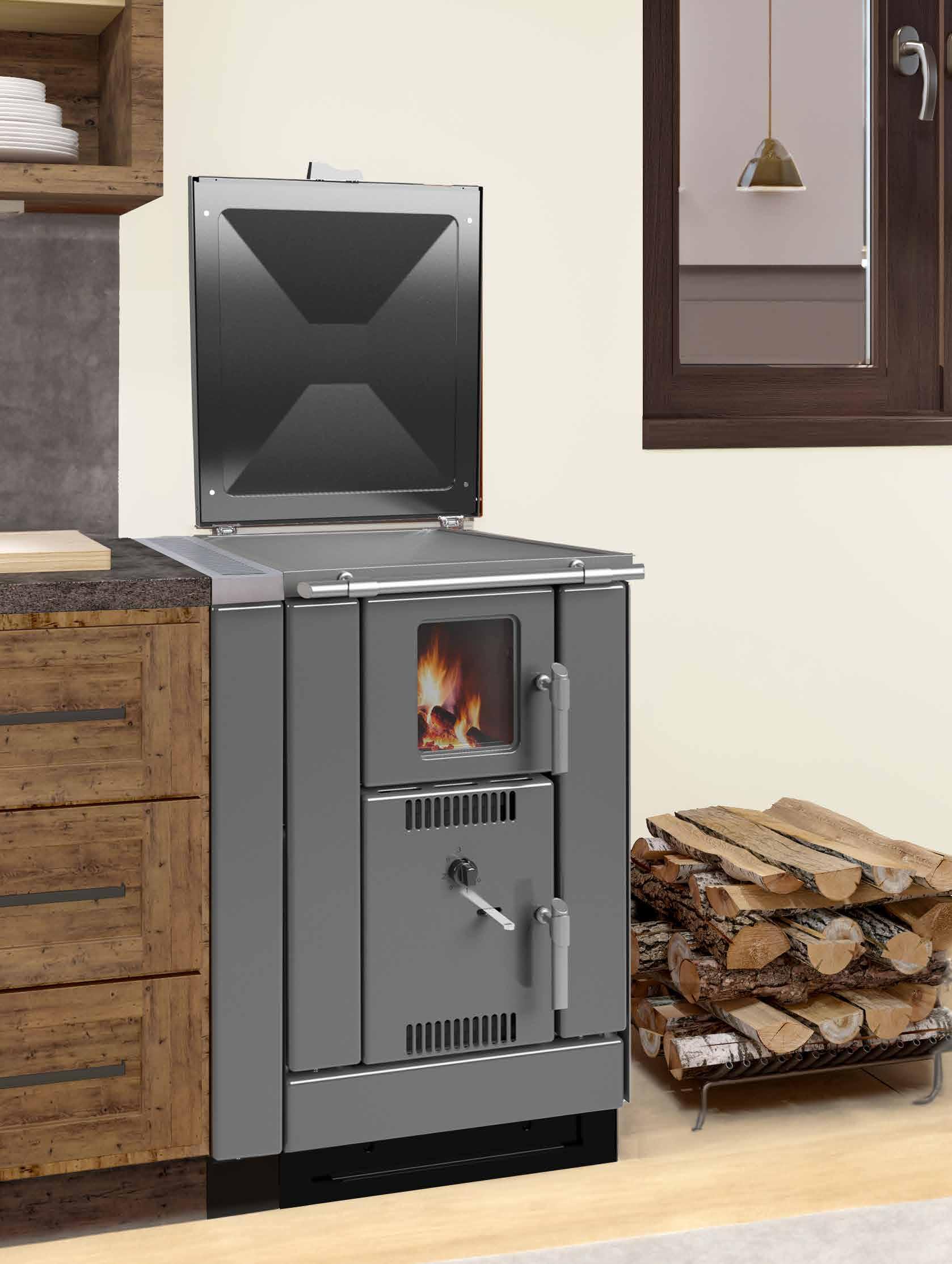

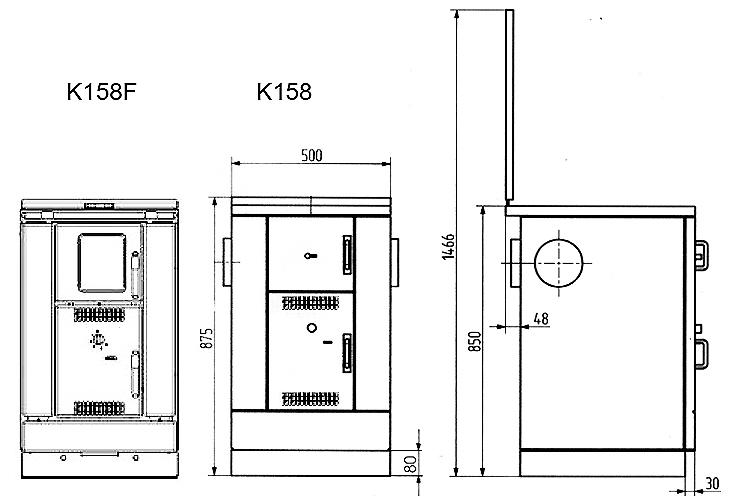

K 158CL - K 158F
• Edelstahlrahmen
Wasserführende
Holzherde
• Herdplatte 8 mm Stahl
• 16 Liter Wassertasche
• Wahlweise mit und ohne doppelverglastes Sichtfenster in der Feuerungstür
• Emaillierte Blenden und Seiten
• Geschliffene Stahlplatte / alternativ mit pflegeleichtem Ceran-Kochfeld lieferbar
• ISO-Abdeckhaube und Herdstange* als Sonderzubehör *Bei Version F inklusive
• Verstellbarer Guss-Rost
• Rechte und linke Anschlussmöglichkeit seitlich/ hinten/oben
Wasser Leistung kW 14 14
Notwendiger Förderdruck Pa 12 12
Abgasmassenstrom NWL g/s
Abgasstutzen-Temperatur °C
Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm 200, 200, k.a., 500
200, 200, k.a., 800
Heiztüröffnung (Breite, Höhe) mm 180, 200 180, 200
Brennraum (Höhe, Breite, Tiefe) mm 270-400, 234, 421
Bratrohr (Breite, Höhe, Tiefe) mm
Abgasanschluss (Größe) Ø mm
Abgasanschluss (oben / Ceran, hinten, Seite) mm 850/--, 670, 670
270-400, 234, 421
850/--, 670, 670
Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 500, 600 850, 500, 600 Gewicht (Brutto, Netto) kg 175, 156.5 175, 156.5
Energieeffizienzklasse A+ A+
Farben
Modell

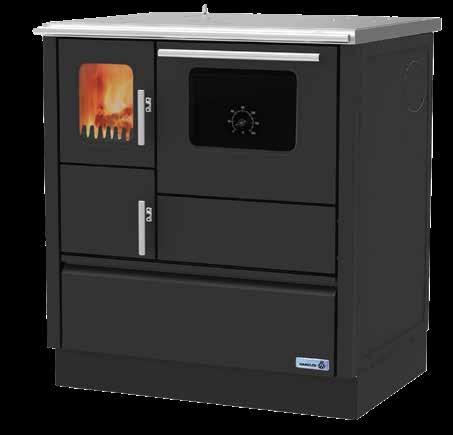

K 158F Schwarz
K 158F Weiß
K 158F Maron
Weiß
Schwarz
Edelstahl
Anthrazit
Metallic
Blau
Maron

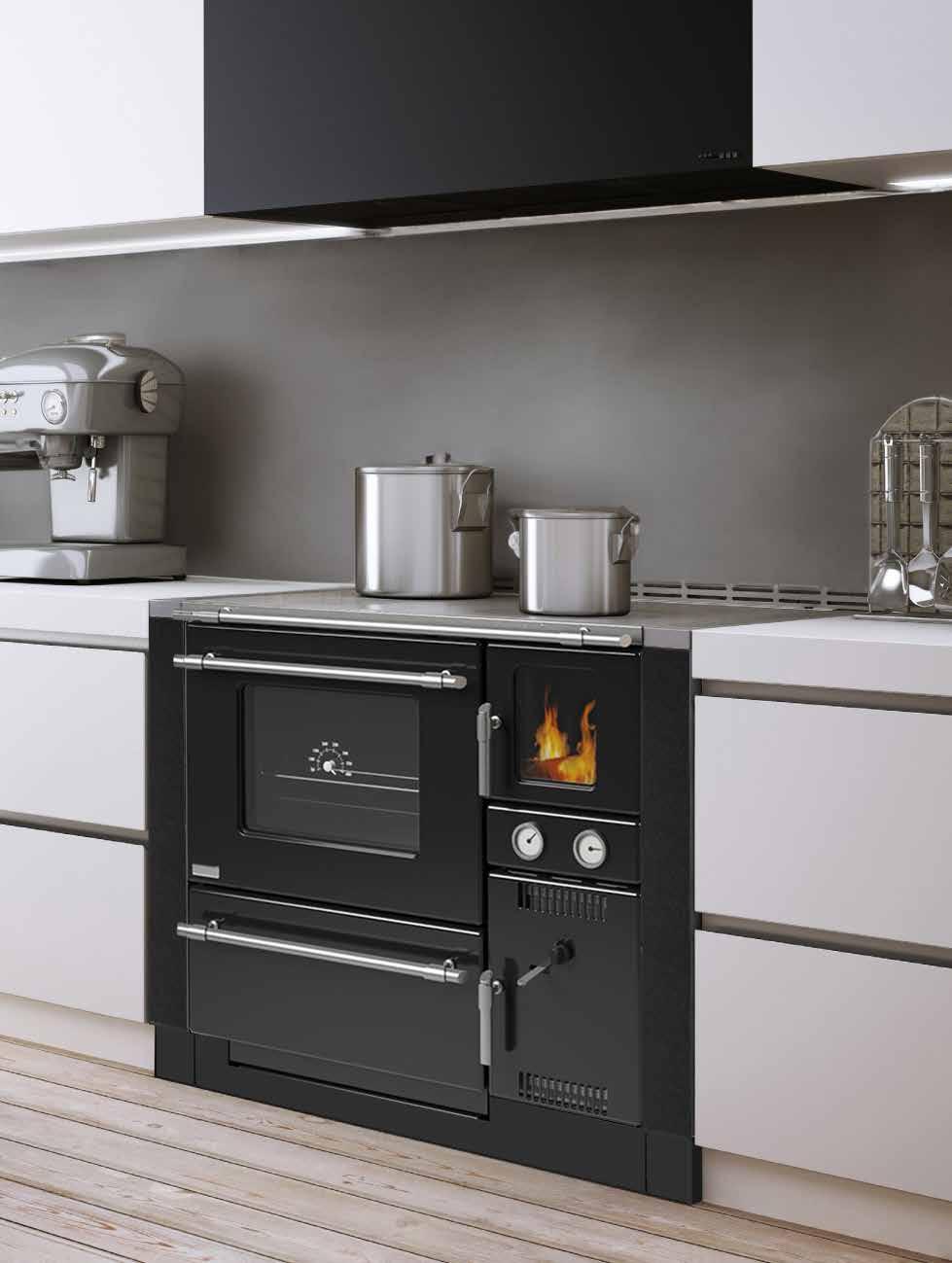

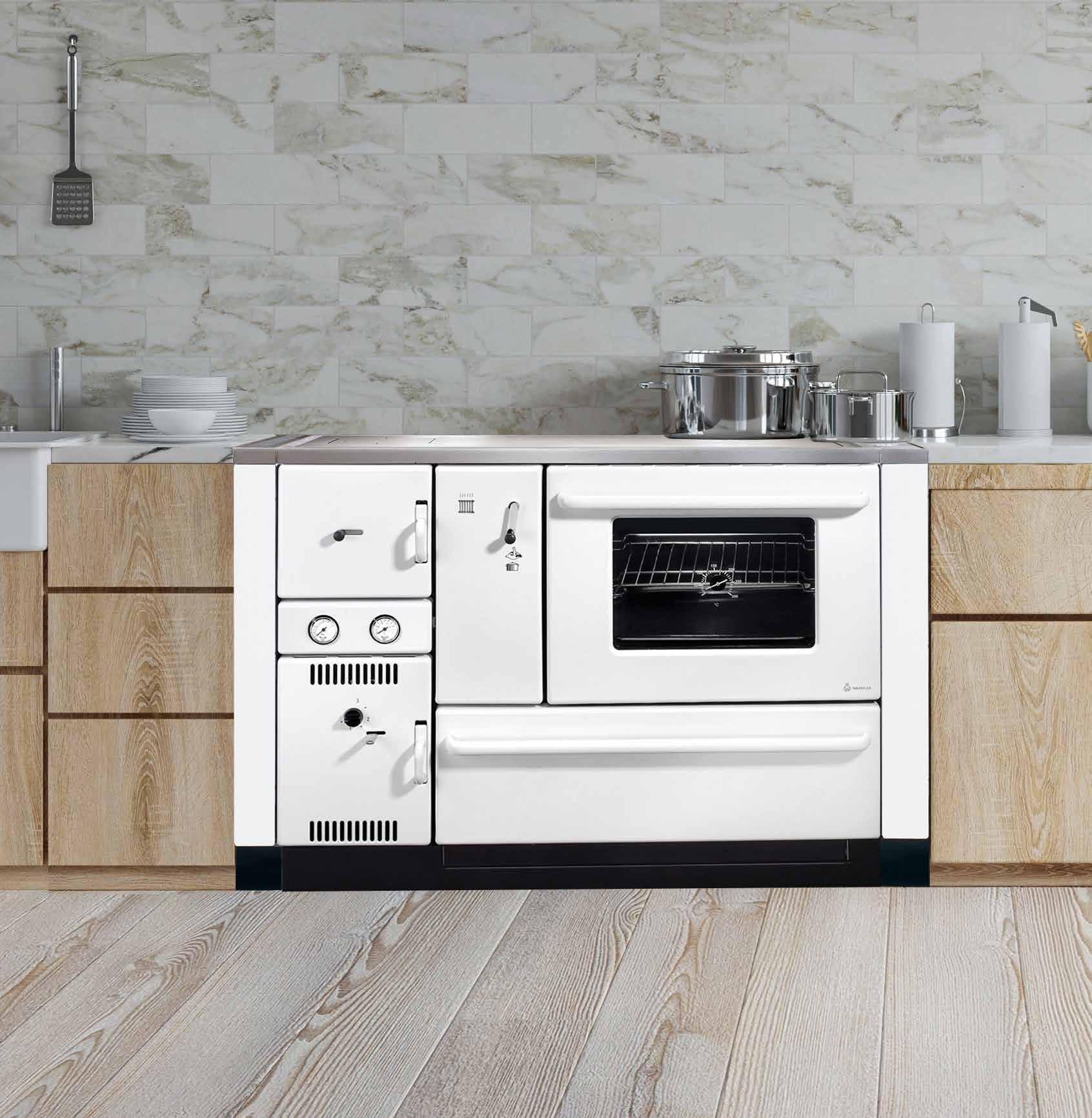

K 178K
• Edelstahlrahmen
Wasserführende Holzherde
• Herdplatte 8 mm Stahl
• Großraumbratrohr mit Thermometer bis 400°C und Bayrischer Doppelzug für gleichmäßige Temperaturverteilung
• Mit isolierter Abdeckhaube
• Regulierbare Sekundärluft
• Stufenlos verstellbarer Kurbel-Gussrost
• 23 Liter Wassertasche
• Luftgekühlte Türen
• Serieller Sicherheitswärmetauscher
• Holzscheitlänge 37-42 cm
• XXL Feuerraum mit Kurbelrost
• Verkleidung und Bratrohr Rein-Email, besonders reinigungsfreundlich
• Abgasanschlüsse rechts oder links: seitlich/hinten/oben
• Anschluss 150 mm
Nennwärmeleistung
Wasser Leistung kW 19
Notwendiger Förderdruck Pa 12 Abgasmassenstrom NWL g/s 36,8 Abgasstutzen-Temperatur °C 250 Sicherheitsabstand (hinten, Seite / Feuerraum, Seite / Backofen, vorne) mm
200, 200, 200, 800 Heiztüröffnung (Breite, Höhe) mm 180, 200 Brennraum (Höhe, Breite, Tiefe) mm
280-470, 280, 421 Bratrohr (Breite, Höhe, Tiefe) mm 460, 360, 420 Abgasanschluss (Größe) Ø mm 150 Abgasanschluss (oben / Ceran, hinten, Seite) mm 850, 690, 690 Geräte-Abmessungen (Höhe, Breite, Tiefe) mm 850, 1102, 600 Gewicht (Brutto, Netto) kg 292, 262 Energieeffizienzklasse A
Farben
Weiß
Schwarz
Modell
K 178K
K 178K Weiß
K 178K Schwarz
SonderZubehör
DURCHHEIZE K 128/K 138

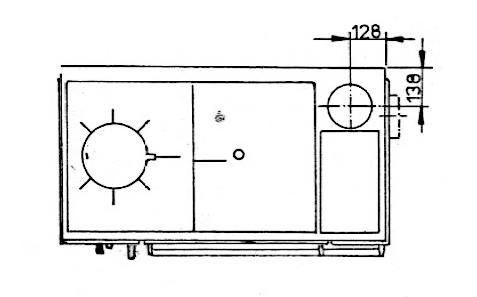

Ein zusätzlicher Abgasanschluss direkt aus dem Feuerraum des Herdes ermöglicht die Beheizung eines Nachheizelements, z. B. eines Kachelofens im Nebenraum. Durch ein Klappensystem werden die Abgase wahlweise über den Herd oder den Kachelofen in einen gemeinsamen Kamin geleitet (siehe Schema). Der dazu benötigte Bausatz für K 128 und K 138 wird von WAMSLER geliefert. Anschlussmaße für Durchheizstutzen hinten:

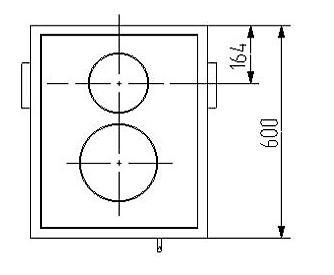

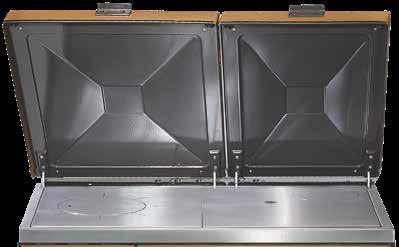

ISOLIERHAUBEN FÜR K 148
DURCHHEIZE
Bausatz für K 128/K138
Fußboden bis Mitte Anschlussrohr = 728 (+90) mm. Seitenwand bis Mitte Anschlussrohr = 140 mm. Abgasanschluss 130 mm Ø. Herdbetrieb: Klappe A geschlossen. Klappe B offen. Kachelofenbetrieb: Klappe A offen. Klappe B geschlossen.
Wertetripel für Durchheize K 128/K 138
Brennstoff
Braunkohlebrikett Buchenholz 8
Abgasmassenstrom (g/s) 10,4 13,6
Abgastemperatur am Stutzen (°C) 350 370
Notwendiger Förderdruck bei NWL (Pa) 12 12
ABDECKHAUBE EINTEILIG
FÜR K 118 / K 128 / K 138
Zubehör
ABSTANDVERBINDUNGEN
Edelstahl, Weiß, Grün, Blau, Maron, Kiesel, Kaschmir Matt, Schwarz und Anthrazit Metallic jeweils 55 mm oder 110 mm
FÜR W 1-40/W 1-75
Edelstahl, Weiß, Schwarz, Braun, Anthrazit Metallic und Kiesel mit 50 mm Breite
Mit dem aktuellen Herdprogramm im Prospekt geprüft nach EN12815
Getreu unserem Motto „Innovation aus Tradition“ schöpfen wir aus einem mehr als 145-jährigen Erfahrungsschatz für eine nachhaltige Entwicklung zukunftsorientierter Technologien. In Zeiten der Ressourcenverknappung und des Klimawandels übernehmen wir mit CO2-neutralen, regenerativen Heiztechniken Verantwortung gegenüber unserer Umwelt und den nachfolgenden Generationen. Wir messen den Erfolg unseres Unternehmens nicht nur an wirtschaftlichen Maßstäben, sondern auch an der Zufriedenheit unserer Kunden. Ihnen wollen wir ein verlässlicher Partner sein, mit dem Sie vertrauensvoll Ihre geschäftliche Zukunft gestalten können. Dies verlangt motivierte Mitarbeiter, die sich mit dem Unternehmen identifizieren und diese Ziele aktiv in ihrem Umfeld umsetzen. Mit dieser Unternehmensphilosophie wollen wir weiterhin Antworten auf Zukunftsprobleme finden, Erwartungen erfüllen und den Wert des Unternehmens gemäß den Prinzipien der Nachhaltigkeit steigern.
UNSER HOME PRODUCTS CENTER.
Mit unserer umfangreichen Auswahl an Einbaugeräten, Herden und Öfen präsentieren wir Ihnen unsere neuesten Geräte- und Designtrends.
Besuchen Sie uns in 85737 Ismaning, Adalperostrasse 86. Wir freuen uns auf Sie.
Anfahrt und Öffnungszeiten finden Sie unter: www.wamsler.eu
Ihr autorisierter Fachhändler
Evtl. Farbabweichungen sind drucktechnisch bedingt. Technische Änderungen vorbehalten.
