PREISLISTE OFENZUBEHÖR 2026

TECHNISCHER KATALOG

 Lüftungsgitter

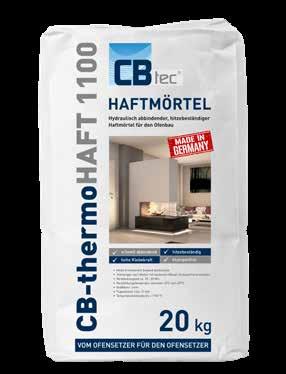

 Putz / Haftmörtel

 Luftklappen / Wellen

 Holzlager

 Lüftungs-Öffnungen

 Flachkanal

 Luftklappengriffe

 Kubussystem

 Keram. Luftleisten

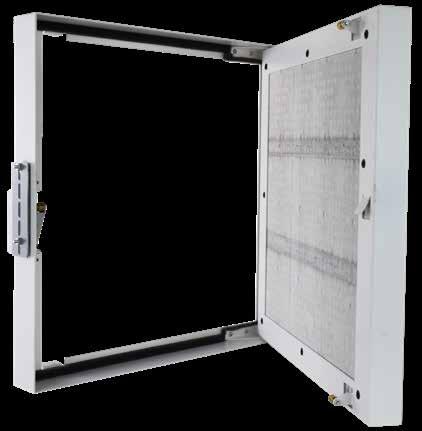

 Revisionstüren

 Klappensysteme

 Beleuchtungssystem

 Zubehör Kachelofenbau

 Putzkapseln

 Aluflexrohre

 Pizza Casa

 Funkenschutzplatten

 Kamineinsätze

 Differenzdruckwächter

 Abbrandsteuerung

NEU IM PROGRAMM!

Differenzdruckcontroller

NEU IM PROGRAMM! CB Kamineinsätze P100h & P400h

INHALT

STARKE LEISTUNG BENÖTIGT BESTMÖGLICHE INFRASTRUKTUR

Ihre Ansprechpartner

Annalena Heidl

annalena.heidl@cb-tec.de

Tel: + 49 (0) 8393 - 9469 - 311 ABTEILUNGSLEITUNG

TECHNISCHER INNENDIENST | EXPORT- UND PRODUKTMANAGER

Stefan Schneider

stefan.schneider@cb-tec.de

Tel: + 49 (0) 8393 - 9469 - 422

Norbert Gegler

norbert.gegler@cb-tec.de

Tel: + 49 (0) 8393 - 9469 - 421 TECHNIK OFENBAU

Marcel Gromer

marcel.gromer@cb-tec.de

Tel: + 49 (0) 8393 - 9469 - 190 MARKETING | WERBUNG

Kundenbetreuung im Außendienst

KUNDENBETREUUNG SÜD-WEST

Antonijo Kordic

antonijo.kordic@cb-tec.de

Tel: + 49 (0) 170 - 27 56 128

Klemens Ortmeier

Tel: + 49 (0) 171 - 9 52 00 91 KUNDENBETREUUNG NORD

Stefan Bieling

klemens.ortmeier@cb-tec.de

stefan.bieling@cb-tec.de Tel: + 49 (0) 151 - 64 030 727 KUNDENBETREUUNG NORD-OST

Produktübersicht - CB Feuerstätten

neocube

34 Modelle | Einzigartiges Design & hochwertigste Materialien

neocube steel edition

9 Modelle | Puristische massive Rohstahlplatten

monolith 2.0

13 Modelle | Die einzigartige Feuerstätte

10 Modelle | Qualität trifft Design

Infos zum Manufaktur-Bereich finden Sie ab Seite 112. HINWEIS

Eine Übersicht der CB Outdoor Produkte finden Sie ab Seite 118. HINWEIS

VAIO

neocube black & white

9 Modelle | Eingefräste Längsrillen

neocube R

1 Modell | 3D-Sinterkeramik

neocube Glaskeramik

3 Modelle | 7 Oberflächen

NEUES

WARENGRUPPEN

Die in diesem Katalog dargestellten Produkte sind in verschiedene Warengruppen (WG) eingeteilt. Auf den einzelnen Seiten weist der WG-Button auf die jeweilige Warengruppe hin.

Stutzenblech

Keramik & Revisionstüren

Achtung: Die einzelnen Warengruppen können unterschiedliche Rabatte aufweisen!

Lüftungsgitter Kamineinsätze

/ Holzregal Funkenschutzplatten

Elektronik Kaminofen Zubehör Pizza Casa

HINWEISBUTTONS DAZU PASST

In diesem Katalog unterstützen wir Sie mit zahlreichen Hinweisbuttons bzw. geben Ihnen wertvolle Tipps und Anmerkungen zu den einzelnen Produkten.

ZEITSPARPRODUKT

PRODUKTVERBESSERUNG

CB EMPFIEHLT

TIPP

ACHTUNG

Schnellere Montage durch CB Zeitsparprodukte.

Dieses Produkt wurde in Funktion und/oder Design verbessert.

Dieses Produkt ist aus unserer Sicht besonders empfehlenswert.

Tipps bezüglich der Anwendung und des Einbaus des Produktes.

Unbedingt zu beachten.

HINWEIS

Darauf sollten Sie bei diesem Produkt achten.

Neu im Programm oder noch nicht sehr bekannt.

Erweiterung des Produktsortiments durch eine neue Größe.

GRÖ SS E

Produkt bietet viel Luftraum/Querschnitt.

Hier wird auf andere Produkte im Katalog verwiesen, welche gut zu diesem Produkt passen, häufig zusammen mit diesem Produkt eingebaut werden oder eine gute Ergänzung dazu darstellen.

ALLGEMEINE

LAGERWARE

Alle in diesem Katalog aufgeführten Produkte befinden sich in der Regel im CB-tec Lager in Ungerhausen und sind somit kurzfristig verfügbar.

GROSSHANDEL

CB empfiehlt den Bezug der Waren über den Großhandel.

LIEFERZEIT

Wir haben ca. 95% aller Artikel auf Lager und garantieren eine schnelle Lieferzeit.

PALETTE CAD

Alle CB Produkte sind im Planungsprogramm „Palette“ hinterlegt.

ZUSATZRABATTE AUSSTELLUNG / EIGENBEDARF PROSPEKTE / FLYER

Gerne unterstützen wir unsere Kunden zusammen mit dem Großhandel mit großzügigen Zusatzrabatten für die Ausstellung und für den Eigenbedarf. Die jeweiligen Zusatzrabatte können von Warengruppe zu Warengruppe variieren.

Die CB-tec Preisliste Ofenzubehör stellt einen Komplettüberblick über das CB-tec Produktsortiment dar.

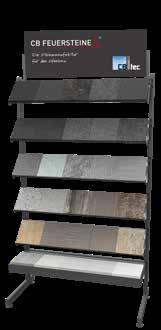

PRÄSENTATIONSSYSTEME

Damit Sie Ihren Kunden das Design bzw. die Funktion der Produkte besser darstellen können, bieten wir Ihnen Produkt-Präsentationssysteme für Ihre Ausstellung an. Dies sind z.B. Systeme für LED, Doppelklappe, Aluflexrohre, Klappengriffe etc. Die detaillierte Aufstellung darüber finden Sie auf Seite 111.

ANTEILIGE FRACHTKOSTEN

FEUERSTÄTTEN | NATURSTEIN | KERAMIK

Die hier aufgeführten Produkte beziehen sich hauptsächlich auf den Bereich Ofenzubehör. Alle Leistungen und Produkte der Bereiche Feuerstätten, Naturstein und Keramik sind in diesem Katalog lediglich kurz zusammengefasst. Alle Details dazu finden Sie im „CB Manufaktur Katalog“ und im Internet unter www.cb-tec.de.

• Bei Bestellungen betragen die anteiligen Frachtkosten 14,90 € (gilt nicht für Putz / Haftmörtel / Kubus / Holzregale / Holzlegen / keramische Luftleisten).

• Die Frachtkosten für die Kamineinsätze betragen 78,00 € (118,00 € im Ausland). Die anteiligen Frachtkosten für jedes weitere Gerät betragen 28,00 €.

• Bei Bestellungen, in welchen Putz, Haftmörtel, Kubus, Holzregale, Holzlegen und keramische Luftleisten ganz oder teilweise beinhaltet sind, betragen die anteiligen Frachtkosten 78,00 €.

• Bei Bestellungen außerhalb von Deutschland betragen pro Paket die anteiligen Frachtkosten 19,40 €.

• Die Pauschale für die Einfuhrzollabfertigung bei einem Warenwert von unter 1.000,00 € betragen 40,00 €.

• Die Pauschale für die Einfuhrzollabfertigung + die Erstellung einer Ausfuhrerklärung zwischen einem Warenwert von 1.000,00 € - 6.000,00 € betragen 68,00 €.

• Die Pauschale für die Einfuhrzollabfertigung + die Erstellung der EUR1 bei einem Warenwert von über 6.000,00 € betragen 80,00 €.

HINWEIS

Weiterführende Infos zu den CB Produkten mit Naturstein und Keramik finden Sie ab Seite 112.

Bei den Preisangaben handelt es sich um Listenpreise abzgl. Rabatt. Alle Preise in Euro zzgl. gesetzl. MwSt.

LÜFTUNGS-ÖFFNUNGEN

ZUBEHÖR

LÜFTUNGSGITTER

PUTZKAPSELN ab S. 64

LUFTKLAPPENGRIFFE

KLAPPENSYSTEME

S. 68

PIZZA CASA / OFENANZÜNDER S. 67

LUFTKLAPPEN / WELLEN ab S. 73

S. 76

FUNKENSCHUTZ

S. 82

HOLZLAGER

S. 96

KUBUSSYSTEM

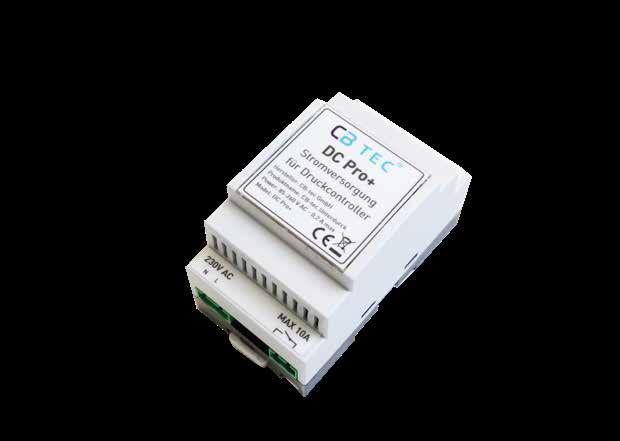

CB DC Pro+

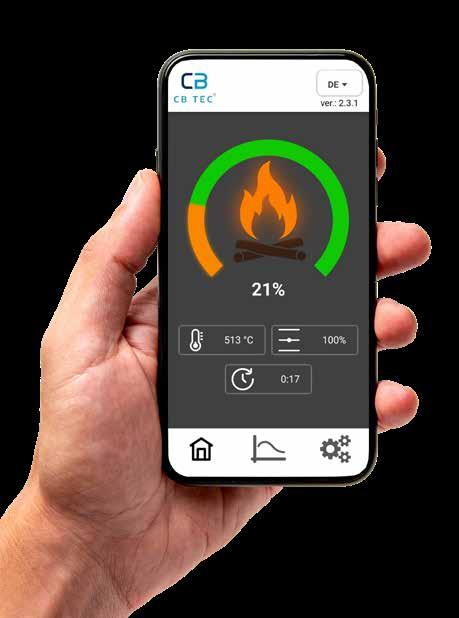

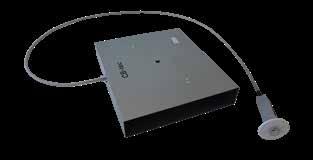

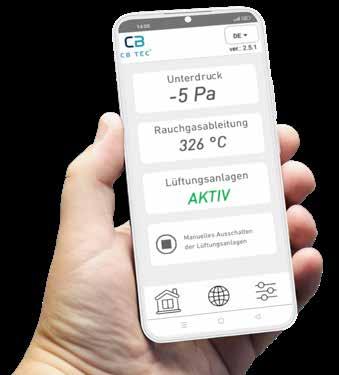

Datenanzeige über innovatives LCD-Display und DC Pro+ App Komplett vorinstalliert

Universelle Unterputzdose Massiv-/Hohlrauminstallation

Einfache und intuitive Bedienung

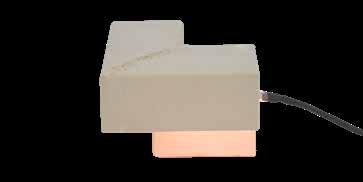

Hochtemperaturfühler bis 1250 °C inkl. Keramikschutzhülse

Busleitung 25 lfm

TÜV zertifiziert

DIBt Zulassung

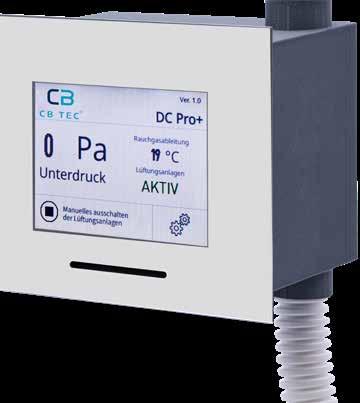

Der Differenzdruckwächter DC Pro+ bietet eine innovative Lösung, um das Eindringen gefährlicher Abgase in den Raum zu verhindern. Sollte der Differenzdruck außerhalb des sicheren Bereichs liegen, schaltet der DC Pro+ die Lüftungsanlagen automatisch ab.

optionale App zur Anzeige Schalteinheit für Hutschienenmontage LCD Display schwarz / weiß

Universelle Unterputzdose für Massivwände und Hohlrauminstallation bietet durch den Schutzdeckel einen sicheren Einbau und ermöglicht dank der durchdachten Bauform eine einfache, stabile Montage.

CB DIFFERENZDRUCKCONTROLLER

CB DC Pro+

Alle Bestandteile sind so gewählt, dass nahezu alle Einbausituationen wie z.B. die Montage in einer massiven Wand oder in einer Holzständerwand sowie wie nahezu alle möglichen Entfernungen der einzelnen Komponenten zueinander abgedeckt sind. Es sind keine zusätzlichen Komponenten / Erweiterungen notwendig.

So ist z.B. die Unterputzdose universell für die Montage in Massivwänden, aber auch durch eine integrierte Klemmvorrichtung für die Montage in Zwischenräumen der Holzständerbauweise geeignet. Die Busleitung ist mit einer Länge von 25 m für alle Einsatzbereiche und Entfernungen ausgelegt.

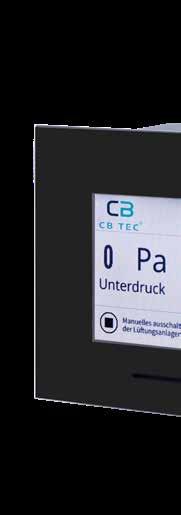

Das Komplett-Set ist wahlweise mit einem hochwertigen weißem oder schwarzen LCD-Display erhältlich.

DC PRO+

dcpvs3 Verlängerungsset 3 Meter für Hochtemperaturfühler und Druckmessadapter 59,00

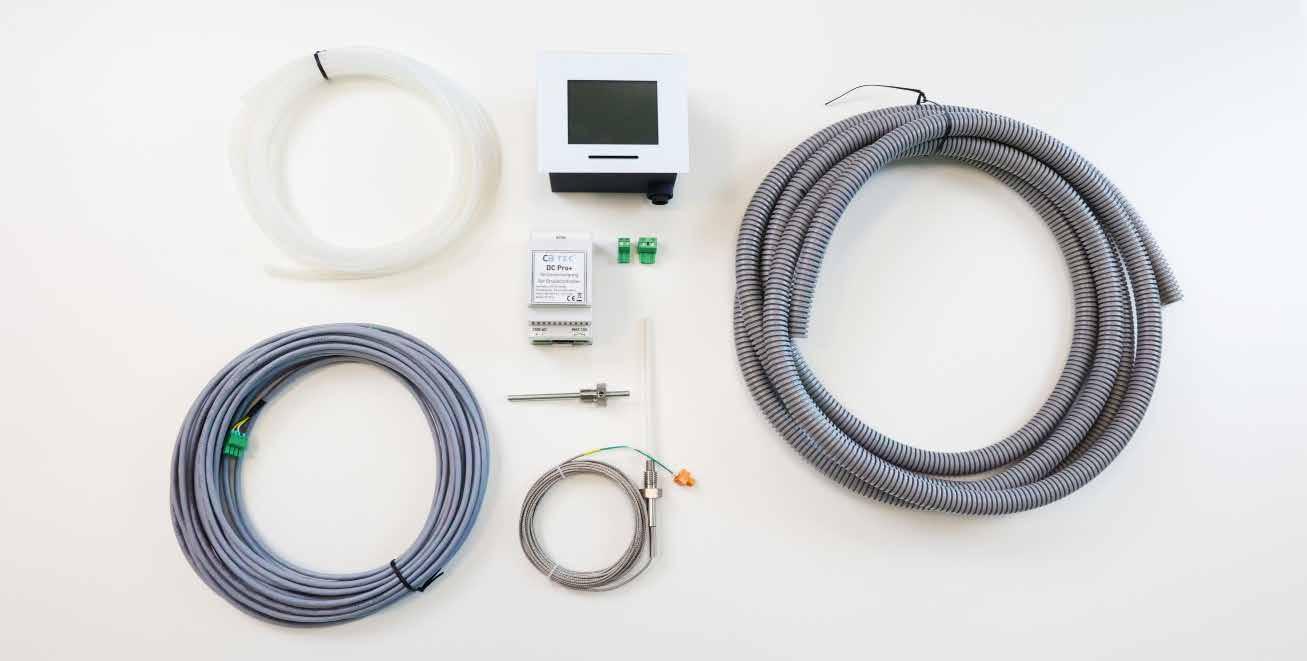

dcps CB Differenzdruckcontroller-Komplett Set

CB Differenzdruckcontroller-Komplett

Komplett-Set (ohne Funkmodul/Rosette)

geeignet für Massiv- und Hohlwände

Ein Komplett-Set für alle Anwendungen und alle Einbausituationen LCD-Display in den Ausführungen Schwarz und Weiß

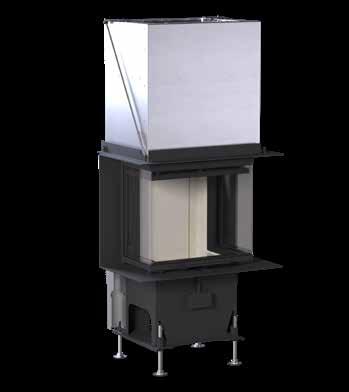

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

Verwendung hochwertigster Bauteile

Exzellente Verbrennungsqualität

Starker Wirkungsgrad

Geringe Staubemission

Höchste Dichtigkeit

Zugelassen nach EU Norm EN 16510

Abgasstutzen Durchmesser 150 mm / 180mm

Geringe Einbautiefe

Minimale Abstände zu brennbaren Bauteilen

Lückenlose Qualitätskontrolle

Einfache Montage und Bedienbarkeit

Jeder CB Kamineinsatz ist bereits nach der neuen und strengeren EU Norm EN 16510 geprüft und zugelassen. Somit ist sichergestellt, dass der Kamineinsatz den neuesten Anforderungen und Richtlinien für die Zukunft entspricht.

RLU zugelassen

Jeder CB Kamineinsatz besitzt die RLU Zulassung. (Grenzwert für Erreichen der RLU-Zulassung max. Leckage 2 m³ / Std. – CB Kamineinsatz im Schnitt 0,3 m³ / Std.)

Zulassung für Montage an hochwärmegedämmten Wänden

Jeder CB Kamineinsatz besitzt die Zulassung für die Montage an hochwärmegedämmten Wänden. Somit entfällt die Notwendigkeit zur Erstellung einer aktiven Hinterlüftung (60 mm Isolierung z. B. Silka KM250 und 40 mm Luftspalt = insgesamt 100 mm, Rückseite Kamineinsatz bis Anbauwand).

Planungs-

und Montagesicherheit

für den Ofenbauer

Bei der Ofenplanung und Montage braucht der Ofenbauer nicht die Beschaffenheit der Wand zu berücksichtigen, weil die Kamineinsätze für jede Wand (hochwärmegedämmt, zu schützend, nicht brennbar) die Zulassung für die selben Abstände (10 cm) hat. (60 mm Isolierung und 40 mm Luftspalt = insgesamt 100 mm, Rückseite Kamineinsatz bis Anbauwand).

Einfach einfach:

Egal welche Wandbeschaffenheit - der Abstand beträgt immer 10 cm.

Ein starker Preis für alle Varianten

Jeder CB Kamineinsatz ist in insgesamt vier Tragrahmen-Varianten erhältlich. Für einfachste Kalkulation besitzen alle Kombinations-Varianten den selben Listenpreis.

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

Alle CB Kamineinsätze der beiden Basisversionen (TU und TG) werden bereits mit einem vormontierten und ausgerichteten Statik-Tragrahmen mit einer Tiefe von 9,8 cm ausgeliefert. Hierbei kann zwischen der geraden und der umgekanteten Form des Tragrahmens gewählt werden. Der untere waagerechte Bereich des Tragrahmens (=Blende unten) ist nicht im Lieferumfang der Basisversion enthalten.

Hier kann zwischen insgesamt drei verschiedenen „Blenden unten“, die mit wenigen Handgriffen an die Basisversionen montiert werden können, ausgewählt werden: „Blende unten“ gerade oder umgekantet in der gleichen Tiefe wie der Statik-Tragrahmen für 8-seitige Variante oder eine schmale „Blenden unten“ unter der Türe für 5-seitige Variante.

Für höchste Flexibilität kann die jeweilige Basisversionen entweder mit einer breiten oder einer schmalen Blende unten kombiniert werden.

Die CB Kamineinsätze müssen immer aus dem Basismodul und einer „Blende unten“ bestehen.

Basismodul TG

Statik-Tragrahmen gerade (ohne Blende unten)

„Blende unten“ gerade / breit

Basismodul TU

Statik-Tragrahmen umgekantet (ohne Blende unten)

„Blende unten“ umgekantet / breit

„Blende unten“ gerade / schmal

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

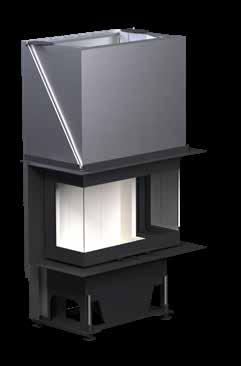

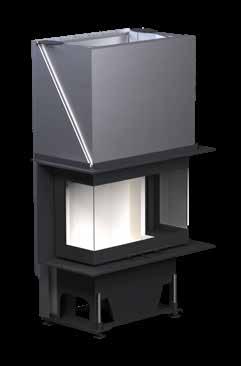

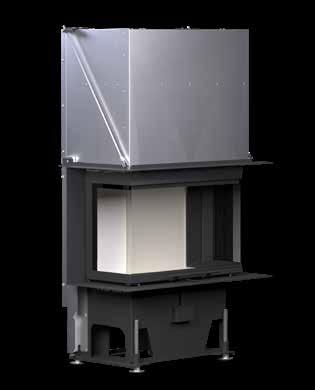

CB Kamineinsatz TG

8-seitiger gerader Blendrahmen (Blende unten gerade / breit)

CB Kamineinsatz TG

5-seitiger gerader Blendrahmen (Blende unten gerade / schmal)

CB Kamineinsatz Varianten TG Statik-Tragrahmen gerade

iCB Kamineinsatz TU

8-seitiger umgekanteter Blendrahmen (Blende unten umgekantet / breit)

CB Kamineinsatz TU

5-seitiger umgekanteter

Blendrahmen (Blende unten gerade / schmal)

Basismodul TU Statik-Tragrahmen umgekantet

TG = Tragrahmen gerade; TU = Tragrahmen umgekantet

Abbildungen zeigen CB P200h - 8-seitiger massiver Blendrahmen CB P100h

Listenpreis inkl. Tragrahmen zur freien Wahl

Blendrahmen

P200h

Listenpreis inkl. Tragrahmen zur freien Wahl

Blendrahmen

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

CB Basis-Kamineinsatz

P100 h TG - Tragrahmen gerade 4.790,-

P100 h TU - Tragrahmen umgekantet 4.790,-

P200 h TG - Tragrahmen gerade 5.290,-

P200 h TU - Tragrahmen umgekantet 5.290,-

Basismodule

CB P100h / P200h Blende unten gerade / breit

200,umgekantet / breit

200,-

200,gerade / schmal

Die CB Kamineinsätze müssen immer aus dem Basismodul und einer „Blende unten“ bestehen.

Fertige Kombinations-Varianten

CB Kamineinsatz TG = Tragrahmen gerade

8-seitiger gerader Blendrahmen (Blende unten gerade / breit)

5-seitiger gerader Blendrahmen (Blende unten gerade / schmal)

CB Kamineinsatz TU = Tragrahmen umgekantet P100h P200h

8-seitiger umgekanteter Blendrahmen (Blende unten umgekantet / breit)

5-seitiger umgekanteter Blendrahmen (Blende unten gerade / schmal) 4.990,- 5.490,-

Rauchgasstutzen 180 mm 45,Ausmauerung schwarz 190,-

CB Heiztechnik Service

Abbrandsteuerung CB ABS pro+ 990,Differenzdruckwächter CB DC pro+ 990,-

Für einen flächendeckenden und leistungsstarken Kundendienst stehen eigene CB Service-Techniker in Deutschland, Österreich und der Schweiz zur Verfügung.

Bezugsmöglichkeiten CB Kamineinsätze

Die CB Kamineinsätze sind für alle interessierten Kunden sowohl bei CB als auch bei ausgewählten Großhandels-Partnern erhältlich.

Zubehör *Die

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

Abgasstutzen Durchmesser 150 mm oder optional 180 mm

Die CB Kamineinsätze wurden mit einem Abgasstutzen Durchmesser von 150 mm geprüft und können somit problemlos an Schornsteine mit geringem Durchmesser angeschlossen werden. Es besteht aber auch die Möglichkeit einen Stutzen mit einem Durchmesser von 180 mm zu verwenden.

Türgewicht problemlos nachjustierbar

Das Gegengewicht der CB Kamineinsatz Heiztüre kann mit wenigen Handgriffen durch das Lüftungsgitter von selbstschließend auf nicht selbstschließend umgerüstet werden.

Einstellbare Zugstange

Massiver einstellbarer Statik-Tragrahmen

Der Tragrahmen ist in gerader oder umgekanteter Ausführung erhältlich - bereits vormontiert und ausgerichtet.

Massiver hochwertiger Gussrost

Blende unten

Es kann zwischen drei verschiedenen „Blenden unten“ ausgewählt werden.

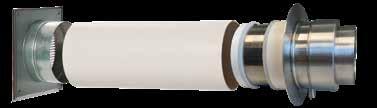

Flexibler Anschluss der Verbrennungsluft mit geringem Durchmesser

Die raumluftunabhängige Frischluftzufuhr Ø125 mm kann von links, rechts, hinten oder unten sehr flexibel angeschlossen werden.

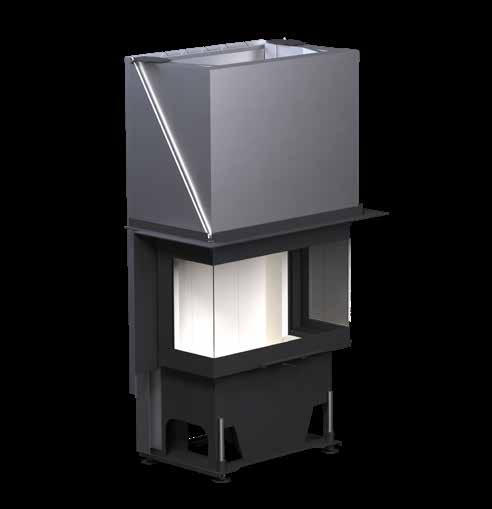

Abbildung zeigt CB P200h - 8-seitiger massiver Blendrahmen

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

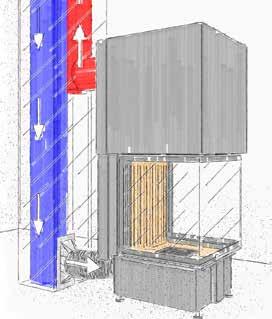

Rückseitiges 3-Kammer Strahlungs- und Hinterlüftungssystem

Das rückseitige 3-Kammer Strahlungs- und Hinterlüftungssystem sorgt durch die einmalige Sandwich-Bauweise mit Luftleitblechen für optimale Hinterlüftung des Kamineinsatzes und ermöglicht dadurch die Zulassung für die Montage an hochwärmegedämmten Wänden mit geringem Abstand (60 mm Isolierung und 40 mm Luftspalt).

Einfache Türdemontage

Die komplette Türkonstruktion kann innerhalb von wenigen Minunten im Ganzen entfernt und ggf. ausgetauscht werden. Die Kamineinsatztüre kann komplett mit dem einfachen Lösen der Befestigungsschrauben demontiert werden, ohne das Gegengewicht aushängen zu müssen. Die Seitenscheiben lassen sich mit dem Lösen einer Sicherungsschraube leicht demontieren. Dichtungen austauschen wird extrem einfach.

Glaskeramik Scheibe

Hochwertige, beidseitig bombierte, Neoceram-Glaskeramik-Scheibe in der Front, um beim Schließen der Seitenscheiben höchste Dichtigkeit zu gewährleisten. Beide Seitenscheiben aus Neoceram sind an den Rändern gebohrt und liegen dadurch stabil und verzugssicher im Rahmen.

Hochwertige Thermott-Ausmauerung

Die hochwertige Thermott-Ausmauerung des CB Kamineinsatzes ist entweder in weißer oder schwarzer (optional) Ausführung erhältlich.

Culimeta Türdichtung mit Verschleißanzeige

Die neu entwickelte Culimeta Dichtung zwischen Tür und Brennkammer weist einen roten Kern auf, mit dem der Kunde den Verschleiß erkennen kann.

Abdeckblende über der Türdichtung

Alle waagrechten Türdichtungen sind mit einer Abdeckblende versehen.

Filigraner Türrahmen und geradliniges Druckdesign der Sichtscheibe

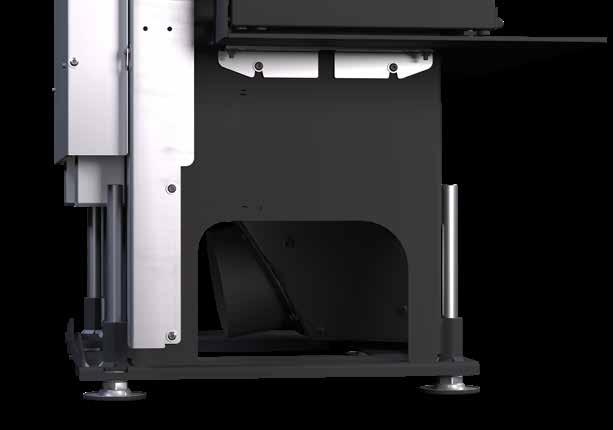

Massive Fußteller

Vier massive M16 Fußteller lassen eine Höhenverstellung von über 200 mm zu und können durch je drei Bohrungen in den Auflagetellern zusätzlich mit dem Boden verdübelt werden.

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

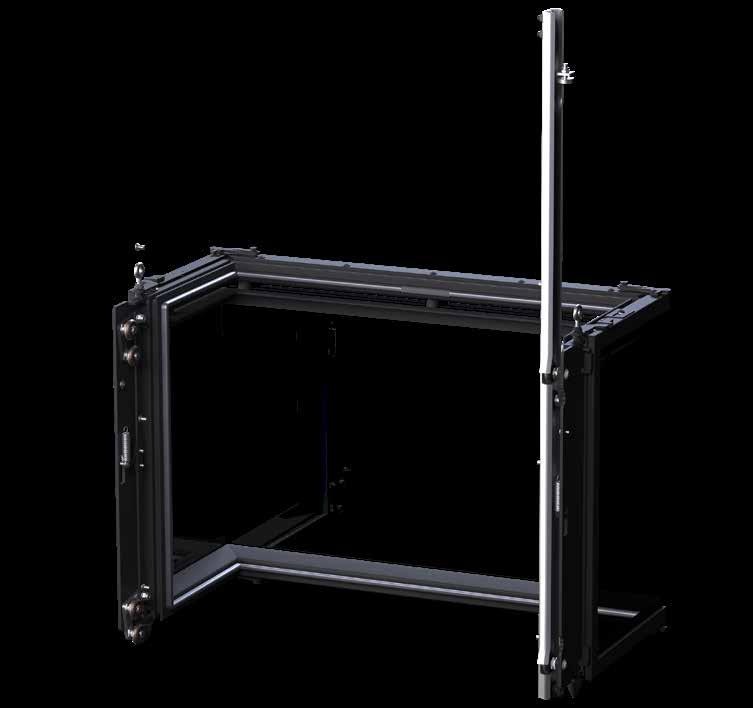

Vier hochwertige massive kugelgelagerte Umlenkrollen, phosphatierte Behandlung

Einstellbare Türgewichte

Abgasstutzen Durchmesser 150mm (optional 180 mm)

Abbildungen zeigen CB P200h - 8-seitiger massiver Blendrahmen

Variable Ausbrüche

Rückseitiges 3-Kammer Strahlungs- und Hinterlüftungssystem

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

Feder-Verschlussmechanismus Seitentüren

Culimeta Türdichtung mit Verschleißanzeige

Laufschiene aus hochlegiertem Chrom-Nickel-Stahl

Acht hochwertige kugelgelagerte Laufrollen, im Loslager ausgeführt

Flexible Einstellbarkeit der massiven Füße

Massive Fußteller

Flexibler Anschluss der Verbrennungsluft mit geringem Durchmesser

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

Leistungsdaten P100h P200h

NW-Leistung, kW 7,9 8,5

Wirkungsgrad, % 80,0 77,0

Abgasmassenstrom bei NW, g/s 9 11

Abgastemp. Abgasstutzen, °C 266 287

Mindestförderdruck bei NW, Pa 9 12

Energieeffizienzklasse A A

Verbrennungsluftbedarf, m3/h 24,7 30,5

Max. Holzauflagemenge kg/h 3,0 3,0

Rauchrohr

Durchmesser ø in mm 150 / 180 150 / 180

Höhe in cm (Abgang hinten) 133 133

Verbrennungsluftstutzen (hinten und unten möglich )

Durchmesser ø in mm 125 125

*Die Leistungsdaten des P400h entsprechen der Vorprüfung und können noch geringfügig abweichen.

**Die raumluftunabhängige Frischluftzufuhr Ø125 mm kann von links, rechts, hinten oder unten flexibel angeschlossen werden.

Strahlungsbereich des Sichtfensters vorne (mm)

seitlich (mm)

Mindestquerschnitt für Umluft (cm²)

Maße | Gewicht P100h P200h

Gesamthöhe in cm

Gesamtbreite in cm

Gesamttiefe in cm

Gewicht in kg (ca.) 195 240

Max. Scheitholzlänge in cm 33 33

Scheibenmaße in cm (B x T x H)

Prüfungen | Zulassungen

DIN EN 16510 

1. BlmSchV. | 2. BlmSchV. 

Dänemark

für Zuluft (cm²) 816 Nicht zu schützen zu schützen hochwärmegedämmt 1 < 0,4 W/m²·K (U-Wert)

A Abstand Heizkammer (mm)

Geltungsbereich: Deutschland + EU-Länder 2

B Wärmedämmung hinten1 (mm)

C Wärmedämmung seitlich1 (mm)

- Wärmedämmung Aufstellboden1 (mm)

- Wärmedämmung Decke1 (mm)

1 Gilt nur für Bauteile mit einem U-Wert (Wärmedurchgangskoeffizient) ≥ 0,4 W/(m²·K). Bei einem U-Wert < 0,4 W/(m²·K) sind die länderspezifischen Anforderungen zu beachten.

2 SILCA 250KM, Zulassung Nr.: Z-43.14-117 oder gleichwertiges Material (als Ersatz für Vormauerung + Referenzdämmstoff)

Produktdatenblätter gemäß Verordnung EU 2015/1186 & Energielabel

Name oder Warenzeichen Lieferant: CB-tec GmbH

Modell des Lieferanten: P100h P200h

Energieeffizienzklasse des Modells:

Brennstoff-Energieeffizienz bei Nennwärmeleistung:

Besondere Vorkehrungen (bei Aufbau, Wartung): s. Anleitung

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

CB P100h - 5-seitiger Blendrahmen CB

Maßtoleranzen

Gewicht: Laserzeit:

Schweißklasse

Erstellt:

Art.-/Zng.- Kundennummer:

Artikelbezeichnung: Zeichnungsnummer: 302082 P100 H -OFEN: Kamineinsatz flach 5seitig

Dokumentennummer: c473721

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

CB

CB KAMINEINSÄTZE

Qualität ohne Kompromisse

CB ABBRANDSTEUERUNG – CB ABS PRO+

Geeignet für alle CB Feuerstätten

ABS Pro+ App

Komplett vorinstalliert

Türkontakt-Sensor

Hochhitzebeständiger

Temperatursensor

Stellmotor

Steuereinheit

Die CB Abbrandsteuerung CB ABS Pro+ kann in jeder CB Feuerstätte werkseitig verbaut werden.

Eine Abbrandsteuerung in der Feuerstätte sorgt für einen effizienteren, sicheren und umweltfreundlichen Betrieb.

Höhere Effizienz und Brennstoffersparnis

• Optimale Verbrennung: Automatische Regelung der Luftzufuhr für gleichmäßiges und vollständiges Verbrennen

• Weniger Holzverbrauch: Bessere Brennstoffausnutzung spart Holz

Reduzierte Emissionen

• Umweltschonend: Ein sauberer Abbrand verringert schädliche Emissionen wie Feinstaub und Kohlenmonoxid

• Bessere Luftqualität: Weniger Rauch und Rußbildung – gut für Umwelt und Nachbarn

Mehr Sicherheit

• Verhindert Überhitzung: Die Steuerung passt die Luftzufuhr an und schützt so vor zu hohen Temperaturen

• Schutz bei Fehlbedienung: Auch bei unsachgemäßem Heizen sorgt das System für einen sicheren Betrieb

Mehr Komfort

• Kein manuelles Nachregeln nötig: Die Steuerung übernimmt das Regeln der Luftklappen

• Benachrichtigungen: LED und App informieren, wann Holz nachgelegt werden sollte

CB ABBRANDSTEUERUNG – CB ABS PRO+

Geeignet für alle CB

Feuerstätten

Anheizphase

Phasen der Abbrandsteuerung

nachlegen

1. Regelung

2. Regelung

3. Regelung

Technische Daten

Abmessungen HxBxT: 112 x 86 x 30 mm

Betriebsspannung: Steckernetzteil 230 VAC/9 V DC –max. 3,0 A mit Klinkenbuchse 5,5 x 2,5 mm

Leistungsaufnahme: Standby ca. 0,7 W, Betrieb ca. 1,5 W

Temperatursensor: max. Temp. 1200 °C

Lieferumfang

1. Servomotor

2. Abbrandsteuerungseinheit CB ABS Pro+

3. Hochtemperaturfühler

4. Türkontaktschalter

5. 230 Volt Kabel 1,5 Meter

6. 230-12 V Netzteil

7. LED-Anzeige

Alle Komponenten sind werkseitig fertig montiert. Es muss keine Montage der Abbrandsteuerung durchgeführt werden.

Listenpreis CB ABS Pro+

s. einzelne Kataloge CB Feuerstätten

CB LÜFTUNGSGITTER – STANDARD

Ausführung: weiß, schwarz

 Temperaturbeständige, pulverbeschichtete Oberfläche

 Stabiler verwindungssteifer Einbaurahmen

CB WARMLUFTGITTER –

Außenmaß cm

 Doppelte Lamellenführung

 Massiver Stellgriff & zeitloses modernes Design

20 x 15 125 19,5 x 14,5 wg2015w 71,40 wg2015s 66,60

25 x 15 165 24,5 x 14,5 wg2515w 72,70 wg2515s 67,30

35 x 15 245 34,5 x 14,5 wg3515w 77,70 wg3515s 76,70

45 x 15 325 44,5 x 14,5 wg4515w 87,30 wg4515s 83,60

20 x 20 180 19,5 x 19,5 wg2020w 77,40 wg2020s 76,30

23 x 23 260 22,5 x 22,5 wg2323w 82,50 wg2323s 75,30

35 x 23 430 34,5 x 22,5 wg3523w 95,50 wg3523s 86,80

45 x 23 570 44,5 x 22,5 wg4523w 106,30 wg4523s 96,20

45 x 45 1200 44,5 x 44,5 wg4545w 215,20 wg4545s 212,40

55 x 23 720 54,5 x 22,5 wg5523w 139,80 wg5523s 133,00

45 x 28 720 44,5 x 27,5 wg4528w 136,50 wg4528s 133,80 Extra groß

55 x 28 910 54,5 x 27,5 wg5528w 159,90 wg5528s 154,10

15 x 35 235 14,5 x 34,5 wghk1535w 122,70 wghk1535s 120,10

15 x 45 315 14,5 x 44,5 wghk1545w 137,50 wghk1545s 134,30

Hochkant

23 x 28 335 22,5 x 27,5 wghk2328w 122,40 wghk2328s 120,00

23 x 35 420 22,5 x 34,5 wghk2335w 156,20 wghk2335s 152,80

23 x 45 560 22,5 x 44,5 wghk2345w 173,60 wghk2345s 169,80

23 x 68 860 22,5 x 67,5 wghk2368w 194,70 wghk2368s 190,20

Deckblech Außenmaß cm Freier Querschnitt cm²

20 x 15

25 x 15 165 24,5 x 14,5 kg2515w 55,10 kg2515s

x 14,5 kg3515w

45 x 15 325 44,5 x 14,5 kg4515w

20 x 20 180 19,5 x 19,5 kg2020w

23 x 23 260 22,5 x 22,5 kg2323w

35 x 23 430 34,5 x 22,5 kg3523w 73,90 kg3523s 69,60

45 x 23 570 44,5 x 22,5 kg4523w 83,80 kg4523s 79,40

45 x 28 720 44,5 x 27,5 kg4528w 122,30 kg4528s 119,70

55 x 23 720 54,5 x 22,5 kg5523w 124,60 kg5523s 118,20

55 x 28 910 54,5 x 27,5 kg5528w 143,80 kg5528s 137,50

15 x 35 235 14,5 x 34,5 kghk1535w 100,10 kghk1535s 98,10

15 x 45 315 14,5 x 44,5 kghk1545w 113,90 kghk1545s 110,90

23 x 35 420 22,5 x 34,5 kghk2335w 132,40 kghk2335s 127,80

23 x 45 560 22,5 x 44,5 kghk2345w 147,00 kghk2345s 143,30

HINWEIS

Verbrennungsluftzufuhr extern beeinflusst die erforderliche Größe der Kaltluftgitter.

Bei der Wahl der Gittergrößen unbedingt die Angaben des Einsatzherstellers bezüglich der erforderlichen Luftmengen beachten. TIPP

CB LÜFTUNGSGITTER – PUTZBÜNDIG

Ausführung: weiß

 Massiver verwindungssteifer Einbaurahmen

 Einbaurahmen hochwertig verarbeitet

CB WARMLUFTGITTER – putzbündig – weiß

 Hitzebeständige Pulverbeschichtung

 Stark beanspruchbare Putzkante des Einbaurahmens

CB KALTLUFTGITTER – putzbündig – weiß

kgpb2015w 20 x 15

kgpbhk1535w 15 x 35 235 15,4 x 35,4

kgpbhk1545w 15 x 45 315 15,4 x 45,4

kgpbhk2335w 23 x 35

kgpbhk2345w 23 x 45

Haltebratzen für besseren Halt etwas aufbiegen.

23,4 x 35,4

23,4 x 45,4

Während der Montage darauf achten, dass der Rahmen nicht zusammengedrückt wird. TIPP TIPP

CB LÜFTUNGSGITTER – PUTZBÜNDIG

Ausführung: schwarz

 Massiver verwindungssteifer Einbaurahmen

 Einbaurahmen hochwertig verarbeitet

 Hitzebeständige Pulverbeschichtung

 Stark beanspruchbare Putzkante des Einbaurahmens

CB WARMLUFTGITTER – putzbündig – schwarz

Artikelnummer

CB KALTLUFTGITTER – putzbündig – schwarz

Artikelnummer Deckblech Außenmaß

kgpb2015s 20 x 15

kgpb2515s 25 x 15

25,4 x 15,4 69,90

Hochkant

kgpb2323s 23 x 23

kgpb3523s 35 x 23

kgpb4523s 45 x 23

kgpbhk1535s 15 x 35

kgpbhk1545s 15 x 45

kgpbhk2335s 23 x 35

kgpbhk2345s 23 x 45

Haltebratzen für besseren Halt etwas aufbiegen.

x 23,4 77,10

35,4 x 23,4

15,4 x 35,4

15,4 x 45,4 140,90

23,4 x 35,4 161,30

23,4 x 45,4

Während der Montage darauf achten, dass der Rahmen nicht zusammengedrückt wird.

CB EINBAURAHMEN – PUTZBÜNDIG FÜR EDELSTAHLGITTER

Ausführung: weiß, schwarz

Der Trend im Ofenbau geht immer mehr zu modernen und geradlinigen Ofenanlagen. Bei solchen reduzierten Ofenformen kann selbst der nur wenige Millimeter überstehende Rahmen der Edelstahlgitter störend wirken. Aus diesem Grund können alle Edelstahlgitter der Serien „exklusiv“ matt und glänzend mit einem putzbündigen Rahmen kombiniert werden. Für dunkle Ofenhüllen kann der schwarze, für weiße verputzte Ofenhüllen der weiße putzbündige Einbaurahmen verwendet werden.

CB EINBAURAHMEN – putzbündig – weiß

Artikelnummer

ebrpb5523w 55 x 23 55,4 x 23,4 59,10

ebrpb5528w 55 x 28 55,4 x 28,4 59,90

CB EINBAURAHMEN – putzbündig – schwarz

ACHTUNG

TIPP

DAZU PASST

Keine Kombination mit CB Lüftungsgitter „Edelstahl modern“ möglich.

Während der Montage darauf achten, dass der Rahmen nicht zusammengedrückt wird.

CB Lüftungsgitter Edelstahl exklusiv matt/glänzend Siehe Seite 30

CB EDELSTAHLGITTER – EXKLUSIV

Ausführung: Edelstahl

Hochwertige Edelstahlgitter in geschliffener und glänzender Ausführung. Durch ein sehr aufwendiges Polierbzw. Bürstenverfahren erhalten die Edelstahlgitter in vielen Arbeitsschritten ihre finale Oberfläche. Alle Hauptbestandteile (Lüftungsgitterrahmen, Lamellen, Stellgriff) aus hochwertigem Edelstahl. Selbst die „Bratzen“ sind aus hochwertigem Edelstahl gefertigt.

CB WARMLUFTGITTER – Edelstahl exklusiv

Edelstahl

HINWEIS

TIPP

DAZU PASST

x 22,5

Keine Gitter mit feststehenden Lamellen (Kaltluftgitter) erhältlich.

Edelstahlgitter glänzend vorsichtig einbauen. (Gefahr des Verkratzens!)

Fixierung der Lamellen rückseitig durch Blechschrauben möglich = Kaltluftgitter

CB Putzbündige Einbaurahmen

Siehe Seite 29

CB Luftklappengriffe Edelstahl

Siehe Seite 68 ff.

CB Edelstahlblenden Luftleisten

Siehe Seite 41 ff.

CB EDELSTAHLGITTER – MODERN

Ausführung: Edelstahl

 Modernes Designgitter mit aufgesetzter geschliffener Edelstahlblende

 Inklusive Einbaurahmen aus verzinktem Stahlblech

 Warmluftgitter mit dahinter angeordneten verstellbaren Lamellen schwarz pulverbeschichtet

 Massiver Edelstahlstellgriff

CB WARMLUFTGITTER – Edelstahl modern

CB KALTLUFTGITTER – Edelstahl modern

PASST

CB Luftklappengriffe Edelstahl

Siehe Seite 68 ff.

CB Edelstahlblenden Luftleisten Siehe Seite 41 ff.

CB DESIGNGITTER D1–D3

Ausführung: weiß, Edelstahl

 Warmluftgitter mit Designblende

 Warmluftgitter mit verstellbaren Lamellen aus Stahlblech pulverbeschichtet

CB WARMLUFTGITTER – mit Designblende D1–D3

Deckblech

Artikelnummer

ACHTUNG

Massiver Edelstahlstellgriff (nicht bei weiß)

Inkl. Designblenden D1-D3 in Edelstahl oder weiß pulverbeschichtet

Nicht mit putzbündigem Einbaurahmen kombinierbar. Nicht hochkant verfügbar.

CB DESIGNGITTER PB1

Ausführung: weiß, Edelstahl

Luftgitter blickdicht durch versetzt angeordnete Lüftungsplatten komplett mit Einbaurahmen aus verzinktem Stahlblech. Temperaturbeständige, pulverbeschichtete Oberfläche. Durch den geringen Querschnitt und die erhöhten Widerstände ist der Einbau nur in Kombination mit weiteren Gittern in einer Ofenanlage empfehlenswert. Luftgitter auch als Revisionsöffnung einsetzbar.

CB DESIGNGITTER PB1 – weiß, Edelstahl matt/schwarz

Artikelnummer

CB DESIGNLUFTLEISTEN

Ausführung: weiß, schwarz, Edelstahl

Luftleiste bestehend aus Einbaurahmen und herausnehmbarem Gitterteil mit quadratischen Auslässen. Geeignet zur waagrechten und senkrechten Montage in die Ofenanlage. Temperaturbeständige, einbrennlackierte Oberfläche.

CB DESIGNLUFTLEISTE Artikelnummer Außenmaß

CB WANDDURCHFÜHRUNG – ROHRTÜRE FÜR KERNBOHRGERÄT

Ausführung: weiß, schwarz (Gitter) | verzinkt (Wanddurchführung)

 Sehr einfache und schnelle Montage – einfach ineinander schieben – fertig

 Verzinkte, leicht zu reinigende Oberfläche

 Nur ein Produkt für fast alle Wandstärken

 Strömungsrichtung der Luft berücksichtigt

 Deckgitter kann gedreht werden

Schnelle Montage –perfektes Ergebnis!

 Querschnittsvergrößerung durch Installation von zwei nebeneinander liegenden Gittern Türe kann für Querschnittsvergrößerung komplett geöffnet werden

ZEITSPARPRODUKT

CB ROHRTÜRE für Kernbohrgerät – rund

KERNBOHRUNG Ø 20 cm erforderlich

Zuerst die ausziehbaren Rohre einsetzen und nach Beendigung aller Arbeiten das Deckgitter aufsetzen.

CB UNIVERSALWANDDURCHFÜHRUNG

Ausführung: verzinkt

Die CB Universal Wanddurchführung besteht aus zwei Teilen – einem Innen- und einem Außenteil. Einfach die Wanddurchführung in den ausgestemmten Schacht einsetzen. Durch die genaue Passform der beiden Teile, kann die Wanddurchführung einfach ineinander geschoben werden und passt sich somit jeder Mauerstärke an. Es ist kein genaues Ausstemmen, Verputzen oder Ausfliesen der Wand mehr notwendig. Die Montagezeit wird extrem verkürzt. Die Wanddurchführung ersetzt den Lüftungsgitter-Einbaurahmen. Das Gitter einfach in die Wanddurchführung eindrücken. Die Wanddurchführung besteht aus verzinktem Stahl und kann bei Bedarf durch den Ofensetzer auf der Baustelle schwarz lackiert werden. Auch der Isolierungsbereich kann durch die Wanddurchführung überdeckt werden.

CB UNIVERSAL WANDDURCHFÜHRUNG – eckig

Verzinkte Wanddurchführung für weniger optische Auffälligkeit mit Senothermlack schwärzen.

CB Stutzenbleche Siehe Seite 48

ZEITSPARPRODUKT

CB Aluflexrohre Siehe Seite 82 ff.

WG: KR

TIPP

CB ROHRTÜREN

Ausführung: weiß, schwarz, Edelstahl

Die CB Rohrtüren zeichnen sich durch das schlichte und zeitlose Design aus. Sie sind erhältlich in „2-kachliger Ausführung“ mit zwei Türen und in „1-kachliger Ausführung“ mit einer Türe. Die Materialausführungen sind weiß, schwarz, Edelstahl/weiß und Edelstahl/schwarz. Ganz besonders hervorzuheben ist der separate, sehr massiv gearbeitete Einbaurahmen, welcher während der Ofenmontage einzeln eingebaut wird. Die eigentliche Rohrtüre mit Rahmen wird dann erst nach Ofenfertigstellung eingebaut bzw. am Einbaurahmen verschraubt. Somit ist eine Verschmutzung bzw. Beschädigung der Rohrtüre während der Bauphase ausgeschlossen. Auch ein Abkleben ist dadurch nicht mehr notwendig. Komplettiert wird das Rohrtürenprogramm durch die passenden Abstellbleche (auch in Edelstahl erhältlich).

CB ROHRTÜREN

Artikelnummer

einflüglig

zweiflüglig

Abstell- blech

*bei geöffneten Türen

Die eigentliche Rohrtüre (mit Rahmen) wird dann erst nach Ofenfertigstellung eingebaut bzw. am Einbaurahmen verschraubt. Somit ist eine Verschmutzung bzw. Beschädigung der Rohrtüre während der Bauphase ausgeschlossen. Auch ein Abkleben ist dadurch nicht mehr notwendig.

Angegebene Querschnitte bezogen auf geöffnete Türen. HINWEIS

Das eigentliche Lüftungsgitter kann durch die Einstellschrauben final ausgerichtet und justiert werden.

Rohrtüre erst nach Ofenfertigstellung in den Rahmen einbauen.

CB DECKENLUFTGITTER -BREITER EINBAURAHMEN-

Ausführung: weiß, schwarz

Gerade bei halbhohen modernen Ofenanlagen liegen Deckengitter stark im Trend. Die CB Deckengitter zeichnen sich hier durch den breiten Montagerahmen aus. Einfach die passende Aussparung in der Ofendecke vorsehen und das Gitter zum Schluss einlegen. Spannungsrisse, verursacht durch verschiedene Materialausdehnungen (Stahl-Putz, Stahl-Keramik, etc.) werden vermieden. Komplett mit verstellbarer Jalousie und Gitterrost.

CB DECKENGITTER – mit breitem Einbaurahmen

dg3523s

dg4545s 49 x 49 1200 46,5 x 46,5

dg5523w 59 x 27 720 56,5 x 24,5 200,70

dg5523s 59 x 27 720 56,5 x 24,5 199,30

HINWEIS

CB EMPFIEHLT TIPP

ZEITSPARPRODUKT

Lüftungsgitter sollen immer geöffnet sein, um Schäden durch Hitzestau an der Ofenanlage zu vermeiden. Siehe Seite 26, Grifffixierung.

Revisions – Deckengitter 45 x 45

 Ideal zur Revision von Wasserkomponenten

 Ideal zur Revision von Verrohrungen

 Großer freier Querschnitt (ca.1.200 cm 2 )  Massive Konstruktion

Gitterteil mit Lamellenausrichtung der Wand abgewandt einsetzen.

Auch als Warmluftgitter erhältlich

XXL

CB DECKENLUFTGITTER – SCHMALER EINBAURAHMEN

HÖHENVERSTELLBAR

Ausführung: weiß, schwarz

 Durch schmalen Einbaurahmen kann bündig mit der Oberfläche (Keramik, Stein etc.) gebaut werden

 Einbaurahmen höhenverstellbar

12 verschiedene Ausführungen inkl. Extra groß  Bewährte CB Deckenluftgittertechnik

CB DECKENLUFTGITTER – mit höhenverstellbarem Einbaurahmen

Artikelnummer Außenmaß (B x H) cm Freier Querschnitt cm²

dgh3515w 35,8 x 15,8

Ausschnitt für Naturstein/Keramik

Gitterteil mit Lamellenausrichtung der Wand abgewandt einsetzen.

CB EMPFIEHLT

Flächenbündiger Einbau möglich

CB DECKENGITTER – GRIFFFIXIERUNG

Ausführung: weiß, schwarz

Vom Ofenbetreiber versehentlich geschlossene Deckengitter können zu Schäden an der Ofenanlage führen. So kann starker Wärmestau zu Rissbildung an der Ofenhülle führen. Abhilfe schafft hier nun die eigens dafür entwickelte Deckengitter-Grifffixierung. Das schwere, aus einem massiven Metallstück heraus gefräste Metall-Passstück weist zwei Öffnungen auf, in welchen der Deckengitter-Griff fixiert werden kann. Somit können die Lamellen in einem Öffnungswinkel von 45 Grad und 90 Grad eingestellt werden.

CB DECKENGITTER-GRIFFFIXIERUNG

Artikelnummer Listenpreis weiß dggfw 29,90 schwarz dggfs 29,90

TR_OL 2012

Liegen keine Herstellerangaben vor, so dürfen mind. 25 % des erforderlichen freien Umluft- und Zuluft-Querschnitts nicht absperrbar sein.

WG: LG

TIPP

CB LUFTLEISTEN GERADE – OHNE EINBAURAHMEN

Ausführung: weiß, schwarz

CB Luftleisten zum Einbau in moderne, geradlinige und deckenhohe Ofenanlagen. Gerade hier wirken Lamellen- oder Ziergitter im Frontbereich meist störend. Auch als Kaltluftgitter zum Einbau unter freitragenden Feuertischen geeignet. Temperaturbeständige, pulverbeschichtete Oberfläche. In Längen von 45–100 cm für fast alle gängigen Heizeinsätze verwendbar. Somit werden die Fluchten des Heizeinsatzes durch die Luftleiste wieder aufgenommen. Zwischenlängen oder größere Längen können durch Kombination einzelner Leisten erzielt werden. Sonderanfertigungen möglich.

CB LUFTLEISTEN – gerade ohne EBR - nicht verschließbar

x 6,3 x 12,3

verschließbar 30,3 x 6,3 x 12,3

60,9 x 6,3 x 12,3 62,6 x 8 x 12,3

69,1 x 6,3 x 12,3 70,8 x 8 x 12,3 68 399

x 6,3 x 12,3

x 8 x 12,3

Bei den verschließbaren Luftleisten kann die Öffnung für den Warmluftaustritt mittels Schiebeplatte reguliert bzw. ganz verschlossen werden. Einfache Bedienung und Konstruktion.

CB EMPFIEHLT

PASST

CB Luftleisten sind auch in Sondermaßen erhältlich. Gerne berät Sie dazu Stefan Schneider unter +49 (0) 8393 9469 - 422

Luftleisten mit Einbaurahmen → Die eigentliche Luftleiste muss erst nach Ofenmontage eingesetzt werden → Keine Verschmutzung!

Luftleisten dürfen nicht statisch belastet werden. (Metall dehnt sich aus!)

CB Revisionstüren Siehe Seite 62 ff.

CB Designblenden Siehe Seite 41

CB Kubus zur Revision Siehe Seite 98 ff.

CB LUFTLEISTEN – MIT EINBAURAHMEN UND NETZ

Ausführung: weiß, schwarz

 Erst Ofen fertigstellen, streichen und dann die Luftleiste in den Einbaurahmen einschieben. Damit werden Beschädigungen an der Leiste bzw. am Lack, die während der Montage auftreten können, vermieden.

 Luftleiste kann zu Revisionszwecken aus dem Einbaurahmen gezogen werden, ohne den Putz zu beschädigen (Achtung: geringes Öffnungsmaß)

 Zusätzliche Öffnungen zur Revision an der Rückseite des Einbaurahmens können vom Handwerker mittels Flex/ Blechschere selber erstellt werden.

 Hitzebeständige Dichtung zwischen Luftleiste und Einbaurahmen – keine Fehlluft zwischen Luftleiste und Einbaurahmen. Der Verschmutzung der Wand wird entgegengewirkt.

 Der Einbaurahmen beinhaltet ein Sicherheitsnetz aus Metall, das sicherstellt, dass keine Gegenstände durch die Luftleiste in das Ofeninnere gelangen können (optional verwendbar).

CB LUFTLEISTEN – gerade mit EBR – nicht verschließbar weiß schwarz

Einbaumaß (B x H x T) cm Freier Querschnitt cm² Artikelnummer Listenpreis EUR Artikelnummer Listenpreis EUR nicht verschließbar

31,6 x 7,6 x 12,5 165 llebr30w 150,90 llebr30s 149,00

46,4 x 7,6 x 12,5 258 llebr45w 181,10 llebr45s 179,10

61,8 x 7,6 x 12,5 352 llebr60w 216,70 llebr60s 214,90

69,7 x 7,6 x 12,5 399 llebr68w 225,30 llebr68s 223,50

78,0 x 7,6 x 12,5 445 llebr76w 243,20 llebr76s 241,00

89,3 x 7,6 x 12,5 515 llebr88w 274,20 llebr88s 271,90

101,2 x 7,6 x 12,5 590 llebr100w 306,40 llebr100s 304,40

CB LUFTLEISTEN – gerade mit EBR – verschließbar

x 7,6 x 12,5 352 llebrwv60w

69,7 x 7,6 x 12,5 399 llebrwv68w

218,70

78,0 x 7,6 x 12,5 445 llebrwv76w 236,10 llebrwv76s 234,10

89,3 x 7,6 x 12,5 515 llebrwv88w 266,30 llebrwv88s 264,00

101,2 x 7,6 x 12,5 590 llebrwv100w 301,70 llebrwv100s 299,70

Bei den verschließbaren Luftleisten kann die Öffnung für den Warmluftaustritt mittels Schiebeplatte reguliert bzw. ganz verschlossen werden. Einfache Bedienung und Konstruktion.

Das Sicherheitsnetz in regelmäßigen Abständen vom Staub befreien, um die Luftzirkulation zu gewährleisten. HINWEIS

PASST

CB Revisionstüren Siehe Seite 62

CB Designblenden Siehe Seite 41

CB Kubus zur Revision Siehe Seite 98 ff.

CB LUFTBOXEN

Ausführung: weiß, schwarz

Zum Einbau in moderne geradlinige Ofenanlagen. Gezielte Luftführung durch großen freien Querschnitt (169 cm 2 ). Dezent und unauffällig oder als gewollter „Hingucker und Akzent“ in Kontrastfarbe. Zahlreiche Gestaltungsmöglichkeiten durch Kombination verschiedener Luftboxen in gleicher oder sogar unterschiedlicher Farbe. Temperaturbeständige, pulverbeschichtete Oberfläche.

CB LUFTBOXEN

Artikelnummer Außenmaß Blende Front (B x H x T) cm Außenmaß (B x H x T) cm

CB LUFTBOXEN – mit Einbaurahmen

und Netz

Artikelnummer Umkantung Front Außenmaß in cm Einbaurahmen (B x H x T) Außenmaß cm EBR (B x H x T)

lbebr13w 14,7 x 14,7 x 19,3 14,0 x 14,2 x 19,3

PASST

CB Revisionstüren Siehe Seite 62

CB Designblenden Siehe Seite 31

CB ECKLUFTLEISTEN

Wichtige Info zur richtigen Bestellung:

Querschnitt cm² Listenpreis EUR

CB Kubus zur Revision Siehe Seite 82 ff.

Werden in einem Ofen oben und unten (Warmluft + Kaltluft) ungleichschenklige Luftleisten verwendet, so muss jeweils eine L- und eine R-Variante gewählt werden.

Heizeinsätze kurzer Schenkel links = L-Variante

Für die Warmluft über dem Heizeinsatz | Artikel-Nr.: lle5577l

Für die Kaltluft

Heizeinsätze kurzer Schenkel rechts = R-Variante

Für die Warmluft über dem Heizeinsatz | Artikel-Nr.: lle5577r

Für die Kaltluft unter dem Heizeinsatz | Artikel-Nr.: lle5577l

HINWEIS

Erforderlichen freien Querschnitt prüfen. Ggf. müssen noch weitere Gitter eingeplant werden.

Bei gleichschenkligen Luftleisten muss keine L- oder R-Variante ausgewählt werden.

CB ECKLUFTLEISTEN

Ausführung: weiß, schwarz

CB Eckluftleisten für gerade moderne Ofenanlagen. Eckluftleisten sind sowohl gleichschenklig als auch ungleichschenklig erhältlich. Durch die Form der Eckluftleiste wird der moderne Ausdruck des Eck-Heizeinsatzes verstärkt. Sonderanfertigungen möglich.

CB ECKLUFTLEISTEN – gleichschenklig

CB ECKLUFTLEISTEN – ungleichschenklig Artikelnummer

lle4482rs 43,6 x 81,0 x 7 44,8 x 82,0 x 8 564

Eckstabilisator

Neue Größen angelehnt an die Spartherm Heizeinsätze  Varia-2L-55h-4S / Varia 2L/R-55h-4S  Varia AS-2Lh-4S / Varia AS-2Rh-4S GRÖ SS E

PASST Luftleisten dürfen nicht statisch belastet werden. ACHTUNG

Bei allen Eckluftleisten ist ein „Eckstabilisator“ im Lieferumfang enthalten. Dieser Stabilisator kann in die Luftleistenecke eingesetzt werden. Dadurch wird ein Zusammendrücken der Luftleiste verhindert. Natürlich kann der Stabilisator auch weggelassen werden. Der Stabilisator ist in derselben Farbe wie die jeweilige Luftleiste lackiert. Maße = 16 x 16 x 60 mm CB Revisionstüren Siehe Seite 62 CB Kubus zur Revision Siehe Seite 98 ff.

CB Luftleisten sind auch in Sondermaßen erhältlich. Gerne berät sie dazu Stefan Schneider unter +49 (0) 8393 9469 - 422

CB LUFTLEISTEN | CB LUFTBOXEN – DESIGNBLENDEN

Ausführung: weiß, Edelstahl

 Warmluftgitter mit Designblende

 Designblenden für alle Luftleisten und Luftboxen

 Designblenden überdecken Luftleisten komplett

 Drei Designvarianten

CB DESIGNBLENDE D1

Schlitze waagrecht

CB DESIGNBLENDE D2

Schlitze senkrecht

CB DESIGNBLENDE D3

Quadratische Öffnungen

 Erhältlich in Edelstahl geschliffen und in weiß hitzebeständig pulverbeschichtet

 Halterungen und Dichtungen zur Fixierung der Designblende

 Einfach abnehm- oder austauschbar

CB LUFTLEISTEN | CB LUFTBOX – Designblende D1

D1

Designblende

Außenmaß (B x H) cm Freier Querschnitt cm² Artikelnummer Listenpreis EUR Artikelnummer Listenpreis EUR

33,0 x 8,5 126 ll30d1w 65,00 ll30d1es 84,60

48,5 x 8,5 189 ll45d1w 72,20 ll45d1es 99,10

63,9 x 8,5 235 ll60d1w 89,50 ll60d1es 109,00

71,8 x 8,5 282 ll68d1w 96,70 ll68d1es 113,10

79,4 x 8,5 310 ll76d1w 99,90 ll76d1es 119,70

91,4 x 8,5 342 ll88d1w 117,50 ll88d1es 139,90

103,3 x 8,5 389 ll100d1w 125,00 ll100d1es 150,10 15,3 x 15,3 123 lb15d1w 50,40 lb15d1es 53,80

CB LUFTLEISTEN | CB LUFTBOX – Designblende D2

Außenmaß (B x H) cm Freier Querschnitt cm²

nummer Listenpreis EUR

33,0 x 8,5 126 ll30d2w 65,00 ll30d2es 84,60

48,5 x 8,5 189 ll45d2w 72,20 ll45d2es 99,10

63,9 x 8,5 235 ll60d2w 89,50 ll60d2es 109,00

Designblende

71,8 x 8,5 282 ll68d2w 96,70 ll68d2es 113,10

79,4 x 8,5 310 ll76d2w 99,90 ll76d2es 119,70

91,4 x 8,5 342 ll88d2w 117,50 ll88d2es 139,90 103,3 x 8,5 389 ll100d2w 125,00 ll100d2es 150,10

15,3 x 15,3 123 lb15d1w 50,40 lb15d1es 53,80

ACHTUNG

Aufgesteckte Designblenden reduzieren den freien Querschnitt der Luftleisten! Bitte freien Querschnitt beachten!

CB LUFTLEISTEN | CB LUFTBOXEN – DESIGNBLENDEN

Ausführung: weiß, Edelstahl

LUFTLEISTEN | CB LUFTBOX – Designblende D3

33,0 x 8,5 126 ll30d3w 65,00 ll30d3es 84,60

48,5 x 8,5 189 ll45d3w 72,20 ll45d3es 99,10

63,9 x 8,5 235 ll60d3w 89,50 ll60d3es 109,00

71,8 x 8,5 282 ll68d3w 96,70 ll68d3es 113,10

78,9 x 8,5 310 ll76d3w 99,90 ll76d3es 119,70

91,4 x 8,5 342 ll88d3w 117,50 ll88d3es 139,90

103,3 x 8,5 389 ll100d3w 125,00 ll100d3es 150,10

15,3 x 15,3 123 lb15d3w 50,40 lb15d3es 53,80

CB GITTER AKTIVE HINTERLÜFTUNG

Ausführung: weiß, schwarz

CB Gitter für aktive Hinterlüftung mit rechteckigem Auslass (Breite 6,5 cm). Mit dem in 3 Abmessungen lieferbaren Gitter kann die Stauwärme der Ofenanlage und den angrenzenden brennbaren und isolierten Rückwänden sinnvoll abgeführt werden. Zum Einbau in die Kachelofendecke zur Anbauwand, bestehend aus Einbaurahmen und herausnehmbarem Gitterelement mit rechteckigen Auslässen. Temperaturbeständige, pulverbeschichtete Oberfläche.

CB GITTER FÜR AKTIVE HINTERLÜFTUNG

Artikelnummer Außenmaß (B

schwarz

33 x 6,5 x 5,6

44 x 6,5 x 5,6

akh55s 55 x 6,5 x 5,6

ACHTUNG FACHREGELN

Die aktive Hinterlüftung ist in folgenden Einbausituationen zwingend vorgeschrieben, gemäß Auszug aus Fachregeln TR_OL 02/2007.

 Gedämmte Anbauflächen mit brennbaren Baustoffen.

 Besonders wärmegedämmte Gebäudewände, -böden, -decken (mit einem U-Wert_≤_0,4_W/m 2 K) mit oder aus brennbaren Baustoffen, an (auf oder unter) die Feuerstätten direkt angebaut sind.

 Mindestens notwendige Maßnahmen, Mindestschutz:

 Vormauerung mit einer Schichtdicke von mind. 10 cm und Wärmedämmschicht von 10 cm des Referenzdämmstoffs und aktive Hinterlüftung

 oder: entsprechende Schichtdicke eines Ersatzdämmstoffs nach Vorgabe des zugehörigen bauaufsichtlichen Verwendbarkeitsnachweises und aktive Hinterlüftung

Bitte beachten Sie die weiteren Hinweise zur aktiven Hinterlüftung in den Fachregeln TR_OL 02/2007.

CB KERAMISCHE LUFTLEISTEN

Ausführung: Warmluft, Kaltluft

 Keramische Luftleisten in den Standardlängen 45 und 71 cm

 Speicherndes Material

 Jede Länge ist möglich – einfach abflexen oder aneinandersetzen

 In der Front überputzbar

CB KERAMISCHE LUFTLEISTE – Warmluft

Artikelnummer Länge/ Grad Freier Querschnitt

 Statisch belastbares Ofen-Bauteil

 Kaltluftleiste für unsichtbare Kaltluftzufuhr

 Stehend als Lüftungsschattenfuge zur Wand verwendbar

 Beleuchtung der keramischen Luftleisten mit LED möglich

Warmluftleiste

Warmluft-Kaltluftleiste

Ecke

Listenpreis EUR gerade

llw45k 45 cm 400 cm²/lfm. 149,20 llw71k

CB KERAMISCHE LUFTLEISTE – Kaltluft

Artikelnummer Länge cm Freier Querschnitt Listenpreis EUR llk45k 45 400 cm²/lfm. 149,20 llk71k 71 400 cm²/lfm. 264,90

CB LED-Beleuchtung (5 V) Siehe Seite 110 DAZU PASST Alle keramischen Luftleisten können mit hitzebeständiger LED-Beleuchtung (5 V) ausgestattet werden.

Hotline bei technischen Fragen und Sonderanfertigungen – Martin Leutschacher +49 (0) 8092 - 45 16

CB Revisionstüren Siehe Seite 62

CB Kubus zur Revision Siehe Seite 98 ff.

CB KERAMISCHE BODEN-KALTLUFTLEISTE

Ausführung: gerade, Ecke

Durch die Boden-Kaltluftleiste lässt sich auf einfache Weise eine umlaufende Schattenfuge erstellen, durch welche die Luftzufuhr in die Ofenanlage erfolgt. Bei immer geradlinigeren und moderneren Öfen ist dies die perfekte Möglichkeit, die Luftzuführung ohne optisch störende Gitter sicherzustellen. Für die Ecken wurde eigens ein Eckelement entwickelt. Die Boden-Kaltluftleiste und das Eckelement sind statisch belastbar, d.h. die komplette Vormauerung kann auf diesen Elementen aufliegen. Die Luftleisten enthalten bereits Klippaufnahmen für die CB LED Lichtleisten. Damit kann auf einfachste Weise eine beleuchtete Schattenfuge erstellt werden – das Highlight eines jeden Raumes!

CB KERAMISCHE BODENKALTLUFTLEISTE

Artikelnummer Länge cm gerade llb50k

Keramische Leisten sind auf Wunsch auch mit Radius erhältlich (für runde Kaminanlagen).

Die keramische Bodenkaltluftleiste ist statisch belastbar, d. h. es kann weiter darauf aufgebaut werden.

Die keramische Bodenkaltluftleisten können mit LED-Beleuchtung (12 V) ausgestattet werden.

CB Revisionstüren Siehe Seite 62

CB Kubus zurRevision Siehe Seite 98 ff.

CB LED-Beleuchtung (12 V) Siehe Seite 109

CB AUSSENLUFTGITTER 2.0 – MIT STUTZEN

Ausführung: weiß, verzinkt, Edelstahl

Außenluftgitter für einfache und schnelle Montage in der Gebäudeaußenwand mit integriertem Anschlussstutzen für ein Flexrohr. Maße für Kernbohrung siehe Tabelle.

 Modernes Blendendesign

 Vereinfachte Revisionierbarkeit

 Geringer Überstand

 Zwei zusätzliche Durchmesser (160 und 180 mm)

 Kleinere Kernbohrungen möglich

 Weiße Pulverbeschichtung, verzinkt, Edelstahl

 Weiße Pulverbeschichtung UV-beständig

 Kein Querschnittsverlust durch Trichterform

 Integrierte Tropfnase

 Silikonierbar

 Herausnehmbarer Insektenschutz

 Montagerahmen Edelstahl

CB AUSSENLUFTGITTER 2.0 Standard 23 x 23 – mit Stutzen

CB AUSSENLUFTGITTER 2.0 – MIT HAUBE

Ausführung: weiß, Edelstahl

 Gezielter Schutz vor Wind und Regen

 Keine Beeinflussung des Ofenzugs durch ungünstige Windverhältnisse

 Ansprechendes Design  Weiß pulverbeschichtet und Edelstahl

Einfache Montage

Einfache Revisionierbarkeit durch Schornsteinfeger

CB AUSSENLUFTGITTER 2.0 – mit Haube Artikelnummer

Edelstahl

CB AUSSENLUFTGITTER QUADRATISCH

inkl. Einbaurahmen und Insektenschutzgitter

CB AUSSENLUFTGITTER – quadratisch mit EBR

Artikelnummer Außenmaß (B x H x T) Freier Querschnitt Einbaumaß Listenpreis

verzinkt algqvz 23 x 23 180 22,5 x 22,5 71,00 Edelstahl algqes 23 x 23 180 22,5 x 22,5 101,40 weiß algqw 23 x 23 180 22,5 x 22,5 109,60

Kombinierbar mit Stutzenblech und Aluflexrohr.

CB AUSSENLUFTGITTER – ZUBEHÖR

Die hochwertig verarbeitete CB Universal-Schlauchklemme Edelstahl ist gemäß der DIN Norm 3017 gefertigt. Sie eignet sich für Rohre von 60 mm bis 325 mm Durchmesser.

CB UNIVERSAL-SCHLAUCHKLEMME

Artikelnummer Durchmesser

Listenpreis

afrsk60165 60 – 165 mm 6,10

afrsk60215 60 – 215 mm 7,10

afrsk60325 60 – 325 mm 8,40

Das CB ALU KLEBEBAND eignet sich ideal für das Abdichten von Luftaufbereitungssystemen und andere Isolierarbeiten. Es ist bis zu 90°C hitzebeständig und in unverstärkter und gewebeverstärkter Ausführung erhältlich.

CB ALU KLEBEBAND 50 mm breit, 45 lfm

Artikelnummer Beschreibung

Listenpreis

TIPP

DAZU PASST

Effektiver Schutz vor Kondensatbildung bei Frischluftzufuhr → CB Doppelklappensystem anstatt „einfachem“ Außenluftgitter.

CB Aluflexrohre inkl. Zubehör lackiert/unlackiert +Rosetten Siehe Seite 82 ff.

CB FRISCHLUFTSETS

Ausführung: schwarz, grau, braun

Gerne stellen wir für Ihren persönlichen Bedarf individuelle Frischluftsets im gewünschten Durchmesser und Farbe zum Verkauf an Ihre Kunden zusammen.

CB Frischluftsets, schwarz/grau/braun besteht aus:

 CB Aluflexrohr Standard

 CB Rosette mit zwei Schlauchklemmen

 CB Steckverbinder für Aluflexrohr

 CB Außenluftgitter 23 x 23 cm, Edelstahl mit Stutzen

 Individuell zusammenstellbar ab 10 Sets

 Preis auf Anfrage

 Belabelung nach Kundenwunsch

CB STUTZENBLECHE

Ausführung: verzinkt

Verzinkte Stutzenbleche als Übergang von runden Luftleitungen auf Warmluftgitter, Kaltluftgitter und Außenluftgitter.

CB STUTZENBLECHE

ACHTUNG

Zuluftleitungen müssen in einigen Ländern/Bundesländern überprüfbar und revisionierbar sein.

Bei längeren Zuluftleitungen sollte ein größerer Querschnitt verwendet werden! Aluflexrohrreduzierungen sind hierzu bestens geeignet.

DAZU PASST

CB Aluflexrohre inkl. Zubehör lackiert/unlackiert Siehe Seite 82 ff.

CB Steckverbinder für Aluflexrohre Siehe Seite 87 f.

CB Revisionsöffnung für Aluflexrohre Siehe Seite 88

CB ZUBEHÖR FÜR DEN KACHELOFENBAU

TR_OL 2012

4.11 Verbindungsstücke und Heizgasrohre ... müssen so dicht sein, dass Verbrennungsgase in Gefahr drohender Menge nicht austreten können. Die Dichtigkeit kann z. B. sichergestellt werden durch: Verbindungsschellen

CB ROHRSCHELLEN | MIT / OHNE WULST

WG: KR

Die CB Rohrschlauchschellen sind in zwei Ausführungen und jeweils zwei Größen erhältlich. Die Ausführung der Rauchrohrschellen unterscheiden sich im Dichtungsband. In der einen Ausführungsvariante ist das Dichtungsband mit einem umlaufenden Wulst versehen, in der anderen glatt gewebt. Die Rauchrohrschelle mit Dichtungswulst eignet sich hervorragend für das dichte Fixieren von Übergängen bei Rohren, welche unterschiedliche Außendurchmesser aufweisen, wie z. B. beim Doppelbogen. Die Rauchrohrschelle mit glattem Dichtungsband wurde für Übergänge von eingezogenen Rohren, welche dadurch denselben Außendurchmesser aufweisen, entwickelt. Zum Beispiel Rauchrohrführung bei Heizkamin.

CB RAUCHROHRSCHELLE

Dichtungsband mit Wulst 120–200 mm und 250–300 mm

CB RAUCHROHRSCHELLE

Dichtungsband glatt gewebt – ohne Wulst 120–200 mm und 250–300 mm

CB RAUCHROHRSCHELLEN – Dichtungsband glatt gewebt

Artikelnummer

ohne Wulst

mit Wulst

CB UNIVERSAL-TRAGLAGER

 Massive Ausführung

 Einstellbar in Höhe und Breite – Länge kürzbar!

 Schallentkoppelte Ausführung

 Hitzebeständige Senotherm Lackierung

WG: KR

 Inkl. Stellfüße

 Max. Tragkraft: 600 kg

CB UNIVERSAL-TRAGLAGER – verstellbar in Höhe und Breite, Länge (kürzbar)

Artikelnummer Länge kürzbar von – bis in cm Höhenverstellbar von – bis in cm Breite in cm

Traglager klein, Länge 40 cm und Breite 35 cm –Höhe und Breite verstellbar, schallentkoppelt

Traglager Standard, Länge 84 cm und Breite 44 cm –Höhe, Breite und Länge verstellbar, schallentkoppelt

ZUBEHÖR

CB DOPPELWANDFUTTER Ausführung: unbeschichtet

CB DOPPELWANDFUTTER

Artikelnummer Durchmesser mm Listenpreis

geprüft nach DIN EN 1856-2:2009

TÜV Süd zugelassen: geprüft nach DIN EN 1856-2:2009

CB RAUCHROHRREDUZIERUNGEN

 Rauchrohrreduzierungen aus 2mm Stahlblech

 Starkes Preis-Leistungsverhältnis

CB RAUCHROHRREDUZIERUNGEN

 Hohe Dichtigkeit durch Tiefziehverfahren

 Einzeln verpackt

Artikelnummer Durchmesser mm Listenpreis EUR

CB ESTRICHSTEMPEL inkl. Gummikappe zur Schallentkopplung 4 Stück im Set

CB ESTRICHSTEMPEL

Artikelnummer Listenpreis EUR estrst4 117,70

CB DOPPELBOGEN – FLACH

Ausführung: unbeschichtet

 2-schalige Sandwichbauweise, innen mit hochhitzebeständigem Edelstahl ausgekleidet, temperaturbeständig bis 1000°C bietet Sicherheit und Langlebigkeit

 Mit Revisionsöffnung RGÖ im Flachbogen 2

 Strömungsgünstige Rauchgasführung durch radialen Ein- und Auslaß Ø181/178 mm

 Quadratische Rauchrohrschelle mit Dichtband gewährleistet dichte Rauchrohrverbindung

 Länge von 44 – 65 cm, dadurch zwischen Heizeinsatz und Nachheizkasten individuell anpassbar

 Geringe Höhe von 16 cm, dadurch bei geringer Heizkammerhöhe leicht im Austausch einbringbar

CB DOPPELBOGEN – ausziehbar inkl. Revisionsöffnung und Dichtschelle, unbeschichtet Artikelnummer

CB KUNSTRUSSTÜREN

Zur Revisionierung von Rauchgaszügen

Dichtigkeit bezüglich Rauchgasaustritt durch eingearbeitetes Dichtungsband und hochwertige Verschlusstechnik.

CB KUNSTRUSSTÜRE – gasdicht

Artikelnummer

kr1919gdes 19 x 19 schwarzer Rahmen, Edelstahl Abdeckung

kr1930gdes 19 x 30 schwarzer Rahmen, Edelstahl Abdeckung 180,80

HINWEIS

Kunstrußtüre darf nicht in direkter Verbindung mit Rauchgas stehen! Kein Prüfzertifikat!

ZUBEHÖR

WG: KR

Zusammen mit zwei namhaften Partnerfirmen aus der Putz- und Mörtelbranche wurde in einem aufwendigen Test- und Entwicklungsverfahren der CB Haftmörtel bzw. das CB Putz-System entwickelt. Die interne Testphase betrug beim Haftmörtel ca. 5 Jahre – beim Systemputz kann inzwischen auf über 10 Jahre Erfahrung und auf ca. 5.000 verputzte Anlagen zurückgeblickt werden.

 Elastischer Kalk-Gips-Putz

 Mehrdicken und Ausgleich von Unebenheiten in einer Lage möglich

 idealer Untergrund für Systemfarbanstriche

 hitzebeständig bis ca. 150°C

 nahezu schwindfreie Erhärtung

 mineralisch

CB System-Putz

Elastischer Kalk-Gips-Systemputz zum Filzen von gemauerten Oberflächen

Technische Daten

Bei allen Daten handelt es sich um Durchschnittswerte, die unter Laborbedingungen nach einschlägigen Prüfnormen und Anwendungsversuchen ermittelt wurden. Abweichungen unter Praxisbedingungen sind möglich.

Produkttyp: B5/50/2 gemäß DIN EN 13279-1

Größtkorn: ca. 1,2 mm

Wasserbedarf ca.: 8 l / Sack

Verbrauch / Ergiebigkeit / Lagerung

Ergiebigkeit: ca. 18,5 l Nassmörtel / Sack

Ergiebigkeit: ca. 1,8 m² / Sack

Trockenrohdichte: ca. 1,1 kg/dm³

Brandverhalten: A1 - nicht brennbar

Druckfestigkeit: ≤ 2,0 N/mm²

Die Verbrauchsmenge ist abhängig vom Untergrund und Auftragsverfahren. Genaue Werte durch Probeauftrag am Objekt ermitteln.

Schichtdicke: 10 mm

Verbrauch: ca. 11 kg/m²

Lagerung: 9 Monate ab Herstelldatum im verschlossenen Originalgebinde bei trockener und sachgerechter Lagerung

Listenpreise

Produkt Putz Gewebe Grundierung Farbe Artikelnummer mppus20f mppusgf10 mppusgf50 mppusgr1 mppusmf5

Größe Gebinde 20 kg

10 % Zusatzrabatt bei Paletten-Abnahme (20 kg Sack = 42 Stk. / Pal.)

20 %

Zusatzrabatt

Sie erhalten auf Ihre erste Putz- und/oder Haftmörtel-Bestellung

20 % Zusatzrabatt als Dankeschön für Ihr Interesse.

Untergrund:

• Mineralischer Spezial-Putz für den Kachelofenbau und mineralische Putzuntergründe

• Der Untergrund muss eben, trocken, sauber, trag- und saugfähig, frei von Staub, haftmindernden Rückständen, Ausblühungen und Sinterschichten sein.

Temperatur

Nicht verarbeiten und austrocknen lassen bei Luft-, Material- und Untergrundtemperaturen unter +5°C, bei zu erwartendem Nachtfrost sowie über +30°C oder direkter Sonneneinstrahlung.

Auftragen

• Putz bei Zimmertemperatur auftragen, nicht auf geheizte Oberflächen aufbringen.

• Erste Putzlage in mind. 10 mm Dicke auf vorbereiteten, sauberen und tragfähigen Untergrund aufbringen.

• CB-Systemgewebe in oberes Drittel der ersten Lage einbetten.

• Im direkten Anschluss zweite Lage, nass in nass, zur finalen Schichtdicke aufbringen – Oberfläche Filzen, Schlämmen, Modellieren, Glätten.

• Weitere Erhärtung abwarten und die Oberfläche mit dem Schwammbrett und reichlich Wasser abschwämmen.

• Oberfläche nach ausreichender Wartezeit fertig filzen.

Verarbeitbare Zeit

• Angemischten Putzmörtel innerhalb einer Stunde verarbeiten.

• Bereits angesteifter Mörtel darf nicht noch einmal mit Wasser verdünnt, aufgemischt und verarbeitet werden.

Detaillierte Informationen zur Verarbeitung etc. unter www.cb-tec.de

Putz, Gewebe, Grundierung,

Farbe

CB System-Gewebe

Glasfaser-Gittergewebe mit Spezialveredelung zur Schwerentflammbarkeit und Schiebefestigkeit. Für Vollwärmeschutz-, Putz- und Betonspachtelarmierung. Alkalibeständig, dimensionsstabil und unverrottbar. Keine ätzenden, reizenden oder andere unverträgliche Substanzen enthalten.

Eigenschaften:

• Hitzebeständigkeit: > 300° C

• Flächengewicht: ca. 160 g/m²

• Maschenweite: 4 x 4 mm

CB System-Grundierung

Gebindegrößen:

• 10 x 1 m Rolle

• 50 x 1 m Rolle

Eigens auf die beiden CB Komponenten Putz und Farbe abgestimmte System-Farbgrundierung zur optimalen Haftung und Auftrag der Systemfarbe auf dem Putz.

Eigenschaften:

• hohe Eindringtiefe

• Verbrauch: ca. 250 ml/m² (Verdünnung 2:1)

CB System-Farbe

Gebindegröße:

• 1,0 l Flasche

Auf den CB System-Putz abgestimmte Silikat-Mineral-Farbe. Diffusionsoffen und emissionsfrei. Diffusionsoffen und emissionsfrei.

Eigenschaften:

• hoch wasserdampfdiffusionsoffen

• Verbrauch: ca. 0,20 l/m² pro Anstrich

Gebindegröße:

• 5,0 l Eimer

 Starkes Preis-Leistungs-Verhältnis

 Verschiedene Sack- und Eimergrößen

 Einfach zu verarbeiten

 Maximale Klebekraft

CB-thermoHAFT 1100

Hydraulisch abbindender Haftmörtel für die Versetzung von Schamotte und Ofenkeramik*

Technische Daten

Rohstoffbasis: Tonerdeschmelzzement, mineralische Mehle und Körnungen

Abbindevorgang: hydraulisch

Größtkorn: 2 mm

Verarbeitungstemperatur: + 5°C bis + 25°C

Fugenbreiten: 4 – 12 mm

Komponenten: 1- komponentig

Farbe: grau

Konsistenz: Pulver

Wassermenge: ca. 0,2 - 0,3 l Wasser pro 1 kg Mörtelmasse

Verarbeitungszeit: 10 bis 20 Min.

Trocknungszeit: ca. 24 Stunden

Temperaturbeständigkeit: bis + 1100°C

Lagerfähigkeit: 9 Monate (im ungeöffneten Originalgebinde bei kühler und trockener Lagerung)

Gebinde: 20 kg Sack / 15 kg Kunststoffeimer / 5 kg Kunststoffeimer

Sie erhalten auf Ihre erste Putz- und/oder Haftmörtel-Bestellung 20 % Zusatzrabatt als Dankeschön für Ihr Interesse. 20 %

Starker Kennenlern-Rabatt

auf die erste Bestellung

Zusatzrabatt

CB-thermoHAFT 1100:

Hydraulisch abbindender Haftmörtel auf Basis hochwertiger Grauzemente, Schnellzemente und verschiedenster Mineralmehle und Körnungen. Zu verwenden in heißen Bereichen bis max. 1100°C. Der CB-thermoHAFT 1100 erreicht bereits nach kurzer Zeit eine hohe Bindefestigkeit, damit ein schnelles Arbeiten gewährleistet ist. Für innen und außen.

Verwendung:

Der CB-thermoHAFT 1100 ist ein Haftmörtel für die Versetzung, Vermauerung und Verfüllung im Ofenbau von Materialien aus Schamotte und Ofenkeramik*. Ebenso kann der Haftmörtel zum Reparieren und Ausbessern von feuerfesten Auskleidungen, zum Vermauern von Öfen, Herden und Kaminen, von Feuerstellen und Grillkaminen, verwendet werden.

Untergrund:

Der Untergrund muss sauber, trocken und tragfähig sein. In den heißen Bereichen darf die Temperatur 1100 °C nicht übersteigen. Verschmutzungen, Rückstände und Trennschichten müssen entfernt werden. Der Untergrund ist leicht vorzunässen.

Verarbeitung:

Gesamten Inhalt im trockenen Zustand durchmischen. Teilmengen nach Bedarf mit sauberem Wasser klumpenfrei anmischen. Die Verarbeitungszeit beträgt ca. 10 bis 20 Min. und wird durch Außen- und Wassertemperatur beeinflusst. Zur Haftverbesserung und Bindung kleiner Untergrundverunreinigungen mit dem Haftmörtel eine Kontaktschicht auf den Untergrund aufziehen, danach die gewünschte Mörtelmasse ansetzen. Bereits angehärteten Mörtel nicht mehr aufrühren und verwenden.

CB Haftmörtel

in verschiedenen

Sack- und Eimergrößen

CB empfiehlt Verpackung im Eimer: verschließbar, nachhaltig, transportsicher

Reinigung:

Direkt nach Verwendung der Werkzeuge und Hilfsmittel, sind diese mit Wasser zu reinigen. Nach dem Ansteifen ist nur eine mechanische Reinigung bzw. Lösung des abgetrockneten Materials möglich.

Anmerkungen:

Die Verarbeitungstemperatur liegt zwischen + 5°C und + 25°C. - Anheizen des Ofens kann nach frühestens 4 Tagen erfolgen - Vor zu schnellem Wasserentzug schützen wie z.B. Zugluft, direkte Sonneneinstrahlung usw. - Vor Frost und nachträglicher Durchfeuchtung schützen

Hinweise:

Ein Vermischen mit anderen Materialien ist nicht gestattet. Bei Kontakt der Mund- und Nasenschleimhäute, mit viel Wasser spülen. Bei Augenkontakt einige Minuten lang behutsam mit Wasser ausspülen. Kontaktlinsen nach Möglichkeit entfernen. Vor Kindern sicher aufbewahren.

Listenpreise

Gebinde

Entstanden aus den Wünschen und Anregungen vieler Ofenbauer –speziell angepasst auf das Ofensetzer-Handwerk!

 Extrem trittfest

 Massive hochwertige Ausführung (Materialstärke 0,7 mm)

 Doppelwandige Seitenteile in Sandwich-Bauweise (1,4 mm)

 Hohe Dichtigkeit durch Steckverbinder mit Silikondichtung

 Dimensionierung für Einsatzbereich Feuerstätte

 Umfangreiches Zubehör und Produksortiment

 Innenliegendes U-Profil für hohe Stabilität

 Stufenlos verstellbare Eckelemente

Ein Bild sagt mehr als 1.000 Worte!

CB FLACHKANAL-SYSTEM 50 mm

Ausführung: verzinkt

 Als Verbrennungsluftleitung zum Verlegen auf oder in der Geschossdecke

 Flachkanal trittsicher Höhe 50 mm aus verzinktem Stahlblech mit einem Querschnitt von 135 x 50 mm.

 Verbinder beidseits mit Silikondichtung zur Verbindung des Flachkanals mit den Formteilen für 2 oder 3-fache Kanalführung.

 Zum Anschluss einer Feuerstätte wie Heiz- und Kamineinsatz mit Verbrennungsluftstutzen ø 100 / 125 / 150 mm über Adapter Flachkanal oder ø 160 / 180 / 200 über Sammelbox.

 Außenluftgitterblende steckbar in den Ausführungen weiß pulverbeschichtet oder Edelstahl mit Wetterschutzhaube und innenliegendem Insektenschutzgitter

 Verlegung des CB Flachkanalsystems im Fußbodenaufbau der Dämmung auf der Rohfußbodendecke.

Flachkanal L = 600, fk5g60

Flachkanal L = 1200, fk5g120

Verbinder (2-fach), fk5vb2

Ecke fix 90°, fk5ef290

Adapter Abgang oben/gerade, fk5ao2100

Außenluftgitterblende, fk5alg2es

Flachkanal Blinddeckel für Verbinder Verbinder Montagewinkel

Ecke 90° fix

Adapter gerade

Ecke 25 - 45° einstellbar

Umlenkung 90° Boden-Wand

Sammelbox Anschluss oben Außenluftgitterblende Edelstahl

Adapter Abgang oben

Klappe mit Bowdenzug und weißem Stellgriff

Außenluftgitterblende weiß Isolierung

CB FLACHKANAL-SYSTEM 50 mm

Ausführung: verzinkt

Hinweise zur Auslegung CB Flachkanalsystem 50

Verbrennungsluftanschluss Heizgerät

5.3 Dämmung von Vebrennungsluftleitungen

Um Kondensation von Raumluftfeuchtigkeit zu verhindern, müssen zugängliche Luftleitungen ausreichend gedämmt werden. Die Oberflächentemperatur der Wärmedämmung muss immer über dem Taupunkt der Umgebungsluft liegen. Eine Dampfsperre ist an der dem Raum zugewandten Oberfläche der Dämmung anzubringen, um eine Durchfeuchtung des Dämmstoffes zu verhindern, alternativ können nicht wasserdampfdurchlässige Dämmstoffe verwendet werden. Die erforderliche Dicke der Dämmschicht kann in Abhängigkeit der Raumtemperatur, der Temperatur der in der Leitung strömenden Luft, der Raumluftfeuchte, des Taupunktes und des Wärmedurchgangswiderstandes des Dämmstoffes berechnet werden (siehe Abschnitt 19.8.10).

Vereinfacht gelten folgende Randbedingungen:

Außentemperatur: -15 °C (gem. DIN EN 13384-1, Abschnitt 5.7.1.3 Umgebungslufttemperatur)

Dämmstoff der WLG 040

Rel. Raumluftfeuchte <60%, Raum beheizt oder unbeheizt -> min. 25 mm

Rel. Raumluftfeuchte >60%, Raum beheizt oder unbeheizt -> min. 50 mm

Die Dämmung darf den Zugang zu den Prüf- und Reinigungsöffnungen nicht beeinträchtigen.

ACHTUNG

Grundsätzlich ist zu beachten:

- Die Dämmung des Flachkanals sollte zwingend mit der Bauleitung / Bauplanung abgestimmt werden.

- Die Dämmung beugt Kondensat gemäß TROL vor - ist aber als Dämmung gemäß EnEV gegenüber luftführenden Bauteilen nicht ausreichend.

* Bei der Dimensionierung von Zuluftleitungen sind zwingend Länge, Umlenkungen, Reibungswiderstände und andere Verluste zu beachten. Alle in dieser Rubrik angegebenen Querschnittsangaben bzw. Tabellen beinhalten diese Umstände nicht. Es ist zwingend ratsam, für jede Ofenanlage eine Zuluftberechnung zu erstellen.

DÄMMUNG – CB FLACHKANALSYSTEM

Breite: 1 m, Wärmeleitfähigkeit von 0,033 W / m² K, Wasserdampfdiffusionswiderstand μ ≥ 10.000

Artikelnummer Beschreibung VPE Listenpreis in EUR

fkd6l1 Flachkanal-Dämmung 6 mm, 1 lfm. – selbstklebend 1 lfm. (1 m²) 48,50

fkd6r15 Flachkanal-Dämmung 6 mm, 1 Rolle (15 m) – selbstklebend 15 lfm. (15 m²) 639,20

fkd10l1 Flachkanal-Dämmung 10 mm, 1 lfm. – selbstklebend 1 lfm. (1 m²) 61,40

fkd10r10

Flachkanal-Dämmung 10 mm, 1 Rolle (10 m) – selbstklebend 10 lfm. (10 m²) 568,60

CB FLACHKANAL-SYSTEM 50 mm

Ausführung: verzinkt

BASISBAUTEILE – CB FLACHKANALSYSTEM 50

Abmessung Querschnitt Flachkanal B x H= 135 x 50 mm

Artikelnummer Beschreibung

Blinddeckel für Verbinder für nicht benötigte Anschlüsse

2-FACHE KANALFÜHRUNG – CB VERBINDER UND FORMTEILE

Abmessung Querschnitt Flachkanal B x H= 270 x 50 mm

Beschreibung

3-FACHE KANALFÜHRUNG – CB VERBINDER UND FORMTEILE

Abmessung Querschnitt Flachkanal B x H= 405 x 50

fk5alg3w Außenluftgitterblende, weiß steckbar

fk5alg3es Außenluftgitterblende, Edelstahl steckbar mit Wetterschutzhaube

fk5mw3 Montagewinkel zur Bodenbefestigung

fk5bz3 Klappe mit Bowdenzug und weißem Stellgriff, Länge Bowdenzug 170 cm

CB FLACHKANAL-SYSTEM 80 mm

Ausführung: verzinkt

Hinweise zur Auslegung CB Flachkanalsystem 80

Verbrennungsluftanschluss Heizgerät

5.3 Dämmung von Vebrennungsluftleitungen

Vereinfacht gelten folgende Randbedingungen:

Außentemperatur: -15 °C (gem. DIN EN 13384-1, Abschnitt 5.7.1.3 Umgebungslufttemperatur)

Dämmstoff der WLG 040

Rel. Raumluftfeuchte <60%, Raum beheizt oder unbeheizt -> min. 25 mm

Rel. Raumluftfeuchte >60%, Raum beheizt oder unbeheizt -> min. 50 mm

Die Dämmung darf den Zugang zu den Prüf- und Reinigungsöffnungen nicht beeinträchtigen.

Grundsätzlich ist zu beachten:

- Die Dämmung des Flachkanals sollte zwingend mit der Bauleitung / Bauplanung abgestimmt werden.

- Die Dämmung beugt Kondensat gemäß TROL vor - ist aber als Dämmung gemäß EnEV gegenüber luftführenden Bauteilen nicht ausreichend.

ACHTUNG

DÄMMUNG – CB FLACHKANALSYSTEM

Breite: 1 m, Wärmeleitfähigkeit von 0,033 W / m² K, Wasserdampfdiffusionswiderstand μ ≥ 10.000

Artikelnummer Beschreibung VPE Listenpreis in EUR

fkd6l1 Flachkanal-Dämmung 6 mm, 1 lfm. – selbstklebend

lfm. (1 m²) 46,70

fkd6r15 Flachkanal-Dämmung 6 mm, 1 Rolle (15 m) – selbstklebend 15 lfm. (15 m²) 615,20

fkd10l1 Flachkanal-Dämmung 10 mm, 1 lfm. – selbstklebend 1 lfm. (1 m²) 59,10

fkd10r10

Flachkanal-Dämmung 10 mm, 1 Rolle (10 m) – selbstklebend

lfm. (10 m²) 547,30

CB FLACHKANAL-SYSTEM 80 mm

Ausführung: verzinkt

BASISBAUTEILE – CB FLACHKANALSYSTEM 80

Abmessung Querschnitt Flachkanal B x H= 135 x 80 mm

Artikelnummer Beschreibung

für Verbinder für nicht benötigte Anschlüsse

1-FACHE KANALFÜHRUNG – CB VERBINDER UND FORMTEILE

Abmessung Querschnitt Flachkanal B x H= 135 x 80 mm

Beschreibung

2-FACHE KANALFÜHRUNG – CB VERBINDER UND FORMTEILE

Abmessung Querschnitt Flachkanal B x H= 270 x 80 mm

Anschluss

fk8alg2es Außenluftgitterblende, Edelstahl steckbar mit Wetterschutzhaube

fk8mw2 Montagewinkel zur Bodenbefestigung

fk8bz2 Klappe mit Bowdenzug und weißem Stellgriff, Länge

CB REVISIONSTÜREN 2.0 – MIT SCHNAPPVERSCHLUSS

Ausführung: weiß

Erhältlich in 7 Standardgrößen plus nahezu jedes Sondermaß.

Die CB Revisionstüre 2.0 stellt eine Weiterentwicklung der CB Revisionstüre zum Aufschwenken dar. Der Verschlussmechanismus durch Magnete wurde durch eine mechanische Verschlusstechnik ersetzt. Damit wird ein größeres Öffnungsmaß erreicht. Das Türblatt kann zum Verputzen abgeschraubt werden.

 Zum Aufschwenken

 Zum Verputzen demontierbar

 Push to open - Öffnen und Schließen der Türe durch einfaches Andrücken

 Integrierte Kalzium-Silikat-Dämmplatte

 Integrierte Dichtung

 Lochblech-Einbaubänder

 Sechs verschiedene Standardgrößen

HINWEIS

CB REVISIONSTÜREN 2.0 – MIT SCHNAPPVERSCHLUSS

Ausführung: weiß

CB REVISIONSTÜREN – 2.0 mit Schnappverschluss, Dichtung und Kalzium-Silikat-Dämmplatte

TIPP

DAZU PASST

HINWEIS

CB Revisionstüren sind auch in Sondermaßen erhältlich. Gerne berät sie dazu Stefan Schneider unter +49 (0) 8393 9469 - 422

Lochblechstreifen als Mauerbratzen verwenden.

CB Luftklappengriffe vertieft mit Deckel Siehe Seite 69

CB Putzkapseln quadratisch – zum Einputzen Siehe Seite 65 f.

Die CB Revisionstüren enthalten für den Kamin- und Kachelofenbau zugelassene Kalzium-Silikat-Platten als Putzträger.

CB Revisionstüren dürfen nicht mit Rauchgas in Verbindung gebracht werden.

DATEN KALZIUM-SILIKAT-DÄMMPLATTE

 Zulassung

 Gültigkeitsbereich der Zulassung

 Leichter Baustoff

 Allgemeine bauaufsichtliche Zulassung Nr. Z-43.14-117

 Kamin- und Kachelofenbau

 Gut verputzbar - quillt nicht auf!

REVISIONSTÜREN

Putzkapsel

Deckel

Keramikfaser Dichtung

Kalzium-Silikat Dämmplatte

 Zahlreiche Gestaltungsmöglichkeiten

6 verschiedene Grundvarianten – 31 verschiedene Gestaltungsmöglichkeiten

 Hohe Dichtigkeit

Die eingearbeitete Keramikfaser-Dichtung sorgt für hohe Dichtigkeit

DIE GRUNDVARIANTEN

CB Putzkapsel rund ø 145 mm | Aufputz

drei Grundvarianten – neun Designmöglichkeiten

CB Putzkapsel quadratisch 140x140 mm | Aufputz

drei Grundvarianten – neun Designmöglichkeiten

CB Putzkapsel quadratisch 144x144 mm | putzbündig drei Grundvarianten – neun Designmöglichkeiten

Aus Eins mach Drei – unterschiedliche Designs

Einbauhilfe

„Mauerbratzen“

 Gute Isolierung

Die im Lieferumfang enthaltene Kalzium-Silikat Dämmplatte schützt die Putzdeckeloberfläche vor zu hohen Temperaturen

 Gut zu montieren

„Mauerbratzen“ sorgen für eine optimale Verbindung mit der Ofenhülle

CB Putzkapsel quadratisch 144x144 mm | zum Einputzen eine Variante

CB Putzkapsel rund ø 140 mm | zum Einputzen eine Variante

CB Putzkapsel quadratisch 140x140 mm | Aufputz zwei Grundvarianten, ohne Ausschnitt

Der Lieferumfang aller Putzkapseln (Ausnahme Variante „Zum Einputzen“) beinhaltet jeweils Putzkapsel-Deckel in den Ausführungen weiß, schwarz und Edelstahl. Somit können durch die Verwendung eines andersfarbigen Putzkapseldeckels im Ofen ganz gezielt Akzente gesetzt werden.

Putzkapsel darf nicht mit Rauchgas in Verbindung gebracht werden. Putzkapsel ist nur für die zweite Schale vorgesehen.

11.1.3 Heizgaszüge

Heizgaszüge sind mehrschichtig auszuführen.

HINWEIS

CB PUTZKAPSELN

Ausführung: weiß, schwarz, Edelstahl

CB PUTZKAPSELN – rund – Ø 145 mm Aufputz

Beschreibung

Artikelnummer Listenpreis EUR

weiß – Aufputz pkrdw 86,80

schwarz – Aufputz pkrds 86,80

Edelstahl – Aufputz pkrdes 100,50

CB PUTZKAPSELN – rund – Ø 140 mm zum Überputzen

Beschreibung Artikelnummer Listenpreis EUR weiß – zum Überputzen pkpbrdmgw 132,30

PRODUKTVERBESSERUNG

Verbesserte Verschlusstechnik -> Verriegeln mit Bajonettverschluss.

CB PUTZKAPSELN – quadratisch – 140 x 140 mm Aufputz

Beschreibung Artikelnummer Listenpreis EUR weiß – Aufputz pkqdw 98,40 schwarz – Aufputz pkqds 98,40

Edelstahl – Aufputz pkqdes 115,20

CB PUTZKAPSELN – quadratisch – 144 x 144 mm putzbündig

Beschreibung Artikelnummer Listenpreis EUR weiß – putzbündig pkpbqdw 110,70 schwarz – putzbündig pkpbqds 110,70

Edelstahl – putzbündig pkpbqdes 132,30

CB PUTZKAPSELN – quadratisch – 144 x 144 mm putzbündig zum Überputzen

Beschreibung Artikelnummer Listenpreis EUR

CB PUTZKAPSELN – quadratisch – 140 x 140 mm Aufputz ohne Ausschnitt

Beschreibung Artikelnummer Listenpreis EUR weiß – Aufputz / ohne Ausschnitt pkoaqdw 93,20 schwarz – Aufputz / ohne Ausschnitt pkoaqds 93,20

CB ERSATZDICHTUNGSSETS – selbstklebend für CB Putzkapsel – 5 Stk.

Beschreibung Artikelnummer Listenpreis EUR

CB Ersatzdichtungssets rund pket5dbrd 39,70

CB Ersatzdichtungssets quadratisch pket5dbqd 39,70

, weiß – Aufputz

Putzkapsel quadratisch, weiß – putzbündig

weiß – Aufputz

Dichtungssets rund / quadratisch

CB PUTZKAPSELN 2.0

Ausführung: weiß

 Einfacher Öffnungsmechanismus

 Hohe Dichtigkeit durch Verschlusstechnik

 Geschlossener Einbaurahmen

 Massive Ausführung

 Integrierte Mörtelfahnen

 Hochwertig pulverbeschichtet

 Zum Überputzen oder für Keramikund Steineinleger

 Erhältlich in drei Größen

 Putzbündig

CB PUTZKAPSELN 2.0 putzbündig mit Verschluss zum Überputzen oder Einkleben von Einlegern (Naturstein oder Keramik)

Beschreibung Artikelnummer

HINWEIS

bei Bedarf umbiegen

Putzkapsel darf nicht mit Rauchgas in Verbindung gebracht werden. Putzkapsel ist nur für die zweite Schale vorgesehen.

Artikelnummer

PATENTIERTE INNOVATION

„Pizza Casa“-Set bestehend aus:

 Edelstahl-Trägerplatte inkl. vier Edelstahlstellfüße

 Schamottestein-Trägerplatte (Edelstahl)

 Schamottestein

 Pizzaschaufel (dreiteilig/Holz)

 Edelstahlgestellheber mit zwei Holzgriffen

 Edelstahlschaber mit Holzgriff

 Pizza-Cutter

 Edelstahlgrillrost

CB NATURFLAMME OFENANZÜNDER

Pizza Casa Maße

Ideal bei Preisverhandlungen mit Ihrem Endkunden –statt Preisnachlass einfach Pizza Casa verschenken!

 Pizza Casa Außenmaß: 27 cm x 27 cm

 Einstellbar in der Höhe von 21 cm – 26 cm

Die Vorteile:

 Lange Brenndauer

 Sehr sparsam im Verbrauch

 Aus natürlichen Materialien

 Verpackung mit 1 kg Inhalt (mehr als 80 Grillanzünder)

 Schadstoffarme Verbrennung

 Sehr lange Haltbarkeit

 Ideal für Kaminöfen und Kachelöfen

 Inkl. Pizza Casa Werbung auf der Verpackung

TIPP

In der heutigen Zeit sind der optischen Gestaltung von Feuerstätten nahezu keine Grenzen gesetzt. Die CB Luftklappengriffe unterstützen bzw. betonen hierbei die optische Ausführung der Ofenanlage. Oft kann ein Luftklappengriff störend wirken und sollte deswegen „fast unsichtbar“ sein. Manchmal aber soll der Griff durch seine hochwertige Verarbeitung ein schönes Accessoire und einen Blickfang in der Ofenanlage darstellen.

Egal ob die eine oder die andere Wirkung gewünscht wird – das CB Luftklappensortiment mit 32 verschiedenen Varianten erfüllt fast alle Gestaltungswünsche.

Aufputz vertieft mit Deckel

CB Luftklappengriffe rund

geschlossen geöffnet

 Modernes, zeitloses Design

rund quadratisch

ø 75 mm – Aufputz

5 unterschiedliche Varianten

CB Luftklappengriffe quadr.

ø 87x87 mm – Aufputz

5 unterschiedliche Varianten

Die CB Klappengriffe sind sehr geradlinig entworfen und können somit ideal in modernen geradlinigen Ofenanlagen eingesetzt werden.

 Fast unsichtbar

Getreu dem Leitspruch „der schönste Griff ist der, den man nicht sieht“ können die „CB Klappengriffe mit Deckel“ fast unsichtbar in die Ofenanlage integriert werden.

 32 verschiedene Varianten

Das umfangreiche Programm mit 6 verschiedenen Grund- und 32 Einzelvarianten lässt nahezu keine gestalterischen Wünsche offen.

 Massive, hochwertige Ausführung

Durch die massive Einbauhülse lässt sich der Klappengriff sehr gut in die Ofenhülle einbauen.

 Isoliermaterial zwischen der Einbauhülse und dem Griff/der Rückwand

Isolierung

Massive Einbauhülse

CB Luftklappengriffe rund

ø 60 mm – vertieft

6 unterschiedliche Varianten

CB Luftklappengriffe quadr.

ø 78x78 mm – vertieft

6 unterschiedliche Varianten

CB Luftklappengriffe quadr.

ø 84x84 mm – vertieft m. Deckel

4 unterschiedliche Varianten

 „Mauerbratzen“ zur besseren Montage

 Für Vierkant und flexible Welle

Der Standarddrehwinkel des Griffes beträgt 90°, nach Entnahme der Schraube kann der Griff jedoch komplett 360° gedreht werden.

Dies ist vor allem bei Verwendung von flexiblen Wellen sehr wichtig, da diese sich verwinden (Torsion) und einen größeren Drehwinkel als 90° benötigen. Fixierung des Vierkants/Welle mittels Schraube (im Lieferumfang enthalten) möglich.

 Montage des Griffes nach Ofenfertigstellung

Bei den Aufputzvarianten wird zuerst die massive Einbauhülse eingebaut und nach kompletter Fertigstellung der Ofenanlage der Klappengriff und die Rückwand verbaut.

 Stabilisierungswinkel für flexible Welle

Durch den Stabilisierungswinkel wird die Vierkantaufnahme gerade bei Verwendung von flexiblen Wellen fixiert.

Schraube (90° oder 360°)

Feder für optimalen Druck

Fixierung durch Schraube

Stabilisierungswinkel wirkt

Verzug durch flexible Welle entgegen „Mauerbratzen“

Aufnahme Vierkant/Welle

CB LUFTKLAPPENGRIFFE QUADRATISCH VERTIEFT MIT DECKEL

Ausführung: weiß, schwarz, Edelstahl

In der heutigen Zeit geht der Trend sehr stark zu modernen Ofenanlagen. Diese Ofenanlagen sind i.d.R. sehr kubistisch gehalten und verputzt ausgeführt. Oft wird die Feuerstätte lediglich in die Wand eingelassen. Bei solchen Ausführungen wirken auffällige Klappengriffe meist sehr störend und lenken von der eigentlichen Feuerstelle ab. Gerade für den Einsatz in solchen Anlagen wurde die Luftklappenserie „Quadratisch – vertieft mit Deckel“ entwickelt. Der Klappengriff ist im Ofen versenkt und hinter einem Deckel „versteckt“. Lediglich zur Bedienung kann der Deckel durch leichtes Andrücken geöffnet und der Griff bedient werden.

Sehen Sie selbst – Sie sehen fast nichts!

CB LUFTKLAPPENGRIFFE – quadratisch – 84 x 84 mm mit Deckel

Beschreibung

D1 EBR, Deckel, RW und Knopf weiß lkmdqdd1 112,80

D2 EBR, Deckel, RW und Knopf schwarz lkmdqdd2 112,80

D3 EBR weiß, Deckel, RW und Knopf Edelstahl lkmdqdd3 156,90

D4 EBR schwarz, Deckel, RW und Knopf Edelstahl lkmdqdd4

PRODUKTVERBESSERUNG

Luftklappengiff quadratisch mit Deckel – Design 1

Die Klappengriffe mit Deckel wurden verbessert. Der Deckel kann nun zusammen mit der Basisplatte entnommen werden.

CB LUFTKLAPPENGRIFFE – VERSTÄRKTE FEDER

Ausführung: weiß, schwarz

CB LUFTKLAPPENGRIFF – quadratisch – 84 x 84 mm vertieft mit Deckel und verstärkter Feder

Beschreibung

D1 EBR, Deckel, verstärkte Feder, RW und Knopf, weiß lkvfmdqdd1 135,70

D2 EBR, Deckel, verstärkte Feder, RW und Knopf, schwarz lkvfmdqdd2 135,70

TIPP

CB Luftklappengriffe mit verstärkter Feder z. B. zur Arretierung der Drosselklappen im Rauchgassammler.

CB LUFTKLAPPENGRIFFE RUND

Ausführung: weiß, schwarz, Edelstahl

CB LUFTKLAPPENGRIFFE – rund – Ø 75 mm Aufputz

Beschreibung Artikelnummer Listenpreis EUR

D1 RW und Knopf weiß lkaprdd1 56,30

D2 RW und Knopf schwarz lkaprdd2 56,30

D3 RW und Knopf Edelstahl lkaprdd3 110,80

D4 RW schwarz, Knopf Edelstahl lkaprdd4 99,60

D5 RW weiß, Knopf Edelstahl lkaprdd5 99,60

CB LUFTKLAPPENGRIFFE – rund – Ø 65 mm vertieft

Beschreibung Artikelnummer Listenpreis EUR

D1 EBR, RW und Knopf weiß lkvtrdd1 81,40

D2 EBR, RW und Knopf schwarz lkvtrdd2 81,40

D3 EBR weiß, RW und Knopf Edelstahl lkvtrdd3 129,90

D4 EBR schwarz, RW und Knopf Edelstahl lkvtrdd4 129,90

D5 EBR und RW schwarz, Knopf Edelstahl lkvtrdd5 121,70

D6 EBR und RW weiß, Knopf Edelstahl lkvtrdd6 121,70

CB LUFTKLAPPENGRIFFE – rund – Ø 65 mm einfache Ausführung

Beschreibung Artikelnummer Listenpreis EUR

D1 rund, „einfache Ausführung“ weiß lkeaw 32,90

D2 rund, „einfache Ausführung“ schwarz lkeas 32,90

Luftklappengriff rund, Aufputz – Design 3

PASST

Luftklappengriff rund, vertieft – Design 1

Luftklappengriff rund, einf. Ausführung – Design 1

Die Wellenspannung kann einen frisch eingebauten Luftklappengriff in der Ofenhülle verschieben. Deswegen die Griffe mit Haftmörtel einbauen und solange fixieren bis dieser abgebunden hat.

CB Zubehör Luftklappengriffe Siehe Seite 72

CB Klappensysteme Siehe Seite 76 ff.

D1 D2 D3 D4

DAZU

CB LUFTKLAPPENGRIFFE QUADRATISCH

Ausführung: weiß, schwarz, Edelstahl

CB LUFTKLAPPENGRIFFE – quadratisch – 87 x 87 mm Aufputz

Beschreibung

Artikelnummer Listenpreis EUR

D1 RW und Knopf weiß lkapqdd1 56,30

D2 RW und Knopf schwarz lkapqdd2 56,30

D3 RW und Knopf Edelstahl lkapqdd3 110,80

D4 RW schwarz, Knopf Edelstahl lkapqdd4 99,60

D5 RW weiß, Knopf Edelstahl lkapqdd5 99,60

CB LUFTKLAPPENGRIFFE – quadratisch – 78 x 78 mm vertieft

D1 EBR, RW und Knopf weiß lkvtqdd1 81,40

D2 EBR, RW und Knopf schwarz lkvtqdd2 81,40

D3 EBR weiß, RW und Knopf Edelstahl lkvtqdd3 129,90

D4 EBR schwarz, RW und Knopf Edelstahl lkvtqdd4 129,90

D5 EBR und RW schwarz, Knopf Edelstahl lkvtqdd5 121,70

Luftklappengriff quadratisch, Aufputz – Design 3 87 78

D6 EBR und RW weiß, Knopf Edelstahl lkvtqdd6 121,70 Luftklappengriff quadratisch, vertieft – Design 1 78

CB LUFTKLAPPENGRIFFE – quadratisch – 75 x 75 mm einfache Ausführung

Beschreibung Artikelnummer Listenpreis EUR

D1 quadratisch, „einfache Ausführung“, weiß lkeaqdw 35,80

D2 quadratisch, „einfache Ausführung“, schwarz lkeaqds 35,80

Luftklappengriff quadratisch, einf. Ausführung – Design 1

CB FLEXIBLE WELLE – 9,5 mm Wellenseele Außenvierkant 8 x 8 mm / Innenvierkant 9 x 9 mm

Artikelnummer Länge

CB FLEXIBLE WELLE – 7 mm Wellenseele beide Enden Außenvierkant 8 x 8 mm

Artikelnummer Länge cm Listenpreis

CB KREUZGELENK – 45° für Vierkantstab 8 x 8 mm

Artikelnummer

CB VIERKANTSTAB – 8 x 8 mm in verzinkter Ausführung

Artikelnummer Länge

CB VERBINDER FÜR VIERKANTSTAB – 8 x 8 mm in Edelstahl

Artikelnummer Listenpreis

Kreuzgelenk statt Welle

Flexible Wellen „überdrehen“, d.h. die Kraftübertragung erfolgt nicht 1:1 (Torsion). Wenn z. B. der Klappengriff um 90 Grad gedreht wird, bewegt sich die Klappe um weniger als 90°; bedingt durch die Flexibilität der Welle. Dieser Effekt verstärkt sich bei zunehmender Länge und Temperaturbelastung der Welle.

Eine sehr gute Alternative hierzu stellt die Verwendung von Kreuzgelenken in Verbindung mit einer Vierkantstange dar. Mit zwei Kreuzgelenken und einem Vierkantstab kann die flexible Welle sehr oft ersetzt werden und die Kraftübertragung verläuft 1:1.

TIPP

CB LUFTKLAPPEN MIT VIERKANT

Ausführung: verzinkt

 Verstellbare Achse

 Hochwertige Achsarretierung durch Drehgriff

 Hohe Dichtigkeit bei der dichtschließenden Variante

 Dichtung hitzebeständig bis 180°C

 Starkes Preis-Leistungs-Verhältnis

 Inkl. Auflageblech



CB Luftklappen – ohne Dichtung

Ausziehbare Achse 8/8 mm

Größen 100–200 mm

CB LUFTKLAPPE – ohne Dichtung mit 500 mm

Vierkantstange 8 x 8 mm und Auflageblech, verzinkt

Artikelnummer Durchmesser

 Verzinkte Ausführung

 Integrierte Achsdichtung

 Zentrierung der Achse durch Achsdichtung

 Definierte Klappen-Endposition

 Kombinierbar mit allen CB-tec Klappengriffen

 Sandwichbauweise der Luftklappe (bei dichtschließender Klappe)



CB Luftklappen – dichtschließend

Ausziehbare Achse 8/8 mm

Größen 100–200 mm

CB LUFTKLAPPE – dichtschließend mit 500 mm Vierkantstange 8 x 8 mm und Auflageblech, verzinkt

Artikelnummer

lfkdv125vz

lfkdv150vz

PASST

– mit Dichtung –– ohne Dichtung –

Effektiver Schutz vor Kondensatbildung bei Frischluftzufuhr → CB Doppelklappensystem anstatt „einfacher“ Luftklappe.

CB Luftklappengriffe Siehe Seite 68 ff.

CB Aluflexrohre Siehe Seite 82 ff.

CB Formstabile Welle Siehe Seite 75

CB Außenluftgitter Siehe Seite 45 ff.

CB Revisionstüren Siehe Seite 62 ff.

CB FLEXIKLAPPE

Ausführung: verzinkt

Die starre – flexible Verbindung.

… einmal eingestellt und die Welle bleibt in Form!

Die starke Alternative zum Bowdenzug:

 Einmal eingestellt bleibt die flexible Welle in der definierten Ausrichtung/Form

 Starke mechanische Belastbarkeit

 Drehfunktion immer gewährleistet – kein Blockieren, Aushängen etc. wie beim Bowdenzug möglich

 Leichtgängigkeit auch bei großen Umlenkungen

 Hohe Dichtigkeit durch integrierte Silikondichtung

 Dichtung hitzebeständig bis 180°C

 Sehr verschleißarm

 Nichtbrennbares Material (Welle)

 Einfache Montage

 Starkes Preis-Leistungs-Verhältnis

 Gute Einstellbarkeit durch Klappen-Drehgriff

 Massiver Klappengriff aus Metall

 Gute Sichtbarkeit der Klappenposition am Drehgriff

 Drei verschiedene Längen

 Kann alternativ mit jedem CB Klappengriff kombiniert werden

 Für längere Strecken mit allen CB Wellensystemen kombinierbar

 Definierte Klappen-Endposition

 Integrierte Achsdichtung

CB FLEXIKLAPPEN-SETS – DICHTSCHLIESSEND

Flexiklappen-Set bestehend aus:

 Luftklappe

 Starr-flexible Welle

 Luftklappengriff (rund/weiß)

Klappengriff

starr-flexible Welle Luftklappe

CB LUFTKLAPPEN-SET 1 – dichtschließend

Länge = 250 mm Welle + 500 mm Vierkantstange / weißer, runder Stellgriff

Artikelnummer Durchmesser

verzinkt

Flexiklappe statt Bowdenzug → Drehfunktion immer gewährleistet – kein Blockieren, Aushängen etc. wie beim Bowdenzug möglich.

CB FLEXIKLAPPEN-SETS – DICHTSCHLIESSEND

Ausführung: verzinkt

CB LUFTKLAPPEN-SET 2 – dichtschließend

Länge = 500 mm Welle + 500 mm Vierkantstange / weißer, runder Stellgriff

Artikelnummer Durchmesser mm Länge Klappensystem cm Listenpreis EUR verzinkt lfks2df100

lfks2df160

lfks2df180

lfks2df200

CB LUFTKLAPPEN-SET 3 – dichtschließend

Länge = 1000 mm Welle + 500 mm Vierkantstange / weißer, runder Stellgriff

Artikelnummer Durchmesser mm Länge Klappensystem cm Listenpreis EUR

CB FORMSTABILE FLEXIBLE WELLE

 Einmal eingestellt bleibt die formstabile Welle in der definierten Ausrichtung/Form

 Starke mechanische Belastbarkeit

 Drehfunktion immer gewährleistet – kein Blockieren, Aushängen etc. wie bei Bowdenzug möglich

 Leichtgängigkeit auch bei großen Umlenkungen

 Sehr verschleißarm

 Nichtbrennbares Material (Welle)

 Drei verschiedene Längen

CB Formstabile flexible Welle / Luftklappenführung – 7 / 9 mm Wellenseele mit Außenvierkant 8 x 8 mm / Länge Vierkantstange 500 mm

Artikelnummer Länge cm

CB Formstabile flexible Welle – 7 mm Wellenseele

Außenvierkant 8 x 8 mm / Innenvierkant 9 x 9 mm

Artikelnummer

CB Formstabile flexible Welle – 9 mm Wellenseele

Außenvierkant 8 x 8 mm /

9 x 9 mm

Listenpreis

 Kann alternativ mit jedem CB Klappengriff kombiniert werden

 Für längere Strecken mit allen CB Wellensystemen kombinierbar

 In der Wellenstärke 7 mm und 10 mm erhältlich

CB DOPPELKLAPPENSYSTEM

Die CB Doppelklappe ist das perfekte Bauteil, welches im Ofenbau zwischen warmen und kalten Bereichen eingebaut werden kann und entsprechend isolierend wirkt. Das „dichtschließende/kälteentkoppelte“ CB Doppelklappensystem wurde so entwickelt und konzipiert, dass es der Kondensatbildung bzw. der Wärmebrücke im Wohnbereich entgegenwirkt bzw. die Kälte bei geschlossenen Klappen den Wohnraum erst gar nicht erreicht.

 Beide Klappen mit integrierter Silikondichtung für höhere Dichtigkeit

 Stehende Luftschicht zwischen den Doppelklappen wirkt isolierend

 Kälteentkopplung des Doppelklappenmoduls mittels eingesetztem Kunststoffring

AUßENLUFTGITTER

AU ß EN

SILIKONDICHTUNGEN

PATENTIERTE INNOVATION

 Klappenantrieb durch Doppelgestänge

 Doppelklappenmodul aus Edelstahl

 Materialübergänge mit Silikon abgedichtet

 Montage mittels Kernbohrung 180–200 mm (bei Einsatz Außenwand)

,,DOPPELKAMMERKLAPPEN´´

KÄLTEENTKOPPLUNG

STELLHEBEL

DOPPELGESTÄNGE

EDELSTAHLBLENDE

ISOLIERENDE LUFTSCHICHT AUßENWAND

Die Bestandteile im Überblick

Doppelklappenmodul (inkl. 2x Silikondichtung, Doppelklappengriff Edelstahl)

PVC Kunststoffrohr

Länge 43 cm – beliebig ablängbar zur Wanddurchführung (Außendurchmesser 170 mm, Wandungsstärke 3 mm)

KERNBOHRUNG Ø 18-20 cm erforderlich

• Die isolierende Klappe zwischen „warm und kalt“

• Dichtschließend – Kälteentkoppelt

• Wirkt Kondensatbildung und Energieverlust effektiv entgegen

Außenluftgitter Edelstahl Edelstahl Außenluftgitter in revisionierbarer Ausführung inkl. Insektenschutzgitter und Tropfkante

Adapter für Vierkant/Welle/ Motorische Steuerung

PVC-Rohr

CB DOPPELKLAPPENSYSTEM

Ausführung:

Edelstahl

Ohne Klappe

Die Verbrennungsluftleitung kühlt aus. Die Ofenanlage kühlt ganz oder teilweise aus.

Silikondichtungen zum PVC Rohr

2 x Silikondichtung zur Rohrinnenseite

„Doppelkammerklappen“

Einzelklappe

Doppelklappe

Die Verbrennungsluftleitung kühlt teilweise aus. Keine Gefahr des Auskühlens bei der Verbrennungsluftleitung und der Ofenanlage.

Isolierende Luftschicht zwischen den beiden Klappen

CB DOPPELKLAPPENSYSTEM

Artikelnummer

vlsdk50es

Kälteentkopplung durch isolierenden Zwischenring –die Kälteübertragung im Metall wird unterbrochen.

Edelstahl

Klappenstellhebel

Klappenantrieb durch Doppelgestänge

Edelstahlblende

Wanddurchführung und Edelstahlstutzen mit Dämmmatte und Dämmmuffe ummanteln.

PVC-Rohr mit minimalem Gefälle nach außen einbauen.

PVC-Rohr mit Säge auf Mauerstärke kürzen.

PVC-Rohr mit Dämmmatte passt genau in Kernbohrung 180 mm.

CB Luftklappengriffe

PASST

Siehe Seite 68

CB Formstabile Welle Siehe Seite 75

CB Aluflexrohre Siehe Seite 82 ff.

CB Kreuzgelenke Siehe Seite 72

CB EINZELKLAPPENSYSTEM

Ausführung: Edelstahl

Klappensystem zum Abschließen der Frischluftzufuhr zur Ofenanlage.

Die Bestandteile im Überblick:

Einzelklappenmodul

(inkl. 2x Silikondichtung, Klappengriff Edelstahl)

43 cm

PVC Kunststoffrohr

Länge 43 cm – beliebig ablängbar zur Wanddurchführung

(Außendurchmesser 170 mm, Wandungsstärke 3 mm)

Innendurchmesser 164 mm

CB EINZELKLAPPENSYSTEM

Artikelnummer

vlsek50es

Achtung: Optimale Dichtigkeit, Kälteentkopplung und Isolierwirkung kann nur durch den Einsatz der CB Doppelklappe erzielt werden.

Außenluftgitter Edelstahl Edelstahl Außenluftgitter in revisionierbarer Ausführung inkl. Insektenschutzgitter und Tropfkante

vlsek100es 100 78 224,60

vlsek125es 125 124 224,60

vlsek150es 150 173 224,60

Adapter für Vierkant/Welle/ Motorische Steuerung

Doppelklappe ist thermisch/energetisch die empfehlenswertere Variante.

PVC-Rohr mit minimalem Gefälle nach außen einbauen.

PVC-Rohr mit Säge auf Mauerstärke kürzen.

PVC-Rohr mit Dämmmatte passt genau in Kernbohrung 180 mm.

CB KLAPPENSYSTEME – ZUBEHÖR

CB GRIFFVERLÄNGERUNG – für CB Klappensysteme

Artikelnummer Länge

Im Lieferumfang enthalten:

 Edelstahl Vierkantstab, Länge = 60 cm

 Edelstahl Wandhalter

 Befestigungsmaterial, (Schrauben + Dübel)

 2 Kunststoffhülsen

Oft ist der Abstand des Kaminofens zur Wand nicht sehr groß. Somit gestaltet sich die Bedienung der CB Klappensysteme durch den Griff an der Klappe als mühevoll. Abhilfe schafft hier die CB Griffverlängerung. Die Griffverlängerung kann mittels Adapter mit der Klappe gekoppelt werden. Einfach den Klappengriff abnehmen, den im Lieferumfang der Klappe enthaltenen Adapter montieren und mit der Griffverlängerung koppeln. Der Wandhalter sorgt für Stabilität.

CB ROHRDÄMMMATTE XS – für CB Klappensysteme

Artikelnummer

Die CB Klappensysteme befinden sich in einem Kunststoffrohr in der Wand.

Kalte Luft kann nun über das Kunststoffrohr ein Auskühlen der Außenwand bewirken.

Diesem Vorgang kann durch das Anbringen der CB Rohrdämmmatte effektiv entgegengewirkt werden.

Einfach Klappe und Griffverlängerung durch Adapter koppeln.

ohne Rohrdämmmatte mit Rohrdämmmatte

CB ISOLIERMUFFE – für CB Klappensysteme inkl. XS Isoliermatte und Aluklebeband

Artikelnummer Länge cm Listenpreis

Ist die Ofenanlage nicht in Betrieb, wirkt das CB Doppelklappensystem dem Auskühlen der Bestandteile im Wohnbereich effektiv entgegen. Während des Verbrennungsvorganges wird die Verbrennungsluft über das CB Doppelklappensystem und ein isoliertes Aluflexrohr in die Ofenanlage geleitet. Hierbei kann bei längeranhaltender Verbrennung und sehr kalter Verbrennungsluft der im Wohnraum befindliche Edelstahlbereich der CB Doppelklappe auskühlen. Dies kann zu Bildung von Kondensat an diesem Bauteil führen. Diesem Vorgang kann durch das Anbringen der CB Isoliermuffe effektiv entgegengewirkt werden.

ohne Isoliermuffe mit Isoliermuffe

Eventuell die Edelstahlmuffe farblich passend zum Ofen mit Senothermlack besprühen.

TIPP

Ø 170 mm

Die Einzelteile der CB Klappensysteme eignen sich für zahlreiche Anwendungen. Hochwertige Klappen werden im Ofenumfeld in vielen Bereichen eingesetzt.

Deswegen sind alle Komponenten der CB Klappensysteme auf vielfachen Kundenwunsch nun auch einzeln erhältlich.

CB DOPPELKLAPPENMODUL – mit Stutzen – Einzelteil

Artikelnummer

CB EINZELKLAPPENMODUL – mit Stutzen – Einzelteil Artikelnummer

passend für PVC-Rohr Innendurchmesser 164 mm

Stutzendurchmesser

CB KLAPPENSYSTEM – Zubehör Einzelteile

Artikelnummer Bezeichnung Freier Querschnitt

Kunststoffrohr, L43 cm

vlspvc100

Kunststoffrohr, L100 cm 180 72,60

Doppelklappenmodul für die Zuluftführung über die Kellerdecke nutzen. TIPP

DAZU PASST

CB Luftklappengriffe Siehe Seite 68 ff.

CB Formstabile Welle Siehe Seite 75

CB Aluflexrohre Siehe Seite 82 ff.

CB Kreuzgelenke Siehe Seite 72

passend für PVC-Rohr Innendurchmesser 164 mm

CB BOWDENZUGKLAPPE

Ausführung: verzinkt

 Extrem leichtgängig

 Dichtschließend

 Griff mit Einbauhülse zum Einmauern

 Abdeckplatte vom Bedienknopf abschraubbar

 Dichtung hitzebeständig bis 180°C

 Bowdenzug-Kabel 1,70 m

 Bowdenzug-Kabel mit hitzebeständiger, nicht brennbarer Silikonhülle

 einfache Einstellbarkeit in Abhängigkeit vom Biegeradius

CB BOWDENZUGKLAPPE – Länge Bowdenzug 1,70 m

Artikelnummer Ø mm

lfkdb100w 100 150

lfkdb125w 125 150 98,80

lfkdb150w 150 150 104,70

lfkdb160w 160 160 112,00

lfkdb180w 180 180 117,80

lfkdb200w 200 200 123,60

DAZU PASST

CB Aluflexrohre Siehe Seite 82 ff.

CB Rosetten Siehe Seite 83

CB Aluminium-Klebeband Siehe Seite 47

CB Revisionstüren Siehe Seite 62 ff.

CB ALUFLEXROHRE STANDARD – FARBIG BESCHICHTET

Ausführung: schwarz, grau, braun

 Dezente Verbrennungsluftversorgung durch Aluflexrohr in Ofenfarbe

 Hochwertige Beschichtung

 Ausziehen – zusammenstauchen –die Beschichtung bleibt bestehen

 Erhältlich in grau, schwarz und braun

 Aluflexrohr in 2-lagiger Ausführung

 Einzeln verpackt im Karton

 Ausgezogene Länge von 150 cm (gestaucht ca. 60 cm) –reicht in der Regel für mehrere Öfen

 Beschichtung hitzebeständig bis 200°C

CB ALUFLEXROHR 2-lagig, ausgezogene Länge 150 cm (gestaucht 60 cm)

Artikelnummer Durchmesser

RAL-Farben

schwarz: RAL 1220

grau: RAL 1219

braun: RAL 1395

CB ROSETTEN ZU ALUFLEXROHRE STANDARD –

FARBIG BESCHICHTET

Ausführung: schwarz, grau, braun

Hochwertig pulverbeschichtete Rosetten speziell auf die Aluflexrohr-Außendurchmesser angepasst. Inkl. zwei pulverbeschichteter Klemmschellen. Erhältlich in den Ausführungen schwarz, grau und braun.

CB ROSETTE – mit 2 Schlauchklemmen

Artikelnummer Ø mm Innenmaß Ø mm Außenmaß

afrrofl50s 59 199 31,90

afrrofl60s 72 199 32,60

afrrofl67s 75 199 33,70

afrrofl80s 89 199 33,90

afrrofl100s 109 230 36,30

afrrofl125s 133 244 38,00

afrrofl150s 159 249 41,60

afrrofl50gr 59 199 31,90

afrrofl60gr 72 199 32,60

afrrofl67gr 75 199 33,70

afrrofl80gr 89 199 33,90

afrrofl100gr 109 230 36,30

afrrofl125gr 133 244 38,00

afrrofl150gr 159 249 41,60

afrrofl50br 59 199 35,30

afrrofl60br 75 199 36,20

afrrofl67br 67 199 37,10

afrrofl80br 89 199 37,50

afrrofl100br 109 230 39,90

afrrofl125br 133 244 42,10

ACHTUNG

TIPP

DAZU PASST

Zuluftleitungen müssen ggf. revisionierbar sein.

Zu starker Biegeradius – Gefahr der Querschnittsverringerung.

Alle Aluflexrohre sind in hochwertigen Kartonagen verpackt, damit u. a. Reststücke wieder verpackt und bei der nächsten Montage verwendet werden können.

Für optimalen Kondensatschutz isolierte Aluflexrohre verwenden.

CB Außenluftgitter Siehe Seite 45 ff.

CB Steckverbinder Siehe Seite 87

CB Doppelklappe Siehe Seite 76 ff.

CB Aluflexrohr-Reduzierungen Siehe Seite 88

CB LAS-Ringspalt Siehe Seite 89

CB Stutzen für separaten Schacht Siehe Seite 89

Während des Verbrennungsvorgangs strömt kalte Außenluft durch das luftzuführende Rohr. Einwandige, nicht gedämmte Rohre kühlen dadurch innerhalb kurzer Zeit ab.

Die Folge:

Kondensat- bzw. Wassertropfenbildung auf der Verbrennungsluftleitung. Dieser Problematik wird durch die Verwendung von CB Alu-Isolierflexrohren (farbig beschichtet) entgegengewirkt. Die aufwendig gearbeiteten CB Alu-Isolierflexrohre bestehen aus 5 Lagen:

 Innenrohr 2-lagig Alu

 Dämmschale aus Mineralwolle

 Außenrohr 2-lagig Alu farbig beschichtet

Durch die integrierte Dämmschicht aus Mineralwolle wird dem Auskühlen der Verbrennungsluftleitung während des Verbrennungsvorgangs effektiv entgegengewirkt.

Außenrohr 2-lagig Alu, farbig beschichtet

Dämmschale aus Mineralwolle

Innenrohr 2-lagig Alu

 Gedämmtes, flexibles Zuluftrohr

 Dezente Verbrennungsluftversorgung durch Außenrohr in Ofenfarbe

 Flexible Luftführung

 Hochwertige Beschichtung

 Erhältlich in grau, schwarz und braun

 5-lagig

 Einzeln verpackt

 Länge Innenrohr 80 cm, Außenrohr 75 cm

 Passende Rosetten/Schlauchklemmen als Zubehör erhältlich

 Beschichtung/Dämmung hitzebeständig bis 200°C

ACHTUNG FACHREGELN

TR_OL

Die »TR_OL 2012 (Technische Regeln für Ofen- und Luftheizungsbau) besagt: »5.3 Dämmung von Verbrennungsluftleitungen: Um Kondensation von Raumluftfeuchtigkeit zu verhindern, müssen zugängliche Leitungen ausreichend gedämmt werden.«

ACHTUNG

DAZU PASST

Zuluftleitungen müssen in manchen Ländern/Bundesländern überprüf- bzw. revisionierbar sein.

Alle Aluflexrohre sind in hochwertigen Kartonagen verpackt, damit u. a. Reststücke wieder verpackt und bei der nächsten Montage verwendet werden können.

CB Außenluftgitter Siehe Seite 45 ff.

CB Steckverbinder Siehe Seite 87

CB Doppelklappe Siehe Seite 76 ff.

CB Aluflexrohr-Reduzierungen Siehe Seite 88

CB LAS-Ringspalt Siehe Seite 89

CB Stutzen für separaten Schacht Siehe Seite 89

TIPP

CB

ALU-ISOLIERFLEXROHRE – FARBIG BESCHICHTET

Ausführung: schwarz, grau, braun

CB ALU-ISOLIERFLEXROHR – 5-lagig, Länge 80 cm

Artikelnummer

afrevfliso50s

afrevfliso67s 67

afrevfliso60gr

afrevfliso67gr

CB ROSETTE – mit 2 Schlauchklemmen für Alu-Isolierflexrohr

Artikelnummer Ø mm Innenmaß Ø mm Außenmaß Listenpreis EUR

afrrofliso50s

afrrofliso60s

afrrofliso67s

afrrofliso80s

afrrofliso100s

afrrofliso125s

afrrofliso150s

afrrofliso50gr

afrrofliso60gr

afrrofliso67gr

afrrofliso80gr

afrrofliso100gr

afrrofliso150gr

afrrofliso50br

afrrofliso60br

afrrofliso67br

RAL-Farben

schwarz: RAL 1220

grau: RAL 1219

braun: RAL 1395

braun

CB ALU-ISOLIERFLEXROHRE – UNBESCHICHTET

Das CB Alu-Isolierflexrohr unbeschichtet wirkt dem Auskühlen der Verbrennungsluftleitung effektiv entgegen.

CB Alu-Isolierflexrohr unbeschichtet wurde als preiswerte Alternative für den Einsatz innerhalb der Ofenanlage (später nicht mehr einsehbare Bereiche) entwickelt. Damit Sie innerhalb der Ofenanlage größere Strecken überbrücken können, besitzt das Rohr eine Anwendungslänge von 120 cm. Das CB Alu-Isolierflexrohr unbeschichtet ist in den Durchmessern 100 mm bis 200 mm erhältlich.

 Gedämmtes, flexibles Zuluftrohr

 5-lagig

 Einzeln verpackt

 Überbrückt große Strecken durch Anwendungslänge 120 cm

 Preisvorteil durch Verzicht auf farbige Beschichtung

CB ALU-ISOLIERFLEXROHR – 5-lagig, Länge 120 cm

Außenrohr 2-lagig Alu Dämmschale aus Mineralwolle

Innenrohr 2-lagig Alu

CB ALUFLEXROHR STANDARD – ohne Dämmmung, Länge 60 – 250 cm

Artikelnummer Ø mm Innenmaß

CB UNIVERSAL-SCHLAUCHKLEMMEN

CB ALU KLEBEBAND – 50 mm breit, 45 lfm

Artikelnummer

ACHTUNG

TROL: Zuluftleitungen müssen überprüf- bzw. revisionierbar sein.

CB ALUFLEXROHRE ZUBEHÖR – SCHLAUCHKLEMMEN BESCHICHTET

Ausführung: schwarz, grau, braun

CB SCHLAUCHKLEMMEN – für farbig beschichtete Aluflexrohre

Artikelnummer Durchmesser

CB ALUFLEXROHRE ZUBEHÖR – STECKVERBINDER

Ausführung: verzinkt

CB STECKVERBINDER – für Aluflexrohre, Länge 85 mm

Artikelnummer

afrsv180vz

CB ALUFLEXROHRE ZUBEHÖR – REDUZIERUNGEN

Ausführung: verzinkt

Bei längeren Verbrennungsluftleitungen ist es ggf. ratsam den Durchmesser der Verbrennungsluftleitung größer als den Anschlussstutzen des Heizeinsatzes zu wählen. Durch diese Vorgehensweise können Widerstände in langen Verbrennungsluftleitungen ausgeglichen werden. Die Reduzierung für Aluflexrohre aus verzinktem Stahl sorgt hier für einen problemlosen Übergang verschiedener Flexrohrgrößen.

Zum Beispiel:

 Verbrennungsluftstutzen Heizeinsatz 150 mm – Verbrennungsluftleitung 160 mm oder 180 mm.

 Verbrennungsluftstutzen Heizeinsatz 125 mm – Verbrennungsluftleitung 150 mm oder 160 mm.

CB REDUZIERUNG – für Aluflexrohre

CB ALUFLEXROHRE ZUBEHÖR – STECKVERBINDER

ZUR REVISION Ausführung: verzinkt

Verbrennungsluftleitungen müssen in einigen Ländern/Bundesländern überprüfbar und revisionierbar sein. Aus diesem Grund enthält der CB Steckverbinder für Aluflexrohre eine Revisionsöffnung. Somit ist sichergestellt, dass die Verbrennungsluftzufuhr zur Feuerstätte überprüft und in regelmäßigen Abständen, z. B. vom Schornsteinfeger, gereinigt werden kann.

CB STECKVERBINDER – für Aluflexrohr mit Revision

Artikelnummer Durchmesser mm passend zu Aluflexrohr

TROL: Zuluftleitungen müssen überprüf- bzw. revisionierbar sein. ACHTUNG

WG: KMO

CB SCHORNSTEIN ANSCHLUSSSTUTZEN – LAS RINGSPALT

Ausführung: verzinkt

In vielen Fällen erhält die Ofenanlage ihre Verbrennungsluft über einen Schornstein mit Ringspalt (LAS Schornstein). Der CB Schornstein-Verbrennungsluftstutzen für LAS Ringspalt sorgt hierbei für eine optimale Montage des Aluflexrohres. Gerade bei isolierten Aluflexrohren gestaltete sich die Montage am Mantelstein in der Vergangenheit oft als schwierig. Durch die Verwendung des CB Schornstein-Verbrennungsluftstutzen kann die Montage nun problemlos durchgeführt werden. Alle CB Rosetten passen optimal zum Verbrennungsluftstutzen!

ZEITSPARPRODUKT

CB SCHORNSTEIN-VERBRENNUNGSLUFTSTUTZEN – LAS Ringspalt, passend für Aluflexrohr Standard und isoliert

Artikelnummer Ø mm Stutzen Außenmaß empf. Kernbohrung in mm passend zu Aluflexrohr Ø mm

verzinkt afrsvslas50vz

Listenpreis EUR

CB SCHORNSTEIN ANSCHLUSSSTUTZEN »SEPARATER SCHACHT«

Ausführung: verzinkt

In vielen Fällen erhält die Ofenanlage ihre Verbrennungsluft über einen Schornstein mit separatem Verbrennungsluftschacht. Der CB Schornstein-Verbrennungsluftstutzen für den separaten Schacht sorgt hierbei für einen optimalen Übergang vom eckigen Schacht, hin zur runden Verbrennungsluftleitung, Durchmesser 150 mm.

CB SCHORNSTEIN-VERBRENNUNGSLUFTSTUTZEN –für den separaten Schacht

Artikelnummer Durchmesser mm passend zu Aluflexrohr

Listenpreis

ZEITSPARPRODUKT

FUNKENSCHUTZPLATTEN

Ausführung: ESG-Sicherheitsglas

Das CB Funkenschutzplatten-Programm in Klarglas zeichnet sich durch die hochwertige Ausführung in gehärtetem ESG-Sicherheitsglas und dem breiten Facettenschliff aus. Jede CB Funkenschutzplatte ist für das optimale Handling dreifach geschützt verpackt. Alle komplette umfangreiche CB Funkenschutzplatten-Programm befindet sich im CB Lager Ungerhausen und ist damit innerhalb von kürzester Zeit lieferbar. Zusätzlich zum umfangreichen Basis-Sortiment sind nahezu alle Sonderformen- und Maße innerhalb von ca. 4-5 Wochen erhältlich. Alle geraden Sonderformen können im CB Manufaktur Online-Kalkulator innerhalb weniger Augenblicke berechnet werden.

6 mm gehärtetes

ESG-Sicherheitsglas

breiter Facettenschliff

Perfekt verpackt im Holzrahmen und Umkarton

Alle Platten im Lager CB verfügbar

Viele Formen und Größen

Sondermaße- und formen möglich

PERFEKT VERPACKT auch für den Paketversand

Schutzfolie

Robuster Holzrahmen

Stabiler Umkarton

CB GLAS FUNKENSCHUTZPLATTEN - RECHTECK

CB GLAS FUNKENSCHUTZPLATTEN - RUNDBOGEN Artikel-

FUNKENSCHUTZPLATTEN

Ausführung: Glas

CB GLAS FUNKENSCHUTZPLATTEN - TROPFENFORM

Artikelnummer Bezeichnung

Breite x Länge in mm Zeichnung

CB GLAS FUNKENSCHUTZPLATTEN - SEGMENTBOGEN

Artikel-

CB GLAS FUNKENSCHUTZPLATTEN - KREIS

Artikelnummer Bezeichnung

Breite x Länge in mm Zeichnung

Funkenschutzplatte mit Facette, Glas - Kreis

Ausführung: Glas

CB GLAS FUNKENSCHUTZPLATTEN - SONDERFORMEN

Artikelnummer

Starke Zusatzrabatte bei größerer Abnahmemenge auf Anfrage

FUNKENSCHUTZPLATTEN

Ausführung: Rohstahl gewachst

Funkenschutzplatten sind eine ideale Möglichkeit, um den Fußboden oder Wohnraum rund um die Feuerstätte vor Funkenflug oder einem möglichen Brand zuverlässig zu schützen. Sie sind aus robustem Rohstahl gefertigt und entsprechen den rechtlichen Brandschutzvorschriften. Durch die verschiedenen Größen und Formen lassen sie sich perfekt auf den Wohnstil sowie den jeweiligen Kaminofen abstimmen.

Funkenschutzplatten – Materialstärke 4 mm

Farbe Maße (B x H) cm

Artikelnummer Listenpreis EUR

Rohstahl gewachst Rechteck 110 x 49 fsre1149r 235,00

Rohstahl gewachst Rechteck 110 x 100 fsre1110r 335,00

Rohstahl gewachst Rechteck 110 x 110 fsre1111r 365,00

Rohstahl gewachst Rechteck 110 x 120 fsre1112r 395,00

Rohstahl gewachst Rundbogen 110 x 120 fsrb1112r 395,00

Rohstahl gewachst Segmentbogen 110 x 120 fssb1112r 395,00

Rohstahl gewachst Tropfenform 110 x 110 fstf1111r 365,00

Rohstahl gewachst Tropfenform 120 x 120 fstf1212r 420,00

CB ROHSTAHL PFLEGEPASTE

CB Rohstahl Pflegepaste

Farbe Inhalt Artikelnummer Listenpreis EUR

farblos 250 ml hwrsp25 22,60

Pflegepaste

WG: KMO

CB Rohstahl

FUNKENSCHUTZPLATTEN

Ausführung: Rohstahl gewachst

DIE GRÖSSEN

Rechteck 110 x 49

Segmentbogen 110 x 120

Rechteck 110 x 100

Tropfenform 110 x 110

Rechteck 110 x 120

Rechteck 110 x 110

Tropfenform 120 x 120

Rundbogen 110 x 120

CB HOLZREGALE

Ausführung: weiß, schwarz

Holz aufbewahren auf die schönste Weise

Durch die ausgefeilte Konzeption der Holzregale mit verdeckt installierten »Schlüssellöchern« kann das Holzregal bequem und stabil an der Wand befestigt werden. Hierbei ist der Anbau sowohl waagerecht als auch senkrecht möglich.

DIE GRÖSSEN

DIE FARBEN

PULVERBESCHICHTET WEIß PULVERBESCHICHTET

CB Holzregale 40 x 40 – Materialstärke 2 mm

Farbe

Maße (B x H x T) cm

Artikelnummer Listenpreis EUR

weiß 39 x 39 x 37 hr4040w 338,10

schwarz 39 x 39 x 37 hr4040s 338,10

CB Holzregale 40 x 120 – Materialstärke 2 mm

Farbe

CB Holzregale 40 x 80 – Materialstärke 2 mm

Farbe

39 x 78 x 37 hr4080w 414,00 schwarz 39 x 78 x 37 hr4080s 414,00

CB Holzregale 40 x 160 – Materialstärke 2 mm

Farbe Maße (B x H x T) cm

CB HOLZREGALE – KERAMIK- UND STEINAUFLAGEN

HINWEIS

Keramik- und Steinauflagen für Holzregale sind über die CB Manufaktur erhältlich. Preis und Materialien auf Anfrage.

CB HOLZLEGEN

Ausführung: schwarz pulverbeschichtet

CB Holzlegen – Materialstärke 4 mm

DIE GRÖSSEN

25 x 120 x 35 25 x 150 x 35 25 x 180 x 35

Die puristischen Stahlholzlegen gibt es mit 4 mm Materialstärke in drei verschiedenen Größen. Diese können flexibel in der Ofenanlage verbaut werden.

CB KUBUSSYSTEM – DIE ÜBERSICHT

Ausführung: weiß, schwarz

Das CB Kubussystem bietet durch seine zahlreichen Bestandteile, Größen, Zusatzmodule, Farben und Oberflächen schier unendliche Kombinationsmöglichkeiten. So kann für nahezu jede Ofenform und für jeden Anwendungsbereich der passende Kubus bzw. die passende Kubuskombination zusammengestellt werden. Kuben können als Holzlager, Nischen, als Revision, zur Beleuchtung als optisches Highlight etc. eingesetzt werden.

Das Kubussystem ist in 5 verschiedenen Größen erhältlich:

 22 x 22 cm

 22 x 32 cm

 32 x 32 cm

32 x 80 cm

32 x 120 cm

Das Kubussystem – die Bestandteile und Module:

 Kubus-Basismodul incl. 12 mm Rahmen weiß und schwarz

 Kubus-Rückwand weiß, schwarz und Edelstahl

 Kubus-Rückwand für Regalböden weiß und schwarz

 Kubus-Regalboden weiß und schwarz

 Kubus-Blendrahmen 24 mm weiß, schwarz und Edelstahl

 Kubus-Einbaubox verzinkt – nicht sichtbar

 Kubus-Luftmodul weiß und schwarz

 Kubus-Lichtmodul dimmbar weiß

 Kubus-Lichtmodul nicht dimmbar weiß

LICHT

 Setzen Sie Akzente – Schaffen Sie Blickpunkte

Bei immer geradlinigeren Ofenanlagen können mit dem Kubussystem gezielt perfekte Akzente in der Ofenanlage gesetzt werden.

 Vielfältige Varianten

Durch den modularen Aufbau und die Kombinationsmöglichkeiten von Kubuskorpus, Rückwand und schmalem bzw. breitem Blendrahmen lassen sich vielfältige Kubusvarianten kreieren.

 Schier unendliche Kombinationen

„Ein Kubus steht selten allein“ – die fünf verschiedenen Kubusgrößen lassen sich perfekt in der Ofenanlage zum „Gesamtkunstwerk“ zusammenstellen.

 Nischen und Holzlager

Die größeren Kuben können hauptsächlich als Holzlager, die kleineren als Nischen eingesetzt werden – durch angepasste Breiten können nahezu alle Kuben perfekt miteinander kombiniert werden.

 Das unverwüstliche Holzlager

Keine abgebrochenen und angeschlagenen Kanten mehr wie bei verputzten Holzlagern. Keine unansehlichen Verschmutzungen.

 Gerade Kanten und Fluchten für geradlinige Öfen

Gerade bei absolut geradlinigen Ofenanlagen ist es gestalterisch sehr wichtig, dass auch die Kanten und Fluchten der Nischen und Holzlager „100% stimmen“ – verputzt nahezu unmöglich – beim Kubus kein Problem.

 Die unsichtbare Revision

Durch die Einbaubox können alle Kuben auch als Revision verwendet werden.

 Ein anderer Style nach Jahren – kein Problem

Kuben und/oder Blendrahmen können in Kombination mit der Einbaubox problemlos nach Jahren ausgetauscht und so dem Ofen ein komplett neuer Style verliehen werden.

 Ausgefeilte Zusatzmodule die begeistern

Kubus beleuchtet, Kubus als Luftgitter, Kubus als Regalsystem

Kein Problem dank ausgefeilter Zusatzmodule!

CB KUBUS-BASISMODUL

Maße

22 x 22 x 16 kb2222w

22 x 32 x 20 kb2232w

32 x 32 x 20 kb3232w 231,10 kb3232s 231,10

32 x 80 x 35 kb3280w 369,80 kb3280s 369,80

32 x 120 x 35 kb32120w 483,20 kb32120s 483,20

CB KUBUS-RÜCKWAND ZU BASISMODUL

CB KUBUS-EINBAUBOX

CB KUBUS-EINBAUBOX – zu Kubus verzinkt

CB KUBUS-BLENDRAHMEN

CB LUFTMODUL – zu Kubus

CB KUBUS-REGALBODEN

CB KUBUS-REGALBÖDEN – zu Kubus-Basismodul

CB KUBUS-RÜCKWAND FÜR REGALBÖDEN

CB RÜCKWAND – für Regalböden

CB KUBUS RÜCKWAND – LED-TECHNIK

LED

CB KUBUSSYSTEM IM ÜBERBLICK

BASISMODUL RÜCKWAND

22 x 22 x16

Rückwand

weiß schwarz

22 x 32 x 20

Luftmodul

32 x 32 x 20

LED Lichtmodul

32 x 80 x 35

Regalbodenrückwand

32 x 120 x 35

Edelstahl weiß weiß weiß schwarz schwarz schwarz

REGALBÖDEN

BLENDRAHMEN EINBAUBOX

ohne schwarz weiß

Regalböden ohne EBR mit EBR

weiß schwarz

Edelstahl

KUBUSSYSTEM

CB LED-BELEUCHTUNGSSYSTEM

DIE KERAMISCHE LICHTLEISTE

 Die umlaufende, indirekte Beleuchtung befindet sich in der Schattenfuge. Keramik- und LED-Leiste sind perfekt aufeinander abgestimmt.

Die keramische Lichtleiste sorgt für eine dezente, indirekte Beleuchtung der Ofenanlage. Alle Bestandteile sind aufeinander abgestimmt.

DIE FEUERTISCHBELEUCHTUNG

DIE

 Die indirekte Beleuchtung unter dem Feuertisch befindet sich in der Schattenfuge. Keramik- und LED-Leiste sind perfekt aufeinander abgestimmt.

 Farbwechsel ganz nach Belieben – mit dem RGB-Conroller.

Die indirekte Beleuchtung des Feuertisches durch die CB Feuertischbeleuchtung. Einfach Clipshalterung anbringen, LED-Lichtleisten einclipsen – fertig.

KUBUSBELEUCHTUNG

 In folgenden Größen erhältlich: 22x22cm, 22x32cm, 32x32cm, 32x80cm, 32x120cm

LED Lichtmodule für die CB Kubusmodule. Alle Kubusgrößen können mit den LED Lichtmodulen ausgerüstet werden.

DIE NISCHENBELEUCHTUNG

 Mehrere Regale möglich

 Die Regalbreite ist variabel

 Regalhöhe 35 cm oder 75 cm

Perfekt beleuchtete Nischen einfach erstellen – mit der CB Nischenbeleuchtung.

Auch übereinander liegende, beleuchtete Regale können ohne Probleme realisiert werden.

DIE MÖGLICHKEITEN IM ÜBERBLICK

Öfen sind heutzutage nicht nur alleine zum Heizen da – es sind Möbelstücke. Moderne Designobjekte – oft im Mittelpunkt des Hauses. Dank modernster Beleuchtungstechnik und komplett aufeinander abgestimmter Systembauteile können Sie Ihre Ofenanlage nun durch perfekte Beleuchtungselemente zu einem wahren Schmuckstück in Ihrem Hause machen. Alle Beleuchtungs-Systemteile sind allein oder, je nach Geschmack, auch in Kombination miteinander einsetzbar. Alles ist aufeinander abgestimmt und montagesicher, alleine durch Steckverbindungen verbaubar.

DIE ÜBERSICHT

Die Einspeise-Box

 Netzteil: Anschluss 230 V AC

 Ausgang: 12 V DC max. 100 W

DIE KERAMISCHE LICHTLEISTE

DIEFEUERTISCHBELEUCHTUNG

 RGB-Controller Einstellung jeder gewünschten Farbe per Fernbedienung

DIEDIEKUBUSBELEUCHTUNG NISCHENBELEUCHTUNG

 3 x Anschluss für die LED-Beleuchtung mit verpolungssicheren Steckern vormontiert

Die Kabel

Alle Kabel sind steckfertig vormontiert. Verpolungssicher mit Stecker und Kupplung.

 Verbindungsleitung in verschiedenen Längen

 Flexibler Eckverbinder

 Y-Stecker zum Abzweigen

Kabeleinführung

Halte-Clips

Einbaubox einmauern

Keramikleiste einmauern

Clips ankleben

Kubus einschieben

Nischenleisten einmauern

LED-Leiste einclipsen

Rückwandmodul anstecken

LED-Leiste einclipsen

12 V LED-EINSPEISE-SET – mit Fernbedienung

Artikelnummer Maße cm Watt Listenpreis EUR eledess 23,5 x 23,5 x 10,5 100 356,20

CB LED-LEISTE 12 V

12 V LED-LEISTE – in Plexiglasrohr mit Stecker und Kupplung

Artikelnummer Länge LED cm Länge Gesamt* cm Watt Listenpreis EUR

elled30 30 32,5 2,2 61,30 elled50 50 52,5 3,6 74,70

* inkl. Stecker und Kupplung

CB LED-ZUBEHÖR 12 V

12 V LED-VERBINDUNGSKABEL – mit Stecker und Kupplung

Artikelnummer Länge cm Listenpreis EUR

12 V LED-CLIP

Artikelnummer Verwendung

Listenpreis EUR ezledcl1 zur Montage der LED-Leiste an Naturstein 1,90

12 V LED-VERTEILERKUPPLUNG (Y-Stecker) – zum Anschluss von zwei Verbrauchern

Artikelnummer Verwendung Listenpreis EUR ezledvk2 zum Anschluss von zwei Verbrauchern 28,50

ACHTUNG

12 V-LEDs sind nicht hitzebeständig → vor Erwärmung schützen!

Einzelne Leitungen sollten nicht länger als 3 m sein → Spannungsabfall! HINWEIS

CB LED KUBUS RÜCKWAND 12 V

12 V LED RÜCKWANDBELEUCHTUNGSMODUL – zu Kubus

Artikelnummer Maße cm Watt

PASST

CB Kubussystem Siehe Seite 98 ff.

CB BELEUCHTUNGSSYSTEM KERAMIK

KERAMISCHE LEISTE – zur indirekten LED-Beleuchtung

Artikelnummer Länge cm Listenpreis

KERAMISCHE NISCHENLEISTE – zur indirekten LED-Beleuchtung

Artikelnummer Länge cm

Listenpreis

KERAMISCHE LEISTE ANSCHLUSSSTÜCK – zur indirekten Beleuchtung

Listenpreis

Artikelnummer Länge cm

KERAMIKLEISTEN ECKE – 90 Grad, 6x6 cm Außenmaß

Artikelnummer Länge cm

Listenpreis

Durch die Boden-Kaltluftleiste lässt sich auf einfache Weise ein umlaufender Untertritt erstellen, durch welche die Luftzufuhr in die Ofenanlage erfolgt.

Bei immer geradlinigeren und moderneren Öfen ist dies die perfekte Möglichkeit ohne optisch störende Gitter die Luftzuführung sicherzustellen. Für die Ecken wurde eigens ein Eckelement entwickelt. Die Boden-Kaltluftleiste und das Eckelement sind statisch belastbar, d.h. die komplette Vormauerung kann auf diesen Elementen aufliegen.

Die Luftleisten enthalten bereits Klippaufnahmen für die CB LED Lichtleisten. Somit kann auf einfachste Weise eine beleuchtete Schattenfuge erstellt werden –das Highlight eines jedes Raumes!

CB KERAMISCHE BODENKALTLUFTLEISTE

Artikelnummer Länge cm Freier Querschnitt cm² Listenpreis EUR

HINWEIS

Abmessungen siehe S. 34. Technische Zeichnung auf Anfrage.

CB KERAMISCHE LUFTLEISTEN

CB KERAMISCHE LUFTLEISTE – llk = Kaltluft, llw = Warmluft

Artikelnummer Länge cm Freier Querschnitt cm² Listenpreis EUR

Ecke llew45k90 90° Keine Luftführung 111,30 llew45k135 135° Keine Luftführung 111,30

CB KERAMISCHE LÜFTUNGSNISCHE – inkl. LED-Beleuchtung

Artikelnummer Freier Querschnitt cm² Listenpreis EUR ekn2ll25 230 cm²/lfm. 743,80

CB

12 V LED EINSPEISE-SET – mit Fernbedienung

Artikelnummer Maße cm Watt Listenpreis

12 V LED-LEISTE – in Plexiglasrohr mit Stecker und Kupplung

Artikelnummer Länge cm Watt Listenpreis EUR

12 V LED-VERBINDUNGSKABEL – mit Stecker und Kupplung

Artikelnummer Länge cm

Listenpreis EUR

CB PRÄSENTATIONSSYSTEME

CB MUSTERSTÄNDER DOPPELKLAPPE UND ALUFLEXROHR

Artikelnummer Artikeltext

Nettopreis EUR msvlscb Musterständer Doppelklappe und Aluflexrohr Preis auf Anfrage

CB MUSTERKOFFER LUFTKLAPPENGRIFFE

Artikelnummer Artikeltext

Nettopreis EUR Musterkoffer Luftklappengriffe Preis auf Anfrage

CB PIZZA CASA PRÄSENTER

Artikelnummer Artikeltext

Nettopreis EUR Pizza Casa Präsenter Preis auf Anfrage

HINWEIS

Kann auf Anfrage leihweise zur Verfügung gestellt werden.

NATURSTEIN PRÄSENTATION

INFO: Die abgebildeten Präsentationsmöglichkeiten sind kostenlos erhältlich.

MUSTERSTÄNDER

Der CB Naturstein Musterständer beinhaltet 30 ausgesuchte Musterplatten im Maß 20 x 20 cm.

MUSTERBOXEN

Alternative Präsentation der 30 ausgesuchten Musterplatten in Holz-Musterboxen. Die Musterplatten (20 x 20 cm) sind einzeln erhältlich.

Bei den Preisen auf dieser Seite handelt es sich um Nettopreise. Kein Rabattabzug mehr möglich.

CB MANUFAKTUR

HOCHWERTIGE MATERIALIEN FÜR DEN OFENBAU

Die Zeiten, in denen eine Ofenanlage nur zum Heizen gedacht war, sind lange vorbei. Moderne Feuerstätten stellen heutzutage in vielen Fällen das optische Highlight eines Raumes dar. Sie schaffen sowohl vom Design, als auch von den verwendeten Materialien eine Verbindung zum kompletten Raumkonzept.

In der CB Manufaktur verarbeiten wir in einer der modernsten Fertigungen Europas individuelle keramische Materialien und Natursteine für den Ofenbau. Zusätzlich verarbeiten wir in unserer Stahlmanufaktur handverlesene Rohstahlplatten. Außerdem bieten wir – gerade für den Bereich Kaminofen – ESG-Sicherheitsglas als Funkenschutzplatte in jeder Sonderanfertigung an.

Ausführliche Informationen finden Sie im CB Manufaktur Katalog auf 60 Seiten.

Foto: Kachelofenbau Dötschel

Foto: LJ Diffusion SAS

Foto: Glutform GmbH

KERAMIK | NATURSTEIN | ROHSTAHL | GLAS

Entdecken Sie jetzt unseren CB Manufaktur Kalkulator. In den Materialien Keramik, Naturstein, Rohstahl und Glas-Funkenschutz können Sie sämtliche Bauteile für den Ofenbereich kinderleicht online und in kürzester Zeit kalkulieren. Jetzt Online-Zugangsdaten freischalten lassen unter: >> marketing@cb-tec.de

 Kalkulieren zu jeder Zeit - 24/7

 Sehr einfache Bedienung

 Ergebnisse in wenigen Schritten

 Individuelle Eingabe des persönlichen Rabatts

 Verwaltung der Kommissionen

Jetzt Code einscannen und unser Kalkulator Präsentations-Video ansehen!

 Komplette Materialübersichten mit Preiskategorien hinterlegt

Gerne kalkulieren wir – gerade bei komplexeren Bauteilen – für Sie!

ROHSTAHL

KERAMIK NATURSTEIN

MANUFAKTUR

CB SINTERKERAMIK – MATERIALIEN

Plattenmaße

Verfügbar

IRON FROST satin

PIETRA DI OSSO silk

SOFIA CUPRUM silk

BETON riverwashed

IRON GREY satin

CALACATTA silk

NEW YORK NEW YORK silk

BASALT BLACK satin

ARCTIC WHITE silk

BARRO satin

IRON CORTEN satin

ZAHA silk

KRATER riverwashed

JUST WHITE riverwashed PIETRA DI LUNA silk

NERO ZIMBABWE riverwashed

PHEDRA satin

IRON MOSS satin BETON

BASALT

Alle Materialien am Lager!

Alle Dekore verfügbar in 12 mm – zusätzlich in 8 mm: Sirius

Plattenmaße ca. 320 x 160 cm

Verfügbar in 12 mm

Plattenmaße ca. 320 x 150 cm

Verfügbar in 12 mm

EINZIGARTIGE KERAMIK - OBERFLÄCHEN

Keramische Oberflächen verleihen Ofenanlagen ein einzigartiges, hochwertiges Erscheinungsbild – von modern bis elegant. Dank ihrer besonderen Optik und herausragenden physikalischen Eigenschaften eignen sie sich ideal für vielfältige, anspruchsvolle Anwendungen.

TEMPERATURBESTÄNDIG

SÄURE- UND BASENBESTÄNDIG

LEICHT ZU REINIGEN BIEGEFEST

LEICHTGEWICHTIG

WASSERUNDURCHLÄSSIG

Alle Keramik-Oberflächen sind für Sie im Planungsprogramm „PALETTE CAD“ hinterlegt und verfügbar.

ANTIBAKTERIELL

Plattenmaße ca. 320 x 140 cm

URBAN ARGENTO satin

URBAN ANTRACITE satin

ROVERE BUCKSKIN structure

BERA ICE Soft

KENDO LIGHT Soft

BEREN BLACK Soft

MANUFAKTUR

GESAMTÜBERSICHT – NATURSTEIN MATT

Alle unsere Natursteine sind für Sie im Planungsprogramm „PALETTE CAD“ hinterlegt und verfügbar.

BIANCO LIMONE natura

GIALLO SAVONA natura

MARRONE VICENZA natura

natura

PANNONIA GRÜN natura

MARRONE SCAFATI linea retta

GIALLO MILANO brillante BLU MODENA brillante

NERO APRILIA brillante

NERO

brillante

Kunden-Nr. / Name

Datum

Gewünschter Fertigstellungstermin:

CB PLANUNGSSERVICE

Kommission / Bauvorhaben

Mitarbeiter / Planer

CB Planungsservice

CB Ofenplanung Grundpaket

(bestehend aus: Grundriss, 2-3 Ofenanimationen, Frontansicht, Angebot auf Kundenwunsch) mit vorgegebenem Wohnungsgrundriss

psgrn

psogrn ohne vorgegebenem Wohnungsgrundriss

pmip monolith / neocube / VAIO Individualplanung (Planung eines neocube, monolith, VAIO Heizkamins in einem individuellen Raum)

pspve Preis für Vorentwurf (Wird ein Vorentwurf zu einer Ofenplanung (Grundpaket) visualisiert, werden wieder 25,00 EUR gutgeschrieben. Die Anforderung ist aktiv durch den Kunden notwendig)

Preis für Ofen- bzw. Raumumplanung geringfügige Umplanung

psapw Darstellung der Ofenanlage von zwei gegenüberliegenden Seiten

psapz Aufpreis Ofenanlage in zwei getrennten Räumen

psapg Darstellung mit Galerie (Luftraum) 10,00

psaps Darstellung mit Schrägdach 10,00

psapt Darstellung mit Treppe 10,00

psaptv Anlage teils verkachelt

psapv Anlage nahezu bzw. voll verkachelt 60,00

psvpd Preis für Versand Palette-Datei 15,00

Wir bitten um Einreichung folgender Unterlagen:

• Ofengrundriss und Frontskizze mit Angabe von L/B/T/H

• Der Wohnraumgrundriss muss eine vollständige und leserliche Bemaßung enthalten

• Eventuell Nennung von Sonderwünschen

psapwob Wohnraumgrundriss ohne vollständige oder unleserliche Bemaßung (Der Grundriss muss ansonsten von uns über den Maßstab berechnet werden)

psapoob Ofen- bzw. Frontskizze ohne vollständige oder unleserliche Bemaßung (es sollten mindestens L/B/T/H angegeben werden)

psapex Schnellere Bearbeitungszeit auf Wunsch (innerhalb 48 Stunden) 50,00

psaph Ofenanlage mit integriertem Herd 60,00

psapdna Darstellung nach Aufwand und Absprache der Einrichtung nach Kundenfoto

Allgemeine Informationen:

• Die hier angefertigten Maßzeichnungen und Animationen dienen lediglich zur ungefähren, maßlichen Orientierung und Veranschaulichung. Auf unsere Empfehlung ist ein exaktes, örtliches Aufmaß und ein maßstabsgetreuer Ausführungsplan erforderlich.

• In der Standardvariante werden Wände, Türen, Fenster von uns in Weiß dargestellt, der Bodenbelag in Holzoptik und die Deckenhöhe ist mit 2,50 m festgelegt.

• Planungsdauer i. d. R. 6 Werktage

Alle Planungen des CB Planungsservice werden mit den Programm „PALETTE CAD“ erstellt.

Notizen / Telefongespräche:

Planung abgeschlossen am:

Bei allen dargestellten Preisen handelt es sich um Listenpreise. Preise zzgl. MwSt.

CB Produktübersicht - Outdoor

Outdoor Kitchen

23 Module | Modular & Individuell

Monolith Grillstation

3 Varianten | Original Monolith Kamado Grill

neocube-o

The Outdoor Fireplace | Einzigartig im Design

CeraKitchen

3 Größen | BeefWolf Gasgrill inside

Plancha

6-eckige Konzeption | Umfangreiches Zubehör

HEAzs

5 Größen | Infrarot-Strahlungsheizung

Tisch Klassik, Exklusiv

4 Größen | 2 Ausführungen

Loungetisch

2 Größen | 2 Ausführungen

Pflanztröge

4 Größen | Starke Mobilität

Beistelltische

3 Größen | Robust & langlebig

Sitzquader

2 Größen | 2 Ausführungen

Sichtschutz

2 Serien | Höchste Widerstandskraft

CB Group – Unternehmenswelt

Made in Germany

50 Jahre Erfahrung

Die CB GROUP vereint fünf spezialisierte Unternehmen, die gemeinsam ein leistungsstarkes Netzwerk bilden.

Jedes Unternehmen bringt seine einzigartige Stärke ein und trägt dazu bei, innovative Lösungen und hochwertige Produkte auf den Markt zu bringen – immer mit dem Anspruch, die Erwartungen unserer Kunden zu übertreffen.

CB-tec – Feuerstätten und Ofenzubehör, Verarbeitung von Keramik- und Natursteinplatten

CB Kollinger – Metallverarbeitung und Lösungen für den Ladenbau

CB Asia Pacific – Spezialisiert auf die Metallbearbeitung sowie Edelstahlbearbeitung

CB Parajsa – Naturstein- und Keramikverarbeitung und Montage von Ofenbau-Anlagen

CB Projekt – Bauprojekte mit Naturstein und Keramik

CB Group – Unternehmenswelt

WEITERE BRANCHENZWEIGE

HOCHWERTIGE BAUPROJEKTE MIT NATURSTEIN UND KERAMIK

KÜCHENARBEITSPLATTEN

NATURSTEIN | KERAMIK | QUARZ

CB-TEC – ARTIKELLISTE

afrevfl100br 82 afrevfl100gr 82 afrevfl100s 82 afrevfl125br 82 afrevfl125gr 82 afrevfl125s 82 afrevfl150gr 82 afrevfl150s 82 afrevfl50br 82 afrevfl50gr 82 afrevfl50s 82 afrevfl60br 82 afrevfl60gr 82 afrevfl60s 82 afrevfl67br 82 afrevfl67gr 82 afrevfl67s 82 afrevfl80br 82 afrevfl80gr 82 afrevfl80s 82 afrevfliso100br 85 afrevfliso100gr 85 afrevfliso100s 85 afrevfliso125br 85 afrevfliso125gr 85 afrevfliso125s 85 afrevfliso150gr 85 afrevfliso150s 85 afrevfliso50br 85 afrevfliso50gr 85 afrevfliso50s 85 afrevfliso60br 85 afrevfliso60gr 85 afrevfliso60s 85 afrevfliso67br 85 afrevfliso67gr 85 afrevfliso67s 85 afrevfliso80br 85 afrevfliso80gr 85 afrevfliso80s 85 afreviso100 86 afreviso125 86 afreviso150 86 afreviso160 86 afreviso180 86 afreviso200 86 afrevst100 86 afrevst125 86 afrevst150 86 afrevst160 86 afrevst180 86 afrevst200 86 afrevst80 86 afrkbgw50 86 afrkbst50 86 afrredu10080vz 88 afrredu125100vz 88 afrredu150125vz 88 afrredu180150vz 88 afrrofl100br 83 afrrofl100gr 83 afrrofl100s 83 afrrofl125br 83 afrrofl125gr 83 afrrofl125s 83 afrrofl150gr 83 afrrofl150s 83 afrrofl50br 83 afrrofl50gr 83 afrrofl50s 83 afrrofl60br 83 afrrofl60gr 83 afrrofl60s 83 afrrofl67br 83 afrrofl67gr 83 afrrofl67s 83 afrrofl80br 83

afrrofl80gr 83

afrrofl80s 83

afrrofliso100br 85

afrrofliso100gr 85

afrrofliso100s 85

afrrofliso125br 85

afrrofliso125gr 85

afrrofliso125s 85

afrrofliso150gr 85

afrrofliso150s 85

afrrofliso50br 85

afrrofliso50gr 85

afrrofliso50s 85

afrrofliso60br 85

afrrofliso60gr 85

afrrofliso60s 85

afrrofliso67br 85

afrrofliso67gr 85

afrrofliso67s 85

afrrofliso80br 85

afrrofliso80gr 85

afrrofliso80s 85

afrsk60165 86

afrsk60215 86

afrsk60325 86

afrskfl100br 87

afrskfl100gr 87

afrskfl100s 87 afrskfl125br 87

afrskfl125gr 87 afrskfl125s 87 afrskfl150gr 87 afrskfl150s 87 afrskfl50br 87

afrskfl50gr 87 afrskfl50s 87 afrskfl60br 87 afrskfl60gr 87 afrskfl60s 87 afrskfl67br 87 afrskfl67gr 87 afrskfl67s 87

afrskfl80br 87

afrskfl80gr 87

afrskfl80s 87 afrsv100vz 87 afrsv125vz 87 afrsv150vz 87

afrsv160vz 87

afrsv180vz 87 afrsv200vz 87

afrsv225vz 87

afrsv250vz 87

afrsv50vz 87

afrsv60vz 87

afrsv67vz 87

afrsv80vz 87

afrsvrp125vz 88

afrsvrp150vz 88

afrsvrp160vz 88

afrsvslas100vz 89

afrsvslas125vz 89

afrsvslas150vz 89

afrsvslas160vz 89

afrsvslas180vz 89

afrsvslas200vz 89

afrsvslas50vz 89

afrsvslas60vz 89

afrsvslas67vz 89

afrsvslas80vz 89

afrsvsss150vz 89

akh33s 42

akh33w 42

akh44s 42

akh44w 42

akh55s 42

akh55w 42

algqes 46 algqvz 46

algqw 46 algr100es 45 algr100vz 45

algr100w 45 algr125es 45

algr125vz 45 algr125w 45 algr150es 45

algr150vz 45 algr150w 45 algr160es 45 algr160vz 45 algr160w 45 algr180es 45 algr180vz 45 algr180w 45 algr50es 45 algr50vz 45 algr50w 45 algr60es 45 algr60vz 45 algr60w 45 algr67es 45 algr67vz 45 algr67w 45 algr80es 45 algr80vz 45 algr80w 45 algrh100es 46 algrh100w 46 algrh125es 46 algrh125w 46 algrh150es 46 algrh150w 46 algrh160es 46 algrh160w 46 algrh180es 46 algrh180w 46 algrh50es 46 algrh50w 46 algrh60es 46 algrh60w 46 algrh67es 46 algrh67w 46 algrh80es 46 algrh80w 46 dcpfm 11 dcpro130s 11 dcpro150s 11 dcpvs3 11 dcps 11 dcpw 11

dg2323s 35

dg2323w 35

dg3515s 35 dg3515w 35

dg3523s 35 dg3523w 35 dg4515s 35

dg4515w 35 dg4523s 35 dg4523w 35 dg4545s 35 dg4545w 35

dg5523s 35

dg5523w 35 dggfs 36 dggfw 36 dgh2323s 36 dgh2323w 36 dgh3515s 36 dgh3515w 36 dgh3523s 36 dgh3523w 36 dgh4515s

dgh4515w

dgh4523w

dgh4545s

dgh5523s

dmvls45

dzs55es

dzs55s 32

dzs55w 32

ebrpb2015s 29 ebrpb2015w 29

ebrpb2020s 29

ebrpb2020w 29

ebrpb2323s 29

ebrpb2323w 29

ebrpb2368s 29

ebrpb2368w 29

ebrpb2515s 29

ebrpb2515w 29

ebrpb3515s 29

ebrpb3515w 29

ebrpb3523s 29

ebrpb3523w 29

ebrpb4515s 29

ebrpb4515w 29

ebrpb4523s 29

ebrpb4523w 29

ebrpb4528s 29

ebrpb4528w 29

ebrpb5523s 29

ebrpb5523w 29

ebrpb5528s 29

ebrpb5528w 29 ekn2ll25 109 eledess 106 elled10 110 elled20 110 elled30 110 elled50 110 estrst4 50 ezledcl1 106

fk8ef245 61

fk8ef290 61

fk8ev145 61

fk8ev245 61

fk8g120 61

fk8g60 61

fk8mw1 61

fk8mw2 61

fk8uw1 61

fk8uw2 61

fk8vb1 61

fk8vb2 61

fkd10l1 58

fkd10r10 58

fkd6l1 58

fkd6r15 58

fsrb1112r 94

fsre1110r 94

fsre1111r 94

fsre1112r 94

fsre1149r 94

kblm2232w 101

kblm3232s 101 kblm3232w 101 kbrb3233s 101 kbrb3233w 101 kbrw2222es 100 kbrw2222s 100 kbrw2222w 100 kbrw2232es 100 kbrw2232s 100

kbrw2232w 100

kbrw32120es 100 kbrw32120s 100 kbrw32120w 100 kbrw3232es 100 kbrw3232s 100 kbrw3232w 100 kbrw3280es 100 kbrw3280s

fk5ag3150 59 fk5ag3160 59

fk5alg2es 59

fk5alg2w 59

fk5alg3es 59

fk5alg3w 59

fk5ao2100 59

fk5ao2125 59

fk5ao2160 59

fk5ao3150 59

fk5ao3180 59

fk5ao3200 59

fk5bd 59

fk5bz2 59

fk5bz3 59

fk5ef245 59

fk5ef290 59

fk5ef345 59

fk5ef390 59

fk5ev245 59

fk5ev345 59

fk5g120 59

fk5g60 59

fk5mw2 59

fk5mw3 59

fk5uw2 59

fk5uw3 59

fk5vb2 59

fk5vb3 59

fk8ag2150 61

fk8ag2160 61

fk8alg1es 61

fk8alg1w 61

fk8alg2es 61

fk8alg2w 61

fk8ao1100 61

fk8ao2125 61

fk8ao2150 61

fk8ao2160 61

fk8ao2180 61

fk8ao2200 61

fk8bd 61

fk8bz1 61

fk8bz2 61

fk8ef145 61

fk8ef190 61

fssb1112r 94 fstf1111r 94 fstf1212r 94 fw100a88i99 72 fw120s9ai8 75 fw150a88i99 72 fw30s7ai8 75 fw30s9ai8 75 fw50a88i99 72 fw50za88 72 fw60s7ai8 75 fw60s9ai8 75 fw70za88 72 fwk120s9aa8 75 fwk30s7aa8 75 fwk60s7aa8 75

hl25120s 97 hl25150s 97 hl25180s 97 hr40120s 96 hr40120w 96 hr40160s 96 hr40160w 96 hr4040s 96 hr4040w 96 hr4080s 96 hr4080w 96 hwrsp25 94

kb2222s 100

kb2222w 100

kb2232s 100

kb2232w 100

kb32120s 100

kb32120w 100

kb3232s 100

kb3232w 100

kb3280s 100

kb3280w 100

kbbr2222es 100

kbbr2222s 100

kbbr2222w 100

kbbr2232es 100

kbbr2232s 100

kbbr2232w 100

kbbr32120es 100

kbbr32120s 100

kbbr32120w 100

kbbr3232es 100

kbbr3232s 100

kbbr3232w 100

kbbr3280es 100

kbbr3280s 100

kbbr3280w 100

kbebr2222vz 100

kbebr2232vz 100

kbebr32120vz 100

kbebr3232vz 100

kbebr3280vz 100

kblm2232s 101

kghk1535s

kghk1535w

kghk1545s

kgpb4515s

kgpb4515w

kgpb4523s

kgpb4523w

kgpb4528w 27

kgpb5523s 28

kgpb5523w 27

kgpb5528s 28

kgpb5528w 27

kgpbhk1535s 28

kgpbhk1535w 27

kgpbhk1545s 28

kgpbhk1545w 27

kgpbhk2335s 28

kgpbhk2335w 27

kgpbhk2345s 28

kgpbhk2345w 27

klastled 107

kle90led 107

klled10 107

klled30 107

klled50 107

knlled35 107

knlled75 107

kr1919gdes 51

kr1919gds 51

kr1919gdw 51 kr1930gdes 51

kr1930gds 51

kr1930gdw 51

lb13s 39

lb13w 39

lb15d1es 41

lb15d1w 41

lb15d3es 42

lb15d3w 42

lbebr13s 39 lbebr13w 39

lfkdb100w 81 lfkdb125w 81 lfkdb150w 81 lfkdb160w 81 lfkdb180w 81 200w 81

lfkdv100vz 73

lfkdv125vz 73

lfkdv150vz 73

lfkdv160vz 73

lfkdv180vz 73 lfkdv200vz 73 lfks1df100 74 lfks1df125 74 lfks1df150 74 lfks1df160 74 lfks1df180 74 lfks1df200 74 lfks2df100 75 lfks2df125 75 lfks2df150 75 lfks2df160 75 lfks2df180 75 lfks2df200 75 lfks3df100 75 lfks3df125 75 lfks3df150 75 lfks3df160 75 lfks3df180 75 lfks3df200 75 lfkuv100vz 73 lfkuv125vz 73 lfkuv150vz 73 lfkuv160vz 73 lfkuv180vz 73 lfkuv200vz 73 lkapqdd1 71 lkapqdd2 71 lkapqdd3 71 lkapqdd4 71 lkapqdd5 71 lkaprdd1 70 lkaprdd2 70 lkaprdd3 70 lkaprdd4 70 lkaprdd5 70 lkeaqds 71

lkeaqdw 71 lkeas 70 lkeaw 70 lkmdqdd1 69 lkmdqdd2 69 lkmdqdd3 69 lkmdqdd4 69 lkvfmdqdd1 69 lkvfmdqdd2 69 lkvtqdd1 71 lkvtqdd2 71 lkvtqdd3 71 lkvtqdd4 71 lkvtqdd5 71 lkvtqdd6 71 lkvtrdd1 70 lkvtrdd2 70 lkvtrdd3 70 lkvtrdd4 70 lkvtrdd5 70 lkvtrdd6 70 ll100d1es 41 ll100d1w 41 ll100d2es 41 ll100d2w 41 ll100d3es 42 ll100d3w 42 ll100s 37 ll100w 37 ll30d1es 41 ll30d1w 41 ll30d2es 41 ll30d2w 41 ll30d3es 42

ll30d3w 42

ll30s 37

ll30w 37

ll45d1es 41

ll45d1w 41

ll45d2es 41 ll45d2w 41

ll45d3es 42

ll45d3w 42

ll45s 37 ll45w 37

ll60d1es 41

ll60d1w 41

ll60d2es 41

ll60d2w 41

ll60d3es 42

ll60d3w 42

ll60s 37

ll60w 37

ll68d1es 41

ll68d1w 41

ll68d2es 41

ll68d2w 41

ll68d3es 42

ll68d3w 42

ll68s 37

ll68w 37

ll76d1es 41

ll76d1w 41

ll76d2es 41

ll76d2w 41

ll76d3es 42

ll76d3w 42

ll76s 37

ll76w 37

ll88d1es 41

ll88d1w 41

ll88d2es 41

ll88d2w 41

ll88d3es 42

ll88d3w 42

ll88s 37

ll88w 37

llb50k 109

lle4482ls 40

lle4482lw 40

lle4482rs 40

lle4482rw 40

lle4867ls 40

lle4867lw 40

lle4867rs 40

lle4867rw 40

lle5577ls 40

lle5577lw 40 lle5577rs 40 lle5577rw 40

lle56s 40

lle56w 40

lleb90k 109

llebr100s 38

llebr100w 38

llebr30s 38 llebr30w 38

llebr45s 38

llebr45w 38

llebr60s 38

llebr60w 38

llebr68s 38

llebr68w 38

llebr76s 38

llebr76w 38

llebr88s 38

llebr88w 38

llebrwv100s 38

llebrwv100w 38

llebrwv30s 38

llebrwv30w 38

llebrwv45s 38

llebrwv45w 38

llebrwv60s 38

llebrwv60w 38

llebrwv68s 38

llebrwv68w 38

llebrwv76s 38

llebrwv76w 38

llebrwv88s 38

llebrwv88w 38

llew45k135 109

llew45k90 109 llk45k 109 llk71k 109

llw45k 109

llw71k 109

llwv100s 37

llwv100w 37

llwv30s 37 llwv30w 37 llwv45s 37 llwv45w 37

llwv60s 37

llwv60w 37 llwv68s 37 llwv68w 37

llwv76s 37

llwv76w 37

llwv88s 37 llwv88w 37

mpmok15f 55 mpmok5f 55 mpmos20f 55 mppus20f 52 mppusgf10 52 mppusgf50 52 mppusgr1 52 mppusmf5 52 msvlscb 111 nf1kg 67 pbpc10 67 pket5dbqd 65 pket5dbrd 65 pkoaqds 65 pkoaqdw 65 pkpbmgw 65 pkpbmvg1w 66 pkpbmvg2w 66 pkpbmvg3w 66 pkpbqdes 65

pkpbqds 65 pkpbqdw 65 pkpbrdmgw 65 pkqdes 65 pkqds 65 pkqdw 65 pkrdes 65 pkrds 65 pkrdw 65

rdb180ru 51 rdwfo12u 50 rdwfo13u 50 rdwfo14u 50 rdwfo15u 50 rdwfo16u 50 rdwfo18u 50

rdwfo20u 50 rdwfo25u 50 redu1816 50 redu2018 50 redu2520 50 rs1220ow 49 rs1220vz 49 rs2530ow 49 rs2530vz 49 rt2323etd1 34 rt2323etd2 34 rt2323etd3 34 rt2323etd4 34 rt4523abes 34 rt4523abs 34 rt4523abw 34 rt4523ztd1 34 rt4523ztd2 34 rt4523ztd3 34 rt4523ztd4 34 rtmv2323w 63

rtmv3030w 63

rtmv3440w 63 rtmv3449w 63 rtmv4040w 63 rtmv4148w 63 rtmv5050w 63 rtwd2323s 33

rtwd2323w 33

stb2015100 48

stb2015125 48

stb2015150 48

stb2020100 48

stb2020125 48

stb2020150 48

stb2020160 48

stb2323100 48

stb2323125 48

stb2323150 48

stb2323160 48

stb2323180 48

stb2323200 48

stb232350 48

stb232360 48

stb232380 48

stb23515125 48

stb23515150 48

stb23523100 48

stb23523125 48

stb23523150 48

stb23523160 48

stb24515125 48

stb24515150 48

stb24523100 48

stb24523125 48

stb24523150 48

stb24523160 48

stb24523180 48

stb24523200 48

stb2515100 48

stb2515125 48

stb2515150 48

stb3515100 48

stb3515125 48

stb3515150 48

stb3523100 48

stb3523125 48

stb3523150 48

stb3523160 48

stb3523180 48

stb3523200 48

stb4515100 48

stb4515125 48

stb4515150 48

stb4523100 48

stb4523125 48

stb4523150 48

stb4523160 48

stb4523180 48

stb4523200 48

tlklsch 49 tlsch 49 uwd2323vz 33 uwd3523vz 33 uwd4523vz 33 vk88kg 72 vk88st100 72 vk88vb 72 vletalgres 80 vletdk100 80 vletdk125 80 vletdk150 80 vletdk50 80 vletdk60 80 vletdk67 80 vletdk80 80 vletek100 80 vletek125 80 vletek150 80 vletek50 80 vletek60 80 vletek67 80 vletek80 80 vletpvc43 80 vlsdk100es 77 vlsdk125es 77 vlsdk150es 77 vlsdk50es 77 vlsdk60es 77 vlsdk67es 77 vlsdk80es 77 vlsek100es 78 vlsek125es 78 vlsek150es 78 vlsek50es 78 vlsek60es 78 vlsek67es 78 vlsek80es 78 vlsgv60es 79 vlsisomes 79 vlspvc100 80 wg2015es 30 wg2015esg 30 wg2015s 26 wg2015w 26 wg2020es 30 wg2020esg 30 wg2020s 26 wg2020w 26 wg2323es 30 wg2323esg 30 wg2323mesm 31 wg2323s 26 wg2323w 26 wg2515es 30 wg2515esg 30 wg2515mesm 31 wg2515s 26 wg2515w 26 wg3515es 30 wg3515esg 30 wg3515mesm 31 wg3515s

LÖSUNGEN FÜR DAS HANDWERK

CB-tec GmbH

Behaimweg 2

DE-87781 Ungerhausen

Tel.: +49 (0)8393 9469 - 0

Fax: +49 (0)8393 9469 - 999 info@cb-tec.de www.cb-tec.de

Bestellungen unter: bestellung@cb-tec.de

Irrtümer und Druckfehler vorbehalten. Bei den Preisangaben handelt es sich teilweise um Listenpreise, teilweise um Nettopreise. Alle Preise in Euro zzgl. gesetzl. MwSt. Stand 07-2026. Der fachgerechte Einbau der verschiedenen Produkte obliegt alleine dem ausführenden Betrieb. Bei allen angegebenen Maßangaben handelt es sich um „ca.-Angaben“. Bei der Angabe des „freien Querschnittes“ der einzelnen Gitter handelt es sich um „ca.-Angaben“. Der fachgerechte Einbau der verschiedenen Gitterelemente bzw. die Berechnung der erforderlichen Gittergrößen bzw. deren Anzahl obliegt alleine dem ausführenden Handwerksbetrieb. Hinweis: CB-tec weist ausdrücklich darauf hin, dass die ordnungsgemäße Montage der verschiedenen Verbrennungsluftsysteme bzw. wie und/oder ob VLS überhaupt eingebaut werden darf alleine in der Verantwortung des ausführenden Betriebs liegt. Es kann z. B. die Notwendigkeit bestehen, dass zusätzliche Luftzuführungen zur Verbrennungsluftversorgung der Ofenanlage, welche nicht verschlossen werden können parallel zum VLS zu installieren sind. Sicherheitsmechanismen (Steuerungen, zusätzliche Luftführung nicht absperrbar) die sicherstellen, dass es durch falsch eingestellte Klappen nicht zu Verbrennungsstörungen kommt, müssen – wenn erforderlich – durch den installierenden Betrieb eingebaut bzw. gemäß den gültigen Verordnungen und Fachregeln installiert werden. Die im Prospekt abgebildeten Skizzen und Animationen dienen lediglich zur Veranschaulichung der Modulfunktion stellen aber keinen Montagehinweise bzw. Montageempfehlung im Gebäude dar. Wie bzw. ob die beiden VLS Varianten eingebaut werden dürfen bzw. ob weitere nicht absperrbare, parallel zu führende Luftführungen zur Ofenanlage notwendig sind muss durch den installierenden Betrieb geklärt werden. Es wird keine vollständige Dichtigkeit erzielt.
