RG GANZGLASWAND
RG Ganzglaswand
Maximale Transparenz durch die Konzentration auf Glas als konstruktives Element. Die RG Ganzglaswand nimmt sich zurück und unterstützt die Architektur des Raumes. Sie besteht aus minimierten, horizontalen Profilen an Decke und Boden sowie großzügigen Glasscheiben, die durch eingepresste Dichtungen gehalten werden.
Das Wandsystem kann entsprechend den statischen und akustischen Anforderungen ein- oder zweischalig mit unterschiedlichen Glasstärken ausgeführt werden.
Die RG Ganzglaswand fungiert als Mittler zwischen starren architektonischen Rahmenbedingungen und flexiblen Innenausbausystemen.
Maximale Transparenz durch rahmenlose Konstruktion und Fugenverarbeitung mit transparentem Klebeband.
Reduzierte Konstruktion durch 25 mm und 45 mm Boden- und Decken profil.
Akustische Anforderungen bis zu 51 dB können in ein- oder zweischaliger Ausführung bei Raumhöhen bis zu 400 cm realisiert werden.
Die funktionale und gestalterische Durchgängigkeit des Bene Produktportfolios ermöglicht die Kombination mit allen Bene Wandsystemen. 1 2 5 6 3 4
Vielfältige Türlösungen für unterschiedlichste Einsatz bereiche, in ein- oder zweiflügeliger Ausführung ohne sichtbare Scharniere.

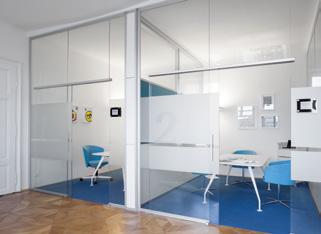

Laufprofil für die zargenlose Schiebetür direkt am Glas fixiert, Schiebetür schließbar auf Griffhöhe.
TECHNIK
BAUWEISE: einschalig und zweischalig
FLEXIBILITÄT: reversible Systemwand, einfache Nachrüstung
VERGLASUNG: Glasstärken von 10 mm, 12 mm, 16 mm
NIVELLIERBARKEIT: Toleranzausgleich an Boden +/-3 mm bzw. +/-15 mm und Decke +/-15 mm
NORM: ETAG 003
AKUSTIK / SCHALLSCHUTZ: einschalig: bis zu 38 dB (Rw) entspricht 1 x 16 mm VSG Akustik zweischalig: bis zu 51 dB (Rw) entspricht 2 x 16 mm VSG Akustik
FARBEN: Profile in Aluminium, natur eloxiert A6 / CO, pulverbeschichtet schwarz stumpfmatt ähnlich RAL 9005, sowie Sonderfarben auf Anfrage, Dichtung in schwarz oder hellgrau
WANDELEMENT, VERTIKALSCHNITTE
Deckenanschluss
Bodenanschluss
KNOTEN, ANSCHLÜSSE UND BANDRASTER
Unterschiedliche Knoten und Anschlusselemente ermöglichen Flexibilität in der Umsetzung von Kundenanforderungen unter Berücksichtigung der architektonischen Gegebenheiten. Die Verklebung der Gläser erfolgt mit einem transparenten VHB Klebeband. Der Bandraster aus Aluminium dient zur Verkabelung und zum Einbau von bauseitigen Schaltern und Steckdosen in Hohlraumdosen oder zum Anschließen an Trockenbauwände oder andere Bene Wandsysteme.
mit VHB Verklebung
Bandraster zum T-Anschluss an R-Plattform
JALOUSIEN ELEKTRISCH
Die elektrischen Horizontaljalousien werden in die zweischalige RG Ganzglaswand integriert. Durch die Synchronsteuerung laufen sie immer parallel auf gleicher Höhe. Wahlweise sind die 25 mm breiten Lamellen in den Farben schwarz, weiß, aluminium bzw. RAL auf Anfrage erhältlich.
Wandanschluss zweischalig
T-Stoss
90° Verbindung auf Gehrung
Lineare Verbindungen
90° Verbindungen (stumpf)
Variable 0 – 90° Verbindungen auf Gehrung
Dreiseitige / vierseitige Verbindungen
R-Plattform T-Anschluss an Bandraster einschalig
TÜROPTIONEN
ZARGENLOSE DREHTÜREN
Zargenlose Drehtür mit durchgehendem Türband für maximale Transparenz. Drehtüren raumhoch oder mit Überbau, ein- oder zweiflügelig zum Einbau in einschaliger Ganzglaswand.
Zargenlose Drehtüre raumhoch bis 300 cm Raumhöhe

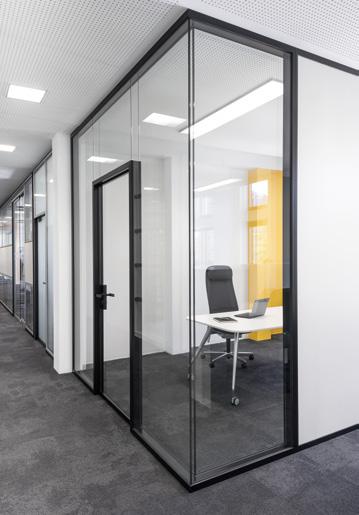

DREHTÜREN MIT ZARGE
Zweiflügelig mit Überbau, arretierbarem Stehflügel und optisch durchgehendem Türbandprofil bis 350 cm Raumhöhe
Drehtür mit Zarge, Absenkdichtung und durchgehendem Türband für hohe akustische Anforderungen. Ausführung raumhoch oder mit Glasüberbau, ein- oder zweiflügelig, zum Einbau in ein- und zweischalige Glaswand.
Raumhohe Glasdrehtüre mit Zarge bis 300 cm Raumhöhe
Zweiflügelige Drehtüre in Vollbau mit rahmenlosen Überbau bis 350 cm Raumhöhe
Glastürschloss
Innenliegender Schlosskasten mit Glasverklebung in schwarz oder hellgrau
Keine sichtbaren Scharniere durch ein durchgehendes Türband mit verdeckter Drehlagerung
ZARGENLOSE SCHIEBETÜREN
Zargenlose Schiebetüren überzeugen durch reduziertes Design und maximale Transparenz ohne Verzicht auf Funktionalität. Schiebetüren, raumhoch oder mit Überbau, Einfach- oder Doppelschiebetüren zum Einbau in einschaliger Ganzglaswand.
Schiebetüre raumhoch ohne vertikale Profile bis 300 cm Raumhöhe
Doppelschiebetüre mit Überbau und durchgehender, verschließbarer Griffleiste bis 350 cm Raumhöhe
Reduzierte, schlanke Laufschiene vermittelt Leichtigkeit und Eleganz
Schloss in ergonomischer Griffhöhe. Schließung in der Laufschiene lässt den Boden unberührt
TÜRSCHLIESSER
Türschließer können optional jederzeit auf der Glastüre angebracht werden. Bei Vollbautüren werden diese verdeckt im Türblatt integriert. Zusätzlich können sie mit einer Öffnungsbegrenzung und Rastfeststelleinheit zur mechanischen Feststellung versehen werden.
Deckenanschluss, Drehtür Glas mit Zarge, zweischalig, mit Überbau
Horizontalschnitt, Drehtür Glas mit Zarge einschalig
Bodenanschluss, Drehtür Glas mit Zarge, zweischalig, mit Überbau, mit Ausgleichsprofil und Bodendichtung
Horizontalschnitt, Drehtüre Vollbau mit Zarge zweischalig
11
TECHNISCHE DETAILS
Glaselement einschalig1
Glaselement zweischalig1
2 x 16 mm
Schiebetüren ein ügelig zargenlos (10 mm ESG)2
Schiebetür
mit
(Anbau
Schiebetüren zwei ügelig zargenlos (10 mm ESG)2
Drehtüren ein ügelig zargenlos2
Drehtür raumhoch oder mit Überbau (10 mm ESG)3
Drehtür raumhoch (12 mm ESG)
Drehtür mit Überbau (12 mm ESG)3
Drehtüren zwei ügelig zargenlos2
mit
mit
(12
Drehtüren ein ügelig mit Zarge4
(40 mm Vollbau)
Drehtür mit
Drehtür mit Überbau (40 mm Vollbau)3
Drehtüren zwei ügelig mit Zarge2
1 Die einschalige und zweischalige RG Ganzglaswand kann mit den Drehtüren der R-Plattform kombiniert werden
2 Einbau nur in die einschalige RG Ganzglaswand möglich
3 Höhe Überbau mind. 35 cm, max. 150 cm
4 Mit Bodendichtung
5 SSK 2 Türe
RG Ganzglaswand geprüft nach ETAG003
