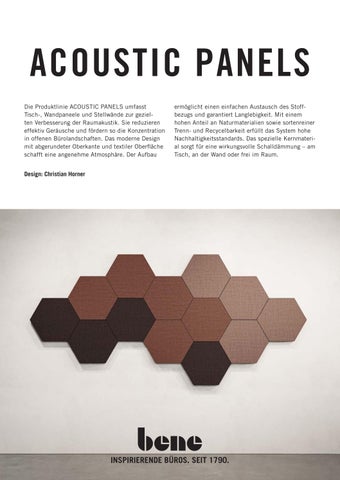

ACOUSTIC PANELS Die Produktlinie ACOUSTIC PANELS umfasst Tisch-, Wandpaneele und Stellwände zur gezielten Verbesserung der Raumakustik. Sie reduzieren effektiv Geräusche und fördern so die Konzentration in offenen Bürolandschaften. Das moderne Design mit abgerundeter Oberkante und textiler Oberfläche schafft eine angenehme Atmosphäre. Der Aufbau

ermöglicht einen einfachen Austausch des Stoffbezugs und garantiert Langlebigkeit. Mit einem hohen Anteil an Naturmaterialien sowie sortenreiner Trenn- und Recycelbarkeit erfüllt das System hohe Nachhaltigkeitsstandards. Das spezielle Kernmaterial sorgt für eine wirkungsvolle Schalldämmung – am Tisch, an der Wand oder frei im Raum.

Design: Christian Horner

INSPIRIERENDE BÜROS. SEIT 1790.

ACOUSTIC PANELS PRODUKTÜBERSICHT

PRODUKTÜBERSICHT Die ACOUSTIC PANELS Produktfamilie umfasst Tisch-, Wandpaneele und Stellwände. Detaillierte Informationen zu den einzelnen Varianten finden Sie auf den folgenden Seiten.

WANDPANEEL

TISCHPANEEL

ACOUSTIC Wandpaneel

T-Panel Acoustic

STELLWAND

ACOUSTIC Stellwand freistehend

ACOUSTIC Stellwand mit Tischanbindung

LEGENDE Orientierung Stoffausrichtung

2 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG ACOUSTIC WANDPANEEL

Husse: mit Klammern fix an Grundplatte (MDF Platte 8 mm) befestigt, Absorber: Holzweichfaserplatte 40 mm

Befestigungsmaterial

Am Ende des Lebenszyklus können nach dem Lösen der Klammern alle Bestandteile sortenrein voneinander getrennt und recycelt werden. 1

Die Montage ist im Preis enthalten.

Rückseite

DIMENSIONEN Rund

Eckig

Breite Höhe Tiefe

600 - 1.600 600 | 800 | 1.000 | 1.200 ca. 52

Breite Tiefe

Hexagonal

Ø 600 - 1.200 ca. 52

Breite Höhe Tiefe

600 520 ca. 52

Maße in mm

3 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG ACOUSTIC STELLWAND FREISTEHEND

Stoffhusse: mit Klettverschluss an der Basis

Absorber: Holzweichfaserplatte 40mm mit Holzrahmen

Fußausleger mit Gleitern: Stahl pulverbeschichtet in den Farben Schwarz (SZ), Weiß (WI) oder aluminiumfarbig (AL)

Rollen Ø 65 mm mit Bremse (optional)

Schrauben: in den Farben Schwarz (SZ) oder aluminiumfarbig (AL), Details zur Farbkonfiguration im Kapitel „Farbe Schrauben für Verbinder“

Bezüge erhältlich in den Stoffgruppen P0 - P5 lt. Bene Stoffkollektion. Stoffhusse ist bei Beschädigung oder Verschmutzung von einem Bene Service-Mitarbeiter tauschbar. 3 4

Die Husse ist nicht mit dem Plattenmaterial verklebt. Die einzelnen Bestandteile können am Ende des Lebenszyklus sortenrein voneinander getrennt und recycelt werden.

DIMENSIONEN Stellwand freistehend, mit fixen Fußausleger

Stellwand freistehend, mit Rollen

Stellwand freistehend, Vorbereitung für Verkettung

Farbe Abdeckkappe passend zum Fußausleger

12 Breite Höhe Stellwandstärke Gesamttiefe

600 - 1.200 1.005 - 1.720 ca. 42 342

Breite Höhe Stellwandstärke Gesamttiefe

600 - 1.200 1.005 - 1.720 ca. 42 432

Breite 600 - 1.200 Höhe 1.005 - 1.720 Stellwandstärke ca. 42

Maße in mm

4 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG ACOUSTIC STELLWAND MIT TISCHANBINDUNG 4

Stoffhusse: mit Klettverschluss an der Basis

Absorber: Holzweichfaserplatte 40mm mit Holzrahmen

Stellfuß (Höhenverstellbereich: +10 mm)

Schrauben: in den Farben Schwarz (SZ) oder aluminiumfarbig (AL), Details zur Farbkonfiguration im Kapitel „Farbe Schrauben für Verbinder“

Bezüge erhältlich in den Stoffgruppen P0 - P5 lt. Bene Stoffkollektion. Stoffhusse ist bei Beschädigung oder Verschmutzung von einem Bene Service-Mitarbeiter tauschbar. 2 3

Die Husse ist nicht mit dem Plattenmaterial verklebt. Die einzelnen Bestandteile können am Ende des Lebenszyklus sortenrein voneinander getrennt und recycelt werden.

DIMENSIONEN ACOUSTIC Stellwand mit Tischanbindung Stellwand gerade

Stellwand mit schräger Kante (Winkel 80 °)

80°80°

Breite Breite Höhe Stellwandstärke

800 - 2.456 (Anbau besucherseitig) 600 - 1.200 (Anbau links / rechts) 1.005 - 1.200 ca. 42

Breite 600 - 1.200 Höhe 1.005 - 1.200 Stellwandstärke ca. 42

Maße in mm

5 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG BESCHLAGSET FÜR ACOUSTIC STELLWAND MIT TISCHANBINDUNG FÜR FIXE TISCHE nur besucherseitig

besucherseitig / links und rechts

Nicht zulässig

Die seitlichen Stellwände benötigen immer eine besucherseitige Stellwand und können nicht für sich alleine stehen.

Wird mittels Adapter (Winkel) an die Tischplatte oder Konsole (je nach Tischtyp) geschraubt. Die Anzahl der Adapter richtet sich nach der Tischbreite oder Tischtyp. Das Spaltmaß kann variabel eingestellt werden (2 - 20 mm).

Verbinder für Eckanwendung. Details zu den Verbindern siehe Kapitel „Verbinder für ACOUSTIC Stellwände“.

6 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG BESCHLAGSET FÜR ACOUSTIC STELLWAND MIT TISCHANBINDUNG FÜR ELEKTRISCH HÖHENEINSTELLBARE / RASTOMAT TISCHE nur besucherseitig

besucherseitig / links und rechts

Nicht zulässig

Die seitlichen Stellwände benötigen immer eine besucherseitige Stellwand und können nicht für sich alleine stehen.

3 B

A A

B A B 3

Adapter Abstandshalter

Im Montageset für die besucherseitige Anbindung sind jeweils zwei Abstandshalter (Farbe schwarz) und zwei Adapter (Farbe schwarz, weiß oder aluminiumfarbig) für die Säulen enthalten. Bei einer besucherseitigen Montage werden die Abstandshalter am besucherseitigen Paneel in bodennähe montiert, um ein konstanten Abstand sicherzustellen.

Werden Paneele besucherseitig sowie links und rechts eingesetzt, erfolgt die Montage der Abstandshalter an den seitlichen Paneelen. Bei den Beschlägen für die Säule kann das Spaltmaß variabel eingestellt werden. Nur bei der ACOUSTIC Stellwand mit besucherseitiger Anbindung ist im Lieferumfang folgendes enthalten: · 2 Stück Adapter A für Säule (WI, AL, SZ) · 2 Stück Abstandshalter B (SZ) Bei der linken / rechten Anbindung sind die Abstandshalter B des besucherseitigen Paneels zu verwenden - siehe Skizze oben.

Verbinder für Eckanwendung. Details zu den Verbindern siehe Kapitel „Verbinder für ACOUSTIC Stellwände“.

Durch den Einsatz von Abstandhaltern kann der Abstand vom Tisch zur Stellwand konstant eingehalten werden. Das Mindestmaß von 25 mm zwischen Stellwand und Tisch darf nicht unterschritten werden, um Quetsch- und Klemmgefahren durch bewegliche Teile zu vermeiden. Bei elektrisch höhenverstellbaren Tischen sind die Abstandhalter standardmäßig im Lieferumfang enthalten. Sie können flexibel entweder an der seitlichen Stellwand oder an der besucherseitigen Stellwand montiert werden. Dank der Einkerbungen ( 6 ) im Metallteil lassen sich die Abstandhalter einfach auf den gewünschten Abstand anpassen (aufbiegen) sowie problemlos an der Stellwand anschrauben und unter dem Stellfuß des Fußauslegers positionieren.

7 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG VERBINDER FÜR ACOUSTIC STELLWÄNDE (freistehend und mit Tischanbindung) Verbinder aus Metall, pulverbeschichtet in den Farben Schwarz (SZ), Weiß (WI) oder Aluminiumfarbig (AL). Die Verbinder können bei Bedarf auch nachträglich nachgerüstet werden. ÜBERSICHT VERBINDER Details zur Anwendung der Verbinder finden Sie auf der nächsten Seite. Linear-Verbinder

Eck-Verbinder

T-Verbinder

X-Verbinder

Der Winkel bei Linar- und Eck-Verbinder ist frei wählbar.

FARBE SCHRAUBEN FÜR VERBINDER Die Farbe der Schrauben für die Verbinder kann in pCon unter „Fußausleger / Verbinder“ in Schwarz oder Aluminiumfarbig konfiguriert werden. Bei Auswahl der Farbe Weiß werden lediglich die Fußausleger in Weiß ausgeführt; die Schrauben für die Verbinder sind in diesem Fall Aluminiumfarbig. Die Farben von Verbinder und Schrauben können unabhängig voneinander konfiguriert werden. Aluminiumfarbig

Schwarz

Weiß

Fußausleger in Weiß; Schrauben Aluminiumfarbig

8 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG VERBINDER FÜR ACOUSTIC STELLWÄNDE (freistehend und mit Tischanbindung) Verbinder aus Metall, pulverbeschichtet in den Farben Schwarz (SZ), Weiß (WI) oder Aluminiumfarbig (AL). Die Verbinder können bei Bedarf auch nachträglich nachgerüstet werden. Linear- und Eckverbinder Der Winkel der Verbindung ist frei wählbar.

Linearanwendung

Eckanwendung

T-Verbinder

ACOUSTIC Stellwand freistehend

ACOUSTIC Stellwand mit Tischanbindung

X-Verbinder

ACOUSTIC Stellwand freistehend

ACOUSTIC Stellwand mit Tischanbindung

9 © Bene GmbH, 08/2026

ACOUSTIC PANELS PLANUNGSHINWEISE

PLANUNGSHINWEISE Bei der Planung freistehender Stellwände ist zu beachten: Wird eine freistehende Stellwand als Einzelelement verwendet, sind immer zwei Fußausleger erforderlich. Wird die freistehende Stellwand hingegen im Verbund mit weiteren Stellwänden eingesetzt und über Verbinder mit den benachbarten Elementen verbunden, ist pro Stellwandelement ein Fußausleger ausreichend. Wird das nächste Element im 90°-Winkel angebunden, benötigen dieses Element keinen Fußausleger wenn es mindestens eine Schenkelbreite von 700 mm aufweist. Eine U-Aufstellung mit 3 Elementen die an den Ecken mit Verbindern fix verschraubt ist, benötigt keine Fußausleger zur Stabilisierung, wenn die kurzen Schenkel mindestens 700 mm lang sind und im 90°-Winkel angebunden werden.

LINEARE VERKETTUNG

ECK VERKETTUNG 90 °

ECK VERKETTUNG ÜBER 90 ° 90°

90°

min. 700 mm

90°

90° min. 700 mm

min. 700 mm

90°

ACOUSTIC PANELS PLANUNGSHINWEISE

PLANUNGSHINWEISE ECK VERKETTUNG min. 700 mm

min. 700 mm

NICHT ZULÄSSIG Nicht zulässig ist die Montage einer Stellwand ohne dazwischenliegender 90°-Ecke bzw. ohne Fußausleger.

11 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG

3 1

Stoffhusse: mit Klettverschluss an der Basis

Absorber: Holzweichfaserplatte 40mm mit Holzrahmen

seitlich: Kartonstreifen, oben: Kartonhalbschale, die Kartoneinlagen dienen zur Kantenverstärkung

Bezüge erhältlich in den Stoffgruppen P0 - P5 lt. Bene Stoffkollektion. Stoffhusse ist bei Beschädigung oder Verschmutzung von einem Bene Service-Mitarbeiter tauschbar.

2 3

Die Husse ist nicht mit dem Plattenmaterial verklebt. Die einzelnen Bestandteile können am Ende des Lebenszyklus sortenrein voneinander getrennt und recycelt werden.

Hinweis: Das wiederkehrende Anlehnen oder Belasten im Kantenbereich kann zu Deformationen führen. Weder die akustische Wirksamkeit noch die Produktqualität werden dadurch beeinträchtigt und stellen somit keinen Reklamationsgrund dar.

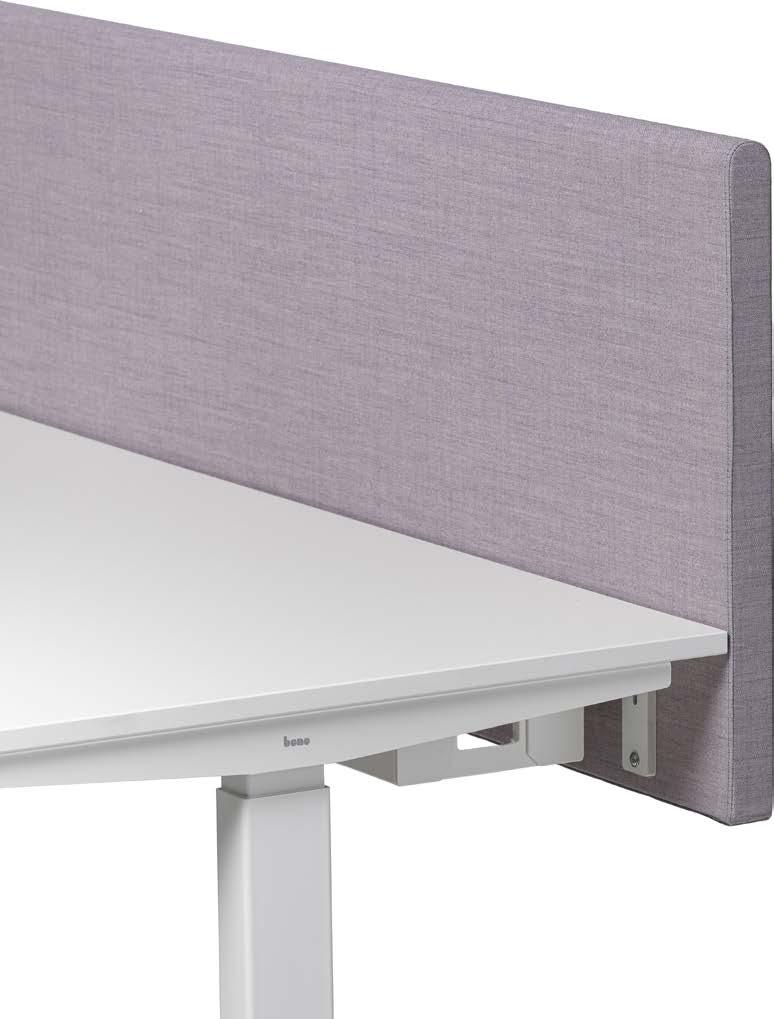

T-Panels verwendbar für Workstation, Workbench und LEVEL (LIFT) (PURE) (TWIN) Familie.

DIMENSIONEN PANELTYPEN BESUCHERSEITE / BESUCHERSEITE SEITLICH LEVEL / LEVEL PURE

WORKSTATION

Anbindung mit 2 mm / 20 mm Spalt Paneelbreite 800 - 2.000

Anbindung zentral auf Verbindungsstrebe (TWIN) Paneelbreite 800 - 2.000

Anbindung mit 2 mm / 20 mm Spalt Paneelbreite 800 - 2.400

Unterkanten- / Oberkantenhöhe 568 / 1.005

Unterkanten- / Oberkantenhöhe 436 / 1.005

Unterkanten- / Oberkantenhöhe 590 / 1.005

568 / 1.135

590 / 1.135

PANELTYPEN BESUCHERSEITE WORKBENCH

PANELTYPEN SEITLICH / VORNE / LINKE UND RECHTE SEITE

Anbindung im Plattenspalt Paneelbreite 800 - 2.000

Anbindung mit 2 mm / 20 mm Spalt Paneelbreite 600 - 1.000

Unterkanten- / Oberkantenhöhe 715 / 1.005

Unterkanten- / Oberkantenhöhe 590 / 1.005

715 / 1.135

590 / 1.135

Maße in mm

12 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG MÖGLICHE ANBAUPOSITIONEN DES PANELS AN DIE TISCHSEITEN

Tischplattenform

hinter Platte mit 2 mm Spalt

hinter Platte mit 20 mm Spalt

Workstation

B, BL, BR, L, R, BS

Workbench

LEVEL (LIFT) (PURE) Familie

LIFT-Säule

Tischplattenform

im Plattenspalt

fixe Säule

zentral auf Verbindungsstrebe

LEVEL LIFT (PURE) TWIN

LEVEL (PURE) TWIN

≤ 5 mm Luft

≤ 15 mm Luft

LIFT-Säule

Tischplattenform

fixe Säule

hinter Platte mit 20 mm Spalt

LEVEL (LIFT) (PURE) TWIN 1

LEVEL (PURE) TWIN

LEVEL LIFT TWIN / LEVEL LIFT PURE TWIN Spalt zwischen Tischplatte und T-Panel Acoustic max. ≤ 5 mm möglich LEVEL TWIN / LEVEL PURE TWIN Spalt zwischen Tischplatte und T-Panel Acoustic max. ≤ 15 mm möglich

SEITENDEFINITION TISCHPLATTE / PLATTENFORMAUSRICHTUNG Die abgebildeten Plattenformen sind in linker Ausführung dargestellt. Rechte Ausführungen sind spiegelbildlich dazu. Besucherseite (B) Besuch erseite seitlich (BS)

seitlich (S) Nutzerseite (N)

Besucher seite seitlich (BS) vorne (V)

Besucherseite (B) seitlich (S)

Besucherseite (B) linke Seite (L)

Nutzerseite (N)

rechte Seite (R) Nutzerseite (N)

Besucherseite links (BL)

Besucherseite rechts (BR) rechte Seite (R)

linke Seite (L)

vorne (V)

Nutzerseite (N)

PANELÜBERSTÄNDE Das Panel kann in unterschiedlicher Orientierung um die angegebenen Maße vergrößert oder verkleinert werden.

max. +200 mm

max. -100 mm

max. +200 mm

13 © Bene GmbH, 08/2026

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG MESSUNGSERGEBNISSE A obj

Frequenz f [Hz]

[m ]

100 125 160

0,4 0,5 0,7

200 250 315

0,8 1,0 1,1

400 500 630

1,3 1,7 2,0

800 1.000 1.250

2,0 2,1 2,1

1.600 2.000 2.500

2,2 2,3 2,3

3.150 4.000 5.000

2,3 2,3 2,4

Äquivalente Schallabsorptionsfläche (frei aufgestellt) nach ISO 354:2003.¹

Äquivalente Schallabsorptionsfläche / Objekt,AA obj,, m m22 Äquivalente Schallabsorptionsfläche / Objekt, obj

5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0

125

250

500

1000

2000

4000

Frequenz,f,f,Hz Hz Frequenz,

Prüffläche Einzelelement mit 2.000 x 570 mm.

Bestimmung des praktischen Schallabsorptionsgrades αp nach ISO 11654. 1 Bewerteter Schallabsorptionsgrad αw 0,90, Absorberklasse = A. αp

125 250 500

0,25 0,70 0,85

1.000 2.000 4.000

0,90 1,00 1,00

1,0 Praktischer Schallabsorptionsgrad,α Praktischer Schallabsorptionsgrad, αpp

Frequenz f [Hz]

0,8

0,6

0,4

0,2

0,0 125

250

500

1000

2000

4000

Frequenz,f,f,Hz Hz Frequenz,

Bestimmung des Schallabsorptionsgrades αs im Hallraum nach ISO 354:2003. 1 Frequenz f [Hz]

αs

100 125 160

0,16 0,19 0,34

200 250 315

0,56 0,75 0,78

400 500 630

0,82 0,83 0,91

800 1.000 1.250

0,88 0,92 0,95

0,2

1.600 2.000 2.500

0,94 1,00 1,04

0,0

3.150 4.000 5.000

0,99 1,03 1,07

Schallabsorptionsgrad,αs Schallabsorptionsgrad, αs

1,2

1,0

0,8

0,6

0,4

125

250

500

1000

2000

4000

Frequenz, Hz Frequenz, f, f,Hz

Auf Anfrage stellen wir gerne die detaillierten Prüfberichte zur Verfügung.

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

FARBEN & MATERIALIEN Folgende Materialien und Farben sind für dieses Produkt verfügbar.

Produkt

Stoff P0 - P5

Aluminiumfarbig

Schwarz

Weiß

• . . . . . . . . . . verfügbar, Preis lt. Produktdatenblatt - . . . . . . . . . . nicht verfügbar

ACOUSTIC Wandpaneel

•

ACOUSTIC Stellwand freistehend

•

T-Panel Acoustic

•

Verbinder (Stahl pulverbeschichtet)

•

Verbinder Schrauben (Stahl verzinkt)

•

Fußausleger (Stahl pulverbeschichtet)

•

Enthaltene Farbdarstellungen, Einschränkungen zu Farb- und Plattenkombinationen sowie zulässige Kollektionen  siehe Folgeseiten oder Produktdatenblatt „Farben & Materialien“

ACOUSTIC PANELS PRODUKTBESCHREIBUNG

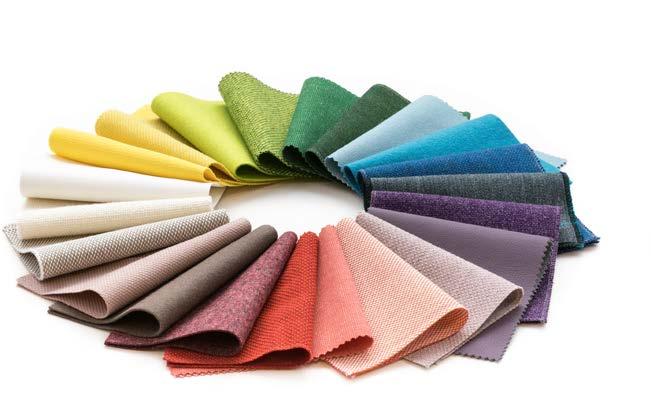

FARBEN & MATERIALIEN STOFF

Verschiedene Kollektionen stehen als Bezugsmaterial zur Verfügung: Xtreme Plus, Urban Plus, Inn, Era, Step, Step Melange, Soft Next, Remix, Mainline Flax, Focus, Panama, Bonsai Reboot, Fiord, Steelcut, Assam, Focus Melange, Artisan, Steelcut Trio, Hallingdal, Elle, Coda. Nähere Infos zu den einzelnen Stoffkollektionen finden Sie unter www.bene.com. Unsere Outdoor-Stoffe können auch auf Produkten für den Innenbereich eingesetzt werden. Das bedeutet jedoch nicht, dass die Indoor-Produkte dadurch für den Outdoor-Einsatz geeignet sind.

STAHL PULVERBESCHICHTET

Weiß

Aluminiumfarbig

Schwarz

ACOUSTIC PANELS NACHHALTIGKEIT

NACHHALTIGKEIT Vom Pflichtenheft bis zur Serienreife fließen immer ökologische Anforderungen in den Entwicklungsprozess ein. Dazu gehören die Auswahl umweltverträglicher Materialien wie zum Beispiel CoC-zertifizierter Hölzer aus nachhaltig bewirtschafteten Forstbeständen, die Verwendung von Recyclingwerkstoffen oder der verstärkte Einsatz nachwachsender Rohstoffe. Um eine hohe Recyclingfähigkeit unserer Produkte zu garantieren, verzichten wir so weit wie möglich auf Verbundmaterialien und entwickeln zerlegbare Möbel. Materialkennzeichnung, Reparierbarkeit und eine lange Lebensdauer der eingesetzten Komponenten sind ebenfalls wichtige Anforderungen an das Produktdesign. Aber auch die Zerleg- und Rezyklierbarkeit nach Lebensende der Produkte sind wichtige Kriterien.

NACHHALTIGE ROHSTOFFE Für Bene ist der Einsatz folgender Komponenten selbstverständlich: · formaldehydarme Spanplatten · formaldehydarme Leime · Wasserlacksysteme · recyclingfähige Stoffe · Materialien mit hohen Recyclinganteilen · PVC-freie Kunststoffe

Bene garantiert, dass seine Produkte frei sind von: · CMR-Stoffen · halogenierten Lösungsmitteln in Kunststoffen · chlorierten Kohlenwasserstoffen · Schwermetallpigmenten · Materialien mit Azo-Farbstoffen · Beschichtungen mit biozider Wirkung (zum Beispiel Holzschutz mittel, Pestizide)

BEITRAG ZU GEBÄUDEZERTIFIZIERUNGEN Im Rahmen der ökologischen Gebäudezertifizierung tragen auch Einrichtungssysteme wie Möbel und Trennwände zur Erreichung eines guten Ergebnisses bzw. einer höheren Punktzahl bei. Die Produkte von Bene können einen Beitrag zu LEED, WELL Building Standard, DGNB, BREEAM etc. leisten. Kriterien sind beispielsweise Umweltproduktdeklarationen, Innenraumluftqualität, Akustik und Umnutzungsfähigkeit.

T-PANEL ACOUSTIC Ökologische Kennzahlen · 100 % sortenreine Trennbarkeit · 100 % Recyclefähigkeit · 90,4 % Anteil an nachwachsenden Rohstoffen · 86,1 % Verwendung von recycelten Produktionsmaterialien

Beispielkonfiguration · B 1600 x H 369 mm · Gesamtgewicht 4,3 kg

Materialien

Massivholz 0,60 kg / 13,87 % Synthetische Faser 0,42 kg / 9,62 % Holzweichfaserplatte 3,31 kg / 76,51 %

Für jede Standard-Produktkonfiguration können Umwelt-Produktdeklarationen (Lifecycle Data Sheet / LCDS) bereitgestellt werden. Diese werden basierend auf EN ISO 14040, 14044 und der geltenden Produktkategorienregel des internationalen EPD®-Systems UN CPC 3811, 3812 und 3814 erstellt. Die LCDS enthalten den Product Carbon Footprint (PCF) entlang des gesamten Lebenszyklus (von der Wiege zur Wiege). Umweltinformationen Bene: https://bene.com/de/bene/nachhaltigkeit
