RV STELLWAND Rahmenlose Konstruktion, schlanke Bauweise, exaktes und unsichtbares Fugenbild. In offenen Büroformen und verdichteten Bürolayouts gewinnen raumgliedernde Wandelemente an Bedeutung. Gemeinsam mit anderen raumprägenden Elementen wie T-Panels, Regalen und Schränken gliedert und strukturiert die RV Stellwand Bereiche für Konzentration, Kooperation und Kommunikation. Sie können unabhängig von der vorgegebenen Gebäudestruktur als eigenständige Zonen inszeniert werden.

Technisch ist die RV Stellwand ein flexibles, leicht aufrüstbares Baukastensystem aus MonoblockModulen. Höchste Variabilität durch frei wählbare Höhenraster und Materialkombinationen. Hochwertige Materialien wie Furnier oder Melamin, Stoff, Glas, Acrylglas lassen sich für einzelne Module gezielt einsetzen und kombinieren. Die RV Stellwand bietet funktionalen Mehrwert bei höchster Flexibilität und Individualität.

INSPIRIERENDE BÜROS. SEIT 1790.

RV STELLWAND PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG 1

Stellteller: bei Basismodul inkludiert, 10 mm + 20 mm nivellierbar

Fußausleger: für bessere Stabilität, bei freistehenden Elementen zwingend notwendig, zu Stellteller möglich, bei linearem Weiterbau ohne L-, T- oder X-förmig anschließenden RV Elementen ist bei jedem Elementstoß ein weiterer Fußausleger zu definieren, mit oder ohne Rollen, Basismodul wird um die Länge der Rollen verkürzt, Farbe: Aluminium pulverbeschichtet

Basismodul: Melamin, Furnier, Stoff, Glas satiniert

Aufbaumodul: Melamin, Furnier, Stoff, Glas, Acrylglas

Organisationsprofil: an der Oberkante jedes Moduls möglich, bei freistehendem Element (Fußausleger auf beiden Seiten) nicht zulässig, Farbe: AL Aluminium, Breite: 400 - 2.400 mm, Organisationselemente zum Einhängen  Produktdatenblatt „Accessoires“

Abschlussmodul: Melamin, Furnier, Stoff, Glas, Acrylglas

Verbinder: mit Schrauben befestigt

Aluminiumrahmen / Abdeckprofil: jedes Modul hat einen Aluminiumrahmen, dieser kann mit einer Abdeckung gewählt werden, Ausführung ABS-Kunststoff, Farbe (farbig): WI Weiß, AM Aluminium oder BS Basalt

Modulverbindung

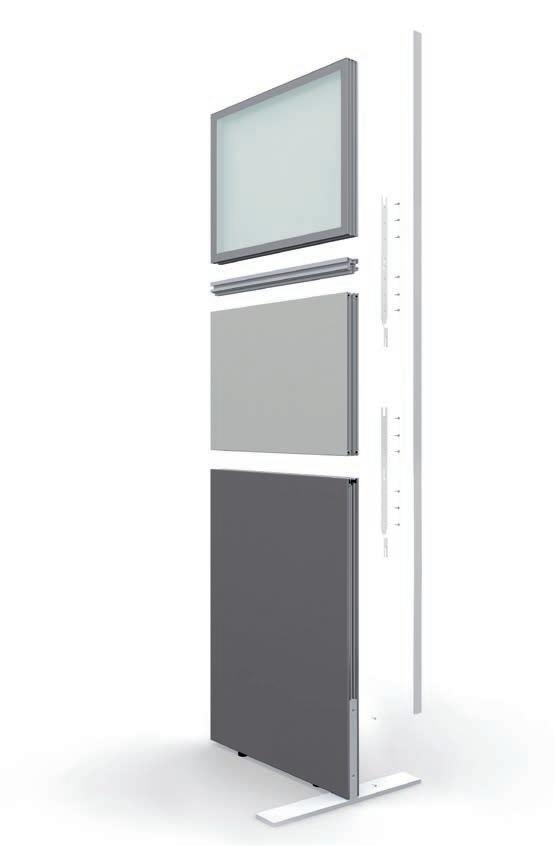

KONSTRUKTION Modulelemente in Melamin, Furnier, Stoff, Glas oder Acrylglas werden beidseitig mit dem Rahmen verklebt und ermöglichen so die optisch rahmenlose Konstruktion. Ein vierseitig gleiches Konstruktions- und Verbindungsprinzip gewährleistet größtmögliche Flexiblität. Durch einen rahmengeführten Verbinder lassen sich beliebig viele Stellwandmodule aneinander reihen. Das Verbindungsprinzip ist in der Fläche nicht sichtbar. Außenliegende Kanten werden durch ein Abdeckprofil in schwarz, weiß oder aluminium geschlossen.

Die Kunststoff Abdeckprofile sowie alle Verbinder sind in der Modulkonstruktion inkludiert und müssen nicht zusätzlich bestellt werden.

2 © Bene GmbH, 08/2026

RV STELLWAND PRODUKTBESCHREIBUNG

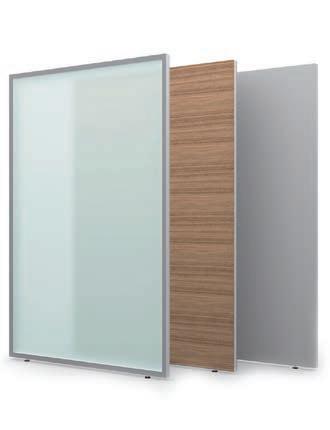

PRODUKTBESCHREIBUNG OBERFLÄCHENAUSFÜHRUNG SPANPLATTENMODUL Material: 2x 12 mm Spanplatten mit Melaminoberfläche oder 2x 12,5 mm Spanplatte mit Furnieroberfläche, zu Block verpresst, Tiefe 38 mm Nennmaße: Basis und Aufbaumodul 400 - 2.400 mm, Abschlussmodul 600 - 2.400 mm Das Modul kann auf der einen Front mit Melaminoberfläche und auf der anderen Front mit Furnieroberfläche ausgeführt werden.

STOFFMODUL Material: 2x 5 mm Weichfaserplatten, mit Stoff bespannt und auf 25 mm Spanplatte geschraubt, Tiefe 38 mm Nennmaße: Basismodul 400 - 2.400 mm, Aufbaumodul und bei Abschlussmodul 400 - 2.400 mm, wobei das Modul ab einer Breite von über 2.000 mm zweiteilig ist Das Modul muss auf beiden Fronten mit Stoff bespannt sein.

Akustikausführung Anstelle der Weichfaser- und Spanplatte kommt ein 2x 10,5 mm dicker Akustikschaum mit einer 16 mm Spanplatte dazwischen. Basismodul von Breite 400 - 2.000 mm und Höhe 720 - 1.170 mm und bei Aufbaumodul von 400 - 2.400 mm und Höhe 390 - 800 mm. Bei Abschlussmodul Höhe 195 - 800 mm möglich. Organisationsprofil und Pultplatte in Kombination mit Akustikausführung nicht zulässig.

GLAS-. ACRYLGLASMODUL Material: 2x 4 mm Glas ESG oder 2x 4 mm Acrylglas, auf Aluminiumprofilrahmen geklebt, Tiefe 36 mm Nennmaße: Breite 400 - 2.400 mm Das Modul kann auf der einen Front mit Acrylglas und auf der anderen Front mit Glas ESG ausgeführt werden.

Verunreinigungen von Glaszwischenräumen bei 2-schaligen Stellwandsystemen Glasverklebung und Rahmen auf welcher das Glas verklebt wird, sind nicht zu 100% abgedichtet und es kann dadurch vorkommen, dass kleinste Insekten oder Staubpartikel in diese Zwischenräume eindringen und im Glaszwischenraum sichtbar liegen bleiben. Desweiteren ist die 2-schalige Verglasung keine Isolierglasverglasung. Durch das Raumklima (Klimatisierung) oder aufgrund des Einflusses baulicher Gegebenheiten (Eingangsbereich, Schleusenbereich zwischen außen und innen) auf das Raumklima verursachte Veränderung der Luftfeuchtigkeit, Taupunkt und in Schlieren, Kondenswasser, Schmierfilme im Glaszwischenbereich resultierend, stellen keinen Gewährleistungsfall und Reklamationsgrund dar. Eine Entfernung und Reinigung der Stellwandzwischenräume bei Glasmodulen sind aufgrund der Verklebung nicht möglich. Auf Kundenwunsch gegen Verrechnung, Tausch der Stellwand möglich.

3 © Bene GmbH, 08/2026

RV STELLWAND PRODUKTBESCHREIBUNG

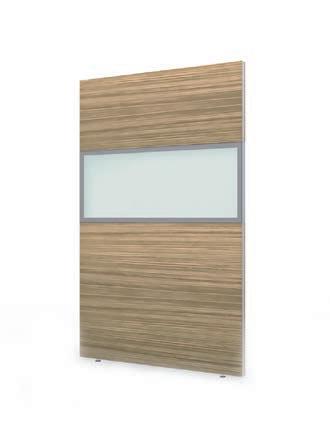

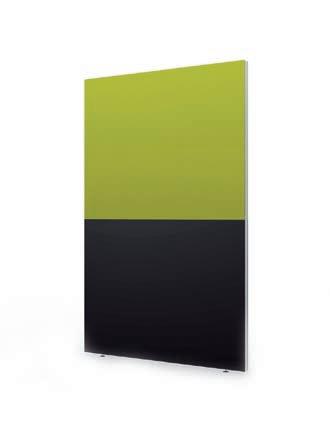

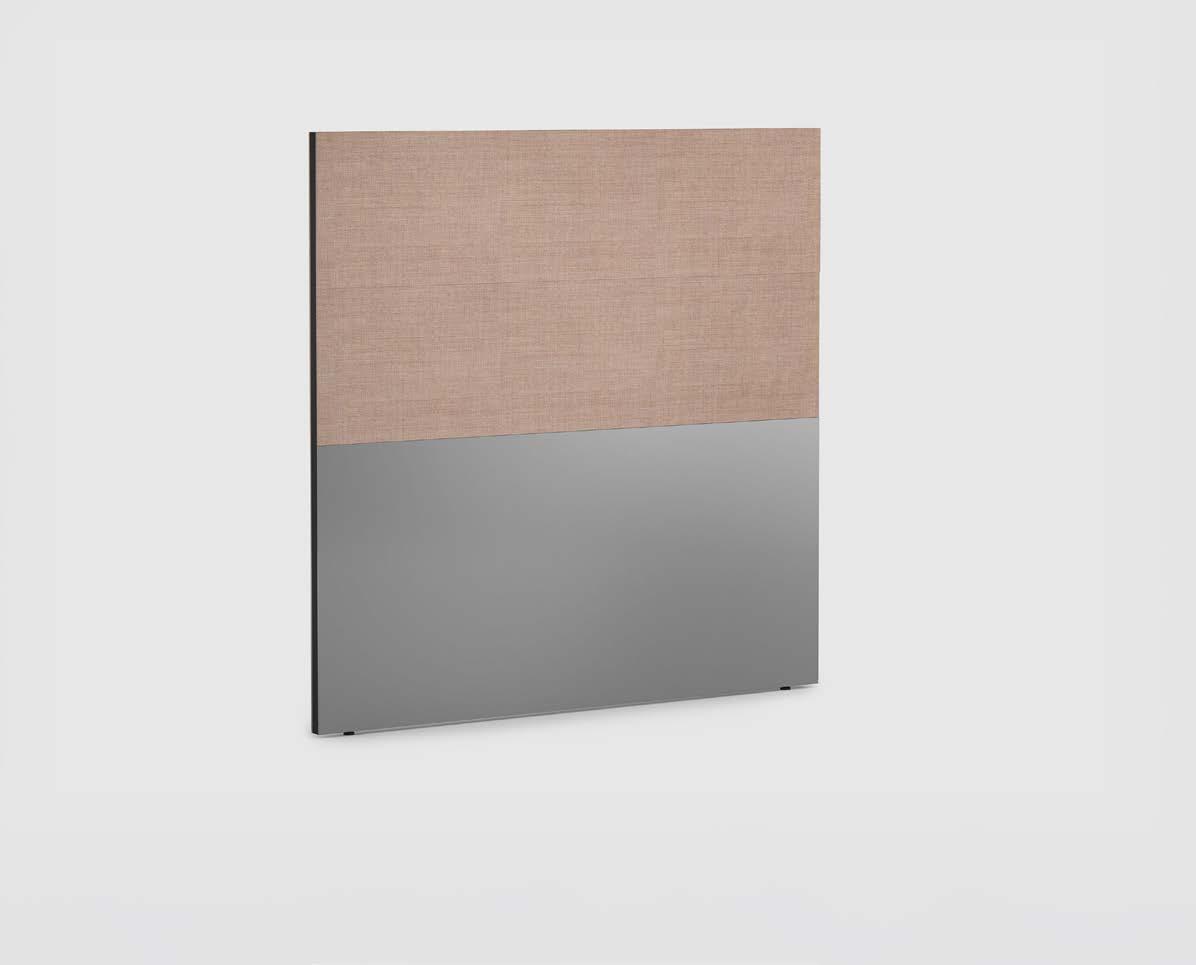

PRODUKTBESCHREIBUNG VORSCHLAGSTYPEN Die RV Vorschlagstypen (Typ 1 - 3) setzen Standards bei Fugenhöhen und Abmessungen und ermöglichen eine abgestimmte Kombination mit den Tisch- und Stauraumprodukten. Tabellenmaße in mm.

•

195 - 800

1.520

•

720 - 1.325

740

•

mit Knoten links und rechts je Front

•

1.170

max. Belastung

je Front

1.720

720 - 1.170

RV Fach 320 mm

720 - 1.720

720 - 1.170

Organisationselemente

720 - 1.720

Basismodul

Organisationsprofil (260 mm)

Glas

Furnier

Basismodul

Stoff

Melamin

Ausführung

laut Standardfugenraster

Fugenhöhen

min. - max.

Modulhöhen

min. - max.

Gesamthöhen

Typ 1 •

•

30 kg

50 kg

•

30 kg

50 kg

•

30 kg

50 kg

•

30 kg

50 kg

•

Typ 2 Abschlussmodul Basismodul

915 - 1.520

•

Typ 3 Abschlussmodul Aufbaumodul

1.305 - 1.520

Basismodul

Typ 1

195 - 410

1.520

•

30 kg

50 kg

390 - 605

1.130

•

30 kg

50 kg

720 - 935

740

•

30 kg

50 kg

Typ 2

•

Typ 3

4 © Bene GmbH, 08/2026

RV STELLWAND PLANUNGSHINWEISE

PLANUNGSHINWEISE L-KNOTEN

T-KNOTEN

400 mm

Bei dieser Planung ist ein Fußausleger erforderlich, optional kann die RV Stellwand auch mit einem Einhängefach konfiguriert werden.

5 © Bene GmbH, 08/2026

RV STELLWAND OPTIONEN

OPTIONEN SCREEN Aus Acrylglas 6 mm, Höhen 195 bis 390 mm und Breiten 800 - 2.400 mm. Wird auf das oberste Modul oder auf das oberste Modul mit Organisationsprofil aufgesetzt. Bei freistehendem Element (Fußausleger auf beiden Seiten) nur bis Höhe 1.520 mm zulässig.

ORGANISATIONSELEMENTE PULTPLATTE Ablageelement, auch elementübergreifend möglich, jedoch maximal über 3 Elemente. Spanplatte 19 mm, wahlweise mit Monokante oder 13 mm Compactplatte, Tiefe 310 mm und in den Breiten 600 - 2.400 mm. Maximale Belastung 10 kg Bei freistehendem Element (Fußausleger auf beiden Seiten) nicht zulässig. Pultplatte in Kombination mit Akustikausführung nicht zulässig.

GARDEROBENSTANGE In den Längen 800 - 1.600 mm erhältlich. Aus Stahl, Oberfläche CR Chrom. Maximale Belastung 80 kg je Stange. Nicht an Glas-, Acrylglas- oder Akustikmodul montierbar.

Weitere Organisationselemente wie Magnettafel, Pinntafel oder Einhängeboard  Preisliste „Accessoires“

VERBINDUNGSELEMENTE ECKKNOTEN Der Eckknoten ist ein Aluminium-Strangpressprofil in der jeweiligen Elementhöhe und wird für 90°-Winkel-Verbindungen benötigt. Wahlweise kann der Eckknoten auch verkabelt werden, dabei muss die Fugenteilung des Nachbarelements angegeben werden. ABS-Abdeckprofil und Abdeckkappe sind in den Farben WI Weiß, AM Aluminium und BS Basalt erhältlich.

Vertikale und horizontale Modulverbindung Die vertikale und horizontale Modulverbindung erfolgt mittels mitgelieferter Verbindungsbeschläge, die das Zusammenfügen und Spannen der Module ermöglichen. Dabei werden Verbindungsstäbe in die dafür vorgesehene Nut des Rahmenprofils eingeschoben und verschraubt.

6 © Bene GmbH, 08/2026

RV STELLWAND OPTIONEN

OPTIONEN ANBINDUNG Anbindung sowohl an eine RV Stellwand als auch an KX und K2 Stauraum möglich. Anbindung an RV Stellwand Bei der Stellwand werden flächig zwei Verbindungselemente auf das Modul geschraubt und anschließend wird das anzubauende Element über die Verbindungsteile in die Wand eingehängt. An ein Glasmodul ist die Anbindung nicht möglich. Anbindung an Stauraum Bei der Stauraumanbindung kann die RV Stellwand an Schränke seitlich und rückseitig befestigt werden. Anbindung erfolgt wie bei Stellwandanbindung.

Anbindung an Mauerwerk Anbindung auch an Mauerwerk möglich, wobei aufgrund der Wandunebenheiten eine Massivholzleiste an das Mauerwerk befestigt wird. An dieser Leiste werden zwei Verbindungsteile aufgeschraubt und die Stellwand eingehängt.

Anbindung an Tisch mit Universaladapter und Stellwandwinkel Anbindung an Tischzarge mittels Universaladapter und Stellwandwinkel bzw. Stellwandanbindungswinkel seitlich grundsätzlich an allen Tischen an allen Seiten außer Nutzerseite möglich. Mit 2 oder 20 mm Spalt, laut untenstehender Tabelle.

Mögliche Positionen und Positionsbezeichnungen der Tischanbindung Universaladapter und Stellwandwinkel

Front 2 Pos 1

Front 2 Pos 2

Front 1 Pos 1

Front 1 Pos 2

Stellwandanbindungswinkel seitlich Front 2 Pos 1

Front 2 Pos 2

Front 1 Pos 1

Front 1 Pos 2

Seitendefinition Tischplatte / Plattenausrichtung Die abgebildeten Plattenformen sind in linker Ausführung dargestellt. Rechte Ausführungen sind spiegelbildlich dazu. Besucherseite (B) Besucherseite seitlich (BS)

(BS) seitlich (S)

Nutzerseite (N)

Besucherseite (B)

(B) (S)

(V)

rechte Seite (R)

linke Seite (L)

(N)

vorne (V)

Nutzerseite (N)

Besucherseite rechts (BR)

Besucherseite links (BL) (L)

(R) (N)

Universaladapter und Stellwandwinkel bzw. Stellwandanbindungswinkel seitlich Workstation B,BS, L, R, V, S, BL, BR B,BS, L, R, V, S, BL, BR

7 © Bene GmbH, 08/2026

RV STELLWAND FARBEN & MATERIALIEN

FARBEN & MATERIALIEN Folgende Materialien und Farben sind für dieses Produkt verfügbar.

Produkt

Melamin

Furnier

Stoff (P0-P5) 1

ESG Sicherheitsglas

Acrylglas, bunt

Acrylglas, weiß / bunt

Chrom

• . . . . . . . . . . verfügbar, Preis lt. Produktdatenblatt - . . . . . . . . . . nicht verfügbar

Module

•

Screen

•

Pultplatte

•

Garderobenstange

•

Optionen

zulässige Stoffkollektionen der Preisgruppen  „Farben & Materialien“, Stoffkollektionen Übersicht

Enthaltene Farben und Farbdarstellung  „Farben & Materialien“

RV STELLWAND FARBEN & MATERIALIEN

FARBEN & MATERIALIEN MELAMIN

MW Weiß

MQ Office Weiß

MSW Schneeweiß

MC Canvas

MP Platin

MA Aluminium

MH Steingrau

TM Schlamm

MS Schiefer

MD Urban Grau

MB Basalt

MJG Jadegrün

EZ Eiche Vicenza

MEK Eiche Kendal

MAK Ahorn Klassik

MBK Buche Klassik

NG Nuss Grau

MNP Nuss Pavia

RV STELLWAND FARBEN & MATERIALIEN

FARBEN & MATERIALIEN FURNIER

EF Eiche Natur 1

EY Eiche Sylt 1

EG Eiche Grau 1

ER Eiche Amaretto 1

EV Eiche Vulkano 1

NF Amerik. Nuss 1

NR Nuss Siena 1

NB Nuss Umbra 1

NA Nuss Anthrazit 1

KD Kastanie Natur 1

KP Kastanie Braun 1

KQ Kastanie Grau 1

AK Kanad. Ahorn 1

BJ Bambus 1

BG Buche Grau 1

BU Buche Natur 1

Furniere auch in matter Ausführung erhältlich.

ACRYLGLAS WEISS

ACRYLGLAS BUNT

GLAS

GLAS SATINIERT

PW Weiß satiniert

PC Rauch

KS Klarglas

ST Weiß satiniert

STAHL VERCHROMT

CR Chrom

RV STELLWAND FARBEN & MATERIALIEN

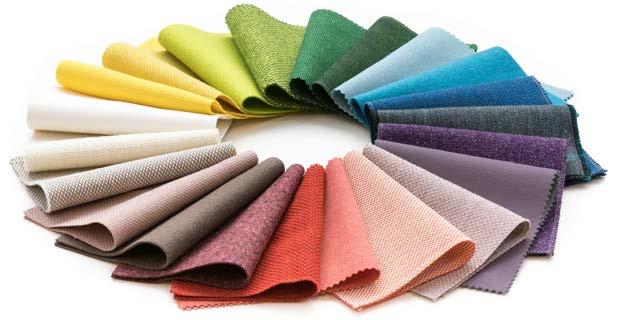

FARBEN & MATERIALIEN STOFF

Verschiedene Kollektionen stehen als Bezugsmaterial zur Verfügung: Xtreme Plus, Urban Plus, Inn, Era, Step, Step Melange, Soft Next, Remix, Focus, Bonsai Reboot, Panama, Fiord, Steelcut, Assam, Focus Melange, Artisan, The Cool, Steelcut Trio, Hallingdal, Elle, Coda. Nähere Infos zu den einzelnen Kollektionen finden Sie unter www.bene.com. Unsere Outdoor-Stoffe können auch auf Produkten für den Innenbereich eingesetzt werden. Das bedeutet jedoch nicht, dass die IndoorProdukte dadurch für den Outdoor-Einsatz geeignet sind.
