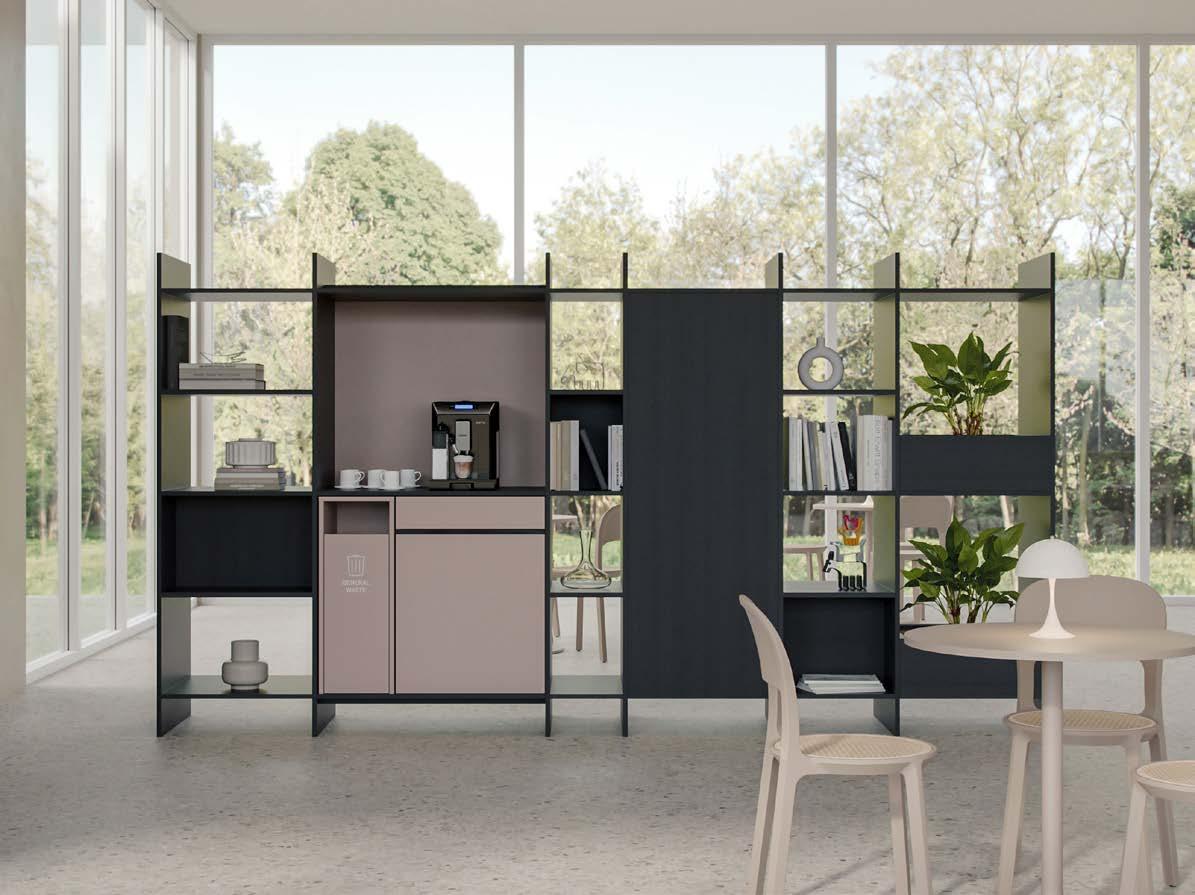

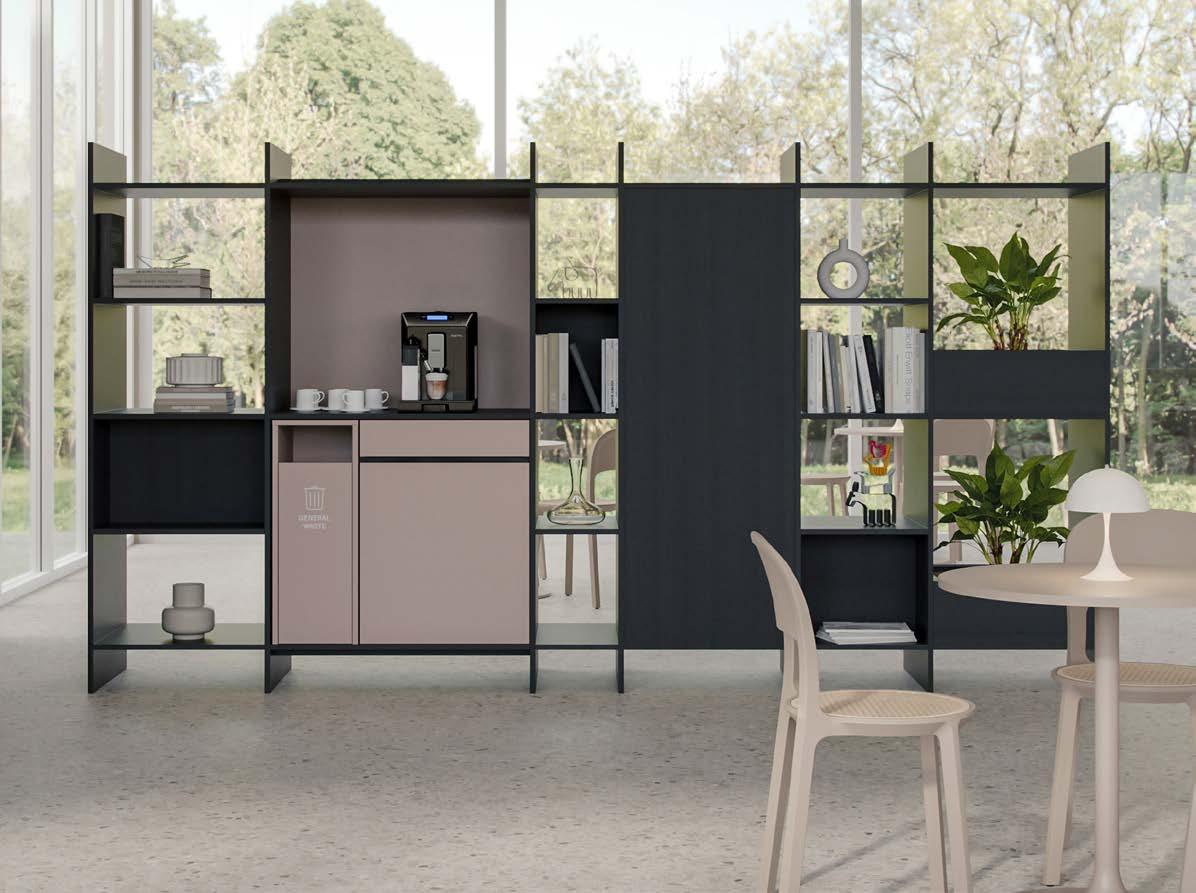

PANEL RACK Das Panel Rack ist ein modular gestaltetes Regalsystem zur Raumstrukturierung und Zonierung offener Büroflächen. Sein charakteristischer Mix aus offenen und geschlossenen Modulen erzeugt vielfältige Blickachsen und verleiht dem Raum Dynamik. Es kann freistehend mit wechselseitiger Nutzung oder wandorientiert eingesetzt werden. Die modulare Bauweise mit vertikalen Stollen macht

das Regal einzigartig und individuell konfigurierbar. Dank vordefinierter Module lassen sich vielseitige Funktionen kombinieren – von Raumtrennung, offener Ablage, Stauraum und Garderobe über Locker bis hin zu Pflanzwannen und Druckerinseln. Auch Teeküchen, Pinnflächen, Whiteboards sowie digitale Präsentationsflächen können in das Panel Rack integriert werden.

Design: Christian Horner

INSPIRIERENDE BÜROS. SEIT 1790.

PANEL RACK PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG Das Panel Rack strukturiert den Raum und bietet vielseitige Möglichkeiten der Nutzung: Raumtrennung, offene Ablage, Garderobe, versperrbare Fächer, Pflanzwannen, Druckerinsel oder kleine Teeküche, aber auch Pinnfläche, Whiteboard oder die Integration eines digitalen Screens für Präsentationen. 3

Startelement

Zwischenelemente

Abdeckseite

Regalmodul

Garderobenmodul

Leermodul für Planter Box

Leermodul für LOCKER_S

Leermodul für Service: Einbau einer Recycling Station oder eines Einschubschranks

Abdeckseite

Versteifungsschiene. Für alle Module mit Breite 921 mm.

Stellfüße, Höhenverstellung +25 mm.

* 11

9 8

7 6 4 5 4

* separat zu bestellen

Materialien: Seiten: Spanplatte 19 mm Abdeckseite: Spanplatte 19 mm Rückwand: Spanplatte 19 mm Fachböden: Spanplatte 19 mm

2 © Bene GmbH, 08/2026

PANEL RACK PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG AUFBAU UND PLANUNGSLOGIK Jedes Panel Rack setzt sich mindestens aus drei Elementen zusammen - Startelement, Zwischenelement und einer Abdeckseite. Die gewählte Tiefe eines Moduls definiert die Tiefe des gesamten Panel Racks - das heißt jedes Modul ist gleich tief und es sind keine Sprünge in der Tiefe möglich.

Startelement 1

Zwischenelemente

Abdeckseite

jedes Modul kann als Startelement verwendet werden

BELASTBARKEIT Die in der Tabelle angegebene Belastbarkeit gilt für alle Fachböden. 75 kg / m2 Nutzlast 307

Breite (mm)

460,5

614

Tiefe (mm)

450

600

450

600

450

600

max. Fachbelastung [kg]

9,8

13,0

15,0

19,9

20,2

26,8

Für variable Breiten (-19 mm Rahmenbreite): 0,034 kg / mm bei Tiefe 450 0,045 kg / mm bei Tiefe 600 Rechenbeispiel: Breite 307 mm - 19 mm Rahmen = 288 mm x 0,034 kg / mm bei Tiefe 450 = 9,79 kg

3 © Bene GmbH, 08/2026

PANEL RACK PRODUKTBESCHREIBUNG - MODULE

PRODUKTBESCHREIBUNG - MODULE Als Startelement und Zwischenelement sind verschiedene Konfigurationsmöglichkeiten verfügbar. Diese können beliebig aneinandergereiht werden.

REGALMODUL Mindestens 3 Fachböden, und je nach Höhe 4 oder 5 Nischen. Rückwand je Nische frei wählbar.

LEERMODUL FÜR LOCKER_S Ist immer mit einer Rückwand ausgestattet. Der LOCKER_S Schrank wird in die freie Nische eingeschoben und ist immer 4 Nischen hoch.

Nähere Informationen zu LOCKER_S  Produktdatenblatt „LOCKER_S“

GARDEROBENMODUL Bei Tiefe 600 mm ist die Garderobenstange in Längsrichtung montiert. Bei Breite 614 mm und einer Tiefe <600 mm ist die Garderobenstange parallel zur Seite montiert. Material und Farbe der Garderobenstange: Aluminiumrohr, pulverbeschichtet in schwarz.

Höhe

4 Nischen: 1.920 - 2.150 mm 5 Nischen: 2.151 - 2.321 mm Breite 307 - 614 mm Tiefe 600 mm

Höhe

4 Nischen: 1.920 - 2.150 mm 5 Nischen: 2.151 - 2.321 mm Breite 614 mm Tiefe 445 - 599 mm

LEERMODUL FÜR PLANTER BOX Für den Einbau einer Planter Box ist immer eine hohe Nische (zwei Nischen übereinander) nötig. Nähere Informationen zur Planter Box  Produktdatenblatt „KX Stauraum“

Höhe 4 Nischen: 1.920 - 2.150 mm Breite 460,5 - 614 mm Tiefe 445 - 600 mm

Höhe 5 Nischen: 2.151 - 2.321 mm Breite 460,5 - 614 mm Tiefe 445 - 600 mm

* separat zu bestellen 4 © Bene GmbH, 08/2026

PANEL RACK PRODUKTBESCHREIBUNG - MODULE

PRODUKTBESCHREIBUNG - MODULE Als Startelement und Zwischenelement sind verschiedene Konfigurationsmöglichkeiten verfügbar. Diese können beliebig aneinandergereiht werden.

LEERMODUL FÜR SERVICE Es kann eine Recycling Station und/oder ein Einschubschrank eingebaut werden, der die gesamte Breite der Nische einnimmt. Durch unterschiedliche Konfiguration kann das Modul beispielsweise als Teeküche, Druckernische oder für Müllentsorgung verwendet werden. Zusätzlich besteht die Möglichkeit der Verkabelung. Die Breite 921 mm wird automatisch mit Versteifungsschienen oben und unten (an der Unterseite des untersten Fachbodens) ausgestattet.

Breite 614 mm Tiefe 483 - 600 mm

Einschubschrank mit Flügeltür

Breite 614 | 921 mm Tiefe 600 mm

Recycling Station Double

Einschubschrank mit Flügeltür & Lade

Recycling Station Triple

Breite 921 mm Tiefe 483 - 600 mm

Recycling Station Einschubschrank

Recycling Station Einschubschrank & Lade

Einschubschrank mit Doppelflügeltür

LEERMODUL FÜR SERVICE - OPTIONEN LED-Beleuchtung Eine LED-Beleuchtung ist mit einer durchgehenden Rückwand immer möglich. Diese wird an der Unterseite des oberen Fachbodens angebracht, oder an der Unterseite der Ablage, immer in voller Modulbreite. Dazu werden LED-Module in ein eloxiertes oder schwarz pulverbeschichtetes Profil eingesetzt und mittels Steckverbindung an den Trafo angeschlossen. Ein Beleuchtungs-Package besteht immer aus einer Anfangszuleitung 3 m, einem Trafo und einem Tastdimmer, integriert im Profil (Position immer rechts). LED-Module in Weiß erhältlich. Die LED-Module sind immer dimmbar und besitzen eine Memory-Funktion. Die Beleuchtung ist nicht nachrüstbar.

Ablage Ein 5 OH hohes Panel Rack mit durchgehender Rückwand ist immer mit einer Ablage ausgestattet welche in der Tiefe auf 250 mm verkürzt ist.

* separat zu bestellen © Bene GmbH, 08/2026

PANEL RACK PRODUKTBESCHREIBUNG - MODULE

PRODUKTBESCHREIBUNG - MODULE LEERMODUL FÜR SERVICE - OPTIONEN Kabelauslass

Einbausteckdose

Der Boden unten und in der Mitte werden mit einem Kabelauslass ausgestattet.

Der mittlere Boden wird für eine Einbausteckdose vorbereitet.

Abdeckung vom Kabelauslass wählbar in den Farben schwarz, weiß oder aluminiumfarbig.

Die Einbausteckdose muss separat bestellt werden.

Einbausteckdose 1 x Steckdose oder 2 x USB-Ladebuchse: USB-A 18W / USB-C 22W, Anfangszuleitung mit 2 m, 3 m oder 5 m.

Einschubschrank Mit Flügeltür oder Flügeltür und Lade. Der Flügeltürteil ist innen mit einem Fachboden ausgestattet. Die Lade ist mittels Push-to-open öffenbar und die Flügeltür ist mit einer Griffleiste ausgestattet (Aluminium eloxiert oder pulverbeschichtet in weiß oder schwarz).

Besteckeinsatz Optional für die Lade. Nur für Einschubschrank für Modultiefe 600 mm verfügbar. Dimensionen: Breite 377 mm, Tiefe 424 mm, Höhe 65 mm

Kühlschrank Optional erhältlich für Einschubschrank mit Flügeltür und Lade, für Modultiefe 600 mm. Der Fachboden im Flügeltürteil entfällt. Die Kühlschranktür ist mit einem Schleppbeschlag an der Flügeltür befestigt. Spezifikation Kühlschrank · Breite 490 mm, Tiefe 510 mm, Höhe 565 mm · Fassungsvermögen 49 Liter · Gewicht 19,50 kg · verstellbare Einlegeböden · Bedienpanel · Energieeffizienzklasse D · Geräuschemissionsklasse C, 36 dB · Innenraumbeleuchtung: LED

· Scharniertyp: Anschlag rechts · Elektrischer Thermostat · Zertifikate: CE, GS · Kunststoff-Türablagefächer · Eingangsspannung (AC), 220-240 V · Nenneingangsleistung (AC), 45 W · Eingangsfrequenz, 50 / 60 Hz · Stromversorgung: nur mit Steckertyp Typ A (IEC; F) erhältlich.

Recycling Station Je nach Breite des Moduls als Single in Kombination mit Einschubschrank, oder als Double oder Triple konfigurierbar. Recycling Station über die ganze Breite ist nur mit Modultiefe 600 mm möglich. Nähere Informationen zur Recycling Station  Produktdatenblatt „Recycling Station“ double

triple

single

* separat zu bestellen 6

PANEL RACK PRODUKTBESCHREIBUNG - RÜCKWAND

PRODUKTBESCHREIBUNG - RÜCKWAND RÜCKWAND POSITIONEN Die Rückwand kann je Modul an fünf unterschiedlichen Positionen ausgewählt werden. Die Position der Rückwand gilt immer für ein ganzes Modul. Beim Startelement können maximal 3 Nischen offen sein. Diese dürfen jedoch nicht direkt übereinander angeordnet werden  Kapitel „Planungshinweise“. Bei den Zwischenelementen muss bei einer Höhe von 4 Nischen immer zumindest 1 Rückwand konfiguriert werden, bei einer Höhe von 5 Nischen immer zumindest 2 Rückwände. Das Garderobenmodul und das Leermodul für LOCKER_S sind immer mit einer Rückwand bündig hinten oder bündig vorne ausgestattet. Beim Leermodul für Service befindet sich im unteren Bereich immer eine Rückwand.

bündig hinten

eingerückt hinten

126 mm

mittig

eingerückt vorne

bündig vorne

126 mm

STOFFRÜCKWAND Die Rückwand kann optional als pinnbare Stoffrückwand konfiguriert werden. Der Aufbau besteht aus einer 16 mm Spanplatte + 3 mm MDF-Platte + 5 mm Weichfaserplatte + Stoff nach Wahl je Herstellerkollektion. Möglich sind alle Einbaupositionen (bündig, eingerückt, mittig). Bei den Positionen „bündig vorne“ und „bündig hinten bündig“ steht die Stoffrückwand um ca. 4 mm über. Bei einem Modul mit Stoffrückwand kann kein Whiteboard montiert werden.

RÜCKWAND BEIM LEERMODUL FÜR SERVICE Die Nische im unteren Bereich ist immer mit einer Rückwand ausgestattet. Die optional durchgehende Rückwand ist ab Nische drei immer gedoppelt. Beim Modul mit 5 OH mit Ablage ist die Rückwand geteilt und gedoppelt.

7 © Bene GmbH, 08/2026

PANEL RACK DIMENSIONEN

DIMENSIONEN

1.920 - 2.321

Garderobenmodul

1.920 - 2.321

Regalmodul

Breite: 307 - 614

Breite: 614

Breite: 307 - 614

Tiefe: 445 - 600

Tiefe: 445 - 599

Tiefe: 600

Leermodul für Planter Box 1

Leermodul für LOCKER_S

Leermodul für Service

Breite: 460 - 614

Breite: 321 - 614 | 921

Breite: 614 | 921

Tiefe: 445 - 600

Tiefe: 450 - 600

Tiefe: 483 - 600

1.920 - 2.321

Einbaumaße Planter Box: Breite: Breite Leermodul -21 mm Tiefe: Tiefe Leermodul -2 mm Einbaumaße LOCKER_S: Breite: Breite Leermodul -21 mm Tiefe: Tiefe Leermodul -23 mm Höhe: angegebene Nischenhöhe +2 mm Es wird dringend empfohlen, den Planungsdialog zu verwenden. Hohe Nische für Planter Box (das entspricht 2 Nischen) * separat zu bestellen 1

Maße in mm

8 © Bene GmbH, 08/2026

PANEL RACK DIMENSIONEN

DIMENSIONEN 5 Nischen hoch

1.203 156

821

bis 2.321

1.033 2.151 821 156

156

821

bis

821

2.150

1.920

802

1.032

141

fix variabel 977

fix

141

4 Nischen hoch

Die unteren beiden Nischen sind immer gleich hoch, unabhängig von der Gesamthöhe des Panel Racks. Erst ab der dritten Nische ändert sich die Höhe und wird gleichmäßig auf die verbleibenden Nischen aufgeteilt.

Mindestbreite Die Mindestbreite eines Panel Racks beträgt 940 mm. Folgende Varianten von Modulbreiten können dafür kombiniert werden. (Rückwandanordnung exemplarisch)

307

+ 614 940

+ 19

460,5

+ 460,5 + 19 940

307

+ 307

+ 307 + 19

940

Maße in mm

9 © Bene GmbH, 08/2026

PANEL RACK VERKABELUNG

VERKABELUNG VERKABELUNG Kabelauslass

Einbausteckdose

Der Boden unten und in der Mitte werden mit einem Kabelauslass ausgestattet.

Der mittlere Boden wird für eine Einbausteckdose vorbereitet. Die Einbausteckdose muss separat bestellt werden.

HORIZONTALE VERKABELUNG Kabelführung mit Kabelklemmwinkel unterhalb des untersten Bodens. Möglich über einzelne Module oder über das ganze Panel Rack. Die Durchverkabelung erfolgt durch Öffnungen in den Mittelseiten.

PANEL RACK OPTIONEN

OPTIONEN WHITEBOARD Das Whiteboard kann an das Panel Rack mittels Metallwinkeln angebunden werden. Achtung: Das Whiteboard kann nicht an einem Modul mit Stoffrückwand montiert werden. Konstruktiver Aufbau: 12 mm Spanplatte mit Laminat beschichtet. · frei positionierbar · Breite variabel 326 - 2.475 mm oder passend über eines oder mehrere Module planbar Es wird empfohlen, den Planungsdialog zu verwenden.

SCREENANBINDUNG Die Screenanbindung erfolgt wahlweise vorne oder hinten an eine Mittelseite oder Abdeckseite des Panel Racks, mittels Befestigungsklemmen. Die Höhe der Screenhalterung ist fix vordefiniert (Höhe ca. 1.500 mm) und erlaubt eine leichte seitliche Drehbewegung. · nur bei Panel Rack mit Höhe 1.920 mm und 2.231 mm möglich · VESA Standard 300 x 300 und 400 x 400 · max. zulässiges Gewicht des Screens: 55 kg Die Screenhalterung besteht aus Stahlrohr und ist Schwarz matt pulverbeschichtet. Digitaler Screen muss separat bestellt werden  Produktdatenblatt „Media Hardware“ bzw. pCon.-Produkte

Verkabelung Screen Für die Verkabelung des Screens werden Kabel durch Öffnungen im Rohr der Screenanbindung geführt.

PANEL RACK PLANUNGSHINWEISE

PLANUNGSHINWEISE Für das Startelement sind folgende Hinweise bezüglich der Rückwandaufteilung zu beachten:

PANEL RACK FARBEN & MATERIALIEN

FARBEN & MATERIALIEN Folgende Materialien und Farben sind für dieses Produkt verfügbar.

Stoff P0-P5

Furnier

Produkt

Melamin

• . . . . . . . . . . verfügbar - . . . . . . . . . . nicht verfügbar

Abdeckseite

•

Fachboden

•

Rückwand

•

Einschubschrank Korpus + Innenleben

•

Einschubschrank Front

•

Mögliche Ausführungen von „Recycling Station“ und „LOCKER_S“ siehe in den jeweiligen Produktdatenblättern.

Alle Furniere und lackierten Oberflächen können auch in matter Ausführung gewählt werden.

PANEL RACK FARBEN & MATERIALIEN

FARBEN & MATERIALIEN MELAMIN

MW Weiß

MQ Office Weiß

MSW Schneeweiß

MC Canvas

MP Platin

MA Aluminium

MH Steingrau

TM Schlamm

MS Schiefer

MD Urban Grau

MB Basalt

MJG Jadegrün

DISCONTINUATION: OCTOBER 2027

EZ Eiche Vicenza

MEK Eiche Kendal

MAK Ahorn Klassik

MBK Buche Klassik

NG Nuss Grau

MNP Nuss Pavia

EF Eiche Natur

EY Eiche Sylt

EG Eiche Grau

ER Eiche Amaretto

EV Eiche Vulkano

NF Amerik. Nuss

NR Nuss Siena

NB Nuss Umbra

NA Nuss Anthrazit

KD Kastanie Natur

KP Kastanie Braun

KQ Kastanie Grau

AK Kanad. Ahorn

BJ Bambus

BG Buche Grau

BU Buche Natur

FURNIER

Furniere auch in matter Ausführung erhältlich.

PANEL RACK FARBEN & MATERIALIEN

FARBEN & MATERIALIEN

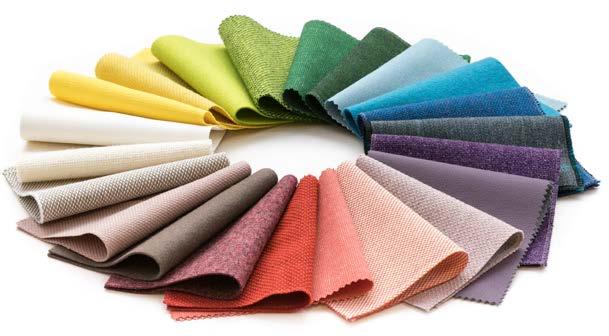

Verschiedene Kollektionen stehen als Bezugsmaterial zur Verfügung: Xtreme Plus, Urban Plus, Inn, Era, Step, Step Melange, Soft Next, Remix, Mainline Flax, Focus, Bonsai Reboot, Panama, Fiord, Steelcut, Assam, Focus Melange, Artisan, The Cool, Steelcut Trio, Hallingdal, Elle, Coda. Nähere Infos zu den einzelnen Kollektionen finden Sie unter www.bene.com. Unsere Outdoor-Stoffe können auch auf Produkten für den Innenbereich eingesetzt werden. Das bedeutet jedoch nicht, dass die IndoorProdukte dadurch für den Outdoor-Einsatz geeignet sind.
