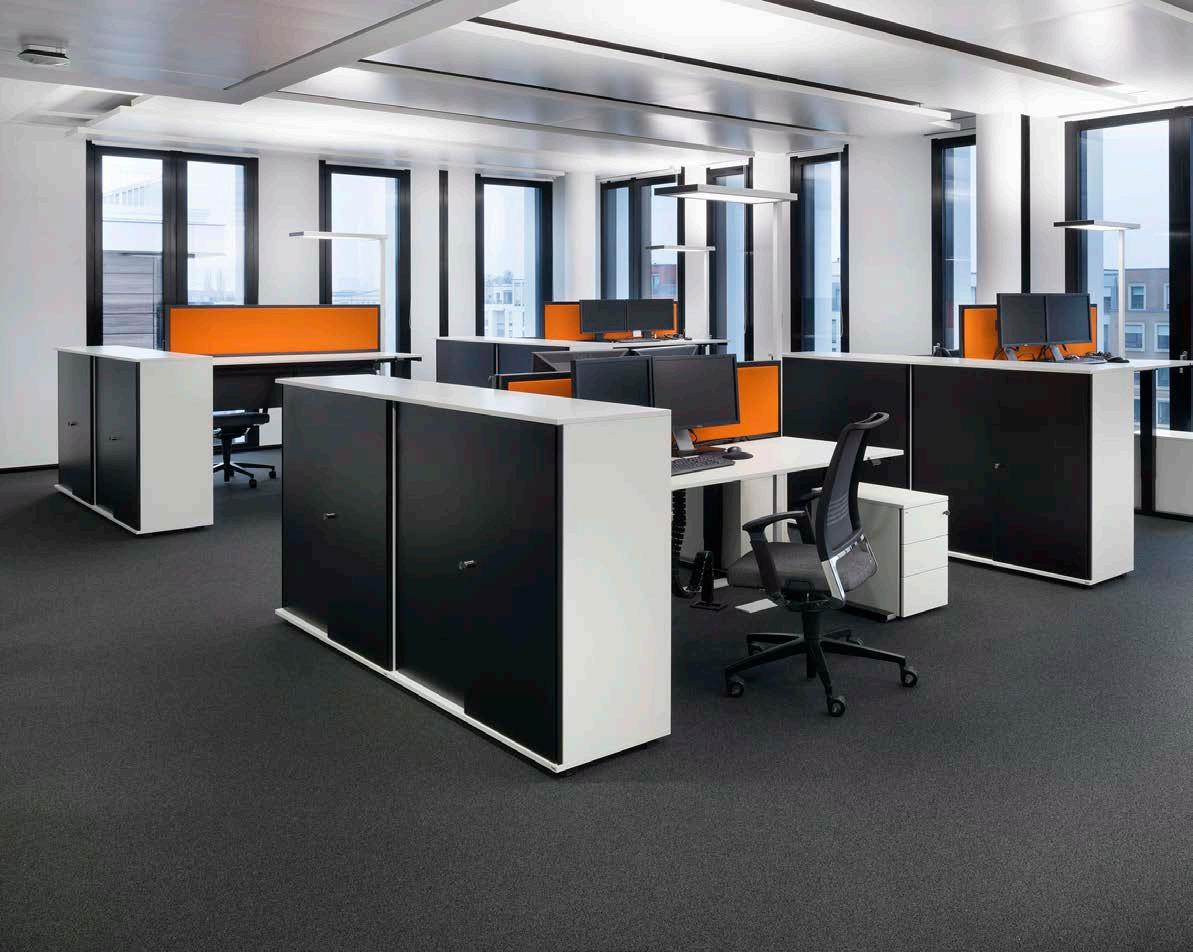

KX STAURAUM KX. Das Möbel für die Ablage. Gliedert und strukturiert Räume. Ein Stauraumsystem auf hohem technischen Standard. Als Einzelmöbel oder als Kombination von Unterbau- und Aufsatzschränken bei Wandverbauten einsetzbar. Stabil in der Konstruktion, langlebig im Gebrauch und perfekt

organisierbar. Schiebetür-, Rollladen-, Flügeltürund Ladenschränke und Regale stehen zur Auswahl. Schrankböden: Wahlweise 19 oder 25 mm stark. Individueller Gestaltungsspielraum durch die Vielfalt an Farben, Materialien und Oberflächen.

INSPIRIERENDE BÜROS. SEIT 1790.

KX STAURAUM PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG 1

Platte: Spanplatte 19 mm oder 25 mm.

Sichtseiten: Spanplatte 19 mm. 50 mm Lochraster für Facheinbauten.

Mittelseite: Spanplatte 19 mm. 50 mm Lochraster für Facheinbauten.

Boden: Spanplatte 19 mm oder 25 mm.

Fachböden: Spanplatte 19 mm.

Fachböden: Metallfächer in SR Schiefer.

Rückwand 1: Spanplatte 12 mm.

2 5

Stellfuß: Kunststoff in AS Asphalt. Höhe 25 mm bei Boden- und Plattenstärke 25 mm, bzw. Höhe 37 mm bei Boden- und Plattenstärke 19 und 25 mm, 4-6 Stellfüße je Schrank, +20 mm höhenverstellbar.

optionale Sockelblende: Kunststoff in AS Asphalt oder AL Aluminiumfarbig. 4-seitiges Sockelprofil mit Eckverbindern.

optionaler K2 Stahlsockel: Stahlprofil in AS Asphalt. 4-seitig gekantetes Stahlprofil, Höhe 45 mm. Integrierter Niveauausgleich von 45 - 65 mm über Stellfüße.

8 9

Rückwand in Akustikausführung auf Anfrage.

SCHRANKTYPEN Unterbauschrank Der Unterbauschrank wird standardmäßig mit Deckplatte geliefert.

Aufsatzschrank Der Aufsatzschrank kann nur auf einen Unterbauschrank montiert werden. Die Befestigung erfolgt mit vier Spanplattenschrauben. Ab Lieferung 05 / 2026 werden Aufsatzschränke ohne Stellfußbohrungen ausgeliefert.

BELASTBARKEIT Fachböden Die in der Tabelle angegebene Belastbarkeit gilt für alle Fachböden. 150 kg / m2 Fachlänge [cm]

36,2

max. Fachbelastung [kg]

56,2

76,2

(57,1)

(77,1)

96,2

116,2

Laden & Hängekarteirahmen Die in der Tabelle angegebene Belastbarkeit gilt für Laden und Hängekarteirahmen. Ladenschrank Breite

nutzbare Breite

nutzbare Tiefe

nutzbare Höhe / Lade

Lade (0,5 kg / dm3)

Hängekarteirahmen (4 kg / dm3)

800

690

330

320

36,4

27,6

1.000

890

330

320

47,0

35,6

1.200

1.090

330

320

57,6

43,6

2 © Bene GmbH, 08/2026

KX STAURAUM PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG WECHSELZYLINDER - UMSTELLUNG VON Z70 AUF Z60 Z70 Sperrsystem - bis einschließlich KW36 September 2025 Der Z70 Wechselzylinder deckt die Schlüsselnummern von B51004 - B52994 ab.

Z60 Sperrsystem - ab Auslieferung KW37 September 2025 Der Z60 Wechselzylinder deckt die Schlüsselnummern von 26001 - 26200 ab.

Der Z60 Wechselzylinder passt in alle bestehenden Schlösser. Schloss

Schloss

Z60 Wechselzylinder

Z70 Wechselzylinder

Z70 Klappschlüssel Kappe: Farbe Schiefer

ab Auslieferung KW37 2025 - Z60 Klappschlüssel Kappe: Farbe Schwarz

Z60 Flachschlüssel

Z70 Flachschlüssel

KONFIGURATIONSMÖGLICHKEITEN - im Möbel - als Set (ein Wechselzylinder, ein Flach- und ein Klappschlüssel) - Serviceschlüssel

Sperrsystem Z70

bis einschl. KW36 2025

zufällig (keine Definition)

Sperrsystem Z60

ab KW37 2025

zufällig (keine Definition) A: B51104

nach Schlüsselnummer

26001 - 26200

B: B51204 C: B51304 D: B51404 Sperrguppe

Nachbestellungen sind nur im Set (besteht immer aus einem Wechselzylinder, einem Flach- und einem Klappschlüssel) möglich - es sind keine Einzelschlüssel erhältlich!

E: B51504 F: B51604

Der Serviceschlüssel vom Z70 System ist nicht mit dem Z60 System kompatibel. Man benötigt je System einen eigenen Serviceschlüssel!

G: B51704 H: B51804 nach Schlüsselnummer

B51004 - B52994

3 © Bene GmbH, 08/2026

KX STAURAUM PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG FRONTTYPEN Schiebetürschrank Der Schiebetürschrank ist mit zwei Schiebetüren auf einer Seite ausgestattet. Die Front ist in verschiedenen Ausführungen wählbar. Melamin-Front · Spanplatte 16 mm · mit Kunststoffgriffleiste, wählbar in den Farben: MW Weiß, MP Platin, MA Aluminium, MS Schiefer, MB Basalt oder HB Hellbraun.

Sperre · mit Schloss (optional mit Wechselzylinder) · ohne Schloss und Schlossbohrung

Furnier-Front · MDF-Platte17 mm · mit ausgefräster Griffnut Der Boden unten ist in Frontfarbe, mit eingefrästem Laufprofil.

Akustikfront für Schiebetürschrank Optional steht beim Schiebetürschrank für Melamin (Furnier auf technische Anfrage) eine Akustikfront zur Auswahl. Es gibt fünf Lochbild Varianten die sich im Design und den akustischen Werten unterscheiden. Akustikfront nur in Kombination mit Schloss verfügbar.

Raster 8 mm, Durchmesser 2 mm

Raster 8 mm, Durchmesser 1,2 mm

Raster 6,4 mm, Durchmesser 2 mm

Raster 4 mm, Durchmesser 1,2 mm

Raster 3 mm, Durchmesser 1,2 mm

Ordner

1,0 0,8 0,6 0,4 0,2

0,0 Hz

50 63 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000

Rückwand

Schallabsorption αs

1,2

Schallabsorptionswerte Messung: nach DIN EN ISO 354, Datenquelle: Zertifikat LGA/TÜV // TU Graz, gültig für: Schrankfront, Vlies: SP50 oder gleichwertig, Dämmung: zu 80% mit Büchern und Ordner befüllt

T 6,4 mm / Dia. 2 mm

T 8 mm / Dia. 2 mm

Front

T 4 mm / Dia. 1,2 mm

T 8 mm / Dia. 1,2 mm

T 3 mm / Dia. 1,2 mm

0,40

0,70

0,85

0,90

0,80

1,00

0,75

0,55

0,85

0,30

0,15

0,50

0,35

0,70

5000

4000

αp

0,75

0,25

3150

h 400 mm

0,65

0,50

2500

αs 0,36 0,46 0,35 0,43 0,73 0,96 0,91 0,83 0,76 0,79 0,90 0,99 1,00 1,01 0,98 0,90 0,89 0,83 0,78 0,72 0,67 αw: 0,85

0,85

0,90

2000

R 3 mm / Dm 1,2 mm

0,60

0,90

0,45

1600

αp

0,80

1250

αs 0,34 0,76 0,71 0,93 0,88 0,77 0,73 0,65 0,64 0,73 0,80 0,77 0,81 0,80 0,74 0,65 0,53 0,46 0,41 0,37 0,34 αw: 0,55 (LM)

h 400 mm

0,75

1000

R 4 mm / Dm 1,2 mm

0,40

0,60

800

αp

0,75

630

h 400 mm

0,55

500

αs 0,34 0,43 0,36 0,48 0,76 1,01 0,91 0,81 0,75 0,79 0,89 0,99 0,95 0,95 0,87 0,83 0,79 0,66 0,59 0,51 0,45 αw: 0,30 (LM)

0,85

400

R 6,4 mm / Dm 2 mm

0,65

315

αp

250

αs 0,43 0,78 0,76 0,98 0,90 0,73 0,65 0,50 0,52 0,62 0,62 0,56 0,55 0,46 0,39 0,31 0,24 0,20 0,17 0,14 0,12 αw: 0,70 (L)

h 400 mm

0,85

200

R 8 mm / Dm 1,2 mm

0,60

160

αp

125

h 400 mm

100

αs 0,30 0,77 0,66 0,93 0,90 0,77 0,72 0,65 0,65 0,72 0,82 0,78 0,81 0,81 0,72 0,62 0,47 0,39 0,34 0,30 0,25 αw: 0,50 (LM)

R 8 mm / Dm 2 mm

Aufbau (Raster / Durchm.)

SAA: 0,68

SAA: 0,85

SAA: 0,47

SAA: 0,69

SAA: 0,90

4 © Bene GmbH, 08/2026

KX STAURAUM PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG Flügeltürschrank Der Flügeltürschrank ist mit verschiedenen Fronten wählbar. Der Flügeltürschrank ist in den Höhen 5 OH und 6 OH, sowie in den Breiten 800, 1.000 und 1.200 mm nur zerlegt lieferbar! Melamin-Front · Spanplatte 19 mm Furnier-Front · Spanplatte 19 mm

Griffe und Sperre: · mit Schloss (optional mit Wechselzylinder) · Drehknopf, sperrbar (optional mit Wechselzylinder) · fixer Knopf, nicht sperrbar

Glas · ESG Glas 4 mm, in eloxiertem Aluminium-Rahmen

Glasflügeltürschrank Der Regalschrank kann optional mit Flügeltüren ausgestattet werden. Diese sind mit einem innenliegenden Band mit einem Öffnungswinkel von 95° montiert. Mit oder ohne Schloss erhältlich. Ohne Schloss sind die Türen mittels Druckmagnetschnapper öffenbar, bei der sperrbaren Variante wird je Tür ein Wechselzylinder angebracht. Scharnierbänder Flügeltür Band innenliegend · Öffnungswinkel 120° · gedämpft, Öffnungswinkel 110°

Band außenliegend, sichtbar · Öffnungswinkel 180°

Regalschrank Offener Regalschrank Ab Breite 801 mm sind die Regalschränke mit einer Mittelseite ausgestattet. Frontarten

Seiten und Fachböden zurückgesetzt.

Seiten und Fachböden frontbündig.

Ladenschrank Auszüge sind immer mit Vollauszüge mit Parallelführung, kugelgelagert und perfekt gleitend mit federunterstütztem Einzug. Melamin-Front · Spanplatte 19 mm mit Alu-Griffleiste in AL Aluminium eloxiert, SZ Schwarz oder WI Weiß pulverbeschichtet

Sperre · mit Schloss (optional mit Wechselzylinder) · ohne Schloss

Furnier-Front · Spanplatte 19 mm mit Alu-Griffleiste in AL Aluminium eloxiert, SZ Schwarz oder WI Weiß pulverbeschichtet

Einbau Es können wahlweise Hängekarteirahmen oder Karteiladen eingebaut werden. Hängekarteirahmen sind allerdings bei 2 OH mit Laden nicht möglich! Ladenschränke sind immer gegen das Kippen gesichert, deswegen ist standardmäßg das Gegengewicht im Schrank verbaut.

5 © Bene GmbH, 08/2026

KX STAURAUM PRODUKTBESCHREIBUNG

PRODUKTBESCHREIBUNG Querrollladenschrank Die nutzbare Stauraumbreite wird in einer Schrankhälfte durch die Rollladenschnecke um ca. 200 mm verkürzt. Bei Breite 1.000 - 1.200 mm ist eine Mittelseite optional wählbar, ab Breite 1.201 mm sind die Schränke fix mit einer Mittelseite ausgestattet.

Sperre · mit Schloss (optional mit Wechselzylinder) · ohne Schloss

Rollladen-Front · 8 mm Polypropylen in WI Weiß, PL Platin oder AM Aluminium. Auslauf CV Canvas mit Feb 2026. · Kunststoffgriffleiste in Frontfarbe

Optional rücklaufende Front: Die Rollladenschnecke entfällt, der Querrollladen läuft durch eine doppelte Rückwand und der Korpus wird 100 mm breiter. Dadurch ergibt sich eine bessere Nutzbarkeit des Innenraums. Öffnungsrichtung

von rechts öffnend

von links öffnend

Akustikfront für Querrollladenschrank

· Lochung: Vorderseite D 2 mm / Rückseite D 3,5 mm · Lochflächenanteil: Vorderseite 10 %, Rückseite 12 % · Mittlerer Schallabsorptionsgrad α (nach VDI 2569): 7 mm / 8,73 mm · Bewerteter Schallabsorptionsgrad αw (nach DIN EN ISO 11654): αd = 0,70 (L) · Schallabsorberklasse (nach DIN EN ISO 11654): C · NRC-Wert (Noise Reduciton Coefficient nach ASTM C423): 0,70 · SAA-Wert (Sound Absorption Average nach ASTM C423): 0,74 · Prüfinstitut Akustikbüro Oldenburg Dr. Christian Nocke: Prüfbericht-Nr. 2020 / 0097_M103

Schallabsorptionswerte Die Messwerte beziehen sich auf Messungen im Hallraum nach DIN EN ISO 354 und beziehen sich auf unbefüllte leere Schränke. 1,2 1,0 0,8 0,6 0,4

Schrank geschlossen

Schrank geöffnet

5000

4000

3150

2500

2000

1600

1250

0,60 0,61 0,67

αp

0,75

0,95

0,65

0,70

0,65

αs

0,38 0,34 0,53

0,48 0,46 0,30

0,29 0,32 0,39

0,34 0,35 0,36

0,35 0,37 0,33

0,30 0,29 0,25

αp

0,40

0,35

0,30

800

0,66 0,68 0,61

630

0,76 0,68 0,68

500

0,64 0,56 0,74

400

1,03 0,95 0,84

315

0,69 0,40 1,10

250

αs

125

100

Variante

1000

Schrank geöffnet

Schrank geschlossen

200

160

0,0

100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000

0,2

6 © Bene GmbH, 08/2026

KX STAURAUM FACHBEZEICHNUNGEN & FACHBODENTAUSCH

FACHBEZEICHNUNGEN & FACHBODENTAUSCH FACHBEZEICHNUNGEN Systematik zur Positionsdefinition von Einbauten im Schrank. Die folgenden Fachbezeichnungen gelten ebenfalls für den Fachbodentausch, sowie für den Einbau aller Organisationselemente.

Schranktypen

6.1

6.2

5.1

5.2

4.1

4.2

4.1

4.2

3.1

3.2

3.1

3.2

2.1

2.2

2.1

2.2

1.1

1.2

1.1

1.2

XR v. links öffnend v. rechts öffnend

4.1

4.2

4.1

4.2

3.1

3.2

3.1

3.2

3.1

2.1

2.2

2.1

2.2

2.1

1.1

1.2

1.1

1.2

1.1

FACHBODENTAUSCH Fachböden sind auch einzeln bestellbar bzw. tauschbar auf pulverbeschichtete Metallfächer in SR Schiefer. Folgende Fachbreiten werden für die jeweiligen Schrankbreiten benötigt (Maße in mm):

Schrankbreite

400

445

800

1.000

1.200

1.600

571

771

XF Flügeltürschrank

362

407

762

962 1

1.162 1

XO Regalschrank

362

407

762

471

XS Schiebetürschrank

571

771

XR Querrollladenschrank, linke Seite

362

571

XR Querrollladenschrank, rechte Seite

571

771

XR Querrollladenschrank, ohne Mittelseite

571

962 1

1 mit Fachschiene zur Verstärkung Die Fachschiene ist je nach Melamin- oder Furnier Ausführung in einer unterschiedlichen Farbe ausgeführt. Die passende Farbzuordnung zu den jeweiligen Melamin- und Furnieroberflächen ist im pCon.Planner oder pCon.Basket ersichtlich.

7 © Bene GmbH, 08/2026

KX STAURAUM ORGANISATIONSELEMENTE

ORGANISATIONSELEMENTE MAPPENFACH Das Mappenfach teilt ein Schrankfach ein. Es besitzt in der obersten Ebene verschiebbare Organisationsstege die auf verschiedene Papierformate anpassbar sind. Material & Farbe: Spanplatte 12 mm mit Melaminoberfläche (Melamingruppen 1 und 2) oder Furnier. Die Organisationsstege sind aus Stahlblech in SZ Schwarz. Mappenfächer können nicht im untersten Fach eingebaut werden.

1 Mittelseite, 2 Organisationsstege

Schrankbreite, ab

800

1.000

XS Schiebetürschrank

1.200

2 Mittelseiten, 3 Organisationsstege

1.600

762

X0 Regalschrank

471

571

XR Querrollladenschrank, linke Seite

1.000

1.200

962

1162

771

XF Flügeltürschrank

762

771

571

XR Querrollladenschrank, rechte Seite XR Querrollladenschrank, ohne Mittelseite

800

571

3 Mittelseiten, 4 Organisationsstege

571 571

771 962

Tiefe 335 mm, Höhe 285 mm

8 © Bene GmbH, 08/2026

KX STAURAUM ORGANISATIONSELEMENTE

ORGANISATIONSELEMENTE HÄNGEKARTEIRAHMEN, HÄNGERAHMEN, KARTEILADE Vollausziehbarer Metallrahmen. Kugelgelagert, stabil, perfekt gleitend mit integrierter Einzugsmechanik. Mit Vollauszug und ohne Parallelführung: Schiebetürschrank und Querrollladenschrank. Mit Vollauszug und mit Parallelführung: Flügeltürschrank. Hängekarteirahmen inkl. Quersteg und Mappenabweiser. Karteilade inkl. Boden. Nutzbare Rahmen- bzw. Ladentiefe 330 mm. Einbau in Fach oder Lade. Optional Längs- und Querteiler für Karteilade erhältlich. Material & Farbe: Stahlblech, SZ Schwarz.

Hängekarteirahmen 1,2

Schrankbreite, ab

800

1.000

1.200

1.600

571

771

762

962

1.162

XS Schiebetürschrank XF Flügeltürschrank XR Querrollladenschrank, linke Seite

571

XR Querrollladenschrank, rechte Seite

571

XR Querrollladenschrank, ohne Mittelseite

571

771

962

Karteirahmen 1 Breite Einbau

571

762

771

962

1.162

Lichte Rahmen/Lade

480

680

880

1.080

Karteilade 1 Längsteiler für Karteilade Breite: 221 mm Tiefe: 47 mm Höhe: 72 mm

1 2

Querteiler für Karteilade Breite: 326 mm Tiefe: 10 mm Höhe: 76 mm

Einbau bei Flügeltürschrank im 5 / 6 Ordnerfach nicht möglich. Bei Flügeltürschrank mit 4 OH können teilweise keine Beschriftungsschilder verwendet werden, Abstand zwischen den HKR sehr gering.

PENDELREGISTRATURSCHIENE Pendelregistraturschienen werden fix in ein Fach montiert. Material & Farbe: Stahlblech, SZ Schwarz.

Vetro Lateral

Multirex

Schrankbreite, ab

Zippel

800

1000

XS Schiebetürschrank XF Flügeltürschrank

762

1200

1600

571

771

962

XR Querrollladenschrank, linke Seite

571

XR Querrollladenschrank, rechte Seite XR Querrollladenschrank, ohne Mittelseite

571 571

771

962

9 © Bene GmbH, 08/2026

KX STAURAUM ORGANISATIONSELEMENTE

ORGANISATIONSELEMENTE SCHUBLADENBOX 1 Satz, mit 5 Schubladen, Einbau in allen offenen Fächern mit entsprechenden Maßen möglich. Material & Farbe: recycelter Kunststoff, SZ Schwarz.

GARDEROBENAUSZUG Wird unter Schrankplatte oder Fachboden montiert. Ausziehlänge ca. 230 mm. Material & Farbe: Stahl, CR Chrom.

Breite: 284 mm Tiefe: 348 mm Höhe: 290 mm

Breite: 354 mm Tiefe: 42 mm Höhe: 60 mm

10 © Bene GmbH, 08/2026

KX STAURAUM DIMENSIONEN

DIMENSIONEN ALLGEMEINE INFORMATION Die Maße sind grundsätzlich variabel, jedoch sind bestimmte Vorschlagswerte von Breiten, Tiefen und Höhen vordefiniert. Zwischenmaße sind mit einem Aufpreis versehen. Genaue Informationen sind in den pCon.-Produkten ersichtlich. U = Unterbauschrank A = Aufsatzschrank

Grenzen:

300 - 600

800 - 1.600

358 - 1.483

Vorschlagswerte Breiten: 400 | 800 | 1.000 | 1.200 mm Tiefe: 445 mm Höhen: 2 | 3 | 4 | 5 | 6 | 2 + 3 OH | 3 + 3 OH | 2 + 4 OH

395 - 2.325

Vorschlagswerte Breiten: 1.200 | 1.600 mm Tiefe: 445 mm Höhen: 2 | 3 | 4 OH

365 - 1.470

FLÜGELTÜRSCHRANK

395 - 1.520

SCHIEBETÜRSCHRANK

300 - 600

300 - 1.200

Grenzen:

200 - 1.600

300 - 600

600 - 1.600 (500 - 1.700) 1

358 - 1.483

Vorschlagswerte Breiten: 800 (900) | 1.200 (1.300) | 1.600 (1.700) mm 1 Tiefe: 445 mm Höhen: 2 | 3 | 4 OH

395 - 1.520

Vorschlagswerte Breiten: 400 | 800 | 1.000 | 1.200 | 1.600 mm Tiefe: 445 mm Höhen: 2 | 3 | 4 | 5 | 6 | 2 + 3 OH | 3 + 3 OH | 2 + 4 OH

358 - 1.483

QUERROLLLADENSCHRANK

395 - 2.325

REGALSCHRANK

445 - 600

1 Werte in Klammern gelten für Querrollladenschrank mit rücklaufender Front

11 © Bene GmbH, 08/2026

KX STAURAUM DIMENSIONEN

GLASFLÜGELTÜRSCHRANK

Vorschlagswerte Breiten: 800 | 1.000 | 1.200 mm Tiefe: 445 mm Höhen: 2 | 3 OH

Vorschlagswerte Breiten: 400 | 800 mm Tiefe: 445 mm Höhen: 2 | 3 | 4 OH

Grenzen:

nicht variabel

445 - 600

300 - 800

358 - 1.483

LADENSCHRANK

395 - 1.520

DIMENSIONEN

300 - 600

12 © Bene GmbH, 08/2026

KX STAURAUM ��

DIMENSIONEN- INNENMASSE

U - Unterbauschrank. Höhe Oberkante immer gleich. A - Aufsatzschrank. Korpushöhe bei Platte 25 mm.

1.093 A19

3 OH 1.130 U

2 OH HÖHE 830 MM

1.105 A25

2 OH HÖHE 740 MM

343 331 343

343

343 331

331

343

793 A19 368 368

805 A25

830 U 368

6 OH

Notwendige Kürzung des 5 OH bzw. 6 OH hohen Schrankes bei Aufstellung neben einer Kombination aus Unterbau- und Aufsatzschrank:

415

2.325 U

5 OH

1.935 U

368

323 323

368

323

4 OH

368

703 A19

740 U

715 A25

A - Aufsatzschrank. Korpushöhe bei Platte 19 mm.

331 331

395 331

1.483 A19 363

1.520 U 363

2+3 OH 0 mm * 12 mm *

363

25 mm 19 mm

1.495 A25

5 OH

331 331 415

331 331

363

* Schrank muss um dieses Maß gekürzt werden

395

331 331 363

331 331

331

2+4 OH 3+3 OH 0 mm * 90 mm * 12 mm * 102 mm *

363

25 mm 19 mm

331

6 OH

13 © Bene GmbH, 08/2026

KX STAURAUM ��

DIMENSIONEN- INNENMASSE

830 U-HL

317

238

830 U-HR

830 U-HL 338

322

279

187

312 304

284

287

237

318

250

278

740 U-HR

740 U-HL

U-HR - Unterbauschrank mit Hängekarteirahmen. Höhe Oberkante immer gleich.

1.130 U-HR

U-HL - Unterbauschrank mit Karteiladen. Höhe Oberkante immer gleich.

1.130 U-HL

3 OH

313

2 OH MIT 3 LADEN

273

2 OH MIT 2 LADEN

268

2 OH MIT 2 LADEN

KX STAURAUM KOMBINATIONEN & KIPPSICHERUNG

KOMBINATIONEN & KIPPSICHERUNG KIPPSICHERUNG Folgende Schränke müssen gegen das Kippen gesichert werden:

XF Flügeltürschrank

XO Regalschrank

XR Querrollladenschrank ohne Mittelseite

XR Querrollladenschrank mit Mittelseite

XS Schiebetürschrank

Aufsatzschrank

XS Schiebetürschrank

Unterbauschrank

XR Querrollladenschrank mit Mittelseite <= 800

XR Querrollladenschrank ohne Mittelseite > 800

XO Regalschrank <= 800

XF Flügeltürschrank = 800

XL Ladenschrank

Kombinationen sind bis zu einer maximalen Gesamthöhe von 8 OH erlaubt. > 800 mm ..... Kombination ist nur möglich wenn Schrankbreiten größer als 800 mm sind = 800 mm ..... Kombination ist nur möglich wenn Schrankbreiten gleich 800 mm sind <= 800 mm ..... Kombination ist nur möglich wenn Schrankbreiten kleiner oder gleich 800 mm sind

KX STAURAUM OPTIONEN FÜR AUFSTELLUNGEN

OPTIONEN FÜR AUFSTELLUNGEN ROLLENSOCKEL Verfügbar für alle Schranktypen – mit Ausnahme des Ladenschranks – ist die Ausstattung mit einem Rollensockel möglich. Der Sockel besteht aus zwei Rollen mit Bremse und hinten zwei Rollen ohne Bremse jeweils mit einem Durchmesser von 75 mm. Die Rollen sind wahlweise in weiß, schwarz oder aluminiumfarbig erhältlich. Ein spezielles Breiten-, Tiefen- und Höhenverhältnis ist zu beachten, damit die Standsicherheit gewährleistet ist. Bedingungen · Breite: 445 - 1.200 mm, Tiefe: darf 445 mm nicht unterschreiten, Höhe: max. 2 OH · Breite: 600 - 1.200 mm, Tiefe: darf 600 mm nicht unterschreiten, Höhe: max. 3 OH

VERBLENDUNGEN Verblendung Decke und seitlich Verblendungselemente zur deckenseitigen und seitlichen Anbindung an Gebäude. Die Verblendung besteht aus Spanplatte 19 mm.

Schrankeckblende Für spaltfreie Schrankverbauten an 90°-Ecken. Die Verblendung besteht aus Platte und Boden 19 mm oder 25 mm, Frontblende und zwei Seiten.

Maximale Dimensionen: 1.600 x250 mm bei Deckenverblendung, und 2.400 x 250 mm bei Seitenverblendung. Der endgültige Zuschnitt erfolgt vor Ort.

SCHRANKANBAU Es besteht die Möglichkeit, im pCon.planner über die Option "Schrankanbau" eine Verbindung mit weiteren Schränken herzustellen. Anbau Auswahl: links, rechts oder beidseitig. Das ermöglicht eine Verkettung mehrerer KX Schränke. Die Ausführung der Verbindung ist abhängig von der Plattenstärke. bei Spanplatte 19 mm Zur Verbindung der Schränke ist in der Deck- und Bodenplatte auf der entsprechenden Seite jeweils eine Bohrung vorgesehen, die bei der Montage durch die mitgelieferten Kupplungsstifte verbunden wird.

bei Spanplatte 25 mm Zur Verbindung der Schränke ist in der Deck- und Bodenplatte auf der entsprechenden Seite jeweils eine Bohrung vorgesehen, die bei der Montage durch die mitgelieferten Kupplungsstifte sowie zusätzlich durch vier Muffen mit Verbindungsbeschlägen verbunden wird.

PLANUNGSHINWEIS 1.000

1.000

2.277

Bei Kombination von einem breitem Flügeltürschrank ohne Mittelseite (Standard im pCon.planner) und kleinteiligeren Aufsatzschränken (siehe Sysmbolskizze) kann die Durchbiegung bei der Deckplatte des Unterbauschrankes kritisch werden.

400

MITTELSEITE BEI KOMBINATION UNTERBAUSCHRANK / AUFSATZSCHRANK

Daher ist bei dieser Aufstellung unbedingt über das Customizing die Mittelseite für den Unterbauschrank auszuführen.

KX STAURAUM FUNKTION & ORGANISATION

FUNKTION & ORGANISATION GARDEROBENSCHRANK In Flügeltürschränken kann optional ein Garderobenauszug oder eine Garderobenstange gewählt werden. Garderobenauszug: Breite 600–1.200 mm, Tiefe 445–500 mm, ab 1.131 mm Höhe. Rechts die Hängenische mit Auszug, links kürzere Fachböden. Die Hängenische ist immer gleich breit, die Fachnische passt sich entsprechend an. Garderobenstange (nur über gesamte Schrankbreite): Breite 300–1.200 mm, Tiefe 550–600 mm, ab 1.131 mm Höhe. Alle Garderobenschränke sind mit einem Lüftungsgitter in der Rückwand und einer losen Schuhtasse in der Hängenische ausgestattet.

Standardhöhen

Standardbreiten 600 mm

800 mm

900 mm

Info - Ausstattung 1.000 mm

1.200 mm Garderobenauszug

3 Fachböden, ab Breite 801 mm mit Mittelseite, kein Hutfach wählbar 4OH 1.520 mm

Garderobenstange

kein Hutfach wählbar

Garderobenauszug

4 Fachböden, ab Breite 801 mm mit Mittelseite, Hutfach wählbar (3 Fachböden) 2 + 3 OH 1.923 mm 5 OH 1.935 mm

Garderobenstange

Hutfach wählbar

Garderobenauszug

3 + 3 OH 2.223 mm

4 Fachböden, ab Breite 801 mm mit Mittelseite, Hutfach immer gewählt (Fachboden durchgehend)

2 + 4 OH 2.313 mm 6 OH 2.325 mm

WANDGARDEROBE Die Wandgarderobe besteht aus einer Spanplatte 25 mm welche mit Garderobehaken ausgestattet ist. Die Anzahl der Garderobehaken (1 - 5) variiert je nach Breite.

Garderobenstange

Hutfach immer gewählt (Fachboden durchgehend)

WANDSPIEGEL Der Wandspiegel besteht aus einer Spanplatte 19 mm welche mit einem Spiegel beklebt ist. Breite: 400 mm, Tiefe: 25 mm, Höhe: 1.855 mm

Breite: 200 - 1.000 mm, Tiefe: 25 mm, Höhe: 1.455 - 1.855 mm

KX STAURAUM FUNKTION & ORGANISATION

FUNKTION & ORGANISATION STOFFRÜCKWAND Alle Schranktypen können optional mit einer pinnbaren Stoffrückwand ausgestattet werden. Die bestehende Rückwand in Korpusausführung wird durch die Stoffrückwand ersetzt. Diese ist um 4 mm hinten überstehend.

KX BOX Optional kann auf alle Schranktypen eine KX Box gestellt werden. Plattenstärke: 19 mm oder 25 mm Spanplatte in Melamin oder Furnier. Breiten: 300 mm - 1600 mm, Höhen: 300 | 390 | 415 mm, Tiefen: 300 mm - 600 mm. Frontart wählbar offen, zurückgesetzt oder offen, frontbündig. Zusätzlich kann links, rechts oder beidseitig ein Schrank angebaut werden. Plattenüberstand bis max. 200 mm möglich. Desweiteren kann ein Kabelauslass konfiguriert werden. Da die KX Box über keine Rückwand verfügt, ist bei der Planung zu berücksichtigen, dass ein vertikaler Weiterbau nicht zulässig ist.

PP PLANTER BOX Optional kann auf alle Schranktypen eine Planter Box gestellt werden. Diese kann wahlweise mit oder auch ohne Planter Trays zur Bepflanzung ausgestattet werden. Die Planter Box muss bei der Montage mit dem Unterschrank verschraubt werden. Planter Tray: Material aus 100 % PCR-Polystyrol (Post Consumer Recyclingmaterial), immer in Farbe Schwarz, nach Lebenszyklus wieder recycel- und wiederverwendbar. Planter Box: Spanplatte 19 mm, Ausführung wie Schrank oder abweichend möglich.

Die Planter Box mit dazupassenden Planter Trays ist in folgenden Dimensionen verfügbar: · Breite 325 - 2.000 mm · Tiefe 400 - 600 mm · Höhe 220 - 300 mm Folgendes ist bei der Konfiguration von Planter Box und Planter Tray zu berücksichtigen: Bis Breite 483 mm ist keine Mittelseite vorgesehen, ab Breite 484 mm ist eine Mittelseite auf Wunsch wählbar, ab Breite 1.200 mm ist die Planter Box immer mit einer Mittelseite ausgestattet.

bis Breite 483 mm

Breite 484 - 1.199 mm

ab Breite 1.200 mm

KX STAURAUM SICHERHEITSHINWEISE

SICHERHEITSHINWEISE KIPPSICHERUNG Folgende Schränke müssen gegen das Kippen gesichert werden:

Wandmontagewinkel

Gegengewicht 1

Unterbauschränke ab einer Höhe von 5 OH

Aufsatzschränke

Ladenschränke

Schränke mit Einbauten 2

Gegengewicht aus Stahlplatte. Für Schrankbreite 800 mm: 2 Stück; für Schrankbreite 1.200 mm: 3 Stück. Gewicht ca. 17 kg. Ladenschränke sind immer gegen das Kippen gesichert, deswegen ist standardmäßig das Gegengewicht im Schrank verbaut. 2 Gilt für folgende Einbauten: Hängekarteirahmen, Hängerahmen, Karteiladen oder Pendelregistraturen. 1

KX STAURAUM FARBEN & MATERIALIEN

FARBEN & MATERIALIEN MATERIALIEN UND OBERFLÄCHEN Folgende Materialien und Farben sind für dieses Produkt verfügbar.

Melamin

Furnier

Stoff P0-P5

Glas KS Klarglas

Glas ST Weiß satiniert

Polypropylen

• . . . . . . . . . . verfügbar - . . . . . . . . . . nicht verfügbar

- Platte

•

- Korpus

•

- Front

•

- Innenleben

•

- Platte

•

- Korpus

•

- Front

•

- Innenleben

•

- Platte

•

- Korpus

•

- Front (optional)

•

Produkt Schiebetürschrank

Flügeltürschrank

Regalschrank

- Innenleben

•

- Platte

•

- Korpus

•

- Front

•

- Innenleben

•

- Platte

•

- Korpus

•

- Front

•

Verblendungen

•

Wandgarderobe, Wandspiegel (Trägerplatte)

•

Querrollladenschrank

Ladenschrank

Stoffrückwand

•

Planter Box

•

Enthaltene Farben und Farbdarstellung  „Farben & Materialien“

KX STAURAUM FARBEN & MATERIALIEN

FARBEN & MATERIALIEN MELAMIN

MW Weiß

MQ Office Weiß

MSW Schneeweiß

MC Canvas

MP Platin

MA Aluminium

MH Steingrau

TM Schlamm

MS Schiefer

MD Urban Grau

MB Basalt

MJG Jadegrün

EZ Eiche Vicenza

MEK Eiche Kendal

MAK Ahorn Klassik

MBK Buche Klassik

NG Nuss Grau

MNP Nuss Pavia

KX STAURAUM FARBEN & MATERIALIEN

FARBEN & MATERIALIEN FURNIER

EF Eiche Natur

EY Eiche Sylt

EG Eiche Grau

ER Eiche Amaretto

EV Eiche Vulkano

NF Amerik. Nuss

NR Nuss Siena

NB Nuss Umbra

NA Nuss Anthrazit

KD Kastanie Natur

KP Kastanie Braun

KQ Kastanie Grau

AK Kanad. Ahorn

BJ Bambus

BG Buche Grau

BU Buche Natur

MA Aluminium

MS Schiefer

Furniere auch in matter Ausführung erhältlich.

KUNSTSTOFF: durchgefärbt

MW Weiß

MP Platin

GLAS

KS Klarglas

MB Basalt

HB Hellbraun

SOCKEL

ST Weiß satiniert

AS Asphalt

AL Aluminiumfarbig

STOFF Verschiedene Stoffkollektionen stehen als Bezugsmaterial zur Verfügung: Xtreme Plus, Urban Plus, Inn, Era, Step, Step Melange, Soft Next, Remix, Mainline Flax, Focus, Bonsai Reboot, Panama, Fiord, Steelcut, Assam, Focus Melange, Artisan, The Cool, Steelcut Trio, Hallingdal, Elle, Coda. Nähere Infos zu den einzelnen Kollektionen finden Sie unter www.bene.com. Unsere Outdoor-Stoffe können auch auf Produkten für den Innenbereich eingesetzt werden. Das bedeutet jedoch nicht, dass die Indoor-Produkte dadurch für den Outdoor-Einsatz geeignet sind.

KX STAURAUM FARBEN & MATERIALIEN

DIE BENE VERANTWORTUNG Bene nimmt eine Vorreiterrolle im Bereich der Nachhaltigkeit ein. Dies umfasst alle Unternehmensbereiche – von der Produktentwicklung, -beschaffung, Produktion und Logistik bis hin zur Produktverwertung. Von der ersten Skizze bis zur Serienreife fließen immer ökologische Anforderungen in den Produktentwicklungsprozess ein. Dazu gehören die Auswahl umweltverträglicher Materialien wie zum Beispiel zertifizierte Hölzer aus nachhaltig bewirtschafteten Forstbeständen, die Verwendung von Recyclingwerkstoffen oder der verstärkte Einsatz nachwachsender Rohstoffe. Materialkennzeichnung, Reparierbarkeit und eine lange Lebensdauer der eingesetzten Komponenten sind ebenfalls wichtige Anforderungen an das Produktdesign, damit diese einem zweiten Produkt-Lebenszyklus zugeführt werden können. Um am Ende der Lebensdauer eine hohe Recyclingfähigkeit unserer Produkte zu garantieren, verzichten wir so weit wie möglich auf Verbundmaterialien und entwickeln sortenrein zerlegbare Möbel. 99,9 % aller Lieferungen erreichen uns aus einem europäischen Land. Rund 94 % aller Rohstofflieferungen stammen aus Österreich und Deutschland. Rund 93 % der Rohstoffe werden von Lieferanten mit Sitz im Umkreis von 500 km zu unserem Produktionsstandort geliefert.

NACHHALTIGE ROHSTOFFE Für Bene ist der Einsatz folgender Komponenten selbstverständlich: · formaldehydarme Spanplatten · formaldehydarme Leime · Wasserlacksysteme · recyclingfähige Stoffe · Materialien mit hohen Recyclinganteilen · PVC-freie Kunststoffe

Bene garantiert, dass seine Produkte frei sind von: · CMR-Stoffen · halogenierten Lösungsmitteln in Kunststoffen · chlorierten Kohlenwasserstoffen · Schwermetallpigmenten · Materialien mit Azo-Farbstoffen · Beschichtungen mit biozider Wirkung (zum Beispiel Holzschutz mittel, Pestizide)

BEITRAG ZU GEBÄUDEZERTIFIZIERUNGEN Im Rahmen der ökologischen Gebäudezertifizierung tragen auch Einrichtungssysteme wie Möbel und Trennwände zur Erreichung eines guten Ergebnisses bzw. einer höheren Punktzahl bei. Die Produkte von Bene können einen Beitrag zu LEED, WELL Building Standard, DGNB, BREEAM etc. leisten. Kriterien sind beispielsweise Umweltproduktdeklarationen, Innenraumluftqualität, Akustik und Umnutzungsfähigkeit.

KX STAURAUM Ökologische Kennzahlen · 99,7 % sortenreine Trennbarkeit · 98,6% Recyclefähigkeit · 89,7 % Anteil an nachwachsenden Rohstoffen · 39,7 % Verwendung von recycelten Produktionsmaterialien

Beispielkonfiguration · Schiebetürschrank · Melamin · Breite 120 cm, Höhe 3 OH · Gesamtgewicht 80,7 kg

Materialien Stahl 1,1 kg / 1,2 %

Kunststoffe 3,42 kg / 4,2 %

Spanplatte 76,2 kg / 94,4 %

Für jede Standard-Produktkonfiguration können Umwelt-Produktdeklarationen (Lifecycle Data Sheet / LCDS) bereitgestellt werden. Diese werden basierend auf EN ISO 14040, 14044 und der geltenden Produktkategorienregel des internationalen EPD®-Systems UN CPC 3811, 3812 und 3814 erstellt. Die LCDS enthalten den Product Carbon Footprint (PCF) entlang des gesamten Lebenszyklus (von der Wiege zur Wiege). Umweltinformationen Bene: https://bene.com/de/bene/nachhaltigkeit
