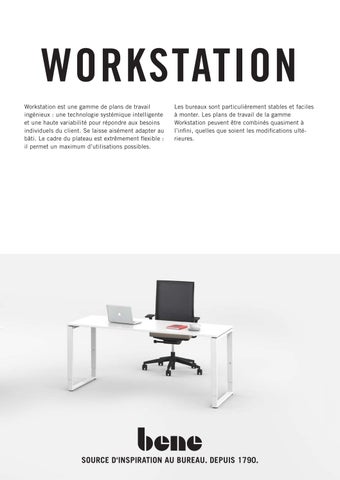

WORKSTATION

Workstation est une gamme de plans de travail ingénieux : une technologie systémique intelligente et une haute variabilité pour répondre aux besoins individuels du client. Se laisse aisément adapter au bâti. Le cadre du plateau est extrêmement flexible : il permet un maximum d’utilisations possibles.

Les bureaux sont particulièrement stables et faciles à monter. Les plans de travail de la gamme Workstation peuvent être combinés quasiment à l’infini, quelles que soient les modifications ultérieures.

DESCRIPTION DU PRODUIT

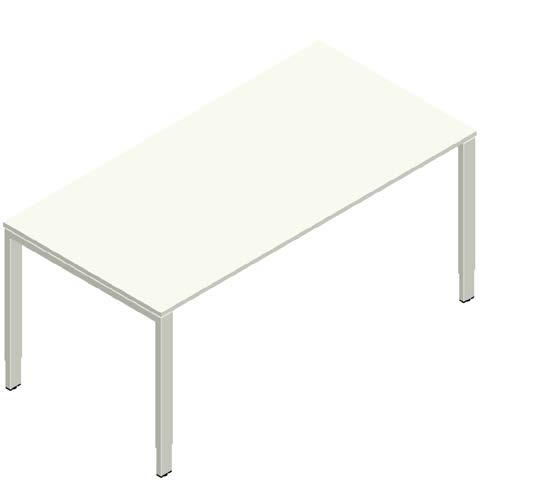

WORKSTATION BASIC RECTANGULAIRE

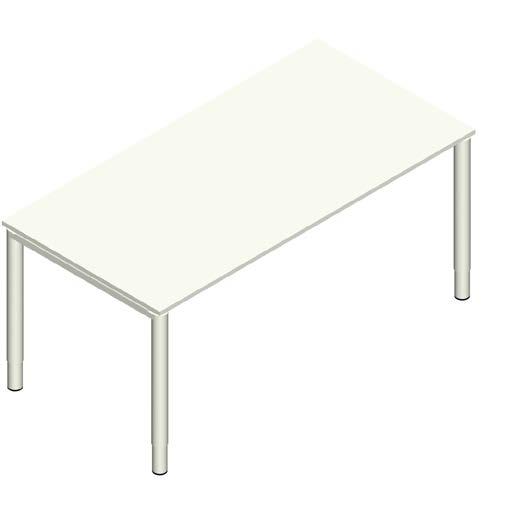

WORKSTATION BASIC ROND

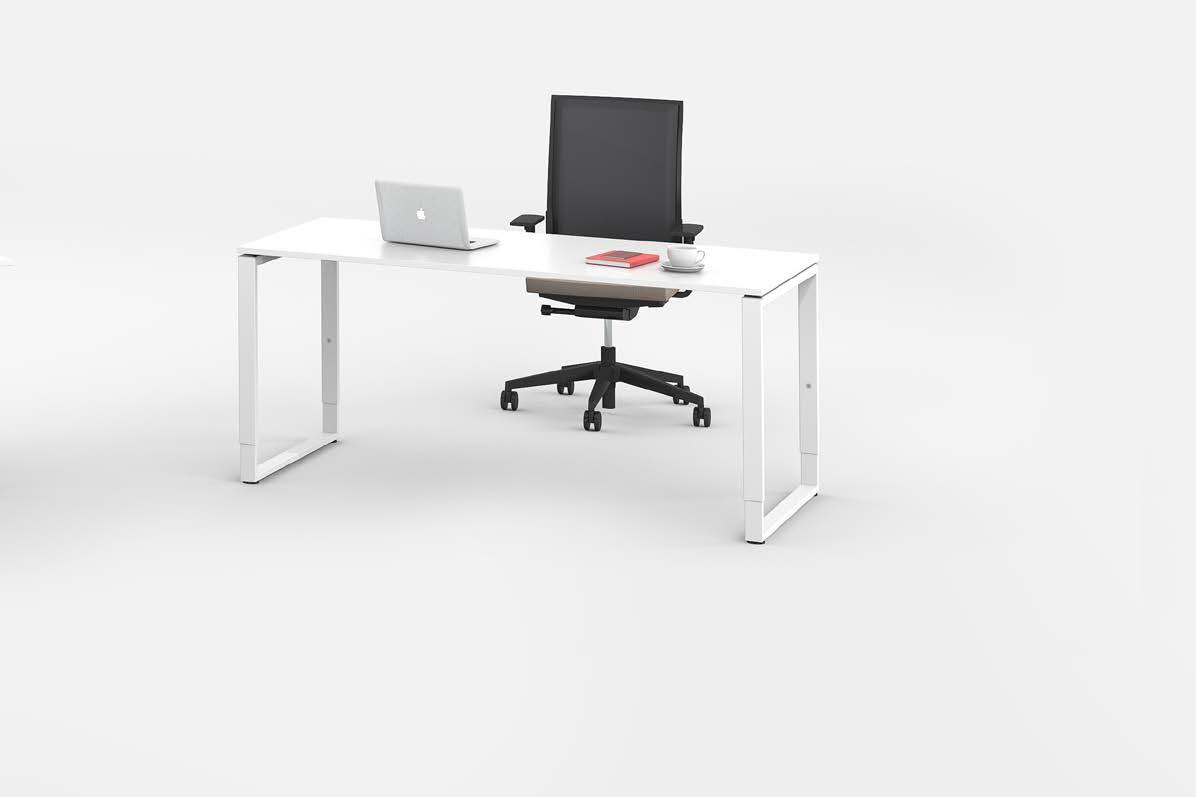

WORKSTATION SQUARE BY BENE

DESCRIPTION DU PRODUIT

Plateau : 3 épaisseurs au choix : plateau compact 13 mm, plateau en particules fines 19 mm ou 25 mm

Chant périphérique : plateau en particules fines 19 mm : chant mono 2 mm ou chant mono 3 mm. Plateau en particules fines 25 mm : chant mono 2 mm ou chant mono 3 mm.

Piètement (cadre de table autoportant) : Basic rectangulaire, Basic rond, SQUARe by Bene.

Plateau

Cadre

Pied

Goulotte T basculante

Poignée et logement pour plateau coulissant

Adaptateur universel

mâchoire de connexion

Attaches coulées sous pression

Clips de plateau

Boîtier connectique ou Cable Box

Attache support pour câbles pour goulotte T basculante

Informations sur d’autres options telles que vertèbre et gaine pour câbles  fiche technique « gestion des câbles et des médias »

APERCU & DIMENSIONS

FORMES DE PLATEAUX PLAN DE TRAVAIL DE BASE TG

Rectangulaire RE

Plan compact K1

Table en angle équilatérale 120° W3

Arrondi côté utilisateur NG

Combinaison de plans compacts K3, type 3

Dimensions en mm

APERCU & DIMENSIONS

FORMES DE PLATEAUX POUR EXTENSIONS LATERALES TC

Droite, latéralement sur 1 plan de travail MV

Courbe, latéralement sur 1 plan de travail MU

Droite, latéralement sur 2 plans de travail ME

Courbe, latéralement sur 2 plans de travail MR

Dimensions en mm

DEFINITION DES COTES DU PLATEAU / ORIENTATION DE LA FORME DU PLATEAU

RE, NG

côté gauche (L)

côté visiteur (B)

côté droit (R)

côté utilisateur (n)

K1, K3

côté visiteur (B)

côté visiteur latéral (BS) avant (V)

côté utilisateur (n) latéral (S)

côté visiteur (B)

côté visiteur latéral (BS)

côté utilisateur (n) avant (V)

POSITION DE RACCORDEMENT / ORIENTATION DE LA FORME DU PLATEAU

RE MV, MU

n neutre

gauche

côté visiteur à gauche (BL)

côté gauche (L)

ME, MR

côté visiteur à droite (BR)

côté droit (R)

côté utilisateur (n)

droite

VARIANTES DE PIETEMENTS

Les hauteurs indiquées font toujours référence au bord supérieur du plan de travail, le plateau utilisé étant un plateau en particules fines de 25 mm. La hauteur du plan de travail doit être réduite en conséquence en cas d’utilisation d’un plateau en particules fines de 19 mm et d’un plateau compact de 13 mm.

BASIC RECTANGULAIRE

· Tube rectangulaire 60 x 30 mm, acier mise à niveau : +10 mm à l'aide du vérin de réglage

· Plage de réglage vertical : fixe ou par crans de 20 mm à l'aide d'un outil

BASIC ROND

Tube rond Ø 60 mm, acier

· mise à niveau : +10 mm à l'aide du vérin de réglage

Plage de réglage vertical : par crans de 20 mm à l'aide d'un outil

SQUARE BY BENE 1

Tube rectangulaire 55 x 25 mm, acier mise à niveau : +10 mm à l'aide du vérin de réglage

· Plage de réglage vertical : par crans de 20 mm à l'aide d'un outil

OPTIONS POUR PLATEAUX DE TABLE

OBTURATEUR

Pour un câblage simple et rapide à travers le plateau. Repousser une partie du cache pour faire passer les câbles.

· 1 à 3 obturateurs possibles par plateau

Positions fixes spécifiées en fonction de la forme du plateau

Positions possibles des obturateurs

Obturateur Ø 80 mm

BOITIER CONNECTIQUE

Le boîtier connectique est intégré et peut être équipé d’une multiprise. L’ouverture du volet en aluminium permet d’accéder facilement et rapidement à la multiprise.

2 boîtier connectique possible par plateau

· Position fixe spécifiée en fonction de la forme du plateau

Position centrale jusqu'à une largeur de plateau de 1400 mm

· Position à gauche ou à droite à partir d’une largeur de plateau de 1600 mm

non combinable avec plateau coulissant et top-access.

Boîtier connectique 315 x 125 mm

Boîtier connectique et multiprises intégrables  Liste de prix « Gestion des câbles et multimédia »

Positions possibles du boîtier connectique

Re, nG K1 K3

CABLE BOX

Le Cable Box permet un accès rapide et facile au goulotte. Le cadre en matière plastique et le volet en métal sont disponibles en blanc, noir ou aluminium.

1 à 2 pièces au maximum sont possibles par plateau

· position fixe spécifiée en fonction de la forme du plateau

position centrale jusqu‘à une largeur de plateau de 1400 mm

· position à gauche ou à droite à partir d’une largeur de plateau de 1600 mm

non combinable avec plateau coulissant et top-access.

Positions possibles

Re, nG

Re, nG K1 K3

OPTIONS

BFRIENDS POWER MODULE

Le bFRIenDS Power module est disponible en trois tailles - S, m et L.

Il peut être monté sur toutes les tables, partout où une sortie de câble est possible. Il est également possible de remplacer un Power module à un trou de sortie de câble existant (diamètre 80 mm). Pas possible en combinaison avec un plateau coulissant ou top-access.

Plus d‘informations sur les couleurs possibles et les configurations de couleurs  Fiche produit „bFRIenDS“

Types de bFRIENDS Power Module

Type S

avec prise ou USB-Charger (A+C) prises de recharge USB-A 18W / USB-C 22W

Type M

avec prise ou USB-Charger (A+C) prises de recharge USB-A 18W / USB-C 22W

Type L

avec prise et/ou USB-Charger (A+C) prises de recharge USB-A 18W / USB-C 22W

(disponible: 2 x prises | 2 x USB | 1 x prise + 1 x USB)

bFRIENDS Power Module pièces/construction

USB-Charger (A+C) ou prise

Sleeve

Insert

Base

Fastener

Positions possibles des modules d‘alimentation bFRIENDS Positions fixes. 1 ou 2 trous de sortie de câbles possibles par panneau : gauche / droite / gauche et droite.

Pas possible en combinaison avec le panneau coulissant et top-access.

OPTIONS POUR PLATEAUX DE TABLE

PLATEAU COULISSANT

Le plateau coulissant possède un mécanisme coulissant qui se verrouille à l’aide d’une fonction d’encliquetage. Il suffit de désactiver le blocage pour le repousser facilement vers l’avant et accéder ainsi aux câbles.

Longueur de coulissement : 190 mm

Utile uniquement en association avec une goulotte. Pour un plan de travail d’une profondeur de plateau de 600 mm, un plateau coulissant n’est pas possible. Une combinaison avec top-access n’est pas possible.

Formes possibles de plateau

Re, nG

TOP-ACCESS

Les top-access permettent un accès simple, rapide et ergonomique aux câbles.

· La finition peut être identique ou différente du plateau À partir d’une largeur de plateau de 1401 mm, le top-access est séparé en son centre montage sur adaptateurs universels inclus.

Utile uniquement en association avec une goulotte.

Top-access Profondeur 180 mm

Une combinaison avec le plateau coulissant n’est pas possible. Si un plateau coulissant raccourci a été choisi, la profondeur du top-access se réduira de 31 mm.

Positions possibles du top-access

Re, nG K1 K3

PREPARATION POUR RACCORDEMENT A T-PANEL (ADAPTATEUR UNIVERSEL)

Le plan de travail est alors équipé automatiquement d’adaptateurs universels. Ils permettent d’y raccorder différents éléments.

2 adaptateurs jusqu'à une largeur de plateau de 1400 mm

· 3 adaptateurs à partir d’une largeur de plateau de 1401 mm

· T-Panel Pure: derrière le plateau avec d’écart ou derrière le plateau raccourci T-Panel Curve: derrière le plateau avec d’écart ou dans la découpe du plateau

· T-Panel multi: derrière le plateau avec d’écart ou dans la découpe du plateau

Le T-Panel ne peut pas être fixé au moyen d’attaches du plateau.

adaptateur universel

OPTIONS

GOULOTTE T BASCULANTE

La goulotte sert de guide-câble pratiquement invisible. Le passage vertical de câbles est effectué au moyen de vertèbres qui peuvent être accrochées sur toute la longueur de la goulotte horizontale. Avec supports vissés dans le plateau de la table. Couleurs : SZ noir, AL aluminium ou WI blanc.

Vertèbres  Liste des prix « Gestion des câbles et des multimédias ».

Positions possibles de la goulotte

goulotte T basculante

INTEGRATION DE SUPPORTS POUR MULTIPRISES DANS UNE GOULOTTE en fonction du nombre et de la position des multiprises, il faut intégrer les supports pour multiprises suivants :

avec une goulotte T basculante

2 supports 4 supports 3 supports

Chaque goulotte est fournie avec des attaches de montage. Ces attaches peuvent également être utilisées comme supports pour multiprises.

Re, nG

OPTIONS

RACCORDEMENT D’UN CAISSON

Les plans de travail Workstation peuvent recevoir des caissons CT d’une hauteur de 548 mm (9 UH) et de 598 mm (10 UH), à l’aide d’attaches supports. Le pied de table est alors supprimé du côté du caisson, mais la longueur du cadre reste inchangée.

De même, la longueur de la goulotte reste identique. Utilisation pratique uniquement en combinaison avec top-access ou plateau coulissant. en raison du risque de basculement, un débordement du plateau n’est pas autorisé du côté du caisson. Les voiles de fond ne sont autorisés que sur le chant arrière et si la profondeur du plateau est supérieure à celle du caisson.

Positions de raccordement possibles d'un caisson CT

RACCORDEMENT D'UN CAISSON PORTEUR

Le caisson porteur d’une hauteur de 740 mm peut être fixé à des plans de travail à hauteur réglable ou ayant des plages de réglage vertical fixes. Les plans de travailpeuvent alors avoir des profondeurs de 600, 800, 900 et 1000 mm. Pour 900 et 1000 mm, le plateau d’un caisson de 800 mm de profondeur est rallongé vers l’arrière au moyen d’un débordement du plateau.

La longueur du cadre reste inchangée. Retour ultérieur à un piètement standard possible uniquement dans certaines conditions. Pas de débordement possible du plateau du côté de l'assemblage. non disponible pour table Rectangulaire Re avec Soft edge.

Positions de raccordement possibles d'un caisson porteur Re,

OPTIONS

RACCORDEMENT D’UN SIDEBOARD

Le Sideboard est utilisé en remplacement du pied de table. Chaque plan de travail ne peut recevoir au maximum qu’un Sideboard. Le raccordement d’un Sideboard est possible à partir d’une largeur de table de 1600 mm. L’angle de positionnement est toujours de 90°.

La largeur minimale du Sideboard est de 1200 mm ou de 1600 mm, en fonction de la profondeur du plan de travail. La plage de réglage vertical

ne commence ici qu’à partir de 680 mm. Pour des raisons de stabilité et d’encombrement, le Sideboard n’est autorisé que pour les formes de plateaux représentées ci-dessous.

Positions de raccordement possibles d'un Sideboard

EXTENSION LATERALE

Montage latéral sur 2 plans de travail matériau : plateau en particules fines 19 / 25 mm ou plateau compact 13 mm.

Pour l’extension latérale représentée, les plans de travail sont disposés à fleur, sans écart. en cas d’utilisation d’une cloisonnette RV ou d’écrans de séparation entre les deux tables, la largeur de l’extension latérale est automatiquement adaptée en conséquence.

montage latéral sur 2 plans de travail, arrondi

DÉBORDEMENT(S) DU PLATEAU

Selon la forme du plateau, le plateau de table peut être agrandi aux dimensions spécifiées dans différentes orientations. Cette option n‘est pas possible en combinaison avec table en angle équilatérale 120° W3.

nG K1 K3

côté visiteur

gauche droite

côté utilisateur

côté visiteur : 0 - max. 200 mm

gauche : 0 - max. 200 mm

droite : 0 - max. 200 mm

côté utilisateur : 0 - max. 100 mm

côté visiteur

gauche droite

côté utilisateur

côté visiteur : 0 - max. 200 mm

gauche : 0 - max. 200 mm

droite : 0 - max. 200 mm

côté utilisateur : 0 - max. 100 mm

côté visiteur

côté visiteur latéral latéral

côté visiteur : 0 - max. 200 mm

côté visiteur latéral : 0 - max. 200 mm latéral : 0 - max. 200 mm

côté visiteur latéral

côté visiteur

côté utilisateur

côté visiteur : 0 - max. 200 mm

côté visiteur latéral : 0 - max. 200 mm

latéral : 0 - max. 200 mm

côté utilisateur : 0 - max. 100 mm

COULEURS & MATERIAUX

MATERIAUX ET SURFACES

Les matériaux et couleurs suivants sont disponibles pour ce produit.

• disponible

- non disponible

Plateau de table

Plateau de table mélamine •

Plateau de table Compact

Piètements

Basic rectangulaire Tube en acier

Basic rond Tube en acier •

SQUARe by Bene Tube en acier

COULEURS & MATERIAUX

Options WI blanc, plastique AL aluminium, plastique SZ noir, plastique AL aluminium anodisé SZ noir peint par poudrage WI blanc peint par poudrage AL aluminium peint par poudrage

Obturateur

Boîtier connectique

Cable Box

Goulotte T basculante

Représentations des couleurs contenues, restrictions concernant les combinaisons de couleurs et de panneaux ainsi que les collections de tissus et de cuirs autorisées  voir pages suivantes ou fiche technique « couleurs & matériaux »
