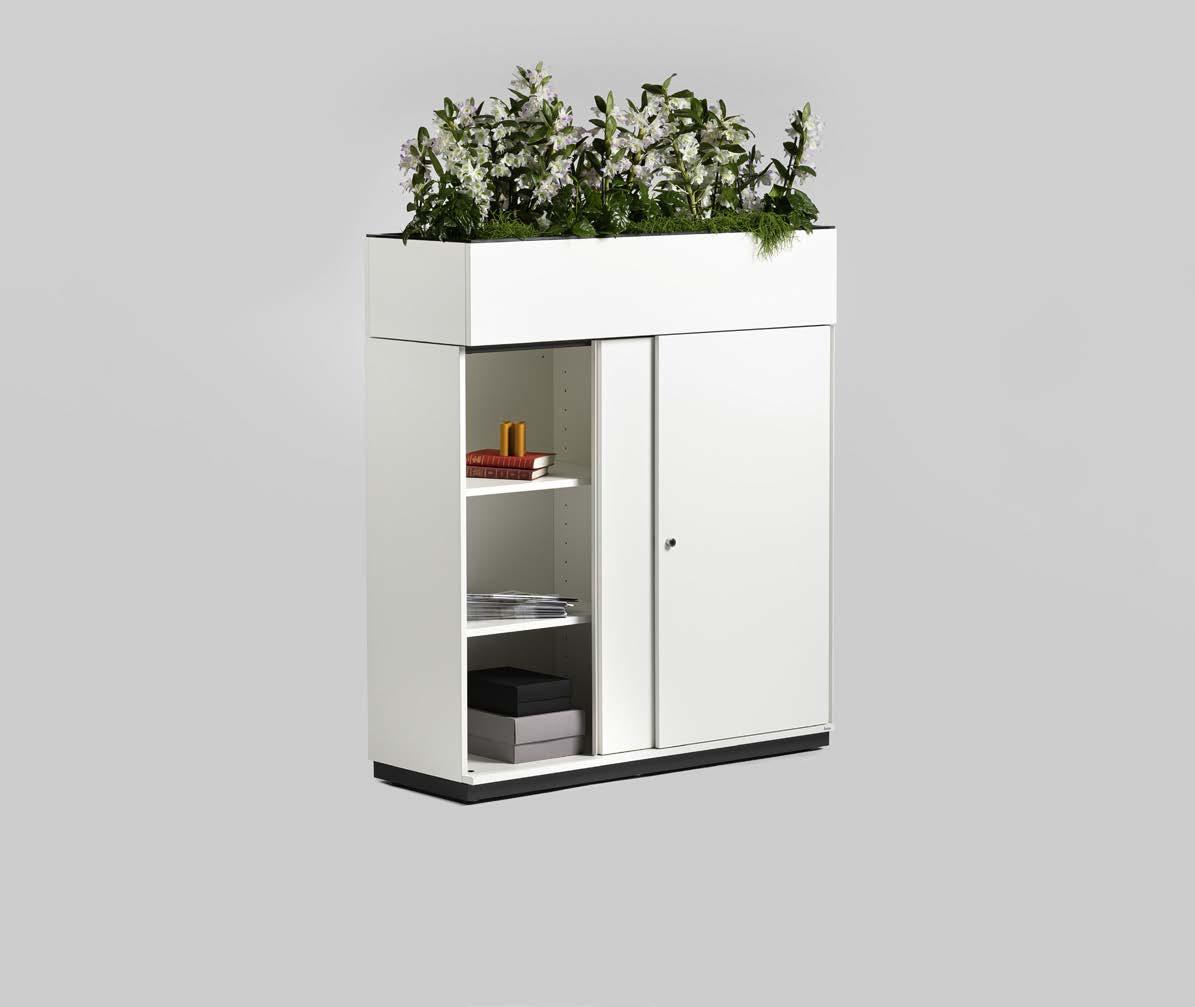

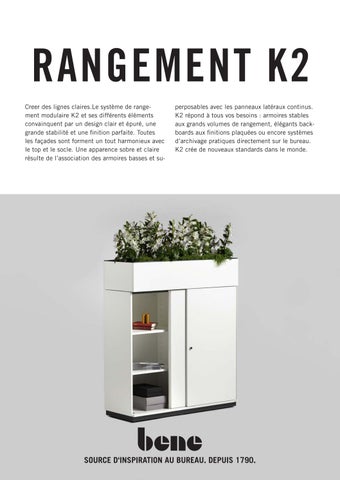

RANGEMENT K2
Creer des lignes claires.Le système de rangement modulaire K2 et ses différents éléments convainquent par un design clair et épuré, une grande stabilité et une finition parfaite. Toutes les façades sont forment un tout harmonieux avec le top et le socle. Une apparence sobre et claire résulte de l’association des armoires basses et su-
perposables avec les panneaux latéraux continus. K2 répond à tous vos besoins : armoires stables aux grands volumes de rangement, élégants backboards aux finitions plaquées ou encore systèmes d’archivage pratiques directement sur le bureau. K2 crée de nouveaux standards dans le monde.
DESCRIPTION DU PRODUIT
Top : panneau en particules fines de 12 mm. Relevé de 3 mm par rapport au plateau supérieur.
Plateau supérieur : panneau en particules fines de 19 mm. Avec fermeture à pression et baguettes d’écartement.
Panneaux latéraux : panneau en particules fines de 19 mm.
Série de perçages en ligne de 50 mm pour fixation des étagères.
Panneau transversal : panneau en particules fines de 19 mm. Série de perçages en ligne de 50 mm pour fixation des étagères.
Fond : panneau en particules fines de 19 mm.
Étagères : panneau en particules fines de 19 mm.
Étagères : étagères en métal en SR anthracite.
Dos : panneau en particules fines de 16 mm. en isolation phonique sur demande.
Panneau arrière de parement : panneau en particules fines de 8 mm et panneau en fibres tendres de 6 mm. Revêtement en tissu.
Socle : profilé en acier en AS asphalte. Profilé en acier plié sur 4 côtés, hauteur : 45 mm. Ajustement de niveau intégré de 45 à 65 mm par vérins de réglage. Socle à 4 pieds en option.
TYPES D’ARMOIRES
9 Armoire basse modèle standard livré avec top à fermeture à pression et amovible.
Armoire superposée
L’armoire superposée ne s’installe que sur une armoire basse, à laquelle elle est fixée par des vis à douille. Le top de l’armoire basse doit être enlevé (fermeture à pression) et fixé à l’armoire superposée.
Wall Cabinet
Le Wall Cabinet n’est disponible que dans une hauteur fixe et s’installe uniquement au mur ou dans un système de cloisons Bene.
CAPACITÉ DE CHARGE DES ÉTAGÈRES
La capacité de charge indiquée dans le tableau s'applique à toutes les étagères.
150 kg / m2
Largeur d'étagère [cm] 36,2 56,2 76,2 96,2 116,2 (57,1) (77,1)
Charge maximale [kg] 20 30 40 50 60
DESCRIPTION DU PRODUIT
BARILLET - CONVERSION DE Z70 EN Z60
Z70 système de fermeture - jusqu'à la semaine 36 septembre 2025 incluse. Le barillet Z70 couvre les numéros de clés de B51004 à B52994.
Serrure
Z70 barillet
Z70 clé pliable capuchon : couleur anthracite
Z70 clé standard
POSSIBLITÉS DE CONFIGURATION
- dans le meuble
- en kit (un barillet, une clé standard et une clé pliable) - clé de service
Système de fermeture Z70 jusqu'à la semaine 36 incluse 2025
aléatoire (pas de définition)
groupe de blocage
A: B51104
B: B51204
C: B51304
D: B51404
e: B51504
F: B51604
G: B51704
H: B51804
par référence de la clé B51004 - B52994
Z60 système de fermeture - à partir de la livraison semaine 37 septembre 2025. Le barillet Z60 couvre les numéros de clés de 26001 à 26200.
Le barillet à insertion Z60 s'adapte à toutes les serrures existantes.
Serrure
Z60 barillet
à partir de livraison
semaine 37 2025 - Z60 clé pliable capuchon : couleur noir
Z60 clé standard
Système de fermeture Z60 à partir de la semaine 37 2025
aléatoire (pas de définition)
par référence de la clé 26001 - 26200
Les commandes supplémentaires ne sont possibles qu'en set (se compose toujours d'un barillet, d'une clé standard et d'une clé pliable) - aucune clé individuelle n'est disponible !
La clé de service du système Z70 n‘est pas compatible avec le système Z60. Chaque système nécessite sa propre clé de service !
DESCRIPTION DU PRODUIT
TYPES DE FACADES
Armoire à portes coulissantes
L’armoire à portes coulissantes est équipée de deux portes coulissantes d’un côté. Différents modèles de façade sont disponibles au choix.
Façade en mélaminé
Panneau en particules fines de 16 mm
· avec poignée profilée en plastique, disponible dans les coloris : mW blanc, mP platine, mA aluminium, mS anthracite, mB basalte ou HB marron clair.
Façade en bois d’ébénisterie
Panneau mDF de 17 mm rainure de poignée fraisée
Armoire à portes coulissantes interchangeables
Verrouillage
· avec serrure sans serrure, trous de perçage et cache
L’armoire à portes coulissantes interchangeables permet de gagner de l’espace de rangement. elle est équipée d'une porte coulissante de chaque côté, avec différentes serrures. Le fond et la façade sont de la même couleur, avec profilé de roulement intégré.
Façade acoustique pour armoire à portes coulissantes
Une façade acoustique optionnelle est proposée pour l’armoire à portes coulissantes en mélamine (ébénisterie disponible sur demande technique). Cinq perforations au choix selon le design et les performances acoustiques. Façade acoustique uniquement avec serrure.
Valeurs d’absorption acoustique
mesure : selon DIn en ISO 354, source des données : certificat LGA/TÜV // TU Graz, valable pour : façade d’armoire, voile acoustique : SP50 ou équivalent, isolation : armoire remplie à environ 80 % de livres et classeurs
Dos
Classeur
Façade d h
Configuration (Trame / diamètre)
T 8 mm
T 8 mm / dia. 1,2 mm
T 6,4 mm / dia. 2 mm h 400 mm
Valeurs d’absorption acoustique αs
DESCRIPTION DU PRODUIT
Armoire à portes coulissantes en applique
Cette armoire est équipée d’une porte en applique et d’une porte coulissante d’un côté. La porte en applique se trouve en avant, à fleur des trois panneaux latéraux extérieurs, et masque les chants extérieurs de l’élément central.
Façade en mélaminé
· Panneau en particules fines de 12 mm poignée en plastique dans une couleur de base
Façade en bois d’ébénisterie
· Panneau en particules fines de 12 mm
Verrouillage
· serrure avec poignée en forme de rosette, couleur AL aluminium anodisé
· sans serrure, trous de perçage et sans poignée
La porte en applique est installée sur un panneau de base (en particules fines de 19 mm). Si l’élément central est en mélaminé, le panneau sera de la même couleur. S'il est en bois d’ébénisterie, le panneau de base sera en mélaminé mB basalte.
La porte coulissante arrière a toujours la même couleur que l’élément central. Les embases et poignées sont identiques à ceux décrits pour l’armoire à portes coulissantes.
Division de la façade
gauche droite
Armoire à portes battantes
Plusieurs modèles de façades sont disponibles pour l’armoire à portes battantes. Celle-ci ne peut être livrée qu’en pièces détachées pour les hauteurs 5 HC et 6 HC et en largeur 800, 1000 ou 1200 mm.
Façade en mélaminé
· Panneau en particules fines de 19 mm
Façade en bois d’ébénisterie
Panneau en particules fines de 19 mm
Verre
· Verre VTS de 4 mm dans un cadre en aluminium anodisé
Armoire à portes battantes vitrées
Poignées et verrouillage
Serrure à cylindre rotatif avec barillet
· Bouton rotatif, avec serrure et barillet
Bouton fixe, sans serrure et trous de perçage
Façade sans poignée (« push-to-open ») avec loquet magnétique
L’armoire ouverte peut être équipée de portes battantes en option. Celles-ci sont fixées par une charnière à l’intérieur, avec un angle d'ouverture de 95°.
Disponible avec ou sans serrure. Sans serrure, les portes peuvent être ouvertes par fermeture aimantée ; pour la version verrouillable, chaque porte est équipée d’un barillet.
Charnières pour porte battante
Charnière à l'intérieur
· angle d’ouverture de 120°, pas de ressort pour les façades sans poignée (« push-to-open ») amorti, angle d’ouverture de 110 °
Charnière à l'extérieur, visible angle d’ouverture de 180 °
Ce modèle n'est pas disponible pour les façades sans poignées (« push-to-open »).
DESCRIPTION DU PRODUIT
Armoire ouverte
Armoire à étagères ouverte
À partir d’une largeur de 801 mm, les armoires ouvertes sont équipées d’un panneau transversal.
Type de façade
Panneaux latéraux et étagères en retrait. Panneaux latéraux et étagères à fleur.
Armoire à tiroirs
Les tiroirs disposent toujours des caractéristiques suivantes : extraction totale et guidage parallèle, roulement à billes et très bonnes propriétés de roulement avec entrée à ressort.
Façade en mélaminé
· Plateau en particules fines de 19 mm avec poignée en alu de couleur AL aluminium anodisé, SZ noir ou WI blanc thermolaqué.
Façade en bois d’ébénisterie
· Plateau en particules fines de 19 mm avec poignée en alu de couleur AL aluminium anodisé, SZ noir ou WI blanc thermolaqué.
Verrouillage · avec serrure sans serrure et trous de perçage
Installation
Il est possible d’incorporer au choix des châssis pour dossiers suspendus ou des tiroirs plats. Les châssis pour dossiers suspendus ne sont cependant pas compatibles avec l'option 2 HC avec tiroirs. Les armoires de tiroir sont toujours protégées contre le basculement, c'est pourquoi le contrepoids est intégré de manière standard dans l'armoire.
Cabinet
Le Wall Cabinet est disponible avec des portes coulissantes ou ouvert, et doté de toutes les fonctions correspondantes. À partir d’une largeur de 801 mm, le Wall Cabinet est équipé d’un panneau transversal. Il peut être installé au mur ou intégré dans un système de cloisons Bene.
L’installation au mur se fait avec des attaches et une fixation murale. Les caractéristiques du mur doivent être contrôlées au préalable. Pour le suspendre aux cloisons Bene, un plateau de 19 mm est inclus pour servir de fond.
DESCRIPTION DU PRODUIT
Armoire à rideaux horizontaux
La fermeture à rideau réduit la largeur utilisable de l’espace de rangement de 200 mm environ dans la partie de l'armoire où elle est montée. À partir d’une largeur comprise entre 1 000 et 1 200 mm, un panneau transversal est disponible en option ; à partir d’une largeur de 1 201 mm, les armoires sont systématiquement équipées d’un panneau transversal.
Façade avec fermeture à rideau
· Polypropylène de 8 mm en WI blanc, PL platine ou Am aluminium. Date d'expiration du CV Canvas : février 2026.
· Poignée en plastique de même couleur que la façade
Verrouillage · avec serrure sans serrure et trous de perçage
Sens d'ouverture
ouverture à droite ouverture à gauche
Façade acoustique pour armoire à rideaux
Valeurs d’absorption acoustique
· Perforation : face avant Ø 2 mm / face arrière Ø 3,5 mm
Taux de surface perforée : face avant 10 %, face arrière 12 %
· Coefficient moyen d’absorption acoustique α (selon VDI 2569) : 7 mm / 8,73 mm
Coefficient d’absorption acoustique pondéré αw (selon DIn en ISO 11654) : αd = 0,70 (L)
Classe d’absorption acoustique (selon DIn en ISO 11654) : C
· Valeur nRC (noise Reduction Coefficient selon ASTm C423) : 0,70
Valeur SAA (Sound Absorption Average selon ASTm C423) : 0,74
· Institut d’essai : Akustikbüro Oldenburg, Dr Christian nocke – rapport d’essai n° 2020/0097_m103
Les valeurs mesurées proviennent d’essais réalisés en salle réverbérante selon la norme DIn en ISO 354 et se réfèrent à des armoires vides, non remplies.
DESIGNATION ET REMPLACEMENT DES ETAGERES
DESIGNATION DES ETAGERES
Système pour définir la position des aménagements intérieurs dans l’armoire. Les désignations suivantes sont également valables pour le remplacement d’étagères ainsi que pour l’installation de tous les accessoires d’organisation.
Types d’armoires
REMPLACEMENT D’ETAGERES
Les étagères peuvent être commandées individuellement ou remplacées par des étagères en métal époxy en SR anthracite.
Les largeurs d’étagères suivantes doivent être indiquées pour les différentes largeurs d’armoire (dimensions en mm)
2S Armoire à
coulissantes et en app.
2F Armoire à portes battantes
2O Armoire ouverte
2R Armoire avec fer. à r. h., côté gauche
2R Armoire avec fer. à r. h., côté droit
2R Armoire avec fer. à r. h., sans panneau trans.
1 avec rail de stabilisation
Le rail de stabilisation est disponible dans différentes couleurs selon qu’il soit en mélamine ou en ébénisterie. L’attribution des couleurs correspondantes aux surfaces en mélamine et en ébénisterie peut être consultée dans pCon.Planner ou pCon.Basket pour le KX rangement, car seul cet élément permet de visualiser l’intérieur.
ACCESSOIRES D’ORGANISATION
RANGEMENT DE DOSSIERS
Le rangement de dossiers compartimente une étagère d’armoire. Dans sa partie haute, il possède des séparateurs de dossiers ajustables en fonction des différents formats de papier. matériaux et couleur : panneau en particules fines de 12 mm avec surface mélaminée (catégories de mélamine 1 et 2) ou en bois d’ébénisterie. Les séparateurs de dossiers sont en tôle d'acier de couleur SZ noire.
Les rangements de dossiers ne peuvent pas être installés dans l’étagère du bas.
1 panneau transversal, 2 séparateurs de dossiers
2 panneaux transversaux, 3 séparateurs de dossiers
3 panneaux transversaux, 4 séparateurs de dossiers
2S Armoire à portes coulissantes et en app. 571
2F Armoire à portes battantes
962 1 162 20 Armoire ouverte
2R Armoire avec fer. à r. h., côté gauche 571
2R Armoire avec fer. à r. h., côté droit 571
2R Armoire avec fer. à r. h., sans p. trans. 571
Profondeur 335 mm, hauteur 285 mm.
BOITE POUR DOSSIERS
montage dans le tiroir. Disponible en 3 tailles. Deux éléments de séparation inclus. matériau et couleur : matière plastique, PL platine.
A4 paysage
A5 paysage
A6 paysage
Largeur : 319 mm
Profondeur : 345 mm
Hauteur : 212 mm
Largeur : 228 mm
Hauteur : 153 mm Largeur d’armoire, à partir de
Profondeur : 345 mm
Largeur : 166 mm
Profondeur : 345 mm
Hauteur : 113 mm
ACCESSOIRES D’ORGANISATION
CHASSIS POUR DOSSIERS SUSPENDUS, CHASSIS POUR DOSSIERS, TIROIR PLAT
Châssis en métal avec extraction totale. Sur roulement à billes, robuste, très bonnes propriétés de roulement avec mécanisme d'entrée intégré. Avec extraction totale et sans guidage parallèle : armoire à portes coulissantes et armoire avec fermeture à rideau horizontal. Avec extraction totale et avec guidage parallèle : armoire à portes battantes. Châssis pour dossiers suspendus incluant un séparateur transversal et un séparateur de dossiers. Tiroir plat avec fond. La profondeur utilisable de châssis / tiroir est de 330 mm. Installation dans une étagère ou un tiroir. Séparateurs longitudinaux et transversaux disponibles en option pour le tiroir plat. matériau et couleur : Tôle d'acier, SZ noir.
Châssis pour dossiers suspendus 1,2
Largeur d’armoire, à partir de
2S Armoire à portes coulissantes et en applique 571 771
2F Armoire à portes battantes 762
2R Armoire avec fer. à r. h., côté gauche
2R Armoire avec fer. à r. h., côté droit 571 771
2R Armoire avec fer. à r. h., sans panneau transversal 571 962
Châssis pour dossiers 1
Largeur intégration 571 762 771
Larg. intérieure cadre/tiroir
680
1 080 nombre max. de boîtes pour dossiers
paysage
Tiroir plat 1
Séparateur longitudinal pour tiroir plat
Largeur : 221 mm
Profondeur : 47 mm
Hauteur : 72 mm
1 non disponible pour l’armoire à portes battantes en 5 / 6 hauteurs de classeur.
Séparateur transversal pour tiroir plat
Largeur : 326 mm
Profondeur : 10 mm
Hauteur : 76 mm
2 Pour l’armoire à portes battantes avec 4 hauteurs de classeur (HC), l’utilisation d’étiquettes est partiellement impossible ; distance minime entre les châssis pour dossiers suspendus.
RAIL POUR DOSSIERS SUSPENDUS
Les rails pour dossiers suspendus sont pré-installés dans une étagère. matériau et couleur : Tôle d'acier, SZ noir.
d’armoire, à partir de :
2S Armoire à portes coulissantes et en applique
2F Armoire à portes battantes
2R Armoire avec fermeture à rideau horizontal, côté gauche
2R Armoire avec fermeture à rideau horizontal, côté droit
2R Armoire avec fermeture à rideau horizontal, sans panneau transversal
ACCESSOIRES D’ORGANISATION
BOITE A TIROIRS
1 jeu, avec 5 tiroirs. Peut être installé dans toutes les étagères ouvertes avec les dimensions adéquates. matériau et couleur : matière plastique retraité, SZ noir.
PORTE-VETEMENTS EXTENSIBLE
À monter sous un top ou une étagère d’armoire. Longueur maximale : environ 230 mm. matériau et couleur : acier, CR chrome.
Largeur : 284 mm
Profondeur : 348 mm
Hauteur : 290 mm
Largeur : 354 mm
Profondeur : 42 mm
Hauteur : 60 mm
DIMENSIONS
INFORMATIONS GENERALES
en principe, les dimensions sont variables, mais certaines valeurs par défaut sont prédéfinies pour les largeurs, les profondeurs et les hauteurs. Des dimensions intermédiaires sont possibles contre supplément. De plus amples informations se trouvent dans les produits pCon.
U = Armoire basse
A = Armoire superposée
WALL CABINET
Valeurs par défaut
Largeurs : 1 200 | 1 600 mm
Profondeur : 445 mm
Hauteurs : 1 HC
ARMOIRE A PORTES COULISSANTES
Valeurs par défaut
Largeurs : 1200 | 1600 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 HC
Limites
Limites, avec porte coulissante
Limites, ouvert
ARMOIRE A PORTES COULISSANTES EN APPLIQUE
Valeurs par défaut
Largeurs : 1200 | 1600 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 HC
Limites
ARMOIRE A PORTES BATTANTES
Valeurs par défaut
Largeurs : 400 | 800 | 1 000 | 1 200 mm
Profondeur : 445 mm
ARMOIRE OUVERTE
Valeurs par défaut
Largeurs : 400 | 800 | 1 000 | 1 200 | 1 600 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 | 5 | 6 | 3 + 3 HC
Limites Limites
Hauteurs : 1 | 1,5 | 2 | 3 | 4 | 5 | 6 | 3 + 3 HC U A
DIMENSIONS
ARMOIRE A RIDEAUX HORIZONTAUX
Valeurs par défaut
Largeurs : 800 | 1 200 | 1 600 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 HC
Limites
ARMOIRE A TIROIRS
Valeurs par défaut
Largeurs : 800 | 1 000 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 HC
Limites
ARMOIRE A PORTES BATTANTES VITREES
Valeurs par défaut
Largeurs : 400 | 800 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 HC
Limites
ARMOIRE A PORTES COULISSANTES INTERCHANGEABLES
Valeurs par défaut
Largeurs : 1 200 | 1 600 mm
Profondeur : 445 mm
Hauteurs : 1,5 | 2 | 3 | 4 HC
Limites
ARMOIRE OUVERTE EN ANGLE
Valeurs par défaut
Largeurs : 445 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 | 5 | 6 |
3 + 3 HC
Limites
ARMOIRE A PORTES BATTANTES EN ANGLE
Valeurs par défaut
Largeurs : 445 mm
Profondeur : 445 mm
Hauteurs : 1 | 1,5 | 2 | 3 | 4 | 5 | 6 |
3 + 3 HC
Limites
DIMENSIONS INTERIEURES
U - Armoire basse avec socle standard
A - Armoire superposée
U - Armoire basse
3 + 3 HC et 6 HC
Pour installer une armoire de 6 HC à côté d’une combinaison de 3 + 3 HC, il est nécessaire de raccourcir de 60 mm l’armoire de 6 HC pour obtenir la même hauteur totale.
DIMENSIONS INTERIEURES
U-HL - Armoire basse avec tiroirs plats et socle standard
U-HR - Armoire basse avec châssis pour dossiers suspendus et socle standard
COMBINAISONS ET SECURITE ANTI-BASCULEMENT
SECURITE ANTI-BASCULEMENT
Les armoires suivantes nécessitent une sécurité anti-basculement.
Armoire à portes coulissantes 2S
Armoire à portes coulissantes en applique 2S
Armoire superposée
Armoire avec fermeture à rideau horizontal avec panneau transversal 2R
Armoire avec fermeture à rideau horizontal sans panneau transversal 2R
Armoire ouverte 2O
Armoire à portes battantes 2F Caisson suspendu 2 m
basse
Armoire
Armoire à portes coulissantes 2S
Armoire à portes coulissantes en applique 2S
Armoire avec fermeture à rideau horizontal avec panneau transversal 2R
Armoire avec fermeture à rideau horizontal avec panneau transversal 2R
Armoire ouverte 2O
Armoire à portes battantes 2F
Armoire à tiroirs 2L
<= 800
> 800 > 800
<= 800
= 800
Les combinaisons sont possibles jusqu'à une hauteur totale maximale de 8 HC.
> 800 mm ..... La combinaison n’est possible que si les largeurs d’armoires sont supérieures à 800 mm
= 800 mm ..... La combinaison n’est possible que si les largeurs d’armoires sont égales à 800 mm
<= 800 mm ..... La combinaison n’est possible que si les largeurs d’armoires sont inférieures ou égales à 800 mm
OPTIONS D’ASSEMBLAGE
TOP POUR ASSEMBLAGE EN BLOC
Pour un assemblage en bloc, en ligne ou dos à dos, et si les armoires sont de la même hauteur, il est possible de monter un top en commun pour toutes les armoires. La largeur totale maximale admise est de 2580 mm.
SOCLE 4 PIEDS
Pour une installation en enfilade, un socle continu à 4 pieds (hauteur : 100 mm, profondeur : 445 mm) peut être utilisé. Il est configurable en largeurs de 600 à 2 400 mm par incréments de 200 mm et permet de placer 1 à 6 armoires côte à côte. Un pied central empêche le fléchissement. Les armoires sont reliées par des ferrures d’assemblage. Pour les socles d’une largeur >1 200 mm, seules des armoires d’une hauteur maximale de 3 OH peuvent être utilisées.
SOCLE À ROULETTES
Un socle à roulettes est disponible pour tous les types d’armoires, sauf l’armoire à tiroirs. Il se compose de deux roulettes avec frein et de deux sans frein (Ø 75 mm). Les roulettes sont disponibles en blanc, noir ou couleur aluminium. Un rapport spécifique entre largeur, profondeur et hauteur doit être respecté pour garantir la stabilité.
Conditions largeur : 445 - 1.200 mm, profondeur : ne doit pas être inférieure à 445 mm, hauteur : 2 HC max. · largeur : 600 - 1.200 mm, profondeur : ne doit pas être inférieure à 600 mm, hauteur : 3 HC max.
FILEURS DE FINITION
Fileurs pour plafond et latéraux
Éléments de finition pour le raccord au plafond ou au mur du bâtiment. Le fileur de finition est constitué d’un panneau en particules fines de 19 mm. Dimensions maximales : 1600 x 250 mm pour fileur de plafond, et 2400 x 250 mm pour fileur latéral. La coupe définitive se fait sur place.
