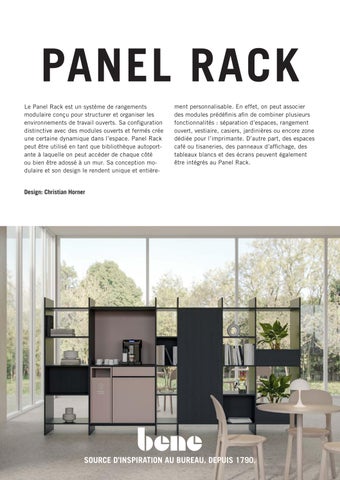

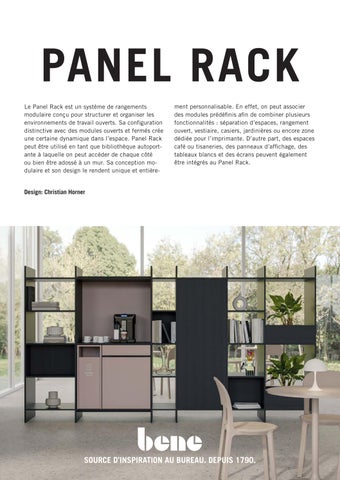

PANEL RACK

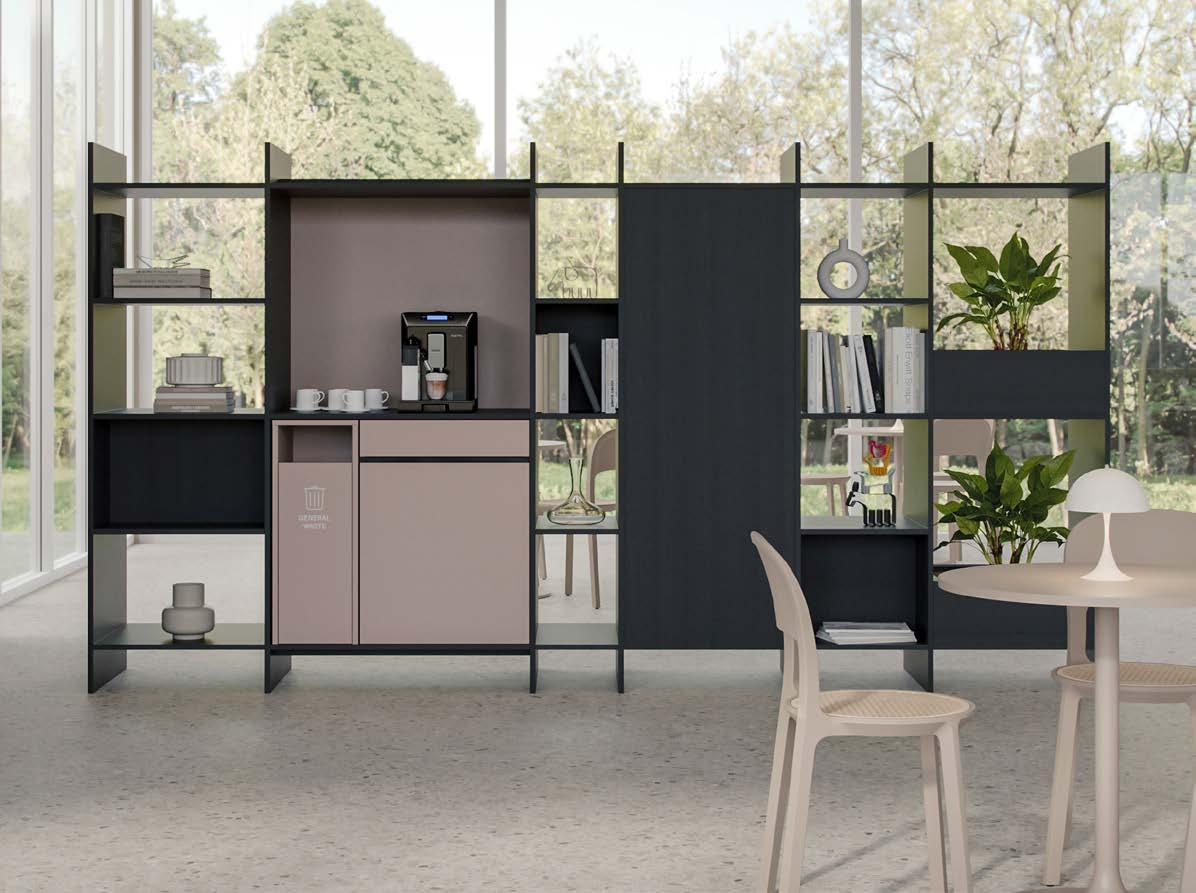

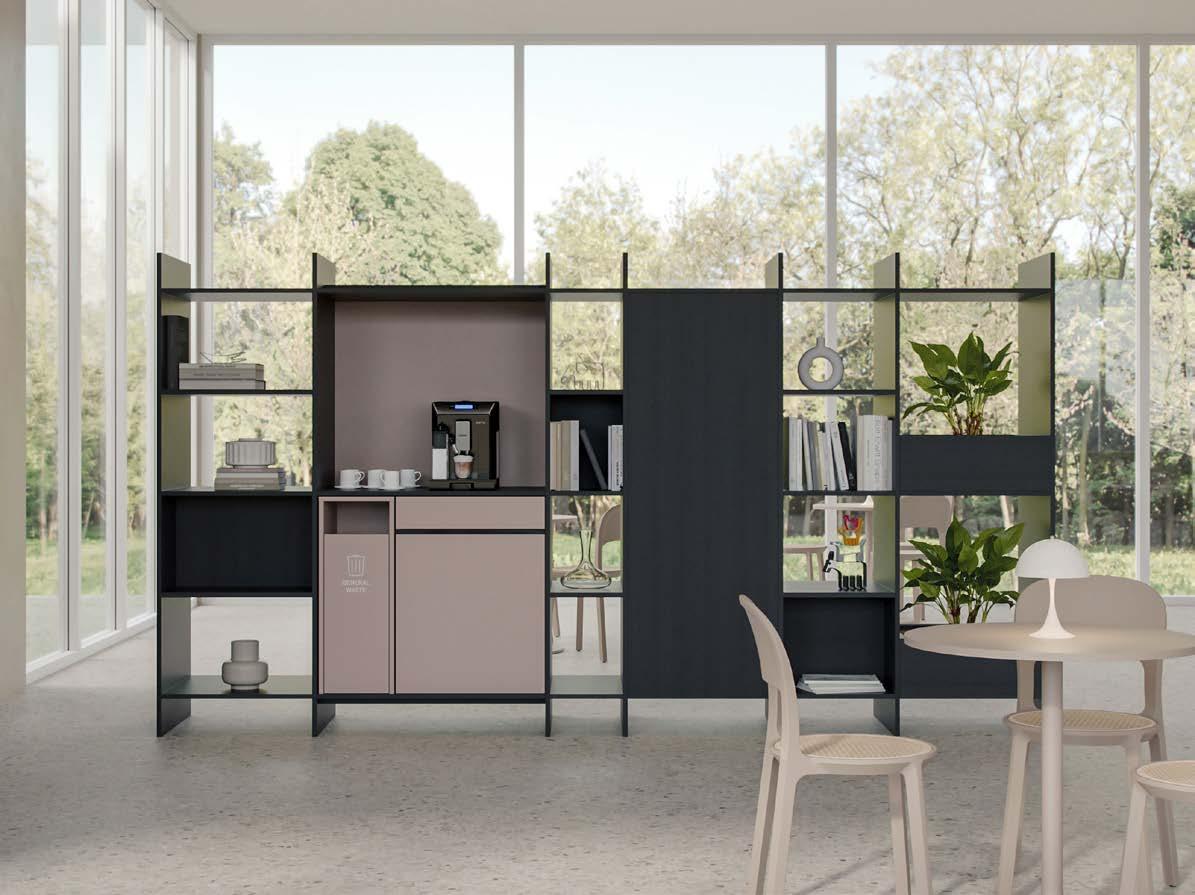

Le Panel Rack est un système de rangements modulaire conçu pour structurer et organiser les environnements de travail ouverts. Sa configuration distinctive avec des modules ouverts et fermés crée une certaine dynamique dans l’espace. Panel Rack peut être utilisé en tant que bibliothèque autoportante à laquelle on peut accéder de chaque côté ou bien être adossé à un mur. Sa conception modulaire et son design le rendent unique et entière-

Design:

Christian Horner

ment personnalisable. En effet, on peut associer des modules prédéfinis afin de combiner plusieurs fonctionnalités : séparation d’espaces, rangement ouvert, vestiaire, casiers, jardinières ou encore zone dédiée pour l’imprimante. D’autre part, des espaces café ou tisaneries, des panneaux d’affichage, des tableaux blancs et des écrans peuvent également être intégrés au Panel Rack.

SOURCE D’INSPIRATION AU BUREAU. DEPUIS 1790.

DESCRIPTION DU PRODUIT

Le Panel Rack structure l’espace et offre de multiples possibilités d’utilisation : élément de séparation, rangement ouvert, vestiaire, compartiments verrouillables, bacs à plantes, îlot d’impression ou kitchenette, mais aussi surface punaisable, tableau blanc ou encore intégration d’un écran numérique pour les présentations.

Élément de départ

Éléments intermédiaires

Panneau latéral

Étagère modulaire

module vestiaire

module vide pour jardinière pour bac à plantes

module vide pour LOCKER_S

module vide de service : installation d’une

Recycling Station ou d’une armoire intégrée

Panneau latéral

Rail de renfort : pour tous les modules d’une largeur de 921 mm

Vérins de réglage, réglage en hauteur +25 mm

Matériaux

Panneaux latéraux intérieurs : panneau en particules fines de 19 mm

Panneau latéral : panneau en particules fines de 19 mm

À commander séparément.

STRUCTURE ET LOGIQUE DE PLANIFICATION

Fond : panneau en particules fines de 19 mm

Tablettes : panneau en particules fines de 19 mm

Chaque Panel Rack se compose d’au moins trois éléments : un élément de départ, un élément intermédiaire et un panneau latéral. La profondeur choisie pour un module définit la profondeur de tout le Panel Rack ; cela veut dire que la profondeur de chaque module est identique et qu’il n’est pas possible de faire varier la profondeur d’un élément à l’autre.

Élément de départ 1 Éléments intermédiaires

1 Chaque module peut être utilisé comme élément de départ.

Panneau latéral

DESCRIPTION DU PRODUIT - MODULES

Plusieurs configurations sont possibles pour l’élément de départ et l’élément intermédiaire. Juxtaposition des modules au choix

ÉTAGÈRE MODULAIRE

MODULE VIDE POUR LOCKER_S Au moins 3 tablettes et 4 ou 5 compartiments en fonction de la hauteur. Fond de chaque compartiment au choix.

Toujours équipé d’un fond. L’armoire LOCKER_S est insérée dans le compartiment libre et présente toujours une hauteur de 4 compartiments.

Plus d’informations sur le LOCKER_S  Fiche technique « LOCKER_S »

MODULE VESTIAIRE

Pour une profondeur de 600 mm, la tringle pour vêtements est montée dans le sens de la longueur. Pour une largeur de 614 mm et une profondeur inférieure à 600 mm, la tringle pour vêtements est montée parallèlement au panneau latéral. matériau et couleur de la tringle pour vêtements : tube en aluminium, thermolaqué noir.

Hauteur 4 niches : 1.920 - 2.150 mm

5 niches : 2.151 - 2.321 mm

Largeur 307 - 614 mm

Profondeur 600 mm

Hauteur 4 niches : 1.920 - 2.150 mm

5 niches : 2.151 - 2.321 mm

Largeur 614 mm

Profondeur 445 - 599 mm

MODULE VIDE POUR JARDINIÈRE POUR BAC À PLANTES

Pour l’installation d’une bac à plantes, il faut toujours un compartiment haut (deux compartiments superposés).

Plus d’informations sur la jardinière pour bac à plantes  Fiche technique « Rangement KX »

Hauteur 4 niches : 1.920 - 2.150 mm

Largeur 460,5 - 614 mm

Profondeur 445 - 600 mm

Hauteur 5 niches : 1.920 - 2.150 mm

Largeur 460,5 - 614 mm

Profondeur 445 - 600 mm

*  À commander séparément.

DESCRIPTION DU PRODUIT - MODULES

Plusieurs configurations sont possibles pour l’élément de départ et l’élément intermédiaire. Juxtaposition des modules au choix

MODULE VIDE DE SERVICE

Il est possible d’installer une Recycling Station et/ou une armoire intégrée sur toute la largeur du compartiment. Grâce à différentes configurations, le module peut, par exemple, être utilisé comme kitchenette, comme îlot d’impression ou pour la gestion des déchets. Il existe par ailleurs une possibilité de câblage.

La version en largeur de 921 mm est automatiquement équipée de rails de renfort en haut et en bas (en dessous de la tablette du bas).

Armoire intégrée avec portes battantes

Largeur 614 mm

Profondeur 483 - 600 mm

Armoire intégrée avec portes battantes & tiroir

Recycling Station

Double

Largeur 921 mm

Profondeur 483 - 600 mm

Recycling Station

Triple

Largeur 614 | 921 mm

Profondeur 600 mm

Recycling Station armoire intégrée

MODULE VIDE DE SERVICE - OPTIONS

Étagère de rangement

Recycling Station armoire intégrée & tiroir

Armoire intégrée avec porte à double battant

Éclairage LED

Un éclairage LED est toujours possible avec un fond continu. Celui-ci est installé en dessous de la tablette du haut ou sur la partie inférieure de l’étagère de rangement, toujours sur toute la largeur du module.

Des modules LED sont insérés à cet effet dans un profilé anodisé ou thermolaqué noir et raccordés au transformateur au moyen d’un connecteur. Un kit d’éclairage comprend toujours les éléments suivants : un câble de branchement initial de 3 m, un transformateur et un variateur à bouton-poussoir, intégré dans le profilé (toujours positionné à droite). modules LED disponibles en blanc. Les modules LED sont toujours équipés d’un variateur de lumière et possèdent une fonction mémoire. L’éclairage ne peut pas être installé ultérieurement.

Un Panel Rack d’une hauteur de 5 HC avec fond continu est toujours équipé d’une étagère de rangement dont la profondeur est réduite à 250 mm.

DESCRIPTION DU PRODUIT - MODULES

MODULE VIDE DE SERVICE - OPTIONS

Passe-câbles

Les étagères du bas et du milieu sont équipées d’un obturateur.

Couverture de la passe-câbles au choix en noir, blanc ou couleur aluminium.

Armoire intégrée

Avec porte battante ou porte battante et tiroir. La partie porte battante est équipée d’une tablette à l’intérieur. Le tiroir s’ouvre par un système « push to open » et la porte battante est équipée d’une poignée (existe en aluminium anodisé ou thermolaqué blanc ou noir).

Range-couverts

En option pour le tiroir. Uniquement disponible pour une armoire intégrée avec module de 600 mm de profondeur. Dimensions : largeur 377 mm, profondeur 424 mm, hauteur 65 mm.

Prise encastrée

L’étagère du milieu est préparée pour accueillir une prise encastrée.

La prise encastrée doit être commandée séparément. * *

Prise encastrée

Prise x 1 ou port USB x 2 USB-A 18W / USB-C 22W, câble de branchement initial de 2 m, 3 m ou 5 m.

Réfrigérateur

Disponible en option pour une armoire intégrée avec porte battante et tiroir, pour module de 600 mm de profondeur. La tablette dans la partie porte battante est supprimée. La porte du réfrigérateur est fixée à la porte battante par une ferrure de traînage.

Spécification réfrigérateur

· largeur 490 mm, profondeur 510 mm, hauteur 565 mm capacité de 49 litres poids 19,50 kg

étagères réglables panneau de commande

· classe d’efficacité énergétique D classe d’émission sonore C, 36 dB

· éclairage intérieur : LED

· type de charnière : butée à droite thermostat électrique certifications : CE, GS

· compartiments de rangement de la porte en plastique tension d‘entrée (CA), 220-240 V

· puissance d‘entrée nominale (CA), 45 W fréquence d‘entrée, 50 / 60 Hz

· Alimentation : uniquement avec fiche type A (IEC ; F).

Recycling Station

En fonction de la largeur du module, version simple en combinaison avec armoire intégrée ou configuration double ou triple possible. Recycling Station sur toute la largeur uniquement possible avec un module de 600 mm de profondeur.

Plus d’informations sur la Recycling Station  Fiche technique « Recycling Station »

*  À commander séparément.

DESCRIPTION DU PRODUIT - FOND

POSITIONS DU FOND

Pour chaque module, cinq positions différentes peuvent être choisies pour le fond. La position du fond s’applique toujours à un module entier. L’élément de départ peut comporter au maximum 3 compartiments ouvertes. Elles ne doivent cependant pas être directement superposées  Chapitre „Conseils de planification“. Pour les éléments intermédiaires, il faut toujours configurer au moins 1 fond pour une hauteur de 4 compartiments, et toujours au moins 2 fonds pour une hauteur de 5 compartiments. Le module vestiaire et le module vide pour LOCKER_S sont toujours équipés d’un fond au même niveau à l’arrière ou au même niveau à l’avant. Le module vide de service comporte toujours un fond dans la partie inférieure.

au même niveau à l’arrière en retrait à l’arrière au même niveau à l’avant en retrait à l’avant au centre

126 mm

FOND EN TISSU

126 mm

Le fond peut être configuré en option comme dos en tissu pouvant servir de surface punaisable. La structure se compose comme suit : un panneau en particules fines de 16 mm + un panneau mDF de 3 mm + un panneau en fibres tendres de 5 mm + tissu au choix selon collection du fabricant. Toutes les positions de montage sont possibles (au même niveau, en retrait, au centre). Pour les positions « au même niveau à l’avant » et « au même niveau à l’arrière », le fond en tissu dépasse de 4 mm environ. Il n’est pas possible de monter un tableau blanc sur un module avec un fond en tissu.

FOND POUR MODULE VIDE DE SERVICE

Le compartiment du bas est toujours équipé d’un fond. Le fond continu en option est toujours doublé à partir du compartiment trois.

Pour le module de 5 HC avec étagère de rangement, le fond est divisé et doublé.

DIMENSIONS

Étagère modulaire

Module vestiaire

Largeur : 307 - 614 19202321

Profondeur : 445 - 600

Largeur : 614

Profondeur : 445 - 599

Module vide pour jardinière pour bac à plantes 1

Module vide pour LOCKER_S

2321 19202321

2321

Largeur : 307 - 614

Profondeur : 600

2321

Largeur : 460 - 614

Profondeur : 445 - 600

Largeur : 460 - 614 | 921

Profondeur : 500 - 600

Dimensions d’installation jardinière pour bac à plantes

Largeur : largeur du module vide -21 mm

Profondeur : profondeur du module vide -2 mm

Dimensions d’installation LOCKER_S

Largeur : largeur du module vide -21 mm

Profondeur : profondeur du module vide -23 mm

Hauteur : hauteur indiquée du compartiment +2 mm

Il est vivement recommandé d’utiliser la planification interactive.

Module vide de service

Largeur : 614 | 921

Profondeur : 483 - 600

2321

Largeur : 614 | 921

Profondeur : 483 - 600

2321

1 Compartiment haut pour jardinière pour bac à plantes (correspond à 2 compartiments).

* À commander séparément.

Dimensions en mm

DIMENSIONS

Hauteur 4 compartiments

Hauteur 5 compartiments

Les deux niches inférieures ont toujours la même hauteur, quelle que soit la hauteur totale du Panel Rack. Ce n’est qu’à partir du troisième compartiment que la hauteur change et est répartie uniformément entre les compartiments restants.

Largeur minimale

La largeur minimale d‘un Panel Rack est de 940 mm. Les variantes suivantes de largeurs de modules peuvent être combinées à cet effet. (Disposition du fond à titre d‘exemple)

307 + 614 + 19

Dimensions en mm

CÂBLAGE

GESTION DES CÂBLES

Passe-câbles

Les étagères du bas et du milieu sont équipées d’un obturateur.

Prise encastrée

L’étagère du milieu est préparée pour accueillir une prise encastrée.

La prise encastrée doit être commandée séparément.

CÂBLAGE HORIZONTAL

Passage de câbles avec équerre de serrage sous l’étagère du bas. Possible sur des modules individuels ou sur tout le Panel Rack. Le câblage traversant passe par des ouvertures dans les panneaux transversaux.

OPTIONS

TABLEAU BLANC

Le tableau blanc se fixe au Panel Rack à l’aide d’équerres en métal.

Attention : Le tableau blanc ne peut pas être monté sur un module avec un fond en tissu. Structure : panneau en particules fines de 12 mm stratifié.

· Positionnement libre.

Largeur variable de 326 à 2475 mm ou adaptée, pouvant être planifiée sur un ou plusieurs modules.

Il est recommandé d’utiliser la planification interactive.

COLONNE CONNECTIQUE POUR ÉCRAN

La colonne connectique pour écran se raccorde au choix à l’avant ou à l’arrière d’un panneau transversal ou du panneau latéral du Panel Rack au moyen d’attaches de fixation. La hauteur du support pour écran est prédéfinie de façon (hauteur d’environ 1500 mm) à permettre un léger mouvement de rotation latéral.

Uniquement possible pour Panel Rack en hauteur 1920 mm et 2231 mm. norme VESA : 300 x 300 et 400 x 400.

· Poids maximal autorisé pour l’écran : 55 kg.

Le support pour écran est en acier tubulaire et en noir mat thermolaqué.

Écran numérique à commander séparément  Fiche technique « media Hardware » ou produits pCon.

Câblage de l’écran

Le câblage de l’écran s’effectue en faisant passer les câbles par les ouvertures situées dans le tube de la colonne connectique.

CONSEILS DE PLANIFICATION

Pour l‘élément de départ, il convient de respecter les indications suivantes concernant la répartition du fond :

COULEURS & MATERIAUX

Les matériaux et coloris suivants sont disponibles pour ce produit.

• disponible

- non disponible

Produit

Panneau latéral

Etagère

Rear wall

Armoire intégrée, corps + intérieur

Armoire intégrée, façade

Pour les finitions possibles de « Recycling Station » et « LOCKER_S », voir les fiches produits correspondantes.

Tous les placages et surfaces laquées peuvent également être choisis en finition mate.

COULEURS & MATERIAUX

MELAMINE

COULEURS ET MATERIAUX

Les panneaux en tissus sont tapissables avec les collections de tissus suivantes: Xtreme Plus, Urban Plus, Inn, Era, Step, Step melange, Soft next, Remix, mainline Flax, Focus, Bonsai Reboot, Panama, Fiord, Steelcut, Assam, Focus melange, Artisan, The Cool, Steelcut Trio, Hallingdal, Elle, Coda. De plus amples informations sur les différentes collections sont disponibles sur www.bene.com.

nos tissus pour l‘extérieur peuvent également être utilisés sur des produits pour l‘intérieur. Cela ne signifie toutefois pas que les produits d‘intérieur sont de ce fait adaptés à une utilisation en extérieur.
