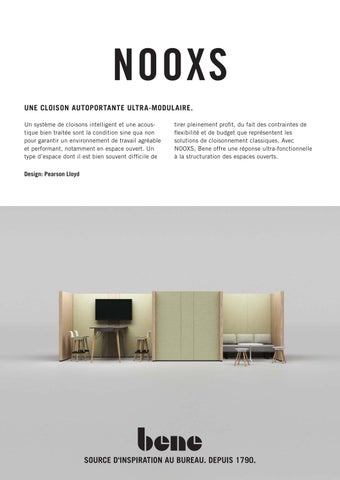

NOOXS

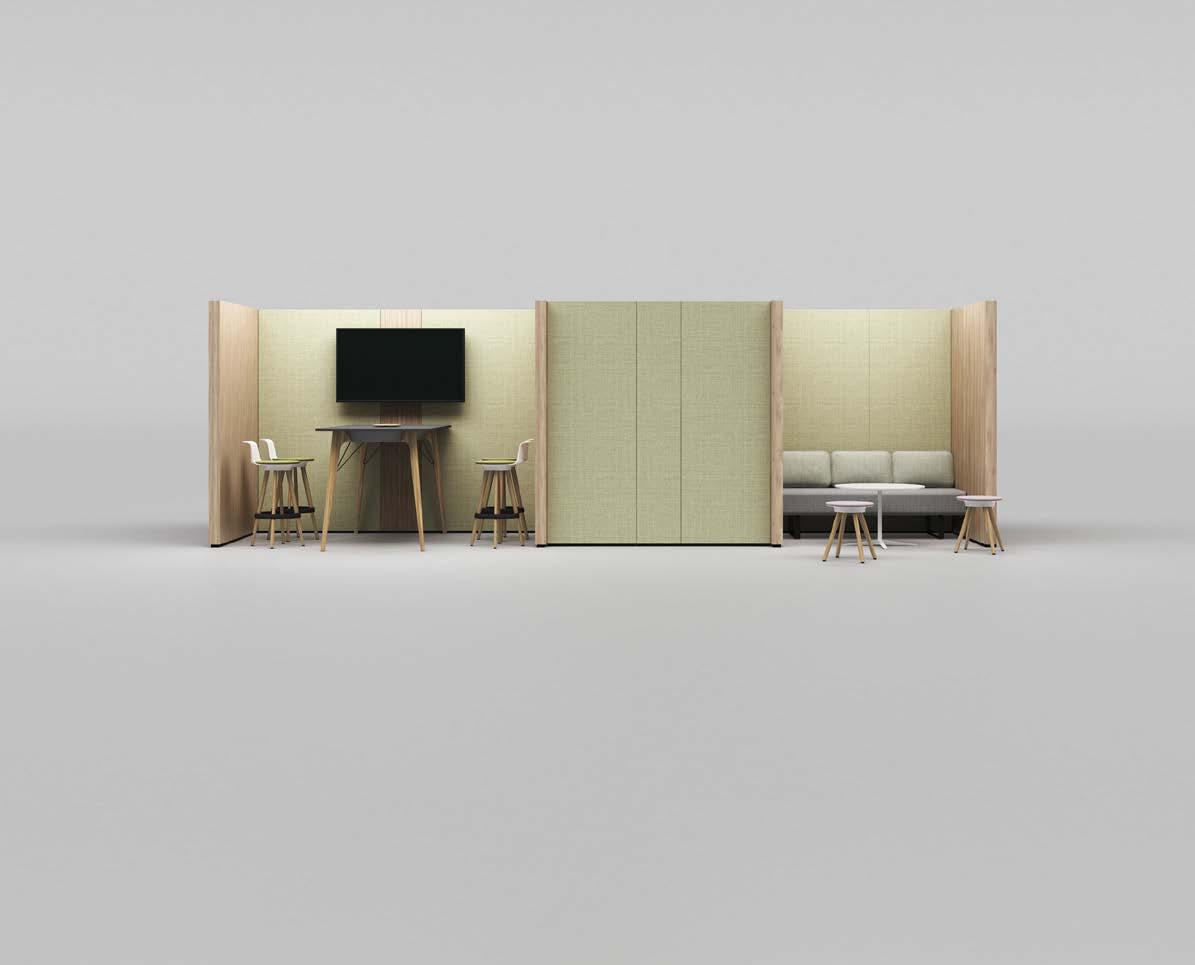

UNE CLOISON AUTOPORTANTE ULTRA-MODULAIRE.

Un système de cloisons intelligent et une acoustique bien traitée sont la condition sine qua non pour garantir un environnement de travail agréable et performant, notamment en espace ouvert. Un type d’espace dont il est bien souvent difficile de

Design: Pearson Lloyd

tirer pleinement profit, du fait des contraintes de flexibilité et de budget que représentent les solutions de cloisonnement classiques. Avec NOOXS, Bene offre une réponse ultra-fonctionnelle à la structuration des espaces ouverts.

DESCRIPTION DU PRODUIT

ÉLEMENT MURAL

Panneau – élément mural

Plateau en particules fines 16 mm

Plateau en particules fines 10 mm + panneau en fibres tendres 5 mm 1

Plateau en particules fines 16 mm avec remplissage absorbant le bruit acoustique 2

Panneau – élément technique

Plateau en particules fines 16 mm

Plateau en particules fines 10 mm + panneau en fibres tendres 5 mm 1

Cadre – élément mural Particules fines 19 mm / Plastique

Cadre – élément technique aluminium

Profilé de recouvrement aluminium naturel adonisé A6 ou noir revêtue par pulvérisation (RAL 9011 mat)

Profilé de socle noir revêtue par pulvérisation (RAL 9011 mat)

Vérins de réglage Tolérance au sol 35 mm, plastique

Jonctions acier

Ergot de fixation plastique

1 punaisable, Il est possible de choisir différents panneaux pour la façade 1 et la façade 2. Jusqu’à deux panneaux par façade sur les éléments techniques. en version standard, les éléments muraux sont livrés avec les panneaux définitivement collés au cadre.

2 Absorption acoustique selon ISO 11654

Coefficient d’absorption acoustique pondéré α w 0,80 (dans la zone à activation acoustique) Absorbeur de classe B

Le voile de fond terminal est un article propre, qui doit être commandé séparément pour chaque extrémité libre d'un agencement NOOXS. matériau : plateau en particules fines de 12 mm sur un profilé en aluminium.

Le design ingénieux des éléments techniques permet de décrocher et raccrocher les panneaux à tout moment sans toucher au reste du module, pour les remplacer comme pour intervenir au niveau du câblage. La façade des éléments techniques, peut être divisée par un joint de 20 mm par lequel il est possible de faire passer des câbles.

Le joint peut être place à 2 hauteurs fixes : hauteur d'assise, joint à 655 mm de hauteur · hauteur debout, joint à 985 mm de hauteur

APERÇU & DIMENSIONS

Configuration de base en L

Configuration de base en C

Hauteur sous plafond minimale (bâtiment) = élément NOOXS le plus haut + 300 mm

Élement mural

Élement technique

L : 600 - 1200 400 - 600

P : 100

H : 1500 - 2650

Conseils de planification

Débord

- 2650

Le débord est toujours de 75 mm.

La configuration minimale est celle en L.

Toutes les extrémités libres doivent être équipées d'un voile de fond terminal.

Un élément technique ne doit pas être installé à la position suivante :

Configuration de base en H

Limites techniques

Afin que les éléments muraux puissent être liés entre eux, une seule hauteur est possible pour une configuration. A = 800 mm

= 1000 mm

= 1200 mm

≤ 4000 mm

= 1000 mm

≤4000 mm

= 1200 mm

Dimensions en mm

OPTIONS

PRÉPARATION POUR LA MULTIPRISE (ÉLEMENT TECHNIQUE)

Il est possible de configurer un fraisage pour intégrer une multiprise dans le panneau. La multiprise doit être commandée séparement.

Le fraisage peut être placé à 2 hauteurs fixes : hauteur d'assise, à 830 mm de hauteur · hauteur debout, à 1160 mm de hauteur

Si le panneau est divisé avec un joint, la position admissible du fraisage dépend de la position du joint.

OBTURATEUR POUR ÉCRAN (ÉLEMENT TECHNIQUE)

Il est possible de configurer un obturateur pour le câblage ou le montage d'un écran.

L'obturateur peut être placé à 2 hauteurs fixes : hauteur d'assise, à 1145 mm de hauteur

· hauteur debout, à 1305 mm de hauteur

Si le panneau est divisé avec un joint, la position admissible de l'obturateur dépend de la position du joint. Si un fraisage pour une multiprise est disponible, la même désignation de position s'applique également à l'obturateur.

MONTAGE D’ECRAN (ELEMENT TECHNIQUE)

Les éléments suivants sont nécessaires pour assembler un écran sur un élément technique de 400 mm : · ensemble de montage NOOXS pour support mural TFT support mural « Chief RmT3 & Chief RmF3 » (pour les écrans pesant jusqu‘à 56,7 kg) un écran compatible avec le support mural, par exemple « NeC me432 / NeC me502 / NeC me552 » pour plus d’informations  voir liste de prix ou fiche produit «media Hardware» 1 multiprise dotée de 3 prises de courant (configurable via pCon Planner ou Basket) · 1 câble de branchement initial

Le support mural, l‘écran et le câblage doivent être commandés séparément.

OPTIONS

TABLEAU BLANC NOOXS

· inscriptible aimanté

Sont nécessaires au montage d‘un tableau blanc :

· Kit de montage de tableau blanc NOOXS (doit être commandé séparément !)

· Adeco AG « Tableau blanc sans cadre » Dimensions : de 900 x 700 mm à 2480 x 1180 mm maximum

Le tableau blanc se fixe par des équerres de montage et des câbles métalliques insérés dans les joints entre les panneaux muraux. Un câble suffit jusqu’à 1200 mm (entre deux panneaux), deux câbles sont nécessaires jusqu’à 2000 mm (entre trois panneaux).

Des connecteurs optionnels permettent de relier plusieurs tableaux –inutiles pour un tableau seul.

NOOXS TABLEAU BLANC STRATIFIÉ

Le tableau blanc stratifié NOOXS sans fonction magnétique transforme chaque élément mural NOOXS en un tableau blanc pleine surface.

La surface du tableau blanc peut être sélectionnée pour chaque élément mural dans des largeurs comprises entre 600 mm et 1200 mm. Il n‘est pas possible de diviser la surface et de la combiner avec d‘autres matériaux (pas de surfaces partielles).

Couleurs & matériaux : mélamine blanc mW

COULEURS & MATÉRIAUX

MATÉRIAUX ET SURFACES

Les matériaux et couleurs suivants sont disponibles pour ce produit.

• disponible - indisponible

PANNEAUX

Surface Élément mural Élément technique Voile de fond terminal mélamine

Ébénisterie

Tableau blanc stratifié, mW mélaminé blanc

mDF laqué

Tissu (P0-P5) 1

Tissu (P0-P5) 1, version à protection acoustique

1 Collections de tissus admissibles des groupes de prix P0-P5  « couleurs & matériaux », aperçu des collections de tissus

Couleurs et affichage en couleurs contenus  « Couleurs & matériaux »

COULEURS & MATERIAUX

MELAMINE

eZ chêne vicenza

COULEURS & MATERIAUX

EBENISTERIE

L‘ébénisterie est disponible en finition mat.

COULEURS & MATERIAUX

SURFACES MDF : surface laquée, teintée dans la masse

ALUMINIUM ANODISE SURFACE EN METAL THERMOLAQUE

Les panneaux en tissus sont tapissables avec les collections de tissus suivantes: Xtreme Plus, Urban Plus, Inn, era, Step, Step melange, Soft Next, Remix, mainline Flax, Focus, Bonsai Reboot, Panama, Fiord, Steelcut, Assam, Focus melange, Artisan, The Cool, Steelcut Trio, Hallingdal, elle, Coda. De plus amples informations sur les différentes collections sont disponibles sur www.bene.com.

Nos tissus pour l‘extérieur peuvent également être utilisés sur des produits pour l‘intérieur. Cela ne signifie toutefois pas que les produits d‘intérieur sont de ce fait adaptés à une utilisation en extérieur.

LA RESPONSABILITÉ SOCIALE CHEZ BENE

Bene joue un rôle de précurseur dans le domaine du développement durable. Tous les secteurs de l’entreprise sont concernés : du développement au recyclage des produits en passant par les achats, la production et la logistique. Les exigences écologiques sont systématiquement intégrées dans le processus de développement des produits, de la première ébauche à la production en série. elles incluent le choix de matériaux propres comme les bois certifiés provenant de forêts gérées durablement, le recours à des matériaux recyclés ou encore l’utilisation accrue de matières premières renouvelables. Labellisation des matériaux, facilité de réparation et longue durée de vie des composants utilisés sont également des éléments essentiels dans la conception de nos produits, ce qui permet de leur offrir un deuxième cycle de vie. Pour garantir une capacité de recyclage élevée de nos produits en fin de vie, nous renonçons autant que faire se peut aux matériaux composites et produisons un mobilier démontable facilitant le tri des matières. 99,9 % de nos livraisons proviennent d’un pays européen. Près de 94 % des livraisons de matières premières proviennent d’Autriche et d’Allemagne. environ 93 % des matières premières sont livrées par des fournisseurs situés dans un rayon de 500 km autour de notre site de production.

DES MATIERES PREMIERES DURABLES

Pour Bene, l’utilisation des éléments suivants relève de l’évidence :

· panneaux de particules fines à faible teneur en formaldéhyde, colles à faible teneur en formaldéhyde,

· laques à l’eau, matières recyclables,

· matériaux ayant un taux de recyclage élevé, matières plastiques sans PVC.

CONTRIBUTION A LA CERTIFICATION DES BATIMENTS

Bene garantit que ses produits sont sans :

· substances CmR, solvants halogénés dans les matières plastiques,

· hydrocarbures chlorés, pigments de métaux lourds,

· matériaux contenant des colorants azoïques, revêtements à effet biocide (ex. : traitements conservateurs du bois, pesticides).

Dans le cadre de la certification écologique des bâtiments, les systèmes d’aménagement tels que le mobilier ou les cloisons jouent un rôle non négligeable pour parvenir à un meilleur résultat, c’est-à-dire obtenir plus de points.

Les produits de Bene apportent leur contribution aux normes LeeD, WeLL Building Standard, DGNB, BReeAm, etc. Parmi les critères permettant d’obtenir ces certifications figurent, par exemple, les déclarations environnementales de produits, la qualité de l’air intérieur, l’acoustique ou encore la capacité de réaffectation/changement d’utilisation du bâtiment.

Exemple de configuration

· NOOXS

8 élément mural

· 4 voile de fond terminal 1 élément technique

· mélamine

oids total : 706,72 kg

Matériaux

Tissus

1,72 kg / 0,27 %

Matière plastique

17,43 kg / 2,75 %

Aluminium

21,16 kg / 3,34 %

Indicateurs environnementaux

· Tri par type de matériau possible à 99,9 % 98,9 % de composants recyclables

· 88,0 % de matières premières renouvelables 44,4 % de matériaux de production recyclés

kg / 0,18 %

Acier 5,57 kg / 0,88 %

Pour toute configuration de produit standard, des déclarations environnementales de produits (DeP, ACV) peuvent être fournies sur simple demande. Il s’agit de fiches techniques d’évaluation du cycle de vie, appelées LCDS (pour « Life Cycle Data Sheets ») chez Bene.

Vous trouverez la liste des certificats de produits ainsi que des récompenses/prix de design obtenus sur le site Internet de Bene.

Informations environnementales de Bene : https://bene.com/en/sustainability-report-2021/
