De la Matemática a la Realidad: Explorando la transformada de Laplace
¿Y Si Regresamos al Comienzo?
Las Transformadas Inversas en Acción
El Tiempo es Relativo:
SolucionesenelDominio Temporal
La Entrada y la Salida: Desentrañando la Función de Transferencia
El Lenguaje Oculto de los Sistemas:
Diagrama de Polos y Ceros
De la Matemática a la Realidad:
Explorando la Transformada de Laplace
Aplicación en Ingeniería Eléctrica
En circuitos eléctricos, se usa para analizar la respuesta en el tiempo de sistemas RLC (resistores, inductoresycapacitores). Por ejemplo, permite determinar la corriente o voltaje en un circuito tras una entrada como un escalónounimpulso.
Un legado de PierreSimón Laplace
La Transformada de Laplace es una herramienta matemática poderosa utilizada principalmente en ingeniería y física para resolver ecuaciones diferenciales. Básicamente, convierte una función en el dominio del tiempo (t) a una función en el dominio de la frecuencia (s), facilitando su análisis
Aplicación en Sistemas de Control: Estabilidad y respuesta
Seutilizaparaanalizarydiseñarsistemas de control como el piloto automático en avionesosistemasdeclimatización
Ayuda a modelar sistemas dinámicos y prever su comportamiento antes de implementarlosfísicamente
Aplicación en procesamiento de señales
Seusaparaanalizarseñalesdeentradaysalida de sistemas de comunicación, como radios o teléfonoscelulares.
Latransformadasimplificaelcálculodecómoun sistemafiltraoamplificaseñalesespecíficas.
Aplicación en Bioingenieria
Se usa para modelar cómo el cuerpo responde a medicamentos o estímulos externos
En farmacología, la transformada de Laplace modela la liberación y absorción demedicamentosenelcuerpo
Aplicación Termodinámica y Transferencia de Calor
Se aplica para estudiar cómo el calor fluye a través de materiales o sistemas.

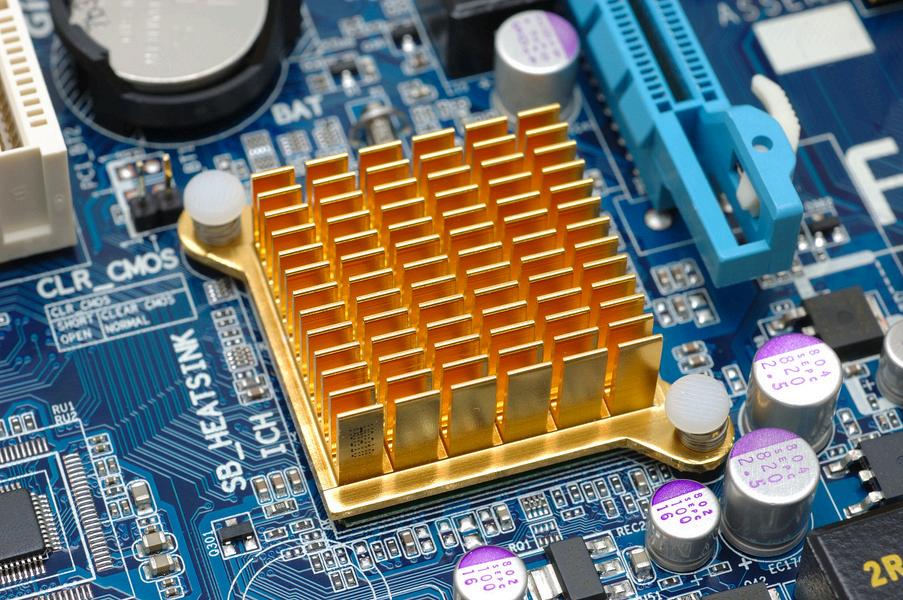

Utilizado en diseño de sistemas de refrigeración o calefacción
Aplicación en Ingeniería Mecánica
En ingeniería estructural o automotriz, se usa para modelar y analizar vibraciones en puentes, edificiosovehículos.
Se predice cómo estructuras responden a fuerzas como terremotos oimpactos.
Aplicación en Economía y finanzas
Permite analizar el crecimiento o la disminución de inversiones con tasas de cambio variables.
Se utiliza en modelos matemáticos para calcular flujos de efectivo o evaluar inversiones a lo largo del tiempo.
La transformada de Laplace de una función
f(t) {f(t)} definida para todos los números reales t≥0, 0 es la función F(s), definida asi cuando la integral está definida:
Cuando f(t) es una distribución con una singularidad en 0 entonces la transformada de Laplace se define como
PROPIEDADES
PRINCIPALES
LINEALIDAD
La transformada de Laplace es lineal, lo que significa que la transformada de una combinación lineal de funciones es la combinación lineal de sus transformadas.
PRIMERTEOREMADETRASLACIÓN
SEGUNDOTEOREMADETRASLACIÓN
Permite calcular la transformada de Laplace de funciones multiplicadas por exponenciales.
Se utiliza para calcular la transformada de Laplace de funciones definidas por partes
INTEGRACIÓNENELTIEMPO
Esta propiedad es útil para resolver problemas relacionados con sistemas dinámicos o circuitos eléctricos en donde se trabaja con integrales acumulativas de una señal.
DERIVADAS
La transformada de Laplace de una derivada transforma la derivada en un polinomio en ss, simplificando el análisis de ecuaciones diferenciales.
TRANSFORMADADEUNIMPULSO
Esta propiedad es fundamental en sistemas lineales y análisis de señales, ya que el impulso unitario se utiliza para analizar la respuesta de un sistema en el dominio de Laplace.
Para
¿Y Si Regresamos al Comienzo?
Las
Transformadas
Inversas en Acción
TRANSFORMADA INVERSA
La transformada inversa de Laplace es ta importante como la transformada directa, ya qu permite volver del dominio de la frecuencia dominio del tiempo
¿Cómo se calcula la transformada inversa?
Para obtener la transformada inversa de un función F(s) usamos la siguiente fórmula d integración:
Métodos comunes
Método de fracciones parciales: Descompon una fracción en sumas más simples cuy transformada inversa sea conocida. Transformada inversa en tablas: Usando tabla estándar de transformadas, se encuentr rápidamente la función en el dominio de tiempo.
IMPORTANCIA
Permite recuperar las soluciones de problem físicos que inicialmente se resuelven en el domin s, pero que finalmente necesitamos en el dominio t
PasoapasodesdeF(s)hastarecuperar f(t)
El Tiempo es Relativo: Soluciones en el Dominio Temporal
Las soluciones en el dominio del tiempo son fundamentales para entender cómo un sistema se comporta en la "realidad" Si bien las transformadas de Laplace nos permiten manipular las ecuaciones con facilidad, la verdadera interpretación de los resultados solo se logra al regresar al dominio temporal.
Pasos para obtener soluciones en el dominio del tiempo:
1. Transformada de Laplace: Se aplica la transformada al sistema en función del tiempo
2.Soluciónalgebraica: Se resuelve el sistema en el dominio ss
3 Transformada inversa: Se aplica la transformada inversa para obtener la solución en el tiempo.
La Entrada y la Salida: Desentrañando la Función de Transferencia
RED DE DOS PUERTOS
Una red de dos puertos es un modelo de circuito que tiene dos puertos: uno para la entrada y otro para la salida Las funciones de transferencia son herramientas clave para describir cómo la señal de entrada se transforma en la señal de salida
FUNCIÓN DE TRANSFERENCIA
La función de transferencia H(s) describe la relación entre la salida y la entrada de un sistema en términos de s. Se obtiene tomando la transformada de Laplace de las ecuaciones del sistema, donde las entradas y salidas son funciones en t En términos simples, una función de transferencia es una fórmula que describe cómo un sistema transforma una señal de entrada en una señal de salida En matemáticas, se escribe como:
Aquí:
H(s): Es la función de transferencia.
Y(s): Es la salida del sistema.
X(s): Es la entrada al sistema
La función de transferencia se representa en el dominio de Laplace, lo que nos permite simplificar los cálculos y analizar sistemas más complejos
¿POR QUÉ ES IMPORTANTE?
Nos permite predecir el comportamiento de un sistema sin necesidad de experimentarlo físicamente
Ayuda a diseñar sistemas más eficientes y confiables.
Es esencial en ingeniería, electrónica, robótica y hasta en biología, para entender procesos complejos.
CASOS EN LA VIDA COTIDIANA

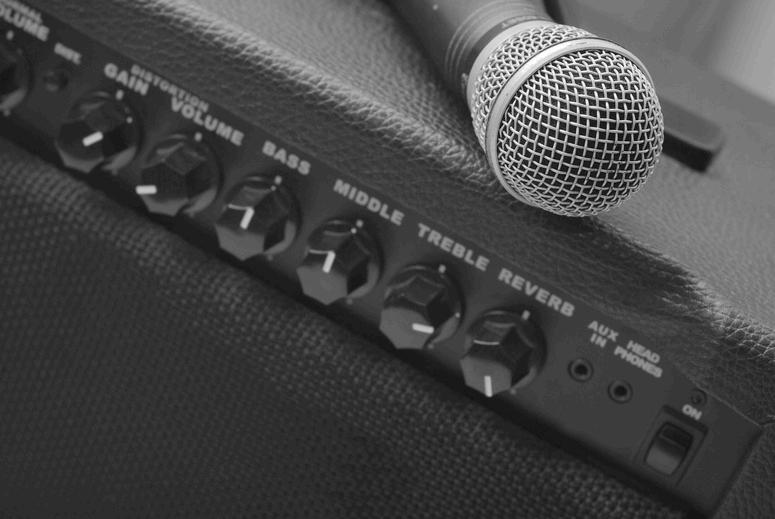

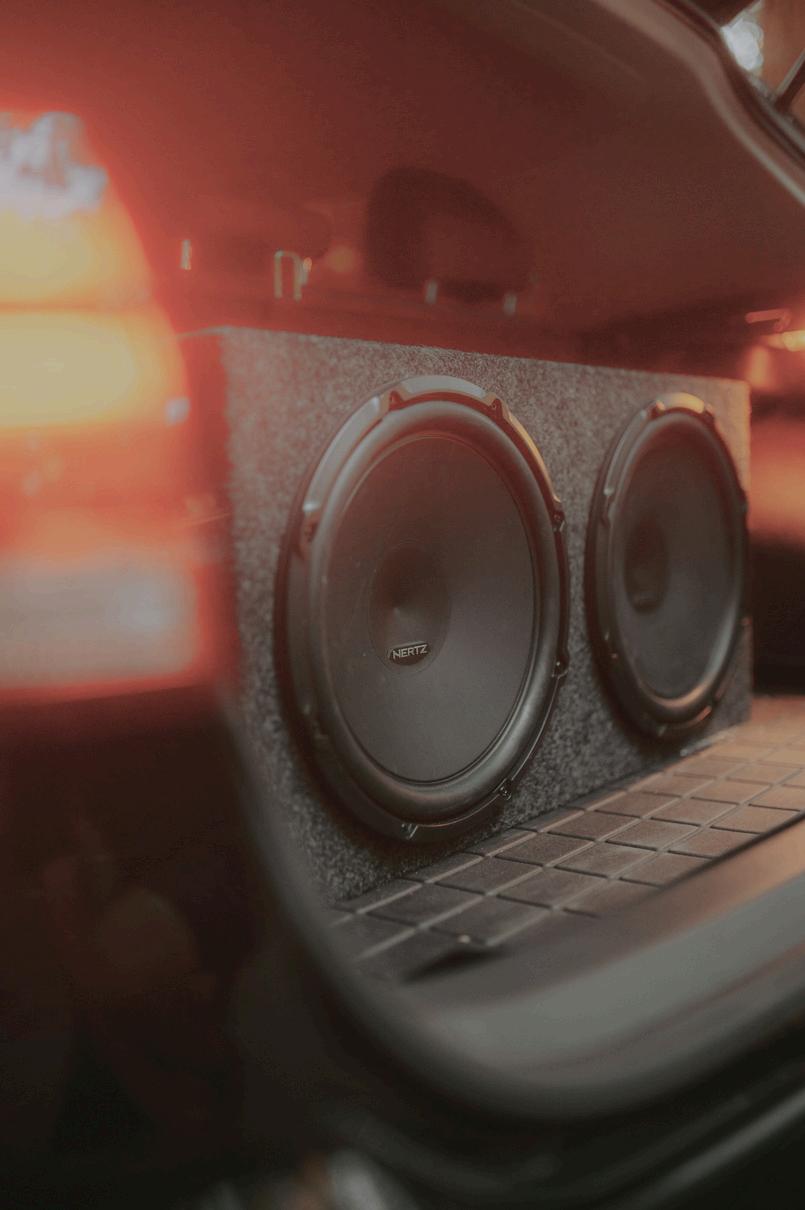

Elcontroldevolumendeunaltavoz
Cuando subes el volumen de una bocina, el sonido se amplifica. El sistema amplificador tiene una función de transferencia que relaciona la señal de entrada (botón de volumen) con la salida (intensidad del sonido)
Por ejemplo:
Si la función de transferencia es ��(��)=10, significa que la salida es 10 veces más fuerte que la entrada. Si hay distorsión en el sonido, la función de transferencia nos ayuda a identificar el problema
Lucesdetráfico
En una intersección, los semáforos responden a una programación basada en el tráfico Si hay sensores en el suelo, estos envían señales al sistema de control, que decide cuánto tiempo permanece en verde o rojo cada luz La función de transferencia aquí describe cómo el sistema transforma las señales del sensor en tiempos de luz verde o roja.
El Lenguaje Oculto de los Sistemas: Diagrama de Polos y Ceros
Los diagramas de polos y ceros son representaciones gráficas que permiten visualizar las características de una función de transferencia y entender mejor el comportamiento de un sistema.
¿Qué son los polos y ceros?
Polos: Son los valores de s para los cuales la función de transferencia se vuelve infinita. Estos valores suelen indicar puntos críticos donde el sistema puede volverse inestable.
Ceros: Son los valores de s para los cuales la función de transferencia se anula Los ceros afectan la forma de la respuesta del sistema.
Juntos, moldean el comportamiento dinámico del sistema, como si fueran el "ADN matemático" que define cómo responde a cualquier señal
Ejemplode
suspensiónde automóvil
Supongamos que modelamos la suspensión de un automóvil con esta funcióndetransferencia:
Paso1:Encuentraloscerosypolos
Ceros:Resuelve��(��)=0
Elceroestáen
Polos:ResuelveD(s)=0
Lospolosestánen y

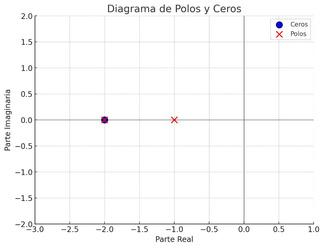

Paso 2: Representar en el diagrama con● elceroycon×lospolos:
El polo en ��= 2 está en el mismo lugar que el cero, por lo que se cancelanparcialmente.
El otro polo en ��=−1 está en la parte izquierda del plano complejo, lo que indica que el sistema es estable (no se vuelve incontrolable).
Este sistema responderá rápido yseestabilizarásinproblemas.
