Levantamento arquitetônico, res tuição e caderno elaborados por Eduardo Carlos Mucumbi (arqt°).

ESPECIFICAÇÕES PARA PROJECTO ARQUITECTÓNICO DE CONJUNTO HABITACIONAL EM MADEIRA

LEVANTAMENTO MÉTRICO DE ESTABELECIMENTO TURÍSTICO DO TIPO LODGE

DONO DA OBRA: ROGÉRIO STEFAN NOGE

REQUERENTE: RITA NOGE

ANO: 2020

NUITE: 106799660

LOCALIZAÇÃO: Maputo, Arquipélago de Inhaca, Inha de Inhaca

CONTACTOS: +258 848 969 682

PROJECTISTA: Eduardo Carlos Mucumbi, Arquitecto e Planificador Físico

ANO: 2020

LOCALIZAÇÃO: Maputo, Arquipélago de Inhaca, Ilha de Inhaca, bairro de Ribjene

COORDENADAS GEOGRÁFICAS: Lat 26° 0'14 28"S Lon 32°55'18 29"E

PROJECTISTA: Eduardo Carlos Mucumbi, Arquitecto e Planificador Físico

CONTACTOS: +258 846 445 655 +258 875 165 906 ecmucumbi@gmail com autskirts@gmail.com

O presente caderno é referente ao levantamento do património edificado do estabelecimento turís co do  po lodge denominado Rita's Place, o mesmo é composto por uma componente desenhada e outra fotografada

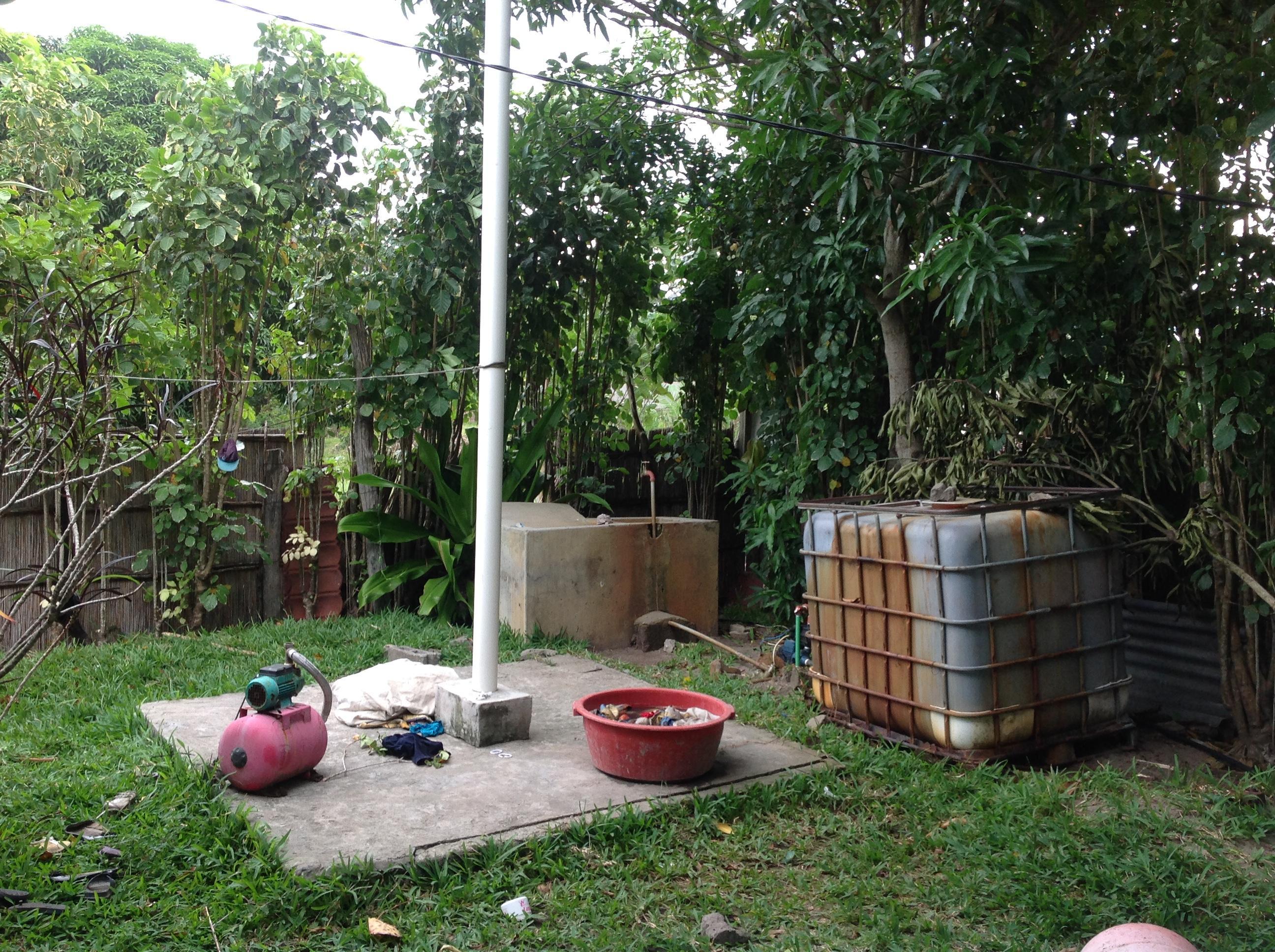

Numa parte introdutória estão esquema zados os sistemas técnicos de abastecimento de água e de saneamento excluindo a parte eléctrica, num segundo plano estão os desenhos arquitetônicos referentes a todo o património edificado acompanhados por um levantamento fotográfico e detalhes do sistema de saneamento

Este dossier culmina com uma proposta arquitectónica de requalificação do estabelecimento turís co

RITA'S PLACE especificações de projecto © 2020 Eduardo Carlos Mucumbi .

LISTA DE DESENHOS

GERAIS

1 Enquadramento Geográfico 01

2. Enquadramento Geográfico 02

3. Composição do Lodge

4. Implantação

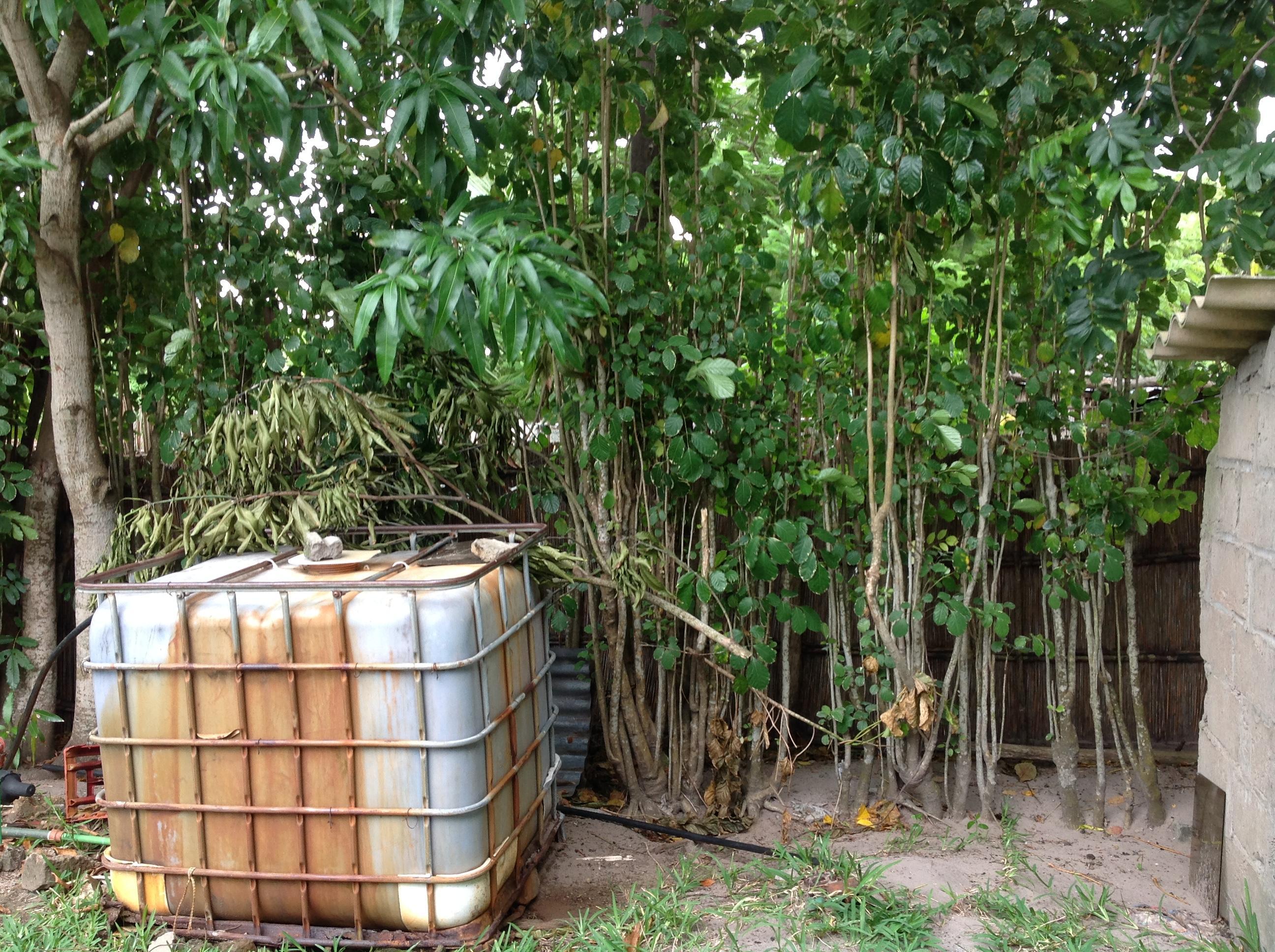

5 Abastecimento de Água

6 Saneamento

7 Saneamento Detalhes

8 Perfil Frontal Geral

9. Planta de Cobertura

10. Planta Estrutura de Cobertura

11. Planta Fundações

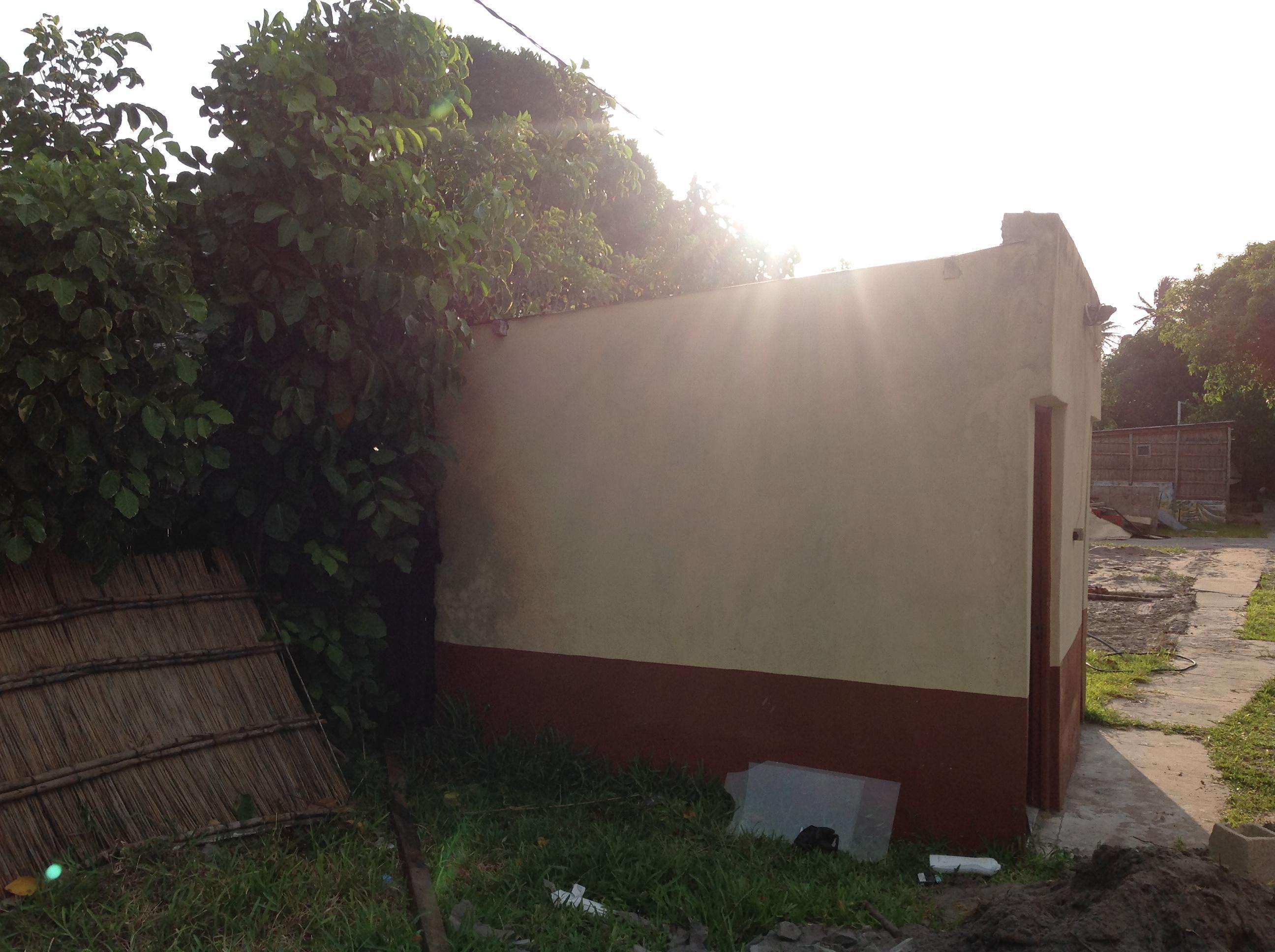

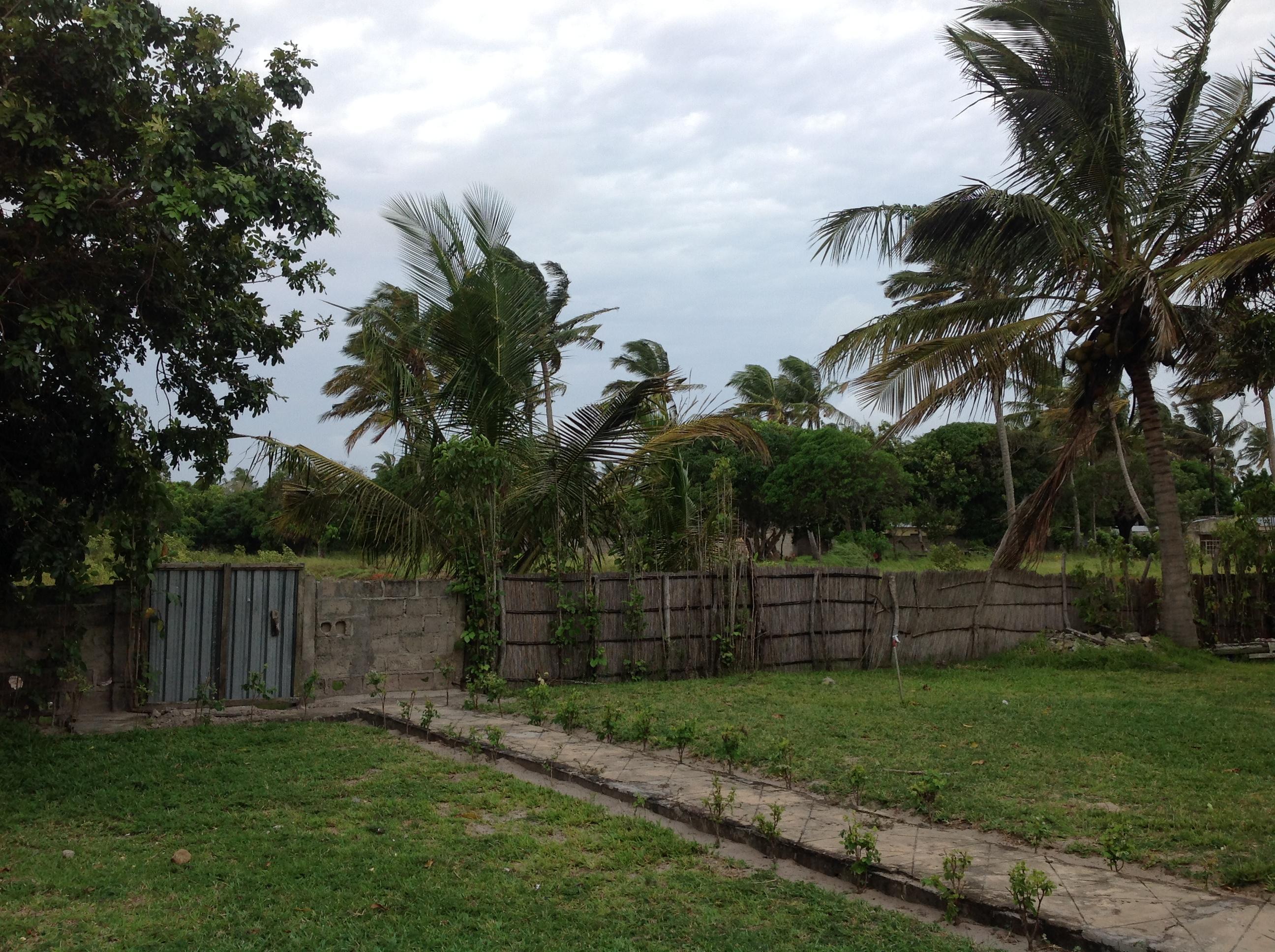

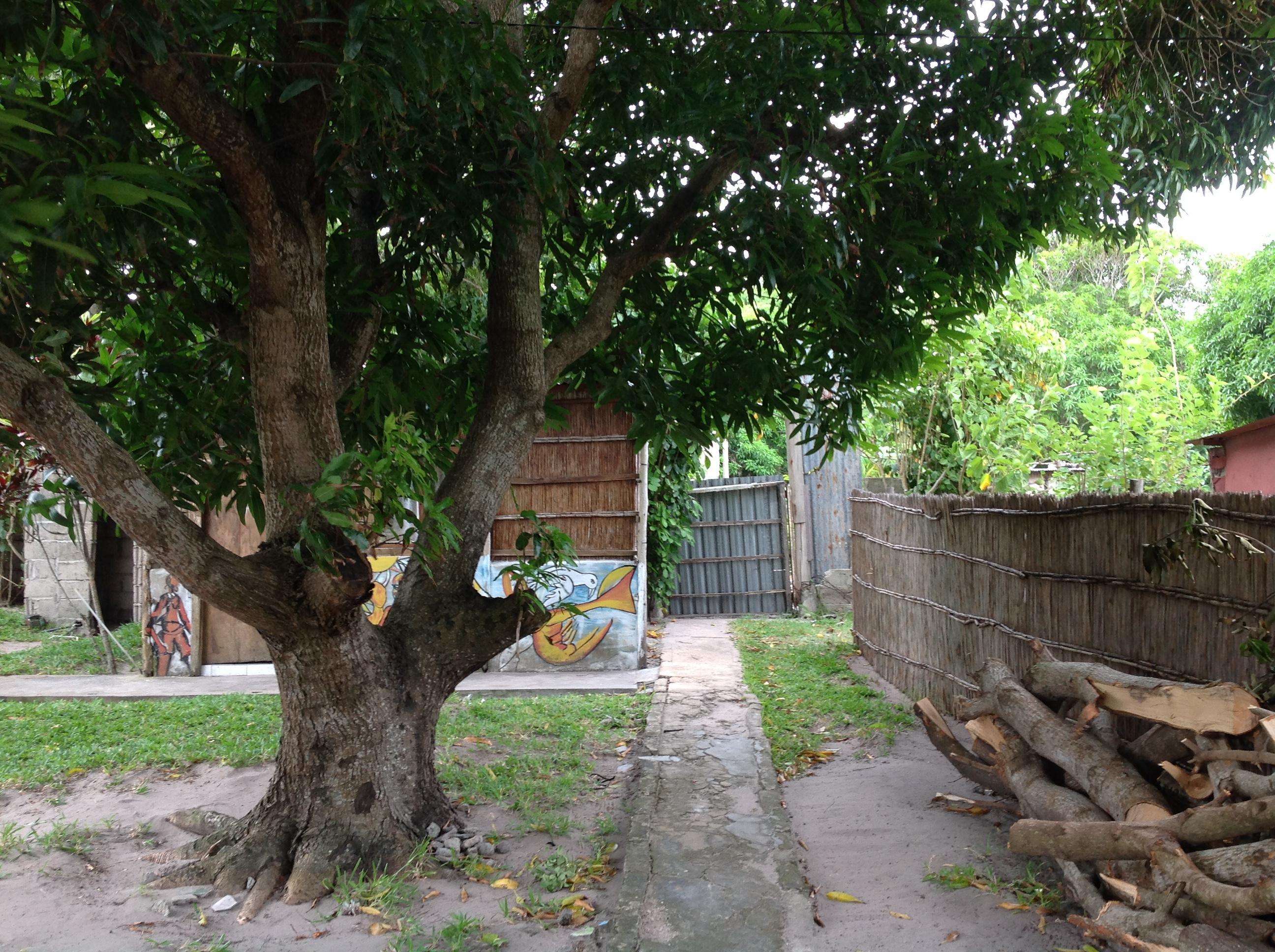

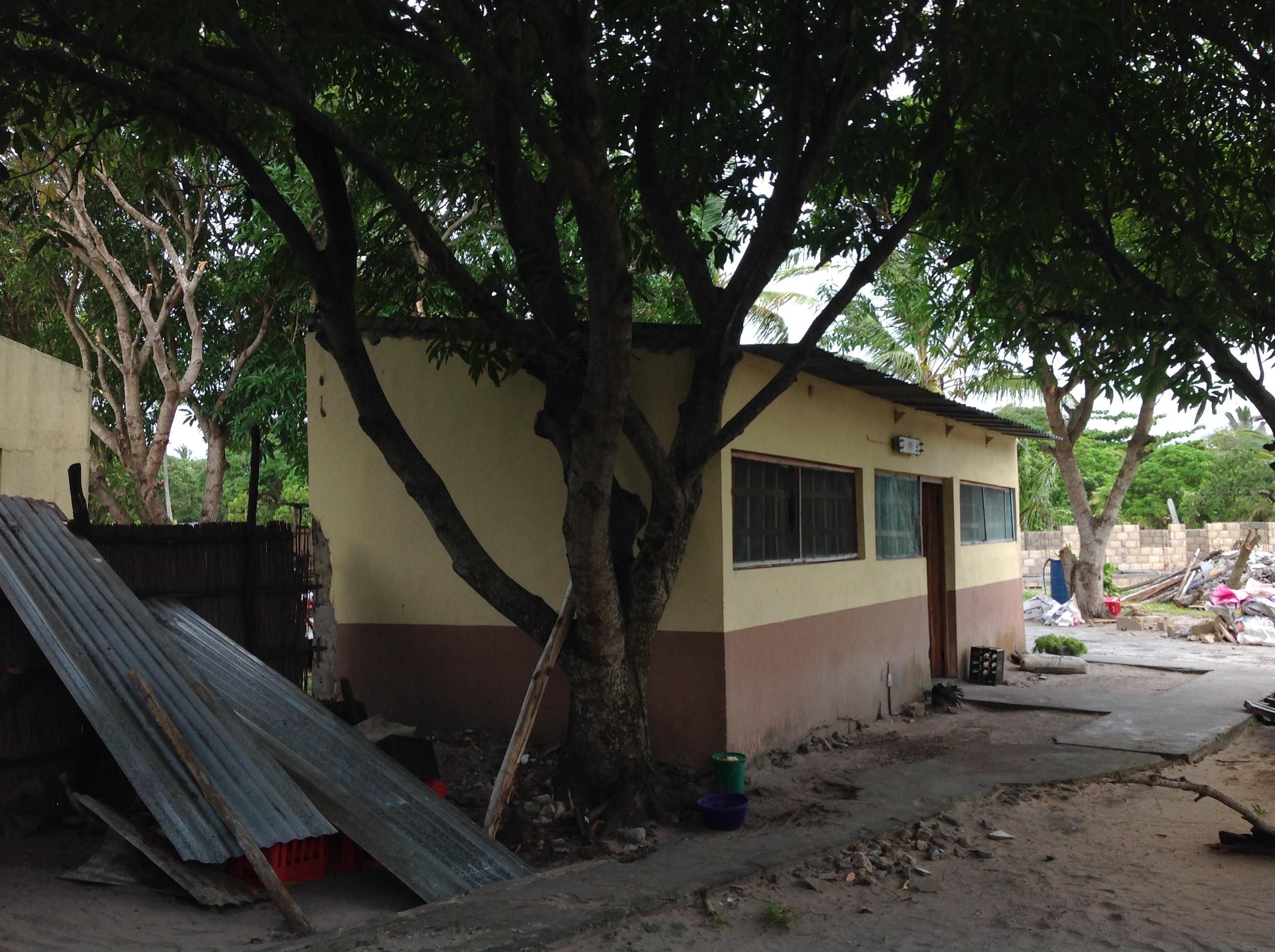

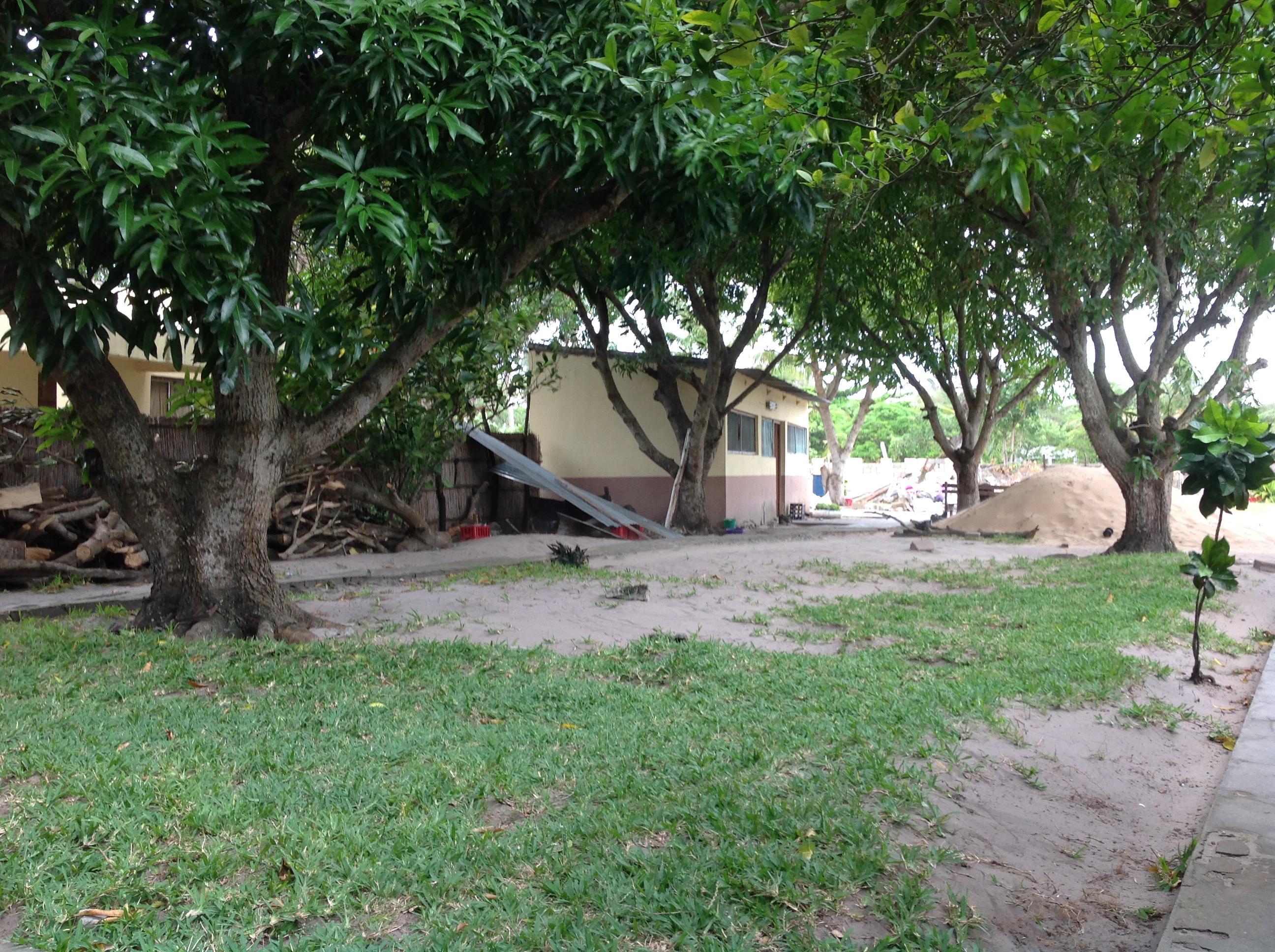

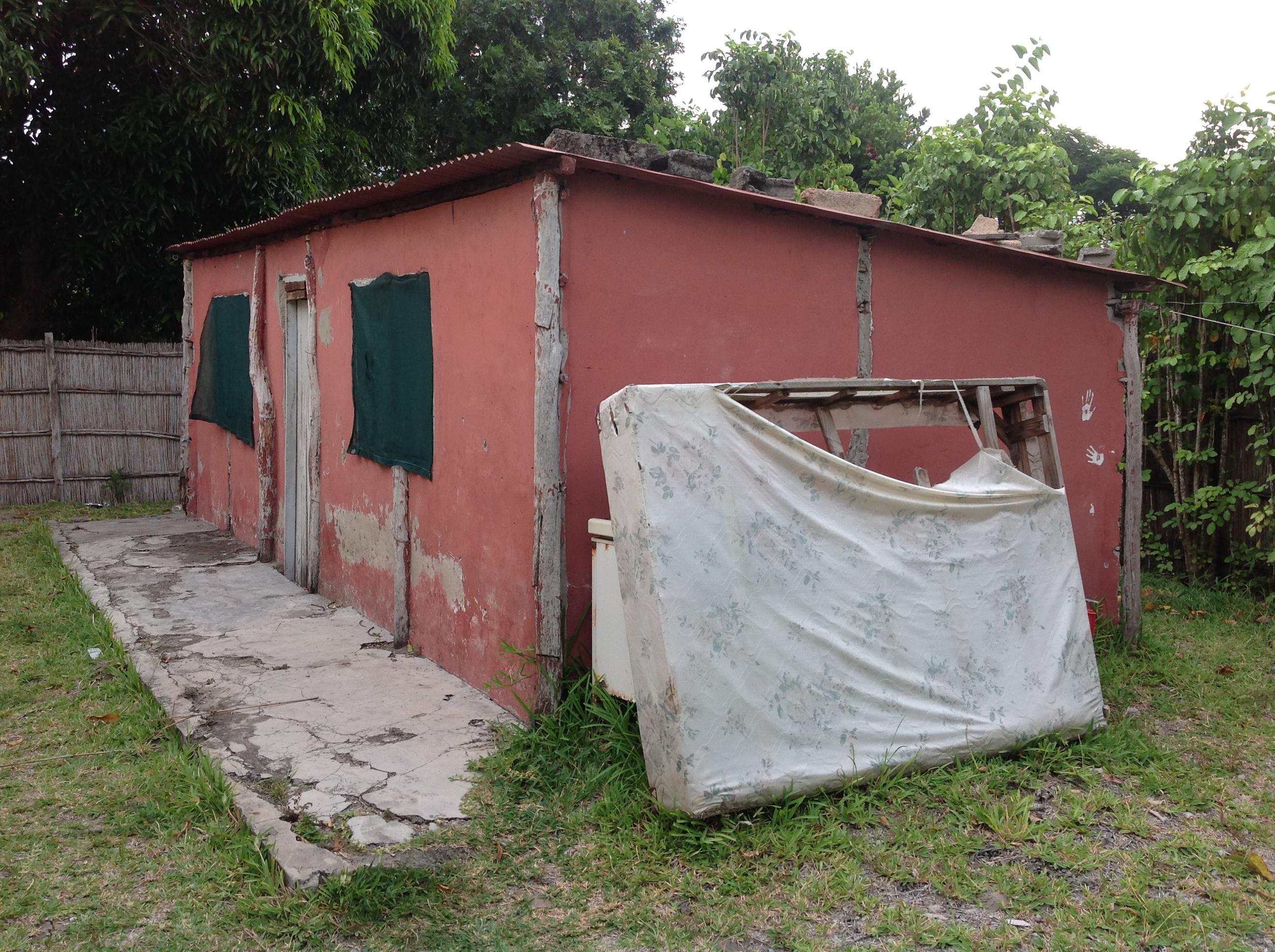

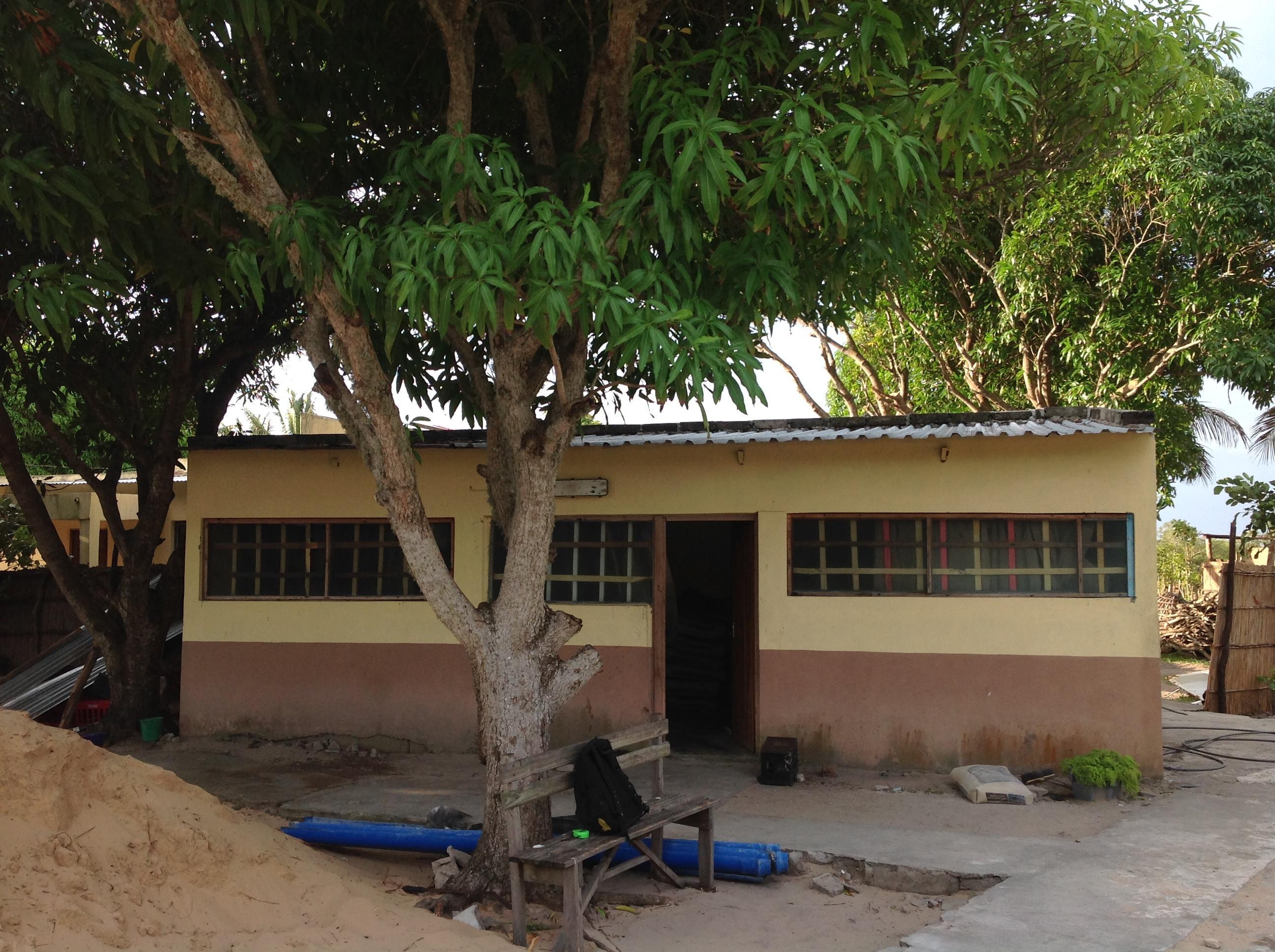

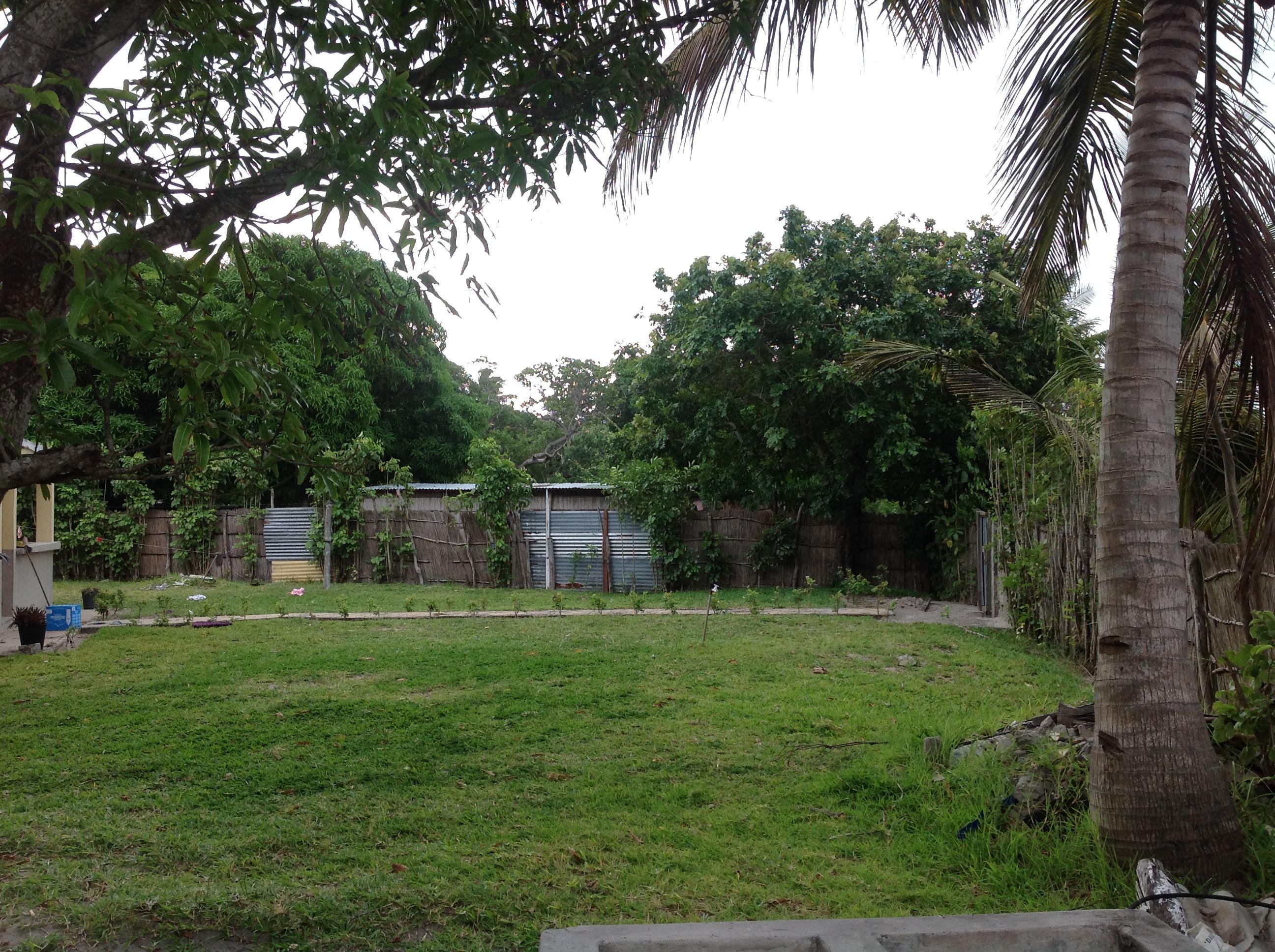

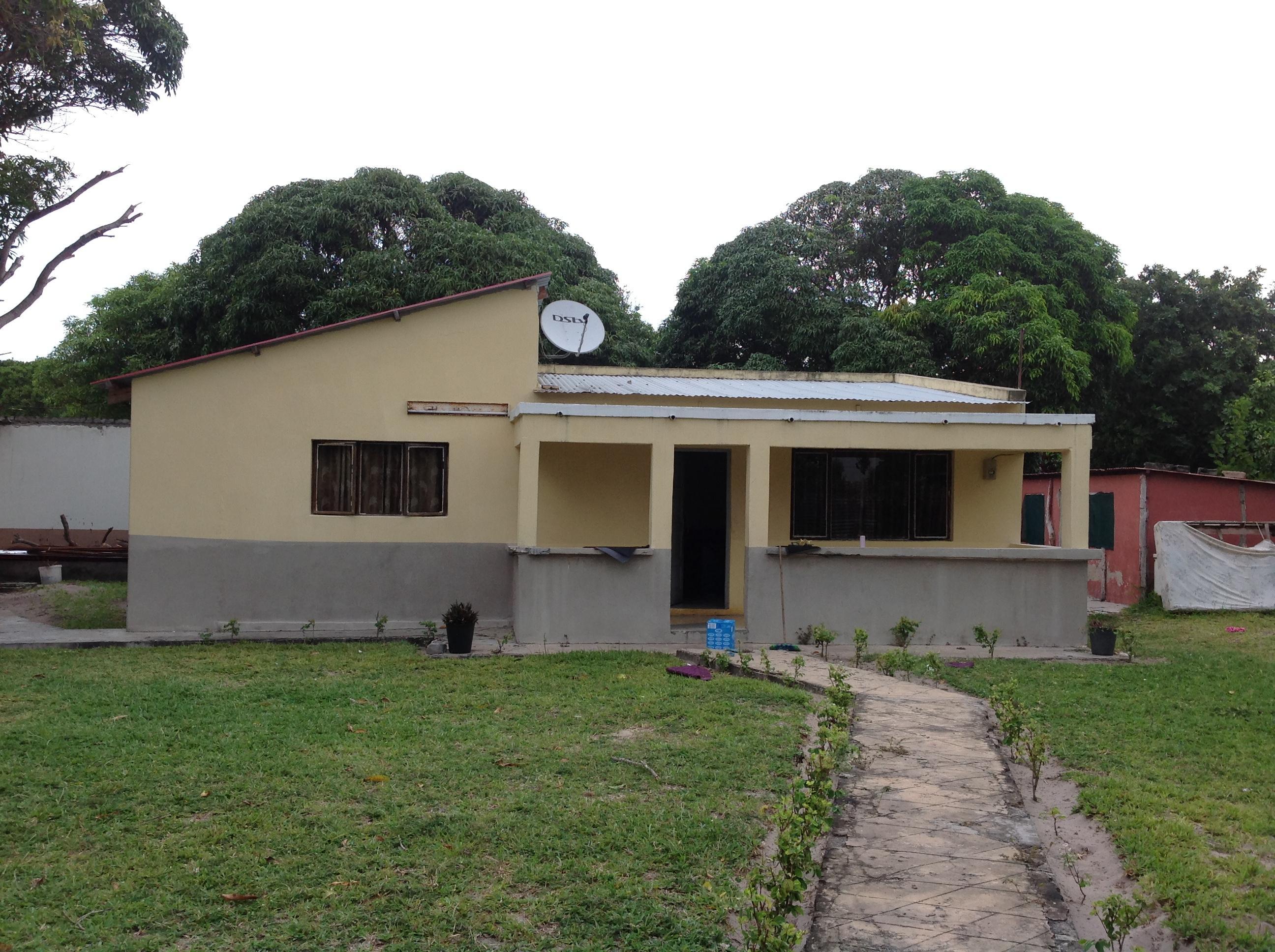

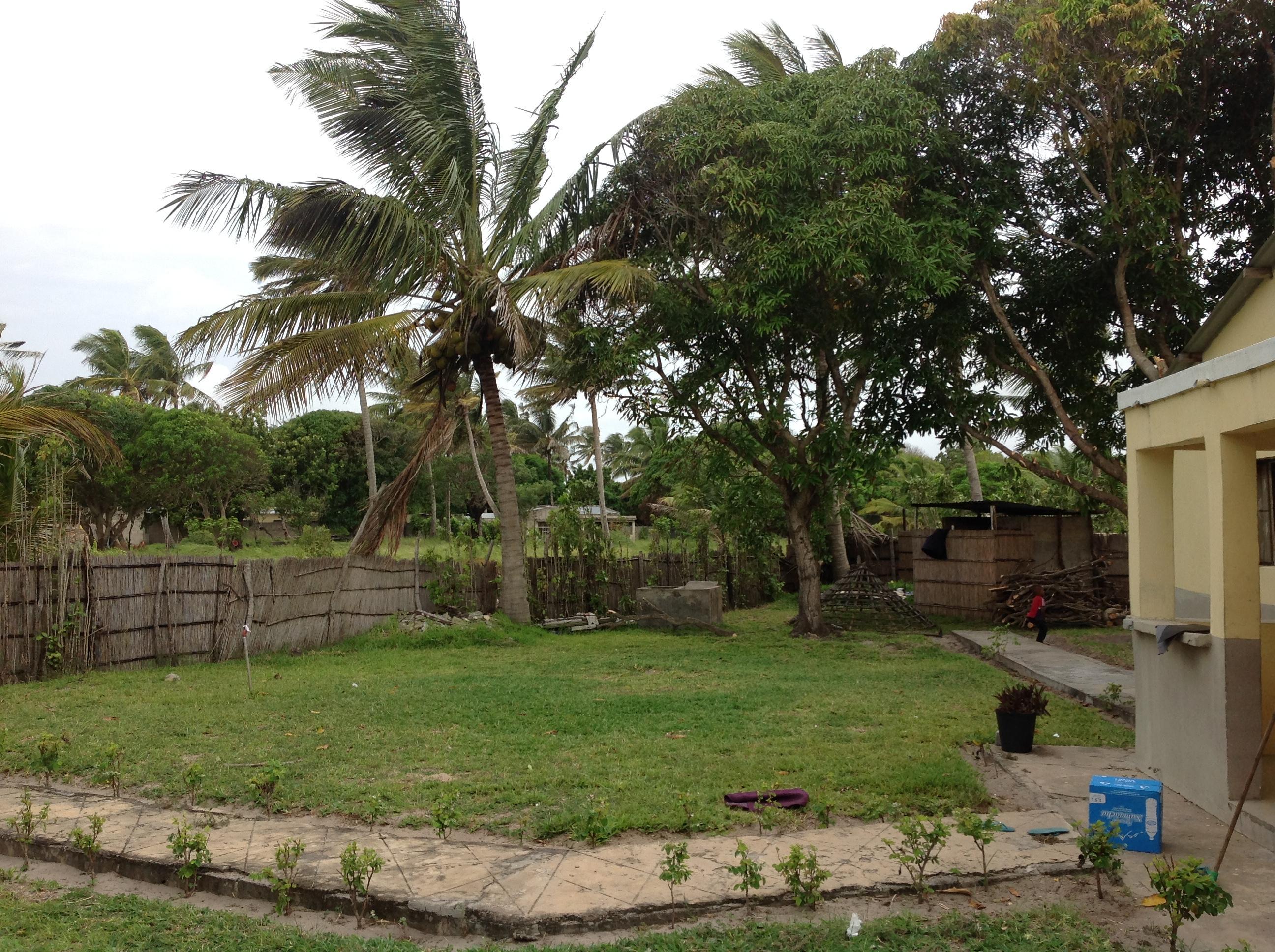

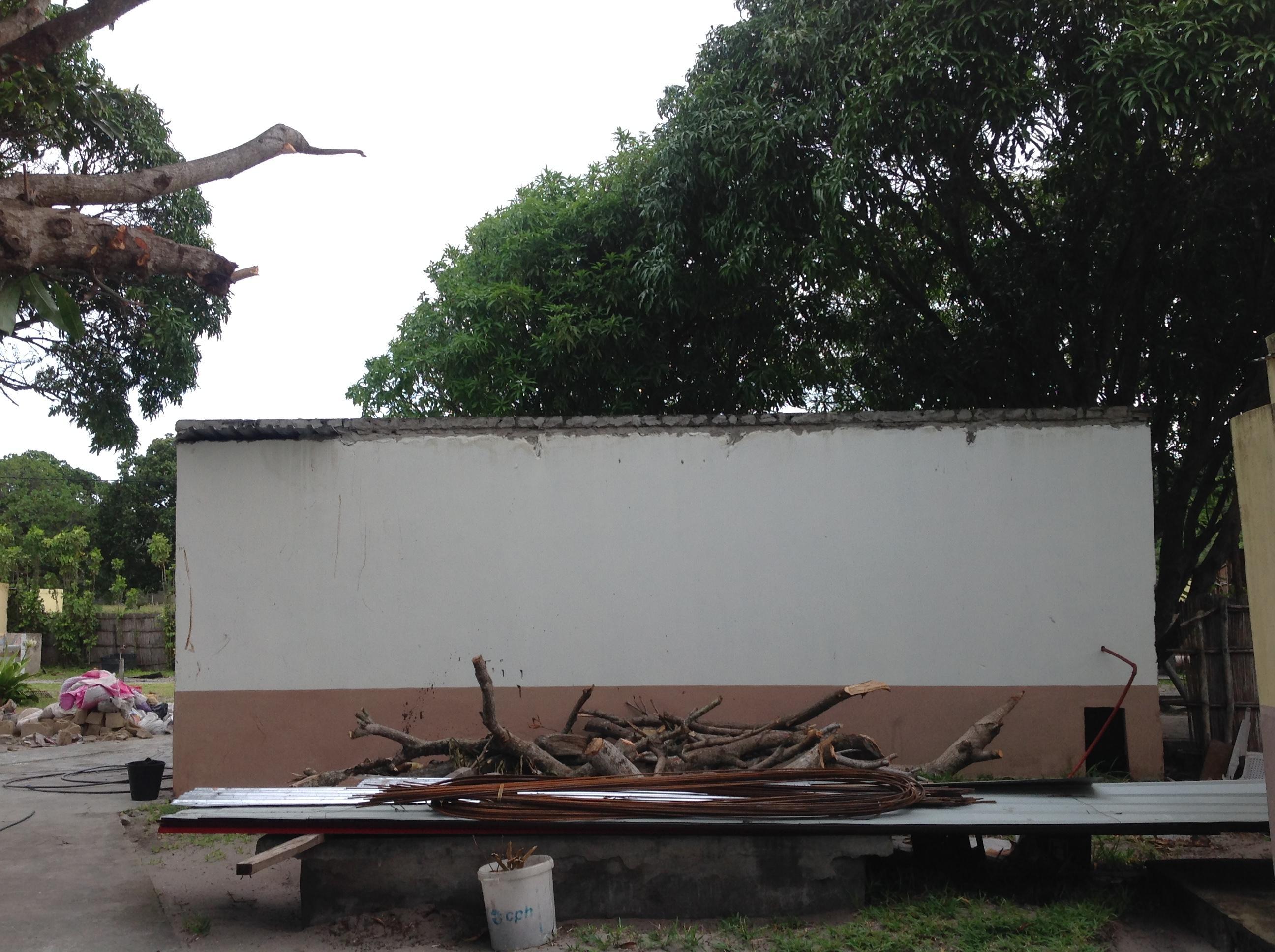

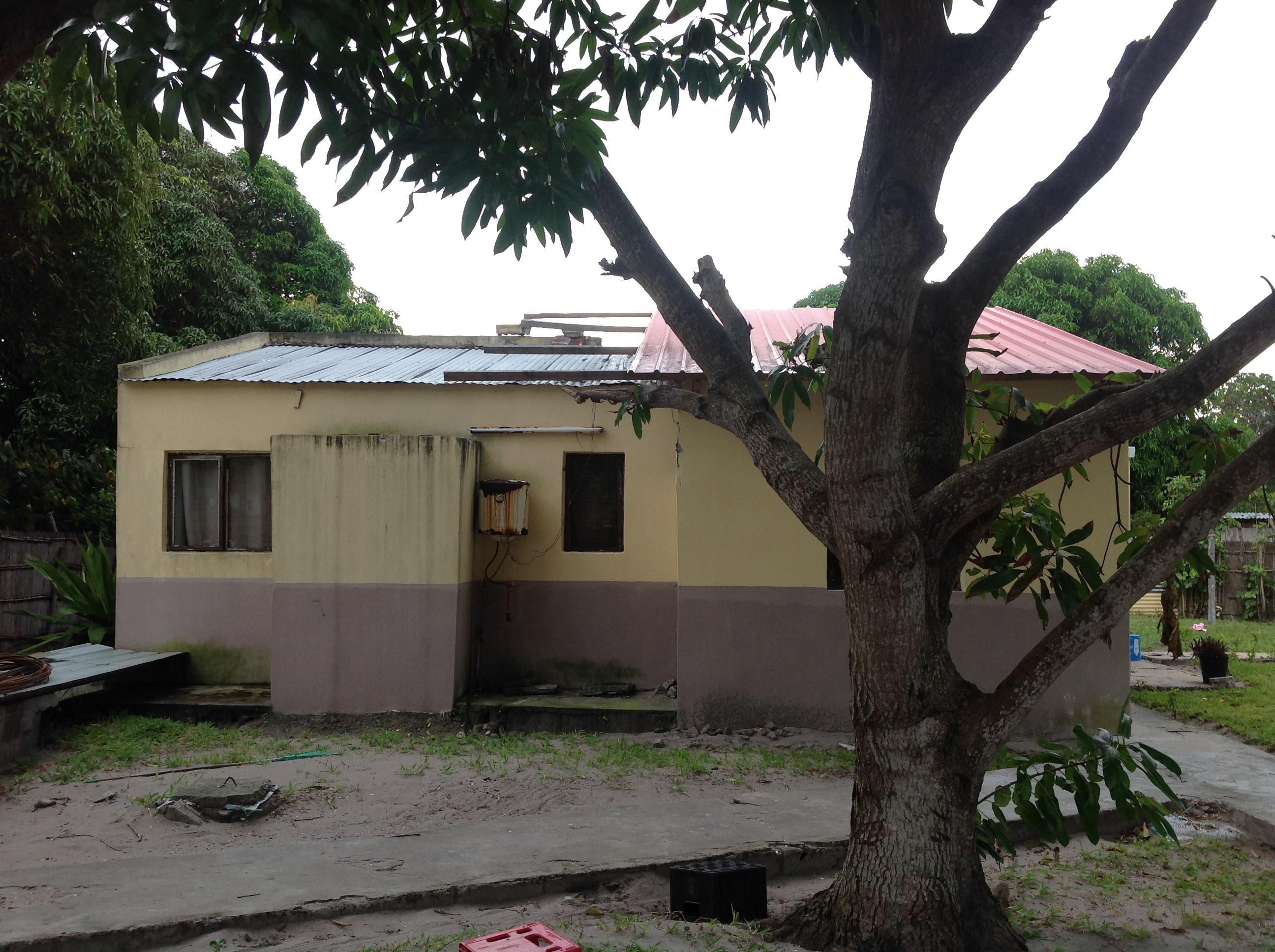

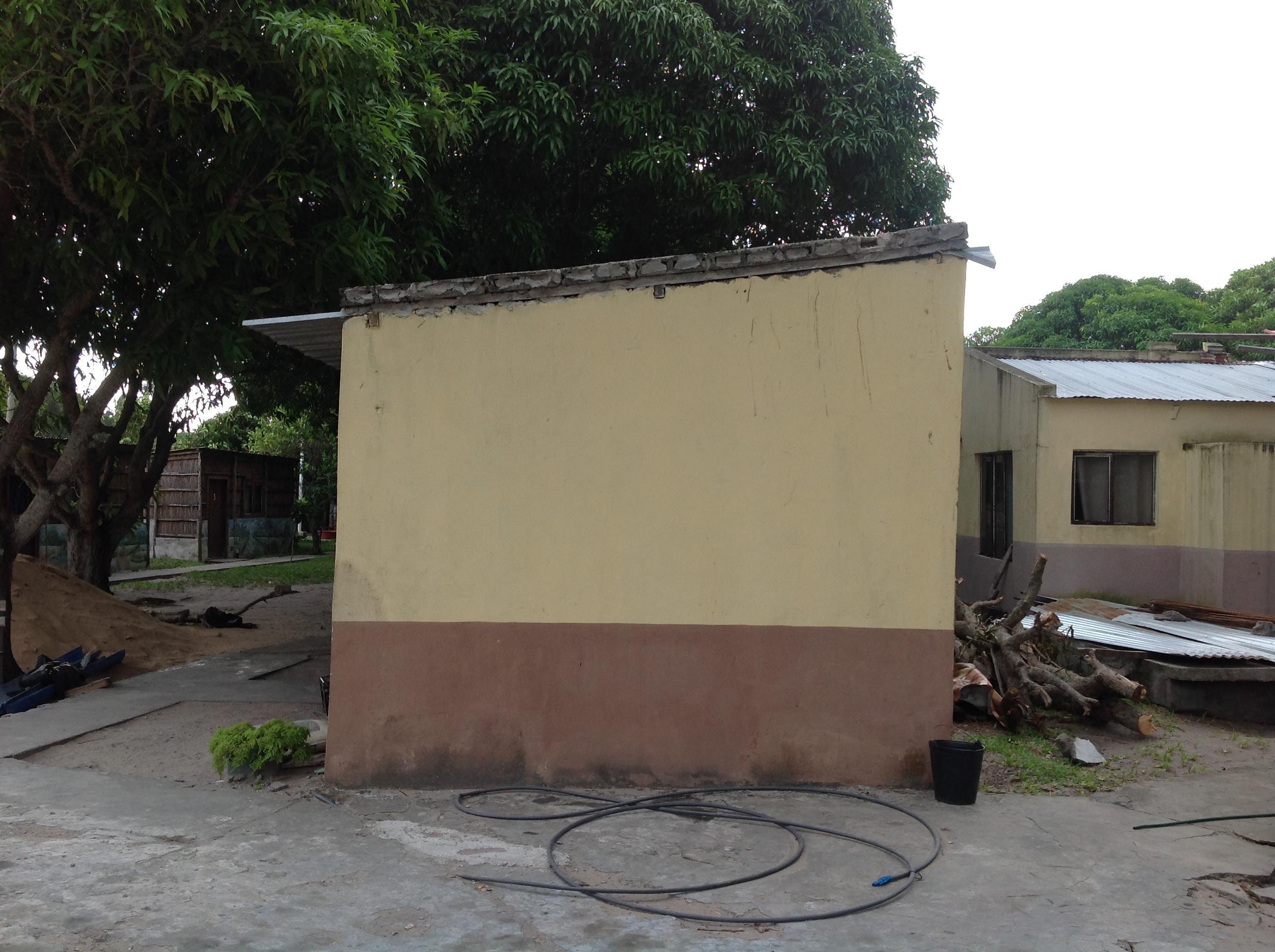

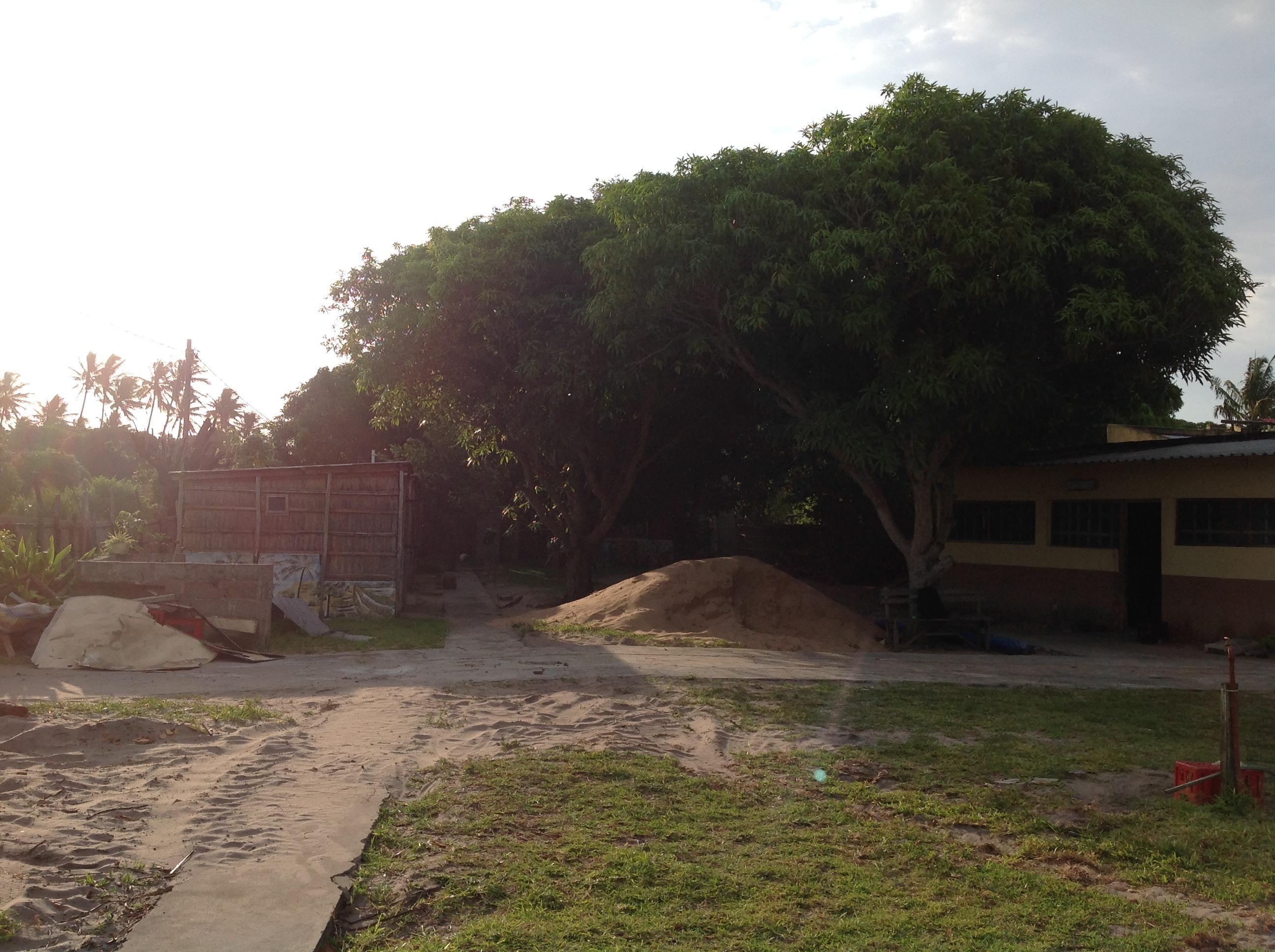

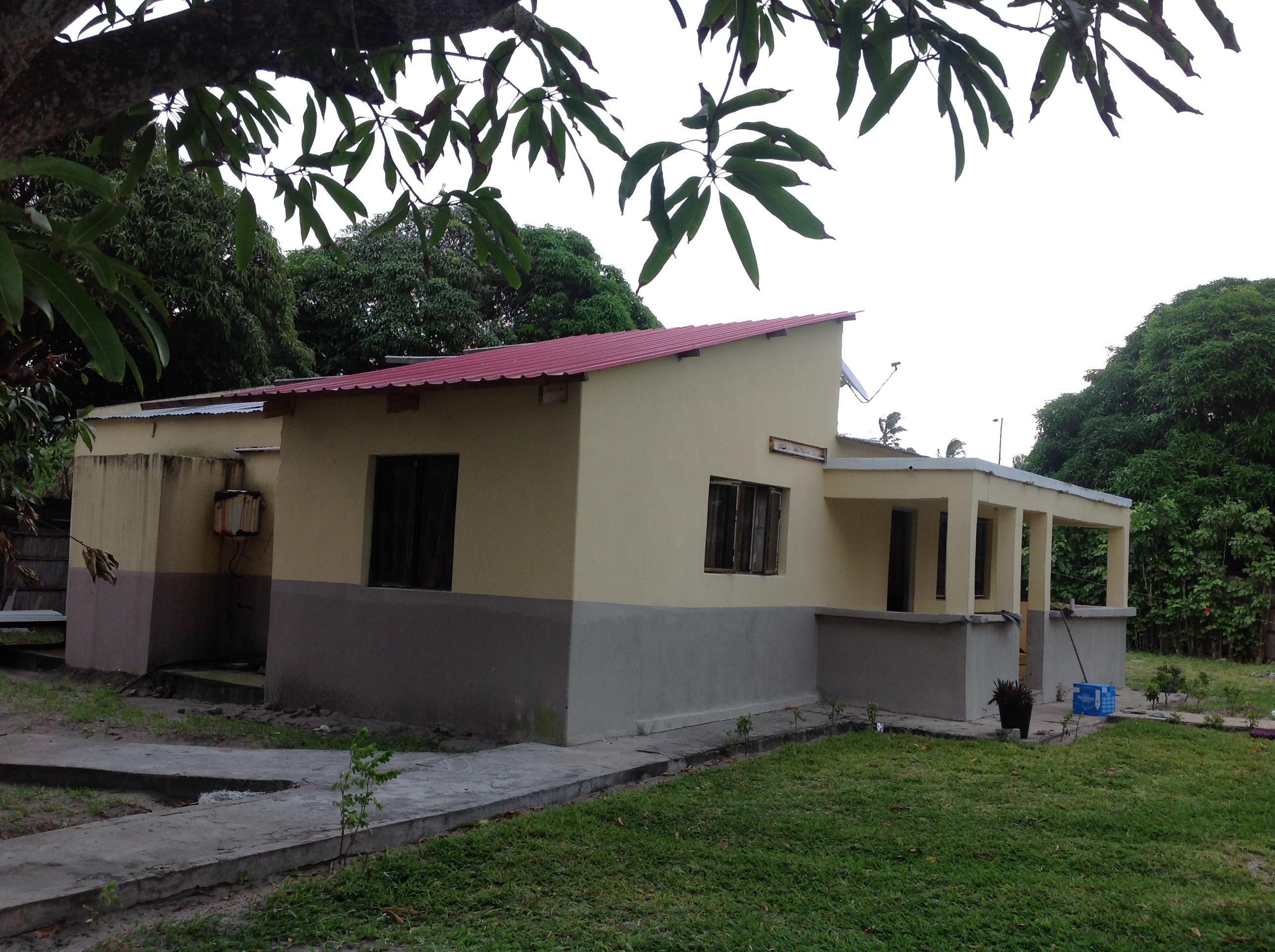

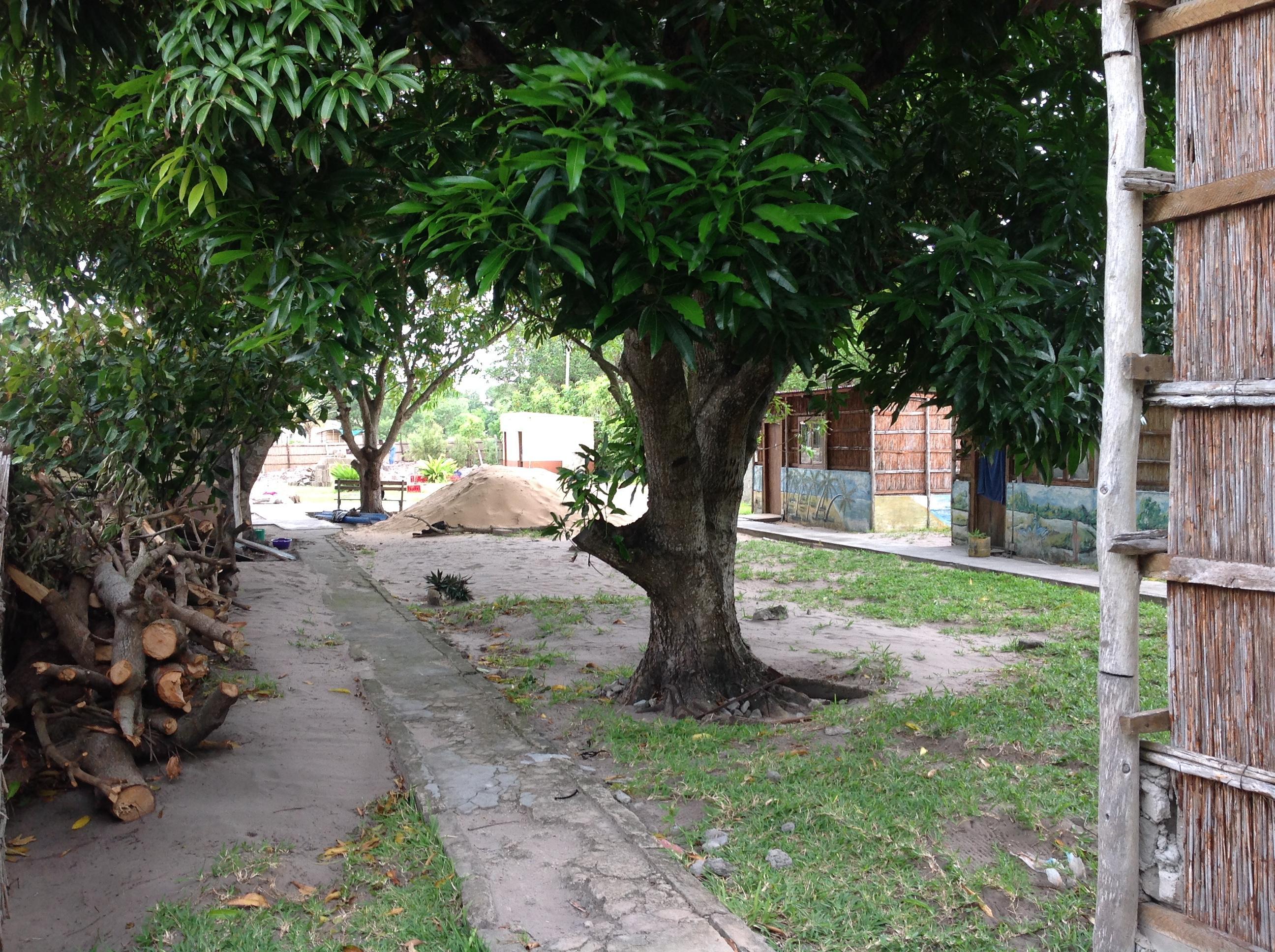

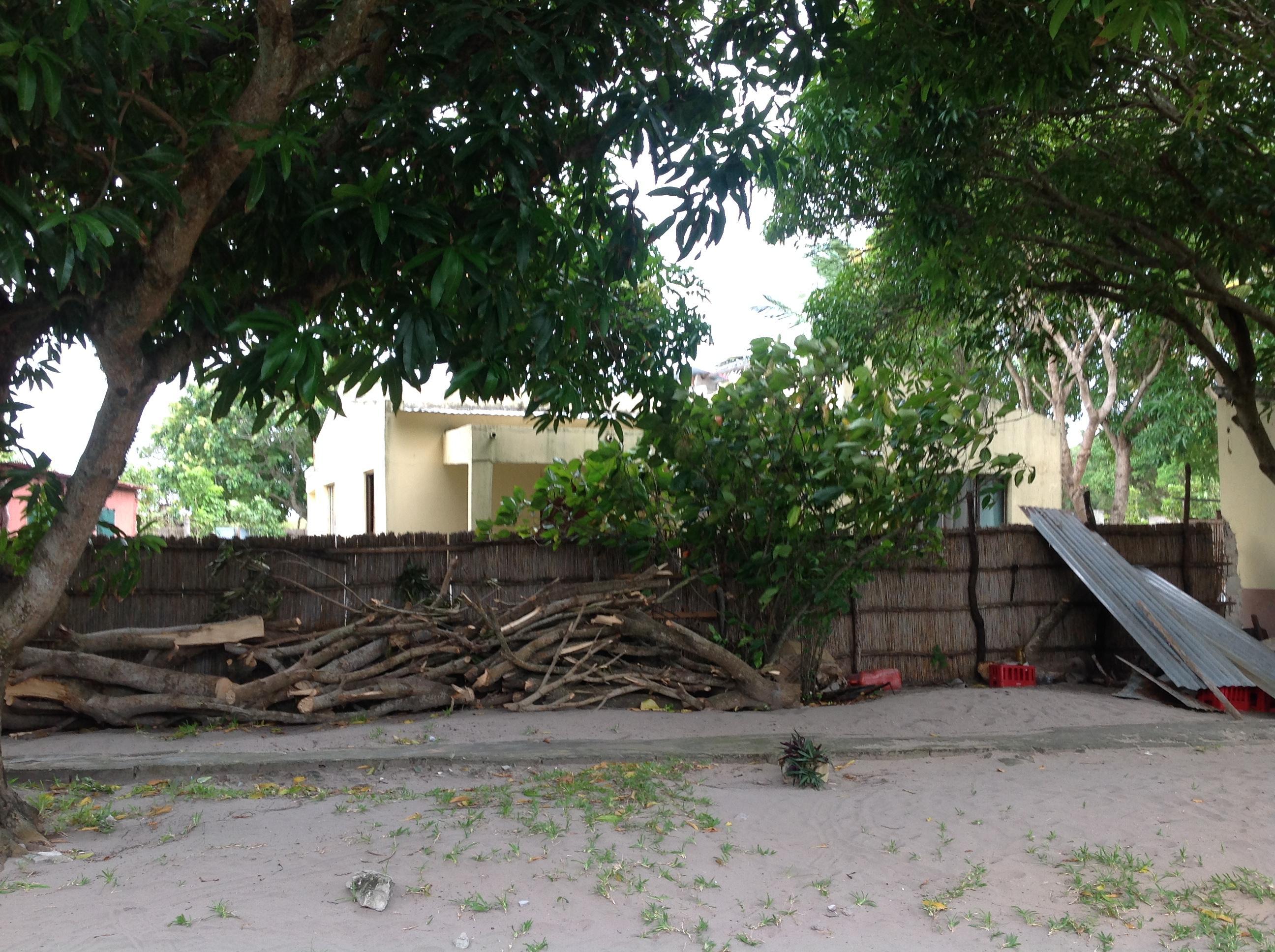

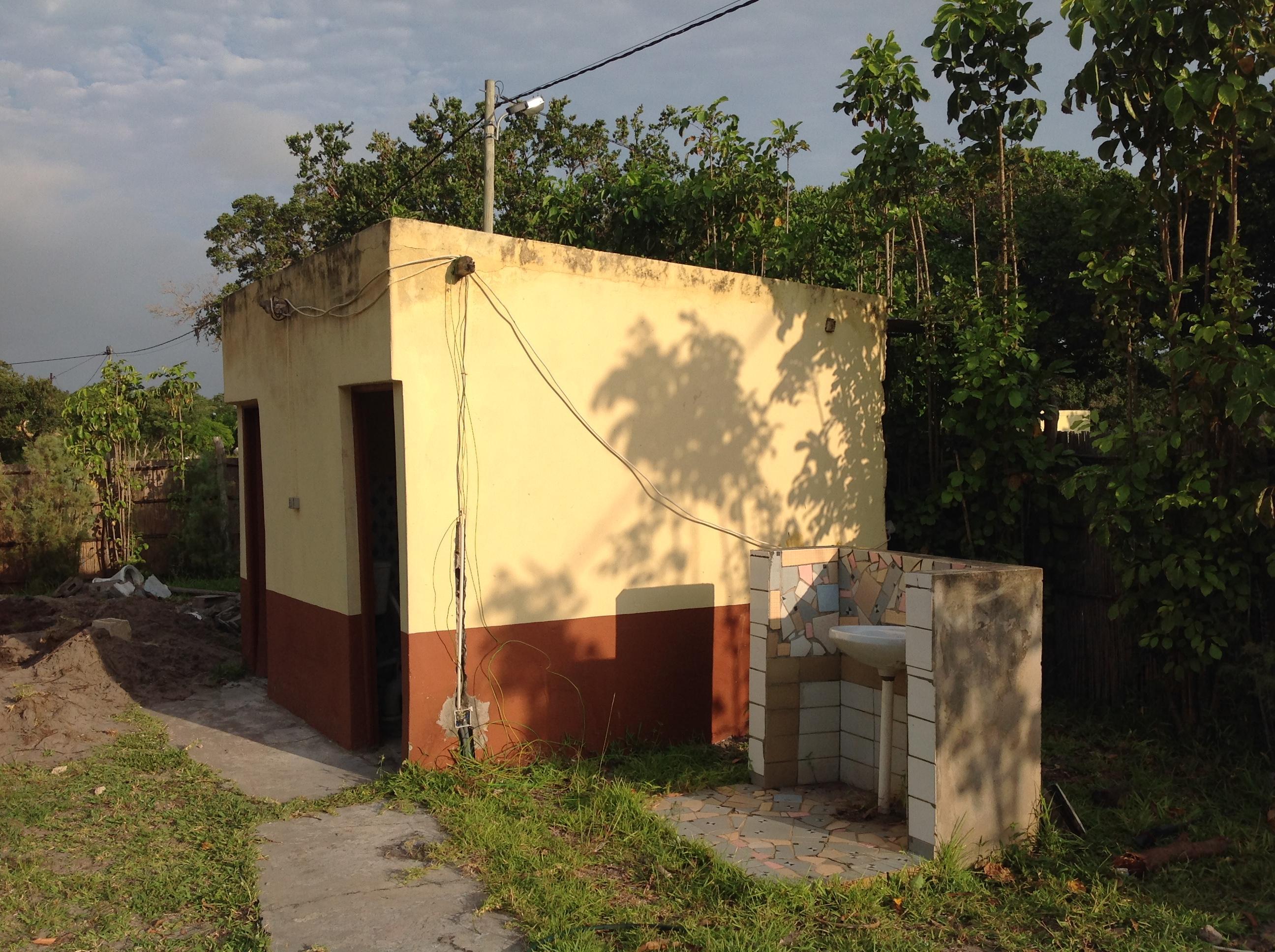

12. Levantamento Fotográfico

13 Levantamento Fotográfico

14 Levantamento Fotográfico

15 Separador 01

SITUAÇÃO ACTUAL

EDIFÍCIO 01

16. Alçados e Cortes

17. Plantas e Levantamento fotográfico

EDIFÍCIO 02

20 Alçados e Cortes

21. Plantas e Levantamento fotográfico

EDIFÍCIO 03

25 Alçados e Cortes

26 Plantas e Levantamento fotográfico

EDIFÍCIO 04

37. Alçados e Cortes

38. Plantas e Levantamento fotográfico

EDIFÍCIO 05

41 Alçados e Cortes

42. Plantas e Levantamento fotográfico

REQUALIFICAÇÃO

45 Âmbito

46 Esquemas de intervenções

PLANTAS

47 Planta de intervenções

49 Planta de fundações (com muro de vedação)

50 Esquema de Saneamento e Abastecimento de água

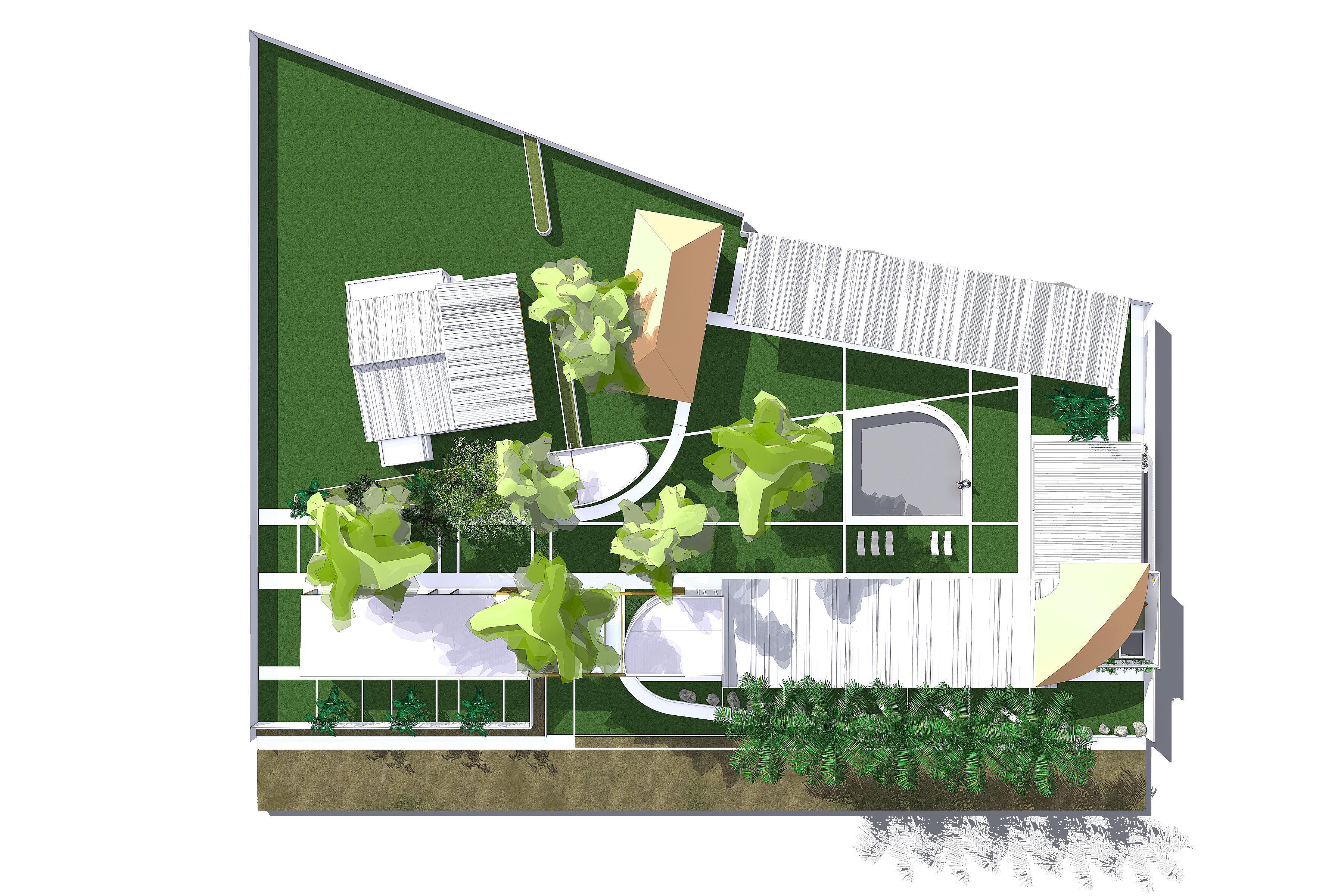

51 Planta mobilada

52 Planta cotada e zoneada

55. Planta de estrutura de cobertura

57. Planta de cobertura

58. Planta de espécies arbóreas

ALÇADOS E CORTES

59. Intenções projectuais

60. Alçados

61. Alçados

62. Perfil

63. Corte

64. Corte

65 Perfil

66

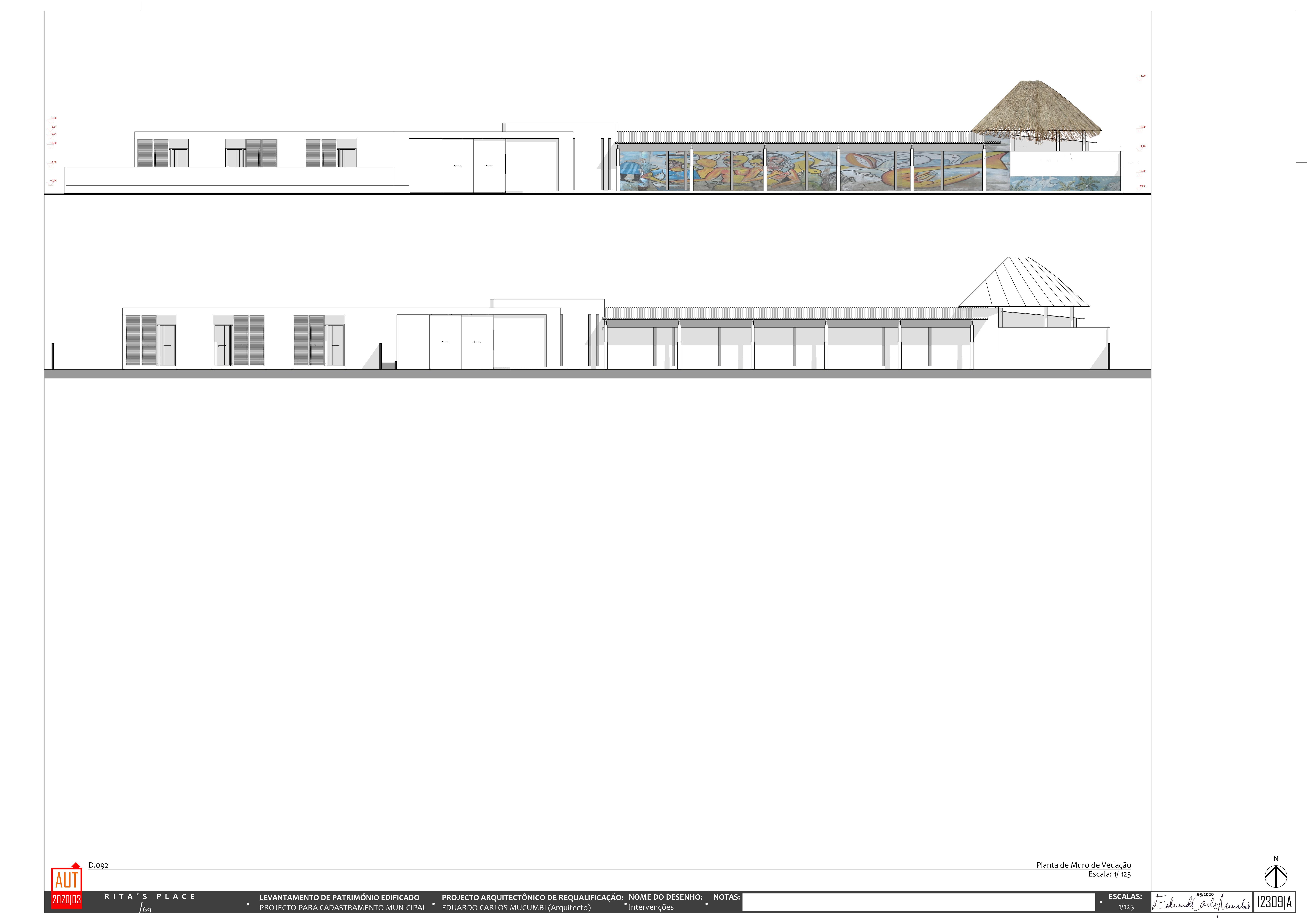

Alçados Muro de Vedação

67 Alçados Muro de Vedação

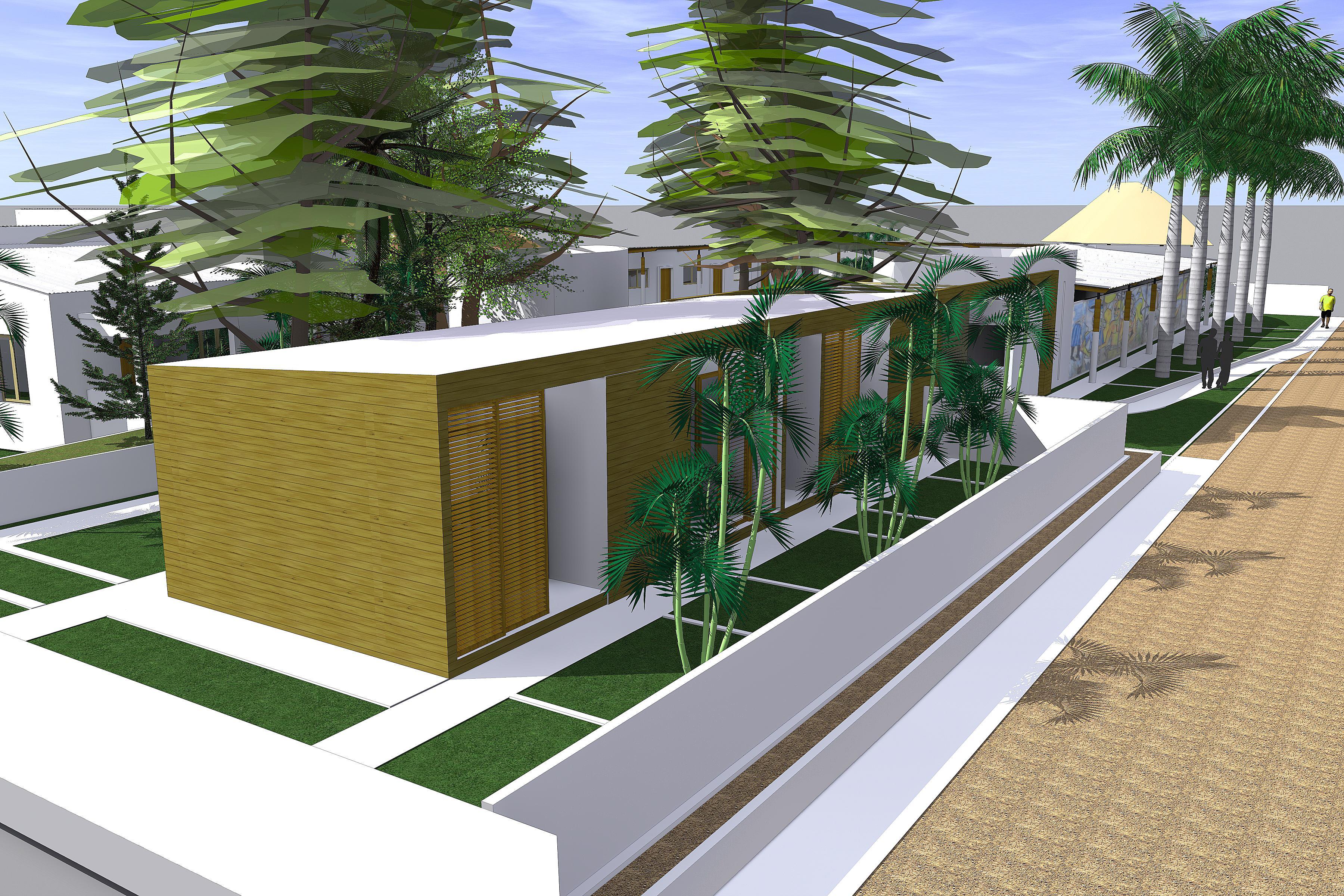

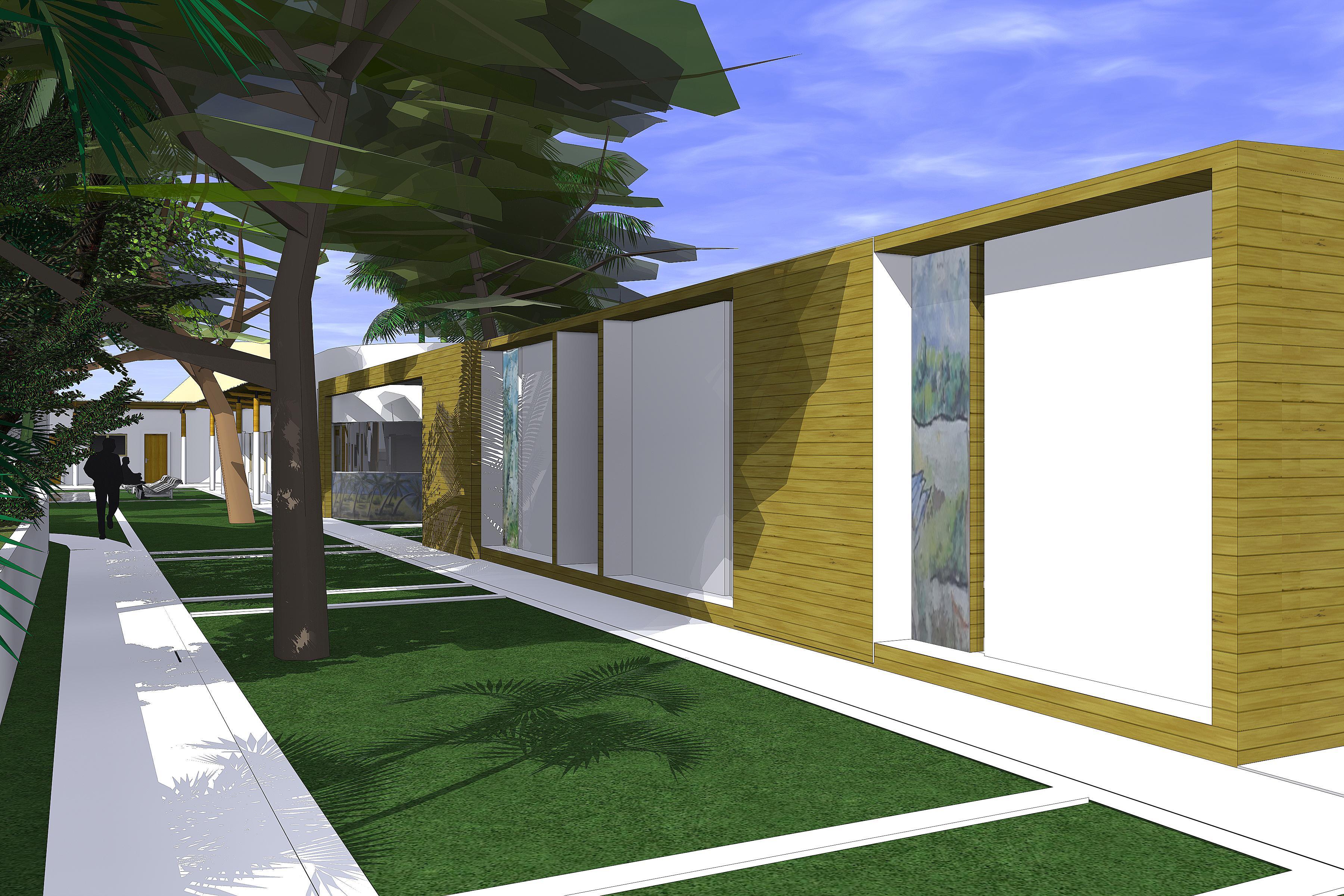

IMAGENS TRIDIMENSIONAIS

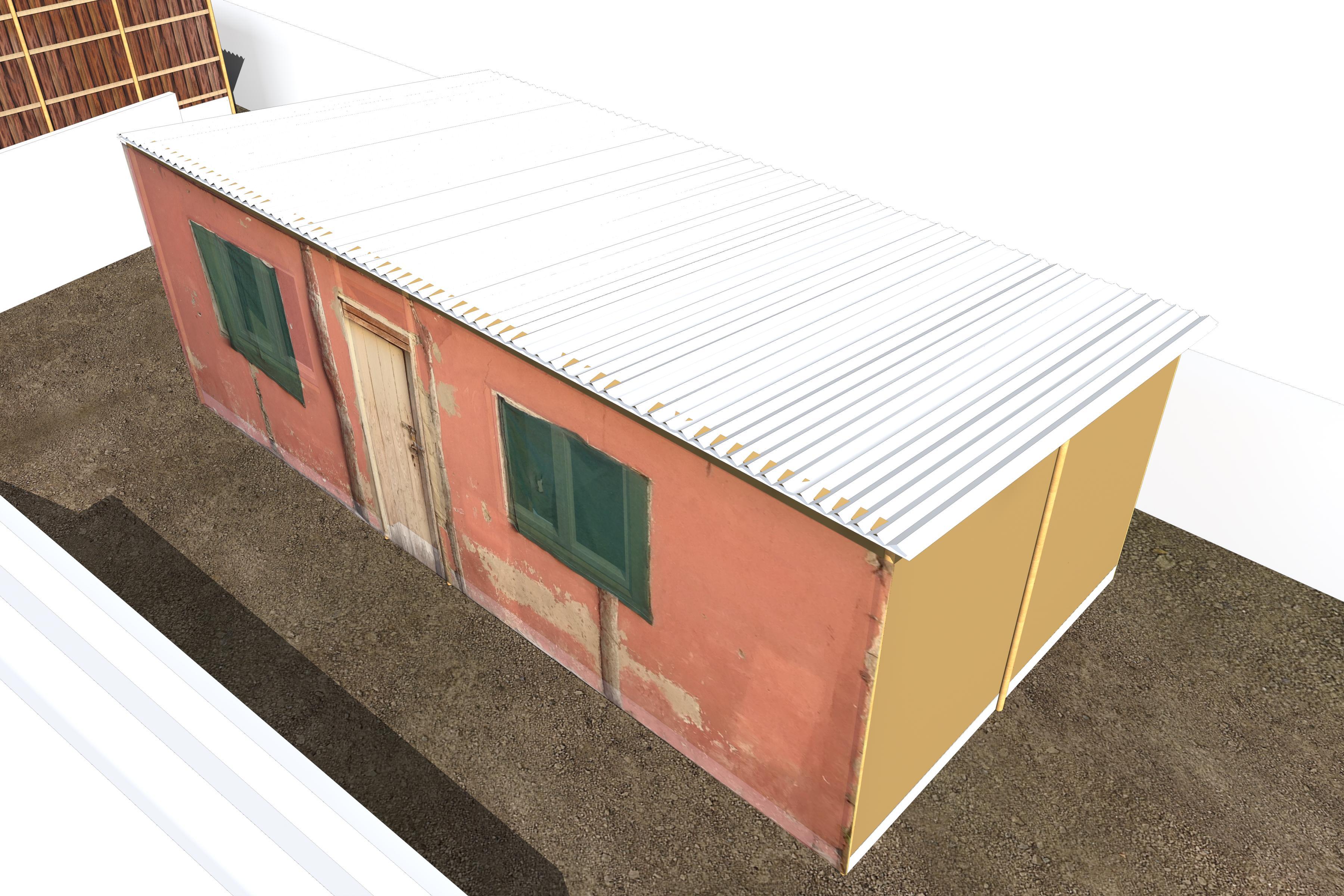

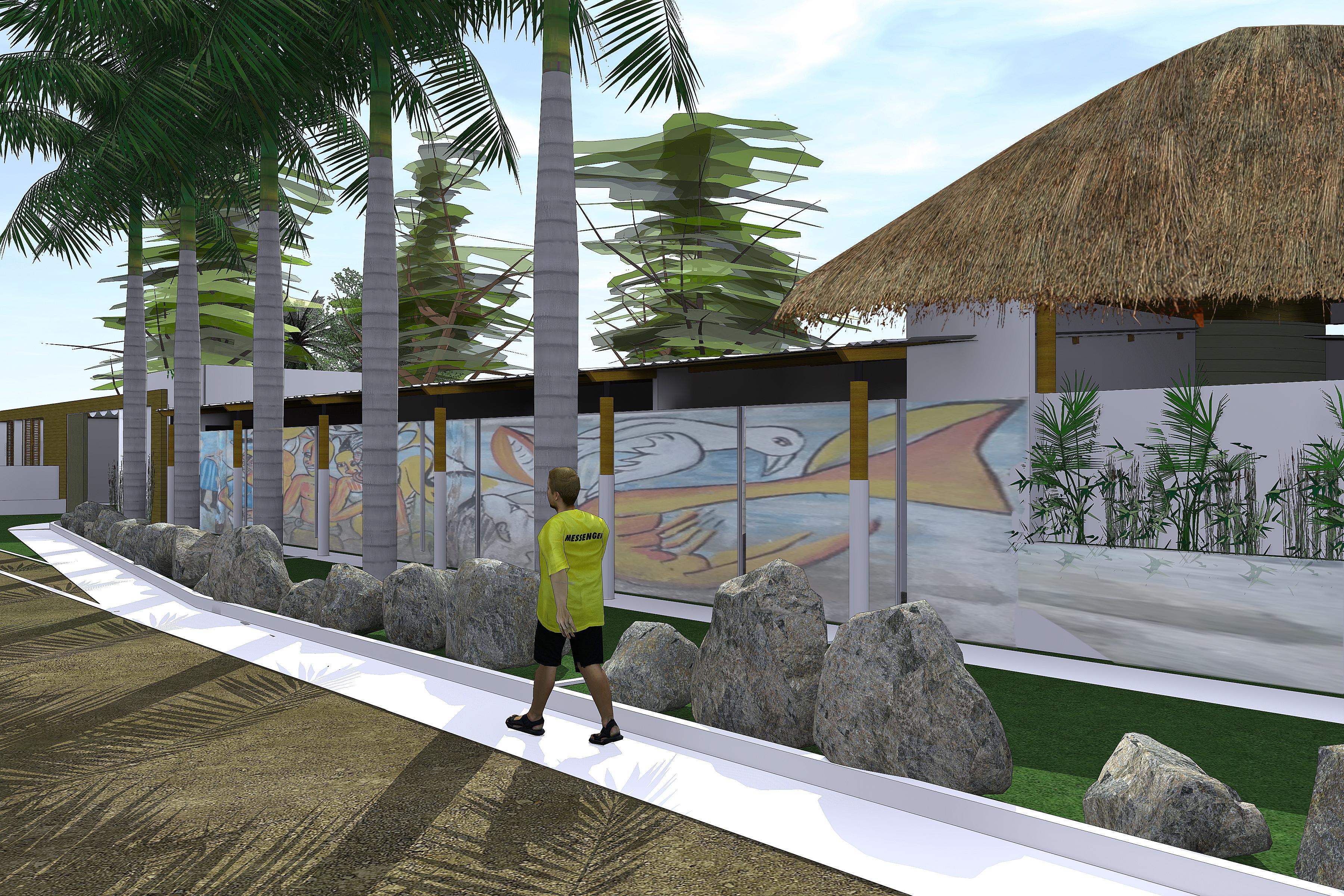

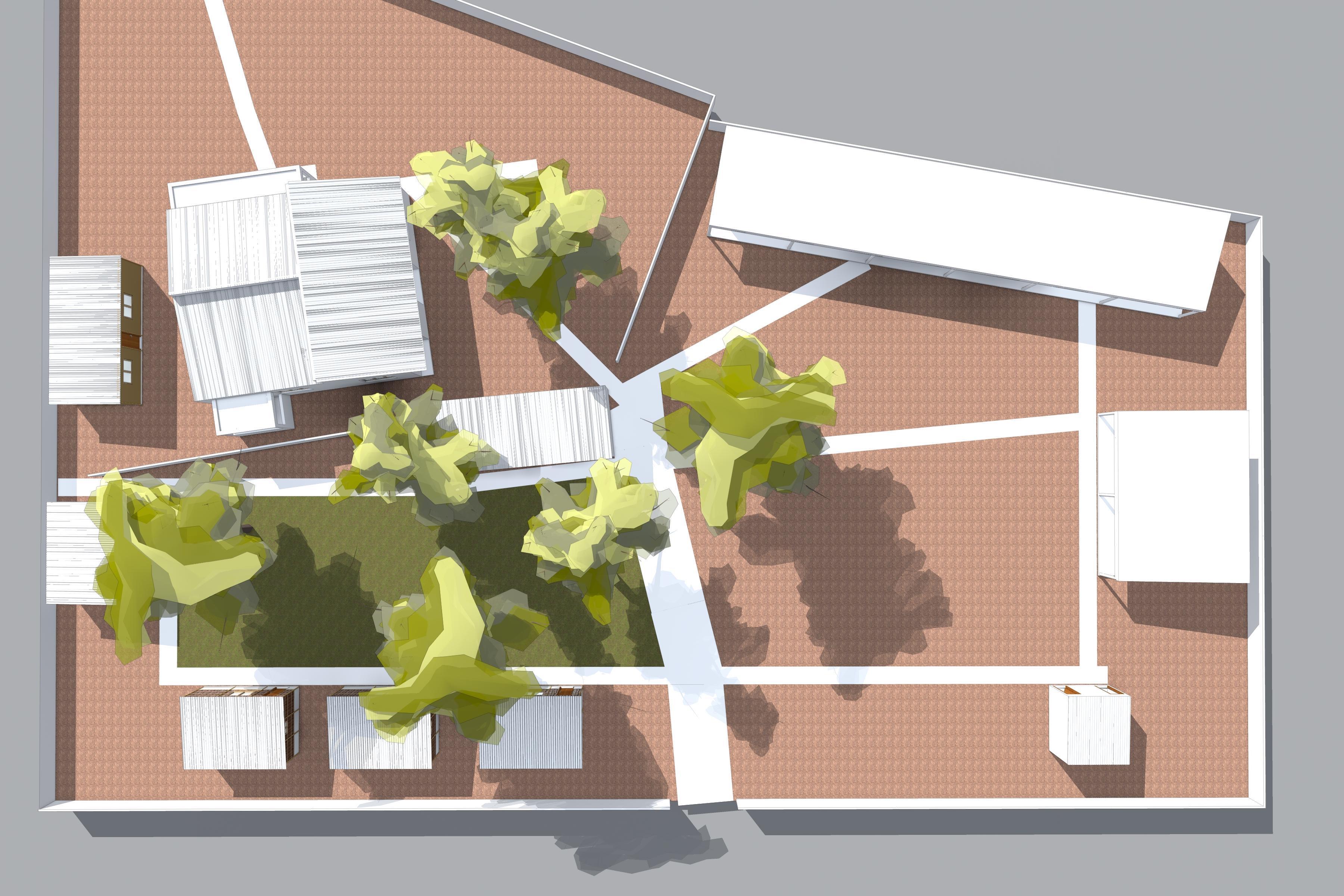

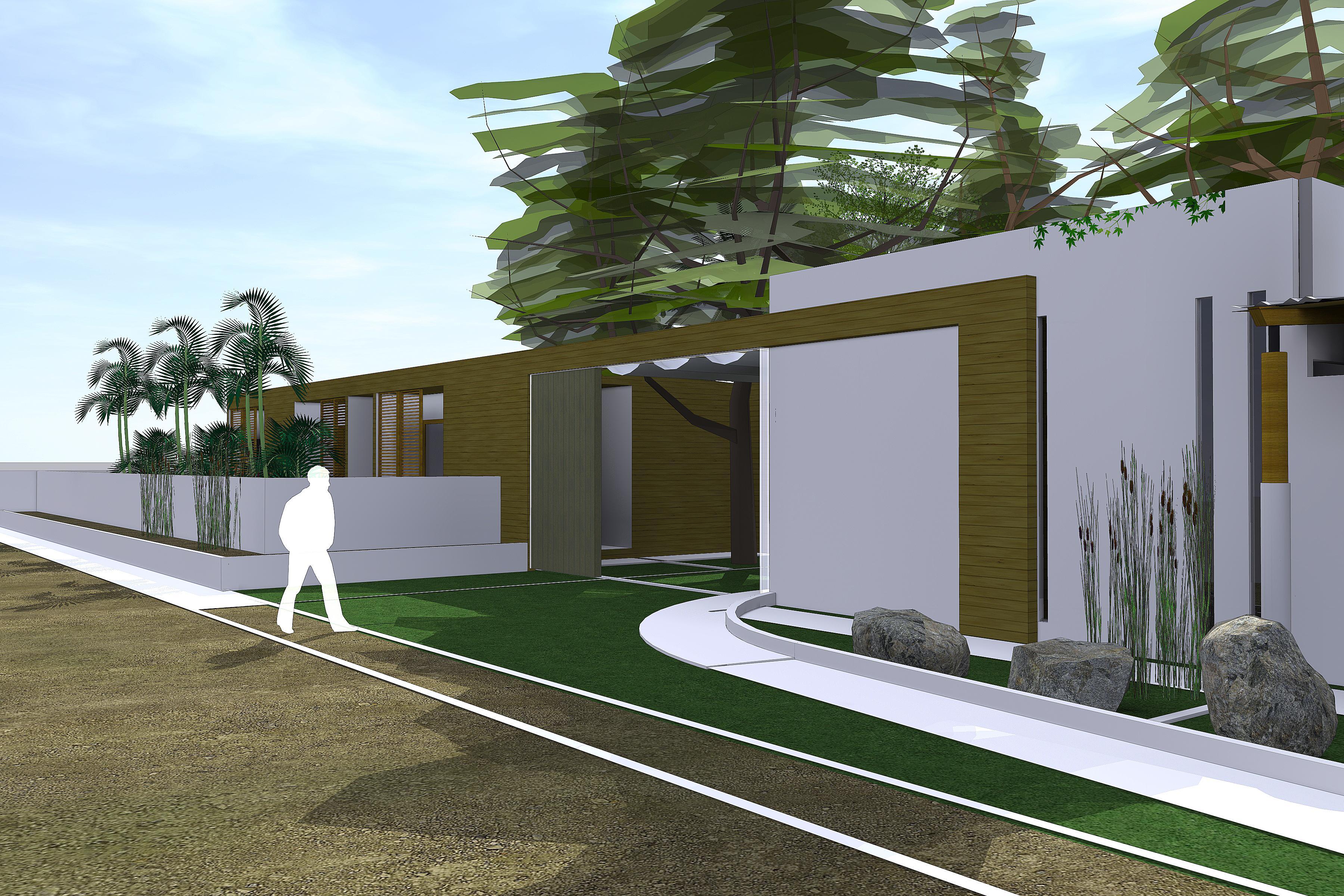

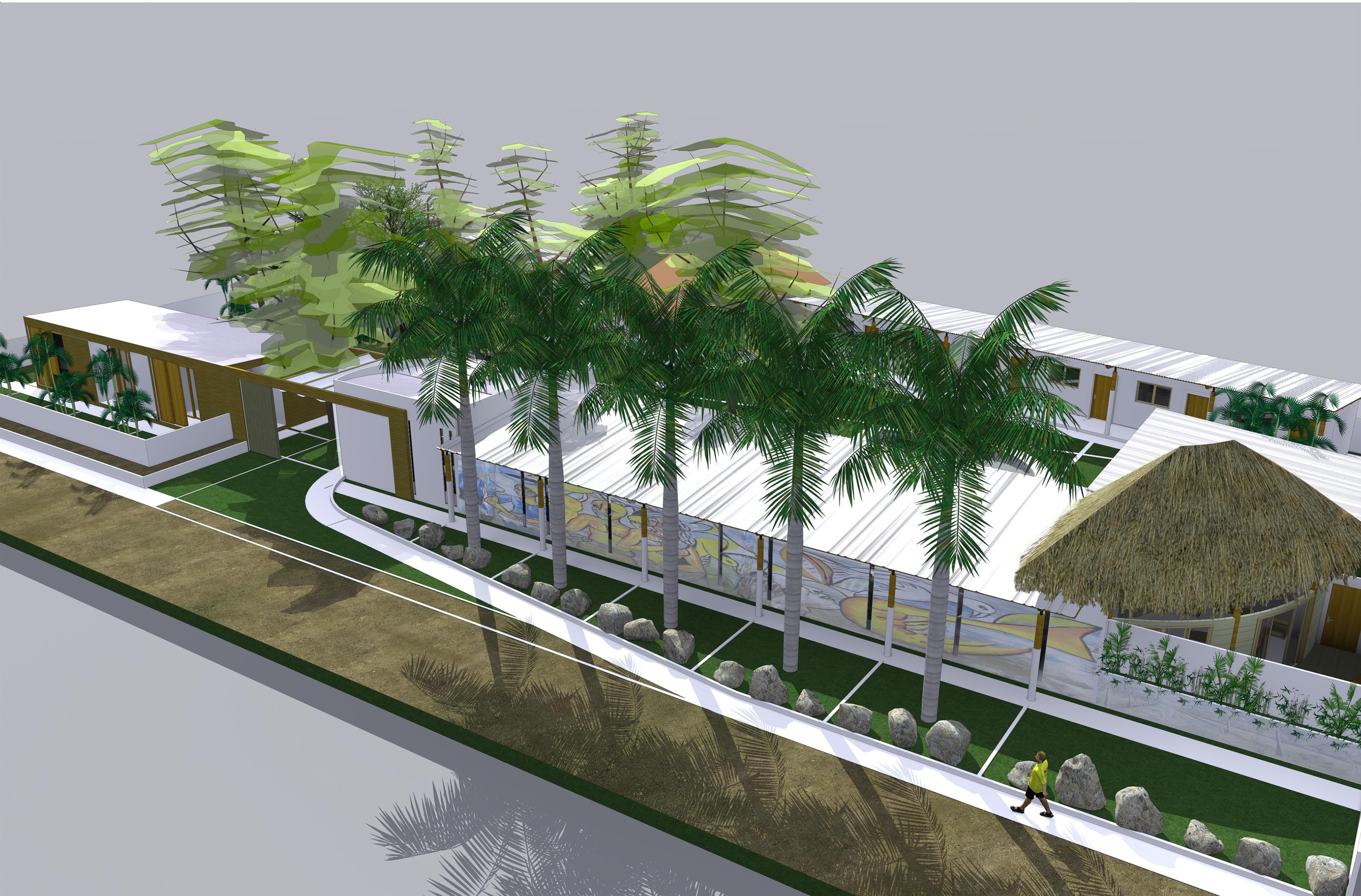

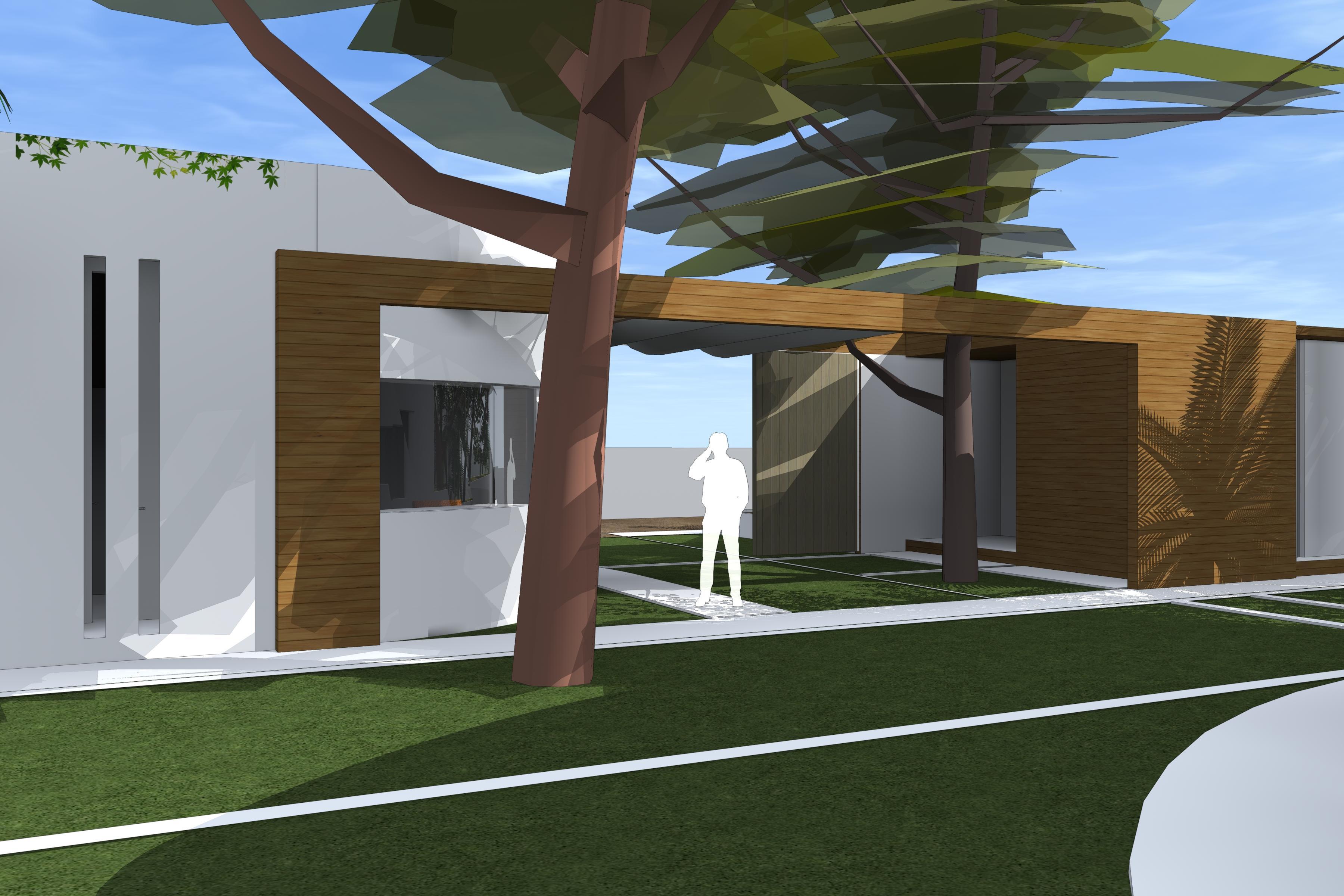

68 Imagem 3d

69 Imagem 3d

70 Imagem 3d

71 Imagem 3d

72 Imagem 3d

73 Imagem 3d

74. Imagem 3d

75. Imagem 3d

ANEXOS

Planta Topográfica

Termo de responsabilidade

Requerimento para regularização de Construção

Requerimento para aprovação de projecto de requalificação e amplianção

DUAT

Cópia do NUIT do dono da Obra

Cópia de documento de iden ficação

Cópia do recibo de pagamento do IPA

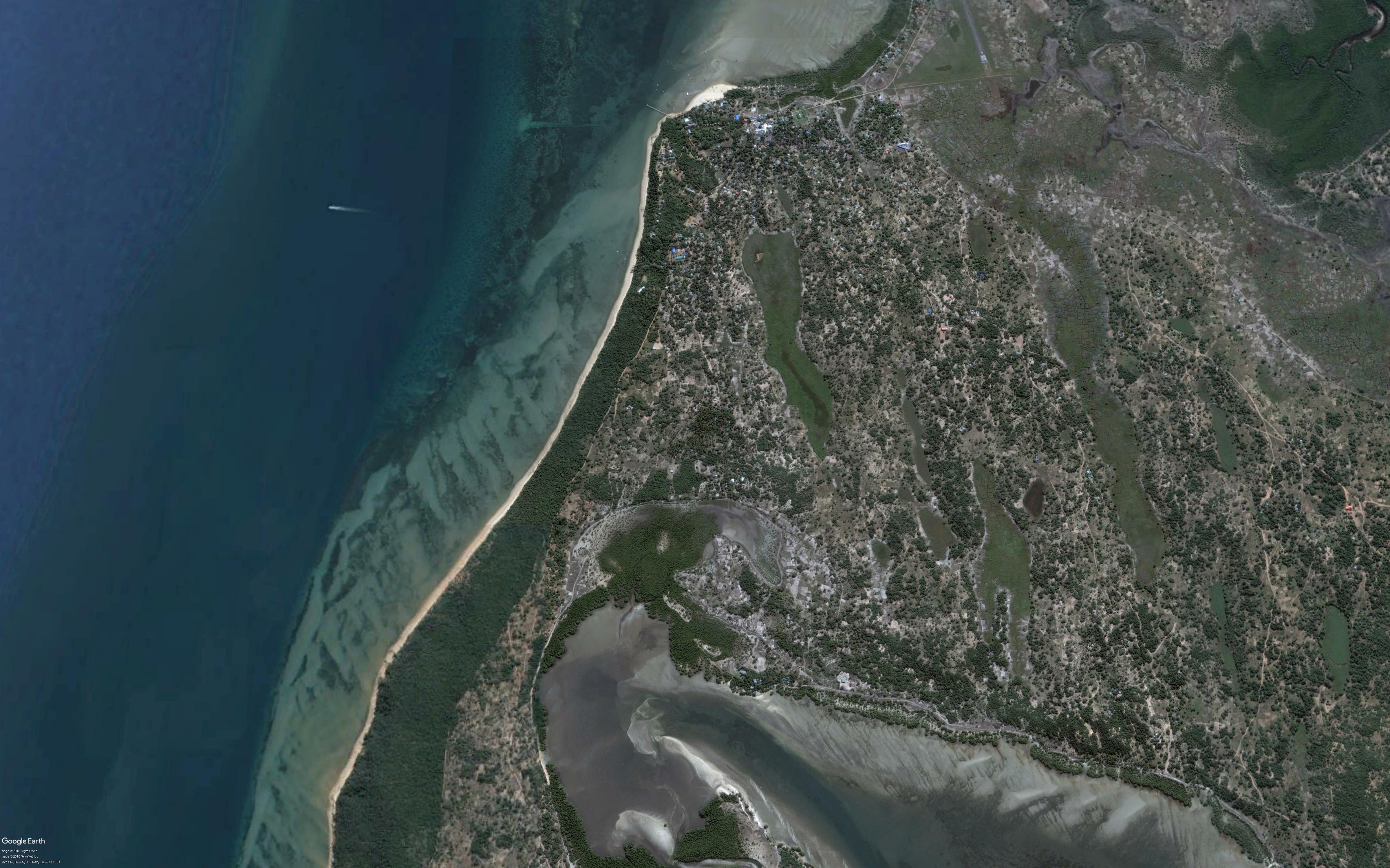

I N H A C A

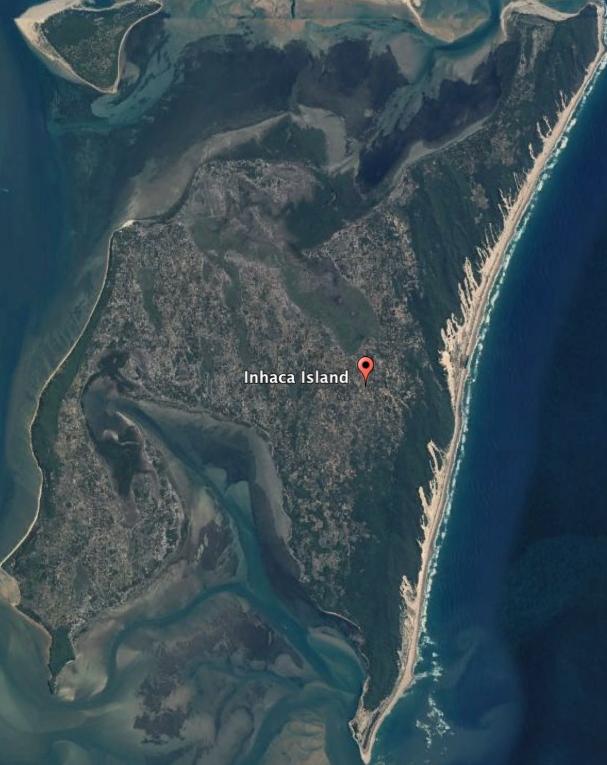

Inhaca é uma ilha situada a 32 km a leste da cidade de Maputo na região sul de Moçambique Com as coordenadas geográfica de 26° S de la tude  e  33° E de longitude ela ocupa uma área de 42 km quadrados. Pertence administra vamente  a  cidade  de  Maputo, cons tuindo  o  distrito  municipal  KaNyaca, ela esta dividida em três povoações, Ingwane, Ribjene e Nhaquene

Não obstante ao seu tamanho pequeno, a ilha tem grande importância turís co sociológica, uma vez que possui grande diversidade biológica, com cerca de 12000 espécies registadas, incluindo cerca de 150 espécies de corais, mais de 300 espécies de aves e quatro espécies de tartarugas. In wikipédia.

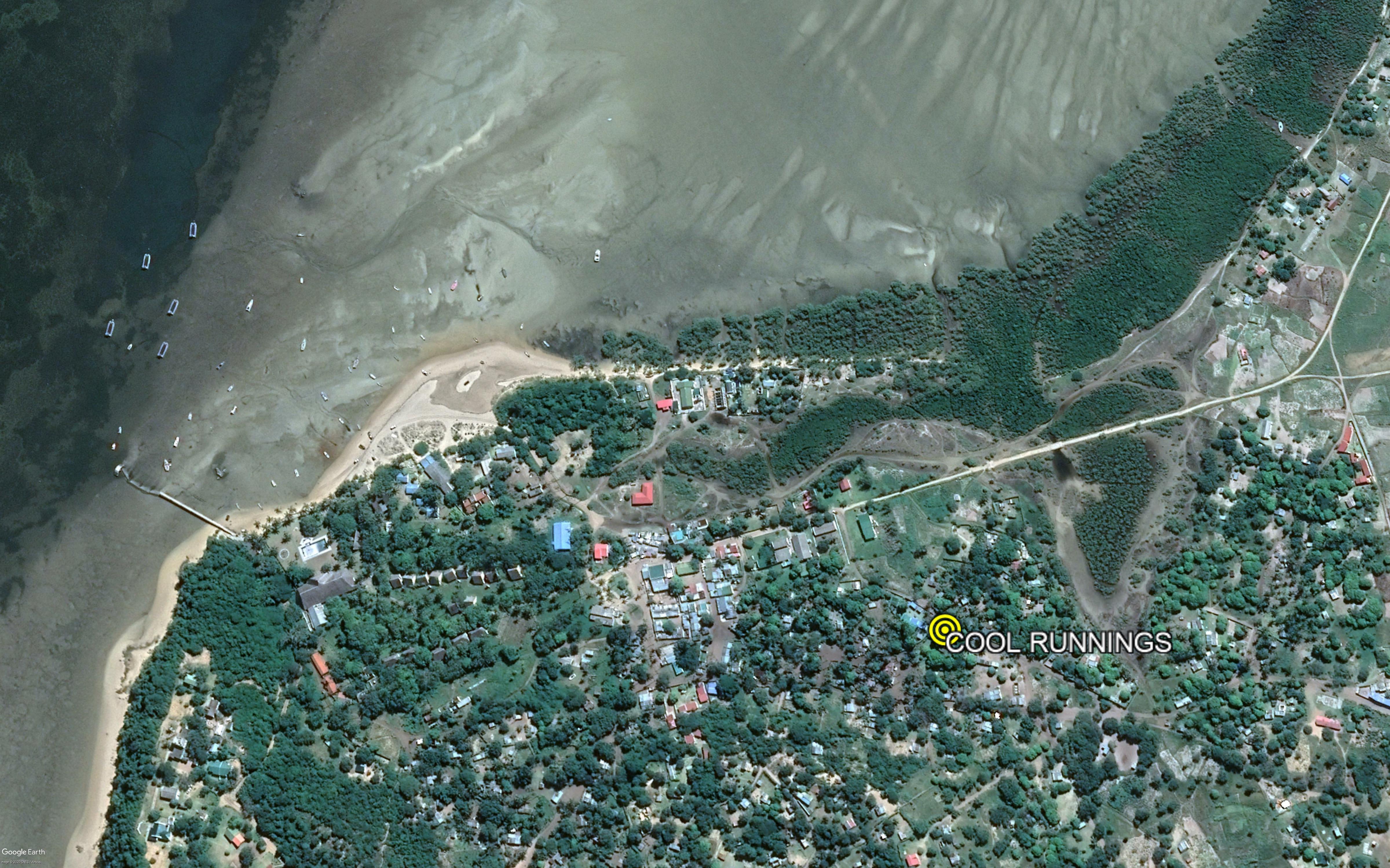

Mercado 0,25 km AERODROMO 1km

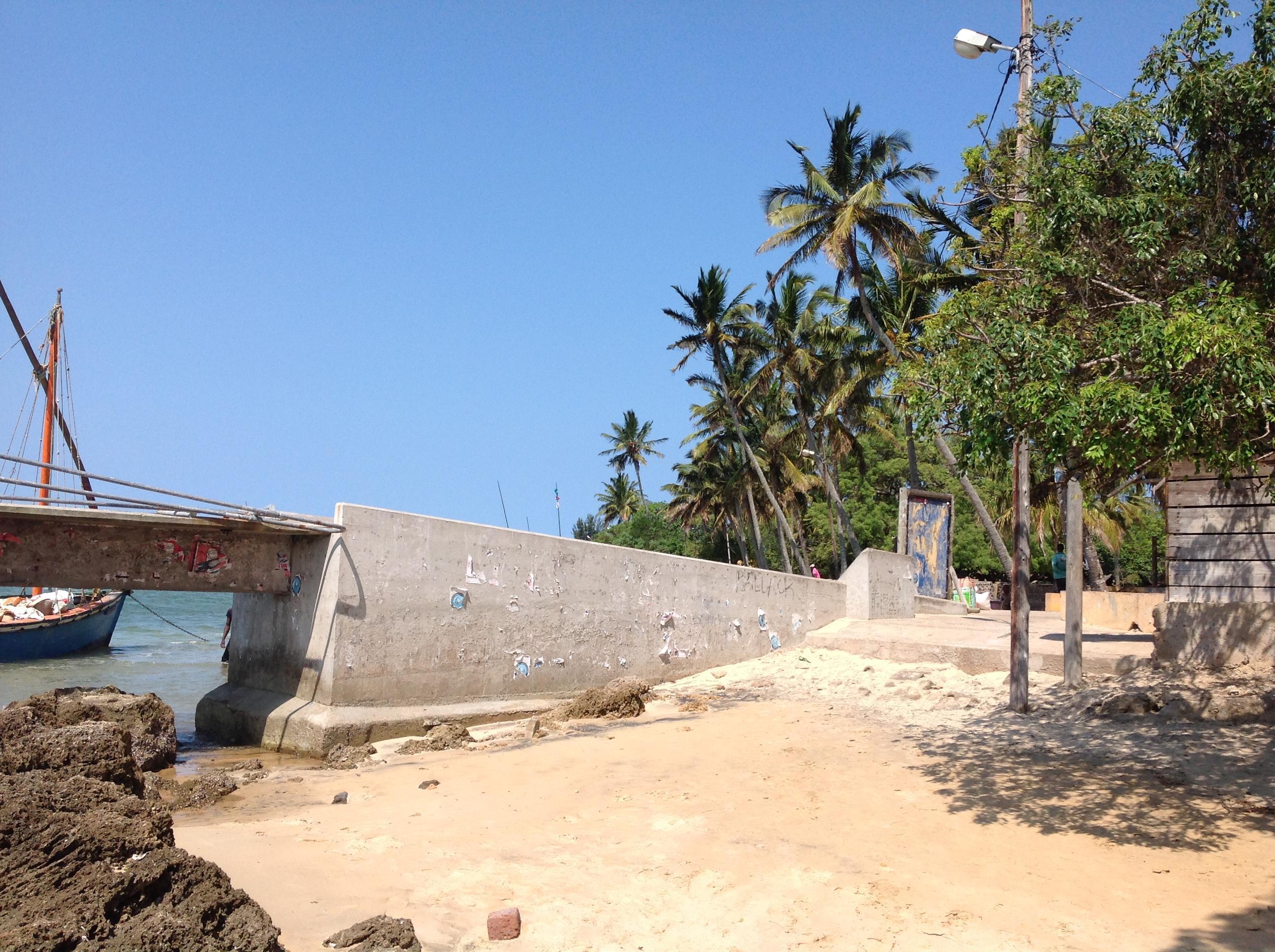

Ponte Cais 0,70 km

Estaçãode Biologia marinhada UEM 1,15 km

Rita´s Place

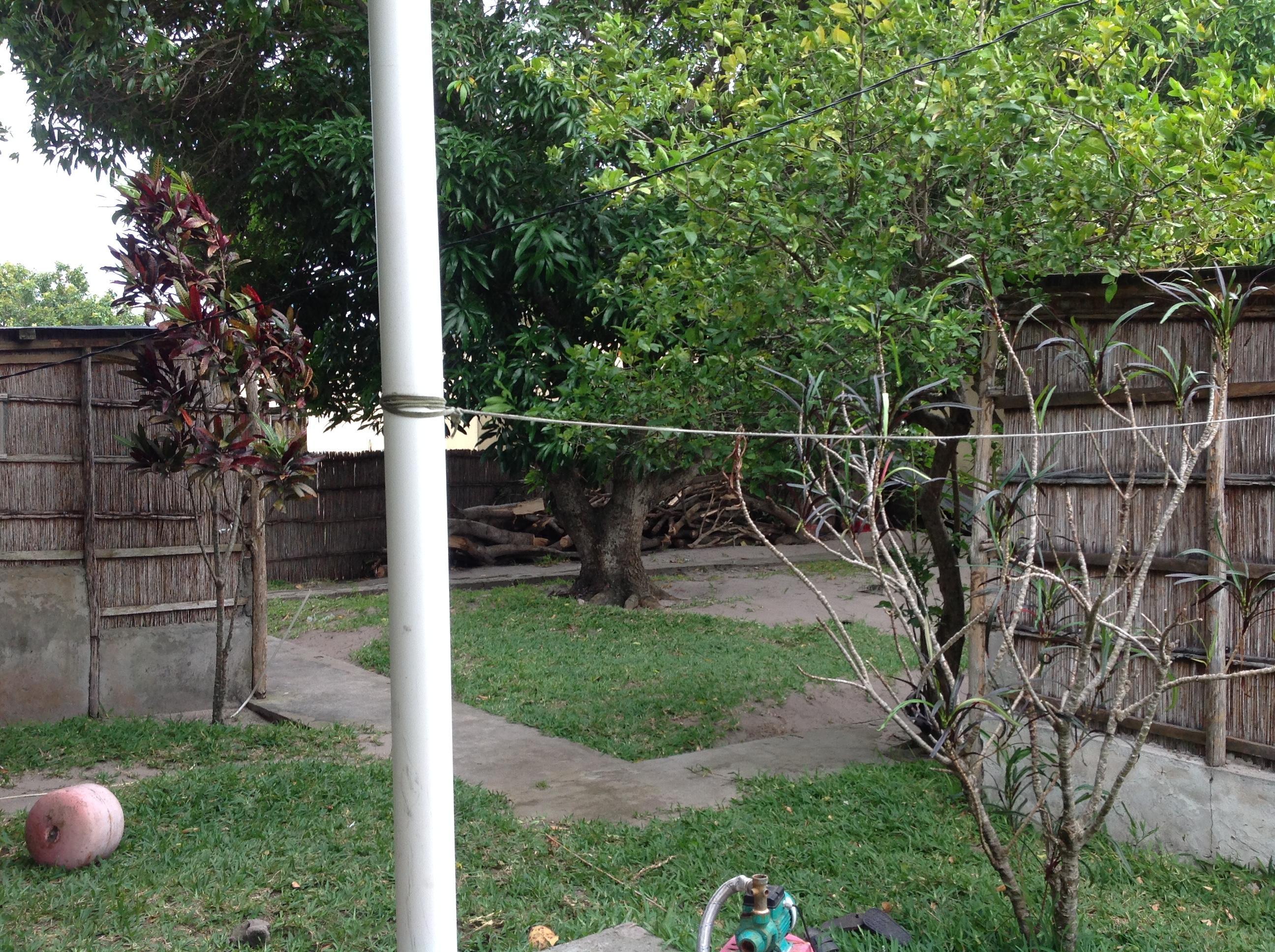

O estabelecimento Turís co  Rita´s  Place  está  localizado  na  Ilha  de  Inhaca-bairro de Ribzene. Próximo a unidade Hospitalar este estabelecimento está rodeado de uma variada cadeia de serviços e equipamentos que se concentram no bairro. Com o principal objec vo  de  acolher  turistas  que  se  fazem  a  ilha  de  Inhaca, Este estabelecimento de hospedagem surge com uma nova imagem e funcionalidade, após o projecto de requalificação ora apresentado neste caderno, Rita's Place espera se tornar num dos des nos mais procurados do Arquipélago adicionando assim qualidade espacial para expandir o leque de opções de estadia que os turistas nacionais e estrangeiros buscam em des nos de sol e mar como é a Ilha de Inhaca

RITA´S PLACE

INFRAESTRUTURAS

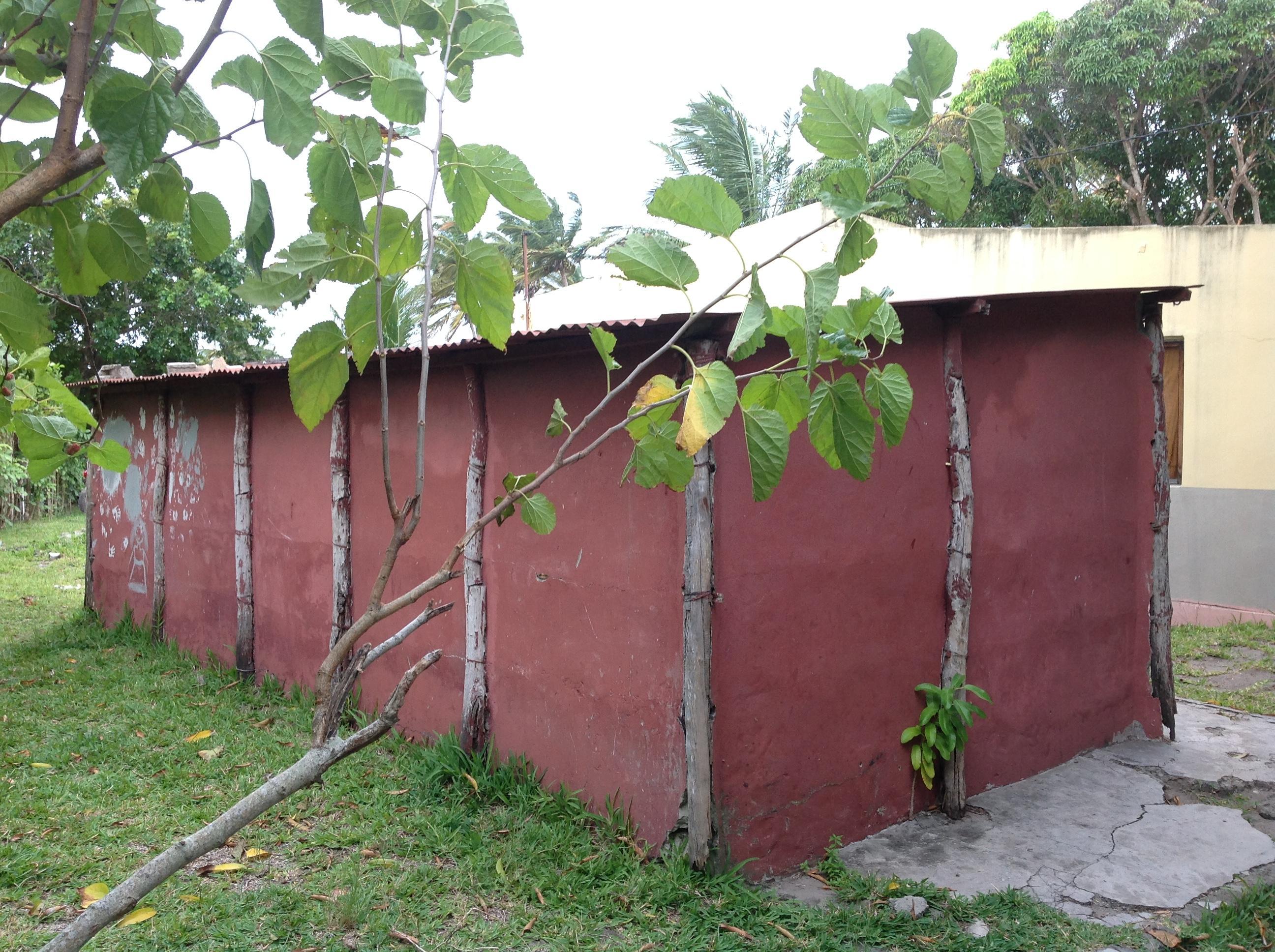

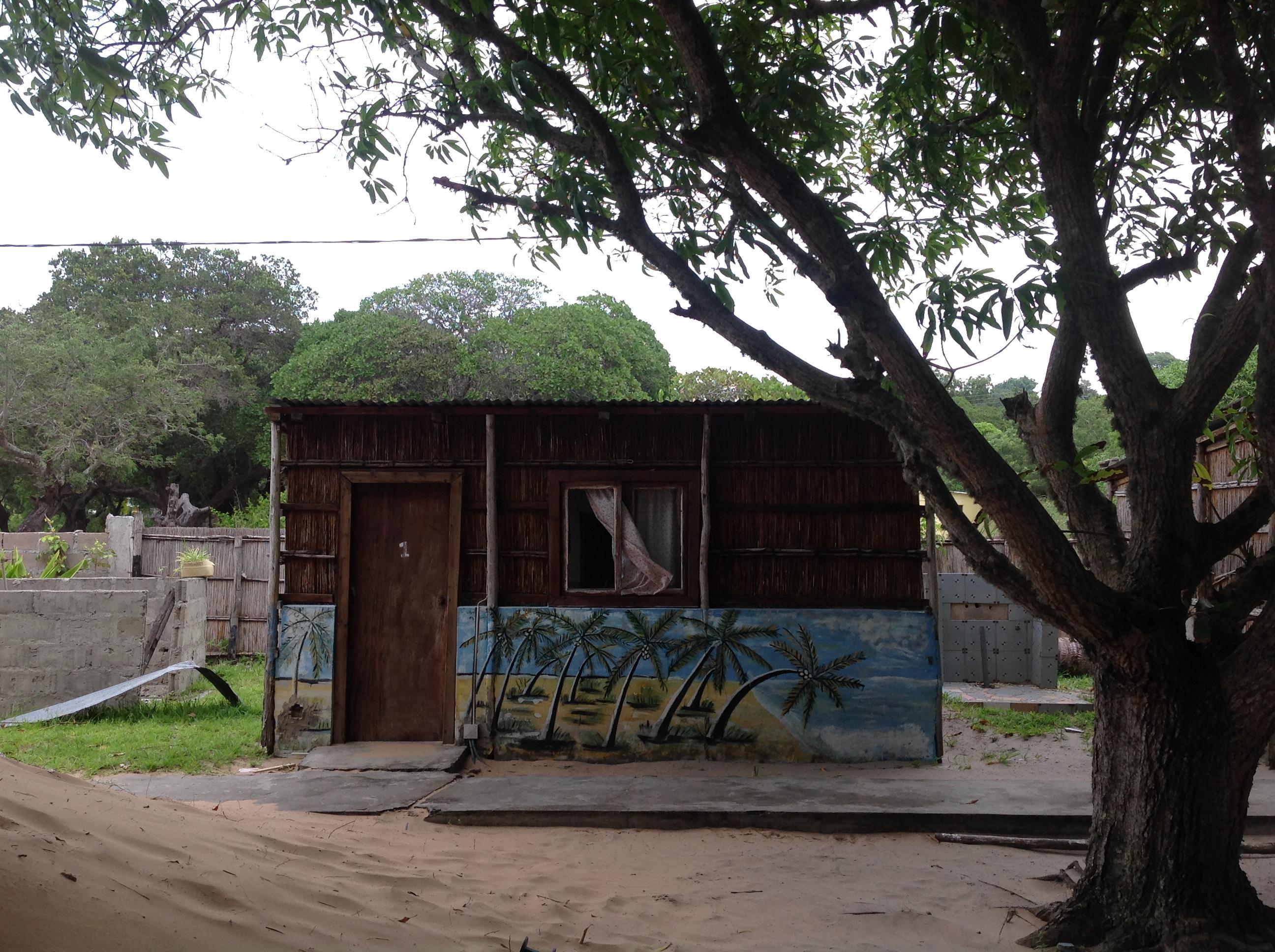

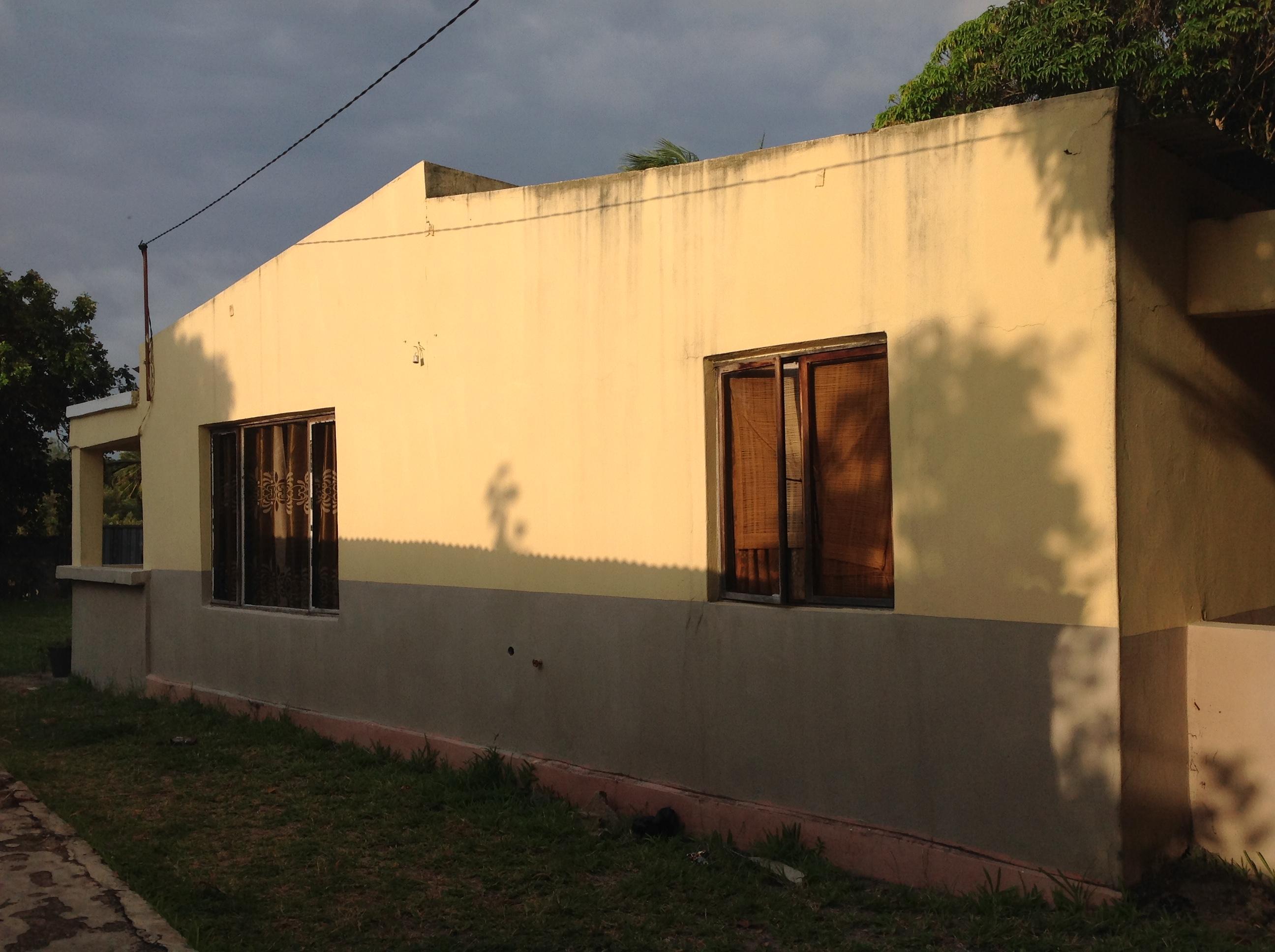

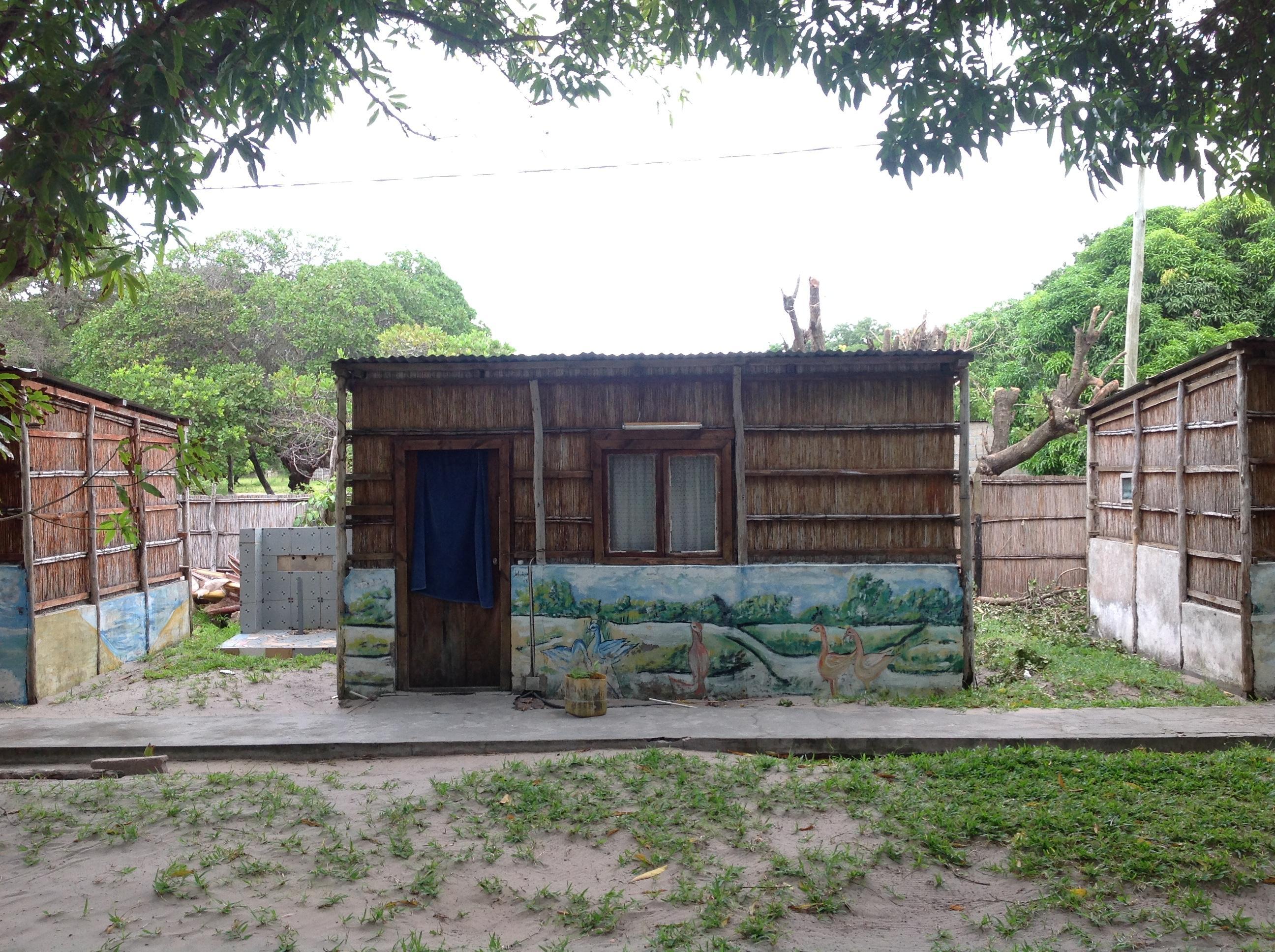

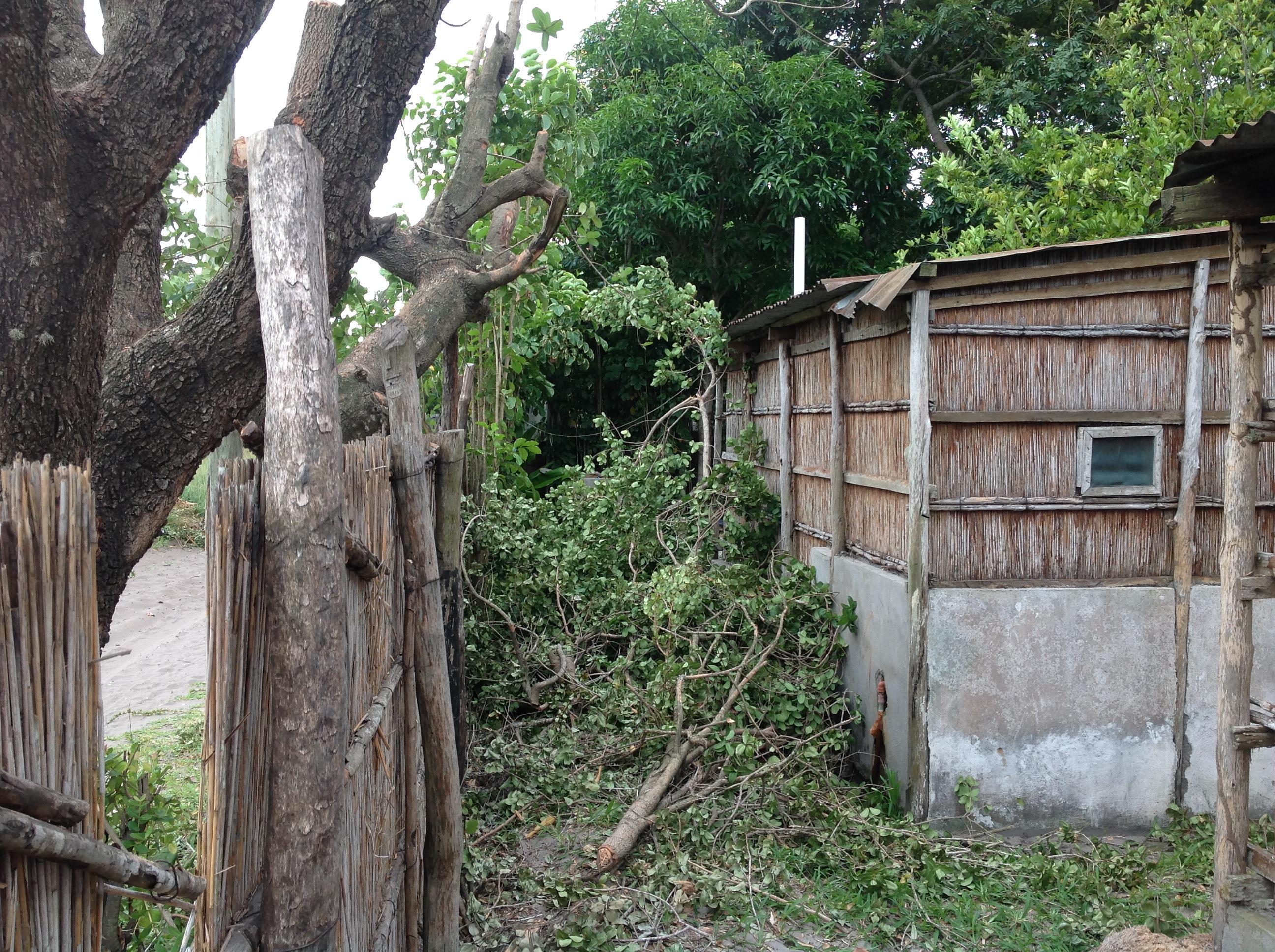

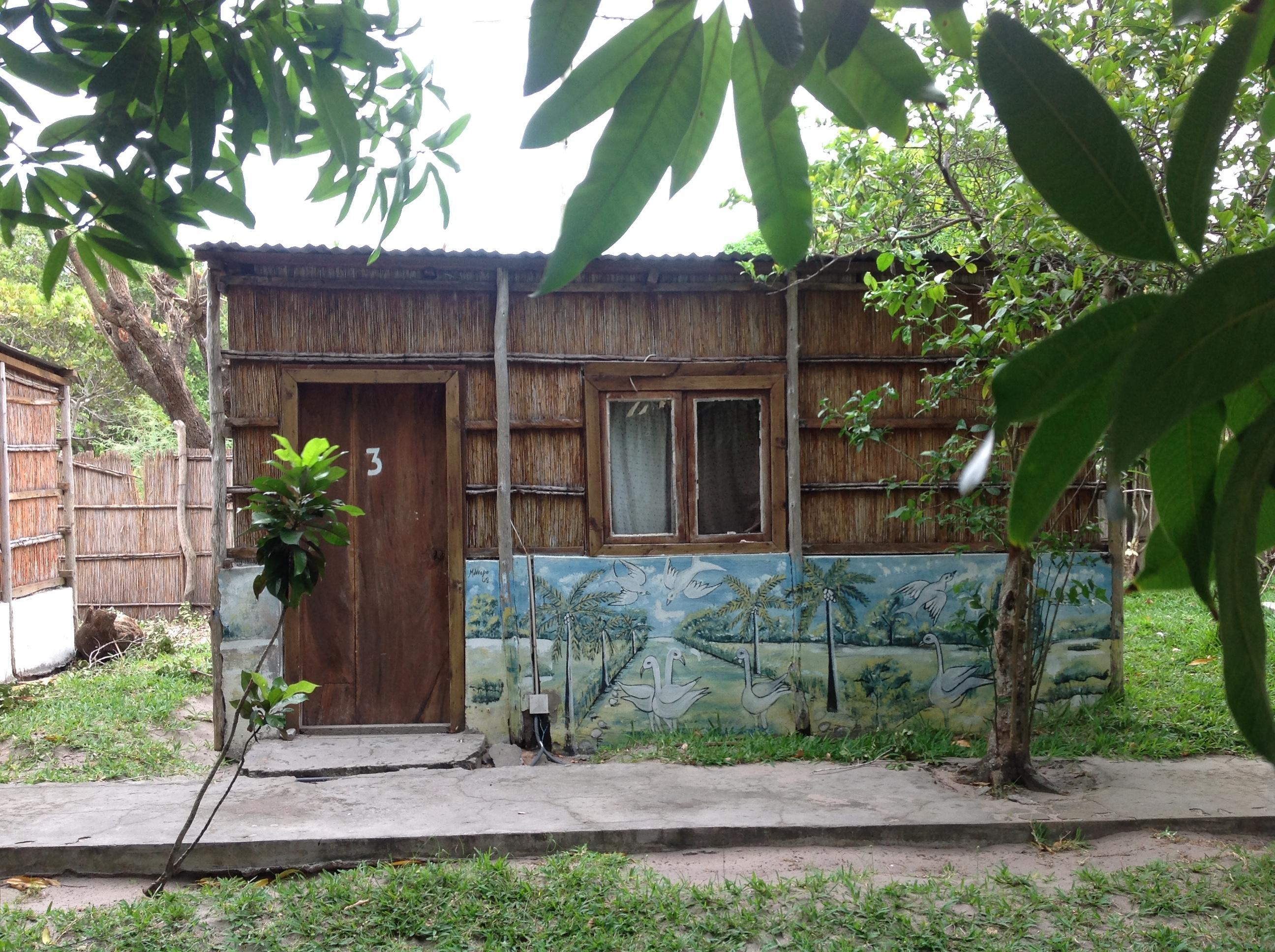

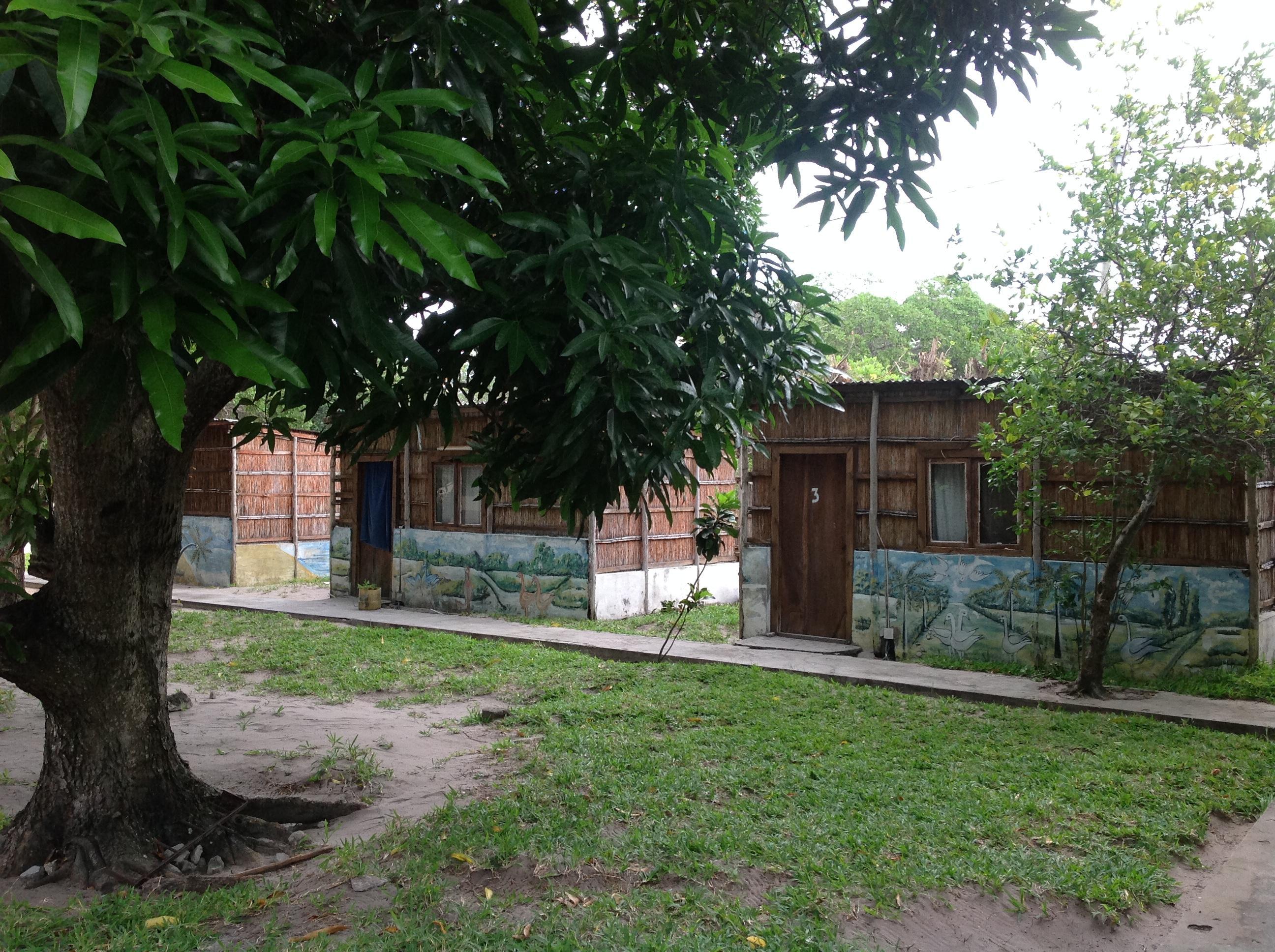

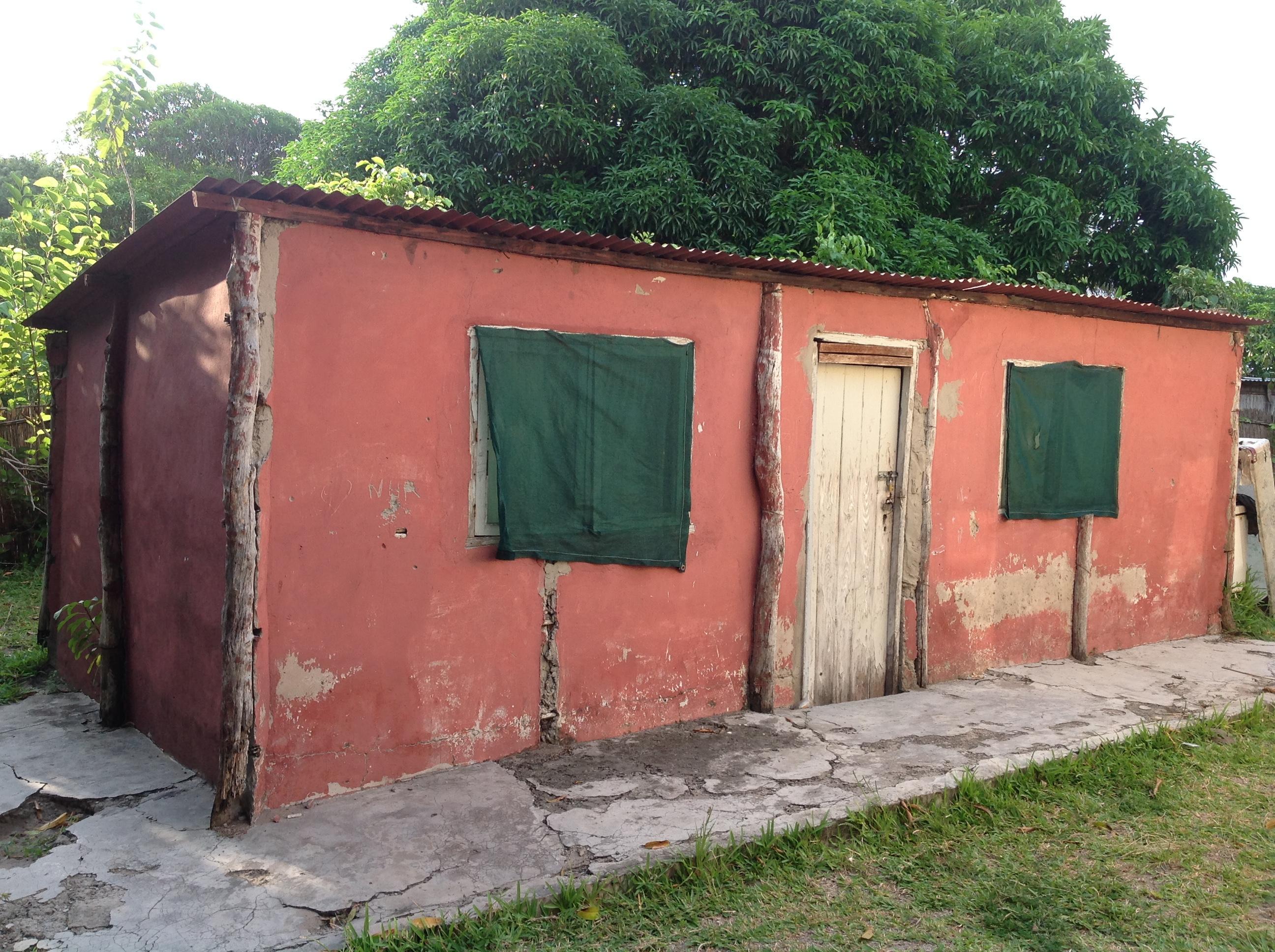

Rita's Place é um estabelecimento turístico que comporta 9 edifícios, 4 quartos suites de caniço (material local), 2 edifícios que se encontram em construção, estes albergam 8 quartos

masculina e femenina respectivamente. Os restantes edifícios tem a função habitacional onde residem os proprietários do lote.

e um último edifício

• Área do lote aproximadamente

• Área de construção aproximadamente

Quartos Suites

Modelo caixa de retenção de gorduras: planta

Modelo caixa de retenção de gorduras: corte

Materiais

Betão de limpeza

BETÃO : B25

AÇO : A400

Recobrimento : 4cm

Modelo fossa séptica: planta

Betão armado B25

Tubo de ventilação

Meias ondas de betão para

espalhamento de águas negras

Modelo fossa séptica: planta

suporte da grelha

Tacos de betão para Grelha de Betão

Corte longitudinal

DIMENSÕES

MINERAIS

Corte longitudinal

Os edi cios foram concebidos de forma mista, usando blocos de cimento,
