ESPECIFICAÇÕES PARA PROJECTO ARQUITECTÓNICO DE CONJUNTO HABITACIONAL EM MADEIRA

LEVANTAMENTO MÉTRICO DE ESTABELECIMENTO HOTELEIRO

DONO DA OBRA: ROGÉRIO STEFAN NOGE

REQUERENTE: MATEUS

ANO: 2020

NUITE: 106763364

LOCALIZAÇÃO: Maputo, Arquipélago de Inhaca, Inha de Inhaca

CONTACTOS: 848 003 339

PROJECTISTA: Eduardo Carlos Mucumbi, Arquitecto e Planificador Físico

ANO: 2020

LOCALIZAÇÃO: Maputo, Arquipélago de Inhaca, Ilha de Inhaca

COORDENADAS GEOGRÁFICAS: Lat 26° 0'14 28"S Lon 32°55'18 29"E

PROJECTISTA: Eduardo Carlos Mucumbi, Arquitecto e Planificador Físico

CONTACTOS: +258 846 445 655 +258 875 165 906 ecmucumbi@gmail.com autskirts@gmail com

O presente caderno é referente ao levantamento do património edificado do estabelecimento hoteleiro Master Lodge, o mesmo é composto por uma componente desenhada e outra fotografada

Numa parte introdutória estão esquema zados os sistemas técnicos de abastecimento de água e de saneamento excluindo a parte eléctrica, num segundo plano estão os desenhos arquitetônicos referentes a todo o património edificado acompanhados por um levantamento fotográfico e detalhes do sistema de saneamento

Este dossier culmina com uma proposta arquitectónica de requalificação do estabelecimento hoteleiro

KENSANE LODGE especificações de projecto © 2020 Eduardo Carlos Mucumbi .

LISTA DE DESENHOS

GERAIS

1 Enquadramento Geográfico 01

2 Enquadramento Geográfico 02

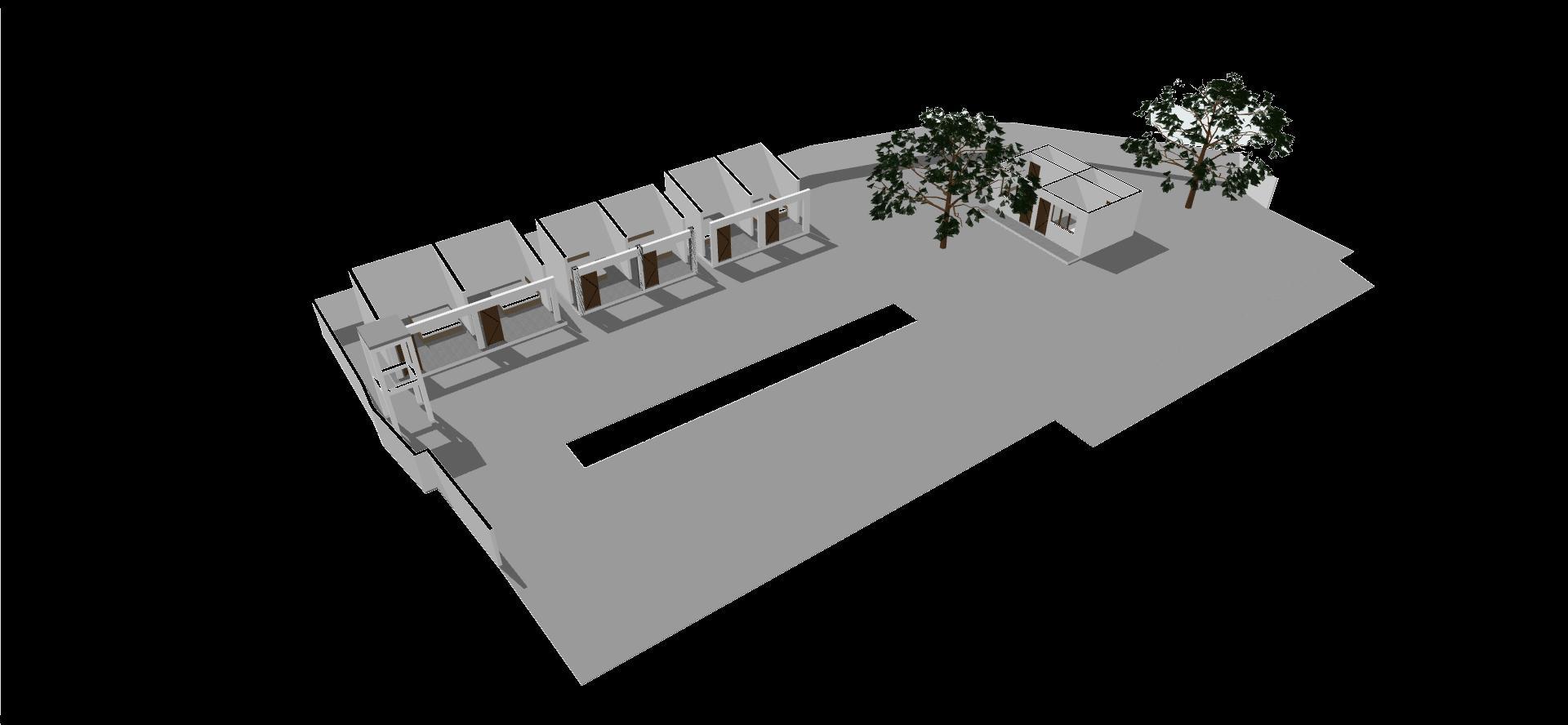

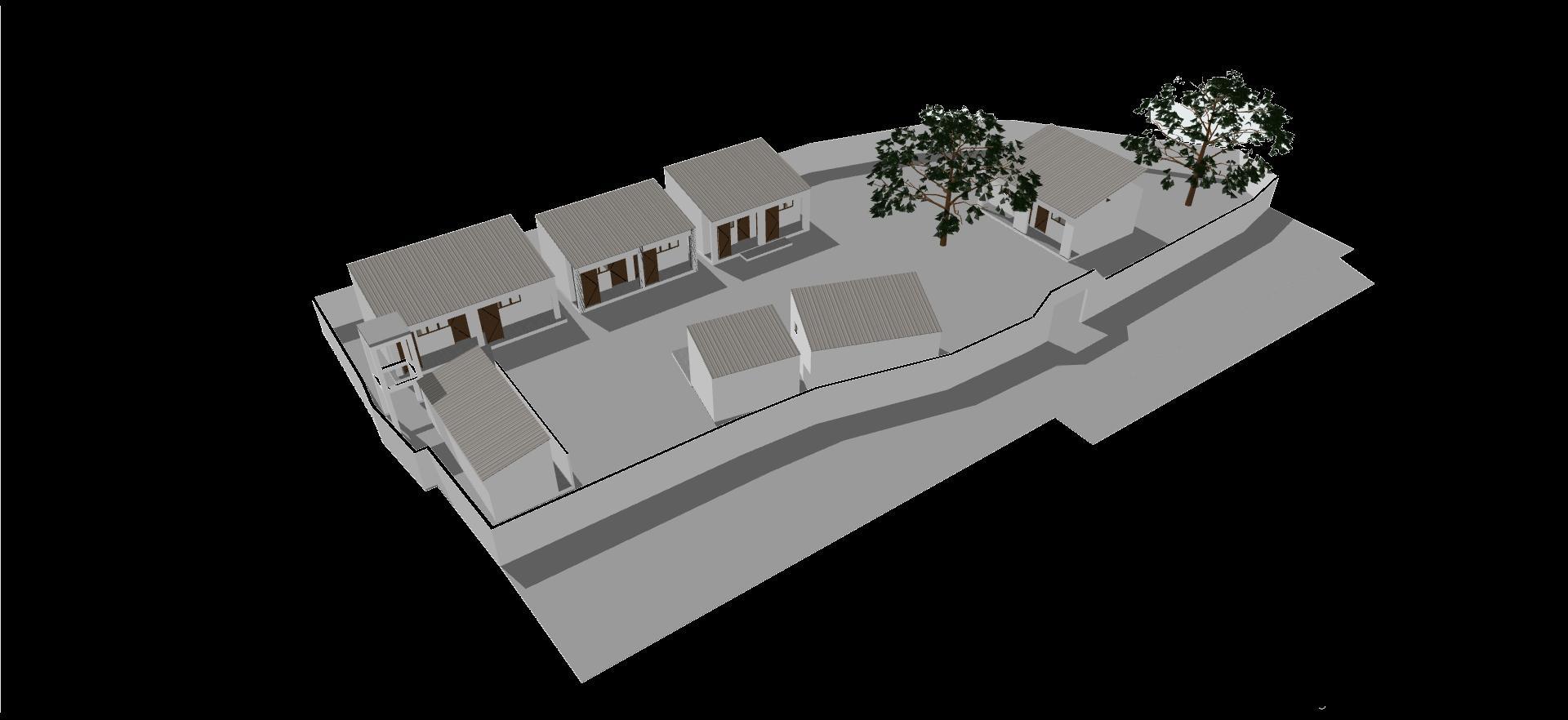

3 Composição do Lodge

4. Implantação

5. Abastecimento de Água

6. Saneamento

7. Saneamento Detalhes

8 Perfil Frontal Geral

9 Planta de Cobertura

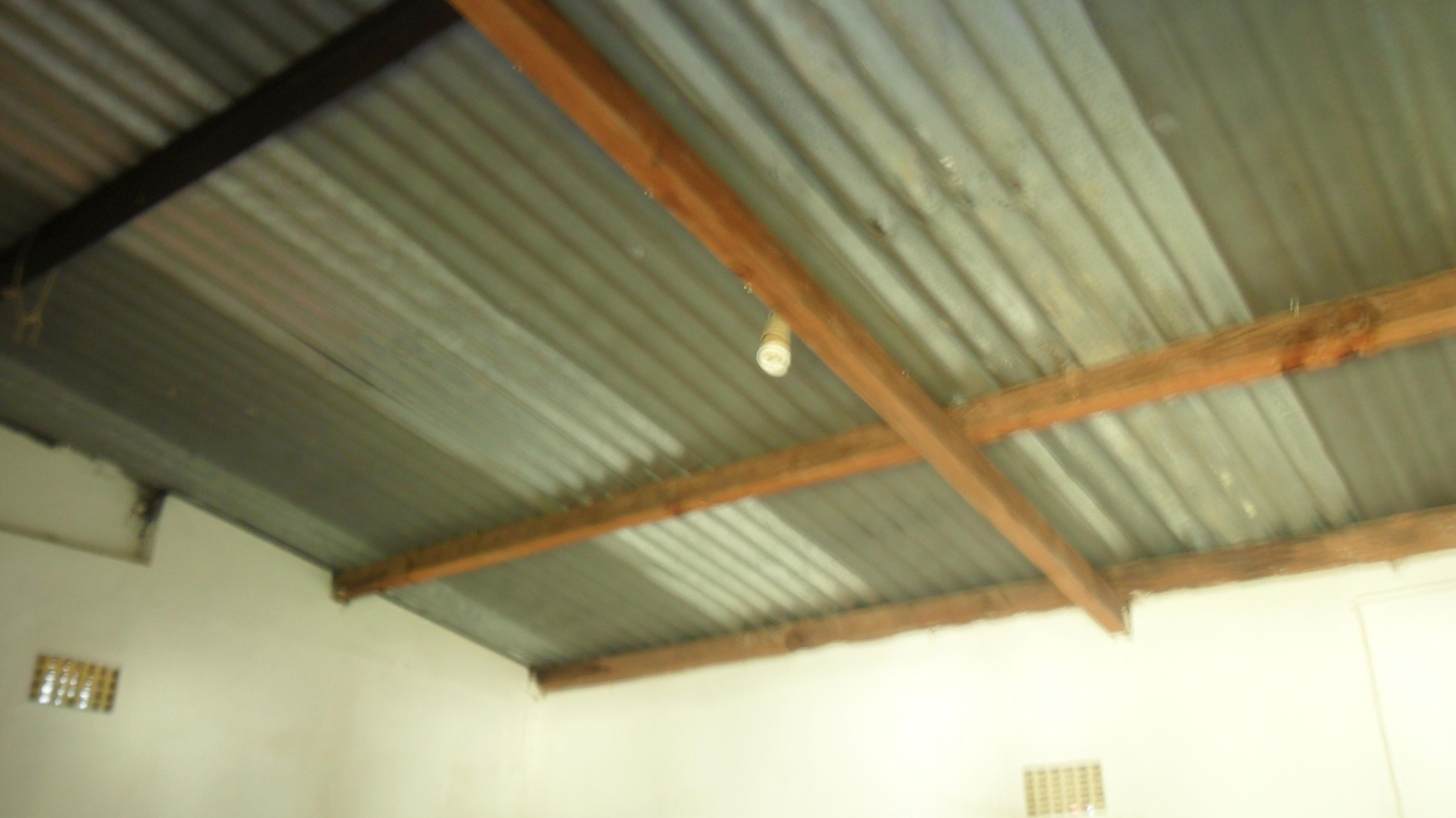

10 Planta Estrutura de Cobertura

11 Planta Fundações

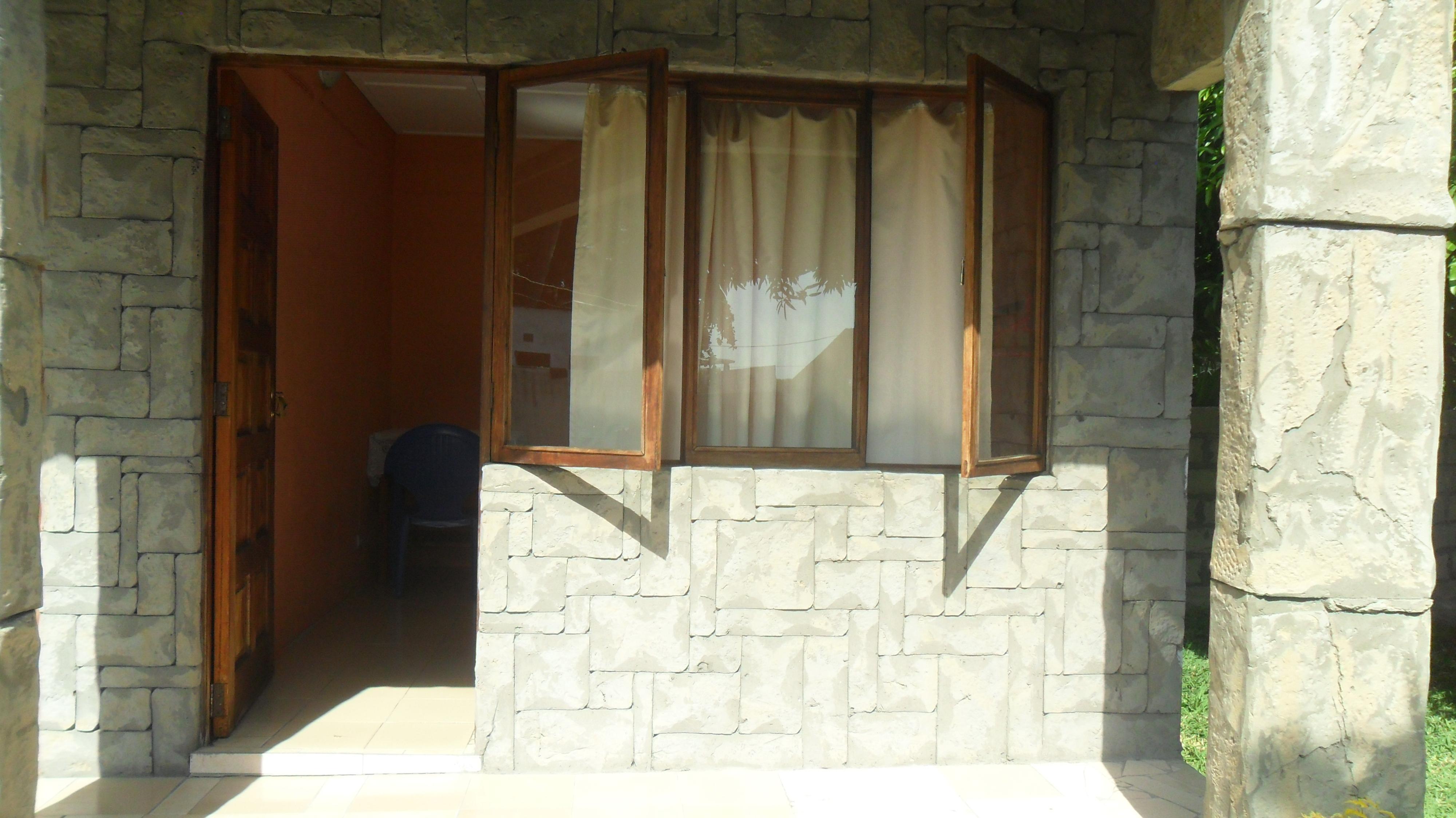

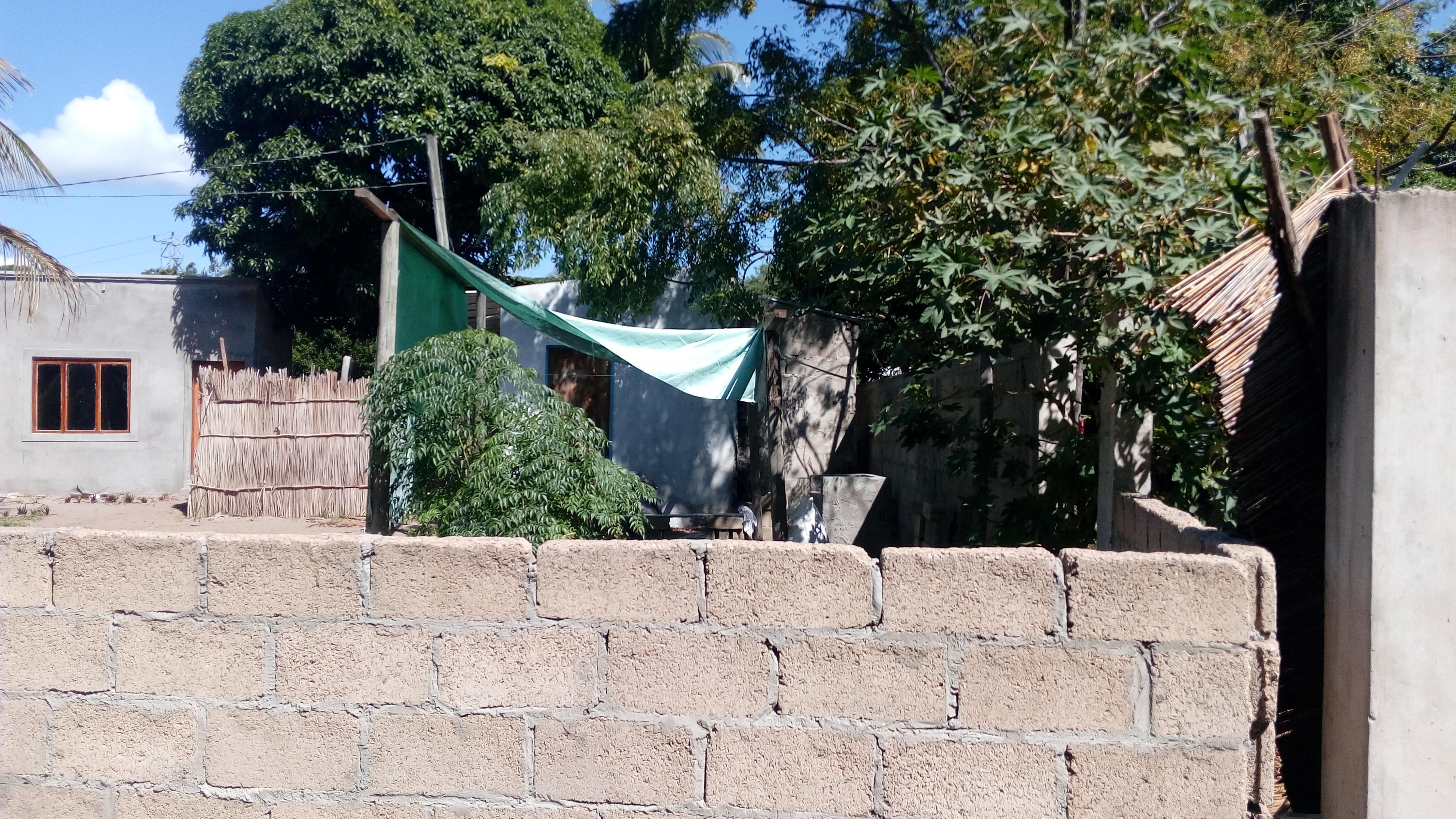

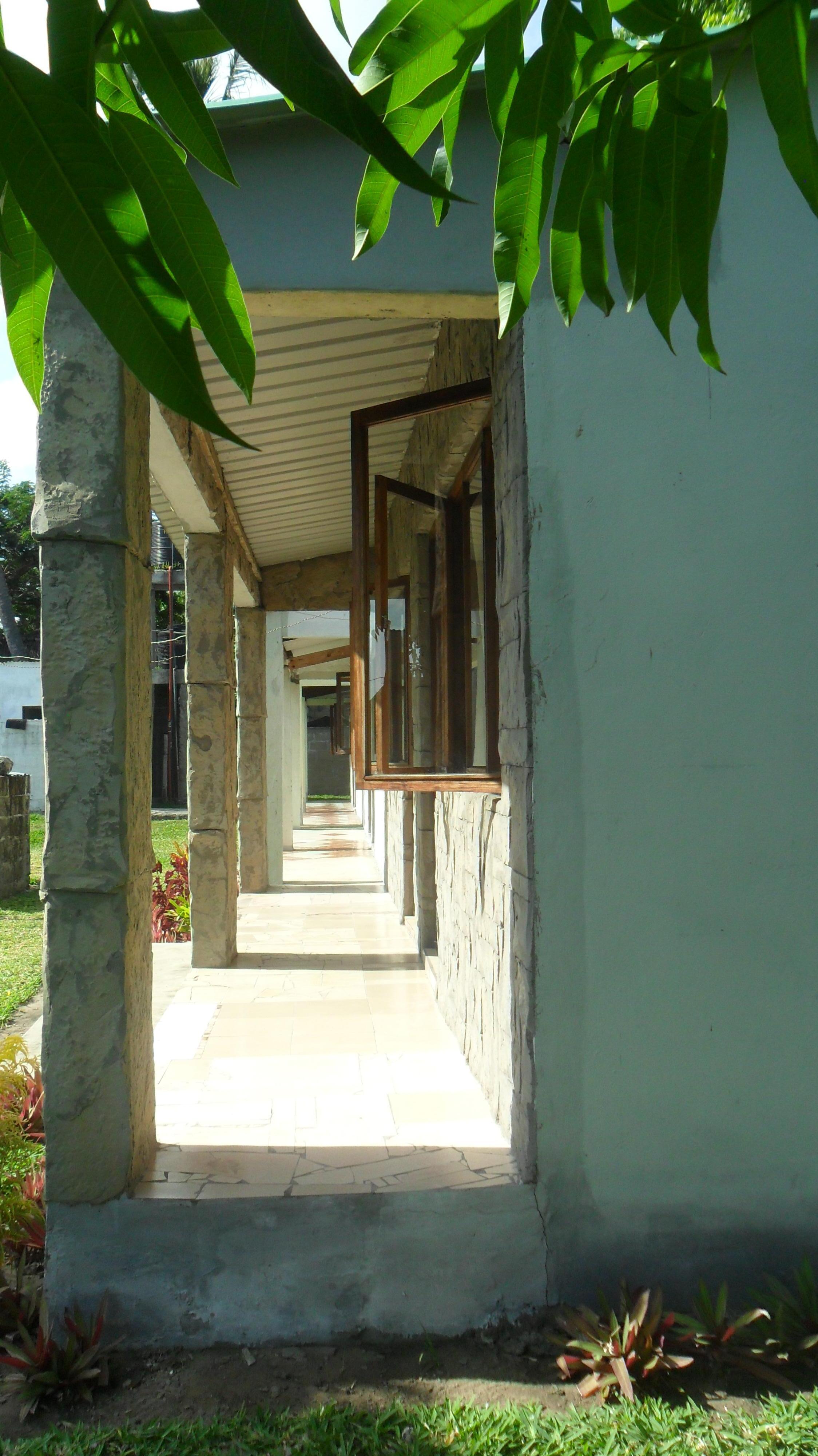

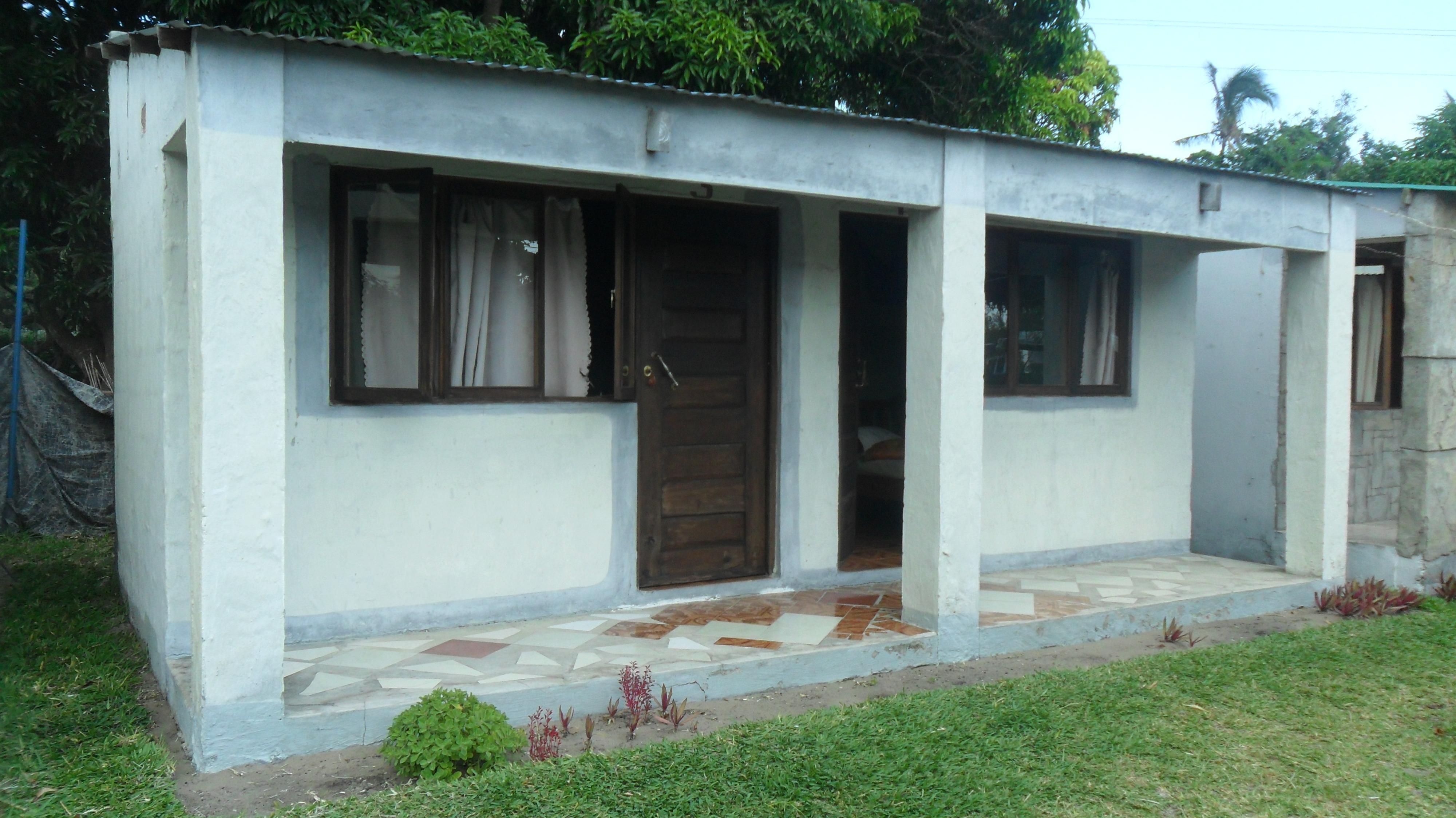

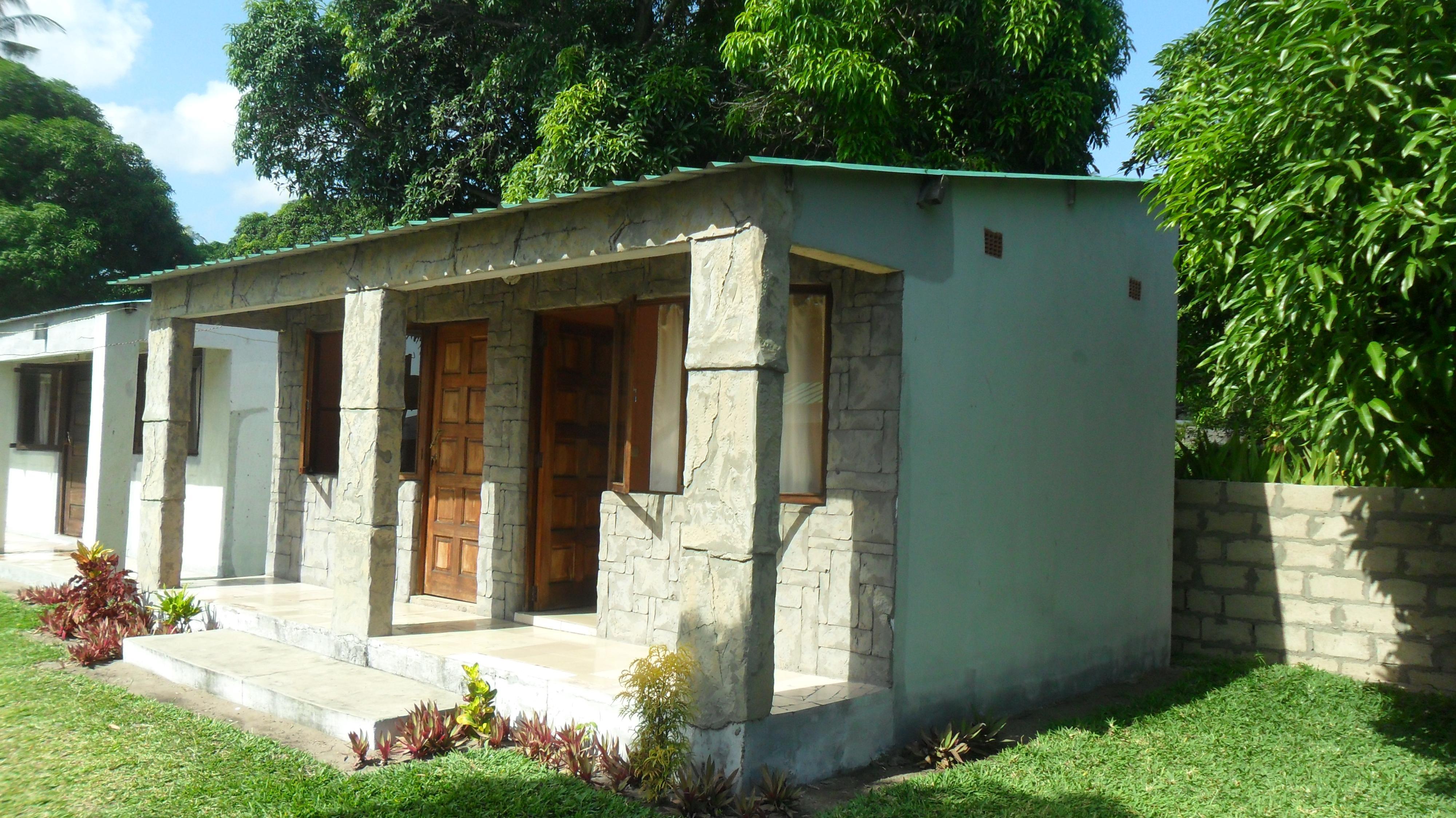

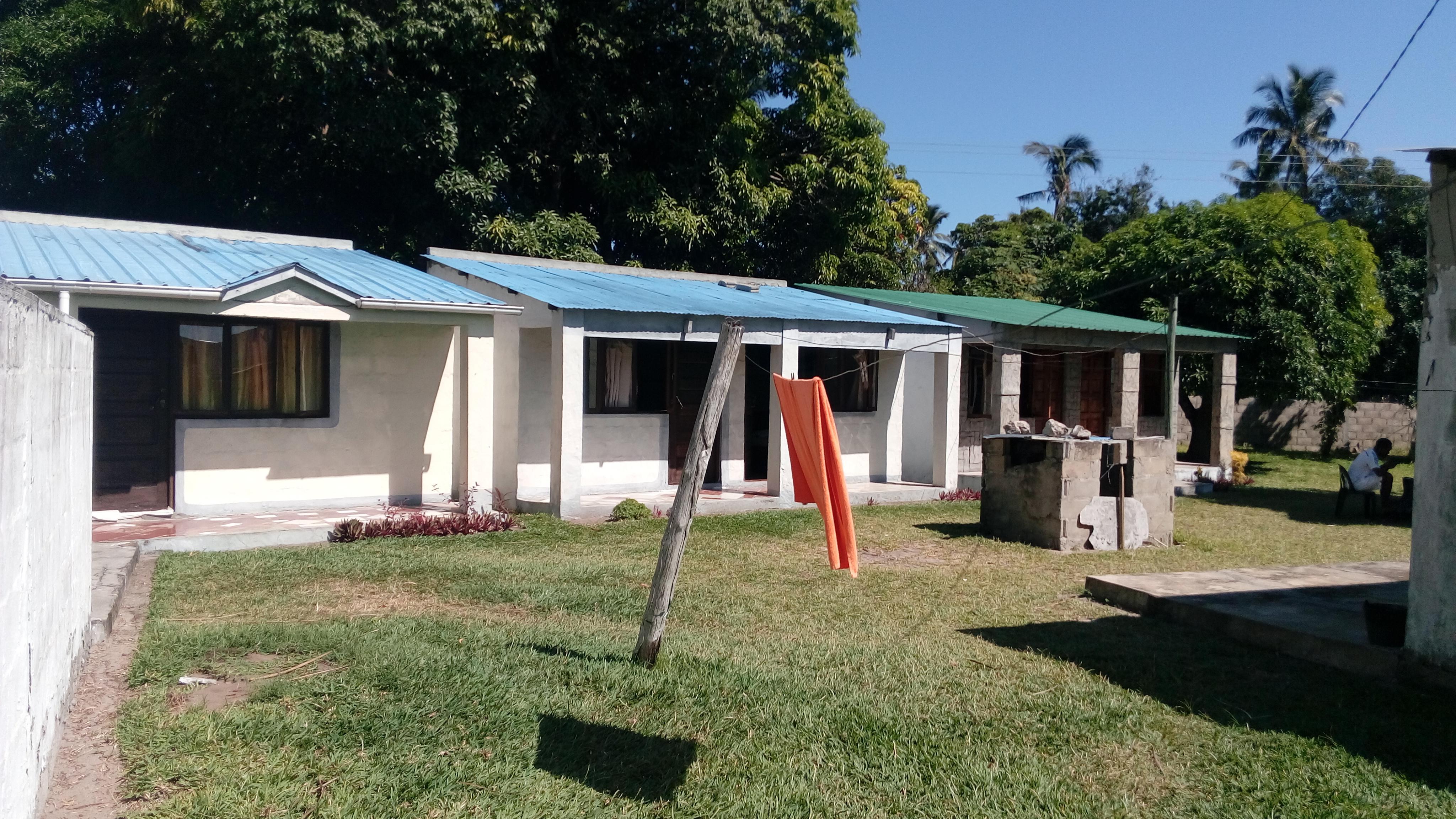

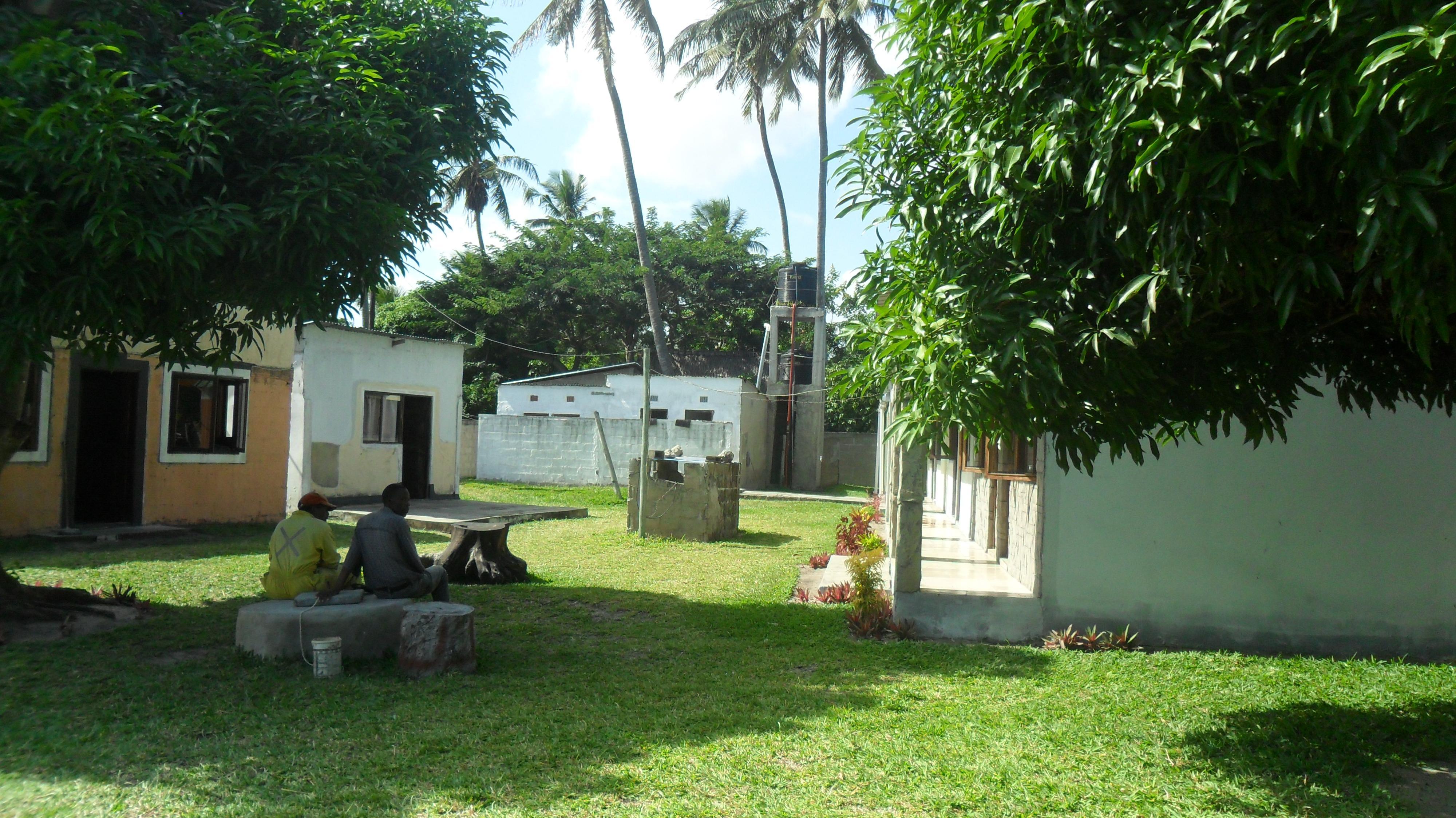

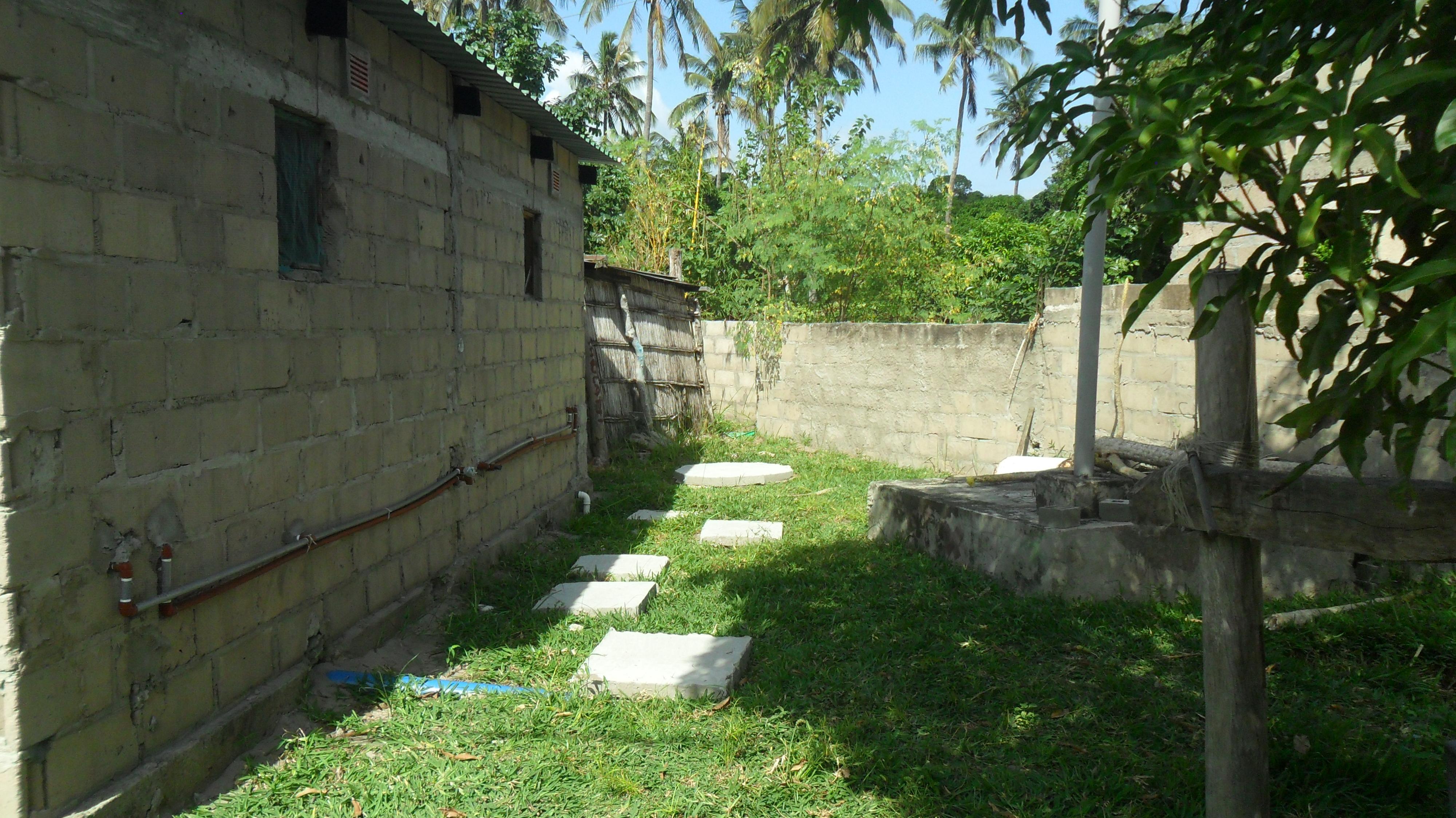

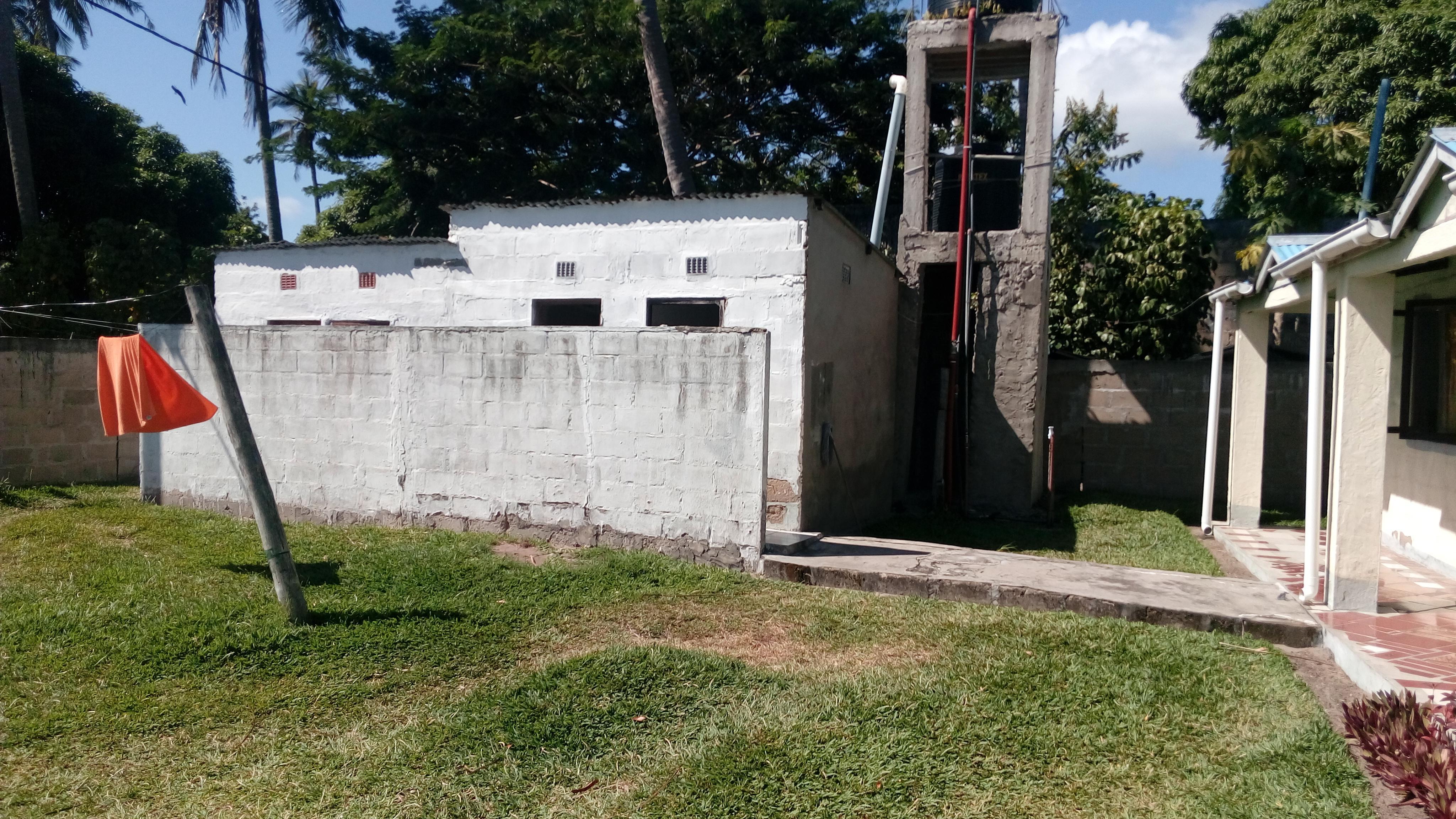

12. Levantamento Fotográfico

13. Levantamento Fotográfico

14. Levantamento Fotográfico

15 Separador 01

EDIFÍCIO 01

16 Alçados e Cortes

17 Plantas

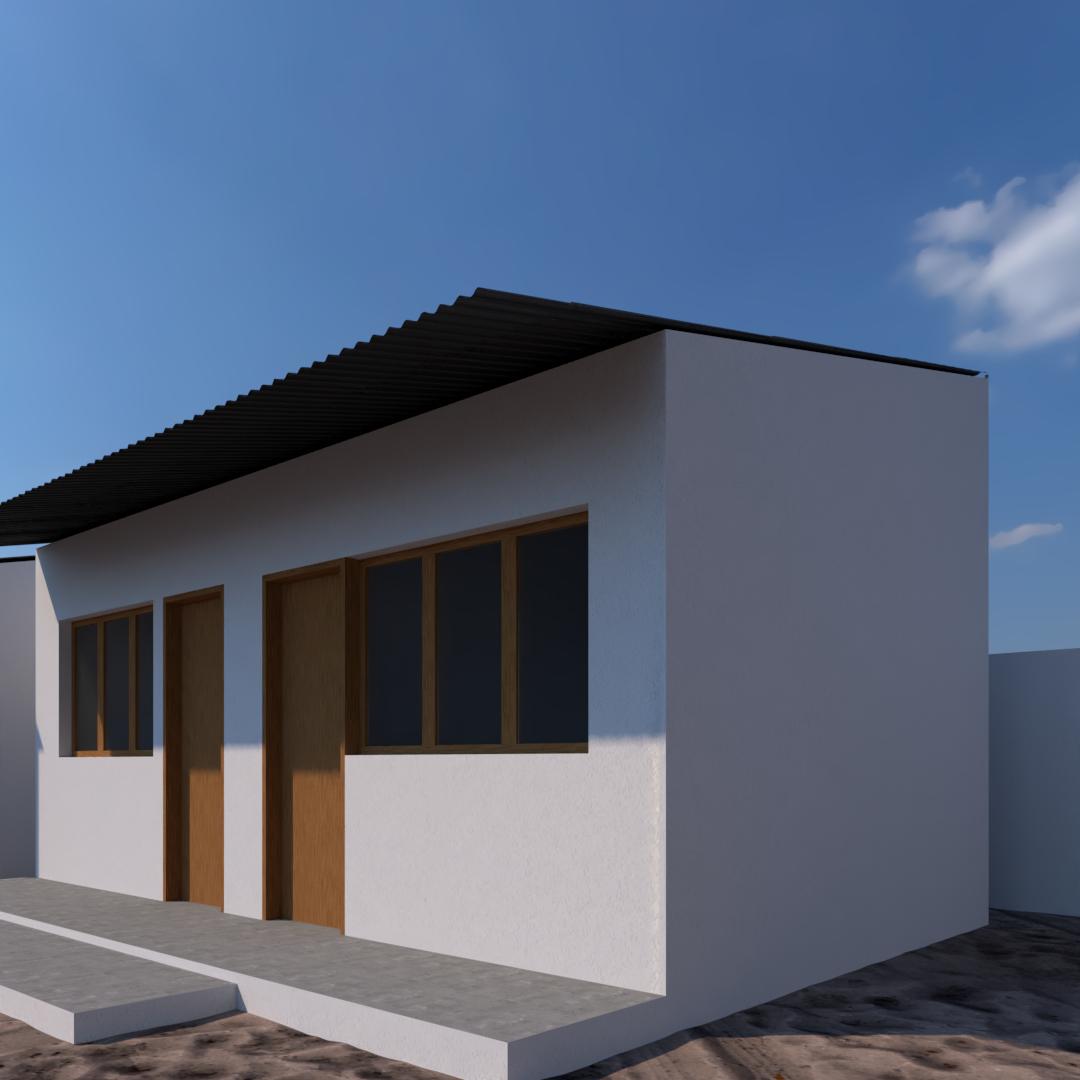

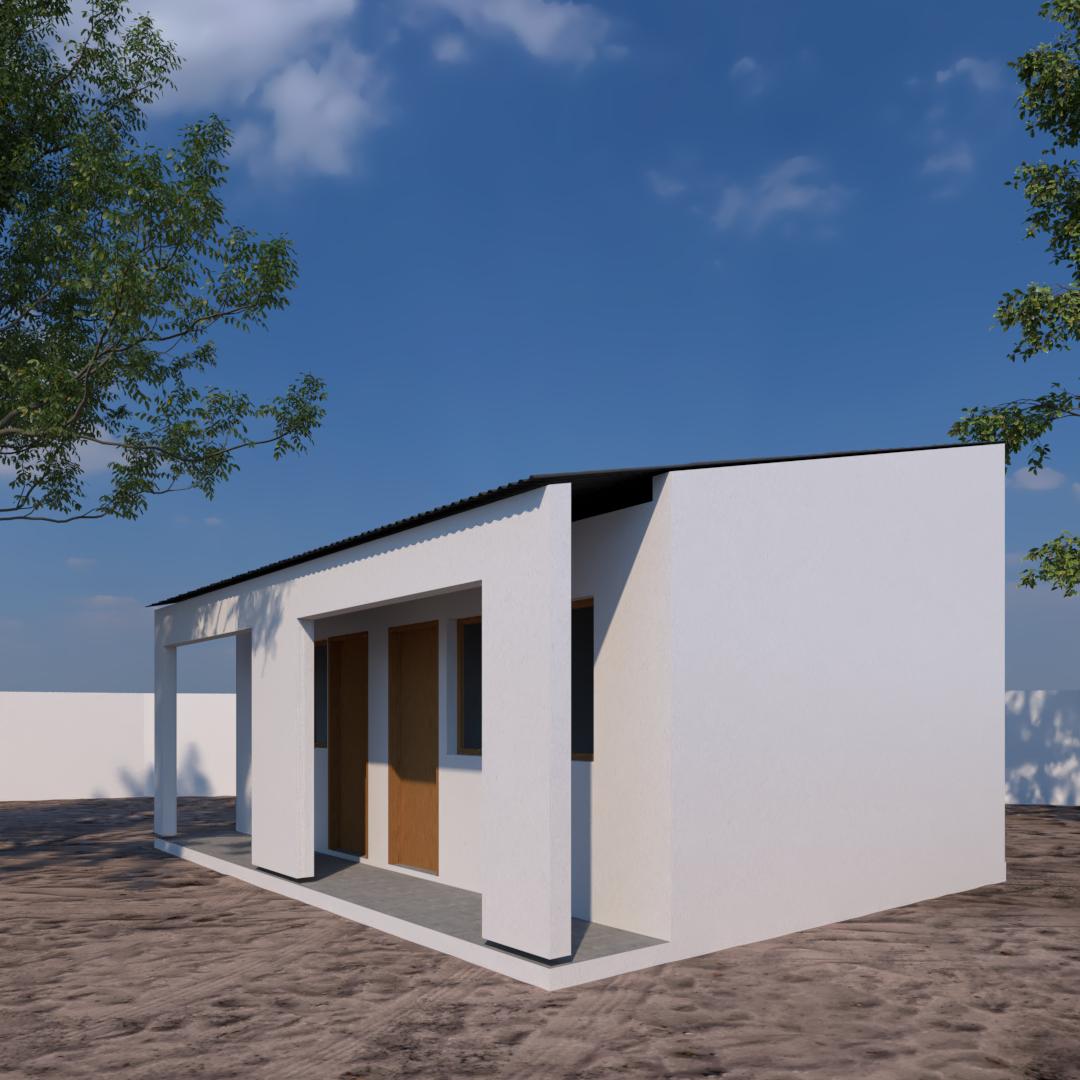

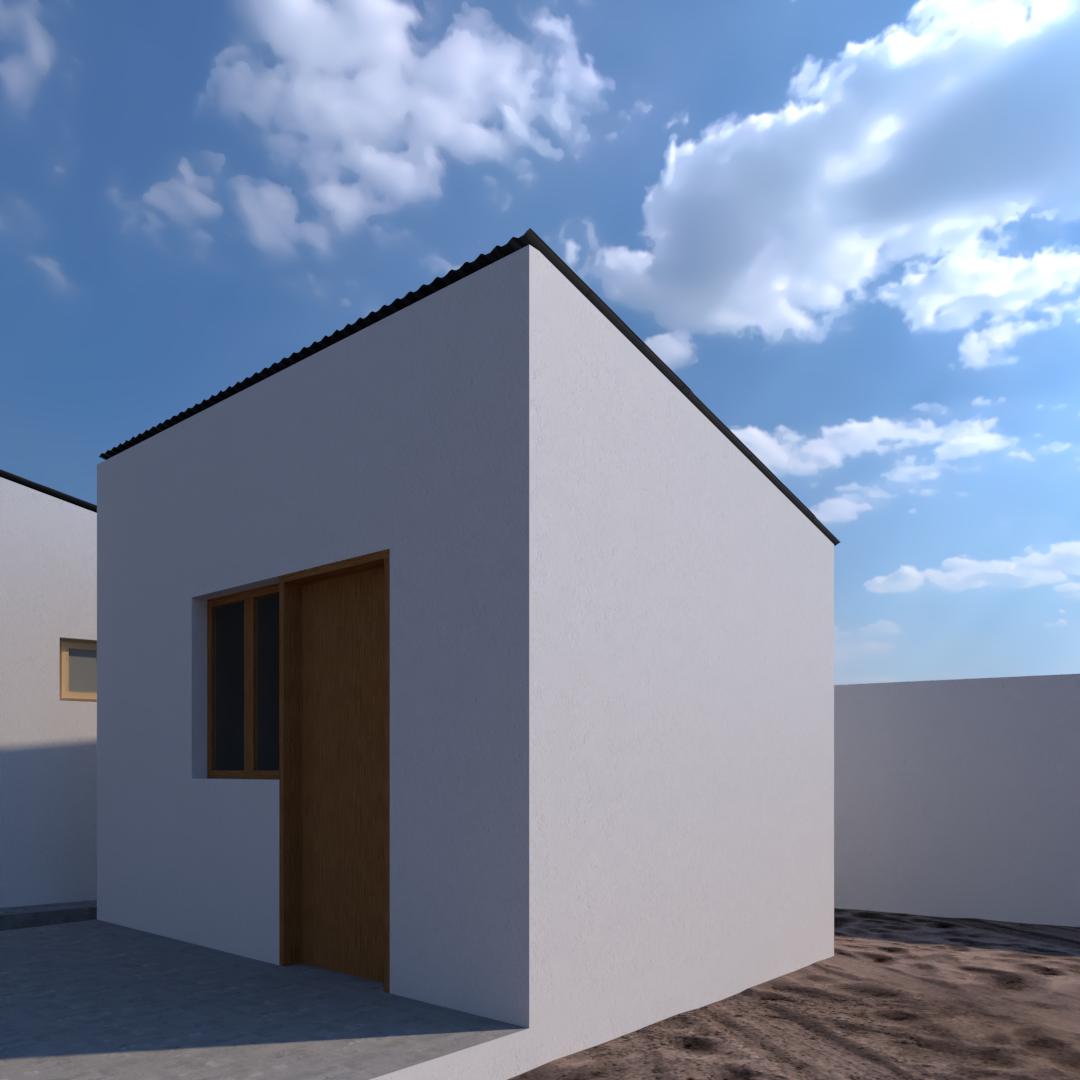

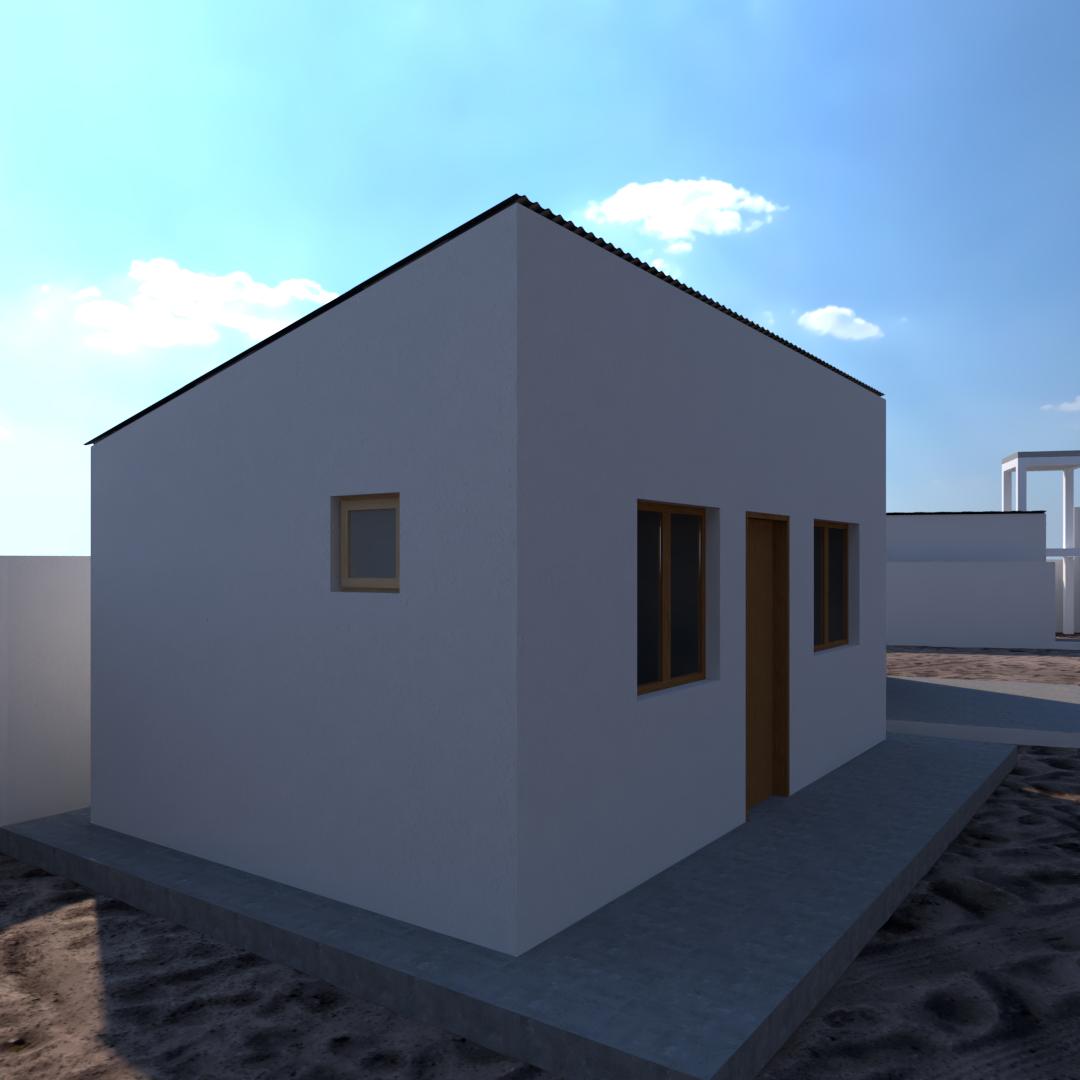

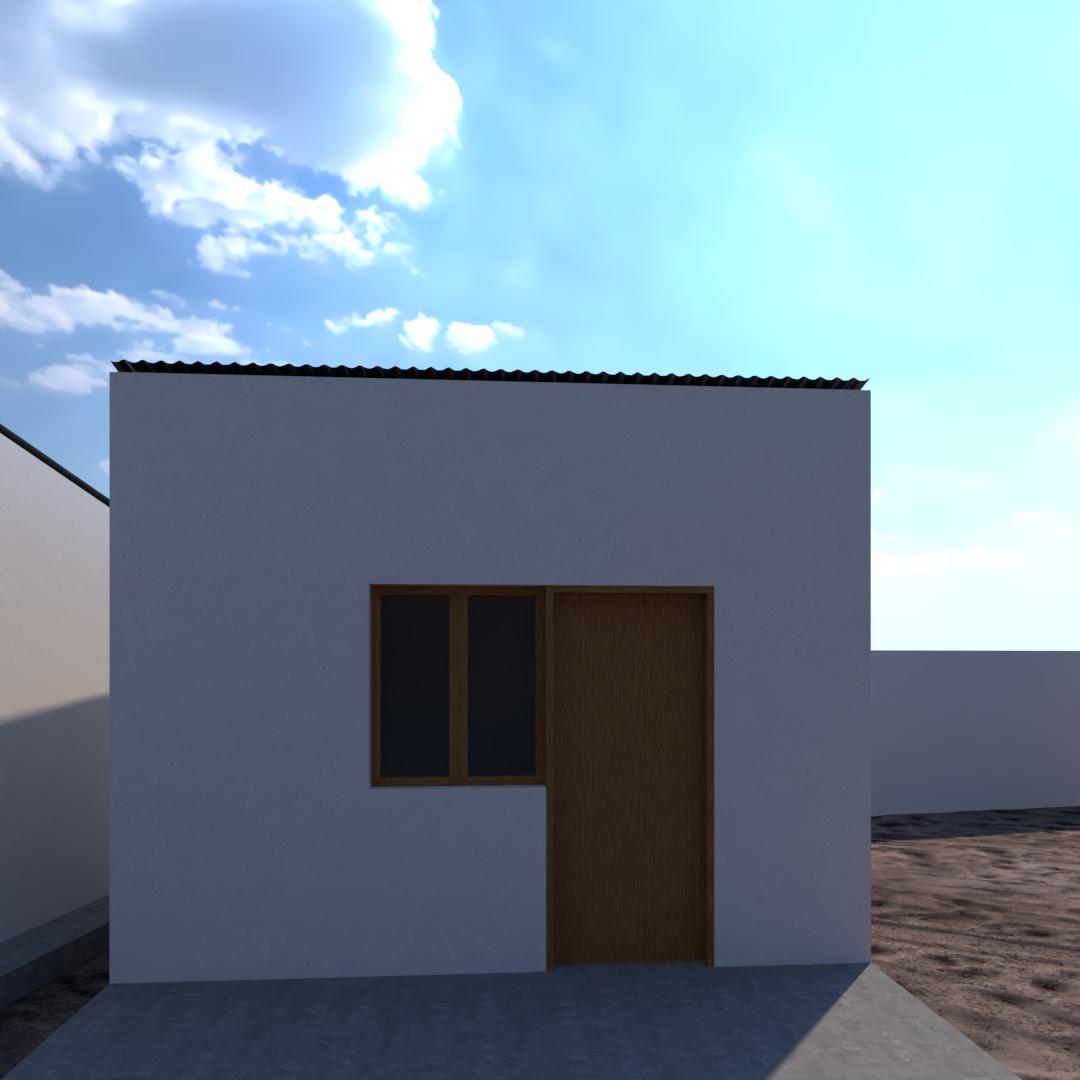

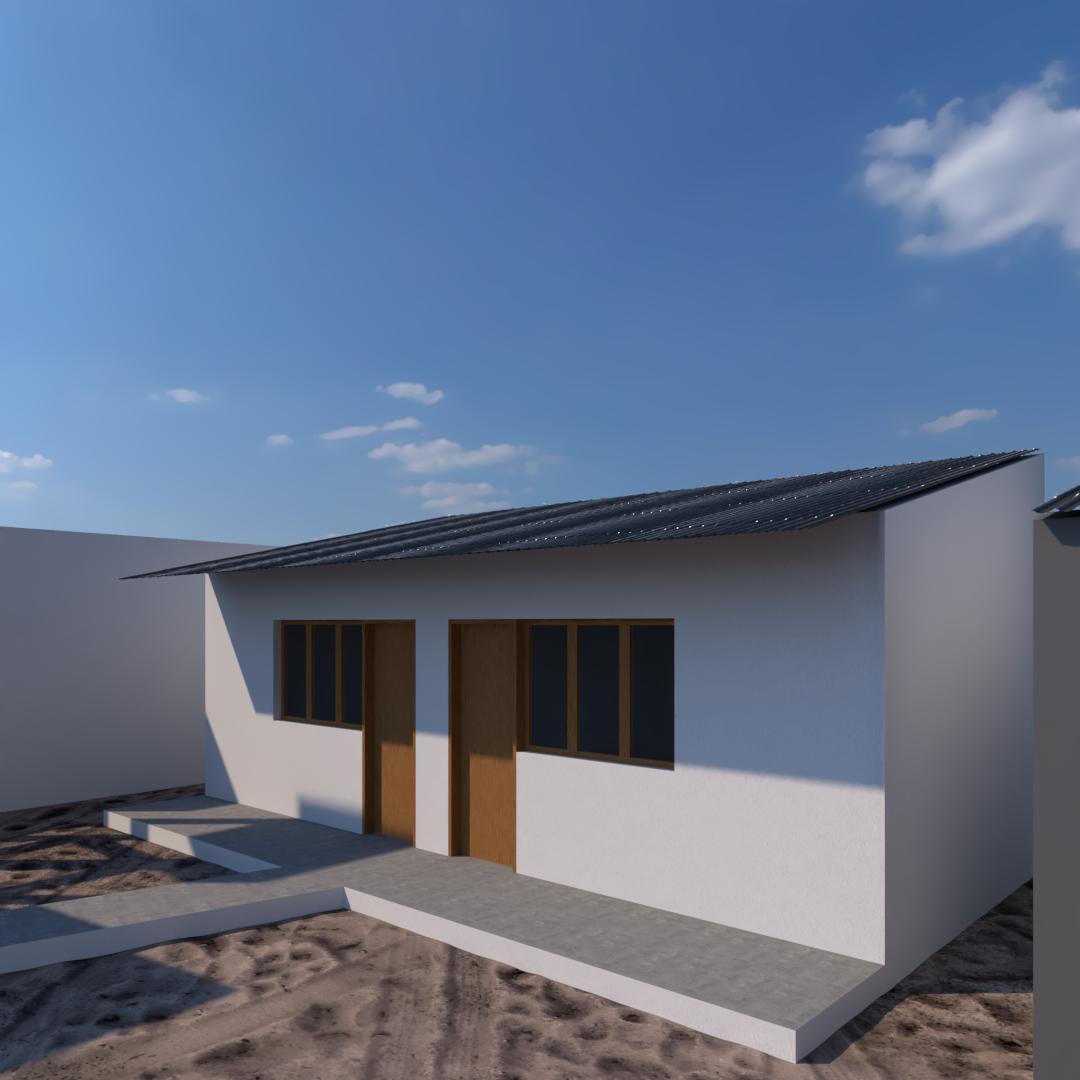

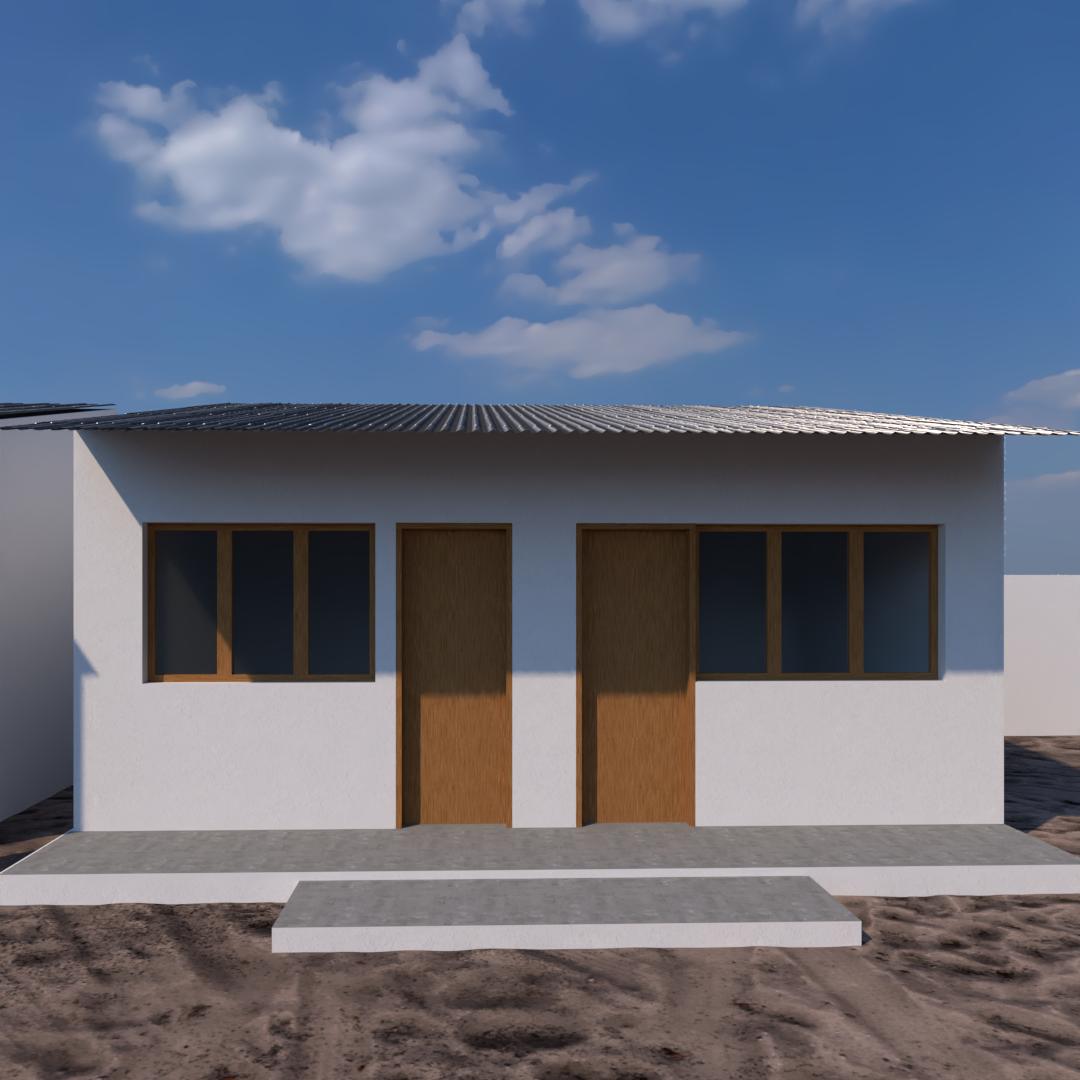

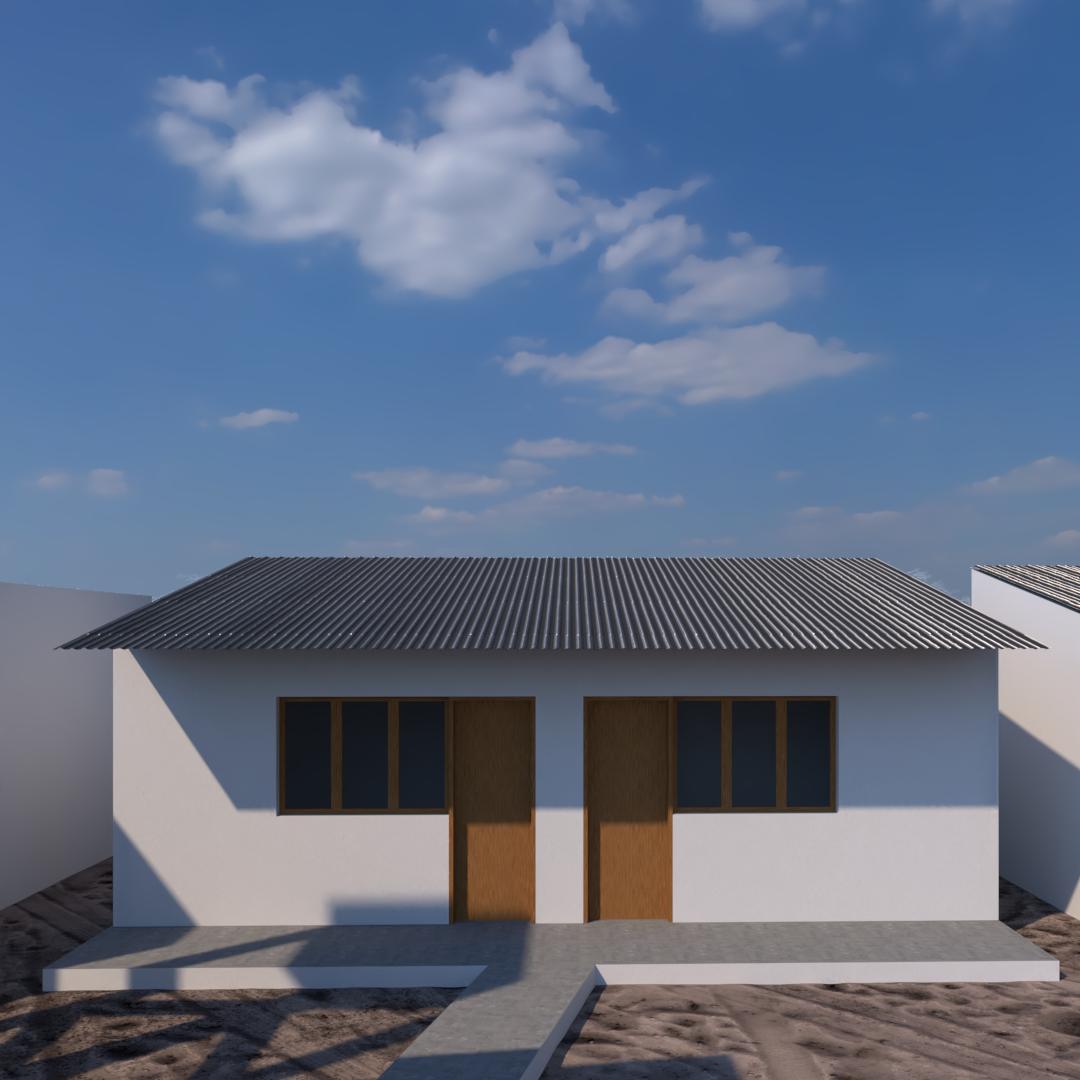

18. Vista Tridimensional

19. Separador 02

EDIFÍCIO 02

20. Alçados e Cortes

21 Plantas

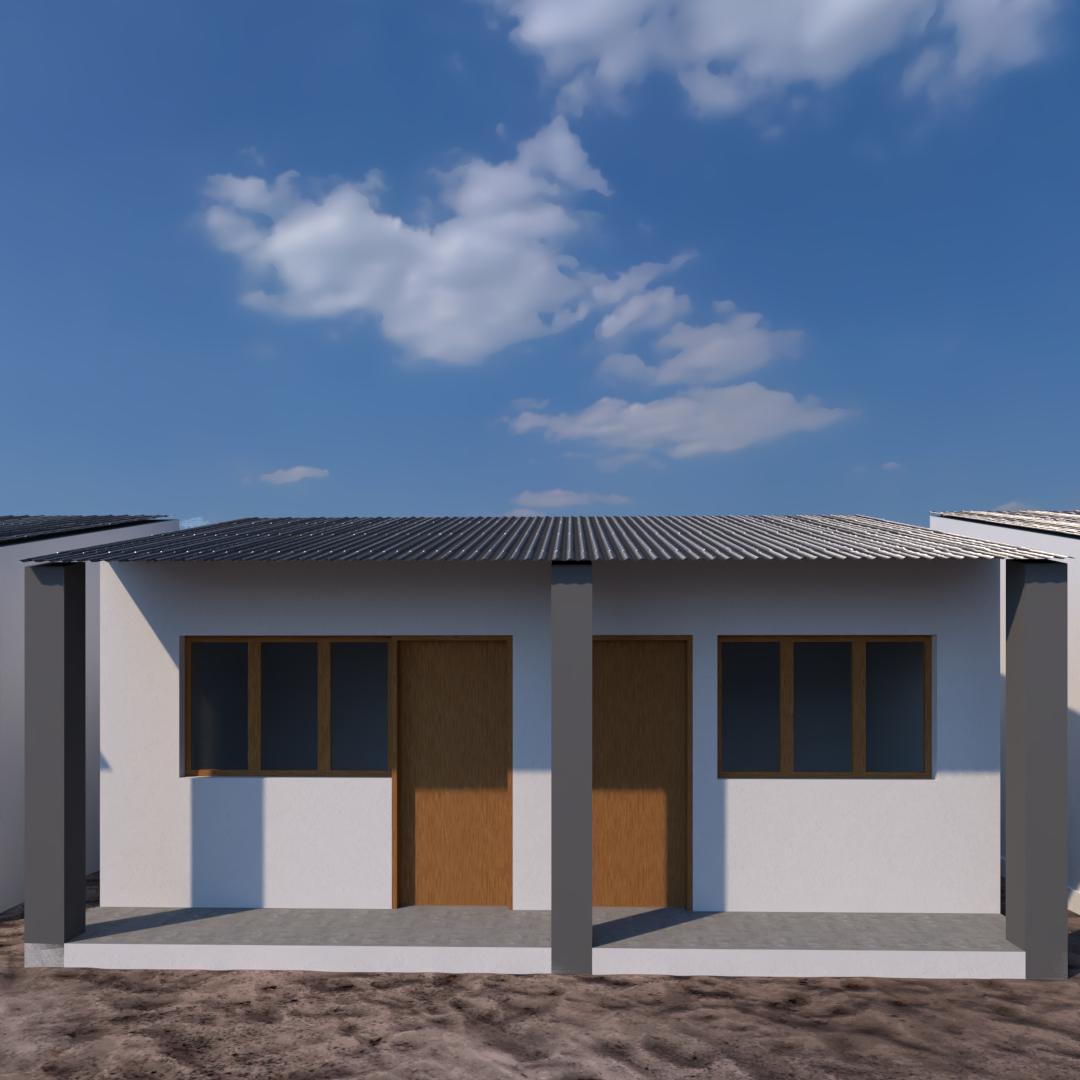

22 Vista Tridimensional

23 Levantamento fotográfico

24 Separador 03

EDIFÍCIO 03

25. Alçados e Cortes

26. Plantas

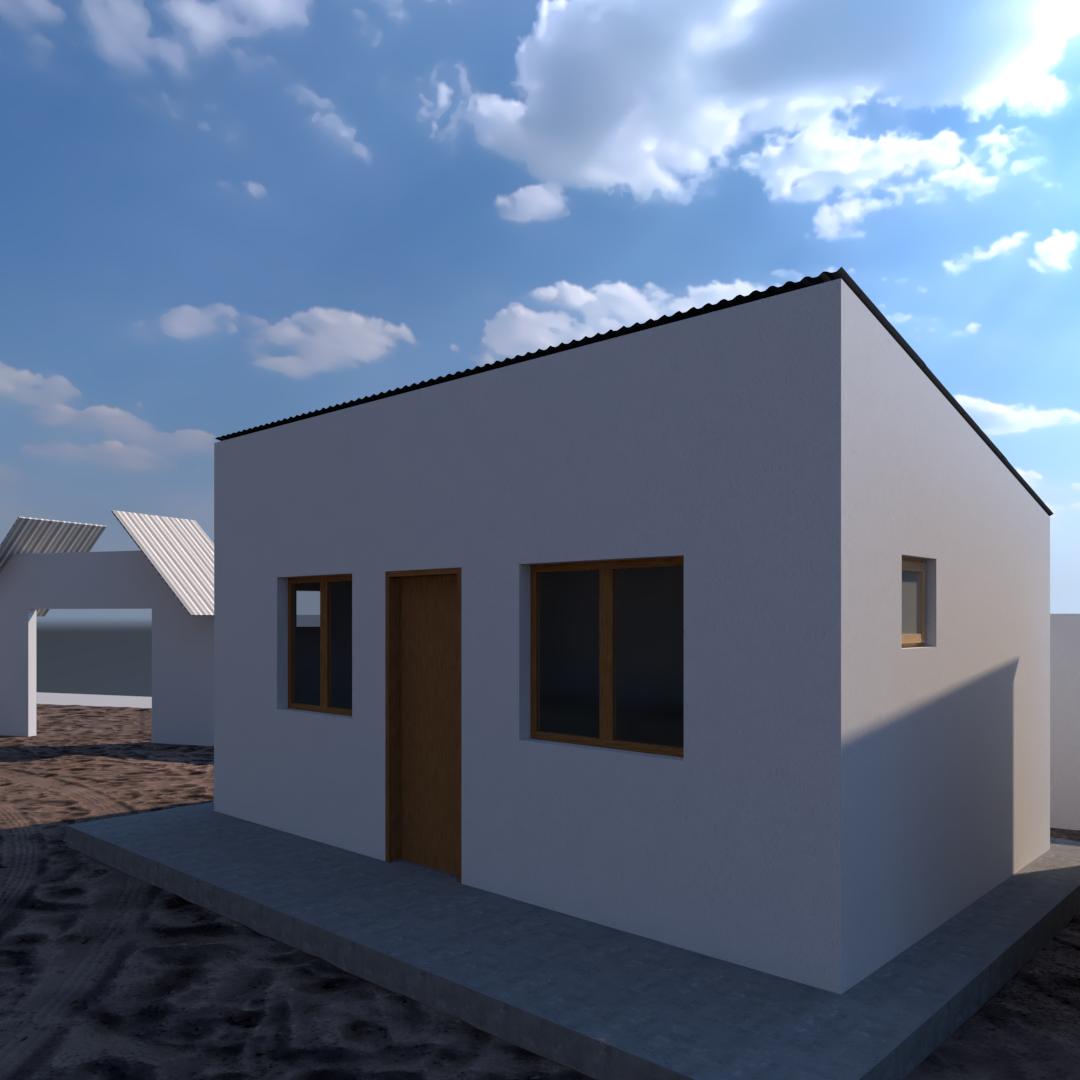

27. Vista Tridimensional

28 Separador 04

EDIFÍCIO 04

29 Alçados e Cortes

30 Plantas

31. Vista Tridimensional

32. Separador 05

EDIFÍCIO 05

33 Alçados e Cortes

34 Plantas

35 Vista Tridimensional

36 Separador 06

EDIFÍCIO 06

37. Alçados e Cortes

38. Plantas

39. Vista Tridimensional

40 Separador 07

EDIFÍCIO 07

41 Alçados e Cortes

42 Plantas

43. Vista Tridimensional

44. Separador 08

REQUALIFICAÇÃO

45 Âmbito

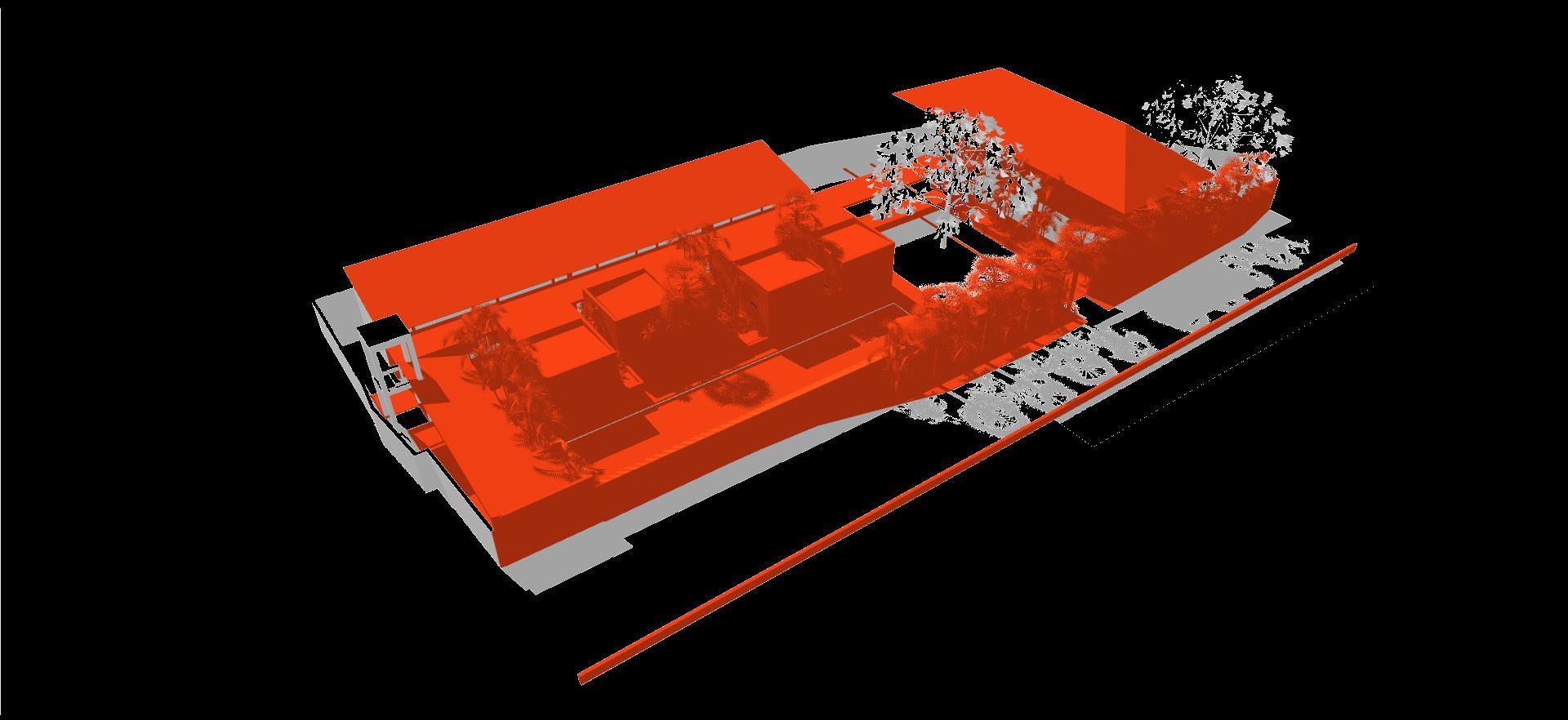

46 Esquemas de intervenções

PLANTAS

47 Planta de intervenções rés do chão

48. Planta de intervenções piso 01

49. Planta de fundações (com muro de vedação)

50. Esquema de Saneamento e Abastecimento de água

51. Planta mobilada e zoneada rés do chão

52. Planta cotada rés do chão

53. Planta mobilada e zoneada piso 01

54. Planta cotada piso 01

55. Planta de estrutura de cobertura rés do chão

56. Planta de estrutura de cobertura piso 01

57. Planta de cobertura

58. Planta de espécies arbóreas

IMAGENS TRIDIMENSIONAIS

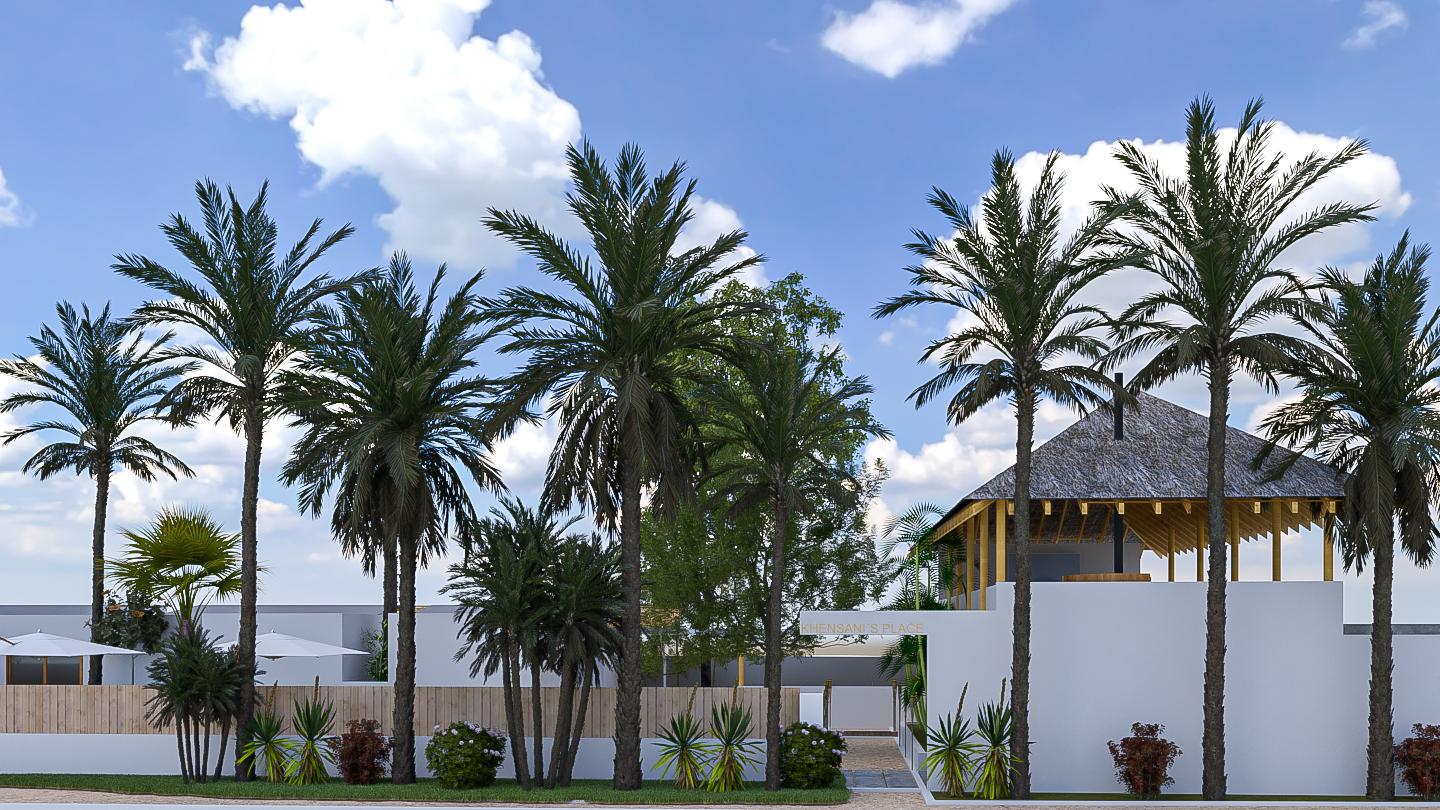

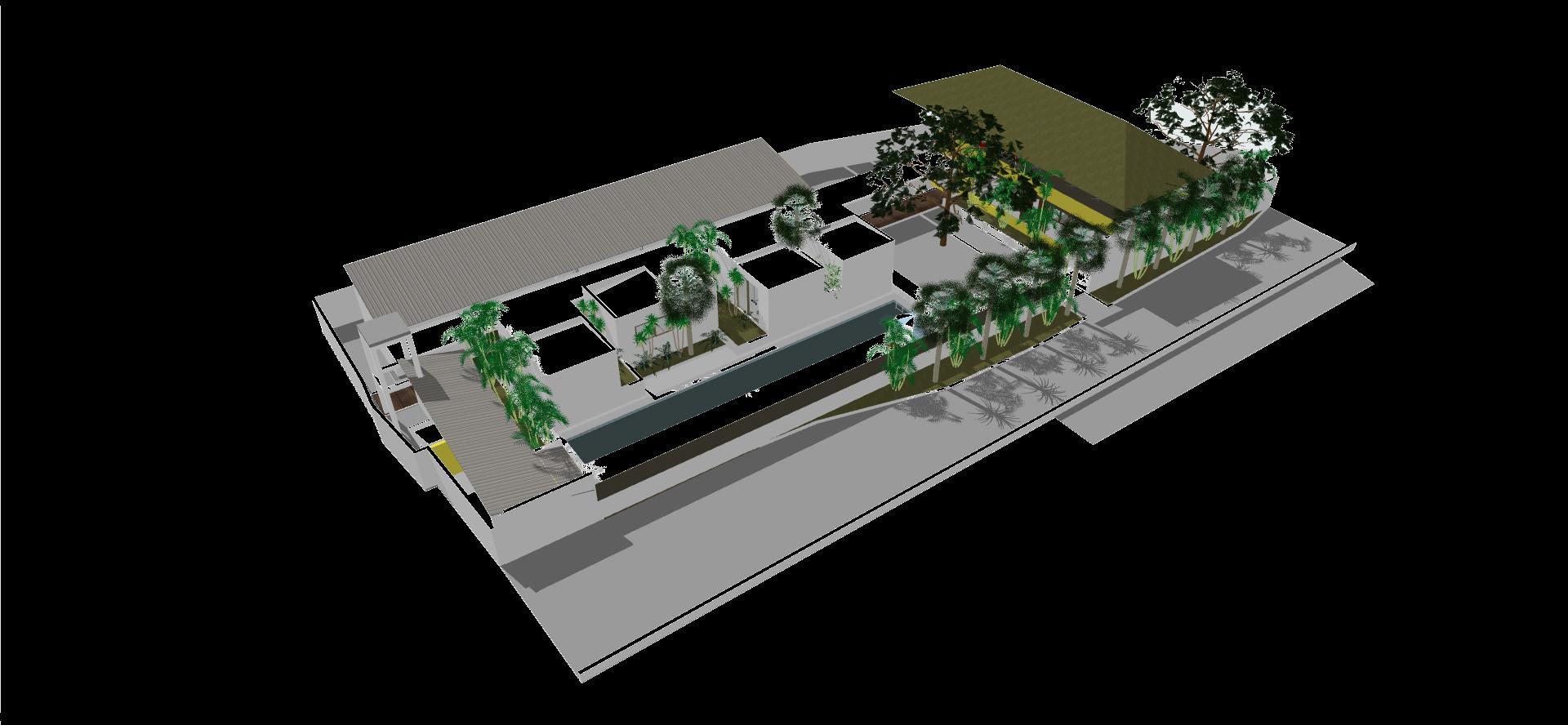

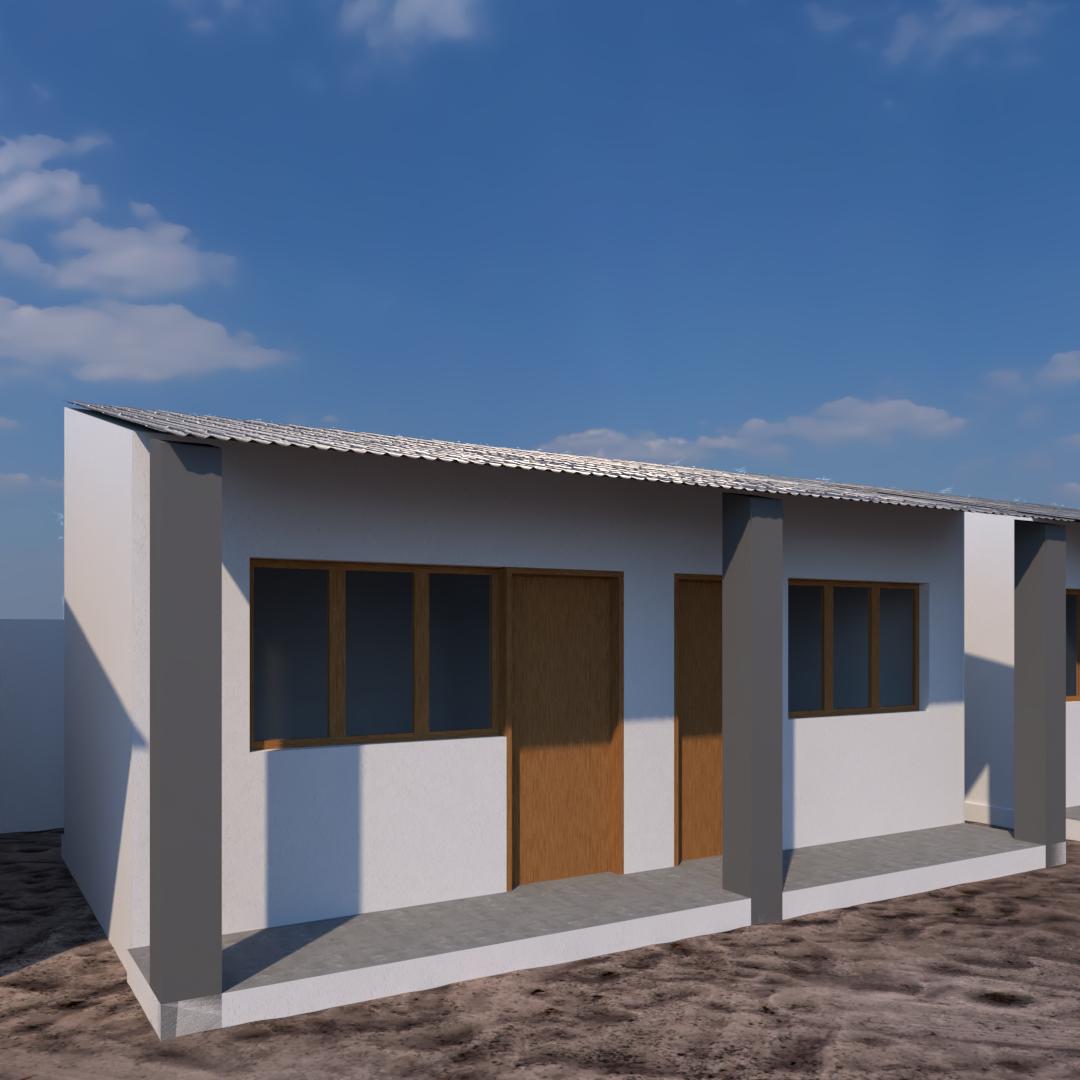

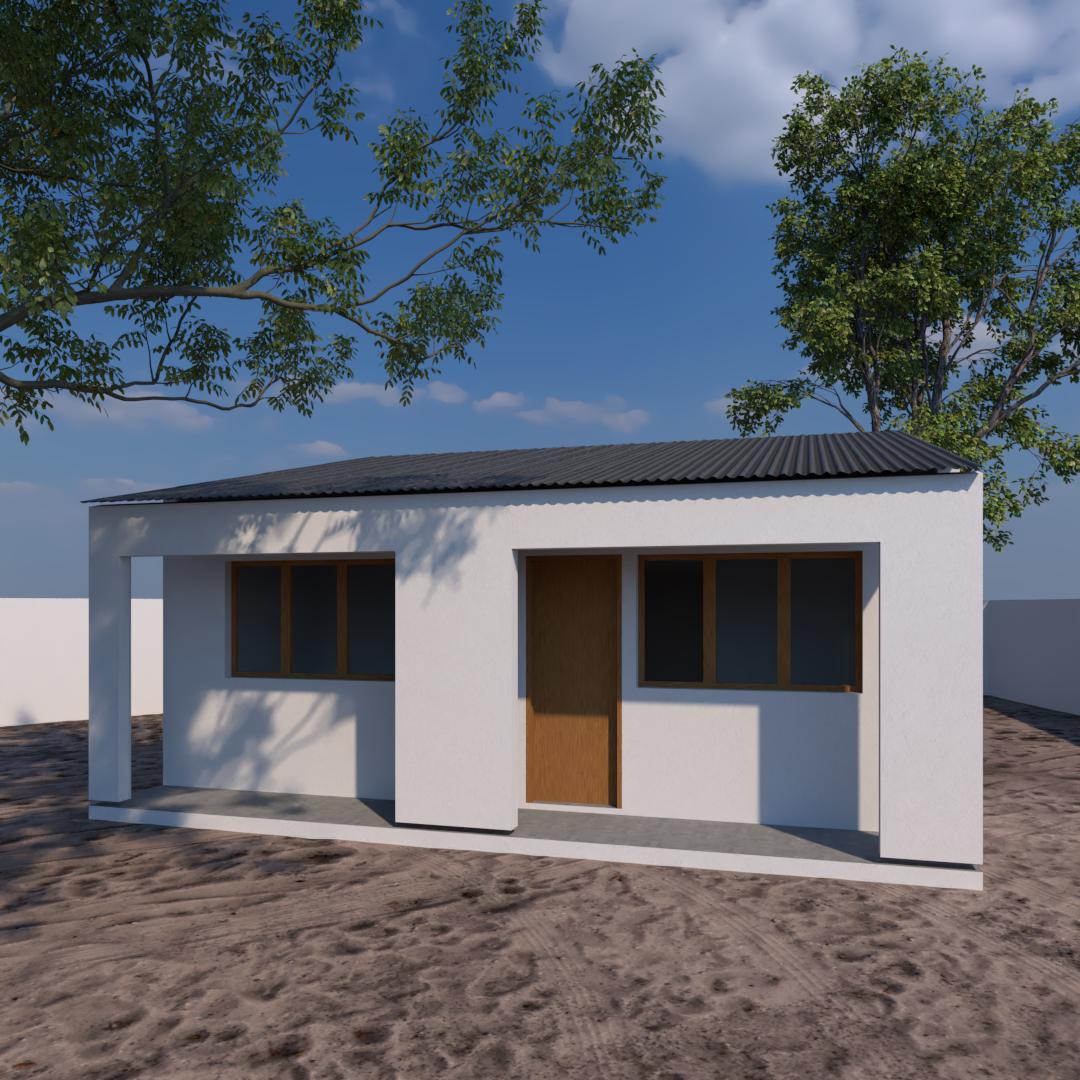

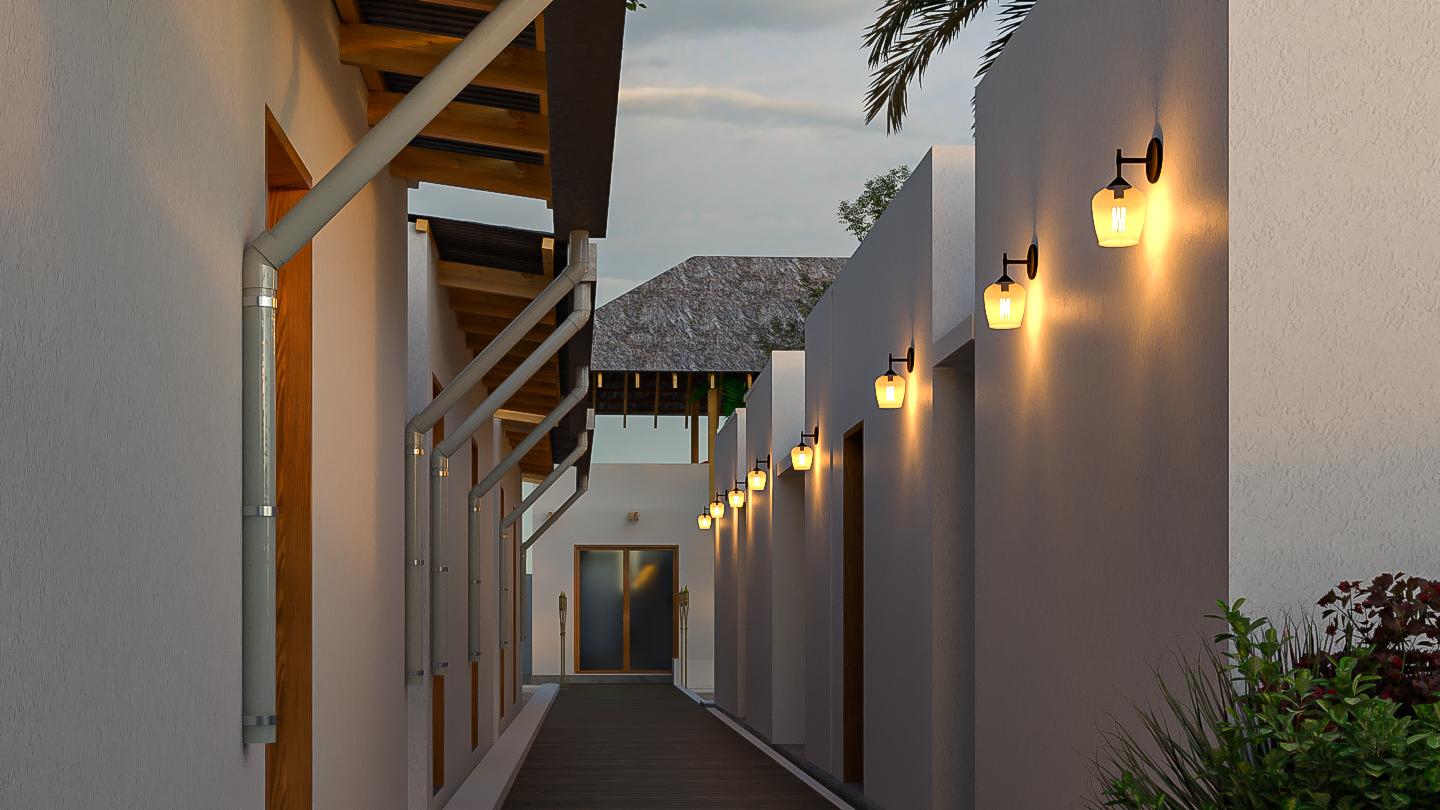

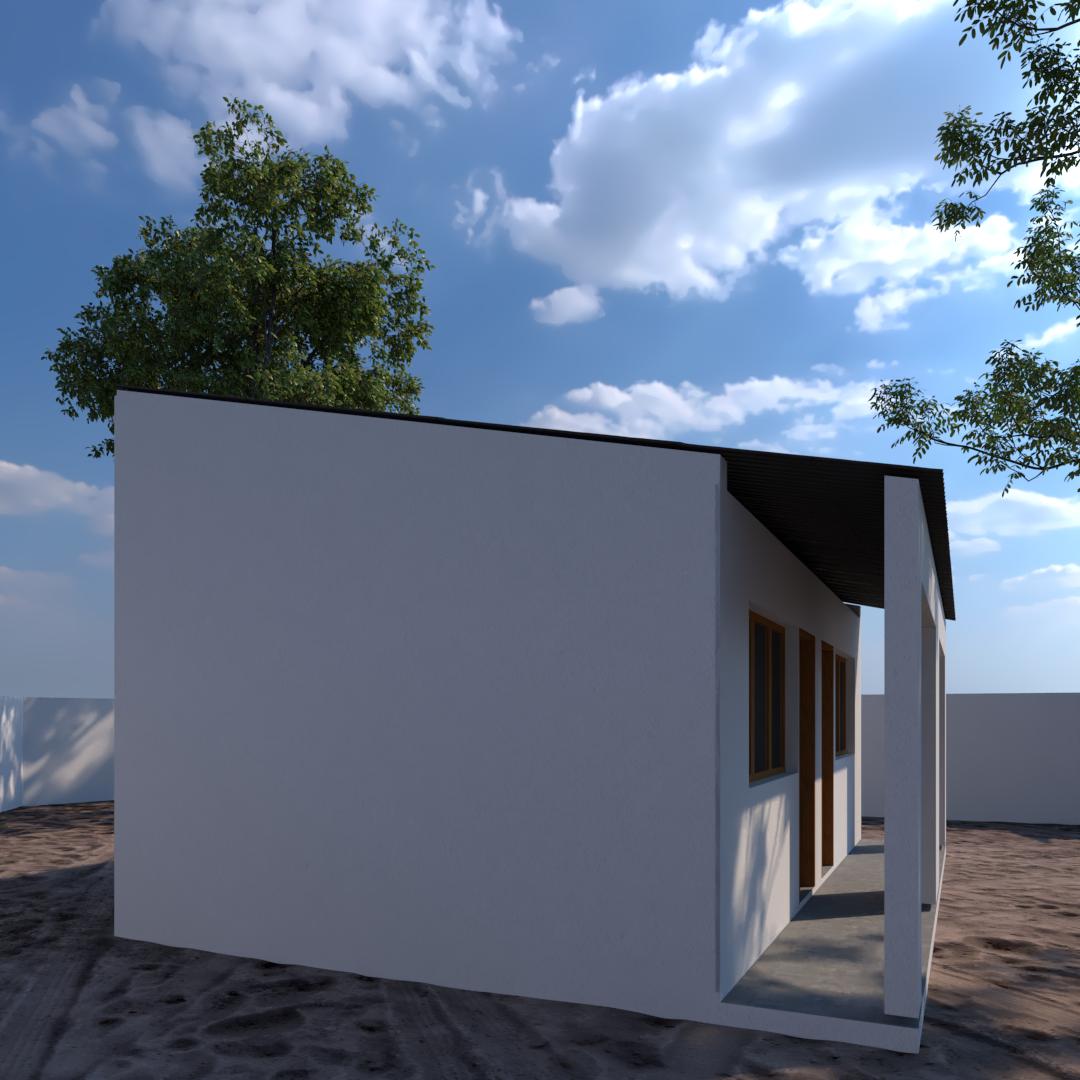

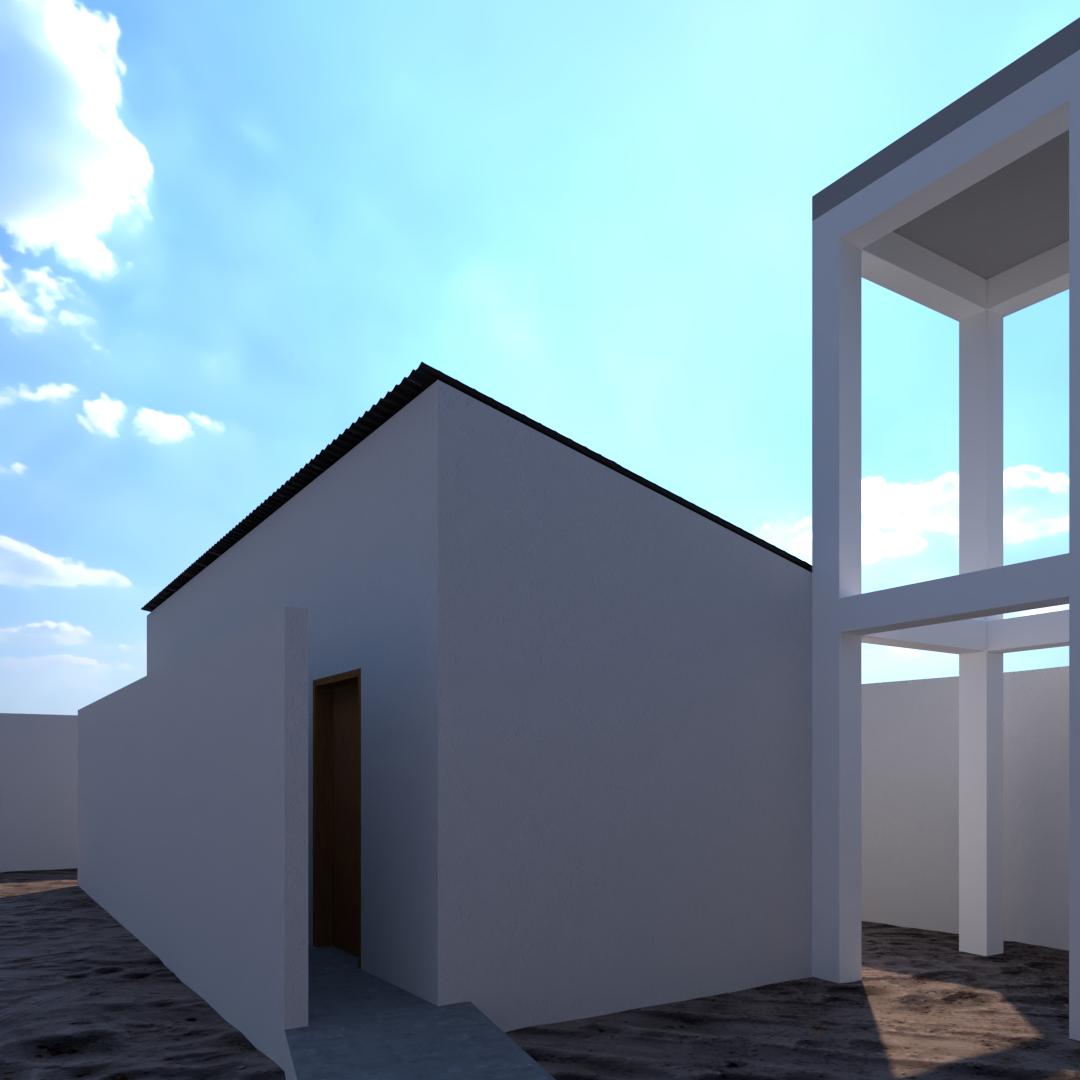

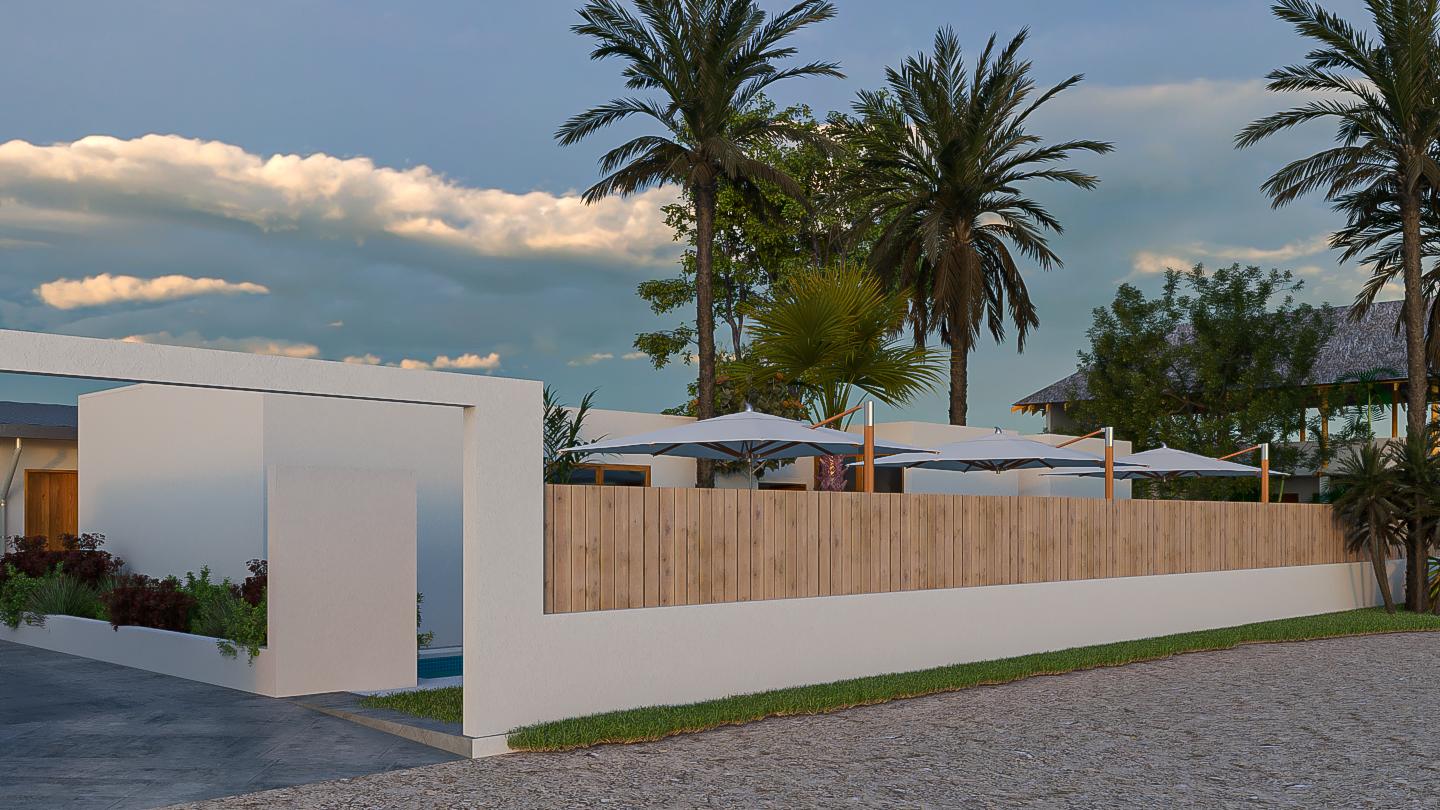

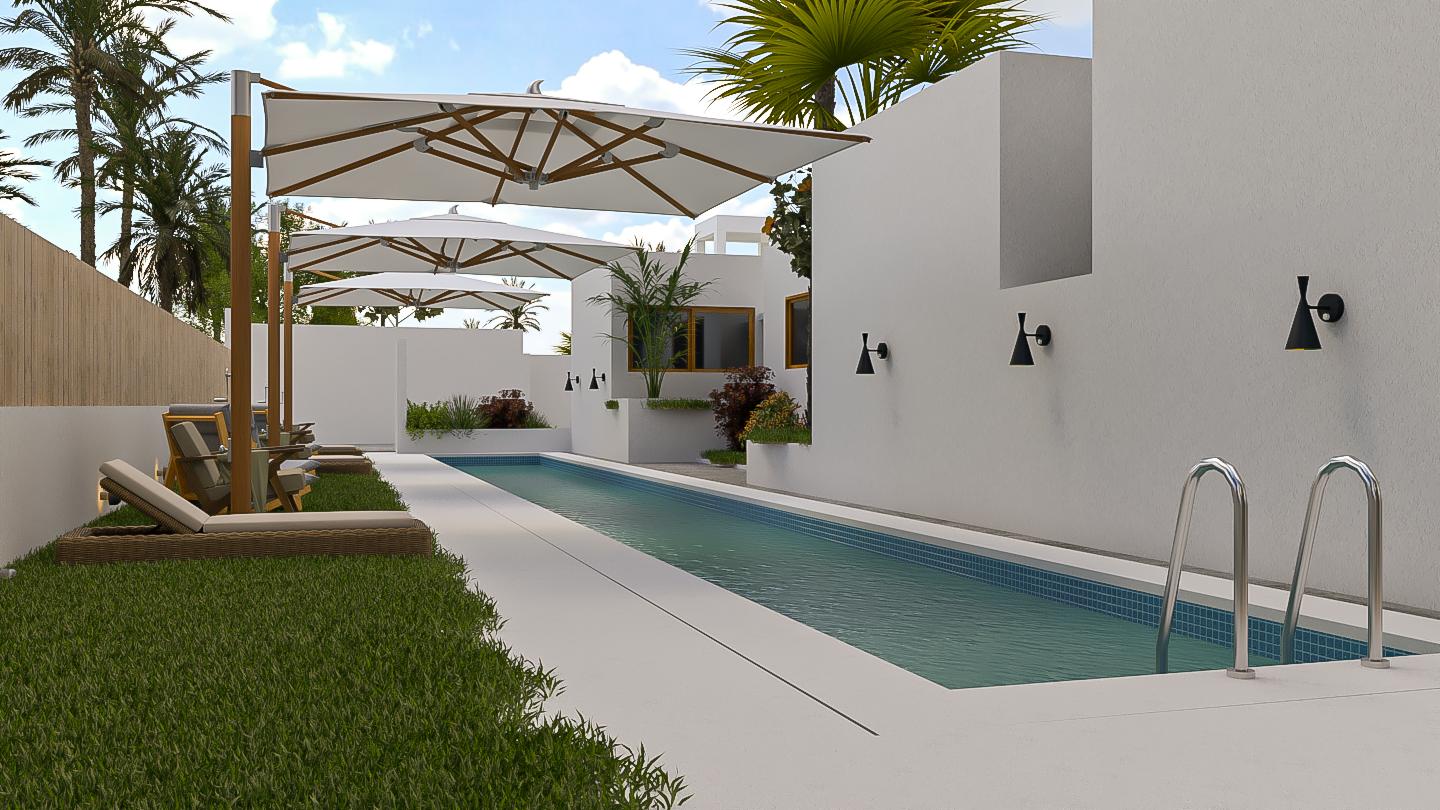

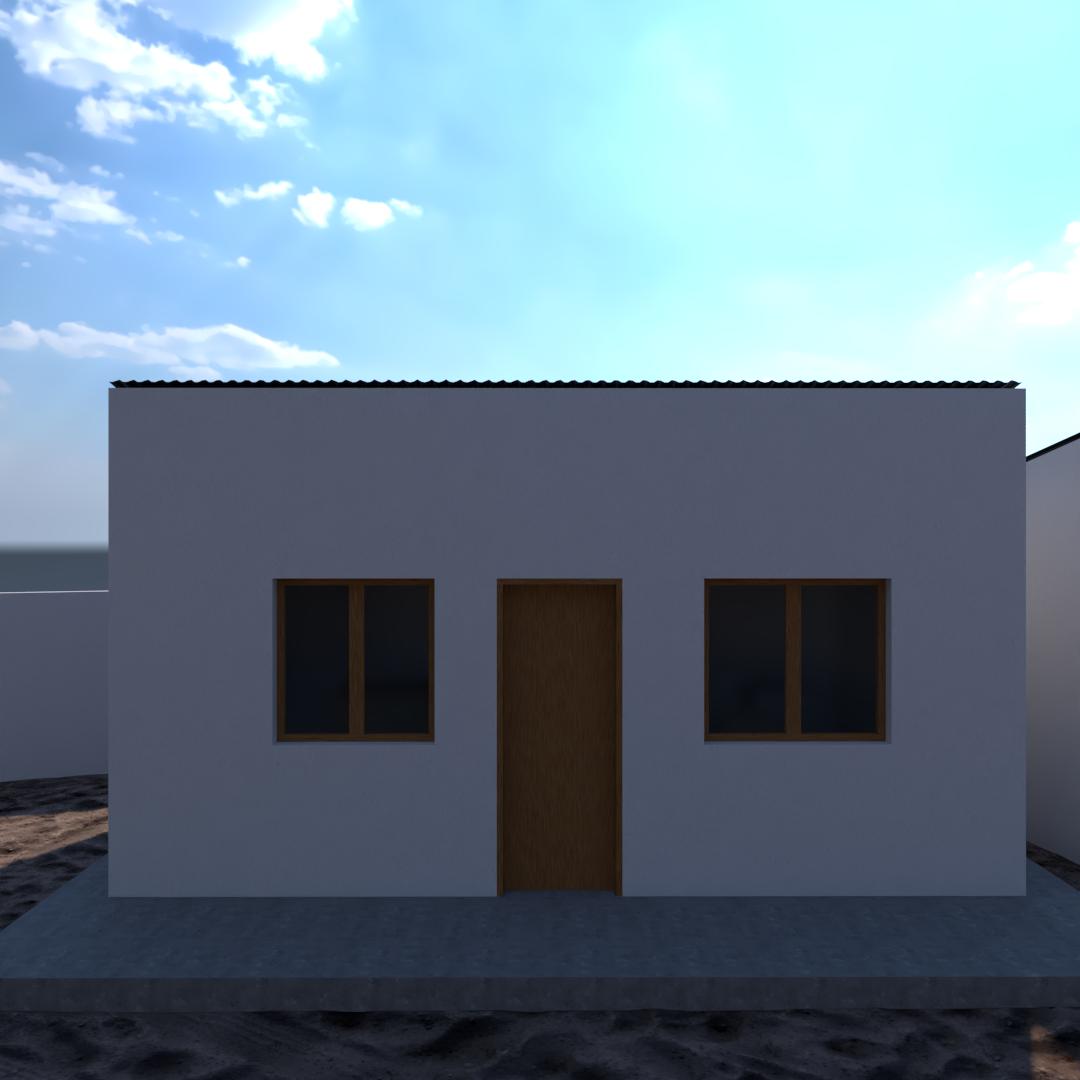

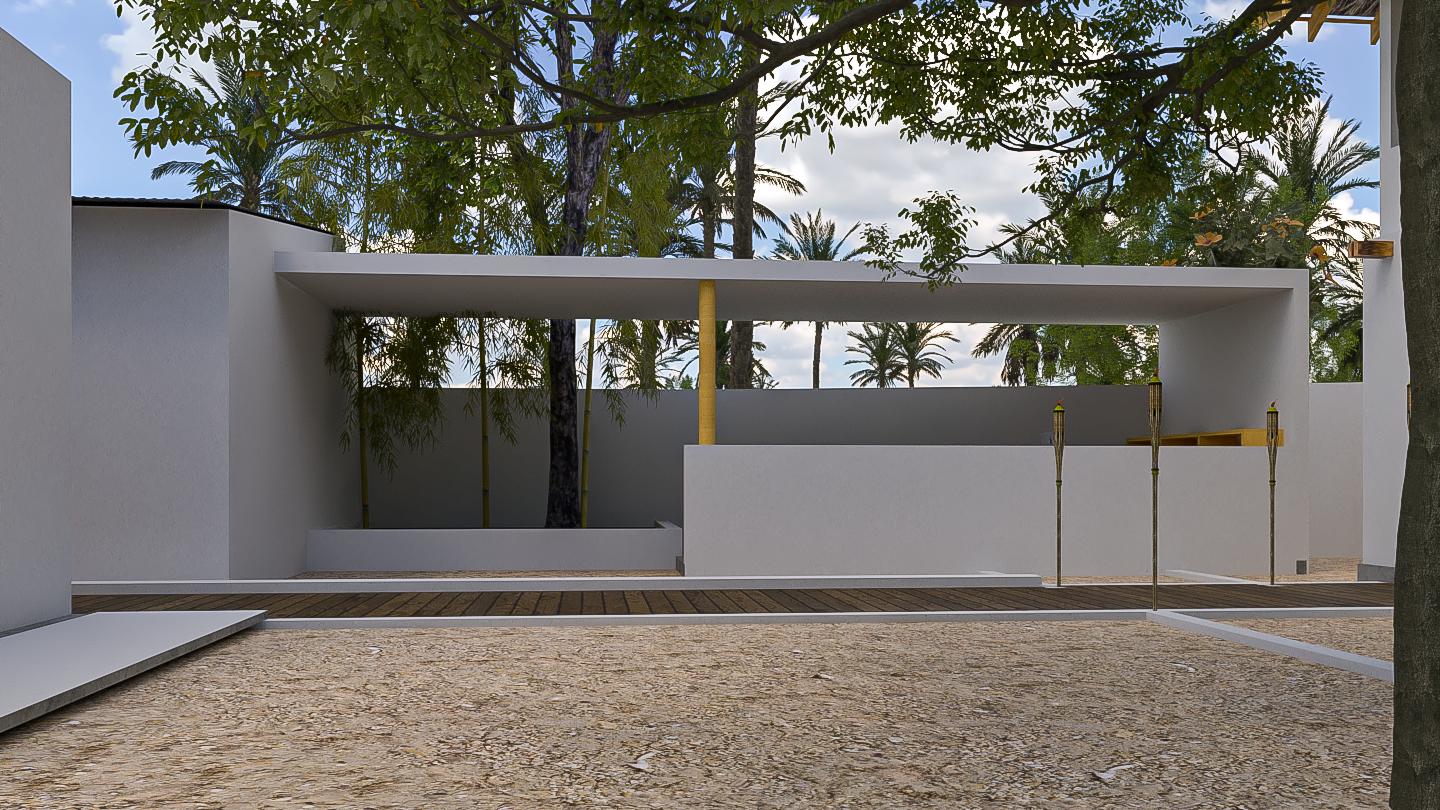

59 Imagem tridimensional

60 Imagem tridimensional

61 Imagem tridimensional

ALÇADOS E CORTES

62 Separador

63 Alçados

64 Corte Longitudinal

65 Perfil Longitudinal Corte transversal

66. Corte Longitudinal

67. Alçados

68. Alçados e corte muro de vedação

69. Imagem Tridimensional

ANEXOS

Imagens tridimensionais

Planta Topográfica

Termo de responsabilidade

Requerimento para regularização de Construção

Requerimento para aprovação de projecto de requalificação e amplianção

DUAT

Cópia do NUIT do dono da Obra

Cópia de documento de iden ficação

Cópia do recibo de pagamento do IPA

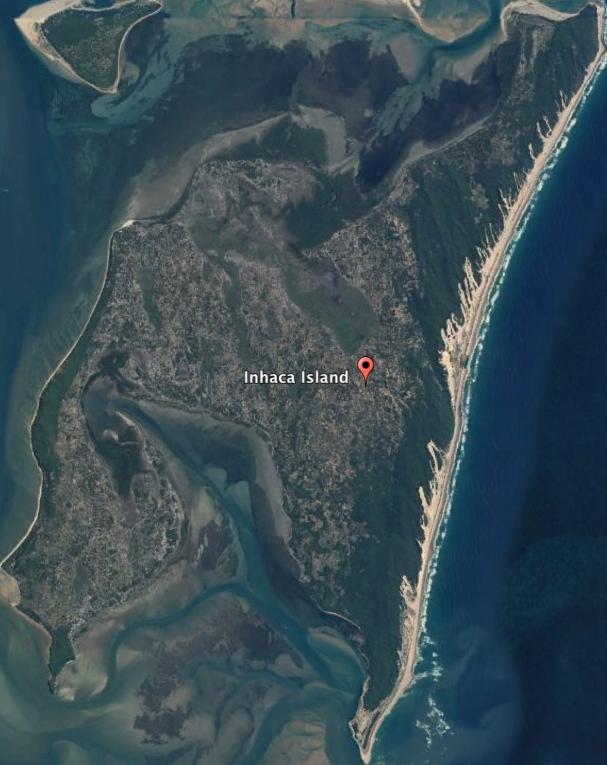

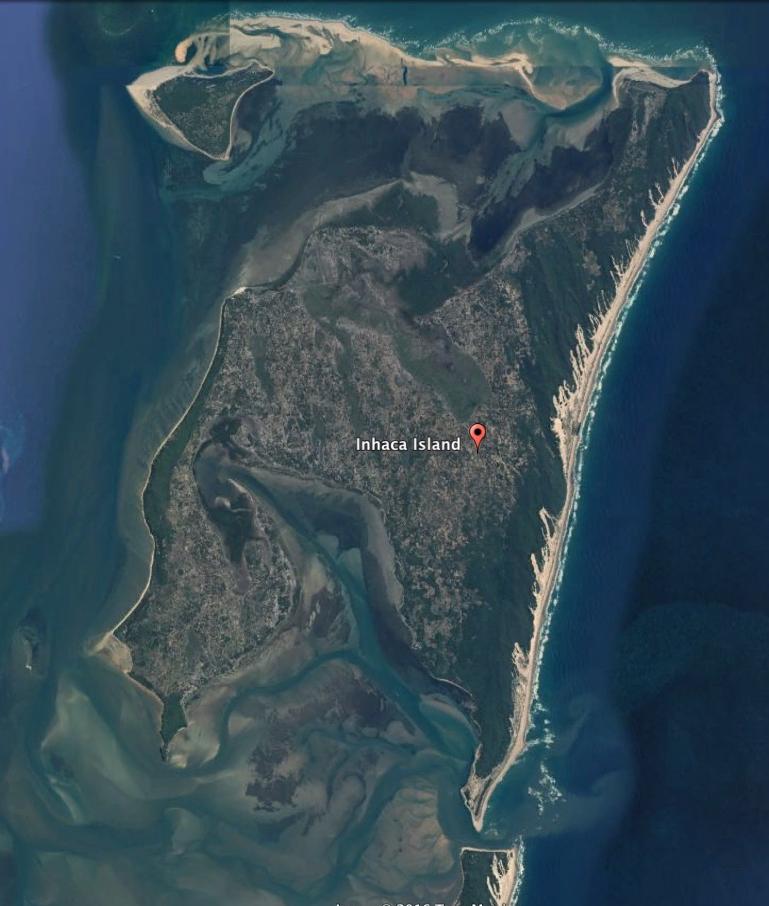

I N H A C A

Inhaca é uma ilha situada a 32 km a leste da cidade de Maputo na região sul de Moçambique Com as coordenadas geográfica de 26° S de la tude  e  33° E de longitude ela ocupa uma área de 42 km quadrados. Pertence administra vamente  a  cidade  de  Maputo, cons tuindo  o  distrito  municipal  KaNyaca, ela esta dividida em três povoações, Ingwane, Ribjene e Nhaquene

Não obstante ao seu tamanho pequeno, a ilha tem grande importância turís co sociológica, uma vez que possui grande diversidade biológica, com cerca de 12000 espécies registadas, incluindo cerca de 150 espécies de corais, mais de 300 espécies de aves e quatro espécies de tartarugas. In wikipédia.

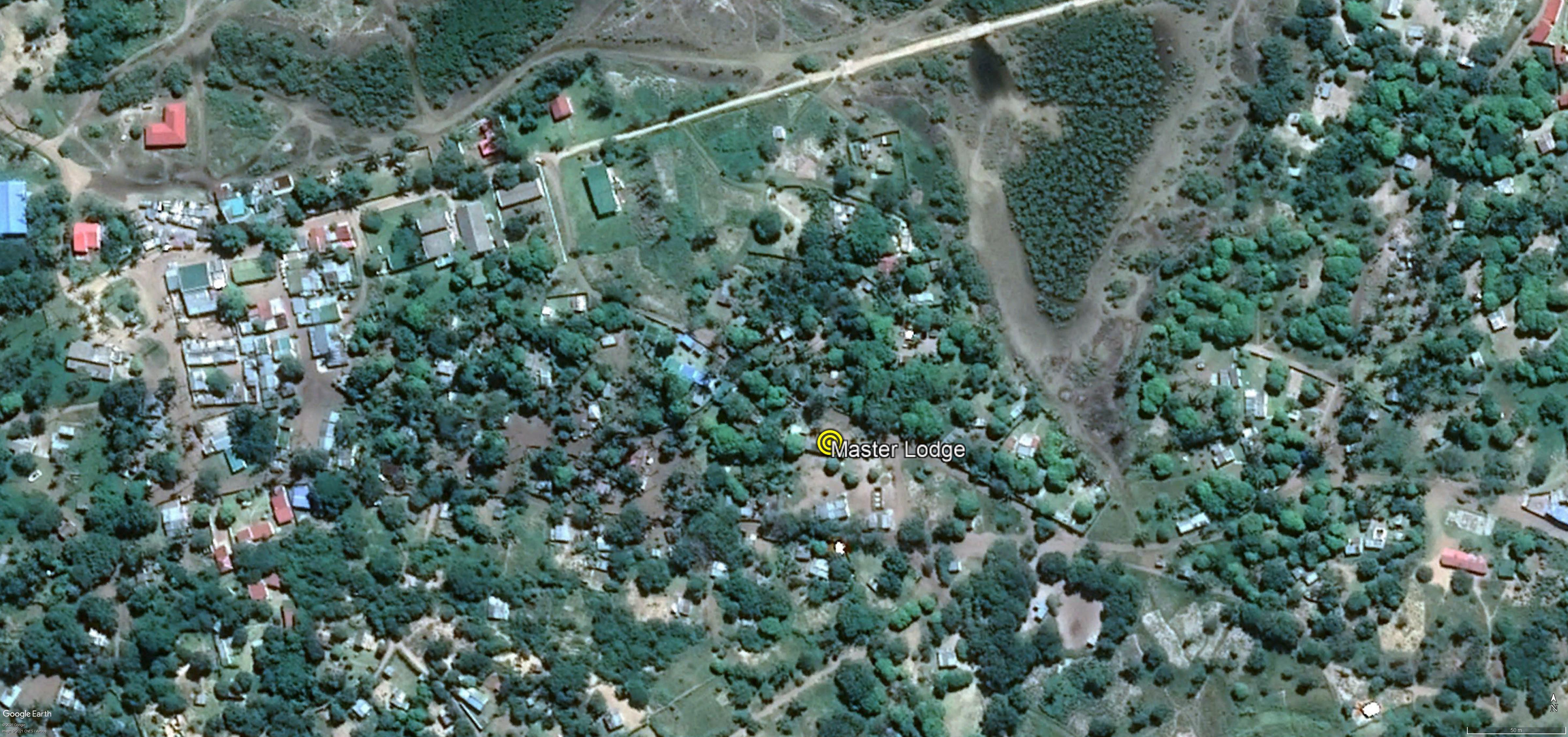

Estaçãode Biologia marinhada UEM 1,15 km

Ponte Cais 0,70 km

Mercado 0,25 km

1km

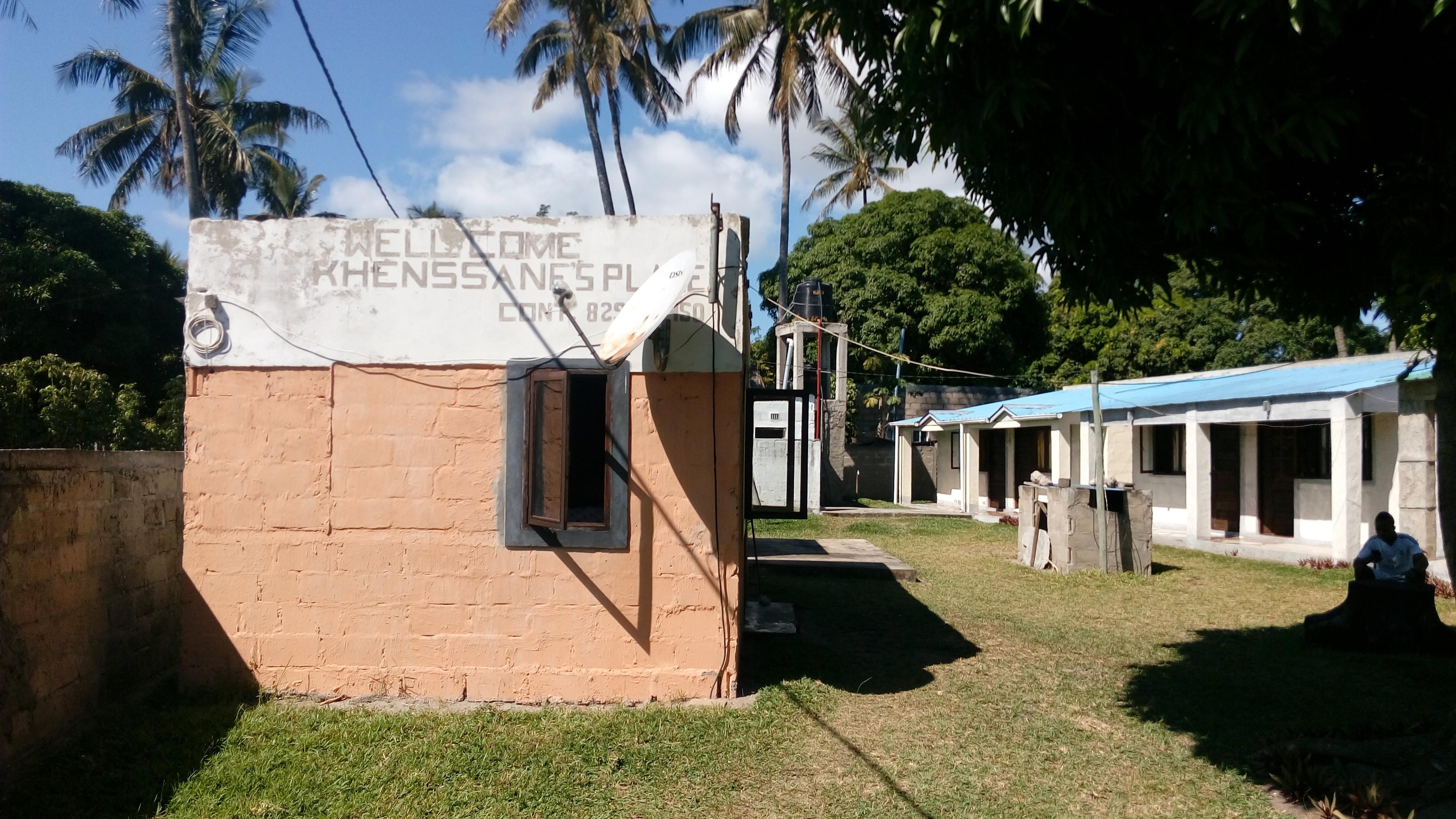

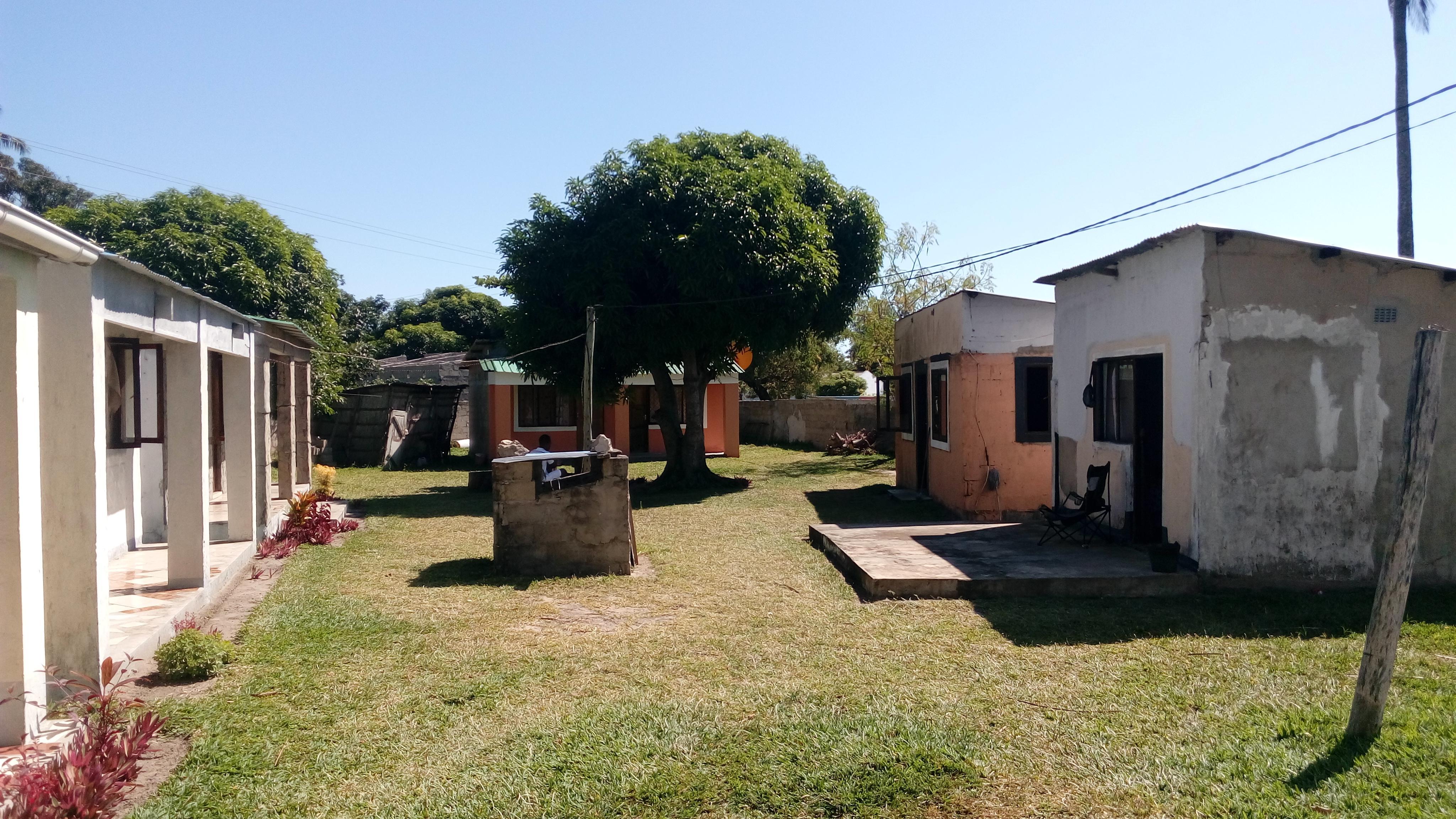

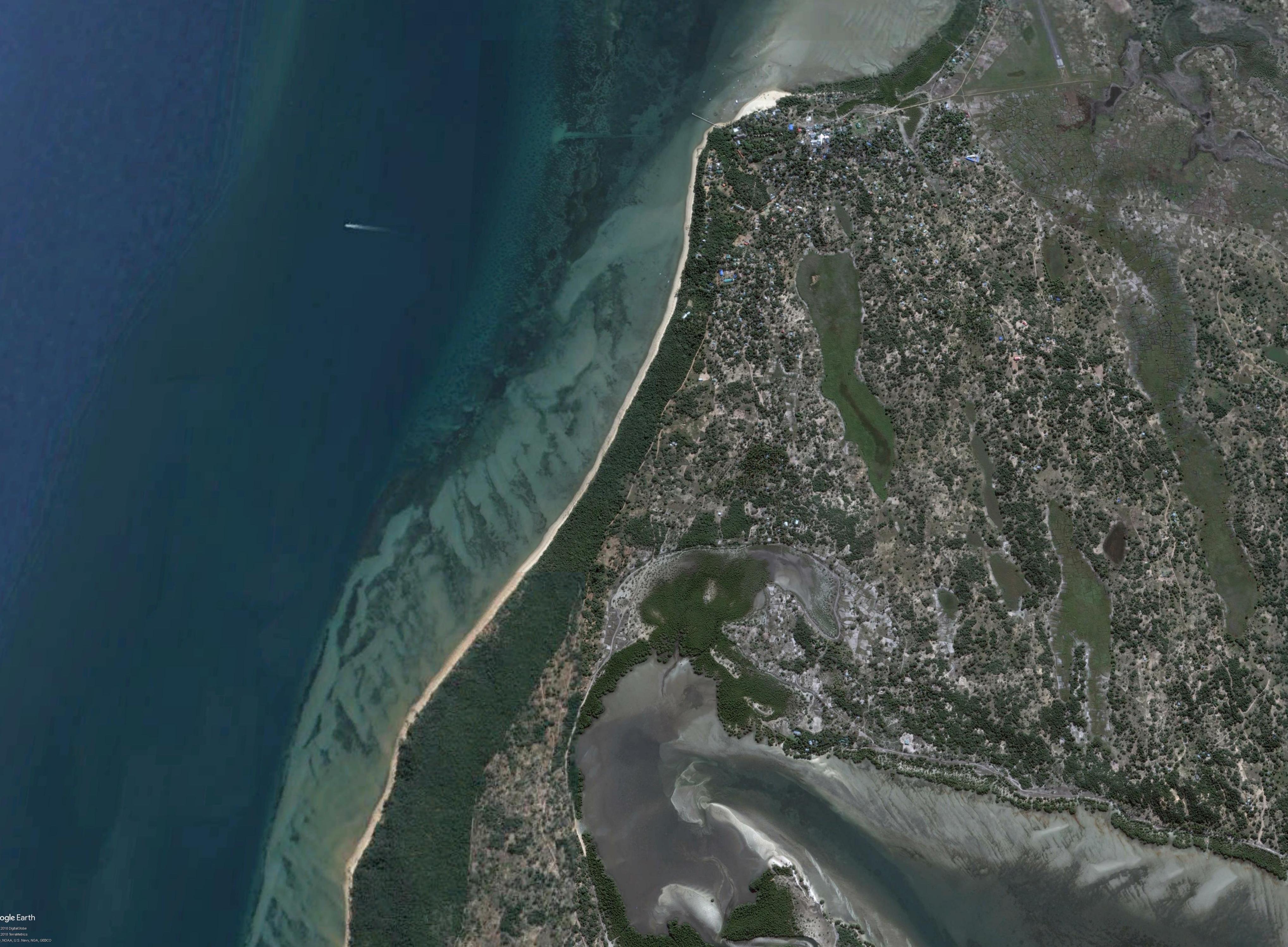

O estabelecimento Hoteleiro Cool Runnings está localizado na Ilha de Inhaca-bairro de Ribzene Próximo a unidade Hospitalar da Ilha este estabelecimento está rodeado de uma variada cadeia de serviçoes e equipamentos que se concentram no bairro Com o principal objec vo de acolher turistas que se fazem a ilha de Inhaca, Cool Runnings é um dos principais nomes quando se fala de local de estadia confortável, seguro e sossegado a nível deste território insular

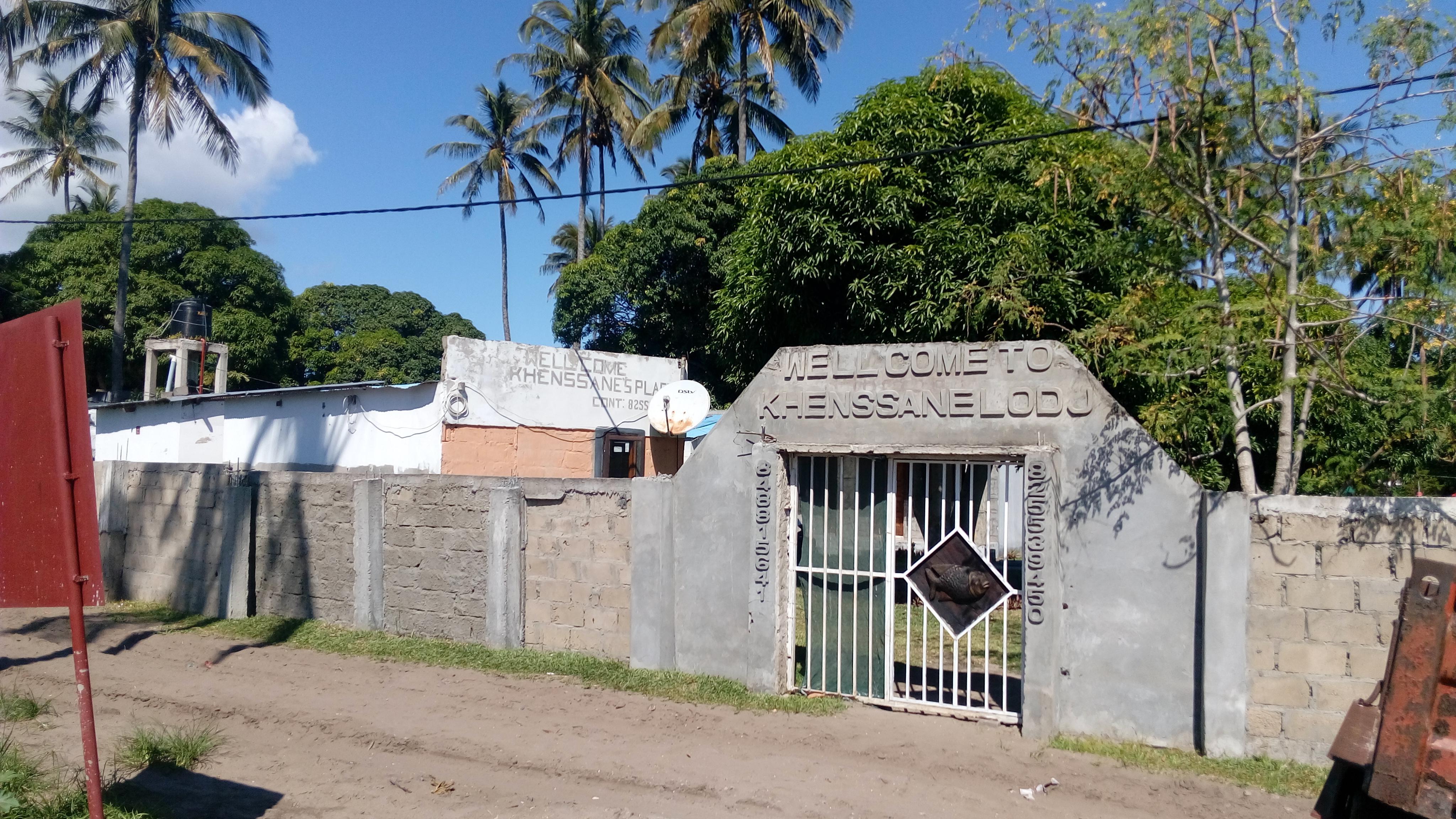

Khenssane Lodge

INFRAESTRUTURAS

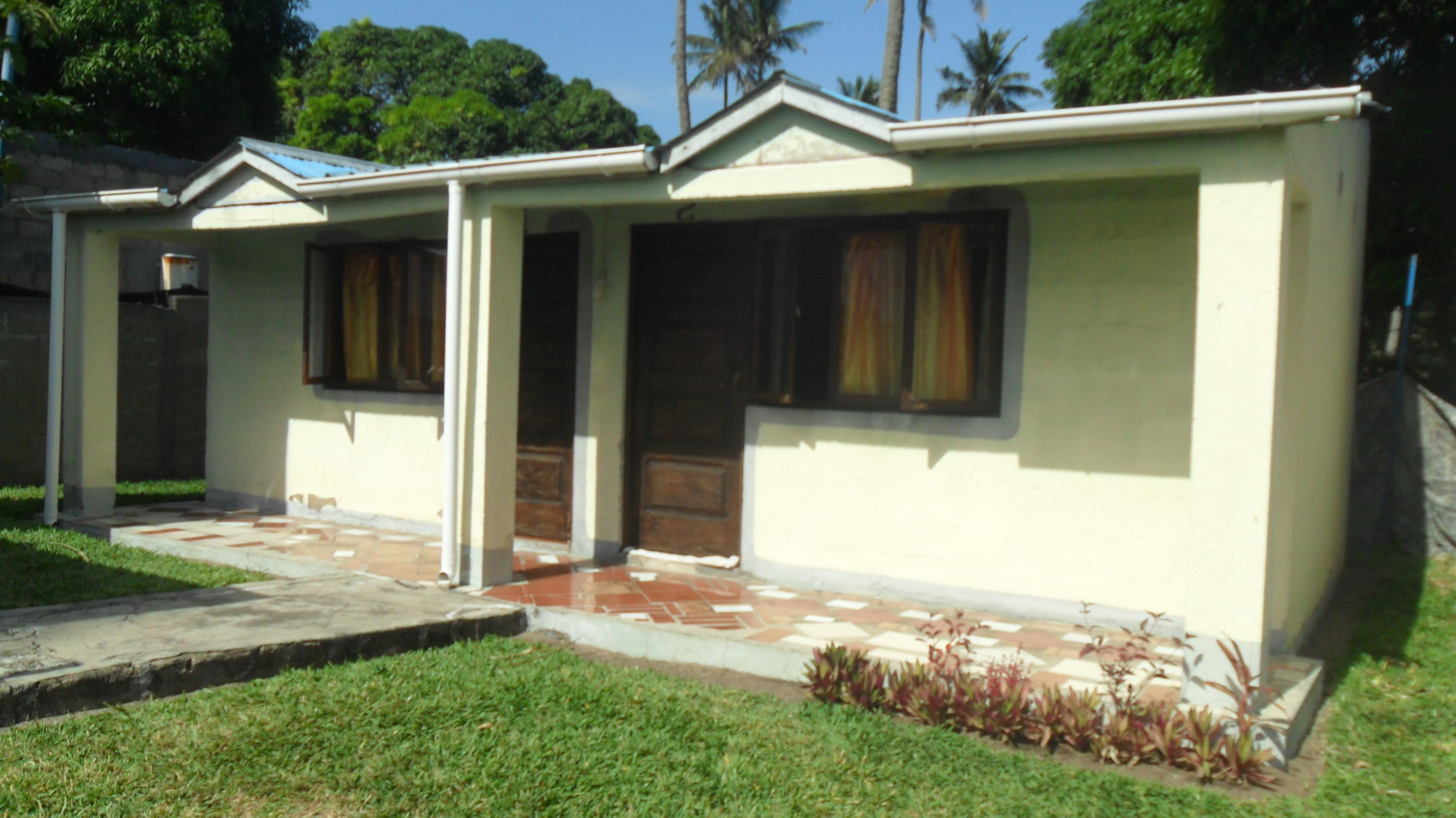

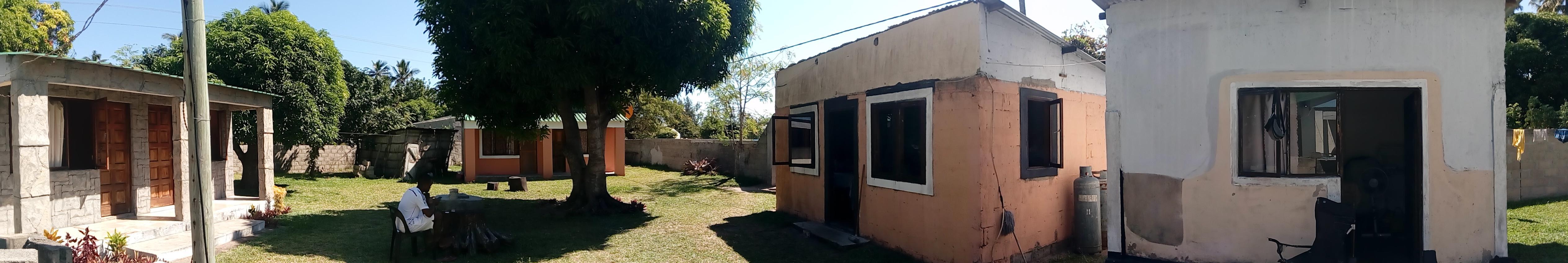

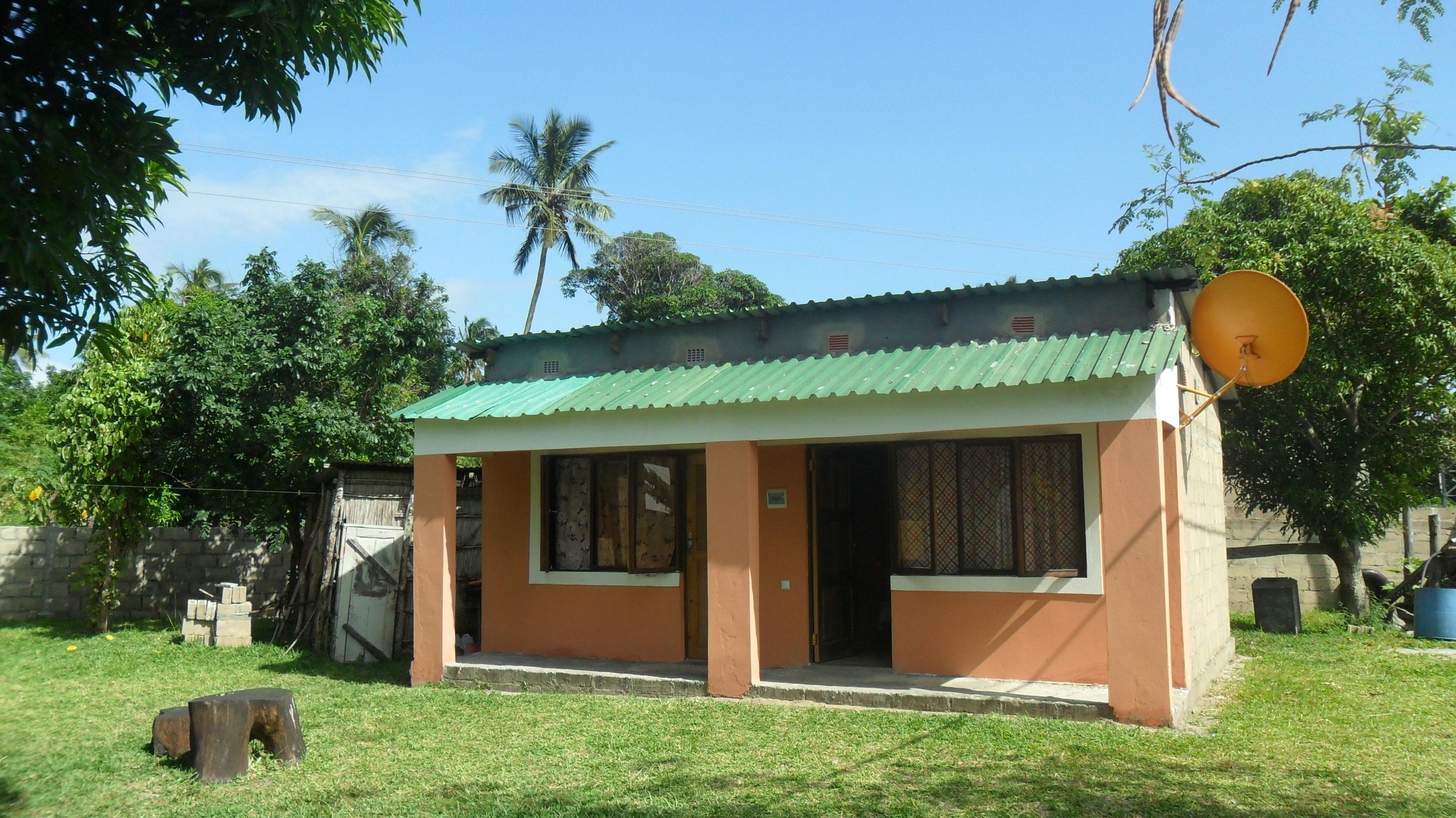

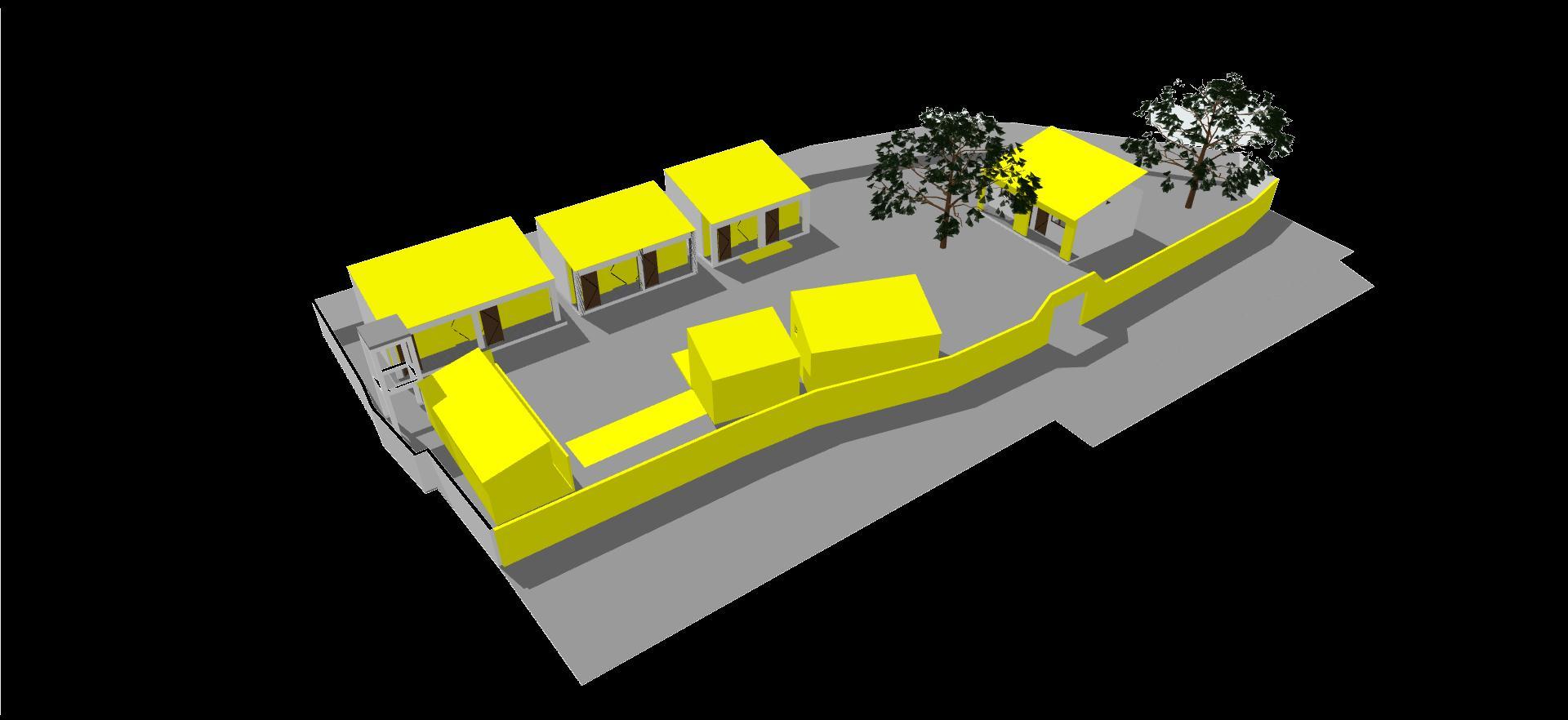

Cool Runnings é uma casa de descanso composta por 7 edifícios, 3 dormitórios com 6 quartos suites e 2 quartos normais, 2 edifícios balneáreos 1 edifício que comporta uma cozinha comum zona de restauração, bar e escritório e 1 último edifício que contém uma zona de arumos e um dormitório dos proprietários do estabelecimento hoteleiro. No geral o conjunto é dotado de abastecimento de água, electricidade e sistema de saneamento não ligado a rede pública.

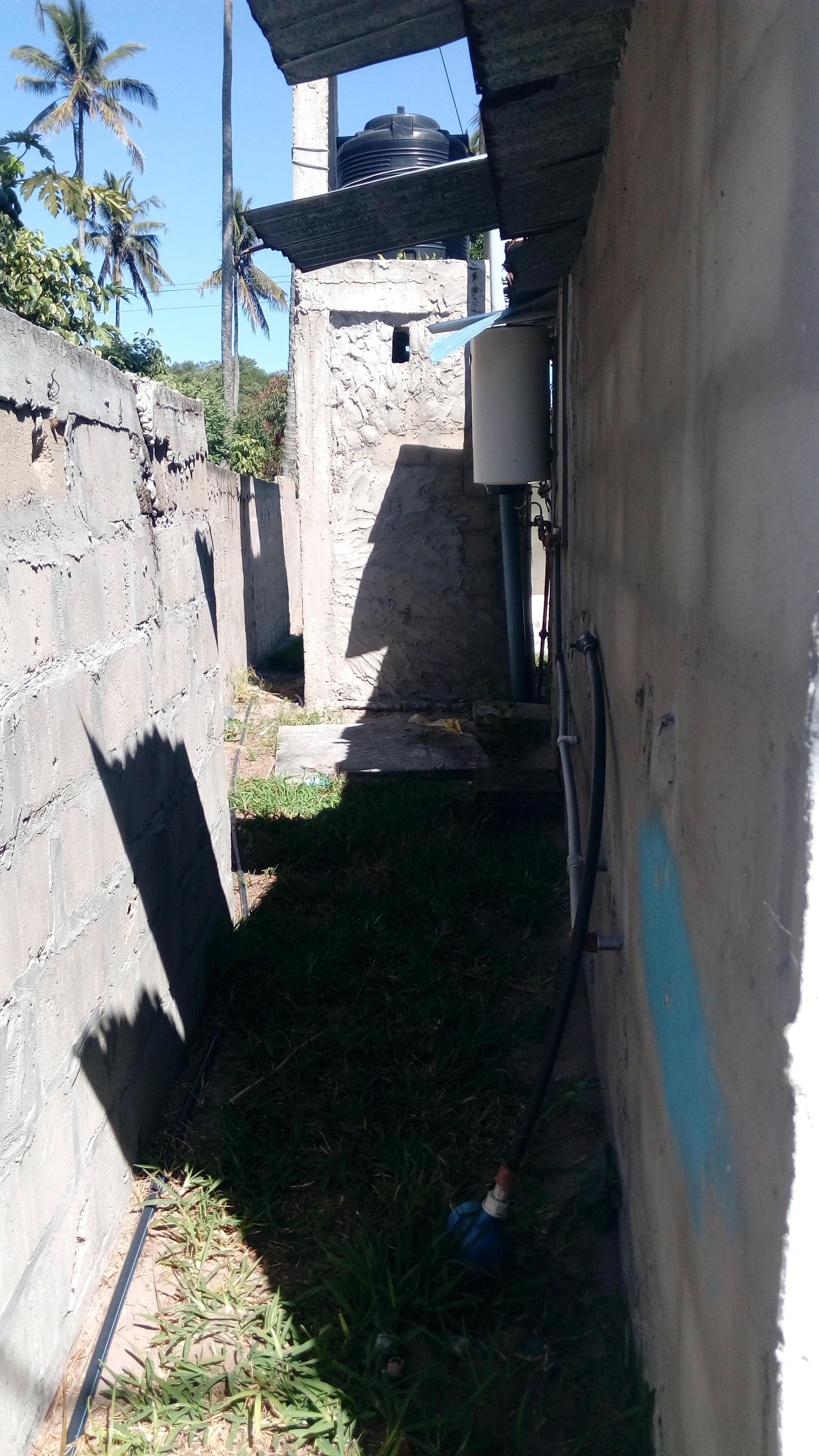

Canalização de água fria

Canalização de água quente - Tubo IPS

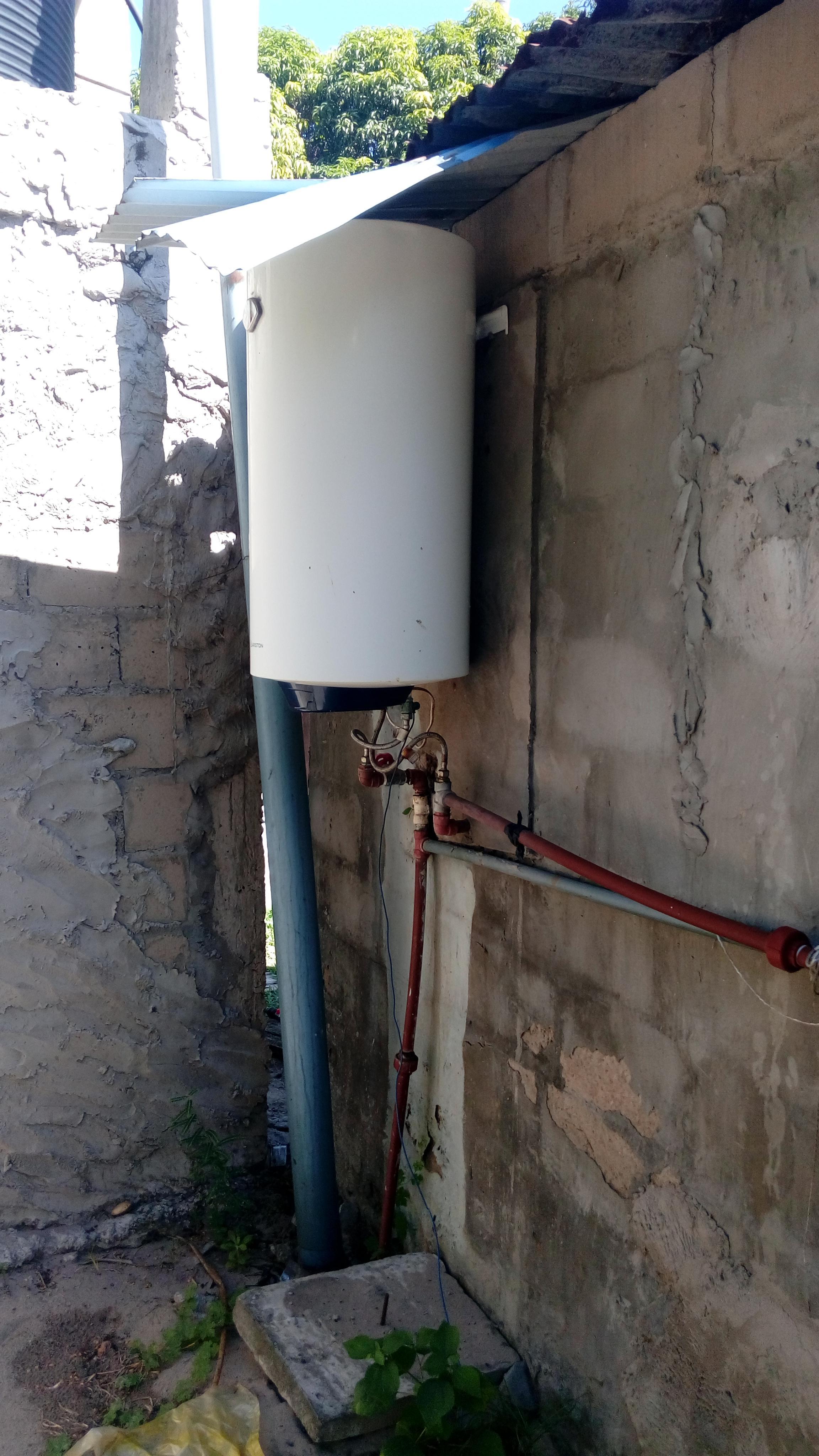

Termoacumulador TA

Válvula de seccionamento

Torneira de jardim J

Válvula de retenção

Depósito de Água Plástico

Bomba D A DE

Válvula de corte

Chuveiro Contador

Reservatório de água enterrado

Reservatório de água elevado Cozinha

Casa de banho

Modelo caixa de retenção de gorduras: planta

Modelo caixa de retenção de gorduras: corte

Materiais

Betão de limpeza

BETÃO : B25

AÇO : A400

Recobrimento : 4cm

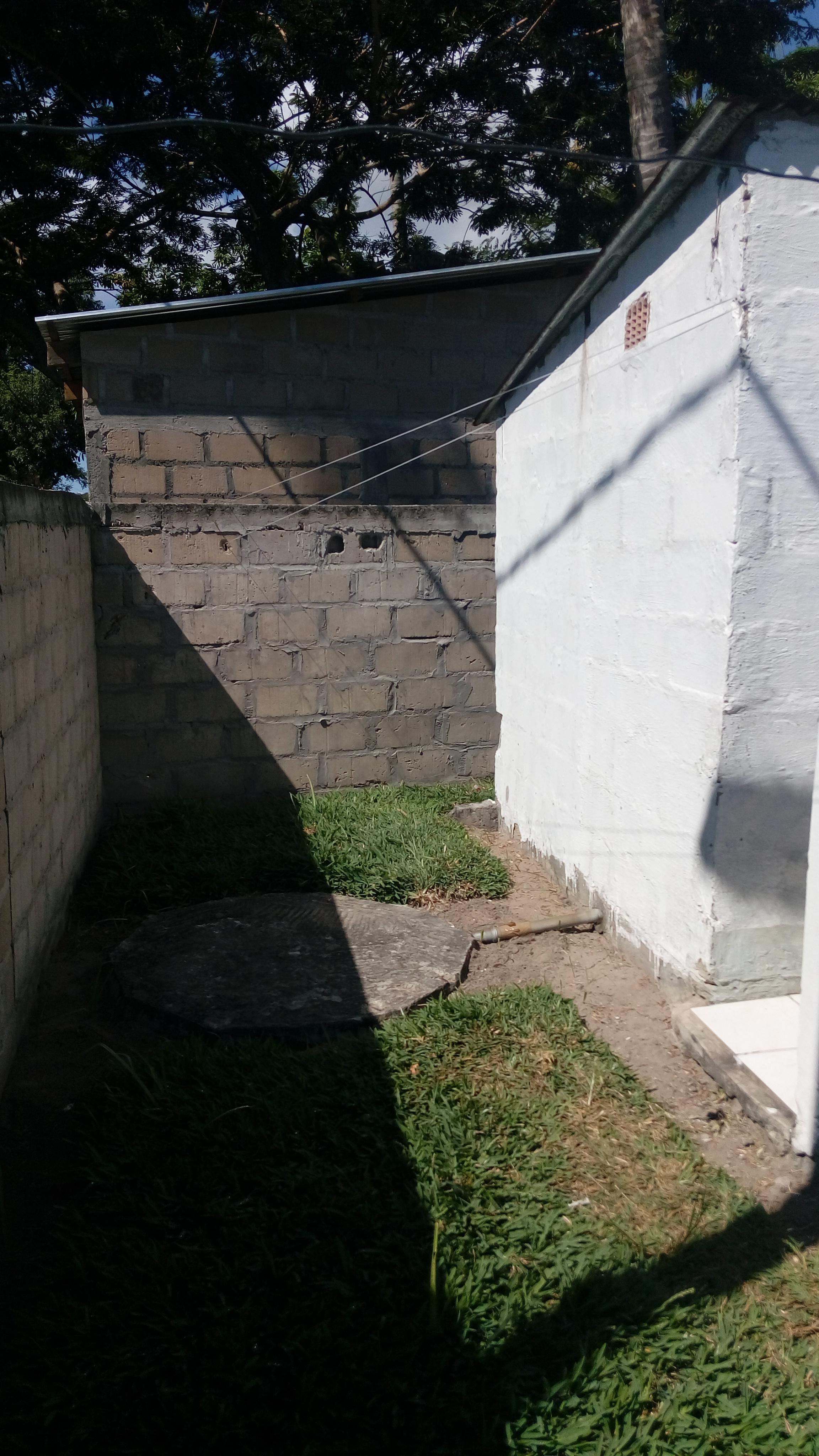

Modelo fossa séptica: planta

Betão armado B25

Tubo de ventilação

Meias ondas de betão para

espalhamento de águas negras

Modelo fossa séptica: planta

suporte da grelha

Tacos de betão para Grelha de Betão

Corte longitudinal

DIMENSÕES

MINERAIS

Corte longitudinal

terreno adjacente

lateral

Alçado lateral direito - B2

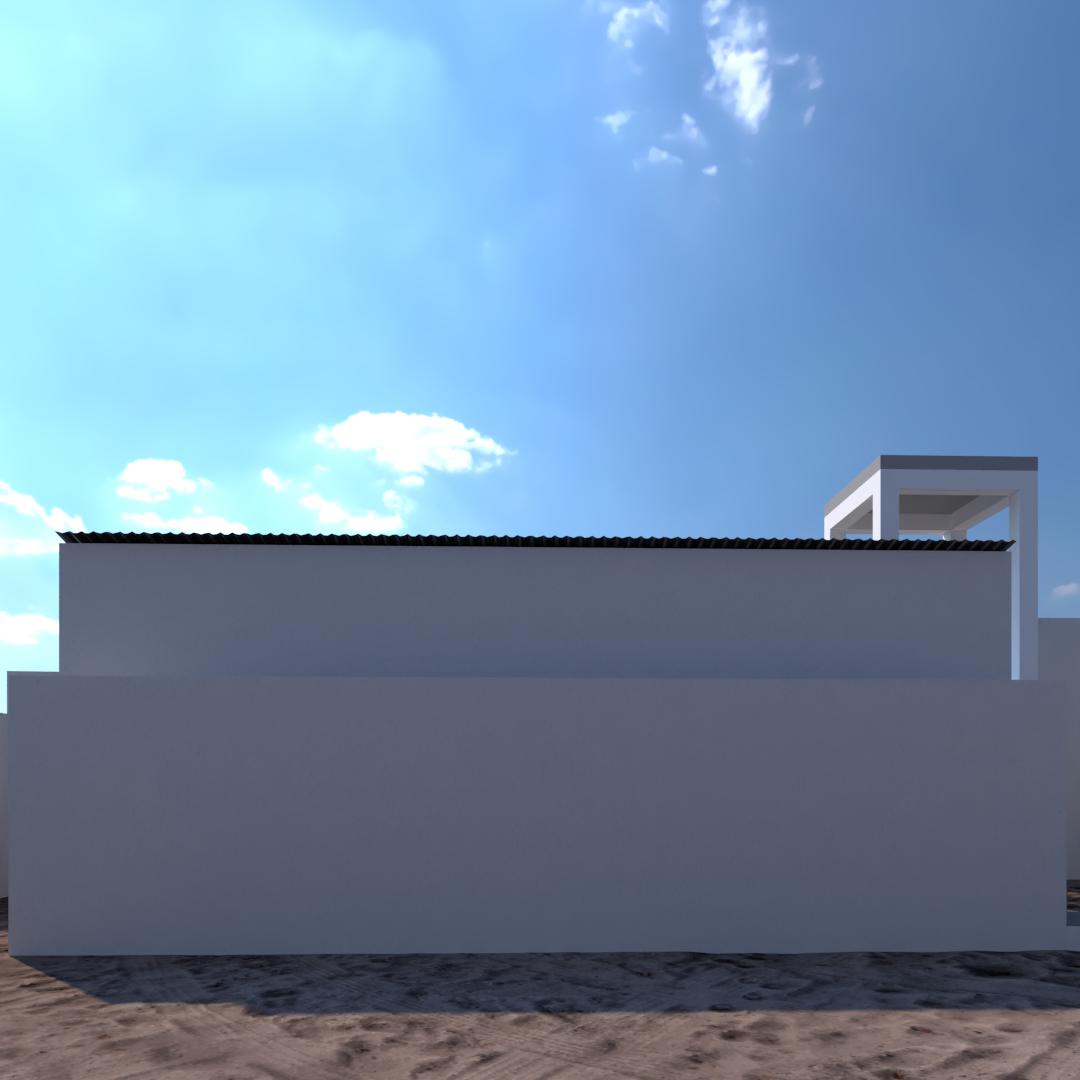

Alçado posterior - B2
