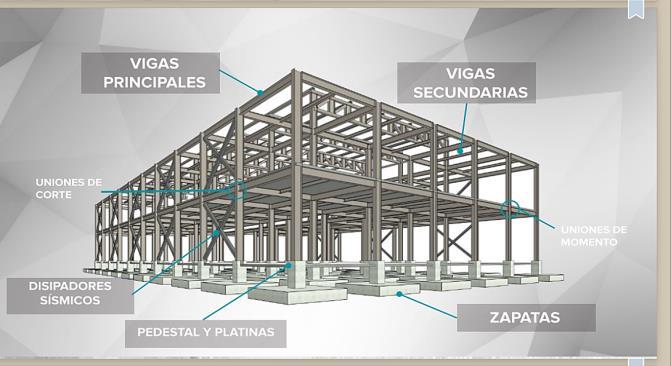

Cuaderno de Repaso de predimensionamientos en acero estructural. Componentes básicos y gráficas.
REPASO DEL CURSO DE SISTEMAS ESTRUCTURALES 3
(parte de acero estructural)

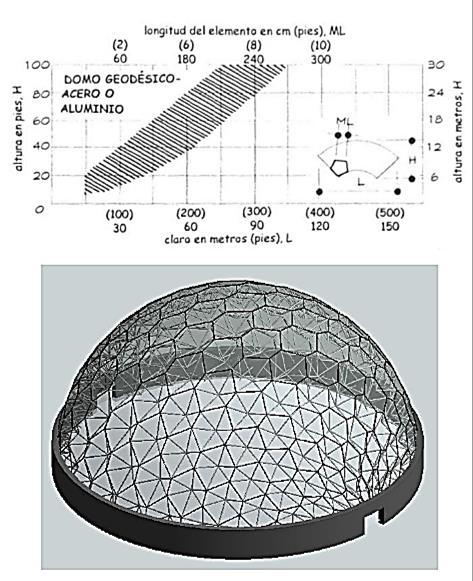

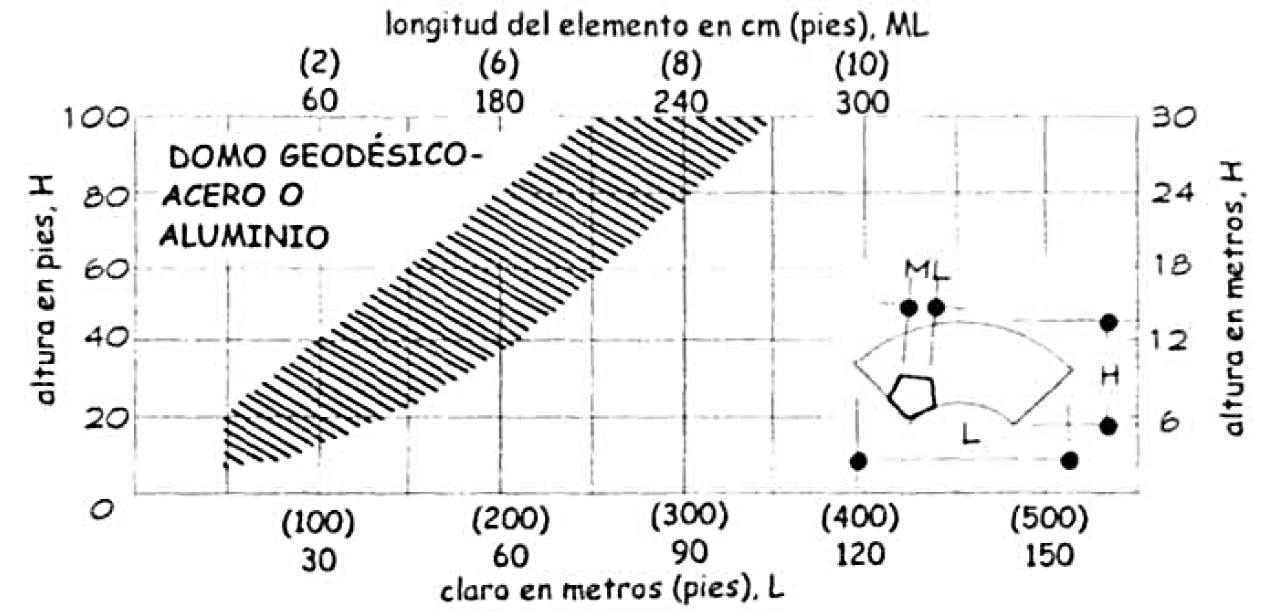

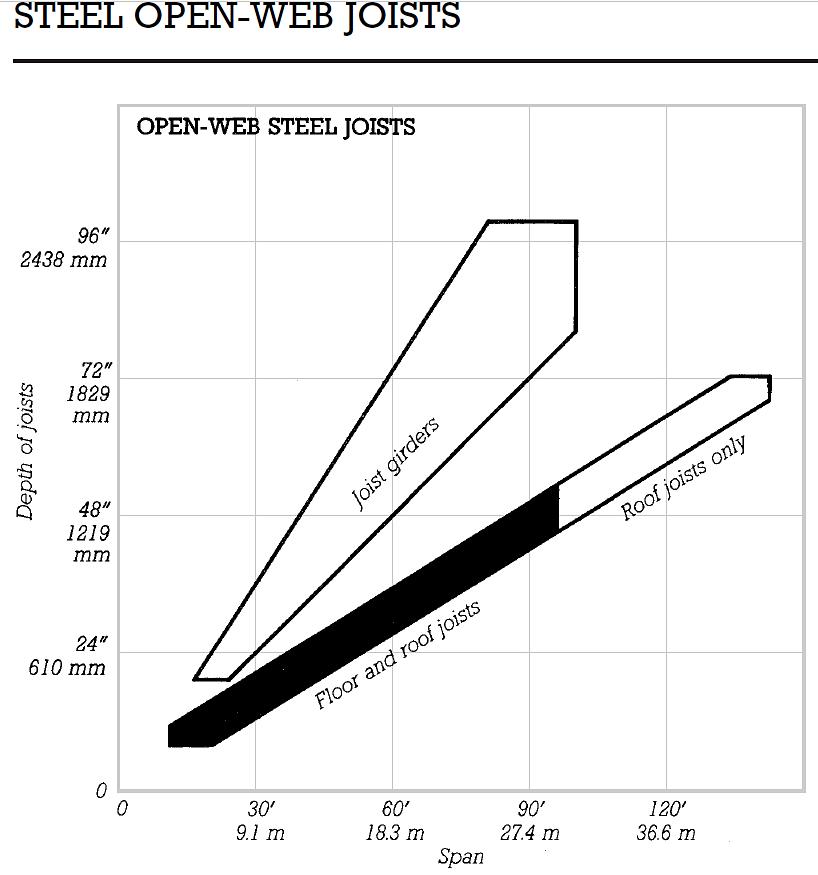

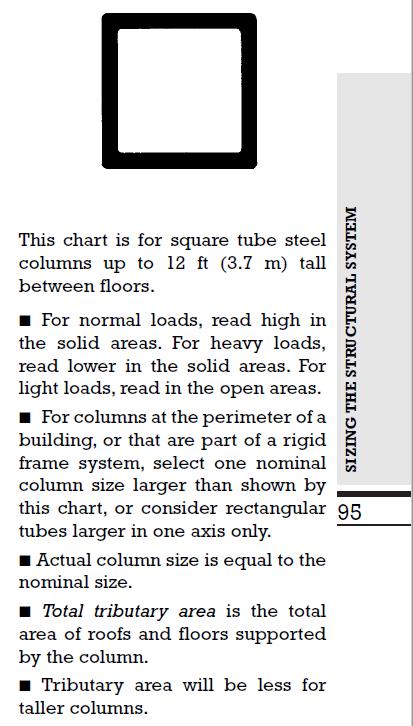

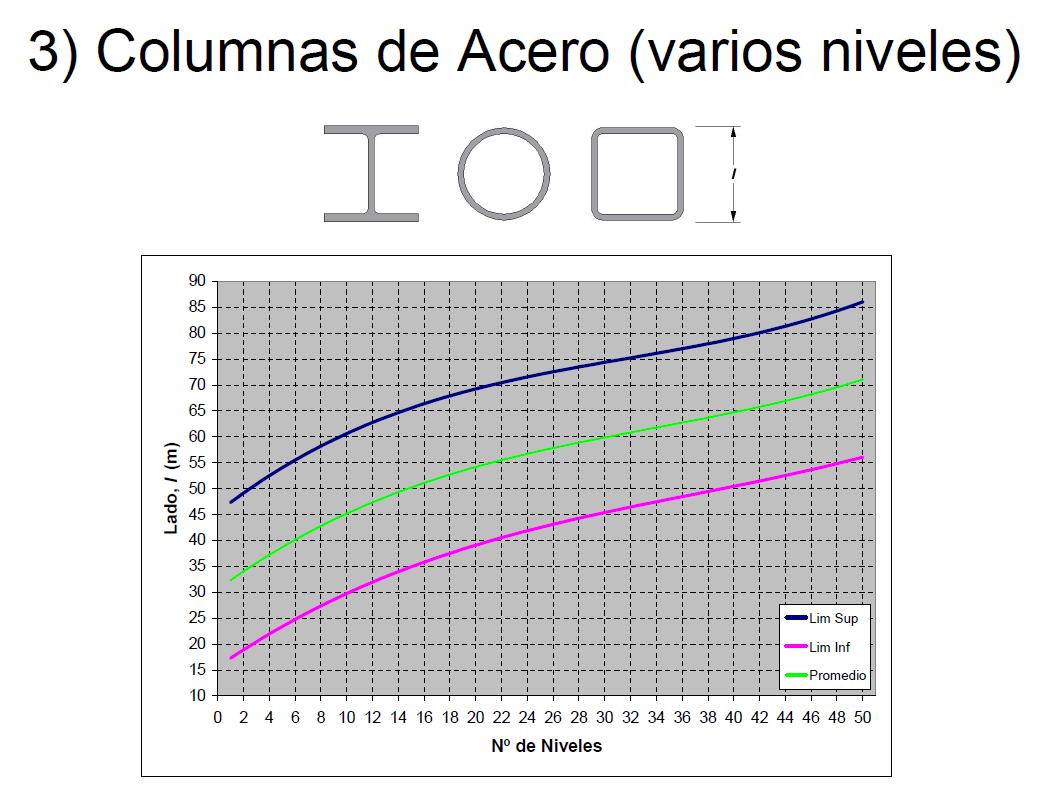

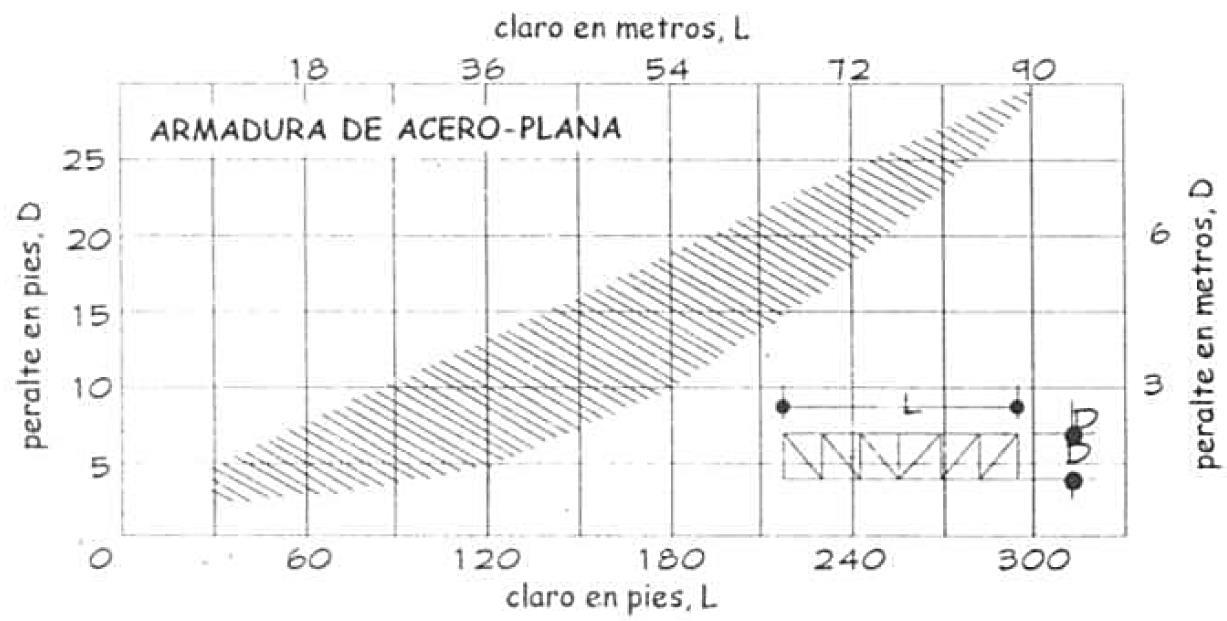

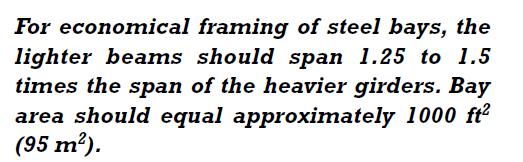

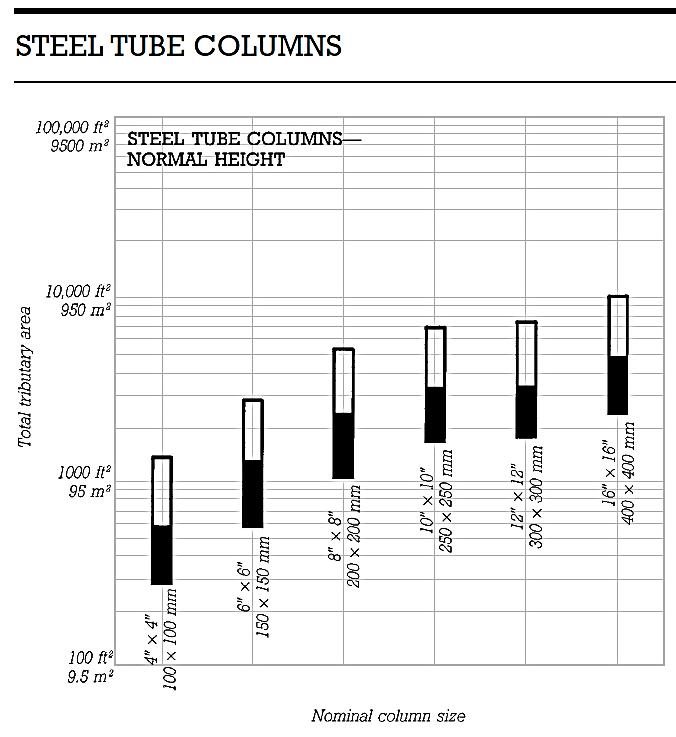

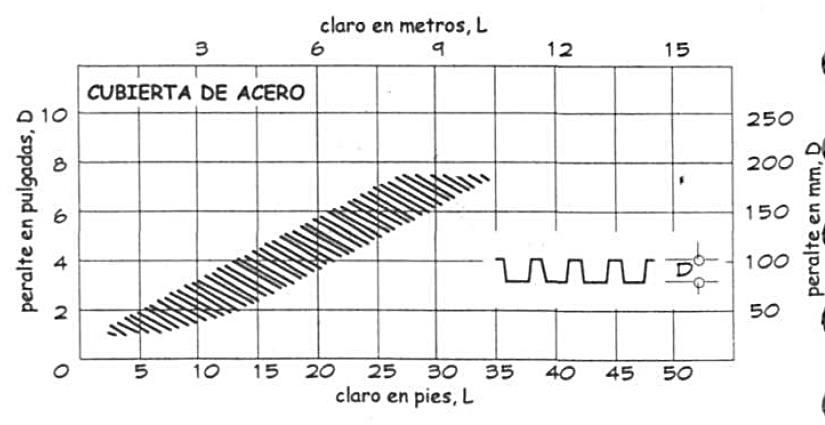

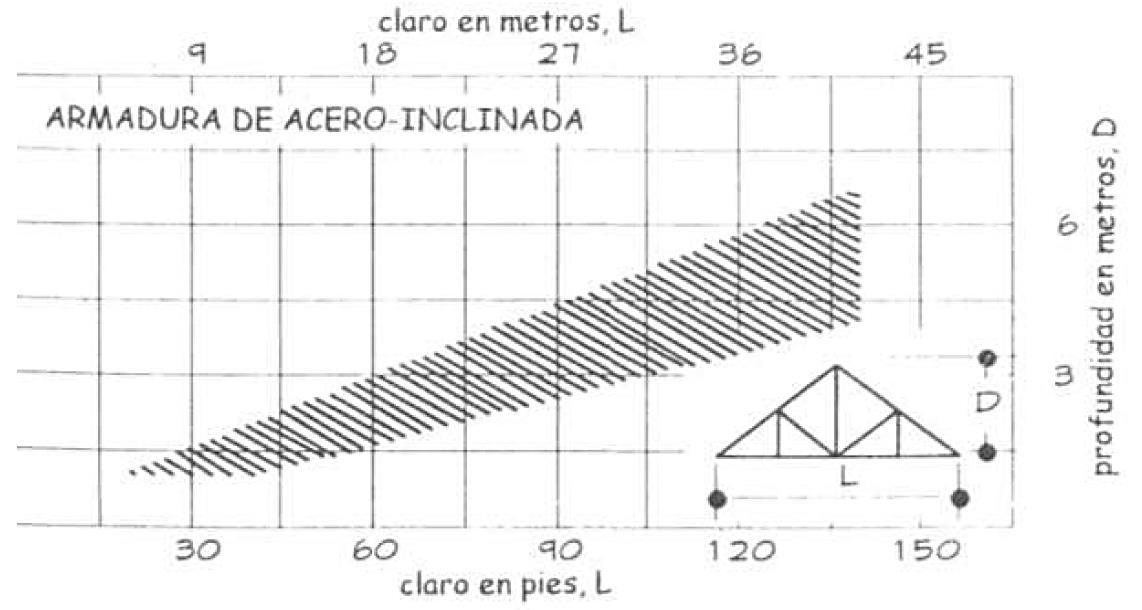

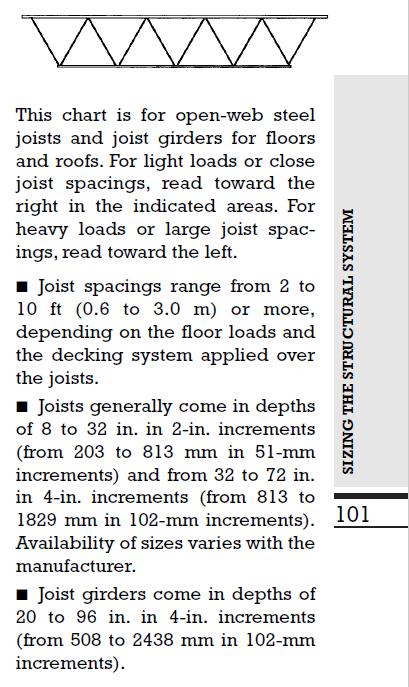

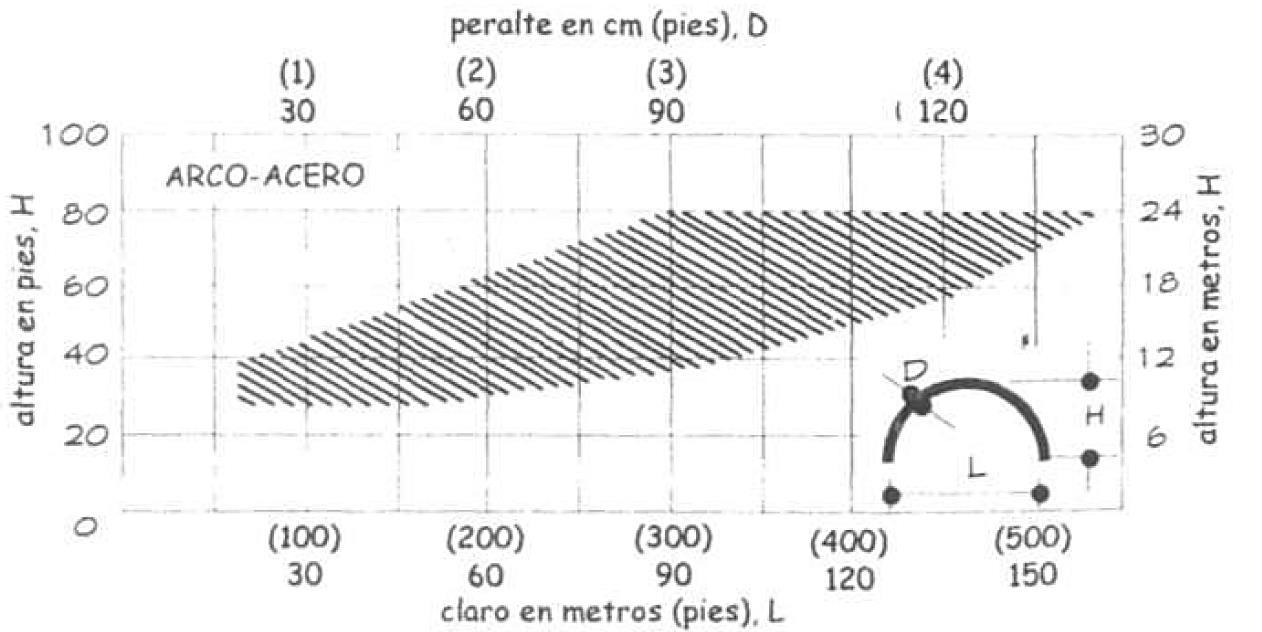

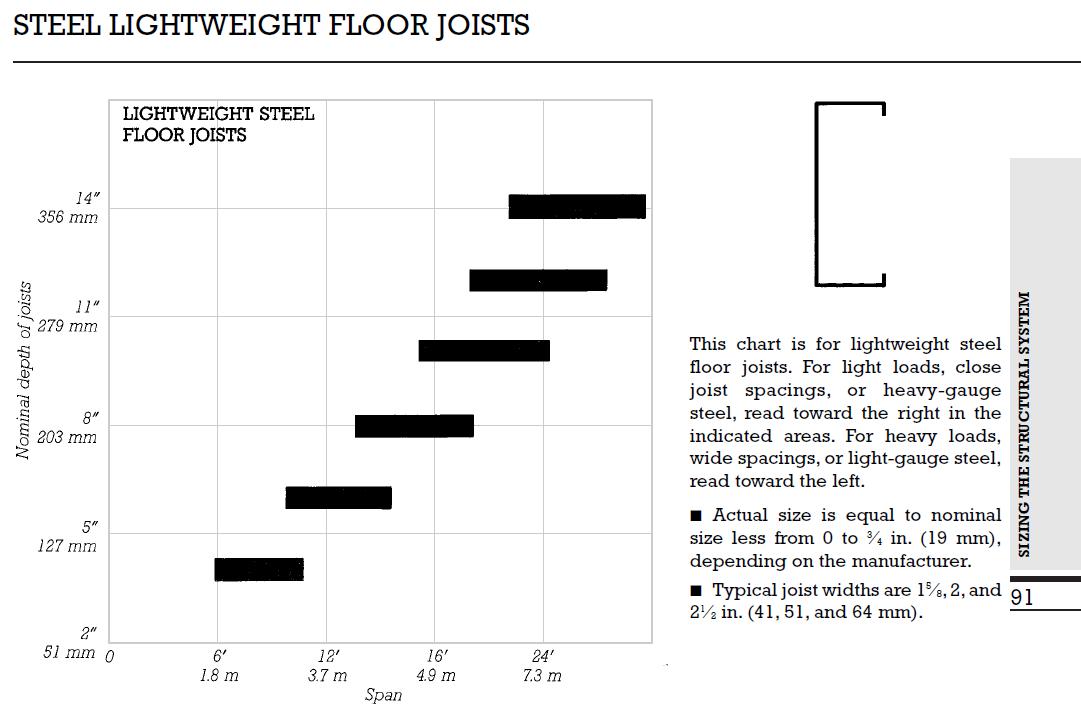

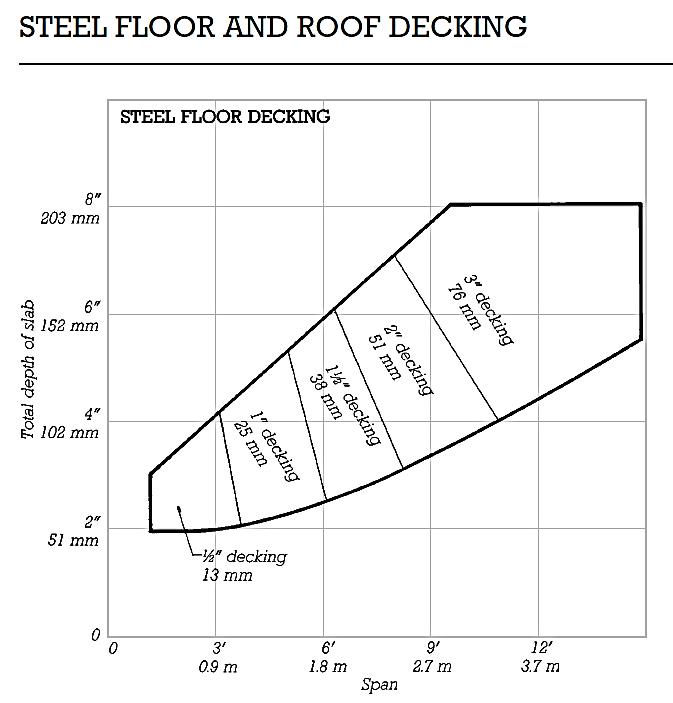

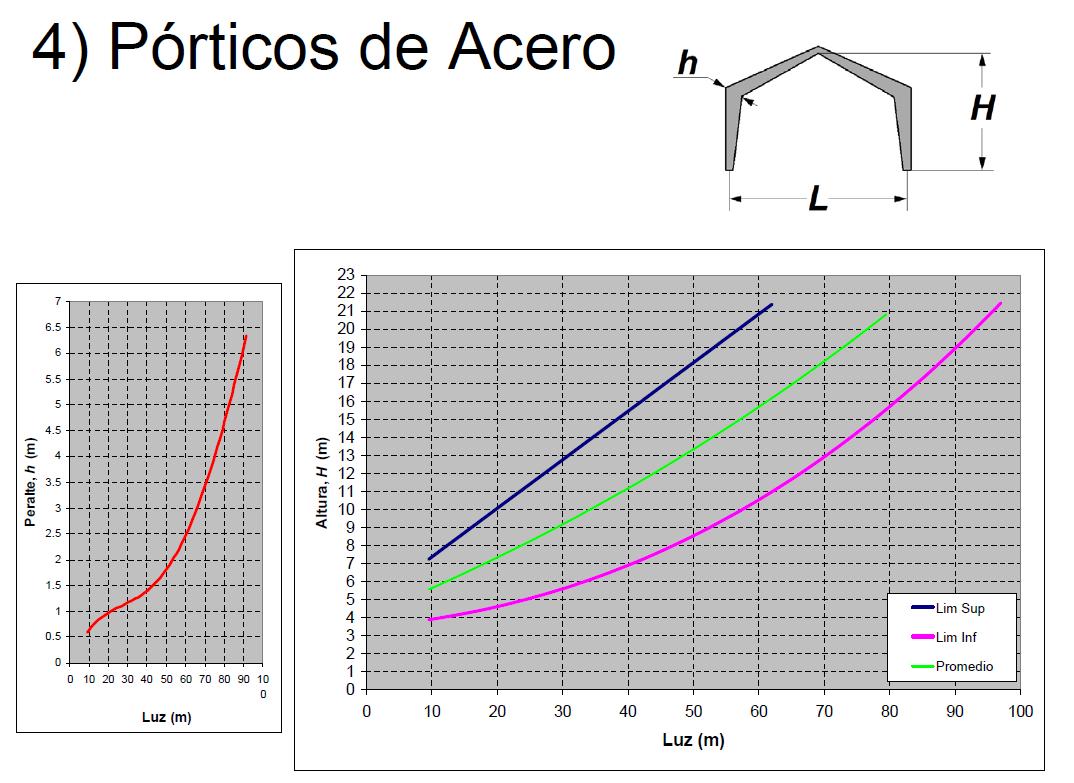

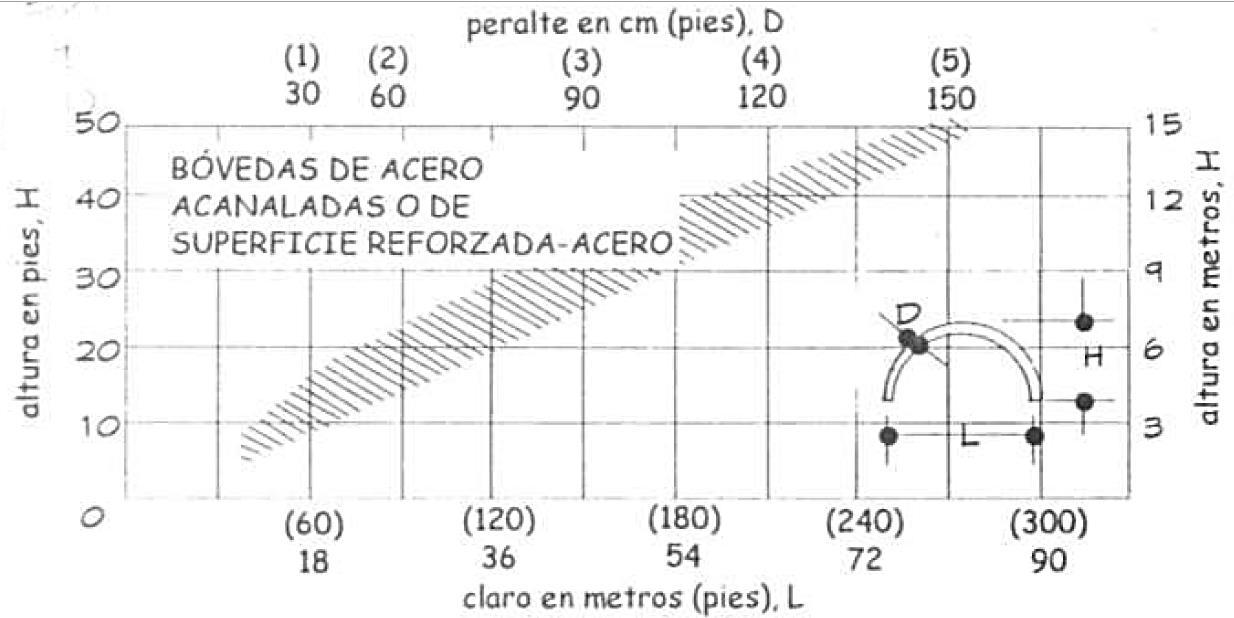

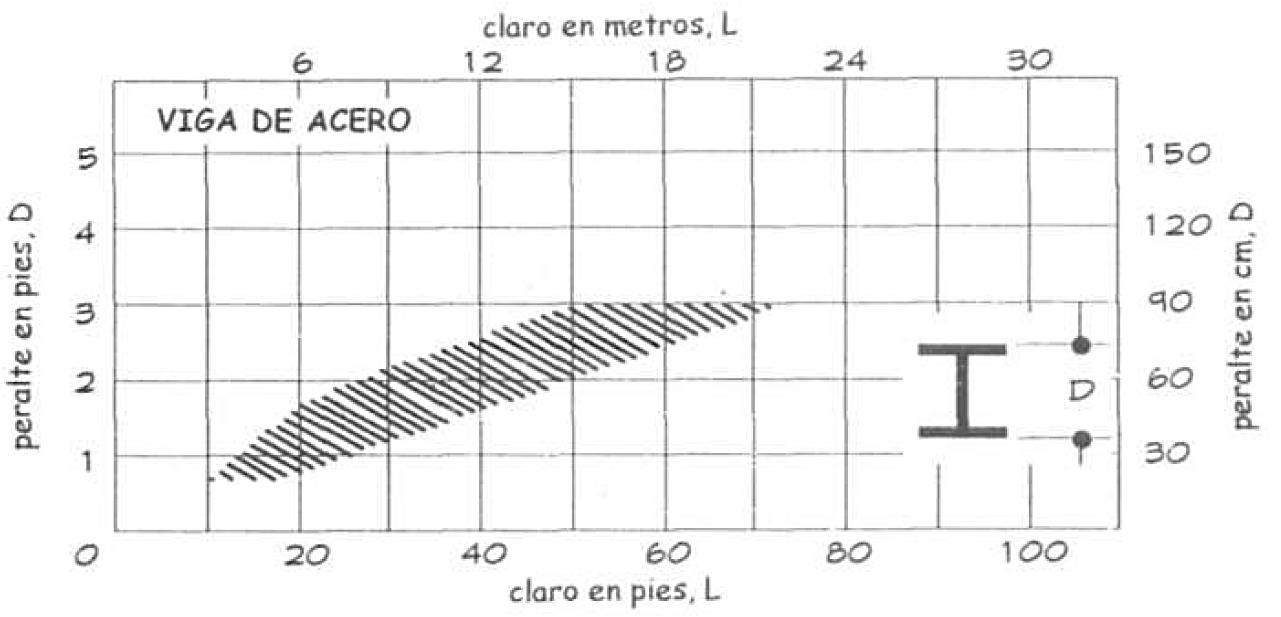

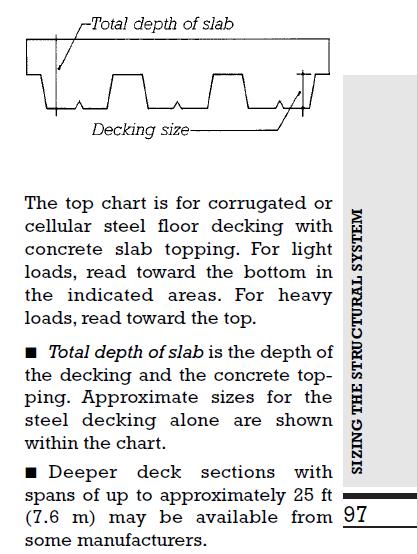

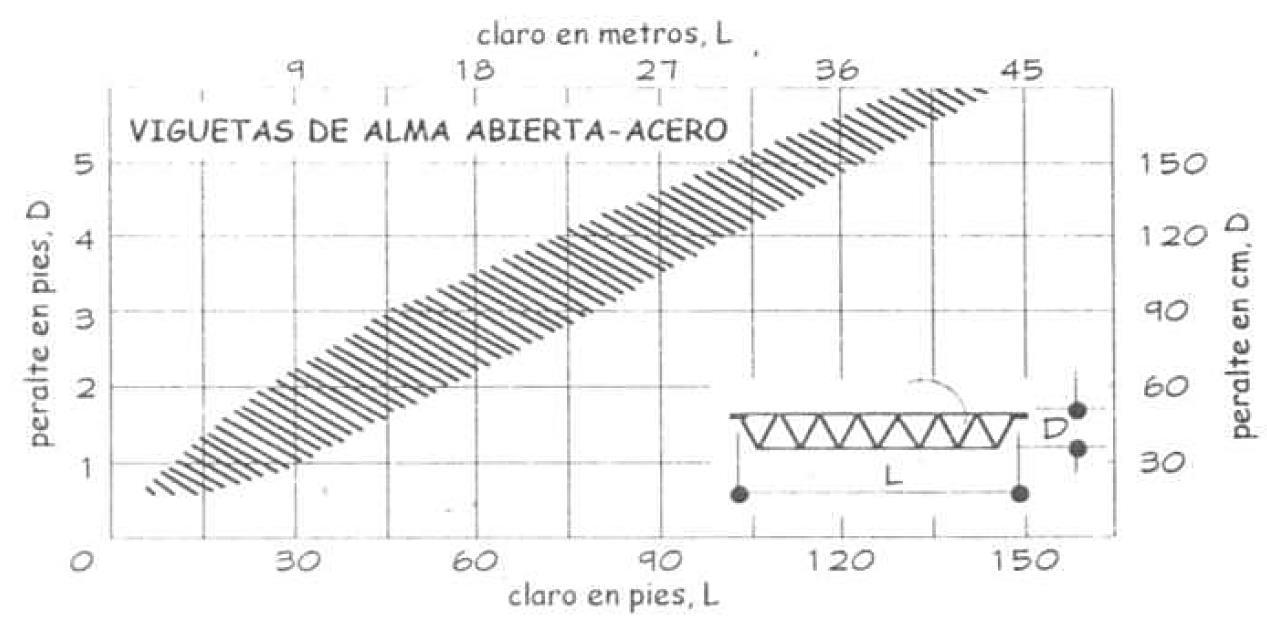

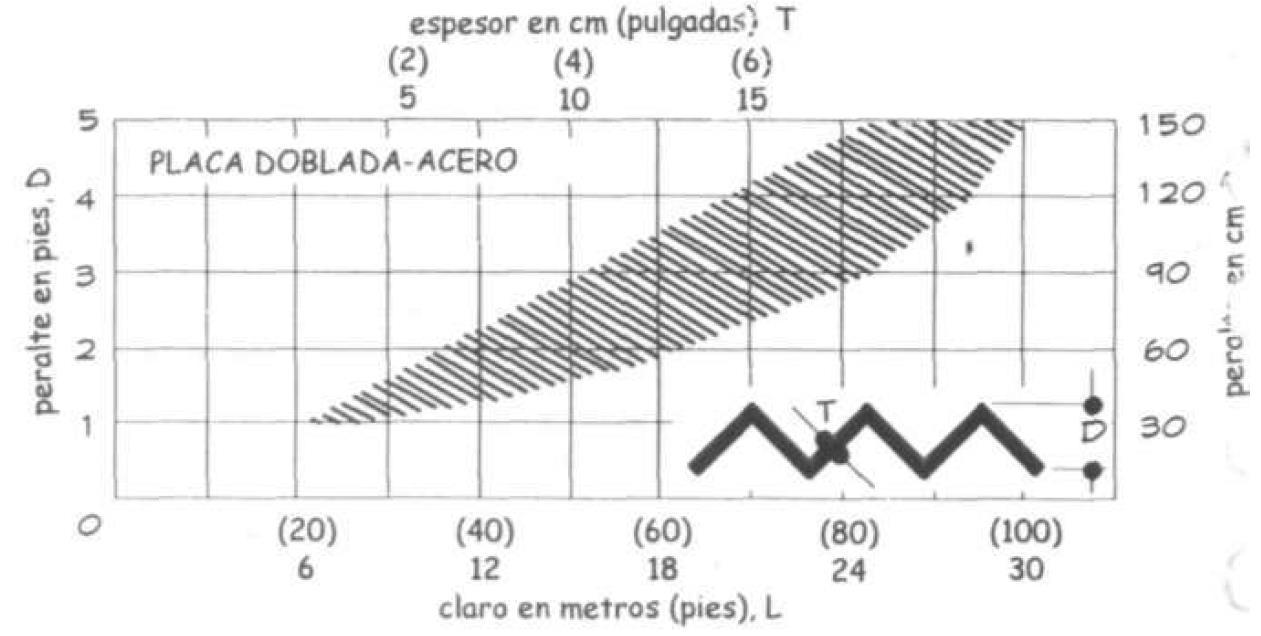

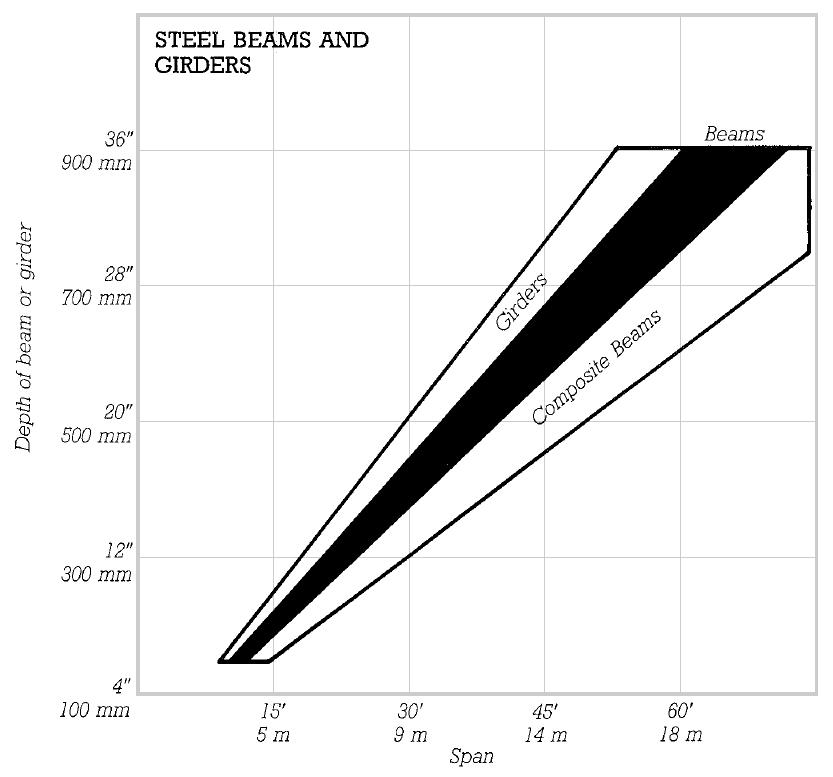

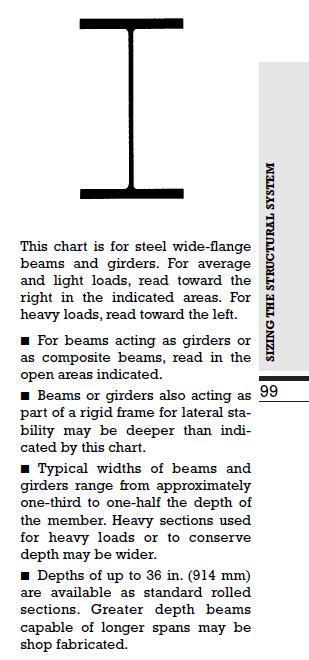

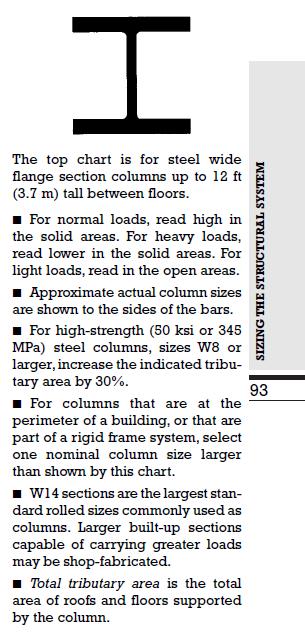

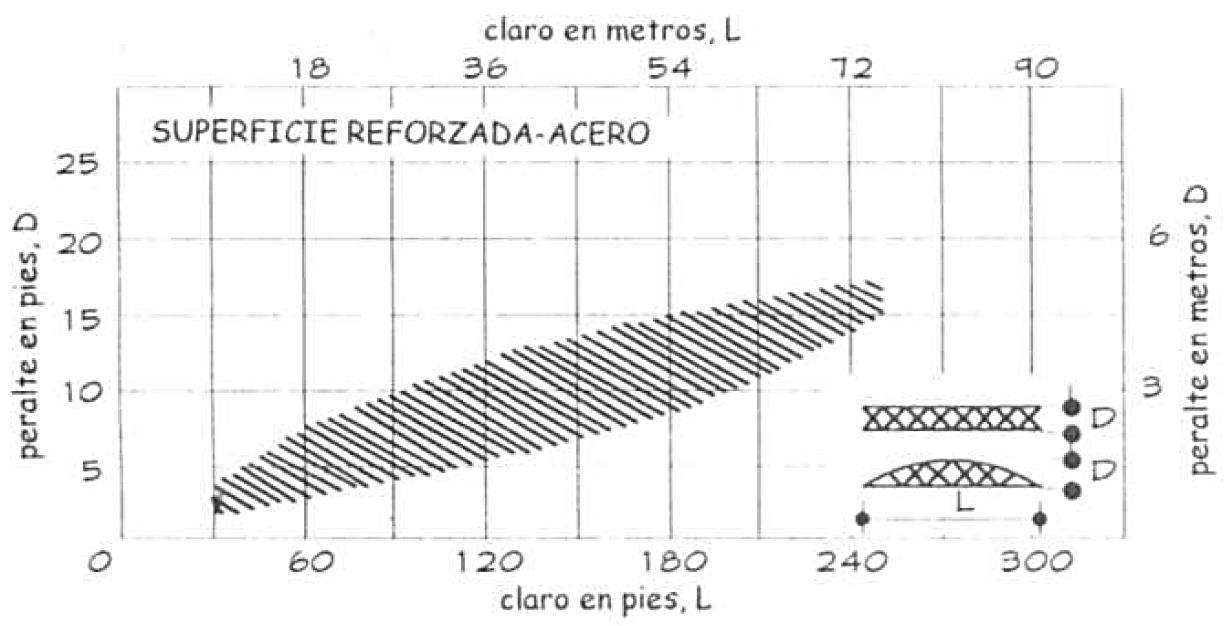

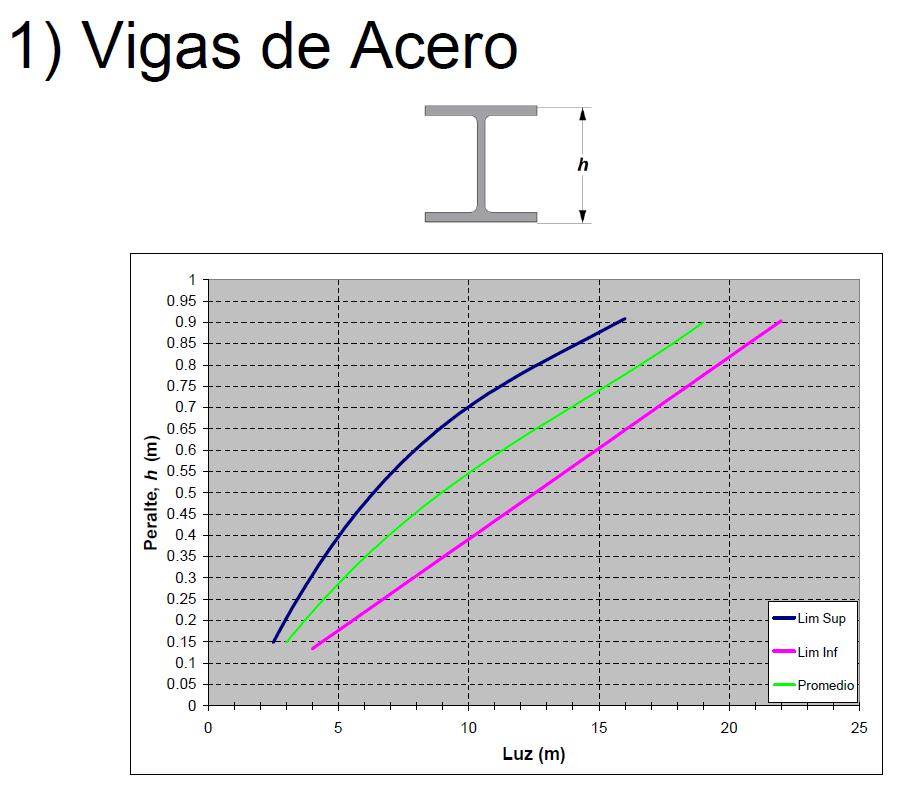

Características del material y predimensionamientos básicos. PARA LA CLASE DE SISTEMAS ESTRUCTURALES 4
(Sistemas Estructurales Livianos)
Sección ingeniero Stolz MA 2022

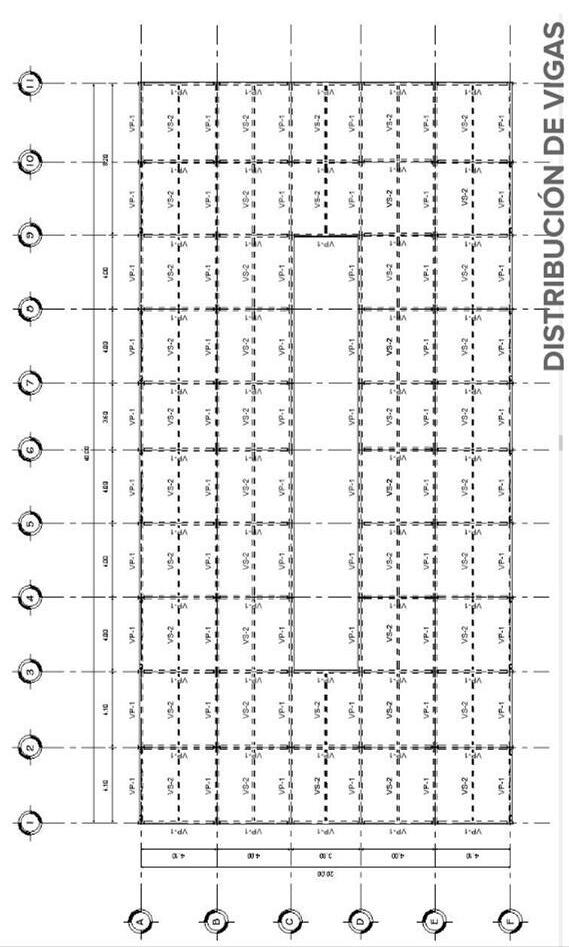

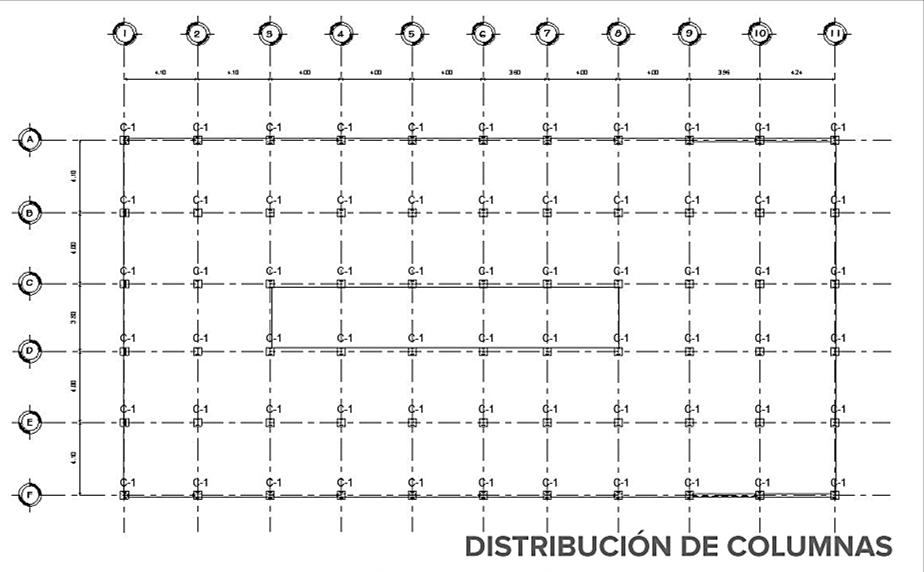

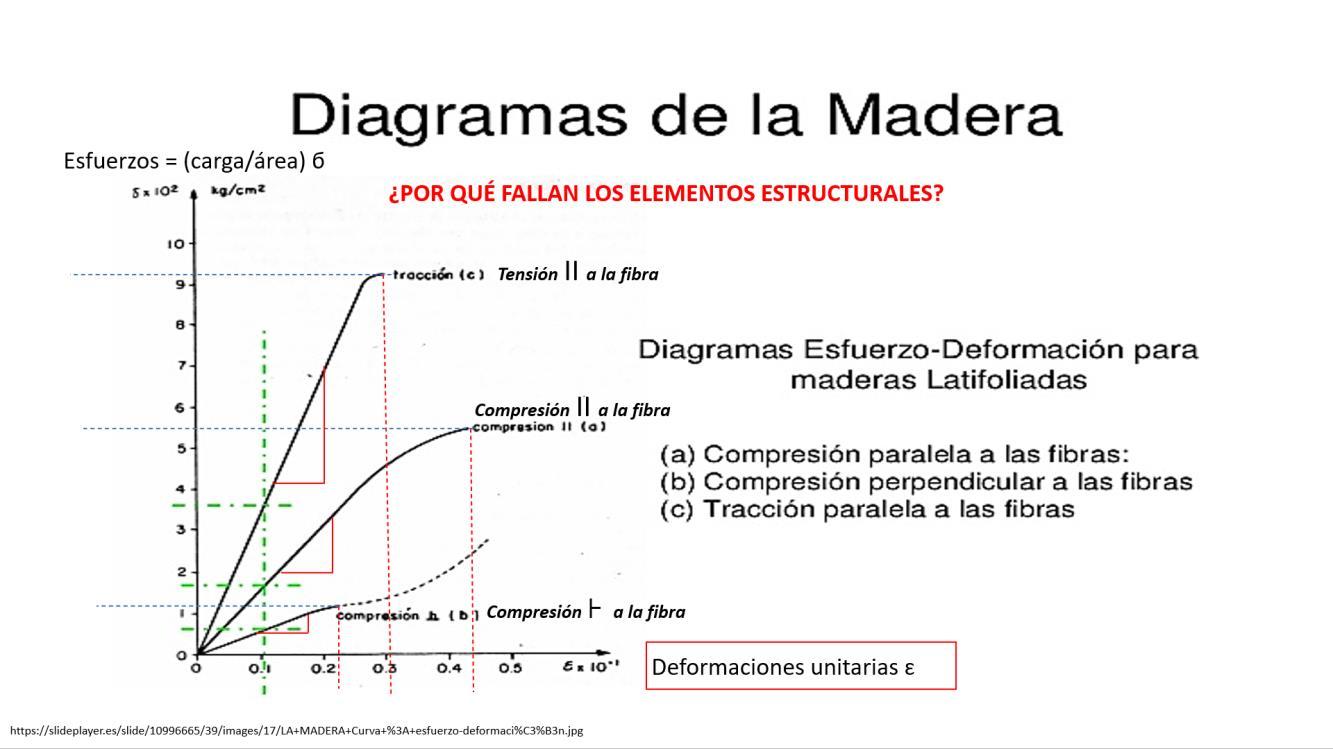

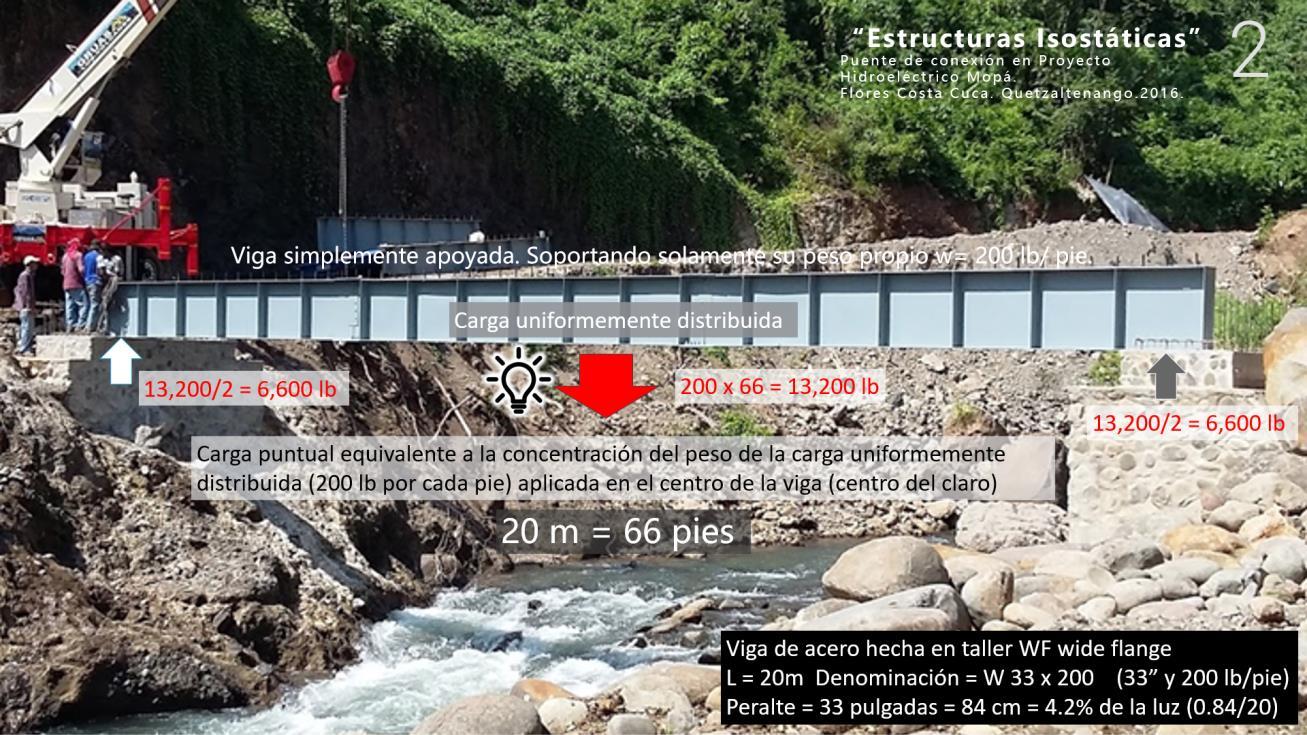

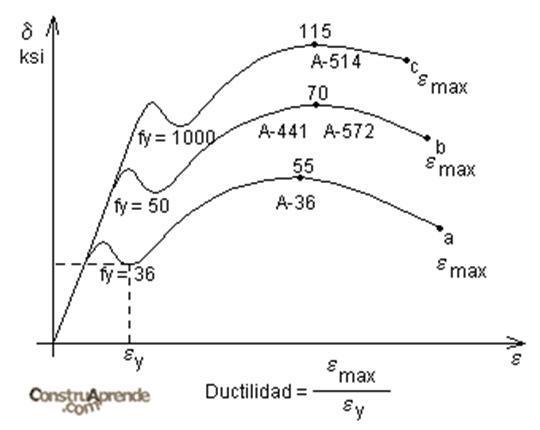

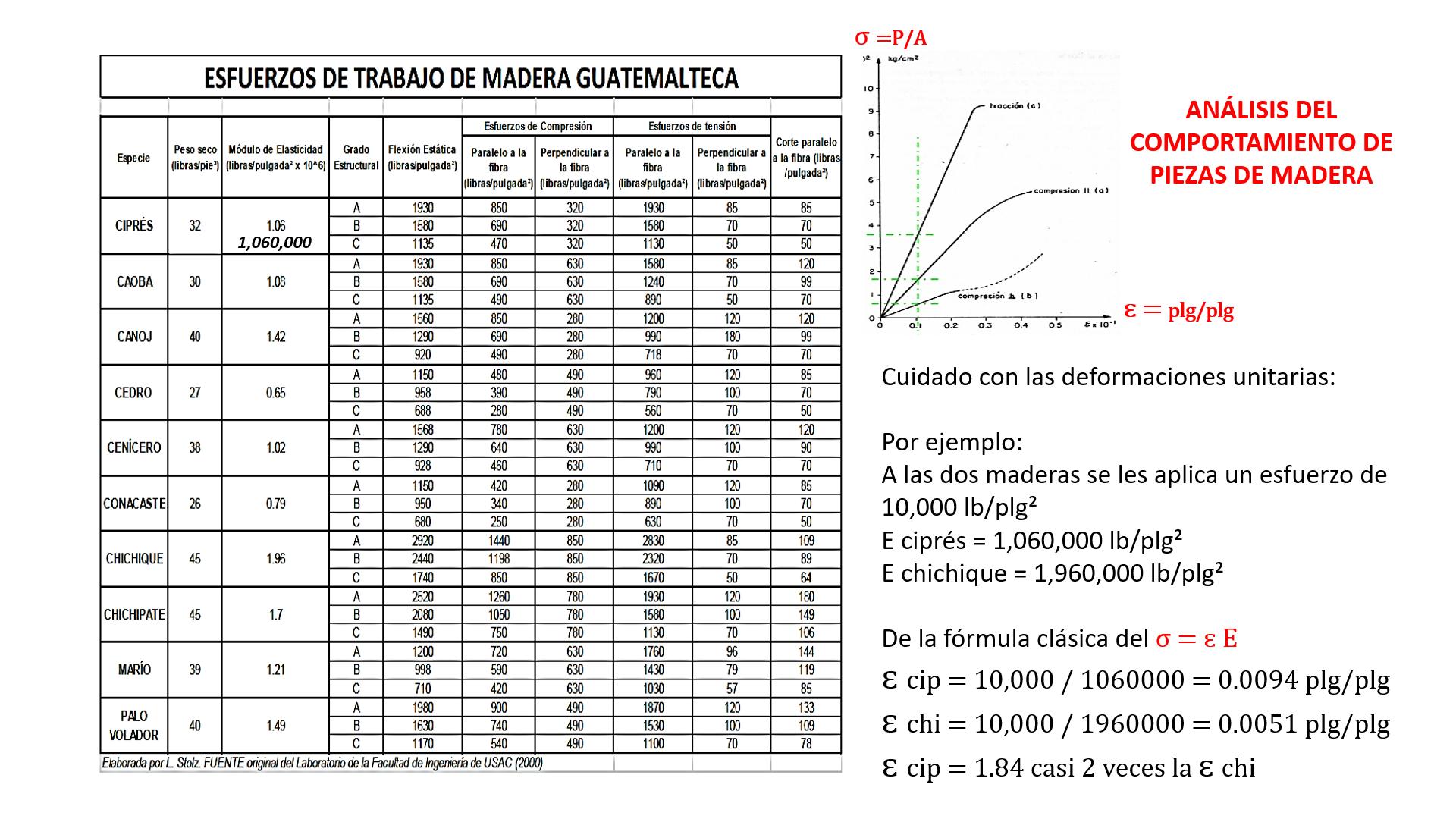

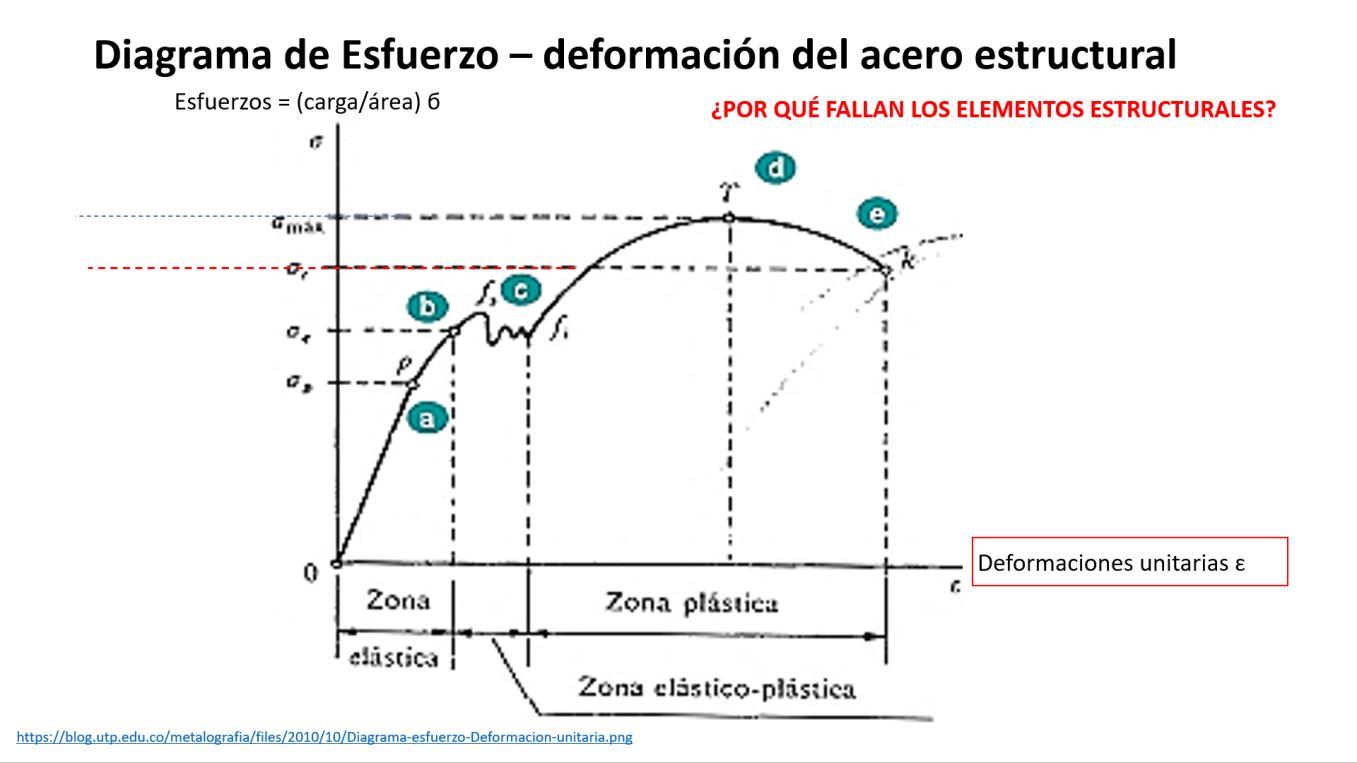

) Diagramas de esfuerzo – deformación de la madera versus el acero estructurales Comportamientos ante las cargas aplicadas Esfuerzos en la zona elástica Zonas de transición Esfuerzos de rotura Estructuras isostáticas.
Cálculo de efectos internos V, M, deflexiones para sistemas de vigas hiperestáticas Método de los coeficientes.

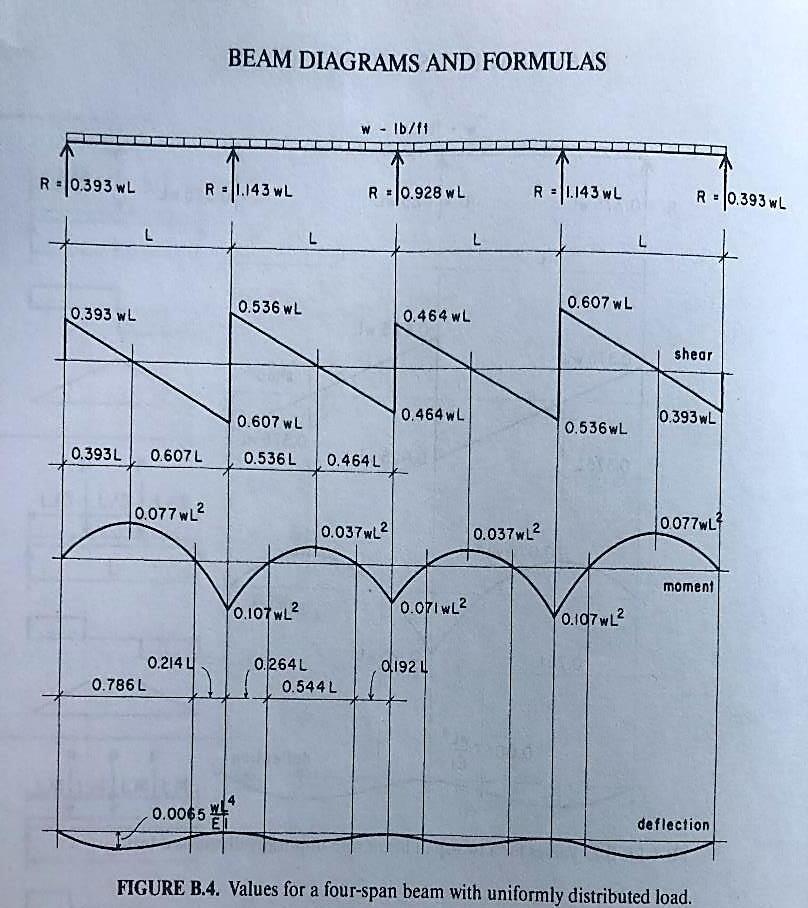

MÉTODO DE LOS FACTORES EN VIGAS CONTINUAS:
CARGAS UNIFORMEMENTE DISTRIBUIDAS EN TODOS LOS TRAMOS E IGUALES.
VIGA DE DOS TRAMOS
Y TRES APOYOS

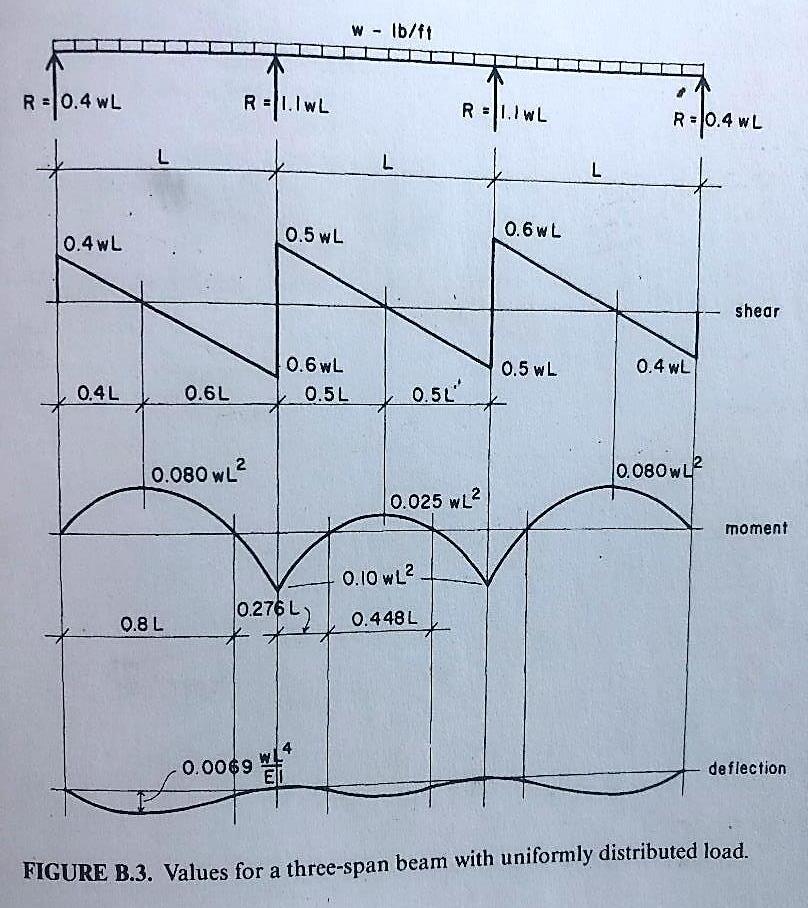

VIGA DE TRES TRAMOS
Y CUATRO APOYOS
VIGA DE CUATRO TRAMOS Y CINCO APOYOS

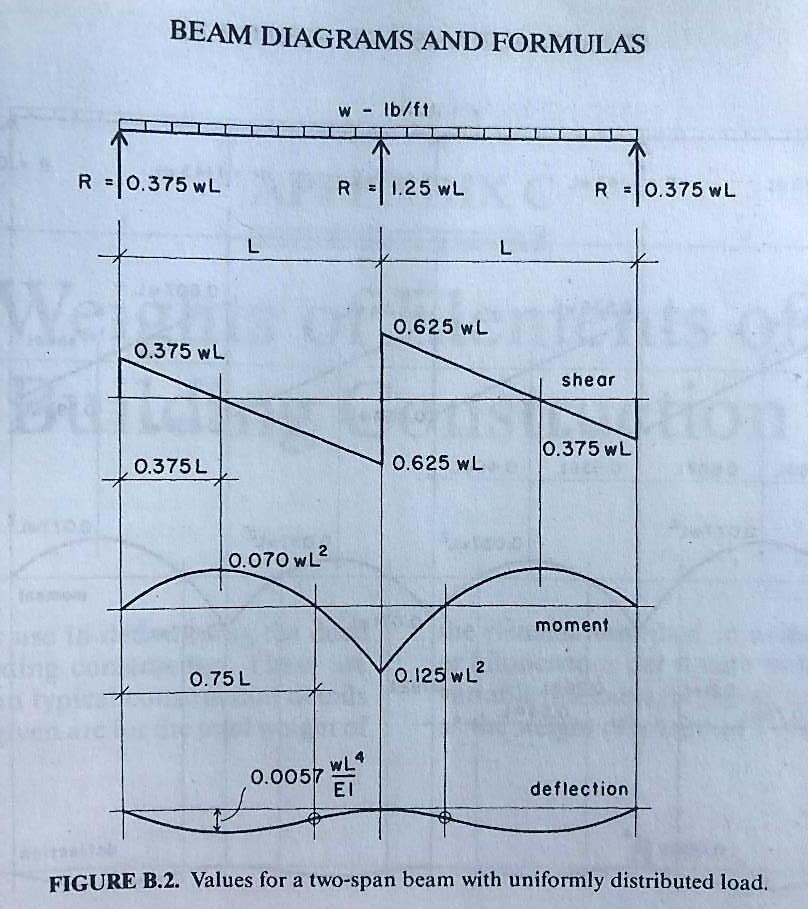

ILUSTRACIÓN DEL MÉTODO: VIGA CONTÍNUA DE DOS TRAMOS Y TRES APOYOS.
VA = VC = 0.375 x 200 x 30 = 2,250 lb (considerado en valor absoluto)
VB IZQUIERDA = VB DERECHA = 0.625 x 200 x 30 = 3,750 lb
comprobación: |VB IZQUIERDA| + |VB DERECHA| =
MOMENTOS FLEXIONANTES (lb-pie):
MA = MC = 0 (por las condiciones de apoyo)
MAB (a 11.25 izq) = MBC (a 11.25 der) = 0.07 x 200 x 30 x 30 = 12,600 lb-pie
MB (negativo: tensión arriba) = 0.125 x 200 x 30 x 30 = -22,500 lb-pie
DEFLEXIONES (pulgadas o pies):
ΛA = ΛC = 0 (por las condiciones de apoyo)
DEFLEXIÓN MÁXIMA donde V=0 = M máx
Λ = [(0.0057 x 200 x 30 x 30 x 30 x 30 /12)]/EI = 76,950 / EI
E (lb/plg²) e I (plg⁴)
)

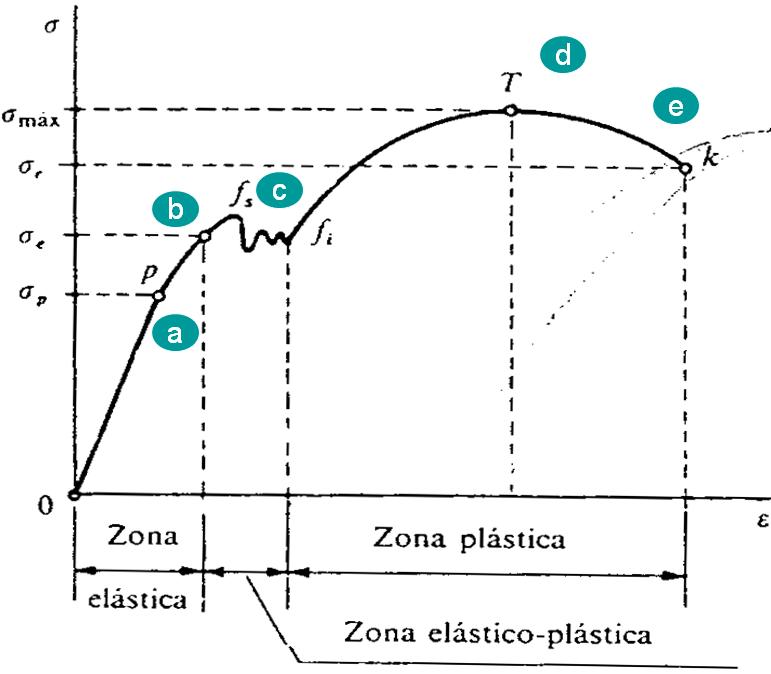

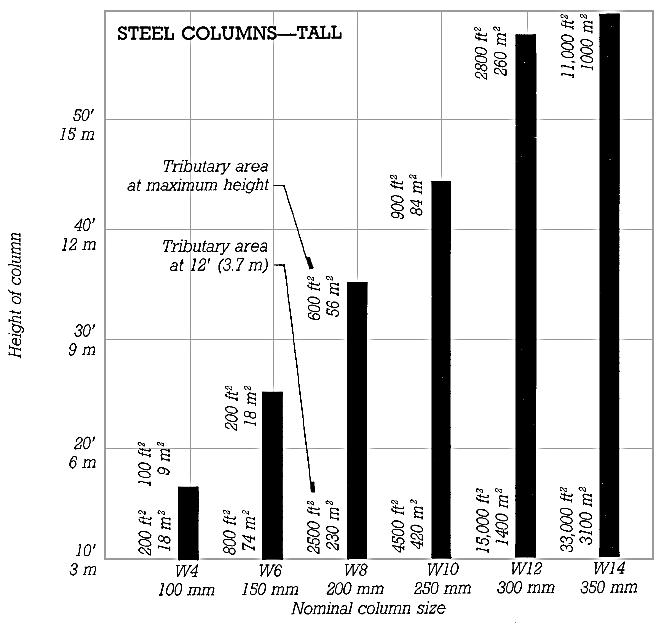

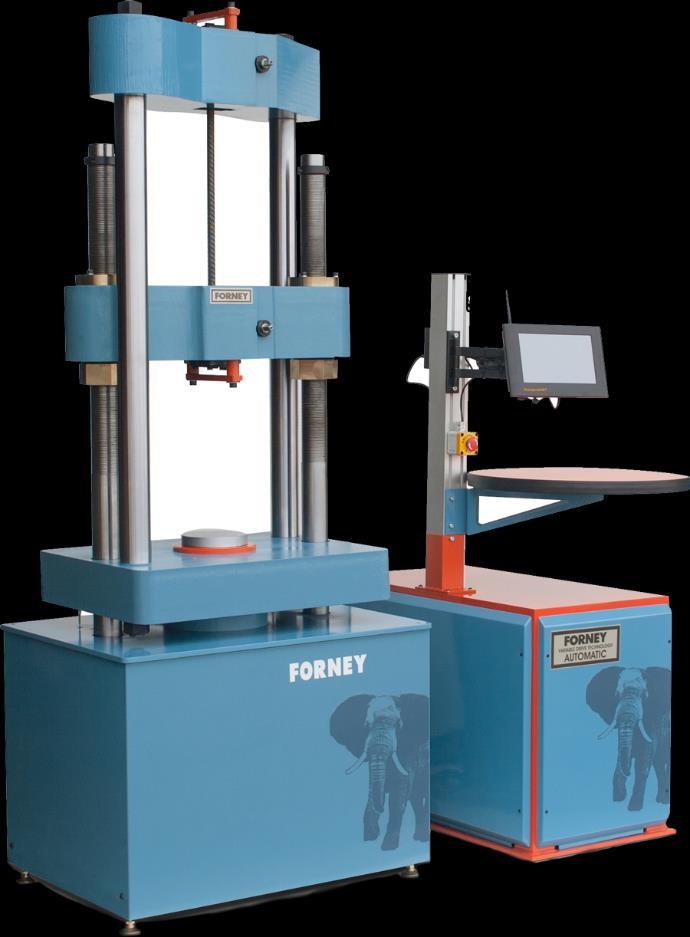

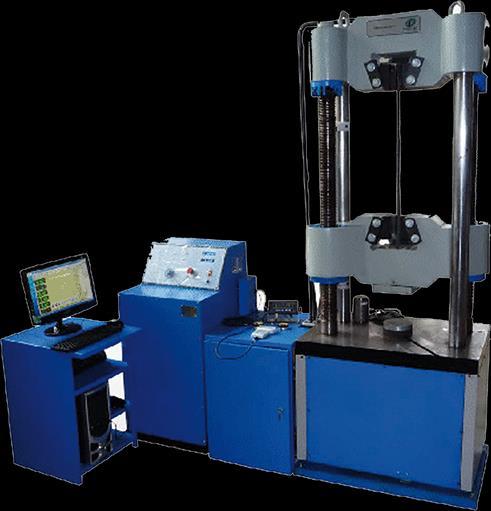

Generalidades del acero estructural Marco histórico de fabricación y aplicación Características físico químicas del material. Comportamiento en la curva de esfuerzo –deformaciones unitarias. Pruebas de laboratorio (Estricción) Predimensionamientos básicos de elementos estructurales.
CRONOLOGÍA CR
1824: CP Aspdin
1857: As corrugado

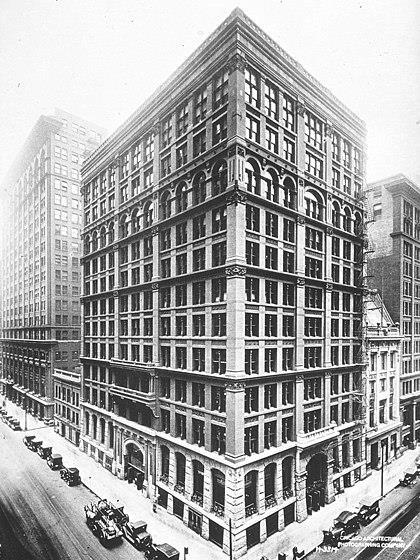

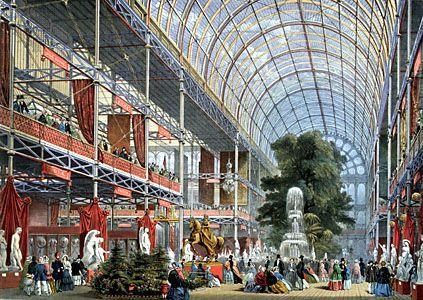

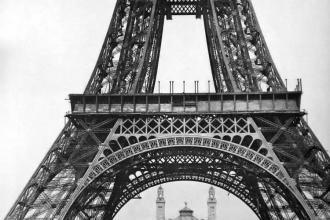

1900: Villa Hennebique
1903: Ingalls Building
Elaceroestructural
Características básicas del acero al carbono.
Acero de Construcción (estructural), Inoxidables, eléctricos, otros.
99% del acero producido por la humanidad, ha sido reciclado.
Aumenta la resistencia a Tensión, y la fragilidad en frío. Reduce la tenacidad y y la ductilidad. Acero corrugado para concreto reforzado y construcción en acero.
CONTEXTO

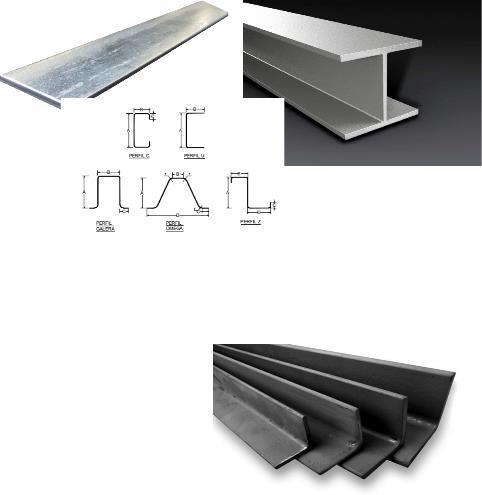

A36: Formas estructurales y placas
A53: Tubería y tubería structural, (baja aleación alta Resistencia) A572, A913, A992, otros.
E mín= 250 Mpa
Límite de Resistencia: 400-550 Mpa
Admite muy bien la soldadura.
Megapascales divididos por 0.007 para obtener lb/plg²
