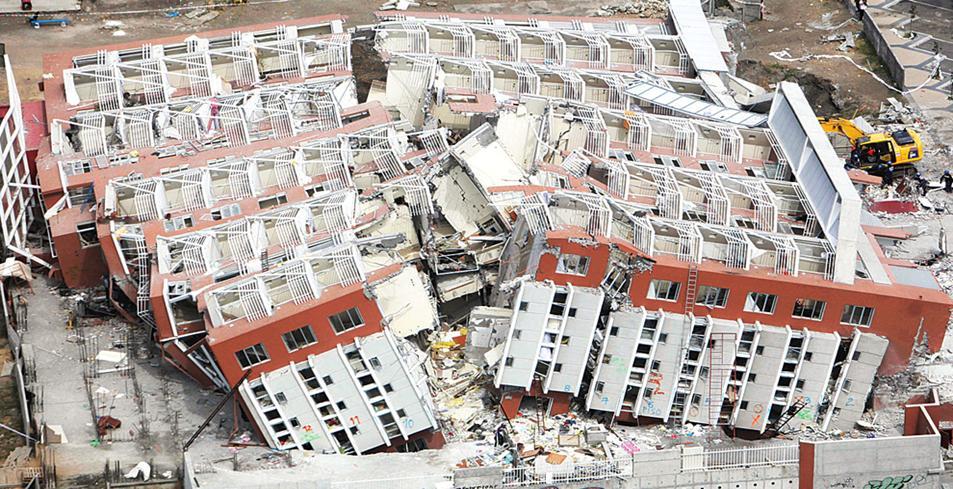

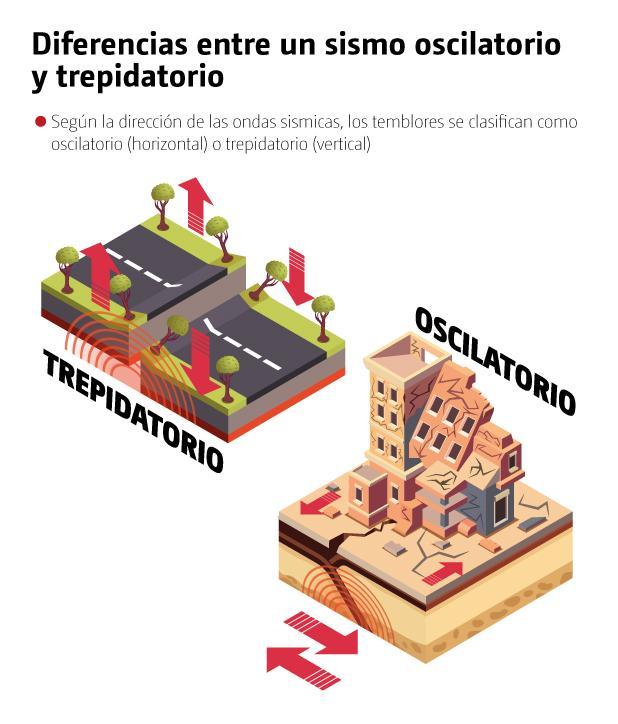

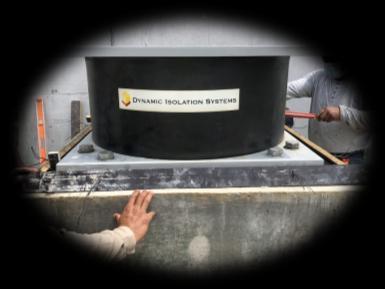

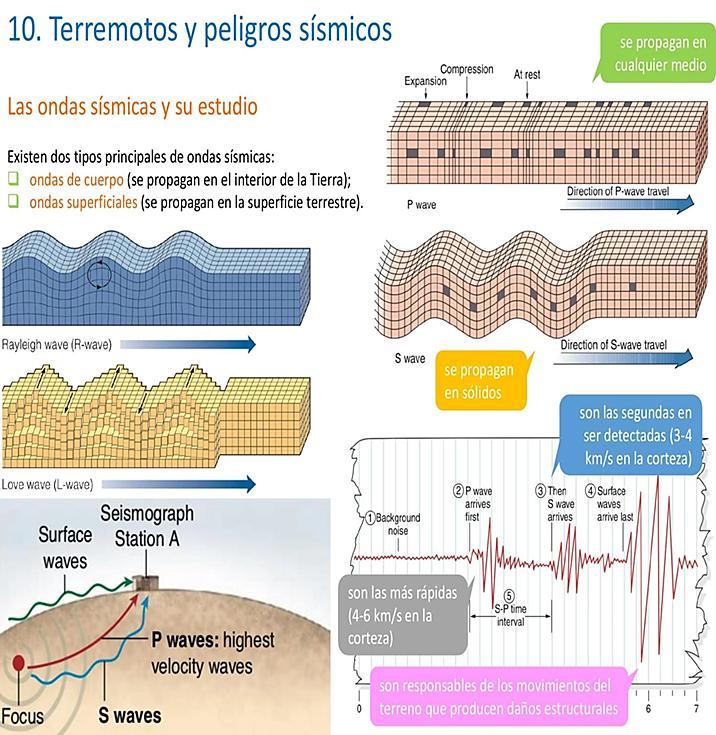

“Una pregunta frecuente sobre sismos trepidantes (vibración vertical) y sismos oscilantes
Los sismos en general pueden producir ambas vibraciones, pero las verticales trepidantes se sienten primero porque viajan más rápido (unos 8 km/seg) aunque también se disipan rápido y a veces no se llegan a sentir en el sitio donde está.
(En cambio) Las ondas oscilantes más lentas (unos 6 km/seg) llegan después; se disipan más lento y se sienten a mayor distancia.
En un sismo intenso: ¿Cuáles causan más daño? Las oscilantes; las trepidantes son “escandalosas”, pero “menos dañinas.” ”
Doctor Héctor Monzón Director de Comités técnicos de AGIES
Introducción
Marco normativo sísmico en Guatemala
Normas de Seguridad Estructural (NSE)
Emitidas por la Asociación Guatemalteca de Ingeniería Estructural y Sísmica (AGIES), son el estándar técnico utilizado por ingenieros estructurales, municipalidades y entidades de supervisión.
NSE 1 – Generalidades Administración de normas, supervisión técnica, alcances y principios generales.

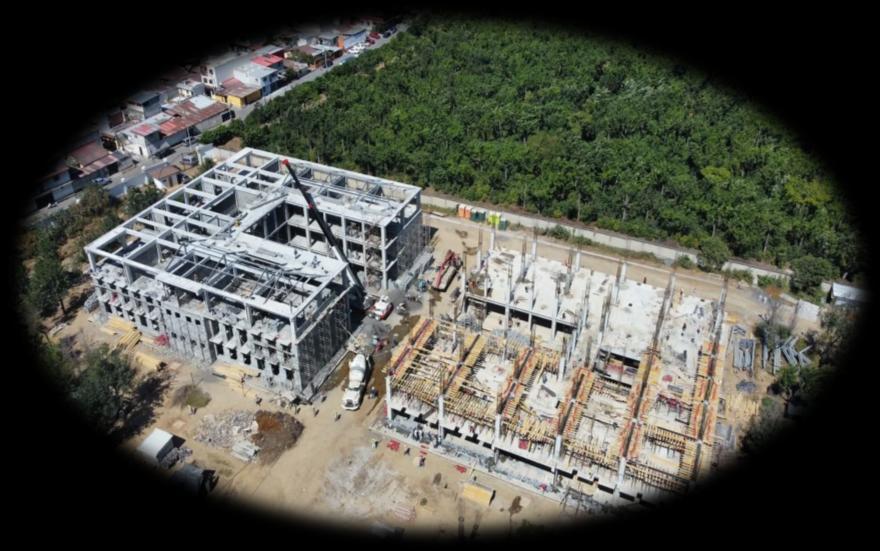

NSE 3 – Diseño Estructural de Edificaciones Bases del diseño estructural, cargas sísmicas, metodologías de análisis, requisitos de desempeño.
Aspectos sísmicos (dentro de NSE) Nivel de Protección Sísmica (NPS), índice de sismicidad, parámetros para definir cargas sísmicas.
2018
2024
normativas de seguridad estructural

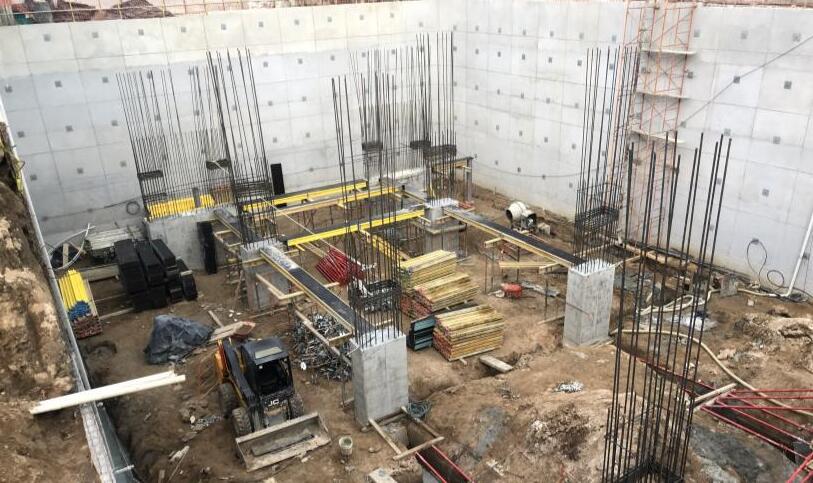

2.0 CARGAS MUERTAS
2.2 Peso de materiales y contenidos

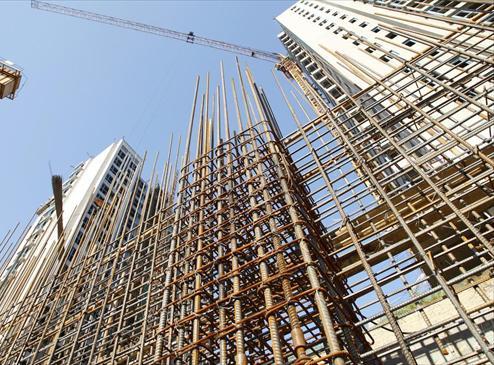

2.3 Peso propio de la estructura
2.4 Cargas muertas superpuestas
2.4.2 Pisos

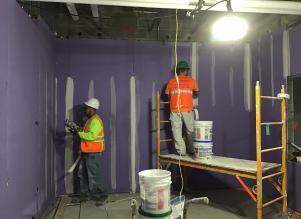

2.4.3 Tabiques y particiones
2.4.4 Fachadas y cerramientos perimetrales
2.5 Cargas especiales

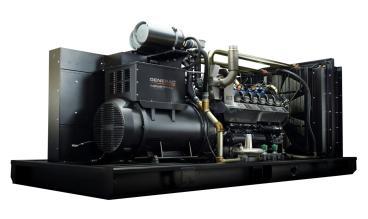

2.5.2 Equipos pesados y cargas especiales
2.5.3 Equipos fijos
Capítulo 2: Cargas muertas
2.1 “Las cargas muertas comprenden todas las cargas de elementos permanentes de la construcción. Incluyen, pero no necesariamente están limitadas al peso propio de la estructura, pisos, rellenos, cielos, vidrieras, tabiques fijos y equipo permanente rígidamente anclado a la estructura. ”
2.5.4 Cargas móviles (permanentemente instaladas)
2.5.5 Fluidos
2.5.6 Cubiertas con vegetación
2.5.7 Paneles solares
Capítulo 3: Cargas vivas
3.1.1 “Las cargas vivas son aquellas producidas por el uso y la ocupación de la edificación. En general su intensidad estará establecida por norma. ” Comentario 3.1.1
Las cargas vivas son generalmente empíricas, basadas en criterios de ingeniería de larga trayectoria; algunas veces pueden tener una base estadística pero con dispersiones muy amplias. Son transitorias con distribución cambiante.
3.0 CARGAS VIVAS
3.2 Cargas vivas especificadas
a) uniformemente distribuidas
b) cargas concentradas
c) cargas concentradas en parqueos
d) escaleras
e) cargas especiales y cargas de impacto
f) cargas vivas en cubiertas (no al público)
g) cargas vivas para cubiertas pesadas
h) cargas vivas sobre cubiertas livianas
i) cargas vivas especiales
j) carga parcial
3.3 Empuje en pasamanos y barandas
a) barandas y pasamanos = 100 kg/m
b) estadios y otros = 250 kg/m (h pasamanos)
c) sistemas de barreras de vehículos
3.4 Cargas de impacto

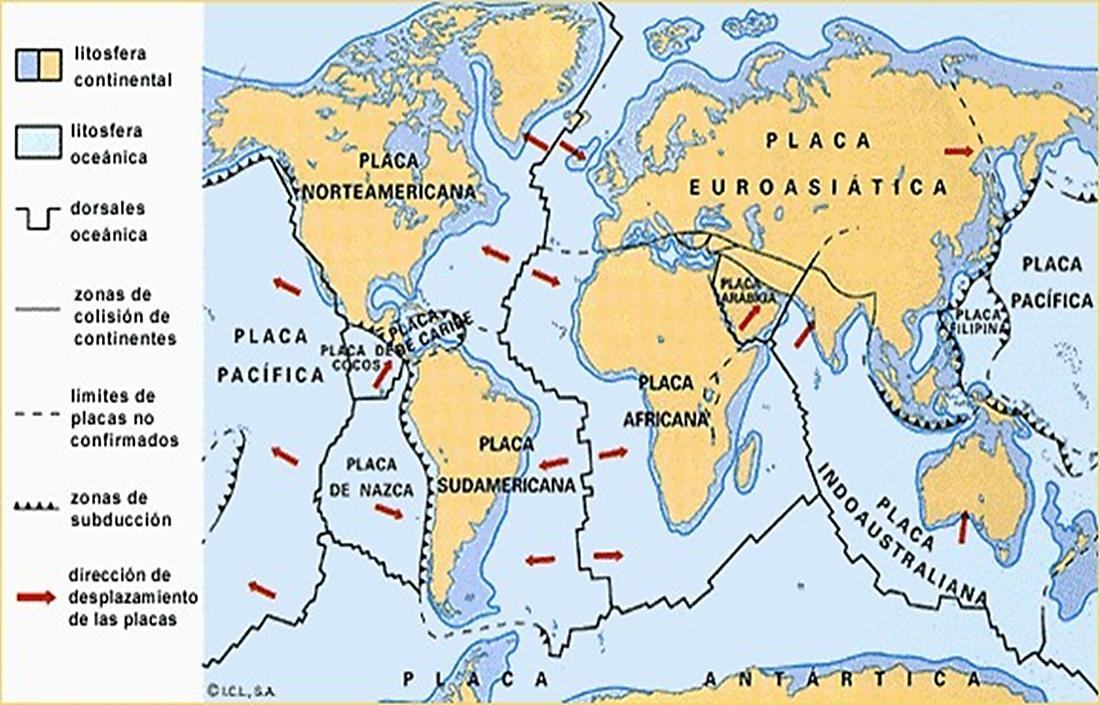

Capítulo 4: Aspectos sísmicos
“Origen de los sismos
En los lejanos días en que el gigantesco Kabraqan (hermano de Zipacná) recorría Mesoamérica haciendo que la tierra temblara constantemente a su paso, derrumbando las montañas grandes y las pequeñas.
Corazón del Cielo comisionó a los héroes gemelos Junajpú y Xbalamke para detener esos desmanes.
Los gemelos se las ingeniaron para derribar al gigante al pie de la más alta montaña; lo ataron de pies y manos y lo enterraron allí mismo.
Cesó la vibración constante; pero Kabraqan aún se reacomoda esporádicamente en su forzado encierro, por lo que aún hay temblores y terremotos de vez en cuando… ”
[Adaptado del Popol Vuh] AGIES, NSE2 4-1

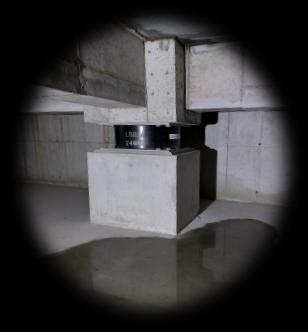

Capítulo 4: Aspectos sísmicos

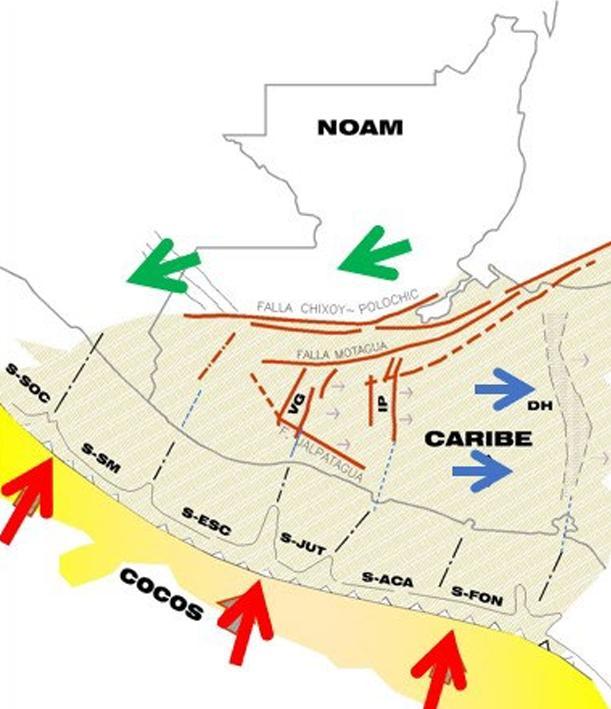

4.2.1 Índice de sismicidad
a) Incide sobre el nivel de protección sísmica que se hace necesario para diseñar la obra o edificación e incide en la selección del espectro sísmico de diseño.

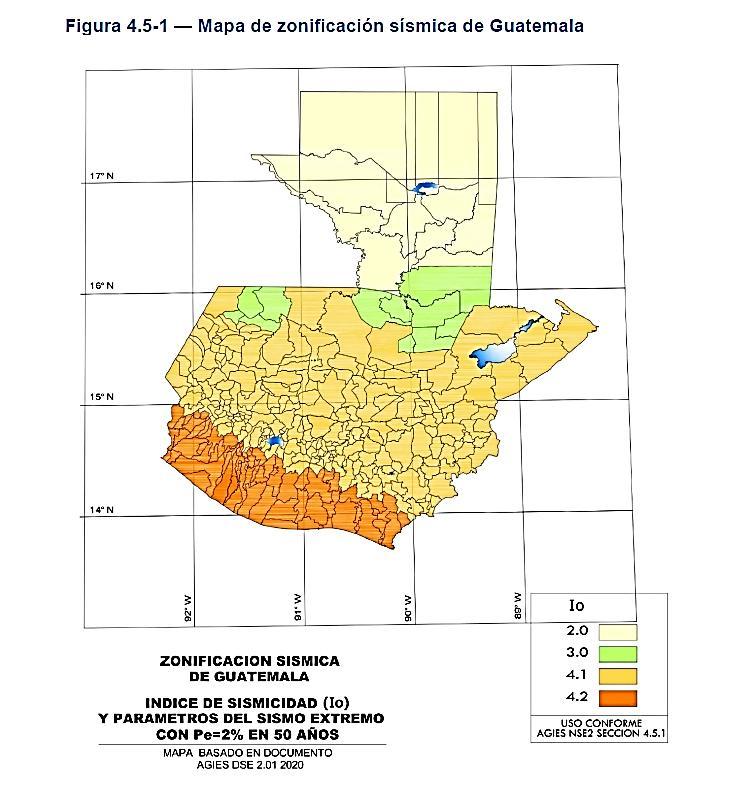

b) Para efecto de esta norma, el territorio de Guatemala se divide en macro-zonas de amenaza sísmica caracterizadas por su índice de sismicidad que varía desde Io = 2 a Io = 4.
Ver 4-2
Capítulo 5: Acciones del viento
Vientos y huracanes
Guatemala ha sido un país sin exposición a vientos huracanados de alta velocidad no obstante que la etimología de la palabra “huracán” sea indiscutiblemente maya: “hun rakán”, literalmente “una pierna”, tal vez en asociación a un tornado o torbellino, pero también tiene acepción de cosa grande y alta (L.E. Sam Colop 2008).
Escrito “Junraqan” en ortografía maya moderna. Una de sus manifestaciones es la poderosa deidad de una sola pierna, el Kawiil custodio de la dinastía real de Yax Mutal (Tikal).
En el Popol Vuh es Corazón del Cielo llamado Jun Raqan, cuyos varios aspectos son la tempestad, el relámpago y el trueno (Popol Vuh traducción de L.E. Sam Colop, 2008).
En todo caso es afortunado que Corazón del Cielo sea relativamente benevolente con el territorio de Guatemala
[Adaptado del Popol Vuh] AGIES, NSE2 5-1
Capítulo 5: Acciones del viento
5.2.2 Velocidad básica del viento
Es la velocidad de una ráfaga de más de 3 segundos de duración, medida a 10 metros sobre el nivel del suelo en un área con tipo de exposición C; la ocurrencia de la velocidad de ráfaga tendrá una probabilidad anual de ser excedida del 2%.
Para efecto de aclaraciones conceptuales:
Ver tipo de exposición en la página 5-2

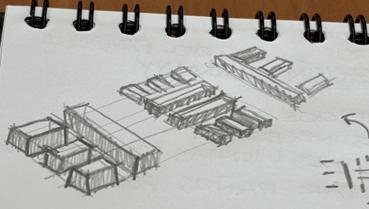

Laboratorio No.1 en clase
Trabajo en equipo (parejas) y JENGA
Metodología por utilizar
Aprendizaje basado en juegos (ABJ).
Se utilizarán torres construidas con piezas de madera con el juego de mesa JENGA o juegos equivalente.
Se desarrollará un laboratorio en clase cuyo objetivo es determinar la estabilidad o inestabilidad de una estructura con la aplicación de fuerzas de sismo idealizadas.
Imagen generada con DALL-E
Imagen generada por DALL-E (2025)
GRUPOS DE TRABAJO 2026
RÚBRICA DE CALIFICACIÓN
1. Justificación técnica = 40%
2. “unión” sin juntas = 20%
3. Separación con juntas (en planta y a mano) = 20%
