CUADERNO 3
COMPORTAMIENTO DE LOS MATERIALES 2026

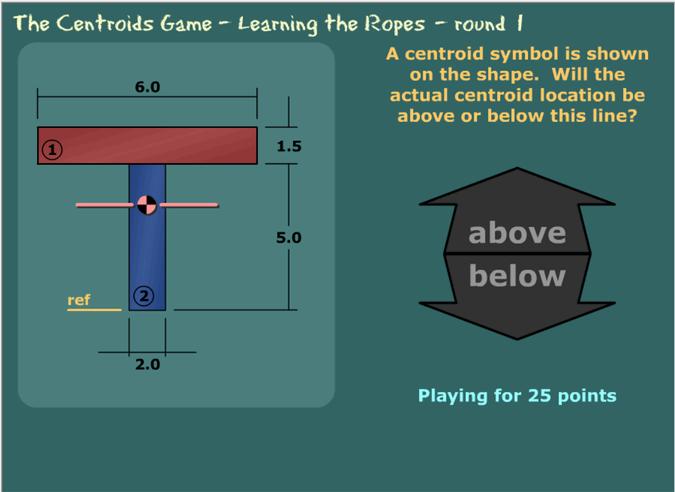

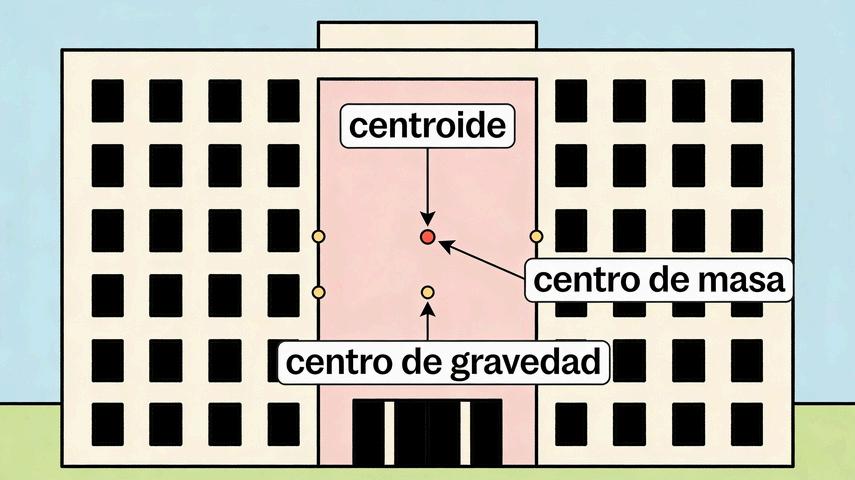

Tema 1: Relación entre estructura y propiedades de los materiales. Las variables importantes: Centro de gravedad. Cargas, área, tipos de esfuerzos. Aplicaciones en madera. trabajo en clase y casa.
Por Ing. Luis Stolz MA Martes, 20 de enero de 2026.
Introducción
Resumen de clases anteriores:
La madera: características: tablas madera
Lectura de tabla: Esfuerzos típicos
Ejercicio para obtener tamaño de pieza
Laboratorio No.1: Aplicaciones en madera
Parte 1: Palitos y uniones en plasticina
Parte 2: El puente de Da Vinci (video)
Trabajo sincrónico en grupo

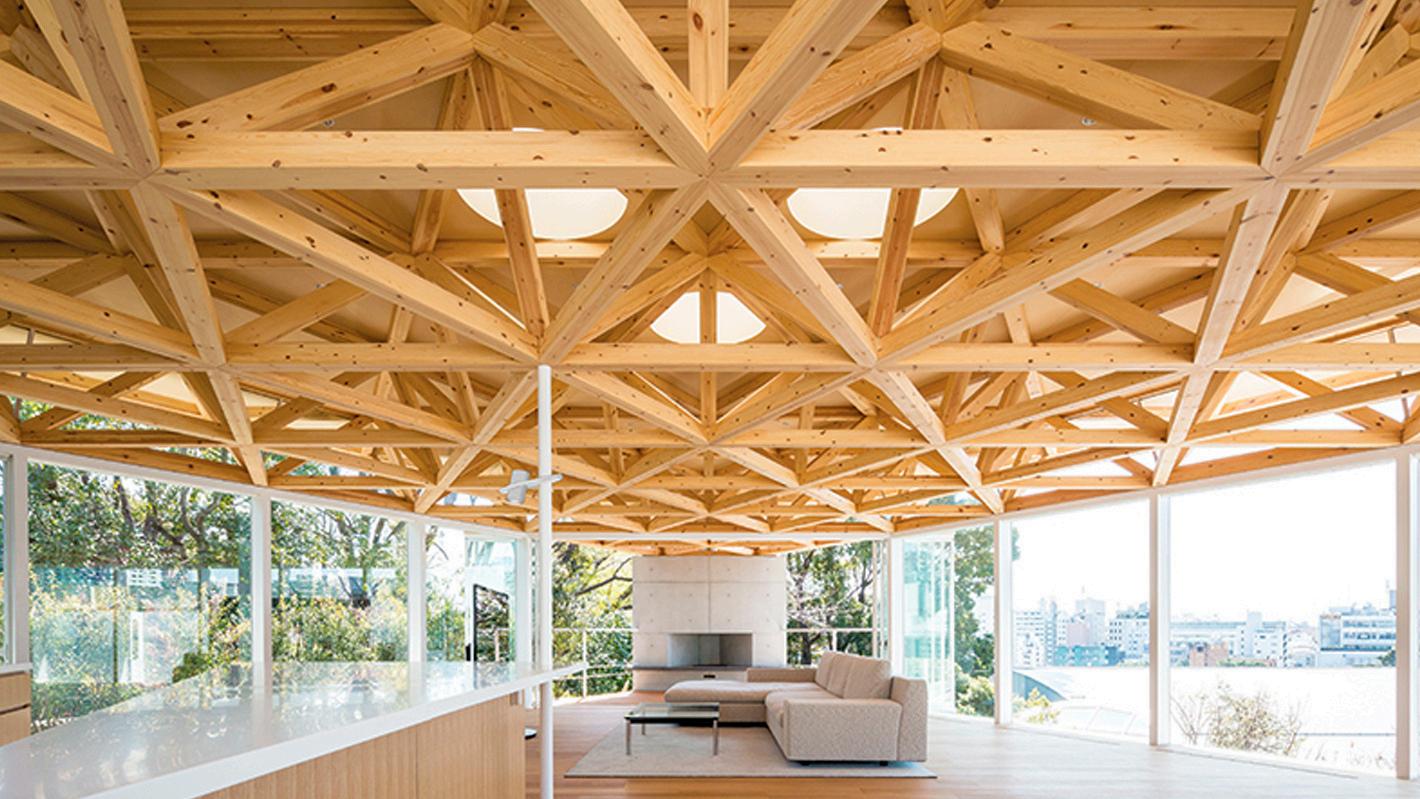

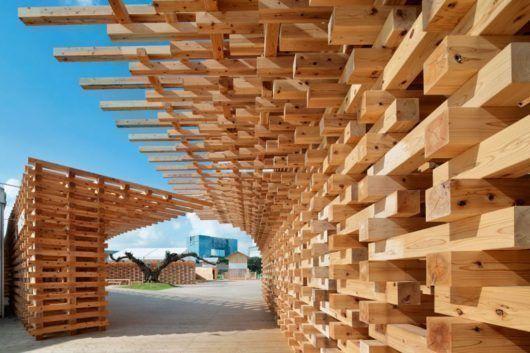

KengoKuma
ShigeruBan

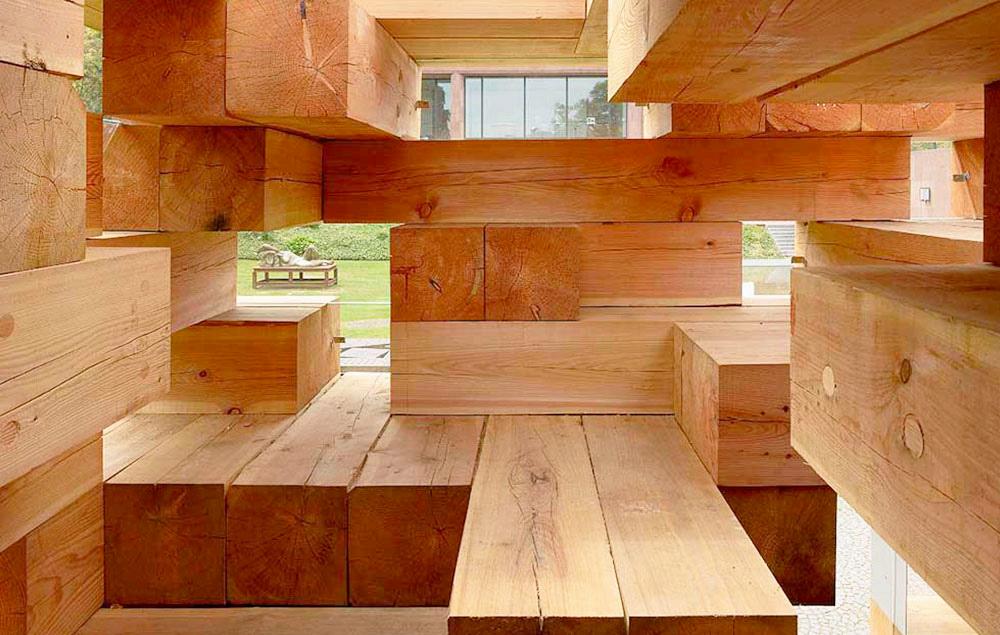

SouFujimoto
2) De clases anteriores

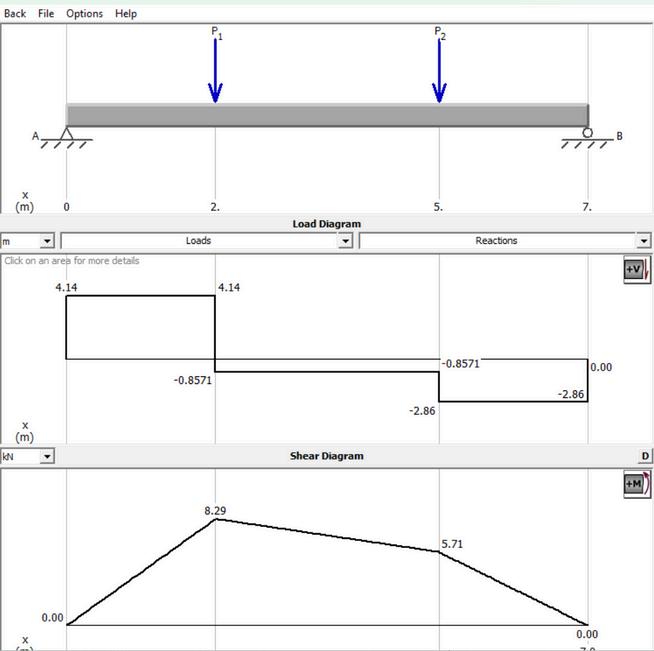

Idealización estática MD SOLIDS
Resultados para la sección de diseño

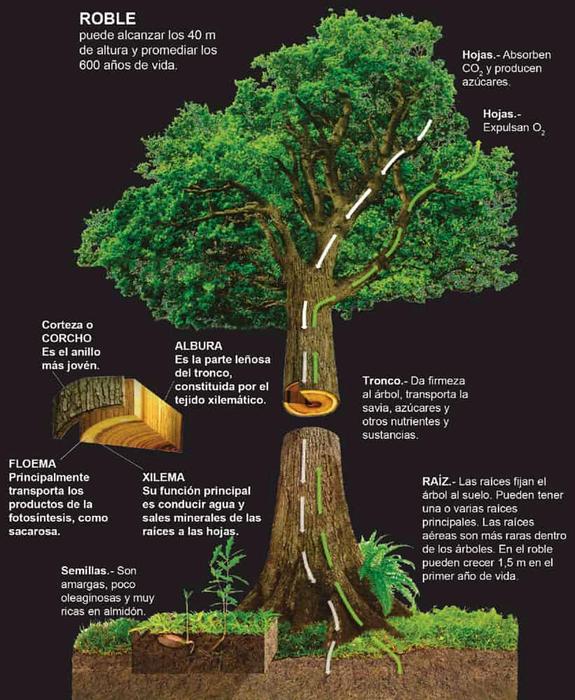

3) La madera como “ser vivo” y características

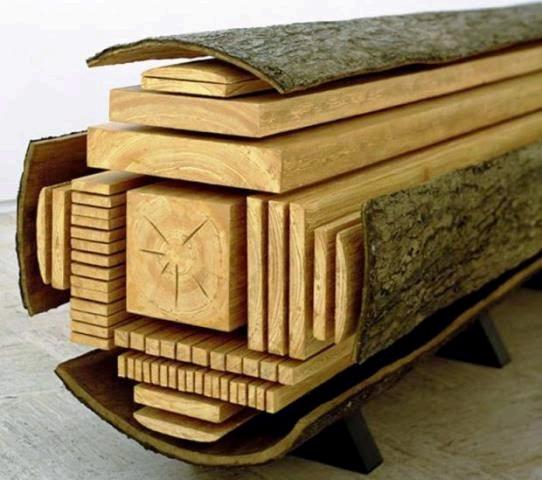

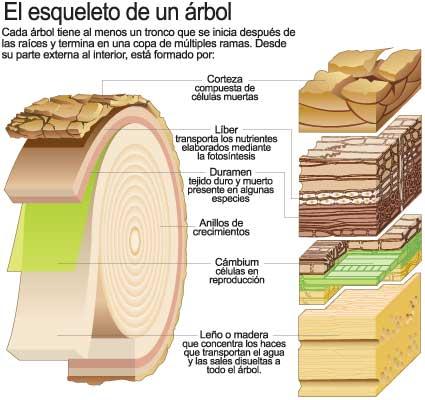

Al interior de la tabla
Diez especies
Peso seco (26-45 lb/p )3
E (0.65 - 1.96 x 10 lb/plg ) 6 2
Grado estructural: A -B -C

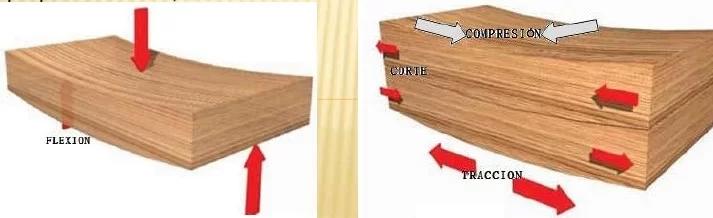

Flexiones estáticas
Esfuerzos de compresión
Esfuerzos de tensión

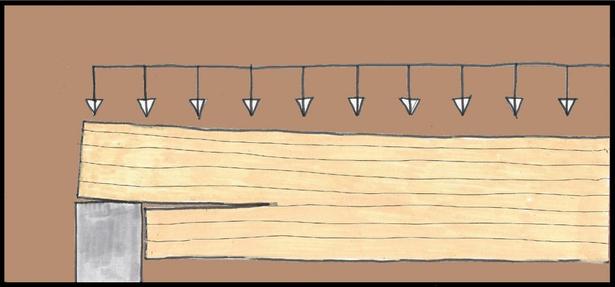

Corte paralelo a la fibra

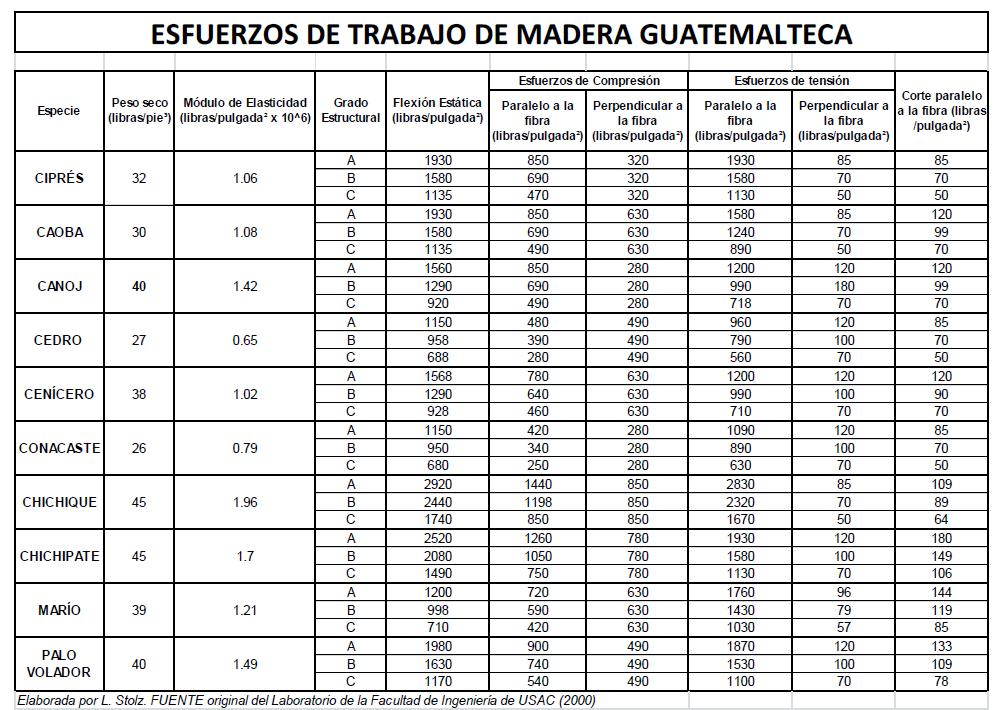

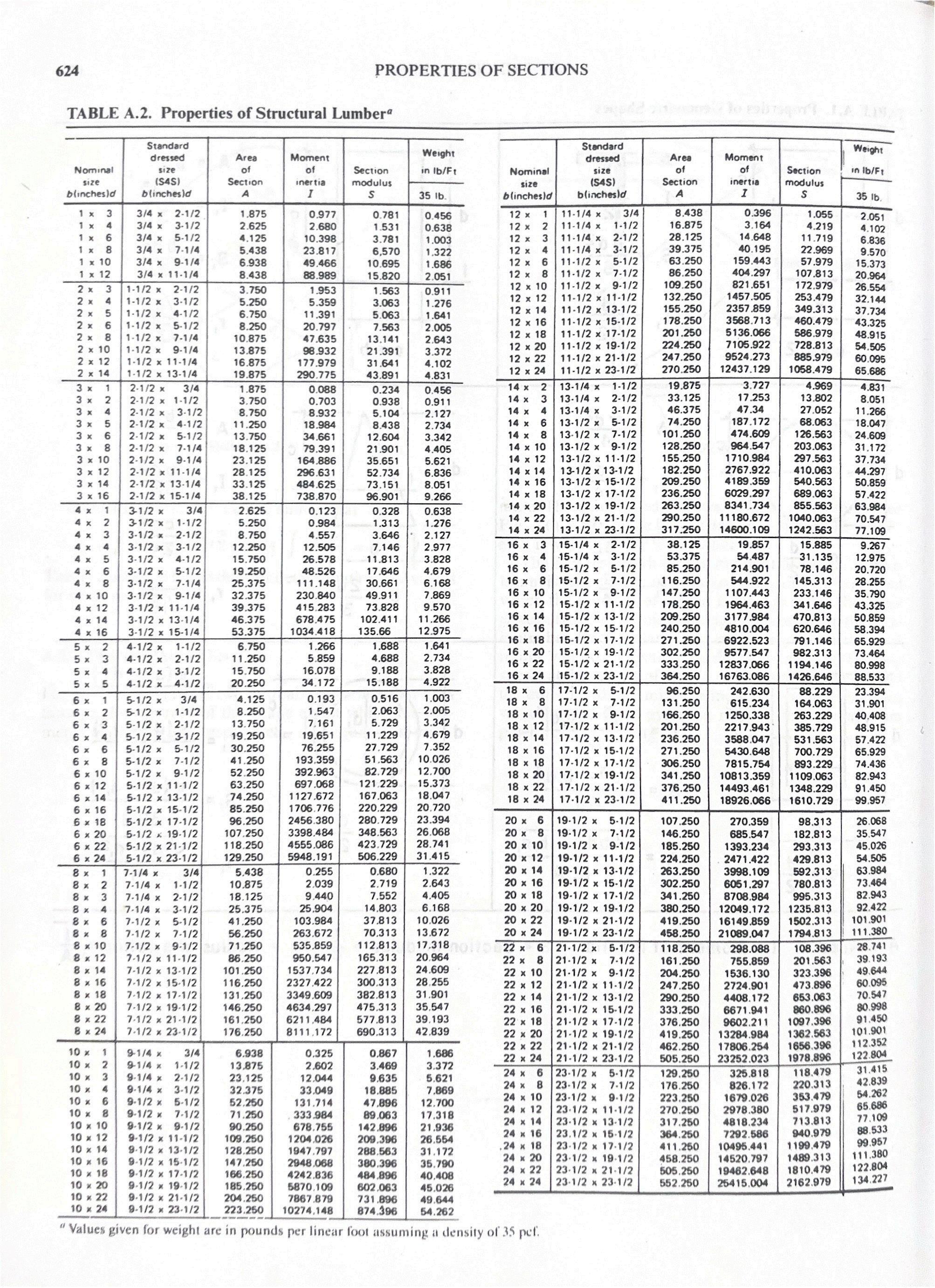

4) Propiedades mecánicas: ¿Cómo se lee la tabla? Esfuerzos típicos
Ejemplo: Obtenga la información para una madera de ciprés Grado estructural A
Esfuerzos
Esfuerzos
Tamaño nominal (plg x plg)
Área cepillada por los 4 lados (plg2)
Área cepillada (plg2)
Peso en lb/pie
Módulo de Sección S (plg )3
Momento de Inercia (plg )4
Chichique Grado B
Condiciones estáticas:
Viga simplemente apoyada
Luz = 16 pies
Carga = 2 kips / pie
Obtenga: El tamaño de la pieza cepillada
Compruebe por flexión estática

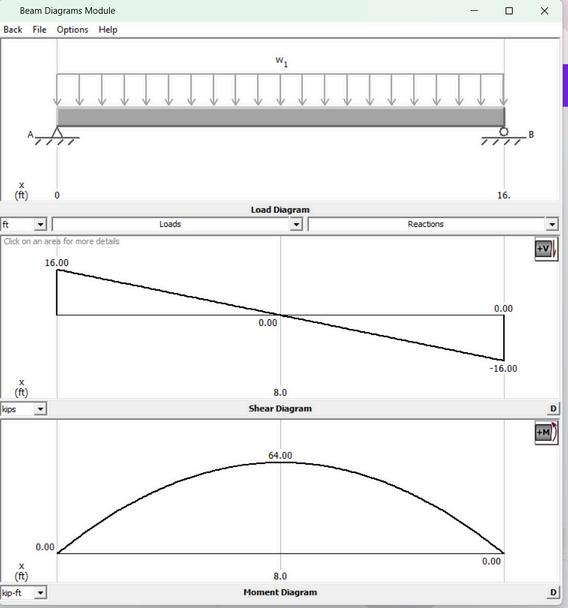

1.Resultados MD SOLIDS
2.Propiedades: Datos
4. Compruebo por Flexión
3. Tamaño de pieza por Corte
