Cartilla proceso y resultado DMFA PARA EL CURSO PROYECTO DE DISEÑO VI
Elaborado por Arlenson Calderón Villa
Presentación
La metodología DFMA, se enfoca en simplificar los productos, ayuda a los diseñadores a mejorar los ensamblajes de los componentes ya reducir componentes. Una de sus principales funciones, es reducir costos de los productos y tiempos de fabricación desde las etapas iniciales de los productos, esto ayuda a aumentar las utilidades de las empresas a través de sus productos y mejora los procesos productivos, es importante utilizar esta metodología en la industria nacional, teniendo en cuenta que internamente las materias primas son de alto costo, además de los herramentales y desarrollos para la fabricación de los productos, utilizando la metodología, ayuda a los diseñadores a disminuir la cantidad de componentes y hacer más fácil y rentable la producción de los productos.
1.

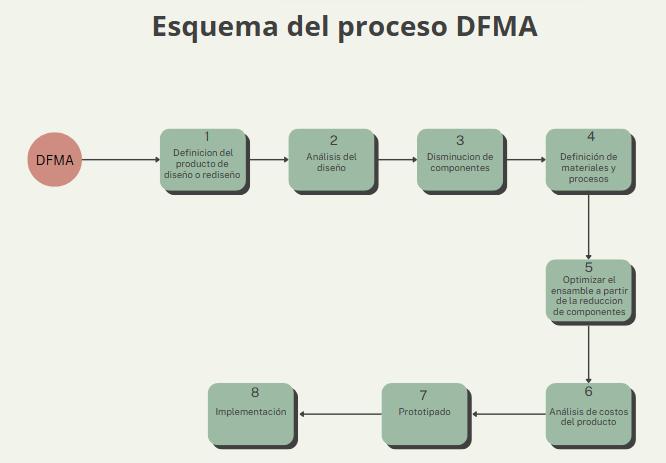

La metodología DFMA, se enfoca en la simplificación de componentes en los productos, disminuir costos y tiempos en el diseño y rediseño de productos.
Para un producto nuevo o de rediseño, se debe analizar para buscar formas de optimización en fabricación y ensamblaje, revisar que piezas se pueden simplificar, estandarizar y reducir cantidades.
Simplicidad de los diseños:
Reducir la simplicidad de los productos reduciendo componentes
https://www.canva.com/design/DAGY8fJHEVY/N dSilDoXF_6H4KvZ_5hCCg/edit?utm_content=DA GY8fJHEVY&utm_campaign=designshare&utm_ medium=link2&utm_source=sharebutton
4 conceptos claves del DFMA
Minimizar piezas: Diseñar piezas con la menor cantidad de piezas posible
Reducción de costos: Reducir cantidad materiales, mano de obra y automatización
Estandarización depiezas: Usar componentes estándar para no generar nuevos desarrollos durante el diseño
La utilidad del DMFA en la industria nacional
Colombia es un país que se ha esforzado por sobresalir en la industria en cuanto a procesos de producción, las empresas han buscado mejorar los tiempos de producción, reducir costos de materia prima y mano de obra. Para esto implementan constantemente estrategias que buscan disminuir operaciones, contabilizando los tiempos de manufactura y buscando reducir los costos en las materias primas. Se complementa con el diseño industrial, ya que, este ha sido fundamental para la innovación de productos, mejorándolos para disminuir costos y tiempos, sin alterar la calidad de los productos, a través del rediseño de sus componentes y la mejora continua.
2. Características del producto nacional
Empresa utilizada
Competencia
Características de producto nacional

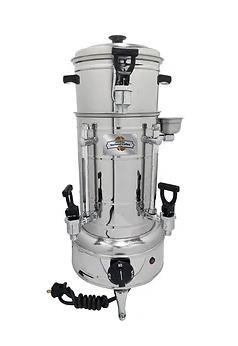

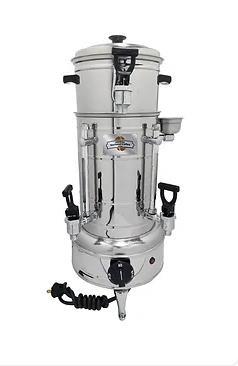

La greca satisface la necesidad de brindar un buen servicio a sus clientes en establecimientos, brindan agilidad en la preparación del tinto y produce para una gran número de clientes, adicionalmente, es un producto robusto, duradero y resistente al exceso de uso y fácil reparación. En cuanto a empresas privadas, brindan un buen servicio a los empleados, ya que, los empresarios les brindan la facilidad a los empleados de tomar café durante la jornada laboral, además brinda la facilidad de preparación del café.
Se puede mejorar la evolución del producto, incorporando nuevas tecnologías y funciones, teniendo en cuenta que esto aumentaría el número de componentes y funciones en la greca, por medio de la metodología DMFA, se puede buscar la mejora continua, facilitando el ensamblaje de los productos, el diseño y rediseño de componentes, materiales, diseños modulares, estandarización, facilidad de ensamble, mejoramiento de procesos de fabricación sin afectar la calidad del producto, de este modo, se optimizarían los tiempos de fabricación, se reducirían los costos de mano de obra, de materias primas y mejorarían las utilidades.
El material de fabricación le ofrece una alta resistencia al uso continuo y desgaste diario.
Fortalezas y debilidades del producto nacional
El filtro y el depósito, son fáciles de limpiar y cambiar cuando se requiere.
No incorpora ningún componente digital, el usuario debe estar pendiente de los cambios de estado del tinto e ir girando la perilla
Conserva los mismos puntos de sus competencias, además no posee agarraderas para el traslado de la greca. Los remaches de la base inferior tienden a aflojarse y desestabilizan la greca.

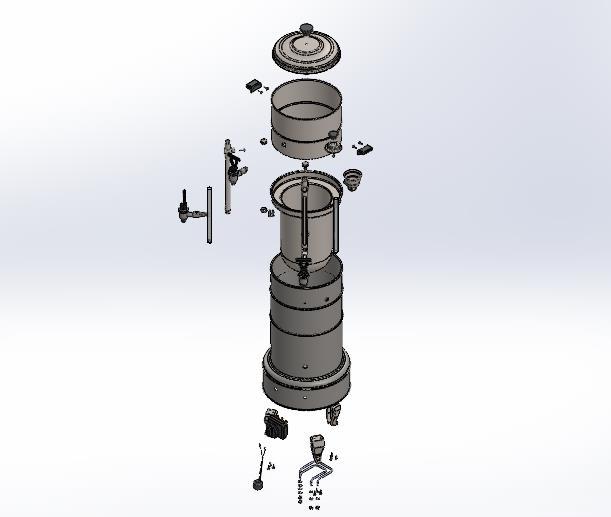

Antes
Propuesta 1
Propuesta 2
Despues
Propuesta 3

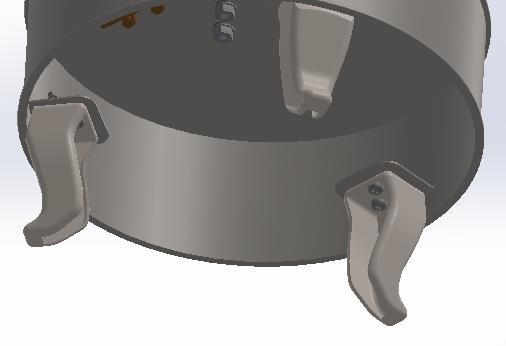

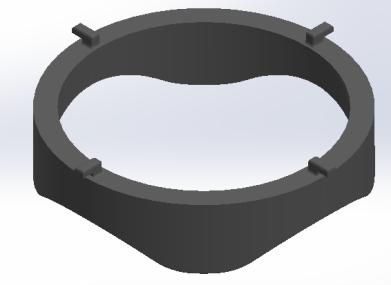

Propuesta1: Esta propuesta busca mejorar el ensamble de la base que soporta la greca, aunque en un principio puede ser costoso por el valor del molde, el precio se amortiza con la cantidad de componentes y disminución de costos en producción al eliminar los tornillos y la cantidad de patas. Se deja una sola base que se inserta a través de unos pines que permiten presionar la base con el cuerpo de la greca y ajustarla. Esto hace más fácil el ensamble, adicionalmente, mejora la estética de la greca al incorporar otro tipo de material como el ABS que al combinarse con el acero inoxidable, hace ver un producto más llamativo y moderno.

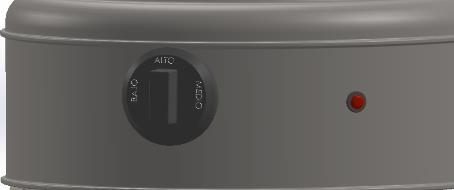

Propuesta2: Esta propuesta integra el switch y el piloto que indica el encendido de la greca en un solo componente, esto mejora la estética de la greca y el ensamble, se define un solo componente para eliminar operaciones en producción.

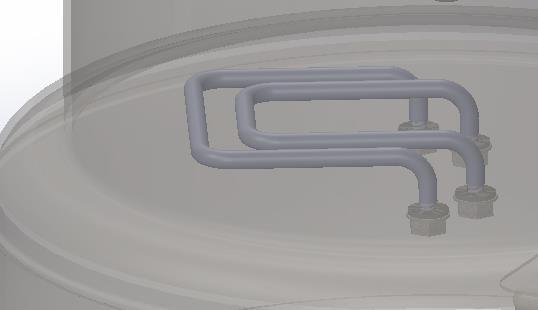

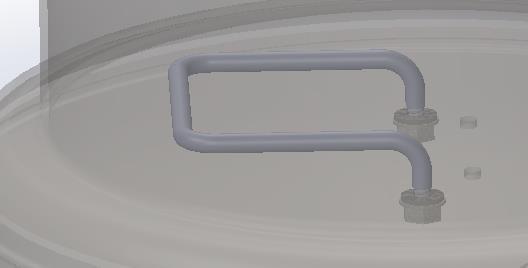

Propuesta 3: Esta propuesta, al igual que la 2, busca reducir la cantidad de componentes y ensamblajes al disminuir una resistencia con sus tuercas y arandelas. Se cambia por una resistencia de mayor capacidad que nivele la potencia requerida para la funcionalidad de la greca. Aunque puede aumentar un pequeño porcentaje el costo de la resistencia, se compensa en los costos de tiempos de producción y del componente eliminado, generando además un margen de ganancia.

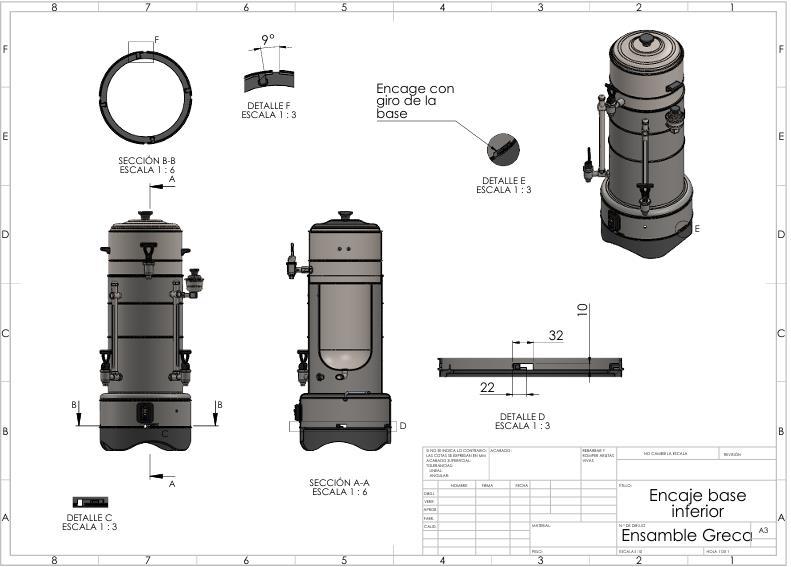

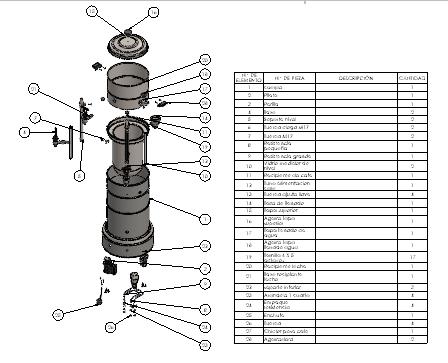

Planos fase 6 comunica el diseño
Conclusión
Se logra la aplicación de la metodología DFMA a partir de un producto nacional, siguiendo los lineamientos sugeridos, con el analisis exhaustivo del producto, se aplica la metodología con el rediseño de los encajes de los componentes, la reducción de cantidades en estos y el cambio de algunos materiales para mejorar la estética del producto. Adicionalmente, se puede entender el objetivo de esta metodología y el papel tan importante que juega en la industria para la mejora continua de los productos, aplicando desde el diseño, rediseño, reducción de costos y de procesos productivos.
Bibliografía consultada
https://bibliotecavirtual.unad.edu.co/login?url=https:// search.ebscohost.com/login.aspx?direct=true&db=edsdnp&AN=edsdnp.6805868ART&lang=es&site=edslive&scope=site
Guia Manejo Casa de La Greca | PDF | café | Agua
Grecas colombia | fabrica grecas
https://www.sw.siemens.com/es-ES/technology/design-for-manufacturing-assembly-dfma/ https://www.rothoblaas.es/blog/design-for-manufacture-and-disassembly
