Juhendmaterjal õpilastele. Töö- ja tehnoloogiaõpetus

Naelliide

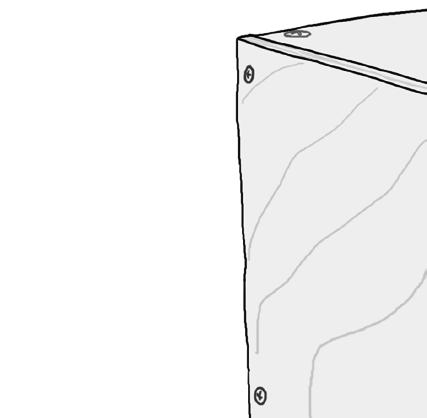

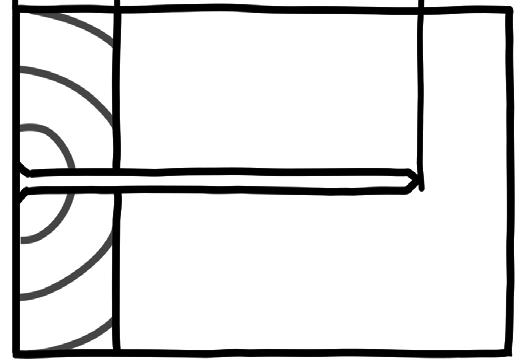

Naelliiteid kasutatakse kohtades, mis ei pea taluma väga suuri pingeid, sest naelad tagavad järeleandva ühenduse. Naelliitega eseme külgede asetuse juures pead arvestama sellele mõjuvate jõududega ehk kui kasutad liiga lühikesi või väikesi naelu, ei suuda need liidet koos hoida, liiga suurte naelade kasutamine lõhub aga detailid. Valmista kõigepealt eseme pikemad küljed ja seejärel lühemad. Koosta küljed nii, et puidu säsi- ehk südamikupoolne külg jääks väljapoole (vaata joonist 1). Liidet võid vajadusel tugevdada liimimisega.

Kruviliide

Puidukruvisid kasutatakse detailide tugevamaks ühendamiseks ja ka hingede, lukkude ja käepidemete kinnitamiseks.

Tänapäeval on müügil mitut tüüpi peaga kruvisid. Kõige levinum liigitus on väljaulatuva ja peitpeaga kruvid. Neid toodetakse erinevate pesadega, kuhu käib kruvikeeraja. Kõige vanemad on lapikpeakruvid. Neid kasutatakse tänapäeval puidutöös harva. Rohkem on kasutusel Phillips ehk PH, mida tunneme ka ristpeakruvina. Kuusnurkse Torxi ehk tähiku tüüpi kruvid töötas 1967. aastal välja ameerika ettevõte Camcar Textron. Torxi kruvisid leidub väga paljudes valdkondades ja need on ühed vastupidavamad, kuna tööriista otsik püsib suure kontaktpinna tõttu kindlalt pesas ja seda on lihtne sinna asetada ja eemaldada. Levinumad suurused on Tx10, Tx15, Tx20, Tx25 ja Tx30.

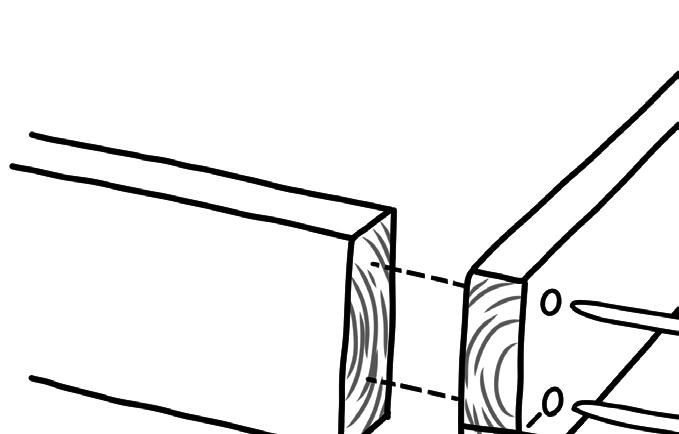

Naelutamiseks tuleb valida sobivad naelad. Õige nael peab ulatuma alumisse detaili vähemalt kaks korda pikemalt kui on pealmise detaili paksus (vaata joonist 1). Naelliide tuleb tugevam, kui lööd naelad puitu väikese kalde all. Nael peaks ühendatava detaili servast olema vähemalt detaili paksuse võrra kaugemal (vaata joonist 2). Kui naelutatav detail on õhuke, võib detaili purunemise vältimiseks puurida naela jaoks detaili augu.

Naelutamiseks kinnita alumine detail höövelpingi suru vahele ja pealmine toeta pingi plaadile.

Kruvid, nagu ka naelad, peaks asuma ühendatavate detailide keskjoonel. Enamasti puuritakse vähemalt pealmisse detaili ka kruvi läbimõõdus ava, mis peitpeakruvi puhul ka süvitatakse.

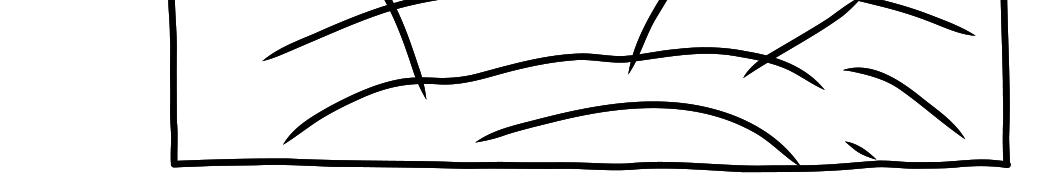

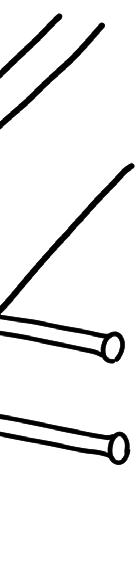

Kruvi peaks olema nii pikk, et ta ei läbistaks teravikuga alumist detaili, kuid ulatuks vähemalt pooleni detaili paksusest (vaata joonist 3).

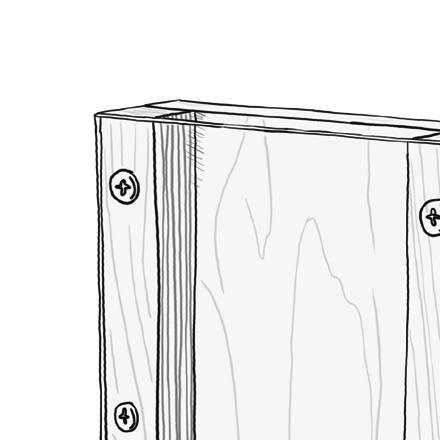

Joonis 2

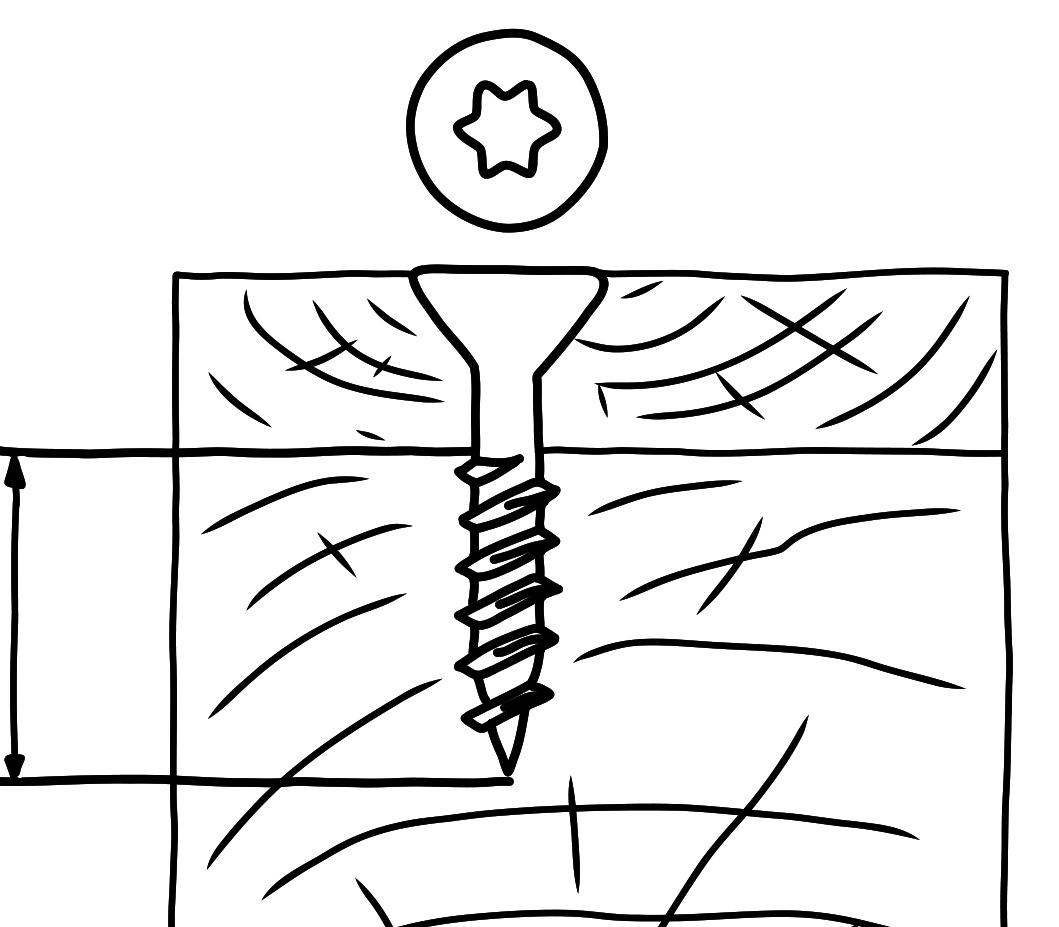

Joonis 3

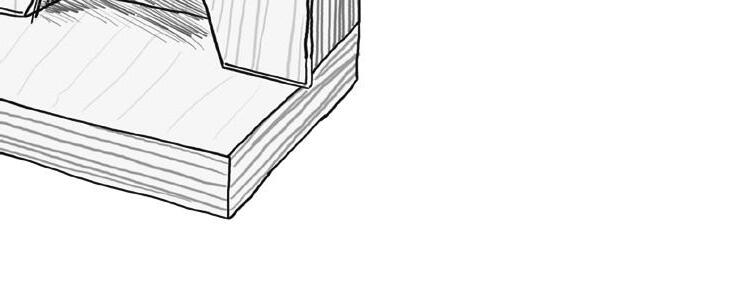

Joonis 1

KOMMIAUTOMAAT

Andry Kikkull

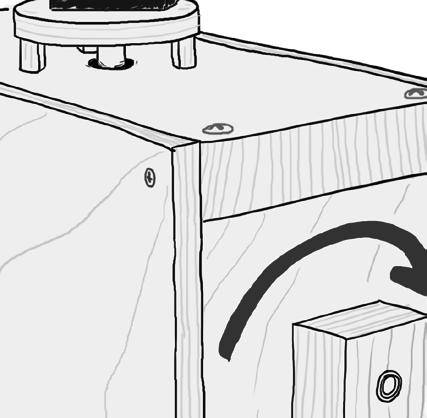

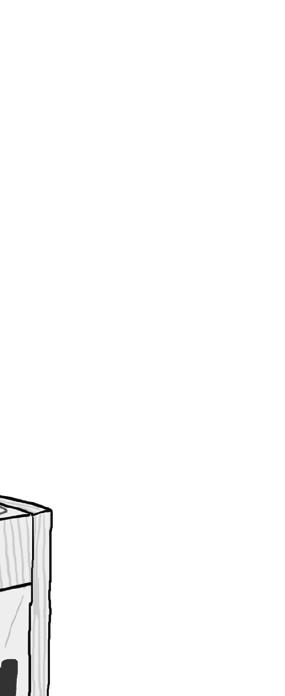

Kõik teavad, kuidas kommikott laual kiirelt tühjaks saab. Et komme jaguks kauemaks, tee endale lihtne ja elegantne kommi jagamise masin. Selle suurust ja kuju on lihtne kohandada, et sellega saaks jagada just sinu soovitud kompvekke.

Vajalikud materjalid ja vahendid

• 12 mm paksune vineer;

• 22 mm paksune vineer;

• 3 mm paksune pleksiklaas;

• käsisaag;

• joonlaud;

• 6 mm jämedune tüübel;

• pliiats;

Töökäik

• toosipuuride komplekt;

• PVA-liim;

• väikesed kruvid ja kruvikeeraja;

• lihvpaber.

1. Kommiautomaat koosneb viiest põhiosast: tagaseinast, keskmisest osast, jagamisrattast, esipaneelist ja alusest.

2. Tagaseinaks mõõda ja lõika 12 mm paksusest vineerist välja detail mõõtudega 120 × 200 mm.

3. Keskmiseks osaks võta 22 mm paksune vineer ja lõika välja sama suur detail.

Õpitavad oskused

• Toosipuuriga puurimine;

• pleksiklaasi töötlemine.

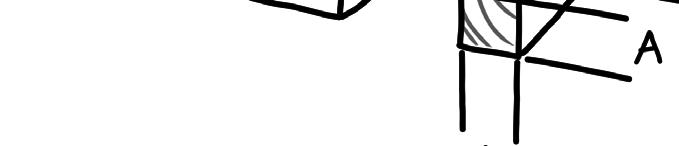

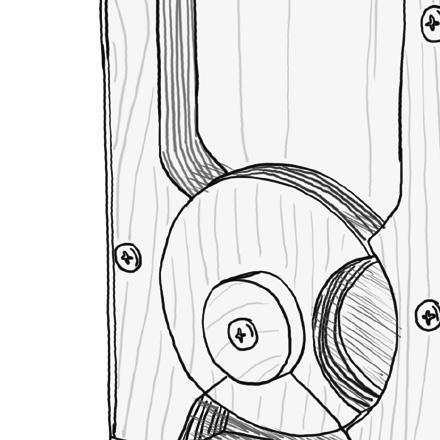

4. Märgi keskmisele osale nüüd ratta tsentri asukoht, tõmmates detailile diagonaalid, nagu on näidatud joonisel A.

5. Puuri toosipuuriga vineerist välja ketas. Sellest saab kommi jagamise ratas.

6. Sae ülejäänud vineeritükist märkjooni mööda välja kaks detaili (viirutatud joonisel A), et saada sellised detailid, nagu on näha joonisel B.

KUUMAALUS KUMIKO TEHNIKAS

Andry Kikkull

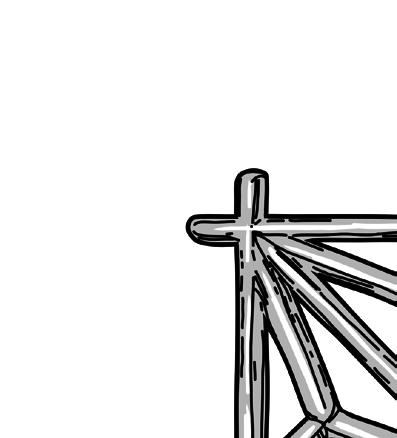

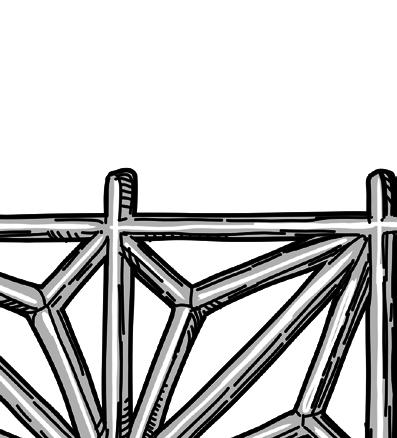

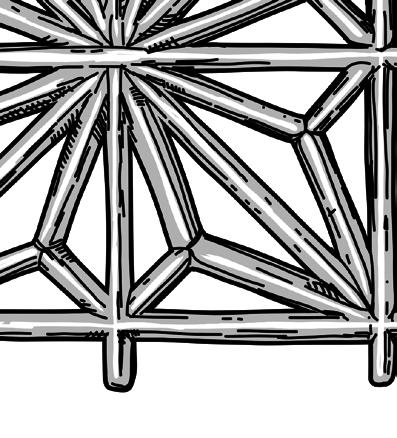

Kuumaalus on alus, millele pannakse kuumad potid, pannid või teekannud, et kaitsta lauda või tööpinda kuumakahjustuste eest. Kumiko on jaapani tehnika puitdetailide kokkupanemiseks ilma naelu kasutamata. Õhukesed puitliistu tükid lõigatakse, hööveldatakse või lihvitakse ja seejärel

Vajalikud materjalid ja vahendid

• 5 × 20 mm ristlõikega puitliistud;

• jaapani saag;

• saagimisrenn;

Töökäik

paigaldatakse ükshaaval varem risttapitud tasapinnalisse raami.

• nurgik;

• pliiats;

• keskmise karedusega lihvimisalus.

1. Märgi nurgikuga puitliistudest kuus ühepikkust raamitükki ja sae nad välja.

2. Märgi neile kõigile nurgikuga korraga pooltapid ja sae need saagimisrennis samuti ühekorraga välja.

3. Pane raam pooltappide abil kokku.

Uued mõisted

Kumiko tehnikas püsivad paneelid koos ainult liistudevahelise pinge mõjul. Sobiv pinge saavutatakse täpselt mõõdetud, lõigatud ja paigaldatud detailidega.

Õpitavad oskused

• Liistude mõõtmine ja saagimine;

• risttapi tegemine raamile;

• liistude nurga alla lihvimine.

4. Märgi ja lõika diagonaalid, lihvi otsad nurga alla ja paigalda.

5. Lõika keskmised osad ja lihvi nende otsad ükshaaval õige nurga alla.

6. Koosta kogu alus.

• Jaapani saag – traditsiooniline jaapani käsisaag. Lääne saagidest eristab seda eelkõige see, et puitu lõigatakse saagi enda poole tõmmates.

• Nurgik – tööriist, millega kontrollitakse ja märgitakse 90° ehk täisnurka.

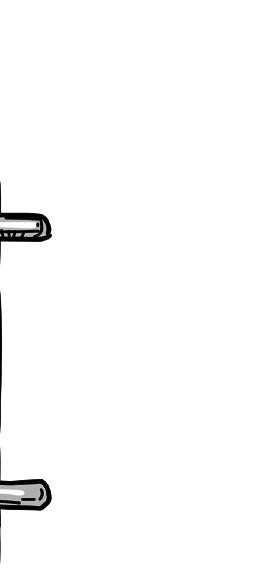

Risttappide märkimine ja saagimine

Liistu lihvimine ja paigaldamine

HÜPPAV MEHIKE

Andry Kikkull

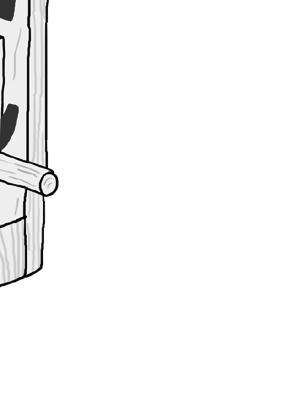

Kellele ei meeldiks liikuvad mänguasjad. Üks moodus liikuvust saavutada on kasutada ekstsentriku süsteemi. Sel moel on võimalik ehitada lõputult toredaid üles-alla liikuvaid mänguasju ja see on tehnikas laialt kasutatav süsteem. Selles juhendis on toodud lihtne ühe ekstsentrikuga süsteem, mis paneb mehikese batuudil hüppama. Võid välja mõelda ka mitme ekstsentrikuga süsteeme, millega paned lainetel hüplema laevu, meest puid raiuma vms.

Vajalikud materjalid ja vahendid

• 4 mm paksune vineer;

• 12 mm paksune vineer;

• 3 mm paksune pleksiklaas;

• käsisaag;

• joonlaud;

• 4 ja 8 mm jämedused tüüblid;

Töökäik
