Page 1

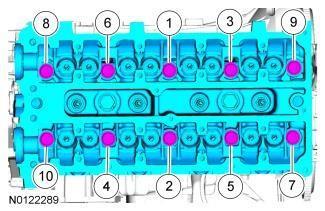

Instale la junta de culata, la culata y 10 pernos nuevos. Apriete los pernos en la secuencia que se muestra en 4 etapas:

Etapa 1: Apriete a 5 Nm (44 lb-in).

Etapa 2: Apriete a 15 Nm (133 lb-in).

Etapa 3: Apriete a 35 Nm (26 lb-ft).

Etapa 4: Gire 75 grados.

Tapa

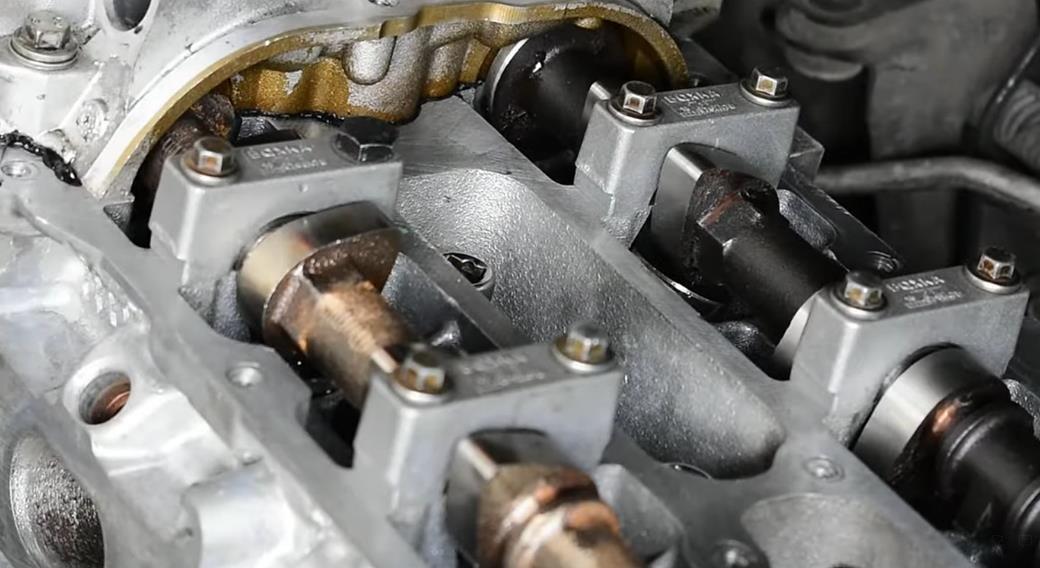

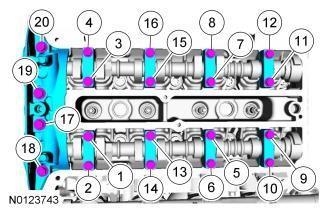

Bancada de levas

Etapa 1: Apriete los pernos uniformemente, media vuelta a la vez, hasta que las tapas de los cojinetes del árbol de levas y el puente VCT estén asentados contra la culata.

Etapa 2: Apriete los pernos 1 a 16 a 7 Nm (62 lb-in).

Etapa 3: Apriete los pernos 17 a 20 a 10 Nm (89 lb-in).

Etapa 4: Apriete los pernos 1 a 16 45 grados adicionales .

Etapa 5: Apriete los pernos 17 y 19 70 grados adicionales

Etapa 6: Apriete los pernos 18 y 20 53 grados adicionales .

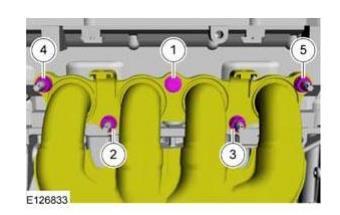

Multiple

Stage 1: Tighten all fasteners in sequence to 20 Nm (177 lb-in).

Stage 2: Tighten all fasteners in sequence to 40 Nm (30 lb-ft).

Stage 3: Tighten all fasteners in sequence to 55 Nm (41 lb-ft).

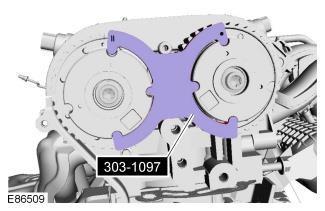

Engranaje árbol de levas

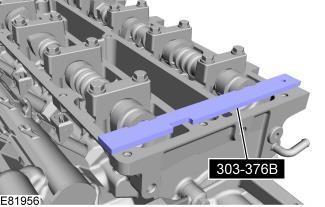

1- Trabar los dos arboles de levas mirando para adentro

2- Colocar engranajes
3- Trabar engranajes
4- Apretar a 25 nm (18 lb-ft)

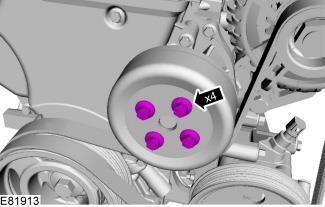

Bomba de agua:

- Apriete los pernos en la secuencia indicada a 10 Nm (89 lb-in).

- apretar a 20 Nm (177 lb-in).

- apretar a 20 Nm (177 lb-in).

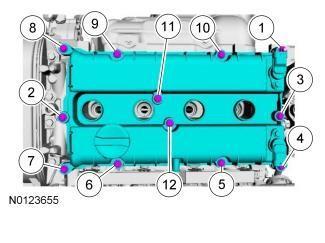

1. Usando una junta nueva, instale la tapa de la válvula y apriete los retenedores en la secuencia mostrada.

- Apriete a 9 Nm (80 lb-in).

3. Instale el soporte del conector eléctrico del sensor de oxígeno calentado (HO2S) y la tuerca.

- Apriete a 8 Nm (71 lb-in).

Tapa de válvulas

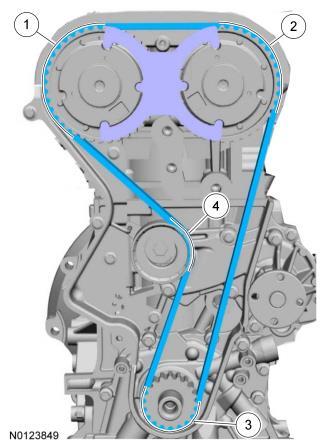

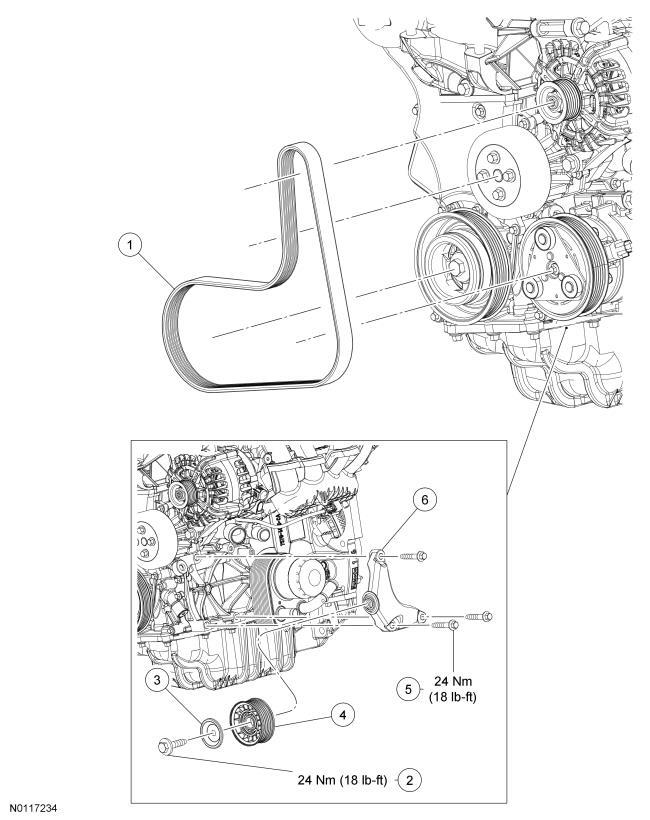

Colocar correa

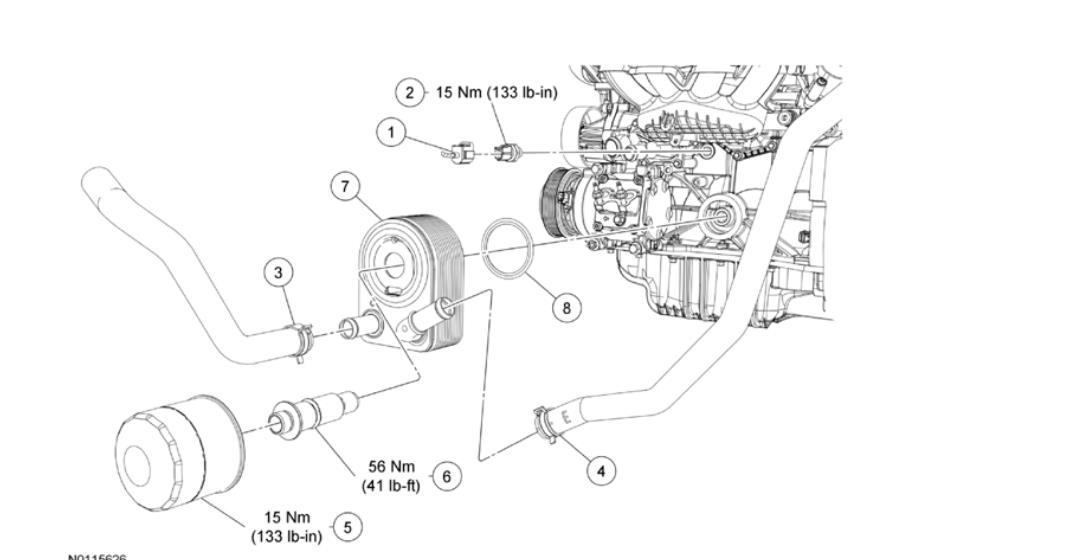

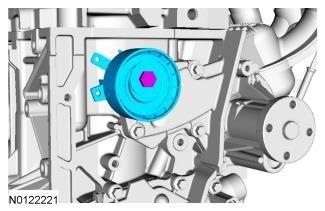

Enfriador de aceite 56nm
