REVISTA DIGITAL
Agradecimientos
Queremos expresar nuestro más sincero agradecimiento a la profesora Osiris Lan
por su dedicación y compromiso durante la materia de Diseño Asistido por Computadora.
Gracias por compartir sus conocimientos con paciencia y entusiasmo.
Por guiarnos en el aprendizaje de herramientas que serán fundamentales en nuestra formación profesional.
Por motivarnos a explorar nuestra creatividad y aplicar la tecnología al diseño de manera práctica y significativa.
Su apoyo y orientación han sido clave
para que este curso se convierta en una experiencia enriquecedora que nos impulsa a seguir creciendo académica y personalmente.
Con gratitud y respeto, Ana Gabriela Vega
Colectivo
Editorial
Editora
Canvas
Redactor
Ana Gabriela Vega
8-924-1391
Asignatura
DIseño asistido por compudtora
Profesora
Osiris Lan
Año Electivo 2025
INDICE
1. Introducción ...........................................................................Página 1
Descripción corta del software, su importancia, logotipo y enlaces de descarga.
2. Descripción del Software.....................................................Página 2
Explica qué es AutoCAD, para qué sirve y por qué es relevante en diseño y construcción.
3. Herramientas y Funciones...................................................Página 3
Resumen de los botones, comandos y vistas principales. Incluye el proceso básico desde iniciar el proyecto hasta obtener el diseño final.
4. Ejercicios Realizados........................................Página 4, Página 5
Veremos dos ejercicios hechos para poner a prueba los conocimientos adquiridos a lo largo del curso.
5. Experiencia de Aprendizaje................................................Página 6
Reflexión corta sobre lo aprendido, dificultades y habilidades adquiridas.
6. Conclusiones.........................................................................Página 7
Ideas finales sobre el uso de AutoCAD y los resultados del proyecto.

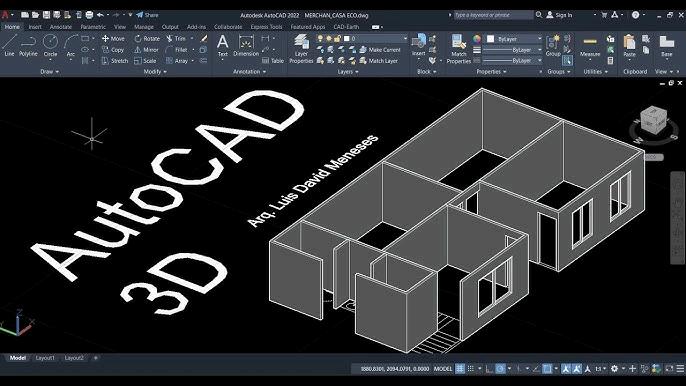

AUTOCAD
AutoCAD es un software de diseño asistido por computadora (CAD) utilizado para crear planos y modelos en 2D y 3D con alta precisión. Es una herramienta esencial en arquitectura, ingeniería y diseño industrial, ya que permite elaborar dibujos técnicos detallados, modificar proyectos fácilmente y visualizar estructuras antes de construirlas. Su versatilidad, precisión y compatibilidad lo han convertido en uno de los programas más utilizados en el mundo del diseño profesional.
La Importancia de AutoCAD
AutoCAD es fundamental en arquitectura, ingeniería y diseño porque permite crear planos y modelos con una precisión que el dibujo manual no puede igualar. Facilita el trabajo profesional al agilizar procesos, reducir errores y
Datos del Sotfware
Nombre: AutoCAD
Versión: 25.1.122.00
Sitio Web: Autodesk Autocad
Enlace de descarga: Para estudiantes
DESCRIPCIÓN DEL SOFTWARE
HERRAMIENTAS Y FUNCIONES
Botones y comandos principales
Línea (LINE): dibuja líneas rectas.
Círculo (CIRCLE): crea círculos por radio o diámetro.
Rectángulo (RECTANGLE): genera rectángulos rápidamente.
Mover (MOVE): desplaza objetos.
Copiar (COPY): duplica elementos.
Girar (ROTATE): rota objetos.
Acotar (DIM): coloca medidas.
Zoom (ZOOM) y Pan (PAN): acercar, alejar y mover la vista.
Trim (TRIM) y Extend (EXTEND): recortar o extender líneas.

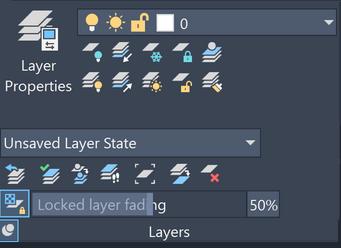

Layers (CAPAS): organiza el dibujo por colores y funciones.

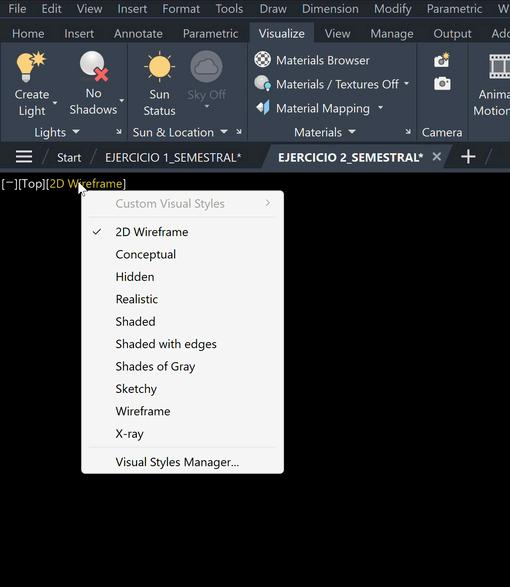

Vistas principales
Vista 2D: para planos y dibujos técnicos.
Vista 3D: para modelos volumétricos.
Vista isométrica: muestra el diseño en perspectiva técnica.
Vista superior, frontal y lateral: para revisar detalles desde distintos ángulos.
Proceso básico del proyecto
Crear archivo: elegir plantilla y unidades.
Organizar capas: definir capas para cada elemento.
Dibujar base: trazar la estructura con comandos básicos.
Editar: ajustar el dibujo con MOVE, COPY, TRIM, etc.
Agregar detalles: textos, cotas y símbolos. Cambiar vistas: revisar en 2D, isométrico o 3D.
Finalizar: corregir, ordenar capas y preparar para imprimir o exportar.
Ejercicio # 1: “llave multiusos" o "llave de grifo”

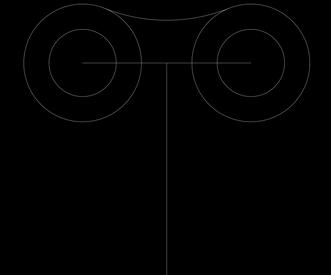

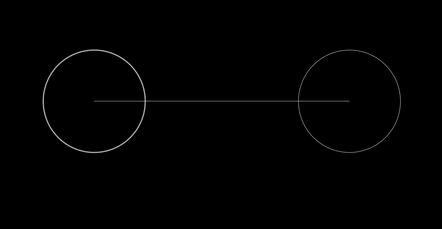

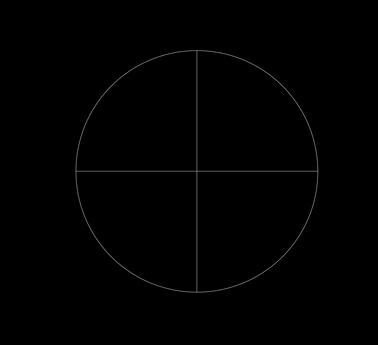

Para iniciar el diseño, se crea un círculo con el comando CIRCLE, fijando un punto y asignando un diámetro de 20 mm. Desde su centro se traza una línea de 50 mm con el comando LINE. Posteriormente, mediante MIRROR, se copia el círculo al extremo opuesto de la línea. En el centro de este nuevo círculo se dibuja otro con diámetro de 35 mm.

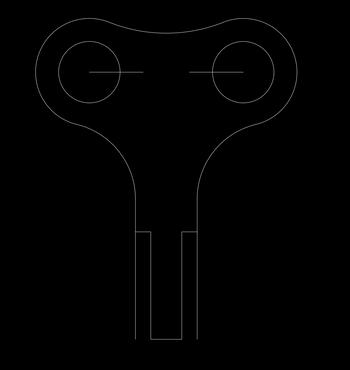

A continuación, en la mitad de la línea de 50 mm se proyecta una línea vertical de 87 mm. Con el comando FILLET y un radio de 50 mm se genera la primera curvatura. En el extremo de la línea de 87 mm se traza una guía de 45 mm, se elimina la línea anterior y se aplica nuevamente FILLET con radio de 25 mm. Luego, con OFFSET, se crean dos líneas paralelas a 5 mm de distancia, una a cada lado, para definir la abertura de la pieza. Con TRIM se limpia el dibujo y se añade una última línea de 10 mm para completar la figura en 2D. Finalmente, se utiliza JOIN para unir todas las líneas y asegurar que estén conectadas.

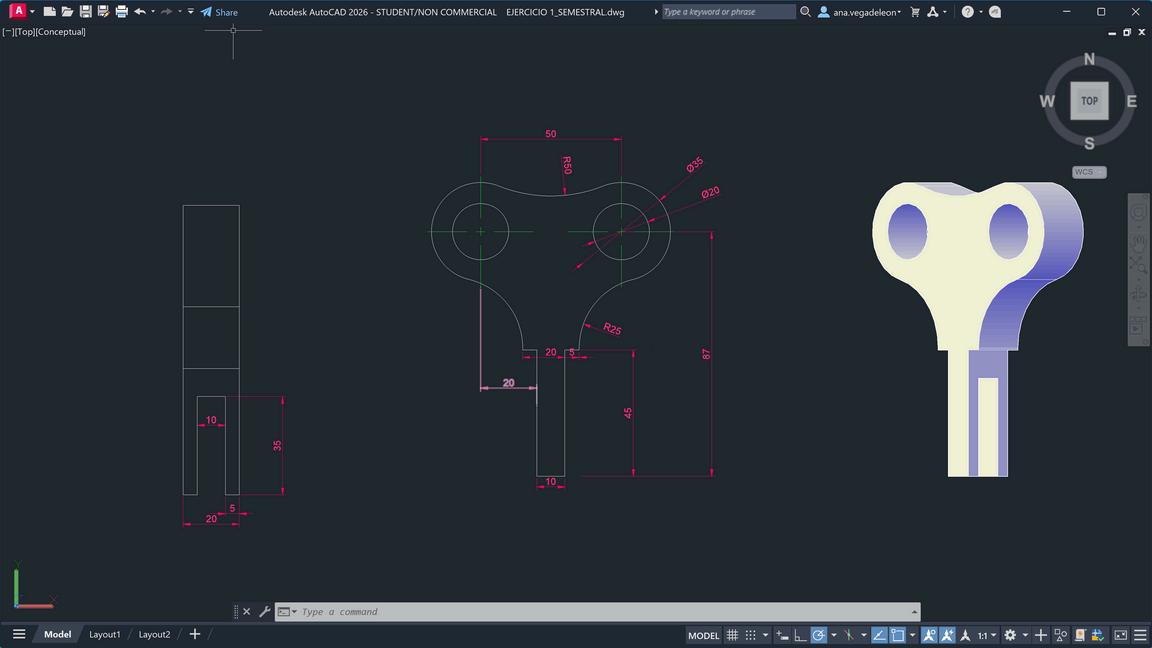

Una vez terminada la pieza en 2D, se procede al modelado en 3D. Se copia la figura y con el comando EXTRUDE se le da una altura de 20 mm. Para realizar la abertura, se define una separación de 10 mm y se efectúan cortes en ambos lados, asignándoles una altura de 5 mm. Con esto se obtiene la pieza final en tres dimensiones, lista para su uso en el proyecto.

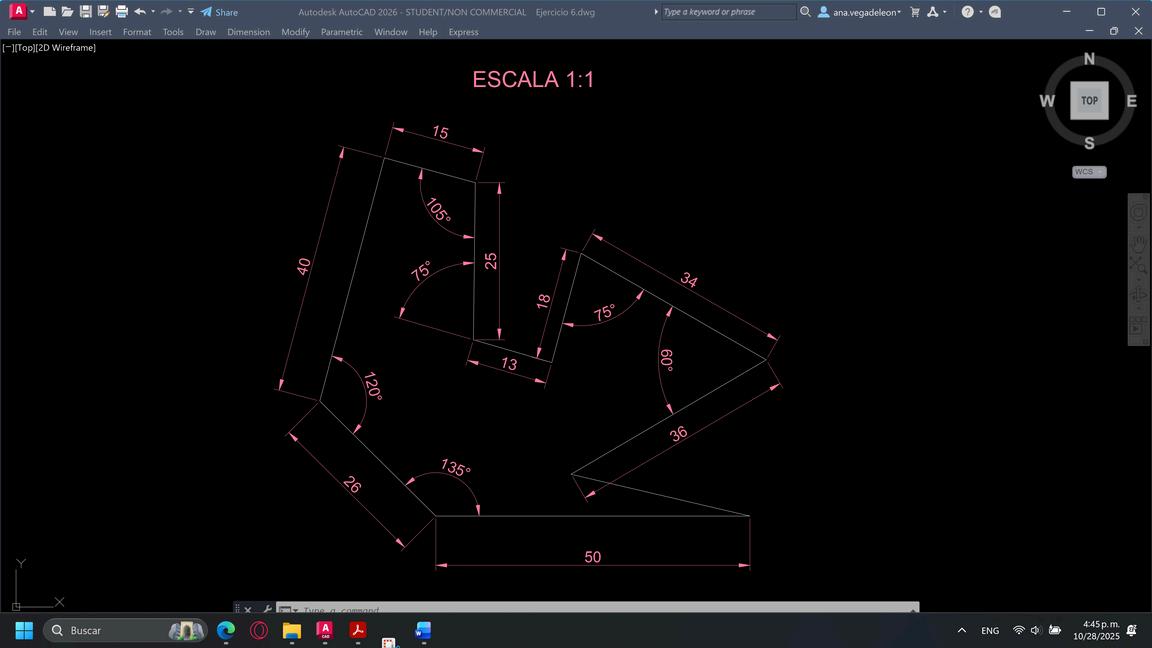

EJERCICIOS REALIZADOS

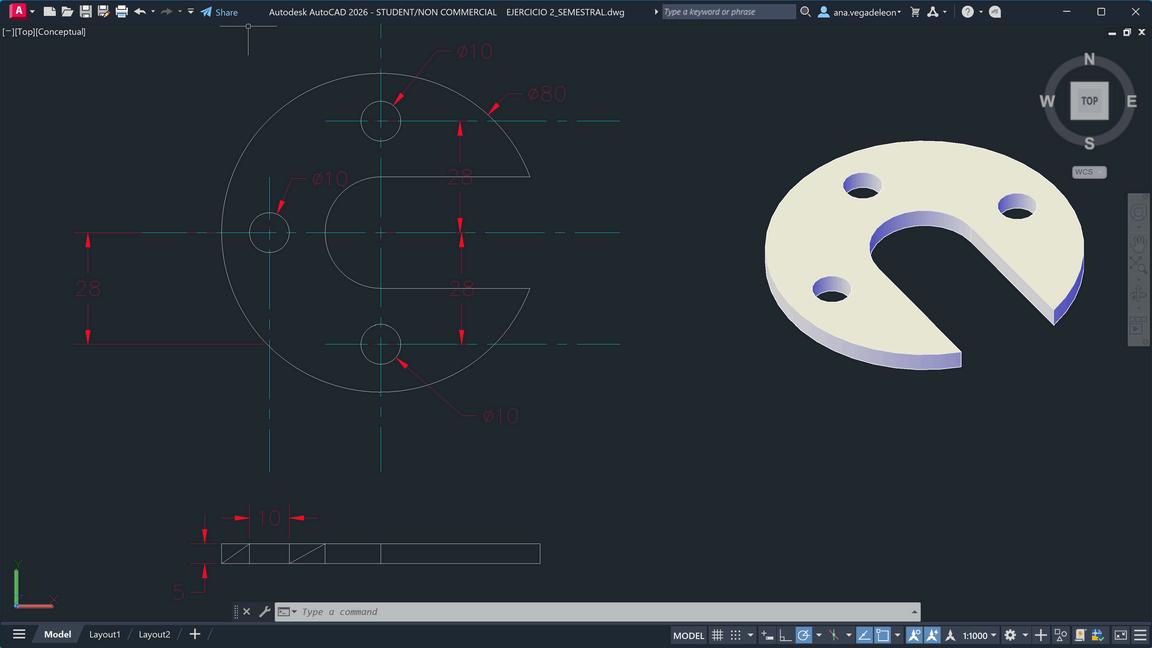

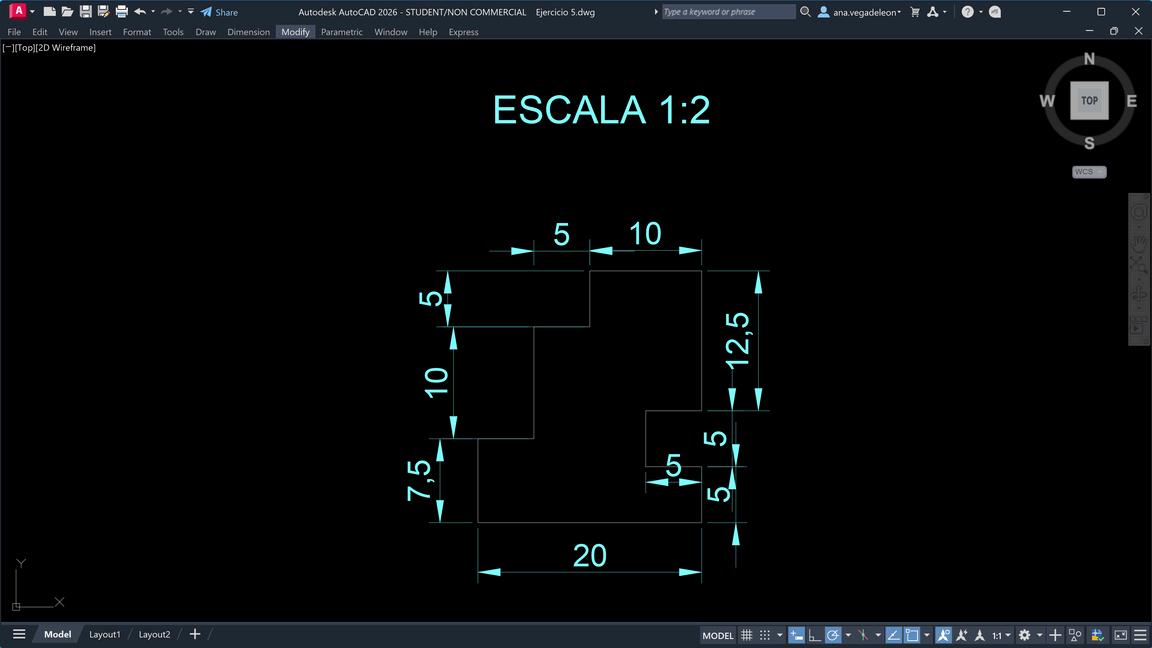

Ejercicio #2: Placa de brida con forma de C o una placa de sujeción
EXPERIENZA DE APRENDIZAJE
trabajo mediante el uso de capas y vistas diferentes, lo que facilitó la comprensión del proyecto y me permitió visualizar el diseño desde distintos ángulos.
Gracias a este proceso, adquirí habilidades técnicas en el manejo de AutoCAD y desarrollé competencias personales como la perseverancia, la atención al detalle y la capacidad de resolver problemas. La experiencia no solo me ayudó a mejorar en el ámbito académico, sino que también me preparó para enfrentar proyectos profesionales en los que el diseño asistido por computadora es una herramienta indispensable.
MANUAL PARA APREDNDER AUTOCAD
GUÍA DE COMANDOS DE AUTOCAD
CONCLUCIÓN
