Message from the editors: Mensaje de los editores:
La presente editorial tiene como objetivo dar a conocer y repasar dos grandes proyectos de Zaha Hadid: el aeropuerto Internacional Beijing Daxing y el Centro Cultural Juvenil de Nanjing
Se consultarán y revisarán los procesos constructivos y los materiales que definen estas obras icónicas de la arquitectura
REVISADO POR:
DRA/PHD ELIZABETH VÁZQUEZ QUITL
COLABORADORES
MARÍA MELVA GARCÍA GONZÁLEZ
REGINA FALCONI CRUZ
FRANCISCO ÁLVAREZ HERNÁNDEZ
EDUARDO CORDERO CHIQUITERO
¿QUIÉN ES
Who is Zaha Hadid?
Escanea Escanea Para Para conocer conocer
Más Más De De
Proyectos Proyectos
Scantolearnmoreabout
Los Los
airport airport

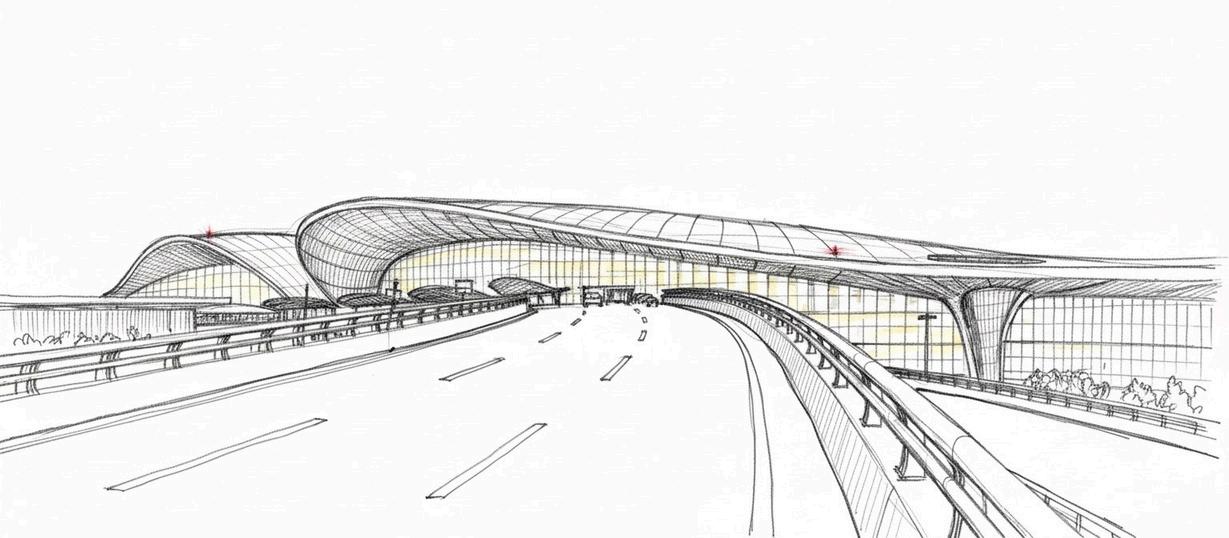

Arquitectos: Zaha Hadid
Architects
Ingenieros estructuristas: ADP Ingeniérie
Año de construcción: 2014
Año de inauguración: 2019
Área construida:
700,000 m^2 (sin incluir el Centro de Transporte
Terrestre de 80,000 m^2)
Costo: 12,000,000,000 USD (aproximadamente)
Cuidad: Daxing
País: China

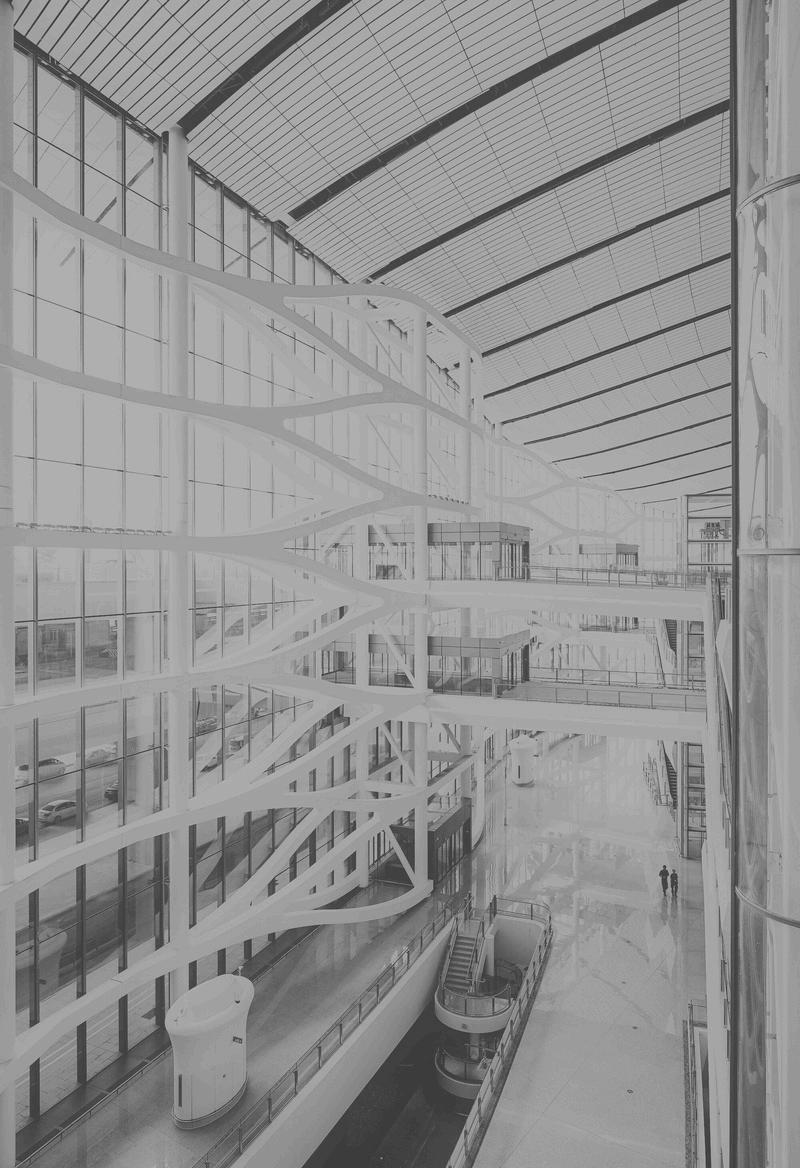

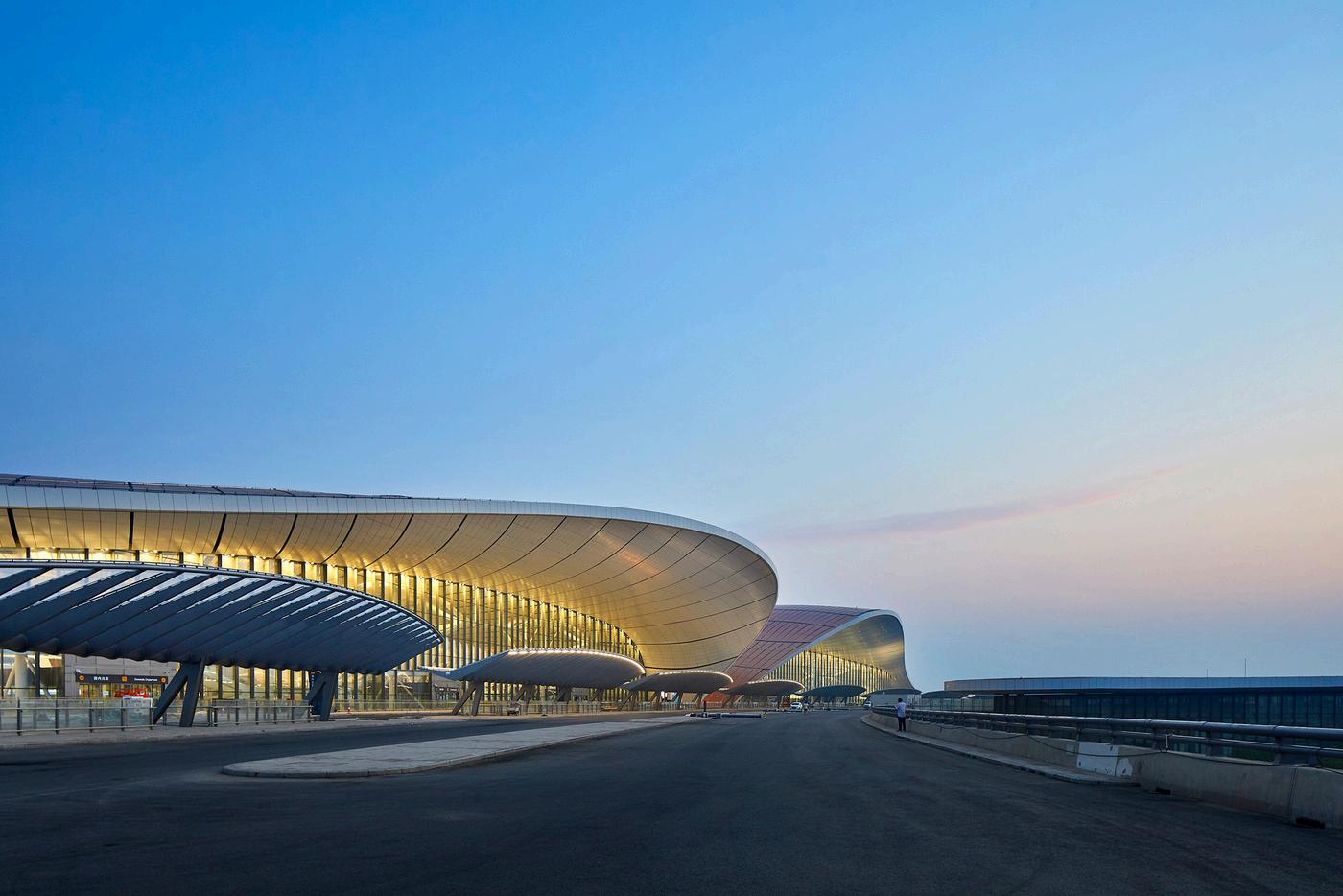

Complementariamente, una red de tragaluces lineales actúa como un sistema de guía visual a lo largo de todo el edificio. La estructura emplea tramos amplios de hasta 100 metros, creando espacios públicos vastos y libres de obstáculos que otorgan la mayor flexibilidad para futuras reconfiguraciones.
Concept

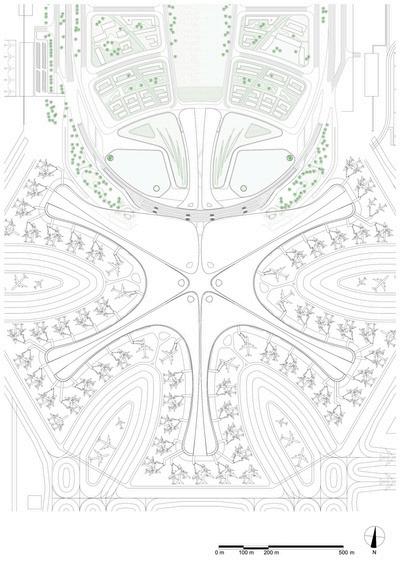

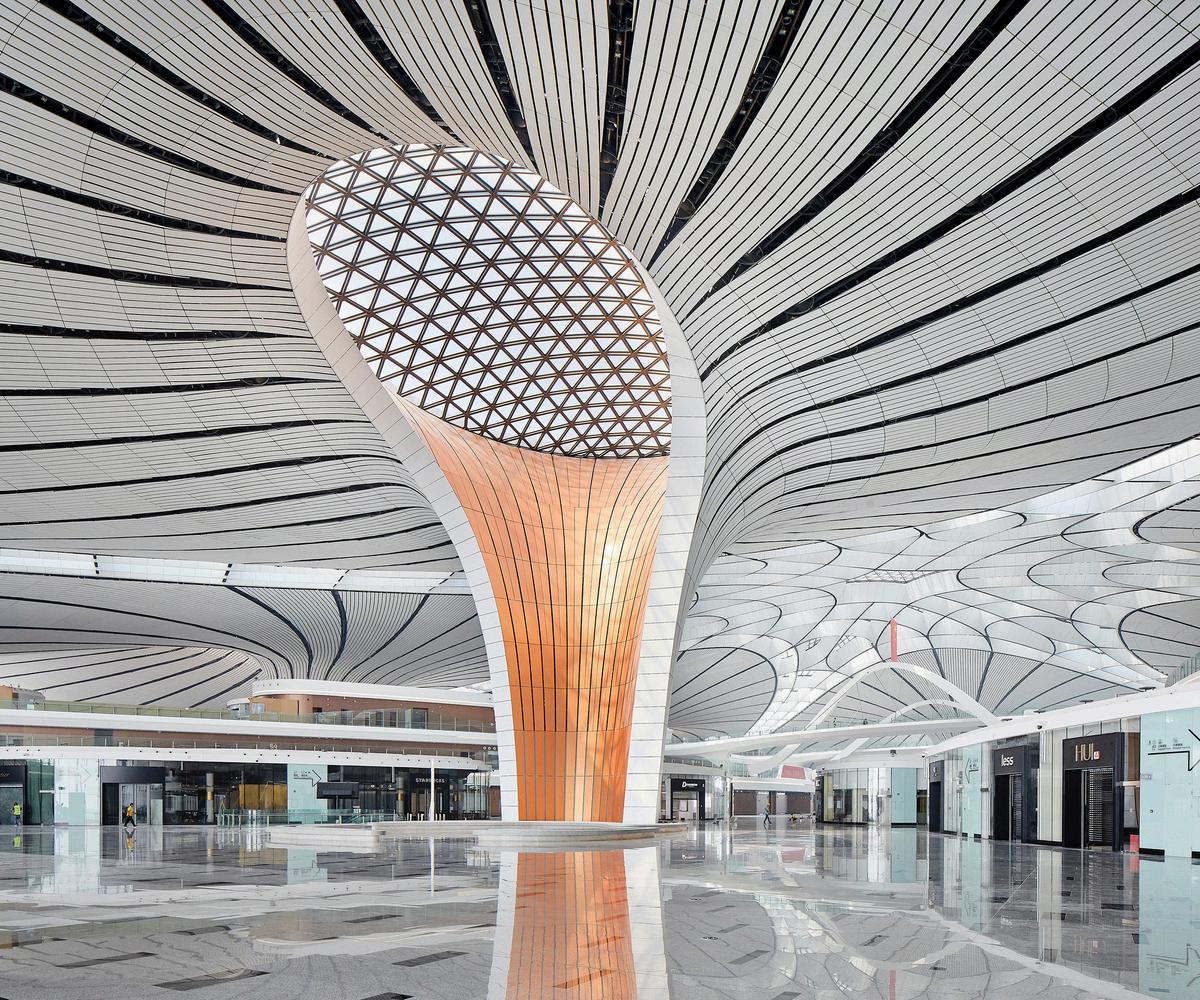

Esta configuración garantiza una máxima eficiencia operativa, pues la distancia de caminata a la puerta de embarque más lejana es de menos de 8 minutos desde el centro. Para lograr una navegación intuitiva, el diseño utiliza elementos arquitectónicos que guían al pasajero sin esfuerzo hacia el patio central: seis formas estructurales y fluidas descienden desde el techo abovedado para soportar la estructura y, al mismo tiempo, canalizar abundante luz natural al interior.

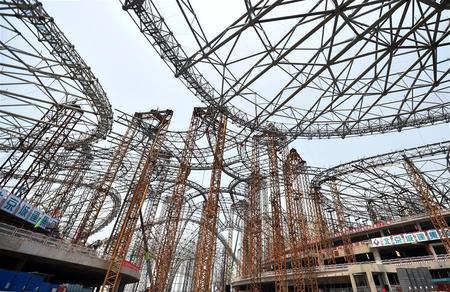

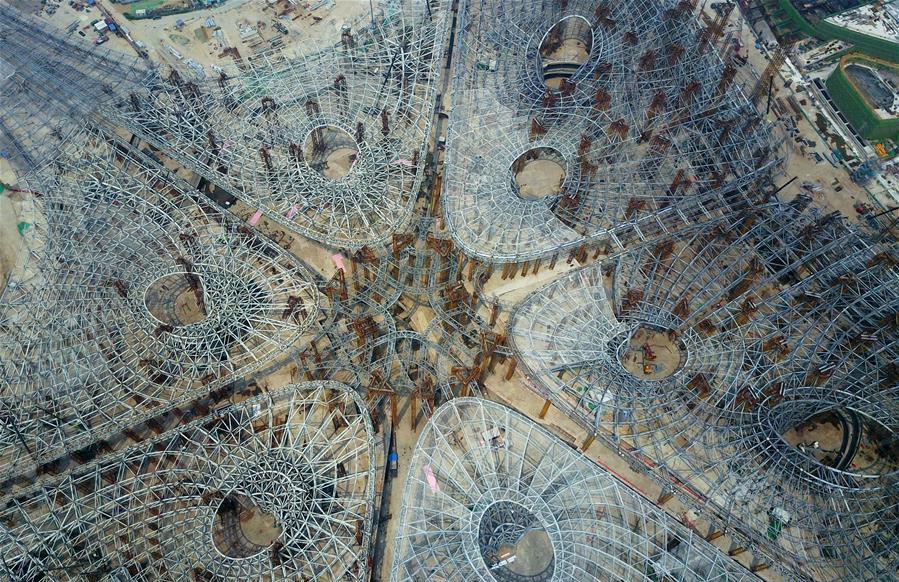

Consiste en un marco de hormigón en los niveles inferiores y una impresionante cubierta de acero con una compleja malla hiperboloide de gran envergadura, que contiene más de 170,000 elementos de acero y pesa 30,000 toneladas
Dada la ubicación en una zona sísmica, la estructura incorpora un avanzado sistema de aislamiento sísmico en la base, que aísla una masa de aproximadamente 1 millón de toneladas. Además, se integraron miles de elementos de amortiguación para mitigar las vibraciones de sismos y, crucialmente, de los trenes de alta velocidad que pasan directamente por debajo de la terminal. El diseño fue optimizado mediante un análisis de 420 combinaciones de carga y el uso de 38 tamaños de sección transversal para maximizar la eficiencia del acero
A c a b a d o
Es un hito de la arquitectura contemporánea que combina acabados fluidos y futuristas con una profunda infraestructura de sostenibilidad. Su diseño, inspirado en la arquitectura tradicional china, utiliza formas orgánicas y continuas que integran materiales como la madera y la piedra con soluciones tecnológicas avanzadas
Ecológicamente, el aeropuerto es líder: incorpora generación de energía fotovoltaica (PV) con una capacidad mínima de 10 MW y su calefacción centralizada con recuperación de calor residual se apoya en un sistema de bomba de calor de fuente terrestre que cubre casi 2.5 millones de metros cuadrados

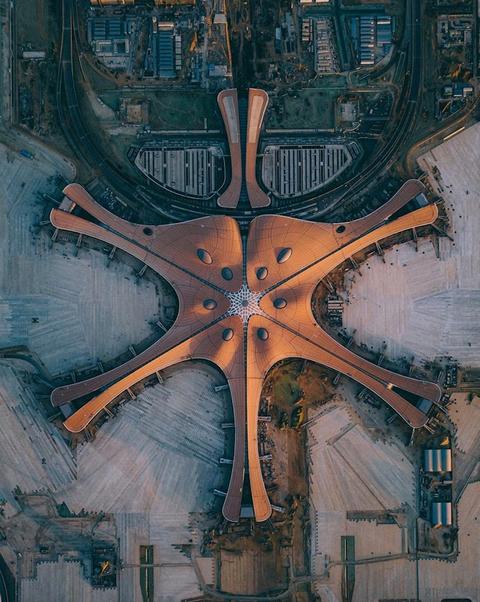

El techo, con seis formas que se extienden y una red de tragaluces, inunda el interior con luz natural, sirviendo como un sistema intuitivo de navegación en la terminal en forma de estrella de mar, diseñada para minimizar las distancias de caminata y maximizar la eficiencia
Además, gestiona el agua mediante la recolección de agua de lluvia y un sistema de purificación y almacenamiento natural que maneja hasta 2.8 millones de metros cúbicos de agua en humedales y lagos creados, previniendo inundaciones y mitigando el efecto de "isla de calor"
Foresta Pavilion Proyect
Arquitectos: Zaha Hadid Architects
Ingenieros estructuristas: BuroHappold Engineering, China Architecture Design and Research Group
Año de construcción: 2012
Año de inauguración: 2015
Área construida: 465,000 m^2
Cuidad: Nanjing
País: China
Propósito
E s t r u c t u r
Desarrollo del proyecto
Project development
Datos técnicos:
Technical data:
Arquitectos:
María Melva García González
Regina Falconi Cruz
Francisco Álvarez Hernández
Ingeniero civil:
Eduardo Cordero Chiquitero
Año: 2025
Materiales: Papel batería, cartón, alfileres
Cuidad: Puebla
País: México
Revisado por:
Dra. Elizabeth Vázquez Quitl
Objetivo: Desarrollar una propuesta arquitectónica efímera, ubicada en HU (Humanidades) dentro de la UDLAP

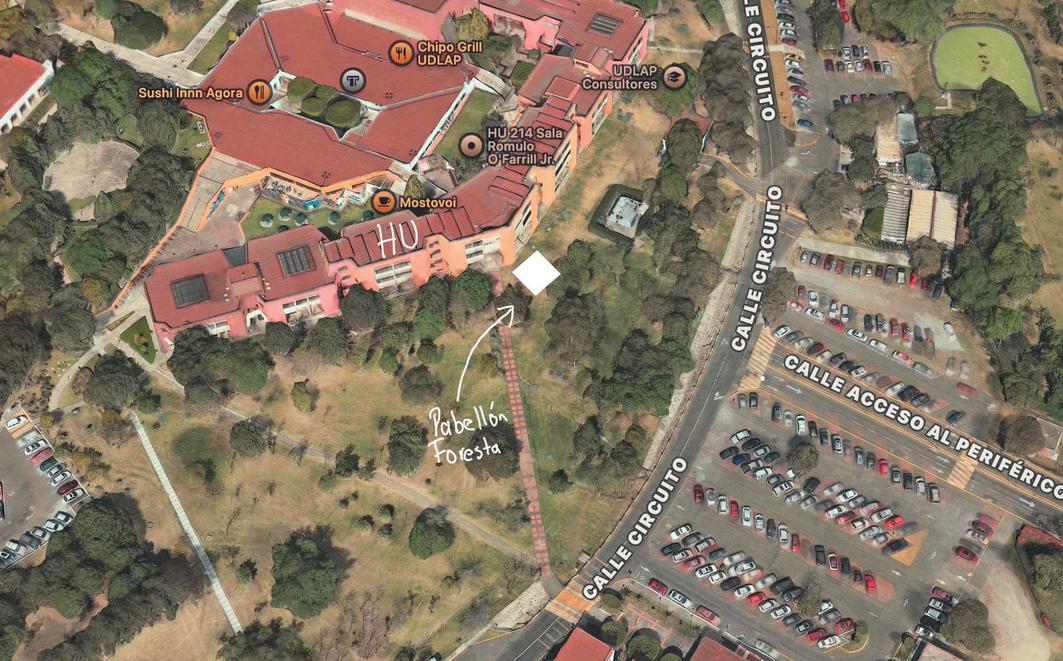

Ubicación del proyecto
Project location
El proyecto se encuentra ubicado dentro de la Universidad de las Américas Puebla, cerca de la entrada de HU (Humanidades) en el camino que lleva al Colegio Ignacio Bernal, actualmente no contiene ningún programa y con este proyecto se plantea hacer un pabellón en la pendiente que presenta el terreno

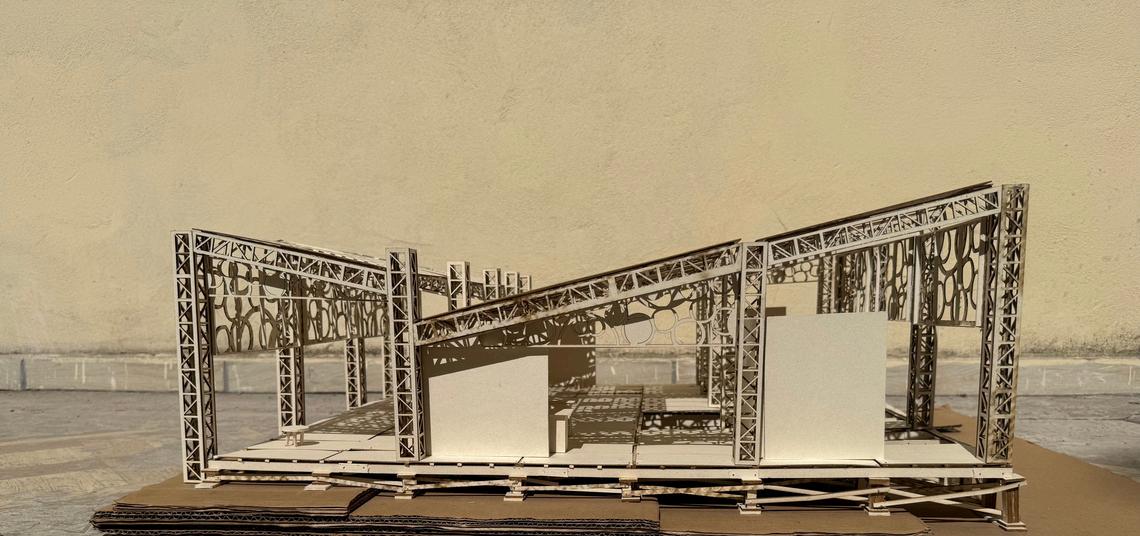

El techo del proyecto está inspirado en la copa de los árboles, lo que genera un juego de con la inclinación y luces. Además, se integran tres árboles al diseño que sirven como acento natural. Esto une las piezas clave del diseño para crear una sensación acorde al contexto

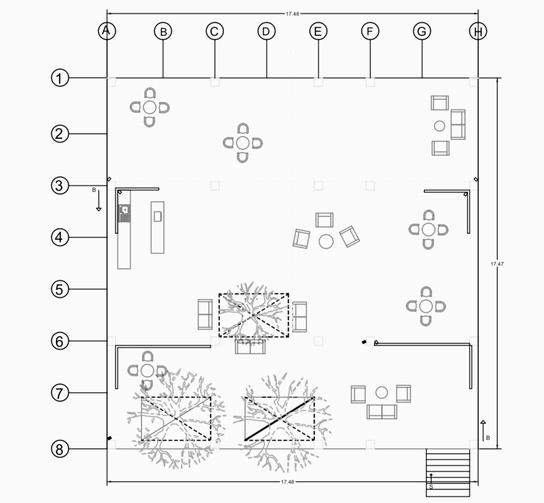

El programa cuenta con una cocineta y múltiples áreas para sentarse
El pabellón cuenta con distintos muros divisorios, tablaroca y celosía. Cuenta con instalaciones en la cocineta, bajadas de agua pluvial, iluminación e instalaciones eléctricas

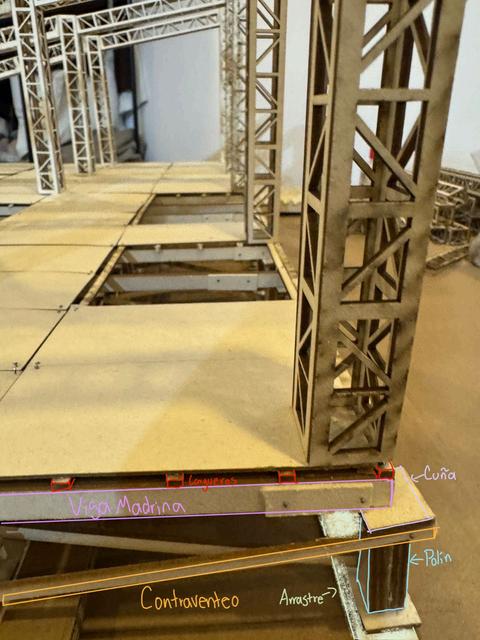

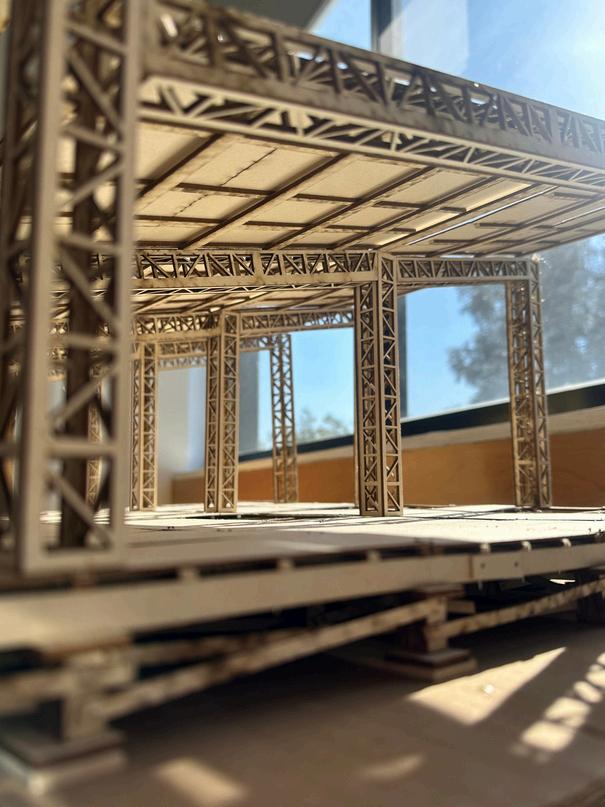

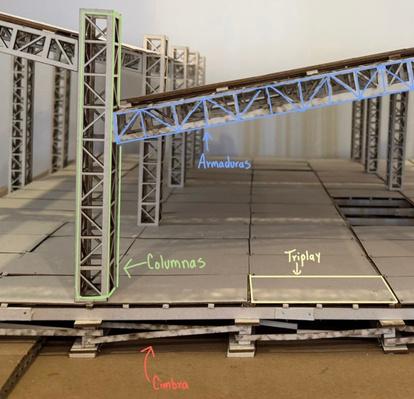

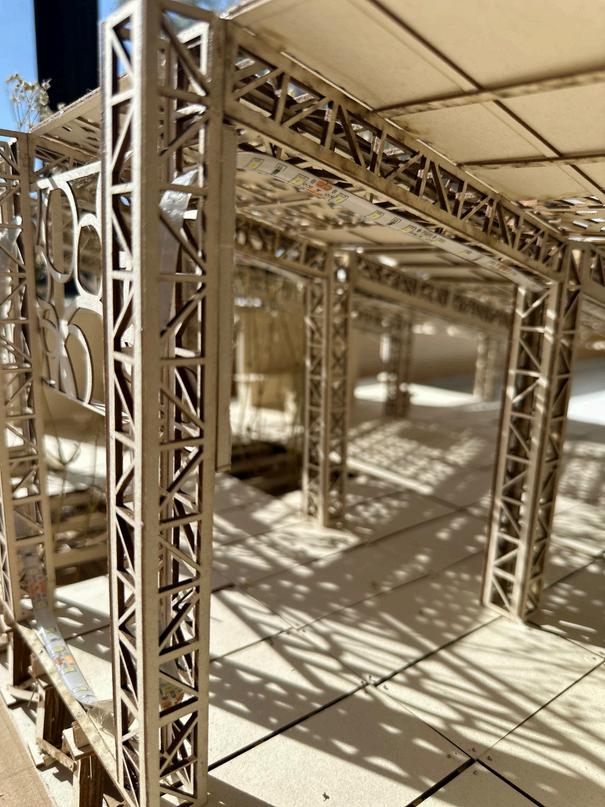

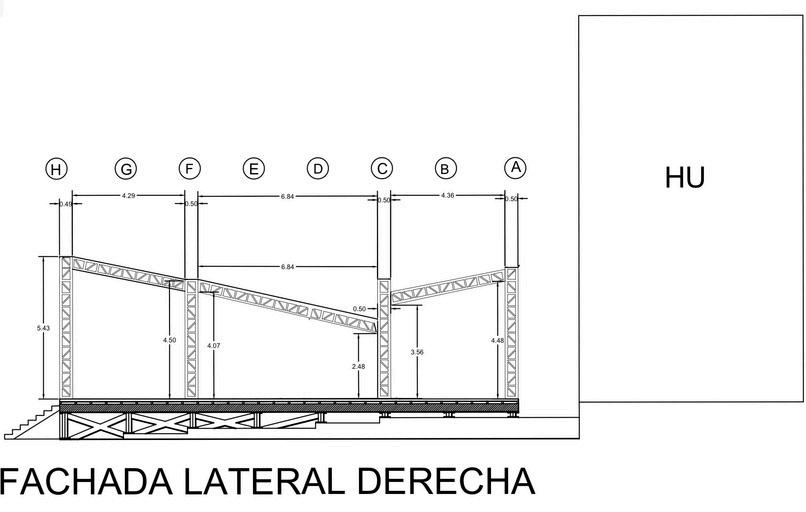

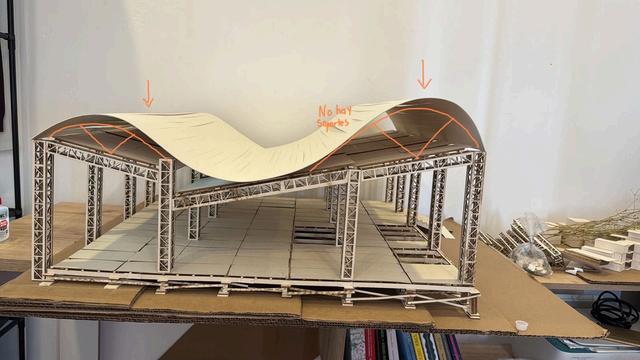

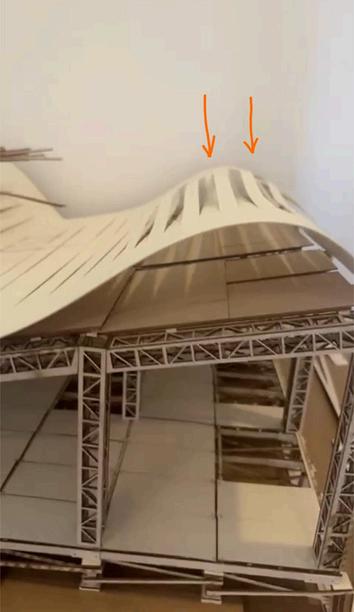

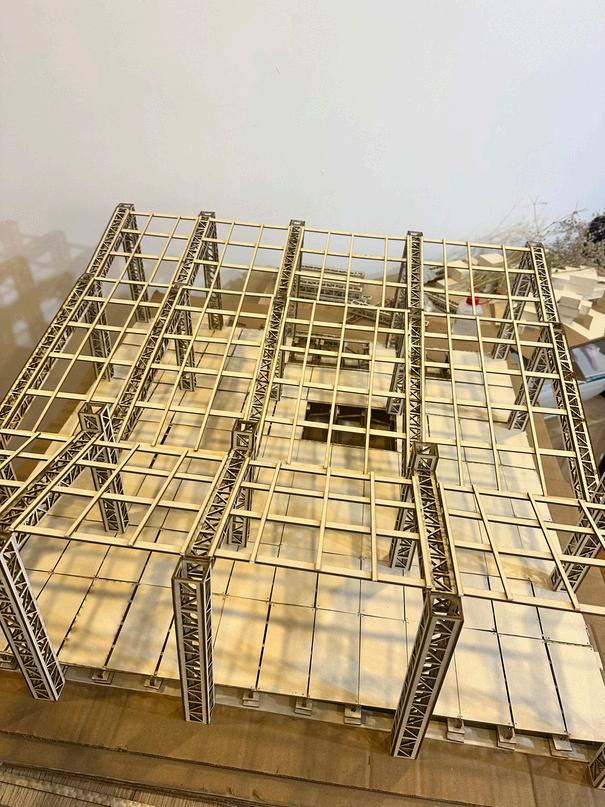

Para la elaboración de la estructura de este modelo se usaron armaduras tipo Warren, estas fueron implementadas para formar la cubierta y para darle una estabilidad agregada a las columnas

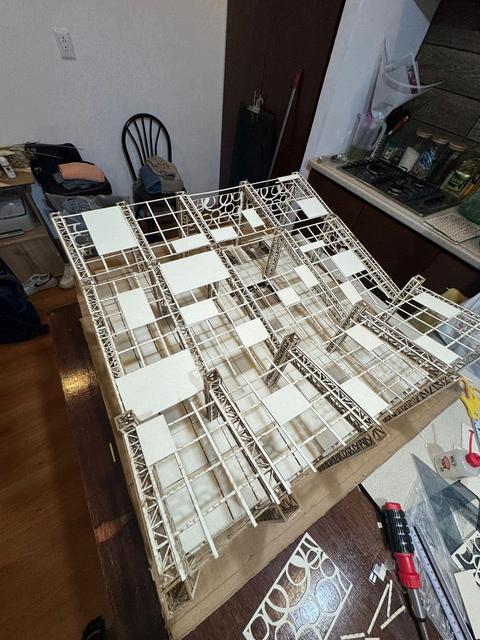

Elaboración
Model Preparation
El pabellón cuenta con distintos muros divisorios, tablaroca y celosía. Cuenta con instalaciones en la cocineta, bajadas de agua pluvial, iluminación e instalaciones eléctricas
Para la elaboración de la estructura de este modelo se usaron armaduras tipo Warren, estas fueron implementadas para formar la cubierta y para darle una estabilidad agregada a las columnas

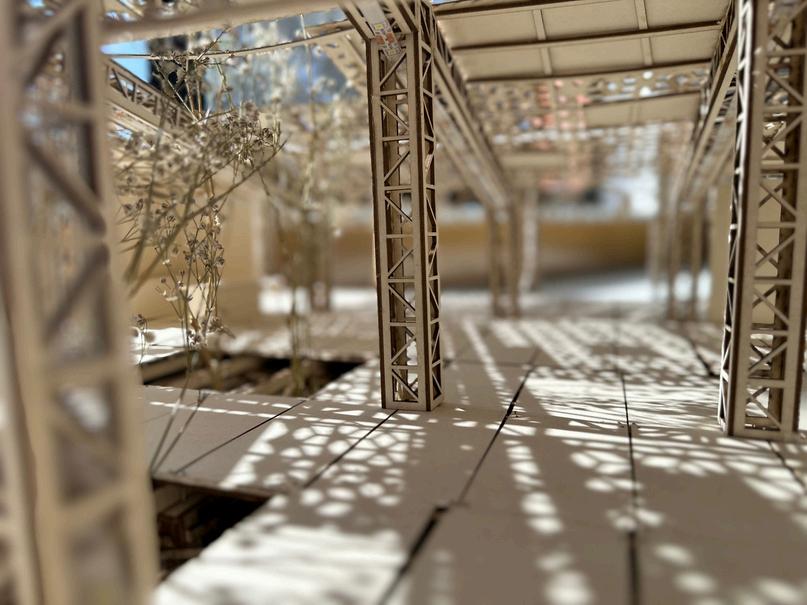

Resultados

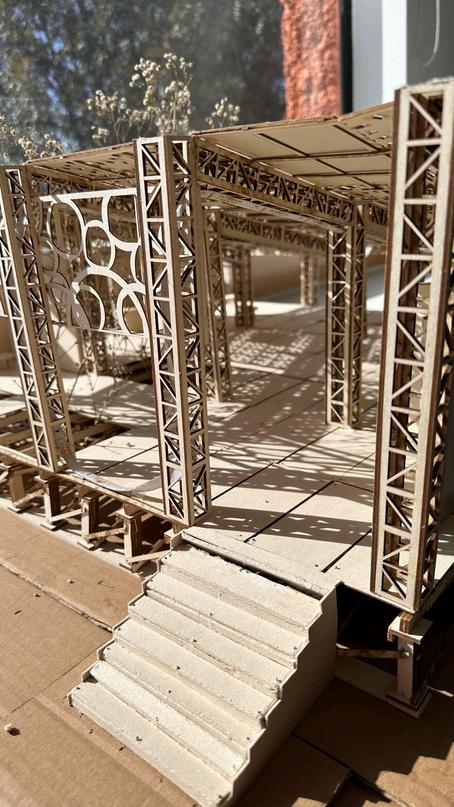

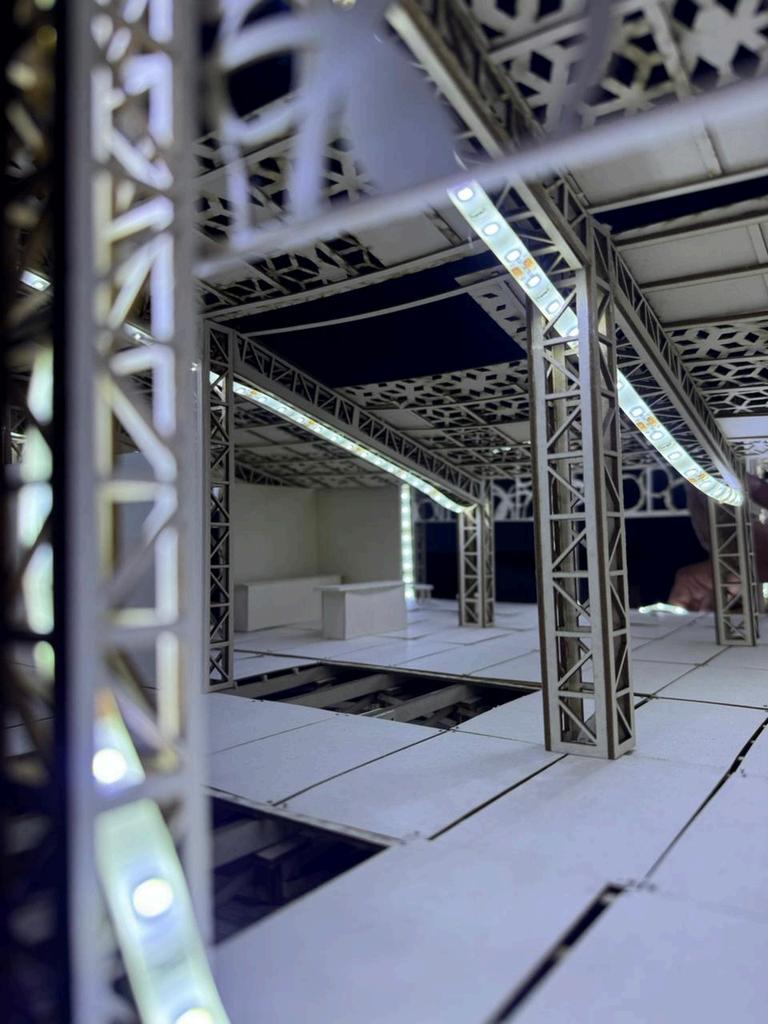

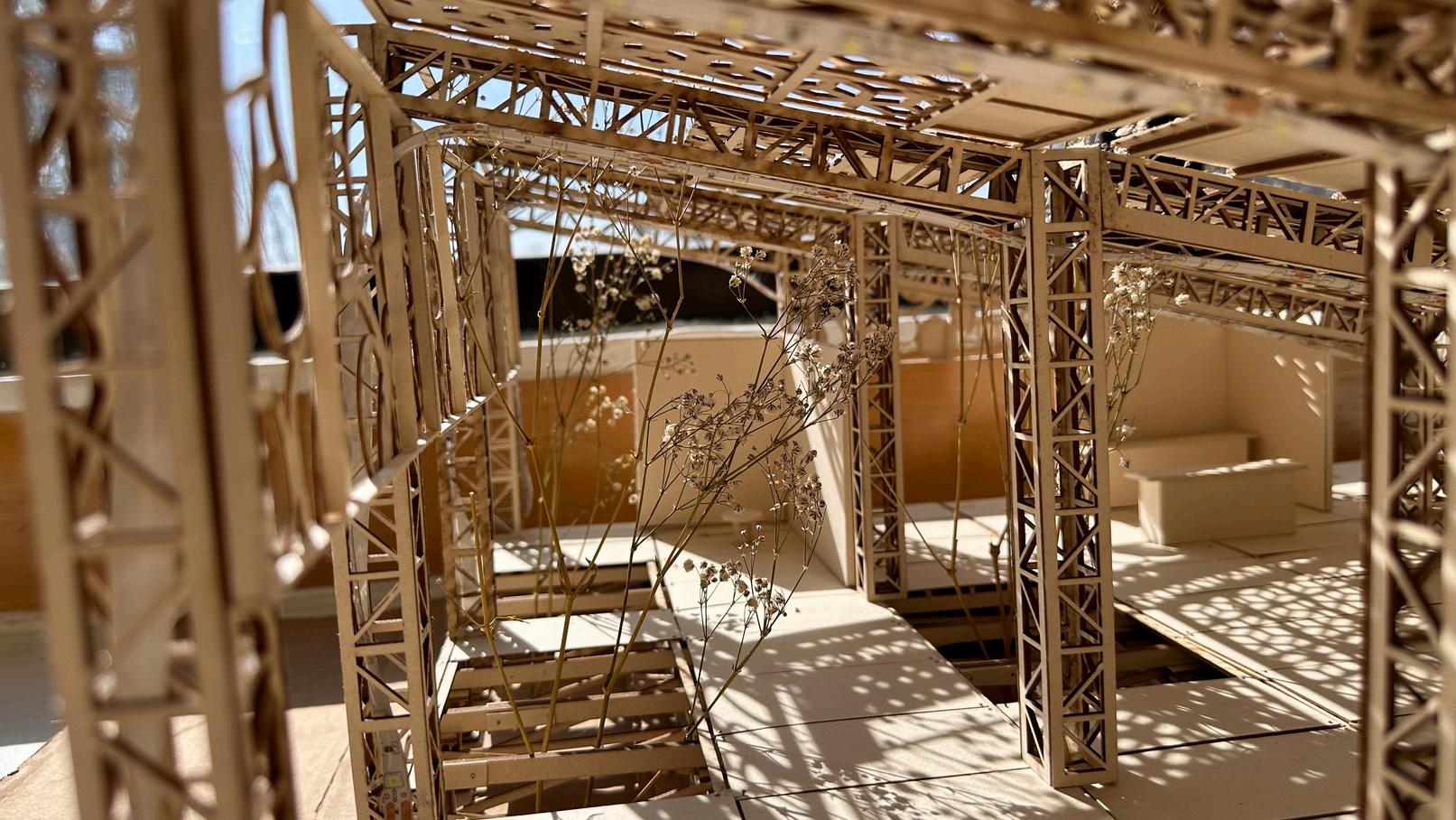

Para su elaboración, se emplearon materiales ligeros como madera y cartón, resaltando las formas orgánicas y temporales del proyecto. La iluminación destaca los detalles estructurales, creando una atmósfera serena y contemplativa, ideal para el propósito de un pabellón
El espacio interno del pabellón ha sido meticulosamente diseñado para fomentar la calma y la interacción social.
Estructuralmente, el diseño integra la sostenibilidad y busca una profunda armonía con el entorno. Al incorporar los tres árboles como acento visual, el proyecto promueve una experiencia sensorial única que conecta directamente al usuario con la naturaleza circundante. De esta forma, el pabellón se convierte en un refugio que, tal como los claros en un bosque, ofrece un espacio de quietud y contemplación en medio del dinamismo de la universidad
