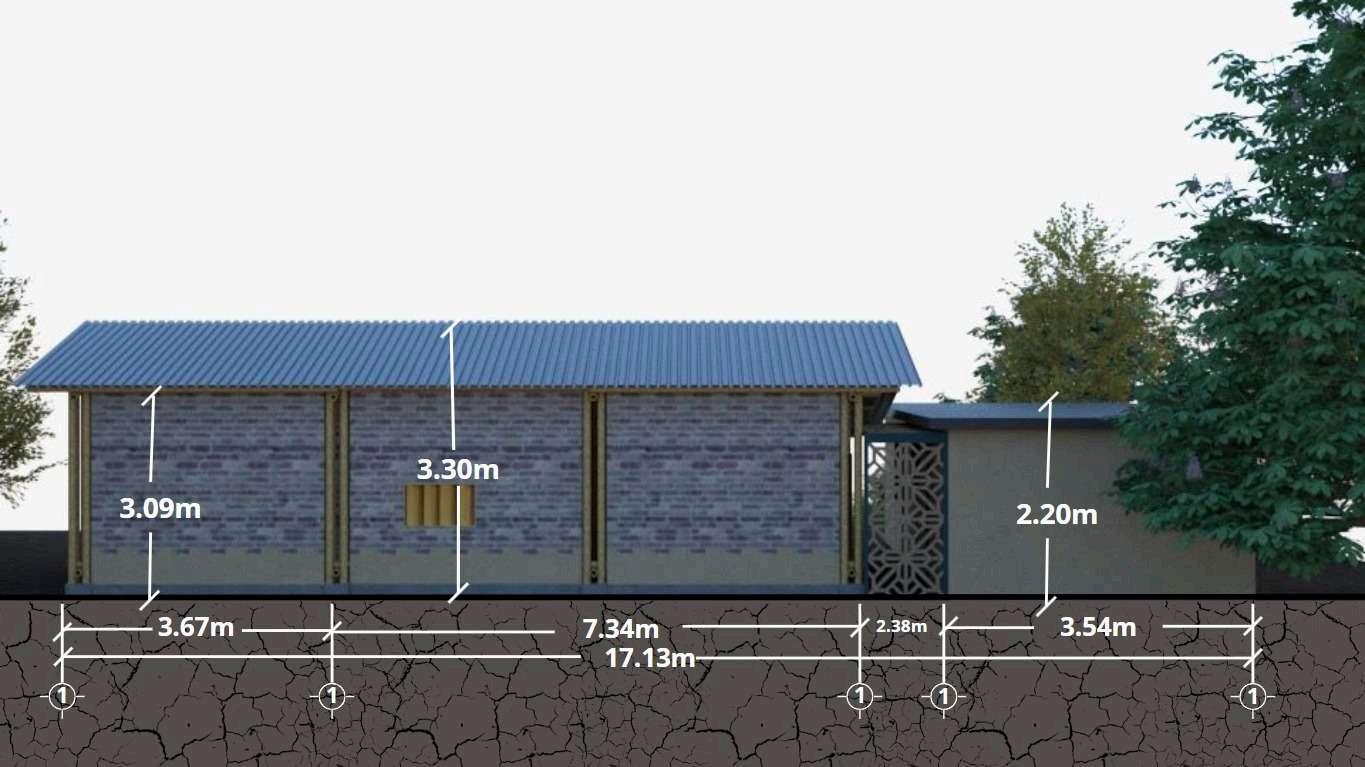

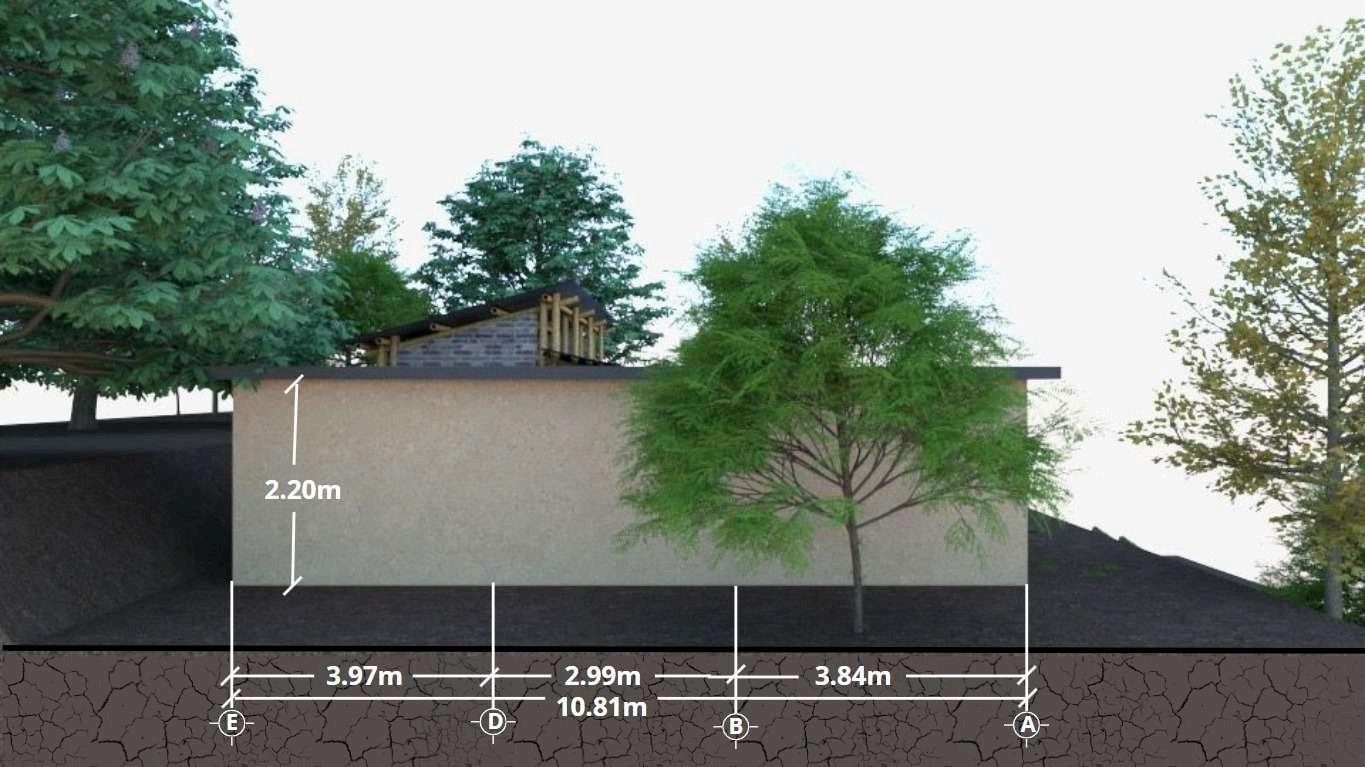

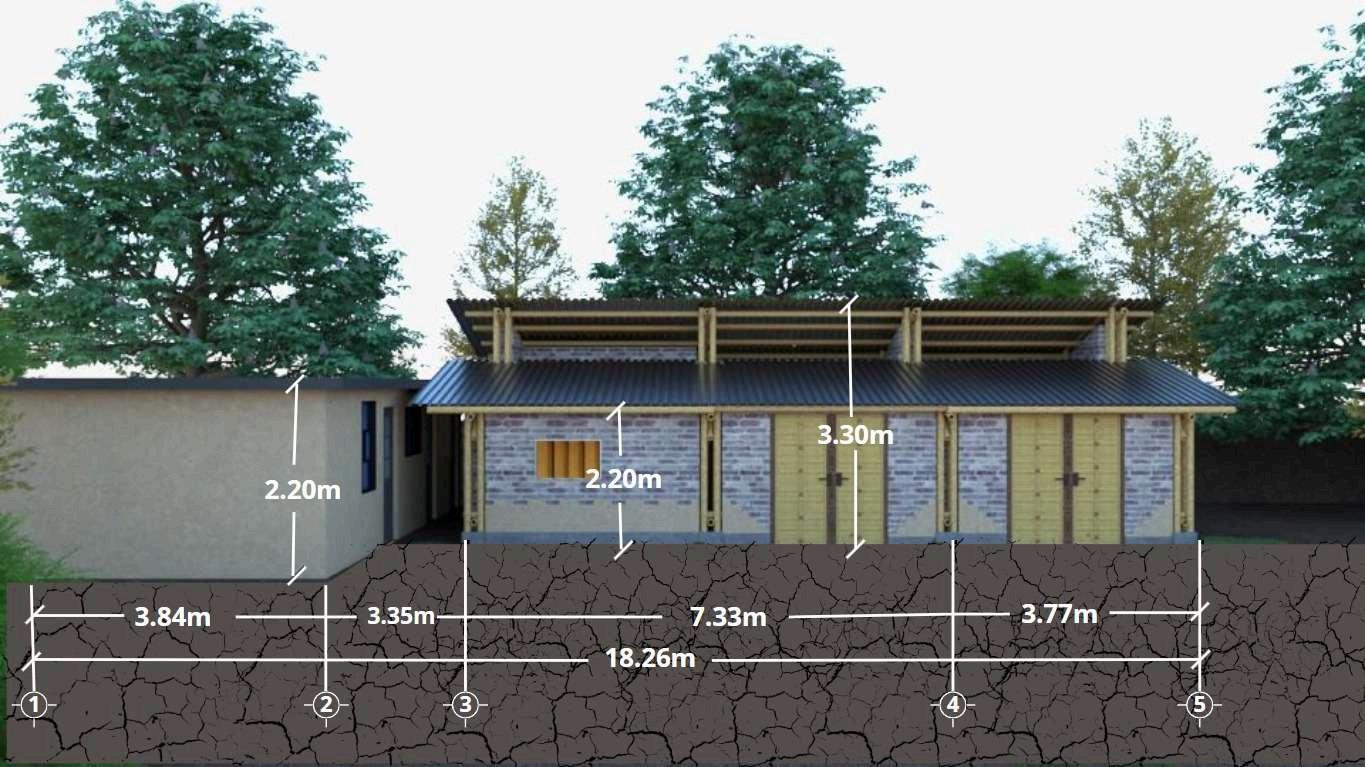

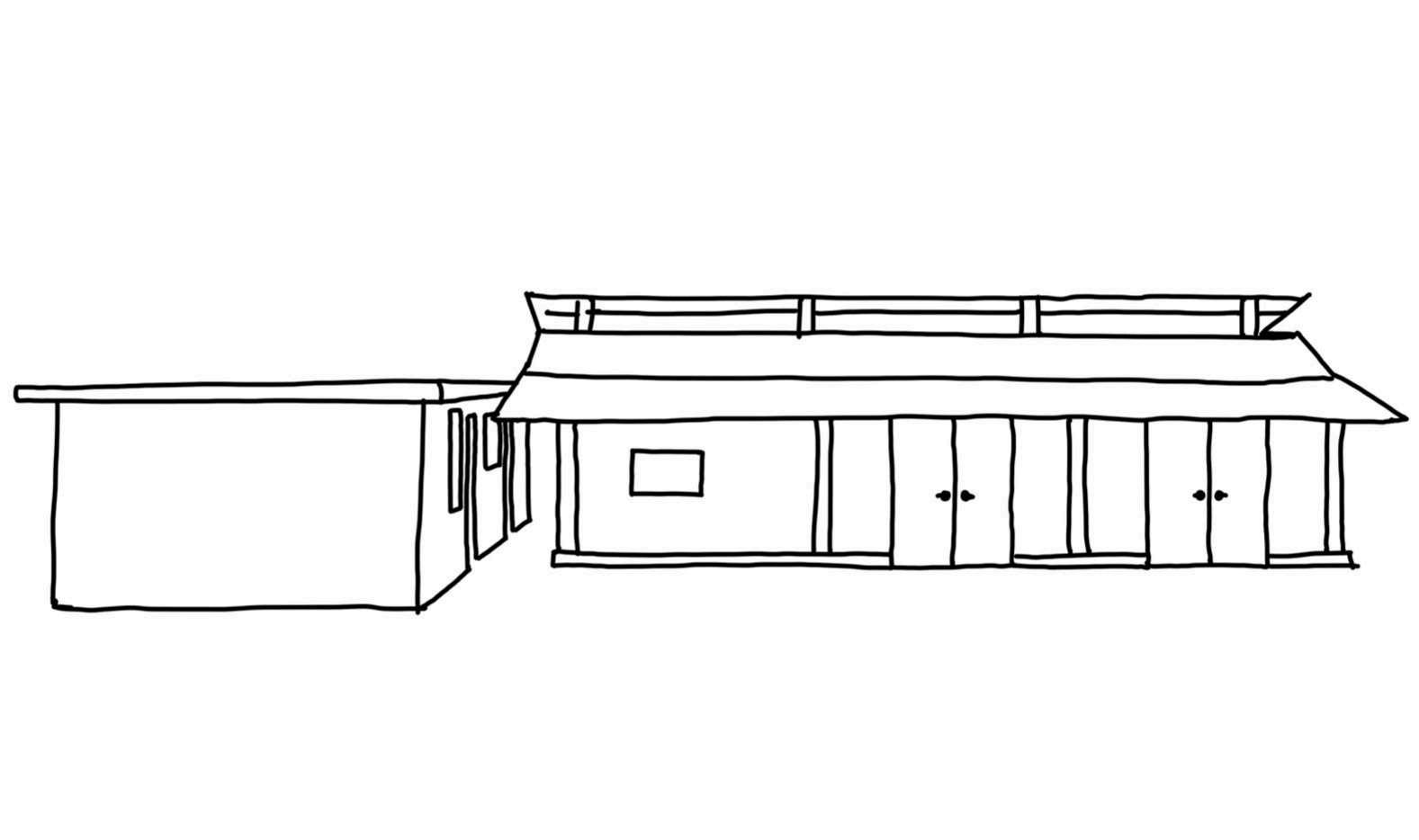

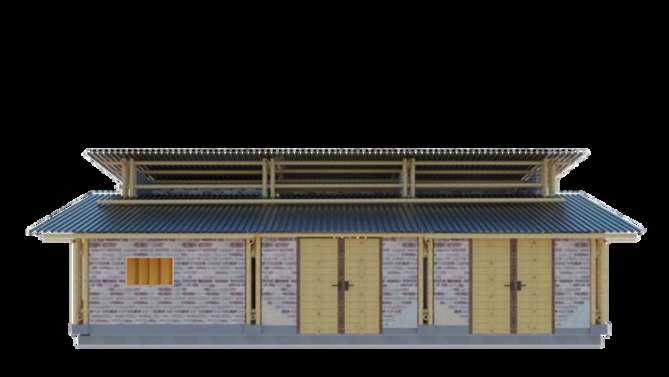

FACHADAS

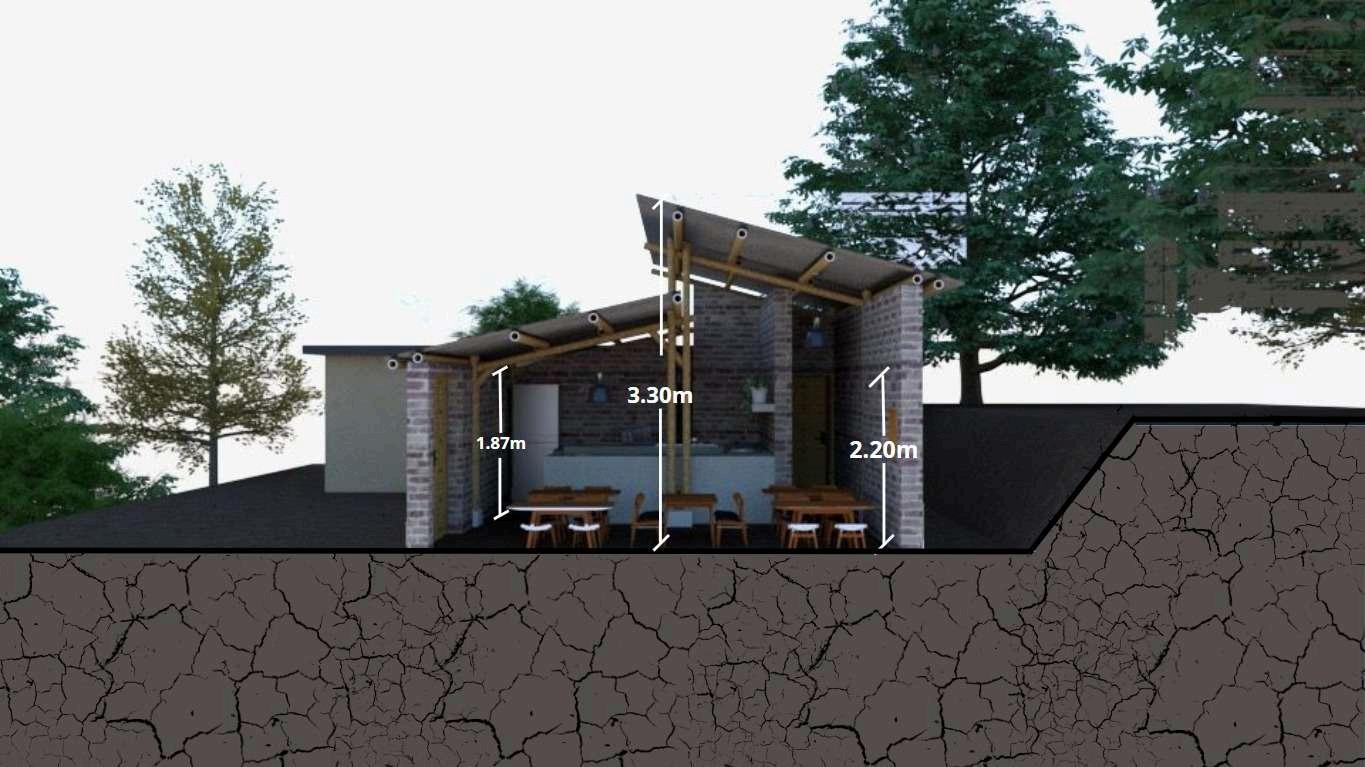

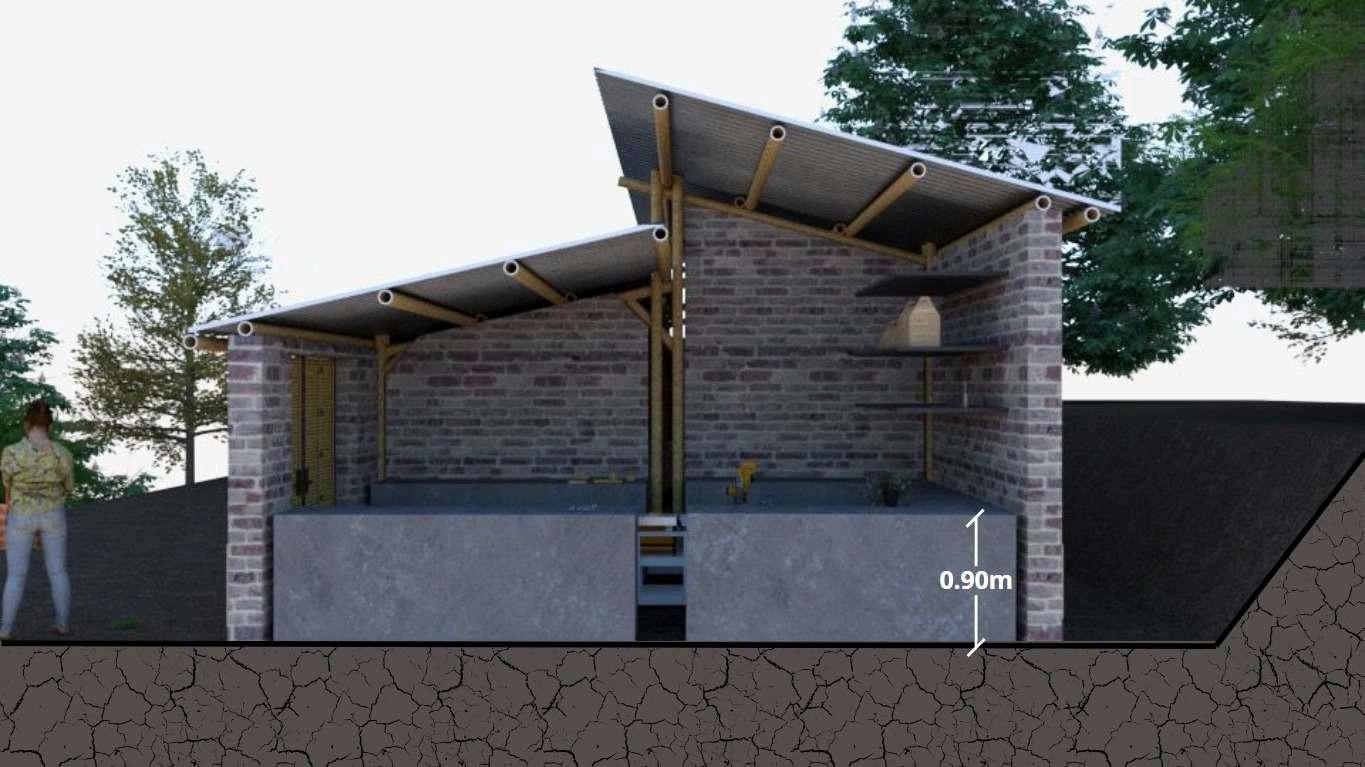

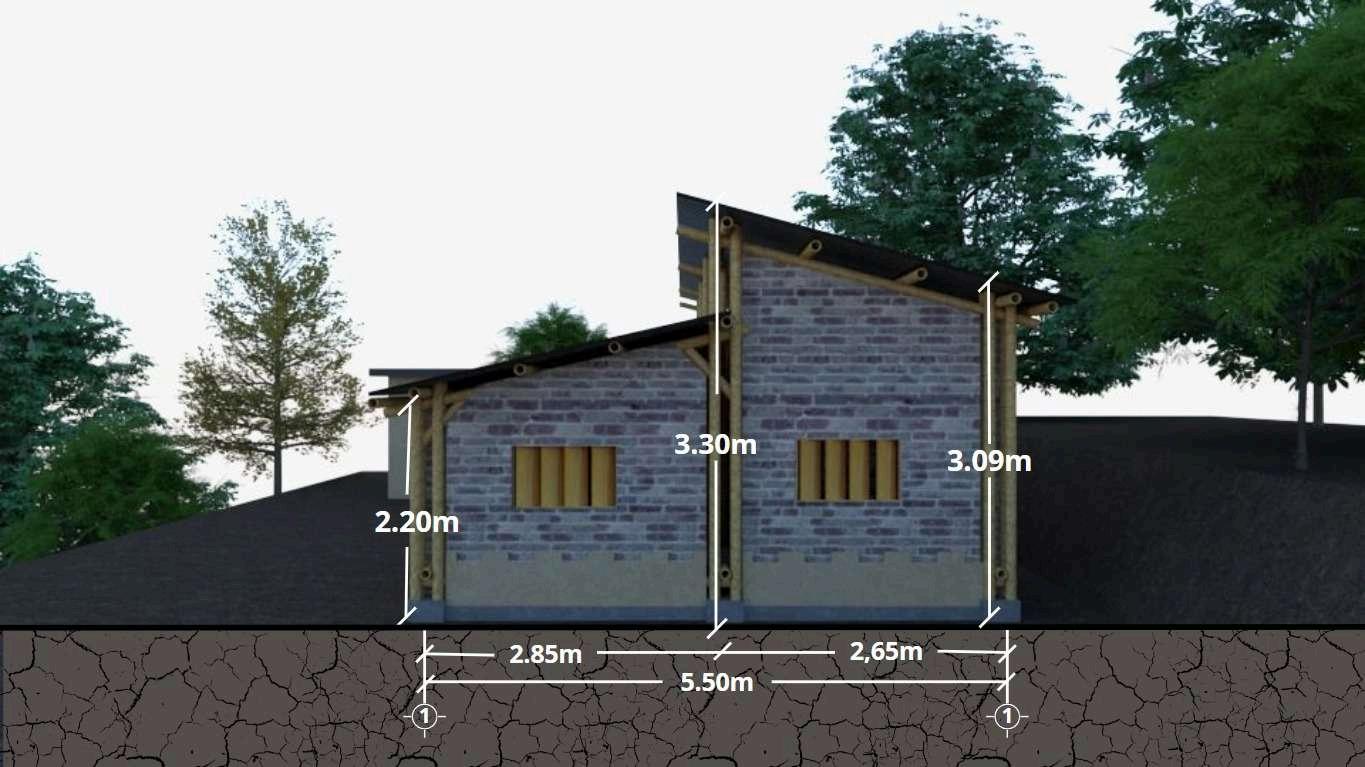

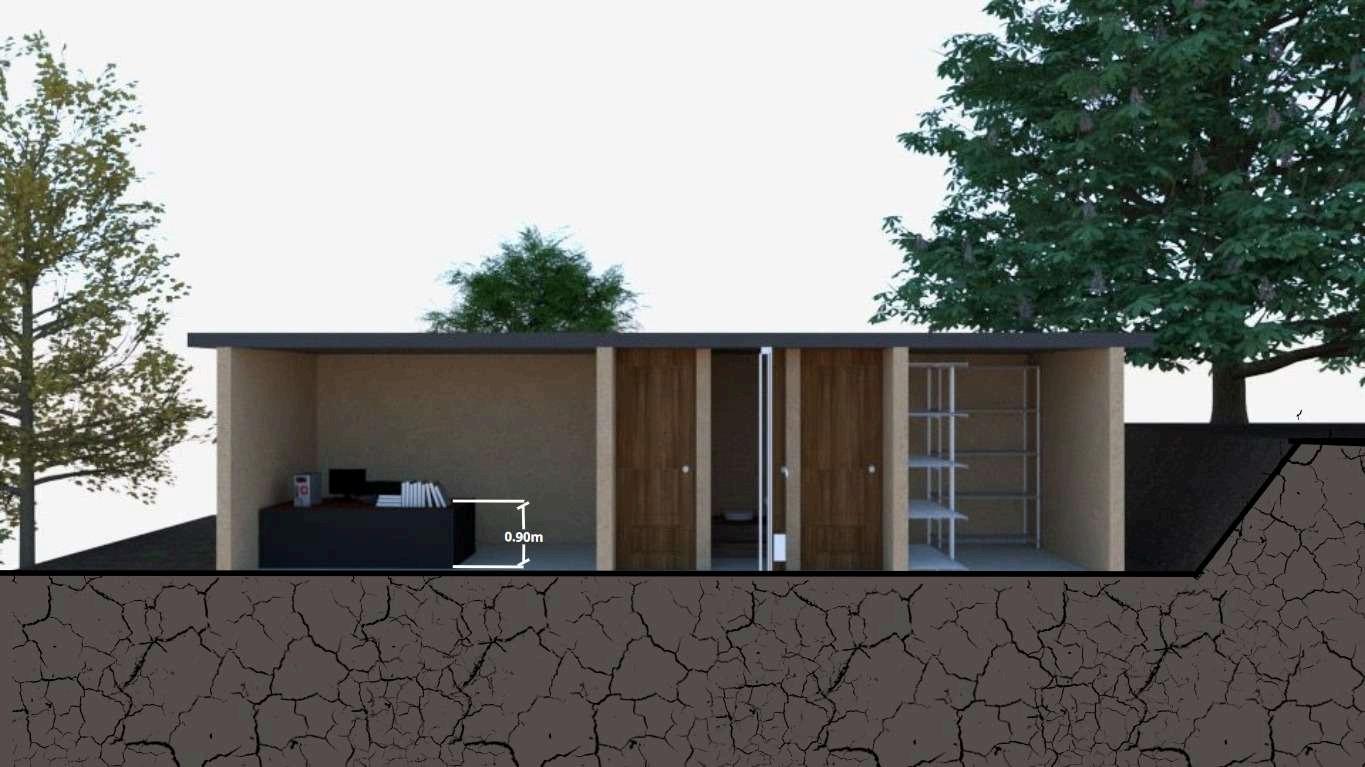

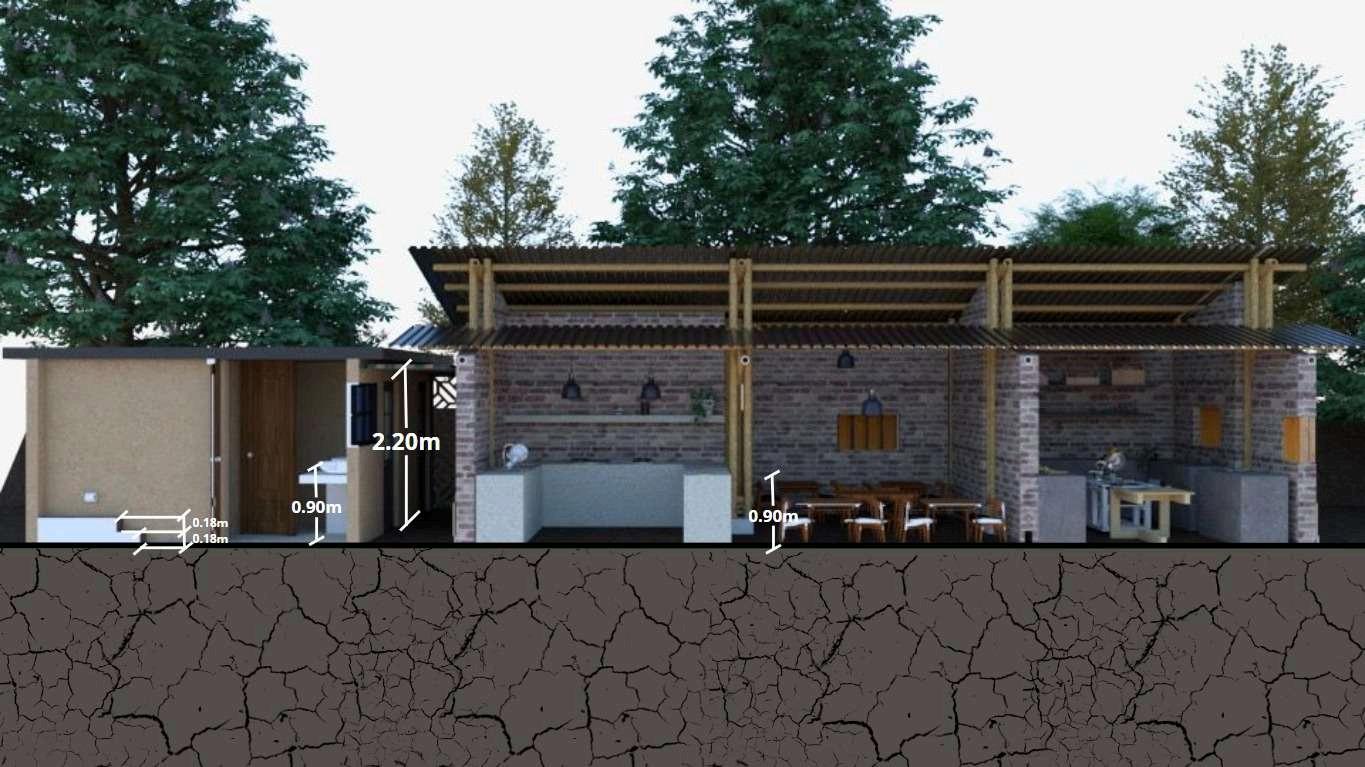

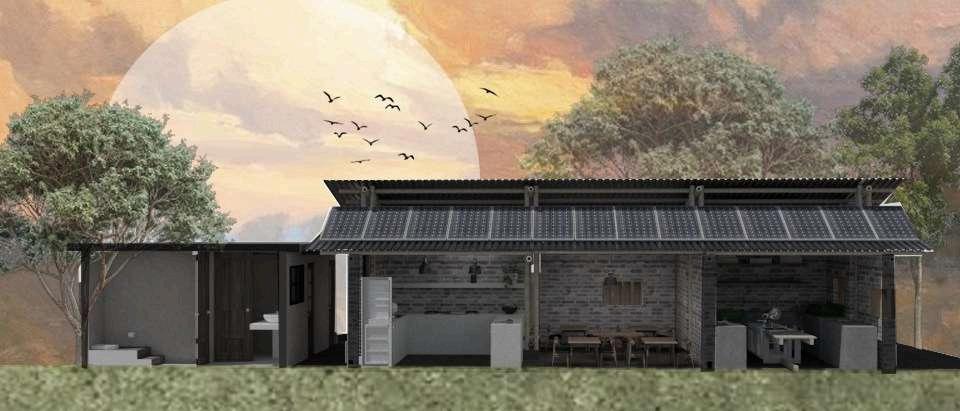

CORTES

PROCESO CONSTRUCTIVO (FAENAS)

MOBILIARIO, MOODBOARD Y PALETA VEGETAL

PROPUESTA BIOCLÍMATICA

ECOTECNÍAS

08. 09. 11. 15. 19. 23. 26. 28. 32.

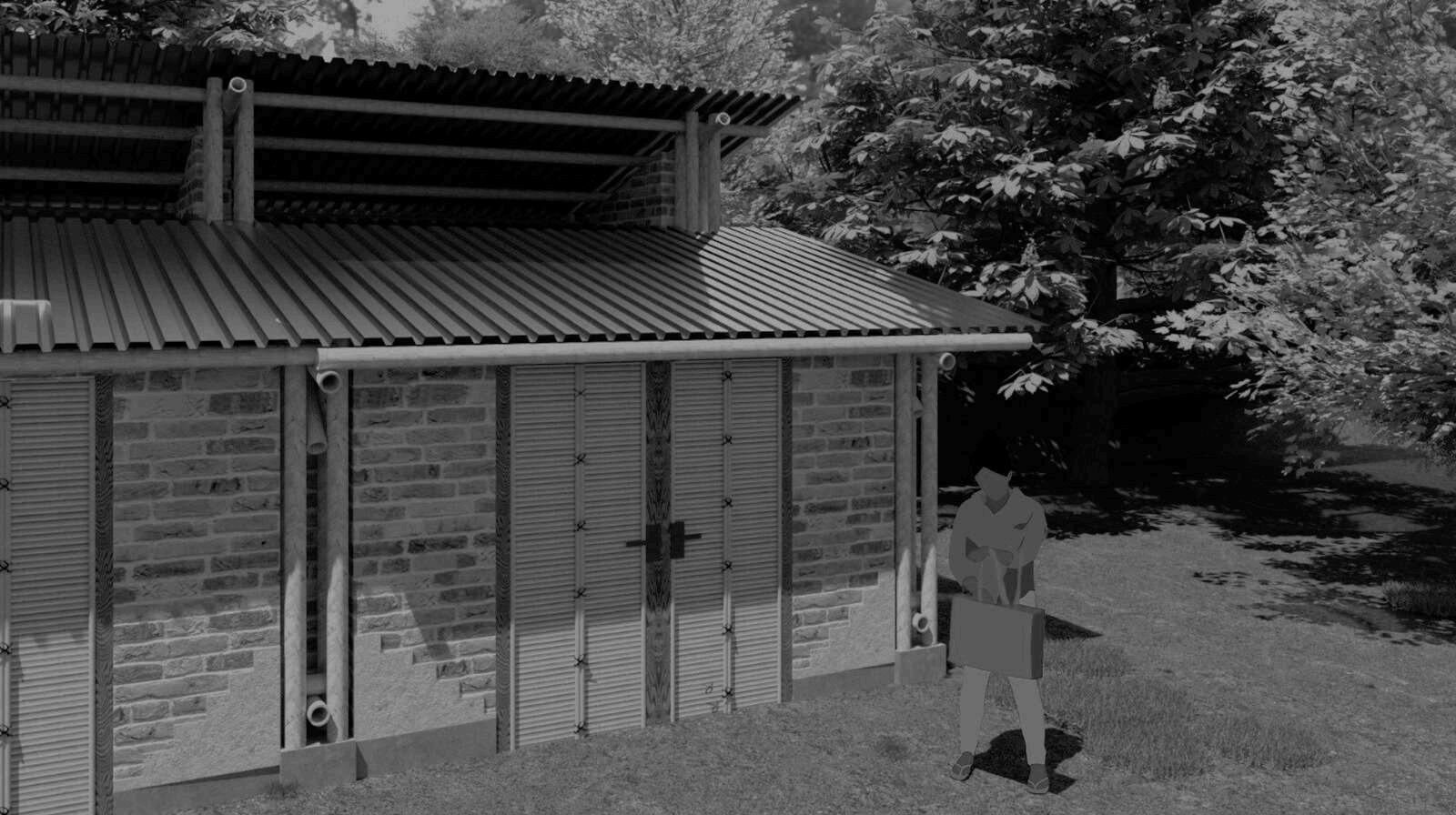

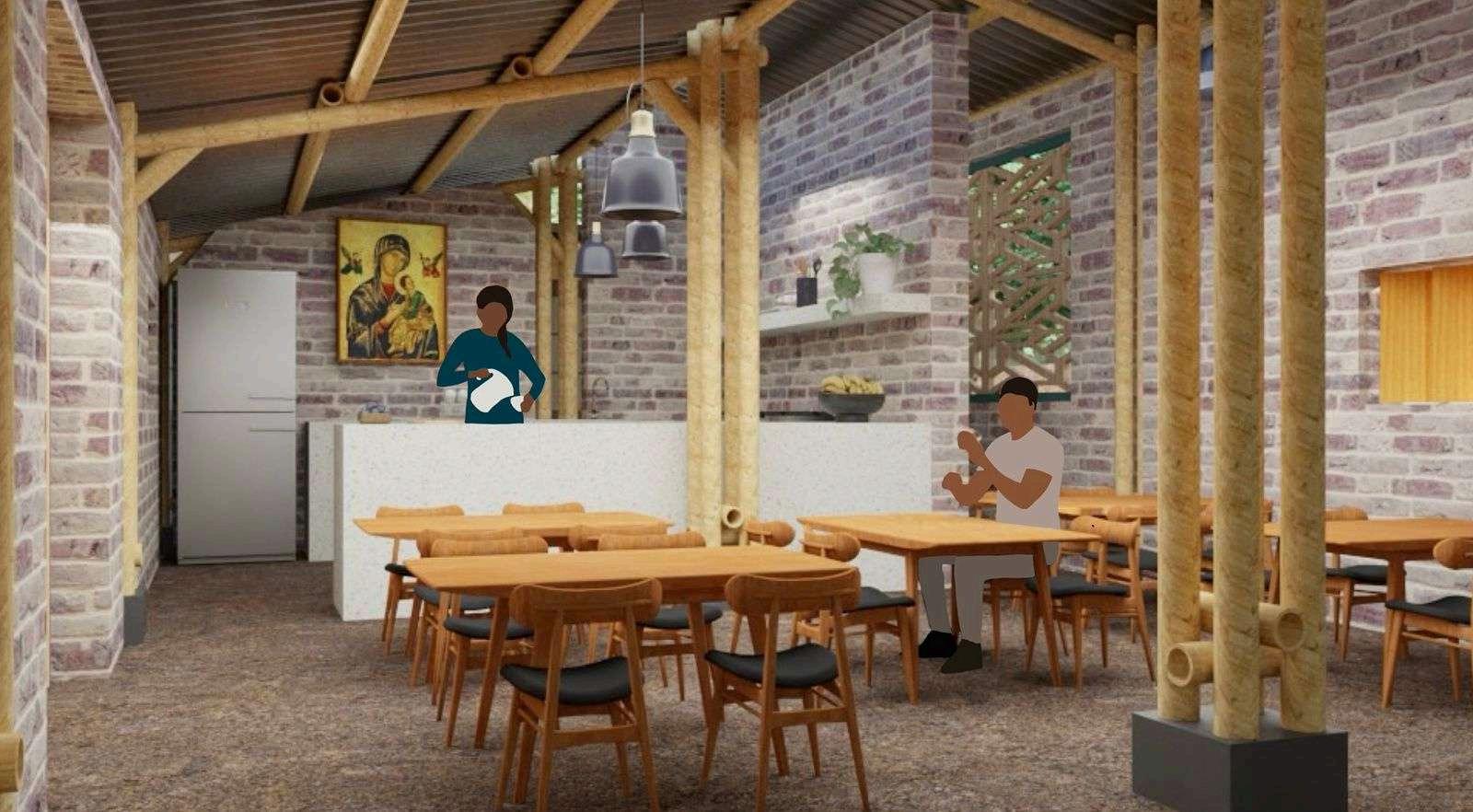

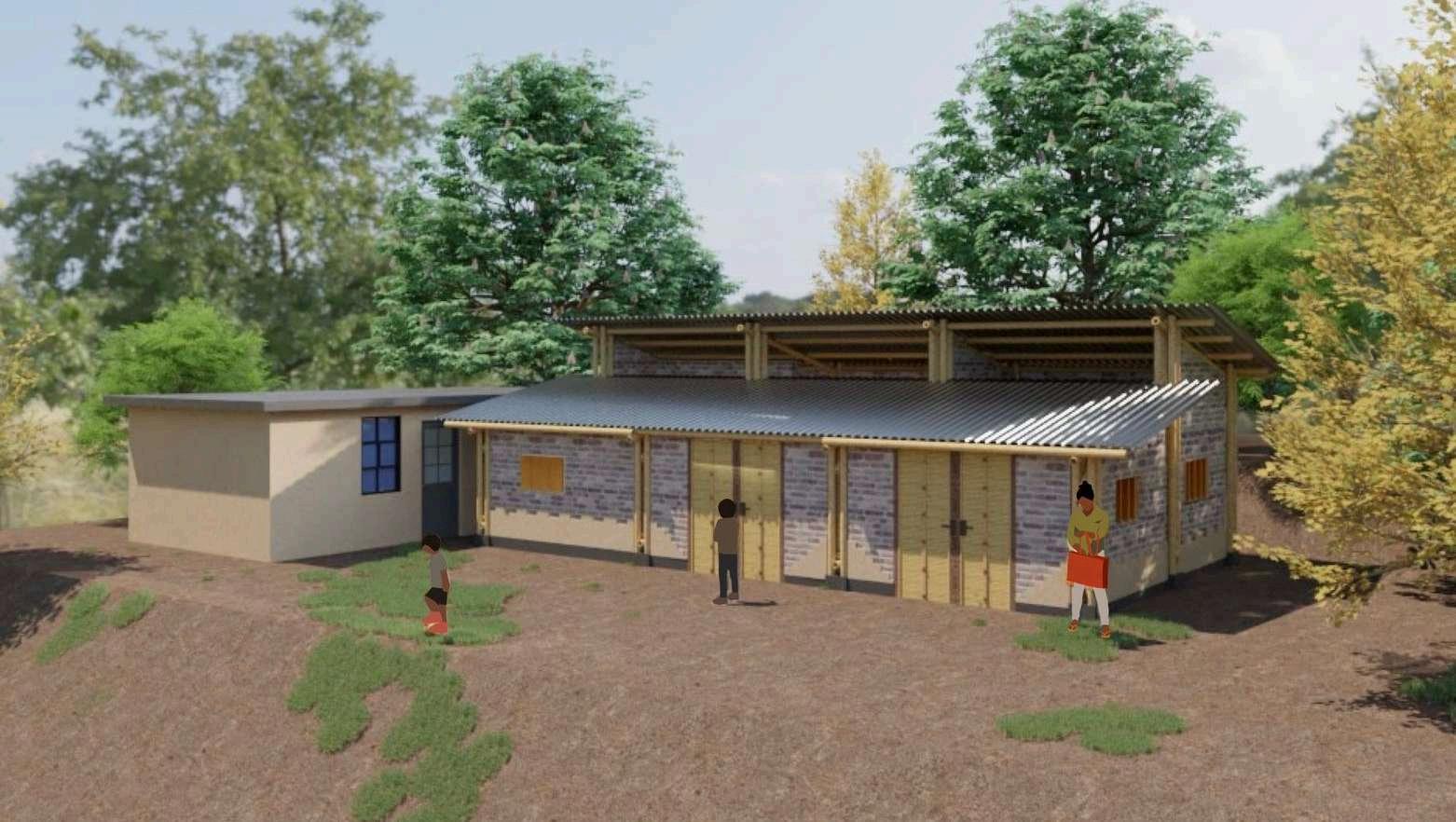

ILUSTRACIONES

ESTRUCTURACIÓN

CONCLUSIONES PLANTAS

Este proyecto consiste en la construcción de un comedor para la comunidad escolar del Bachillerato Digital 139 de Cuauhtamazaco, Cuetzalan. Diseñado con bambú como material principal. El objetivo es crear un espacio acogedor y sostenible que sirva como punto de encuentro, recreación, multiusos y alimentación para la comodidad. El uso del bambú no solo resalta por su estética natural y versatilidad, sino que también representa una alternativa ecológica y económica frente a otros materiales de construcción. Además, el bambú es resistente, renovable y se adapta bien al clima y las condiciones de la región, lo que hace que la estructura sea duradera y de bajo impacto ambiental.

INTRODUCCIÓN

c o m e d o r t l a l t i k p a k

MISIÓN

Promover el desarrollo sostenible y comunitario en Cuauhtamazaco a través de la construcción con bambú, ofreciendo espacios funcionales, ecológicos y estéticamente integrados al entorno natural, que impulsen la economía local, fortalezcan las tradiciones culturales y fomenten el cuidado del medio ambiente.

VISIÓN

Ser un referente nacional en arquitectura sustentable y desarrollo comunitario, reconocidos por generar impacto positivo en la calidad de vida de las personas y en la conservación del medio ambiente, mientras se rescatan y potencian los recursos naturales y saberes locales en la construcción sostenible.

BODEGA

BAÑOS SECOS

DIRECCIÓN

COMEDOR Y COCINA

TALLERES

CONJUNTO

c o m e d o r t l a l t i k p a k

En Cuauhtamazaco, cuetzalan, los servicios ecosistémicos de la región ofrecen un gran potencial para un desarrollo sostenible, por lo que se decidió usar los siguientes:

2.

1. Producción de alimentos: La diversidad de árboles frutales, como naranjas, limones, café y canela, contribuye a la seguridad alimentaria y brinda oportunidades comerciales para productos locales, fomentando una agricultura sostenible.

3.

Abundancia de agua: La alta pluviometría y los ríos aseguran el abastecimiento de agua para consumo, riego y conservación ambiental, apoyando la agricultura y potencialmente la generación de energía hidroeléctrica.

Bambú para construcción: La región cuenta con bambú abundante, un recurso renovable ideal para construir muebles y estructuras ecológicas, que promueve prácticas constructivas sostenibles y reduce el uso de materiales contaminantes.

Purificación del aire: La vegetación y los árboles mejoran notablemente la calidad del aire, favoreciendo la salud de la población y haciendo de Cuautlancingo un destino atractivo para el ecoturismo y la educación ambiental. 4.

Estos recursos naturales posicionan a Cuautlancingo como una comunidad con potencial para un desarrollo equilibrado, que combina sostenibilidad, bienestar y aprovechamiento responsable de su entorno natural.

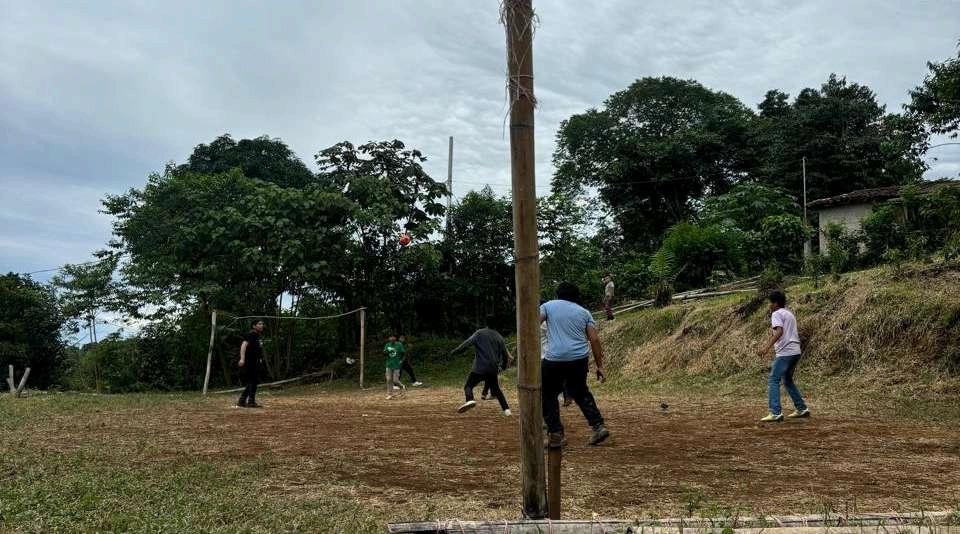

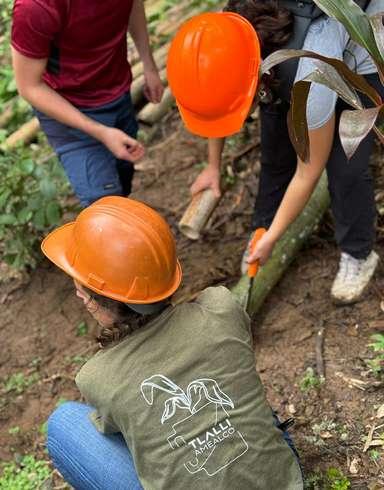

Participamos en un taller improvisado que nos mostró la falta de instalaciones adecuadas para actividades de capacitación, un recurso que muchos consideran vital para el desarrollo económico de la comunidad y debido a la alta de empleo en albañileria y el conocimiento de los padres de familia en el mismo, hace de gran utilidad los talleres de esta indole.

c o m e d o r t l a l t i k p a k

La disposición de ventanas y puertas permite el flujo de aire fresco, aprovechando las corrientes de la región para mantener el espacio cómodo sin ventilación artificial.

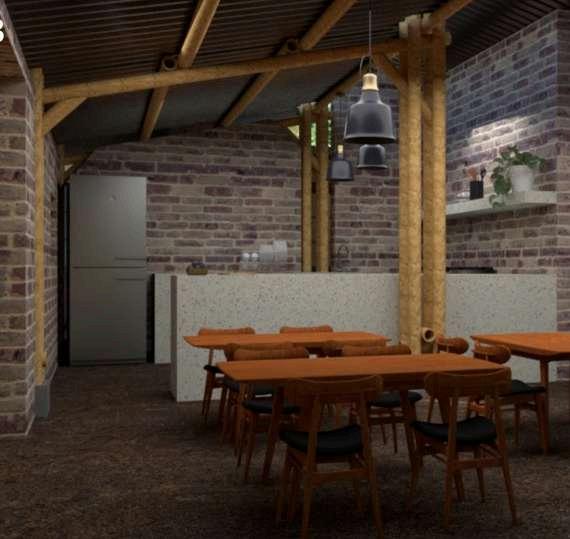

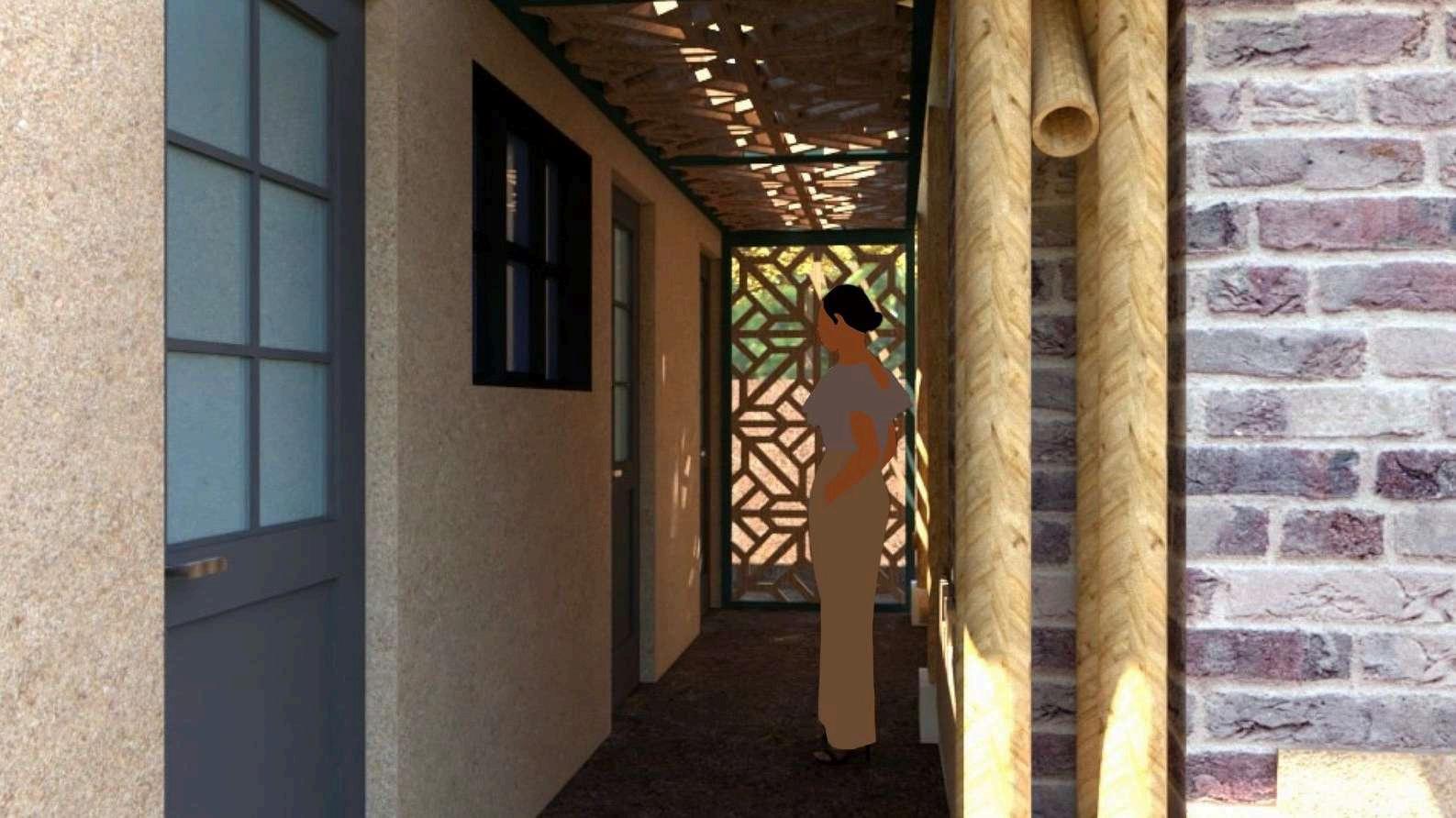

Huecos en el bambú permiten que la luz entre de forma difusa, iluminando el comedor durante el día y reduciendo la necesidad de luz artificial.

Una lámina reflectante en el techo ayuda a disipar el calor, manteniendo el comedor fresco sin necesidad de sistemas de enfriamiento adicionales.

El bambú y otros materiales de la zona disminuyen el impacto ambiental, se integran bien al clima y apoyan la economía local.

B I O C L Í M A T I C A P R O P U E S T A

c o m e d o r t l a l t i k p a k

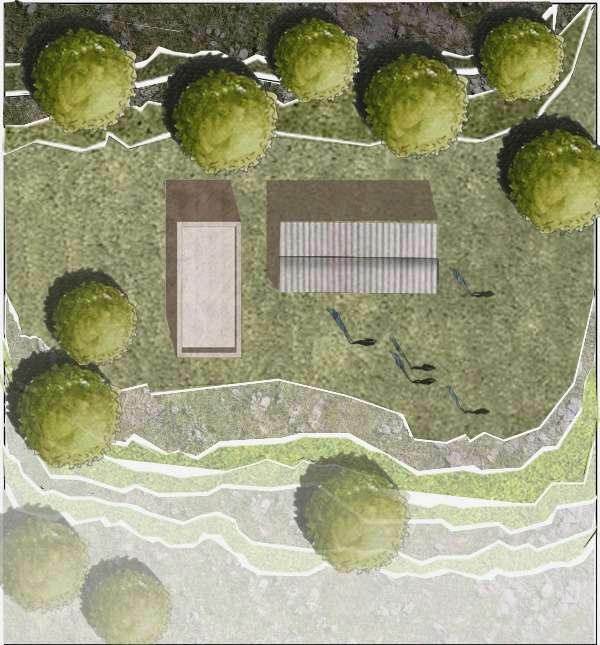

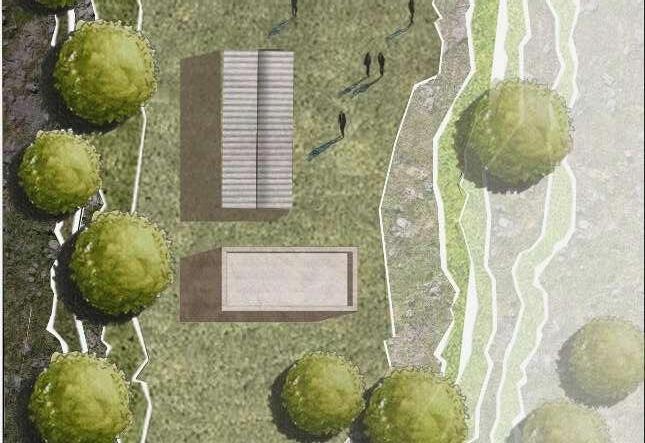

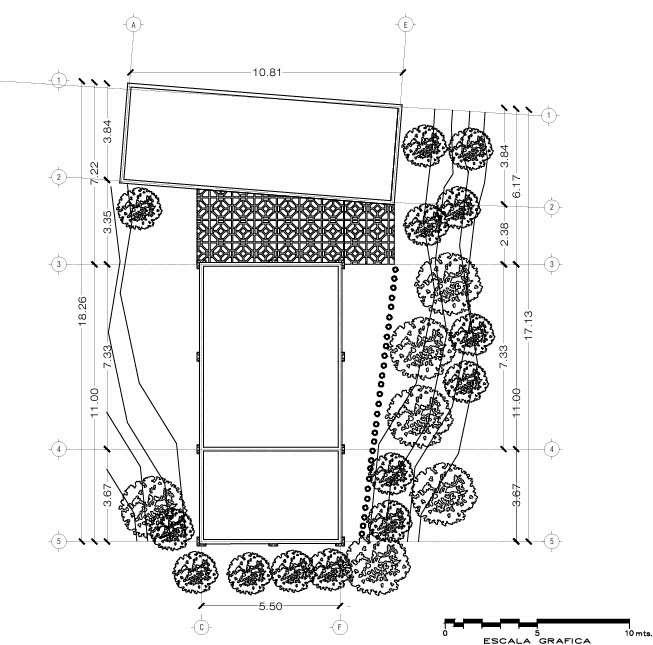

Planta conjunto

Se puede observar los distintos niveles topográficos, la barrera natural para controlar el agua pluvial y la dimensión de los volúmenes en vista aérea

c o m e d o r t l a l t i k p a k

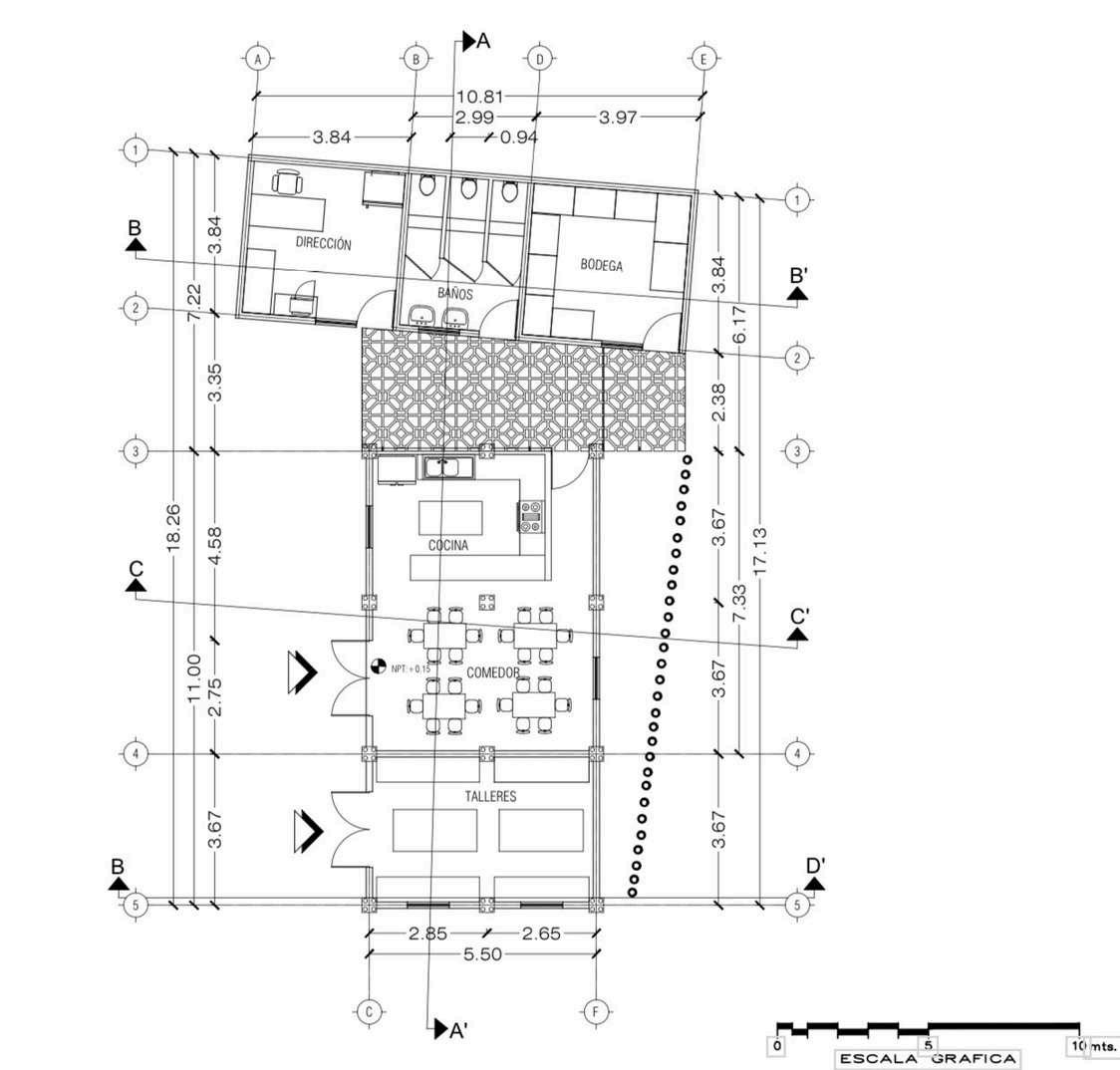

Planta arquitectónica

Podemos observar la distribución de los espacios y las medidas de algunos de ellos.

c o m e d o r t l a l t i k p a k

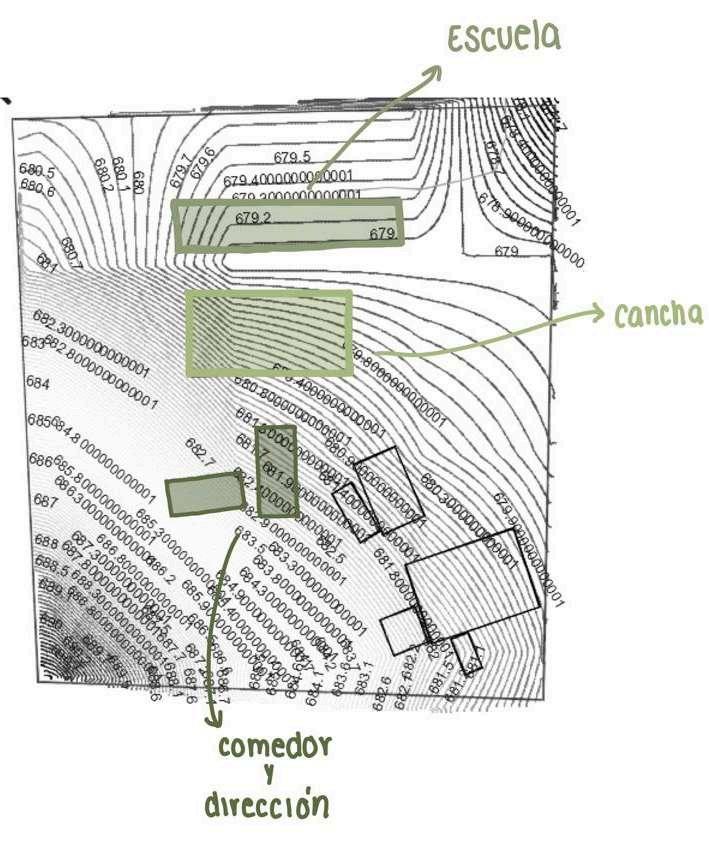

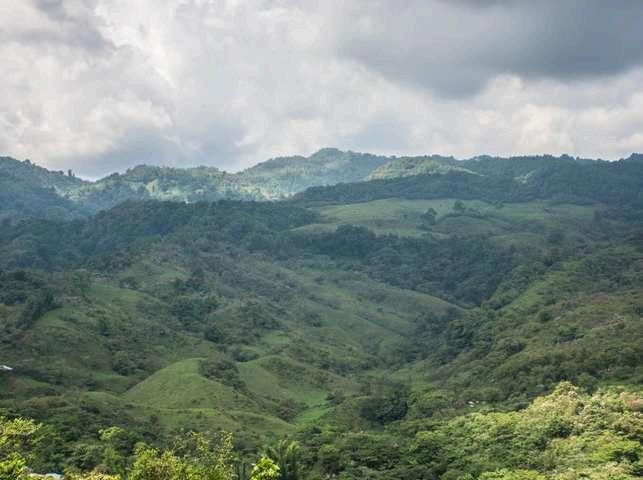

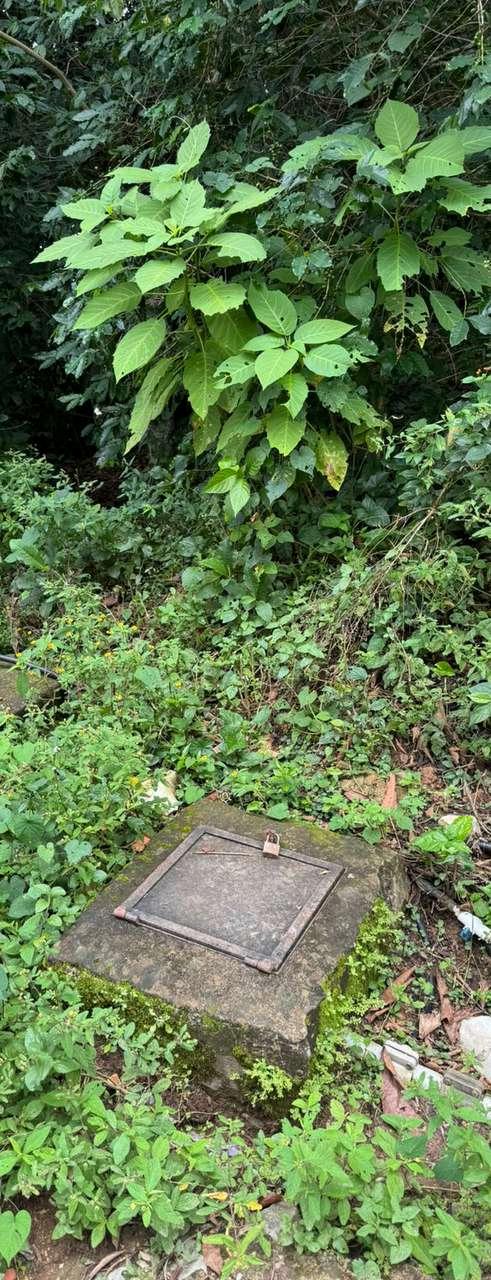

A partir del levantamiento de sitio, se identificó que el terreno se encuentra en una zona montañosa, lo cual plantea desafíos importantes relacionados con deslaves, acumulación de humedad y, especialmente, problemas de accesibilidad. Por este motivo, es esencial utilizar materiales adecuados que mitiguen estos riesgos. Se propone la instalación de rejillas y la creación de canales que permitan la conducción eficiente del agua hacia niveles inferiores, facilitando además su reutilización.

Otro reto asociado con la inclinación del terreno es la dificultad para acceder a servicios básicos. En respuesta a ello, se han explorado alternativas ecológicas que permitan brindar estos servicios sin depender de la gestión gubernamental para la instalación de infraestructura convencional.

c o m e d o r t l a l t i k p a k

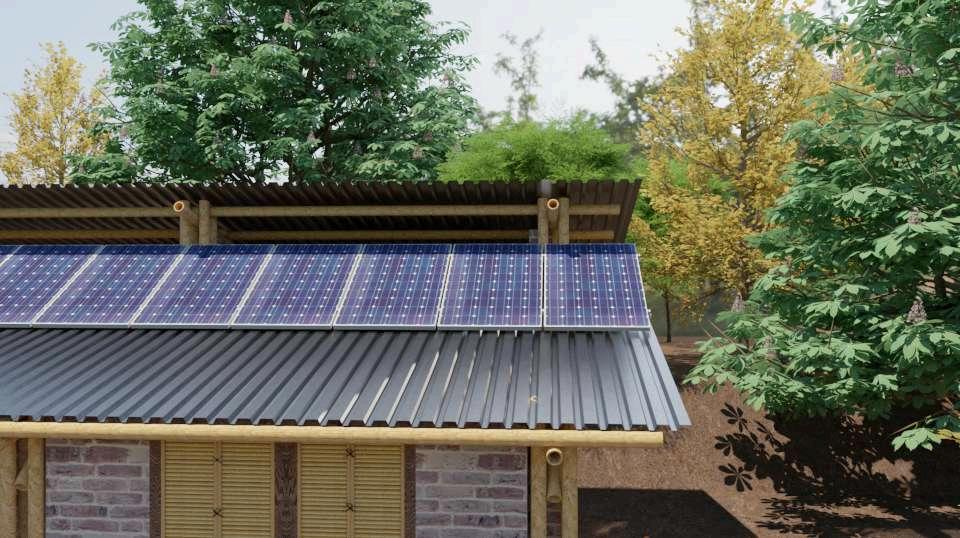

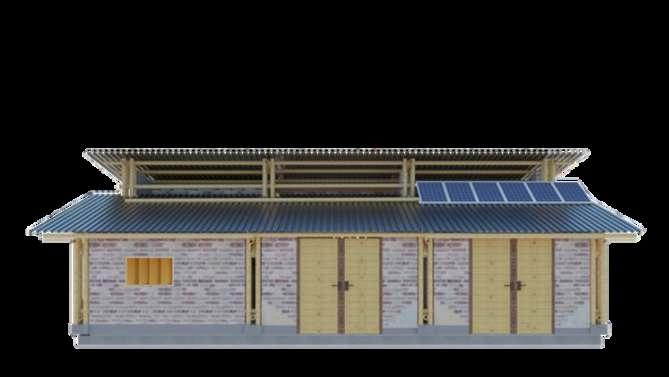

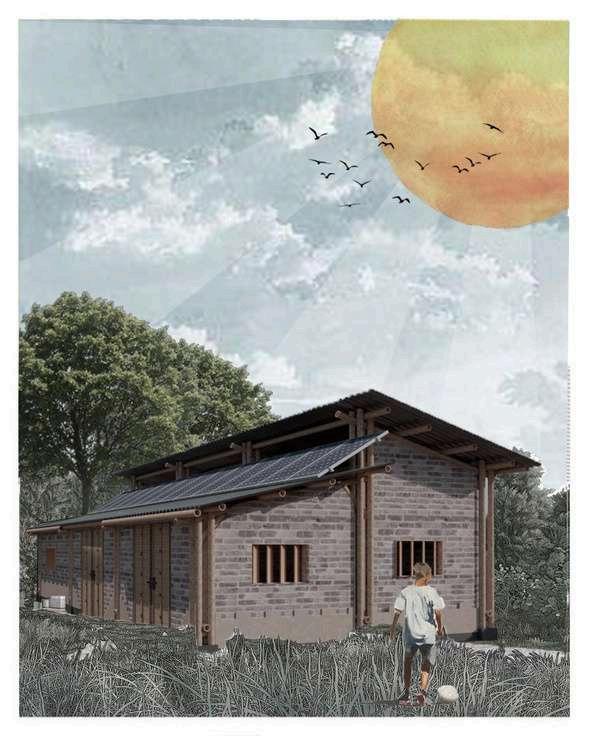

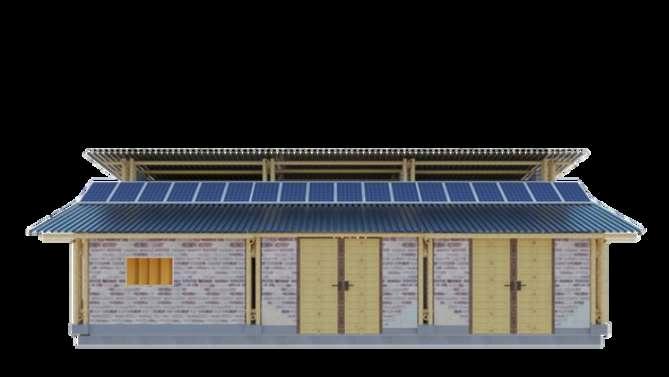

PREPARACIÓN PARA USO DE PANELES SOLARES

En primer lugar, se seleccionó una ubicación adecuada, en este caso el techo, ya que cuenta con buena exposición solar. Después se procede a montar la estructura de soporte para los paneles solares, asegurándose de que esté firmemente instalada y orientada al ángulo óptimo para maximizar la captación de luz solar.

A continuación, instalan los paneles solares sobre la estructura, garantizando que cada panel esté correctamente asegurado y alineado. Se conectan los paneles en serie o en paralelo, conforme a las especificaciones del diseño del sistema, para generar la corriente de energía necesaria.

Finalmente, se conectan los paneles al inversor, que transformará la energía solar en electricidad utilizable. Posteriormente, se enlaza el inversor al sistema eléctrico del edificio o al sistema de almacenamiento (si se dispone de baterías). Se realizan las pruebas necesarias para verificar el correcto funcionamiento del sistema y asegúrando que cumple con los estándares de seguridad exigidos.

c o m e d o r t l a l t i k p a k

COLUMNADEBAMBÚ

COLUMNAENCOFRADAEN

LAPARTEINTERIOR ZAPATAAISLADA

imentación de zapata aislada sponde a una estructura a maximizar la estabilidad y La cimentación de zapata e continua que distribuye de argas de la estructura, e asentamientos del terreno. n de módulos de cuatro configurando una solución aprovecha las propiedades de este material. Esta elección erza la estabilidad de la n introduce una expresión con el entorno y promueve el drillos de adobe, con un parte baja para proteger a s y fuertes lluvias.

POR FAENAS

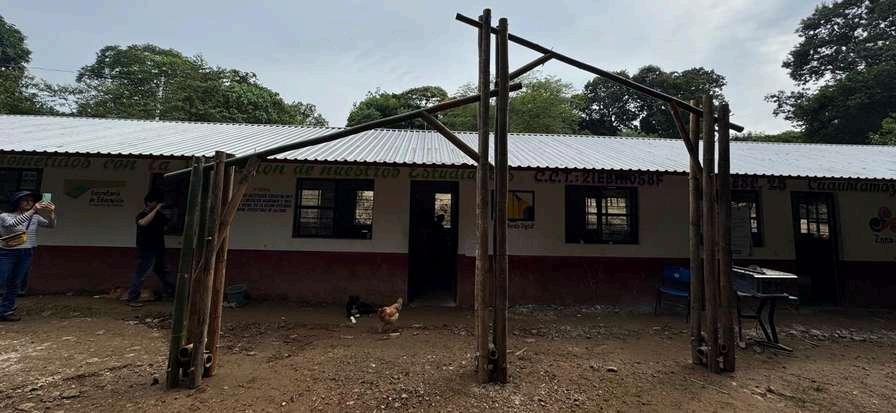

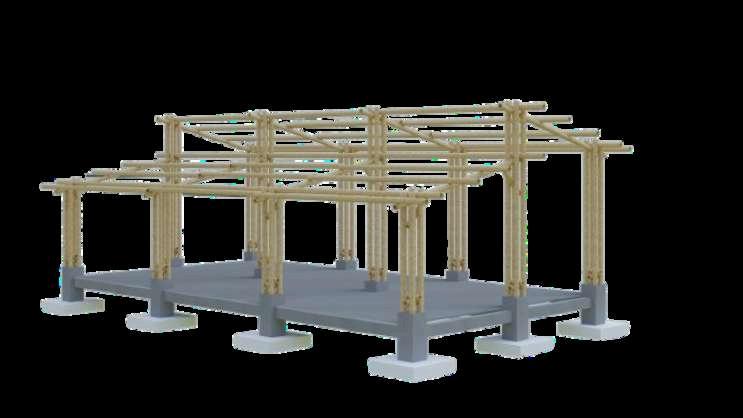

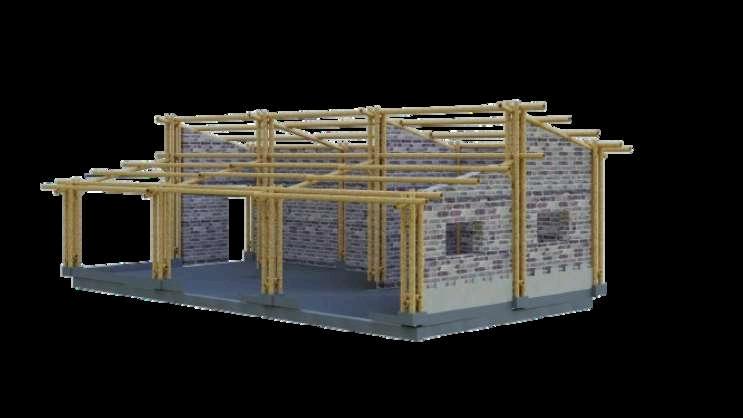

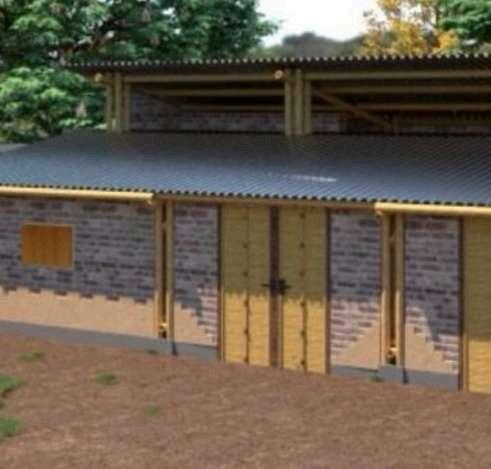

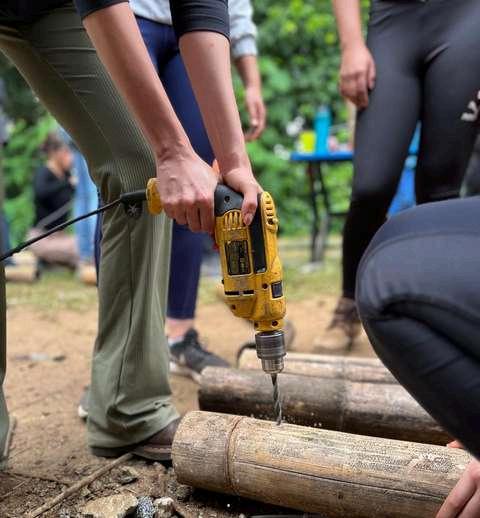

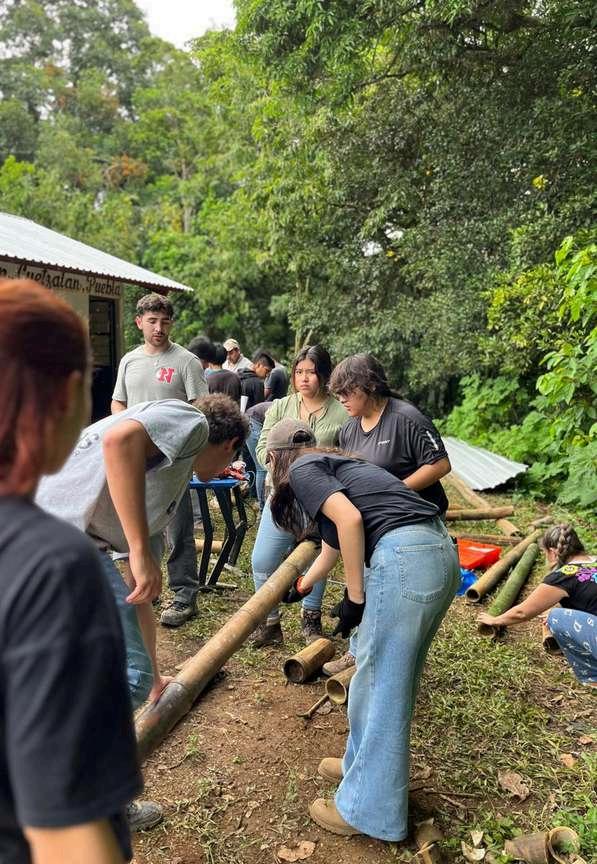

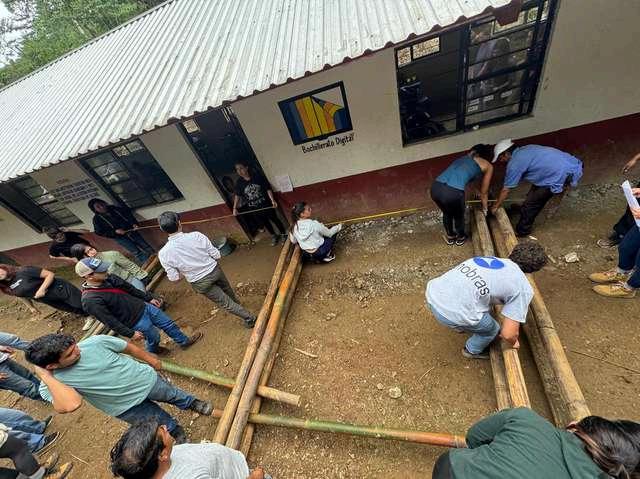

Para evitar el contacto directo del bambú con el suelo y su consecuente desgaste por humedad, se emplean cimentaciones elevadas, en este caso zapatas de concreto, seguido por el levantamiento de la estructura de bambú

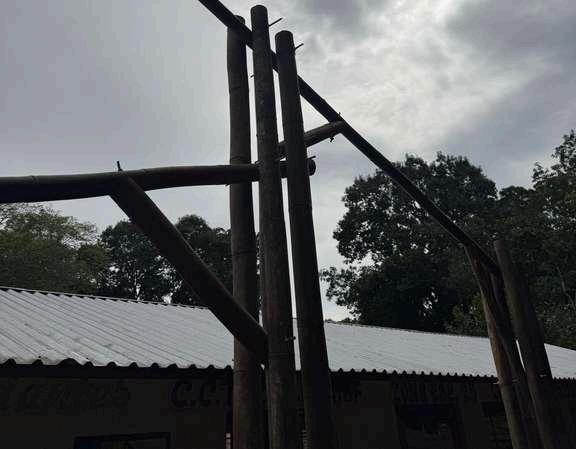

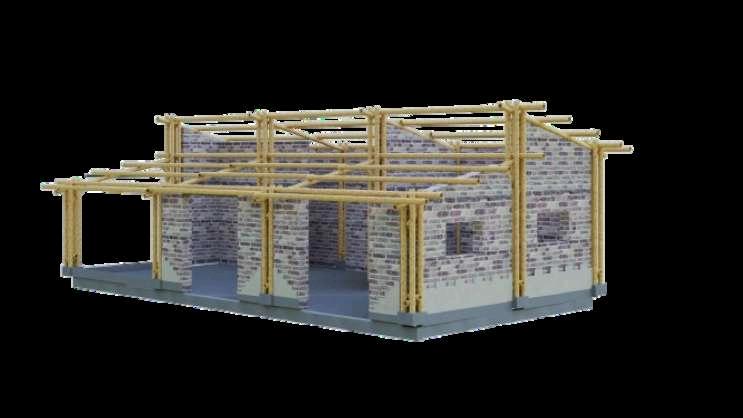

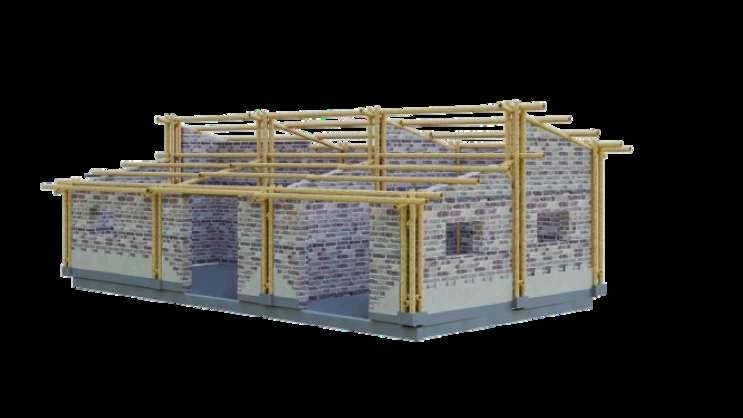

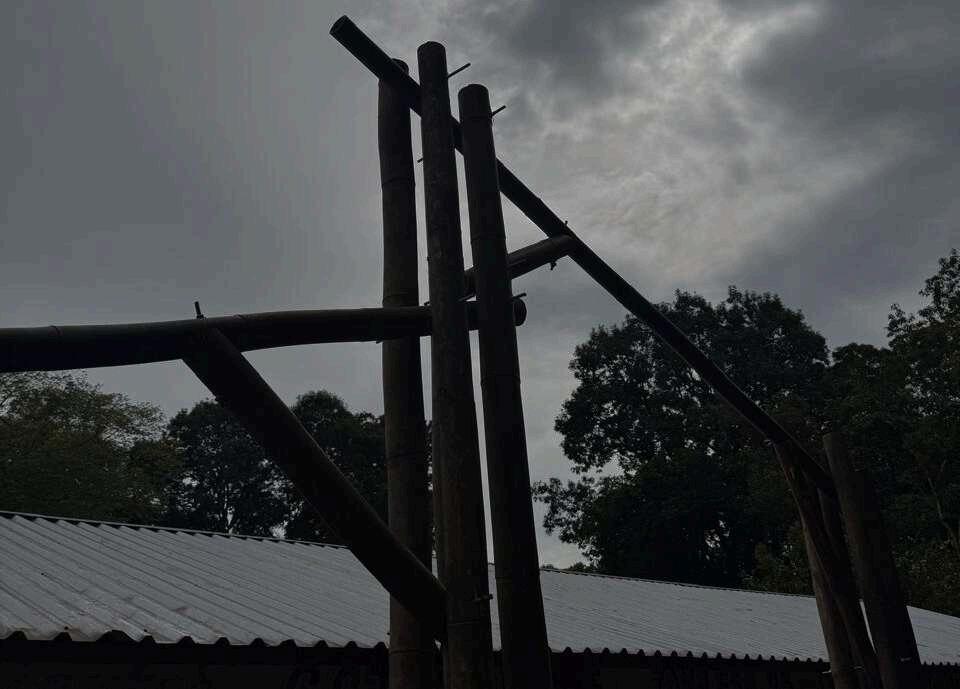

Se inicia el montaje con la instalación de columnas y vigas principales, verificando que estén adecuadamente niveladas y firmemente ancladas. Posteriormente, se colocan paredes y cubiertas. Las paredes se fabrican de tabique rojo.

Para mejorar la estabilidad de la estructura frente a factores climáticos, se instalan arriostramientos adicionales según lo requerido.

c o m e d o r t l a l t i k p a k

Se aplican revestimientos en interiores y exteriores, utilizando morteros de cal y arena, que proporcionan una capa de protección adicional.

Se aplica un sellador para proteger el bambú de la exposición a la humedad y rayos UV, manteniendo la integridad del material. Para garantizar la durabilidad de la estructura, es indispensable realizar inspecciones periódicas.

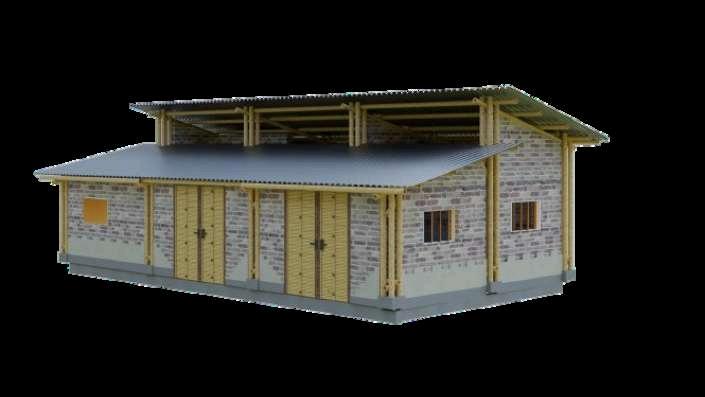

Finalmente, se colocan puertas, ventanas y otros elementos, asegurándose de que su integración sea compatible con la estructura de bambú.

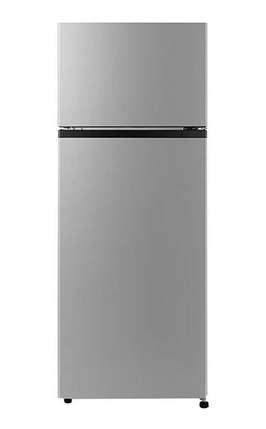

Refrigerador

Precio: $5,490 00 Link: https://www.bodegaaurrera. com mx/ p/lineablanca/refrigeradores-ycongeladores/refr geradores /refrigerador-m dea-8-p esliso-gr smdrt210ccnls/0069549038162

5 Lugar de venta: Bodega Aurrera # de piezas 1

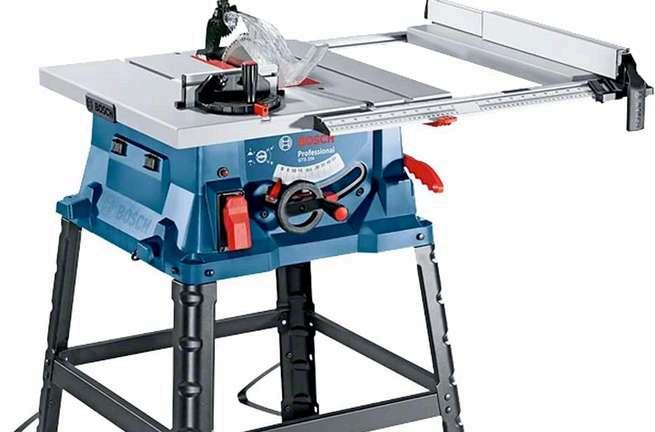

Sierra de Banco

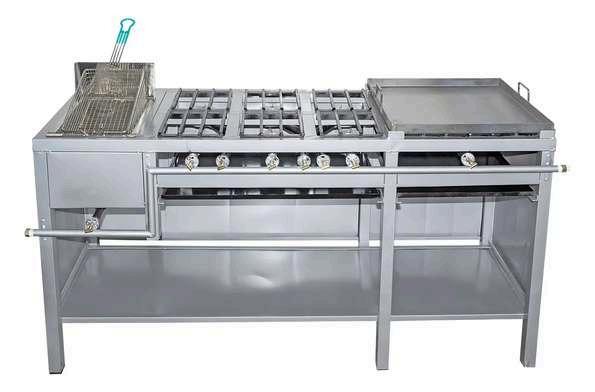

Estufa industrial Prec o $5,799.00 Link https //www.amazon.com mx/dp/B09C91KF78? ref=cm sw r mwn dp ZNP1RB8YSDTR6VAQ85A

0&ref =cm sw r mwn dp ZNP1RB8YSDTR6VA

Q85A0&soc al share=cm sw r mwn dp ZNP1

RB8YSDTR6VAQ85A0&language=en US

Lugar de venta: Amazon

# de p ezas: 1

Prec o $7 175 53

Link

https://www mercadolibre.com.mx/coc na-industrialsoluchefes00112-glp-color-gr s/p/MLM36752501? pdp f lters=item d%3AMLM2132465213&from=gshop&matt tool= 51611391&matt word=&matt source=google&matt campa gn id=1 5698047822&matt ad group id=161322106750&matt match type =&matt network=g&matt device=c&matt creative=686691899251 &matt keyword=&matt ad position=&matt ad type=pla&matt merchant d=735120154&matt product id=MLM36752501product&matt product part t on id=2270256756875&matt targe t d=pla2270256756875&cq src=google ads&cq cmp=15698047822&cq ne t=g&cq plt=gp&cq med=pla&gad source=1&gcl d=Cj0KCQjw4Oe4Bh CcARIsADQ0csn1xavhW5AVD7c9mOfrgrLD b ThMSrxtAT FLqwjYDuoUCuQLsPwaAkvkEALw wcB

Lugar de venta: Mercado Libre # de p ezas: 1

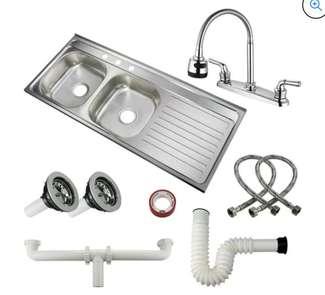

Fregadero Tarja Doble

Prec o: $1 369.00

L nk

https //www walmart com mx/ p/ferreter a/plomeria-ybano/llaves-gr fos-y-regaderas/kit-de-fregadero-tar a-doblecon-tina-sobreponer-escurr dor-del-lado-derecho-solvex-prok t/00750649221083?

athbdg=L1300&selectedSeller d=1&from=/search

Lugar de venta: WALMART

# de piezas: 8

Sillas Plegables

Prec o $13 499.00

Link

https //www mercadolibre com mx/s et-2-sillas-plegables-reforzadasmetalica-res stente-fiesta-colorrosa/p/MLM26410915

Lugar de venta: Mercado L bre

# de p ezas: 12

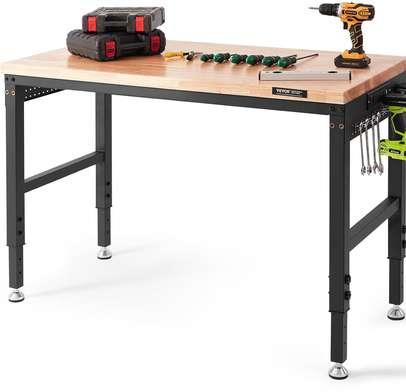

Banco de Trabajo

Prec o $6,320.00

Link

https//www.amazon.commx/ dp/B0C9SXVW6R?

ref=cm sw r mwn dp 9MVFE BX0ZQBT4M7E51T8&ref =cm s w r mwn dp 9MVFEBX0ZQBT4 M7E51T8&soc al share=cm sw r mwn dp 9MVFEBX0ZQBT4M

7E51T8&language=es-MX&th=1 Lugardeventa:Amazon #dep ezas:8

Soldador multiproceso

Precio: $2,660 66

L nk:

https://www amazon com mx/ANDE L -Soldador-multiprocesosoldadura-MIG250ME/dp/B0C651S8LG/ref=asc df B0C651S8LG/?tag=gledskshopmx20&linkCode=df0&hvadid=70985843 7090&hvpos=&hvnetw=g&hvrand=13 976327726047592401&hvpone=&hvp two=&hvqmt=&hvdev=c&hvdvcmdl= &hvlocint=&hvlocphy=9073959&hvt arg d=pla2256149967767&psc=1&mc d=2f9bb8 dfda91351192ecf71523725cee&gad source=1

Lugar de venta Amazon # de piezas 18

c o m e d o r t l a l t i k p a k

1. 2.

El uso de bambú y un diseño etnobioclimático garantizan un bajo impacto ambiental, integrándose de forma armónica al entorno natural

Este proyecto promueve la interacción social, el aprendizaje práctico y el fortalecimiento del sentido de comunidad.

3. 4.

La elección de materiales locales asegura resistencia, bajo costo y una larga vida útil, adecuada al clima de la región.

Combina economía, ecología y funcionalidad, sirviendo como referencia para iniciativas similares en otras comunidades.
