PORTIFÓLIO
Rafaela Torres Bahia
Arquitetura e Urbanismo
Universidade Presbiteriana Mackenzie
RAFAELA TORRES BAHIA
Olá, sou Rafaela Torres Bahia, estudante do 7º semestre de Arquitetura e Urbanismo no Instituto Presbiteriano Mackenzie. Natural de Goiânia (GO), atualmente moro em São Paulo, cidade para a qual me mudei em busca de maiores oportunidades de aprendizado e crescimento profissional.
Ao longo da graduação, venho desenvolvendo um olhar atento sobre o espaço urbano e o desenho arquitetônico, com interesse especial na relação entre arquitetura, cidade e uso público. Busco oportunidades de estágio que me permitam ampliar minhas experiências profissionais e contribuir de forma dedicada e comprometida. Este portfólio reúne alguns dos meus principais trabalhos acadêmicos.
EMAIL: rafaelatorresbahia@gmail.com
TELEFONE: +55 (62) 999632424
CURRÍCULO
FORMAÇÃO
UNIVERSIDADE PRESBITERIANA MACKENZIE
Bacharelado em Arquitetura e Urbanismo 2026presente (7º semestre)
COLÉGIO WR
Ensino médio 2019-2021
EXTRACURRICULAR
CURSO CURA - Oficina de valorização - 2025
CURSO CURA - Oficina de diagramação - 2025
SOFTWARES
MODELAGEM DE ARQUITETURA
Archicad
Autocad Sketchup
RENDERIZADORES
PÓS PRODUÇÃO
Enscape
Adobe Photoshop
Adobe InDesing
IDIOMAS
PORTUGUÊS - Línagua nativa
INGLÊS- Avançado
SUMÁRIO
1. AUGUSTA ELEVATA
2. EDIFÍCIO RAÍZES DE PIRITUBA
3. PASSARELA PINHEIRINHO
AUGUSTA ELEVATA
INFORMAÇÕES
Graduação- 5 ºperíodo
Ano: 2025
Autor: Rafaela Bahia Softwares utilizados: Autocad, Sketch Up, Enscape, Photoshop
DESCRIÇÃO

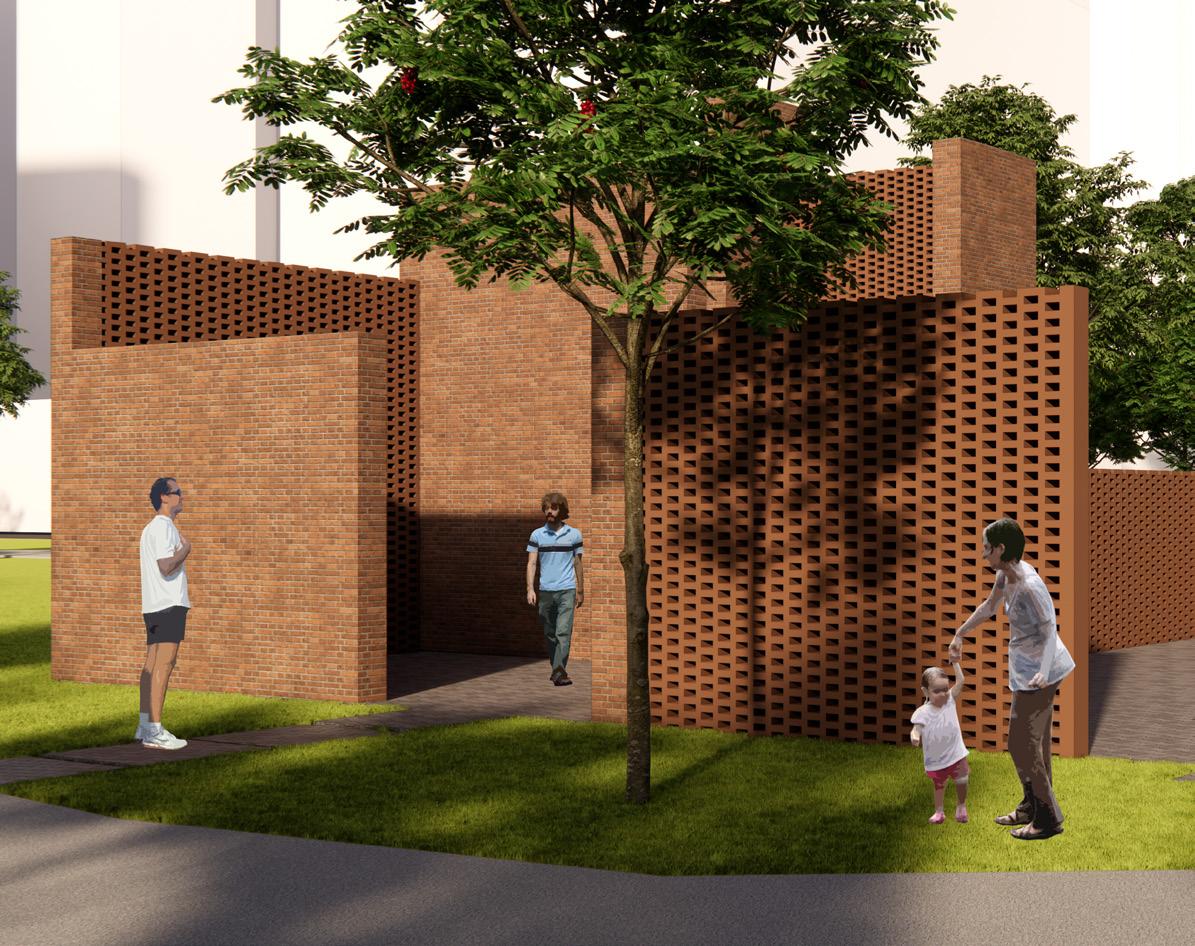

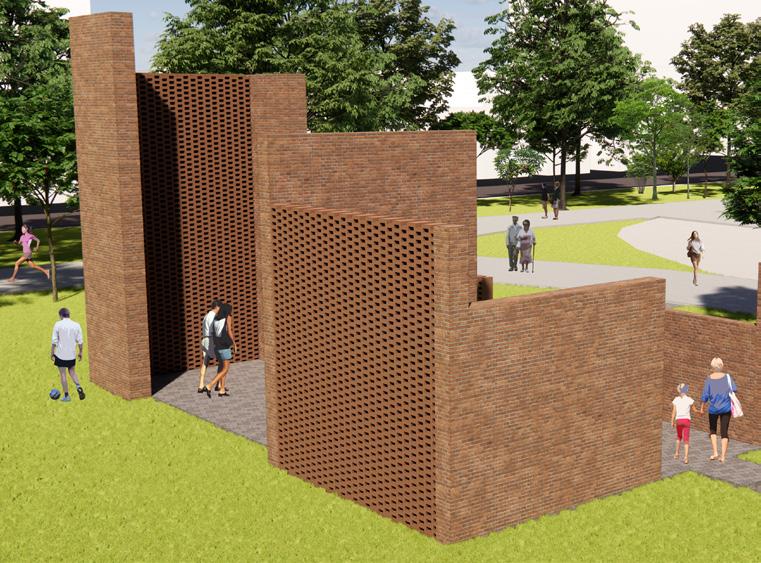

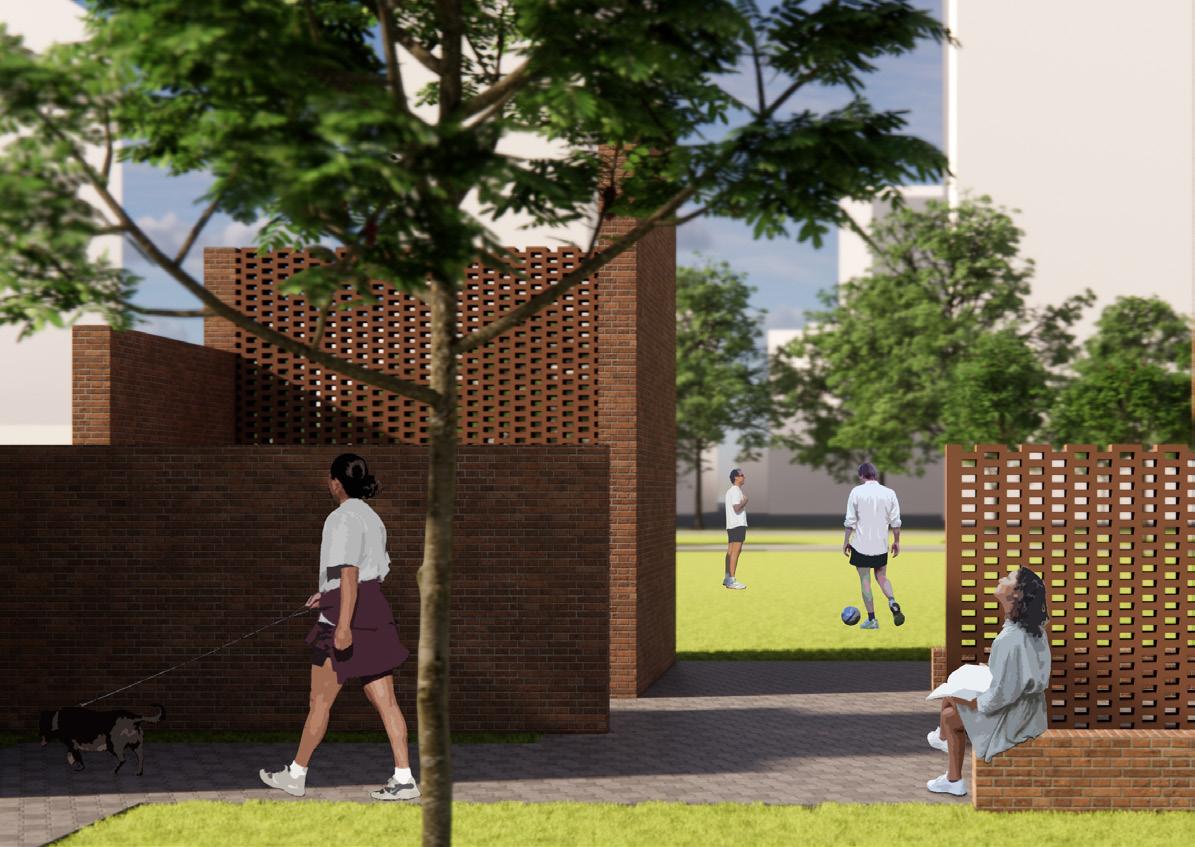

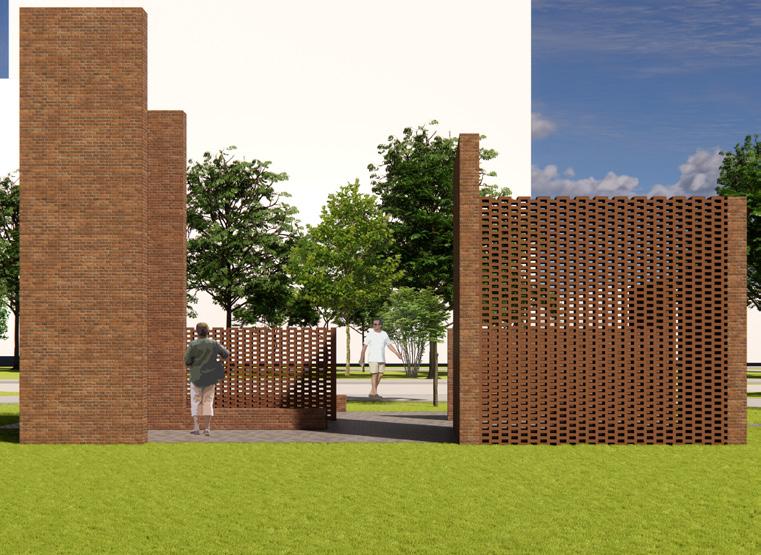

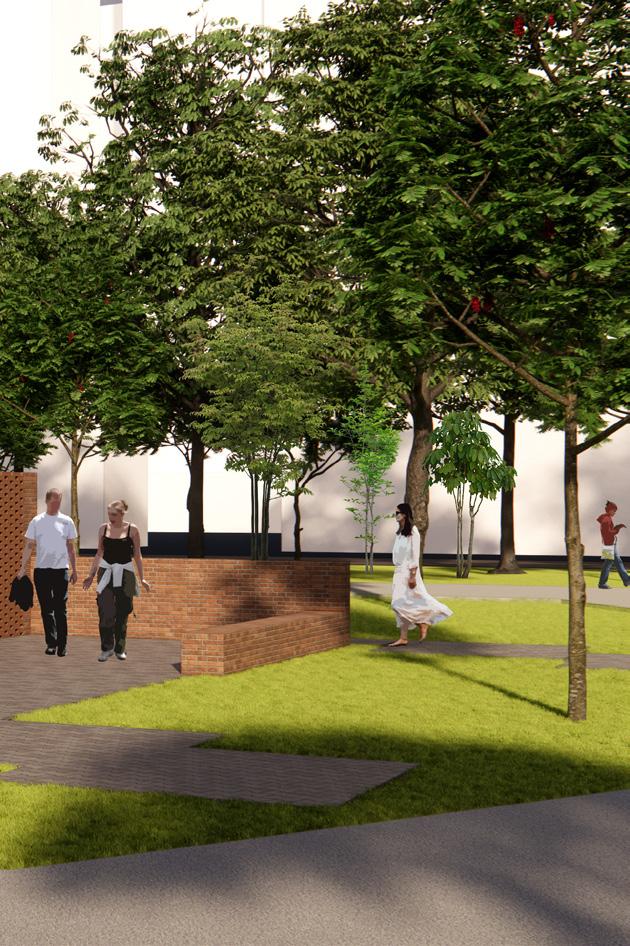

No Parque Augusta, em São Paulo, o recinto de tijolos se destaca como um elemento arquitetônico instigante, despertando a curiosidade dos visitantes. Sua concepção parte da ideia de muros com alturas variadas, criando uma experiência visual e espacial dinâmica. A parede mais alta atinge 7 metros, enquanto as demais apresentam variações de altura de 1 metro entre si.
A estrutura foi projetada a partir de uma grade modular de 1m x 1m, resultando em um polígono de 10x11 metros. Com base nessa configuração, o recinto foi segmentado em quatro blocos distintos, cada um com sua altura específica. O uso do tijolo como material principal reforça a conexão com a tradição construtiva, ao mesmo tempo que

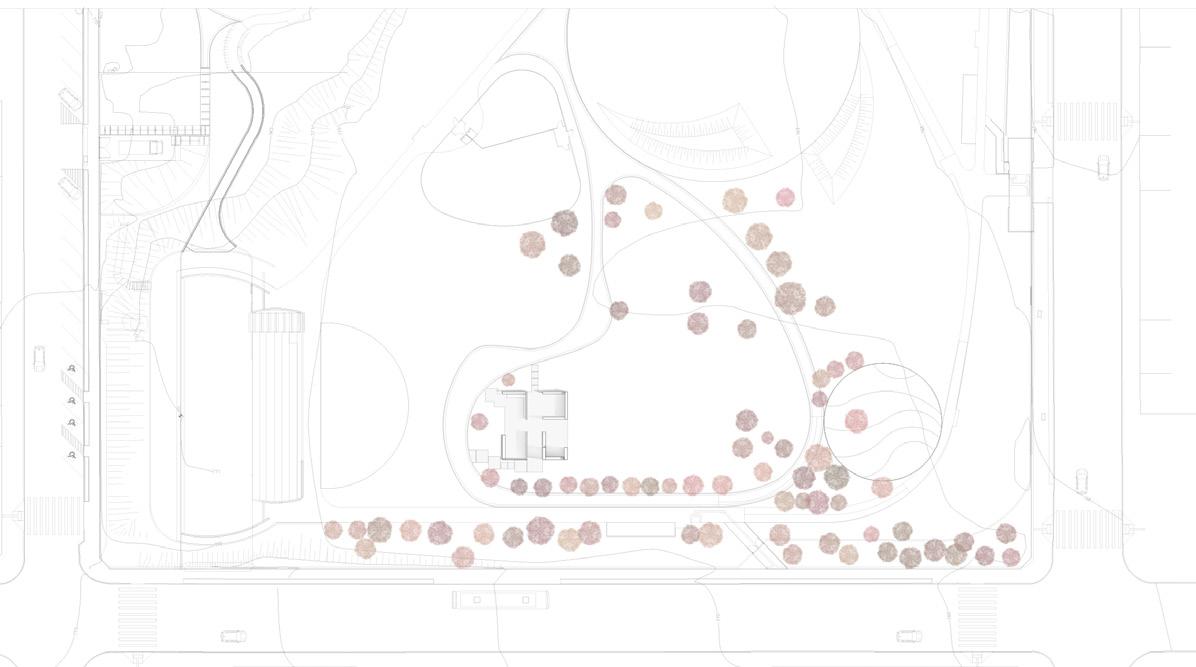

IMPLANTAÇÃO
0 10 20 40m
RUA AUGUSTA
RUA CAIO PRADO

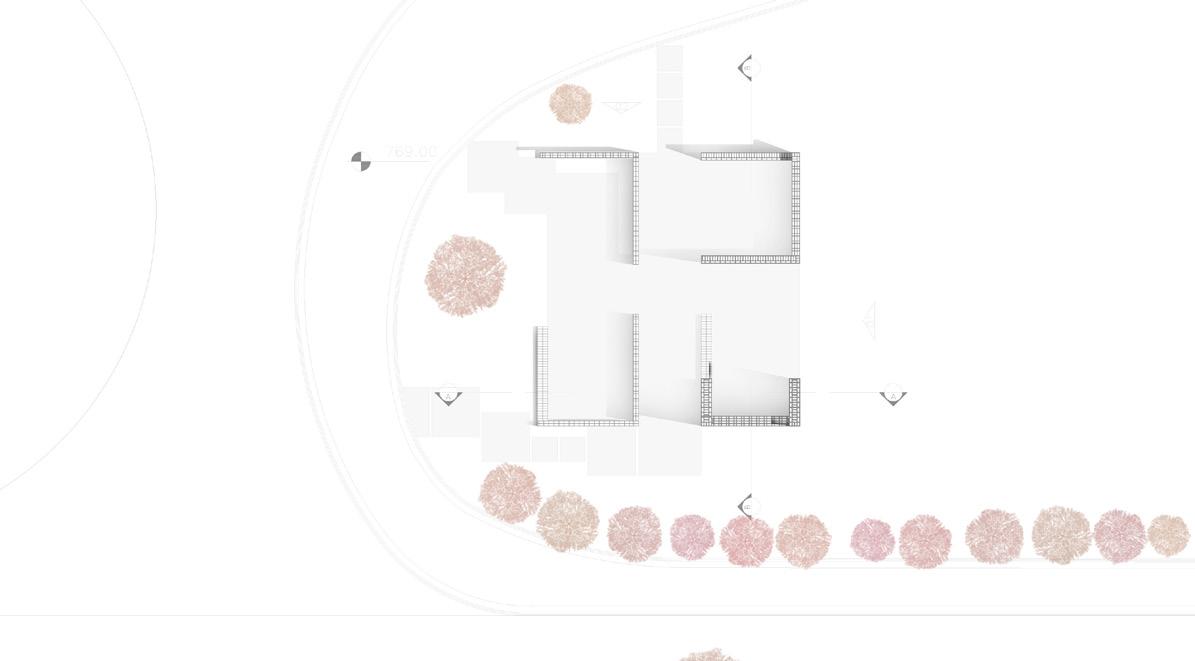

PLANTA

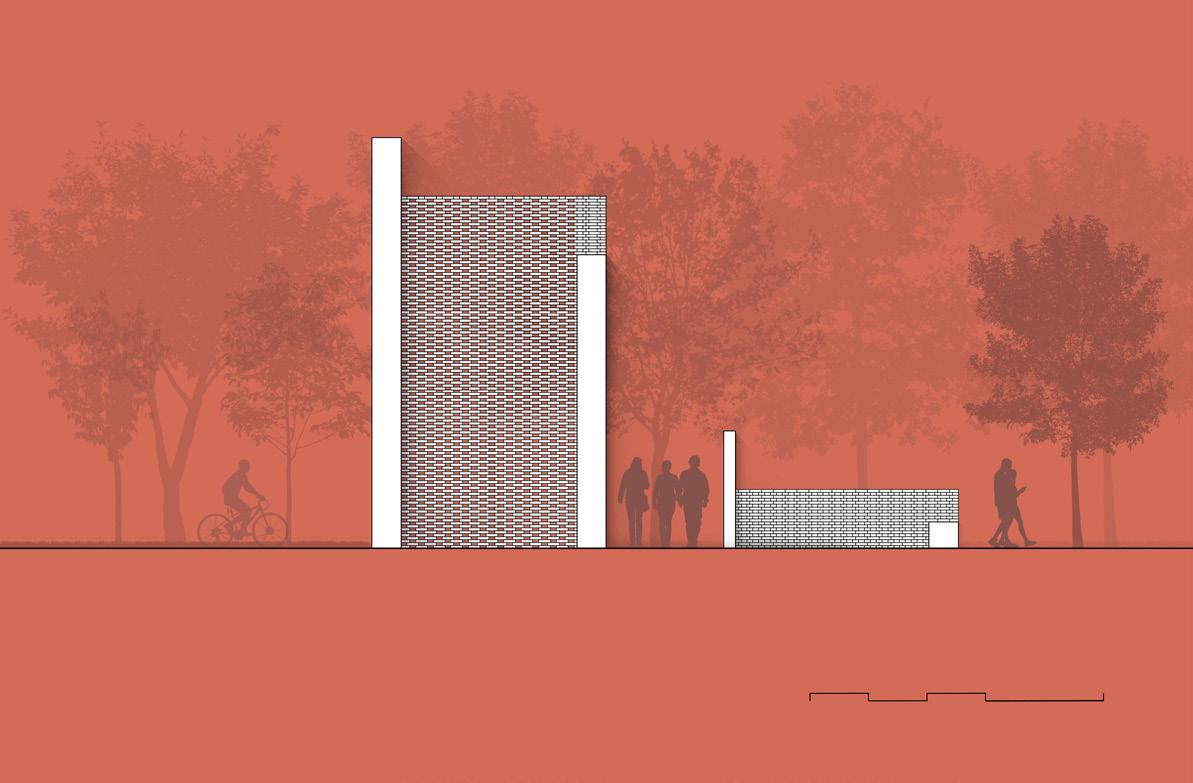

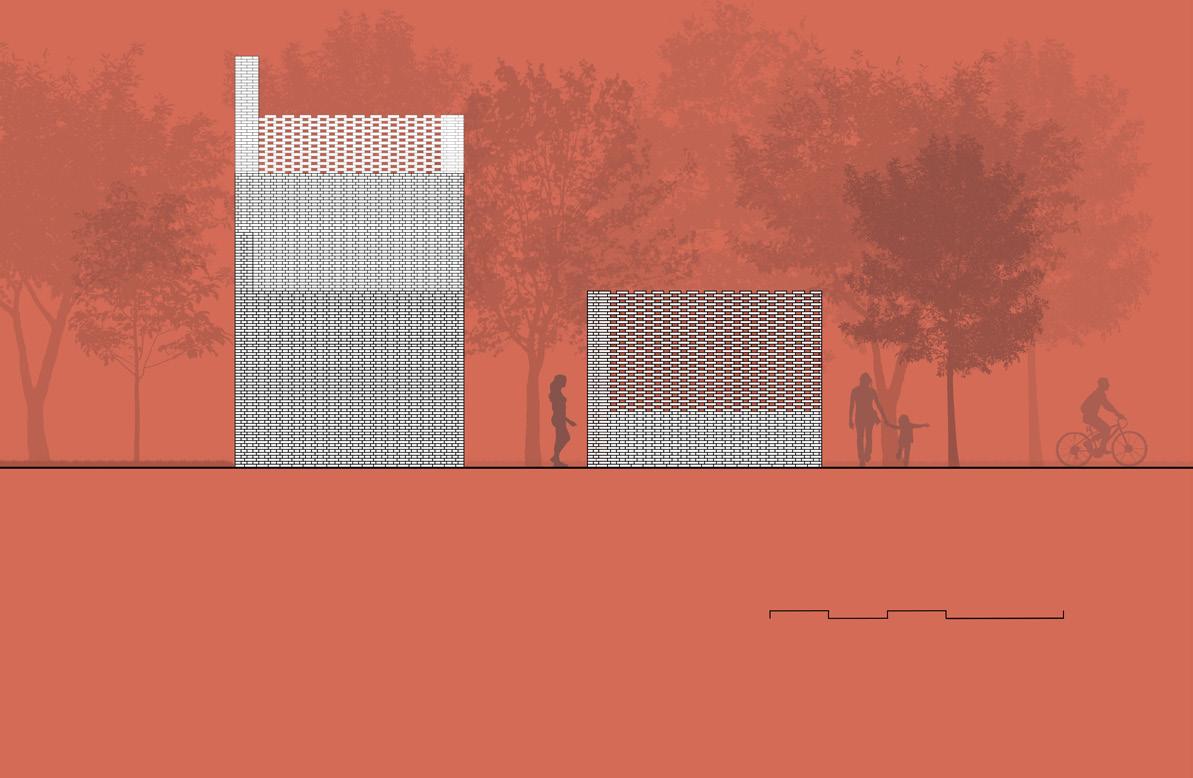

ELEVAÇÃO 1
0 1 2 3 5m 0 1 2 3 5m
ELEVAÇÃO 2

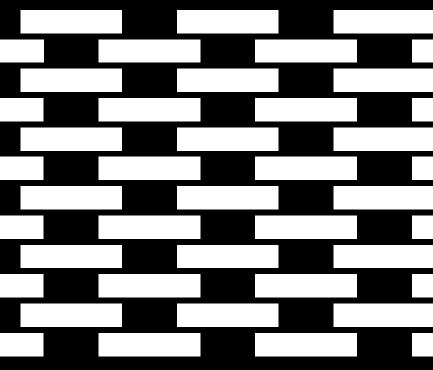

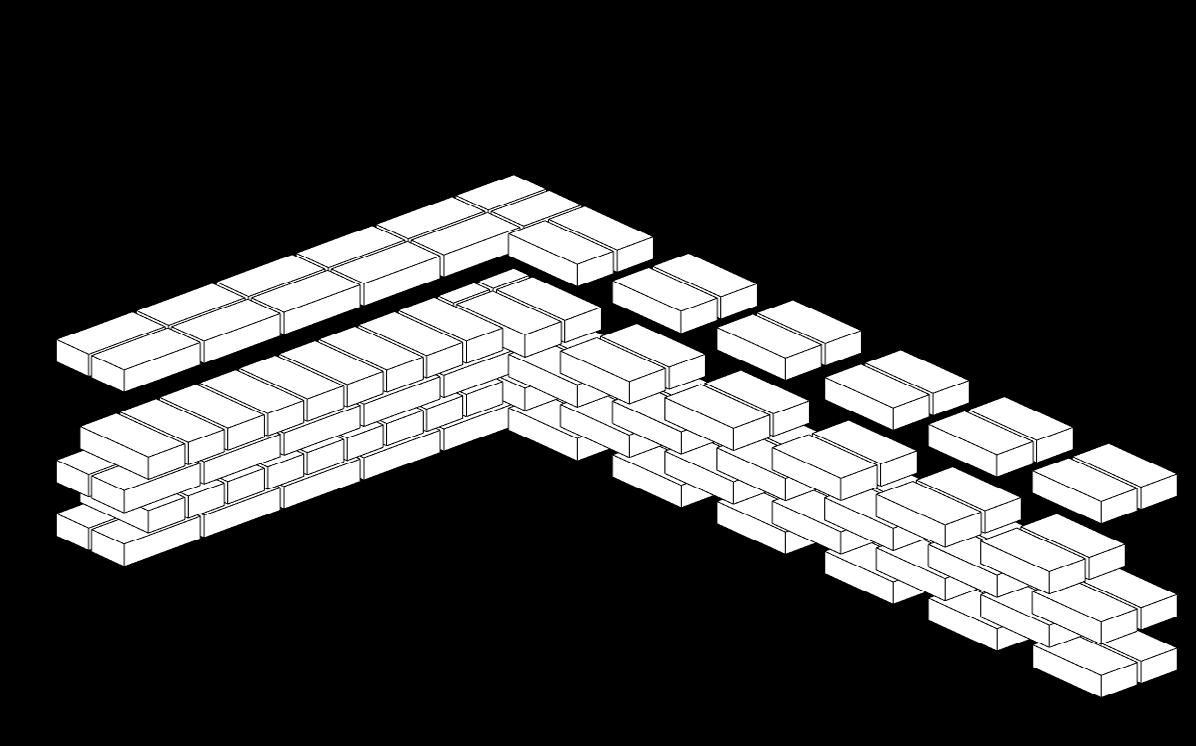

TIPOS DE AMARRAÇÕES

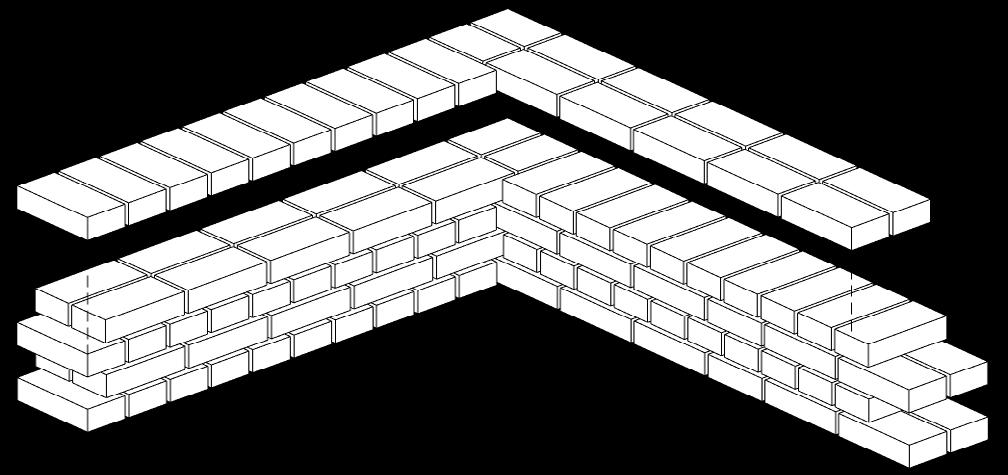

ENCONTRO DOS MUROS

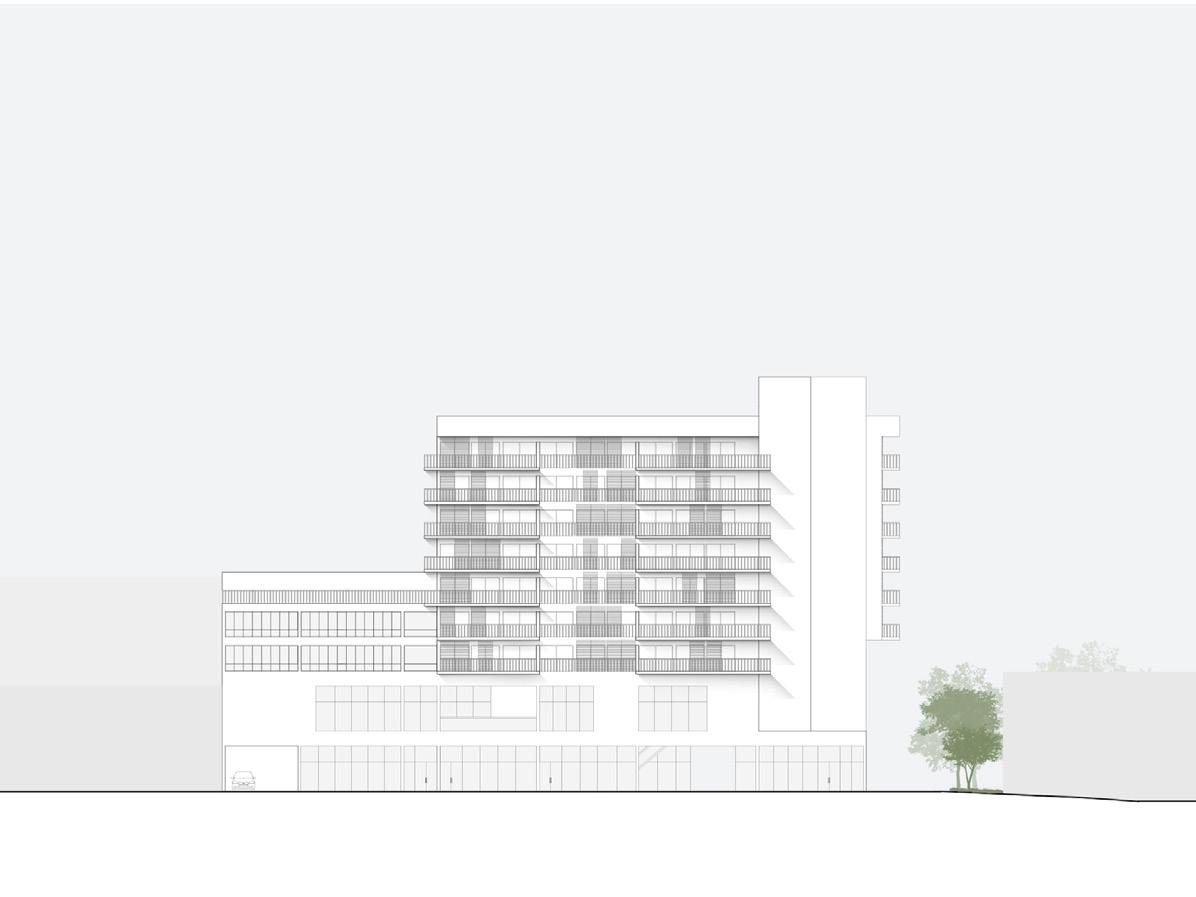

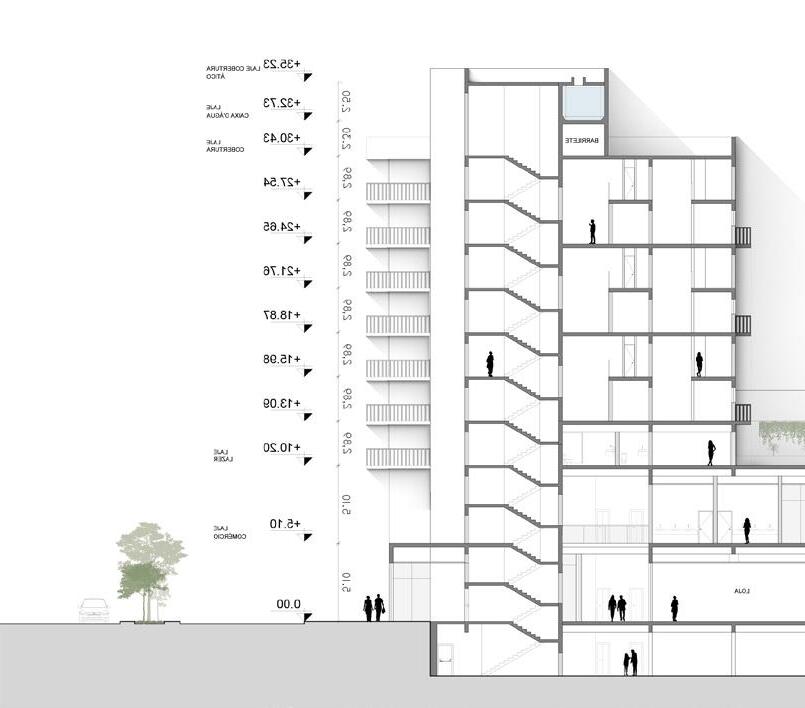

EDIFÍCIO RAÍZES DE PIRITUBA
INFORMAÇÕES
Graduação- 6 ºperíodo
Ano: 2025
Autor: Rafaela Bahia
Softwares utilizados: Autocad e Photoshop.
DESCRIÇÃO

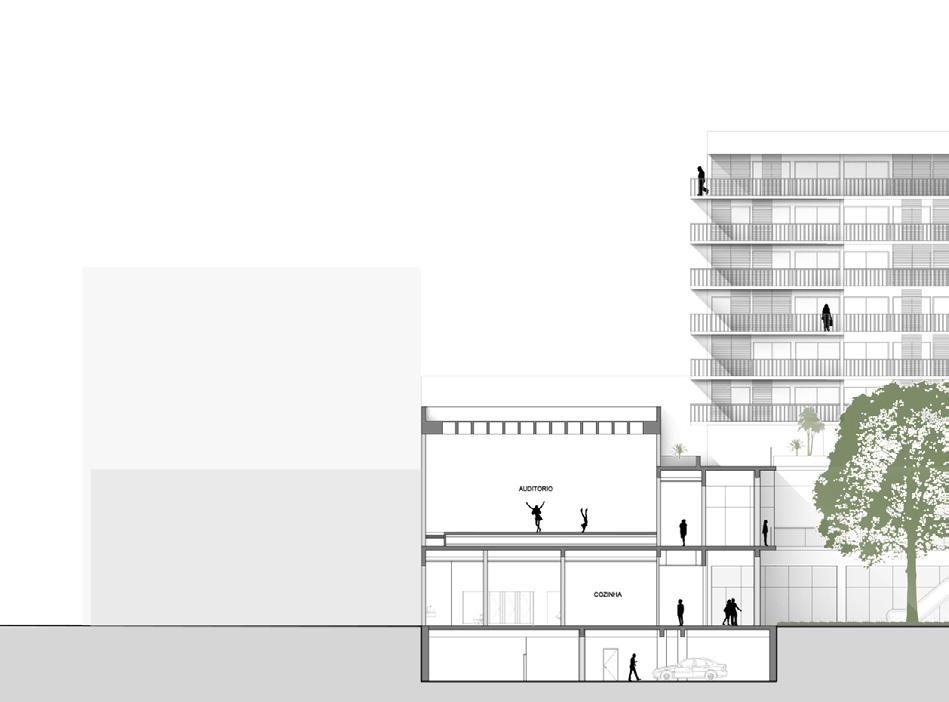

Localizado em Pirituba–Jaraguá, na zona noroeste de São Paulo, o Edifício Raízes de Pirituba configura-se como um edifício híbrido de uso residencial, comercial e institucional, implantado ao lado da Prefeitura. Sua posição reforça a relação direta com o espaço público, consolidando-se como um ponto de articulação entre a vida cotidiana do bairro e as atividades cívicas da cidade.
A proposta arquitetônica parte do conceito de enraizamento urbano, valorizando a permanência, a escala do pedestre e a integração com o entorno imediato. O conjunto é organizado em duas torres distintas, uma destinada ao uso residencial e outra às salas comerciais, articuladas por um embasamento comum que concentra os usos públicos e institucionais.
A materialidade do edifício é marcada pelo concreto aparente, enquanto os elementos em madeira introduzem uma dimensão mais sensível e acolhedora aos espaços de permanência.
AV. VER. JOÃO FERNANDES DA SILVA
No térreo e no primeiro pavimento localizam-se lojas, restaurantes, o auditório e ambientes vinculados à Prefeitura, configurando uma fachada urbana ativa que estimula a apropriação do espaço público e reforça o papel do edifício na construção da identidade urbana de Pirituba. Esses níveis de uso público consolidam o embasamento do conjunto como um espaço de convivência, circulação e integração entre as atividades institucionais e o cotidiano do bairro.
R. VER. JOSÉ BARBOSA DE ARAÚJO
R. VER. JOSÉ BARBOSA DE ARAÚJO
PREFEITURA
PLANTA SEGUNDO PAVIMENTO
0 10 20m 5
AV. VER. JOÃO FERNANDES DA SILVA
A partir do segundo pavimento, o edifício assume caráter predominantemente privado. Nesse nível desenvolvese a área de lazer do setor residencial, composta por academia, salão de festas e áreas de convivência arborizadas, além das primeiras unidades habitacionais. Os apartamentos organizamse em tipologias de dois dormitórios e unidades duplex, distribuídos nos pavimentos superiores, enquanto, na outra torre, localizam-se as salas comerciais, assegurando a separação funcional entre os diferentes usos do edifício.
PLANTA TERCEIRO PAVIMENTO
0 10 20m 5 AV. VER. JOÃO FERNANDES DA SILVA
PLANTA QUARTO PAVIMENTO
0 10 20m 5
AV. VER. JOÃO FERNANDES DA SILVA
PLANTA SUBSOLO
PASSARELA PINHEIRINHO
INFORMAÇÕES
Graduação- 5 ºperíodo
Ano 2025
Autor: Rafaela Bahia
Softwares utilizados: Autocad, Sketch Up, Enscape, Photoshop

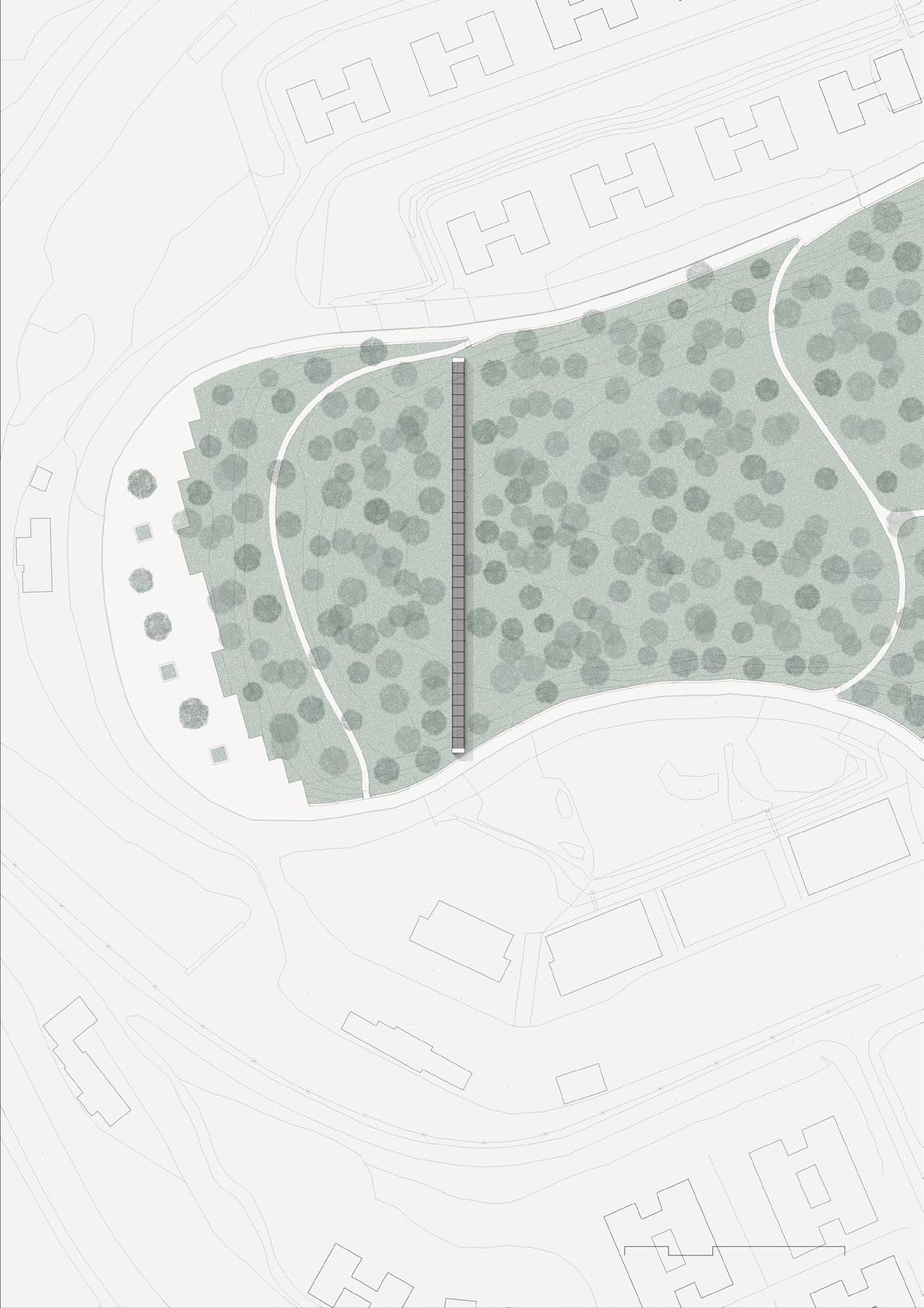

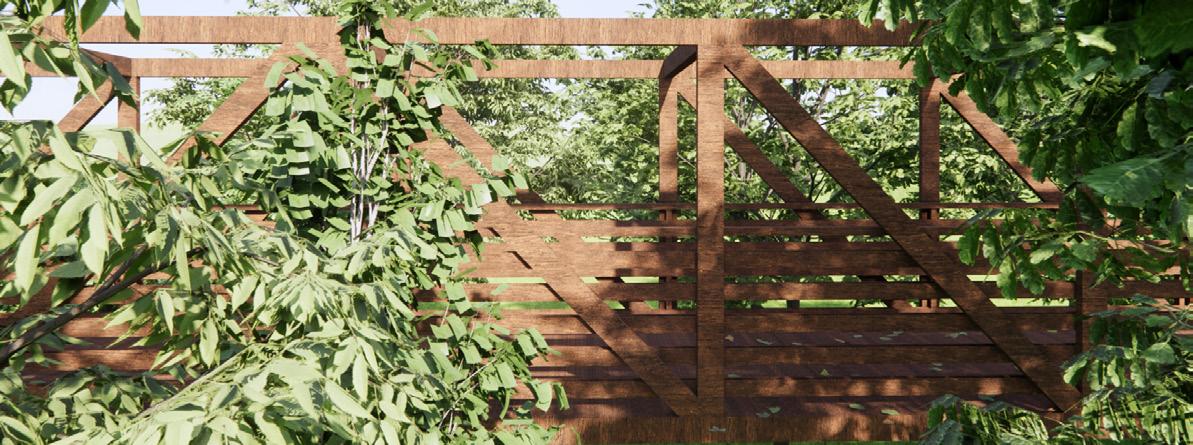

DESCRIÇÃO O projeto propõe a criação de um percurso elevado no Parque Pinheirinho d’Água, situado no bairro do Jaraguá, na zona norte de São Paulo. A estrutura em madeira, apoiada em patamares que acompanham o relevo natural, conecta duas entradas do parque e promove uma travessia segura e contemplativa.
Com treliças que conjugam firmeza e leveza, o trajeto integra-se à paisagem e convida o visitante a observar, entre os vãos da estrutura, o verde que se desdobra e o céu filtrado pela copa das árvores
831,00 830,00

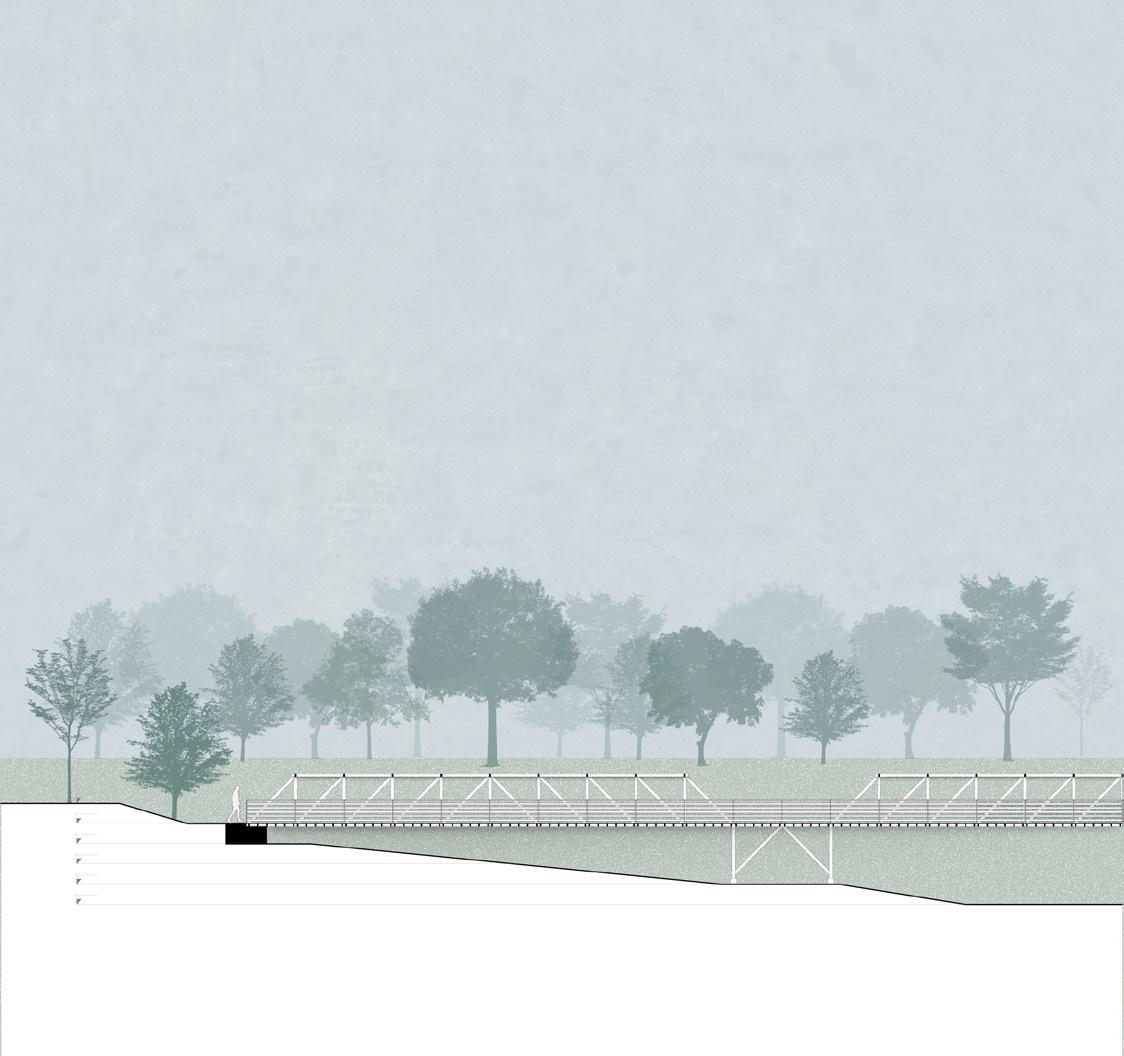

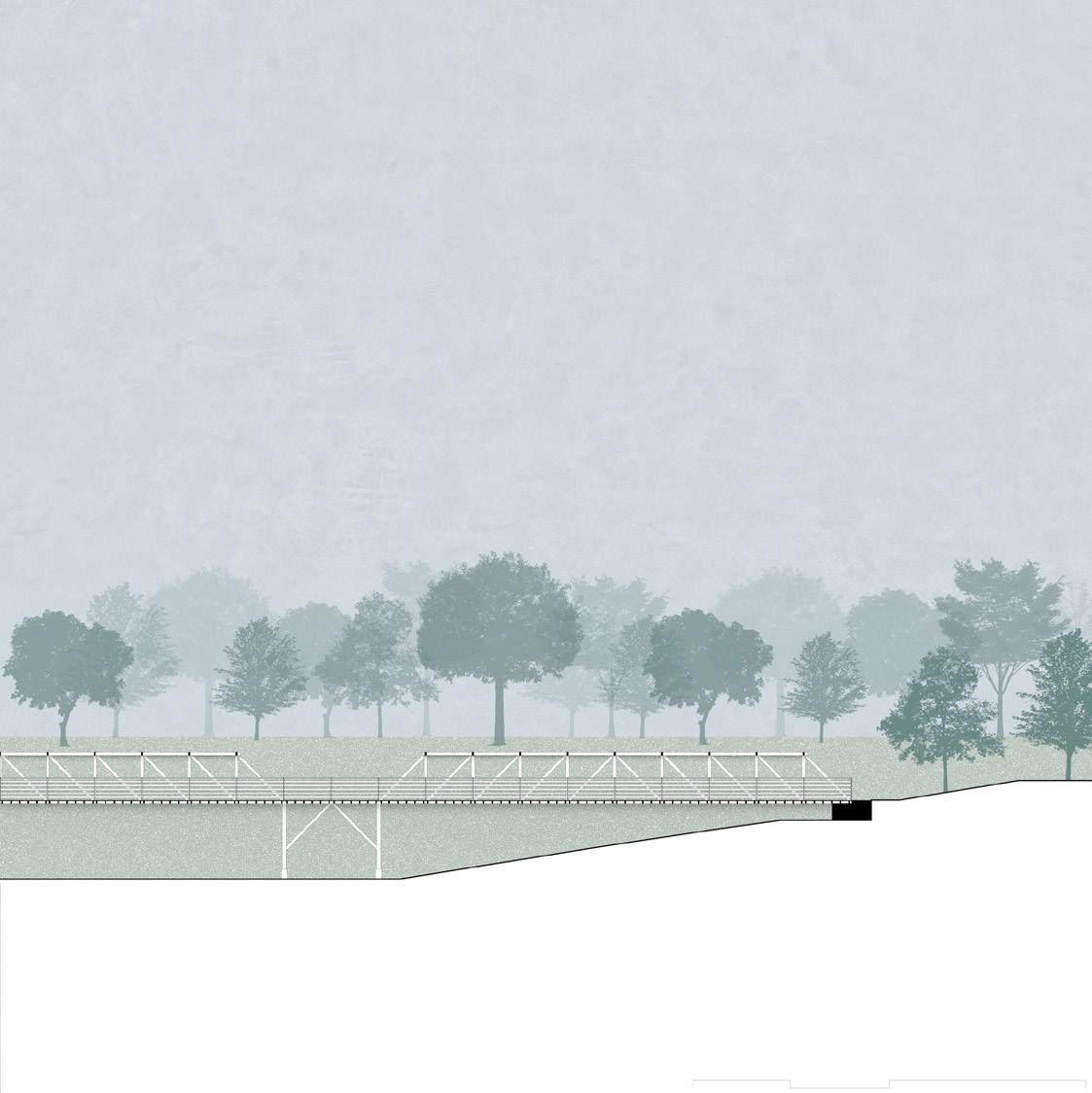

CORTE LONGITUDINAL

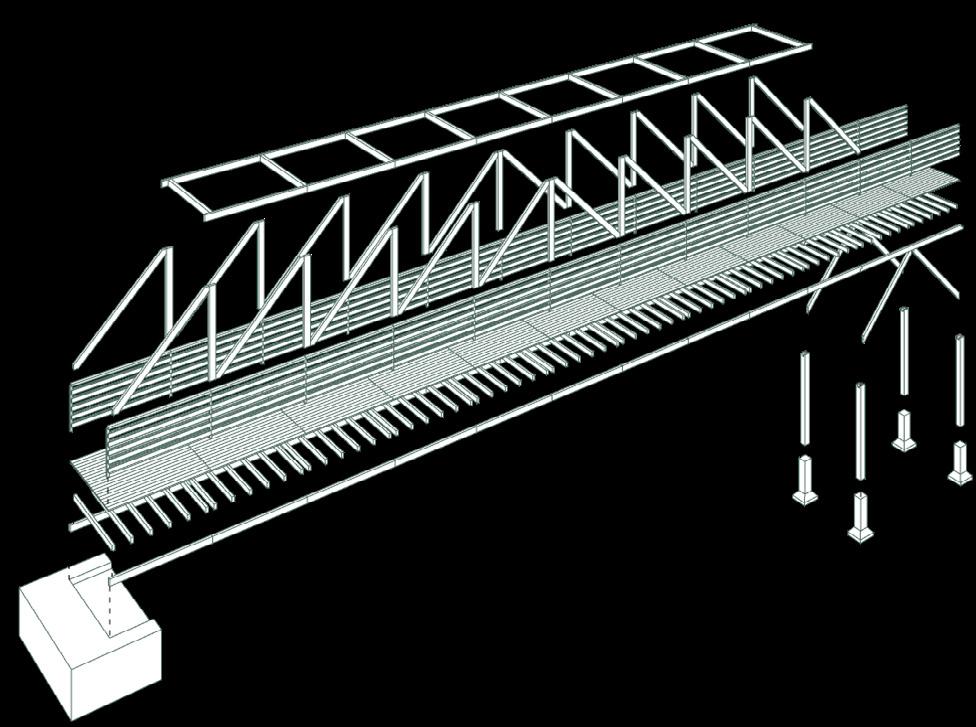

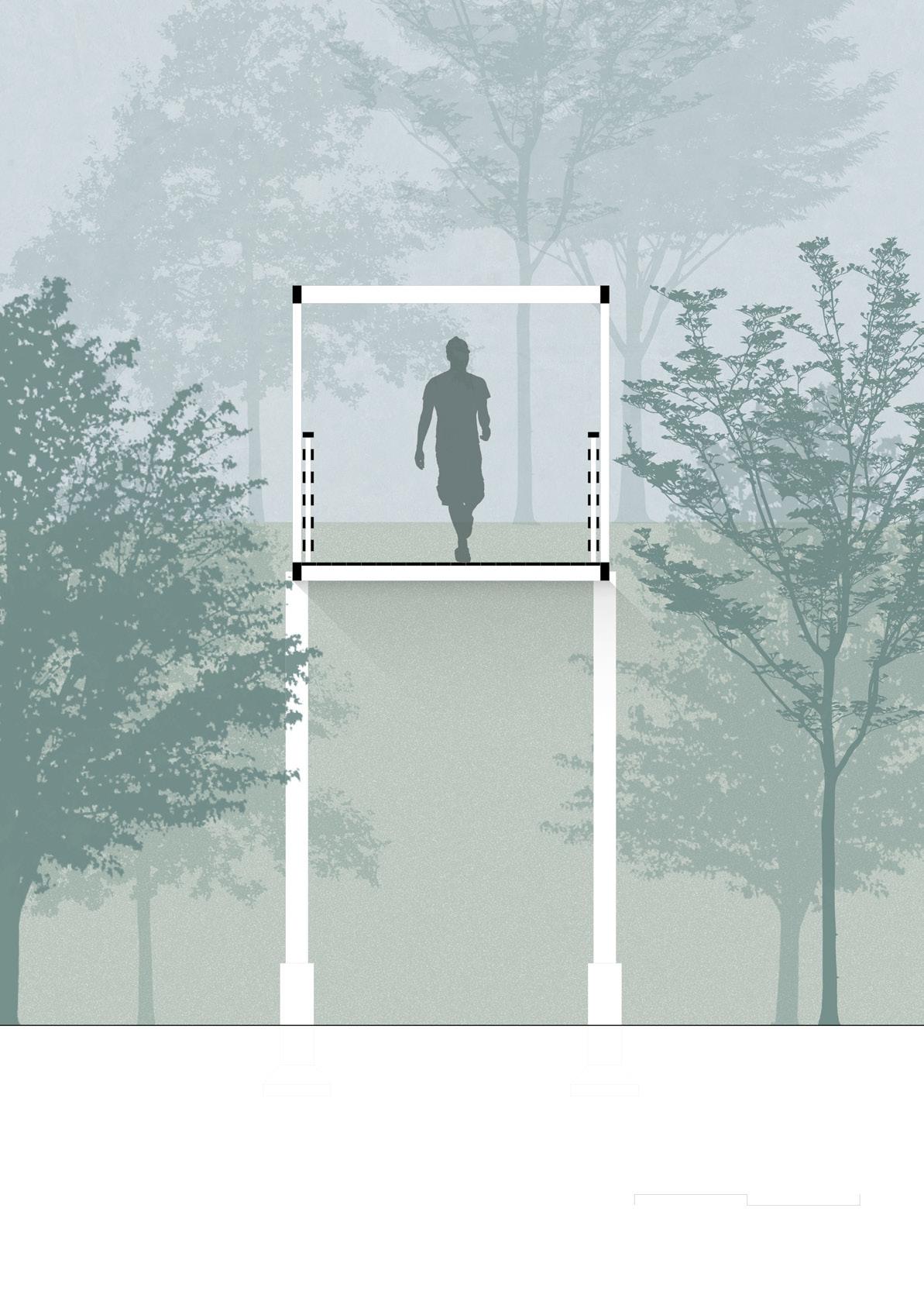

DETALHES CONSTRUTIVOS
Viga principal banzo superior
Diagonal
Viga de contraventamento
Montante
Piso de madeira
Viga secundária
Guarda corpo
Viga principal banzo inferior
Muro de concreto
Pilar de madeira
Fundação Mão francesa

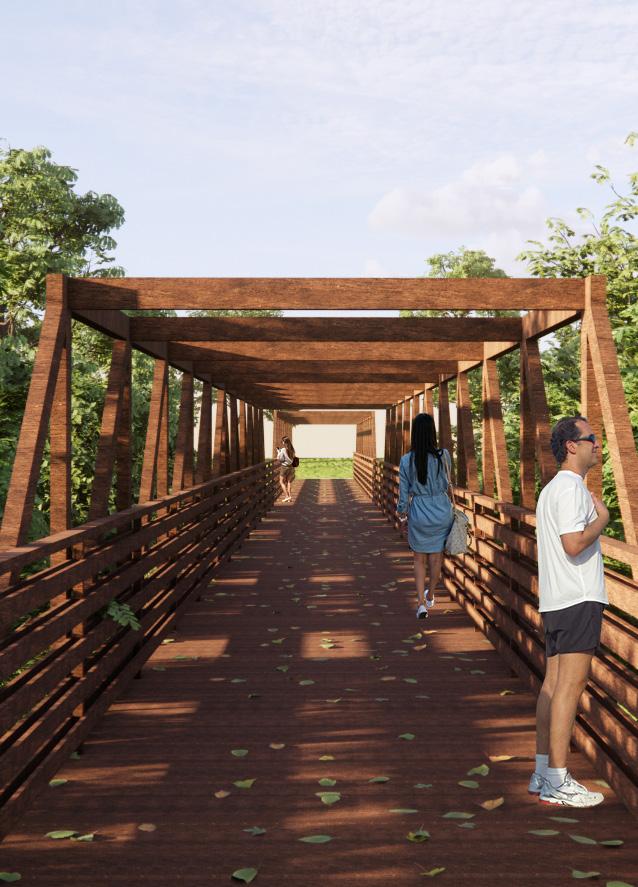

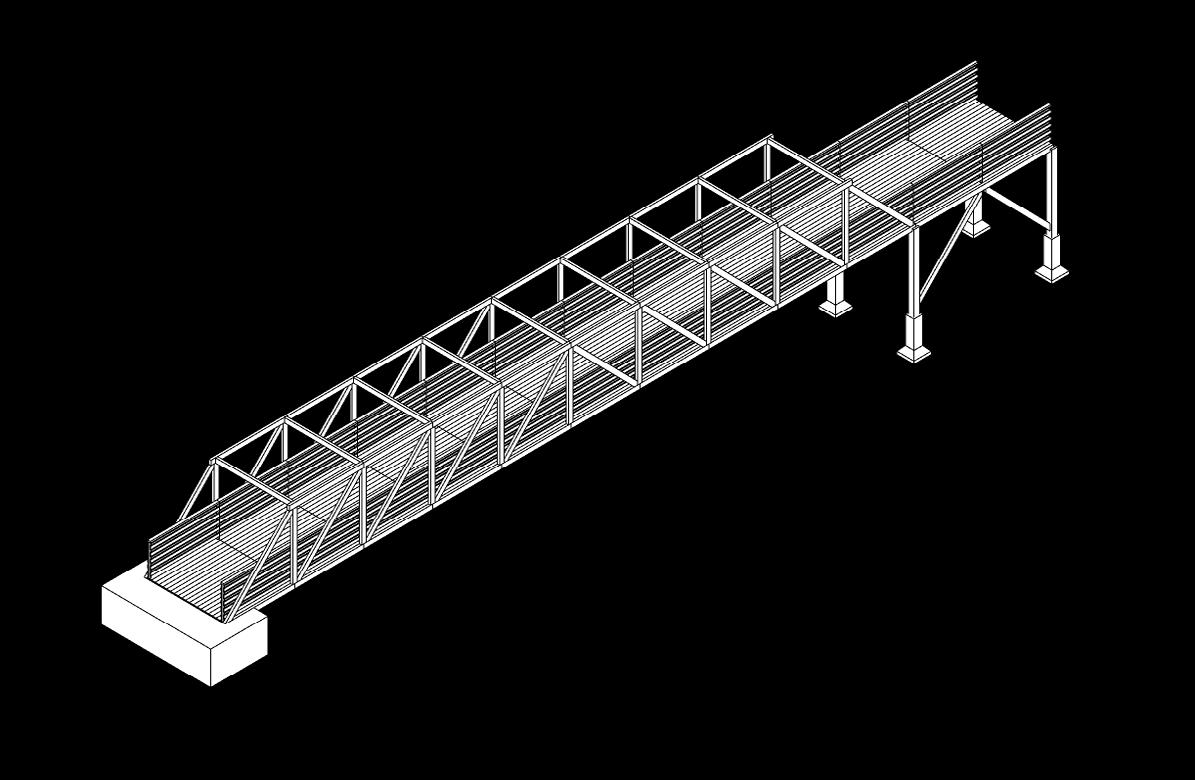

PERSPECTIVA
DETALHES CONSTRUTIVOS
1. Nó treliça
2. Viga principal x viga secundária
3. Mão francesa x viga principal
4. Viga principal x viga patamar x pilar
5. Guarda corpo x piso
6. Pilar x fundação x mão francesa
