E D I F I C I O V E R D E A V I G N O N
An谩lisis
L U G A R .
F U N C I 脫 N
T E C T 脫 N I C A . .
0 1 0 2 0 3

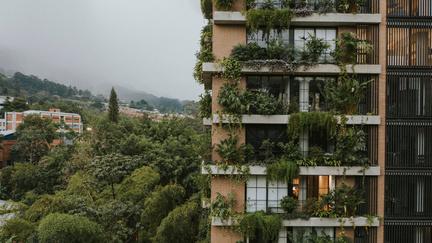

El edificio verde avignon, Situado en Medell铆n, Colombia, este proyecto residencial de ALH Taller, construido en 2019, abarca 6400 m虏 con 21 apartamentos de 335 m虏 cada uno. El edificio se integra armoniosamente con el entorno al mimetizarse con el lote, utilizando materiales duraderos como concreto, ladrillo, madera y acero.

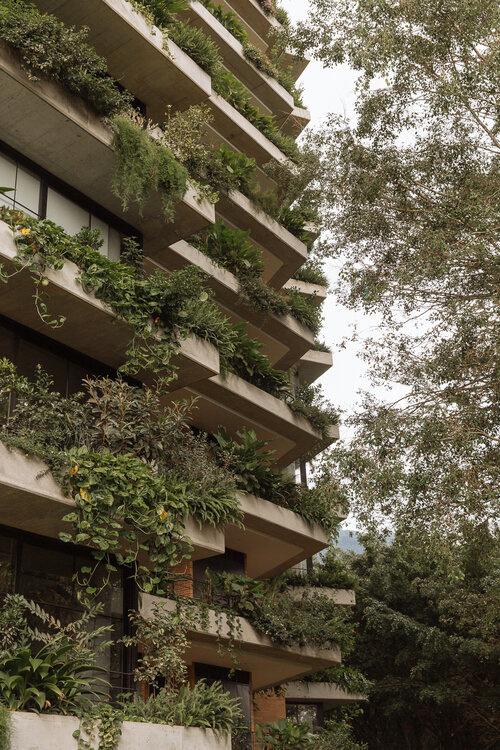

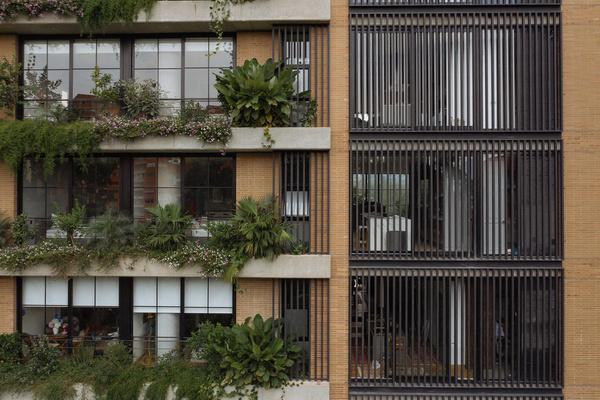

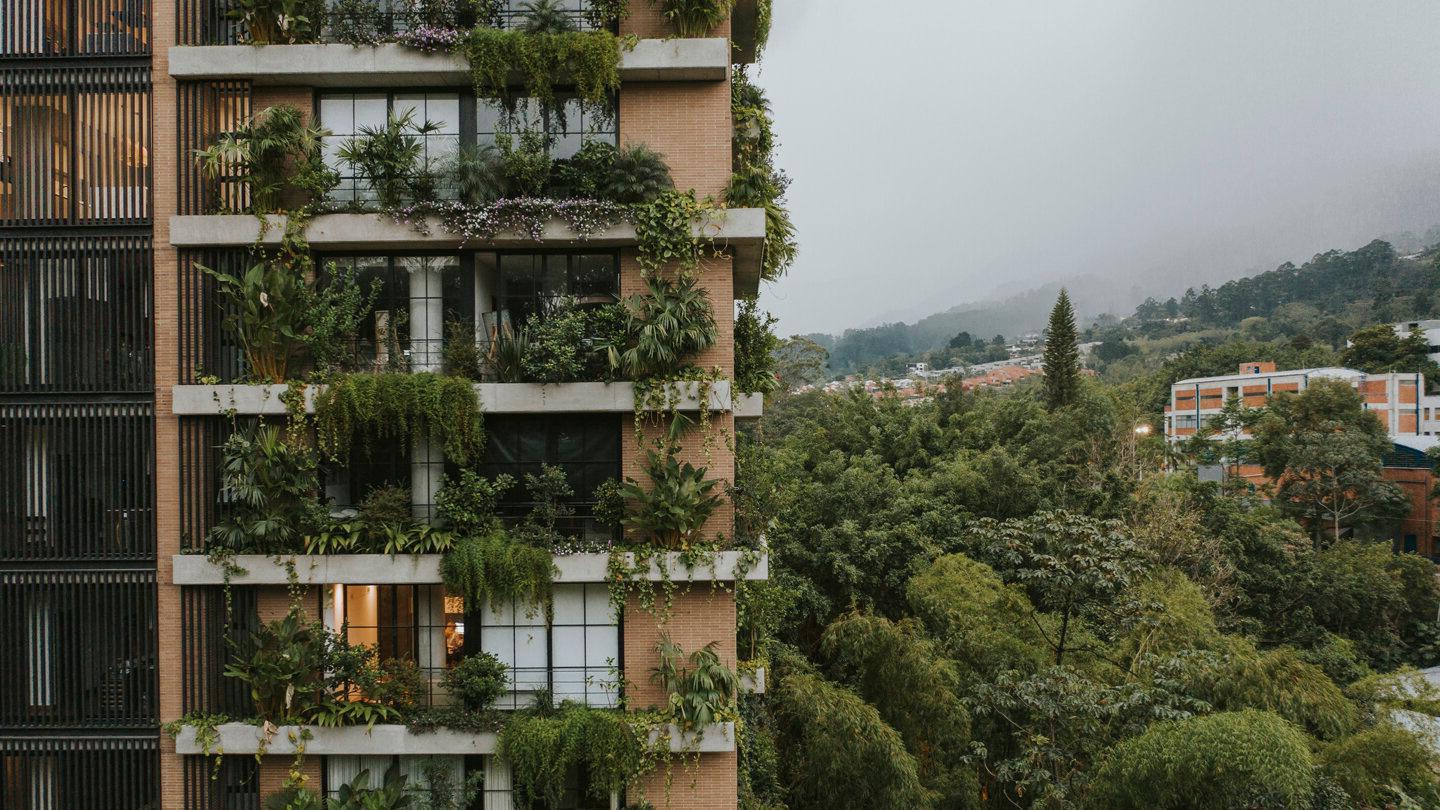

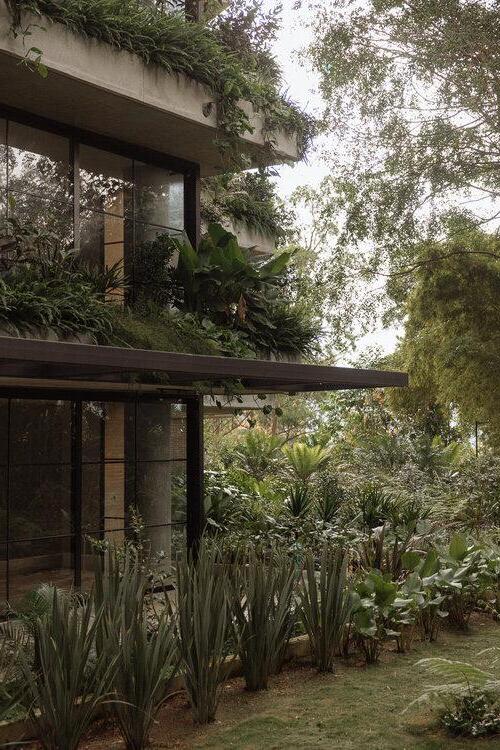

Destacan las fachadas vivas y autosostenibles compuestas por un kil贸metro de jardines tropicales, alimentados por un sistema de riego por goteo.
Las dos torres, giradas en 谩ngulo para optimizar la luz solar y visuales, crean su propio paisaje verde, visible desde el interior y ofreciendo vistas a la ciudad y las monta帽as Este edificio se convierte en una expresi贸n 煤nica de integraci贸n con la naturaleza y el entorno urbano
. . . . . . .
. . .
.
.
L U G A R
An谩lisis
L U G A R
U B I C A C I 脫 N Y
G E O G R A F 脥 A

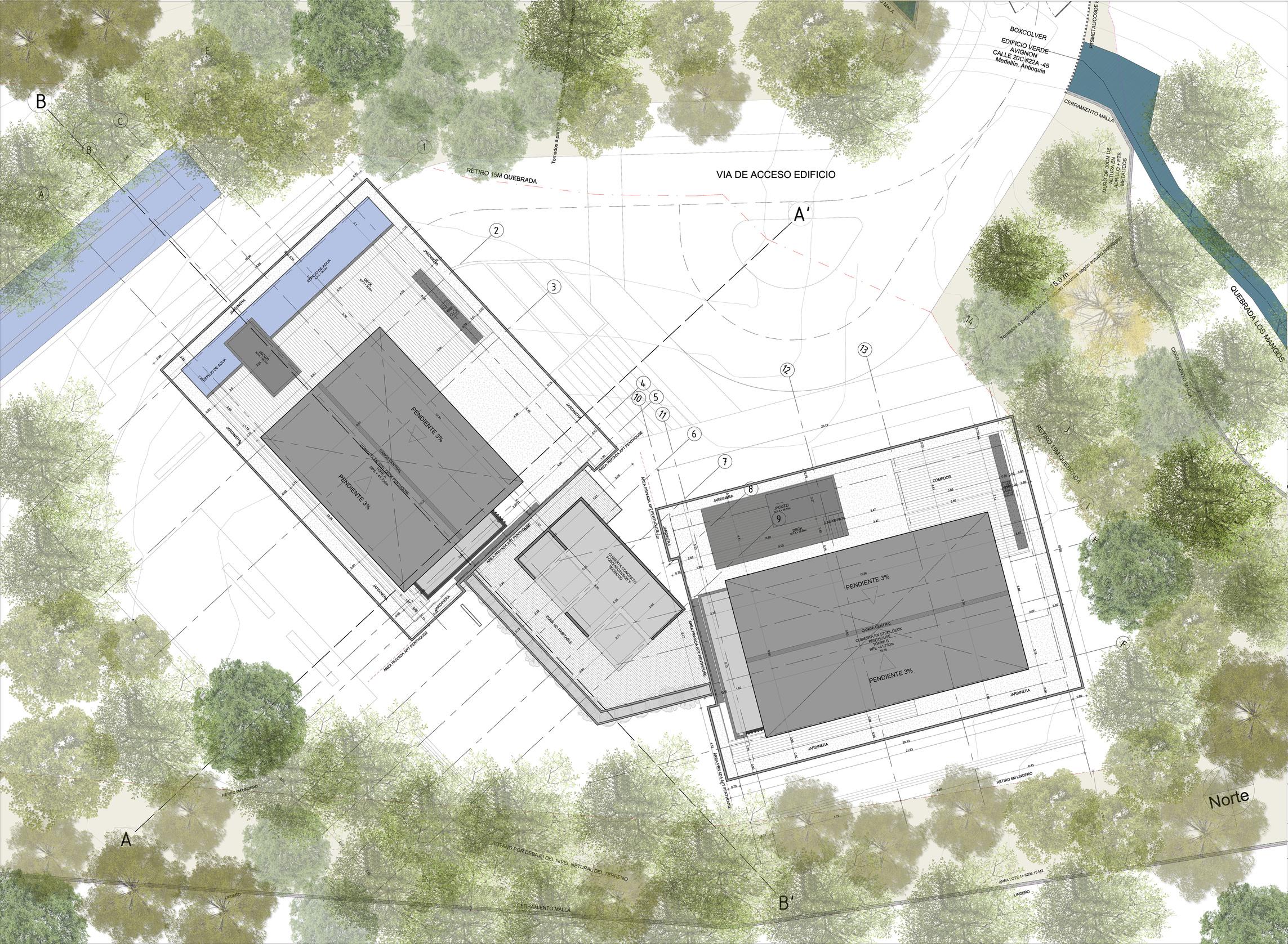

La construcci贸n, ubicada en una zona naturalmente preservada, impulsa la creaci贸n de una edificaci贸n autosostenible que se integre de manera armoniosa con su entorno
El edificio se ubica en una zona que requiere considerables retiros, situ谩ndose en un entorno aislado y rodeado por un bosque que lo separa del exterior
Sector San Lucas.
Comuna 14 de Medelin, el Poblado
El proyecto integra arm贸nicamente un cuerpo de agua preexistente, al cual se le otorga un respetuoso retiro de 15 metros
Este enfoque busca fusionar la arquitectura con la belleza natural circundante, promoviendo la coexistencia respetuosa entre el dise帽o humano y el entorno conservado
Esta configuraci贸n no solo cumple con las normativas de retiro necesarias, sino que tambi茅n proporciona un ambiente de privacidad y conexi贸n con la naturaleza al estar inmerso en un entorno boscoso
15m
Este cuerpo de agua no solo se convierte en un elemento distintivo, sino que tambi茅n delimita de manera elegante una parte significativa del lote

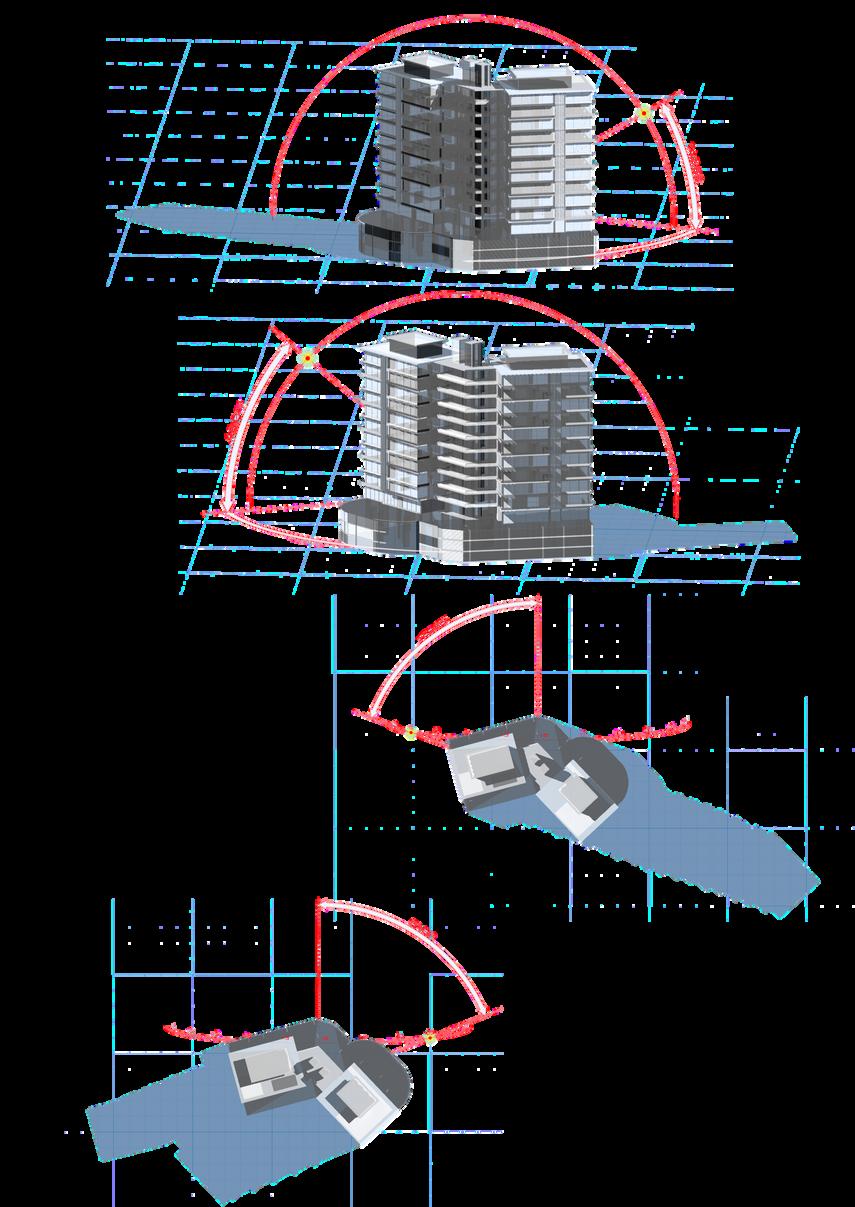

A S O L E A M I E N T O
21 de Junio 09:00
21 de Diciembre 09:00
21 de Junio 16:00
21 de Diciembre 16:00
El proyecto est谩 configurado con sus dos fachadas principales orientadas al norte-oriental y sur-occidental A lo largo del a帽o, la edificaci贸n se beneficia de la incidencia de los rayos solares en todas sus fachadas, asegurando una iluminaci贸n y calidez 贸ptimas
El concepto se materializa a trav茅s de un giro estrat茅gico de 120 grados en la torre, Con la finalidad de optimizar la exposici贸n solar para la vegetaci贸n a lo largo del d铆a. Esta rotaci贸n busca maximizar la eficiencia energ茅tica y tambi茅n proporcionar las condiciones 贸ptimas de iluminaci贸n natural que favorezcan el desarrollo saludable de la vegetaci贸n circundante
Cada habitaci贸n, a pesar de compartir la misma tipolog铆a, recibe una iluminaci贸n solar 煤nica. En la Torre B, los dormitorios se orientan hacia el naciente, mientras que en la Torre A, reciben la luz del poniente.
21 de Junio 09:00
21 de Junio 16:00
21 de Diciembre 09:00
21 de Diciembre 16:00
L U G A R V E N T I L A C I 脫 N
Dos espacios, en particular el ba帽o social, presentan desaf铆os en cuanto a la ventilaci贸n, lo cual podr铆a ocasionar inconvenientes si no se aborda adecuadamente
La el proye natur alta d que r una ci entorn ambie
Las aberturas estrat茅gicas en puntos clave del dise帽o permiten una eficiente ventilaci贸n cruzada, especialmente entre la sala y la cocina de los apartamentos
Aprovechando la direcci贸n predominante de los vientos del norte y noreste hacia el sur, se logra optimizar la circulaci贸n del aire, asegurando ambientes frescos y bien ventilados
En contraste, los dem谩s espacios est谩n dise帽ados de manera que se abren hacia la fachada, facilitando una ventilaci贸n eficiente y una renovaci贸n continua del aire en todo el conjunto arquitect贸nico.
Adem谩s, la topograf铆a del terreno juega un papel crucial en esta elecci贸n, ya que al estar en una posici贸n elevada, el proyecto se beneficia de corrientes de aire ascendentes que ayudan a la dispersi贸n de posibles contaminantes y a la renovaci贸n del aire de manera natural
L U G A R T O P O G R A F I A
Se establece una conexi贸n directa con la topograf铆a, permitiendo el acceso desde el primer nivel a todos los espacios exteriores del edificio.
El acceso al s贸tano sigue la pendiente descendente, estrat茅gicamente dise帽ado para optimizar costos y adaptarse a la topograf铆a circundante
Esta soluci贸n no solo refleja una consideraci贸n econ贸mica eficiente, sino tambi茅n un dise帽o que se integra de manera natural con la topograf铆a del entorno

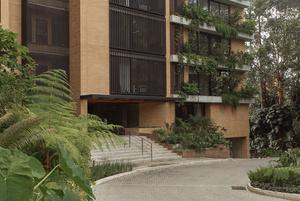

El acceso al proyecto inicia desde la parte superior del terreno, facilitando un descenso gradual hacia los espacios comunes
Esta disposici贸n no solo ofrece una entrada panor谩mica al conjunto arquitect贸nico, sino tambi茅n una experiencia fluida y din谩mica al descender hacia las 谩reas compartidas.
El edificio se adapta de manera precisa al terreno, optimizando as铆 el aprovechamiento de sus espacios inferiores.
U G A R
V E G E T A C I 脫 N
GUADUA
La presencia de una masa verde compuesta por guadua crea una barrera natural entre el lote del edificio y el entorno exterior, proporcionando privacidad a los espacios .
CARLUDOVICA PALMATA
Mitigaci贸n de Radiaci贸n Solar, Filtraci贸n del Aire, biodiversidad
SCHEFFLERA ARBORICOLA
Filtra la Luz Solar, Contribuye a la Humedad Ambiental y Absorbe Contaminantes del Aire
Humidificaci贸n del Aire, Reducci贸n del Ruido y controlar la erosi贸n del Agua:
Integrar vegetaci贸n en los niveles superiores y la cubierta significa devolver al terreno una porci贸n del espacio verde natural que originalmente fue retirado, estableciendo as铆 un equilibrio entre el entorno construido y la naturaleza

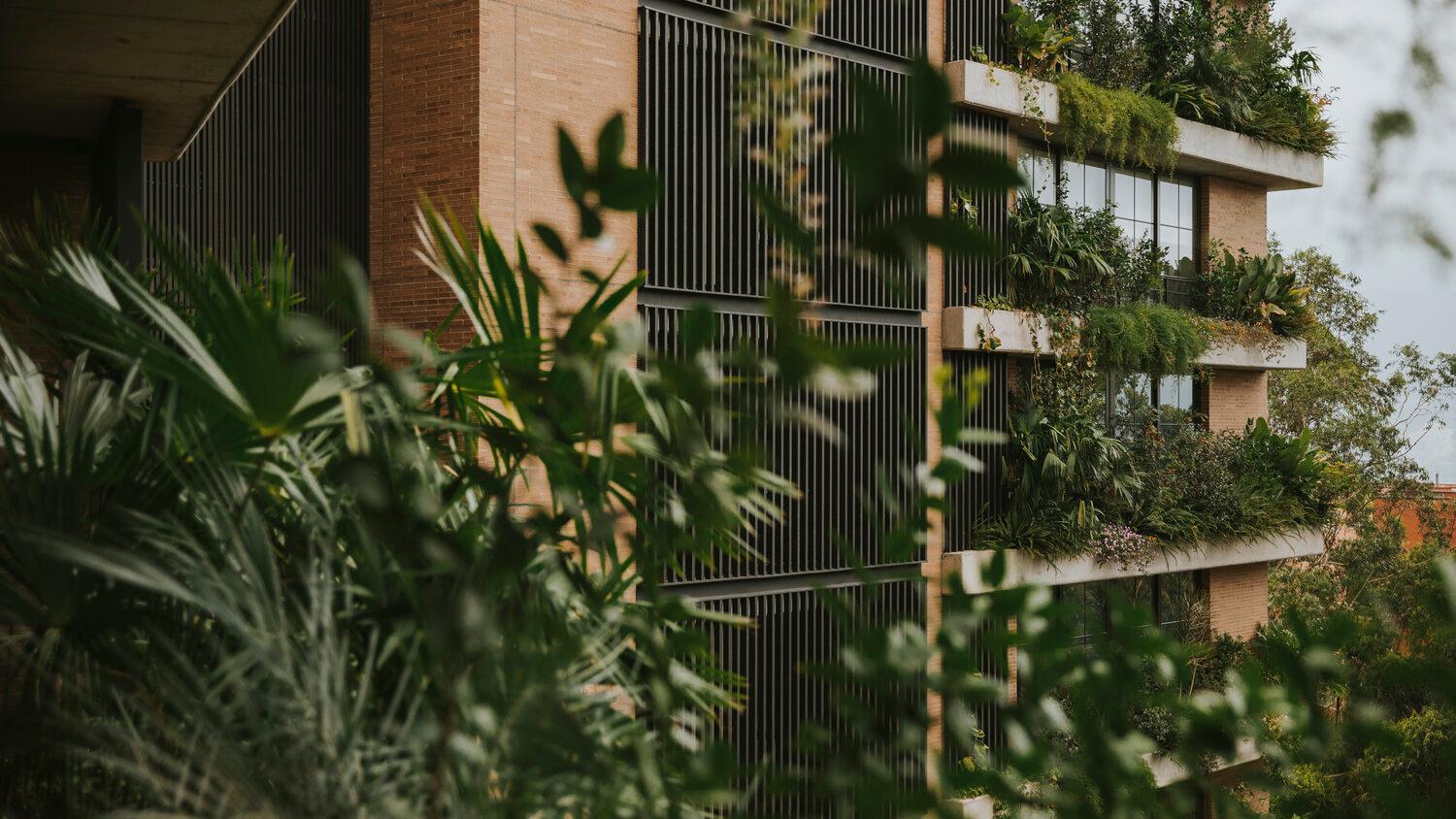

La vegetaci贸n estrat茅gicamente colocada frente a los dispositivos de iluminaci贸n y ventilaci贸n desempe帽a un papel fundamental al atenuar la radiaci贸n solar, generando as铆 espacios internos m谩s frescos y agradables
L
FILICOPSIDA
L U G A R V I S U A L E S
Se emplearon perfiles de PTS estrat茅gicamente para optimizar las vistas desde el interior hacia el exterior, sin interferir con las visuales en 谩reas de servicio como el ba帽o, la cocina y la zona de ropas. A pesar de su presencia, estos perfiles no desempe帽an un papel predominante en la protecci贸n solar, ya que la mayor铆a se ubica en una fachada orientada al norte.
120掳
El 谩ngulo de giro de 120 grados entre las torres permite visuales de 360 grados de la ciudad, proporcionando fluidez, dinamismo y confort a los espacios. Esta disposici贸n asegura que las habitaciones tengan vistas variadas, enriqueciendo la experiencia visual del proyecto

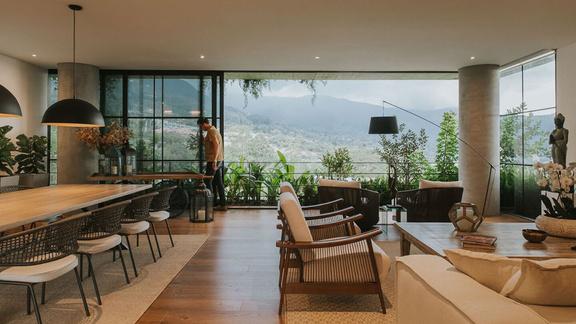

Los ventanales otorgan visuales horizontales que enmarcan el paisaje, convirti茅ndose en uno de los elementos mas relevantes del proyecto
Enmarque del paisaje
Enmarque del paisaje
An谩lisis
F U N C I 脫 N
F U N C I 脫 N
El edificio esta compuesto por 4 elementos

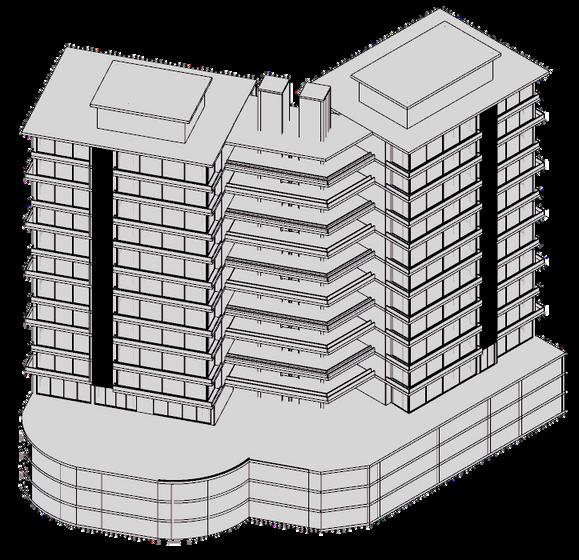

M O R F O L O G 脥 A 1
2 torres que se componen mayormente con elementos rectangulares y se disponen sobre una base logrando imponerse ante los demas elementos
La forma y tama帽o de cada apartamento muestran una jerarquia en cada espacio
2 4
Los vol煤menes est谩n separados por un elemento central que tiene un giro de 120 grados usado para mejorar la funci贸n del edificio
3
Se encuentran 2 elementos sobrepuestos sobre las torres, aprovechando un espacio que en la mayoria de los casos se convierte en residual, logrando una mayor relaci贸n con el paisaje
La parte del primer nivel se amplia con el fin de dar m谩s espacio para los s贸tanos y logrando unas terrazas habitables las cuales se convierten en zonas de integraci贸n para los habitates
Algunos elementos tienen un patr贸n que logra generar movimiento en la fachada con las jardineras

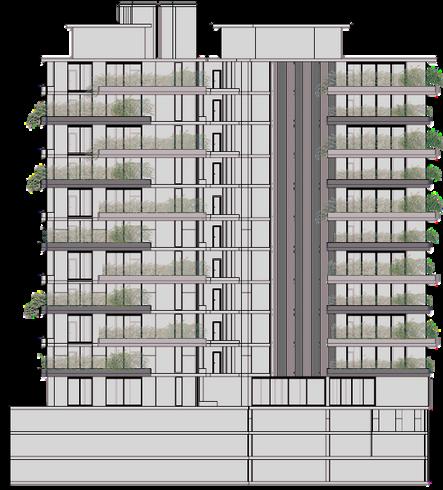

La fachada presenta un patr贸n sim茅trico, elementos que generan lograr un ritmo
F U N C I 脫 N U S O S
PENT-HOUSE
151 M2 CONSTRUIDOS LIBRES

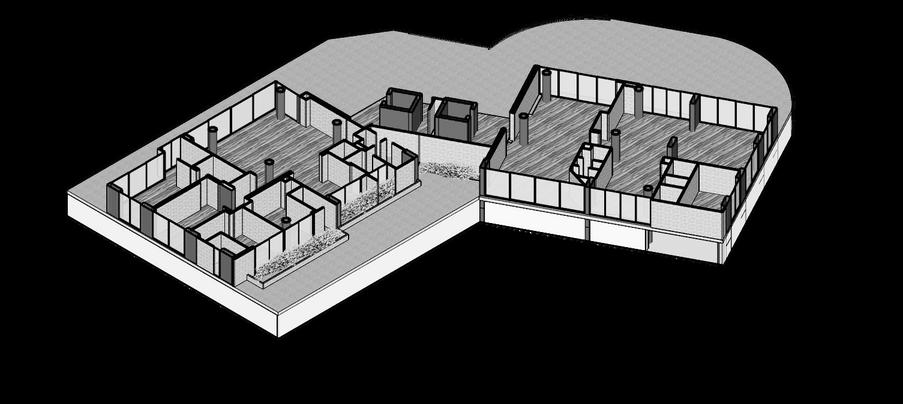

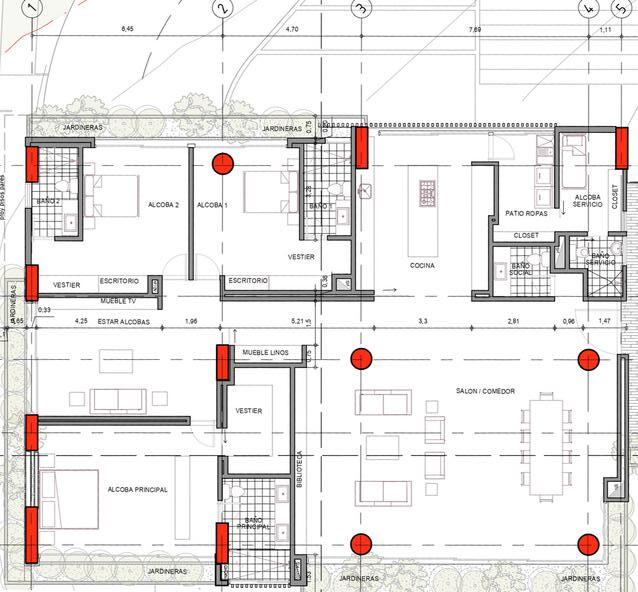

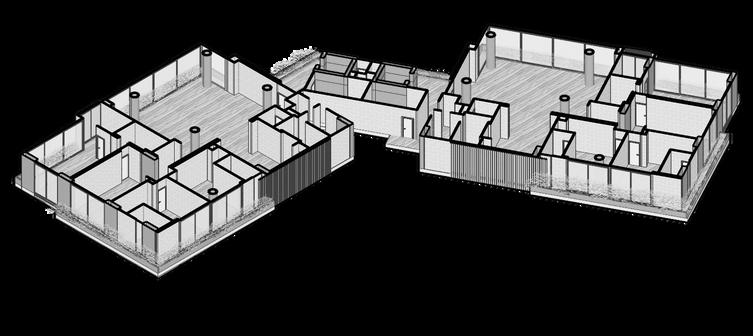

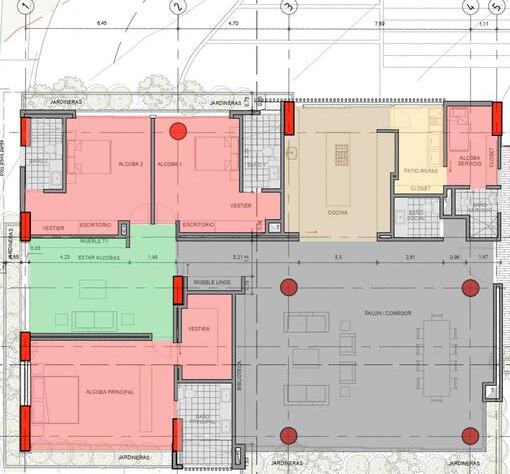

PLANTA T脥PICA
Niveles 1 a 10
335M2 apto
El pent-house se configura como una ampliaci贸n conceptual del apartamento convencional, integr谩ndose de manera arm贸nica con nuevos espacios de recreaci贸n.
Esta articulaci贸n no solo redefine la vivienda, sino que tambi茅n enriquece la experiencia habitacional al incorporar cuidadosamente entornos dedicados al esparcimiento y disfrute dentro del conjunto arquitect贸nico.
PRIMER NIVEL
335M2
El dise帽o se distingue por sus amplios espacios interiores, eliminando la necesidad de incluir balcones u otros espacios libres.
La distribuci贸n estrat茅gica maximiza la funcionalidad y la fluidez espacial, proporcionando una experiencia habitacional sin compromisos en t茅rminos de amplitud y comodidad, prescindiendo de elementos exteriores innecesarios
En el primer nivel, se centraliza la esencia social de la unidad residencial, albergando usos complementarios y destacados atractivos espaciales para los residentes.

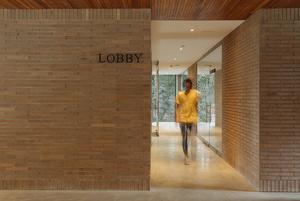

Este espacio incluye zonas de encuentro, un gimnasio, una biblioteca y el lobby, cuidadosamente dise帽ados para ofrecer una experiencia integral que fomente la interacci贸n y el bienestar comunitario
F U N C I 脫 N

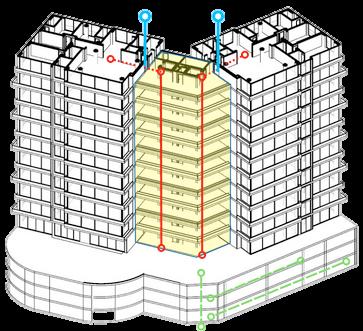

C I R C U L A C I O N E S
Circulaciones Eficientes: La disposici贸n de circulaciones cortas asegura un flujo r谩pido de personas dentro del edificio, priorizando la eficiencia en el desplazamiento
Disminuci贸n de Interacci贸n Social: Aunque la eficiencia es clave, se reconoce que la brevedad en las circulaciones puede resultar en una disminuci贸n de interacciones sociales, aspecto considerado en el dise帽o.
Equilibrio Estrat茅gico: El proyecto busca un equilibrio entre la rapidez de acceso a las viviendas y la posibilidad de interacciones sociales, creando un ambiente que valora tanto la eficiencia como la comunidad.
Circulaciones en parqueaderos
Circulaciones Principales
Circulaciones secundarias accesos a unidades de vivienda
Accesos para personas con movilidad reducida por s贸tano 1
Accesos a zonas sociales de la unidad residencial
Este proyecto arquitect贸nico innova al personalizar los accesos de ascensores y escaleras, brindando a cada apartamento su punto de acceso exclusivo.
Cada punto fijo individual cuenta con un 谩rea compartida entre ascensores de servicios, estrat茅gicamente dise帽ada para funcionar como divisor

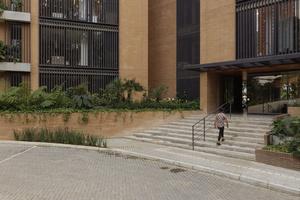

Accesos escalonado para llegar al hall principal de primer nivel
Circulaci贸n trasera acompa帽ada de senderos verdes
T E C T O N I C A
An谩lisis
T E C T 脫 N I C A
M A T E R I A L I D A D
01. Ladrillo y Textura Terrosa:
Funci贸n Estructural, Integraci贸n Est茅tica
La presencia del concreto revela una tect贸nica s贸lida y expresiva La rugosidad de la superficie destaca la autenticidad del material, evocando la estabilidad y resistencia estructural del edificio
02. Concreto a la Vista: Conexi贸n con la Tradici贸n y elemento destacado
03. Acero y Estructura Met谩lica
05. Madera como Elemento C谩lido
Elegancia y Resistencia proporciona resistencia y aporta un toque de elegancia, permitiendo una conexi贸n visual entre el interior y el exterior contrastando con otros materiales y a帽adiendo elementos contempor谩neos al dise帽o
Sostenibilidad y Contraste
04. Vegetaci贸n como Componente Din谩mico
La elecci贸n del ladrillo no solo a帽ade textura, sino que tambi茅n establece una conexi贸n con la tradici贸n arquitect贸nica local, aportando un car谩cter regional y arraigo al dise帽o.
Integraci贸n Din谩mica
interact煤a con otros materiales, unida con la estructura y genera una conexi贸n armoniosa entre la arquitectura y la naturaleza. Esta interacci贸n contribuye a la adaptabilidad del dise帽o a lo largo del tiempo
Aporta calidez y tambi茅n destaca la preocupaci贸n por la sostenibilidad, act煤a como un contraste suave, y complementa la dureza de otros materiales, suavizando la est茅tica general.
1 2 3 4 5

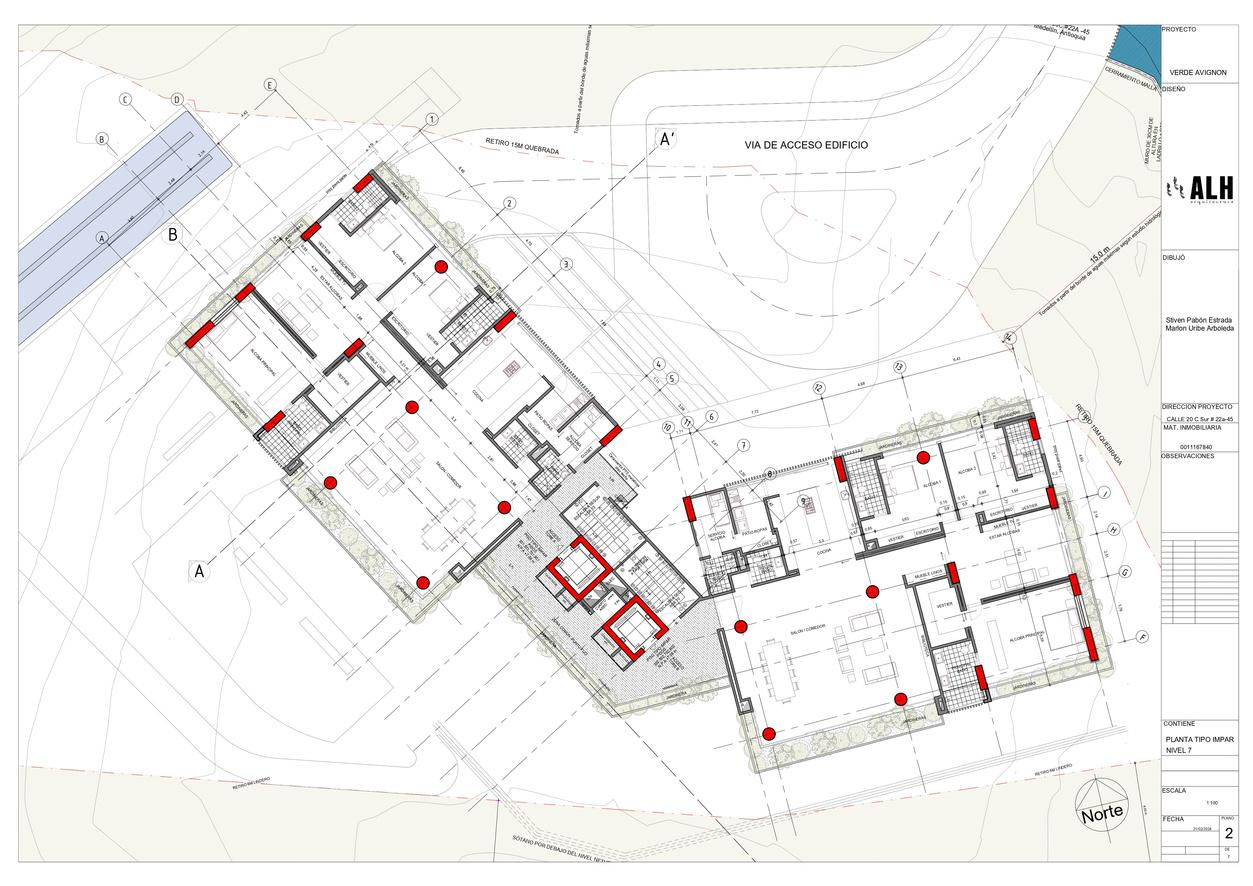

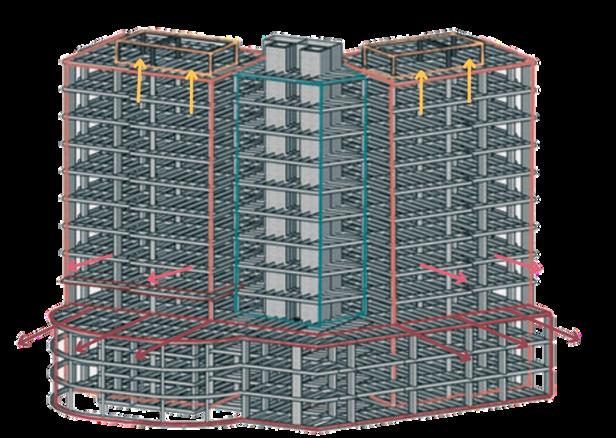

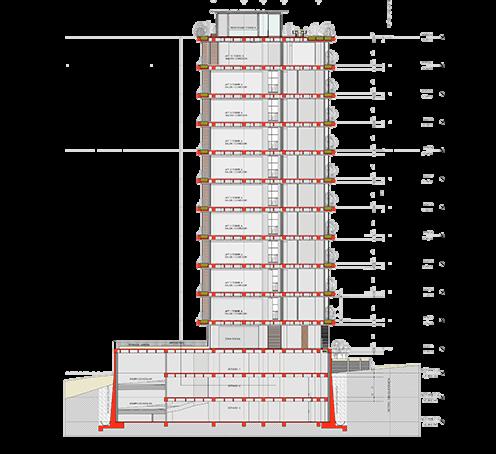

T E C T 脫 N I C A E S T R U C T U R A

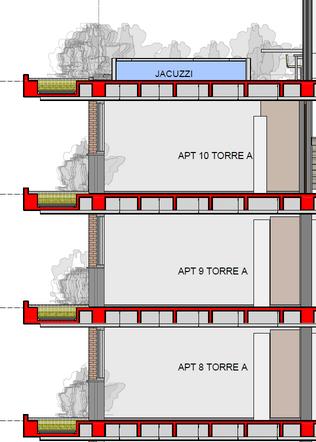

La terraza se configura mediante un sistema aporticado en acero, una ecci贸n estrat茅gica dada la limitada rga que debe soportar arantizando la eficiencia estructural tambi茅n reduciendo gnificativamente el peso total, ntribuyendo as铆 a una ingenier铆a 谩s liviana y eficaz del conjunto quitect贸nico.
arquitectura del edificio se stingue por sus dos vol煤menes incipales, desempe帽ando un papel ndamental en la integraci贸n de ementos estructurales adicionales, mo los puntos fijos que aseguran estabilidad.
Adicionalmente, se ha dedicado una atenci贸n mi i l di i i贸 d l d i i d l espacio disponible para mejorar la experiencia d s funcionales, sino que tambi茅n contribuye a la coh

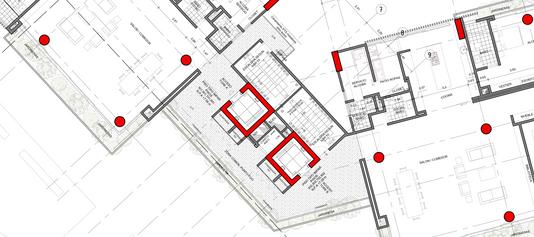

Se dispone de una manera mas alineada y con mayor numero de columnas en esta fachada opuesta a los puntos fijos para mejorar y equilibrar la edificaci贸n
0.70m di谩metro
0 40mx1 20m
0.40mx1.50m
0 40mx1 90m
El m贸dulo del ascensor no solo cumple la funci贸n de transporte vertical, sino que tambi茅n sirve como conexi贸n o enlace entre los diferentes bloques del proyecto, facilitando la movilidad y la comunicaci贸n entre ellos.
Estructura de 7 m贸dulos los cuales est谩n formando p贸rticos
Cada m贸dulo est谩 cuidadosamente ubicado para distribuir equitativamente las cargas y mantener el equilibrio necesario.
2 3 1 4.70m 7.70m
T E C T 脫 N I C A

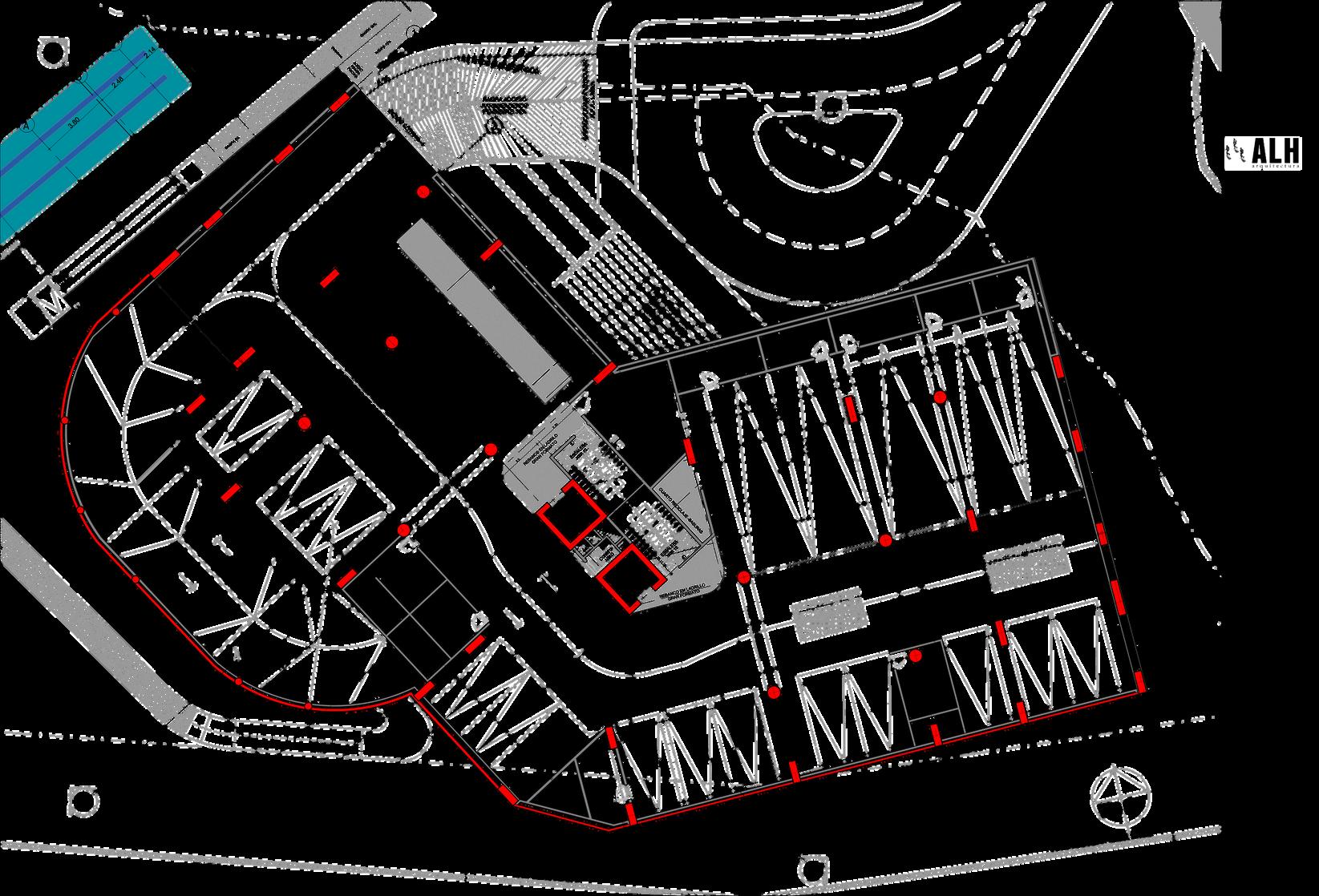

E S T R U C T U R A E N
P A R Q U E A D E R O S
La circulaci贸n a los parqueaderos inferiores fluye de manera directa desde un punto estrat茅gico, buscando optimizar la eficiencia del flujo vehicular y garantizar una organizaci贸n precisa en el acceso a los estacionamientos inferiores
rentes p贸rticos y iar la zona de rampa liberando espacio y aci贸n vehicular
los parqueaderos nes que responden a ructural del edificio.
olog铆a del edificio y sus variaciones estructurales conllevan la creaci贸n de espacios residuales.
