Käyttöohjekirja valkoisena››› Kuva 49 1 . Latauspistoke on vapautettu.
Latausprosessin merkkivalo
Latauksen jälkeen Kun akulle haluttu varaustaso on saavutettu, latausrasian yhteydessä oleva latauksen merkkivalo palaa vihreä. Lataamisen jälkeen latauspistoke vapautuu automaattisesti latauspisteestä.
Vihreä led: –
Vilkkuu: Korkeajänniteakkua ladataan.
–
Palaa jatkuvasti: Lataaminen on päättynyt häiriöttömästi.
–
Välähtelee: Ajastettu lataus on aktivoitu. Lataus ei ole vielä alkanut.
–
Palaa vuorotellen punaisen näytön kanssa: Lataus tapahtuu alennetulla latausvirralla auton tielle jäämisen estämiseksi. Kyseessä on vika: esim. latauspistoke ei ole lukittunut kunnolla.
● Vedä latauspistoke pois latausrasiasta. ● Paina suojatulppa latausrasian alempaan

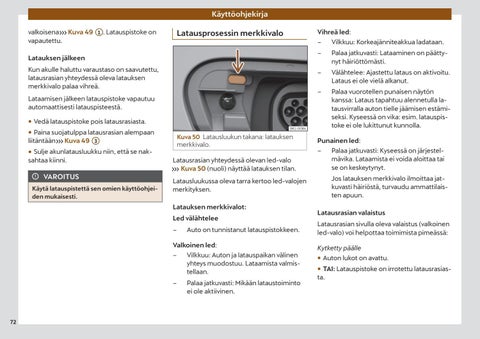

Kuva 50 Latausluukun takana: latauksen merkkivalo.
liitäntään ››› Kuva 49 3
● Sulje akunlatausluukku niin, että se nak-
sahtaa kiinni.
VAROITUS Käytä latauspistettä sen omien käyttöohjeiden mukaisesti.
Latausrasian yhteydessä olevan led-valo ››› Kuva 50 (nuoli) näyttää latauksen tilan.
Led välähtelee –
Auto on tunnistanut latauspistokkeen.
Valkoinen led: –
–
Vilkkuu: Auton ja latauspaikan välinen yhteys muodostuu. Lataamista valmistellaan. Palaa jatkuvasti: Mikään lataustoiminto ei ole aktiivinen.
Palaa jatkuvasti: Kyseessä on järjestelmävika. Lataamista ei voida aloittaa tai se on keskeytynyt. Jos latauksen merkkivalo ilmoittaa jatkuvasti häiriöstä, turvaudu ammattilaisten apuun.
Latausluukussa oleva tarra kertoo led-valojen merkityksen. Latauksen merkkivalot:
72
Punainen led: –
Latausrasian valaistus Latausrasian sivulla oleva valaistus (valkoinen led-valo) voi helpottaa toimimista pimeässä: Kytketty päälle ● Auton lukot on avattu. ● TAI: Latauspistoke on irrotettu latausrasias-
ta.
