Puestas a tierra y en cortocircuito

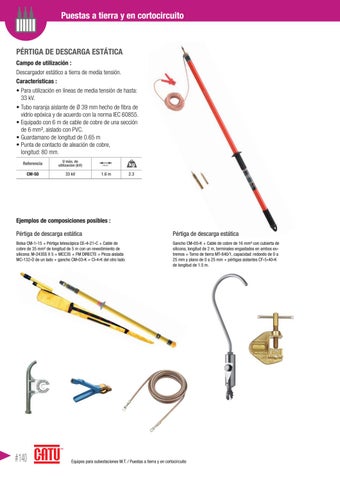

PÉRTIGA DE DESCARGA ESTÁTICA Campo de utilización : Descargador estático a tierra de media tensión. Características : • Para utilización en líneas de media tensión de hasta: 33 kV. • Tubo naranja aislante de Ø 39 mm hecho de fibra de vidrio epóxica y de acuerdo con la norma IEC 60855. • Equipado con 6 m de cable de cobre de una sección de 6 mm², aislado con PVC. • Guardamano de longitud de 0.65 m • Punta de contacto de aleación de cobre, longitud: 80 mm. Referencia

U máx. de utilización (kV)

CM-50

33 kV

1.6 m

2.3

Ejemplos de composiciones posibles : Pértiga de descarga estática

Pértiga de descarga estática

Bolsa CM-1-15 + Pértiga telescópica CE-4-21-C + Cable de cobre de 35 mm² de longitud de 5 m con un revestimiento de silicona: M-2435S X 5 + MCC35 + FM DIRECTE + Pinza aislada MC-132-D de un lado + gancho CM-03-K + CI-4-K del otro lado.

Gancho CM-05-K + Cable de cobre de 16 mm² con cubierta de silicona, longitud de 2 m, terminales engastados en ambos extremos + Torno de tierra MT-840/1, capacidad: redondo de 0 a 25 mm y plano de 0 a 25 mm + pértigas aislantes CF-5-40-K de longitud de 1.5 m.

#140

Equipos para subestaciones M.T. / Puestas a tierra y en cortocircuito
