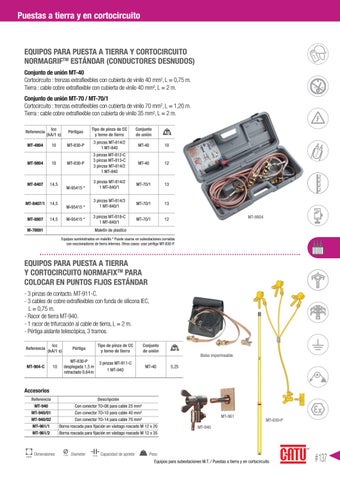

Puestas a tierra y en cortocircuito
EQUIPOS PARA PUESTA A TIERRA Y CORTOCIRCUITO NORMAGRIFTM ESTÁNDAR (CONDUCTORES DESNUDOS) Conjunto de unión MT-40 Cortocircuito : trenzas extraflexibles con cubierta de vinilo 40 mm2, L = 0,75 m. Tierra : cable cobre extraflexible con cubierta de vinilo 40 mm2, L = 2 m. Conjunto de unión MT-70 / MT-70/1 Cortocircuito : trenzas extraflexibles con cubierta de vinilo 70 mm2, L = 1,20 m. Tierra : cable cobre extraflexible con cubierta de vinilo 35 mm2, L = 2 m. Referencia
Icc (kA/1 s)
Pértigas
Tipo de pinza de CC y torno de tierra
Conjunto de unión
MT-4804
10
MT-830-P
3 pinzas MT-814/2 1 MT-840
MT-40
10
MT-830-P
3 pinzas MT-812-C 3 pinzas MT-813-C 3 pinzas MT-814/2 1 MT-840
MT-40
12
M-95415 *
3 pinzas MT-814/2 1 MT-840/1
MT-70/1
13
M-95415 *
3 pinzas MT-814/3 1 MT-840/1
MT-70/1
13
3 pinzas MT-818-C 1 MT-840/1
MT-70/1
12
MT-9804
10
MT-8407
14,5
MT-8407/1
14,5
MT-8807
14,5
M-95415 *
M-78691
MT-9804
Maletín de plastíco Equipos suministrados en maletín.* Puede usarse en subestaciones cerradas con seccionadores de tierra internos. Otros casos: usar pértiga MT-830-P.
EQUIPOS PARA PUESTA A TIERRA Y CORTOCIRCUITO NORMAFIXTM PARA COLOCAR EN PUNTOS FIJOS ESTÁNDAR - 3 pinzas de contacto. MT-911-C. - 3 cables de cobre extraflexibles con funda de silicona IEC, L = 0,75 m. - Racor de tierra MT-940. - 1 racor de trifurcación al cable de tierra, L = 2 m. - Pértiga aislante telescópica, 3 tramos. Referencia
Icc (kA/1 s)
Pértiga
10
MT-830-P desplegada 1,5 m retractado 0,64 m
Tipo de pinza de CC y torno de tierra
Conjunto de unión Bolso impermeable.
MT-904-C
3 pinzas MT-911-C 1 MT-940
MT-40
5,25
Accesorios Referencia MT-940 MT-940/01 MT-940/02 MT-961/1 MT-961/2
Dimensiones
Descripción Con conector TO-08 para cable 25 mm2 Con conector TO-10 para cable 40 mm2 Con conector TO-14 para cable 70 mm2 Borna roscada para fijación en vástago roscado M 12 x 20 Borna roscada para fijación en vástago roscado M 12 x 35
Diameter
Capacidad de apriete
MT-961
MT-830-P
MT-940
Peso Equipos para subestaciones M.T. / Puestas a tierra y en cortocircuito
#137
