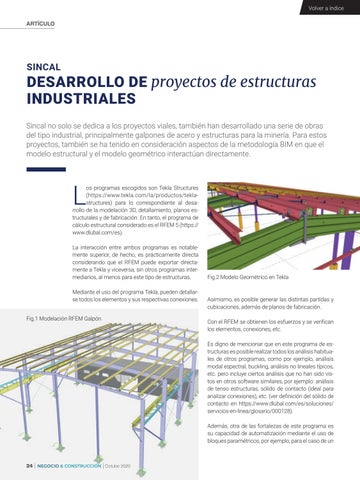

SINCAL
DESARROLLO DE proyectos de estructuras INDUSTRIALES
Sincal no solo se dedica a los proyectos viales, también han desarrollado una serie de obras del tipo industrial, principalmente galpones de acero y estructuras para la minería. Para estos proyectos, también se ha tenido en consideración aspectos de la metodología BIM en que el modelo estructural y el modelo geométrico interactúan directamente.
L
os programas escogidos son Tekla Structures (https://www.tekla.com/la/productos/teklastructures) para lo correspondiente al desarrollo de la modelación 3D, detallamiento, planos estructurales y de fabricación. En tanto, el programa de cálculo estructural considerado es el RFEM 5 (https:// www.dlubal.com/es). La interacción entre ambos programas es notablemente superior, de hecho, es prácticamente directa considerando que el RFEM puede exportar directamente a Tekla y viceversa, sin otros programas intermediarios, al menos para este tipo de estructuras. Mediante el uso del programa Tekla, pueden detallarse todos los elementos y sus respectivas conexiones. Fig.1 Modelación RFEM Galpón
Fig.2 Modelo Geométrico en Tekla
Asimismo, es posible generar las distintas partidas y cubicaciones, además de planos de fabricación. Con el RFEM se obtienen los esfuerzos y se verifican los elementos, conexiones, etc. Es digno de mencionar que en este programa de estructuras es posible realizar todos los análisis habituales de otros programas, como por ejemplo, análisis modal espectral, buckling, análisis no lineales típicos, etc. pero incluye ciertos análisis que no han sido vistos en otros software similares, por ejemplo: análisis de tenso estructuras, sólido de contacto (ideal para analizar conexiones), etc. (ver definición del sólido de contacto en https://www.dlubal.com/es/soluciones/ servicios-en-linea/glosario/000128). Además, otra de las fortalezas de este programa es su capacidad de automatización mediante el uso de bloques paramétricos, por ejemplo, para el caso de un
