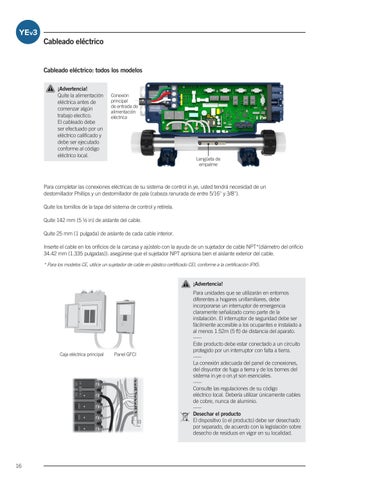

Cableado eléctrico
Cableado eléctrico: todos los modelos ¡Advertencia! Quite la alimentación eléctrica antes de comenzar algún trabajo electico. El cableado debe ser efectuado por un eléctrico calificado y debe ser ejecutado conforme al código eléctrico local.
Conexión principal de entrada de alimentación eléctrica
Lengüeta de empalme
Para completar las conexiones eléctricas de su sistema de control in.ye, usted tendrá necesidad de un destornillador Phillips y un destornillador de pala (cabeza ranurada de entre 5/16'' y 3/8''). Quite los tornillos de la tapa del sistema de control y retírela. Quite 142 mm (5 ½ in) de aislante del cable. Quite 25 mm (1 pulgada) de aislante de cada cable interior. Inserte el cable en los orificios de la carcasa y ajústelo con la ayuda de un sujetador de cable NPT*(diámetro del orificio 34.42 mm (1.335 pulgadas)). asegúrese que el sujetador NPT aprisiona bien el aislante exterior del cable. * Para los modelos CE, utilice un sujetador de cable en plástico certificado CEI, conforme a la certificación IPX5.
¡Advertencia!
Caja eléctrica principal
16
Panel GFCI
Para unidades que se utilizarán en entornos diferentes a hogares unifamiliares, debe incorporarse un interruptor de emergencia claramente señalizado como parte de la instalación. El interruptor de seguridad debe ser fácilmente accesible a los ocupantes e instalado a al menos 1.52m (5 ft) de distancia del aparato. ----Este producto debe estar conectado a un circuito protegido por un interruptor con falta a tierra. ----La conexión adecuada del panel de conexiones, del disyuntor de fuga a tierra y de los bornes del sistema in.ye o on.yt son esenciales. ----Consulte las regulaciones de su código eléctrico local. Debería utilizar únicamente cables de cobre, nunca de aluminio. ----Desechar el producto El dispositivo (o el producto) debe ser desechado por separado, de acuerdo con la legislación sobre desecho de residuos en vigor en su localidad.
